Mit dem M2PJM-C3 bietet Orico ein perfektes Gehäuse für M.2 SSDs. Die Oberfläche ist matt und im Gesamten besteht das Gehäuse aus Aluminium. Das Gehäuse bietet USB 3.1 Gen 2 via USB-A oder C Anschluss. Im Gehäuse lässt sich so gut wie jede M.2 SSD einbauen, kühlen und per Plug and Play benutzen. Wir testen dies heute für euch und berichten in diesem Review von unserer Erfahrung mit dem ORICO M2PJM-C3 Gehäuse.

Verpackung, Inhalt, Daten

Verpackung

Das Orico M2PJM-C3 M.2 SSD Aluminiumgehäuse wird in einem weißen Karton geliefert. Dieser umhüllt eine Plastikschale, unter der sich der Lieferumfang befindet. Das Gehäuse selbst liegt in der Schale oben auf und wird sicher gehalten.

Inhalt

Im Lieferumfang befindet sich eine kleine Schraube mit Haltemutter. Ein Torx-Schraubendreher für das Gehäuse. Zwei Kabel mit USB-C und USB-A Anschluss.

Technische Daten

Orico M2PJM-C3
Material	Aluminium
Output Interface	USB3.1 Type-C
Control Scheme	RTL9210B (10Gbps)
Transfer Rate	USB3.1 GEN2 10Gbps
Größe (L x B x H)	106.5 mm x 29 mm x 11.5 mm
Supported System	Windows / Mac / Linux

Details

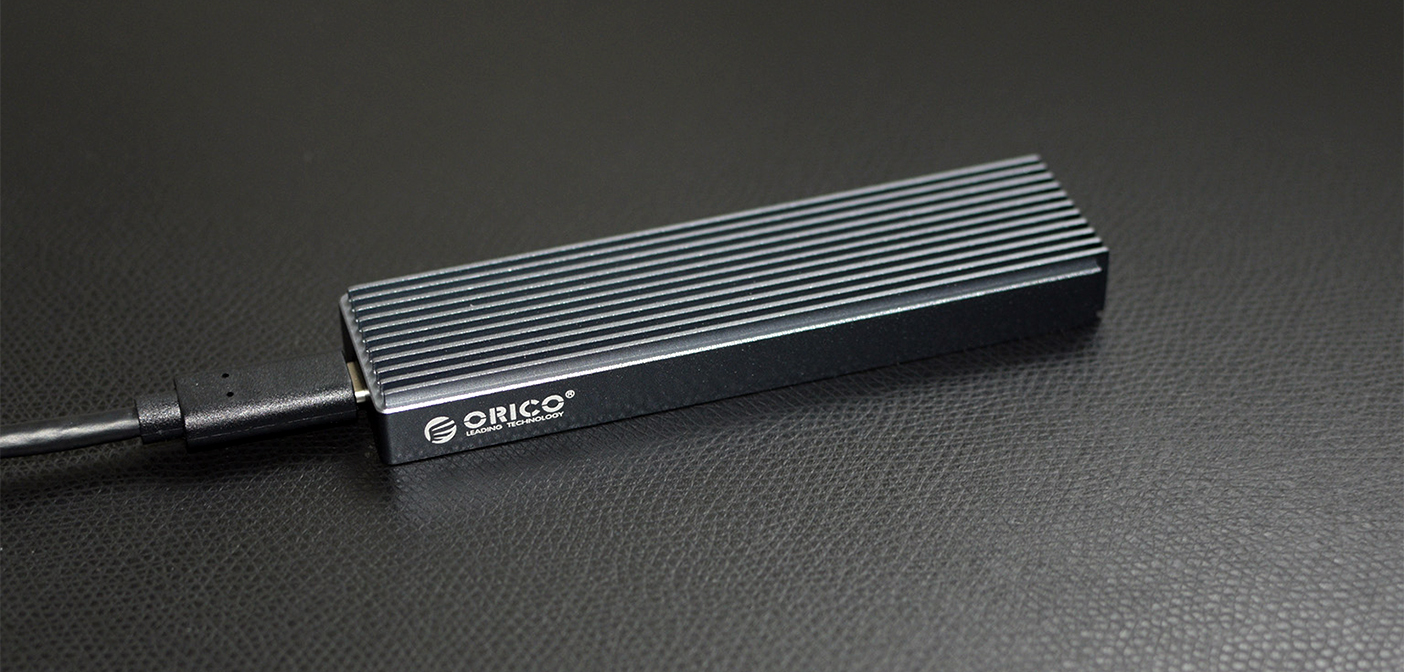

Das Orico M2PJM-C3 M.2 SSD Aluminiumgehäuse ist wie ein Heatspreader konstruiert und sieht dementsprechend auch aus. Einzelne Rillen dienen der Optik und dem Ableiten der Wärme. Seitlich ist der Schriftzug Orico aufgedruckt. Die Kanten sind abgerundet und sauber verarbeitet.

Beide Seiten haben eine Funktion. Oben wird der USB-C 3.1 Gen 2 Anschluss für die Datenübertragung genutzt. Unten befindet sich ein kleines Loch für die LED der Platine im inneren. Auf der Rückseite finden wir Prüfsiegel für den EU-Import und die kleine Torxschrauben zum Öffnen des Gehäuses.

Praxis

Um das Orico M2PJM-C3 M.2 SSD Aluminiumgehäuse testen zu können, benötigen wir diverse M.2 SSDs. Wir benutzen eine mit jeweils S-ATA, 2x PCIe 3.0 und mit 4x PCIe 3.0 Anbindung. Alle sind im 2280 Format, besitzen also 22 mm Breite und 80 mm Länge. M-Key und B und M-Key werden somit auch von uns benutzt. Zum Öffnen des Gehäuses entfernen wir die Torxschraube mit dem mitgelieferten Schraubendreher.

Das Wärmeleitpad ist in der passenden Größe im Lieferumfang enthalten. Die M.2 SSD wird in den Slot geschoben, von hinten mit der Kontermutter fixiert und diese von unten mit einer Schraube befestigt.

Dann legen wir die M.2 mit der Halteplatine in das Gehäuse und legen das Wärmeleitpad oben auf die M.2 SSD. Wir prüfen das gesamte Konstrukt auch einmal ohne den Kühler. Dabei sehen wir die LED auch perfekt leuchten. Das Blinken der LED zeigt uns, die M.2 SSD arbeitet gerade im Orico M2PJM-C3 M.2 SSD Aluminiumgehäuse.

Dieses Ergebnis seht ihr, wenn ihr den USB 3.1 Treiber eures Mainboards nicht installiert habt. Es kann aber auch sein, dass ihr nach der Installation die gesamte USB verbundene Hardware einmal über den Gerätemanager entfernen müsst, damit diese nach einem Neustart neu eingelesen werden.

Das linke Bild zeigt euch eine S-ATA angebundene M.2 SSD via USB-C 3.1 und rechts im Bild ist sie per USB-A 3.1 angebunden. Beide Kabel sind im Lieferumfang.

Schließen wir eine M.2 SSD mit 2x PCIe 3.0 Anbindung via USB-C an, erhalten wir ein tolles Ergebnis. Die günstigeren 2x PCIe SSDs sind eine gute Alternative für eine schnelle externe M.2 SSD.

Das Orico M2PJM-C3 M.2 SSD Aluminiumgehäuse benutzt einen RTL9210B Controller mit (10Gbps). Dieser scheint nach mehreren Durchläufen mit einer 4x PCIe 3.0 angebundenen NVMe Addlink X70 sehr warmzuwerden. Ist die M.2 mit 4x PCIe Anbindung nicht im Gehäuse verbaut, messen wir bis zu 62° Celsius an der SSD. Der Controller wird 46 bis 52° Celsius warm. Dadurch wird die Leistung reduziert. Das Problem konnte nicht einwandfrei auf die Temperatur bezogen werden. Wir sind uns aber ziemlich sicher, denn nach dem Abkühlen, also einer Minute entfernen oder nicht benutzen, ging die Leistung wieder hoch. Im Gehäuse verbaut, wird die M.2 SSD durch das Aluminium auf 56° Celsius heruntergekühlt.

Fazit

Das Orico M2PJM-C3 M.2 SSD Aluminiumgehäuse bietet ein nettes Zuhause für eure übrig gebliebenen M.2 SSDs sowohl mit SATA als auch mit PCIe-Anbindung. Das Gehäuse bietet euch viel Sicherheit und ist sowohl stabil als auch Wärme abführend und schützt eure M.2 SSD perfekt. Wir sind auch von der Verarbeitung begeistert und sprechen unsere Empfehlung aus.

Pro:
+ Material
+ Funktion
+ Anbindung
+ Kompatibilität
+ Lieferumfang

Kontra:
– N/A

Newegg
Aliexpress
Herstellerseite
Preisvergleich

ORICO Technologies Co., Ltd. sitzt in China und ist ein Unternehmen mit sieben Jahren Erfahrung im Bereich Hubs, Storages und Ladestationen sowie dessen Zubehör. Heute wurde es uns ermöglicht, einen 4Bay USB 3.0 Hub testen zu dürfen. Dieser soll nicht nur zum Beschreiben dienen, sondern auch zum Klonen. Ob das so verläuft, wie wir uns das gedacht haben, das seht ihr auf den folgenden Seiten.

Wir bedanken uns bei Orico für die Bereitstellung des Testsamples und die erfolgreiche Zusammenarbeit.

Verpackung, Inhalt, Daten

Verpackung:

Die Verpackung wird von einem Schuber verschönert, wobei die darunterliegende Kartonage in Ocker einen sehr guten Eindruck hinterlässt. Den Versand um die halbe Welt überstand er nahezu unbeschädigt. Die typischen Basisinformationen zieren die Front und zeigen erste Details zum Inhalt.

Lieferumfang:

Im Lieferumfang befindet sich das 4 Bay, welches schon 50 % des Platzes einnimmt und darunter sitzt ein weiterer Karton. In diesem befinden sich das Datenkabel, die Bedienungsanleitung und das Netzteil mit einem EU Plug.

Technische Daten:

Hersteller, Modell	Orico 2.5/ 3.5 inch BAy USB3.0 1 to 3 Clone Hard Drive Dock
HDD Type	2.5 & 3.5 inch HDD / SSD
Output Interface	USB3.0
Clone	1 to 3 Standalone Clone
HDD Interface	SATA I,II,III
Strom Zufuhr	12V6A Power Adapter
Datenkabel	1M USB3.0 Cord
Supported System	Windows 10 / 8 / 7 / Vista / XP or Mac OS 9.1 and above
Größe	144 x 80.7 x 216.7mm

Im Detail

Die Oberseite besitzt rechts vier LEDs, welche rot oder blau leuchten können. Die einzelnen 3,5″ Schlitze sind mit einem mechanischen Element ausgestattet, um vor Staub zu schützen. Bei genauerer Betrachtung erkennt man nicht viel Technik darin. Nur die Sata-Spannungsversorgung und die Datenschnittstelle, ähnlich der Kabel im Rechner. Das Gehäuse ist ein paar Grad schräg und besitzt außen eine Zierkante, um der Bay einen besonderes Äußeres zu geben.

Das Design gefällt uns sehr gut und macht einen runden Eindruck. Der Grundkorpus und die mechanischen Teile sind aus Kunststoff. Die Bezeichnungen sind nur gedruckt und nicht gelasert. Hinten am Gehäuse befinden sich von links gesehen, der USB 3.0-Anschluss, ein Schieberegler zwischen PC und Clone-Modus, Clone-Start und Reset-Button sowie der Netzteilanschluss.

Praxistest

Unser Testsystem besteht aus einem Intel Core i7 7820X mit 32 GB DDR4 2400 MHz Arbeitsspeicher, installiert auf einem ASUS TUF X299 MARK 1. Das Windows 10 Betriebssystem liegt auf einer Samsung M.2 mit 4x PCIe Anbindung und alles wird von einem be quiet! Dark Power Pro 11 1000 Watt Netzteil versorgt.

Unboxing-Video mit ersten Details und Eindrücken.

Die Montage ist sehr einfach. Auspacken und auf den Tisch stellen. Auf der Rückseite werden uns die Bestückungsmöglichkeiten noch einmal näher erläutert. Das Netzteilkabel schließen wir hinten an. Durch die Betätigung des Power-Buttons startet die Orico 4Bay eine kleine Ladesequenz, welche wir abwarten müssen. Dann schauen wir in die Bedienungsanleitung, wie es weiter geht. Rote LEDs bedeuten, dass die HDDs am Clonen, Blaue hingegen, dass sie fertig sind. Zusätzlich ertönt ein dreifacher Piepton als Signal. Vier Festplattenschlitze sind uns vorhanden, der erste ist die Source(Quelle) und die anderen drei nennen sich Target(Ziel). Damit werden die Daten von Source auf die drei Targets kopiert. Das Klonen funktioniert nur, wenn wir nicht per USB an einem PC angebunden sind.

Test-Laufwerke	Speicherkapazität
HGST HDN724040ALE640	4 TB
Toshiba MD04ACA400	4 TB
Toshiba DT01ACA200	2 TB
Externe iStorage DiskAshure²	1 TB
Samsung 840	120 GB
ADATA DP900	128 GB
Arbeitszimmer Ambiente	23 °C

Programm, Version	Testdauer
CrystalDiskMark Ver. 6.0.1	10 Min.
CrystalDiskInfo Ver. 7.5.0	Auslesetool

Eine neues Laufwerk integrieren:

Wenn wir das Orico 4Bay Hard Drive Dock angeschlossen haben und ein nicht vorher erkanntes Laufwerk einstecken, müssen wir dieses mit Rechtsklick auf das graue linke Feld initialisieren. Dann können wir das Laufwerk im rechten Feld auswählen.

Dort wird das Laufwerk formatiert und beschriftet oder auch partitioniert, falls wir dies wünschen.

Wenn wir dann ein neues Laufwerk hinzufügen, startet das Orico 4Bay Hard Drive Dock eine neue Sequenz und schmeißt für ein paar Sekunden alle Laufwerke raus, um sie wieder neu einzulesen. Initialisieren müssen wir das Laufwerk aber nicht nochmals.

Voll bestückt und durchweg funktionstüchtig erlaubt uns das Orico 4Bay Hard Drive Dock alle Laufwerke aus unserem Lager zu benutzen. Die Übersicht zeigt uns zum Einen, dass alle Laufwerke vorhanden sind, zum Anderen durch die doppelten Einträge auch, dass diese nur temporär vorhanden sind. Entfernt werden diese ausschließlich durch einen Rechtsklick auf „Laufwerke auswerfen“ rechts unten in der Windowsleiste.

Benchmarks der Bandbreite über USB 2.0-Anschluss:

Die Laufwerke werden alle durch die Bandbreite des USB 2.0 Anschlusses begrenzt. Eine SSD wird durch das USB 2.0 nicht ansatzweise ausgenutzt. Für eine HDD ist dies auch nur ein eher langsamer Weg des Beschreibens, aber es funktioniert immerhin zuverlässig.

Benchmarks der Bandbreite über USB 3.0-Anschluss:

Mit USB 3.0 laufen die HDD-Laufwerke nahe an der maximalen Leistung, wobei die HGST und Toshiba bis zu 180 MB/s erreichen könnten. Dies erreichen Sie aber nur mit Sata 3.0 und mehr als 75 % freiem Speicherplatz. Somit wird die SSD weiterhin stark gebremst.

Das Clonen und die Dauer eines Betriebssystems von SSD zu SSD:

Das Clonen von Windows 10 mit 21 GB Größe dauerte 25 Minuten und zeigt uns weitere Erkenntnisse. Zum einen werden die LEDs nicht blau, sondern hören nur auf zu blinken und bleiben Rot. Es gab bei jedem Klonevorgang nur einen Piepton, keine drei. Die SSD, welche in Source stand, wird als offline angezeigt. Wie beim Initialisieren können wir diese aber online holen.

Ist die Samsung EVO 840, von welcher wir das Betriebssystem kopiert haben online, sehen wir ein weiteres Detail. Wenn wir von 120 GB zu einer 128 GB SSD ein fertiges Betriebssystem kopieren, bleiben am Ende ca. 8 GB Rest übrig welche nicht verteilt wurden.

Dann klicken wir mit Rechtsklick in die 119 GB und erweitern dies Partition einfach um die übrigen 8 GB und haben eine fertige, vollwertige zweite SSD mit Windows.

916 GB via Clonen von HGST 4TB auf Toshiba 4TB

Diese beiden HDDs wurden mit gut 64.000 Dateien und 916 GB geklont. Von der HGST auf die Toshiba, welche beide gleich große sind, dauerte dies 13 Stunden und 43 Minuten. Wir hatten eine Durchschnittstemperatur von 40 Grad und in der Spitze bis zu 50 Grad von der beschriebenen HDD (Toshiba). Die Geschwindigkeit ist keine Bestleistung, aber durch die angenehmen Temperaturen, den geringen Lautstärkepegel im Abstand von 50 cm mit durchschnittlichen 37 dB(A), sehen wir es gelassen. Das Netzteil ist lang genug um überall das 4Bay Hard Drive Dock zu benutzen und die Temperaturen des Netzteils blieben bei 32 Grad, da wird ein Monitor-Netzteil wesentlich wärmer… Durch den Klonvorgang ohne Computerverbindung, passt er in nahezu jedes Büro.

Fazit

Mit aktuell 85€ ist das Orico 4Bay Hard Drive Dock eine klare Empfehlung. Wer keinen dauerhaften Betrieb mit maximaler Geschwindigkeit sucht und zum Speichern von Daten oder zum Klonen eine günstigere aber zuverlässige Alternative sucht, ist mit dem 4Bay von Orico perfekt beraten. Die Geschwindigkeit ist ausbaufähig, wird aber bei angenehmen Betrieb nicht stören. Die Temperaturen und der systemunabhängige Klonvorgang überzeugen uns.

PRO
+ kühle Temperaturen
+ angenehme Arbeitslautstärke
+ USB 3.0 und kleiner möglich.
+ Klonen braucht keine PC Verbindung
+ Klonen funktioniert kinderleicht
+ Preis
+ Als Dock verwendbar
+ Gut verarbeitet

KONTRA
– Kein USB 3.1 Gen 1
– Klonvorgang bei 1 TB ca 15 Stunden

Wertung: 8.1/10
