Zalman meldet sich nach langer Zeit im High-End Segment der CPU Kühler mit dem gigantischen Zalman CNPS20X im Doppelturm Design wieder. Der Hersteller betitelt das 1,3 Kilo-Monster selbst als „besten CPU Kühler der Welt mit patentierten 4D Kühlrippen“. Ob das nur heiße Luft ist oder wir mit dem CNPS20X einen neuen „Kühlkönig“ sehen, verrät euch unser Test. Viel Spaß beim Lesen.
Bevor wir mit unserem Test beginnen, danken wir unserem Partner Zalman für die freundliche Bereitstellung des Testmusters.
Verpackung, Inhalt, Daten
Verpackung
Zalman präsentiert uns den Zalman Zalman CNPS20X bunt leuchtend auf einem schwarz gehaltenem Karton mit glänzender Schrift. Auf der Front gibt sich Zalman selbstbewusst mit dem Schriftzug „The World’s best CPU Cooler…“ und gibt uns gleich Aufschluss zur Kompatibilität zu den diversen RGB Softwares. Die Abbildung des Kühlers zieht sich von der Front über die rechte Seite, auf der schlicht nochmal der Name in glänzender Schrift steht.
Die Rückseite nutzt Zalman, um uns die Dimensionen des Kühlers aufzuzeigen. Ganz wichtig ist der Bereich links unten, denn dort weist der Hersteller auf die Kompatibilität zum RAM hin. Dieser darf 33mm bei „normal“ montierten Lüftern und 47mm bei nach „oben“ versetzten Lüftern nicht überschreiten. Andernfalls kann der Kühler nicht montiert werden. Mehr dazu unten in der Praxis. Die linke Seite dient zur Veranschaulichung der technischen Daten und die Besonderheiten des Kühlers.
Der Kühler, die Lüfter, sowie das Montagematerial sind sicher und stoßfest untergebracht. So könnt ihr sicher sein, dass alles heil bei euch ankommt.
Lieferumfang
Im Lieferumfang befindet sich der im bräunlichen Karton verpackte Kühler. Dazu sind die beiden Lüfter einzeln verpackt, sowie eine Packung mit dem nötigen Zubehör und die Anleitung für die Montage.
In der Accessoire Box finden wir alles, was für die Montage nötig ist. Dazu gehört die schwarz lackierte Backplate und zwei verschiedene Gummipuffer zum Aufkleben auf die Backplate. Je nach System muss entweder die „dicke“ Variante (AMD) oder die „flache“ Variante (Intel) benutzt werden.
Weiter gibt es dann noch die verschiedenen Schrauben, zur Fixierung der Backplate und zur Montage des Kühlers. Für Intel Systeme sind die länglichen Montageplatten und für AMD Systeme die Geschwungenen zu nutzen. Darauf wird letztendlich der Kühler montiert bzw. festgemacht.
Zalman legt eine Wärmeleitpaste, die ZM-STC8, bei. Mit einem Wärmeleitwert von 8,3 W/(m·K) gehört Sie definitiv zu den besseren Pasten, die ein Hersteller mitgibt. Für die Lüfter sind die 3 verschiedenen Y-Kabel vorgesehen. Das Obere ist für die Spannungsversorgung bzw. die Steuerung. Die unteren Beiden sind für die RGB Steuerung, wobei das unterste Y-Kabel speziell für Gigabyte Mainboards mit ARGB Unterstützung ausgelegt ist.
Die Lüfter müssen noch mit dem Rahmen und den Haltebügeln komplettiert werden, um an den Kühler verbaut werden zu können. Es handelt sich um die SF140 Variante von Zalman, die erkennbar anders aufgebaut sind, wie herkömmliche Lüfter. Dazu mehr in der Praxis.
Daten
| Hersteller, Modell | Zalman CNPS20X |
|---|---|
| Gewicht | 1300 g (mit Lüfter) |
| Maße (L × B × H) | 144 × 140 × 165 mm (ohne Lüfter) 170 × 140 × 165 mm (mit Lüfter) |
| Kompatibilität | AMD: Sockel /AM3(+)/AM2(+)/AM4 Intel: LGA 2066/2011/115x |
| Kühlkörpermaterial | Aluminium, Kupfer |
| Heatpipes | Kupfer (vernickelt), 6 × 6 mm (Ø) Kupferbasis (vernickelt) |
| Lamellen | Aluminium (vernickelt), 90 Stück Abstand: N/A |
| Lüfter | 1 × 140 × 140 × 26,0 mm Öldruck Lager 4-Pin-PWM |
| Lüfter Geschwindigkeit | 800 – 1.500 U/min ± 10% |
| Lüfter Luftdurchsatz | 61,0 m³/h |
| Lüfter Druck | 1,1 mm H²O |
| Lüfter Lautstärke | 29,0 dBA ± 10% |
| Lüfter Montage | Befestigung: Drahtbügel Entkopplung: Gummi-Pads |
| TDP Klassifizierung | 300 Watt |
| Energieverbauch | Lüfter: 3,36 Watt, LED’s: 1,5 Watt |
| Spannung | Lüfter: 12 Volt, LED’s: 5 Volt |
| Garantie | 36 Monate |
| Besonderheiten | 3-Pin ARGB Kompatibel zu: Zalmans Z-Sync, Asrock, Asus, Gigabyte, MSI, Razer Chroma RGB, Spectrum RGB Sync |
Details
Auf der Unterseite setzt Zalman auf eine massive vernickelte Bodenplatte, in die sechs Heatpipes einfließen. Der Montagebügel ist bereits fest mit dem Kühler verbunden und wird direkt mit Federschrauben auf dem Montagesatz verschraubt.
Die Lamellen sind beim Zalman CNPS20X geschwungen, mal mit größerem und mal mit kleinerem Abstand zueinander. Diese Anordnung soll den Luftstrom noch einmal verbessern. Das mittlere Drittel des Kühlkörpers besteht aus Kupfer, so soll die Leistung nochmal verbessert werden.
Das wohl Interessanteste beim Zalman CNPS20X sind die Lüfter. Diese hören auf die Bezeichnung SF140 und kommen ohne Rahmen daher. Die 4 Streben sollen dafür sorgen, dass die Vibrationen des Rotors abgedämpft werden. Der Rotor selbst ist schon eine Besonderheit. Zum Einsatz kommt ein Dual-Blade Design mit großen und kleinen Rotorblättern. Diese patentierte Struktur wird von Zalman 4D stereoskopisch gewelltes Lamellen-Design bezeichnet. Der Luftstrom soll hierdurch besser gebündelt werden und geradlinig in den Kühler strömen können. Durch das Fehlen des Rahmens soll mehr Luft von außen angesaugt werden können, um den Luftdurchsatz weiter zu erhöhen.
Damit die Lüfter, wie im rechten Bild zu erkennen, montiert werden können, sind zwei drei Handgriffe nötig. Den Lüftern liegen Montagerahmen bei, die mittels Kreuzschrauben miteinander verschraubt werden müssen. Die Haltebügel werden dann in den Rahmen eingehakt. Mit dieser Konstruktion lassen sich die Lüfter kinderleicht montieren und wieder abnehmen oder versetzen. Die Leitungen der Lüfter sind sehr lang und so hat man mehr Freiheiten, andererseits muss man die Kabel irgendwo auch versteckt unterbringen können.
Praxis
Bevor wir mit den Tests starten können, muss der Zalman CNPS20X natürlich erstmal verbaut werden. Dazu kleben wir, wie weiter oben im Lieferumfang kurz erklärt, das „flache“ Gummi auf die Backplate und montieren die Gewindehülsen in dieser. Die Backplate muss von hinten gegen gehalten werden, um von der Vorderseite die Gewindestifte einzuschrauben. Danach werden die Streben, auf denen der Kühler dann montiert wird, mit Muttern fixiert.
Im linken Bild möchten wir nochmal verdeutlichen, dass es nicht viele RAM Riegel gibt, die unter dem Zalman CNPS20X verbaut werden können. Der Corsair Speicher ist leider zu hoch, so dass der Kühler nicht auf den Sockel passt. Der G.Skill Ripjaws V Speicher passt so gerade noch darunter. Dennoch muss der Lüfter über dem RAM ein wenig weiter „nach oben“ montiert werden.

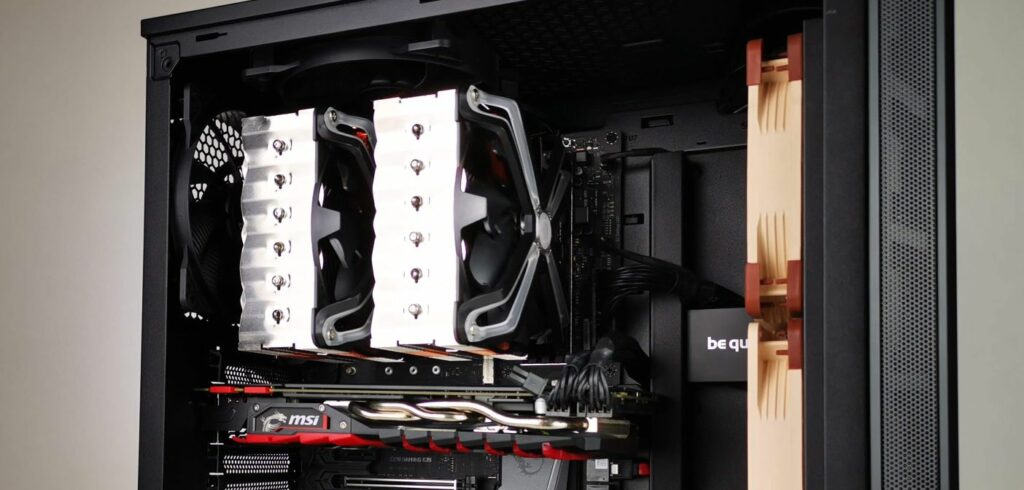

So sieht der Kühler samt Lüftern verbaut aus. Man kann sehr gut erkennen, welche Ausmaße der Kühler hat.
Die auffallende, integrierte RGB-LED-Beleuchtung der beiden Lüfter ist kompatibel zu Razer Chroma und der Z-Sync-Software von Zalman. Dazu benötigt man jedoch ein Mainboard, welches den 3-Pin ARGB Anschluss hat. Andernfalls muss man sich mit einem externen RGB-Controller weiterhelfen.
| Verbautes Testsystem | |
|---|---|
| Prozessor | Intel Core i7 7700k (geköpft/Thermal Grizzly Conductonaut) OC auf 4,5 GHz mit 1.270 Vcore |
| Mainboard | MSI Z270 Gaming M5 |
| Grafikkarte | MSI GTX 1070 Gaming Z 8G |
| Arbeitsspeicher | 2x 8GB G.Skill Ripjaws V DDR4-3200 CL16 |
| Laufwerke | Corsair MP510 960GB, Crucial M500 480 GB |
| Netzteil | be quiet! Dark Power Pro 11 550 W |
| Wärmeleitpaste | Cooler Master Mastergel Maker |
| Programm, Version | Testdauer |
|---|---|
| Prime95 Ver. 29.8b5 | 30 Min. |
| HWinfo64 Ver. 6.10 | Temperatur auslesen |
| Ambiente | Wärme |
|---|---|
| Arbeitszimmer | 21 Grad Celsius |

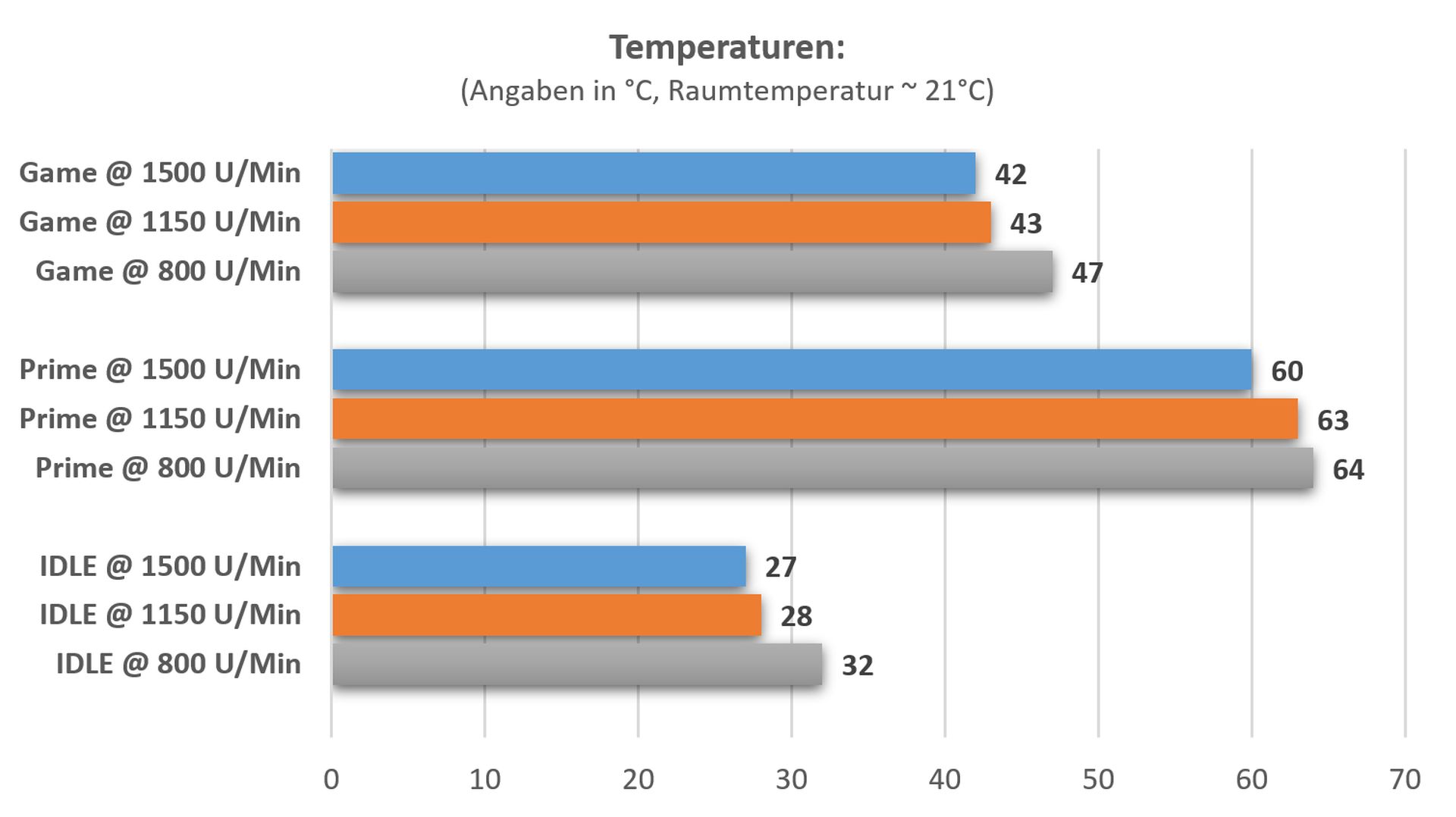

Wir testen den Zalman CNPS20X im IDLE Betrieb, im Spiel Escape from Tarkov und unter Prime95 29.8b5 für die maximale Temperatur. Der Intel Core i7 7700k ist auf 4,5 GHz übertaktet und es liegt eine Spannung von 1,270 Vcore an. Die Kühlleistungen werden bei 800, 1150 und 1500U/Min der Lüfter ermittelt. Die erreichten Werte sind wirklich gut und können ohne weiteres mit einer 360mm AiO mithalten. Es gab während der verschiedenen Durchläufe nie Temperaturprobleme. Bei 800 bis 1200 U/Min arbeiten die Lüfter leise und zuverlässig. Erst darüber bis zur maximalen Drehzahl von 1500 U/Min sind die Lüfter deutlich zu hören.
Anbei noch ein kleines Video für euch zu den verschiedenen Beleuchtungsmodi und Farben. Diese können jedoch abweichen, da wir einen externen ARGB Controller genutzt haben.
Fazit
Zalman meldet sich mit einem Paukenschlag im Bereich der CPU Kühler zurück. Der Zalman CNPS20X mit seinen geschwungenen Lamellen und seinen beiden 140mm RGB Lüftern ist eine imposante Erscheinung. Die Verarbeitung liegt auf einem sehr hohem Niveau. Der Zalman CNPS20X lässt unsere CPU, egal in welcher Situation, einen kühlen Kopf bewahren. Die Lautstärke ist bis zu 1200 U/Min einem geschlossenen Gehäuse kaum wahrnehmbar. Erst darüber werden die Lüfter laut und gut hörbar. Dessen Beleuchtung ist schick, aber könnte in die äußeren Ecken gleichmäßiger sein. Die Montage ist durch die sehr gut bebilderte Anleitung kein Problem, ein wenig fummelig aber dennoch schnell erledigt. Lediglich die RAM Kompatibilität ist sehr begrenzt durch den massiven Aufbau. In der Summe liefert Zalman einen Top Kühler, der vor allem durch die sehr guten Kühleigenschaften glänzen kann.
Pro:
+ sehr gute Kühlleistung
+ sehr leise betreibbar
+ hochwertige Verarbeitung
+ RGB Beleuchtung
Neutral:
o Montage
o ohne ARGB-Unterstützung vom Mainboard zusätzlicher Controller nötig
Kontra:
– sehr eingeschränkte RAM Kompatibilität
– sehr hoch (wenn der vordere Lüfter versetzt werden muss)
– Preis
Wertung: 9/10
