Mit dem APNX C1 bringt der Hersteller sein erstes Gehäuse auf den deutschen Markt. Dabei handelt es sich aber nicht um ein weiteres beliebiges ATX-Gehäuse, sondern durchaus um ein Gehäuse, welches mit einigen pfiffigen Ideen aufwarten kann. Eine dieser Ideen ist zum Beispiel die Möglichkeit, dass sich die Abdeckungen vorne, hinten, an den Seiten sowie der Deckel ohne den Einsatz von Werkzeug demontieren lassen. Zudem bietet das Gehäuse viele Möglichkeiten der Lüfter-Montage und noch mehr Belüftungsöffnungen. Dies sollte zu einem guten Airflow beitragen, was wiederum die Bauteile des Systems kühl halten sollte. Ob das Gehäuse hält was es verspricht erfahrt ihr nun in unserem Test.

Verpackung, Inhalt & Daten

Verpackung

Das APNX C1 kommt in einem Karton aus brauner Wellpappe. Dessen Vorderseite trägt einen großen Aufkleber, welcher eine Abbildung des Gehäuses sowie die Modellbezeichnung und das Herstellerlogo zeigt. Zudem finden sich ein paar kurze Sätze zu den Besonderheiten des Gehäuses. Auf der Rückseite finden wir die technischen Daten sowie nochmals einige Sätze zu den Besonderheiten, dieses Mal in mehreren Sprachen.

Inhalt

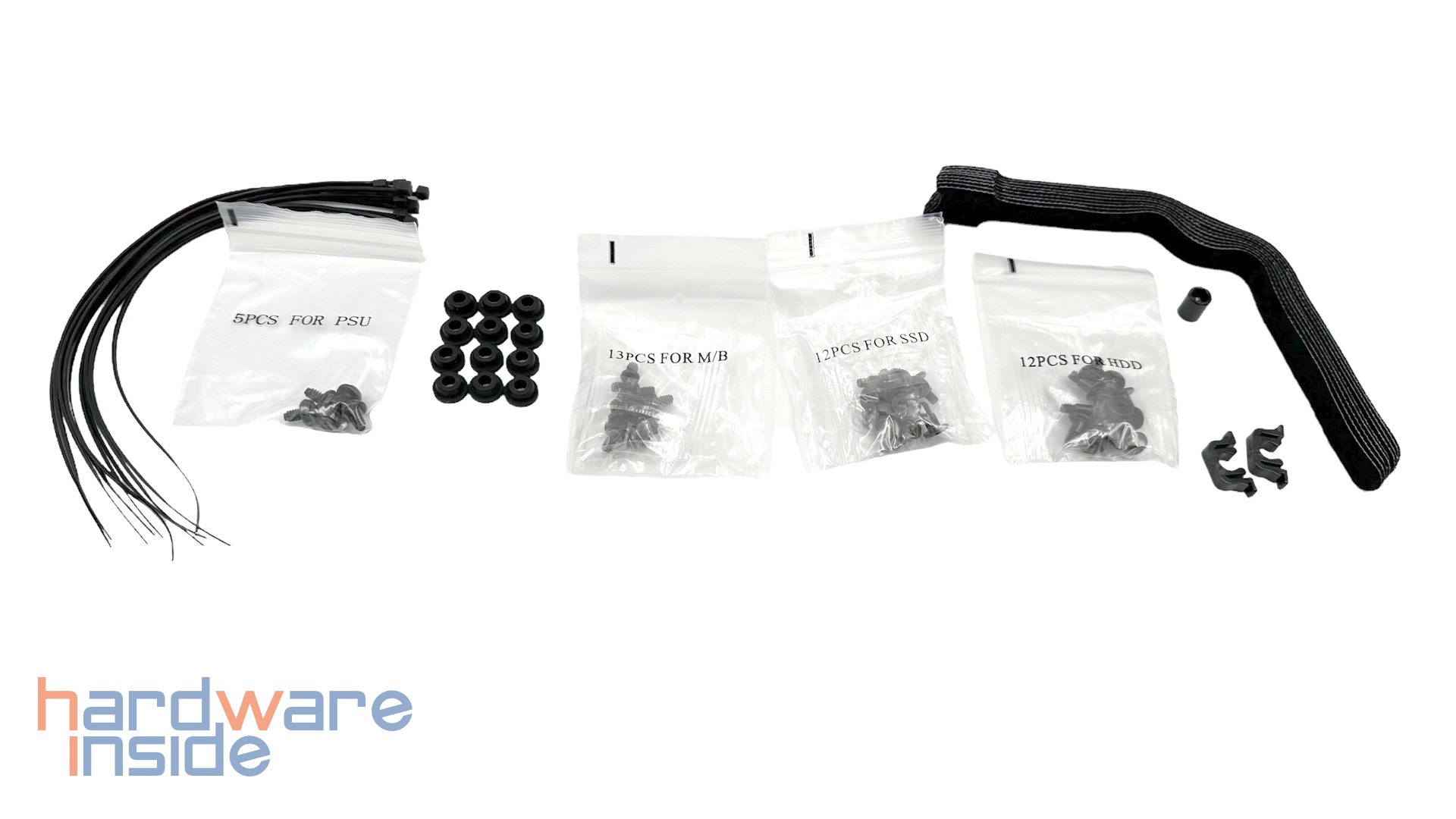

Neben dem APNX C1 erhalten wir noch einen kleinen Karton, welcher folgendes enthält:

• 13x Schrauben zur Befestigung des Mainboards
• 5x Schrauben zur Befestigung des Netzteils
• 12x Schrauben zur Befestigung von Laufwerken
• 12x Schrauben zur Befestigung von SSDs
• 12x Gummis zur Dämpfung von Laufwerken
• 10x Kabelbinder
• 2x Clips
• 1x Montagehilfe für Mainboard Standoff-Schrauben
• 9x Klettkabelbinder

Daten

Details

Front & Rechte Seite

Werfen wir zunächst einen Blick auf die Front des APNX C1. Wir haben hier die Variante in der Farbe „ChromaFlair“, was einem hellen Blau mit Metalliceffekt entspricht. Je nach Lichteinfall verändert sich die Farbe auch etwas. Die Front verfügt über zahlreiche kleine quadratische Öffnungen, welche der Belüftung dienen. Die Seitenkanten sind beidseitig abgerundet. Während die Rundung links am Glass-Seitenteil abschließt, so setzt sich die Front über die Kante bis zur Hälfte der rechten Seite fort. Auch die Belüftungsöffnungen erstrecken sich über die Rundung bis etwa zur Mitte der rechten Seite. Die andere Hälfte wird durch ein weiteres Stahlblech verdeckt, welches ebenfalls über Belüftungsöffnungen verfügt.

Hinter der Front

Um die Front zu entfernen, müssen wir zunächst den Deckel abnehmen. Der Deckel ist über Bolzen mit dem Gehäusekorpus verbunden und lässt sich mit sanfter Gewalt ohne Werkzeug abnehmen. Anschließend können wir die Front nebst einem Teil der rechten Seite nach oben schieben und so entfernen. Hinter der Verkleidung erwartet uns ein Staubschutzfilter, welcher über einen Kunststoffrahmen mit Klipsen am Korpus befestigt ist.

Nehmen wir den Filter ab, erhalten wir Zugriff auf die drei vorinstallieren 140 mm FP1 Lüfter. Dabei handelt es sich um ARGB-Lüfter mit PWM-Anschluss. Die Lüfter verfügen an den Montagepunkten über große Dämpfer aus Gummi, welche eine Übertragung von Schwingungen an das Gehäuse vermeiden sollen. Die Verarbeitung gefällt uns bis hierhin sehr gut, das Blech der Frontabdeckung besteht (so wie alle verbauten Bleche) aus 0,8 mm dicken Stahl. Jetzt wo wir einen großen Teil des Gehäuses ohne Verkleidung sehen, stellen wir auch fest, dass hier nur wenig Kunststoff zum Einsatz kommt.

Rechte Seite Innenleben

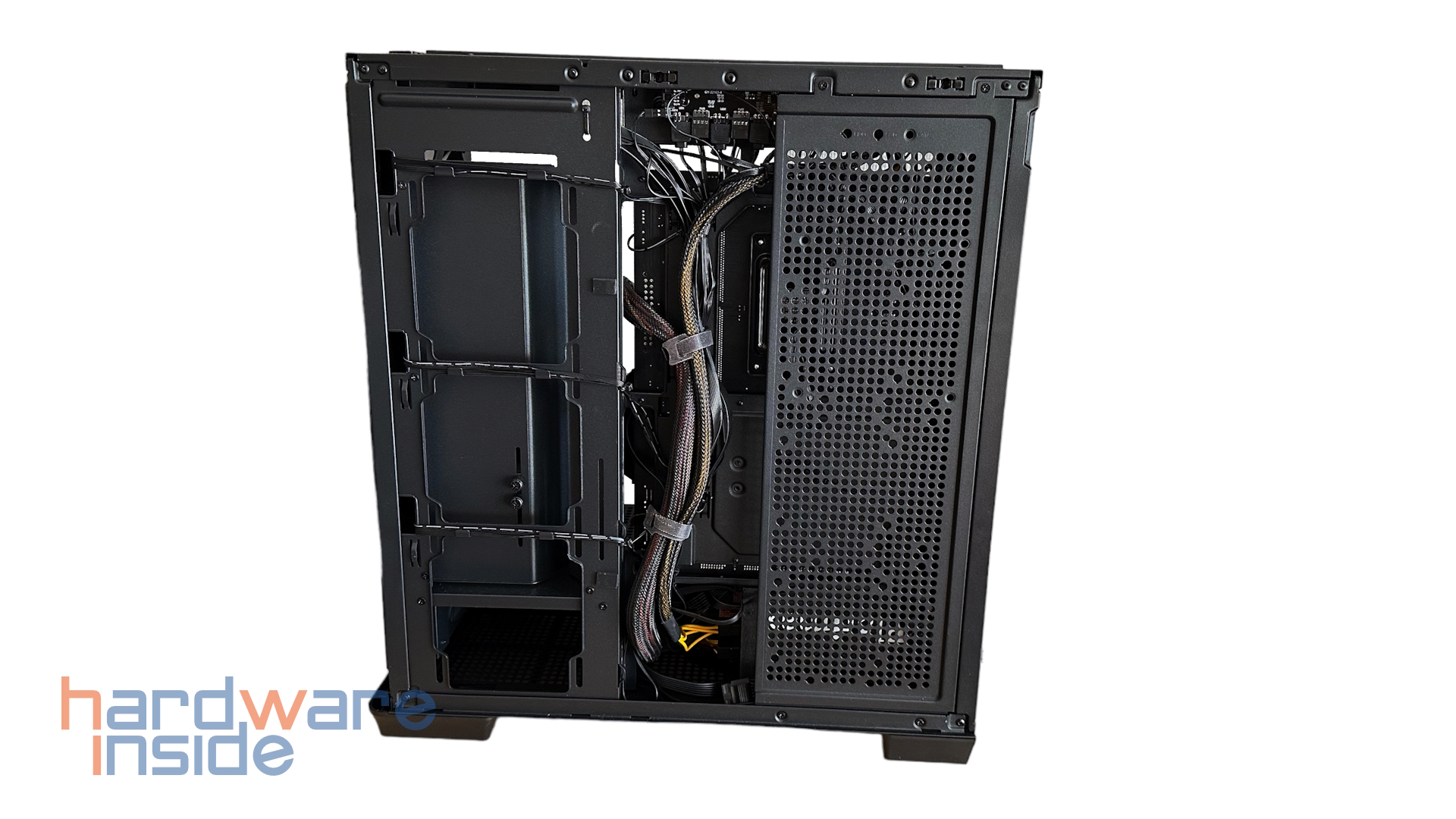

Hinter den Abdeckungen der rechten Seite finden wir sehr viel Platz und weitere sinnvolle Möglichkeiten zur Montage von Lüftern vor. Im linken Bereich sehen wir eine Montageplatte auf der wir bis zu drei 120 mm Lüfter oder einen entsprechenden Radiator befestigen können. Hierfür müssen allerdings die Blenden auf der anderen Seite entfernt werden. Wenn wir gedenken hier einen Radiator einzubauen, können wir in der Front keinen weiteren Radiator verbauen, da es vom Platz her nicht passen wird. Auf der rechten Seite ist eine Montageplatte mit mehreren Belüftungsöffnungen am Korpus verschraubt.

Auf dieser Platte können wir bis zu drei 3,5“ oder 2,5“ Laufwerke befestigen. Um eine Übertragung der Vibrationen durch die Laufwerke zu verhindern, können dafür die mitgelieferten Unterlegscheiben aus Gummi verwendet werden. Alternativ lässt sich im oberen Bereich der Platte auch ein 120 mm Lüfter montieren, welcher die Rückseite des Mainboards mit frischer Luft versorgt. Im unteren Bereich findet das Netzteil seinen Platz. Allgemein ist sowohl dort als auch in der gesamten rechten Seite sehr viel Platz zum Verlegen der Kabel. Auch Befestigungspunkte für Kabelbinder sind reichlich vorhanden.

Rückseite

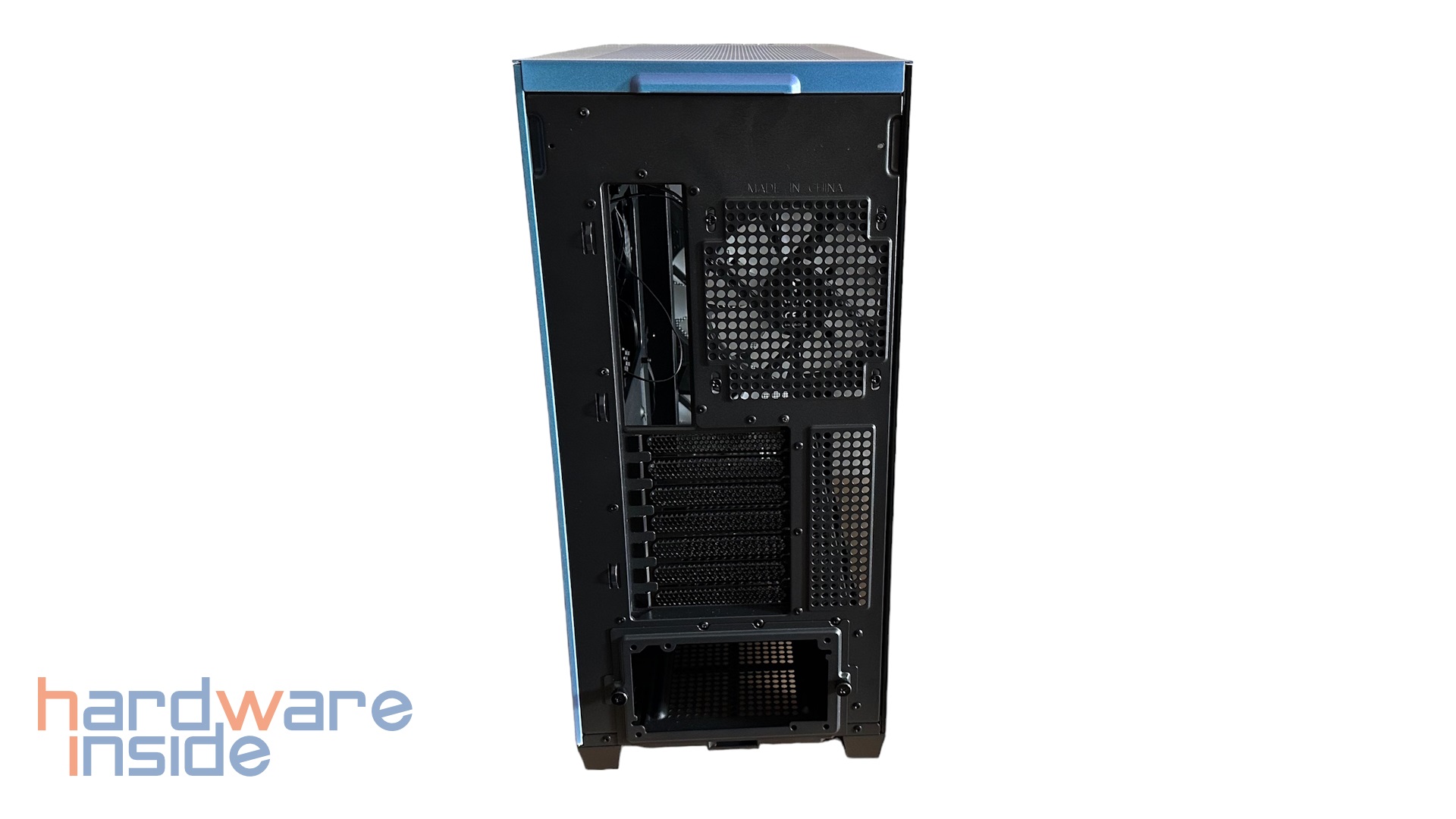

Die Rückseite des APNX C1 ist wie der gesamte innere Korpus in schwarzer Farbe lackiert. Im unteren Bereich ist eine Montageplatte für das ATX-Netzteil mit dem Gehäusekorpus verschraubt. Darüber folgen sieben Slots für Erweiterungskarten, der Ausschnitt für die Anschlüsse des Mainboards sowie der Platz für den 120 mm Lüfter. Hier ist bereits ein 120 mm großer FP1 ARGB-PWM-Lüfter verbaut. An der Rückseite können wir auch gut sehen, dass sich die Seitenteile, als auch der Deckel werkzeuglos entfernen lassen, denn hier sind entsprechende Mulden zum Greifen der Teile eingearbeitet.

Linke Seite & Innenleben

Die linke Seite des APNX C1 wird durch eine leicht getönte Scheibe aus gehärtetem Glas verdeckt. Greifen wir an der Gehäuserückseite in die kleine Mulde, können wir mit einem leichten Ruck das Seitenteil entfernen. Es ist im unteren Bereich in den Korpus gesteckt und wird oben durch zwei Zapfen gehalten. Im Inneren finden wir einen durchdachten Aufbau. Im unteren Bereich erstreckt sich die zweiteilige Netzteilabdeckung. An der Seite ist diese geschlossen und verfügt über ein eingestanztes Logo. An der Oberseite sind zahlreiche quadratische Lüftungsöffnungen eingelassen.

Das vordere Drittel der Abdeckung lässt sich entfernen, wenn etwa ein Radiator an die Front oder an die Seite montiert werden soll. Außerdem erhalten wir so auch mehr Platz für einen größeren Ausgleichsbehälter. Der Mainboardtray verfügt über zahlreiche Öffnungen für Kabel und den späteren Zugriff auf die Backplate des CPU-Kühlers. Im vorderen Bereich ist eine Abdeckung montiert, welche auch einen Halter für die Grafikkarte enthält. Auch diese Abdeckung kann komplett entfernt werden. Im oberen Bereich hat der Hersteller viel Platz gelassen, sodass nachher genügend Spielraum für einen Radiator samt Lüftern gegeben ist.

Oberseite

Als Nächstes sehen wir uns die Oberseite genauer an. Hier sind ebenfalls Belüftungsöffnungen im selben Design wie die an der Front und der Seite zu finden. Die komplette Abdeckung besteht aus einem Stahlblech, welches über mehrere Pins mit dem Korpus verbunden ist. Im vorderen Bereich ist das Front I/O mit zwei USB 3.0 Typ-A-Anschlüssen, einem USB 3.1 Typ-C sowie einmal Audio-Klinke, Ein-/Aus-Taste und Reset-Taster untergebracht.

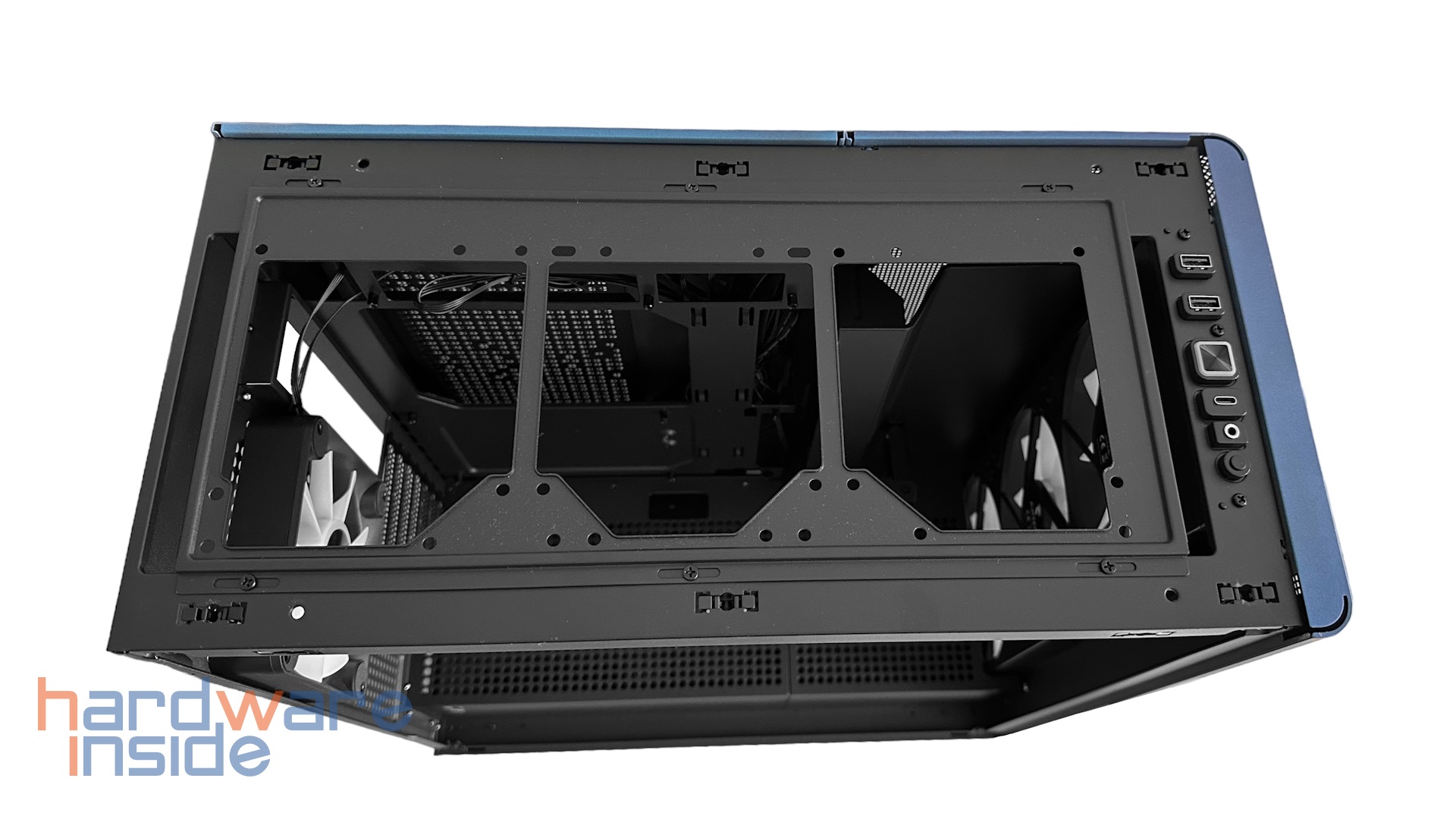

Nehmen wir den Deckel ab, so erhalten wir Zugriff auf die Montageplatte, welche bis zu drei 120 mm Lüfter oder zwei 140 mm Lüfter aufnehmen kann. Hier können auch entsprechend große Radiatoren verwendet werden. Die Montageplatte ist über sechs Schrauben mit dem Gehäuse verbunden, sodass wir diese einfach abnehmen und unsere Lüfter darauf montieren können. Einen Staubschutz gibt es hier leider nicht.

Unterseite

Das APNX C1 steht stabil auf großen Füßen mit Gummiauflagen. In der Mitte erstreckt sich ein Staubschutzfilter, der sich über die gesamte Länge erstreckt. Der Filter kann an der Unterkante der Vorderseite aus seiner Schiene zum einfachen reinigen herausgezogen werden. Von der Unterseite bezieht das Netzteil später die frische Luft.

APNX FP2 120 mm ARGB-Lüfter

Verpackung

Zusätzlich zum APNX C1 hat uns der Hersteller auch zwei FP2 120 mm ARGB-Lüfter zukommen lassen. Bei der Verpackung handelt es sich um einen freundlich gestalteten Karton mit einer Abbildung des Lüfters sowie Herstellerlogo und Modellnamen auf der Front. Die Rückseite trägt die technischen Daten und zeigt auf, was sich in der Verpackung befindet.

Inhalt

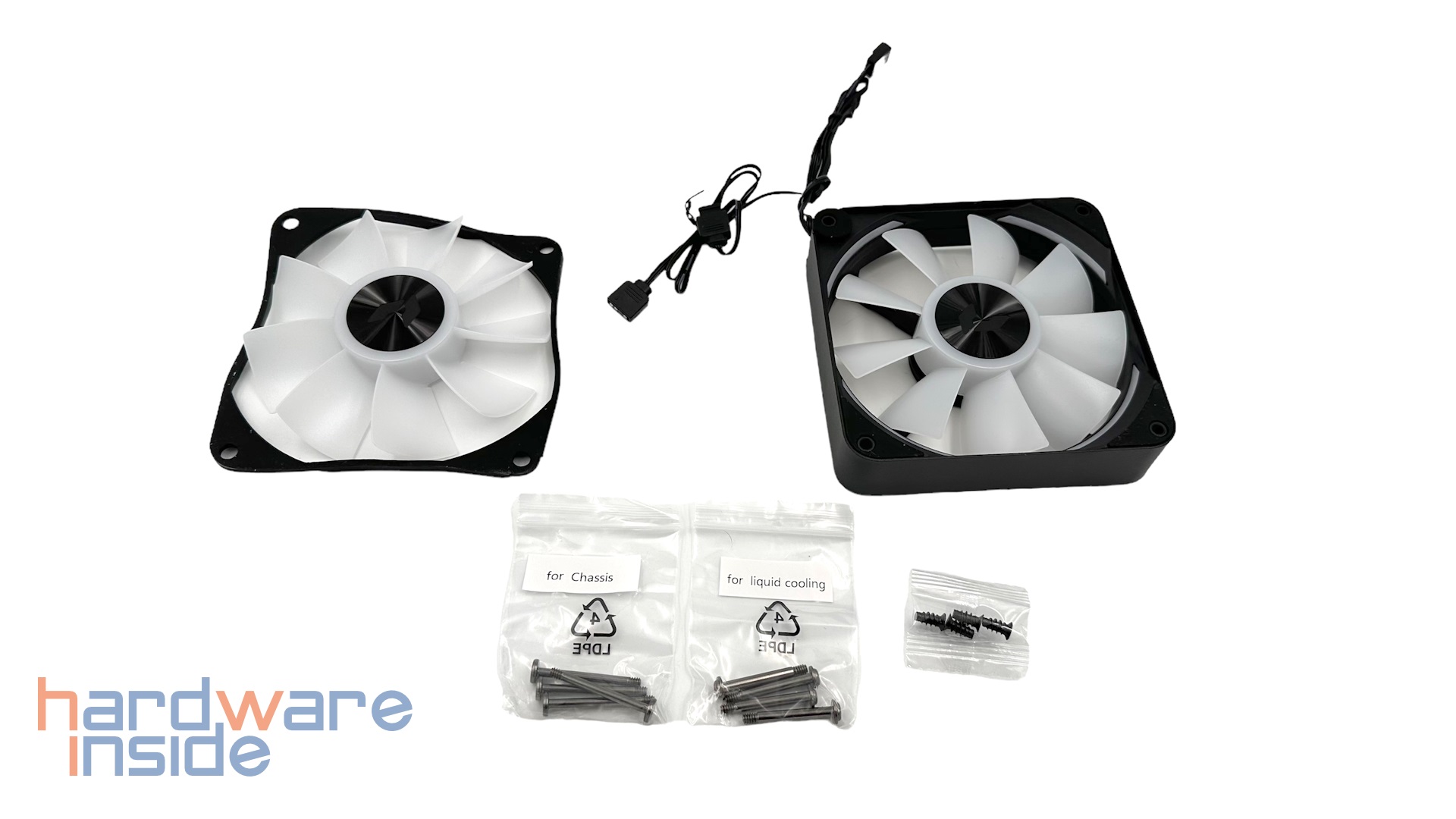

Der Lieferumfang ist großzügig. Neben dem Lüfter erhalten wir je vier Schrauben zur direkten Montage am Gehäuse sowie zur Montage auf Radiatoren und noch mal Schrauben mit einem groben Gewinde. Weiter liegt ein Gummi zum unterlegen bei, was bei der Montage auf Radiatoren sinnvoll sein könnte. Zu guter Letzt befindet sich ein weiteres Lüfterblatt in der Verpackung, mit diesem kann die Luftrichtung verändert werden – dazu später mehr.

Daten

Details

Die APNX FP2 ARGB Lüfter sind optisch, als auch haptisch hochwertig gefertigt. Das Gehäuse des Lüfters besteht aus schwarz lackiertem Stahl, während das Innenleben aus Kunststoff besteht. An den Montagpunkten verfügen die Lüfter über Gummipuffer, um eine Übertragung von Vibrationen zu mindern. Im Inneren des Rahmens sind in den Ecken die RGB-Elemente angeordnet. Das Lüfterblatt ist milchig-weiß und verfügt auf der Nabe über einen Aufkleber mit dem Logo des Herstellers. An der Rückseite werden die Kabel über einen der vier Stege bis in den Rahmen geführt, wo sie sauber aus dem Gehäuse kommen.

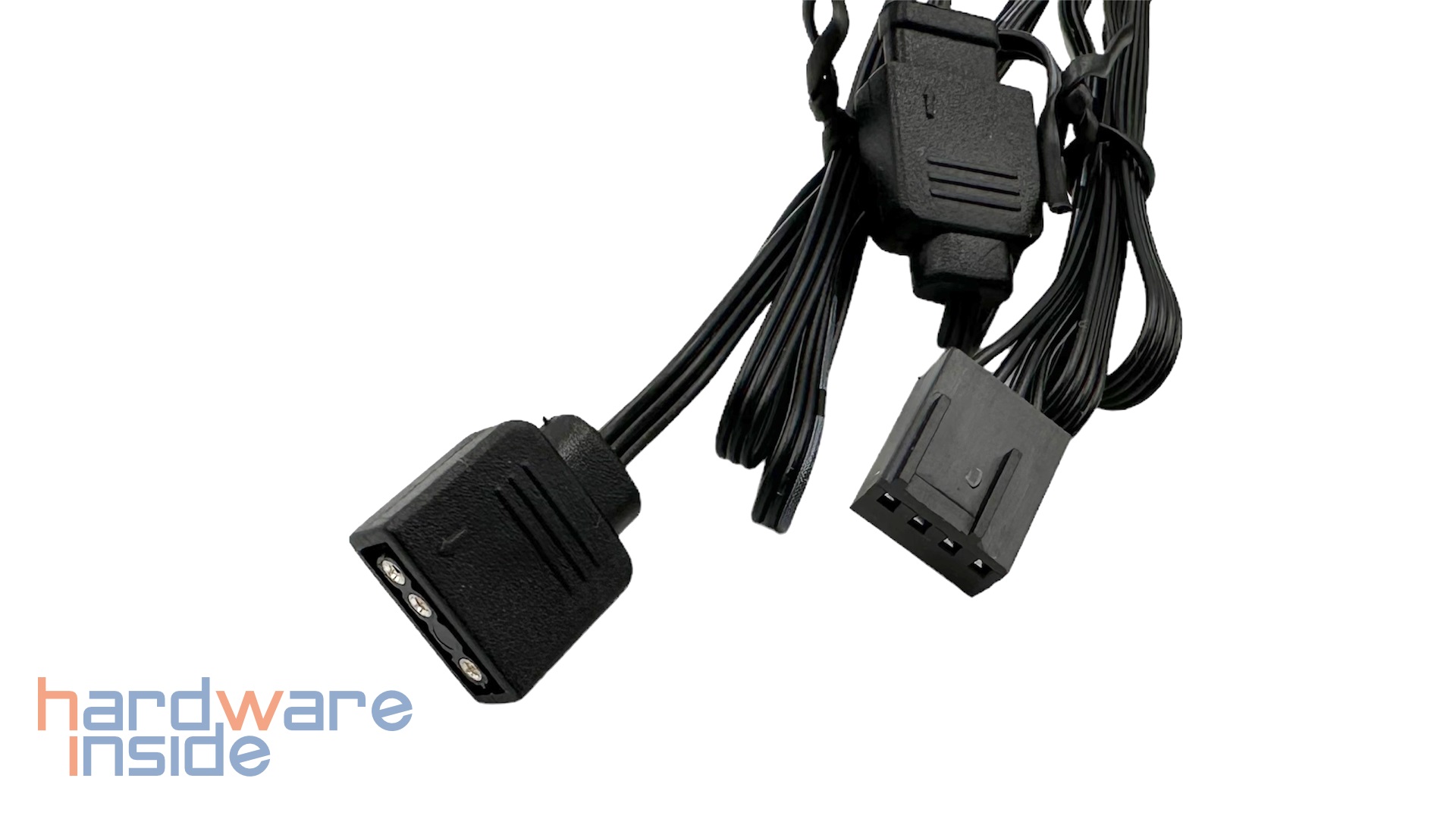

Das PWM- als auch das ARGB-Kabel sind etwa 40 cm lang. Das PWM-Kabel endet in einem entsprechenden vierpoligen Anschluss. Das ARGB-Kabel endet in einem dreipoligen Stecker für ARGB 5 Volt. Zudem verfügt das Kabel für die Beleuchtung über einen weiteren Stecker, sodass sich die Beleuchtung mehrerer Lüfter zusammenlegen lässt.

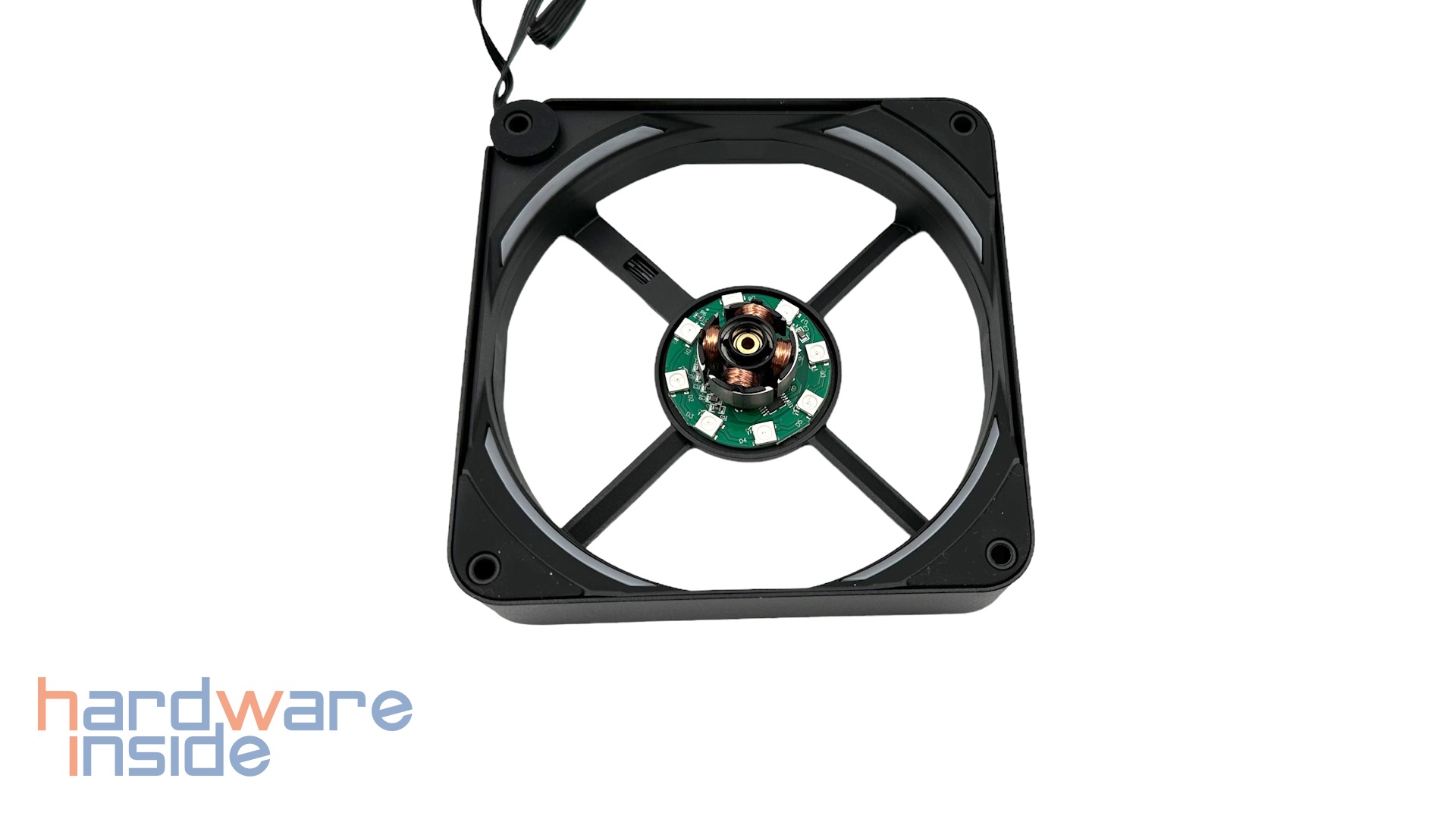

Das Lüfterblatt lässt sich mit sanfter Gewalt aus der Aufnahme drücken. So können wir das beiliegende „Reverse“-Lüfterblatt einbauen und somit die Richtung des Luftstroms ändern. Das ist in manchen Fällen praktisch bzw. optisch schöner. Zum Beispiel wenn die Lüfter seitlich im APNX C1 montiert werden sollen und dort als Intake-Lüfter dienen sollen. Ohne das Lüfterblatt sehen wir auch, dass auch das Blatt selbst später beleuchtet wird. Dafür sind dort insgesamt acht ARGB LEDs verbaut.

Einbaurahmen für GPU

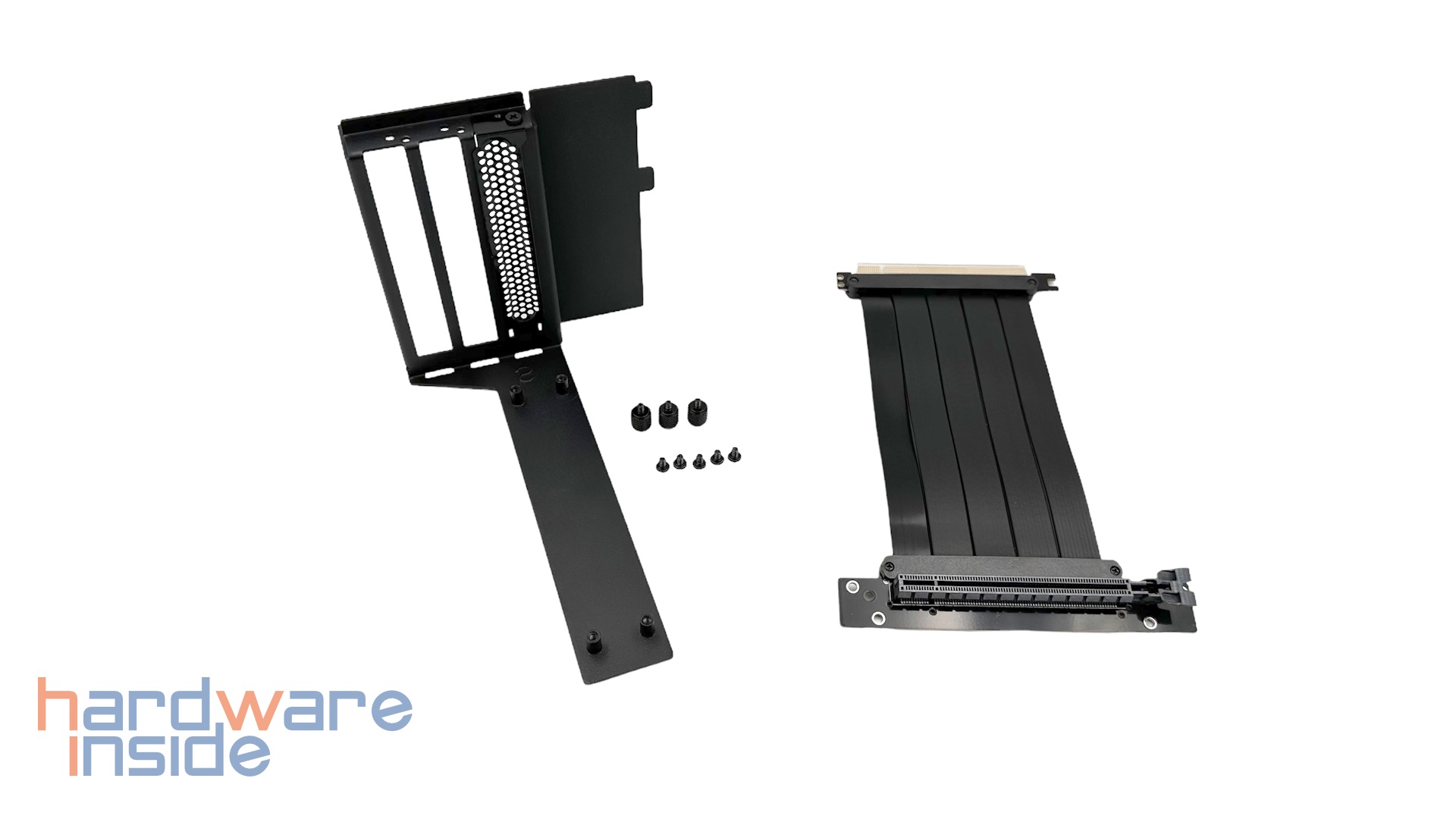

Außerdem hat APNX auch einen GPU Halter mitgegeben. Mit diesem ist es möglich, die Grafikkarte vertikal in das Gehäuse einzubauen. Dabei erfüllt das beiliegende Riser-Kabel den PCIe 4.0 Standard, sodass nahezu alle aktuellen Karten unterstützt werden. Hervorzuheben ist, dass die Platine des Kabels mit der Halterung verschraubt wird. Somit sollte die Grafikkarte später sicher im Gehäuse Platz finden.

Praxis

Testsystem

Einbau

Das APNX C1 macht uns den Einbau der Hardware leicht. Die vier mitgelieferten Lüfter sind bereits im Gehäuse installiert und die Kabel sind sinnig verlegt, sodass wir daran so gut wie nichts ändern müssen. Für die Montage des GPU-Halters müssen wir alle vorhandenen Slotblenden entfernen.

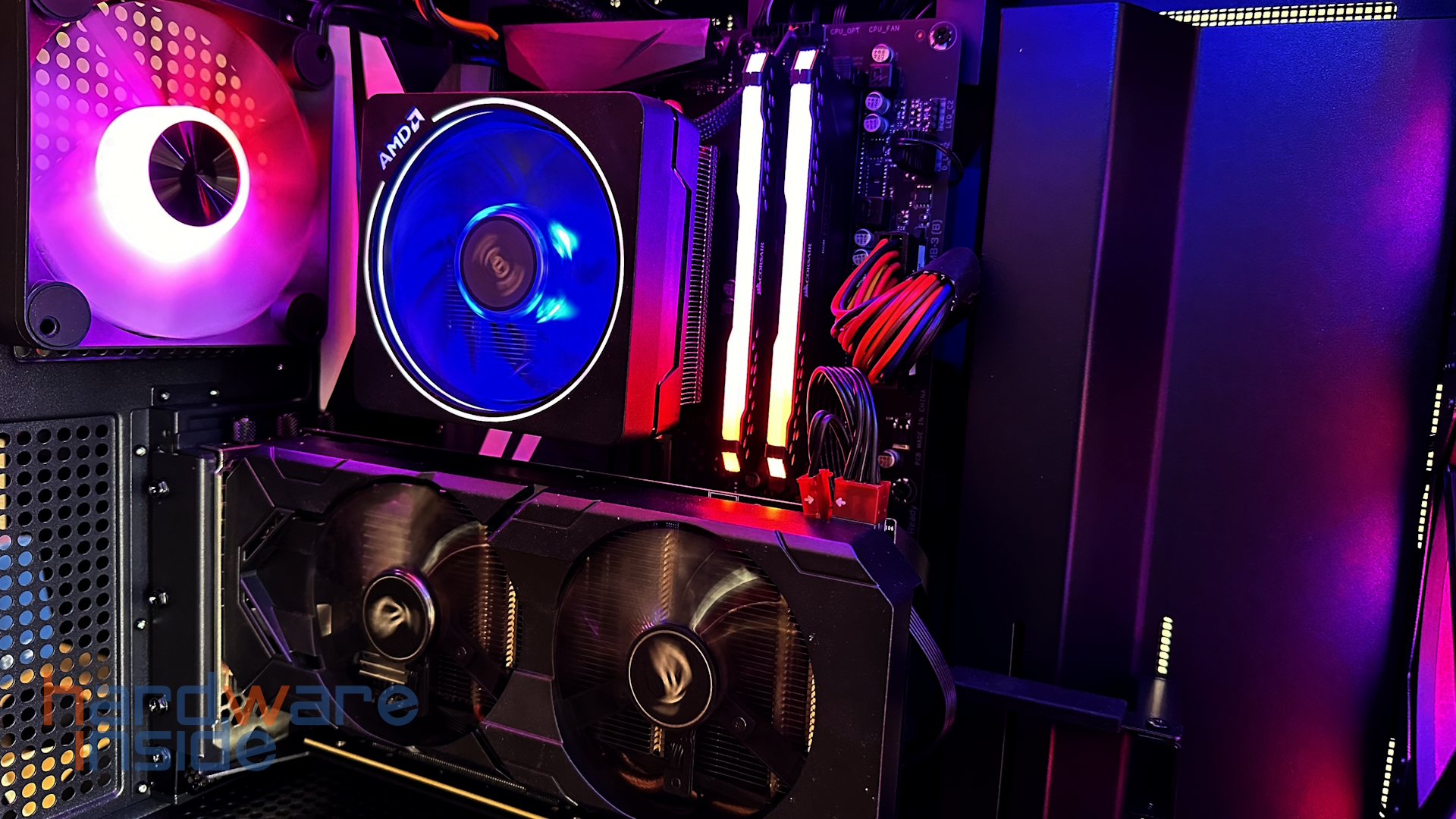

Dann den Halter mit dem Riserkabel verbinden und verschrauben und anschließend die Halterung im Gehäuse verschrauben und das Kabel einstecken. Die Karte wird hier von zwei Rändelschrauben in Position gehalten. Die Kabelführungen sind durchdacht, sodass es einfach ist, diese weitestgehend verdeckt zu verlegen. Den Arm, der beim konventionellen Einbau der Grafikkarte als Stütze dient, belassen wir im Gehäuse. Sehr gut finden wir auch, dass im oberen Bereich noch sehr viel Platz übrig bleibt. So sollten zum Beispiel auch dickere Radiatoren Platz finden.

In diesem Testaufbau verwenden wir keine 2,5“ oder 3,5“ Laufwerke, aber hier wäre definitiv ausreichend Platz. Beim Verlegen der Kabel gibt es keine Probleme – es gibt viele Befestigungspunkte, sodass wir die Kabel gut mit Kabelbindern bündeln und befestigen können. Den integrierten Lüfter/ARGB-Hub nutzen wir hier vollständig aus, denn auch die beiden P2-120 Lüfter verbauen wir hier an der Oberseite. So läuft die Steuerung der Lüfterdrehzahl über das Mainboard und die Beleuchtung nun wahlweise über die ARGB-Steuerung des Mainboards oder über die Reset-Taste.

Beleuchtung

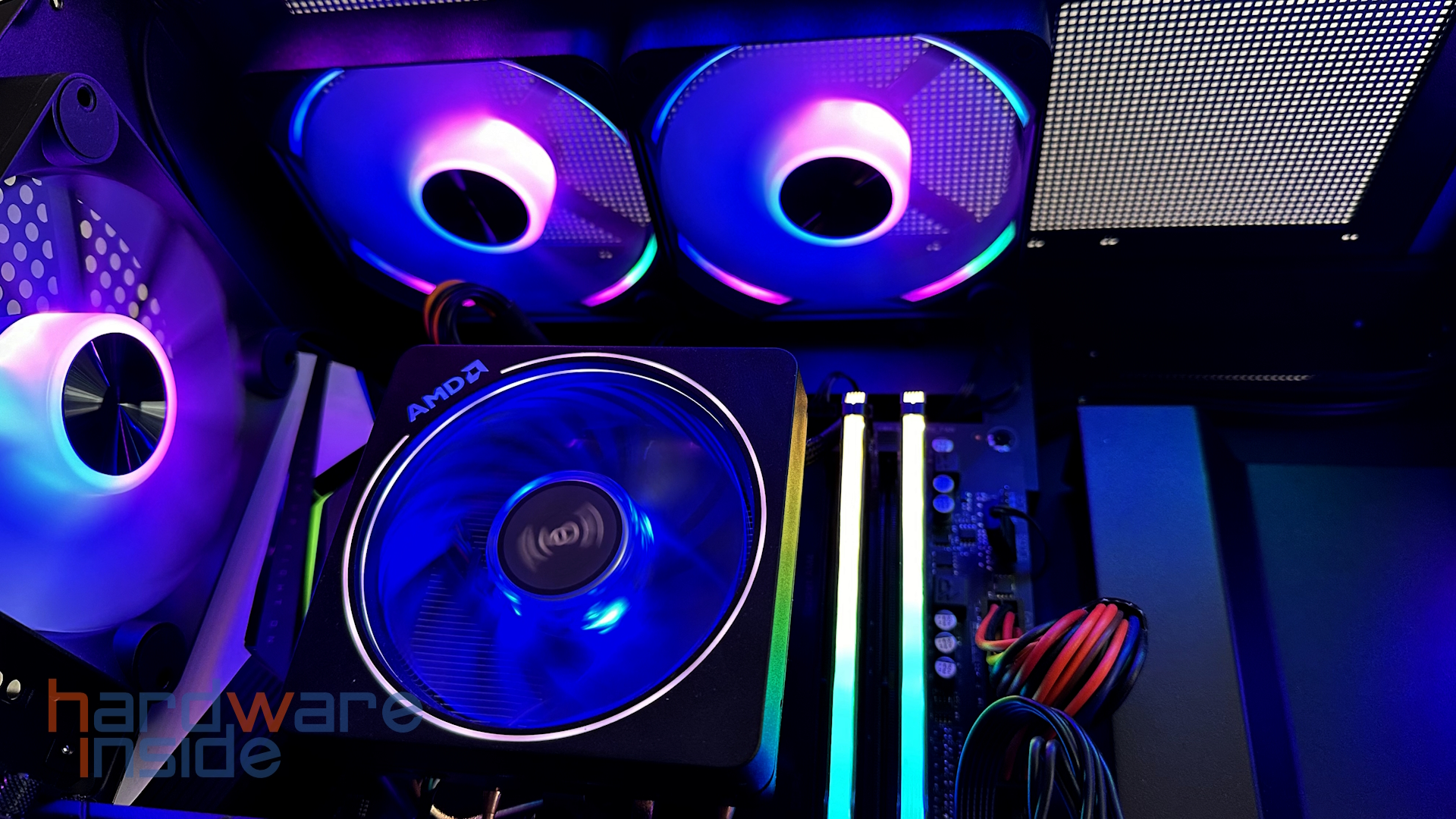

Das APNX C1 verfügt, wie bereits erwähnt, über insgesamt vier vorinstallierte Lüfter mit ARGB-Beleuchtung. Diese werden in unserem Fall direkt über das Mainboard betrieben, können jedoch auch alternativ über die Reset-Taste des Gehäuses gesteuert werden. Regeln wir die Beleuchtung über die Reset-Taste, so können wir die im Lüfter/ARGB-Hub hinterlegten Farben und Effekte abrufen. Der Hersteller hat hier eine Vielzahl an Effekten eingefügt, welche sich dann einfach nacheinander durchschalten lassen.

Die beiden FP2-120 ARGB-Lüfter zaubern ebenfalls tolle Effekte und Farben in das Gehäuse. Hier sieht man gut den Unterschied zu den bereits verbauten Lüftern, denn die FP2-120 ARGB-Lüfter haben noch mehr leuchtende Elemente an den Ecken.

Temperaturen

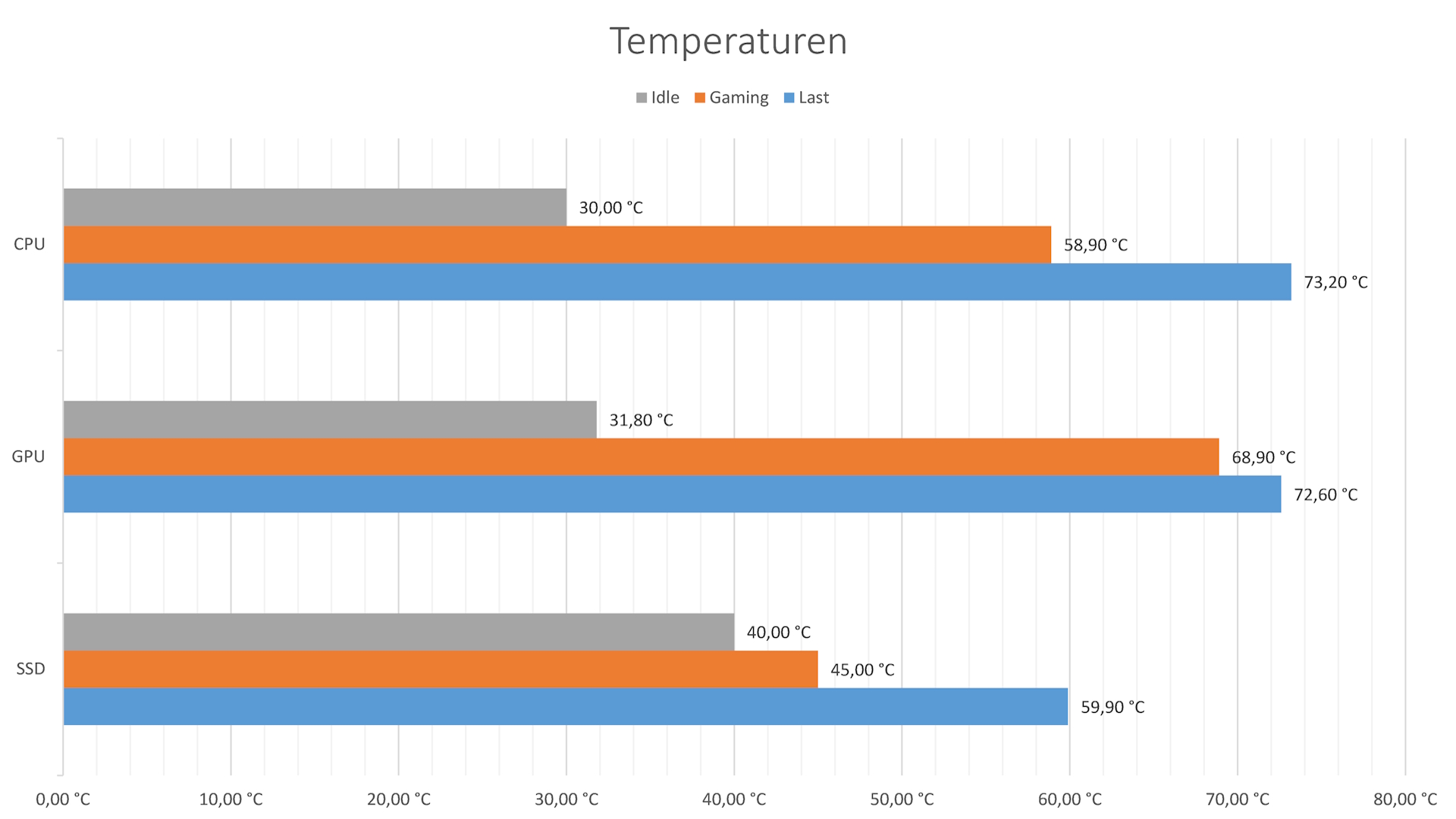

Wir ermitteln die Temperaturen des Prozessors (CPU), der Grafikkarte (GPU) und der SSD. Dabei nutzen wir das Gehäuse lediglich mit den vormontierten Lüftern. Die Steuerung überlassen wir einer kleinen Software, die sich bei uns gut bewährt hat – dabei handelt es sich um „Fan Control V172“. Über diese lassen wir sämtliche Lüfter automatisch steuern. Im Idle bekommen die Lüfter etwa 35% der möglichen Leistung und ab 75 °C dann bis zu 100%.

Im Idle drehen die Lüfter mit rund 500 U/min. Dabei sind die Lüfter nicht aus dem System herauszuhören. Obwohl es sich hier auch um den recht starken AMD-Kühler handelt, so erreichen wir im Idle eine Temperatur von rund 30 °C an der CPU – bei einer Raumtemperatur von etwa 22 °C. Auch die restlichen Temperaturen halten sich in einem guten Rahmen. Erst wenn wir mit der Test-Software „StressMYPC“ das System völlig auslasten, bekommen wir zumindest bei CPU und GPU, Werte von über 70 °C. Damit bewegt sich das System von den Temperaturen her aber immer noch in einem unkritischen Bereich, hier wird noch nichts großartig gedrosselt. Insgesamt bescheinigen wir dem System eine gute Belüftung.

Fazit

Mit dem APNX C1 liefert der Hersteller ein durchdachtes und elegantes Erstlingswerk auf den Markt. Preislich liegt das Gehäuse, in der uns vorliegenden Variante, bei einer unverbindlichen Preisempfehlung von 159,90 €. Wer es schlichter mag, bekommt das Gehäuse in Schwarz für 139,90 € und in Weiß für 144,90 €. Der Halter zum vertikalen Verbauen der Grafikkarte inklusive Riser-Kabel kostet 59,90 € (UVP). Wer noch Lüfter dazu kaufen möchte, der bekommt das 120 mm Modell des P1 für 10,90 € und das 140 mm Modell für 14,90 €. Den P2 gibt es derzeit nur als 120 mm Model für 19,90 €. Das sind alles noch unverbindliche Preisempfehlungen des Herstellers, die Straßenpreise könnten später noch anders ausfallen.

Aber nun zum Gehäuse selbst. Wir finden es faszinierend, dass wir alle Verkleidungen ohne Werkzeug entfernen können. Auch die vielen Möglichkeiten Lüfter oder gar Radiatoren verbauen zu können, finden wir sehr gut. Allerdings verfügen nur die Front und der Boden über Filter, welche Staub und Schmutz fernhalten. Andererseits sind die Öffnungen ohne Filter meist diese, durch welche die Luft ausgeblasen wird. Hier wird die Zeit zeigen, wie sich das auf die Staubentwicklung auswirkt. Der Innenausbau ist durchdacht und bietet viele Möglichkeiten die Kabel verdeckt zu verlegen. So kann ein einwandfreies, sauberes System gebaut werden. Ebenso positiv empfinden wir die den Platz im Gehäuse, es passt nahezu alles an aktueller Hardware hinein. Aufgrund des Gesamtpakets mit den vielen innovativen Lösungen vergeben wir unsere Empfehlung.

Pro:
+ Design
+ Verarbeitung
+ Durchdachter Aufbau
+ GPU Halter zum verstellen
+ Vier vormontierte ARGB-Lüfter
+ Blenden werkzeuglos entnehmbar

Neutral:
+/- keine Staubfilter an Seite & Deckel

Kontra:
– NA
