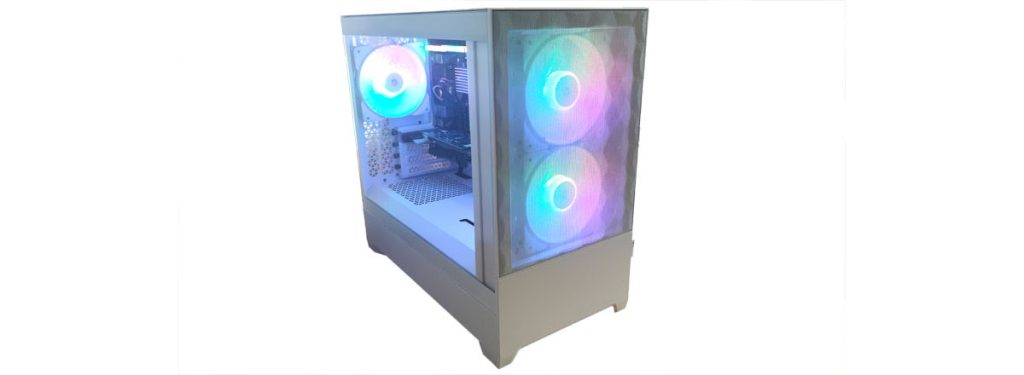

Vor Kurzem startete Fractal Design mit seiner Pop Serie gleich eine ganze Reihe von neuen Gehäusen der Einstiegsklasse und übersendete uns ein Muster des Fractal Design Pop Mini Air, welches wir hier für euch getestet haben. Dabei handelt sich um ein kompaktes Gehäuse, welches Mainboards bis zu mATX Größe aufnehmen kann und für hervorragende Kühlleistungen verfügen soll. Was das Fractal Design Pop Mini Air des Weiteren zu bieten hat, erfahrt ihr in unserem Test.
Verpackung, Inhalt, Daten
Verpackung
Das Fractal Design Pop Mini Air wird für Gehäuse typisch in einem braunen Karton geliefert. Auf dessen Frontseite ist eine schematische Darstellung des Fractal Design Pop Mini Air sowie die Produktspezifikationen abgedruckt. An den beiden Seiten des Kartons sind Barcode-Aufkleber und die Adresse des Herstellers zu finden. Während rückseitig eine großflächige Explosionszeichnung des Fractal Design Pop Mini Air sowie Details zum Lieferumfang und den Features des Fractal Design Pop Mini Air abgedruckt sind.
Inhalt
In der Verpackung befindet sich neben dem Fractal Design Pop Mini Air noch eine Bedienungsanleitung und ein Extended Radiator Bracket. Im inneren des Fractal Design Pop Mini Air befindet sich darüber hinaus ein Kunststoffbeutel mit den zugehörigen Schrauben, vier Kabelbindern sowie vibrationsdämpfenden Füßen für die Montage der Festplatten.
Daten
|
Technische Daten – Fractal Design Pop Mini Air
|
|
| Mainboard Kompatibilität | Micro-ATX, Mini ITX |
| Abmessungen (L x B x H) | 43,2 x 21,5 x 39,3 cm |
| Material | Stahl, Glas, Kunststoff |
| Gewicht | 5,96 kg |
| I/O Ports | 2x USB 3.0 (USB 3.1 Gen 2 Typ-C Upgrade Kit separat erhältlich) Audio RGB Controller |
| Laufwerkskompatibilität | 2× 3,5″/2,5″ 4× 2,5″ 2x 5,25″-Laufwerk |
| Erweiterungsslots | 4 |
| Lüfter | Oben: 2x 120 mm / 1x 140 mm Front: 2x 120/ 1x 140 mm (2x Aspect 12 RGB enthalten) Heck: 1x 120 mm (1x Aspect 12 RGB enthalten) |
| Radiatoren | Oben: 1x 240 mm Front: 1x 240 mm Heck: 1x 120 mm |
| Max. Höhe CPU-Kühler | 170 mm |
| Max. Länge GPU | 365 mm (mit installierten Frontlüftern) |
| Netzteil | ATX (bis 150 mm Länge) |
Details
Die Oberseite des Fractal Design Pop Mini Air ist im vorderen Drittel geschlossen ausgeführt. In diesem Bereich befindet sich am rechten Rand des Gehäuses das Front I/O mit der Powertaste, einem Taster zum Umschalten des integrierten aRGB-Controllers, ein Audioeingang und einem Audioausgang sowie zwei USB 3.0 Anschlüssen. Des Weiteren befindet sich neben den USB 3.0 Anschlüssen noch ein USB 3.1 Gen 2 Typ-C, welcher über separat erhältliches Zubehör nachgerüstet werden kann.
Die verbleibenden zwei Drittel der Oberseite sind mit einem Gitter, welches es Dreiecksmuster aufweist, versehen. Zusätzlich kann dieses Gitter mit dem beiliegenden magnetischen Staubfilter geschützt werden.
Das herausstechende Designelement des Fractal Design Pop Mini Air finden wir an der Front des Gehäuses. Diese ist großflächig mit einem dreidimensional geformten und fein gelochten Meshgitter versehen. Unterhalb dieses Gitters befindet sich eine weiße, entnehmbare Kunststoffabdeckung, welche einen schönen Abschluss bietet, zugleich aber auch einfach entnommen werden kann und so einen Einschub für ein 5,25“ Laufwerk sowie eine kleine Schublade frei gibt. Auch diese kann entnommen werden und durch ein zweites 5,25“ Laufwerk ersetzt werden, hierbei entfallen dann allerdings beide 3,5“ Festplattenkäfige, sodass es nur noch platz für zwei 2,5“ Festplatten im Fractal Design Pop Mini Air gibt.
Auch im Inneren ist das Fractal Design Pop Mini Air hervorragend verarbeitet. Lackfehler und scharfe Kanten suchten wir zumindest vergebens. Dies gilt auch für die Kabeldurchführungen, welche an allen gängigen Stellen und ausreichender Anzahl vorhanden sind. Des Weiteren sind im Fractal Design Pop Mini Air bereits alle Mainboard Standoffs, sowie zwei einblasende und ein aussaugender aRGB-Lüfter installiert.
Auf der gegenüberliegenden Seite sind die werksseitig vorhandenen Kabel bereits schön verlegt und bieten dem Anwender zugleich eine gute Vorlage für das spätere Kabelmanagement.
Die Rückseite des Fractal Design Pop Mini Air ist mit einem Dreiecksgitter, wie wir es schon auf der Oberseite gesehen haben, ausgestattet. Selbst die Slot-Blenden verfügen über ein entsprechendes Gitter. Unterstützt wird dieses durch den vorinstallierten, ausblasenden 120 mm Lüfter. So sollte sich so ein Guter Airflow im Betrieb ergeben. Des Weiteren finden sich an hier noch die Rändelschrauben zum Lösen der Seitenteile des Fractal Design Pop Mini Air sowie der Schacht für das Netzteil, welcher nach unten mit einem Dreiecksgitter und einem entnehmbaren Staubfilter ausgestattet ist.
Praxis
Testsystem
|
Testsystem
|
|
| Mainboard | Biostar J4106NHU |
| Prozessor | Intel Celeron J4105 |
| Arbeitsspeicher | 2x 4GB Crucial 2.400 MHz CL17 (CT4G4DFS824A) |
| Speicher | Seagate Barracuda 500GB |
| Grafikkarte | ASUS GeForce GT 610 |
| CPU-Kühler | Biostar, passiv |
| Gehäuse / Netzteil | Fractal Design Pop Mini Air / Cooler Master RS-500 |
Montage
Zum Öffnen des Fractal Design Pop Mini Air werden einfach die Rändelschrauben (zwei je Seitenteil) an der Rückseite des Gehäuses gelöst, im Anschluss lassen sich die Seitenteile einfach zurückschieben und entnehmen.
Das Mainboardbundle lässt sich im Anschluss einfach einlegen und verschrauben. Jedoch ist es bei der Montage eines Mini-ITX-Mainboards (wie in unserem Fall) nötig, einen Stand-Off zu tauschen. Da dieser lediglich über einen hervorstehenden Pin verfügt, welcher bei Montage eines mATX-Mainboards das Mainboard für ein einfacheres Verschrauben an Ort und Stelle hält, jedoch beim Einbau eines Mini-ITX-Mainboards eher störend wirkt und das Mainboard so nur noch über drei Schrauben gehalten werden kann, so verschrauben wir das Mainboard sicher über vier schrauben am Gehäuse. Im Anschluss montieren wir direkt die Grafikkarte. Dazu wird (in unserem Fall) eine Slot-Blende gelöst. Diese wird von einer Rändelschraube gehalten. Welche sich einfach und ohne Werkzeug lösen und wieder befestigen lässt. Die Montage ist der Grafikkarte ist somit schnell erledigt und wir können uns dem nächsten Schritt widmen.
Das Netzteil wird seitlich in den Netzteilschacht eingeschoben und an der Rückseite mit den vier dem Gehäuse beiliegenden Schrauben fixiert. Die Orientierung des Netzteils spielt dabei keine Rolle, da der Netzteilschacht sowohl an der Oberseite wie auch an der Unterseite mit einem Gitter versehen ist. So kann das Netzteil wahlweise Luft aus dem Gehäuse ziehen und nach hinten ausstoßen, was sich besonders anbieten dürfte, wenn der PC auf dem (Teppich) Fußboden steht oder aber frische Luft durch den Gehäuseboden ansaugen.
Als Nächstes machen wir uns an die Montage der Festplatte. Da es sich bei Festplatte unseres Testsystems um eine 3,5“ HDD handelt, entfernen wird dazu einen der beiden Festplattenkäfige, welche sich vor dem Netzteil befinden. Diese sind lediglich jeweils mit einer Rändelschraube befestigt und können, sobald diese gelöst ist, einfach entnommen werden. In die Bohrungen des Festplattenkäfigs montieren wir anschließend die beiliegenden Vibrationsdämpfer. Diese können in zwei Positionen angebracht werden, wobei die untere mehr Platz und mehr Luftzirkulation bietet, während die obere Position die Montage einer 2,5“ HDD/SDD unterhalb der 3,5“ HDD ermöglicht.
Die fertig montierte Festplatte wird in anschließend wieder in das Fractal Design Pop Mini Air eingeschoben und mittels der Rändelschraube fixiert.
Zur Steuerung der RGB-Beleuchtung nutzen wir den im Gehäuse integrierten RGB-Controller. Dessen Anschluss befindet sich vorne unterhalb des Front-I/O und ist mit einer roten Kappe vor Beschädigung geschützt.
Diese kann einfach nach unten hin abgezogen werden und gibt dann einen entsprechenden 3-PIN-Anschluss frei, an welchen wir den ersten Aspect 12 RGB-Lüfter anschließen. Die weiteren Lüfter lassen sich dann via Daisy-Chain, hintereinander an diesen anschließen. Dies gilt sowohl für den 3-PIN-Lüfter – also auch für den 3-PIN RGB-Anschluss.
Zuletzt widmen wir uns dem Kabelmanagement, welches durch die hohe Anzahl an Befestigungspunkten und die großzügigen Kabelöffnungen leicht vonstattengeht. Hierbei ist auch der ordentlich bemessene Raum hinter der rechten Gehäuse Abdeckung sehr hilfreich, so ist selbst das Verstauen eines dicken Adapterkabels oder einer Lüfter-/RGB-Steuerung hier kein Problem.
Beleuchtung
Der im Fractal Design Pop Mini Air integrierte RGB-Controller bietet die Möglichkeit, die Beleuchtung der mitgelieferten Fractal Design Aspect 12 sowie weiterer aRGB-Komponenten zu steuern. Dabei kann aus fünf Modi (on, slow breathing, slow chase, northern lights, off), sowie zehn verschiedenen Farben bzw. Farbkombination gewählt werden. So ist ein hoher Individualisierungsgrad bei der Beleuchtung des Fractal Design Pop Mini Air gegeben. Eine weitere Besonderheit bei der Beleuchtung des Fractal Design Pop Mini Air findet sich in der Beleuchtung des Ein-/Aus-Tasters, dieser passt sich ebenfalls dem gewünschten Farbmuster an.
Extended Radiator Bracket
Das beiliegende Extended Radiator Bracket ermöglicht die Position des Radiators weiter Richtung Seitenteil zu verlegen. Dies dient dazu, mögliche Kollisionen mit besonders hohen RAM-Riegeln oder breiten I/O-Blenden zu vermeiden.
Temperaturen
Da die Wärmeleistung unseres Testsystems durch die verbauten Komponenten ziemlich begrenzt ist, testen wir das System ausschließlich mit dem mitgelieferten Lüfter, welchen wir auf 0 %, 50 % und 100 % Leistung festsetzen. Das System wird dabei bei jedem Durchgang mit Prime95 und Furmark für 15 Minuten vollständig ausgelastet, die Raumtemperatur beträgt zum Zeitpunkt des Tests 21 °C.

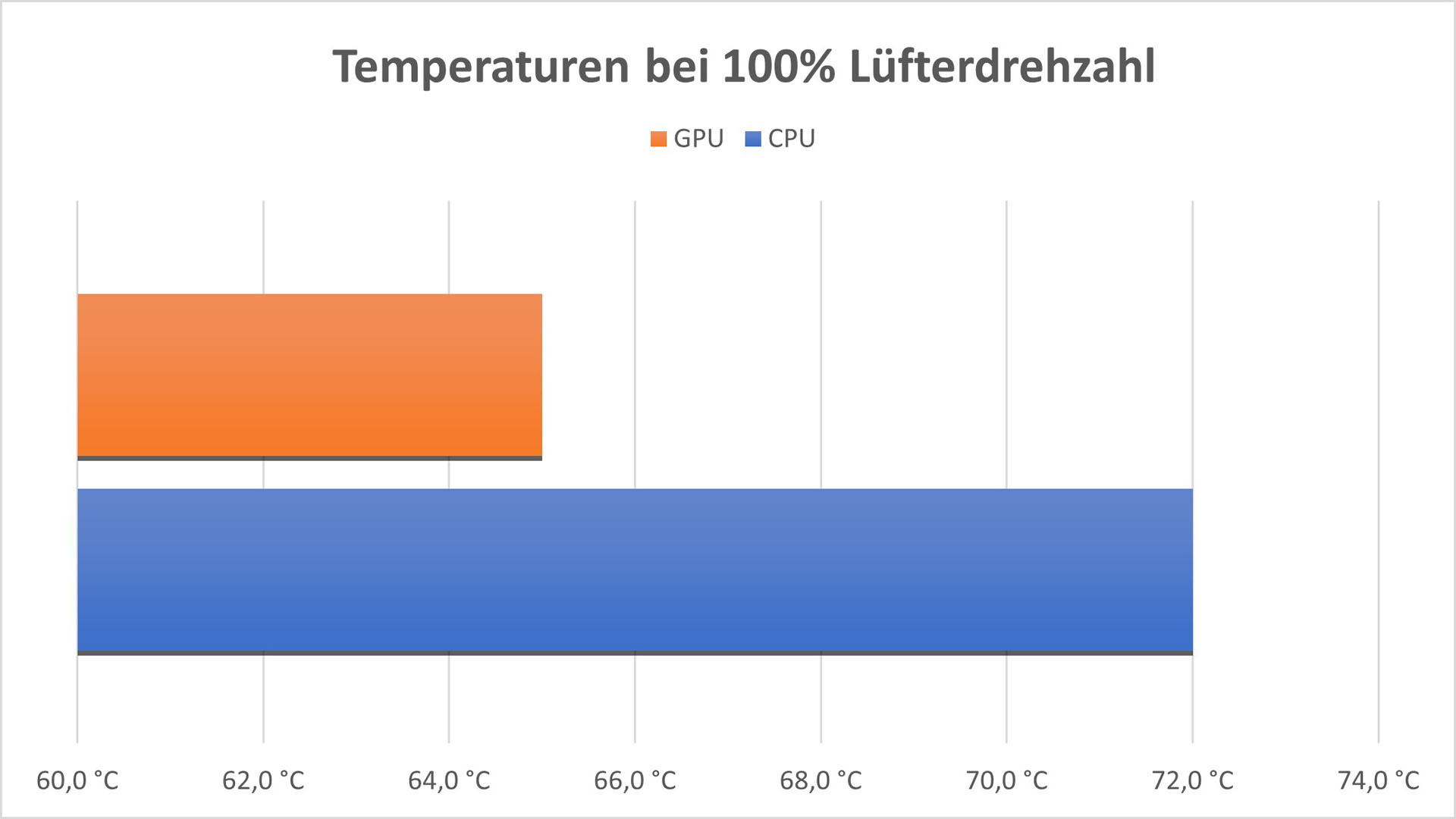

Wir beginnen bei einer Lüfterdrehzahl von 100% (dies entspricht etwa 1200 U/min.) und erreichen hierbei eine maximal CPU-Temperatur von 72 °C und eine maximale GPU Temperatur von 65 °C. Die Lüfter sind, wie zu erwarten, dabei akustisch sehr präsent und auch noch aus einiger Entfernung zu hören.

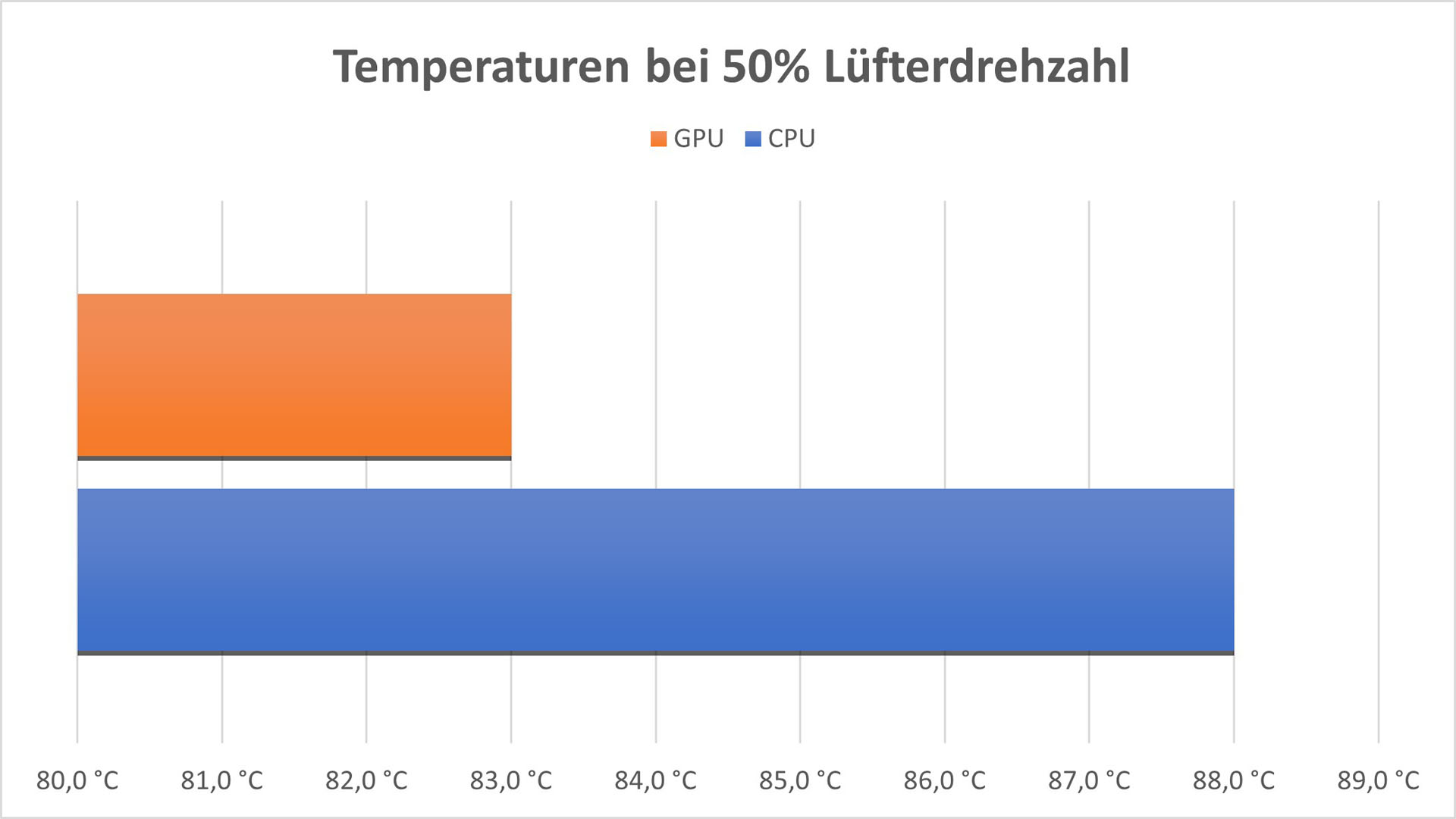

Reduzieren wir nun die Drehzahl auf 50 % (etwa 700 U/min), so reduziert sich die Geräuschkulisse erheblich und die Lüfter sind nur in direkter Nähe zu hören, jedoch fallen die Temperaturen mit 88 °C an der CPU und 83 °C an der GPU entsprechend höher aus.
Auch ein komplett lautloser passiv betrieb lässt sich mit dem energiesparenden Testsystem realisieren, dabei steigen die Temperaturen allerdings deutlich. So bewegen sich jetzt hier die Temperaturen der CPU (95 °C) sowie der GPU (90 °C) an den oberen Maximalwerten. Hierbei ist jedoch zu beachten, dass das von uns gewählte Szenario aus voller Belastung von CPU und GPU in realen Leben so selten bzw. da es sich bei unserem Testsystem um eine Konfiguration für einen Office-PC handelt, eher nie auftreten dürfte.
Fazit
Das Fractal Design Pop Mini Air weiß mit seinem hervorragenden Airflow und einem ansprechenden Design zu überzeugen. Hinzu kommen angenehm leise und farbenprächtige RGB-Lüfter sowie die selten gewordene Möglichkeit, 5,25“ Laufwerke zu verbauen. Einziges Manko ist der fehlende (bzw. aufpreispflichtige) USB-C-Anschluss. Wen das nicht stört, der bekommt für aktuelle 94,99 Euro ein solides, optisch ansprechendes Gehäuse mit einem hervorragenden Airflow. Daher vergeben wir für das Fractal Design Pop Mini Air unsere Empfehlung.
Pro:
+ Guter Airflow
+ Design
+ Preis
Kontra:
– USB-C aufpreispflichtig
