Enermax RevoBron 700W im Test

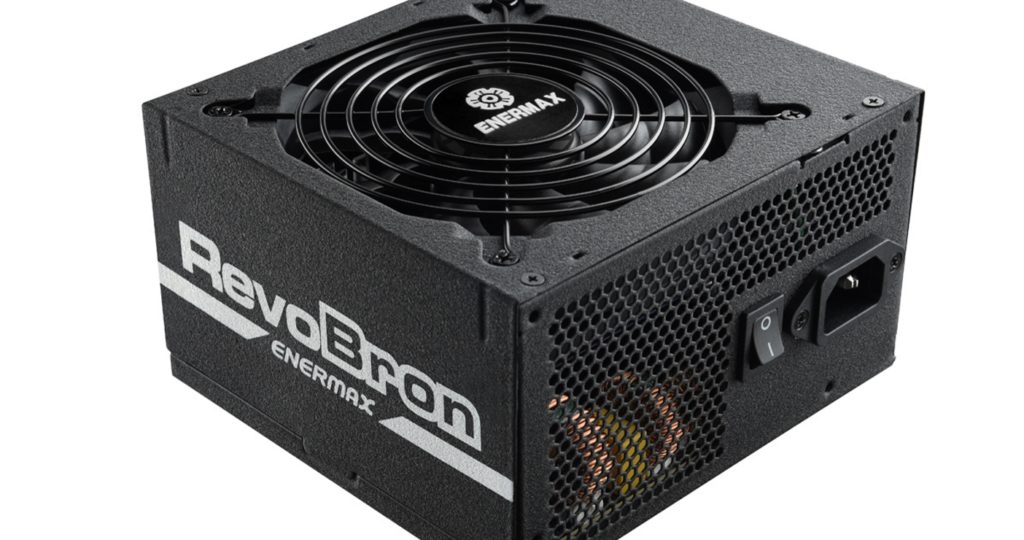

RevoBron ist der Nachfolger der bekannten modularen Langläufer-Serie Triathlor. Langlebige Qualitätskomponenten und ein durchdachtes technisches Design sollen für stabile und saubere Ausgangsspannungen sorgen. Die RevoBron-Serie besitzt das internationale Energiespar-Zertifikat 80 PLUS Bronze und verfügt über zwei unabhängige +12V-Schienen und soll so Systeme mit hohem Stromverbrauch im Dauerbetrieb versorgen. Das Netzteil bietet ein teil-modulares Kabelmanagement mit flachen Kabeln. In unserem Test schauen wir uns das knapp 90 Euro Netzteil einmal genauer an.

[​IMG]

Bevor wir nun mit dem Test beginnen, danken wir Enermax für die freundliche Bereitstellung des Testsamples und wünschen uns für die Zukunft eine weiterhin enge und gewinnbringende Zusammenarbeit.​


Verpackung & Lieferumfang

Verpackung

[​IMG] [​IMG]

Das RevoBron kommt in einem schwarzen Karton mit roten Akzenten. Auf der Vorderseite sind das Herstellerlogo, die Modellbezeichnung sowie eine Abbildung des Netzteils und die Leistung aufgedruckt. Auf der Rückseite zeigt uns Enermax anhand von Abbildungen die Features des Netzteils.

[​IMG] [​IMG]

Auf der linken Seite finden wir Informationen über die Länge der Kabel sowie die Anzahl der vorhandenen Stecker. Auf der rechten Seite sind die Spezifikationen mit den Leistungsdaten zu finden.

[​IMG]

Im Inneren Liegt das Netzteil wohl behütet in einer Luftpolsterfolie. Die Kabel befinden sich in einem Kunststoffbeutel an der Seite. Auffällig ist der kleine weiße Karton.

Lieferumfang

[​IMG]

Neben dem Netzteil beinhaltet die Verpackung noch viel Zubehör.

Lieferumfang:

  • 1x Netzteil
  • 1x Netzkabel
  • 5x Kabelstränge
  • 1x Aufbewahrungsbeutel
  • 1x Bedienungsanleitung
  • 4x Kabelbinder mit Klettverschluss
  • 4x Befestigungsschrauben
  • 1x CoolerGenie mit Zubehör

[​IMG]

In dem bereits erwähnten kleinen, weißen Karton befindet sich das CoolerGenie. Dieser kleiner Karton beinhaltet neben dem CoolerGenie noch das folgende Zubehör:

  • 1x CoolerGenie
  • 1x Verlängerungskabel für Lüfter
  • 1x Anschlusskabel zum Motherboard
  • 1x Anschlusskabel zum Netzteil
  • 2x Klettverschluss mit Klebestreifen
  • 2x Magnete mit Klebestreifen
  • 1x Bedienungsanleitung.



Details & technische Daten

Details Netzteil

[​IMG] [​IMG]

Das RevoBron entspricht in seinen Abmessungen den ATX Spezifikationen. Das Gehäuse ist mit einer rauen, schwarzen Beschichtung lackiert. An den Seiten ist der RevoBron und Enermax Schriftzug zu finden. Auf der Rückseite sind der Netzanschluss und der Netzteilschalte verbaut. Auf der Oberseite ist ein großer Aufkleber angebracht, der Informationen über die Leistung des Netzteils liefert. An der Unterseite befindet sich der Lüfter hinter einem Gitter.

[​IMG]

Auf der Vorderseite wird der Kabelstrang mit ATX und EPS (CPU 4+4) auf dem Netzteilgehäuse geführt. Daneben sind zwei GPU Anschlüsse, drei Anschlüsse für Laufwerke und Peripherie sowie der Anschluss für das CoolerGenie zu finden.

Details CoolerGenie

[​IMG]

Das CoolerGenie ist eine Lüftersteuerung und soll die Möglichkeit bieten, bis zu drei externe Lüfter anzuschließen. Durch die Nutzung der voreingestellten Lüfterprofile sollen die Gehäuselüfter entweder bis 40% oder 55% Auslastung des Netzteils im lüfterlosen Betrieb genutzt werden. Abhängig von der Belastung des CPU-Lüfters beginnen die Gehäuselüfter zu drehen. CoolerGenie verleiht den externen Lüftern eine Fan-Delay-Funktion. Diese Funktion befördert die warme Luft bis zu 60 Sekunden nach dem Abschalten aus dem System.

Durch die Taste auf der Oberseite kann durch die drei Modi geschaltet werden. An der einen Seite ist der Anschluss für das Kabel zum Netzteil untergebracht. An der anderen Seite befindet sich zwei 4-Pin Anschlüsse, der eine wird mit dem 4-Pin CPU Lüfteranschluss des Mainboards und der andere mit dem CPU Lüfter verbunden.

Technische Daten

[​IMG]

Anhand der Daten ist ersichtlich, dass Enermax beim RevoBron mit zwei 12 Volt Schienen (Multirail) arbeitet. Beim Thema Multirail geht es nicht um die Kabel, die aus dem Netzteil führen, sondern um die interne Abtrennung der 12-Volt-Schienen. Multi-Rail soll für einen stabileren Betrieb sorgen, da bei Lastumverteilungen nicht nur eine einzige Leitung beansprucht wird. Zudem wird die Gefahr von Spannungsschwankungen reduziert und eine kurze, zu hohe Last nicht sofort dazu führen, dass das komplette Netzteil überlastet wird, sondern die Schutzschaltung der betroffenen Schiene reagiert.

Zudem verfügt das RevoBron über ein DC to DC Design welches die sekundären Spannungen (5 Volt und 3,3 Volt) von der primären Spannungsschiene (12 Volt) generiert. Positiver Effekt: Geringere Wirkungsgradverluste, saubere Ausgangsspannungen und eine optimale Spannungsregulation. Weiter sind alle wichtigen Schutzmechanismen gegen Überspannung, Unterspannung, Überlastung, Kurzschluss sowie unvorhergesehene Stromstöße (OCP, OVP, UVP, OPP, SCP & SIP).

In der 80+ Verifikation erreicht das uns vorliegende RevoBron eine Effektivität von 88,44% bei 20% Last und 88,09€ bei 50% Last. Der Test bezieht sich allerdings auf den Betrieb an 115 Volt – die Effektivität an 230 Volt wird vermutlich etwas besser ausfallen. Das Netzteil wurde mit 80+ Bronze verifiziert.

Kabel

[​IMG]

Praxis

Installation Netzteil

[​IMG]

Die Installation des Netzteils erweist sich als sehr einfach, was auch daran liegt, dass die Abmessungen der ATX Norm folgen. Die Stecker passen alle stramm in die Anschlüsse von Mainboard und Netzteil. Zwar ist es stellenweise sehr stramm, sodass wir einige Mühen aufbringen müssen um die Stecker in die Anschlüsse des Netzteils zu drücken. Aber einmal eingesteckt haben wir das Gefühl, das die Stecker sicher in ihren Anschlüssen sitzen. Alle Kabel sind für einen Midi Tower ausreichen lang, bei einigen großen Big Tower Gehäusen könnten Kabelerweiterungen nötig werden.

Installation CoolerGenie

Von Enermax gibt es zur Installation des CoolerGenie ein Installationsvideo. Hier wird im ersten Schritt das Stromkabel in das CoolerGenie eingesteckt und mit dem entsprechenden Anschluss am Netzteil verbunden. Anschließend wird das Kabel für das PWM Signal in das CoolerGenie gesteckt, das andere Ende wird an den CPU Lüfter (PWM) Anschluss gesteckt. Dann wird das Kabel des CPU Lüfters in das CoolerGenie eingesteckt. Jetzt können noch drei weitere PWM Lüfter an das CoolerGenie angeschlossen werden. Alternativ ist neben dem Video auch eine gedruckte Installationsanleitung dabei, die den Einbau anhand von Bildern gut erklärt. Jeder der drei PWM Lüfterausgänge kann mit bis zu 2,5 A belastet werden, daher können über Y-Kabel auch mehrere Lüfter problemlos angesteuert werden.

Das Testsystem

Für diesen Test haben wir uns für ein älteres System entschieden. Dieses System besteht aus den folgenden Komponenten:

  • 1x Intel Core i5 4670k @ 4,3 Ghz
  • 1x Inno3D GeForce GTX 780 iChill HerculeZ X3
  • 2x Crucial ballistix 8 GB DDR3 @ 1666 Mhz
  • 1x SanDisk Plus Ultra 256 GB SSD
  • 1x Seagate Barracuda 1 TB HDD
  • 1x Seagate Barracuda 2 TB HDD

Prozessor sowie Grafikkarte sind moderat übertaktet und werden von einer Wasserkühlung gekühlt. Beim Prozessor kommt ein Alphacool XP³ Light und bei den Grafikkarten je ein Aquacomputer kryographics zum Einsatz. Im System sind zwei Radiatoren verbaut, ein Alphacool NexXxos ST30 in 360 mm und ein XT45 in 240 mm. Die Flüssigkeit wird von einer Alphacool Laing DDC310 durch den Kreislauf bewegt. Neben den fünf 120 mm Lüftern auf den Radiatoren gesellen sich noch drei 140 mm Gehäuselüfter dazu.

Mit diesem System werden wir das RevoBron nicht maximal auslasten können, denn die vom System unter Vollast benötige Leistung liegt bei etwa 500 Watt.
[​IMG]

Um das System komplett auszulasten nutzen wir das kleine Programm StressMyPC*. Damit lassen sich CPU, GPU, RAM und Festplatten vollkommen auslasten, so dass die maximal mögliche Leistungsabnahme ermittelt werden kann. Um das Ergebnis für den Spiele-Betrieb abzubilden, spielen wir über einen Zeitraum von 60 Minuten „The Witcher 3“ und „Battlefield 1“ (je 30 Minuten). Die Verbräuche messen wir mit dem Messgerät 4500 PRO DE von Voltcraft. In unseren Testumgebung ist das Netzteil nicht hörbar (Ambiente 35 dBA, Netzteil nicht messbar < 35 dBA).

Nachdem Ausschalten des Systems läuft der Lüfter des Netzteils noch einige Sekunden um auch die restliche, warme Luft aus dem Netzteilgehäuse zu befördern. Wenn das CoolerGenie angeschlossen ist, dann laufen auch die daran angeschlossenen Lüfter noch einige Sekunden nach. Und zwar unabhängig vom gewählten Modus

Fazit

Enermax schafft es einige Features der höheren Netzteilklassen in das RevoBron zu bringen. So zum Beispiel die zwei 12 Volt Schienen und eine Lüftersteuerung als Gimmick on top. Die Kabel des RevoBron sind für das Verlegen in den meisten Gehäusen lang genug und lassen sich dank der flachen Bauweise auch gut verlegen. Außerdem sind alle Stecker des Netzteils nun einheitlich schwarz, das mag zwar banal klingen, doch meist sind zumindest die Stecker für die Grafikkarte andersfarbig, was später den optischen Gesamteindruck trüben kann. Der Lüfter arbeitet sehr leise und dank Dust Free Rotation (DFR) Technologie gelangt auch wesentlich weniger Staub in das Netzteilgehäuse. Vom Preis und von der Ausstattung her ist es dem knapp 30 Cent teurerem Konkurrenzprodukt eine Nasenlänge voraus. In seiner Geräteklasse ist das RevoBron eines der besten Geräte – mehr kann man ohne großen Aufpreis nicht erwarten. Das Netzteil ist ab 84,63 Euro im Handel erhältlich

[​IMG]

Pro
+ Gute Verarbeitung
+ Leiser Lüfter
+ CoolerGenie Lüftersteuerung
+ Flache Kabel
+ Viele Anschlüsse
+ Teilmodular
+ Alle wichtigen Schutzschaltungen

Kontra

Wertung: 8,7/10
