Scythe Kotetsu Mark II TUF Gaming Alliance im Test

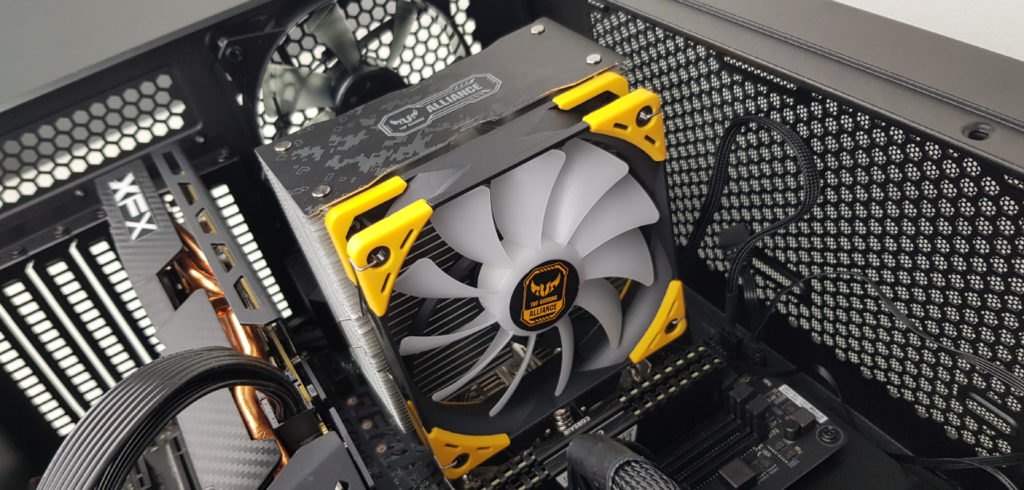

Scythe hat in Zusammenarbeit mit Asus den Kotetsu Mark II CPU-Kühler in der TUF Gaming Alliance Version herausgebracht. Somit haben Lüfter und die Oberseite einen neuen Anstrich im TUF Design erhalten. Zum Einsatz kommt ein Kaze Flex 120 RGB PWM Lüfter, welcher eine Lebensdauer von 120.000 Stunden garantiert. Hinzu kommt das benutzerfreundliche Befestigungssystem, der asymmetrische Aufbau und die geringe Höhe des Kühlkörpers. Wie das Ganze in der Praxis aussieht, seht ihr in unserem Test.

[​IMG]


Bevor wir mit unserem Test beginnen, bedanken wir uns bei Scythe für die freundliche Bereitstellung des Testmusters.



Verpackung, Inhalt, Daten

Verpackung:

[​IMG] [​IMG]

Nicht nur der Kotetsu Mark II TUF selbst auch die Verpackung kommt im TUF Gaming Alliance Design daher. Auf der Front sehen wir die Logos von Scythe und TUF Gaming Alliance, die unterstützten Sockel, den RGB Support, eine Abbildung des Lüfters und den Produktnamen. Auf der Seite sehen wir technische Zeichnungen des Kühlers und des Lüfters und die Maße dazu, ebenfalls sind die technischen Daten abgebildet.

[​IMG] [​IMG]

Im Inneren sind die Kühler zum Transportschutz in Schaumstoff eingelegt. Weiter finden wir noch den Kaze Flex 120 RGB PWM Lüfter eine Box mit dem Montagezubehör.

Lieferumfang:

[​IMG]

Der Lieferumfang ist sehr umfangreich, neben dem Montagezubehör für gängige AMD und Intel Sockel befinden sich noch eine Anleitung, vier Lüfterklemmen, um nach Bedarf einen weiteren Lüfter anzubringen und Wärmeleitpaste in dem Karton.

Technische Daten:


CRYORIG M9 Plus
Maße mit Lüfter L x B x H 136 x 85 x 154 mm
Gewicht mit Lüfter 645 g
Heatpipes 4 x 6 mm
Lüfter 120 x 120 x 27 mm
Drehzahl 300 +- 200 ~ 1200 U/min +- 10 %
Lautstärke 4 – 24,9 dBA
Fördervolumen 87 m³/h
Statischer Druck 1,05 mmH2O


Im Detail

[​IMG] [​IMG]

Beginnen wir mit dem Kühlkörper und schauen uns diesen genauer an. Was einem sofort auffällt, ist die Topplate mit dem TUF Gaming Alliance Logo und dem Design, welches durch die verwendeten Farben sehr dezent ist. Der Slim-Tower besitzt eine Höhe von 154 mm und passt somit in die meisten Standardgehäuse. An den Außenseiten der Alufinnen befinden sich Einkerbungen, diese dienen zur Befestigung des Lüfters. Ein zweiter kann bei Bedarf nachgerüstet werden.

[​IMG]

Die Bodenplatte des Scythe Kotetsu Mark II TUF besteht aus Kupfer und wurde vernickelt. Die vier 6 mm Heatpipes durchlaufen die Bodenplatte und teilen sich links und rechts im Lammelenblock, um eine bessere Wärmeabfuhr zu ermöglichen.

[​IMG] [​IMG]

Der beiliegende Kaze Flex 120 RGB bringt durch seine gelben Anti-Vibrations-Gummiecken und der integrierten RGB-Beleuchtung, Farbe ins Spiel. Durch den hellen Rotor kommt die RGB-Beleuchtung gut zur Geltung. Der Lüfter selbst verfügt einen 4-Pin-RGB-Anschluss, um diesen direkt an einem Mainboard oder einer RGB-Steuerung anzuschließen und einen weiteren 4-Pin-RGB-Anschluss, um noch einen Lüfter anzubinden. Der Lüfterdrehzahlbereich liegt hier bei 300 – 1200 Umdrehungen pro Minute, dabei soll sich der Geräuschpegel im Bereich zwischen 4 – 24,9 dBA bewegen.

[​IMG] [​IMG]

Zusammengebaut beträgt die Tiefe des Scythe Kotetsu Mark II TUF gerade einmal 85 mm, diese gekoppelt mit dem asymmetrischen Design, ermöglicht die uneingeschränkte Nutzung der Speicherbänke.

Praxistest

Testsystem

Testsystem
Grafikkarte XFX Radeon RX 580 GTS XXX Edition
CPU AMD Ryzen 5 2600
Mainboard ASUS ROG Strix B450-F Gaming
Gehäuse CoolerMaster MasterBox K500
SSD Samsung SSD 960 EVO 250GB, M.2
Netzteil Sharkoon SilentStorm Cool Zero 650W
CPU-Kühler Scythe Kotetsu Mark II TUF Gaming Alliance
Lüfter 3x 120 mm

Einbau

[​IMG] [​IMG]

Die Montage gestaltet sich recht einfach auf unserem AM4-Board, denn es kann die vorhandene Backplate genutzt werden. Diese wird dann mit vier Abstandshaltern und den zwei AMD Halterungen verschraubt. Jetzt wird die CPU nur noch mit Wärmeleitpaste versehen und der Scythe Kotetsu Mark II TUF kann dank der vormontierten Mountingbar direkt verschraubt werden. Die Schrauben der Mountingbar sind mit Federn ausgestattet und sorgen somit für einen gleichmäßigen Anpressdruck.

Temperaturen

[​IMG]

Kommen wir zu den Temperaturen: Diese messen wir in vier verschiedenen Szenarien Idle, Gaming, Prime 95 und Prime 95 mit maximaler Lüfterdrehzahl. Jedes Szenario lassen wir 30 Minuten laufen und geben dann die durchschnittliche Temperatur wider. Das Gehäuse ist dabei geöffnet und alle Gehäuselüfter wurden abgesteckt, dies machen wir, um das Ergebnis so neutral wie möglich zu halten. Zum Testzeitpunkt haben wir eine Raumtemperatur von 22 Grad Celsius. Wie man an den Temperaturen erkennen kann, bietet der Scythe Kotetsu Mark II TUF eine gute Kühlleistung, selbst unter Prime 95 beträgt die Durchschnittstemperatur nach 30 Minuten 49 Grad Celsius.

Lautstärke

[​IMG]

Zu guter Letzt die Lautstärke, hier nehmen wir die Standard-Lüfterkurve des Mainboards, welche Temperaturabhängig ist. Wie auch schon bei den Temperaturen nutzen wir die vier Szenarien, gemessen wird die Lautstärke in einem Abstand von 50 cm und das bei geöffnetem Gehäuse. Der Sweetspot liegt hier bei ca. 800-900 Umdrehungen pro Minute. Ab da hört man langsam den erzeugten Luftstrom. Auch bei dieser niedrigen Drehzahl ist Kühlleistung gut.

Fazit

Der Scythe Kotetsu Mark II TUF ist ab ca. 43 Euro erhältlich, mit seinem Design und der RGB-Beleuchtung ist er auf jeden Fall ein Hingucker. Doch er weiß auch in puncto Verarbeitung und Kühlleistung zu überzeugen und das trotz der kompakten Baugröße. Auch der mitgelieferte Kaze Flex 120 RGB Lüfter selbst ist bei maximaler Drehzahl nie wirklich auffallend laut. Somit vergeben wir 8,5 von 10 Punkten und unsere Empfehlung.

PRO
+ Design
+ Verarbeitung
+ Kühlleistung
+ Leiser Betrieb möglich
+ RGB-LEDs
+ Push-Pull-Konfiguration optional nutzbar
+ Gute Speicherkompatibilität

KONTRA
– Preis

[​IMG]
Wertung: 8,5/10
