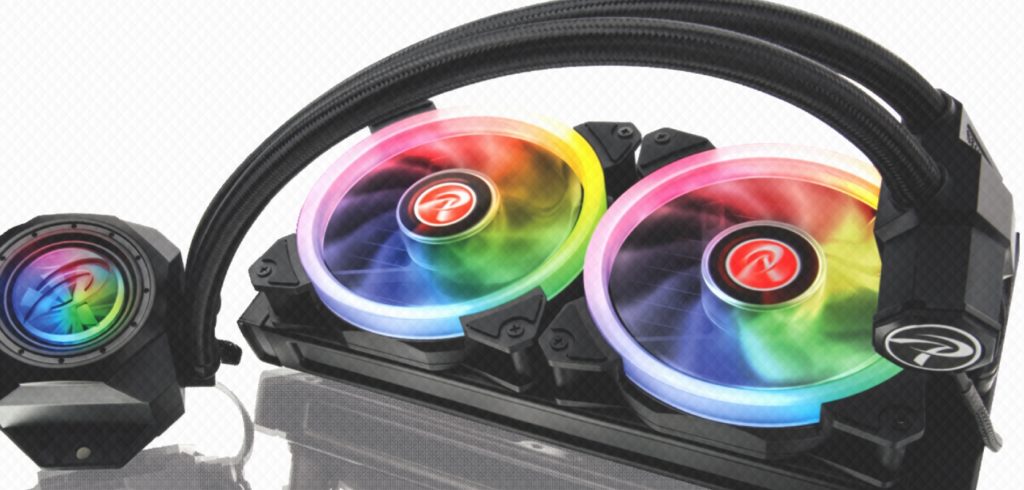

Mit der ORCUS 240 wird heute eine neue, All in One Wasserkühlung aus dem Hause Raijintek geboren. Bei der Findung eines Produktnamens bedient sich Raijintek gerne der griechischen Mythologie, so auch in diesem Fall. Wobei Orcus lateinischer Ableitung ist, im Deutschen ist Horkos gebräuchlicher. Er ist ein Nachkomme der Göttin der Zwietracht – Eris. Er hat viele Geschwister, darunter auch Hunger, Schmerz, Lüge und Mord. In dem epischen Lehrgedicht „Werke und Tage“ erfolgt er Richter, die aus Bestechlichkeit falsche Urteile fällen, zudem weihen sich ihm die Erinyen, die Rachegöttinnen. Auf die Wasserkühlung bezogen sollte die Orcus 240 mit bösen Temperaturen kurzen Prozess machen. Und das sollte dank vieler kleiner, interessanter Features auch kein Problem sein. Ob dem wirklich so ist, zeigen wir Euch nun im folgenden Test.

Bevor wir nun mit dem Test beginnen, danken wir Raijintek für die freundliche Bereitstellung des Testsamples und wünschen uns für die Zukunft eine weiterhin enge und gewinnbringende Zusammenarbeit.

Verpackung, Inhalt, Daten

Verpackung

Die Orcus kommt in einer dezenten weißen Verpackung mit farbigen Aufdrucken. Auf der Vorderseite ist neben Herstellerlogo und Modellbezeichnung auch ein Bild der Orcus aufgedruckt. An einer der Seiten finden wir die Information, dass es diese All in One Wasserkühlung in zwei Versionen gibt. Der Unterschied zwischen den beiden Versionen liegt bei den Lüftern. Während unsere reguläre Version zwei 120-mm-RGB-Lüfter enthält, besitzt die Core-Version gar keine Lüfter. Das kennen wir so auch schon von der Triton. Auf der Unterseite der Verpackung finden wir die technischen Spezifikationen.

Inhalt

Neben der Orcus Kombination aus Radiator, Pumpe und Kühlblock befinden sich noch folgende Gegenstände im Lieferumfang:

• 1x RGB Anschlusskabel
• 1x Control Hub
• 1x Kühlflüssigkeit zum Nachfüllen
• 1x Box mit Montagematerial
• 1x Bedienungsanleitung
• 1x Funkfernbedienung
• 2x 12025 RGB-PWM-Lüfter

Daten

Details

Die Orcus kommt mit einigen Besonderheiten, so beherbergt der Kühler selbst nicht die Pumpe, stattdessen verfügt der Kühler über eine Flussanzeige in Form eines Propellers. Das Gehäuse des Kühlers dient auch gleichzeitig als Ausgleichbehälter. An der Oberseite befindet sich ein Schraubverschluss, über den die Kühlung nachgefüllt werden kann. Vom Kühler geht ein, mit Gewebe ummanteltes Kabel ab, welches an RGB-Controller Anschluss findet. Die Schläuche sind ebenfalls mit einem schwarzen Gewebe ummantelt und mit den Schläuchen kommt ein weiteres außergewöhnliches Feature. Denn die Pumpe befindet sich in einem kleinen Gehäuse, welches direkt in den Schlauch eingesetzt ist. Die Pumpe wird über ein normales 3-Pin Lüfter-Kabel mit Strom versorgt. Diese Art der Positionierung soll dafür sorgen, dass keine Vibrationen auf den Kühler oder den Radiator übergehen – dadurch sollten weniger Geräusche entstehen. Die Schläuche sind fest mit Radiator, Pumpe und Kühler verbunden.

Der Radiator besteht aus Aluminium und ist nur 25 mm dick. In Verbindung mit den Lüftern ergibt sich so eine Gesamthöhe von nur 50 mm. Damit dürfte der Einbau in den meisten Gehäusen ohne Probleme möglich sein. An einer Seite verfügt der Radiator über eine Rändelschraube zu Entlüftung des Systems. Das dürfte vor allem beim Nachfüllen sehr hilfreich sein. Die Qualität der Lackierung ist sehr gut, nur in einem bestimmten Winkel schimmert das Aluminium leicht durch. Das ist kein Mangel, das die Lackschicht nicht zu dick sein darf, da dies die Leistung beeinträchtigen würde.

Wir kommen noch einmal auf den Kühler zurück. An der Vorderseite können wir durch ein Sichtfenster den kleinen, weißen Propeller sehen, der anzeigt, wie schnell sich die Flüssigkeit bewegt. In das Sichtfenster ist das Raijintek „R“ eingelassen. An der Seite ist die Einfüllöffnung zu sehen. An der Unterseite sorgt eine Kupferplatte für den Wärmeaustausch. Hier ist alles verschraubt, sodass auch die spätere Wartung keine Probleme machen sollte (insofern erforderlich).

Bei den beiden Lüftern handelt es sich um die IRIS 12 Rainbow RGB-Lüfter von Raijintek. Allerdings sind die Lüfter der Orcus etwas anders, zwar verfügen diese Lüfter auch über einen 4-Pin-Lüfter-Anschluss, haben aber einen anderen RGB-Anschluss. Dass ist Kompatibilität zu RGB-Headern geschuldet.

Für die Steuerung der Beleuchtung ist eine kleine schwarze Controller Box verantwortlich. Dabei handelt es sich allerdings nicht um dieselbe Box, wie wir sie bereits von den IRIS 12 RGB-Lüftern kennen. Denn die Controller Box der Orcus ist kompatibel zu Mainboards mit RGB-Header. Zudem wird eine Funkfernbedienung mitgeliefert. Dadurch ergibt sich die Wahl zwischen dem Betrieb am RGB-Header oder Standalone über die Fernbedienung. Die Orcus belegt drei der Anschlüsse, so bleiben noch fünf weitere Anschlüsse für RGB-Lüfter übrig.

Dies ist das Kabel über, welches die RGB-Controllerbox mit dem RGB Header des Mainboards verbunden werden kann. Da das Mainboard in unserem Testsystem über keinen RGB-Header verfügt, betreiben wir die Controller Box im Standalone-Betrieb.

Praxis

Testsystem

In unserem Testsystem kommt ein i5-4670k zum Einsatz. Prozessoren der Haswell Reihe sind als Hitzköpfe bekannt, daher eignen sich diese Prozessoren sehr gut für den Test von CPU-Kühlungsmethoden. Zudem ergibt sich so auch die Möglichkeit herauszufinden, wie gut die Kühlleistungen bei moderater Übertaktung ausfallen.

Einbau

Der Einbau der Orcus ist denkbar einfach. Zuerst montieren wir die Lüfter auf den Radiator und befestigen den Radiator dann im Deckel unseres Antec P110. Anschließend montieren wir über Schrauben und Abstandshalter die Backplate mit dem Mainboard, das klappt bei dem bereits im Gehäuse montierten Mainbord sehr gut. Zum Schluss wird einfach nur die mitgelieferte Wärmeleitpaste aufgetragen (Nicht vergessen die Schutzfolie zu entfernen!) und der Kühler mit der Backplate verschraubt. Die RGB-Anschlüsse der Lüfter und des Kühlers werden an die RGB-Controllerbox angeschlossen und die Box über einen Molex-Stecker mit dem Netzteil verbunden. Die Pumpe erhält über einen 3-Pin-Lüfter-Anschluss Strom und wird über das Mainboard gesteuert. Die Lüfter betreiben wir über einen Corsair Commander Pro. Die Orcus ist bereits vorbefüllt, sodass wir sofort loslegen können. Praktischerweise legt Raijintek eine Flasche Kühlflüssigkeit zum Nachfüllen bei.

Bereits beim ersten Einschalten sind wir von der Leuchtkraft der Orcus überrascht. Der Kühler mit seiner Flussanzeige erinnert uns an den ARK-Reaktor von Ironman. Und obwohl die Pumpe mit 100% Leistung betrieben wird, ist sie nicht zu hören.

Beleuchtung & Effekte

Temperaturtest

Für unsere Temperaturtests verwenden wir drei Szenarien. Wir messen die Temperaturen im Idle Betrieb sowie im Gaming Betrieb und unter CPU Volllast durch Prime95. Für die letzten beiden Szenarien lassen wir die Temperaturen ansteigen, bis diese sich eingependelt haben. Anschließend lesen wir die Ausgabewerte der verbauten Temperatursensoren ab und gleichen diese zusätzlich ab, indem wir die Temperatur direkt am CPU-Sockel messen. Dafür benutzen wir ein Infrarotthermometer.

Um die Lüfter der Orcus zu steuern, verwenden wir den Commander Pro von Corsair. Um eines vorwegzunehmen, die ausgelesenen Drehzahlen sind richtig, aber die Drehzahlen im Diagramm mit der Kurve für die Lüfter zeigt als maximale Drehzahl 4.000 U/Min. an. Das ist natürlich nicht korrekt und wird von uns im Test berücksichtigt. Den Prozessor haben wir für diesen Test auf 4 GHz getaktet.

In unserem ersten Temperaturtest verwenden wir feste Drehzahlen bei jeweils 25% (450 U/Min.), 50% (900 U/Min.), 75% (1.350 U/Min.) und 100% (1.800 U/Min.). Die Pumpe läuft dabei permanent mit 5500 U/Min. und ist trotz dieser hohen Drehzahl nicht zu hören. Die Lüfter dagegen sind unterhalb von 800 U/Min. nicht aus dem System herauszuhören. Erst ab etwa 900 U/Min. können wir den Luftstrom hören.

Im nächsten Test nutzen wir eine Kurve zur Steuerung der Lüfter. Dies stellt das wohl gängigste Szenario beim Nutzer dar. Unsere Kurve ist ein ausgewogener Kompromiss aus Lautstärke und Leistung. Zum besseren Verständnis haben wir für Euch die Temperaturen in die Kurve eingezeichnet. Dank dieser Kurve liegt die Lüftergeschwindigkeit im Idle Betrieb bei nur 400 U/Min. Im Gaming Einsatz steigt die Drehzahl bei 59 auf bis zu 1.050 U/min. an. Dabei sind dann leichte Geräusche des Luftzugs zu hören.

In beiden Tests liegen die Geräuschpegel im Gaming Betrieb bei 28 dB(A). Unter Volllast bewegt sich der Geräuschpegel mit 32 dB(A) innerhalb der Toleranzen – der Hersteller gibt maximal 30 dB(A) an.

Fazit

Der Launch der Raijintek Orcus startet heute mit einer sensationellen, unverbindlichen Preisempfehlung von 109 Euro. Dafür erhält der Käufer eine optisch ansprechende und leistungsfähige Wasserkühlung. Ergänzende Features wie die Möglichkeit Flüssigkeit nachzufüllen, das System zu entlüften und die Flussanzeige, krönen das Ganze noch. Praktischerweise lässt sich die Beleuchtung über die RGB-Controller Box mit einer Funkfernbedienung als auch über den RGB-Anschluss des Mainboards steuern. Entgegen unseren Befürchtungen stört es gar nicht, dass die Pumpe in den beiden Schläuchen sitzt. Da hat den praktischen Effekt, dass die Vibrationen der Pumpe nicht an das Gehäuse übertragen werden.

Die Orcus gibt es auch noch in einer Core Edition ohne die beiden Lüfter. Hierfür liegt die unverbindliche Preisempfehlung bei 85 Euro. In naher Zukunft wird es auch eine 120 mm und eine 360-mm-Version der Orcus geben.

Wir vergeben 9,6 von 10 Punkten und vergeben neben unserem Gold Award auch den Preis-/Leistungs-Award.

Pro:
+ Verarbeitung
+ Design
+ Nachfüllbar
+ Entlüftung
+ RGB Steuerung über Box o. RGB Header
+ Flussanzeige
+ Schöne RGB Effekte
+ Entkoppelte Pumpe
+ Preis

Kontra:
– Nichts

Wertung: 9,6/10
