Cooler Master H500P Mesh Phantom Gaming Edition im Test

Das Cooler Master MasterCase H500P haben wir bereits Ende 2017 getestet. Heute schauen wir uns mit dem H500P Mesh Phantom Gaming Edition eine besondere Version dieses Gehäuses an. Neben einer deutlich luftdurchlässigeren Front verfügt das Gehäuse über ein optisch sehr ansprechendes Phantom Gaming Design. Wie sich die Mesh-Front bemerkbar macht und ob das Design zu gefallen weiß, erfahrt ihr nun bei uns im Test.


[​IMG]


Bevor wir nun mit unserem Test beginnen möchten wir uns bei unserem Partner Cooler Master für die freundliche Bereitstellung des Gehäuses sowie für das in uns gesetzte Vertrauen bedanken.



Verpackung, Inhalt, Daten

Verpackung



Anders als das von uns getestete H500P kommt das H500P Mesh Phantom Gaming Edition in einem braunen Karton mit schwarzen Aufdrucken. Auf der Vorder- und auch auf der Rückseite finden wir neben Herstellerlogo und Modellbezeichnung auch jeweils eine Abbildung des Gehäuses. An den Seiten finden wir Informationen zu den technischen Spezifikationen.


Inhalt



Im Inneren ist das Gehäuse sicher zwischen zwei Blöcken aus Hartschaum untergebracht. Zusätzlichen Schutz bietet die Tasche, in der das Gehäuse steckt. Durch die Tasche kann das Gehäuse auch sehr einfach aus der Verpackung entnommen werden. Der Lieferumfang befindet sich in einer kleinen schwarzen Box und beinhaltet:

  • Montageschrauben
  • Kabelbinder
  • Montagerahmen für dritten Frontlüfter
  • Lüfter-Adapter
  • Mikrofasertuch

Das Heft mit den Garantiebestimmungen sowie die Bedienungsanleitung liegen ganz ob den in der Verpackung.


Daten

Technische Daten
Gehäuseart
Farbe
Midi Tower
Gunmetal/Schwarz
Abmessungen
Gewicht
Material
544 x 242 x 542 mm (T x B x H)
11,3 kg
Stahl, Kunststoff, gehärtetes Glas
Mainboard Unterstützung Mini-ITX, Micro-ATX, ATX, E-ATX
Slots für Erweiterungskarten 7x horizontal
2x vertikal
Front I/O 2x USB 3.0
2x USB 2.0
2x 3,5 mm Audio-Anschlüsse
Laufwerkseinschübe 2x 3,5″/2,5″
4x 2,5″
Vormontierte Lüfter Vorne: 2x 200 mm Lüfter RGB, max. 800 U/Min.
Hinten: 1x 140 mm Lüfter, max. 1.200 U/Min.
Lüfter Unterstützung Oben: 3x 120 oder 2x 140 mm oder 2x 200 mm
Vorne: 3x 120 oder 2x 140 mm oder 2x 200 mm
Hinten: 1x 120/140 mm
Radiatoren Unterstützung Oben: 120/140/240/280/360 mm*
Vorne: 120/140/240/280/360 mm
Hinten: 120/140 mm
Max. Grafikkartenlänge
Max. CPU-Kühler Höhe
412 mm
190 mm
Hinweis* Radiator + Lüfter darf max. 55 mm dick sein


Details



Die Front des MasterCase H500P Mesh Phantom Gaming Edition wird von einer Abdeckung aus Kunststoff und Meshgitter geziert. Das Meshgitter sorgt anders als die vom normalen H500P bekannte Acryl Abdeckung nich nur für einen freien Blick auf die beiden vormontierten 200 mm RGB Lüfter, sondern auch für einen deutlich besseren Luftdurchsatz. Die beiden Lüfter sind an ein Y-Kabel angeschlossen, welches an den RGB Anschluss des Mainboards oder eine entsprechende Steuerung von Cooler Master eingesteckt wird. Diese Steuerung ist nicht im Lieferumfang enthalten. Auch an den Seiten der Abdeckung sind Belüftungsöffnungen mit einem Meshgitter eingelassen. Die Öffnungen bekommen durch das Strebewerk einen industriellen Look, der an alte Werkshallen der Stahlindustrie erinnert. Die Frontabdeckung lässt sich mit sanfter Gewalt vom Gehäuse lösen. Das I/O-Feld bleibt dabei mit dem Gehäuse verbunden. Unter der Verkleidung ist Platz für verschiedene Lüfter-Konfigurationen und auch der Einsatz von Radiatoren ist kein Problem. Im Gegensatz zur normalen Version verfügt die Phantom Gaming Edition über rote und graue Akzente auf der Front.

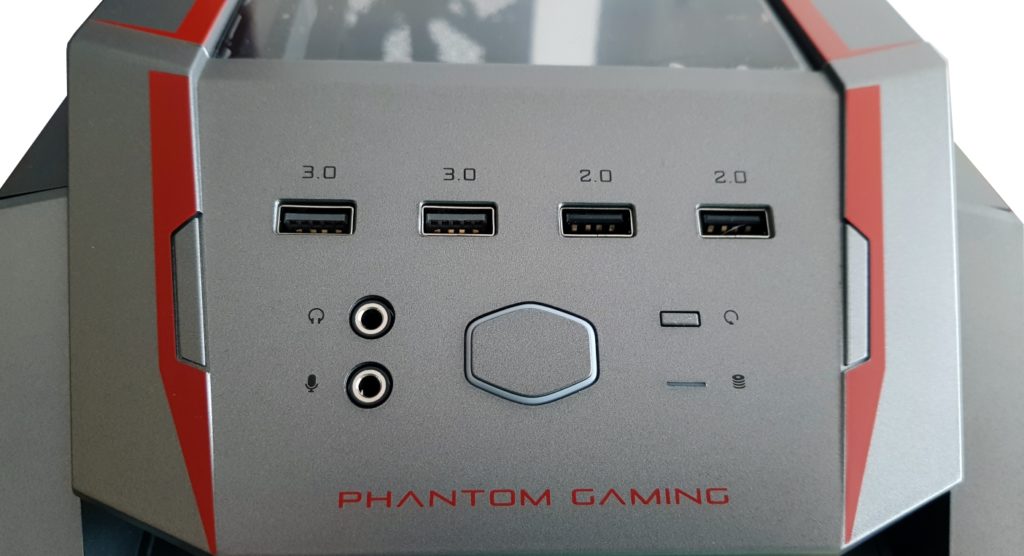

Das Front-I/O befindet sich im Deckel. Auffällig ist der Ein-/Ausschalter in der Mitte, denn dieser ist in seiner Form an das Cooler Master Logo angelehnt und leuchtet in Betrieb weiß. Neben zwei Audio Anschlüssen, jeweils einem Paar USB 2.0 und USB 3.0 Anschlüssen findet sich hier noch eine HDD LED sowie der Resetschalter. Die Anzahl an Anschlüssen entspricht dem Standard. Zudem werden hier die Designelemente der Front weiter geführt.




Das Design der Frontabdeckung zieht sich weiter über die Abdeckung der Oberseite. Hier finden wir statt des Meshgitters mittig ein großes Sichtfenster aus Acrylglas und seitlich das Design mit den Streben. Auch die farblichen Akzente der Front werden hier an den Seiten weiter fortgeführt. Unter der Verkleidung ist Platz für zahlreiche Lüfterkonfigurationen, selbst der Einsatz von Radiatoren mit bis zu 30 mm Dicke ist kein Problem. Das Teil, auf dem die Lüfter montiert werden können, lässt sich auch entfernen. So können dann auch im Deckel zwei 200 mm Lüfter montiert werden.




Bei der Abdeckung finden wir auch eine Verbesserung gegenüber dem H500P, denn hier hatten wir uns damals beschwert, dass sich die Abdeckung zu leicht lösen lässt. Beim H500P Mesh wird dies durch eine Schraube auf der Gehäuserückseite verhindert – die Abdeckung sitzt somit bombenfest.




Auf der Rückseite finden wir unten den Einbauplatz für das Netzteil. Darüber sind die Slots für Zusatzkarten sowie die Öffnung für das I/O-Shield des Mainboards. Eine Besonderheit sind die beiden vertikal angeordneten extra Slots. Hierdurch ist es möglich, eine Grafikkarte vertikal einzubauen. Dabei ist allerdings zu beachten, dass die Abmessungen des CPU-Kühlers dies zulassen.




Unter dem Gehäuse hat Cooler Master vier großzügig dimensionierte Standfüße mit Gummiauflagen montiert. Damit steht das Gehäuse sicher und fest auf nahezu allen Oberflächen. Im Bereich des Netzteils befindet sich ein Staubschutzfilter, der sich nach hinten herausziehen lässt.




Im Inneren finden wir viel Platz für Hardware und gerade der Verzicht auf die Einbauplätze für 5,25“ Laufwerke prädestiniert das Gehäuse für den Einbau einer Wasserkühlung. Im unteren Bereich sind zwei Abdeckungen verbaut, die sich getrennt voneinander ausbauen lassen. Unter der linken Abdeckung verschwindet das Netzteil, unter der rechten ist ein Festplattenkäfig für zwei 3,5“/2,5“ Laufwerke. Auf der linken Abdeckung sind zwei Halterungen für 2,5“ Laufwerke montiert. Diese können bei Bedarf entfernt und auf der rechten Gehäuseseite verdeckt eingebaut werden. Unterhalb der rechten Abdeckung finden wir den Käfig für die Festplatten – die Montage von 3,5“ Laufwerken erfolgt hierbei werkzeuglos.



Die rechte Seite des Gehäuses wird von einem Seitenteil aus Stahl abgedeckt, das durch zwei Rändelschrauben befestigt wird. Unter der Seitenabdeckung finden wir weitere Abdeckungen, sodass es hier auch denkbar wäre, das Seitenteil aus Stahl durch eines aus Tempered Glas zu ersetzen. Cooler Master wird diese demnächst für etwa 30 Euro zum Kauf anbieten. Allerdings würden wir dann auch auf das tolle Phantom Gaming Design verzichten. Das Design passt hervorragend zu diesem Gehäuse. Dabei handelt es sich auch nicht etwa um ordinäre Aufkleber, sondern um eine echte Lackierung.

Zwischen dem Gehäusegerüst und dem Seitenteil sind bis zu 3 cm Platz für Kabel und Co vorhanden. Die linke Abdeckung ist zum verdeckten Einbau der ganzen Kabel gedacht, während die rechte Abdeckung den großzügigen Ausschnitt zur Montage der Backplate von CPU Kühlern erlaubt. Unterhalb dieser Abdeckung besteht die Möglichkeit, zwei 2,5″ Laufwerke zu montieren.


Praxis

Testsystem

Um das H500P Mesh zu testen, nutzen wir den gleichen Aufbau wie damals beim H500P Review. So können wir die Werte besser miteinander vergleichen. In unserem Aufbau kommt eine etwas ältere Plattform mit Z97 Chipsatz zum Einsatz. Die Grundlage stellt das MSI Z97S SLI KRAIT Edition dar. Darauf setzen wir einen Intel i5 4670k bestückt mit zwei Crucial Ballistix Sport Arbeitsspeicher Riegeln. Zur Kühlung des Prozessors nutzen wir den Enermax ETS-T50 AXE mit einem Cooler Master MasterFan 120 Pro RGB. Für die Grafikleistung ist eine ASUS DUAL RX580 4G zuständig. Als Speicher dient eine
Samsung 860 EVO M.2 SATA SSD mit einer Kapazität von 500GB.


Einbau



Beim Einbau unseres Systems ergeben sich keine größeren Hürden für uns. Scharfe Kanten finden wir bei unserem Zusammenbau nicht und die Kabel lassen sich wunderbar verlegen. Um die Kabel schön verdeckt verlegen zu können, müssen zuvor die Abdeckungen entfernt werden. Die linke Abdeckung ist über zwei Schrauben befestigt, die Abdeckung über der CPU Backplate ist nur geklemmt. Das verdeckte Verlegen der Kabel funktioniert so gut, dass wir uns vorstellen könnten, auch auf der rechten Seite ein Tempered Glas Seitenteil zu verbauen. Zudem ist die vertikale Montage der Grafikkarte möglich. Als Netzteil kommt ein Cooler Master MasterWatt 450 zum Einsatz.


Temperaturen & Lautstärke





Wir messen die Temperaturen mit einem Infrarotthermometer direkt am Kühler. Zudem nutzen wir auch die Werte der verbauten Sensoren und ermitteln einen Mittelwert. Die Temperatur im Idle nehmen wir 30 Minuten nach dem Systemstart ab. Die Temperaturen der Rubrik “Gaming” messen wir, nachdem wir 30 Minuten Overwatch gespielt haben. Um das Maximum zu erreichen, belasten wir den Prozessor mit dem Programm Prime95 etwa 30 Minuten lang. Die Drehzahl steuert unser Mainboard gemäß einer Lüfterkurve.

Die verbauten Lüfter sind während unserer Overwatch Session sehr leise und aus einem Meter Entfernung nicht zu hören. Erst unter Prime95 drehen die Lüfter so auf, dass diese auch wahrnehmbar werden.

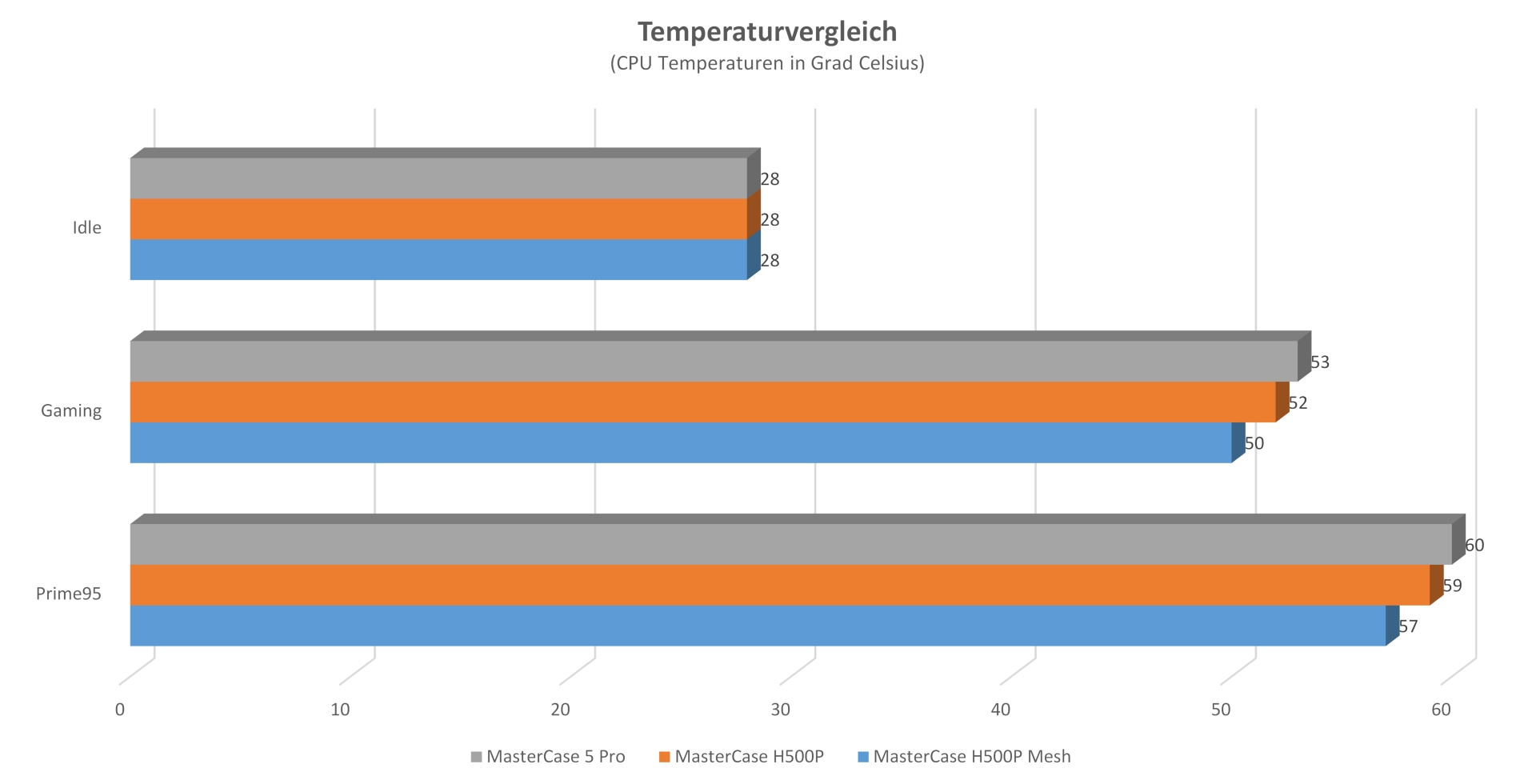

Wie wir anfangs schrieben, lassen wir das H500P Mesh gegen das H500P mit Acrylfront antreten. Zusätzlich nehmen wir auch das MasterCase 5 Pro im Vergleich mit auf. Das Meshgitter in der Front sorgt trotz der gleichen Konfiguration tatsächlich für ein besseres Ergebnis bei den Temperaturen. Cooler Master ist offensichtlich ein Hersteller, der auf die Community hört – das loben wir uns.


Fazit

Mit dem MasterCase H500P Mesh brachte Cooler Master schon eine sinnvolle Ergänzung zum regulären H500P. Jetzt setzt der Hersteller mit der Phantom Gaming Edition noch einen drauf. So können Fans dieser ASRock Marke nun ein System in einem zusammenhängenden Design bauen. Die Phantom Gaming Serie von ASRock ist das sehr breit gefächert. Die unverbindliche Preisempfehlung liegt bei 169,99 Euro – dafür erhält der Käufer ein Gehäuse im modernen Design mit gleich zwei 200 mm großen RGB Lüftern. Das Gehäuse hat sehr viel Platz, sodass auch Custom-Wasserkühlungen ohne weitere Probleme ihren Platz finden. Wir vergeben dem Gehäuse 9 von 10 Punkten und unsere Empfehlung.

Pro:
+ Design
+ Verarbeitung
+ Modularität
+ Guter Airflow
+ Viel Platz
+ 2x 200mm RGB Lüfter
+ Vertikale GPU Montage möglich
+ Abdeckungen verstecken Kabel
+ Variable Netzteilabdeckung
+ Verbesserte Befestigungen

Kontra:
– Acrylscheibe im Deckel dünn


Wertung: 9/10
