Noctua NH-U12A im Test

Noctua bringt mit dem NH-U12A die fünfte Generation der NH-U12 Serie heraus. Der komplett neu entwickelte Kühlkörper mit den 7 Heatpipes und der größeren Oberfläche soll mithilfe der zwei NF-A12 Lüfter auf dem Niveau eines 140 mm Kühlers sein. Wie gut die Kühlleistung wirklich ist, erfahrt Ihr in unserem Test.


Bevor wir nun mit unserem Test beginnen, wollen wir uns bei Noctua für die freundliche Bereitstellung des Testmusters bedanken.


Verpackung, Inhalt, Daten

Verpackung:



Die Verpackung ist im typischen Design und Farbschema von Noctua. Auf der Verpackung sind das Herstellerlogo, der Produktname und die Features zu sehen. Auf der linken Seite werden die Features kurz erläutert und auf der rechten Seite sind die technischen Details des Kühlkörpers und der Lüfter sowie der Lieferumfang zu sehen.




Beim Öffnen der Verpackung kommt zuerst ein Karton mit dem Zubehör und dem Montagematerial zum Vorschein. Darunter befindet sich der sicher verpackte NH-U12A, auf dem die beiden NF-A12 Lüfter vormontiert sind.


Lieferumfang:


Im Lieferumfang befinden sich neben dem CPU-Kühler zwei Low-Noise-Adapter (L.N.A), ein 4-pin PWM Y-Kabel, das SecuFirm2 Montagesystem (unterstützte Sockel siehe technische Daten) und NT-H1 Wärmeleitpaste.


Technische Daten:

Technische Daten Noctua NH-U12A
Abmessungen 125 x 112 x 158 mm (B x T x H)
Gewicht 760 g (ohne Lüfter), 1220 g (mit Lüfter)
Material Kupfer (Boden und Heat-Pipes), Aluminium (Kühlrippen), verlötet & vernickelt
Bauart Tower-Kühler
Unterstützte Sockel Intel: LGA1150, LGA1151, LGA1155, LGA1156, LGA2011, LGA2066
AMD: AM4, AM3(+), AM2(+), FM1, FM2(+)
Heatpipes 7
Lüfter 2x 120x120x25mm, 450-2000rpm, 102.1m³/h, 22.6dB(A)
Lager Selbststabilisierende Öldruck Lager


Im Detail

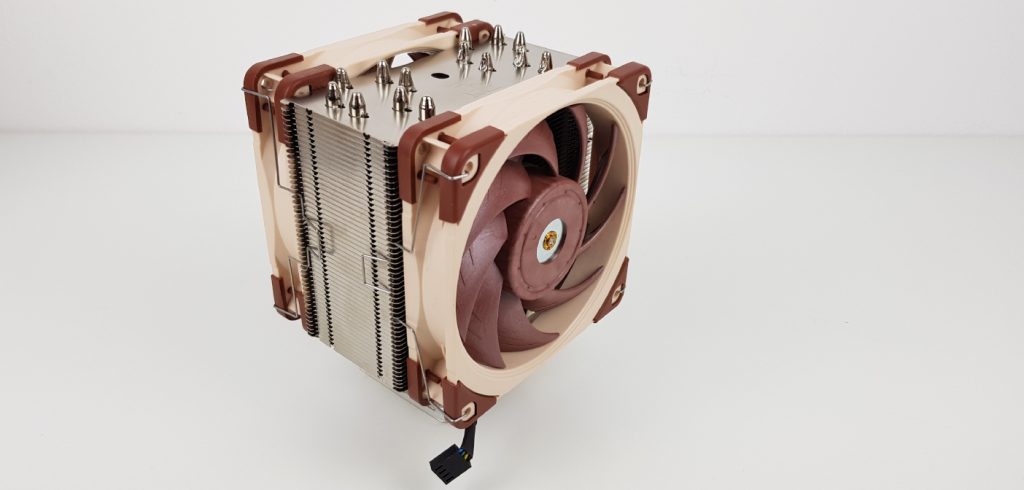

Der Kühlkörper des Noctua NH-U12A scheint auf den ersten Blick nichts Besonderes zu sein – doch wenn man genauer hinschaut, gibt es paar kleine Feinheiten, die ihn von anderen Kühlkörpern unterscheiden. Eine davon ist die Verlötung der Kühlrippen mit den Heatpipes. Bei vielen Kühlkörpern werden diese hingegen nur durch ein einfaches Pressverfahren miteinander verbunden, wodurch sich die Verbindung über die Jahre und den vielen Temperaturwechseln lockern kann. Hinzu kommen die optimierte 7-Heatpipe-Konstruktion und die 37 % größere Finnenoberfläche im Vergleich zum NH-U12S.



Mitgeliefert werden zwei NF-A12x25 Lüfter, welche dank innovativer aerodynamischer Konstruktionsmaßnahmen neue Bestmarken in Sachen Silent-Kühlleistung setzen. Mit einem Geschwindigkeitsbereich von 450 – 2000 RPM und einer maximalen Geräuschentwicklung von 22,6 dB(A), sollen diese dem Noctua NH-U12A im Push/Pull Betrieb zur Top-Kühlleistung verhelfen.



Die Bodenplatte besteht aus vernickeltem Kupfer und bietet durch die sieben Heatpipes, eine sehr große Oberfläche. Die mitgelieferten Low-Noise-Adapter, begrenzen die maximale Drehzahl auf 1700 Umdrehungen pro Minute, um einen noch leiseren Betrieb zu ermöglichen. Des Weiteren liegt noch ein Y-PWM-Kabel sowie die NT-H1 Wärmeleitpaste dabei.



Mit einer Gesamthöhe von 158 mm ist der Noctua NH-U12A so konstruiert, dass er in die meisten Tower-Gehäuse passt. Durch seine asymmetrische Bausweise ist der Kühler auf Mainstream-Plattformen (AM4, LGA115X) 100 % kompatibel mit Speichermodulen, die höhere Heat-Spreader besitzen. Beim Sockel LGA2066 sollten die Module maximal eine Bauhöhe von 42 mm haben.

Praxistest

Testsystem

Testsystem
Grafikkarte XFX Radeon RX 580 GTS XXX Edition
CPU AMD Ryzen 5 2600
Mainboard Biostar X470GTN
Gehäuse NZXT H200i
SSD Samsung SSD 960 EVO 250GB, M.2
Netzteil Sharkoon SilentStorm Cool Zero 650W
CPU-Kühler Noctua NH-U12A
Lüfter 2x 120 mm


Einbau



Der Einbau des NH-U12A geht bei unserem AM4-Board recht einfach vonstatten. Die vorhandene Backplate kann weiterhin genutzt werden – es werden lediglich vier Abstandshalter, vier Schrauben und zwei Mountingbars für die Befestigung des Kühlers benötigt. Ist dies geschehen, kann die mitgelieferte NT-H1 Wärmeleitpaste aufgetragen werden. Nun kommt der beiliegende Schraubendreher zum Einsatz, indem der Kühlkörper mit den Mountingbars verschraubt wird. Trotz, dass wir den Kühler in ein ITX-Gehäuse setzen, verläuft die Montage  der Lüfter problemlos.


Temperaturen & Lautstärke


Kommen wir zu den Temperaturen: Diese messen wir in vier verschiedenen Szenarien: Idle, Gaming, Prime 95 und Prime 95 mit maximaler Lüfterdrehzahl. Jedes Szenario lassen wir 30 Minuten laufen und geben dann die durchschnittliche Temperatur wieder, außer bei Prime 95 dort geben wir die maximale Temperatur nach 30 Minuten wieder. Das Gehäuse ist dabei geöffnet und alle Gehäuselüfter wurden abgesteckt, dies machen wir, um das Ergebnis so neutral wie möglich zu halten. Zum Testzeitpunkt haben wir eine Raumtemperatur von 24 Grad Celsius.
Auch wenn die Temperaturen manch einem hoch erscheinen sollten, darf man hier nicht vergessen, dass es sich hier um ein ITX-System handelt. Der Noctua bietet in allen Testszenarien eine gute Kühlleistung, auch bei Prime 95 macht er eine gute Figur. Bei der Lautstärke liegt der Sweetspot bei ca. 800-900 Umdrehungen pro Minute. Ab da hört man langsam den erzeugten Luftstrom. Beim Gaming ist der Noctua NH-U12A mit einer Drehzahl von ca. 900-1000 Umdrehungen pro Minute nicht aus dem System herauszuhören – alle anderen Komponenten sind deutlich mehr zu hören. Bei maximaler Drehzahl (2000 RPM) sind die Lüfter deutlich zu hören.


Fazit

Der NH-U12A von Noctua ist momentan für ca. 100 € im Handel erhältlich, was selbst für einen Noctua Kühler teuer ist. Jedoch bekommt man dafür auch etwas geboten. Denn wie gewohnt sind Verarbeitung und Qualität top, dazu gesellt sich die kompakte Bauweise mit Spitzenkühlleistung. Dadurch ist es auch möglich, den NH-U12A ist kleineren Gehäusen zu nutzen. Nicht zu vergessen ist auch die Speicherkompatibilität, die bei anderen größeren Kühlern nicht gegeben ist.
All das bewegt uns dazu dem Noctua NH-U12A unseren Spitzenklasse-Award mit einer Wertung 9,1/10 zu verleihen.

Pro
+ Leise
+ Kühlleistung
+ Speicherkompatibilität bei Mainstream-Sockeln
+ Montage
+ Verarbeitung

Kontra
– Preis


Wertung: 9.1/10
