Biostar X470NH im Test

Mit dem Biostar X470NH bietet der Hersteller das derzeit günstigste AM4 Mainboard im MIni ITX Format am Markt an. Das Mainboard ist bereits ab 92,50 Euro im Handel erhältlich. Mit einem Update kommt das Mainboard auch mit vielen der neueren Prozessoren zurecht. Was erhält der geneigte Käufer für sein Geld und wo hat der Hersteller den Rotstift angesetzt? Das finden wir nun heraus, denn Biostar hat uns für ein Review ein Mainboard zur Verfügung gestellt.

Verpackung, Inhalt, Daten

Verpackung & Inhalt



Die Verpackung des Biostar X470NH ist einfach gestaltet. Irritierend ist, dass die Bezeichnung auf der Verpackung ohne das „H“ am Ende auskommen muss. Auf der Vorderseite sind Modellbezeichnung und Hersteller-Logo zu finden. Außerdem ist hier auch erkennbar, dass sich dieses Mainboard für die 3. Generation der Ryzen-Prozessoren eignen soll. Die Rückseite gibt sich auf den ersten Blick informativer, jedoch werden hier nur PCIe 3.0, HDMI SATA III und USB 3.1 kurz erklärt. Technische Informationen sind auf der Verpackung nicht vorhanden.

Anhand des Lieferumfangs ist zu erkennen wo der Hersteller die Prioritäten beim Biostar X470NH gesetzt hat, dem Preis. Denn außer einem einfachen I/O Shield, zwei SATA Kabeln, Datenträger mit Treibern und einem Quickstart-Guide befindet sich nichts weiter in der Verpackung. Die vollständige Dokumentation zum Mainboard ist als PDF Datei auf dem Datenträger hinterlegt. Das ist unpraktisch, wenn noch gar kein PC zum Abrufen einer solchen Datei vorhanden ist.

Daten
Technische Daten – Biostar X479NH
Sockel
Chipsatz
AM4
X470
Unterstützte Prozessoren AMD A-Series APU
Ryzen APU
Ryzen CPU
Arbeitsspeicher 2x DDR4 DIMM Speicher Slots (max. 32 GB)
Dual Channel DDR4 1866/ 2133/ 2400/ 2667
Dual Channel DDR4 2933(OC)/ 3200(OC)/ 3600(OC)/ 4000(OC)

Jeder Slot unterstützt non-ECC und ECC unbuffered 8/16 GB DDR4 Module
Grafik Abhängig von eingesetztem Prozessor
Unterstützt DX12
Unterstützt HDPC
Speicher 4x SATA III 6 Gb/s Anschlüsse
1x M.2 Slot PCIe 3.0 x4 & SATA III & Gb/s
Netzwerk Realtek RTL8111H
10/ 100/ 1000 Mb/s
Audio ALC887
7.1 Kanäle, Blu-ray Audio
USB 6x USB 3.1 Gen1 (5Gb/s) – 4 hinten und 2 intern
4x USB 2.0 – 2 hinten und 2 intern
Erweiterungsslot 1 x PCI-E 3.0 x16 Slot
(Bristol / Reven Ridge x8 , Summit Ridge x16)
Anschlüsse hinten 1x PS/2 Tastatur/Maus
1x HDMI
1x VGA
1x LAN
4x USB 3.1 Gen1 (5Gb/s)
2x USB 2.0
3x 3,5 mm Audio-Klinke
Anschlüsse intern 4x SATA III 6.0Gb/s
1x USB 2.0 Header (jeder unterstützt 2x USB 2.0)
1x USB 3.1 Gen1 (5Gb/s) Header (jeder unterstützt 2x USB 3.1 Gen1)
1x 4-Pin Power
1x 24-Pin Power
1x CPU Lüfter
1x System Lüfter
1x Front Panel Header
1x Front Audio Header
1x Clear CMOS Header
1x Interner Stereo Lautsprecher Header
1x COM Port Header
1x S/PDIF out Connector
Formfaktor
Abmessungen
Mini ITX
170 x 170 mm

Details



Das Layout sowie die Bauteile des Biostar X470NH zeigen uns wo der Hersteller den Rotstift angesetzt hat. Dies gilt insbesondere für die Kühlung der Spannungsversorgung. So wird etwa nur der Teil, der sich links des Sockels befindet durch einen Kühler bedient. Neben dem 24 PIN ATX-Anschluss verfügt das Mainboard noch über einen 4 PIN-EPS Anschluss. Typisch für Mainboards dieser Größe sind zwei DIMM Slots für Arbeitsspeicher vorhanden. Im oberen Bereich dieser Slots sind die einzigen beiden PWM-Anschlüsse für Lüfter angeordnet. Zwischen dem ATX-Anschluss und den beiden SATA III-Anschlüssen ist der Header zum Anschluss des Frontpanels gelegen. Dies könnte sich später noch als ungünstig erweisen. Zwei weitere SATA III Anschlüsse sind zusätzlich noch über dem PCIe-Anschluss zu finden. Weiter verfügt das Mainboard über einen USB 3.0 und Audio Header. USB 3.2 ist dagegen nicht vorhanden.




An der Rückseite ist die große Halteplatte für CPU-Kühler bereits vormontiert. Unterhalb davon ist der PCIe-M.2-Slot angeordnet. Dieser unterstützt sowohl PCIe 3.0 NVMe als auch SATA III M.2 SSDs. Die Verarbeitung der Lötverbindungen ist sauber und ohne scharfe abstehende Enden. Die externen Anschlüsse am Mainboard sind mit 4x USB 3.0, 2x USB 2.0, P/S2, HDMI, VGA, RJ45 und 3x 3,5 mm Audio-Klinke überschaubar.

Bios



Das Bios des Biodstar X470NH ist aufgeräumt und gut strukturiert. Es ist sowohl in englischer als auch chinesischer Sprache einstellbar. Dabei bietet es alle nötigen Funktionen um auch Komponenten wie Speicher, Prozessor usw. zu optimieren.

Praxis

Testsystem



In den AM4 Sockel des Biostar X470NH stecken wir einen AMD Ryzen 3 3200G. Der Prozessor bietet sich hier an, da das Mainboard bereits über Videoausgänge verfügt. So lässt sich einfach ein kompakter PC zusammenbauen, der auch für Casual-Gamer geeignet ist. Gekühlt wird der Prozessor durch einen Cooler Master G200P Kühler. Dem stehen 2x 8 GB Patriot Viper Blackout Edition DDR 4 Speicher @ 3.200 MHz zur Seite. Auf der Rückseite verbauen wir eine RPFTJ128PDD2EWX NVMe PCIe M.2 SSD mit 128 GB. Für etwas mehr Grafikpower setzen wir eine KFA2 GeForce GTX 1060 mit 3 GB RAM ein. Den Strom liefert ein Chieftec CSN-550C SFX und die Behausung besteht aus einem Fractal Design Era.

Vor Inbetriebnahme

Auf eines müssen wir noch hinweisen: In der CPU-Kompatibilitätsliste sind einige Prozessoren mit einem Sternchen markiert, für deren Betrieb ein BIOS notwendig ist. Unser Prozessor gehört zu diesen. Daher müssen wir ein Update mit einem der Prozessoren machen, die als lauffähig aufgeführt werden. Wir machen dies mit einem AMD A8-9600. Danach funktioniert das Mainboard problemlos mit dem Ryzen 3 3200G.

System-Benchmark



Der Ryzen 3 3200G ist kein Übertaktungswunder, im Betrieb liegt die Taktrate mit 3.998 MHz jedoch stets bei der maximalen Leistungstaktrate. Der Speicher dagegen bedarf noch einer Einstellung, denn mit den Werkseinstellung arbeitet dieser mit einem Takt von 2.132 MHz. Wir aktivieren in unseren Tests das XMP 2.0 Profil für die eine optimale Speicherperformance.

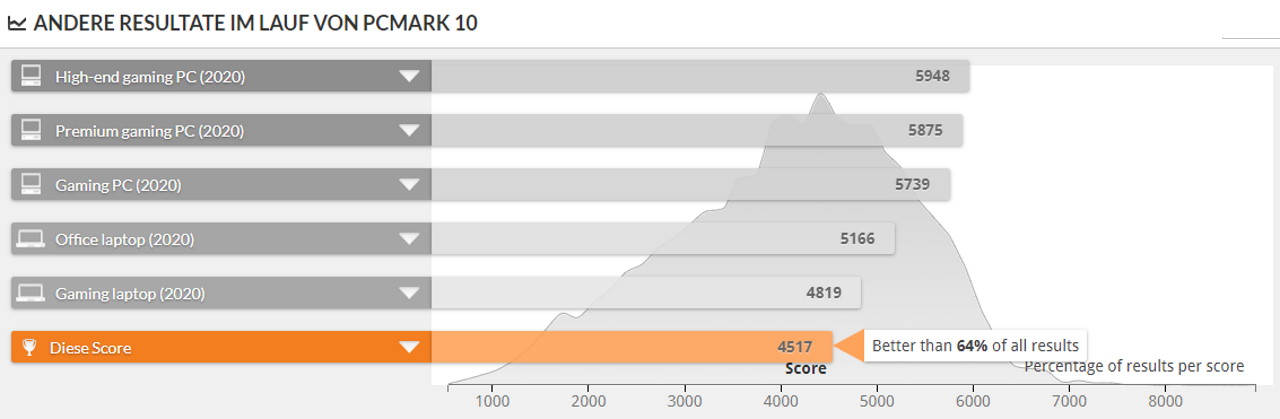

Ein Lauf durch die Software PCMark10 attestiert dem System nahezu die Leistung eines Gaming Laptop. Somit dürften die meisten Spiele je nach Grafikeinstellung in Full HD funktionieren. Auch Office Aufgaben bewältigt das System ohne Probleme. Nur für Videoschnitt bräuchte es einen potenteren Prozessor.

SSD Benchmark

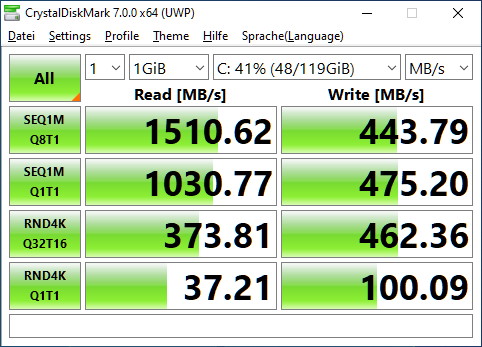

Der vorhandene M.2 Slot ist über PCIe 3.0 4x angebunden. Somit werden hier auch die besonders schnellen NVMe SSD unterstützt. Die von uns eingesetzte SSD testen wir mit dem Tool CrystalDiskMark auf ihre Geschwindigkeit hin. Hierbei wird die vom Hersteller angegebene Geschwindigkeit erreicht.

3DMark



Vom Star weg erreichen wir im Firestrike Benchmark von 3DMark 9.743 Punkte. Mit etwas Optimierung am gesamten System erreichen wir schließlich 10.084 Punkte. Mit etwas mehr Feintuning können wir uns auch vorstellen die 11.000 Punkte Marke zu knacken. Die Punktzahl verspricht, dass mit diesem System auch anspruchsvollere Titel in Full HD gespielt werden können. Am Ende entscheiden die Einstellungen in den Details über Erfolg oder Misserfolg. Unter diesem Link findet ihr den direkten Vergleich der beiden Einstellungen.

Fazit

Das Biostar X470NH ist derzeit ab 92,90 Euro im Handel erhältlich. Damit ist es das derzeit günstigste AM4 Mainboard mit X470 Chipsatz. Allerdings muss der Nutzer auf schöne oder große Kühlblöcke auf dem Mainboard verzichten. Aber auch eine RGB Beleuchtung bzw. die dazugehörigen Header sind hier nicht zu finden. Allerdings fallen Mainboards mit ARGB Header auch etwa 30 Euro teurer aus. Wer ein einfaches Mainboard mit etwas Übertaktungspotential sucht, der wird mit diesem Mainboard seine Freude haben. Was aber zu beachten ist, dass ein Update notwendig ist um aktuelle Prozessoren nutzen zu können.

Pro:
+ Preis
+ Unterstützt neuere Prozessoren
+ Einfache Bedienung
+ Sehr kompakt

Kontra:
– Geringer Lieferumfang
– Wenige Anschlüsse
