Cooler Master MasterCase H500P im Test

Das MasterCase H500P zählt neben dem Cosmos C700P zu den auffälligsten, neuen Gehäusen von Cooler Master. Das H500P ist ein Enkel der früheren HAF Serie. Das Kürzel HAF steht für High Airflow (hohen Luftdurchsatz) – zwar trägt der Nachfolger das Kürzel nicht mehr in seinem Namen, soll aber laut Cooler Master in die Fußabdrücke der HAF Serie treten. Ob diesem Gehäuse das gelingt erfahrt ihr nun in unserem Test.

Bevor wir nun mit dem Test beginnen, danken wir Cooler Master für die freundliche Bereitstellung des Testsamples und wünschen uns für die Zukunft eine weiterhin enge und gewinnbringende Zusammenarbeit.

Verpackung & Lieferumfang

Verpackung

Das H500P kommt in einem großen Karton, farblich ist die Verpackung in schwarz und violett gehalten. Auf der Vorderseite ist das Gehäuse selbst groß abgebildet. Außerdem sind natürlich noch das Hersteller Logo sowie die Modellbezeichnung aufgedruckt. An den Seiten sind weitere Abbildungen des Gehäuses aufgedruckt.

Beim Öffnen der Verpackung werden wir angenehm überrascht. Zwar finden wir hier, wie fast bei jedem anderen Gehäuse, erst einmal eine Polsterung aus Styropor, doch finden wir links und rechts jeweils einen Schlaufe. Wir ziehen daran und zum Vorschein kommt eine große Stofftragetasche mit dem Gehäuse darin. Das ist sehr praktisch, so könnte das unsere Meinung nach bei allen Gehäusen sein. Zurück zu dem Styropor Block, hier ist die kleine, schwarze Box mit dem Zubehör in einer Aussparung untergebracht. Die kleine Bedienungsanleitung befindet sich im Kunststofftütchen, welches am Styropor festgeklebt ist.

Lieferumfang

Im Lieferumfang befinden sich neben dem Netzteil noch diverse andere Dinge:

Montageschrauben
Garantieheft
Bedienungsanleitung
Kabelbinder
Montagerahmen für 3. Frontlüfter
Lüfter Adapter
Mikrofaser Putztuch

Details & technische Daten

Details

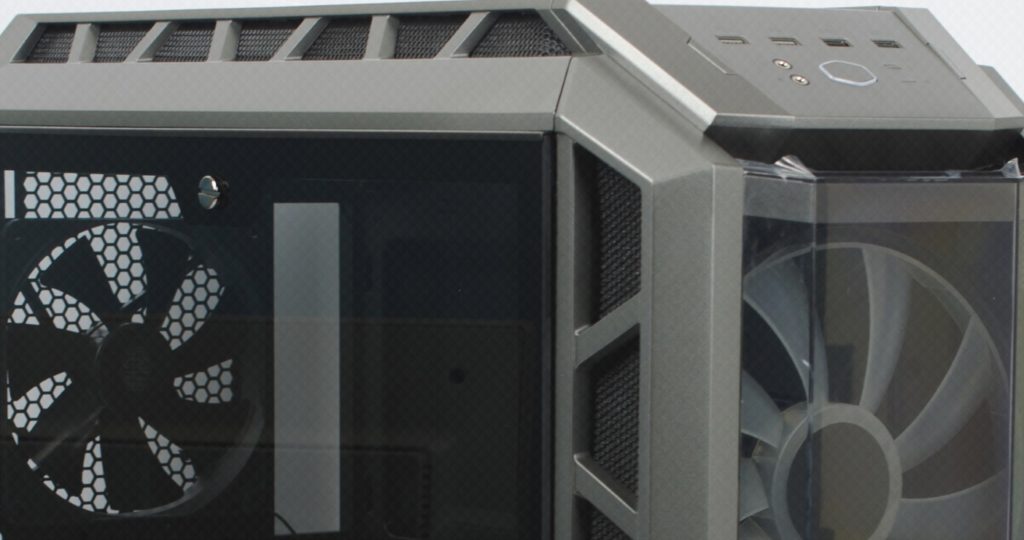

Wir beginnen mit der Front des MasterCase H500P. Diese wird von einer Abdeckung aus Kunststoff und Acrylglas abgedeckt. Das Acryl ist etwas getönt und sorgt für einen freien Blick auf die beiden vormontierten 200 mm RGB Lüfter. Die beiden Lüfter sind an ein Y-Kabel angeschlossen, welches an den RGB Anschluss des Mainboard oder eine entsprechende Steuerung von Cooler Master eingesteckt wird. Diese Steuerung ist nicht im Lieferumfang enthalten. In den Seiten der Abdeckung sind Belüftungsöffnungen mit einem Meshgitter eingelassen. Die Öffnungen bekommen durch das Strebewerk einen industriellen Look, der an alte Werkshallen der Stahlindustrie erinnert. Die Frontabdeckung lässt sich unserer Meinung nach zu leicht entfernen. das I/O Feld bleibt dabei mit dem Gehäuse verbunden. Unter der Verkleidung ist Platz für verschiedene Lüfter-Konfigurationen und auch der Einsatz von Radiatoren ist kein Problem.

An der Ober- und Unterseite der Frontabdeckung sind weitere Lufteinlässe vorhanden. Sie sind mit einem engmaschigen Meshgitter bestückt, was vor dem Eindringen von Staub schützen sollte.

Die linke Seite wird von einem Tempered Glas Panel abgedeckt. Das Glas ist über einen Drehknebel fest mit dem Gehäuse verbunden. Auf der Rückseite finden wir unten den Einbauplatz für das Netzteil. Darüber sind die Slots für Zusatzkarten sowie die Öffnung für das I/O Shield des Mainboards. Eine Besonderheit sind die beiden vertikal angeordneten extra Slots. Hierdurch ist es möglich eine Grafikkarte vertikal einzubauen. Dabei ist allerdings zu beachten, dass der CPU Kühler das von seinen Abmessungen her zulässt.

Im Inneren finden wir viel Platz für Hardware und gerade der Verzicht auf die Einbauplätze für 5,25“ Laufwerke prädestiniert das Gehäuse für den Einbau einer Wasserkühlung. Im unteren Bereich sind zwei Abdeckungen verbaut, die sich getrennt voneinander ausbauen lassen. Unter der linken Abdeckung verschwindet das Netzteil, unter der Rechten ist ein Festplattenkäfig für zwei 3,5“/2,5“ Laufwerke. Auf der linken Abdeckung sind zwei Halterungen für 2,5“ Laufwerke montiert. Diese können aber entfernt werden und auf der rechten Gehäuseseite verdeckt eingebaut werden, ganz so wie der Nutzer es wünscht. Unterhalb der rechten Abdeckung finden wir den Käfig für die Festplatten, die Montage von 3,5“ Laufwerken erfolgt werkzeuglos.

Die rechte Seite wird von einem Seitenteil aus Stahl abgedeckt, das durch zwei Rändelschrauben befestigt wird. Unter der Seitenabdeckung finden wir weitere Abdeckungen, so dass es hier auch denkbar wäre, das Stahl Seitenteil durch eines aus Tempered Glas zu ersetzen. Cooler Master wird diese demnächst für etwa 30 Euro zum Kauf anbieten. Zwischen dem Gehäusegerüst und dem Seitenteil sind bis zu 3 cm Platz für Kabel und Co vorhanden. Die linke Abdeckung ist zum verdeckten Einbau der ganzen Kabel gedacht, während die rechte Abdeckung den großzügigen Ausschnitt zur Montage der Backplate von CPU Kühlern erlaubt. Unterhalb dieser Abdeckung besteht die Möglichkeit zwei 2,5″ Laufwerke zu montieren.

Die Abdeckung der Oberseite ist an das Design der Frontabdeckung angelehnt. Auch hier finden wir mittig ein großes Sichtfenster aus Acrylglas und die Kunststoffseiten mit den Streben. Die Abdeckung hat auch dasselbe Problem wie die Front, denn sie lässt sich sehr leicht entfernen. Unter der Verkleidung ist Platz für zahlreiche Lüfter-Konfigurationen, selbst der Einsatz von Radiatoren mit bis zu 30 mm Dicke ist kein Problem. Das Teil, auf dem die Lüfter montiert werden können, lässt sich auch entfernen. So können dann auch im Deckel zwei 200 mm Lüfter montiert werden.

Auch das Front I/O befindet sich im Deckel. Auffällig ist der Ein-/Ausschalter in der Mitte, denn dieser ist nach dem Rand des Cooler Master Logos gestaltet und leuchtet in Betrieb weiß. Neben zwei Audio Anschlüssen, jeweils ein Paar USB 2.0 und USB 3.0 Anschlüssen findet sich hier noch eine HDD LED sowie der Resetschalter. Die Anzahl an Anschlüssen entspricht dem Standard.

Unter dem Gehäuse hat Cooler Master vier großzügig dimensionierte Standfüße mit Gummiauflagen montiert. Damit steht das Gehäuse sicher und fest auf nahezu allen Oberflächen. Im Bereich des Netzteils befindet sich ein Staubschutzfilter, der sich nach hinten herausziehen lässt.

Technische Daten

Praxis

Testsystem

Bei unserem Testsystem nutzen wir ein Mittelklasse System mit einem i5 4670k auf Werktaktung. Bei den Lüftern nutzen wir die vorhandenen Lüfter und tauschen den Lüfter an der Rückseite durch einen Cooler Master Masterfan Pro 140 mm RGB aus. Von den technischen Daten ist dieser Lüfter mit dem mitgelieferten Lüfter identisch.

Einbau

Beim Einbau unseres Systems ergeben sich keine größeren Hürden für uns. Scharfe Kanten finden wir bei unserem Zusammenbau nicht und die Kabel lassen sich wunderbar verlegen. Einzig der Einbau von Netzteil und Festplatten ist ein wenig umständlich, da dafür die Abdeckungen entfernt werden müssen. Beide Abdeckungen sind insgesamt über 5 Schrauben befestigt. Um die Kabel schön verdeckt verlegen zu können, müssen zuvor die Abdeckungen entfernt werden. Die linke Abdeckung ist über zwei Schrauben befestigt, die Abdeckung über der CPU Backplate ist nur geklemmt. Das verdeckte Verlegen der Kabel funktioniert so gut, dass wir uns vorstellen könnten, auch auf der rechten Seite ein Tempered Glas Seitenteil zu verbauen. Die beiden Montageplatten für die 2,5“ Laufwerke haben wir ebenfalls auf die Mainboard Rückseite verlegt, dadurch entsteht im Inneren ein sehr aufgeräumter Eindruck. Zudem ist so die vertikale Montage der Grafikkarte möglich.

In unserem Fall funktioniert der vertikale Einbau der Grafikkarte leider nicht, da der CPU Kühler zu weit nach unten ragt. Eine Montage wäre zwar möglich gewesen, aber nicht ohne eventuell Grafikkarte oder Sockel zu beschädigen

Temperaturen

Wir messen die Temperaturen mit einem Infrarotthermometer direkt am Kühler. Zudem nutzen wir auch die Werte der verbauten Sensoren und ermitteln einen Mittelwert. Die Temperatur im Idle nehmen wir 30 Minuten nach dem Systemstart ab. Die Temperaturen der Rubrik “Gaming” nehmen wir ab, nachdem wir 30 Minuten Overwatch gespielt haben. Um das Maximum zu erreichen, belasten wir den Prozessor mit dem Programm Prime95 etwa 30 Minuten lang. Die Drehzahl steuert unser Mainboard gemäß einer Lüfterkurve.

Die verbauten Lüfter sind während unserer Overwatch Session sehr leise und sind aus einem Meter Entfernung nicht zu hören. Erst unter Prime95 drehen die Lüfter so auf, dass diese auch wahrnehmbar werden.

Wir hatten befürchtet, das sich die geringe Öffnungszahl an Front und Deckel des Gehäuses negativ auf die Temperaturen auswirken könnte. In unserem Test merken wir, dass dem nicht so ist. Aus diesem Grund vergleichen wir die Temperaturen mit demselben System in einem MasterCase 5 Pro und stellen fest, dass die Unterschiede erst nach dem Komma sichtbare werden. Das sagt uns, dass der Luftstrom zur Kühlung eines Systems vollkommen ausreicht.

Fazit

Mit dem MasterCase H500P bringt Cooler Master wieder ein modulares Gehäuse auf dem Markt. Die beiden vormontierten 200 mm Lüfter sind beeindruckend. Zudem befindet sich im Lieferumfang bereits ein Y-Adapter Kabel zur RGB Steuerung der Lüfter. Dieses kann einfach an den RGB Header des Mainboards eingesteckt werden. Nutzer ohne RGB Header werden um den Kauf des RGB LED Controllers nicht herumkommen, wenn die Lüfter in allen Farben erstrahlen sollen. Das Design gefällt uns sehr gut – noch besser gefällt uns, dass sich das Design nicht negativ auf den Luftstrom auswirkt. Weniger gut gefällt uns, wie die Abdeckungen an Front und Deckel montiert sind, denn diese sind nur sehr locker fixiert. Zwar entsteht dadurch kein Geklapper, doch muss beim hochheben des Gehäuses extrem aufgepasst werden. Außerdem erscheint uns das Acrylglas nicht so wertig. Perfekt hat Cooler Master die Rückseite des Mainboardtrays gelöst. Hier werden viele Möglichkeiten zum verdeckten Verlegen von Kabeln geboten. Aufgrund der Abdeckungen an Front und Deckel verpasst das MasterCase H500P nur knapp unseren Gold Award. Neben unserem Silber Award, vergeben wir für das extravaganten Design unseren Design Award.Das MasterCase H500P ist derzeit ab 149,90 € im Handel erhältlich.

Pro
+ Design
+ Große RGB Lüfter
+ Einbau vieler Lüfter möglich
+ Einbau von Radiatoren möglich
+ Abdeckungen verstecken Kabel
+ Tempered Glas Seitenteil
+ Modularität
+ Vertikale GPU Montage möglich
+ Variable Netzteilabdeckung
+ Guter Luftstrom

Kontra
– Front- & Deckelabdeckung dünn
– Front- & Deckelabdeckung sitzen zu locker
