Fractal Design Celsius+ S28 Prisma im Test

Heute möchten wir euch die Celsius+ S28 Prisma von Fractal Design vorstellen. Die Celsius+ S28 Prisma All in One Wasserkühlung gehört seit Kurzem zu dem neuen Lineup von Fractal Design. Zu den Neuerungen gehören unter anderem ein neu designter Wasserblock und eine aRGB-Beleuchtung. Was die Fractal Design Celsius+ S28 Prisma noch alles zu bieten hat, erfahrt ihr in unserem Test. Wir bedanken uns bei Fractal Design für die freundliche Bereitstellung der Celsius+ S28 Prisma All in One Wasserkühlung.

Verpackung, Inhalt, Daten

Verpackung



Die Celsius+ S28 Prisma kommt in einer schwarz-weißen Verpackung bei uns in der Redaktion an. Auf der Vorderseite befindet sich ein großes Foto der Celsius+ S28 Prisma. Außerdem finden wir auf der Rückseite und der linken Seite weitere Features und Informationen.




In der Verpackung befindet sich ein stabiler Karton. In diesem Karton liegt die Celsius+ S28 Prisma, das Zubehör und die Anleitung gut geschützt während des Transports.

Inhalt



Im Lieferumfang finden wir neben der Celsius+ S28 Prisma noch:

  • Eine gut beschriebene Anleitung
  • 1x Backplate zur Montage des Wasserblocks
  • 1x Halteklammer für AM4 Systeme
  • 1x Klammer für AM4 Systeme
  • 1x aRGB Anschlusskabel
  • 1x Schrauben für die Montage an der Backplate
  • 2x Prisma AL-14 PWM ARGB Lüfter
  • 8x Schrauben zu Montage der Lüfter
  • 8x Schrauben und Unterlegscheiben zur Montage des Radiators
  • 2x Halterungen für das Kabelmanagement
Daten
Fractal Design Celsius+ S28 Prisma
Material Wasserlock Kunststoff, Glas (Deckel), Kupfer
Maße Wasserblock (inkl. Fittings) 86 x 75 x 45 mm (L x B x H)
Unterstütze Sockel Intel 115x, 1366, 2011, 2011-3, 2066 / AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+, TR4 (Bracket liegt Threadripper bei)
Drehzahl Pumpe 800 – 2800 RPM / 3500 RPM bei über 60 °C Kühlflüssigkeitstemperatur
Lager Pumpe Keramik
Lebensdauer 50000 Std.
Lautstärke Pumpe 20 dBA (bei voller Drehzahl)
Max. Wasserdruck 1,46 mm H2O bei 50°C
Versorgungsspannung 12 V
Stromaufnahme Pumpe 360 mA
Steuerung Pumpe Automatik, PWM
Material Schläuche Gummi, Nylon-Mesh
Länge Schläuche 400 mm
Material Radiator Aluminium
Maße Radiator 324 x 143 x 30 mm (L x B x H)
Garantie 5 Jahre



Fractal Design Prisma AL-14 PWM ARGB
Drehzahl 500 – 1700 RPM
Lager LLS
Lautstärke 34,1 dBA(Full Speed)
Max. Airflow 103,9 CFM
Max. Statischer Druck 2,38 mm H2O
Versorgungsspannung 12 V DC
Stromaufnahme 180 mA
Lebensdauer 100000 Std.
Besonderheiten ARGB-Beleuchtung, PWM-Control
Garantie 5 Jahre

Details




Der Wasserblock hat ein rundes Design und besteht aus mattschwarzem Kunststoff. Der obere Ring lässt sich in zwei Positionen verstellen. Damit lässt sich die Pumpe im Inneren auf den PWM- oder Automatik-Mode stellen. Beim Automatik-Mode regelt sich die Pumpe selbst anhand der Temperatur der Kühlflüssigkeit. Erreicht die Kühlflüssigkeit eine Temperatur von 60 °C wird im Automatik-Mode die Drehzahl bis auf 3500 RPM erhöht um ein Überhitzen der CPU zu vermeiden. Im PWM-Mode hingegen lässt sich die Pumpe manuell regeln. Auf der rechten Seite befinden sich die Anschlüsse für die Schläuche. Diese sind abgewinkelt und 90° drehbar. Dadurch lassen sich die angeschlossenen Schläuche besser verlegen. Hier ist auch zu sehen, dass, anders als bei anderen AiOs, jeweils ein Kabel für die Steuerung durch die Pumpe sowie durch die Fittings an den Schläuchen verläuft.





Auf der Seite des Wasserblocks befindet sich ein 3-poliger Anschluss. Hier wird ein Kabel für die aRGB-Steuerung angeschlossen. Dieses kann mit der aRGB-Steuerung des Mainboards oder eines externen aRGB-Controller verbunden werden. Auf der linken Seite befindet sich der Stromanschluss der Pumpe. Dieser ist fest mit dem Wasserblock verbunden. Alle Kabel sind für eine bessere Optik gesleevt.





Oben auf dem Wasserblock befindet sich eine schwarze Glasplatte auf der wir das Fractal Design Logo sehen können. Links neben den Logo kann man PWM und Auto erkennen. Hier ist erkennbar, welche Einstellung eingestellt ist. Außen um die Glasplatte befindet sich noch ein Ring aus transparentem Kunststoff. Ist die Pumpe in Betrieb, wird die Bodenplatte und der Ring von unten beleuchtet. Die aRGB Steuerung funktioniert mit allen gängigen RGB-Systemen (ASUS AURA, Gigabyte Fusion, MSI Mystic Light, Razer Chroma und ASRock Polychrome Sync).




Die runde Bodenplatte des Wasserblocks besteht aus Kupfer, um eine gute Wärmeableitung zu gewährleisten, und ist direkt mit dem Wasserblock verschraubt. Fractal Design hat hier auch schon ab Werk die Wärmeleitpaste aufgetragen.





Die Schläuche der Celsius+ S28 Prisma bestehen aus Gummi mit geringer Durchlässigkeit, um den Austritt von Flüssigkeit zu verhindern. Zusätzlich sich die Schläuche mit schwarzen glänzenden Nylon-Mesh ummantelt. Das Nylon-Mesh ist gleichzeitig Schutz für die Gummischläuche, wie auch eine optische Aufwertung. Darunter verlaufen auch versteckt die Kabel von Wasserblock zum Radiator.





Der Radiator besteht aus Aluminium und unterscheidet sich von der Optik nicht von anderen Radiatoren. Er ist komplett schwarz lackiert. Der Außenrahmen mit den Bohrungen für die Lüfter ist mit dem Radiator vernietet. Eine Besonderheit befindet vorne am Radiator zwischen den beiden Anschlüssen. Es handelt sich um eine kleine schwarze Platine. Diese kleine Platine ist ein PWM- und aRGB-Hub. Dadurch wird die aRGB-Beleuchtung, wie auch PWM-Steuerung mit der Pumpe und den Lüftern verbunden.





Die beiden Fractal Design Prisma AL-14 PWM ARGB haben ein 7 Blatt Design. Die Nabe und Lüfterblätter sind aus weißem, transparentem Kunststoff gefertigt. Auch der Außenring der Lüfter besteht aus weißem transparentem Kunststoff. Die Rückseite der Lüfter bestehen aus schwarzem Kunststoff. 4 Streben verlaufen dort zur Mitte und halten den Motor. Angeschlossen werden die Lüfter über einen 4-poligen Stecker (PWM) und ein 5 V 3 Pin RGB Y-Kabel. Mit dem Y-Kabel können die Lüfter gekoppelt werden, was zum einen Anschlüsse spart, aber auch das generelle Anschließen vereinfacht. Die Beleuchtung der Lüfter erfolgt über 6 LEDs von der Lüfternabe aus. Durch den weißen Kunststoff sollen die Lüfter gleichmäßig ausgeleuchtet werden.

Praxis

Testsystem



Testsystem
Gehäuse Fractal Design Vektor RS Dark TG
CPU Ryzen 7 1800X
Mainboard MSI X370 XPOWER GAMING TITANIUM
Arbeitsspeicher 32 GB DDR4 2666
Grafikkarte Gigabyte 1070 Windforce OC 8G (rev.2)
SSD Samsung 950 Pro NVME 250 GB
HDD 2x WD Red 2 TB
Netzteil Power & Cooling Silencer MK III 1200 W
Lüfter 3x Dynamic X2 GP-14
ARGB-Steuerung Farbwerk 360
Temperaturen


Der Einbau ist schnell erledigt. Zuerst bauen wir die Celsius+ S28 Prisma zusammen, montieren die Lüfter und wechseln das Bracket am Wasserblock, da wir ein AM4 System als Testsystem nutzen. Dann montieren wir den Wasserblock am Mainboard und schrauben den Radiator in den Deckel. Dann schließen wir alles an und starten unser Testsystem.

Um zu ermitteln, wie leistungsstark die Fractal Design Celsius+ S28 Prisma unsere CPU kühlt, lassen wir die Celsius+ S28 Prisma durch 3 Szenarien laufen. Dafür haben wir die Lüfter direkt an den Lüfterhub am Radiator angeschlossen, um zu schauen, wie gut die Steuerung der Pumpe arbeitet. Wir testen unser System im Idle-Mode, während des Gamings und lasten alle Kerne der CPU mit Prime95 aus. Im Anschluss fassen wir die Werte in einer Tabelle zusammen. Die Temperatur im Raum lag während unserer Tests bei 21 °C.

Beleuchtung

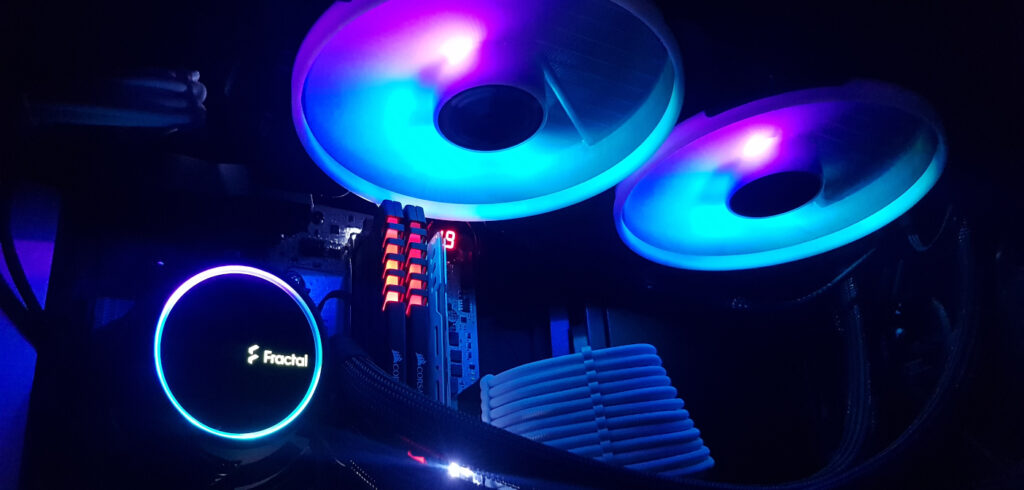

Wir haben auch noch ein paar Bilder der Celsius+ S28 Prisma im Betrieb für euch hinzugefügt.

Fazit

Fractal Design hat der Celsius Serie ein gelungenes Upgrade spendiert. Das Upgrade bringt nicht nur die optische Aufwertung des neuen Wasserblocks mit einer aRGB Beleuchtung und beleuchteten Lüftern, sondern auch die Möglichkeit für Anfänger ihre CPU leise und effizient zu kühlen ohne große Vorkenntnisse. Die Celsius+ S28 Prisma ist für ca. 180€ im Handel erhältlich. Wir sind wirklich begeistert von der Fractal Design Celsius+ S28 Prisma und vergeben 9,3 von 10 Punkten und unsere Spitzenklasse Empfehlung.

Pro:
+ Einfache Montage
+ Sehr hohe Kühlleistung
+ Sehr gute Verarbeitung
+ Optik
+ Kabelmanagement
+ Leiser Betrieb möglich
+ Auto- / PWM-Mode
+ 5 Jahre Garantie

Kontra:
– Lüfter im hohen Drehzahlbereich deutlich hörbar
– Keine aRGB-Steuerung im Lieferumfang
– Preis





Wertung: 9,3/10
