InWin BR36 AIO im Test

Heute erreichte unsere Redaktion die neue BR36 All-In-One Wasserkühlung aus dem Hause InWin. Mit der BR-Reihe wird das Angebot der AIOs erweitert. Mit der synchronisierbaren ARGB-Beleuchtung sowie einem neue konzipierten, futuristischem Kühlergehäuse soll der Markt erobert werden. Erhältlich in den Versionen BR24 und BR36. Welche weiteren Features die BR36 AIO noch so bietet und ob sich der Slogan „Defeat the Heat“ bewahrheitet, erfahrt ihr nun im nachfolgenden Test.



Verpackung, Inhalt, Daten

Verpackung




Geliefert wird die InWin BR36 Al-In-One Wasserkühlung in einer großen Hochglanzkartonage. Bereits auf der Front der Verpackung ist die BR36 abgelichtet. Auf der Rückseite befinden sich die technischen Details sowie ihre Maße in Form einer technischen Zeichnung. Seitlich ist der Schriftzug INWIN BR36 „Defeat the Heat“ in Orange und Silber zusehen. Während die andere Seite die Features in englischer Sprache, den QR-Code und ein User Manual QR-Code auflistet. Auf den kurzen Seiten ist die Anschrift des Herstellers aus vier Ländern mit UPC und EAN-Code zusehen. Während die andere Seite lediglich den Schriftzug des Produktes darstellt.



Inhalt




Die BR36 liegt im Kartoninlay sicher in einem Plastikbeutel verpackt. Die drei LUNA-AL120 Lüfter sind separat, jeder einzeln in einem kleinen Plastikbeutel und in einem Karton verstaut. In einem weiteren Karton befindet sich der ARGB-One-Click-Controller und die modularen werkzeuglosen Halterungen für Intel sowie den AMD Sockel. Alle benötigten Abstandshalter sowie Unterlegscheiben und Schrauben sind ebenfalls im Lieferumfang enthalten. Selbst an Wärmeleitpaste wurde gedacht.



Daten

Technische Daten – InWin BR36
Modell BR36
Modelnummer IW-LC-BR36
CPU-Sockelunterstützung Intel® LGA 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/ 1151/ 1150
AMD® AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+/ FM2/ FM1/ TR4
Radiator Größe (L x B x H)
Material
Schlauchlänge
Schlauchmaterial
397 x 120 x 27 mm (15,6 x 4,7 x 1,1“)
Aluminium
450mm
Gummi mit Nylon Ummantelung (gesleevt)
Wasserblock Größe (L x B x H)
Wasserblock Material
Wasserpumpengehäuse
Pumpengeschwindigkeit
100 x 100 x 75 mm (3,9 x 3,9 x 2,9“)
Kupfer
Kunststoff
5200 (+/- 10%) RPM
Lüfter Model
Größe (L x B x H)
Geschwindigkeit (PWM)
Geräuschpegel
Luftstrom
Statischer Druck
Steckverbinder
Luna Serie AL120
120 x 120 x 25 mm
PWM 400-1800 (+/- 10/%) RPM
35,5 dB(A)
82,96 CFM Max.
2,31mm / H2O
4-Pin (12V, PWM), 3-Pin (5V, ARGB)
Pumpen Größe
Pumpenmaterial
Pumpengeschwindigkeit
65 x 50 x 31mm (2,6 x 2,0 x 1,2“)
PPS, GF
5200 (+/-10%) RPM
Lieferumfang
InWin BR Series 360 mm CPU Flüssigkeitskühler x 1
InWin AL120 Adressierbarer Lüfter x 3
ARGB One-Click-Controller
Lüfter- und Kühlermontage Schrauben Pack
Montage Kit für CPU-Sockel
Kabelpaket
Garantie 3 Jahre



Details





Die Rahmen der LUNA AL120 Lüfter sind in Schwarz gehalten und an den Ecken sind Antivibrations-Pads bereits von Werk angebracht und dienen der Entkopplung und sollen mögliche Vibrationen minimieren. An den Stirnseiten ist jeweils der Schriftzug InWin sowie ein Pfeil eingearbeitet, was selbst dem ungeübten Anwender den korrekten Sitz vorgibt. Mittig ist das InWin Logo in Form eines Aufklebers angebracht. Sie zeichnen sich durch ihren hohen Luftstrom mit 82,96 CFM Max. und einer max. Drehzahl von 1800 RPM aus. Vom Lüfter selbst gehen zwei Kabel ab. Ein ca. 10 cm langes Kabel, welches in einen 3-Pin Stecker endet und ein ca. 10 cm langes Anti-Loose-Kabel, um in den Genuss der RGB-Beleuchtung zukommen.





Über *Daisy Channing werden alle drei Lüfter miteinander verbunden, wobei der dritte Lüfter direkt mit dem ARGB-Eingang des One-Click-Controllers angeschlossen wird. So hat man vollen Zugriff auf die unterschiedlichen Farbeffekte. Der Controller selbst bezieht seinen Strom über den SATA-Anschluss.
*Sind die speziellen Anschlüsse für die Farbsteuerung.




Für das etwaige Intel- oder AMD-System lassen sich die modularen werkzeuglosen Halterungen, die dem Lieferumfang beiliegen, im Handumdrehen am Kühler per Klick-Mechanismus anbringen. In unserem Fall ein Intel Sockel LGA 1151 System.




Das Wasserkühlergehäuse selbst ist aus Kunststoff gefertigt. Es besticht durch seine einzigartige Kegel-Form. Im unteren Drittel des Gehäuses sind vier offene Aussparungen mit je 40 x 25 mm in Form eins Parallelogramms zusehen. Die Anordnung wurde speziell so gewählt, dass die Luft effizient angesogen wird, um einen schnelleren Luftstrom in Richtung des oberen Mainboard- Bereiches zu gewährleisten. Dadurch wird eine zusätzliche Kühlleistung für die Spannungswandler, den Speichern und der M.2 SSD gegeben. Laut Hersteller spricht man hier in etwa von 35 % weniger Hitzeentwicklung aufgrund dieses Kühlkonzeptes gut durchdacht. Auf der Narbe des verbauten 90 mm Lüfter ist in gebürstetem Aluminium das InWin Logo per Laser eingraviert und besticht durch seine saubere Verarbeitung. Die Anschlüsse an dem Wasserkühlungsgehäuse sind drehbar, Flexibilität beim Einbau des Radiators sind somit gegeben.




Im Wasserkühlergehäuse unterhalb des verbauten 90 mm Lüfters befindet sich ebenfalls ein in Kunststoff gefertigter Kegel, der im inneren die RGB-Einheit verbaut hat. Der Anschluss für die steuerbare RGB-Beleuchtung befindet sich an der Seite des Kühlergehäuses und wird per Drag and Drop angeschlossen.




Der Kühlerboden selbst ist aus Kupfer gefertigt und ist mit einer Schutzfolie versehen. Es schützt ihn vor etwaigen Berührungen beim Einbau des Kühlers.





Der Radiator selbst ist aus Aluminium gefertigt und schwarz lackiert. Die Übergänge sind sauber verarbeitet. Mit gerade einmal 27 mm Stärke optimal für kleinere Gehäuse. Die Anordnung der Mikrokanalflossen (Kühlerfinnen) wurden so verfeinert, das die Abfuhr der Wärme dadurch erhöht werden konnte. Die 45 cm langen Schläuche sind mit einer Nylonummantelung versehen und sollten ausreichend lang sein, dass der Radiator seinen Platz in nahezu jedem Gehäuse findet.





InWin weicht von der bei AIOs üblichen Kompaktbauweise ab und orientiert sich bei der Gestaltung ihrer neuen BR-Reihe an den dedizierten Aufbau früherer Wasserkühlungslösungen. Anders als bei üblichen AIOs, ist die Pumpe nicht direkt auf dem Kühler montiert. Sie ist in der Nähe des Radiators in einem kleinen 66 x 50 x 31 mm aus Kunststoff gefertigten Gehäuse untergebracht und wartet mit einer max. Drehzahl von 5200 RPM (+/- 10 %) auf. Über einen 3-Pin Anschluss wird die Pumpe über das Mainboard gesteuert. In wieweit sich die hohe Drehzahl und etwaige Geräusche oder Vibrationen im Alltag oder im Test bemerkbar machen, werden wir später noch erfahren.



Praxis

Testsystem und Einbau
Testsystem
CPU Intel Core i7 8700K @ 5GHz
GPU ASUS DirectCu II GTX 760
Mainboard ASUS ROG Strix Z370 XI Hero
Gehäuse JONSBO UMX6
Arbeitsspeicher 16GB G.Skill Trident Z SW
Kühlung InWin BR36 (3 x 120mm LUNA AL120)
Festplatte/HDD/SSD WDC WDS500
Netzteil be quiet Pure Power 10 600W

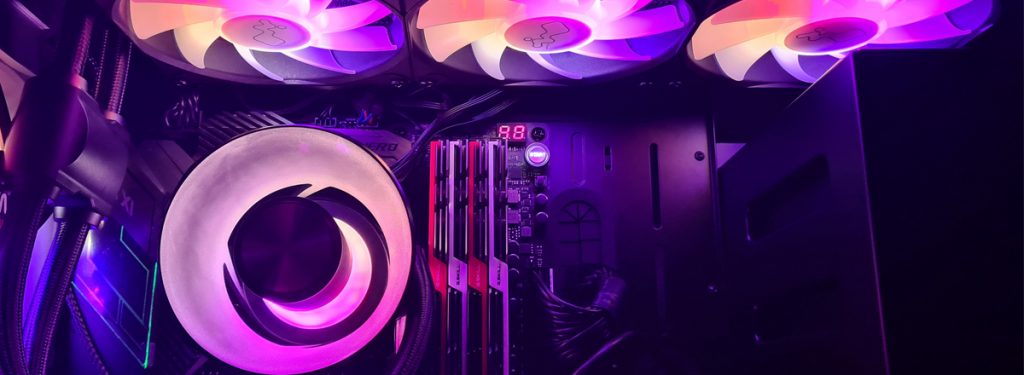

Der Einbau gestaltet sich recht einfach. Die mitgelieferte Backplate, wird mittels der Arretierung so eingestellt, dass es für das jeweilige System passt. In unserem Fall der Sockel LGA 1151. Nach Montage der Abstandshalter wird die mitgelieferte Wärmeleitpaste aufgetragen. Die erforderlichen Kabel für die Pumpe, die RGB-Beleuchtung für das Kühlergehäuse und die 3 x 120 mm Lüfter, die wir auf den Radiator montiert haben, werden an die entsprechenden Anschlüsse unseres Mainboards angeschlossen. Der Kühler wird mit den mitgelieferten Schrauben montiert – fertig. Im Deckel unseres Gehäuses wird der Radiator angebracht. Die schwarze Optik vom Radiator mit den drei verbauten LUNA AL120 Lüftern sieht edel aus und wertet das System in jeglicher Art auf.



Beleuchtung und Effekte
full

Die LUNA AL120 Lüfter werden über den +5 V ADD_Header des Mainboards angeschlossen und mittels der eigenen Mainboard-Software angesteuert und eingestellt. Folgende A-RGB Mainboard Hersteller können angesteuert werden: ASUS AURA Sync, Gigybyte, Asrock RGB Fusion und MSI Mystic Sync. In unserem Fall nutzen wir die Amoury Crate Software unseres Asus ROG Maximus XI Hero. Mainboards ohne ARGB-Controller, können über den One-Click-Controller die unterschiedlichen Beleuchtungseffekte trotzdem im vollen Umfang nutzen.



Effekte



Nachfolgend möchten wir euch natürlich die sauberen und klaren Farben der BR36 in Form eins kleinen Videos nicht vorenthalten.



Temperaturen
full

Um die CPU zu 100 % auszulasten, kommt Prime95 im 1344k Test für eine Dauer von 30 min zum Einsatz. Wir nutzen die WLP die im Lieferumfang enthalten ist. Die Einstellung der Lüfter erfolgt über die Software des Mainboards, in unserem Falle die Asus AI Suite 3. Die Geschwindigkeit des Pumpengehäuselüfters sowie die 3 x 120 mm Luna AL120 wurden auf 400 RPM, 1000 RPM sowie auf max. Drehzahl eingestellt. Über das Tool Hardwareinfo werden die Temperaturen ausgelesen. Ab ca. 60 % ist eine deutliche Abnahme der Temperatur zu erkennen. Bei maximaler Drehzahl der AL120 von 1807 RPM gehen die Temperaturen zwar in den Keller, aber die Geräuschkulisse nimmt zu. Ein guter Kompromiss zwischen Lautstärke und Kühlleistung liegt bei etwa 65 %. Die Pumpe lief während der ganzen Testphase bei ca. 5400 RPM was nicht störend war. Die mitgelieferte Wärmeleitpaste hinterließ bei unserem Test einen guten Eindruck und ließ sich gut auftragen.



Lautstärke
full

Unser Testsystem ist geschlossen und die Messung erfolgt im Abstand von ungefähr 50 cm. Im unteren Bereich, bei ca. 900 RPM ist System leise, man vernimmt nur ein leichtes Geräusch der Lüfter. Ab ca. 80 % (ca. 1500 RPM) sieht das schon anders aus, nicht störend, aber man vernimmt die Lautstärke. Wir waren doch sehr skeptisch, was eine Pumpendrehzahl von 5200 (+-10 %) RPM betrifft. Doch wir wurden eines Besseren belehrt, wir vernehmen während der ganzen Testphase nur ein leichtes surren, nicht störend oder unangenehm.



Fazit

Die InWin BR36 ist eine leistungsstarke 360 mm All-In-One- Wasserkühlung, die sich nicht nur durch Ihr außergewöhnliches Design und der edlen Verarbeitung von der Masse abhebt, ein gut durchdachtes Kühlergehäuse und eine ARGB-Beleuchtung, soll den Endverbraucher überzeugen. Die extern verbaute Pumpe ist zwar nicht regelbar, dennoch hat sie einen super Eindruck hinterlassen und von Lautstärke keine Spur. Die ARGB LUNA 120 Lüfter sind sauber verarbeitet und haben genug Leistung für die Zukunft. Über den im Lieferumfang enthaltenen One-Click-Controller oder über die Mainboard-Software lassen sich die ARGB-Effekte ohne Probleme den eigenen Wünschen entsprechend anpassen, RGB-Liebhaber werden es lieben. Die synchrone Farbsteuerung von Lüfter und Wasserkühlergehäuse mit ARGB in Kombination mit dem einzigartigen Kühlerdesign sind eine wahre Augenweide und definitiv ein Hingucker. Rundum eine gut durchdachte 360 mm All-One-Wasserkühlung mit Performance nach oben. Wer also eine AIO sucht, Wert auf Leistung legt, setzt mit der InWin BR36 auf das richtige Pferd. Daher vergeben wir unseren Leistungsaward.


Pro:
+ Edles und einzigartiges Design
+ Saubere Verarbeitung
+ Beleuchtung
+ Gute Kühlleistung

Kontra:
– N/A

full
