Lian Li SUP01 im Test

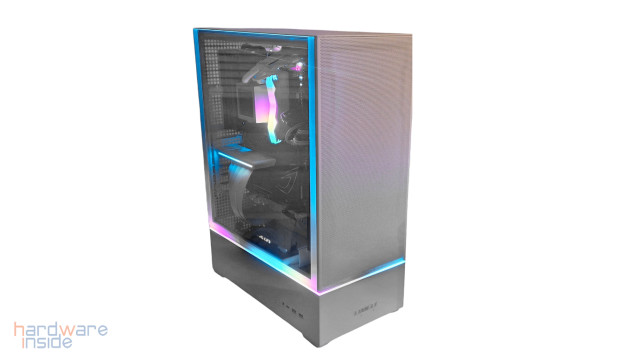

Das SUP01 von LianLi ist ein kompaktes Midi-Tower-Gehäuse mit einem Volumen von 45 Litern und einer Dreikammer-Konfiguration, das bei begrenztem Platzangebot weiterhin eine effiziente Kühlung gewährleistet. Es verfügt über drei werkseitig installierte 120 mm-Lüfter sowie zwei doppelte ARGB-Lichtstreifen. Die Anordnung der Grafikkarte erfolgt auf unkonventionelle Weise vertikal an der Frontseite, um den Zufluss frischer Luft aus dem Außenbereich zu optimieren. Dafür wird auch direkt ein PCIe-4.0-Riserkabel mit einer Länge von 510 mm bereitgestellt. Das Gehäuse ist in den Farben Schwarz und Weiß erhältlich. Welche weiteren Features das SUP01 in Weiß noch so zu bieten hat, weiter unten werdet ihr es erfahren.



Verpackung, Inhalt, Daten

Verpackung

Lian Li versendet das SUP01 in einem großzügig dimensionierten braunen Wellpappekarton. Die Vorderseite des Kartons zeigt eine Abbildung des Gehäuses, ergänzt durch Angaben zu dessen Länge, Breite und Höhe sowie dem Lian Li-Logo und der Bezeichnung des Produkts. Auf der Rückseite wird das SUP01 in einer dreidimensionalen Darstellung präsentiert, wobei auch hier sowohl das Lian Li-Logo als auch die Produktbezeichnung zu finden sind.



Inhalt

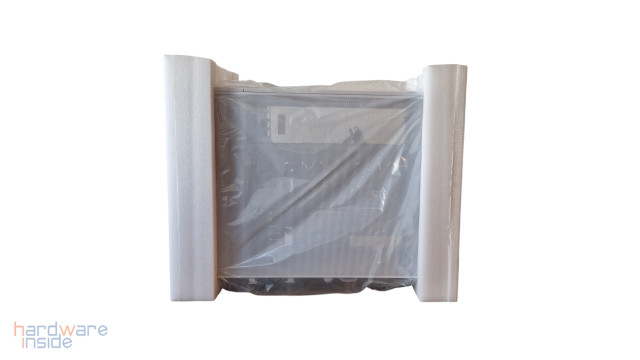

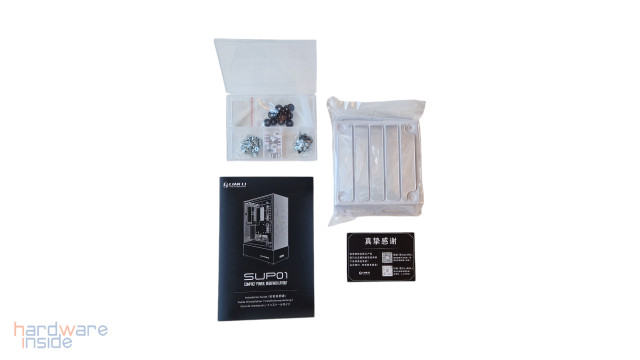

Zusätzlich zum SUP01, das sicher in zwei Schaumstoffeinlagen für den Transport gesichert ist, liegt noch folgendes Zubehör in einer kleinen Kartonage dem Inhalt bei:

• 1x Montagematerial (in einer kleinen Plastikbox)
• 1x montierbaren Lüfterrahmen 120 mm Rückseite
• 1x Bedienungsanleitung
• 1x Dankeskarte

Daten

Details

Front / Seite Links

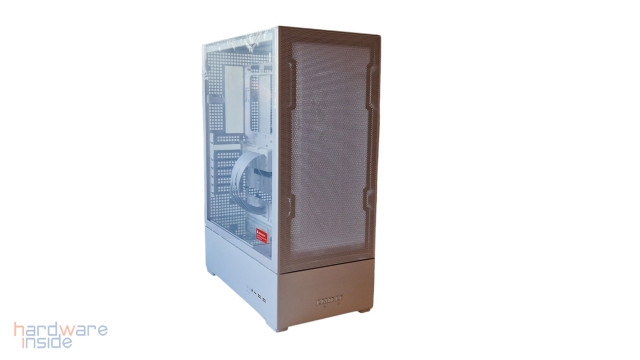

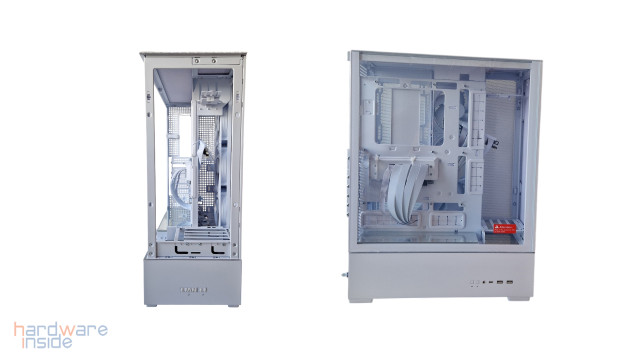

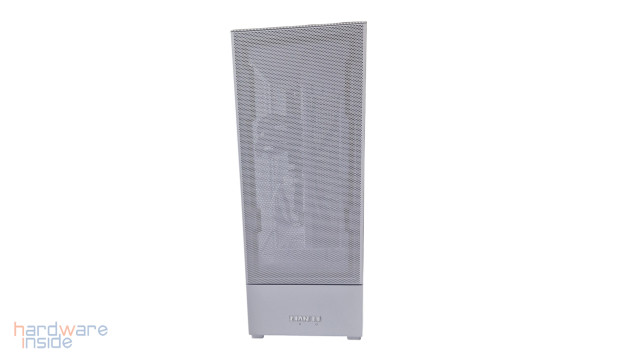

Die Frontstruktur gliedert sich in einen größeren Mesh-Bereich im oberen Teil, welcher durch einen A-RGB-Leuchtstreifen, der sich auch über die ganze linke Gehäuseseite zieht, von einem stählernen Element in Bodennähe abtrennt. Der vordere Korpus lässt sich mühelos abnehmen. Auffällig ist das Fehlen von Plätzen für Frontlüfter oder eines herausnehmbaren Lüftergitters. Stattdessen ist eine vertikale GPU-Halterung vorgesehen, die es ermöglicht, die Grafikkarte aufrecht hinter der Front zu montieren.




Lian Li geht einen Schritt weiter und ersetzt hierbei auf eine außergewöhnliche Weise Power- und Resettaste. Diese verbergen sich hinter dem Schriftzug, welches einen Hauch von Einzigartigkeit verleiht.



Seite Rechts

Die linke Seite ziert ein 3 mm Seitenteil aus Tempered Glas, wodurch ein ungestörter Blick auf den Innenraum samt verbauter Hardware gegeben ist. Die rechte Seite hingegen besticht durch sein vollständiges Meshgitter zur besseren Luftzirkulation. Beide Seitenteile lassen sich einfach entriegeln, kippen und entnehmen.



Innenleben

Nun widmen wir uns dem Kernstück des SUP01 – dem Innenraum. Vier große gummierte Durchführungen tragen dazu bei, dass das Verlegen der Kabel unkomplizierter wird; scharfe Kanten sind hier nicht anzutreffen. Lian Li geht noch einen Schritt weiter, indem es ATX-Motherboards mit Back-Connect-Anschluss unterstützt. Kommen wir zu den Maßen, gerade in Bezug zur Grafikkarte, können hier bis zu 400 mm Länge sowie CPU-Kühler mit einer Höhe von maximal 88,4 mm eingebaut werden.




Durch das Abnehmen des rechten Seitenteils erhält man Zugang zum Inneren der rechten Gehäuseseite. Hierbei fallen sofort die zwei demontierbaren Rahmen für Lüfter und Radiatoren ins Auge; im linken Rahmen sind bereits werkseitig drei 120-mm-Lüfter installiert. Durch das Lösen der kleinen Schrauben lässt sich jeder dieser Rahmen um bis zu 45 Grad neigen. Gummifüße unter den Halterungen für Kühler und Lüfter gewährleisten eine stabile Positionierung des Kabelmanagements hinter diesen Komponenten. Im zweiten Rahmen besteht die Möglichkeit, entweder drei 120-mm-Lüfter oder zwei 140-mm-Lüfter zu installieren, zudem werden Radiatoren mit einer Länge von bis zu 360 mm unterstützt.



HDD/SSD

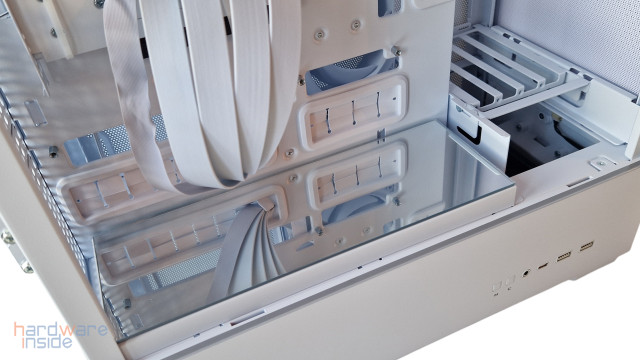

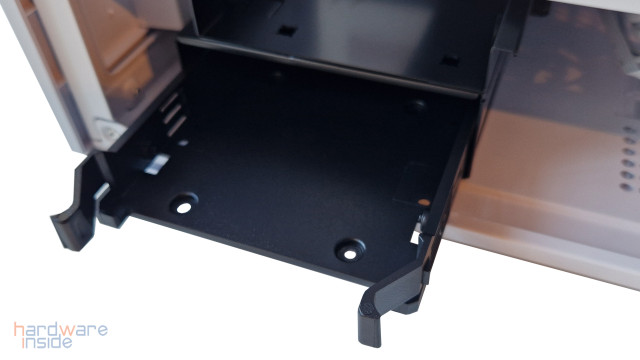

Bei dem SUP01 wurden die Laufwerkspositionierungen mit Bedacht gewählt, bei einem 45L-Gehäuse auch kein Wunder. So finden sich bis zu vier 2,5″ SSDs oder zwei 3,5″ HDDs gleichzeitig ihren Platz. Zum einen verbirgt sich unterhalb der verspiegelten Oberfläche Platz für zwei SSDs und zum anderen wird dadurch der reflektierende Look erweitert, sodass es größerwirkt. Unterhalb befindet sich noch ein Festplattenkäfig mit zwei Fächern für SSDs oder HDDs, welcher jederzeit durch Lösen der Rändelschraube entfernt werden kann, um zusätzlichen Platz für die Kabelführung zu schaffen.



GPU-Halterung

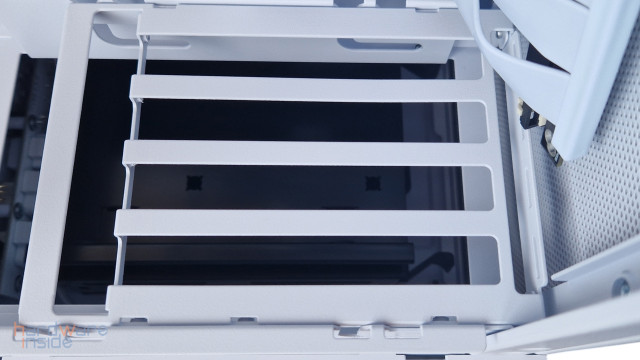

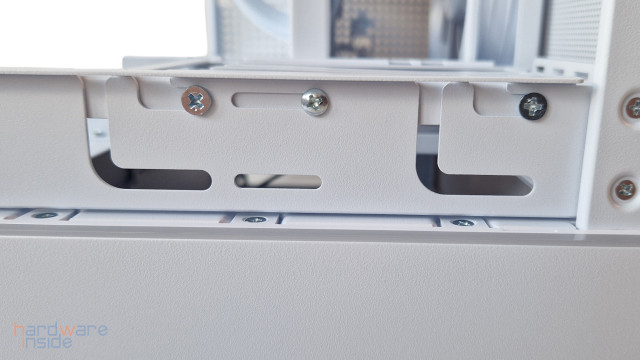

Im SUP01 können GPUs mit einer Dicke von bis zu vier Steckplätzen installiert werden. Die GPU-Halterung ist sowohl für vertikale als auch horizontale Anpassungen konzipiert, um GPUs unterschiedlicher Längen und Größen aufzunehmen. Des Weiteren besteht die Möglichkeit, eine Halterung an der Oberseite entsprechend der Länge (310–400 mm) oder Dicke der GPU anzupassen, um z. B. die Stabilität der GPU während des Transports zu gewährleisten.




Wie man den drei Bildern entnehmen kann, besitzt das SUP01 eine flexible Montagehalterung für eine optimale Anpassung und Platzierung der Grafikkarte.

PCIe 4.0 Riser-Halterung

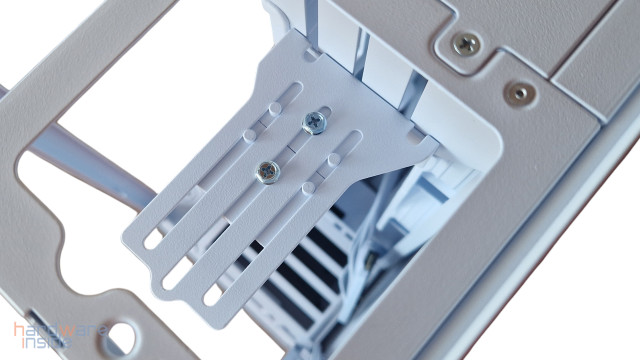

Die Installation der GPU, die sich an der Vorderseite des Gehäuses befindet, erfolgt unter Verwendung des beiliegenden 510 mm PCIe 4.0-Riser-Kabels, welches über einen individuell einstellbaren ARGB-Lichtstreifen verfügt und dessen Halterung auf der Rückseite mittels einer Schraube fixiert ist.



I/O Anschlüsse

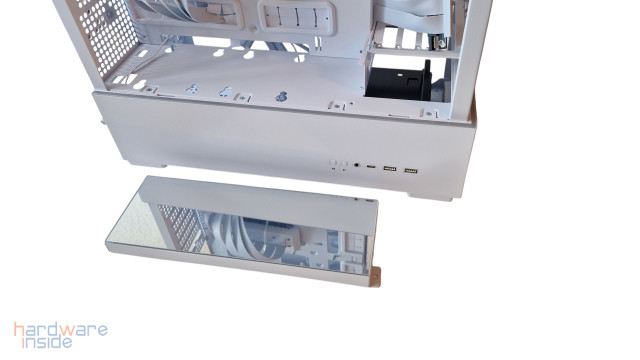

Das I/O Panel des SUP01, welches sich an der unteren linken Seitenwand befindet, gewährleistet einen unkomplizierten Zugang zur Steuerung der Lichteffekte (M) für die ARGB-Streifen. Diese sind sowohl um die obere linke als auch um die vordere Netzteilabdeckung sowie auf den PCIe-Riser-Halterungen platziert und bieten insgesamt sechs Beleuchtungsmodi zur individuellen Anpassung. Die Belegung von links nach rechts stellt sich wie folgt dar:

• 1x Lichtfarbtaste
• 1x Audio
• 1x USB 3.1 Typ-C
• 2x USB 3.0 Typ-A

Über den „M-Taster“ lassen die Farbkonfigurationen wechseln / 2 Sekunden lang drücken, um den statischen Farbmodus zu aktivieren oder / 2 Sekunden lang drücken, um die Motherboard-Synchronisierung durchzuführen.



Verbaute Lüfter

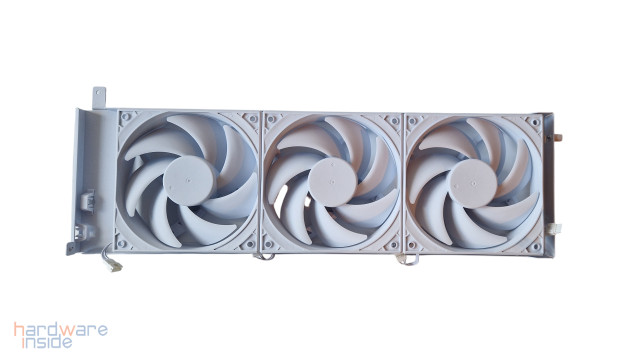

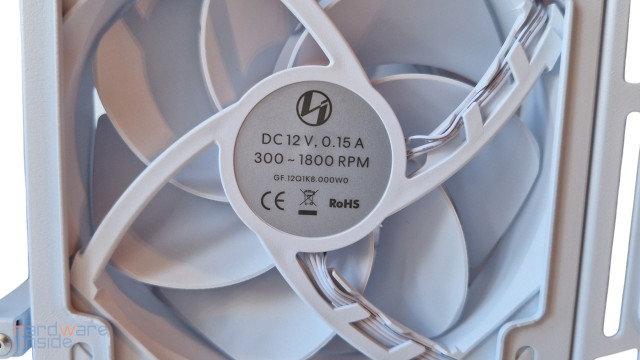

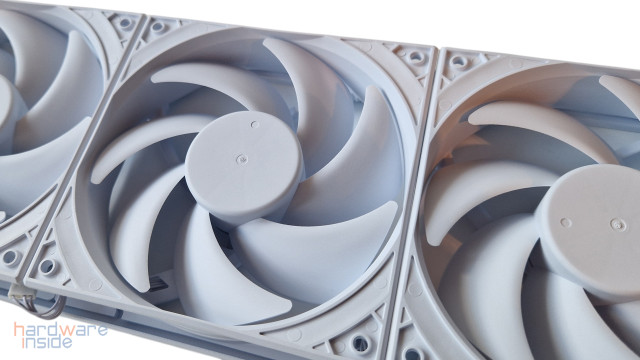

n dem herausnehmbaren Lüfterrahmen befinden sich bereits ab Werk drei vorinstallierte 120 mm Performance-Lüfter. Mit einem Luftstrom von max. 114 m³/h (68,88 CFM) eignen sie sich hervorragend als Gehäuselüfter. Die Lüfter weisen eine minimale Drehzahl von 300 RPM sowie eine maximale Drehzahl von 1800 RPM auf. Dieses gewährleistet ein optimales Verhältnis zwischen Leistung und Geräuschpegel.



Rückseite

Die Rückseite des SUP01 ist nahezu vollständig aus Mesh gefertigt, mit Ausnahme der Aussparung für das Netzteil sowie des I/O-Shields des Mainboards, um eine verbesserte Luftzirkulation zu gewährleisten. Zahlreiche Klettbänder sind angebracht, welche die Kabel sichern, die an den hinteren E/A-Anschlüssen des Motherboards angeschlossen sind; dies trägt zur Reduzierung von Unordnung bei und optimiert gleichzeitig den Luftstrom. Zusätzlich befindet sich unten eine gummierte Kabelführung, welche eine ordnungsgemäße Verlegung der Signalkabel der GPU (HDMI/DP) ermöglicht. Das SUUPß01 bietet sieben Erweiterungsslots, die durch Lösen der Schrauben entfernt werden können.



Netzteil

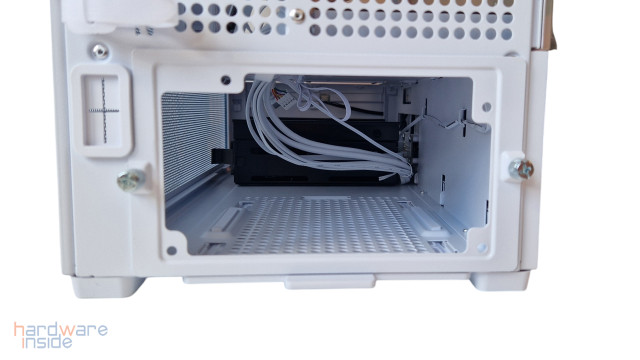

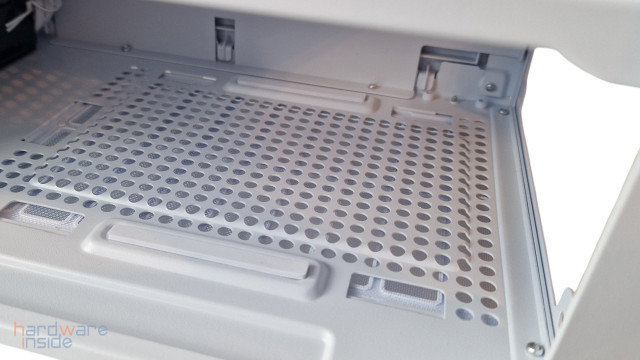

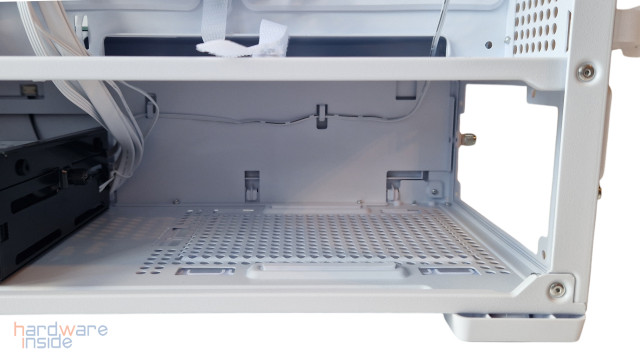

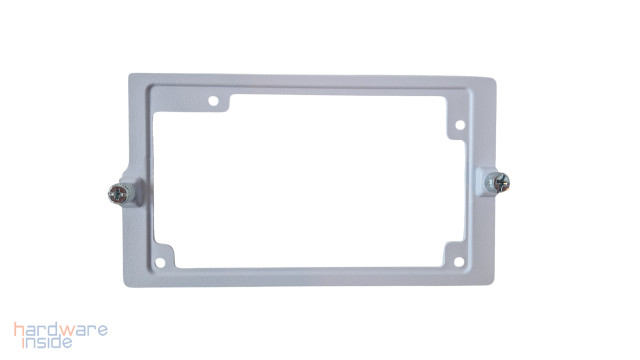

Unterhalb des Gehäuses ist der Netzteilschacht. Zwei große, gummierte Auflagen sorgen für einen sicheren Halt. Zur Montage des Netzteiles muss lediglich der Netzteilrahmen, der mit zwei Rändelschrauben verschraubt ist, gelöst und am Netzteil verschraubt werden.



Oben

Die Oberseite des SUP01 besteht aus einem abnehmbaren Mesh-Gitter, auf dessen Unterseite sich ein entnehmbarer magnetischer Staubfilter befindet. Für die Demontage des Deckels muss dieser lediglich am hinteren Bereich angehoben, entriegelt und entnommen werden. Die Entnahme ist dann ebenfalls von Vorteil, um später Hardware (Radiator) zu verbauen.



Unten

Auf der Unterseite des Gehäuses befindet sich ein herausnehmbarer Staubfilter. Der Filter soll das Innere vor Staub schützen und ist leicht zu reinigen. Mit den vier gummierten Standfüßen ist ein sicherer Halt garantiert. Das SP01 bietet nicht nur im Bodenbereich einen magnetischen Staubfilter, auch On Top und die Front sind mit Staubfiltern bestückt. Inwiefern Einbußen bei Nutzung der Staubfilter entstehen, wird der spätere Test zeigen.



Praxis

Testsystem

Installation

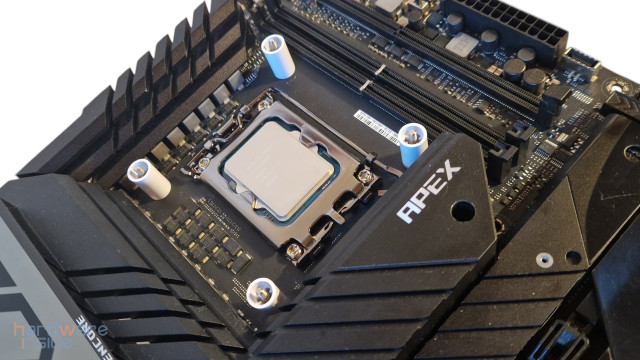

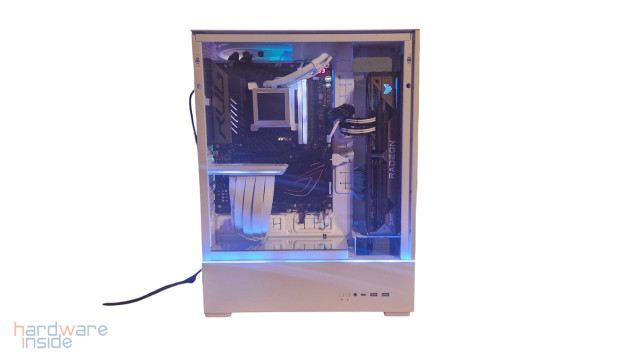

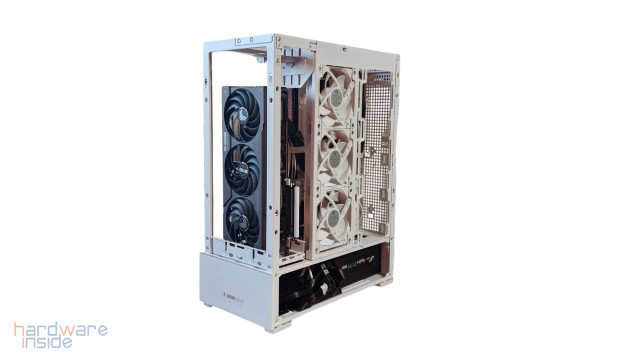

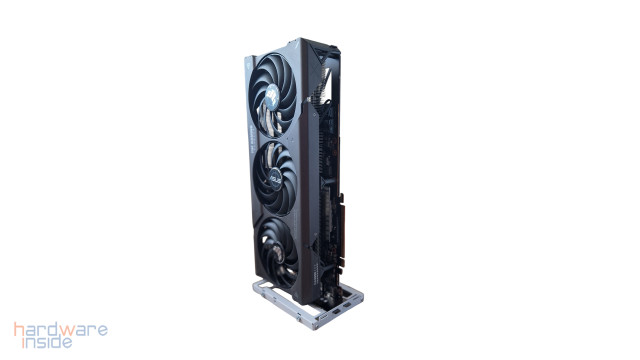

Zur vertikalen Installation unserer Grafikkarte, welche bereits auf dem Halter montiert wurde, erfolgt die Befestigung in der Vorderseite des SUP01-Gehäuses mittels Schrauben. Im Anschluss daran wird das Mainboard fixiert; hierbei haben wir zuvor bereits die Backplate samt Abstandshaltern und Abstandshülsen installiert. Die Montage des Netzteils folgt nun, hierfür verwenden wir den vorgesehenen Netzteilschacht. Der Rahmen für das Netzteil wurde vorab montiert und am Gehäuse verschraubt. Der gesamte Einbauprozess gestaltet sich effizient und zeitsparend. Auch die Verlegung der ersten Verbindungskabel gelingt aufgrund zahlreicher gut zugänglicher Durchführungen zügig sowie ordentlich. Im nächsten Schritt steht die Installation unserer 360-mm-All-in-One-Wasserkühlung (AIO) an: Anders als bei herkömmlichen Gehäusen erfolgt deren Anbringung nicht im Deckel oder an der Frontseite, sondern rückseitig beim SUP01-Gehäuse selbst. Das Anschließen des DisplayPort- oder HDMI-Kabels erweist sich zunächst nicht als unüberwindbares Hindernis. Jedoch kann es notwendig sein, dass Seitenteil abzunehmen oder gegebenenfalls das Gehäuse zu kippen, um Zugang zum Anschluss zu erhalten – alternativ könnte man auch den Rahmen mit der Grafikkarte lösen, um anschließend das erforderliche Kabel anzuschließen. Alle Kabel werden noch einmal kontrolliert, alle Folien innen wie auch außen entfernt – fertig. Ob nun mit oder ohne RGB, das SUP01 wird definitiv zum Blickfang.




Es sollte jedoch darauf geachtet werden, dass keines der Kabel in die verbauten Lüfter oder AIO gelangt, was doch eher kontraproduktiv ist und wäre. Daher sind die Punkte mit Klettbändern seitens Lian Li im SUP01 gut gelöst, um dieses zu vermeiden.



Temperaturen

Für den Test setzen wir auf Cinebench R23 im Loop (um die CPU zu 100 % auszulasten) für eine Dauer von 30 Min. Für den Bereich Gaming haben wir uns für Black Myth – Wukong entschieden, ebenfalls für 30 min. Last but not least wird der Bereich IDLE mit alltäglichen Arbeiten wie Surfen, Datenverarbeitung, Office etc. ausgeübt. Die drei verbauten 120 mm Lüfter werden für diese Tests auf eine min. Drehzahl (Vorgabe unserer Mainboard-Software), den Mittelwert (50 %) sowie den max. Wert eingestellt. Wie im Diagramm zu sehen ist, sind die ausgelesenen 29 °C laut dem Tool „HardwareInfo“ im Idle doch schon beachtlich. Die drei 120-mm-Lüfter unserer verbauten AIO wurden für die drei Szenarien auf eine konstante Drehzahl von 1400 RPM eingestellt. Die verbaute Pumpe dreht mit 2000 RPM. So erreichen wir mit maximal 41 °C und das im Low-Noise beim Gaming ein gutes Ergebnis. Zu guter Letzt wurde die max. Drehzahl von 2060 RPM eingestellt. Im Cinebench R23 im Loop hingegen liegen wir mit 70 °C im minimalen Drehzahlbereich bei 400 RPM und 60 °C bei maximaler Drehzahl. Unsere verbaute Grafikkarte hingegen war während unserer Testphase mit Black Myth – Wukong bei ca. 40 Grad Celsius doch recht kühl. Die eingestellte Lüfterkurve brachte die
Abgesehen davon sind die von uns erreichten Werte Istwerte und können je nach verbauter Hardware natürlich abweichen. Die von uns ausgelesenen Werte sind Durchschnittstemperaturen. Die Wahrnehmung der Lautstärke ist immer subjektiv zu betrachten und vom eigenen Gehör abhängig.



Fazit

Das SUP01 bietet eine Vielzahl von Innovationen für den Endverbraucher an, welche darauf abzielen, moderne Komponenten durch unkonventionelle Lösungen effizienter zu kühlen. Insbesondere in Bezug auf die Anordnung der Grafikkarte im Frontbereich stellt dies ein durchdachtes Merkmal dar. Die drei werkseitig installierten 120-mm-Performance-Lüfter erfüllen ihre Funktion zur Zufuhr von Frischluft ins Gehäuse überzeugend während der Testphase. Zudem ergänzen die ARGB-Streifen – welche bei Bedarf deaktiviert werden können – sowie ein Spiegel im Inneren des SUP-01 das Gesamtpaket mit kleinen, aber feinen Features. Einziger Nachteil bleibt der Anschluss der Displaykabel. Dieser erfordert einerseits die Demontage des Seitenteils sowie ein Kippen des Gehäuses und gestaltet sich ungünstig für Personen mit großen Händen oder bei Verwendung eines langen DP- oder HDMI-Kabels in Situationen, wo das Gehäuse auf dem Schreibtisch positioniert werden soll. Dies als negativ anzukreiden, wäre Meckern auf hohem Niveau. Angesicht der Verarbeitung, den Features und dem nicht zu vergessenden 510 mm langen PCIe 4.0-Riserkabels welches im Lieferumfang mit enthalten ist, erscheint uns der Preis von 150 € des SUP01 gerechtfertigt im Vergleich zu anderen Angeboten am Markt. Daher sprechen wir unsere Empfehlung aus und verleihen ihm unseren Preis-Leistungs-Award.

Pro:
+ Design
+ Gute Kühlleistung
+ Drei ab Werk installierte 120 mm Lüfter
+ Sehr gute Verarbeitung
+ Einfache Montage
+ Preis


Kontra:
– N/A
