PHANTEKS D30-120 (REGULAR + REVERSED) im Test

PHANTEKS erweitert das Lüfterportfolio mit den D30-120 Lüftern um eine weitere Serie. Die beleuchteten D30-120 Lüfter gibt es als REGULAR- und REVERSED-Version, im Triple-Pack oder auch einzeln in den Farben Schwarz und Weiß. Im nun folgenden Review schauen wir uns die Lüfter-Serie etwas genauer an und werden so herausfinden, welche Features die D30-120 bieten und natürlich auch, ob sie in der Praxis überzeugen können.



Verpackung, Inhalt, Daten

Verpackung

Das Triple-Pack wie auch die Kartonage des einzelnen Lüfters besitzen das gleiche Design. Der Karton ist komplett in Schwarz gehalten, auf der Front ist mittig eine große Abbildung mit drei laufenden Lüftern zu sehen. Darüber ist das Hersteller-Logo sowie die Produktbezeichnung aufgedruckt.
Hinweise zum Inhalt sind unten auf der linken und rechten Seite der Front abgebildet. Auf der linken Seite wird neben einer kleinen Lüfterabbildung die Anzahl und auf der rechten Seite der Lüftertyp genannt. Die Rückseite informiert über die Features, den Lieferumfang und die technischen Daten der beiden Lüftertypen mit zwei zusätzlichen Bildern. Außerdem ist die Beleuchtungskompatibilität zu den verschiedenen unterstützen Herstellern mit deren Logo aufgeführt. Auf der linken Seite ist noch die Garantiezeit aufgedruckt.



Inhalt

Der Lieferumfang des Triple-Packs beinhaltet neben den drei D30-120 REGULAR Lüftern noch folgendes Zubehör:

• 4-Pin und 3-Pin Erweiterungskabel
• 2x Eckverbindungskabel
• 2x Verbindungsbrücke
• 6x Eckclip
• 2x Verbindungsclip
• 4x Schraubenabdeckung für Verbindungsbrücke
• 4x Schraubenabdeckung Ecke L
• 4x Schraubenabdeckung Ecke R
• 12x Lüfterschrauben
• 12x Radiatorschrauben
• 1x D-RGB Mainboard-Adapter
• Anleitung

Im Lieferumfang des Singlepacks befindet sich ein D30-120 REVERSED Lüfter und folgendes Zubehör:

• 1x 4-Pin und 3-Pin Erweiterungskabel
• 1x Eckverbindungskabel
• 1x Verbindungsbrücke
• 3x Eckclip
• 1x Verbindungsclip
• 2x Schraubenabdeckung für Verbindungsbrücke
• 2x Schraubenabdeckung Ecke L
• 2x Schraubenabdeckung Ecke R
• 4x Lüfterschrauben
• 4x Radiatorschrauben
• 1x D-RGB Mainboard-Adapter
• Anleitung



Daten



Details

Der erste Eindruck

Wir entnehmen die D30-120 REGULAR und REVERSED aus ihrer Verpackung und werfen einen genaueren Blick auf die Lüfter. Bei der Verarbeitung hat PHANTEKS gute Arbeit geleistet.
Das Material fühlt sich wertig an und es sind keine überstehenden Nasen oder andere Mängel zu sehen. Alles ist sauber verarbeitet. Der massive quadratische Lüfterrahmen ist mit einer Dicke von 30 mm etwa 5 mm dicker als bei anderen Lüftern üblich.




Die äußeren Ecken sind zusätzlich mit spitz zulaufenden Gummipads versehen, um auftretende Vibrationen im Betrieb zu verhindern. Auch zwei milchige Streifen auf jeder Seite und ein breiter Streifen im Inneren fallen bei näherer Betrachtung des Lüfterrahmens direkt ins Auge. Diese werden im Betrieb von insgesamt 30 D-RGB LEDs beleuchtet.




Auch an den außen liegenden Seiten ist jeweils oben und unten ein milchiger Kunststoff-Streifen eingearbeitet, der im Betrieb beleuchtet wird. Darunter ist das PHANTEKS-Logo eingeprägt. Eine Seite hat zusätzlich fünf quadratische Metallkontakte auf der rechten und linken Seite. Ein Aufkleber weist dabei auf die Eingangsseite (Signal Input Corner) hin.




Kommen wir nun zu einem der Features der D30-120 Lüfterserie. Die Lüfter werden per Daisy-Chain verbunden, dafür sind an den innen liegenden Seiten der Lüfter jeweils eine Feder und Nut in Form von zwei länglichen Streifen vorhanden. Hier werden die Lüfter einfach zusammengesteckt und dann mit den Halteclips aus dem Lieferumfang verbunden. Dafür gibt es zwei verschiedene Halteclips, einmal mit Metallstiften, die gleichzeitig die elektrische Verbindung herstellen und Halteclips, die nur zum Verbinden dienen. So sind Gruppen von bis zu vier Lüftern möglich, die dabei über einen einzigen Anschluss angeschlossen werden. Dadurch wird das Kabelmanagement deutlich vereinfacht.

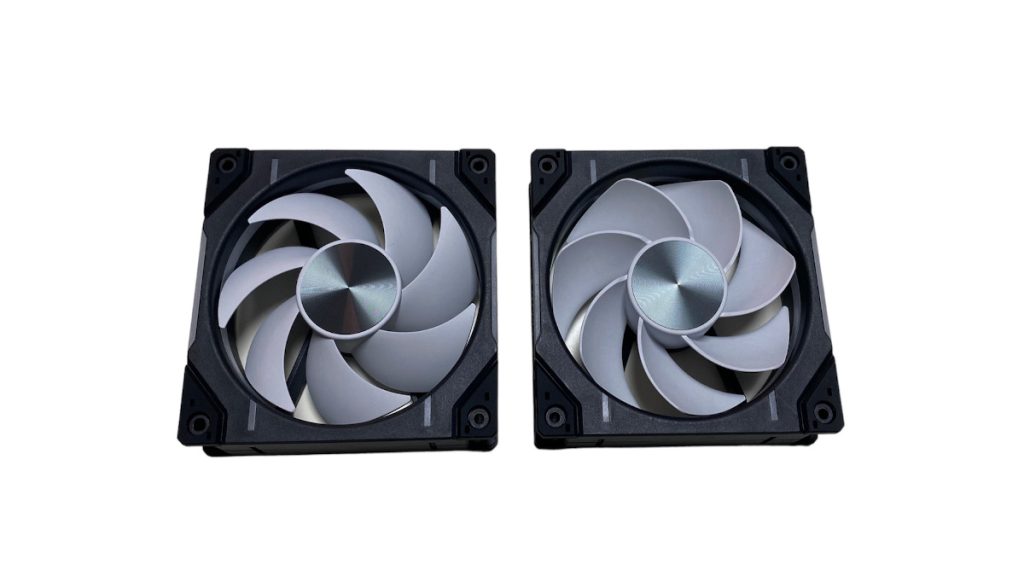

Das Hauptfeature ist in der Namensgebung mit REGULAR und REVERSED aufgeführt. Der Impeller der D30-120 REGULAR Lüfter ist komplett in Weiß gehalten und besitzt ein typisches Design. Die sieben sehr breiten sowie von der Materialstärke dicken Lüfterblätter sind über eine breite Lüfternabe verbunden. Auf der breiten Nabe ist eine Runde Metallplatte aufgeklebt. Die Lüfternabe wird im Auslieferungszustand von einem Aufkleber geschützt.




Auch der D30-120 REVERSED besitzt einen weißen Impeller im ähnlichen Design, allerdings sind die sieben Lüfterblätter um 180° gedreht angeordnet. So wird die Luft im Betrieb von hinten nach vorne gezogen. Der Clou dabei ist, dass der REVERSED Lüfter genau so eingebaut wird wie der REGULAR Lüfter. Nur wird die Luft beim REVERSED Lüfter nach innen befördert. Dadurch entsteht eine schöne, gleichmäßige Optik im Gehäuse und die sonst störenden Streben der Rückwand bleiben unsichtbar.




Die Rückseite der D30-120 Lüfter ist bei der REGULAR und REVERSED Version gleich aufgebaut. Auch auf der Rückseite sind zwei milchige Streifen auf jeder Seite in den Lüfterrahmen eingearbeitet. Vier breite Streben laufen gerade zu der großen Motorhalteplatte. Auf der Halteplatte ist das PHANTEKS-Logo, der Lüftertyp und der Drehzahlbereich zu sehen. Auch die Motorhalteplatte wird bei der Auslieferung durch einen Aufkleber geschützt.



Praxis

Bevor wir die Lüfter in unser Testsystem einbauen, werden die drei D30-120 REGULAR Lüfter über Halteclips verbunden und das Anschlusskabel angeschlossen. Die beiden 60 cm langen Anschlusskabel sind mit einem schwarzen Gewebe ummantelt und jeweils mit einem 4-Pin PWM-Stecker und 3 Pin JST-Stecker versehen. Zusätzlich legt PHANTEKS noch ein Adapterkabel von JST auf 5-V-3-Pin bei. Für eine einheitliche Optik liegen auch Clips für die Außenkanten bei.




Nach dem Einbau in unser Testsystem verdecken wir noch die Schrauben an den Ecken mit den Blenden aus dem Lieferumfang. Auch den einzelnen D30-120 REVERSED Lüfter verbinden wir mit zwei weiteren REVERSED Lüftern. Die Optik kann sich sehen lassen.



Lautstärke

Um die Lautstärke der Lüfter im Betrieb zu ermitteln, lassen wir die Lüfter mit 900 RPM, 1200 RPM und voller Lüfterdrehzahl laufen und messen die Lautstärke aus dem geschlossenen Gehäuse aus einer Entfernung von ca. 40 cm. Die Messwerte haben wir in einem Diagramm zusammengefasst. Da sich Lautstärke auf jedes Gehör anders auswirkt bzw. empfunden wird, versuchen wir die Lautstärke nach unserer Empfindung zu Beschreiben. Bei einer Drehzahl vom 900 RPM sind die Lüfter nicht aus dem geschlossenen Gehäuse herauszuhören. Erreichen die Lüfter 1200 RPM sind sie wahrnehmbar, jedoch nicht störend. Laufen die Lüfter mit voller Drehzahl, sind sie deutlich aus dem geschlossenen Gehäuse zu hören.



D-RGB-Beleuchtung

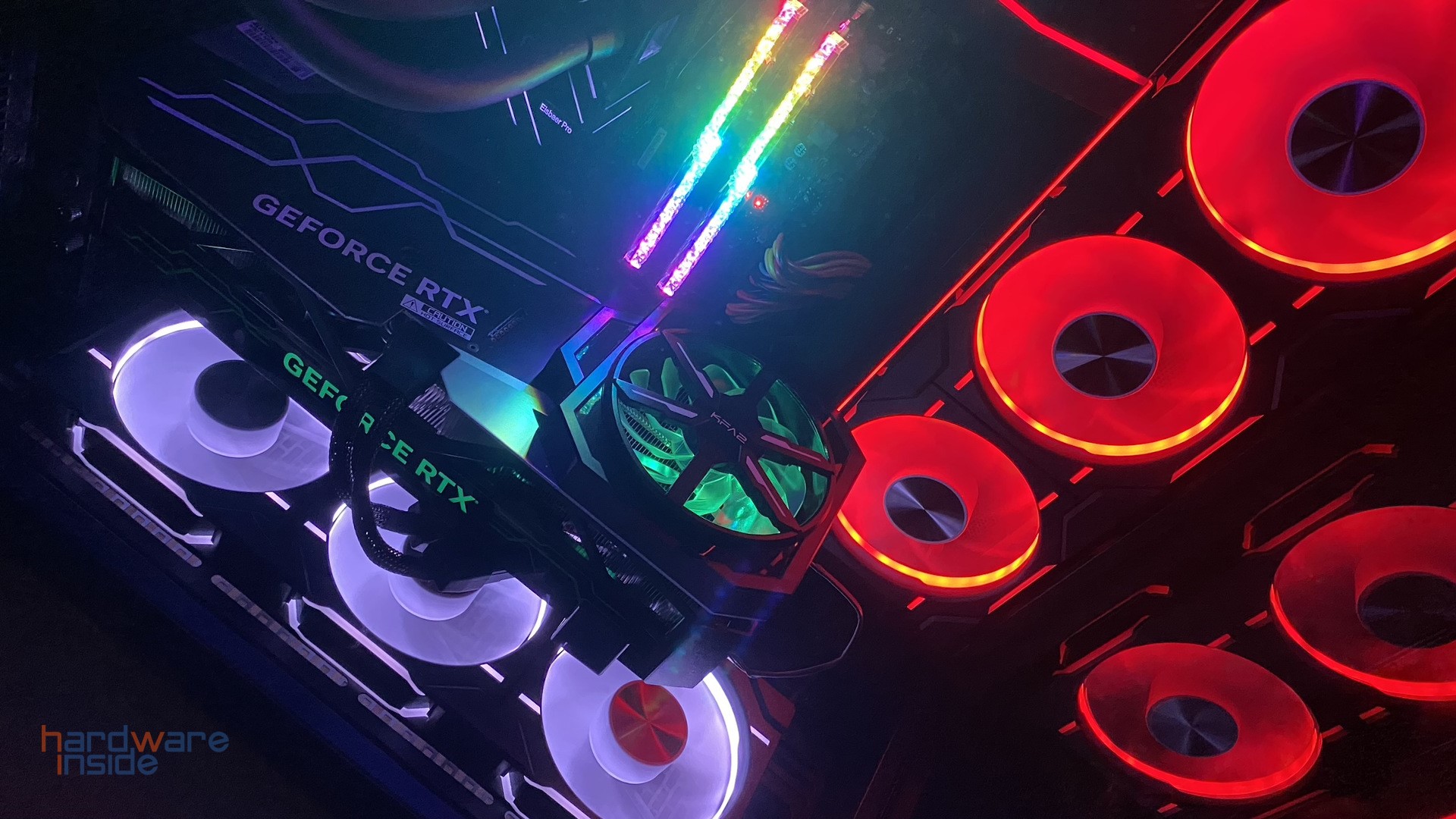

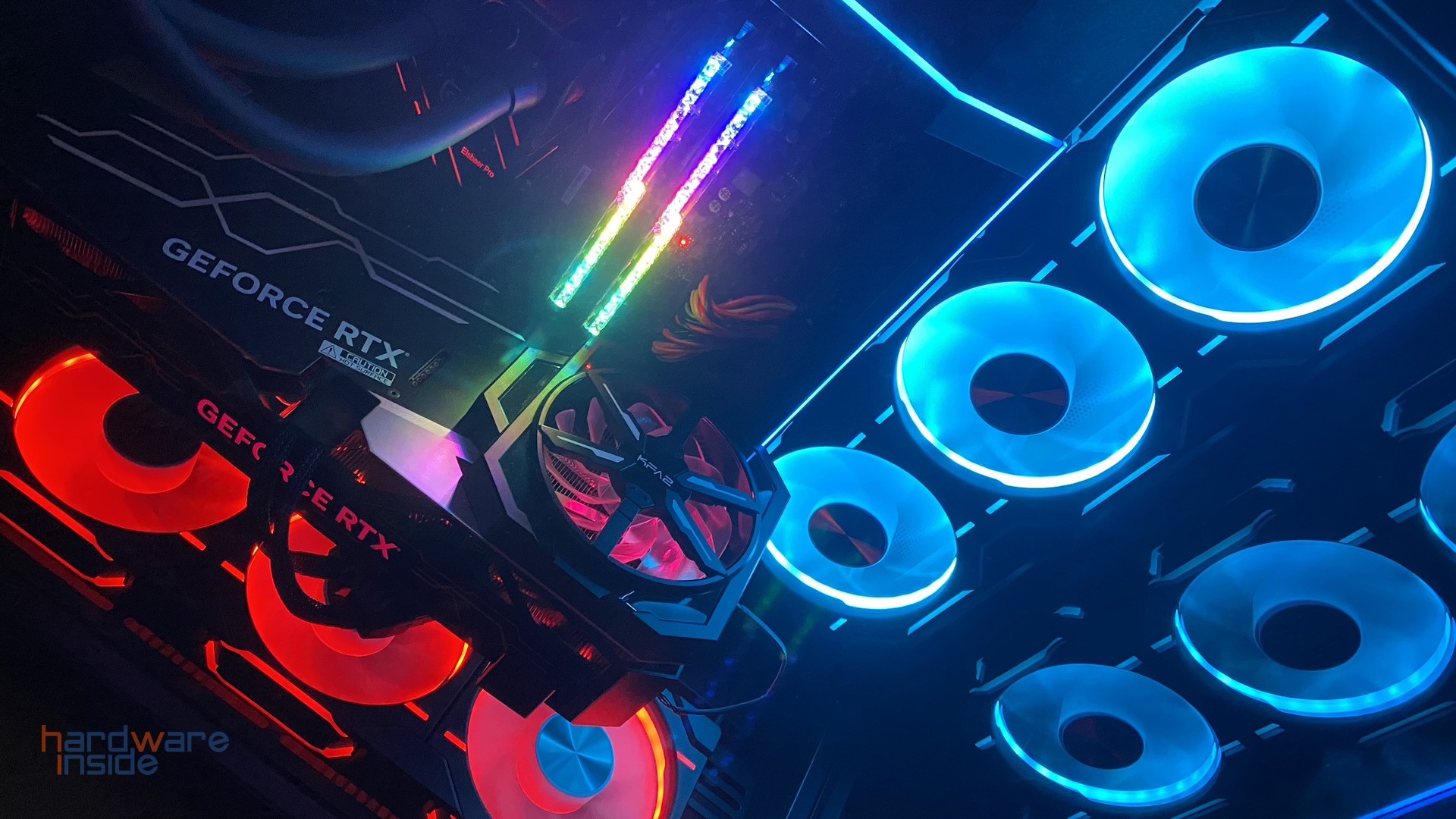

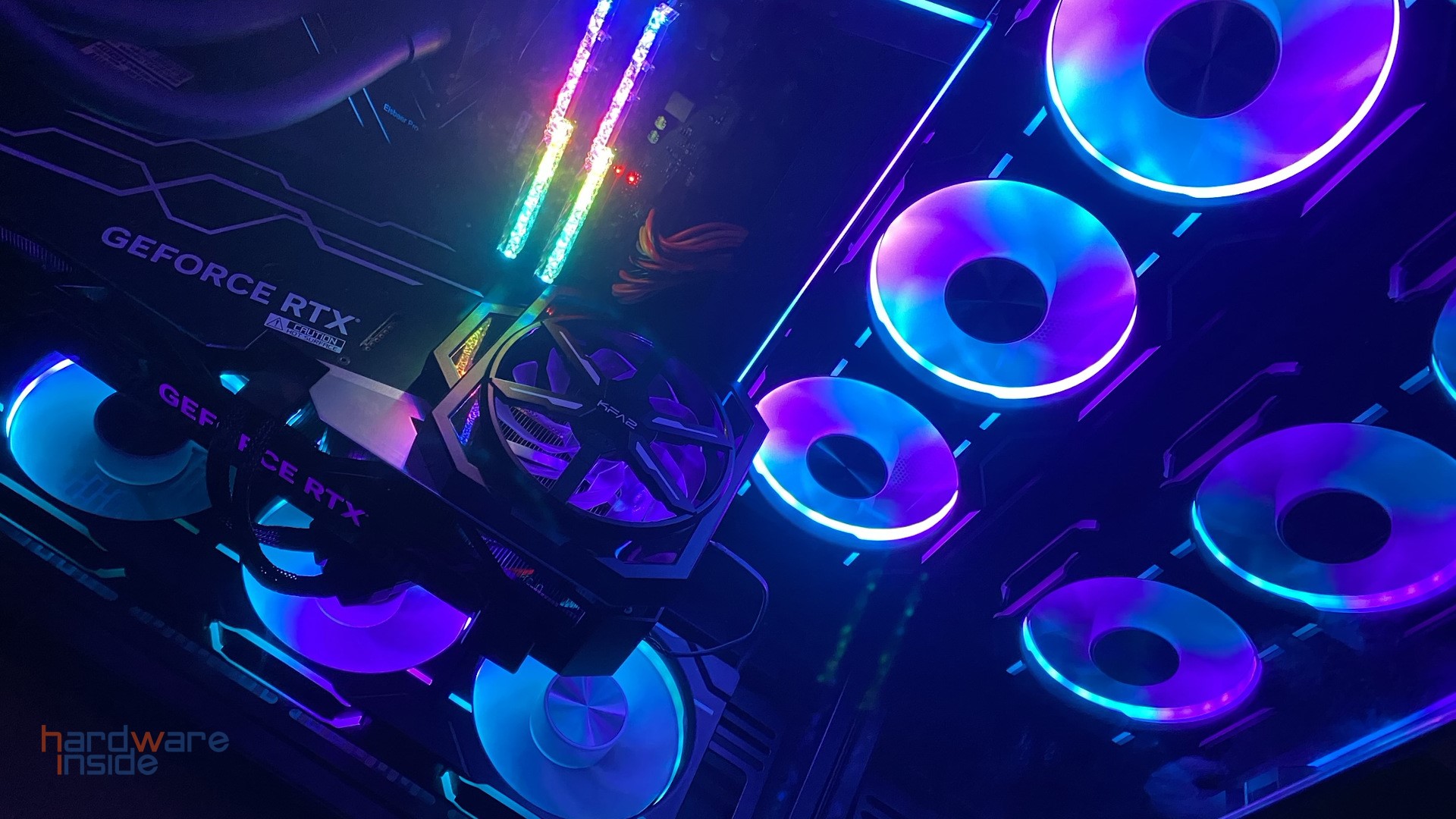

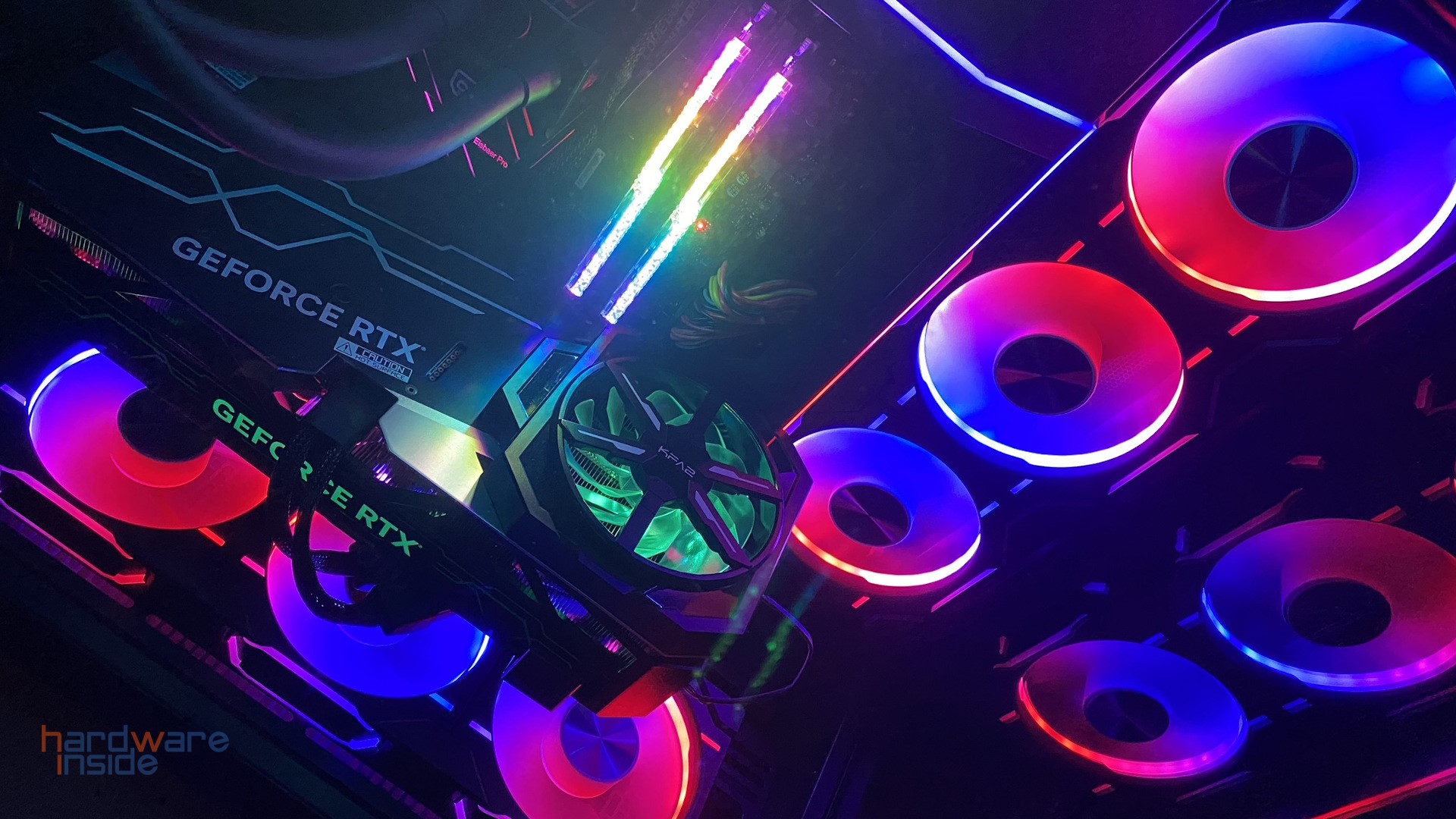

Wir haben natürlich auch noch ein paar Bilder von den Lüftern im Betrieb gemacht. Durch den Einsatz von D-RGB LEDs können einfarbige oder auch mehrfarbige Lichteffekte genutzt werden. Die Steuerung der Lüfterbeleuchtung erfolgt über die Tasten unseres NV7 Gehäuses, das ebenfalls aus dem Hause PHANTEKS kommt. Die D-RGB-Beleuchtung der D30-120 Lüfter ist sehr kräftig und besitzt eine homogene Ausleuchtung.



Fazit

Die neue D30-120 Lüfterserie von PHANTEKS, kann nicht nur durch ihre sehr gute Verarbeitung überzeugen. Eine durchdachte Daisy-Chain-Montage macht den Einbau zu einem Kinderspiel und vereinfacht gleichzeitig das Kabelmanagement. Durch den Einsatz eines REGLUAR und REVERSED Impellers entsteht eine einheitliche Optik, die endlich die störenden Lüfterstreben aus dem Sichtfeld verbannen, ohne dabei auf Kühlleistung oder einen leisen Betrieb verzichten zu müssen. Das Ganze wird durch die hervorragende D-RGB-Beleuchtung im Lüfterrahmen und an der Außenseite stimmig abgerundet. Wir finden die PHANTEKS D30-120 Lüfter Spitzenklasse.



Pro:
+ Verarbeitung
+ Optik
+ Daisy Chain
+ Homogene D-RGB Beleuchtung innen und außen

Kontra:
– Bei voller Drehzahl deutlich hörbar
