Der QNAP TS-664 ist ein 6-Bay-NAS mit aktuellem Intel Quad-Core Prozessor. Der Netzwerkspeicher soll leistungsfordernde Anwender ansprechen und verspricht hohe Performance sowie reibungsloses Multimediastreaming. Neben den sechs Festplattenslots bietet der TS-664 zwei 2,5 GBit/s Netzwerkanschlüsse, zwei M.2 NVMe Steckplätze und einen PCIe 3.0 Erweiterungsslot. Als Betriebssystem kommt das neue QTS 5.0 zum Einsatz, dieses basiert auf dem aktuellen Linux Kernel 5.10 und bietet eine große Auswahl an Apps und Funktionen. Wir stellen euch in diesem Bericht den neuen QNAP NAS vor und testen seine Leistungsfähigkeit.
Verpackung, Inhalt, Daten
Verpackung
Der QNAP TS-664 wird in einem schlichten Karton geliefert, ein großer Aufkleber informiert über Produkt und Inhalt. Im Inneren wird der NAS durch stabile Schaumstoffpolster fixiert, ein kleiner Karton enthält weiteres Zubehör.
Inhalt
Der Lieferumfang beschränkt sich auf das Wesentliche. Neben dem Gerät an sich, finden wir noch folgendes Zubehör:
- Eine Schnellstartanleitung
- Informationsbögen zu Garantie und Garantieverlängerung
- Ein Netzwerkkabel und Netzadapter
- Einige Schrauben für die Fixierung von HDDs und SSDs
Daten
| Technische Daten | QNAP TS-664 |
|---|---|
| CPU | Intel Celeron N5095 4-Core Prozessor, Turbo bis zu 2,9 GHz |
| GPU | Intel UHD Graphics |
| Verschlüsselungs-Engine | Ja (AES-NI) |
| Hardware-beschleunigte Transkodierung | Ja |
| Arbeitsspeicher | 4 GB SODIMM DDR4 (1 x 4 GB) |
| Maximaler Arbeitsspeicher | 16 GB (2 x 8GB) |
| Flash-Speicher | 4 GB (Dual Boot OS Schutz) |
| Laufwerksschächte | 6 x 3.5-Zoll SATA 6 Gb/s |
| Laufwerk-Kompatibilität | 3,5 Zoll SATA HDD 2,5 Zoll SATA SSD |
| Hot-Swap-fähig | Ja |
| M.2 Steckplatz | 2 x M.2 2280 PCIe Gen 3 x1 |
| Unterstützung für SSD-Cache-Beschleunigung | Ja |
| Ethernet Port | 2x (2,5 Gigabit) |
| Wake on LAN (WOL) | Ja |
| Jumbo Frame | Ja |
| PCIe-Steckplatz | 1x PCIe Gen 3 x2 |
| USB 2.0 Port | 2x Typ-A |
| USB 3.2 Gen 2 (10 Gbit/s) Port | 2x Typ-A |
| HDMI-Ausgang | 1x HDMI 2.1 |
| Formfaktor | Tower |
| IR-Sensor | Ja (Fernbedienung nicht im Lieferumfang enthalten) |
| LED-Anzeigen | Betrieb/Status, LAN, USB, HDD1-6 |
| Tasten | Ein/Aus, USB-Kopie, Reset |
| Abmessungen (HxBxT) | 168 × 235 × 226 mm |
| Gewicht | Netto: 2,9 kg Brutto: 4,56 kg |
| Betriebstemperatur | 0 – 40 °C |
| Stromversorgung | 120W Netzteil, 100-240V |
| Stromverbrauch | Festplattenruhezustand: ca.23,22 W Betriebsmodus: ca. 44,02 W |
| Lüfter | 2 x 90mm, 12VDC |
| Kensington Security Slot | Ja |
Details
Außenansicht

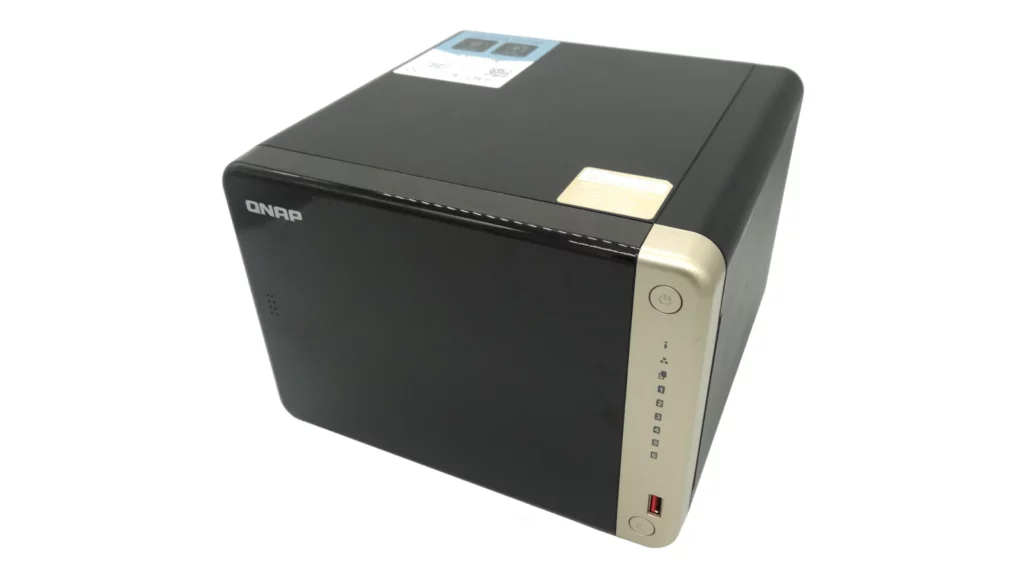

Der NAS selbst hat ein Gehäuse von 23,5 x 22,6 x 16,8 cm. Bis auf die Rückseite sind alle Seiten und die Front mit Kunststoff verkleidet. Die Front ist mit einer schwarzen, halbtransparenten Abdeckung versehen, die sich sehr leicht abnehmen lässt. Direkt hinter der Abdeckung befinden sich sechs Festplatteneinschübe, in die 3,5- und 2,5-Zoll-Festplatten eingebaut werden können.
Auf der Vorderseite befinden sich Status-LEDs für alle installierten Festplatten, mit Ausnahme eventuell verbauter M.2 SSDs. Weiterhin sind Status-LEDs für das Netzwerk, USB-Kopiervorgang und allgemeine Info vorhanden. Die Front besitzt eine Ein/Aus-Taste und eine Taste mit der ein verbundenes USB-Gerät kopiert werden kann. Dafür besitzt der QNAP TS-664 ein 10 Gbit/s USB 3.0 Anschluss auf der Vorderseite.
Auf der Rückseite finden wir weitere USB-Anschlüsse, hier sind 2x USB 2.0 sowie ein weiterer 10 Gbit/s USB 3.0 Port vorhanden. Für den Netzwerkanschluss stehen zwei 2.5 GBit/s Ethernet Anschlüsse zur Verfügung. Der QNAP TS 664 besitzt außerdem einen HDMI-Anschluss, bestimmte Anwendungen können diesen Nutzen. Im oberen Bereich befindet sich eine Blende, hinter der sich ein PCIe Erweiterungsslot befindet.
Um einen guten Airflow durch das Gehäuse zu erreichen, befinden sich auf der Unterseite des QNAP einige Lüftungsschlitze.
Innenansicht
Entfernt man alle Einschübe bietet sich ein guter Blick ins Innere, die sechs Festplattenanschlüsse sind auf einem Tochterboard verbaut. Die Hauptplatine des NAS wurde auf der rechten Seite, hinter der goldenen Blende verbaut.
Auf dem Mainboard befinden sich zwei M.2-Steckplätze und zwei RAM-Steckplätze. In unserem Bild haben wir den RAM-Riegel entfernt. Die M.2 Festplatten können als Cache für die SATA-Festplatten oder für einen seperaten Speicherpool genutzt werden. Die Slots haben kleine Hebel für eine einfache Installation und sind mit PCIe 3.0 x1 Standard verbunden, was theoretisch 1.000 MB/s ermöglicht. Laut Empfehlung von QNAP sollten installierte M.2 SSDs unbedingt einen Kühlkörper besitzen. In den M.2-Slots können auch KI-Beschleuniger installiert werden, diese verbessern beispielsweise die Bilderkennung der Anwendung QuMagic.
Das NAS besitzt zwei Steckplätze für DDR4 SODIMM Arbeitsspeicher, die von uns getestete Variante verfügt über 4 GB Arbeitsspeicher, laut Herstellerangaben können maximal 16 GB durch den Einbau von zwei 8 GB Riegeln erreicht werden.
Oberhalb des Festplattenkäfigs befindet sich im Inneren ein PCIe-Steckplatz. QNAP bietet verschiedene Erweiterungskarten an, wie z.B. Netzwerkkarten in verschiedenen Ausführungen, M.2-Erweiterungen für weitere Steckplätze oder Erweiterungskarten mit dem optischen Bussystem SFP+.
Praxis
Inbetriebnahme
Die Festplatteneinschübe sind aus Kunststoff und haben zwei Seitenteile, die die Festplatten ohne weitere Schrauben fixieren. Für einen festen und sicheren Halt werden die Festplatten von unten in die Einschübe geschraubt. Es können sowohl 3,5 Zoll als auch 2,5 Zoll Festplatten in die Einschübe eingebaut werden.
Die montierten Festplatten lassen sich dann sehr einfach in das Gehäuse einsetzen und finden ohne großen Kraftaufwand ihren Platz im Gehäuse. Die Einschübe rasten in das Gehäuse ein und können durch Drücken eines kleinen Hebels wieder gelöst werden. Auf dem Gehäuse sind die Festplattenplätze nummeriert, die Schlitten selbst haben keine Nummer. Beim Ausbau der Festplatten ist auf die richtige Reihenfolge zu achten.
Installationsprozess
Nach dem Start des QNAP rufen wir in einem Webbrowser die lokale IP des NAS auf, dort öffnet sich uns ein Installationsassistent. Alternativ hätten wir die „QFinder Pro“ Software nutzen können, mit ihr können beispielsweise schnell Netzwerklaufwerke eingerichtet oder Dateien übertragen werden. Der Installationsassistent führt uns durch ein Firmwareupdate und übernimmt erste Einstellungen. Nach der Installation wird uns eine Login Maske angezeigt, dahinter wartet eine intuitive Benutzeroberfläche.
Betriebssystem QTS
Das QNAP-eigene Betriebssystem heißt QTS und bietet eine Desktop-ähnliche Benutzeroberfläche im Browser. Verschiedene Funktionen und Einstellungen stehen in Form von Apps zur Verfügung. Die Programme werden in einem Fenster geöffnet und können nebeneinander angeordnet werden. Eine Menüleiste gibt einen Überblick über die geöffneten Programme und informiert unter anderem über aktive Hintergrundaufgaben und Benachrichtigungen.
Die Systemsteuerung ist übersichtlich gestaltet, im oberen Reiter finden sich allgemeine Einstellungen zum Gerät. Rechte für Nutzer können individuell oder über Rollen vergeben werden, auch Nutzungskontingente und Rechte für Apps lassen sich einstellen.
App Center
Das Betriebssystem QTS wird mit einem eigenen App Center zur Installation weiterer Anwendungen und Komponenten ausgeliefert. Die verfügbaren Apps sind in mehrere Kategorien unterteilt und reichen von Sicherungsprogrammen über Medienverwaltung und Unterhaltungsprogramme bis hin zu Smart-Home-Steuerungen oder Kameraüberwachungssoftware. Das App Center bietet viele Programme, die direkt out-of-the-box hervorragende Funktionen bieten.
Einrichtung eines Speicherpools

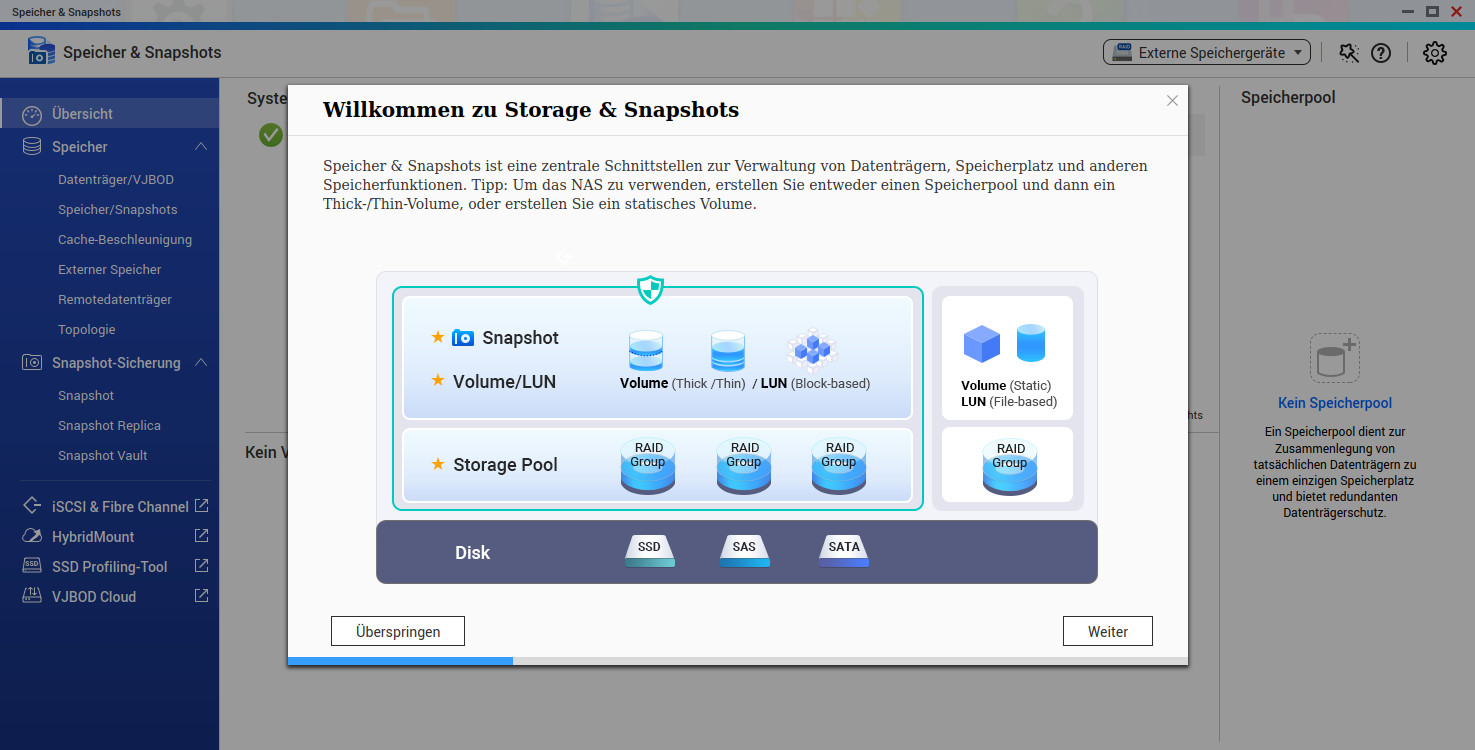

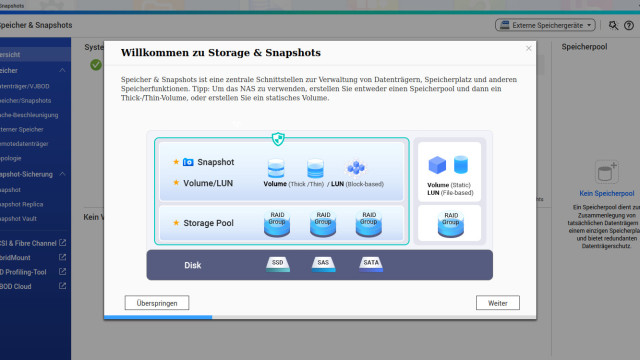

Um die Festplatten des QNAP nutzen zu können, müssen wir einen Speicherpool einrichten. Dies geschieht in der App „Speicher & Snapshots“. Neben der Verwaltung von Festplatten, kann die App Momentaufnahmen von Volumen aufzunehmen, dies kann manuell oder nach Zeitplan geschehen. Diese Sicherungen bieten nicht nur Schutz vor Datenverlust, mit ihnen können auch Dateien auf einen früheren Zeitpunkt zurückgesetzt werden. Beim ersten Öffnen wird eine kurze Anleitung gezeigt, derartige Anleitungen existieren für viele der Anwendungen des QTS-Betriebssystems, sie erläutern jeweils die wichtigsten Funktionen.

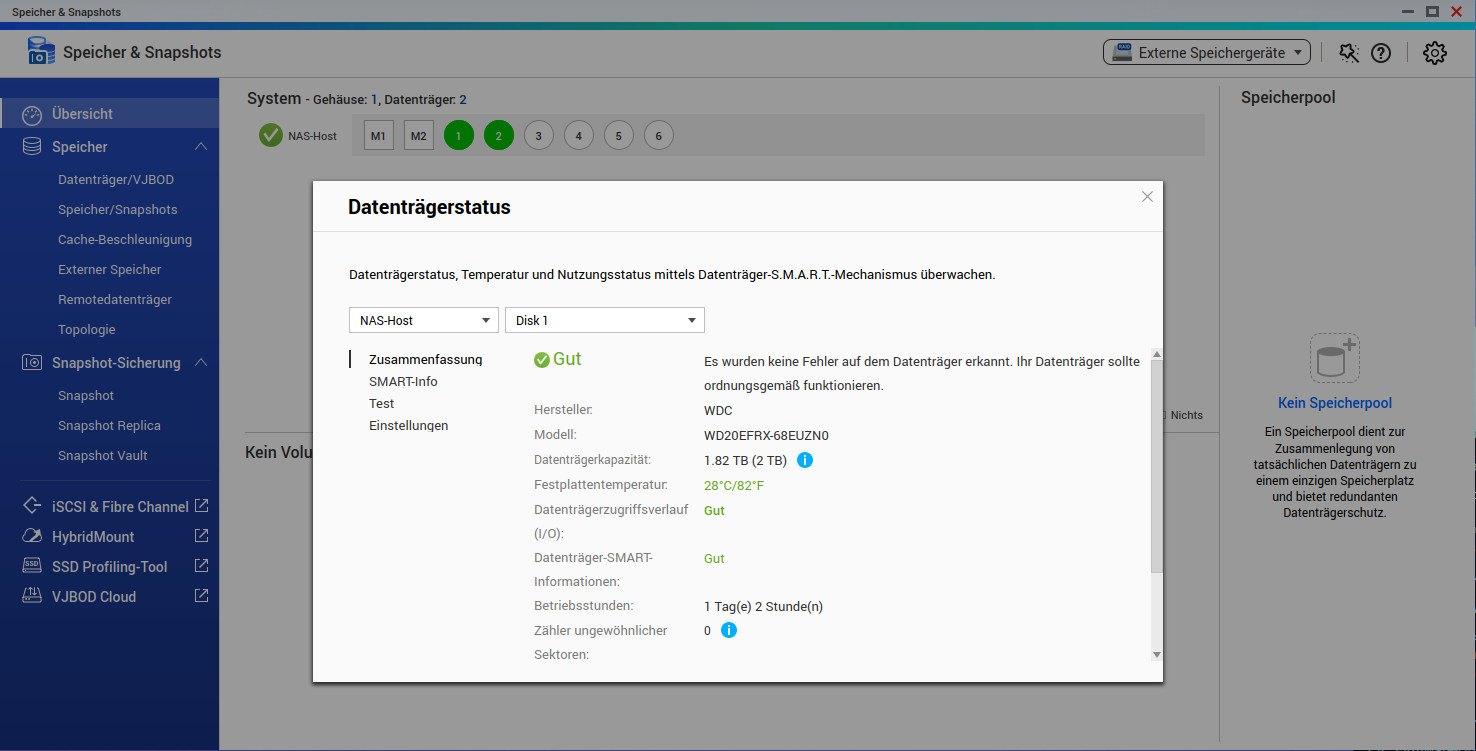

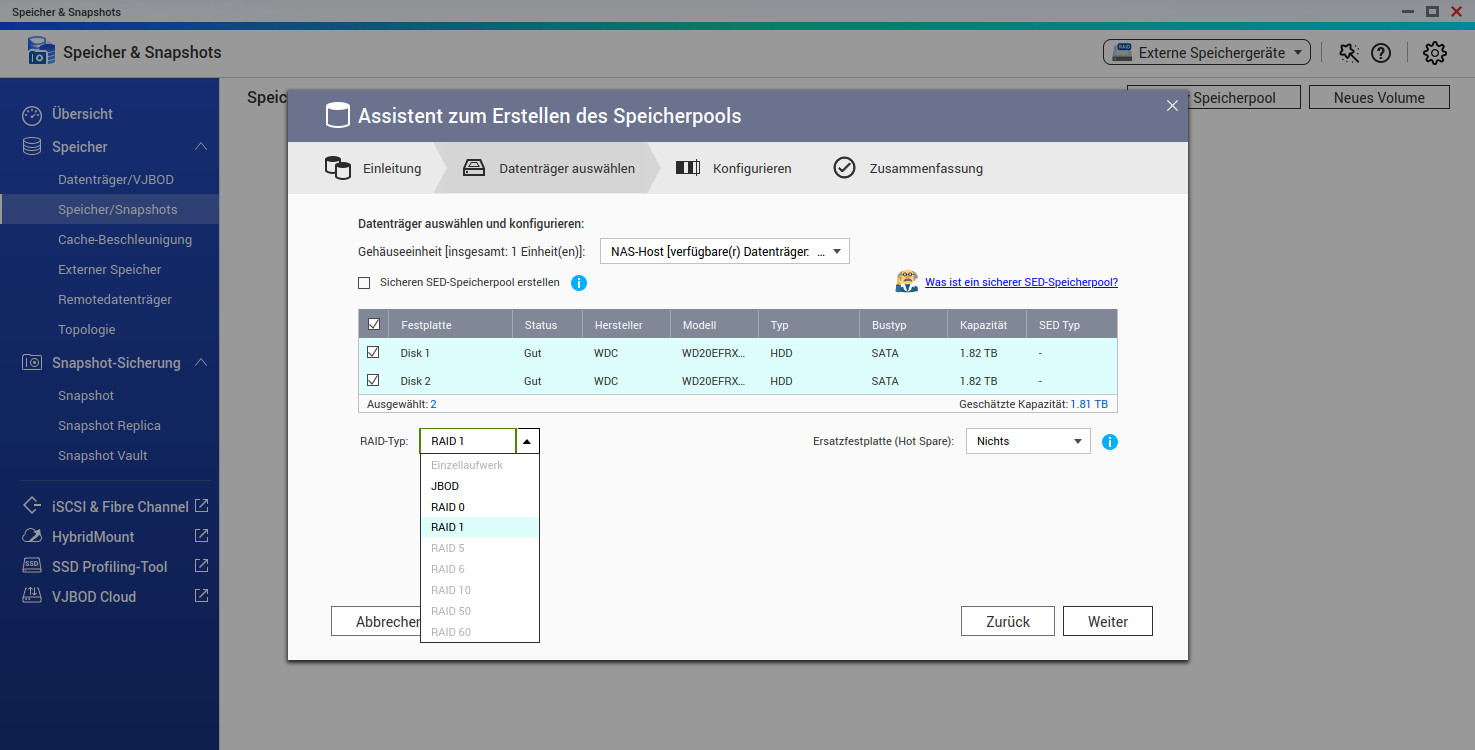

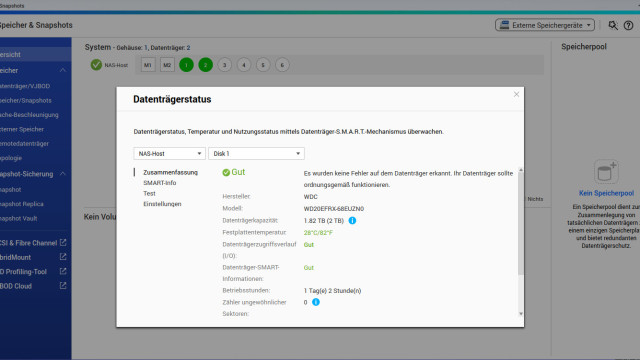

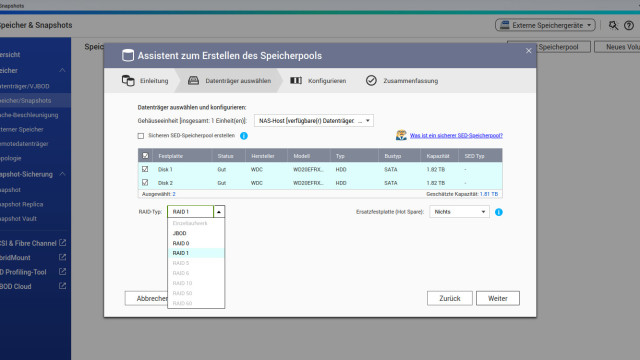

In der Anwendung werden unsere verbauten Festplatten erkannt, wir bekommen einige Infos über sie ausgegeben und können direkt in der Anwendung einen SMART-Test durchführen. Beim Anlegen des Speicherpools stehen und viele Möglichkeiten zur Verfügung, wir können entscheiden welche Festplatten im Pool vorhanden sein sollen und einen RAID-Typ festlegen. Für viele der Einstellungen gibt es Hilfestellungen. Da wir später die Leistung möglichst weit ausreizen wollen, entscheiden wir uns für einen RAID-0: Der Speicherplatz wird nicht gespiegelt, dafür erwarten wir mit diesem Typ die höchste Leistung. Für die meisten Anwendungsfälle wird ein RAID-1 empfohlen, dabei wird der Speicher gespiegelt und ist somit toleranter bei einem Festplattenschaden.

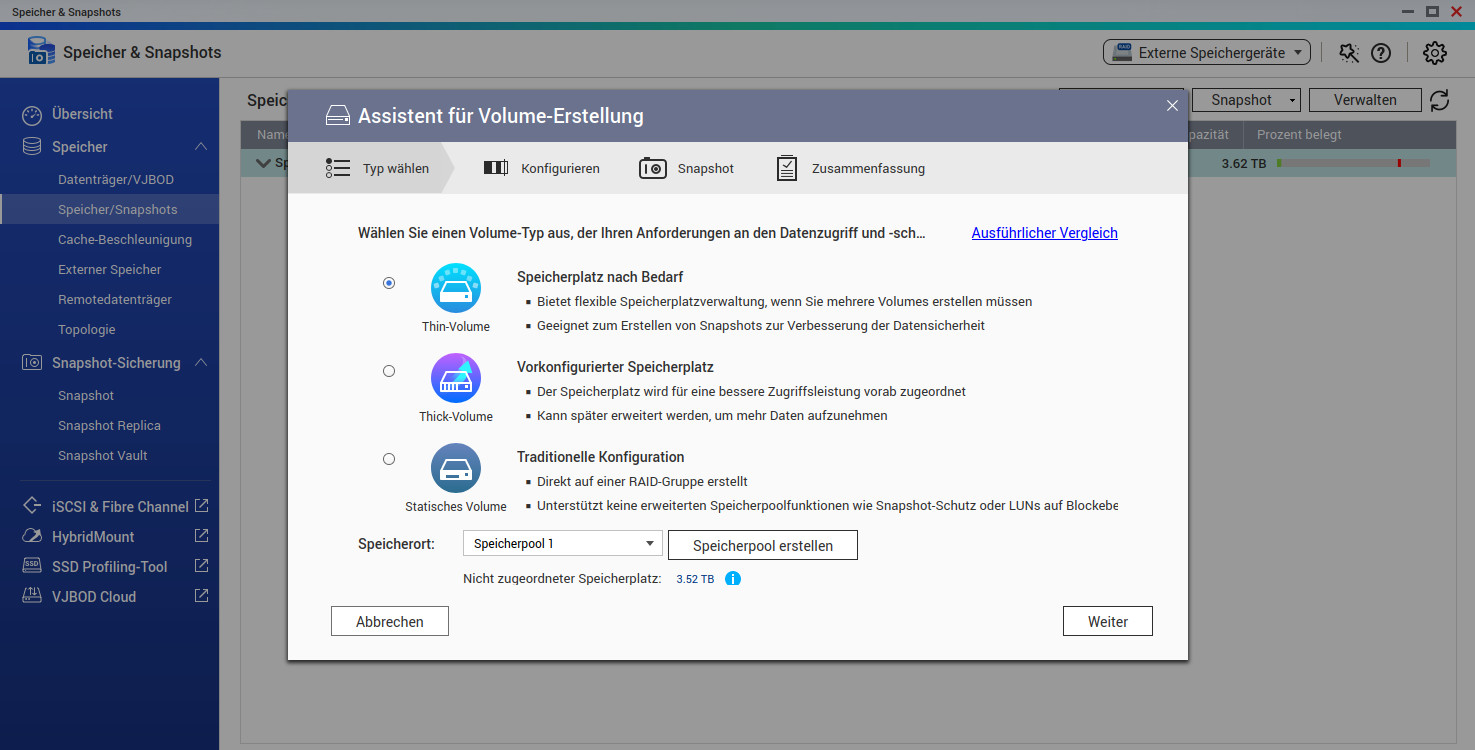

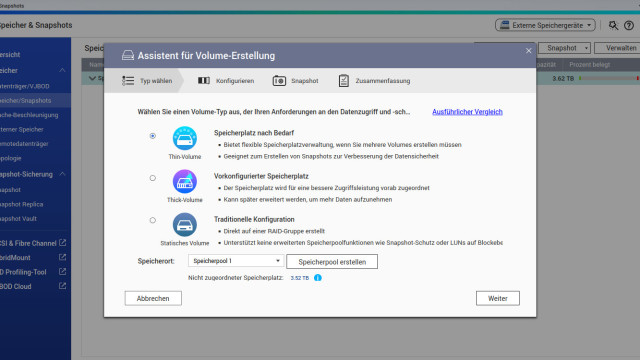

Nach der Erstellung des Speicherpools erzeugen wir als nächstes ein Volume. Auch hier gibt es verschiedene Optionen:
- Ein Thin-Volume belegten nur den Speicher, der tatsächlich genutzt wird.
- Ein Thick-Volume reserviert den vollen definierten Speicher und besitzt bessere Leistungseigenschaften als Thin-Volumes.
- Eine statische Konfiguration nutzt einen gesamten Pool und kann nicht erweitert werden, besitzt aber die besten Leistungseigenschaften.
Wir erstellen ein Thick-Volume, da dies bessere Leistungseigenschaften als Thin-Volumes besitzt, aber dabei nicht so viele Einschränkungen besitzt wie eine statische Konfiguration.
Unser Volume ist in wenigen Minuten formatiert und kann dann in der App „File Station“ einen Freigabeordner bekommen.
Leistung
Für die Leistungsbewertung verbinden wir den NAS über einen der 2,5 Gbit/s LAN-Anschlüsse mit einem Testsystem, das ebenfalls über einen 2,5 Gbit/s Anschluss verfügt.
Die Festplatten sind in einem RAID-0 Verbund angelegt und das Volume ist ein Thick-Volume mit einer Kapazität von 800 GB.
Benchmarks
Mit dem Atto Disk Benchmark erreichen wir eine maximale Lesegeschwindigkeit von 230 MB/s und eine maximale Schreibgeschwindigkeit von 279 MB/s. Durchaus beachtliche Werte, wenn man bedenkt, das reguläre HDDs ohne SSD-Cache verbaut sind.

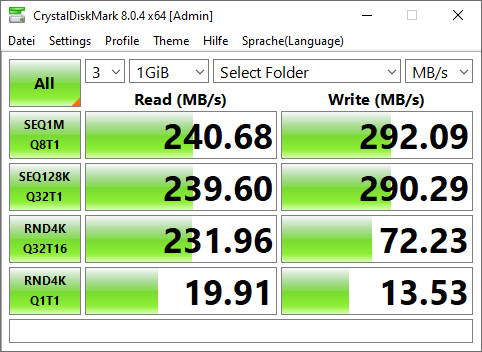

Mit dem CrystalDiskMark können wir die Messergebnisse des ersten Tests bestätigen. In diesem Test erreichen wir eine Schreibgeschwindigkeit von 290 MB/s und eine Lesegeschwindigkeit von 240 MB/s.
Wir wiederholen den Atto Benchmark und beobachten dabei die Auslastung des QNAP TS-664, weder die CPU noch der Arbeitsspeicher zeigen sich in irgendeiner Weise beeindruckt von der geforderten Last. Die CPU-Auslastung bleibt einstellig und auch der belegte Arbeitsspeicher bleibt konstant bei etwa 25-27%. Die Auslastung der Netzwerkkarte wird als Diagramm ausgegeben, die angezeigten Werte entsprechen nicht der im Benchmark ermittelten werden, da der NAS ein Mittelwert über einen gewissen Zeitrahmen ermittelt. Der Atto Benchmark wechselt dabei zu schnell zwischen lesen und schreiben, wodurch die Ausgabe der Netzwerkkarte etwa die Hälfte der Leistung ausgibt.
Medienstreaming
Mit der App Plex lassen sich auf dem QNAP befindliche Filme und Serien sehr einfach im Browser oder einer Clientapp streamen. Der QNAP übernimmt dabei das transkodieren der Medienobjekte. Wir testen das Ganze mit einem Full-HD Testvideo und einem Browser als Client. Die Wiedergabe erfolgt ohne Ruckler, Frameaussetzer oder sichtbare Artefakte. Die CPU wird währenddessen wenig ausgelastet und verbleibt im unteren einstelligen Bereich, vom Arbeitsspeicher sind zu keinem Zeitpunkt mehr als 35 % belegt.
Fazit
Die Turbostations von QNAP bieten hervorragende Möglichkeiten zur sicheren Datenverwaltung, können aber noch viel mehr als traditionelle Netzwerkspeicher. Das Betriebssystem bietet zahlreiche Möglichkeiten, das Gerät an die Bedürfnisse der Benutzer anzupassen. Von Backup-Lösungen über Medienverwaltung, Hausüberwachung und Smart-Home-Anwendungen bietet der QNAP TS-664 für jeden Anwender die passende Software. Dank Quad-Core-Prozessor und leistungsfähigen Schnittstellen ist der QNAP TS-664 ein Allround-Talent. Seine Leistung und sein Funktionsumfang ließen in unserem Test keine Wünsche offen. Im Preisvergleich sticht das QNAP TS-664 gegenüber anderen 6-Bay-Geräten durch seinen Preis von derzeit knapp 700€ positiv hervor. Auch zu diesem Preis können wir bedenkenlos eine Empfehlung aussprechen.
Pro:
+ Sehr gute Performance
+ Sehr gutes und intuitives Betriebssystem
+ Starker QuadCore Prozessor
+ 6 Einschübe
+ 2 M.2 Erweiterungsslots
Kontra:
– N/A
