AMD RYZEN 5 2600,2600X & 7 2700X im Kurz-Test vs. Intel Core i7-8700K

Vor über zwei Monaten veröffentlichte AMD die verbesserte RYZEN-Architektur Zen+. Diese kommt in einer kleineren Fertigung und leichten Verbesserungen, im Vergleich zum Vorgänger, daher. Statt 14 nm setzt AMD jetzt auf eine Fertigung in 12 nm. Dank der Verbesserungen, sind unter anderem auch höhere CPU-Taktraten möglich. Wir schauen uns in diesem Test AMDs Prozessoren RYZEN 5 2600, 2600X und 7 2700X an. Neben den synthetischen- und Spiele-Benchmarks, werden wir uns auch die maximale Taktfrequenz mit und ohne OC sowie den Stromverbrauch anschauen.

[​IMG]
Wir bedanken uns bei AMD für die Bereitstellung des Testsamples und die gute Zusammenarbeit.​

Lieferumfang:

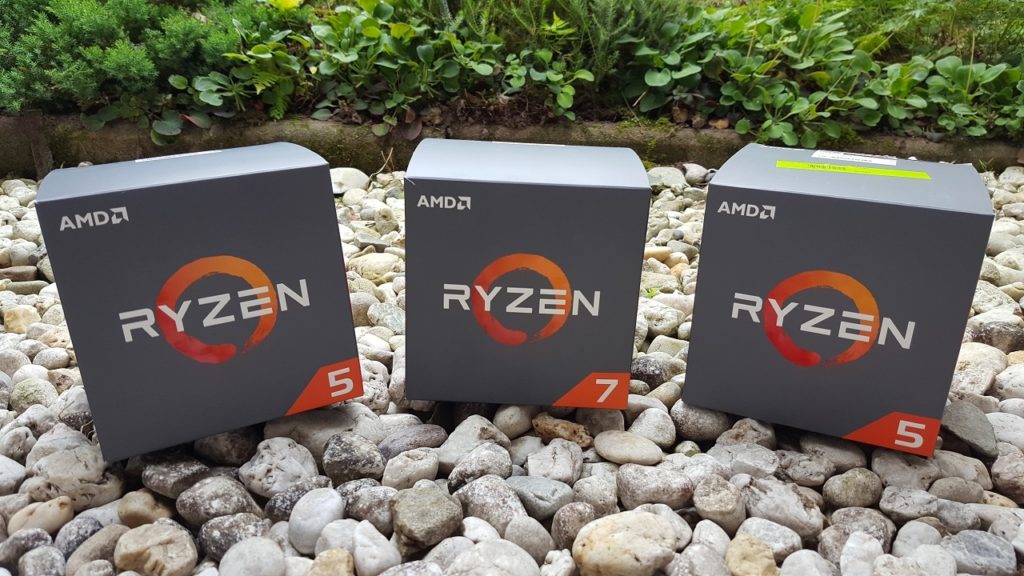

[​IMG] [​IMG]

Die Verpackung der neuen RYZEN-Modelle hat sich im Vergleich zum Vorgänger nicht verändert. Auch ist gut zu erkennen, um welches RYZEN-Modell es sich handelt. Entweder finden wir eine 5 oder 7 in der unteren rechten Ecke, was für RYZEN 5 oder RYZEN 7 steht. Somit erkennen wir, in welcher Verpackung ein Sechs- oder Achtkerner steckt. Auch erkennen wir, dass neben dem Prozessor, auch ein Boxed-Kühler zum Lieferumfang gehört.

[​IMG] [​IMG]

In der Verpackung, finden wir neben dem Prozessor, den Boxed-Kühler. Hier gibt es allerdings unterschiedliche Kühler. Der Wraith Stealth liegt dem RYZEN 5 2600, der Wraith Spire dem Ryzen 5 2600X und der Wraith Prism dem RYZEN 7 2700X bei.

[​IMG] [​IMG]

Nicht nur die Größe der CPU-Kühler ist unterschiedlich, sondern auch das eingesetzte Material. Im Vergleich zum Wraith Stealth, der vollständig aus Alu besteht, verfügt der Wraith Spire über eine Bodenplatte aus Kupfer und ist etwas höher. Die Lüfter der Wraith Stealt und Spire scheinen die gleichen zu sein. Deutlich besser sieht die Konstruktion des Wraith Prism aus. Dieser bietet eine noch größere Bodenplatte aus Kupfer und darüber hinaus leitet er die Wärme von der Bodenplatte, über Heatpipes, zu den Alufinnen im oberen Teil des CPU-Kühlers. Auch der Aufbau des Lüfters sieht anders aus. Die Lüfter des Wraith Stealth und Spire haben fünf Lüfterblätter, der Prism verfügt über sieben Lüfterblätter.

Details:

[​IMG] [​IMG]

Nicht nur das Fertigungsverfahren wurde von 14nm auf 12nm verbessert, sondern auch die Latenzzeiten des Cache und die IPC (Leistung pro Takt) des Prozessors wurden optimiert. Die höchste Leistungssteigerung soll, laut Folien von AMD, die Latenz des L2-Caches erfahren haben.

[​IMG] [​IMG]

Aber nicht nur die Latenzzeiten des Caches sind verbessert worden, sondern auch der Precision- und XFR-Boost. Dementsprechend erhalten sie jetzt die Bezeichnung Precision-Boost-2 und XFR-Boost-2. Es ist dank dieser Verbesserungen sogar möglich, mit einer niedrigen CPU-Temperatur, deutlich höhere CPU-Taktraten zu erreichen. Des Weiteren sollen beide Boost-Features auch genauer sein und die Taktung von einzelnen Kernen ist jetzt, wie bei Intel, auch möglich. So kann in der Theorie ein Kern mit 4,3 GHz takten und die restlichen mit 4,1 GHz. Wie hoch die Taktraten wirklich sind, schauen wir uns in der Praxis an. Allerdings steigt, zumindest beim Top-Modell, dem RYZEN 7 2700X, auch die TDP auf 105 Watt an. Des Weiteren hat auch nur das Top-Modell noch einen Temperatur-Offset, welcher 10° Celsius beträgt. Somit wird bei einer realen CPU-Temperatur von 50° Celsius ein Wert von 60° Celsius angezeigt. Dementsprechend dreht der Lüfter auf dem CPU-Kühler auch etwas höher. Dadurch ist wiederum ein höherer CPU-Takt durch den Boost möglich.

[​IMG] [​IMG]

Alle RYZEN-Modelle, mit Pinnacle-Ridge-Architektur sind wie die Vorgängermodelle zwischen DIE und Heatspreader verlötet und übertragen dementsprechend gut die Temperaturen an den Heatspreader. Auf die Temperaturen werfen wir im Praxisteil noch einen genauen Blick.

Praxis:

Testsystem AMD
[​IMG]

Alle RYZEN-CPUs werden auf einem ASUS CROSSHAIR VII HERO verbaut. Beim Arbeitsspeicher handelt es sich um ein 16-GB-Kit von GEIL. Gekühlt werden die CPUs von einem MSI CORE FROZR XL. Bei der Gehäusebelüftung setzen wir auf insgesamt sieben Lüfter von Noiseblocker.

Testsystem Intel
[​IMG]

Im INTEL-Testsystem verbauen wir, neben einem Core i7-8700K, ein ASUS MAXIMUS X HERO. Ansonsten ist das INTEL-Testsysten zu dem AMD-Testsystem identisch.

OC-Ergebnisse

[​IMG]

AMDs RYZEN 5 2600 können wir auf 4,1 GHz übertakten. Dabei liegt die CPU-Spannung bei 1,306 Volt. Selbst mit den Erhöhen der CPU-Spannung auf 1,45 Volt, können wir keinen CPU-Takt von 4,2 GHz stabil erreichen. Die Temperaturen sind, dank des guten CPU-Kühlers, nicht zu hoch.

[​IMG]

Mit einer CPU-Spannung von 1,352 Volt, erreichen wir beim RYZEN 5 2600X einen CPU-Takt von 4,2 GHz. Auch hier erreichen wir trotz einer CPU-Spannung von 1,45 Volt keinen höheren CPU-Takt. Die CPU-Temperatur liegt bei maximal 70° Celsius.

[​IMG]

Wie auch beim RYZEN 5 2600X, erreichen wir mit dem RYZEN 7 2700X, einen maximalen CPU-Takt von 4,2 GHz. Allerdings benötigen wir bei einer CPU-Spannung von 1,308 Volt, etwas weniger Spannung als beim Sechskerner. Die CPU-Temperatur liegt bei maximal 67,4° Celsius.

Benchmark-Ergebnisse

Boost-Taktraten

[​IMG]

Bevor wir uns die Benchmark-Ergebnisse anschauen, werfen wir einen Blick auf die CPU-Taktraten. Diese Unterscheiden sich je nach Prozessor deutlich. So hat der INTEL Core i7-8700K den höchsten CPU-Takt in Anwendungen und Spielen. Der RYZEN 5 2600X taktet in der Praxis etwas höher als der RYZEN 7 2700X. Beim RYZEN 5 2600X beträgt der maximale CPU-Takt, den wir gemessen haben, sehr gute 4150 MHz im Spiel. In Cinebench liegt er mit 4166 MHz etwas höher, allerdings wird der Prozessor auch deutlich weniger beansprucht und kann dadurch dem Takt eines CPU-Kerns etwas mehr erhöhen. Das Gleiche gilt für den RYZEN 7 2700X, der in Cinebench einen maximalen CPU-Takt von 4244 MHz hat und im Spiel maximal 4125 MHz und somit zumindestens im Spiel dem kleineren RYZEN 5 2600X hinterhinkt. Der RYZEN 5 2600 hat den geringsten CPU-Takt. In Cinebench beträgt er maximal 3894 MHz und im Spiel 3775 MHz.

Temperaturabhängige Boost-Taktraten

[​IMG] [​IMG]

Da die CPU-Taktraten temperaturabhängig sind, werfen wir auch einen Blick auf das Taktverhalten der CPU mit unterschiedlichen CPU-Temperaturen. Mit 56,8° Celsius taktet der Prozessor unter Volllast mit 3742 Mhz. Bei einer CPU-Temperatur von 70,3° Celsius liegt der CPU-Takt bei nur noch 3661 MHz und somit ist die Frequenz 80 MHz niedriger als mit der zuvor gemessenen Temperatur.

AIDA 64 Cache und Speicher-Test

[​IMG]

Als nächstes schauen wir uns die Geschwindigkeit des Speichers und Caches an. Dabei schauen wir hauptsächlich auf die Cache-Geschwindigkeit, da die Speichergeschwindigkeit stark vom verwendeten Arbeitsspeicher abhängt. Da der L1-Cache im CPU-Kern liegt, ist hier die Geschwindigkeit, mit maximal gemessenen 703,35 GB/s am höchsten. Die Geschwindigkeit des L2-Cache beträgt sehr schnelle 687,99 GB/s, da er auch im CPU-Kern sitzt. Der L3-Cache ist durch die höhere Distanz, zu den CPU-Kernen, etwa halb so schnell als der L2-Cache und liegt bei einer Bandbreite von 388,37 GB/s. Beim genaueren Betrachten der Werte sehen wir, dass sich die Bandbreiten beim Lesen, Schreiben und Kopieren nicht allzu sehr unterscheiden. Die Latenzen liegen beim L1-Cache bei 1.0 ns, beim L2-Cache bei 3.2 ns und beim L3-Cache bei 10 ns.

[​IMG]

Durch das Übertakten der CPU-Kerne, steigt natürlich auch die Geschwindigkeit des L1-, L2- und L3-Cache. Die Latenzen sinken auch etwas. Den größten Unterschied sehen wir beim L3-Cache.

[​IMG]

Durch den höheren CPU-Takt, liegt die Geschwindigkeit des L1-, L2- und L3-Caches des RYZEN 5 2600X, etwas höher als beim RYZEN 5 2600. Sie liegt etwa gleichauf mit den Ergebnissen des RYZEN 5 2600 mit einem CPU-Takt von 4,1 GHz. Allerdings ist das auch nicht verwunderlich, da der RYZEN 5 2600X von Haus aus mit einem CPU-Takt von bis zu 4,2 GHz läuft. Die Latenzen liegen durch den etwas höheren CPU-Takt etwas niedriger.

[​IMG]

Der erste Vergleich, mit und ohne OC des RYZEN 5 2600X, zeigt, dass wir durch das Übertakten nicht allzu viel Leistungssteigerung erwarten können. Die Ergebnisse sind ziemlich gleich. Allerdings liegt der CPU-Takt von 4,2 GHz mit OC auf allen Kernen konstant an. Ohne OC kann das anders aussehen.

[​IMG]

Da der RYZEN 7 2700X über zwei CPU-Kerne mehr verfügt, als der RYZEN 5 2600 und 2600X, ist die Geschwindigkeit des L1- und L2-Caches höher. Das ist nicht ungewöhnlich, da der L1- und L2-Cache in den ZEN-Kernen selbst liegt. Der L3-Cache liegt außerhalb und daher gibt es hier keine Unterschiede bei der Geschwindigkeit. Die Bandbreite des L1- und L2-Cache ist über 200 GB/s schneller als bei den Sechskernern.

[​IMG]

Durch das Übertakten des RYZEN 7 2700X steigt natürlich auch die Bandbreite des L1-, L2- und L3-Cache des Achtkerners an. Durch den hohen CPU-Takt, den der RYZEN 7 2700X von Haus aus hat, ist der Unterschied durch das Übertakten allerdings nicht sehr hoch.

[​IMG]

Zusätzlich zu den RYZEN-Prozessoren testen wir auch INTELs Core i7-8700K. Im Vergleich zu den RYZEN-Prozessoren, ist der L1-Cache deutlich schneller. Der L2- und L3-Cache ist allerdings etwas langsamer.

[​IMG]

Mit OC liegt die Geschwindigkeit von L1-, L2- und L3-Cache wie bei den AMD CPUs etwas höher.

[​IMG]

Die Ergebnisse in Cinebench, sprechen ganz klar für den AMD RYZEN 7 2700X. Der INTEL Core i7-8700K legt mit OC deutlich zu und kommt dem AMD RYZEN 7 2700X näher wie ohne OC. Die Single-Core-Ergebnisse profitieren des Weiteren sehr stark von dem höheren CPU-Takt des i7-8700K. Aber auch die Ergebnisse der RYZEN-5-Prozessoren können sich sehen lassen. Vor allem der RYZEN 5 2600 liegt im Preis-/Leistungsverhältnis ganz vorne. Das wird mit OC noch mal deutlicher, da er standardmäßig einen niedrigeren CPU-Takt hat und dementsprechend mehr an CPU-Takt dazu legt.

[​IMG]

In Battlefield 1 zeigt sich, das INTEL mit dem Core i7-8700K mit drei bis sechs Prozent leicht vorne liegt. Die Differenz zwischen den RYZEN-Prozessoren ist allerdings nicht so hoch. Nur der RYZEN 5 2600 hinkt mit 106,4 FPS ohne OC etwas hinterher. Allerdings werden die wenigsten Gamer diesen Unterschied beim Spielen bemerken. Mit OC legen alle Prozessoren etwas an Leistung zu. Wir erkennen also, dass sich das OC, dank der hohen Boost-Taktraten, in Battlefield 1 kaum lohnt.

[​IMG]

Erstaunlich ist, dass die Leistung des Core i7-8700K, in F1 2016 so deutlich vorne liegt. Ohne OC liegt der i7-8700K knappe 21 Prozent vorne und mit OC sogar fast 31 Prozent. Die Unterschiede zwischen den RYZEN-Prozessoren ist wie bei Battlefield 1 nicht wirklich groß. Hier liegt der RYZEN 5 2600 wieder durch den niedrigeren CPU-Takt zurück. Mit OC sieht das allerdings anders aus. Wir können auf jeden Fall feststellen, dass wir keinen Vorteil, mit einem acht Kerner gegenüber eines sechs Kerners in F1 2016 haben.

[​IMG]

Playerunknown`s Battlegrounds profitiert nur etwas von dem CPU-Takt. Das sehen wir daran, das der Core i7-8700K leicht vorne liegt und der RYZEN 5 2600 mt 10 FPS Differenz deutlich hinterher hängt. Mit OC schließt er allerdings zu den anderen Prozessoren auf, daher hat er den meisten Leistungsgewinn durch das Übertakten.

[​IMG]

Mit 4 FPS Unterschied zwischen RYZEN 5 2600 und Core i7-8700K, erkennen wir, dass der Prozessor nicht so eine große Rolle in Rise of the Tomb Raider spielt. Daher ist mit OC auch nicht wirklich ein Leistungsunterschied zu erkennen.

[​IMG]

War Thunder profitiert, neben F1 2016, am meisten von einem hohen CPU-Takt. Daher liegen die Frameraten mit einem Core i7-8700K auch deutlich höher als bei dem schnellsten RYZEN-Prozessor. Mit OC sind es sogar über 40 FPS mehr. Mit einem 144-Hertz-Monitor sind diese Unterschiede von einem Gamer zu erkennen, da das Spiel schneller auf die Eingabe reagiert. Das Übertakten der RYZEN-Prozessoren lohnt sich bei War Thunder mehr als bei Battlefield 1 oder Playerunknown´s Battlegrounds. Das meiste Potenzial liegt hier wieder beim RYZEN 5 2600, der bis zu 7,3 FPS mehr Leistung mit OC erzielt.

Stromverbrauch:

[​IMG]

Den durchschnittlich geringsten Stromverbrauch, in den ausgewählten Testszenarien, hat AMDs RYZEN 5 2600. Dieser wird dicht gefolgt von INTELs Core i7-8700K, der im IDLE sogar etwas weniger Strom verbraucht. Allerdings liegt der Stromverbrauch beim i7-8700K unter Volllast und in BF1 am höchsten. Für einen acht Kerner hat der RYZEN 7 2700X allerdings auch einen guten Stromverbrauch. Des Weiteren müssen wir beachten, dass es sich auch bei den RYZEN 5 Modellen, um Teildeaktivierte acht Kerner handelt und somit immer etwas Strom durch die deaktivierten Kerne fließt. Daher sind vor allem die gemessenen Werte unter Volllast in unseren Augen sehr gut. Mit OC steigt der Stromverbrauch aller Prozessoren an. Im Vergleich zu den RYZEN-Prozessoren steigt beim INTEL Core i7-8700K der Stromverbrauch am deutlichsten. Aber auch der RYZEN 5 2600 legt etwas mehr zu als der RYZEN 5 2600X und RYZEN 7 2700X.

Fazit:

AMD liefert mit der verbesserten ZEN+ Architektur, die in den RYZEN 5 2600, 2600X und RYZEN 7 2700X zum Einsatz kommt, ein solides Produkt. Dass vor allem für Spiele, Streaming und Foto/Video-Bearbeitung eine sehr gute Alternative zu den INTEL Coffee-Lake-CPUs ist. Auch wenn INTEL bei Spielen noch vorne liegt, kann AMD mit einem guten Preis Punkten. Des Weiteren zeigt der AMD RYZEN 7 2700X eine sehr gute Leistung in Multi-core-Anwendungen. Die OC-Eigenschaften sind allerdings nicht so gut. So können wir nur beim RYZEN 5 2600 mit OC eine bessere Leistung in Spielen erzielen. Einzigst ist der Cinebench R15 Benchmark, der von allen CPU-Kernen die maximale Performance fordert. Daher kann der Boost-Modus der RYZEN-Modelle, mit einem X in der Produktbezeichnung, nicht den maximalen CPU-Takt einstellen. In Spielen arbeitet der Boost-Modus allerdings so gut, dass wir uns das Übertakten sparen können. Der Stromverbrauch der RYZEN-Prozessoren ist gut. Im Vergleich mit dem Core i7-8700K, der in Spielen eine bessere Leistung abliefert, ist die Leistung pro Watt allerdings etwas schlechter. Da der RYZEN 5 2600 in Battlefield 1 circa 25 Watt weniger benötigt als der RYZEN 5 2600X und RYZEN 7 2700X, hat er eine etwas bessere Leistung pro Watt als seine Geschwister. In Cinebench R15 liefert AMDs RYZEN 7 2700X die beste Leistung pro Watt. Die Preis/Leistung ist bei allen RYZEN-Modellen sehr gut. Wir bekommen mit dem RYZEN 5 2600 für unter 170€ einen Prozessor mit sechs Kernen und zwölf Threads. Das gibt es bei INTEL erst ab dem Core i7-8700K, der mehr als das Doppelte kostet. Möchten wir einen etwas höheren CPU-Takt, so bekommen wir für 20€ mehr den RYZEN 5 2600X. Dieser kann, im Vergleich zum RYZEN 5 2600, vor allem in Spielen durch seinen höheren CPU-Takt glänzen. Allerdings ist diese Leistung auch mit dem RYZEN 5 2600 möglich, wenn wir übertakten. In Anbetracht, dass es sich beim RYZEN 5 2700X um einen echten acht Kerner mit sechszehn Threads handelt, ist die Preis/Leistung auch hier hervorragend. Da es bei INTEL keinen Mainstream acht Kerner gibt, müssen wir bei INTEL für einen Achtkerner 460€ bezahlen und müssen zusätzlich noch zu einem teureren X299-Mainboard greifen. Bei AMD liegt das günstigste X470-ATX-Mainboard bei 130€ und somit 50€ unter dem günstigsten X299-Mainboard. Des Weiteren müssen wir berücksichtigen, dass bei allen RYZEN-Modellen ein CPU-Kühler beiliegt. Vor allem beim RYZEN 7 2700X, liegt ein sehr potenter Boxed-Kühler bei, den wir leider aus Zeitgründen nicht testen konnten.

[​IMG]

Bewertung des AMD RYZEN 5 2600

Wir vergeben dem AMD RYZEN 5 2600 9,2 von 10 Punkten. Da eine gute Preis Leistung geboten wird , erhält der AMD RYZEN 5 2600 von uns den „Preis Leistung“ Award.

Pro:
+ Leistung in Spielen
+ OC-Potenzial vorhanden
+ 12-Threads
+ Verlöteter Heatspreader
+ Stromverbrauch
+ sehr guter Preis

Kontra:

– CPU-Takt

[​IMG]

Produktlink
Preisvergleich

Bewertung des AMD RYZEN 5 2600X

Wir geben dem AMD RYZEN 5 2600X 9,4 von 10 Punkten. Da eine gute Preis Leistung geboten wird , erhält der AMD RYZEN 5 2600X von uns den „Preis Leistung“ Award.

Pro:

+ Leistung in Spielen
+ 12-Threads
+ Verlöteter Heatspreader
+ sehr guter Preis
+ CPU-Takt mit Boost-Modus

Kontra:

– Kaum OC-Potenzial


[​IMG]

Produktlink
Preisvergleich

Bewertung des AMD RYZEN 7 2700X

Wir vergeben dem AMD RYZEN 7 2700X 9,5 von 10 Punkten. Da eine gute Preis Leistung geboten wird , erhält der AMD RYZEN 5 2600 von uns den „Preis Leistung“ Award

Pro:

+ Leistung in Spielen
+ Leistung in Foto/Video-Bearbeitung
+ 16-Threads
+ Verlöteter Heatspreader
+ Stromverbrauch in Foto/Video-Bearbeitung

Kontra:
Kaum OC-Potenzial

Produktlink
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Prozessoren

Intel Pentium Gold G5400 – Der günstige Coffee Lake Pentium

Bis vor Kurzem war ein günstiger Einstieg in die Coffee Lake Plattform nicht möglich, da Mainboards mit Z370-Chipsatz teuer sind und es keine günstigen CPUs gab. Das hat Intel mittlerweile geändert. Mit den H370, B360 und H310 Chipsätzen, sind günstige Mainboards realisierbar. Bei den CPUs gibt es auch neue Modelle und damit die wichtigsten für einen günstigen Einstieg auf die Coffee Lake Plattform, die Pentium Gold und Celeron Modelle. In diesem Test schauen wir uns den Pentium Gold G5400 an. Im Test konzentrieren wir uns vor allem auf die Spieleperformance.

Verpackung & Inhalt:

Verpackung:

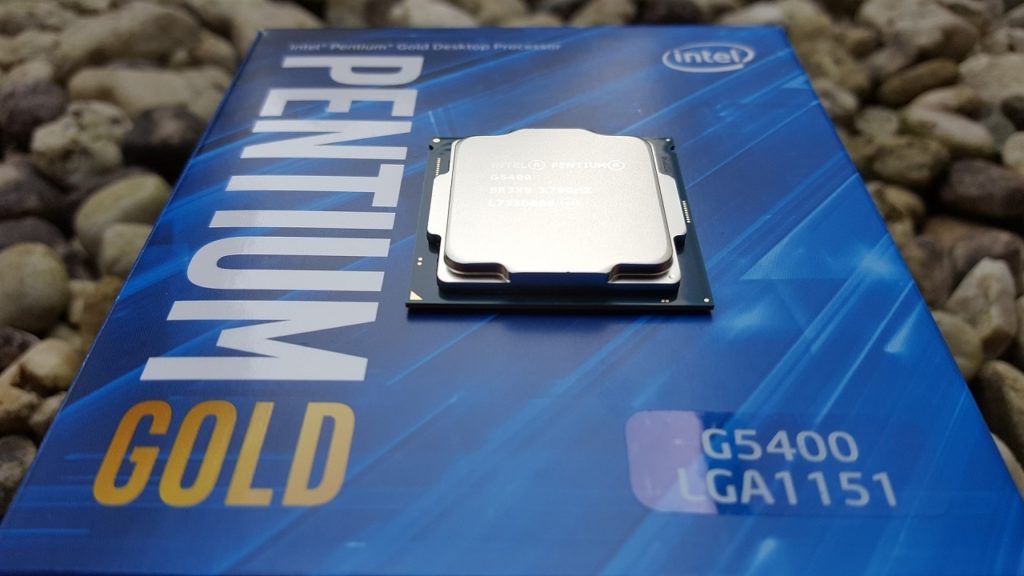

[​IMG] [​IMG]

Geliefert wird der Intel Pentium Gold G5400 in einer Intel typischen blauen Verpackung. Die Produktbezeichnung ist nicht zu übersehen, da sie ein Drittel der Vorderseite ausfüllt. In der unteren rechten Ecke erkennen wir, um welches Modell es sich genau handelt. Im Deckel der Verpackung können wir auch schon den Prozessor sehen. Auf der Rückseite, finden wir den Hinweis, dass der Pentium Gold G5400 nur auf einem 300er-Chipsatz lauffähig ist. Des Weiteren sehen wir, dass der Prozessor in Malaysia hergestellt wurde.

Lieferumfang:

[​IMG] [​IMG]

In der Verpackung wartet neben dem Prozessor, auch ein Boxed Kühler auf uns. Dieser bietet uns keine Heatpipes und die Wärmeleitpaste ist schon aufgetragen.

[​IMG]

Der Prozessor wird von einer Plastikhülle geschützt.

Im Detail:

[​IMG] [​IMG]

Würde die Produktbezeichnung nicht auf dem Prozessor stehen, wüssten wir nicht um welchen es sich handelt, da sich die Coffee Lake Prozessoren äußerlich nicht unterscheiden. Der große Unterschied zu den großen Core Modellen, ist im Inneren zu finden. Anders wie bei den vier und sechs Kernern kommen beim Pentium Gold nur zwei Kerne zum Einsatz. Da der Prozessor aber Hyper Threading unterstützt, kann der Prozessor auf insgesamt vier Threads zurückgreifen. Auch beim L3-Cache wurde gespart und es kommen nur noch 4 MB zum Einsatz. Beim 8700K sind es 12 MB. Des Weiteren gibt es auch keinen Turbotakt.

Folgende Pentium Gold Modelle sind verfügbar:

  • Pentium Gold G5600 / Takt 3.9 GHz / Turbotakt NA / L3-Cache 4 MB / Threads 4 / Preis 86$
  • Pentium Gold G5500 / Takt 3.8 GHz / Turbotakt NA / L3-Cache 4 MB / Threads 4 / Preis 75$
  • Pentium Gold G5400 / Takt 3.7 GHz / Turbotakt NA / L3-Cache 4 MB / Threads 4 / Preis 64$
  • Pentium Gold G5500T / Takt 3.2 GHz / Turbotakt NA / L3-Cache 4 MB / Threads 4 / Preis 75$
  • Pentium Gold G5400T / Takt 3.1 GHz / Turbotakt NA / L3-Cache 4 MB / Threads 4 / Preis 64$


Praxis:

[​IMG]

Wir verbauen den Intel Pentium Gold G5400 sowie den Core i7-8700K auf das MSI Z370 Gaming M5. Bevor wir allerdings mit den Benchmarks beginnen können, müssen wir das aktuellste UEFI mit dem Mikrocode Update flashen. Ohne das aktuellste UEFI können wir zwar booten, müssen aber den DisplayPort-Anschluss am Mainboard selber nutzen, da die Grafikkarte nicht erkannt wird. Des Weiteren wird der Prozessor zwar erkannt, das Mainboard legt aber eine sehr hohe CPU-Spannung von 1,488 Volt an. Daher empfehlen wir vor der Installation des Prozessors, das neuste UEFI zu flashen.

Speichersupport:

[​IMG]

Intel gibt laut Spezifikationen Arbeitsspeicher mit einem maximalen Takt von 2400 MHz an. Mit unserem MSI Z370 Gaming M5 können wir den Arbeitsspeicher trotzdem per XMP auf 2933 MHz anheben. Allerdings handelt es sich um Arbeitsspeicher mit einer Geschwindigkeit von 3000 MHz, hier fehlt dem Pentium Gold ein Ram-Teiler und daher sind es dann nur noch 2933 MHz. Mit einem anderen von uns getesteten Mainboard, dem MSI B360M Mortar Titanium, kann der Arbeitsspeicher maximal nur auf 2400 MHz angehoben werden.

Spielebenchmarks:

[​IMG]
In Battlefield 1 liegt der Pentium Gold G5400 weit hinter dem Core i7-8700K. Allerdings ist das auch nicht verwunderlich, da er deutlich mehr Ressourcen zur Verfügung hat. Des Weiteren scheint der L3-Cache bei Battlefield auch eine nicht so große Rolle zu spielen. Der i7-8700K mit nur zwei aktiven Kernen und insgesamt 12 MB L3-Cache liegt mit dem Pentium Gold G5400 der nur 4 MB L3-Cache hat gleich auf. Die Grafikkartenauslastung liegt während des Spielens meistens bei 60-80 Prozent. Selbst mit nur vier aktiven Kernen beim i7-8700K liegt die Prozessorauslastung bei 100% und somit wird auch mit einem Vier-Kerner die Grafikkarte durch den Prozessor ausgebremst.

[​IMG]

Anders als in Battlefield 1, scheint es, dass der L3-Cache einen Unterschied ausmacht. Auch hier gibt es eine große Differenz zwischen dem Core i7-8700K und dem Pentium Gold G5400.

[​IMG]

Da War Thunder sehr von einem hohen CPU-Takt profitiert und nicht so gut für mehrere Kerne optimiert ist wie andere Spiele, ist der Leistungsunterschied nicht so groß. Allerdings scheint es so, als würde der kleinere L3-Cache die Leistung mindert.

[​IMG]
In Playersunknowns Battlegrounds merken wir den größten Unterschied bei den MIN FPS. Der höhere CPU-Takt und die größere Anzahl an CPU-Kernen beim i7-8700K sorgen für fast die doppelte Leistung. Nichtsdestotrotz kann das Spiel ohne Bedenken mit dem Pentium Gold G5400 gespielt werden. Die Auslastung des Prozessors liegt die meiste Zeit bei circa 90 Prozent.

Cinebench:

[​IMG]

Selbstverständlich liegt der Pentium Gold G5400 in Cinebench deutlich hinter dem i7-8700K. Selbst mit deaktivierten Kernen liegt dieser vorne, da der Größe L3-Cache für mehr Leistung sorgt.

Stromverbrauch:

[​IMG]

Den Stromverbrauch haben wir mit einem MSI B360M Mortar Titanium getestet. Es wurde keine Grafikkarte verbaut. Im IDLE gibt es einen geringen Unterschied zwischen dem Pentium Gold G5400 und dem Core i7-8700K. Da der i7-8700K allerdings deutlich mehr Kerne hat, verbraucht er unter Volllast deutlich mehr Strom als der Pentium Gold G5400.

Fazit:

Intel bietet mit dem Pentium Gold G5400 einen günstigen Einstieg in die Coffee Lake Plattform. Für circa 60 € erhalten wir einen Prozessor, welcher sich vor allem zum Surfen im Internet oder dem Office Betrieb eignet. Darüber hinaus können wir damit auch Spielen, allerdings müssen wir bei der Gaming-Performance einige Abstriche machen. Zwar können wir alle Spiele spielen, erreichen aber natürlich nicht so hohe Bildraten wie mit einem Intel Core i7-8700K. Das Merken wir vor allem in Battlefield 1 oder F1 2016. In Playerunknowns Battlegrounds oder War Thunder, sind die Unterschiede allerdings nicht so groß und die Spiele lassen sich gut spielen. Punkten kann der Intel Pentium Gold G5400 vor allem beim Stromverbrauch.

Wir vergeben dem Intel Pentium Gold G5400 7.1 von 10 Punkten, damit erhält er den Silber-Award. Des Weiteren verleihen wir für den günstigen Preis den Preis Leistungs-Award.

PRO
+ Preis
+ Office-Leistung
+ Stromverbrauch

Neutral
– Gaming-Leistung

KONTRA
– kein OC möglich

[​IMG] [​IMG]

Wertung: 7.1/10

– Herstellerlink
– Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Prozessoren

AMD Ryzen3 2200G und Ryzen5 2400G im Test – Die Intel APU-Killer

Soll es ein kleines sparsames Gaming-System werden, so hat AMD vielleicht genau das Richtige für euch. Heute schauen wir uns die neusten APUs von AMD an, den Ryzen3 2200G und Ryzen5 2400G. APU steht für Accelerated Processing Unit und bezeichnet einen Prozessor mit integrierter Grafikkarte. In beiden Raven Ridge CPUs kommen Grafikchips mit Vega-Architektur zum Einsatz, der CPU-Part setzt wie bei den Ryzen-Vorgängern auf die Zen-Architektur. Ob die Kombination beider Architekturen auch für Triple-A Spiele ausreicht, schauen wir uns im Test an.

[​IMG]
Wir bedanken uns bei AMD für die Bereitstellung der Testsamples und die gute Zusammenarbeit.​

Daten:

[​IMG]

Schauen wir uns die Technik hinter den Raven Ridge APUs etwas genauer an. Beim CPU-Part setzt AMD wie zuvor schon bei der Ryzen 1000er-Serie auf die Zen-Architektur, die in 14nm gefertigt wird. Anders als bei der 1000er-Serie kommt nur noch ein CCX-Modul, das aus vier CPU-Kernen besteht, zum Einsatz.

[​IMG]

Ein Blick auf die Spezifikationen, lässt uns den Nachteil von nur einem CCX-Modul erkennen. Der L3-Cache der Ryzen 1000er Modelle mit vier CPU-Kernen ist 8 MB groß, da jeweils pro CCX-Modul auf 4 MB L3-Cache zurückgegriffen werden kann. Beide Raven Ridge APUs können nur noch auf 4 MB L3-Cache zurückgreifen. Die Größe des L1- und L2-Cache hat sich allerdings nicht geändert. Die TDP der beiden APUs liegt bei guten 65 Watt. Die Taktraten liegen beim Ryzen3 2200G bei 3,5 GHz und mit Boost Clock bei 3,7 GHz. Der Ryzen5 2400G taktet mit 3,6 GHz etwas höher und liegt mit Boost Clock bei 3,9 GHz. Die Boost Clock wurde im Vergleich zu den älteren Ryzen Prozessoren verfeinert und soll noch besser arbeiten. Des Weiteren ist die Boost Frequenz abhängig von den anliegenden Temperaturen der CPU-Kerne. Im besten Fall sind die Temperaturen so niedrig, dass die maximale Boost Frequenz erreicht wird. Neben dem höheren CPU-Takt, im Vergleich zum Ryzen3 2200G, bietet der Ryzen5 2400G SMT und damit acht Threads.
Eine weitere Änderung ist der verbesserte Speichersupport. Wurde bei den ersten Ryzen Prozessoren nur eine Speicherfrequenz von maximal 2666 MHz offiziell unterstützt, erhöht AMD bei beiden Raven Ridge CPUs den Support auf 2933 MHz Speichermodule. Ein Grund, warum AMD diesen Schritt macht, ist darauf zurückzuführen, dass die integrierte Vega-GPU nicht auf einen schnellen Grafikkartenspeicher zurückgreifen kann und daher zum langsameren Arbeitsspeicher zurückgreifen muss. Dieser ist in den meisten Fällen der Flaschenhals bei APUs. Bei AMDs dedizierten VEGA Grafikkarten, wie der Vega 64 kommt sehr schneller HBM2 Speicher zum Einsatz, der eine sehr hohe Bandbreite bereitstellt. Zum Vergleich liegt der HBM2 Grafikkartenspeicher der Vega 64 bei einer Bandbreite von 484 GB/s. Dagegen sieht die Bandbreite des Arbeitsspeichers mit 2933 MHz Speichertakt, der bei ungefähr 40 GB/s liegt, sehr schlecht aus. Natürlich hängt die Bandbreite des Arbeitsspeichers auch von den eingestellten Timings ab.

[​IMG]

Bei den PCI-Express-Lanes fallen 8- von 16-Lanes für die Anbindung zwischen CPU- und GPU-Part weg, somit haben wir insgesamt nur noch 8-PCI-Express-Lanes für eine dedizierte Grafikkarte oder eine M.2 SSD zur Verfügung.

[​IMG]

Wenn wir uns den GPU-Part der beiden APUs anschauen, erkennen wir weitere Unterschiede. Der Ryzen5 2400G setzt auf eine Vega 11 GPU mit elf Compute Units, die uns insgesamt 704 ALUs zu Verfügung stellt. Des Weiteren kann die Vega 11 GPU auf 44 Textureinheiten zurückgreifen. Die im Ryzenn3 2200G verwendete Vega 8 bietet uns acht Compute Units mit 512 ALUs und 32 TMUs. Wie auch beim CPU-Part taktet die GPU abhängig von den anliegenden Temperaturen hoch oder herunter. Bei Vega 11 sind es maximal 1250 MHz und bei Vega 8 bis zu 1100 MHz GPU-Takt.
Wie groß der Leistungsunterschied der beiden Vega-GPUs ist, schauen wir uns im weiteren Verlauf an.

Lieferumfang:

[​IMG]

Geliefert hat uns AMD eine sehr große Ryzen Verpackung, in der die von AMD zur Verfügung gestellten Komponenten auf uns warten.

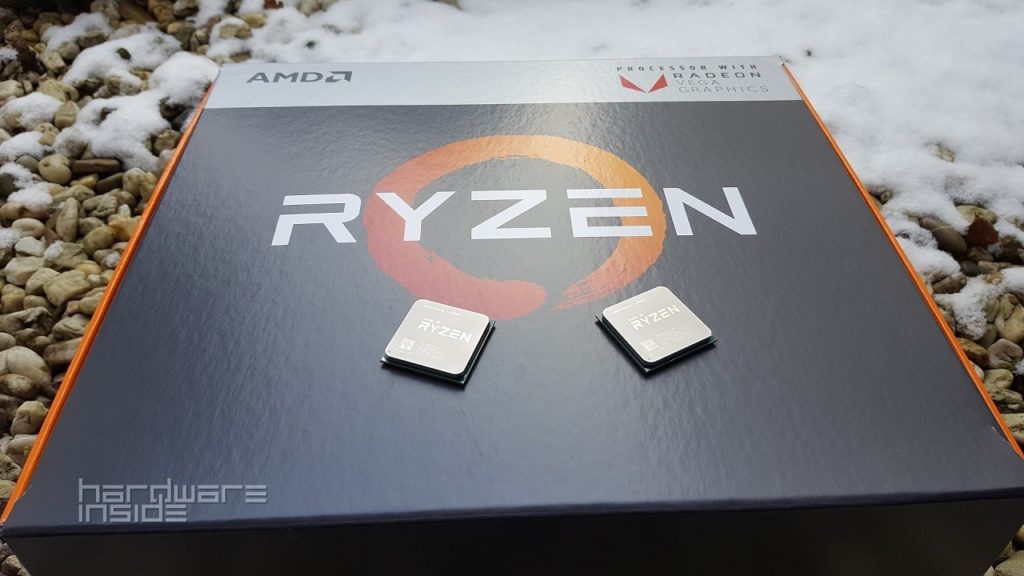

[​IMG]

AMD liefert uns beide auf dem Markt erhältlichen Raven Ridge APUs. Äußerlich gibt es keine Unterschiede zwischen den beiden APUs. Des Weiteren sind sie äußerlich nicht von den zuvor auf dem Markt erhältlichen Ryzen CPUs zu unterscheiden. Wir erkennen nur an der Produktbezeichnung, die eingearbeitet wurde, um welchen Prozessor es sich handelt. Trotzdem gibt es einen Unterschied, der unter dem Heatspreader zu finden ist. Bei beiden Raven Ridge Modellen wird Wärmeleitpaste anstatt Indium zur Wärmeübertragung zwischen DIE und Heatspreader eingesetzt. Damit verschlechtert sich die Wärmeübertragung deutlich im Vergleich zu den älteren Ryzen Prozessoren. Wie hoch die Temperaturen sind, sehen wir später in der Praxis.

[​IMG]

Da der Ryzen3 2200G und Ryzen5 2400G offiziell DDR4 mit einer Taktfrequenz von 2933 MHz unterstützen, liefert AMD uns auch DDR4-Riegel, die für diesen Speichertakt geeignet sind. Erstaunlicherweise sind die gelieferten G.Skill Flare X sogar für 3200 MHz Speichertakt ausgelegt. Der Speichertakt der Flare X von 3200 MHz läuft mit beiden APUs bei uns ohne Probleme.

[​IMG]

Bei dem mitgelieferten MSI B350I PRO AC handelt es sich um ein Mini-ITX Mainboard. Wie die Produktbezeichnung uns schon erkennen lässt, kommt der B350-Chipsatz von AMD zum Einsatz.

Temperaturen, OC und Cinebench:

AMD Ryzen5 2400G

[​IMG] [​IMG]

Da AMD bei beiden Raven Ridge APUs auf Wärmeleitpaste zwischen DIE und Heatspreader setzt, schauen wir uns die CPU-Temperaturen etwas genauer an. Ohne Übertaktung liegen wir beim Ryzen5 2400G nach über einer halben Stunde Prime95 bei 71.8° Celsius. Mit dem Erhöhen der CPU-Spannung und des CPU-Multiplikators erreichen wir einen stabilen CPU-Takt von 3,8 GHz. Die CPU-Temperatur liegt mit Übertaktung bei 77° Celsius und steigt somit um 5,2° Celsius im Vergleich zum Standardtakt. Wäre der Heatspreader verlötet, würden die Temperaturen circa 15-20° Celsius niedriger sein.

[​IMG] [​IMG]

In Cinebench R15 erreichen wir mit Standardtakt 826 Punkte im Multi-Core und im Single-core 142 Punkte. Das Single-Core Ergebnis könnte besser sein. Hier scheint es so, als ob das UEFI des MSI Mainboards noch einen Feinschliff benötigt. Mit einem anderen Mainboard konnten wir bessere Ergebnisse erzielen. Mit der Übertaktung auf 3,8 GHz erreichen wir 16 Punkte mehr im Multi-Core und 14 Punkte mehr im Single-Core. Allerdings dürfte die Punktzahl beim Single-Core theoretisch nicht so deutlich steigen, da einer der CPU-Kerne bei Belastung von nur einem Thread auf 3,9 GHz takten müsste. Daher denken wir das hier die Boost Clock nicht richtig arbeitet.

AMD Ryzen3 2200G

[​IMG]

Mit einer Erhöhung der CPU-Spannung erreichen wir mit dem Ryzen3 2200G einen CPU-Takt von 3,9 GHz. Die Temperaturen liegen selbst mit erhöhter Spannung unter den Standardtemperaturen des Ryzen5 2400G. Die Temperaturen könnten allerdings mit Indium deutlich niedriger sein.

[​IMG] [​IMG]

Wie zuvor schon beim Ryzen5 2400G, enttäuscht uns das Single-Core Ergebnis des Ryzen3 2200G. Dieses liegt bei 120 Punkten und untermauert die Probleme mit der Boost Frequenz noch einmal. Im Multi-Core liegen wir bei guten 560 Punkten. Mit OC erreichen wir im Multi-core 45 Punkte mehr und im Single-core gute 39 Punkte mehr.

2200G und 2400G in Games:

[​IMG]

Da wir wissen wollen, was die verbaute Vega 8 und Vega 11 an Leistung auf den Boden bringt, spielen wir eine Runde PUBG auf niedrigen Details. Bevor wir das Spiel starten, testen wir zuvor, wie hoch sich der GPU-Takt steigern lässt. Schlussendlich können wir beim Ryzen5 2400G mit der Erhöhung der GPU-Spannung einen stabilen GPU-Takt von 1500 MHz erreichen. Damit können wir die GPU um gute 250 MHz übertakten. PUBG läuft ohne die Übertaktung der GPU nicht flüssig, da der GPU-Takt sehr oft fällt und wieder steigt. Dabei fällt er teilweise sogar auf 200 MHz herunter. Mit Übertaktung oder festgelegtem GPU-Takt läuft das Spiel allerdings deutlich flüssiger und der GPU-Takt fällt nicht mehr. Wir gehen davon aus, dass dieses Problem mit der nächsten UEFI-Version oder Treiber Updates behoben wird.
Nachdem wir uns den Ryzen5 2400G in PUBG angeschaut haben, werfen wir einen Blick auf den Ryzen3 2200G. Dieser taktet in Spielen mit 1100 MHz und erstaunlicherweise hat dieser keine Probleme mit einem schwankendem GPU-Takt in PUGB. Noch erstaunter sind wir über das OC-Potenzial der Vega 8 GPU. Wir können ihn um wahnsinnige 500 MHz erhöhen und liegen bei einem GPU-Takt von sehr guten 1600 MHz. Die Leistungssteigerung durch den erhöhten GPU-Takt liegt somit bei theoretischen 44 Prozent.

Benchmarks:

[​IMG]

Die ersten Benchmarkwerte, die wir uns anschauen, haben wir in Battlefield gemessen. Um zu sehen, wie einige Konkurrenzmodelle abschneiden, haben wir den Parkour zusätzlich mit einem AMD A8-9600 und einem Intel Core i5-8400 durchgeführt. Wie wir an den Ergebnissen erkennen, können sich die beiden Raven Ridge APUs teilweise deutlich von der Konkurrenz absetzen. Vor allem der i5-8400 hängt mit seiner Intel UHD Graphics 630 deutlich hinterher. Mit Standardtakt haben wir allerdings einige Framedrops, die wir auf den schwankenden GPU-Takt zurückführen. Mit OC sind die Framedrops Geschichte und wir haben durch den höheren GPU-Takt im Durchschnitt mehr Leistung. Allerdings ist die Leistung durch das Übertakten nicht so hoch, wie wir es uns gewünscht hätten, da die Leistung der Vega-GPU von der geringen Bandbreite des Arbeitsspeichers gedrosselt wird.

[​IMG]

Anders als in Battlefield 1 haben wir in GRID 2 keine Probleme mit Framedrops durch schwankenden GPU-Takt. Der Unterschied zur Konkurrenz ist wie auch bei Battlefield 1 sehr groß. Überrascht sind wir von dem konstanten Ergebnis der Intel Core i5-8400 CPU. Mit OC können wir die Leistung in GRID 2 deutlich steigern, der kleine Ryzen3 2200G kommt mit Übertaktung sogar an die Leistung des Ryzen5 2400G heran.

[​IMG]

Auch in Rise of the Tomb Raider zeichnet sich der große Vorsprung zur Konkurrenz ab. Anders als bei dem A8-9600 und dem i5-8400, ist das Spiel mit beiden Raven Ridge APUs spielbar, auch wenn die Frameraten ab und zu in den Keller fallen. Natürlich verbessern sich die Frameraten mit OC, vor allem bei den MIN FPS.

[​IMG]

In der Neuauflage von Prey aus dem Jahre 2017, haben wir leider wieder große Framedrops. Allerdings nur mit dem Ryzen5 2400G. Ohne die Framedrops, die wir einfach durch Anlegen eines festen GPU-Takts im UEFI umgehen können, ist Prey 2017 auf niedrigen Details spielbar. Mit Übertaktung können wir bei Prey 2017 die größten Leistungszuwächse durch OC beim Ryzen5 2400G verzeichnen. Auch der Ryzen3 2200G kann seine Leistung deutlich durch das Übertakten steigern.

[​IMG]

In dem Benchmarktool Heaven 4.0 rundet sich das Gesamtbild beider Ryzen APUs ab. Die Leistung liegt wieder deutlich vor der Konkurrenz. Allerdings ist die Leistungssteigerung durch das Übertakten nicht so hoch wie in den zuvor getesteten Spielen.

[​IMG]

Zusätzlich zu den Spielebenchmarks schauen wir uns auch einen CPU-Benchmark an. Wie zuvor schon erklärt, können wir bei beiden Raven Ridge APUs einen nicht richtig funktionierenden Boost Clock erkennen, daher sind die Ergebnisse ohne OC nicht so hoch, wie wir sie uns wünschen würden. Mit OC steigt die Leistung im Single-Core Ergebnis deutlich. Im Multi-Core ist der Unterschied nicht allzu groß, da wir den CPU-Takt nur minimal anheben können. Die Leistung des A8-9600 ist deutlich niedriger und die des i5-8400 liegt durch seine sechs Kerne etwas höher als beim Ryzen5 2400G.

Stromverbrauch:

[​IMG]

Der Stromverbrauch der beiden Raven Ridge APUs liegt im IDLE bei guten 24 Watt/h. In Battlefield 1 liegt der Stromverbrauch höher als bei der Konkurrenz. Die Leistung pro Watt ist allerdings deutlich besser beim Ryzen3 2200G und Ryzen5 2400G. Bei Volllast der CPU-Kerne liegt der Verbrauch etwas höher als in Battlefield 1. Mit Übertaktung der CPU-Kerne steigt der Stromverbrauch beim Ryzen3 2200G von 93,7 Watt/h auf 98,1 Watt/h und beim Ryzen5 2400G von 107,1 Watt/h auf 116,3 Watt/h. Mit Übertakteten CPU-Kernen steigt der Stromverbauch natürlich auch unter Prime95 an, im Fall des Ryzen5 2400G liegt der Stromverbrauch sogar 21 Watt/h höher. Zum Schluss schauen wir uns den Stromverbrauch mit Übertakteten CPU- und GPU-Part an. Beide Prozessoren verbrauchen circa 40 Watt/h mehr Strom als mit Standardtaktraten.
Der Stromverbrauch wurde mit einem Brennenstuhl PM 231E an der Steckdose gemessen, somit ist die Verlustleistung des Netzteil nicht mit eingerechnet. Bei dem Netzteil, das wir verwendet haben, handelt es sich um ein Thermaltake SMART PRO RGB 850 Watt.

Fazit:

Der Ryzen3 2200G ist aktuell zu einem Preis von 92€ und der Ryzen5 2400G für 144€ erhältlich. Beide Produkte können uns überzeugen, vor allem der Ryzen3 2200G. Beide APUs liefern genügend Leistung, um sogar Blockbusterspiele wie Battlefield 1 und Rise of the Tombraider spielen zu können. Die Leistung der verbauten Vega-GPU steht natürlich bei beiden Raven Ridge Prozessoren im Vordergrund. Nichtsdestotrotz liefert auch der Ryzen CPU-Part ausreichend Leistung für Anwendungen und Spiele. Überrascht sind wir von dem GPU-Übertaktungspotenzial beider APUs. Vor allem der Ryzen3 2200G hat alle unsere Erwartungen übertroffen. Das OC-Potenzial der CPU-Kerne ist durch die höheren Temperaturen etwas schlechter, als es bei den Ryzen CPUs der Fall ist. Der Stromverbrauch beider Modelle, liegt in Spielen und Anwendungen in einem guten Bereich.
Beide Raven Ridge APUs sind eine gute Wahl für Spieler, die nicht auf den höchsten Grafikdetails spielen wollen oder zu älteren Spielen greifen. Mit beiden APUs kann bei den aktuellen Grafikkartenpreisen Geld eingespart werden und die Zeit bis zum Kauf einer dedizierten Grafikkarte überbrückt werden. Die von uns festgestellten Probleme mit dem Boost Clock führen wir auf das unausgereifte UEFI zurück und lassen es bei der Bewertung außen vor, da wir die Fehler mit einem anderen Mainboard nicht nachstellen können.

[​IMG]

Wir verleihen beiden Raven Ridge Prozessoren den Gold Award. Der AMD Ryzen3 2200G erhält 9.0 von 10 Punkte und der Ryzen5 2400G erhält 8,7 von 10 Punkte. Neben dem Gold Award erhalten beide auch den Preisleistung Award. Zusätzlich verleihen wir beiden APUs den High-End Award, da sie die zurzeit stärksten APUs auf dem Markt sind. Für das sehr gute OC-Potenzial der Vega 8 GPU im Ryzen3 2200G verleihen wir außerdem noch den OC Award.

AMD Ryzen3 2200G

Pro:
+ Leistung in Spielen
+ GPU-OC-Potenzial
+ Stromverbrauch
+ sehr guter Preis

Kontra:
– CPU-Temperatur

[​IMG] [​IMG] [​IMG] [​IMG]

Herstellerlink
Preisvergleich

AMD Ryzen5 2400G

Pro:
+ Leistung in Spielen
+ GPU-OC-Potenzial
+ Stromverbrauch
+ Preis

Kontra:
– CPU-Temperatur

[​IMG] [​IMG] [​IMG]

Herstellerlink
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Prozessoren

Intel Core i9-7980XE das MONSTER im Test

Intels Antwort auf AMDs Ryzen Threadripper, auf dem 16 CPU-Kerne zum Einsatz kommen, dauerte nicht Lange. Im Juni versprach Intel uns eine Antwort auf den Ryzen Threadripper, den Core i9-7980XE. Dass es sich hierbei um ein wahres Monster in allen Belangen handeln wird, verrieten uns damals schon die Spezifikationen des Prozessors. 18 Kerne mit einem maximalen Turbo von 4,4 GHz und der Name Xtreme Edition waren eine wahre Ansage an AMD. Der angesetzte Preis von 1999 Dollar ist aber auch nicht ohne. In diesem Test schauen wir uns die Leistung des 18 Kerner an und selbstverständlich den Stromverbrauch, die Temperaturen und wie weit wir ihn übertaken können.

[​IMG]

An dieser Stelle möchten wir uns bei Intel für die Bereitstellung des Samples, sowie für das uns entgegengebrachte Vertrauen bedanken.


Details und Technische Daten:

[​IMG] [​IMG]

Auf den ersten Blick erkennen wir beim Core i9-7980XE keinen Unterschied zu dem von uns schon getesteten i7-7800X und i7-7820X. Hier ist der Unterschied ganz klar unter dem Heatspreader zu suchen. Anders als bei dem i7-7800X, i7-7820X und 7900X kommt eine größere CPU-DIE zum Einsatz. Die große Skylake-X DIE wird abgesehen vom i9-7980XE auch bei den Modellen i9-7920X, i9-7940X und i9-7960X von Intel verwendet. Die Bezeichnung XE beim i9-7980XE steht übrigens für Xtreme Edition.

[​IMG]

Der i9-7980XE wird wie alle Skylake-X Prozessoren in 14 nm belichtet. Dank der Mesharchitektur ist die Verbindung der Kerne untereinander schneller, als es bei den HEDT Vorgänger Generationen war. Den Basistakt gibt Intel mit 2,6 GHz an und den Turbo 2.0 Takt mit maximal 4,2 GHz. Der Turbo 3.0 darf sogar mit 4,4 GHz arbeiten und bringt uns vor allem in Anwendungen die nur ein bis zwei Kerne nutzen einen Vorteil. Allerdings muss hier auch ein Blick auf die CPU-Temperatur geworfen werden, diese beeinflusst unter anderem den anliegenden Turbotakt. Sehr gute 18 Megabyte L2-Cache und 24,75 Megabyte L3-Cache stehen uns beim i9-7980XE zur Verfügung.
Bei den PCIe-Lanes ist Intel etwas sparsamer als AMD beim Ryzen Threadripper und so können wir maximal nur 44 PCIe-Lanes nutzen. Insgesamt können 128 Gigabyte Arbeitsspeicher eingesetzt werden. Die TDP wird mit 165 Watt angegeben und bei den Befehlssätzen steht SSE4.1/4.2, AVX 2.0 und AVX-512 zur Verwendung bereit.



Praxistest und Bechmarks:

[​IMG]

Der Einbau des 18 Kerner geht selbstverständlich genau so leicht von der Hand wie es bei allen anderen Sockel 2066 CPUs der Fall ist. Im Vergleich zum Sockel 1151 müssen hier allerdings zwei Hebel betätigt werden.

[​IMG]

In unserem Testsystem setzen wir auf ein Asus Rampage VI Apex, eines der besten Sockel 2066 Boards, die es zur Zeit auf dem Markt gibt. Natürlich testen wir auch, wie weit sich der 7980XE übertakten lässt und wie die Hitzeentwicklung dabei ist. Wir messen in einigen Spielen und Anwendungen die CPU-Leistung und schauen uns am Ende auch die Leistungsaufnahme an. Zum Vergleich haben wir identische Tests mit einem Intel Core i7-7800X durchgeführt.

Übertakten und Temperaturen:

Standardtakt
[​IMG]

Um zu sehen, wie warm der i9-7980XE unter Last wird, haben wir etwas länger Prime95 laufen lassen und erreichen eine maximale Temperatur von guten 62 °Celsius. Wenn wir bedenken, dass es sich hier um eine nicht geköpfte CPU handelt und diese 18 Kerne hat, sind diese Temperaturen sehr beeindruckend. Der Takt liegt unter Volllast bei 3,4 GHz.

4 GHz
[​IMG]

Mit 4 GHz und einer Spannung von 1,049 Volt erreichen wir gute 75 °Celsius.

4,4 GHz
[​IMG]

Den maximal stabilen Takt, den wir unter Prime95 erreichen, sind 4,4 GHz mit einer Spannung von 1,174 Volt. Hier sind die Temperaturen schon deutlich höher und wir erreichen eine maximale Temperatur von 98 °Celsius und das bei einer Wasserkühlung, die von zwei 360 mm Radiatoren gekühlt wird. Noch mehr überrascht uns hier der Stromverbrauch, zu dem wir später kommen.

Benchmark:

Um zu sehen inwieweit Spiele und Anwendungen von einem 18 Kerner profitieren, haben wir diesen gegen das kleinste Skylake-X Modell, den Intel Core i7-7800X, antreten lassen.

[​IMG]
In Battlefield 1 können wir keine großartigen Unterschiede zwischen dem sechs und 18 Kerner feststellen. Selbst mit und ohne Übertaktung gibt es keine großen Differenzen. Dank des Turbo 3.0 schlägt sich der i9-7980XE selbst ohne Übertaktung gut.

[​IMG]
Bei Prey sieht es ein bisschen anders aus als bei Battlefield 1. Hier kann sich der i7-7800X mit einem CPU-Takt von 4,8 GHz bei den min-FPS etwas hervorheben. Allerdings befinden sich die gemessenen Werte auch im Toleranzbereich der Messschwankungen.

[​IMG]
Auch Rise of the Tomb Raider unterliegt großen Messschwankungen. Obwohl wir mehrere Durchgänge laufen lassen haben, wollte sich der i7-7800X mit 4,8 GHz nicht zu mehr max FPS bewegen lassen. Wenn wir unser Augenmerk auf die wichtigen min FPS und durchschnittlichen FPS werfen, erkennen wir nur einen kleinen Unterschied. Insgesamt liegt der i9-7980XE etwas vorne.

[​IMG]

Im Multi-Core Test in Cinebench profitieren wir ganz klar von den 18 vorhandenen Kernen. Hier erreichen wie sehr gute 4263 Punkte mit 4,5 GHz CPU-Takt. Mit dem Standardtakt erreichen wir 3280 Punkte. Der CPU-Takt lag bei 3,4 GHz auf allen Kernen.

[​IMG]

Wir konnten mit viel Aufwand sogar 4364 Punkte erreichen. Dazu haben wir die acht Kerne auf 4,5 GHz und die andere acht Kerne auf 4,6 GHz übertaktet. Der Meshtakt lag bei 2,8 GHz und der Arbeitsspeichertakt bei 2666 MHz.

[​IMG]
Das Videobearbeitungsprogramm Handbrake profitiert sehr von einer höheren Anzahl von CPU Kernen. Mit 3,17 Minuten Bearbeitungszeit für ein 10 Minuten langes Video liegt er mit einer Übertaktung vo 4,5 GHz ganz klar vorne. Selbst ohne OC liegen wir bei guten 4 Minuten. Im Vergleich braucht der i7-7800X mit 4,8 GHz Ganze 7,17 Minuten.

[nextpage title=“Stromverbrauch und Temperaturen“ ]

Stromverbrauch und Temperaturen:

[​IMG]
Der Stromverbrauch ist selbstverständlich etwas höher, als bei CPUs die weniger Kerne haben. Ohne Übertaktung liegen wir unter Volllast bei 344,4 Watt. In Battlefield steigt der Verbrauch um 100 Watt, da die Grafikkarte zusätzlichen Strom benötigt. Der Prozessor trägt zum Verbrauch aber nur einen kleinen Teil bei, da die CPU-Auslastung hier bei maximal 20 Prozent liegt. Das sehen wir auch an den Ergebnissen mit einer Übertaktung auf 4 GHz und 4,5 GHz, wobei der Verbrauch im Spiel nur minimal steigt. Maximal haben wir 651,4 Watt bei einer Übertaktung auf 4,4 GHz unter Volllast gemessen. Allerdings wäre mit einer besseren Kühlung und einem stärkeren Netzteil noch Spielraum nach oben gewesen.

[​IMG]

Überrascht sind wir von den guten Temperaturen. Mit 3,4 GHz unter Volllast liegen wir bei guten 62 °Celsius. Selbst mit 4 GHz sind es noch gute 75 °Celsius die maximal anliegen. Allerdings wendet sich das Blatt bei 4,4 GHz, wo wir hohe 98 °Celsius maximal auf dem Strommessgerät ablesen.





Fazit:

Der Intel Core i9-7980XE ist aktuell der schnellste Prozessor für die HEDT-Plattform. Erhältlich ist er ab 1880 € und damit auch der teuerste Intel Prozessor für Endverbraucher. Einen solchen Preis können sich nur wenige leisten und viele werden auch nicht bereit sein fast 1900 € für einen Prozessor zu bezahlen. Wer allerdings das nötige Kleingeld hat und sich schon immer 18 Kerne gewünscht hat, wird mit ihm glücklich werden. Die 18 Kerne bieten uns eine Menge Power für Videobearbeitung und dank des Turbo 2.0 sowie Turbo 3.0 liegen die Taktraten bei Spielen, je nach Prozessorauslastung, bei 4 – 4,4 GHz. Somit laufen die Spiele nicht schlechter, als mit einem Hexa-Core, der einen höheren Standardtakt hat. Selbst vor einem Intel Core i7-8700K muss er sich in Spielen nicht verstecken, obwohl dieser einen höheren Grund- und Turbotakt bietet. Natürlich bringen 18 Kerne auch als Nachteil den Stromverbrauch mit. Dieser liegt etwas höher, vor allem sobald wir übertakten. Die Temperaturen liegen unserer Meinung nach in einem grünen Bereich, obwohl beim Core i9-7980XE kein Indium zum Einsatz kommt.

[​IMG]

Wir vergeben 9,5 von 10 Punkten und somit erhält der Intel Core i9-7980XE den Gold Award. 0,5 Punkte ziehen wir wegen des hohen Preises ab. Neben dem Gold Award verleihen wir den High End Award und den OC Award.

Pro:
+ stärkste CPU für Endverbraucher
+ gute Temperaturen
+ viel Spielraum zum Übertakten

Kontra:
– Preis

[​IMG] [​IMG] [​IMG]

Herstellerlink

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Prozessoren

Intel Coffee Lake Roundup: Sechskern-Trio im Test

Intels Antwort auf AMDs Ryzen ist die 8. Generation der Core-Prozessoren namens Coffee Lake. Diese richten sich an den User von Desktop-Prozessoren und bieten 6-Kern-CPU’s auf der neue Mainstream-Plattform. In unserem Test betrachten wird den Intel i5 8400, i5 8600K und den i7 8700K, welcher als einziger des Trios Hyperthreading besitzt. Wie die drei Prozessoren untereinander und im Einzelnen abschneiden, wird im Folgenden zur Geltung gebracht.

[​IMG]

An dieser Stelle geht ein großes Dankeschön an Intel für die Bereitstellung der CPUs und die freundliche Kooperation.



Chipsatz Z370

Mit den neuen Coffee-Lake CPUs hat Intel auch den neuen Chipsatz Z370 herausgebracht, welcher den bisherigen Chipsatz Z270 ablöst. Intel nutzt für die Prozessoren der 8. Generation zwar den Sockel 1151, dieser ist allerdings nicht mit älteren CPU-Modellen, wie Kaby-Lake Prozessoren kompatibel, da die Pin-Belegung beim Z370 Chipsatz angepasst wurde. Diese Veränderung betrifft z.B. die verbesserte Stromversorgung für die CPUs der 8. Generation, welche für sechs Kerne benötigt wird.

Technische Daten

[​IMG] [​IMG]

[​IMG]

Der i5-8400 bietet uns sechs Kerne und sechs Threads, somit ist kein Hyperthreading aktiv. Der CPU-Basistakt liegt bei 2,8 GHz. Der Turbo 2.0 Takt erreicht bei guten Umständen 4 GHz. Beim L3-Cache kommen 9 MB zum Einsatz. Der integrierte Grafikprozessor Intel UHD-Grafik 630 hat 184 Shader und unter optimalen Bedingungen einen maximal Takt von 1050 MHz.

[​IMG] [​IMG]

[​IMG]

Genau wie beim i5-8400 bietet uns der i5-8600K sechs Kerne und sechs Threads, schlussfolgernd ist hier dann auch kein Hyperthreading aktiv. Anders als der kleinere Bruder, bietet der i5-8600K einen höheren Grundtakt mit 3,6 GHz und einen maximalen Takt von 4,3 GHz. Der L3-Cache ist identisch zum kleineren Modell. Dafür steigt allerdings die maximale Verlustleistung von 64 W auf 95 Watt. Der Grafikchip bietet uns diesmal 192 Shader mit einem maximalen Takt von 1150 MHz. Da es sich beim i5-8600K um ein K-Modell handelt, hat dieser auch einen freien Multiplikator.

[​IMG] [​IMG]

[​IMG]

Kommen wir zum aktuell leistungsstärksten Modell für den Sockel 1151 mit Z370-Chipsatz. Insgesamt stehen uns sechs Kerne und zwölf Threads zur Verfügung. Der Basistakt liegt bei 3,7 GHz und der Turbotakt bei hohen 4,7 GHz. Der L3-Cache bietet uns 3 MB mehr als die vorausgegangenen i5-Modelle und so kommen wir auf 12 MB. Die TDP steigt im Vergleich zum i5-8600K nicht und beläuft sich daher auf 95 Watt. Der Grafikchip hat 192 Shader und einen maximalen Takt von 1200 MHz. Selbstverständlich ist der Multiplikator bei i7-8700K auch freigeschaltet.



Benchmark & Overclocking

[​IMG]

In unserem Test liefen die CPUs einerseits auf Stock-Werten und andererseits wurden der i5 8600K und der i7 8700K auf 5 GHz übertaktet. Für einen stabilen Betrieb waren beim i5 8600K 1,3V und beim i7 8700K 1,32V sowie 0,2GHz AVX-Clock-Anpassung (also 4,8GHz) nötig. Die 5GHz entsprechen beim i5 8600K ~16,3% Taktraten-Gewinn (4,3GHz Stock-Turbofrequenz) sowie ~6,4% beim i7 8700K (4,7GHz Stock-Turbofrequenz).

[​IMG]

Cinebench ist ein Benchmark, welcher einen aussagekräftigen Wert nach der Berechnung eines fotorealistischen Bildes ausgibt. Dieser Wert entspricht einer Punktzahl, die den einfachen Vergleich verschiedenster CPUs ermöglicht. Dabei haben wir die drei Coffee-Lake-Prozessoren im Single- & Multi-Core Test in jeweils fünf Durchgängen getestet und daraus anschließend den jeweiligen Mittelwert gebildet, welcher in der folgenden Grafik veranschaulicht wird. Der i7 8700K hebt sich im Multi-Core Test von seinen zwei kleineren Brüdern durch seinen Hyperthreading-Vorteil mit 1413 Punkten ab. Im Vergleich dazu erreichte der i5 8600K 1018 und der i5 8400 955 Punkte. Beide kommen dabei ohne Hyperthreading aus. Die Single-Core Punktzahl liegt beim i7 8700K bei 200, der i5 8600K schafft 180 und knapp dahinter gesellt sich der i5 8400 mit 174.

[​IMG]

Übertaktet hat der i5 8600K im Multi-Core Test einen Punktezuwachs von löblichen ~20,8% erreicht und schafft somit 1230 Punkte. Eher kläglich wirken dagegen die ~6,5% zusätzlichen Punkte beim i7 8700K, womit er auf 1505 Punkte kommt. Im Single-Core-Test unterscheiden sich die beiden mit 219 (i7 8700K) und 215 (i5 8600K) kaum noch.

[​IMG]

Der BMW Benchmark in Blender zeigt im Stock-Zustand einen deutlichen Unterschied. So beendet der mit Hyperthreading ausgestattete i7 8700K (12 Threads) den Rendertest in ~5min 29s, wohingegen der nächst kleinere Prozessor, der i5 8600K, für die selbe Aufgabe schon ~7min 35s benötigt. Zusätzliche 38 Sekunden ergeben die Zeit des i5 8400 (~8min 13s). Das Hyperthreading verkürzt die Prozesszeit in diesem Test also erheblich.

[​IMG]

Eher enttäuschend ist der Leistungsunterschied im übertakteten Zustand beim i7 8700K, nämlich mickrige 2 Sekunden (~5min 27s). Dahingegen kann sich der i5 8600K auch in diesem Test deutlich profilieren und erzielt ein Ergebnis von ~6min 22s, also ~16% schneller als die Zeitdauer ohne Übertaktung (~7min 35s).

[​IMG]

Y-Cruncher ist ein Tool, welches verschiedene Modi bietet. So kann man zwischen „Benchmark PI“, „Component Stress Tester“, „I/O Performance Analysis“ und weiteren Möglichkeiten auswählen. Wir haben uns in diesem Test auf die erste Variante konzentriert. Wählt man diese Option kann man entweder einen Single-Threaded oder Multi-Threaded Benchmark nutzen. Die Testergebnisse stammen von einem Multi-Threaded Benchmark. Daraufhin wird die Nachkommastellenzahl gewählt, welche in diesem Fall auf 500.000.000 eingestellt wurde. Je leistungsstärker eine CPU ist, desto schneller berechnet sie die ausgewählten Stellen der Zahl PI, weshalb das Ergebnis in Sekunden ausgegeben wird.
Im nicht-übertakteten Zustand berechnet der i7 8700K Pi in ~35,47 Sekunden, der i5 8600K in ~37,81 Sekunden und der i5 8400 benötigt hierfür ~39,90 Sekunden.

[​IMG]

Überraschend ist das Ergbenis mit Übertaktung: Der i5 8600K überholt mit ~34,28 Sekunden sehr knapp den i7 8700K, welcher bei ebenfalls 5GHz ~34,37 Sekunden braucht. Im Falle des i5 8600K entspricht diese Differenz einem Performance-Gewinn von ~9,3%. Der i7 8700K erreicht ~3,1% Leistungszuwachs.

Auf Grund von variierenden Ergbnissen (weswegen wir auch hier einen Mittelwert der Zeiten erstellt haben) stellen wir bei 5 GHz den i5 8600K und den i7 8700K in diesem Test gleich, da die Differenz extrem gering ist (~0,3%).


Temperaturen

[​IMG]
[​IMG]

Ohne Übertaktung liegen bei allen drei CPUs in unserem Test (mit der Reeven Naia 240, einer All-in-One Wasserkühlung mit einem 240mm Radiator) sehr angemessene Temperaturen an. Am kühlsten bleibt der i5 8400, welcher als kleinster Kandidat im Idle bei 25 °C, bei voller Auslastung durchschnittlich 50 °C und im Worst-Case 53 °C erreichte. Minimal höher lagen die Temperaturen des i5 8600K, welcher im Idle 26 °C, bei 100% Load im Durchschnitt 54 °C und maximal 58 °C warm wurde. Am wärmsten in diesem Trio wurde der i7 8700K mit ähnlichen 25 °C im Idle, dafür minimal höheren 56 °C unter Volllast und eher seltenen Spitzentemperaturen von 73 °C.


Gaming

Im Crysis 3 Benchmark haben wir eine Auflösung von 1920×1080 Pixel, Texture Resolution auf Very High, SMAA High (4x) und den Vollbildmods ohne V-Sync Modus verwendet. Die zusätzlichen Grafikeinstellungen standen alle auf Very High, Anisotropic Filtering auf 16X, Motion Blur Amount auf High und Lens Flares waren aktiviert. Um immer identische Situation vorauszusetzen sind wir per Konsole und dem Befehl „map fields“ bis zu dem anstehenden Mienenfeld gegangen, welches als Checkpoint dient. Anschließend folgte die Rückkehr zur letzten verschlossenen Tür. Von dort ab gingen wir, ohne die Maus zu berühren, gerade aus, während Fraps dabei die FPS-Messung übernommen hat und diese als Log-File ablegte.

[​IMG]
[​IMG]

Die Ergebnisse aller Prozessoren des Benchmarks zeigen eindeutig – auch im übertakteten Zustand -, dass im Falle unseres Testsystems (Asus GTX 1060 Strix OC) keinerlei Limitierung auf Grund der CPU entsteht. Das Herabsetzen der Auflösung auf z.B. 720p wäre möglich gewesen, allerdings haben wir darauf verzichtet, da dieses Szenario im realen Betrieb nicht auftritt. Ein prozessorlimitiertes FPS-Ergebnis wird bei einer Auflösung von 1080p+ daher selbst bei dem i5 8400 erst bei High-End Grafikkarten oder SLI-Betrieb in GPU-lastigen Spielen wie Crysis 3 ausgelöst.

Der integrierte Benchmark in GTA V wurde in diesem Test auf den Standardeinstellungen in der Auflösung 1920×1080 Pixel ohne V-Sync ausgeführt. Nach Beendigung von fünf Szenen werden die dazugehörigen Ergebnisse in einem Textdokument mit Min., Max. und Avg. FPS Zahlen festgehalten. Die Grafiken implizieren für jeden Wert (Min./Max./Avg.) einen Durchschnitt aus den fünf Sequenzen.

[​IMG]
[​IMG]

Mit einer durchschnittlichen Bildwiederholungsrate von 133,87 (i7 8700K) und 133,98 (i5 8600K) liegen die beiden Prozessoren auf Standard-Taktraten gleich auf. Der i5 8400 lag knapp hinter diesem Ergebnis und erzielt im GTA V Benchmark durchschnittlich 123,32 FPS. Eine Differenz zwischen i7 8700K und i5 8600K entsteht im Overclocking-Betrieb. Bei 5 GHz überholt der i5 8600K mit durchschnittlichen 148,23 FPS den i7 8700K (142,63 FPS bei ebenfalls 5GHz) mit ~6 FPS Vorsprung.



Fazit

Am meisten hat uns der i5 8600K begeistert, da dieser ein gutes Overclocking-Potential und zudem mit einem Preis von ~269 € ein sehr gutes Preis/Leistungs-Verhältnis bietet. Rechnet man mit Hilfe des Cinebench-Scores (overclocked) einen Vergleichswert von Punkte pro Euro aus, so erhält man bei dieser CPU ~4,573 Punkte pro €. Das Overclocking gestaltete sich sehr einfach, sodass er die 5 GHz ohne Probleme stabil bei 1.3V (VCore) hielt. Dabei blieben die Temperaturen selbst unter Volllast in unserem Testsystem mit einer All-in-One Wasserkühlung in einem sehr guten Rahmen. Dass in diesem Fall kein Hyperthreading an Board ist, stört in Anbetracht der sechs physischen Kerne sowie dem Preissegment eher weniger. Dank guter Single-Core-Performance (180 Punkte Stock / 215 Punkte OC) eignet sich der i5 8600K sehr gut für den Spiele-Einsatz.
Da sich der i5 8600K ~20% übertakten ließ und zudem ein tolles Preis/-Leistungsverhältnis besitzt, vergeben wir dieser CPU 9,3 Punkte und somit den OC-, Preis/-Leistungs- und Gold-Award.

[​IMG] [​IMG] [​IMG]

Herstellerlink – Intel

Geizhals Preisvergleich

i7 8700K
Mit ~3,772 Punkten pro € liegt der i7 8700K im Cinebench Preis/-Leistungs-Vergleich ~21% hinter dem i5 8600K. Für ~399€ bekommt man einen 6-Kerner mit Hyperthreading (12 Threads), welcher im Durchschnitt einen guten Dienst leistet. Das Overclocking-Potential ist deutlich geringer, sodass wir im Test die 5 GHz bei 1,32V (VCore) mit AVX Anpassung (-0,2GHz) gerade stabil bekommen haben. Bei der Kern-Spannung wäre noch ein bisschen Luft nach oben gewesen aber dies passiert auf Kosten von Temperaturen und natürlich der Lebensdauer der CPU. Zusätzlich wollten wir im Test mit unserem Test-Sample, welches freundlicherweise von Intel zur Verfügung gestellt wurde, kein Risiko eingehen. Im Stock-Betrieb und der Übertaktung (5GHz @ 1,32V) lagen die Temperaturen im Durchschnitt bei voller Auslastung in einem angemessenen Bereich (56°C Avg Stock / 65°C Avg @ 5GHz). Dabei kam die All-in-One Wasserkühlung Reeven Naia 240 zum Einsatz.

Das Overclocking-Ergebnis entspricht ~6,4% Taktraten-Gewinn, weswegen der i7 8700K leider keinen OC-Award bekommt. Auf Grund der hohen Single-Core-Performance im Cinebench Benchmark (200 Punkte Stock / 219 Punkte OC) setzt sich die CPU im Bereich des Gamings aber, ebenso wie der i5 8600K, deutlich vor die Konkurrenten, wie beispielsweise ein AMD Ryzen 7 1800X (~163 Punkte Single-Core).

Deshalb vergeben wir dem Gesamtpaket des i7 8700K 8,2 von 10 Punkten.

[​IMG]

Herstellerlink – Intel

i5 8400
Als Kleinster des Trio’s ist der i5 8400 eigentlich ganz groß, denn er schafft mit ~5,026 Punkten pro € das beste Preis/Leistungs-Verhältnis im Cinebench-Vergleich. So bekommt man für ~190€ einen 6-Kerner (ohne Hyperthreading) mit einer Single-Core-Performance, die mit 174 Punkten knapp hinter dem i5 8600K (180 Punkte Stock) liegt. Der Preis des Prozessors ermöglicht einen leistungsstarken Budget-PC, wobei durch die niedrigen Temperaturen ein Luftkühler, welcher in einem deratigen System eher zum Einsatz kommt, deutlich ausreichend sein wird.
In Anbetracht des Preis/Leistungs-Verhältnisses bekommt der i5 8400 von uns 9,0 von 10 Punkten.

[​IMG] [​IMG]

Herstellerlink – Intel

Geizhals Preisvergleich



Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Prozessoren

Intel Core i3-8350K im Kurztest

Mit dem heutigen Tag führen wir bei uns den Kurztest ein. Hierbei handelt es sich um ein Review von nicht gesponserten Produkten, die wir euch nicht vorenthalten wollen. In diesen Kurztest stellen wir euch die Leistung des Produktes vor. Somit können wir euch mehr Produktests bieten, die für eine größere Vielfalt sorgen.

Nachdem AMD mit Ryzen 6- und 8 Kerner in den Mainstreambereich geholt hat, zieht Intel nach und präsentiert mit der 8. Generation der Core-Serie ihre ersten Mainstream Sechskerner. In diesem Test beschäftigen wir uns mit dem kleinen Bruder, dem i3-8350K. Dieser bietet uns zwei Kerne mehr als der Vorgänger i3-7350K. Somit ist er der erste Core i3 mit vier Kernen. Wie auch schon der Vorgänger, können wir auch beim i3 dank des freien Multiplikators den Prozessor übertakten. Wie sich der Core i3-8350K im Test schlägt und ob wir die 5-GHz-Marke knacken können, seht ihr im weiteren Verlauf.

Praxis:

[​IMG] [​IMG]

Da den meisten Usern die Coffee Lake Architektur schon bekannt sein sollte und es sich hier um einen Kurztest handelt, kommen wir direkt zum Praxisteil. Wir schauen uns als Erstes das maximale OC und die Temperaturen an, bevor wir zu den Benchmarks kommen.

OC und Temperaturen:

[​IMG]

Mit eingestellten 5 GHz bei hohen 1,456 Volt konnten wir den Cinebench R15 laufen lassen. Den Meshtakt konnten wir von 3700 MHz auf 4500 MHz erhöhen. Die erzielten 802 Punkte können sich für einen 4 Kerner mit 4 Threads sehen lassen. Ein Ryzen 5 1600 erreicht hier ohne Übertaktung 1119 Punkte aber er bietet insgesamt auch 12 Threads. Die Temperaturen lagen bei diesem Durchlauf bei maximalen 85 °Celsius.

[​IMG]

Im Single Core Durchlauf des Cinebenchs R15 erzielen wir sehr gute 214 Punkte. Hier schneiden AMD Ryzen Prozessoren deutlich schlechter ab, mit und ohne OC.

[​IMG]

Mit dem Standardtakt von 4 GHz erreicht der Prozessor nach über 20 Minuten nur 60 °Celsius. Intel hat anscheinend die verwendete Wärmeleitpaste (TIM) zwischen Heatspreader und Die verbessert.

[​IMG]

Da die zuvor eingestellten 5 GHz nur für einen Cinebench R15 Durchlauf gereicht haben, stellen wir den CPU-Takt um 100 MHz herunter. Mit 4,9 GHz benötigen wir 1,376 Volt und erreichen nach 30 Minuten eine maximale Temperatur von 91 °Celsius. Dafür, dass wir eine solch hohe Spannung nutzen und eine Luftkühlung zum Einsatz kommt, ist das ein guter Wert. Mit einem delidded CPU mit Flüssigmetall zwischen Heatspreader und Die, dürften die Temperaturen circa 15 °Celsius niedriger sein. Wir sind uns sicher, dass mit einer Wasserkühlung die 5 GHz stabil laufen würden.

Benchmark:

[​IMG]

[​IMG]

Um zu sehen wie der Core i3-8350K sich im Vergleich mit einem AMD Ryzen schlägt, haben wir uns einen Ryzen 5 1600 geschnappt und beide durch drei Spiele-Benchmarks gejagt. Die verwendete Grafikkarte war eine Zotac GTX 1070 Mini.

[​IMG]

Als Erstes mussten unsere Kandidaten durch den War Thunder Benchmark. Das Spiel profitiert eindeutig von der Single Core Leistung des Core i3-8350K. Das die Architektur hier eine klare Rolle spielt sehen wir daran, das Selbst mit OC sich die erzielten Werte nicht verbessern. Der Ryzen 5 1600 liegt etwas mehr wie 10 Bilder die Sekunde hinter dem i3-8350K.

[​IMG]

Bei Rise of the Tomb Raider sieht es mit Standardtakt nicht so schlecht aus für AMDs Ryzen. Hier liegen beide CPUs nah beieinander. Mit OC des i3-8350K können wir im Durchschnitt fast zwei Bilder die Sekunde mehr erreichen. Die Max-Frames steigen sogar um zehn Bilder die Sekunde an. Da wir aber eine deutlich höhere Stromaufnahme im OC haben, lohnt sich das Ganze nicht wirklich.

[​IMG]

In F1 2016 liegt Intels Coffee Lake mit und ohne OC nah beieinander, hier lohnt sich das Übertakten auch nicht wirklich. Der Ryzen 5 1600 liegt mit etwas Abstand hinter dem i3-8350K. Damit hätten wir bei F1 2016 nicht gerechnet.

Stromverbauch:

[​IMG]

Der Stromverbrauch, den wir ohne eine dedizierte Grafikkarte gemessen haben, liegt im Idle bei niedrigen 29,8 Watt. Unter Last steigt er auf 89,8 Watt. Damit liegt er noch unter der TDP von 91 Watt. Mit OC sieht das allerdings ganz anders aus, im Idle steigt der Wert auf 44,6 Watt und unter Last zeigt uns das Brennenstuhl PM 231 E sogar 153,4 Watt an. Dein den gemessenen Werten wird die Verlustleistung des Netzteils nicht mit eingerechnet.

Fazit:
Intels Core i3-8350K ist zurzeit für 180 € verfügbar, dafür bietet er uns vier Kerne mit vier Threads bei 4 GHz CPU-Takt. Wie wir feststellen mussten, reicht der hohe CPU Takt und die 4 Kerne aus um uns genügend Leistung für Spiele zu bieten und schlägt sogar den etwas teureren AMD Ryzen 5 1600. Allerdings kommt das auch auf das Spiel an, in Zukunft dürfte sich das Blatt drehen zum Vorteil des Ryzen 5 1600. Der Stromverbrauch kann sich sehen lassen, vor allem den Wert, den wir im Idle erreichen. Beim Übertakten des i3-8350K konnten wir stabile 4,9 GHz erreichen, was beachtlich ist. Vor allem waren wir beim Übertakten des Mesh sehr überrascht, diesen konnten wir gute 800 MHz höher takten. Wir können den Prozessor jedem empfehlen, der eine starke Leistung pro MHz und nicht mehr als vier Kerne/ vier Threads benötigt. In einigen Spielen wie Battlefield 1, könnte je nach eingesetzter Grafikkarte, der Prozessor der limitierende Faktor sein. Was wir auch berücksichtigen sollten, sind die 16 PCIe Lanes die wir nur zur Verfügung haben. Das könnte hier und da für Probleme sorgen, sobald wir zwei Grafikkarten und eine M.2 gleichzeitig nutzen wollen. Wer viel Spaß am Übertakten hat, wird hier nicht enttäuscht. Wir hatten dabei sehr viel Spaß.

[​IMG]

Wir vergeben 7 von 10 Punkte und damit erhält der Intel Core i3-8350K den Silber Award. Für das große OC-Potenzial verleihen wir außerdem den OC Award.

Pro:
+ sehr taktfreudig
+ leicht zu übertakten dank offenem Multiplikator
+ hohe singlethreaded Leistung
+ niedriger Stromverbrauch

Kontra:
– nur vier Threads (ist das wirklich ein Kritikpunkt? Immerhin haben wir einen i3)
– hoher Preis

[​IMG] [​IMG]

Herstellerlink
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Prozessoren

Intel Core i7-7820X im Test

Der Intel Core i7-7820X ist ein, mit acht Kernen ausgestatteter Skylake-X Prozessor. Die Skylake-X Architektur hat einige Änderungen zur Vorgängerarchitektur Broadwell-E erfahren. Des Weiteren gibt es bei den teureren Modellen wie dem 7820X und 7900X einen Turbo 3.0. Dieser taktet die zwei besten CPU-Kerne auf 4.5GHz. Anders als Intels Haswell-E und Broadwell-E Architektur, setzt Intel bei den neuen Prozessoren auf den Sockel 2066 anstatt wie zuvor auf den Sockel 2011-3. Damit müssen Interessenten sich neben der CPU auch ein neues Mainboard kaufen. Wie sich der, uns zur Verfügung gestellte, i7-7820X schlägt, sehen wir in unserem Test.

[​IMG]

An dieser Stelle möchten wir uns bei Intel für die Bereitstellung des Samples, sowie für das uns entgegengebrachte Vertrauen bedanken.

Technische Daten:

[​IMG] [​IMG]

Wenn wir uns die CPU genauer anschauen, fällt uns auf, dass sich der Heatspreader geändert hat. Des Weiteren ist neben dem Heatspreader oben rechts der RFID Chip zu erkennen der eigentlich nur den Server CPUs vorbehalten ist. Dieser ist aber deaktiviert und bietet uns keinen Mehrwert. An der Platine erkennen wir auch an den vier Einkerbungen und der Markierung unten links, wie wir den Prozessor in den Sockel einsetzen müssen. Auf dem Heatspreader selbst können wir noch den Basistakt von 3.6 GHz erkennen. Auf der Rückseite sehen wir die, für den Sockel 2066 typischen Kontakte, die den Prozessor mit dem Sockel auf dem Mainboard verbinden. Des Weiteren sehen wir mittig zahlreiche Widerstände.

Technische Daten:
[​IMG]

Im Vergleich zum Vorgänger der Broadwell-E Architektur hat sich einiges geändert. So setzt Intel unter anderem nicht mehr auf den Ringbus, sondern auf die Mesh-Architektur. Beim Ringbus wanderten die Daten in einer Reihenfolge durch die CPU-Kerne. Das kostet natürlich Zeit. Die Latenzen steigen somit bei wachsender Kernanzahl. Ist der Weg bei einem vier Kerner noch relativ klein, so ist er bei einem 16 Kerner schon um das vierfache gestiegen, da der Weg von Kern eins zu Kern 16 sehr weit ist. Das ändert sich mit Mesh (Netz), da hier die Daten nicht erst durch alle CPU-Kerne wandern müssen. Die Wege werden um einiges kürzer, da sich die Kerne fast ohne Umwege die Daten zuschieben können.
Auch geändert hat sich die Größe des L2- und L3-Caches, Intel hat den L2-Cache vergrößert und den L3-Cache verkleinert. So kamen beim 6900K noch 2MB L2- und 20MB L3-Cache zum Einsatz. Nun sind es beim 7820X 8MB L2- und 11MB L3-Cache. Das soll unter anderem für eine höhere Leistung im Multi-Threading sorgen.
Weitere Änderungen gab es bei den PCI Express Lanes, verfügt der Skylake-X Acht-Kerner nur noch über 28 Stück. Beim 6900K waren es noch 40.
Bei den Befehlsätzen hat sich auch etwas verändert, Skylake-X unterstützt neben AVX 2.0 jetzt auch AVX-512. AVX-512 wird aber nicht im vollen Umfang bei Intels Desktop CPUs genutzt, sorgt aber trotzdem bei entsprechenden Anwendungen für ein deutliches Plus an Performance.
Was wir nicht in den technischen Details finden, ist, dass Intel die Heatspreader bei Skylake-X CPUs nicht mehr mit dem DIE verlötet, wie es bei den Vorgängern noch der Fall war. Zwar werden die CPUs von Intel im Mainstream-Sektor seit dem Erscheinen der 3000’er Serie nicht mehr verlötet, dennoch war es im High-End Bereich bis jetzt noch der Fall. Leider ändert Intel dies nun auch bei der HEDT-Plattform (High-End Desktop). Das hat natürlich zur Folge, dass die CPU-Temperaturen steigen. Inwieweit das zum Problem wird, sehen wir im weiteren Verlauf.

Praxistest und Benchmarks:

[​IMG]

In unserem Testsystem setzen wir auf ein Asus Rampage VI Apex, eines der besten Sockel 2066 Boards, die es zurzeit auf dem Markt gibt. Natürlich testen wir auch, wie weit sich der 7820X übertakten lässt und wie warm er dabei wird. Wir messen in einigen Spielen und Anwendungen die CPU-Leistung und schauen uns am Ende auch die Leistungsaufnahme an. Zum Vergleich haben wir identische Tests mit einem AMD Ryzen7 1700X durchgeführt.

Übertakten:
Mit Hilfe des Asus ROG Rampage VI Apex können wir den i7-7820X stabil auf 4.8GHz übertakten und benötigen dafür eine maximale Spannung von 1.253 Volt. Mit AVX sind es dann immer noch beachtliche 4.2GHz bei 1.164 Volt. Die Temperaturen steigen ohne AVX auf bis zu 96° Celsius an und mit AVX erreichen wir maximal 87°C. Ohne Übertaktung liegen die Temperaturen deutlich niedriger, da hier auch weniger Spannung anliegt. Somit wird die CPU-Temperatur nur mit Overclocking zu einem Problem. Bei Spielen liegen wir zwischen 40 bis 50° Celsius CPU-Temperatur mit Übertaktung. Den Mesh (siehe 1. Seite) konnten wir ohne Spannungserhöhung von 2400MHz auf 3000MHz erhöhen und dieser kam dann bei den Benchmarks mit 4.8GHz zum Einsatz. Den Speicher hoben wir in den gleichen Einstellungen von 2400MHz auf 2933MHz an und erhöhen die Timings von 15-15-15-35 auf 16-16-16-35.

4.8GHz
[​IMG]

4.2GHz
[​IMG]

Ohne OC, ohne AVX
[​IMG]

Ohne OC, mit AVX
[​IMG]

Benchmark:
[​IMG]

Als erstes schauen wir uns den Cinebench R15 an, der i7 7820X erzielt 200 Punkte mehr im Multithreaded Benchmark wie der AMD Ryzen7 1700X und dabei hat der Intel Prozessor nur 100MHz mehr Takt. Mit OC steigt das Ergebnis auf sehr gute 2073 Punkte.
Bei dem singlethreaded Bench macht sich Intels Turbo 3.0 bezahlt, welcher zwei Kerne auf bis zu 4.5GHz hochtaktet.

[​IMG]

Um zu sehen wie der Intel i7-7820X bei der Videobearbeitung abschneidet, wählen wir ein MP4 Video mit einer Länge von 9 Minuten und 50 Sekunden. Dieses wandeln wir im selben Format auf eine Kbit Rate von 10.000 um. Hierbei arbeitet der Ryzen7 1700X etwas schneller, allerdings sieht das Ergebnis mit OC deutlich besser für den Intel Prozessor aus.

[​IMG]

Schauen wir uns den Leistungsunterschied bei Spielen an. Wir starten mit Battlefield 1. Hier sehen wir, dass der 7820X etwas schneller arbeitet. Da nicht alle Kerne ausgelastet werden, bringt uns die Übertaktung nicht viel. Da der Prozessor eine gewisse Auslastung, die bei circa 30 Prozent liegt, nicht überschreitet, arbeitet Intels Turbo 3.0. Dieser beschleunigt zwei Kerne auf bis zu 4.5 GHz. Diese zwei Kerne, die auf 4.5 GHz hochgetaktet sind, übernehmen die wichtigsten Aufgaben und daher stellen wir zu den OC Einstellungen keinen großen Unterschied fest.

[​IMG]

In Formel 1 2016 zeichnet sich fast dasselbe Bild wie im „Battlefield 1“-Benchmark ab. Die min-Frames sind allerdings etwas höher.

[​IMG]

„War Thunder“ profitiert deutlich von einem hohen CPU-Takt und daher auch vom Turbo 3.0. Hier wird der Prozessor auch nur maximal zu 20% ausgelastet und somit wirkt immer der Turbo 3.0. Das alles hat zur Folge, dass sich der 7820X deutlich von AMDs Ryzen absetzt.

[​IMG]

In Prey sehen wir den größten Unterschied bei den min-FPS, der i7-7820X liegt vorne. Auch bei den anderen Benchmarks bringt das Übertakten nichts. Das könnte sich allerdings mit einer stärkeren Grafikkarte ändern.

Stromverbrauch:
[​IMG]

Schauen wir uns einen der wichtigsten Faktoren an, den Stromverbrauch. Der i7-7820X verbraucht teils deutlich wie der Ryzen7 1700X. Vor allem unter Vollauslastung messen wir mehr als 68 Watt. Im Spiel „War Thunder“ liegt der Verbrauch nur zirka sechs Watt über dem Leistungsverbrauch des AMDs, dafür bietet der 7820X in Spielen mehr Leistung und ist daher auch effizienter. Das Ganze sieht natürlich anders aus mit einer Übertaktung auf 4.8GHz. Mit OC wird Skylake-X sehr hungrig und Verbraucht im schlimmsten Szenario 147.7 Watt mehr als ohne OC. Das Wichtigste dürfte für einige die Energieaufnahme im Idle sein, dort verbraucht der Intel Core i7-7820X mehr Strom. Wir müssen aber daran erinnern, dass es sich bei dem Sockel 2066 um eine HEDT-Plattform handelt und diese insgesamt mehr Features bietet, welche im Gegenzug mehr Strom verbrauchen.

Fazit:

Den Intel Core i7-7820X erhält man aktuell ab zirka 560€, dafür bekommen wir einen 8-Kerner mit sehr viel Power. Dank des Intel Turbo 3.0 haben wir sogar bei Spielen und Anwendungen kaum einen Nachteil gegenüber eines Intel Core i7-7700K der nur vier Kerne bietet. Im Vergleich mit einem AMD Ryzen 7 1700X bietet der i7-7820X vor allem bei Spielen eine bessere Leistung. Beim Videoencodieren ist die Leistung etwas unterhalb des Ryzen 7 1700X. Das konnten wir aber dank des enormen OC Potentials ausgleichen. Vor allem beim übertakten kann der Core i7-7820X punkten, da wir von 3.6GHz alle Kerne stabil auf 4.8GHz Übertakten konnten. Selbst mit AVX2 liegen wir noch bei stabilen 4.2GHz. Ein negativer Punkt ist die Wärmeübertragung zwischen Die und Heatspreader, diese wird aber erst mit OC zum Problem. Intel verwendet im High-End Desktop Bereich, wie schon seit einigen Generation im Mainstream Bereich, kein Indium mehr zur Wärmeübertragung. Stattdessen kommt jetzt Wärmeleitpaste, die günstiger und Umweltfreundlicher ist, zum Einsatz. Der Nachteil der Wärmeleitpaste ist die geringere Übertragung der Wärme zum Heatspreader und damit erreichen wir höhere Temperaturen der CPU-Kerne. Allerdings erreichen wir erst mit dem Übertakten und einer deutlich höheren Spannung kritische CPU-Temperaturen. Für all diejenigen die kein OC planen, werden die CPU-Kerntemperaturen nicht zum Problem. Selbst mit Prime95 erreichen wir nur 61° Celsius und bei Spielen liegen wir bei unter 45°C. Der Stromverbrauch liegt etwas höher als bei der Konkurrenz, das ist aber auch der Intel x299 Plattform geschuldet und dem verwendeten Mainboard. Wir können jedem den Intel Core i7-7820X empfehlen, der die Leistung eines 8-Kerners für Anwendungen braucht und zusätzlich gerne Spiele spielt.

[​IMG]

Wir geben dem Intel Core i7-7820X 9.0 von 10 Punkten und damit den Gold-Award. Zusätzlich erhält er den OC-Award für seine Taktfreudigkeit.

Pro:
+ Sehr taktfreudig
+ Leicht zu übertakten dank offenem Multiplikator
+ Dank Turbo 3.0 hohe singlethreaded Leistung
+ Hohe multithreaded Leistung
+ Bietet AVX-512

Kontra:
– Hoher Stromverbrauch
– Abwärme bei OC
– Preis

[​IMG] [​IMG]

Herstellerlink
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Komponenten Prozessoren

Intel Core i7 7700k im Test

Der Intel Core i7 7700k ist der direkte Nachfolger des ehemaligen Sockel 1151 Flaggschiffs, dem i7 6700k. Die optimierte Kaby Lake Architektur soll deutlich höhere Taktraten und somit einen Leistungsschub im Vergleich zum Vorgänger bringen. Auch die intigrierte Grafikeinheit soll ordentlich zugelegt haben. Ob sich ein Wechsel zu Kaby Lake für Spieler lohnt, klären wir im folgenden Test.

[​IMG]

An dieser Stelle möchten wir uns bei Intel für die Bereitstellung des Samples, sowie für das uns entgegengebrachte Vertrauen bedanken.​

Autor: Sebastian P.

Verpackung und Lieferumfang:

[​IMG] [​IMG]

Im Vergleich zum Vorgänger hat sich die Verpackung nicht großartig verändert. Auf der Vorderseite prangt die Bezeichnung des Prozessors sowie dem Hinweis, dass es sich hierbei um die Version mit offenem Multiplikator handelt, hervor. Die Verpackung ist ansonsten sehr sparsam mit den Informationen.

[​IMG]

Wir haben die „boxed“ Version vorliegen, dass heißt, dass sich neben dem Prozessor auch noch ein CPU Kühler im Lieferumfang befindet. Beim originalen Intel Kühler hat sich im Vergleich zum Vorgänger nichts geändert, so gleicht er dem Vorgänger optisch und verfügt ebenfalls über eine Befestigung über Push-Pins. So ein Kühler ist für den Anfang sicherlich noch eine ausreichende Lösung, doch mit steigenden Anforderungen, insbesondere wenn der User Lärmempfindlich ist, empfiehlt es sich einen CPU Kühler aus dem Zubehör zu kaufen. Die führen dann nicht nur besser die Wärme ab, sondern sind auch noch leiser.

[​IMG]

Im Vergleich zum Vorgänger wurde der Headspreader ein wenig überarbeitet. Ansonsten bleibt alles beim Alten und nur der Aufdruck verrät, um welchen Prozessor es sich handelt.

Technische Daten:

[​IMG]

Im direkten Vergleich zum Vorgänger, dem i7 6700k hat sich bis auf die höhere Taktrate kaum etwas geändert. Der Mangel an Innovation hat jedoch auch positive Seiten: Für Sockel-1151-Boards mit einem PCH der 100er-Reihe (z. B. Z170) genügt in so gut wie allen Fällen ein einfaches UEFI-Update, damit die neuen Prozessoren laufen. Es muss also nicht unbedingt ein teures Board aus dem aktuellen Refresh-Zyklus sein, sofern Sie sich einen Skylake-Prozessor für das UEFI-Update organisieren können. Überhaupt scheint der Fortschritt bei den Mainboards größer zu sein als bei den Prozessoren.

Kaby Lake Prozessoren verfügen über einen separaten AVX2-Multiplikator, der den Takt automatisch niedriger halten kann (und damit natürlich auch die Performance senkt), sofern der entsprechende Programmcode für die Vektoreinheiten zum Einsatz kommt. Der lässt nämlich Sky- wie Kaby-Lake-CPUs ordentlich heißlaufen, was speziell beim OC eher hinderlich ist.

Die integrierte Grafikeinheit wurde zwar überarbeitet, allerdings nicht beim 3D-Kern. Die HD 630, wie sie beim Core i7-7700K nun heißt, kommt wiederum im Rahmen der Messschwankungen auf identische Resultate wie die HD 530-Grafik des Core i7-6700K.

Neu ist jedoch, dass die HD Graphics 530 nicht nur via Treiber OpenCL 2.1 unterstützt, sondern, dass Microsofts Playready 3.0 SL3000-Spezifikation sowie HDR-Ausgabe und VP9-Beschleunigung nun bis zur 4K-Auflösung in Hardware erfolgen. Damit erfüllt die Kaby-Lake-Grafik die Voraussetzungen, um etwa Netflix-Streams in 4K wiedergeben zu können.

Praxistest und Benchmarks:

[​IMG]

Für die normalen Tests im Standardtakt und mit moderatem Übertakten wählen wir eine gängige Konfiguration aus Arbeitsspeicher und Grafikkarte. Der Aufbau erfolgt hier offen, was uns eine bessere Möglichkeit der Überwachung verschafft.

[​IMG]

Aber wir können auch anders, daher haben wir auch einen Aufbau auf einem Benchtable mit Komponenten der Superlative auf die Beine gestellt. So arbeiten wir hier mit der maximal möglichen Bestückung an Arbeitsspeicher und gleich zwei GTX Titan X im SLI Verbund. Damit die CPU beim übertakten einen kühlen Kopf behält, wird sie mit Wasser gekühlt. Und auch der Radiator ist eine weitere Superlative mit insgesamt 15 NB eLoop Lüftern im 120 mm Format. In beiden Fällen kam die gute Thermal Grizzly Wärmeleitpaste zum Einsatz.

[​IMG]

Wir beginnen mit den Standard-Test ohne jegliches Übertakten. Hier haben wir die entsprechenden Tests in PCMark 8 absolviert. Die Ergebnisse des PCMark 8 sind durchweg gut und von den Punkten her ist der damit leicht über denen des i7 6700k bewegen.

[​IMG]

Und auch Aida64 attestiert in den eingebauten Benchmarks, dass der i7 7700K sich immer ein paar hundert Punkte oberhalb des Vorgängers befindet. Die Benchmarks beziehen sich hierbei auschließlich auf die CPU und bilden

[​IMG]

Nachdem wir den i7 7700K moderat auf 4,9 Ghz übertaktet haben und das XMP Profil aktivierten sind die Ergebnisse in den AIDA64 Benchmarks nur geringfügig besser als zuvor. Lediglich der PhotoWorxx Benchmark zeigt eine deutliche Verbesserung an.

[​IMG]

Nun gehen wir in die Vollen und gucken wie viel Takt wir aus dem i7 7700k bekommen. Hierbei achten wir sehr darauf die Spannung nicht zu hoch anzulegen und außerdem immer einen Blick auf die Temperaturen zu richten.

[​IMG]

Und so brachten wir den Prozessor auf 5,2 Ghz bei 1,45v. Damit ließen wir dann mehrmals Cinebench R15 durchlaufen und ermittelten einen Durchschnitt von 1140 Punkten. Auf dem Standard-Takt lag die Punktzahl bei 980 Punkten. Die Krönung erfolgte dann in den Firestrike Benchmarks, wo wir zwischen Standard und Übertaktung einen Unterschied von 4101 Punkten erreichten. Beim Firestrike Benchmark haben wir auch dann die höchsten Temperaturen erreicht, das waren kurzzeitig 94 Grad, daher haben wir hier auch mit dem Übertakten aufgehört.

Fazit:

Den Intel i7 7700K erhält man derzeit ab 347,88 €, dafür bekommt man den stärksten Prozessor, den man für den Sockel 1151 derzeit kaufen kann. Wer allerdings bereits einen i7 6700K besitzt wird keinen nennenswerten Leistungszuwachs zum Nachfolger feststellen. Für alle die jetzt auf einen i7 setzen möchten, können wir ansonsten eine klare Kaufempfehlung aussprechen. Dabei ist zu beachten, dass sich der neue i7 7700K gut übertakten lässt, aber auch dass er trotzdem ein ziemlicher Hitzkopf jenseits der 4,9 Ghz ist. Eine Wasserkühlung oder ein sehr potenter Luftkühler ist daher unumgänglich. Das Schmerzlichste an dem i7 7700K ist aber sicherlich der Anschaffungspreis. Wir vergeben aufgrund dessen 9 von 10 Punkten und unseren Gold und OC Award.

[​IMG]

Pro:
+ Taktfreudig
+ Leicht zu übertakten
+ Leistung

Contra:
– Preis

[​IMG] [​IMG]

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Komponenten Prozessoren

Intel Core i7 6950X im Test

Mit freundlicher Unterstützung von einem der wichtigsten und bekanntesten Konzerne in der Computerindustrie konnte uns Intel ermöglichen ihr neues High-End-Produkt auf Herz und Nieren zu testen. Der Intel Core i7 6950X bildet die absolute Spitze des CPU-Universums, nicht zuletzt, da dieser Prozessor zehn Rechenkerne beinhaltet.

Intel steht somit für zukunftsweisende Rechenarchitekturen und ist mit 45 Jahren Erfahrung im Bau von Mikroporzessoren zwar ein alter Hase, erfindet sich jedoch mit Produkten wie dem i7 6950X immer wieder neu und sorgt so für Begeisterung bei Enthusiasten.

[IMG] [IMG]

Wir bedanken uns recht herzlich bei Intel für das freundliche Bereitstellen des Testmusters und für das mitgebrachte Vertrauen. Wir freuen uns auf eine weitere und enge Zusammenarbeit und erfreuen uns auch in Zukunft an weiteren Testmustern.

[IMG]
Autor: Phil

Systemvoraussetzungen
Getestet wird der Intel i7 6950X unter den folgenden Systemvoraussetzungen und -komponenten:

System-Software & Tools
Betriebssystem
: Windows 10 Education Jubiläumsedition
Beschleunigung: Turbo Boost Max 3
Überwachung: Asus Intelligent Processors 5

Test-Software & Tools:
Stresstest
: CPU-Z (8416 Punkte)
CPU Bench: CPU-Z @ 3.0 GHz (838 Punkte)
Polygonberechnung: CINEBENCH R15 (2083 cb)
Homeanwendungen: PCMark 8 (ohne OpenCL 4304 mit OpenCL 4732)
Kreativanwendungen: PCMark 8 (ohne OpenCL 4767 Punkte, mit OpenCL 5961)
Arbeitsanwendungen: PCMark 8 (ohne OopenCL 3345 Punkte, mit OpenCL 4594)

Test-Hardware
Mainboard
: Asus X99 Deluxe II
Arbeitsspeicher: G.Skill TridentZ CL 14-14-14-34
Grafikkarte: Asus ROG Strix GeForce GTX 1070-O8G-Gaming
CPUCooling: Alphacool Eisbaer 280mm

[IMG] [IMG]

Nachdem wir euch nun einige Hintergrundinformationen sowie eine sehr grobe Zusammenfassung über unsere Testvoraussetzungen mitgeteilt haben, kommen wir nun zu einem detaillierteren Einblick in die Testergebnisse. Doch vorab möchten wir euch die technischen Daten des i7 6950X nicht vorenthalten:

Technische Daten
[IMG]

Montage und Detailansichten
Die Montage des i7 ist denkbar einfach und es sind nur drei Komponenten zur Installation notwendig: Der Prozessor, das Mainboard und Wärmeleitpaste. Im Grunde genommen gibt es nur wenige Handlungsschritte auf die wir Acht geben müssen.

[IMG] [IMG]

Wir möchten also nun die Kontaktstellen des Prozessors mit denen des 2011-3 Sockel verbinden und legen dazu den Prozessor so auf den Sockel, dass der Pfeil an einer Ecke des Prozessors auf eben der Ecke des Mainboards liegt, auf welcher ebenfalls ein Pfeil graviert ist.

[IMG] [IMG]

Anschließend werden die Bügel angezogen. Hierbei solltet ihr zwar nicht zimperlich sein, denn dies benötigt einen gewissen Kraftaufwand, jedoch mit äußerster Achtsamkeit vorgehen.

[IMG] [IMG]

Nachdem der Prozessor im Sockel fixiert wurde, sollte ein Klecks Wärmeleitpaste den Übergang zwischen CPU und Kühlung bilden.

[IMG]

Stresstest (2 std.)

[IMG] [IMG]

Während des zweistündigen Stresstests unter der Version 1.73.0 von CPU-Z, überwachen wie die wichtigsten Ausgabewerte des Prozessors mit der Asus-eigenen Software des Mainboards X99 Deluxe II „Intelligent Professors 5. Während dieser Zeitspanne konnten wir die folgenden MAXIMALEN Auslesewerte beobachten:

[IMG]

Frequenz Max: 4011,8 MHz (Base Clock 100.2 MHz)
Stromverbrauch Max: 142,1 Watt (meist jedoch 117W)
CPU Core Voltage: 1,277 V
Temp. Max: 50 °c
CPU fan: 1048 rpm
Water Pump: 2721 rpm

Das dazugehörige gestapelte Säulendiagramm zeigt euch, welche Leistungsreserven der Prozessor an den Tag legt, wenn er völlig ausgelastet wird. Das „+“ gibt an um welchen Betrag die jeweilige Kategorie erhöht wird. Anschließend schildern wir welche prozentuale Leistungssteigerung im Verhältnis zu den Herstellerangaben möglich sind und werden.

[IMG]

Wie wir beobachten konnten liegt die Leistungssteigerung bei 233% in der maximal möglichen Frequenz. Dabei steigt der Stromverbrauch um 168% und die entstehende Abwärme steigt um 47% gegenüber den Leistungswerten im Ruhezustand der Idle.

Benchmarks
Mit diesen Werten gehen wir nun in verschiedene Beach-Applications und beginnen mit der Polygonberechnung des CINEBENCHs R15.

CINEBENCH R15 Ergebnisse

[IMG]

Dieser Test nutzt sämtliche Fähigkeiten des Hauptprozessors, um eine fotorealistische Szene zu berechnen (ein Motiv aus dem Projekt „No Keyframes“ von AixSponza). Diese Szene nutzt verschiedenste Algorithmen und nutzt alle zur Verfügung stehenden Prozessorkerne. Die Testszene enthält mehr als 2.000 Objekte mit mehr als 300.000 Polygonen, nutzt scharfe und weiche Spiegelungen, Flächenlichter und -schatten, prozedurale Shader, Kantenglättung und vieles mehr. Das Testergebnis wird in Punkten angezeigt. Je höher die Punktzahl, desto schneller ist Ihr Prozessor.“ – Quelle (https://www.maxon.net/de/produkte/cinebench/)
Der i7 6950X schaffte diese Berechnungen in 20,48s und erzeugt mit dieser Geschwindigkeit einen Punktstand von 2083.

Unterziehen wir die CPU nun den speziellen Aufgabenbereichen der verschiedenen Anwendungskategorien erfahren wir mehr über das praktische Leistungsniveau des Intel-Flaggschiffs. Dabei untersuchen wir die Leistung mit dem PCMark 8 Bench-Programm und unterscheiden jeweils zwischen Homeanwendungen, Kreativanwendungen und Arbeitsanwendungen mit und ohne OpenCL, wodurch auch Leistungsreserven der Grafikkarte muteinbezogen werden würden.

Die Ergebnisse im Detail könnt ihr nun aus den folgenden Listen und dem dazugehörenden zusammenfassenden Balkendiagramm ablesen:

PCMark 8 Ergebnisse
Für Homeanwendungen ohne OpenCL

Testdauer: 37 min 03 s
Web Browsing – JunglePin: 0,29823s
Web Browsing – Amazonia: 0,12378s
Writing: 5.05879s
Casual Gaming: 125,83fps
Video Chat playback 1: 29,99fps
Video Chat encoding: 33ms
Advanced Photo Editing 1: 0,30205s
Gesamt-Score: 4304

Für Homeanwendungen mit OpenCL
Testdauer: 42 min 01 s
Web Browsing – JunglePin: 0,29780s
Web Browsing – Amazonia: 0,12345s
Writing: 5.10587s
Casual Gaming: 123,51fps
Video Chat playback 1: 29,99fps
Video Chat encoding: 33ms
Advanced Photo Editing 1: 0,16678s
Gesamt-Score: 4732

Für Kreativanwendungen ohne OpenCL
Für Homeanwendungen ohne OpenCL
Testdauer: 62 min 06 s
Web Browsing – JunglePin: 0,29823s
Web Browsing – Amazonia: 0,12379s
Video To Go part 1: 10,56433s
Video To Go part 2: 12,45367s
Music To Go: 65,91900s
Video Editing 4K part 1: 12,28286s
Video Editing 4K part 2: 123,79339s
Mainstream Gaming part 1: 155,78fps
Mainstream Gaming part 2: 70,67fps
Video Group Chat playback 1: 29,99fps
Video Group Chat playback 2: 29,99fps
Video Group Chat playback 3: 29,99fps
Video Group encoding: 33ms
Advanced Photo Editing1: 0,30329s
Advanced Photo Editing2: 22,33664s
Gesamt-Score: 4767

Für Kreativanwendungen mit open CL
Testdauer: 65 min 11 s
Web Browsing – JunglePin: 0,29808s
Web Browsing – Amazonia: 0,12345s
Video To Go part 1: 10,27367s
Video To Go part 2: 11,67133s
Music To Go: 67,77600s
Video Editing 4K part 1: 8,69103s
Video Editing 4K part 2: 15,21193s

Mainstream Gaming part 1: 156,97fps
Mainstream Gaming part 2: 72,15fps
Video Group Chat playback 1: 30,01fps
Video Group Chat playback 2: 30,02fps
Video Group Chat playback 3: 30,02fps
Video Group encoding: 33ms
Advanced Photo Editing1: 0,19356s
Advanced Photo Editing2: 20,66952s
Gesamt-Score: 5961

Für Arbeitsanwendungen ohne open CL
Testdauer: 36 min 45 s
Web Browsing – JunglePin: 0,29726s
Web Browsing – Amazonia: 0,12361s
Writing: 5,09880s
Video Chat playback 1: 30,01fps
Video chat encoding: 33ms
Libra Office Calc Conventional: 15.88302s
Gesamt-Score: 3345

Für Arbeitsanwendungen mit open CL
Testdauer: 33 min 27 s
Web Browsing – JunglePin: 0,29733s
Web Browsing – Amazonia: 0,12330s
Writing: 5,15470s
Video Chat playback 1: 30,02fps
Video chat encoding: 33ms
Libra Office Calc Conventional: 3,22355s
Gesamt-Score 4594

[IMG]

Neben all den Testresultaten solltet ihr anhand den rotmarkierten Werten bemerkt haben, welche Anwendungen durch OpenCL in Punkto Leistung gesteigert werden konnten und welche nicht. Dies sollte euch nun einen Überblick darüber geben, welche Anwendungen durch den Besitz und die Benutzung einer (potenten) Grafikkarte gewinnbringend ausgebaut werden konnten und wo somit die Rechenschwächen des Prozessors ausgefüllt werden. Diese liegen nämlich bei Anwendungen, welche nur wenig Kerne benötigen und ohne Multi-Therading implementiert sind. Hier geht es um die reine Frequenzabhängigkeit zwischen Core und Anwendung, welche im Maximum bei knapp 4GHz liegt. Andere, deutlich günstigere Prozessoren mit vier Kernen erledigen solche Aufgaben bei weitem besser, da sie Taktraten von 4,5GHz oder auch höhere ermöglichen.

Daher ist es unumgänglich sich die folgende Frage zu stellen:
Welche Anwendungen auf welche Ebene der Professionalität möchte ich persönlich durchführen? Je nach dem welche Anforderungen ihr an euch und euer System habt, schwankt die Wahl des Prozessors mit den mitschwingenden Kosten stark und kann zwischen 250€ und 1700€ liegen. Doch letzteren Betrag sollten nur ganz bestimmte User investieren:

Wie ihr dem letzten Balkendiagramm entnehmen könnt liefert der i7 6950X in Punkto der kreativen Anwendungen und gehört hier zu den obersten 7% und ist somit eine Arbeitsmaschine besonders im Rendern und bearbeiten von Videos in 4K. Aber auch komplexe Berechnungen in Kalkulationssoftware meistert dieser i7 mit OpenCL in Rekordzeit.
Gehört ihr also zu jener User-Kategorie und ihr arbeitet vermehrt als „Creative“ bekommt ihr mit dem Intel Core i7-6950X den Überflieger schlechthin.
Seid ihr jedoch Casual-User oder Gamer-Freunde, solltet ihr entweder zum Intel 6700K greifen oder falls ihr auf mehrere Lanes Wert legt sollte euch der i7-6800K beglücken, welcher ein hervorragendes Preis-Leistungs-Verhältnis bietet.

Technologie und Features

Neben all den erwähnten Spezifikationen und Leistungsdaten möchten wir euch nun ein Feature vorstellen, welches auf den Namen Turbo Boot Max Technology 3.0 hört. Mit dieser Applikation auf eurem Rechner erreicht ihr zweierlei Dinge:

1. Im Gerätemanager verschwindet der ominöse fehlende Treiber, für den Windows 10 per se keine Lösung anbietet und

2. habt ihr die Möglichkeit gezielt eure Lieblingsprogramme zu beschleunigen. So ist es euch möglich verschiedene Power-Up’s auszuwählen. Mitunter könnt ihr die Leistung des vorderen Fensters an erste Stelle der Rechenpriorität setzen oder ihr fügt gezielt Programme in die Prioritätsliste des Turbo Boot’s

Auf diese Art und soll der Prozessor immer die beste Performanz für eure persönlichen Prioritäten abrufen können.

Fazit

Zwar ist der i7 6950X keine Koryphäe in allen Anwendungsbereichen und kann auch von deutlich günstigeren Prozessoren beispielsweise im Gaming geschlagen werden, doch ist er ein ohnehin potenter Wegbegleiter in realistischen Gamingsituationen und unschlagbar in der Bearbeitung von Videomaterial und komplexen Berechnungen. Es gibt nichts, dass ihr nicht mit diesem Kraftpaket machen könnt, doch hat dieser All-Rounder auch seinen Preis. Mit ca. 1700€ grenzt er an einem Kaufpreis, für welchen wir uns einen kompletten Gaming-PC zusammenbauen könnten. Darum würden wir dieses Flaggschiff nur für „Creatives“ empfehlen, welche ihr Lebensunterhalt mit dem Videoschnitt, Rendering, Animatorik oder Mathematik bestreiten.

Zusammenfassend ergeben sich folgende Vor- und Nachteile:
+ Bombastische Leistung im Rendering
+ Ebenfalls sehr gute Werte im Foto- sowie Video-Processing und -Editing
+ Berechnung von Polygonen
+ Geschwindigkeit bei Kalkulationsprogrammen
+ Hitzeentwicklung extrem niedrig
+ Übertaktbarkeit um bis zu 1GHz
+ Stromverbrauch meist geringer als Herstellerangabe
+ In Verbindung mit M.2 Speicher extrem schnelles Hochfahren möglich

– Nur „gute“ Leistung bei aktuellen Games
– Kaum Leistungsunterschiede zu 260€-Prozessoren in Sachen Web-Browsing und Homeanwendungen
– Preis

Trotz aller Diskussion handelt es sich bei diesem Leistungsmonster um ein High-End-Produkt und nimmt erstaunlich wenig Energie in Anspruch und auch die Temperaturen und somit die Lüfterdrehzahlen lassen den gesamten Computer in angenehmer Ruhe arbeiten.

[IMG] [IMG]

Hersteller-Link
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Komponenten Mainboards Prozessoren

AMD A10-7860K – Sparsamer Preis-Leistungs-Chip

Gut zwei Jahre ist es jetzt her, dass AMD den A10-7850K als Flaggschiff der Kaveri-Reihe auf den Markt brachte. Während die Welt sehnsüchtig auf die kommende Zen-Architektur wartet, verkürzt AMD die Zeit bis dahin einigen neuen Kaveri-CPUs, unter ihnen der A10-7860K, dem wir uns in diesem Test widmen. Fast genauso wie der alte 7850K kommt er mit 3,6GHz (4GHz Turbo) auf zwei Modulen für insgesamt vier Threads daher. Allerdings dürfte die von 95W auf 65W gesunkene TDP für einen deutlich sparsameren Verbrauch sorgen. Die integrierte R7-Grafik soll außerdem eSports-Titel wie League of Legends oder Counter Strike: GO spielbar machen, ohne dass man eine teure dedizierte Grafikkarte benötigt. Dementsprechend ist der 100€-Prozessor besonders für Sparfüchse mit moderaten Ansprüchen an die Leistung attraktiv.

Ob der 7860K diesen Anforderungen gerecht wird und was er sonst noch für Überraschungen bereithält, erfahrt ihr auf den kommenden Seiten. Wir wünschen viel Spaß beim Lesen!


Autor: Kim

Für die freundliche Bereitstellung des Testsamples geht unser besonderer Dank an AMD. Wir hoffen auf eine weiterhin freundschaftliche und ergiebige Zusammenarbeit.

Verpackung und technische Daten
Verpackung außen:
[IMG] [IMG]

Verpackt sind CPU und Kühler in einer Schachtel im typischen AMD-Schwarz/Rot. Auf der Front findet sich eine hübsche Render-Grafik sowie Titel der enthaltenen AMD-A-Serie in der übertaktbaren Black-Edition mit integrierter GPU. Den genauen Typ A10-7860K und seine Leistung kann man dem Aufkleber auf dem Top entnehmen. An der Seite lässt sich der Prozessor durch ein Sichtfenster bewundern, während gegenüber eine kurze Beschreibung der Eignung für Online-Games und DX-12-Effekte zu finden sind.

Verpackung innen:
[IMG] [IMG]

Zieht man die Oberseite heraus, findet man CPU seitlich in einer Kunststoff-Schale und daneben den Boxed-Kühler in einer schlichten Pappschachtel. Zwischen den beiden ist noch etwas Luft, sodass man den Karton beim Öffnen nicht zu stark geneigt halten sollte, da der CPU sonst herausrutschen kann. Leider findet sich in der Pappschachtel keiner der neuen Wraith-Kühler, sondern eine kleinere Variante für die Prozessoren mit 65W TDP. Das trübt etwas unsere Vorfreude aus Übertakten, ist aber immerhin schön kompakt. Ansonsten finden sich nur noch ein Flyer mit Kurzanleitung und Garantiebestimmungen und ein kleiner AMD-Aufkleber. Die Wärmeleitpaste befindet sich schon auf dem Kühler.

Technische Daten:

  • Sockel: FM2+
  • Strukturbreite: 28nm
  • Module/Threads: 2/4
  • L1-/L2-Cache: 256kb/4mb
  • Logische Kerne: 4x CPU, 8x GPU
  • Takt/Turbo: 3,6GHz/4GHz
  • GPU: R7 (512 Shader, 757MHz Turbo)
  • TDP: 45-65W

Leistung

[IMG] [IMG]

Nachdem wir das System aufgebaut und gestartet hatten, wurden wir zunächst positiv von dem kleinen Boxed-Kühler überrascht. Trotz hoher Drehzahl hält sich der Schallpegel im Rahmen. Es ist zwar ein leichtes Geräusch aus der Nabe zu vernehmen, in einem Gehäuse wird das aber verschluckt. Getestet wurde auf folgendem System:

CPU: AMD A10-7860K
Kühler: Boxed
RAM: 16GB-Kit G.Skill RipJaws-X PC3-10667U CL9
Grafikkarte: integriert
Board: Asus A68HM-PLUS (Unser Test)
SSD: Samsung 850 Evo 120GB

Windows 10 frisch in der Anniversary Edition installiert, Treiber und BIOS auf V. 1702 aktualisiert und der Test konnte losgehen. Zum Vergleich haben wir verschiedene synthetische und praxisnähere Benchmarks sowie Spiele zur Bewertung von CPU und integrierter GPU durchlaufen lassen. Dabei schlug sich das System vor allem in den grafisch nicht so aufwändigen Online-Games sehr gut. Die Ergebnisse reichen natürlich nicht an deutlich teurere Systeme mit dedizierter Grafikkarte heran, sind für einen 250€-PC aber durchaus beachtlich.

Overclocking:
[IMG]

Die vier logischen Kerne erreichten im Originalzustand unter Last 3,8GHz und wurden moderate 60°C warm. Unser beschnittenes mATX-Board mit H68-Chipsatz geizte leider stark mit Einstellungen zu Spannungen und Taktraten, aber ein wenig konnten wir bewirken. So konnten wir mit Standard-Spannung und Multiplikator 42 stabile 4,2 GHz erreichen. Das sorgte für leicht bessere Ergebnisse im Cinebench und CPU-Z, brachte für Spiele aber keine messbaren Vorteile. Die maximale Temperatur in Prime95 SmallFFT Run kletterte von 60°C auf 72°C. Dabei blieb der kleine Kühler weiterhin erstaunlich ruhig. Der nächst höhere Multiplikator 43 fror selbst mit angezogener Load Line Calibration in Prime95 ein.

Undervolting:
Hier griffen wir auf den EPU Energy Saver in maximaler Sparstufe und die TDP Regulierung zwischen 45W und 65W zurück. Während EPU keine messbaren Leistungseinbußen zur Folge hatte und die Energieaufnahme unter Last um 2 Watt reduzierte, konnte man die TDP von 65W auf 59W senken, ohne Leistungsabstriche zu verzeichnen. Mit 45W TDP sank zwar die Leistungsaufnahme unter Last beträchtlich, allerdings taktete die CPU nur noch mit 3GHz bis 3,5GHz, was sich in den Benchmarks niederschlug.

CPU-Z Benchmark:
[IMG]

CPU-Z ist ein weit verbreitetes Tool zum Auslesen von Prozessor-Infos und verfügt über einen integrierten Benchmark, der Single- und Multicore-Leistung bewertet. Während starkes Overclocking und Undervolting das Ergebnis leicht nach oben bzw. stark nach unten treiben, hat moderates Undervolting keine Leistungseinbußen zur Folge.

Cinebench R15:
[IMG]

Dieser Benchmark ist eine Abwandlung der verbreiteten 3D-Software Cinema 4D und bewertet Leistung von CPU und GPU an Hand von gerenderten 3D-Szenen. Das Ergebnis liegt auf einem Niveau mit 4-Thread-Prozessoren mit ähnlichem Takt. Hier sieht man, wie der CPU-Test vom Overclocking profitiert bzw. bei zu starkem Undervolting einbüßt, während die GPU-Leistung davon unbeeinflusst bleibt.

3D Mark Firestrike:
[IMG]

Bei dem praxisnäheren Benchmark von 3DMark stotterte sich das System mit 5-6FPS zum Ziel. Das hatten wir wegen der hohen Schwierigkeit aber auch nicht anders erwartet. Das Ergebnis bestätigt unserem Testsystem seinen Status als Einsteiger-PC.

Verbrauch:
[IMG]

Beim Energieverbrauch braucht sich der 7860K nicht hinter der Konkurrenz zu verstecken. Die Messergebnisse ohne Übertakten bescheinigen einen hervorragend geringen Verbrauch sowohl im Idle als auch unter normaler Last. Der Verbrauch kann mit der TDP-Anpassung noch weiter gedrosselt werden, was man aber nicht übertreiben sollte, wenn man keine Leistung verlieren will.

Spiele

eSports:
Da sich dieser Chip ausdrücklich an preisbewusste Online-Gamer richtet, haben wir ihn mit den populären Genre-Vertretern Counter Strike: GO und League of Legends getestet. In Counter Strike wurden mit Full-HD-Auflösung und mittleren bis hohen Details im Schnitt sehr gute 60 FPS erreicht. Vorausgesetzt man hat Kanten- und Texturglättung nicht über x2 angehoben. Auch waren 16GB RAM von Nöten, damit die integrierte Grafikeinheit mit genug Daten versorgt wird. Mit nur 4GB RAM sackte unsere Framerate auf knapp unter 30 in allen Detailstufen. Am besten, man setzt auch auf RAM mit höherer Taktung, was ebenfalls der GPU zu Gute kommt. Das weniger anspruchsvolle League of Legends lief von Anfang an mit zufriedenstellenden 60 FPS, auch mit aktiver Kantenglättung und nur 4GB RAM.

Gelegenheitsspiele:
Da das System auch für Gelegenheitsspieler interessant ist, haben wir mit Broforce und dem aufwändigeren Ori and the Blind Forest zwei populäre 2D-Titel ausprobiert. Während Broforce ohne Probleme auf 60FPS kam, lief Ori mit etwa 40 FPS, wodurch einige der schnellen Animationen ruckelig wirkten.

Aufwändige Spiele:
Anschließend ließen wir das System auf Battlefield 4 als einen leistungshungrigen 3D-Titel los. Hier bekam der Chip schon merklich Probleme und erreichte in Full-HD mit mittleren Einstellungen im Schnitt ruckelige 27 FPS. Auch der Tomb Raider Benchmark erreichte mit minimalen Details in Full-HD nur 33FPS und auf Ultra lediglich 16FPS.

Fazit

Der AMD A10-7860K ist ein wirklich gelungenes Refresh. Deutlich weniger Verbrauch bei gleichem Takt und eine integrierte GPU, die das Spielen vieler beliebter Online-Spiele ohne teure Grafikkarte ermöglicht und das für nur 100€. Außerdem erhält man etwas Potential für Overclocking und Undervolting und nicht zu vergessen einen kompakten und trotzdem leisen Boxed-Kühler.

Im Vergleich zur teureren Konkurrenz ist vor allem die geringe Rechenleistung zu bemängeln. So kam es vor, dass bei der Installation von League of Legends die Auslastung auf 100% stieg und hier und da merkt man, dass der Chip etwas schwach auf der Brust ist. Das ist bei dem Preis aber wirklich zu verschmerzen. Bei der Auswahl des RAMs sollte man darauf achten, dass er groß genug ist und möglichst schnell taktet, da sonst die Grafik-Leistung schrumpft.

Insgesamt bekommt man mit dem A10-7860K Einiges geboten und für Sparfüchse ist der 100€-Chip eine echte Empfehlung. Dementsprechend gibt es von uns einen Bronze- und Preis-Leistungs-Award. Möchte man nicht auf eine rechenstarke Grafikkarte verzichten, so ist der Athlon x4 880K eine Empfehlung, denn er bietet für ebenfalls 100€ mehr Rechenleistung und verzichtet dafür auf eine interne GPU.

Pro:
+ genug Leistung für beliebte eSports-Spiele
+ sehr günstig
+ geringer Stromverbrauch
+ Potential für Overclocking und Undervolting
+ leiser Kühler

Contra:

– verhältnismäßig wenig Rechenleistung
– hohe Anforderungen an den RAM

[IMG] [IMG]
Score: 6,8/10

Produktlink
Software
Preisvergleich

Die mobile Version verlassen
