ALSEYE MAX M120-T im Test

Heute testen wir für euch die Kompaktwasserkühlung ALSEYE MAX M120-T. Es muss nicht immer blinken, leuchten oder gar ein Display haben. hat hier ganz klar Funktion vor Design gestellt und kann die Wasserkühlung daher zu einem sehr interessanten Preis anbieten. Ob dieses Konzept aufgeht, erfahrt ihr im folgenden Test. Für den Test hat uns ein Testmuster zur Verfügung gestellt.


Verpackung, Inhalt, Daten


Verpackung




Die Verpackung ist schlicht und modern gestaltet. Auf Vorder- und Rückseite finden wir Abbildungen des Produkts. Das Design ist dabei im wesentlichen Schwarz/Weiß. Auf der Seite finden wir allerhand Produktinformationen und technische Daten. Die Verpackung ist aus Karton gefertigt.




Nach öffnen des Kartons finden wird direkt die Anleitung des Produkts. Unter einer Styroporplatte finden wir dann AIO samt Zubehör, sicher in Kunststoffbeuteln verpackt.


Inhalt




Lieferumfang:

  • 1x Bedienungsanleitung
  • 1x Tube mit Wärmeleitpaste
  • 1x Backplate
  • 1x Aufkleber für Backplate
  • 2x Adapterplatte für AMD Sockel
  • 2x Adapterplatte für Intel Sockel
  • 4x Tütchen mit Schrauben, Muttern, Unterlegscheiben für die Montage




Daten

ALLGEMEINE DATEN
Sockeltypen Intel® Socket LGA 2011, 2066 Square ILM
Intel® Socket LGA 775, 1150, 1151, 1155, 1156, 1200, 1366
AMD® Socket AM2, AM2+, AM3, AM3+, FM1, FM2, AM4
TDP bis zu 180 Watt
Lüfter-Abmessungen 120 x 120 x 25 mm
Nennspannung 12 V
Lüftergeschwindigkeit 600 – 1800 U/min
Luftstrom pro Lüfter 31,43-112,13 m³/h
Luftdruck pro Lüfter 0,17 – 2,24 mm H2O
Geräuschpegel 16,5 – 32,5 dBA
Anschlussart 4-Pin PWM
Schlauchlänge 300 mm
Kühlflüssigkeit Umweltfreundliche Flüssigkeit mit Antikorrosionsmittel
WEITERE DATEN
Abmessungen (H/B/T) Kühlblock: 62 x 55 x 44 mm
Radiator: 27 x 157 x 120 mm
Garantie 24 Monate
LIEFERUMFANG & MERKMALE
Lieferumfang ALSEYE Max M120-T – 120 mm AiO-Wasserkühlung
Retailverpackung
Befestigungskit für Intel® Sockel LGA775, 1150, 1155, 1151, 1156, 1200, 1366, 2011, 2066 Square ILM
Befestigungskit für AMD® Sockel AM2, AM2+, AM3, AM3+, AM4, FM1, FM2
Backplate-Befestigungskit
Wärmeleitpaste
Montageanleitung (Englisch)
Merkmale Kühlplatte mit Kupferbasis
Pumpe mit hochwertigem Keramiklager
Platzsparender Radiator aus reinem Aluminium
1x 120mm Lüfter mit 4-Pin PWM
Hochwertig gesleevte, schwenkbare FEP-Tubes
Unterstützt CPUs mit einer TDP von bis zu 180W




Details


Allgemein




Etwa 300 mm trennen Kühlblock und Radiator voneinander. Die ALSEYE MAX M120-T nutzt ein einfaches, aber klar definiertes schwarzes Design. Gerade Linien und wenig Spielereien geben dem Produkt einen sehr professionellen Touch. Wir können uns den Einsatz in einer Workstation oder einem Fertig-PC vorstellen. Da es wenig optische Highlights oder eine Beleuchtung gibt, besteht vermutlich wenig Interesse für Optik-Freaks.


Kühlblock




Der Kühlblock ist simpel gehalten. Er besteht zum größeren Teil aus Kunststoff und ist in etwa ein Würfel. Auf der Oberseite befindet sich eine aufgedruckte Beschriftung mit dem Produktnamen. Die Unterseite, welche aus Kupfer gefertigt ist, wird durch eine Folie vor Kratzern geschützt und besitzt eine gute Größe. Diese Folie muss natürlich bei der Montage entfernt werden. Die Wasser-Anschlüsse befinden sich auf der einen Seite. Der Stromanschluss für die Pumpe auf der anderen Seite.


Radiator




Der Radiator der ALSEYE MAX M120-T ist schwarz lackiert und vollständig aus Aluminium gefertigt. Auf beiden Seiten des Radiators können jeweils ein 120 mm Lüfter montiert werden, allerdings befinden sich nur 4 lange Schrauben im Lieferumfang, weshalb ohne weiteres Zubehör. nur ein Lüfter montiert werden kann. Die beiden Anschlüsse sind fest und können nicht vom Nutzer demontiert werden.



Lüfter




Der im Lieferumfang enthaltene Lüfter ist von normaler Qualität. Er lässt sich per PWM Signal zwischen 600 und 1800 U/min steuern. Im Betrieb nehmen wir keine störenden Nebengeräusche auf und selbst bei 1800 U/min fühlen wir uns nicht übermäßig gestört. Er besteht aus schwarzem Kunststoff und ist nicht beleuchtet. Die Verbindung zum Mainboard erfolgt per 4-Pin PWM Stecker.


Anschlüsse




Alle Schlauchanschlüsse sind fest und damit nicht demontierbar. Die Anschlüsse am Kühlblock sind drehbar, damit man bei der Montage etwas Flexibilität zugewinnt. Über alles wurde ein Art, Schrumpfschlauch übergezogen, damit die schwarze Optik erhalten bleibt. Wir finden die Lösung gut!



Qualität




Die gebotene Qualität ist hervorragend und gibt kein Anlass zu meckern. Der Radiator ist sehr hochwertig und fehlerfrei in schwarz lackiert und kommt ohne verbogene Finnen. Die Schläuche sind in einem gewebten Kunststoff eingefasst und sehen wirklich klasse aus.




Die „Coldplate“ Kühlplatte ist komplett aus Kupfer gefertigt und maschinell geplant. Wir erkennen keine Höhenunterschiede oder Kratzer. Die Platte wird dabei von acht versenkten Schrauben gehalten. Auch hier können wir keine Mängel feststellen. Die Qualität der ALSEYE MAX M120-T liegt insgesamt auf top Niveau.



Praxis


Testsystem & Ausgangssituation

Prozessor AMD Ryzen 7 5700G
Arbeitsspeicher 2x 16GB Corsair Vengeance 3000 DDR4
Massenspeicher 1x Crucial P2 500GB Nvme
Kühler AMD 65W Box Kühler ohne RGB
Netzteil Seasonic Prime TX 80 PLUS Titanium 650W
Grafikkarte(n) AMD Radeon RX6900
Gehäuse Thermaltake The Tower 100 Turquoise Mini





Das verwendete Gehäuse von Thermaltake kann nur 120 mm Radiatoren aufnehmen, weshalb die ALSEYE MAX M120-T perfekt für diesen Einsatzzweck geeignet ist. Ebenfalls ist der verbaute Ryzen 7 5700G ein Prozessor der Mittelklasse und sollte sich daher auch unter hohen Umgebungstemperaturen gut Kühlen lassen.


Montage des Lüfters




Wie üblich wird der mitgelieferte Lüfter mit 4 Schrauben am Radiator befestigt. Hier ist die Strömungsrichtung je nach Einbau zu beachten.


Montage der Halterung am Block




Für AMD und Intel Sockel, liegen der AIO jeweils zwei Halterungen bei. Die für AM4 geeigneten Halterungen werden an der Seite des Kühlblocks eingerastet. Laut Handbuch soll dabei das AMD Logo nach oben zeigen.


Montage der Backplate




Durch die vorhanden Löcher werden Gewindebolzen durchgeführt und mit Kunststoffringen gesichert. Dem Handbuch ist dabei zu entnehmen, welche Löcher für welchen Sockel genutzt werden müssen.



Einbau in das Testsystem




Der Radiator wird in unserem Fall im Deckel des Gehäuses montiert. Dazu verwenden wir die vier beigelegten Schrauben zur Montage.




Die Backplate wird dazu von hinten durch die im Mainboard vorhandenen Löcher durchgesteckt und mit weiteren Kunststoffringen gesichert. Wir verschrauben die Backplate mittels Muttern fest mit dem Mainboard. Nachdem wir etwas Wärmeleitpaste aufgetragen haben, wird der Kühlblock auf den Sockel und in die Gewindebolzen eingeführt. Nun legen wir auf die Adapterplatten pro Gewinde eine Metallunterlegscheibe. Der gesamte Kühlblock wird nun mit federgespannten Muttern fest mit dem Mainboard verschraubt.




Die Montage hat bei uns etwa 10 Minuten gedauert. Leider ist die Montageanleitung nur auf Englisch und bei der Montage gibt es im Wesentlichen nur eine einzige Darstellung. Somit sind für eine zügige Montage etwas logisches Denken und Englischkenntnisse notwendig. Leider liegt dem Produkt ausschließlich eine englische Montageanleitung bei, eine deutsche Anleitung wäre hier von Vorteil gewesen.


Temperaturen im Vergleich mit AMD Box Kühler

full

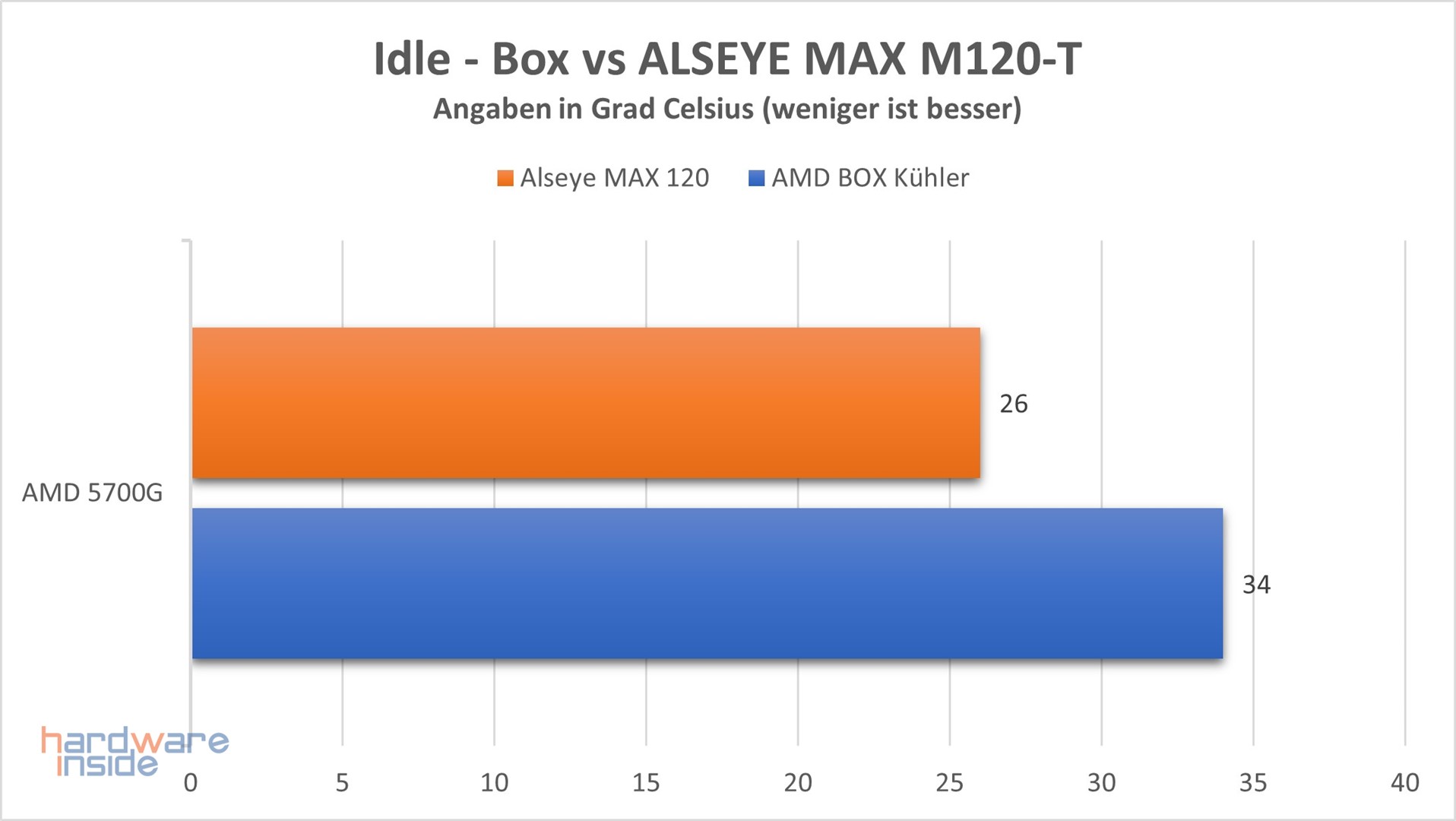

Bereits im Idle, kann sich die ALSEYE MAX M120-T vom Standard AMD Box kühler absetzen. Eine Differenz von etwa 8 Grad zeigt die deutlich bessere Wärmeableitung der AIO.


full

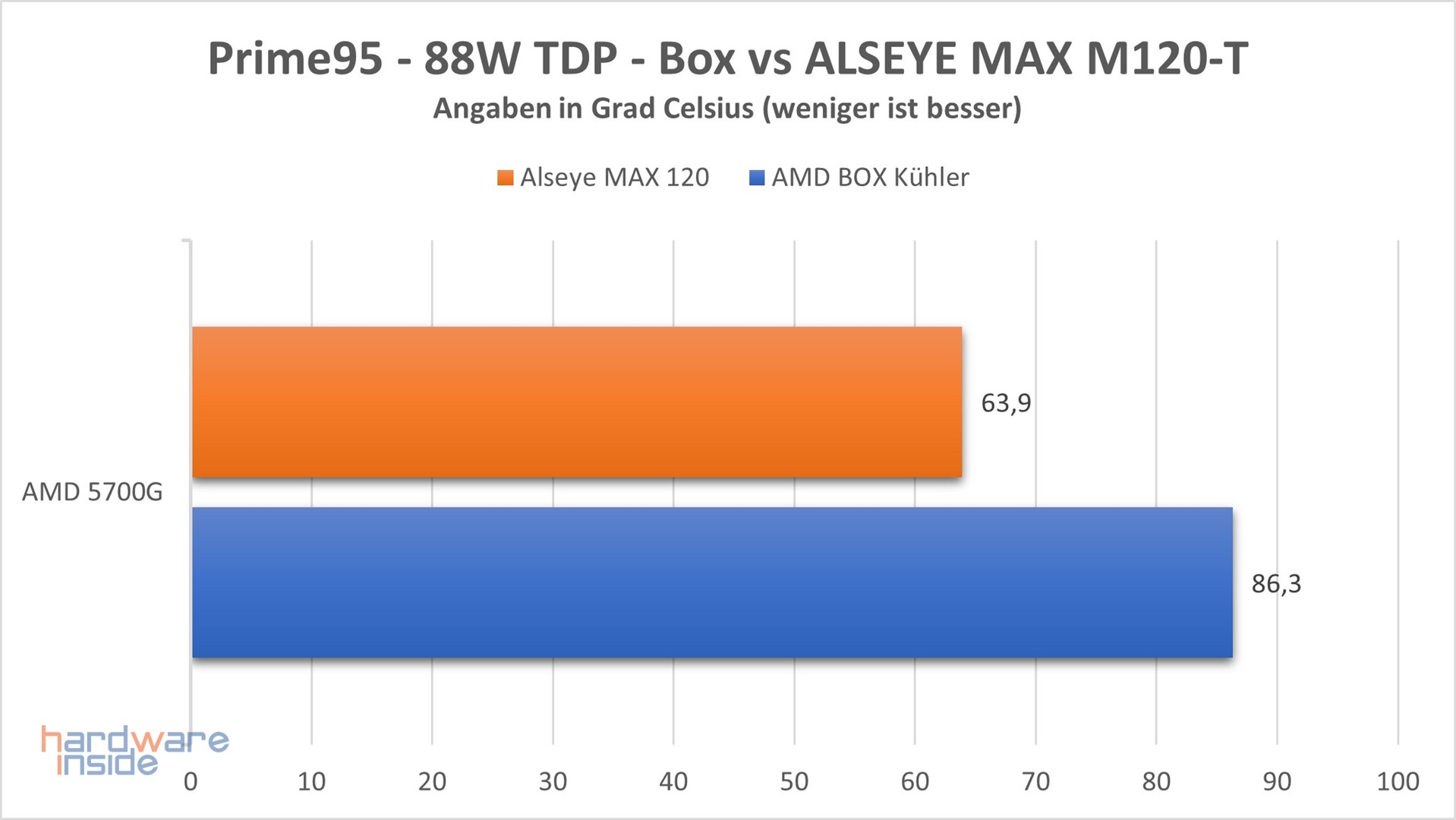

Um den Unterschied noch besser dazustellen, haben wir den verbauten AMD Ryzen 7 5700G auf 88W TDP festgesetzt. Grund hierfür ist, dass der Box Kühler dort an seine Grenzen kommt. Mit einer Differenz von 22,4 Grad zeigt die 120 mm AIO dem Boxkühler hier ganz klar, wo es lang geht. Der Prozessor befindet sich nun weit von jeglichen Temperaturgrenzen entfernt. Die Tests wurden bei 22 Grad Raumluft und einem 120 mm Gehäuselüfter bei 1000 RPM durchgeführt. Das Gehäuse war dabei geschlossen.

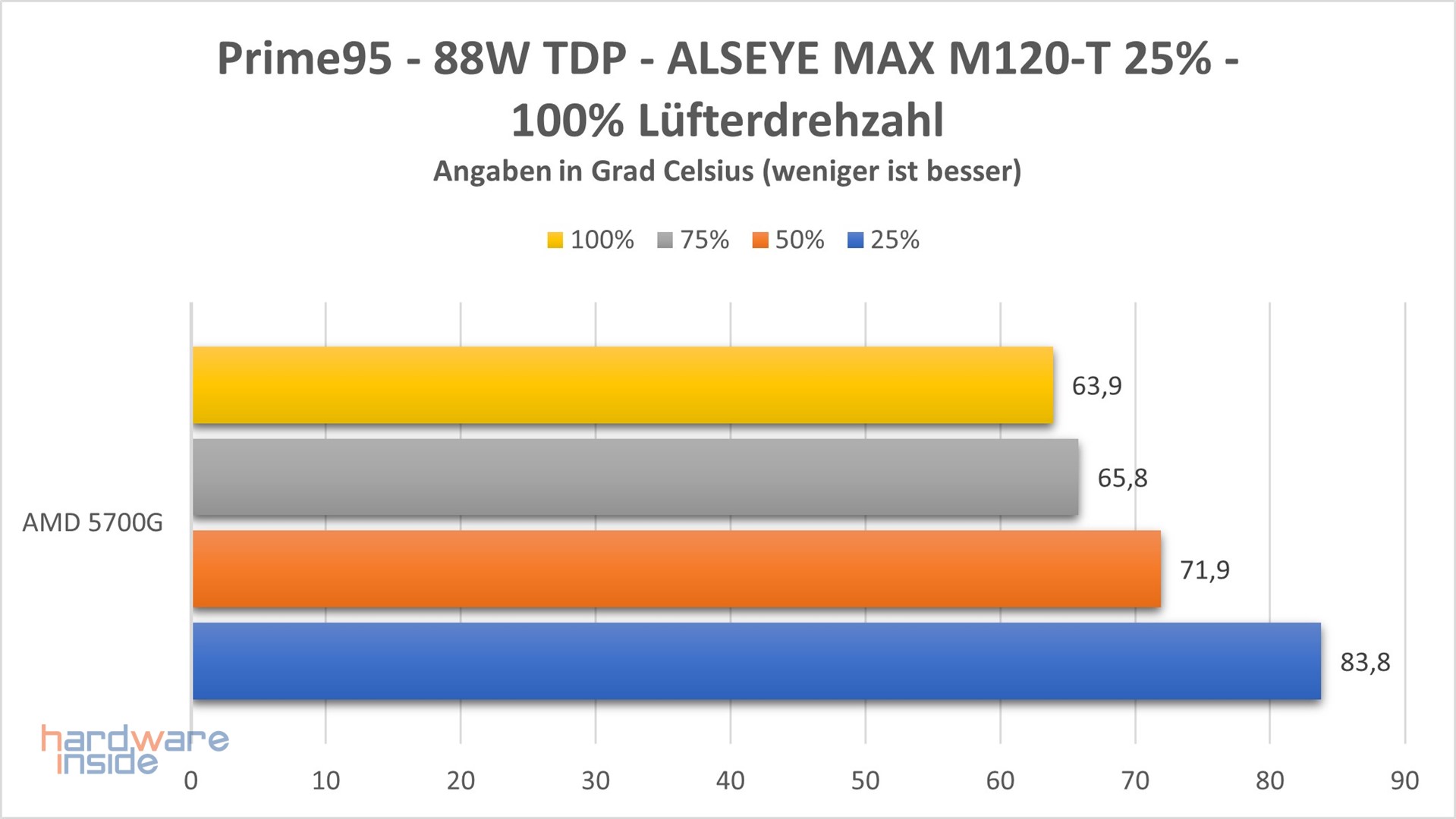

Temperaturen bei 25%, 50%, 75%, 100% Lüftergeschwindigkeit

full

Mit steigender Drehzahl des Lüfters fallen die Temperaturen des Prozessors. Der auf etwa 88 Watt TDP heizende 5700G, konnte bereits bei 1000 Umdrehungen des 120 mm Lüfters stabil betrieben werden. Eine Steigerung der Drehzahl auf 1500 Umdrehungen brachte eine Verbesserung von etwa 6 Grad. Eine weitere Steigerung um 500 Umdrehungen erzielte allerdings nur noch etwa eine Verbesserung um 2 Grad. Der Radiator ist dann mit ausreichend Luft versorgt und kann dieser kaum weitere Abwärme zuführen.



Fazit


Man kann mit der ALSEYE MAX M120-T sicher keinen Schönheitspreis gewinnen, aber dem Nutzer eine sehr gute Wasserkühlung zu einem möglichst kleinen Preis liefern. Aktuell ist diese für etwa 45 € in der 120 mm Variante zu haben. In Angesicht der gebotenen Performance ein super Preis und im Vergleich mit die günstigste AIO Kompaktwasserkühlung auf dem Markt. Die gesleevten Schläuche und das solide Montagesystem werten das Produkt deutlich auf. Wir vergeben der ALSEYE MAX M120-T unseren Preis-Leistungs-Award.


Pro:
+ Preis / Leistung
+ Sehr gute Fertigungsqualität
+ Gutes Montagesystem
+ Solide Kühlleistung

Kontra:
– Nur eine englische Anleitung im Lieferumfang
