ASUS ROG STRIX Z790-E GAMING WIFI im Test

Das Release-Datum der neuen Raptor-Lake CPU ist gerade ein paar Tage alt und umso erfreuter sind wird natürlich, dass wir euch das ASUS ROG STRIX Z790-E Gaming WIFI in unserem neusten Test vorstellen dürfen. Nicht nur mit hochwertigen Anschlüssen kann das STRIX Z790-E Gaming WIFI trumpfen, auch das einzigartige ROG Design ist wieder mit an Board. Hinzu kommt eine Spannungsversorgung mit 18+1 Phasen (VRMs mit 90 A Leistungsstufen) und DDR5-Unterstützung mit Taktraten von bis zu 7800+ MHz lassen das Herz der Enthusiasten höherschlagen. Wem in der Vergangenheit die Anzahl der Speichermedien zu wenig war, der kann jetzt aus dem Vollen schöpfen. Ausgestattet mit fünf M.2 – Slots, vier SATA 6 Anschlüssen und zwei USB 3.2 Gen 2×2 Type-C-Anschlüssen mit 30 W lässt das ROG STRIX Z790-E Gaming WIFI hier keine Wünsche offen. Im nachfolgenden Test wollen wir euch natürlich die zahlreichen Features des neuen ROG-Mainboards, die Temperaturen sowie das etwaige Übertaktungspotenzial mit dem neuen Intel Core 13700K nicht vorenthalten.

Verpackung, Inhalt, Daten

Verpackung

Das ASUS ROG STRIX Z790-E Gaming WIFI kommt in einem schwarzen Karton mit roten Akzenten und einem in Chrom gehaltenen Schriftzug im typischen ROG-Style daher. Die Vorderseite illustriert das Board sowie das „REPUBLIC OF GAMERS“-Logo dominant. Auf der Unterkante der Kartonage sind Kompatibilitäten wie der Support für die 12. Und 13. Intel-Generation (Sockel LGA 1700), der neue Z790 Chipsatz, DDR5-Unterstützung, PCIe 5.0, Asus Aura Sync. und Wifi 6E werden grafisch dargestellt.

Auf der Rückseite geht Asus genauer auf die Mainboard-Spezifikationen ein. Das Z790-E Gaming WIFI wird dabei aus der Vogelperspektive dargestellt. Sämtliche Informationen zu den Spezifikationen sind hier in Form einer kleinen Tabelle ebenfalls zu finden. ASUS lässt es sich nicht nehmen, weitere Features mit kleinen Illustrationen aufzulisten.

Inhalt

Neben dem ASUS ROG STRIX Z790-E Gaming WIFI befindet sich noch folgendes im Lieferumfang:

Kabel

  • 2 x SATA 6Gb/s Kabel


Zusätzliches Kühlkit

  • 1 x DDR5 Lüfterhalter
  • 1 x VRM Lüfterhalter
  • 1 x Wärmeleitpad für M.2


Sonstiges

  • 1x ASUS Wi-Fi bewegliche Antennen
  • 1x Kabelbinder Paket
  • 1x M.2 Backplate Q-Latch Paket
  • 1x M.2Q-Latch Paket
  • 1x ROG Schlüsselanhänger
  • 1x ROG Strix Aufkleber
  • 1x ROG Strix Dankeskarte
  • 2x M.2 Gummipakete
  • 1x M.2 Backplate


Dokumentation

  • 1 x Bedienungsanleitung


Da es sich bei dem STRIX Z790-E Gaming WIFI um ein Vorab-Testmuster handelt, lag dem Lieferumfang noch keine Treiber-DVD bei.

Daten

Technische Daten
ASUS ROG STRIX Z790-E Gaming WIFI

Formfaktor
ATX
Sockel 1700
Chipsatz Intel Z790 Chipsatz®
Ram 4 x DIMM, max. 128 GB, DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000 (OC)/ 5800 (OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Nicht-ECC, ungepufferter Speicher*
Dual-Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
OptiMem II

* Unterstützte Speichertypen, Datenrate (Geschwindigkeit) und Anzahl der DRAM-Module variieren je nach CPU- und Speicherkonfiguration. Weitere Informationen finden Sie unter www.asus.com für eine Liste unterstützter Speicher.

**** Nicht-ECC, ungepufferter DDR5-Speicher unterstützt On-Die-ECC-Funktion.
Grafik 1 x DisplayPort**
1 x HDMI-Anschluss***
* Die Grafikspezifikationen können je nach CPU-Typ variieren. Aktualisierungen finden Sie in ww.intel.com.
** Unterstützt max. 8K@60Hz wie in DisplayPort 1.4 angegeben.
Unterstützt 4K@60Hz wie in HDMI 2.1 angegeben.
Die Unterstützung der VGA-Auflösung hängt von der Auflösung der Prozessoren oder Grafikkarten ab.®
Erweiterungsplätze
Intel Prozessoren der 13. und 12. Generation®
1 x PCIe 5.0 x16-Steckplatz

Intel Z790 Chipsatz®
2 x PCIe 4.0 x16-Steckplätze (Unterstützung für x4-Modus)
1 x PCIe 3.0 x1-Steckplatz

* Bitte überprüfen Sie die PCIe-Verzweigungstabelle
auf der Support-Website ([Motherboard] Compatibility of PCIE bifurcation between Hyper M.2 series Cards and Add-On Graphic Cards | Official Support | ASUS Global).
** Wenn M.2_1 mit einem SSD-Gerät belegt ist, läuft PCIEX16 (G5) nur x8.
Um die Kompatibilität des installierten Geräts sicherzustellen, lesen Sie bitte Official Support | ASUS Global für die Liste der unterstützten Peripheriegeräte.
M.2 & SSD Total unterstützt 5 x M.2-Steckplätze und 4 x SATA-Anschlüsse mit 6 Gbit/s*

Intel Prozessoren der 13. und 12. Generation*
®
M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 5.0 x4-Modus)
M.2_2 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4-Modus)

IntelZ790 Chipsatz**®
M.2_3 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4-Modus)
M.2_4 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4-Modus)
M.2_5 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4-Modus und SATA-Modi)

4 x SATA 6Gb/s-Ports
*
Intel Rapid Storage-Technologie unterstützt PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.®
Internet
1 x Intel 2,5 Gb Ethernet
ASUS LANGuard®
Kabellos & Bluetooth Wi-Fi 6E
2×2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
Unterstützt 2,4 / 5 / 6 GHz Frequenzband* Bluetooth v5.3*
WiFi 6E 6GHz Regulierung kann von Land zu Land variieren. ®
USB
USB hinten (insgesamt 12 Anschlüsse)1 x USB 3.2 Gen 2×2-Anschluss (1 x USB Typ-C)7 x USB 3.2 Gen 2-Anschlüsse (6 x Typ-A + 1 x USB Typ-C)4 x USB 3.2 Gen 1-Anschlüsse (4 x Typ-A)

USB vorne (insgesamt 9 Anschlüsse)
1 x USB 3.2 Gen 2×2-Anschluss (unterstützt USB Typ-C mit bis zu 30 W PD-Schnellladung)
2 x USB 3.2 Gen 1-Header unterstützt zusätzliche 4 USB 3.2 Gen
1-Anschlüsse
2 x USB 2.0-Header unterstützen zusätzliche 4 USB 2.0-Ports®®®
Audio ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 – Impedanz Erkennung für vordere und hintere
Kopfhörerausgänge – Unterstützt: Klinkenerkennung, Multi-Streaming, Frontplatten-Klinken-Retasking
– Hochwertiger 120 dB SNR-Stereo-Wiedergabeausgang und 113 dB SNR-Aufnahmeeingang
– Unterstützt bis zu 32-Bit/384 kHz Wiedergabe-Audiofunktionen
– SupremeFX Shielding-Technologie
– Savitech SV3H712 AMP
– Vergoldete Audiobuchsen
– Rückseitiger optischer S / PDIF-Ausgang – Premium-Audiokondensatoren
– Audioabdeckung
E/A-Anschlüsse auf der Rückseite 1 x USB 3.2 Gen 2×2-Anschluss (1 x USB Typ-C)
7 x USB 3.2 Gen 2-Anschlüsse (6 x Typ-A, 1 x USB Typ-C)
4 x USB 3.2 Gen 1-Anschlüsse (4 x Typ-A)
1 x HDMI-Anschluss™ 1 x DisplayPort
1 x Wi-Fi-Modul
1 x Intel 2,5-Gb-Ethernet-Anschluss
5 x vergoldete Audiobuchsen *
1 x Optischer S / PDIF-Ausgang
1 x BIOS-FlashBack-Taste™
1 x CMOS-Taste

*Der Line-Anschluss (Line Out) auf der Rückseite unterstützt kein räumliches Audio. Wenn Sie räumliches Audio verwenden möchten, stellen Sie sicher, dass Sie Ihr Audioausgabegerät an die Audiobuchse auf der Vorderseite Ihres Gehäuses anschließen. ®®®
Interne E/A-Anschlüsse Lüfter und Kühlung bezogen
1 x 4-polig CPU Lüfteranschluss 1 x 4-polig CPU OPT Lüfteranschluss 1 x 4-polig AIO Pumpenanschluss 5 x 4-polig Gehäuse Lüfteranschlüsse Strombezogen

1 x 24-poliger Hauptstromanschluss 2 x 8-polig +12V
Stromanschlüsse

Speicherbezogen

5 x M.2 Steckplätze (Key M)
4 x SATA 6Gb/s Anschlüsse USB

1 x USB 3.2 Gen 2×2 Anschluss (unterstützt USB Typ-C mit bis zu 30W PD Schnellladung)2 x USB 3.2 Gen 1 Header Unterstützung zusätzliche 4 USB 3.2 Gen 1 Ports 2 x USB 2.0 Header unterstützen zusätzliche 4 USB 2.0 Ports

Sonstiges
3 x Addressable Gen 2 Header 1 x Alternative PCIe Mode Switch
1 x AURA RGB Header 1 x CPU Over Voltage Jumper
1 x Front Panel Audio Header

(AAFP)
1 x 20-3 Pin System Panel Header mit Chassis Intrue Funktion
1 x Starttaste
1 x Thermal Sensor Header
1 x Thunderbolt™ (USB4) Header® ®
Besonderheiten
Extreme Engine Digi+
– 5K Schwarz Metallic Kondensatoren
ASUS Q-Design – M.2 Q-Latch
– PCIe Slot Q-Release
– Q-DIMM- Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot Device [gelb grün])
Q-Slot

ASUS Thermal Solution

– M.2 Kühlkörper Backplate
– M.2 Kühlkörper – VRM
Kühlkörper
Design

ASUS EZ DIY
– BIOS FlashBack-Taste- BIOS FlashBack™™ LED
– Clear CMOS Taste

– CPU Socket Hebelschützer-
ProCool II
– Vormontierte I / O-Abschirmung
– SafeSlot
– SafeDIMM

AURA Sync
– AURA RGB-Header
– USB 3.2 Gen 2×2 an der Vorderseite mit PD-Schnellladeunterstützung
– Unterstützung: Laden mit bis zu 30 W
– Ausgang: 5/9 V max. 3A, 12V max. 2,5A
– Kompatibel mit PD3.0
Software
ROG Exclusive Software- GameFirst VI
– ROG CPU-Z
– Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
– Sonic Radar III
– DTS Sound Unbound

ASUS Exclusive Software
Armoury Crate
– AIDA64 Extreme (60 Tage kostenlose Testversion) – Aura Creator- Aura Sync
– Xpert 4 (mit AI Cooling II)
– Energiesparen
– Zwei-Wege-KI-Geräuschunterdrückung
AI Suite 3- Einfache Optimierung mit AI Overclocking – TPU-
DIGI + VRM
– Turbo App
– PC Cleaner
MyAsus
Norton 360 für Gamer
WinRAR
UEFI BIOS AI Overclocking
Guide
ASUS EZ DIY
– ASUS CrashFree BIOS 3 – ASUS EZ Flash 3
– ASUS

UEFI BIOS

EZ Mode
FlexKey
MemTest86®
Bios 256 MB Flash ROM, UEFI AMI BIOS
Betriebssystem Windows 11, Windows 10 64-Bit®®
Formfaktor ATX Formfaktor
12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm)
Garantie Drei Jahre (Abwicklung über Händler)



Details

Übersicht

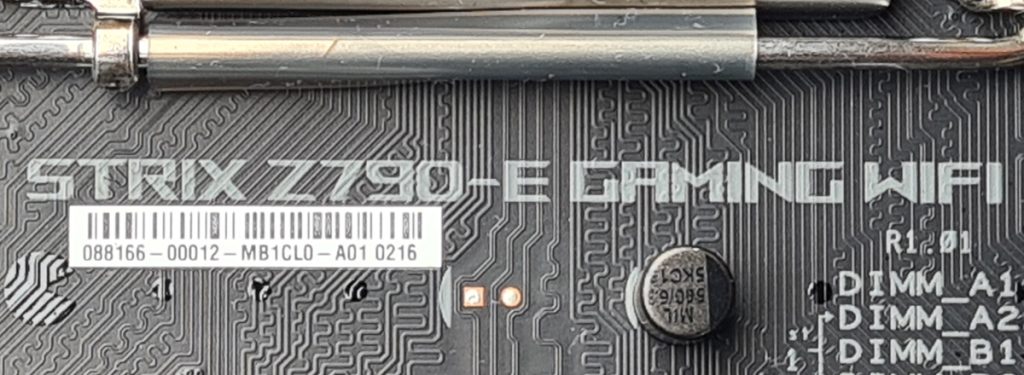

Diagonale Lamellen, gebürstetes Aluminium und eine kräftige RGB-Beleuchtung sind zum Markenzeichen der ROG-Ästhetik geworden. Mit seinem in Schwarz gehaltenen 8-Layer-PCB sowie seiner aufwendigen Konstruktion, den farblich abgesetzten Nuancen in Weiß machen das Z790-E Gaming WIFI rein vom optischen Aspekt her definitiv einzigartig. Wo fängt man an, wo hört man auf, zieht man in Betracht, eine Vielzahl von Lüfter in das System zu integrieren, so ist die Ausbeute der 4-Pin-Lüfteranschlüsse mehr als reichlich. Dem Nutzer werden gleich acht Anschüsse zur Verfügung gestellt. So sieht ASUS oberhalb drei Anschlüsse (CPU-Opt, CPU-Fan und AIO-Pumpe) vor. Unterhalb des CPU-Sockels befinden sich zwei weitere Anschlüsse (Chassis-Fan 1 und Chassis-Fan 4). Last but not least sind im unteren Bereich drei weitere Anschlüsse (Chassis-Fan 2, Chassis-Fan 3 und Chassis-Fan 5), die jeweils die automatische Erkennung von PWM- oder DC-Lüftern unterstützen, untergebracht. Vier LEDs an der oberen rechten Kante dienen dem EZ Debug-Status (On Board LEDs). Bei der Initialisierung werden sie farblich wie folgt angezeigt. Beim Booten (Gelb/Grün), CPU (Rot), Speicher (Gelb) und der Grafikkarte (Weiß). Darüber hinaus verfügt das Z790-E Gaming WIFI über einem 12 V 4-Pin RGB-Anschluss und drei weitere 5 V 3-Pin ARGB-Header. Der auf der Rückseite aufgedruckte „ROG STRIX“ Schriftzug in Wellenform verleiht dem Z790-E Gaming WIFI noch zusätzlich das gewisse Etwas.

Overclocker werden im oberen Bereich den Over Voltage Jumper vorfinden, der im Auslieferungszustand auf Pin 1-2 (Default) gesetzt ist. Wird der Jumper auf Pin 2-3 gesetzt, wird ermöglicht, dass der CPU mehr Spannung gegeben werden kann (Bench-Session / LN2-Trockeneis / Stickstoff).

Wirft man einen Blick auf den Sockel, so fallen einem sofort die Langlöcher für die Montage von Kühlungssystemen des Sockel LGA 1200 und LGA 1700 auf. Derzeitig erhältliche CPU-Kühler und auch AIO-Systeme verfügen über ein Mounting-Kit für den Sockel LGA 1700. Näheres erfährt man hier aber auch über die Hersteller der Kühlsysteme.

Kühlelemente


Die integrierte I/O-Shield-Abdeckung des Z790-E Gaming WIFI ist in einem Rosafarbenen-Ton gehalten und wird von einer Acryl-Abdeckung umrandet mit eingearbeiteten Schriftzug. „ROG-Produkte versprechen immer absolute Spitzenleistung“, dieses zeigt sich auch schon auf der optischen Seite. LEDs, die auf dem Mainboard integriert sind, setzen alles ins rechte Licht.

Als umfassende Kühlungslösung für die VRMs und Spulen kommen zwei Kühlkörper, die mit einer Heatpipe miteinander verbunden sind, mit strategischen Luftstromkanälen für eine erhöhte Wärmeableitung zum Einsatz. So ist eine ausreichende Oberfläche gegeben, um die leistungsstarken und hungrigen Intel-Prozessoren wie zum Beispiel den 13900K der aktuellen 13. Generation mit ausreichend Energie zu versorgen.


Der erste M.2 Slot verfügt über einen Kühlkörper mit Direktkontakt-Heatpipe. Dieser überträgt die Wärmeenergie effizient und der entstehende Luftstrom im Gehäuse wird so weitergeleitet. Eine integrierte Backplate auf der Mittelplatine trägt dazu bei, dass ein leistungsstarkes PCIe 5.0-Laufwerk selbst bei eingeschränkter Luftzirkulation Spitzenleistung liefern kann. Alle weiteren M.2-Kühlkörper decken jeden Steckplatz ab, um optimale Temperaturen und konsistente Leistung zu halten. Hochwertige Wärmleitpäds werden auch hier verwendet.

Chipsatz


Die passive Kühlerabdeckung des Chipsatzes fällt doch eher klein aus. Unter einem langen, aus Aluminium gefertigten Kühlblock sitzt der Z790 Chipsatz. Wie sich die passive Kühlung temperaturtechnisch auswirkt, werden wir später noch auf unserem Test Parkour feststellen. Aufgrund der geringen Bauhöhe, die mit Bedacht gewählt wurde, ist eine einfache Platzierung von Grafikkarten möglich.



Powerstages

Das Z790-E Gaming WIFI besitzt 18 +1 Power Stages. Die VRMs verfügen über 18 + 0 Leistungsstufen mit je 90 A für die Vcore. Die verbauten High-End Kondensatoren wurden so konstruiert, dass sie extremen Temperaturen standhalten und eine Leistung ermöglichen, die Industriestandards übertrifft. So wird gewährleistet, dass auch ein 13900k unter Volllast mit ausreichend Energie versorgt wird.

Die Stromversorgung erfolgt durch PROCOOL II Stromanschlüsse, die schon bereits bei der Z690-Serie eingesetzt wurden. Zwei PROCOOL II Stecker und der 24-Pin ATX sorgen für eine feste und auch zuverlässige Verbindung mit der EPS12V-Spannungsversorgung für die CPU, um einen vollständigen Kontakt mit den Anschlusskabeln des Netzteiles zu gewährleisten.



I/O -Shield

Auf dem I/O – Shield (Blende) befinden sich folgende Anschlüsse und Taster:

  • 1x USB 3.2 Gen 2×2-Anschluss (1 x USB Typ-C)
  • 7x USB 3.2 Gen 2-Anschlüsse (6 x Typ-A, 1 x USB Typ-C)
  • 4x USB 3.2 Gen 1-Anschlüsse (4 x Typ-A)
  • 1x HDMI-Anschluss™ 1 x DisplayPort
  • 1x Wi-Fi-Modul
  • 1x Intel 2,5-Gbit-Ethernet-Anschluss
  • 5x Vergoldete Audiobuchsen*
  • 1x Optischer S/PDIF-Ausgang
  • 1x BIOS-FlashBack-Taste™
  • 1x CMOS-Taste

* Der Lime-Anschluss (Line out) auf der Rückseite unterstützt kein räumliches Audio. Wenn Sie räumliches Audio verwenden möchten, stellen Sie sicher, dass Sie Ihr Audioausgabegerät an die Audiobuchse an der Vorderseite Ihres Gehäuses anschließen.

Auf dem Board selbst, befinden sich außerdem für die Front I/O folgende zusätzliche Anschlussmöglichkeiten.

1x USB Type-C® 3.2 Gen 2×2 Power Delivery (PD) 3.0-Technologie, Geräte mit bis zu 30 W schnell laden
2x Type-A3.2 Gen 12 x Typ-A 2.0



PCIe-Steckplätze

Das Z790-E Gaming WIFI verfügt über einen PCIe 5.0 x16-Steckplatz. Der Gen 5-fähige x16-Erweiterungssteckplatz ist mit einer SafeSlot-Halterung geschützt, um das Gewicht der neuesten Grafikkarten zu tragen. Zwei weitere sind mit PCIe 4.0 x16 angebunden.

ASUS setzt bei dem Z790-E Gaming WIFI mit der PCIE Q-Release-Technologie auf ein gut durchdachtes weiteres Feature. Eine physische Taste dient zur Entriegelung des ersten PCIe-Steckplatzes mit einem Fingertipp. So wird der Ausbau einer PCIe-Karte erheblich vereinfacht und zum Kinderspiel kein Lästiges fummeln mehr.



M.2 & Verriegelung

Das Z790-E Gaming WIFI ist mit fünf M.2-Steckplätzen ausgestattet und bietet u. a. PCIe 5.0-Unterstützung. Der erste M.2 Slot ist dank seiner PCIe 5.0 x4-Schnittstelle für atemberaubende Lese- und Schreibgeschwindigkeiten von bis zu 16 GB/s ausgelegt und verfügt über einen Kühlkörper mit Direktkontakt-Heatpipe. Dieser überträgt die Wärmeenergie effizient. Eine integrierte Backplate auf der Mittelplatine trägt dazu bei. Während drei PCIe 4.0 mit x4 und einer mit PCIe 4.0 x4 & SATA angebunden sind. Die fünf M.2 Schnittstellen sind wie folgt unterteilt:

Intel® 13th & 12th Generation Prozessor

M.2_1 Slot (Key M), type 2242/2260/2280/22110 (PCIe 5.0 x4)
M.2_2 Slot (Key M), type 2242/2260/2280 (PCIe 4.0 x4)

Intel® Z790 Chipset**

M.2_3 Slot (Key M), type 2242/2260/2280 (PCIe 4.0 x4)
M.2_4 Slot (Key M), type 2242/2260/2280 (PCIe 4.0 x4)
M.2_5 Slot (Key M), type 2242/2260/2280 (PCIe 4.0 x4 & SATA )

Mit dem Q-Latch, einen Hebel aus hochwertigem ABS-Kunststoff, dessen einfache Funktion darin besteht, die M.2 zu halten und gleichzeitig zu befestigen, setzt ASUS auf eine einfache und schnelle Montage. Somit entfällt das lästige schrauben.

SATA

Für noch mehr Speicherplatz sorgen vier SATA 6G 3.0 Anschlüsse, die sich auf der rechten unteren Seite des Mainboards befinden, was das Verbauen von weiteren SSDs und HDDs ermöglicht.



USB 3.2 Gen 2×2

Außerdem besitzt das Z790-E gleich zwei mit USB 3.2 Gen 2×2 Type-C-Anschlüsse für schnelle Datenübertragungen von bis zu 20 Gbit/s. Einer der Anschlüsse befindet sich auf dem I/O – Shield (Blende), der andere wird über die Vorderseite des Gehäuses angesteuert. Dieser verfügt ebenfalls über die Power Delivery (PD) 3.0-Technologie, um auch hier ein schnelles Aufladen von Geräten wie z. B. ein Smartphone mit bis zu 30 W zu gewährleisten.



DDR5 & AEMP II

Über die robuste ASUS Safe-Dimm-Ummantelung werden die Speichermodule zum einen geschützt und zum anderen ist eine schnellere Montage sowie Demontage der Module möglich. Bis zu 128 GB können auf dem Z790-E Gaming WIFI verbaut werden. Ein max. DRAM-Übertaktungspotential der DDR5-Module von bis zu 7800+ MHz ist laut Hersteller angegeben (dieses werden wir natürlich explizit testen). Das ASUS Enhanced Memory Profile (AEMP) ist eine Firmware und Hardware-Lösung zum Übertakten von Arbeitsspeichern. Die zweite Version von AEMP die auf dem Z790-E Gaming WIFI zum Einsatz kommt, ermöglicht die automatische Abstimmung von Speicher-Kits während des Systemstarts und nutzt dabei die PCB-Trace-Optimierungen des Z790-E Gaming WIFI. Der Vorteil dabei ist, dass AEMP II gemischte Quad-Kits erkennt und das fast bei jedem DDR5-Modul, das ansonsten keine XMP-Unterstützung bietet.



Audioprozessor

Der Audioprozessor des Z790-E Gaming WIFI bietet auch dem ambitionierten Gamer eine hervorragende Audioschnittstelle mit dem verbauten SUPREMEFX Chip. ASUS setzt dabei auf den ALC4080 Codec, um die Wiedergabeauflösung von mit bis zu 32 Bit/384 kHz auf allen Kanälen zu erhöhen. Der Frontpanel-Ausgang wird durch einen hochintegrierten Savitech SV3H712 -Verstärker gestreamt, der eine High-Fidelity-Akustik zu einer Vielzahl von Lautsprechern und Headsets steuern kann und dafür sorgt, dass ein warmer und natürlicher Klang entsteht.



Kabellos & Bluetooth

Auch für eine hervorragende Konnektivität ist beim Z790-E Gaming WIFI gesorgt. Es nutzt die integrierte WiFi 6E-Technologie für das neu verfügbare Spektrum im 6-GHz-Band Netz. Dafür werden bis zu sieben 160-MHz-Kanäle für ultraschnellen Durchsatz und bessere Leistung in dichten drahtlosen Umgebungen bereitgestellt. Dafür besitzt das Z790-E Gaming WIFI zusätzlich eine weitere externe Antenne. Außerdem wird dem Endkunden noch ein integrierter LAN (RJ45) Anschluss mit 2,5 GBit/s rückseitig im I/O Shield geboten.

Praxis

Testsystem und Einbau

Testsystem
CPU Intel Core i7 13700K
GPU ASUS ROG STRIX GTX 1070 TI
Mainboard ASUS ROG STRIX Z790-E Gaming WIFI
Arbeitsspeicher 32 GB G.Skill Trident Z5 DDR5
SSD/M.2 CT500P5PSSD8/ Crucial CT2000P3PSSD8
Kühlung ASUS ROG STRIX LC II 360 ARGB White Edition
Netzteil Be Quiet Pure Power 11 FM 850W
Gehäuse AZZA CAST

Das Z790-E Gaming WIFI wurde vor dem Einsetzen der CPU in unserem Testgehäuse montiert (um ein Verbiegen des PCB zu vermeiden). Der Intel Core i7 13700K wurde in den Sockel und die 2 x 16 GB G.Skill Trident Z5 DDR5 5600 in die Ram-Bänke Slot 2-4 eingesetzt. Auch die Backplate wurde vorab montiert, damit unsere ROG STRIX LC II 360 ARGB White Edition All-In-One Wasserkühlung, deren Radiator in der Front unseres Gehäuses ihren Platz findet, später installiert werden kann. Die NVME SSD wird im oberen Slot installiert, die zusätzlich verbaute 2,5″ SSD wird angeschlossen. Um noch ein wenig Farbe ins Spiel zu bringen, installieren wir zusätzlich noch einen 300 mm RGB-Stripe.

Alle benötigten Kabel werden nun zu einem Kabelmanagement zusammengefasst, um das Ganze dann über die Amoury Crate Software zu steuern. Zum Schluss setzten wir unsere ASUS ROG STRIX GTX 1070 TI ein und schließen diese ebenfalls an.

Nach dem ersten Boot, das Z790-E Gaming WIFI in Verbindung mit der Synchronisation der verbauten RGB-Beleuchtung der ASUS ROG STRIX LC II 360 ARGB White Edition und dem LED-Stripe – eine Optik, die nicht ausgeglichener sein kann.

UEFI

full

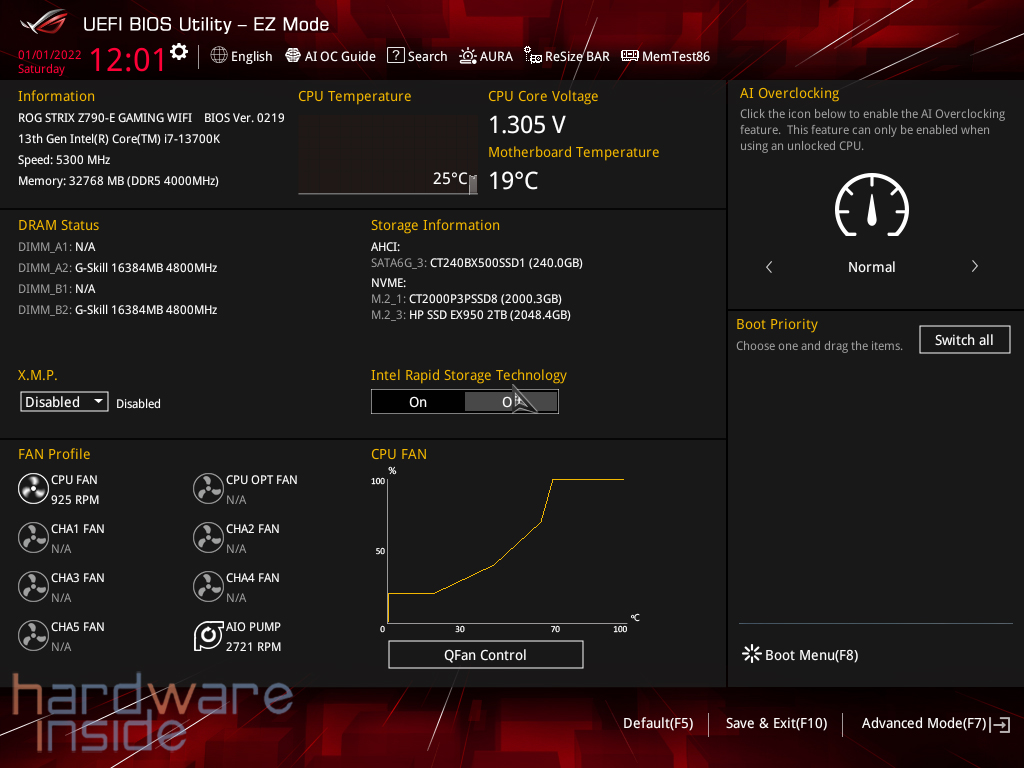

Das ROG UEFI (BIOS) bietet alles, was zum Optimieren, Konfigurieren und Einstellen benötigt wird. Auf der Hauptseite des UEFIs findet man alle relevanten und wichtigen Daten im Überblick, u.a. auch die derzeitige Bios-Version. Auf der rechten Seite bietet uns der Hardware-Überwachungs-Monitor einen Überblick über die CPU, den Speicher, die Temperatur und die Spannungen. Der „Prediction“ Bereich nennen wir es die Berechnung der verbauten CPU, wenn OC betrieben wird, errechnet automatisch, was theoretisch erreicht werden kann. Aufgelistet werden die P-Cores und dessen Spannung, die E-Cores mit Spannung, der Cache mit Spannungswerten sowie der P-Core und E-Core Light-/ Heavy-Takt nebst der ermittelten Spannung. Last but not least der Heavy Cache Takt.

Im Extreme Tweaker, dem erweiterten Modus, stehen dem Anwender zahlreiche Möglichkeiten zur Verfügung. Das Anpassen der Spannung, die Veränderung des Taktes vom Arbeitsspeicher, die Timings und Sub-Timings, die Profile, die Temperaturüberwachung oder die Bootreihenfolge. Dies ist nur ein kleiner Auszug dessen, was den Anwender erwartet.

MemTest86

full

In dem intuitiven UEFI BIOS Dashboard findet man unter Tools die Software MemTest86. Über dieses Tool wird der RAM getestet mit einer Reihe umfassender Algorithmen und Testmuster. Bei Instabilität treten hier sofort Fehler auf.

FAN EXPERT 4

full

Über die Armoury Crate Software, die auf der Herstellerseite herunterladen geladen werden kann, verbindet man eigentlich im ersten Moment die Möglichkeit, RGB-Effekte zu individualisieren. Aber das ist nicht alles, was hier eingestellt werden kann. Die integrierte Funktion „Geräte“ bietet zusätzlich die Möglichkeit, die Lüftereinstellungen über den FAN XPERT 4 manuell anzupassen. Bereits vorab sind vier Profile vorgegeben und selbst erstellte Anpassungen lassen sich ebenfalls einfach anlegen, speichern und jederzeit abrufen. So kann der Nutzer individuell die Geräuschkulisse und Kühlleistung den eigenen Bedürfnissen anzupassen. Beim AI Cooling II, im aktivierten Zustand wird die Leistung aller Lüfter automatisch verwaltet und gesteuert, wodurch eine effiziente Einstellung sichergestellt wird. Die aktuelle Geschwindigkeit der Lüfter wird im Diagramm als blaue Kurve der „AI Cooling Fan Kurve“ dargestellt. Ebenso können per Schieberegler die Beschleunigung und Entschleunigung der Lüfter unmittelbar oder auch nur verlangsamt werden.

ASUS AI SUITE 3

Über die AI Suite lässt sich die verbaute CPU über ASUS TurboV Processing Unit (TPU) auf intelligente Weise übertakten. Das alles geschieht mit einen Maus-Klick. Nachdem man die Anfrage, ob das System jetzt neu gestartet werden soll, mit JA beantwortet, geht es auch schon los.

Der AI Overclocking Report zeigt eindrucksvoll, was mit einem Mausklick machbar ist. So wurde der verbaute 13700K auf 6 GHz bei einem Kern, 5,9 GHz auf zwei Kernen und 5,7 GHz auf den fünf anderen P-Cores übertaktet. Die E-Cores lagen bei den üblichen 4,2 GHz unangetastet. Das heißt, das System wurde um 76 % auf stolze 6015 MHz übertaktet. Die Arbeitsspeicher blieben dabei unangetastet im JEDEC-Profil mit 4800 MHz.

Bei dieser Art der Übertaktung sollte man stets die Temperaturen im Auge haben (Eine gute Kühlung wird vorausgesetzt). Ein Probedurchlauf ergab, dass die Temperaturen im Cinebench R23 „Multi Core“ bei maximal 88 °C und durchschnittlichen 61 °C lagen.

AIDA64 Extreme

full

Das Z790-E Gaming WIFI bringt auch gleich eine 60 Tage AIDA64 Extreme Testversion mit. Diese liefert detaillierte Systeminformationen über die installierte Hard- und Software und beinhaltet zugleich auch Benchmarks zur Messung der Leistung einzelner Komponenten oder des gesamten Systems. Das Auslesen erfolgt in Echtzeit, sodass Spannungswerte, Lüftergeschwindigkeiten und Temperaturinformationen auf dem Desktop angezeigt werden können. Über die Amoury Crate Software unter dem Reiter „Werkzeuge“-Dienstprogramme kann AIDA64 Extreme heruntergeladen und installiert werden.

Benchmarks

Cinebench R23

full

Im Cinebench R23 wird unser verbauter Intel Core i7 13700K einmal Stock @ out oft he Box und den verbauten Speichern auf Default sowie dem geladenen XMP-Profil für einen Durchgang im Single-Core gestartet.

full

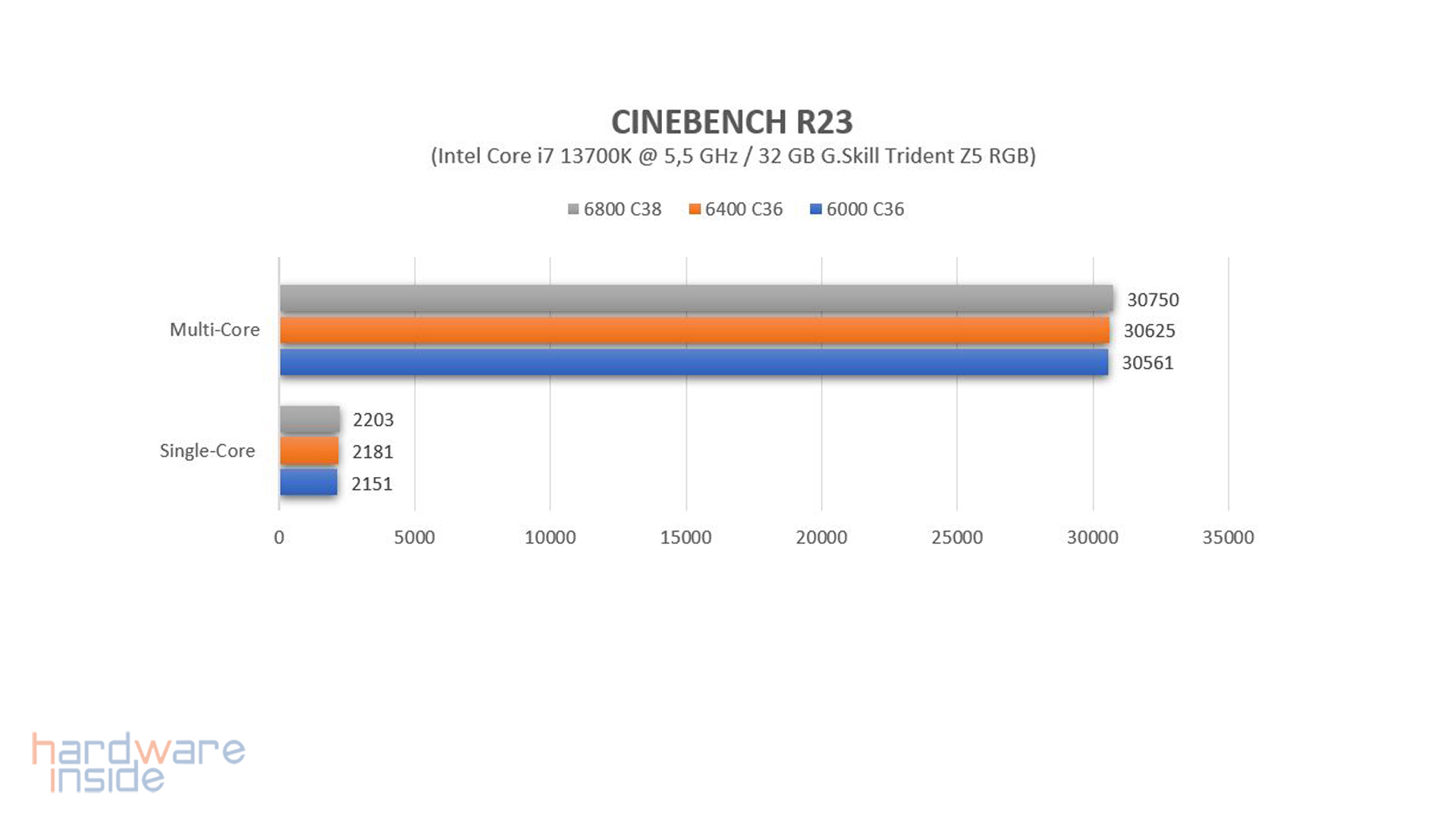

Um die CPU mal ein wenig zu fordern, wird diese auf 5,5 GHZ auf den P-Cores und 4,2 GHZ auf den E-Cores getaktet. Bei diesen Einstellungen wiederholen wir dreimal den Single Core-Benchmark. Die Taktraten der Speicher wurden auf Default mit geladenem XMP-Profil und dem erreichten max. Wert von 6800 MHz getestet. Die erreichten Ergebnisse werden in einer Tabelle zusammengefügt. Im Multi-Core kommen wir von den anfänglichen 30198 Punkten out of the Box mit den erreichten 6800 MHz der Arbeitsspeicher auf sehr gute 30750 Punkte. Der Single-Core konnte von anfänglichen 2152 Punkten auf nun gute 2203 Punkte gesteigert werden. Ein sehr gutes Ergebnis.

AIDA64

full

Beim AIDA64 Benchmark erreichten wir mit unserem Intel Core i7 13700K einmal Stock out of the Box mit dem JEDEC- und dem hinterlegten XMP-Profil unseres Arbeitsspeichers folgende Werte, diese haben ebenfalls grafisch dargestellt.

full

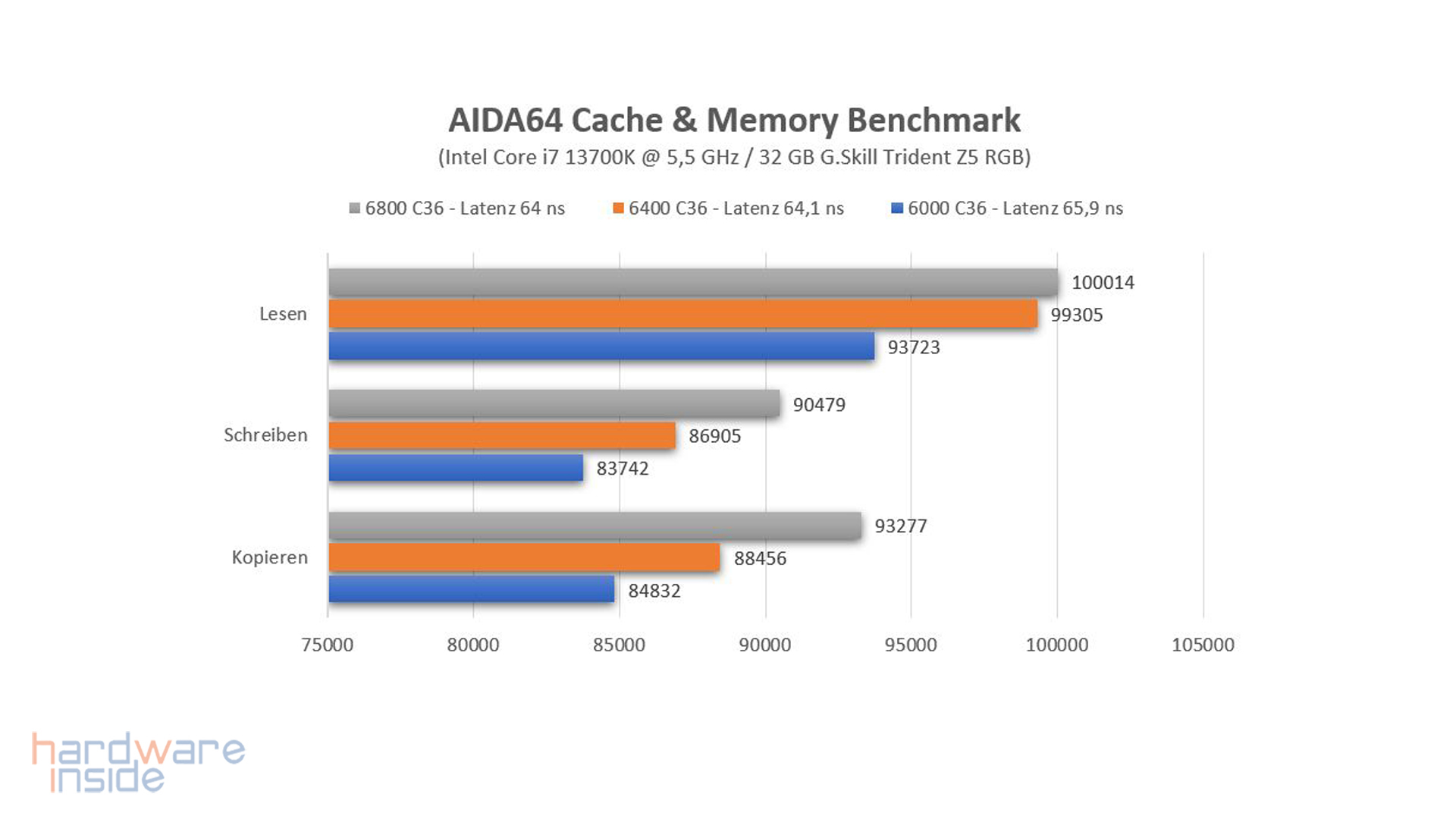

Durch manuelle Übertaktung der CPU auf 5,5 GHz auf den P-Cores, 4,2 GHz auf den E-Cores sowie der Übertaktung der Speichermodule auf 6000 MHz, 6400 MHz und finalen 6800 MHz haben wir weitere Messwerte ermittelt und diese in einem Diagramm dargestellt. Bis 6600 MHz konnten wir mit den Subtimings von 36-36-36-55 2 T arbeiten. Bei 6800 MHz wurden die Latenzen auf 38-38-38-62 2T gesetzt. Das ergab eine Steigerung von 1200 MHz, die sich wirklich sehen lassen kann. Dadurch erreichen wir einen Durchsatz von 100,14 GB/s im Lesen, 90479 MB/s im Schreiben und 93277 MB/s beim Kopieren.

CrystalDiskMark

full

Natürlich wollen wir auch die Geschwindigkeit unserer beiden verbauten Crucial SSDs mit CrystalDiskMark und dem ATTO Disk Benchmark testen. Wir ermitteln die Lese – und Schreibwerte. Laut Hersteller hat die Crucial MX500 256 GB SSD einen Lese-Wert von 540 MB/s und einen Schreibwert von 500 MB/s. Bei unserem Test konnten wir die Herstellervorgaben fast Punkt genau treffen, beim Schreiben mit 477 MB/s lagen wir nur knapp hinter den Vorgaben des Herstellers.

full

Die Crucial CT2000P3PSSD8 wartet laut Hersteller mit einen Lese-Wert von 3500 MB/s und einen Schreibwert von 2900 MB/s auf. Wir konnten beide Werte des Herstellers übertreffen, mit 4367MB/s beim Schreiben und 5034 MB/s im Lesen.

ATTO-Benchmark

Auch beim ATTO Disk Benchmark erreichen wir bei beiden Probanden gute Werte. Zu sehen ist, dass wir zwar etwas unter den Vorgaben des Herstellers lagen, aber diesen auch nicht weit verfehlt haben. Die Abweichungen könnten hier an den Parametern des Testprogramms liegen.

Temperaturen

full

Außerdem wollen wir uns auch ansehen, ob die von uns erreichten Werte stabil sind. Bei der verbauten Wasserkühlung handelt es sich um eine ROG STRIX LC II 360 ARGB White Edition AIO aus dem Hause ASUS. Unser verbauter Intel Core i7 13700K weist eine Leistungsaufnahme von 125-253 W auf. Es wird sich zeigen, ob die AIO dem Stand hält. Im UEFI setzten wir die PL1 und PL2 auf 275W, dieses nur zur Sicherheit. Die Lüfter wurden so konfiguriert, dass ein guter Kompromiss aus Kühlung und Leistung entsteht. Die Temperaturen wurden mit dem Tool HardwareInfo ausgelesen. Im IDLE überschreitet das Mainboard nie die 26 °C Marke. Bei einfachen Anwendungen wie surfen, YouTube etc. liegen wir bei etwas über 26 °C. Der verbaute 13700K wurde bei den P-Cores auf 5,5 GHz (All-Cores) und den E-Cores auf 4.3 GHz (All-Cores) eingestellt. Wir testen unser System mit dem Cinebench R23 im Loop für eine Dauer von 30 Minuten, um die Stabilität unter Last zu prüfen. Die Speichermodule wurden auf 6400 MHz eingestellt. Nach 30 Min. erreichen wir bei den P-Cores einen Durchschnittswert von 74 °C. Die E-Cores lagen bei 64 °C.

Das Gesamtsystem blieb ebenso mit max. 53 °C auf dem Chipsatz recht kühl. Die Wärmeabfuhr des gesamten Systems war zu jeder Zeit gegeben, wie auch die angelegten Spannungen unsererseits wurden ohne Ausreißer übernommen.

Fazit

ASUS hat mit seinem ROG STRIX Z790-E GAMING WIFI ein Mainboard konzipiert, das gleich mit fünf M.2 Slots, vier SATA 6-Anschlüssen und zwei USB 3.2 Gen 2×2 Type-C-Anschlüssen punkten kann. Die auch für das Overclocking geeignete Spannungsversorgung mit 18+1 Phasen (VRMs mit 90 A Leistungsstufen) sowie das integrierte AI-Overclocking welches mit nur einen Mausklick abgerufen werden kann, brachte in unserem Fall stolze 76 % Mehrleistung. Wenn man dann noch die 7800+ MHz des Arbeitsspeichers laut Herstellerangaben vor Augen hat, wird dieses den Enthusiasten ein Grinsen ins Gesicht zaubern. Die Verarbeitung und die zahlreichen Anschlussmöglichkeiten wie auch die exorbitante Ausstattung zeichnen das ROG STRIX Z790-E GAMING WIFI unserer Meinung in jeglicher Hinsicht aus. Das ganze Konzept hat uns mehr als überzeugt und bietet für zukünftige Gaming oder Overclocking-Sessions definitiv eine heiße Plattform. Kommen wir nun zu dem Preis, der einen bitteren Beigeschmack aber wie wir finden, doch gerechtfertigt ist. Mit 687 € ist das ROG STRIX Z790-E GAMING WIFI derzeitig im Preisvergleich gelistet, doch egal wie man es auch dreht oder wendet, aus unserer Sicht ist es jeden Cent wert. Daher vergeben wir unseren High-End Award.

Pro:
+ Verarbeitung
+ Optik
+ Fünf M.2 Slots
+ Spannungsversorgung
+ USB 3.2 Gen 2×2 Power Delivery (PD) 3.0 30W
+ Acht PWM-Lüfter-Anschlüsse
+ Sehr viele Front- und Back-I/O Anschlussmöglichkeiten
+ Hervorragendes AI-OC
+ Sehr gutes Übertaktungspotenzial
+ WIFI 6E

Kontra:
– Preis

full

Software
Herstellerseite

Abonnieren
Benachrichtige mich bei
1 Kommentar
Älteste
Neueste Meist bewertet
Inline Feedbacks
Alle Kommentare anzeigen
Mmichel
Mmichel
26 Tage zuvor

Schöner und ausführlicher Test.
Danke dafür.
