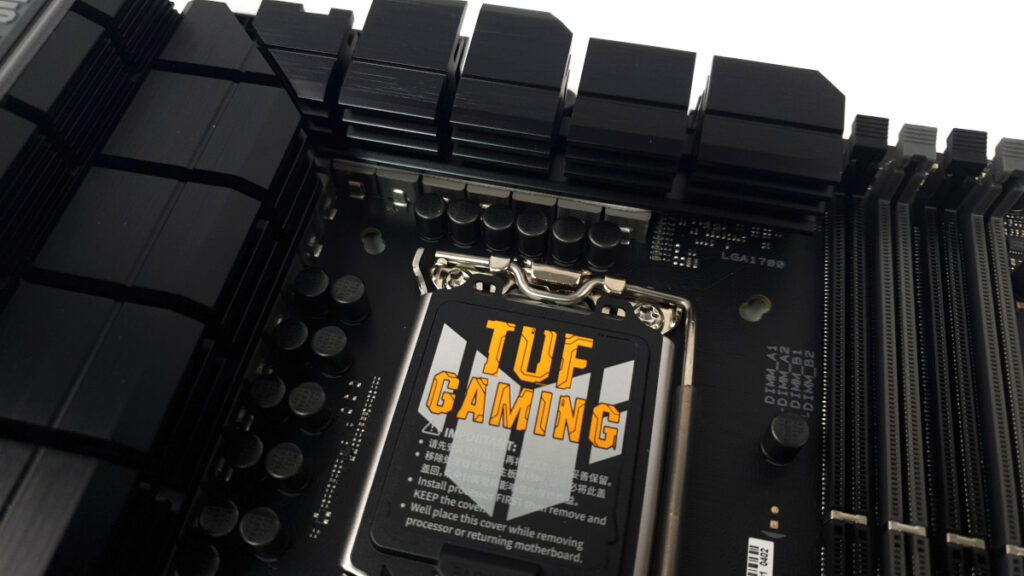

ASUS TUF GAMING Z790-PRO WIFI im Test: Für feudale Gamer

Die TUF-Gaming Mainboard Reihe von ASUS konzentrierte sich in der Vergangenheit auf die wichtigsten Elemente der CPU-Plattformen und kombinierte diese mit Gaming-Systemen. Dabei sind die ASUS-Mainboards bekannt für ihre ausführliche und stabile Stromversorgung der einzelnen Komponenten wie auch bei dem TUF GAMING Z790-PRO WIFI. Ob das militärische Design mit dem 1700-er Sockel für die 12., 13. und nun auch 14. Generation in der Praxis überzeugen kann, seht ihr in dem folgenden Review.



Verpackung, Inhalt, Daten

Verpackung

Der rechteckige Karton ist dunkel mit grauen Akzenten und teilweise mit reflektierenden Aufschriften bedruckt. Die Front zeigt das TUF Gaming Logo mit den grauen Akzenten und der Modellbezeichnung mit zusätzlichen Aufklebern der Spezifikationen. Die Rückseite zeigt das Mainboard frontal und listet die technischen Daten tabellenartig auf. Hinzu kommen eine technische Abbildung der Rückseite des IO Panels und diverse Logos mit Features und weiteren Informationen. An den Seiten sind weiterhin Produktbezeichnung und Produktaufkleber zu finden. Hierbei hat ASUS es sich zur Aufgabe gemacht an einer nachhaltigen Zukunft mit zertifiziertem Recycling-Plastik und -Papier beizutragen.



Inhalt

• diverse Aufkleber
• Kurzanleitung
• Zertifikat der Zuverlässigkeit
• ASUS Web Storage Hinweis
• CD mit Treibern
• ASUS Wifi Antenne
• SATA-Kabel
• 3 x Klebepads für M.2 SSDs
• Schraubenset für M.2 SSD
• ASUS TUF GAMING Z790-PRO WIF

Der Inhalt des ASUS TUF GAMING Z790-PRO WIFI fällt übersichtlich aus, denn ein ausführliches Handbuch zum Mainboard erhält man nur online. Statt der CD mit den nötigen Treibern hätten wir gerne einen USB-Stick gesehen, denn ein CD-Laufwerk ist heute eine Seltenheit. Zum Glück ist der WIFI-Treiber installiert, sodass wir Zugang auf die restlichen Treiber online erhalten.



Daten

Details

Mit dem Design des ASUS TUF GAMING Z790-PRO WIFI ATX Mainboard assoziieren wir etwas militärisches, etwas verlässliches und funktionelles. Die Anordnung auf der Platine zeigt sich symmetrisch und mit den Aufschriften auf dem Kühlkörper des IO-Panels „GOT YOUR BACK“ werden unsere Assoziationen weiter bestätigt. Das komplette Design ist in Schwarz-Grau mit gelben Akzenten gehalten, die sich links unten am Mainboard über eine gelbe Leiste zeigen. Im rechten oberen Eck des Mainboards ist ein leicht durchsichtiges und kursives TUF-Logo zu finden, wodurch später die Mainboard-Beleuchtung geringfügig durchscheint.

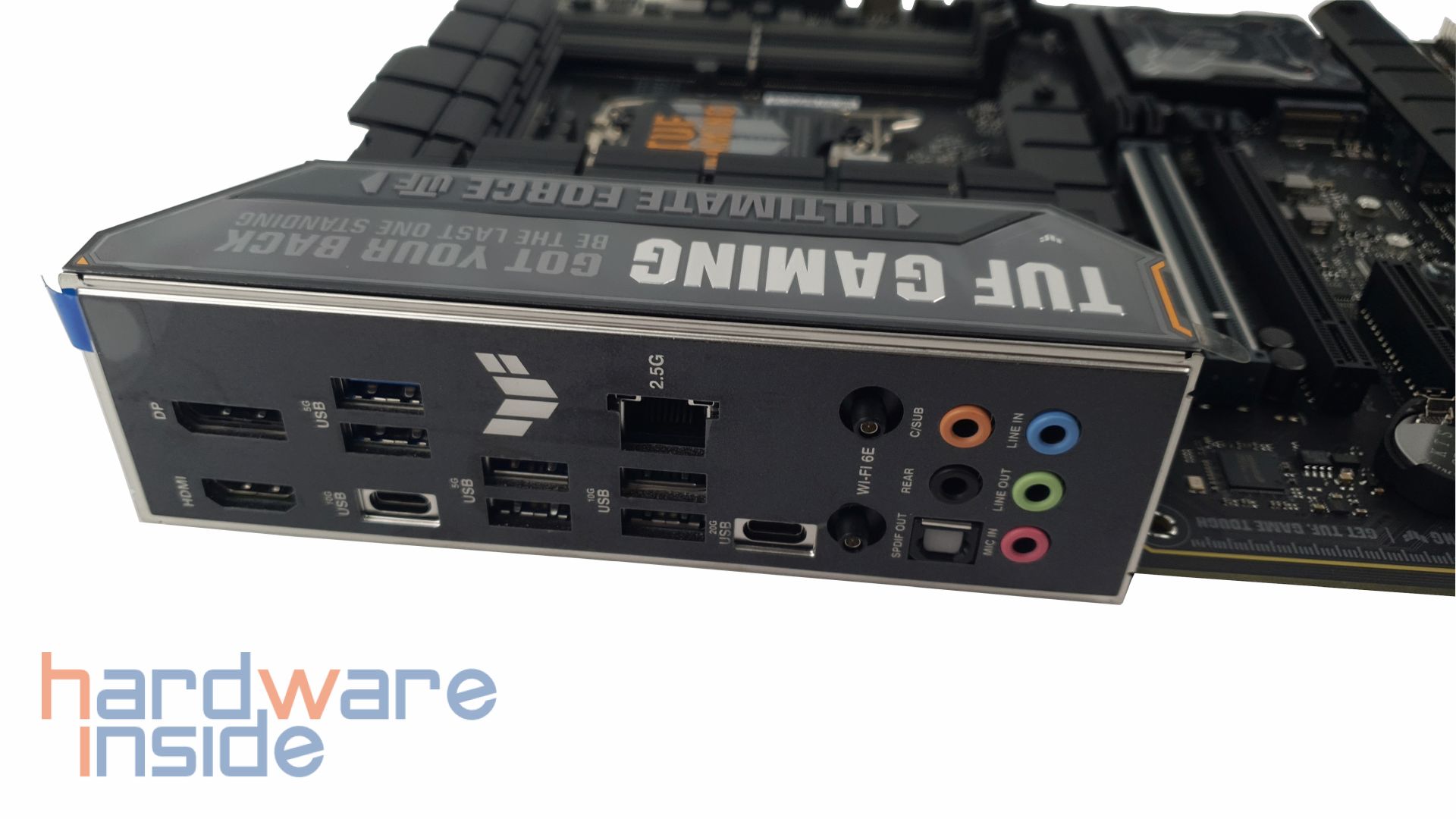

Über dem bereits montierten IO-Shield befindet sich ein großer Kühlkörper mit diversen Aufschriften in verschiedenen Designs. Darunter befindet sich der VRM-Kühlkörper, der die Power-Stages abdeckt und die Wärme abführt. Die Kühlkörper auf dem Mainboard sind in tiefem Schwarz lackiert und besitzen eine gebürstete Oberfläche. In der oberen linken Ecke finden wir den 2×8 Pin-Anschluss für die CPU-Stromzufuhr. Im Allgemeinen ist das Design eher eckig und kantig, was eine gewisse Stabilität instruiert. Die 4 x DIMM Steckplätze für DDR5 im Dual Channel sind pärchenweise in Schwarz und Grau gehalten. Rechts neben den Arbeitsspeicher-Steckplätzen ist der 24-Pin Stromanschluss für das Motherboard zu finden. Unmittelbar daneben sind die USB-Steckplätze für die Front-IO untergebracht. Daneben befindet sich der Knopf zum Lösen der Kralle des PCIe 5.0×16 Steckplatzes, der von vorangegangenen Mainboard Modellen von ASUS bekannt ist. Über dem x16 Steckplatz ist ein Kühlkörper mit zwei Schrauben fixiert, der die Abwärme einer M.2 SSD effizient abführen soll. Die Steckplätze verfügen über sogenannten SafeSlot bzw. SafeDIMM Feature, was eine verstärkte Metallumhüllung darstellt, um sicherzustellen, dass die höchstmöglichen Datengeschwindigkeiten erreicht werden. Dabei hilft das M.2 Q-Latch bei einer werkzeuglosen Montage der M.2 SSD. Mittig ist der massive CPU-Slot zu sehen, der einen praktisch geformten Hebel besitzt. Auch unter der schwarz-gelben Plastikabdeckung ist ein Pfeil an der linken unteren Ecke zu erkennen, damit die CPU nicht falsch eingesetzt wird.

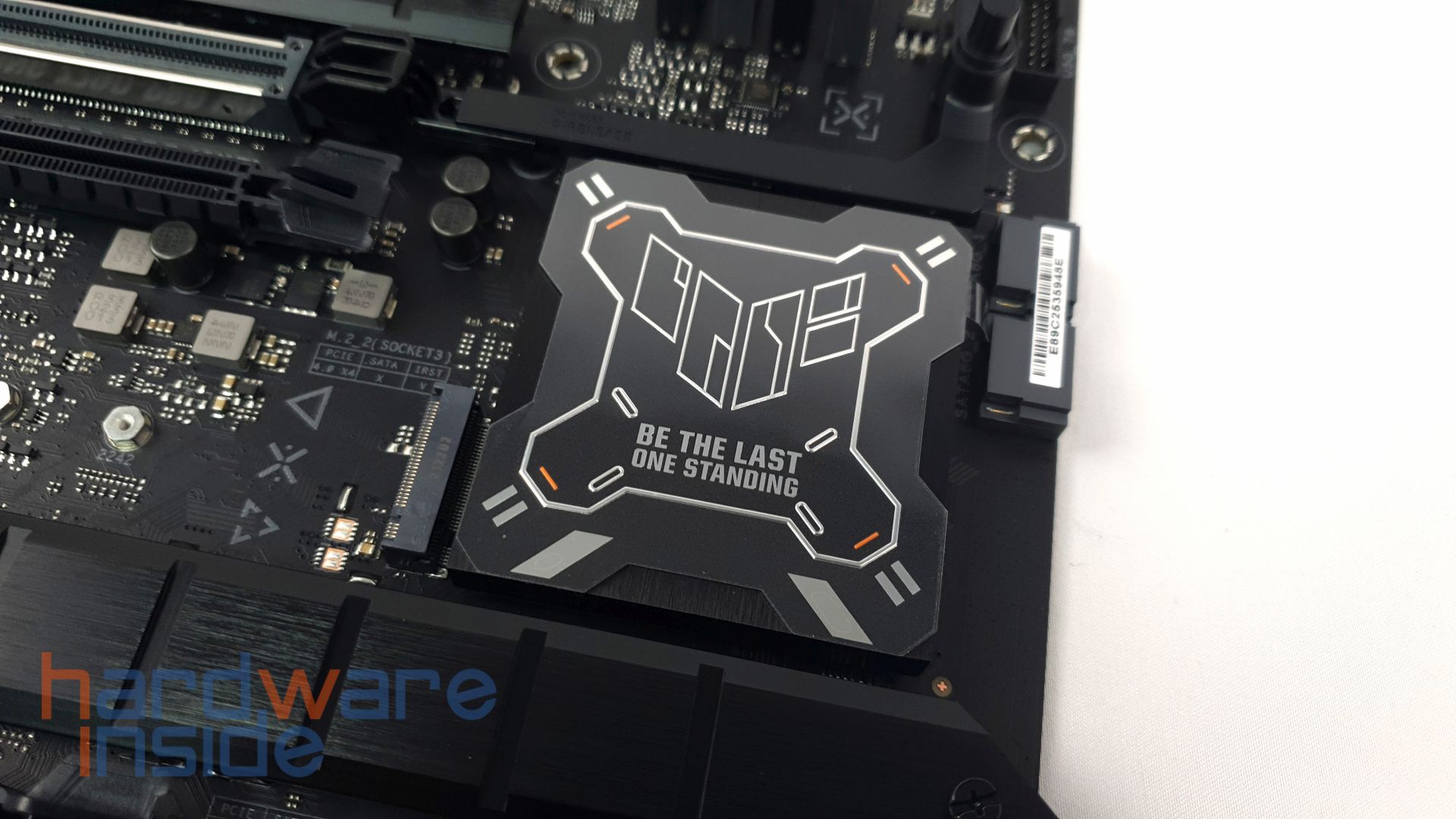

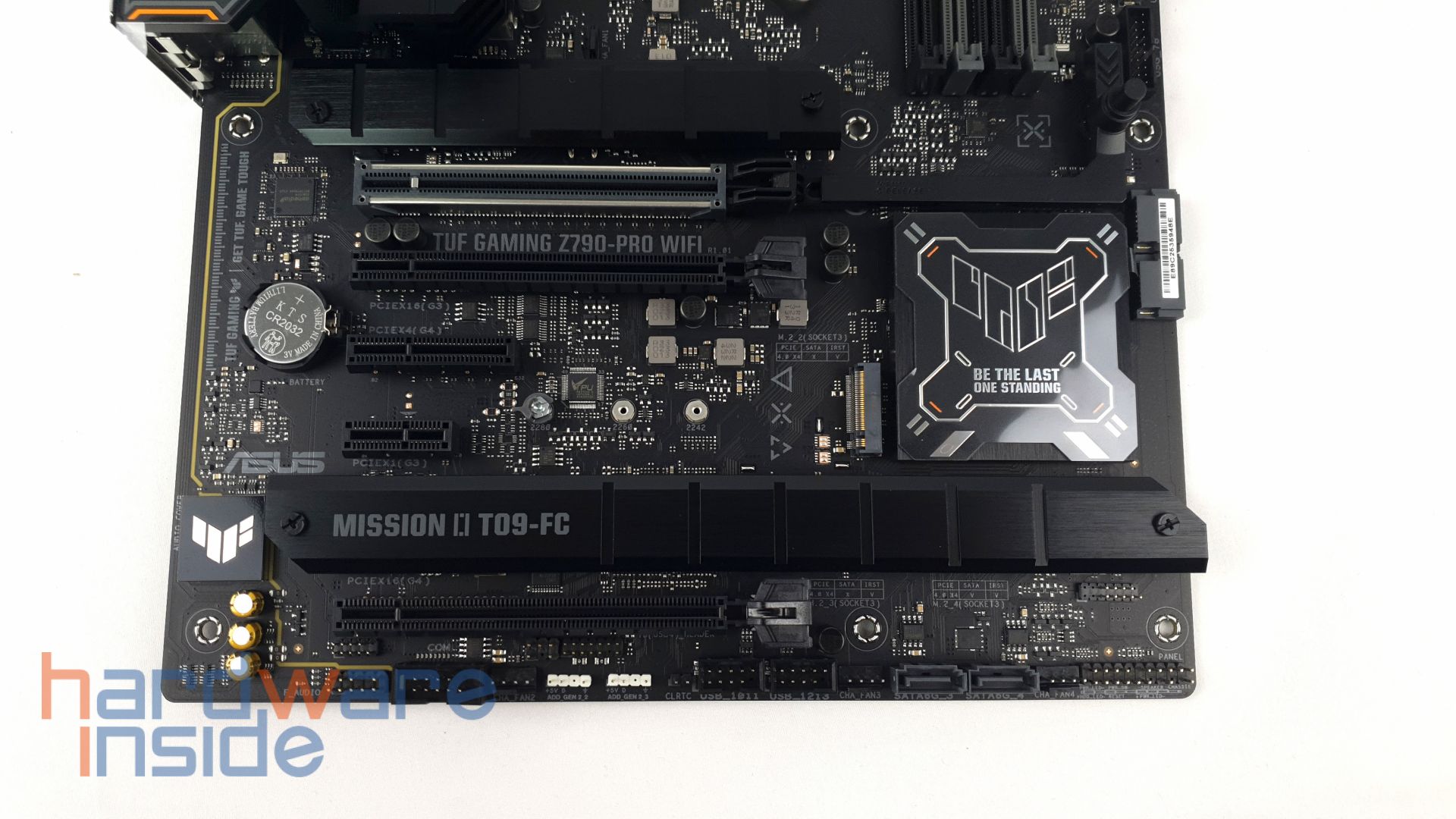

Ein weiterer langer Kühlkörper erstreckt sich fast über die gesamte Breite des Mainboards und deckt zwei M.2 Steckplätze ab. Insgesamt befinden sich hier 4 x PCIe 4.0 M.2 Steckplätze, die bis zu zwei 22110-Geräte unterstützen und eine NVMe-SSD-RAID-Unterstützung bieten, wobei das Leistungspotenzial von den schnellsten Datenübertragungsgeschwindigkeiten profitiert.

Die 16+1+1 Power Stages sind jeweils für bis zu 60 Ampere ausgelegt. So sind es 16 Phasen 60A DrMOS für die Kernleistung, eine Phase 60 A, DrMOS für GT Power und eine weitere Phase für AUX Strom. Die Platine besteht aus sechs Schichten und leitet die Wärme der Spannungsregler schnell ab, was für eine verbesserte Stabilität sorgt, die genutzt werden kann, um die CPU zu übertakten.

Die ASUS ProCool-Buchsen werden nach strengen Richtlinien spezifiziert, die einen vollständigen Kontakt mit den Leitungen des Netzteils gewährleisten. Dies soll für eine niedrige Impedanz sorgen, die mögliche „Hotspots“ und Verbindungsprobleme vermeiden sollen. Der verbesserte EAT 8+8 Pin ist bis zu einer Leistung von 960W spezifiziert, was einer Verbesserung von bis zu 33 % entspricht. Unsere Vermutung des Militärdesigns finden wir in den TUF-Spulen wieder, die eine Militärqualität versprechen und sogar für eine felsenfeste Leistung und Stabilität des Systems sorgen sollen. Die schwarzen TUF 5K-Metallkondensatoren bieten hierbei eine um mehr als 50 % größere Temperaturtoleranz und eine mehr als doppelte Lebensdauer. Asus Mainboards sind bekannt für eine ausführliche Spannungsreglung, die auch hierbei über das Digi+ Spannungsregler-Modul für eine äußerst gleichmäßige Stromversorgung der CPU sorgt.




Beim DRAM Overclocking verspricht das ASUS Enhanced Memory Profile II, abgekürzt AEMP II, höchste Speicherleistung und Kompatibilität mit optimierten Taktraten. Dabei spielt es keine Rolle, ob die Module XMP- oder EXPO-Profile bieten, oder gar eine Mischung von verschiedenen Herstellern sind, denn das exklusive Firmware-Feature bietet eine Feinabstimmung durch eine flexible Trainingsmethode bei allen vier DIMMS mit gleicher Kapazität.

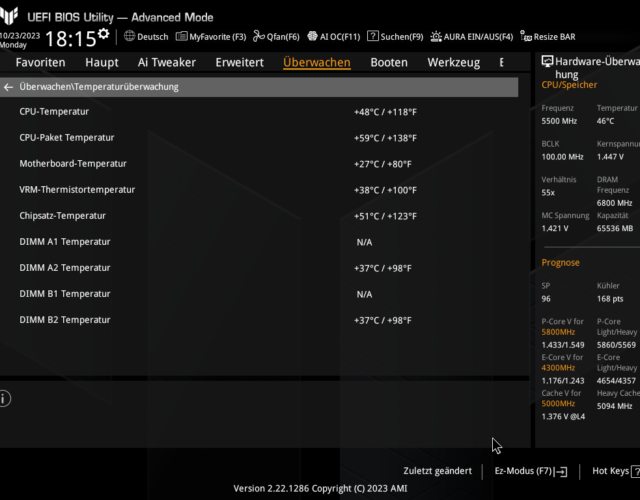

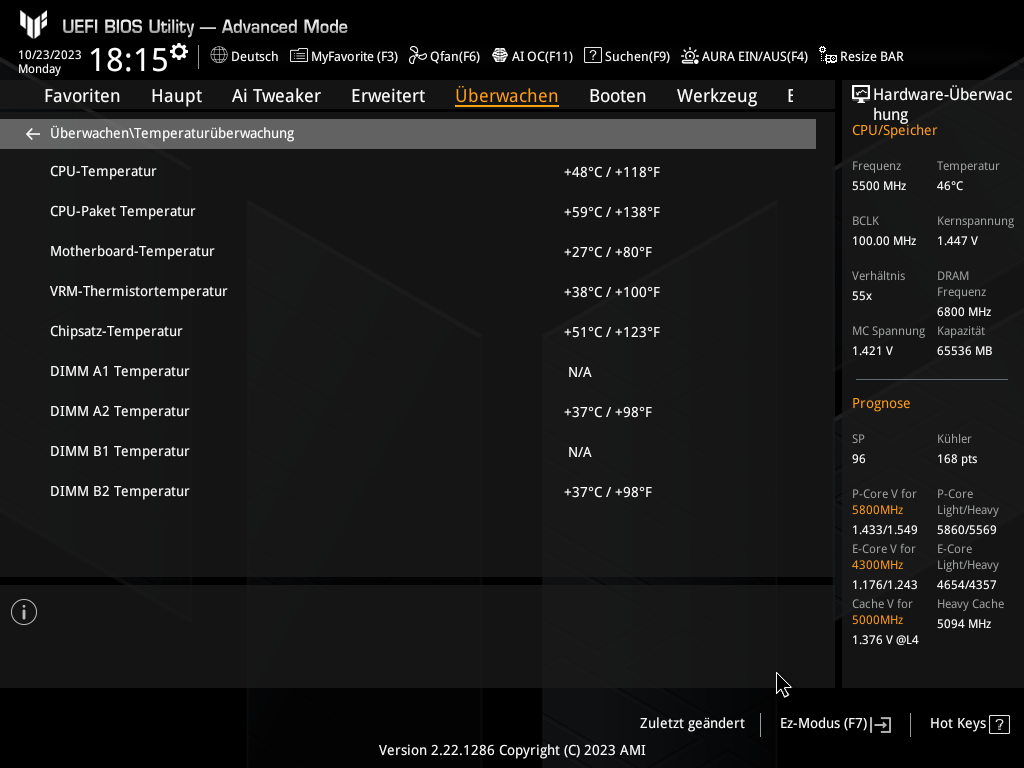

Zur Temperaturüberwachung und der Lüftersteuerung befinden sich mehrere Temperatursensoren auf dem Board, wobei jeder Header so eingestellt werden kann, dass dieser drei benutzerkonfigurierte Temperatursensoren überwacht und entsprechend reagiert, um die Kühlung an die akute Auslastung anzupassen. Die passenden Einstellungen werden einfach im Fan Xpert 4 im Bios individuell oder automatisch getätigt.
Bei der Temperatur- und Lüftersteuerung befinden sich mehrere Temperatursensoren, wobei jeder Header drei individuell konfigurier überwacht und über den Fan Xpert 4 im Bios für eine abgestimmte Belüftung sorgt. Dabei darf natürlich die AIO-Pumpen-Steuerung am oberen Rand nicht fehlen, die für PWM- oder DC-Wasserpumpen für eine individuelle oder eigenständige Kühlung im System sorgt. Bei den Anschlüssen für die einzelnen Lüfter, ist ein speziell integrierter Schaltkreis implementiert, der vor übermäßiger Hitze schützt. Diese Anschlüsse erkennen und unterstützen automatisch PWM- oder DC-Lüfter.

TUF GAMING erweitert die Kompatibilität mit ihrer sogenannten Allianz zwischen ASUS und vertrauenswürdigen Komponentenmarken und verbreitert somit das unterstützte Portfolio an Gehäusen, Netzteilen, CPU-Kühlern, Speicherkits und weiterer Hardware.




Die ESD-Schutzvorrichtung verlängert die Lebensdauer von Bauteilen, indem sie Schäden durch elektrostatische Aufladung und intern vor Spannungsspitzen schützt. Dabei sind bis zu +/- 10 kV Entladungsschutz geboten, wobei die USB-Anschlüsse intern einen zusätzlichen ESD-Transienten-Spannungsschutz im Schaltkreis beherbergen. Dabei liefert der TUF LANGuard eine 2,5 Mal höhere Überspannungstoleranz bei der Leitung zur Erde bis zu 15 kV. Die Blende am IO ist korrosionsbeständig aus Edelstahl gefertigt, das mit Chromoxid beschichtet ist und eine dreifache Lebensdauer zu herkömmlichen Blenden verspricht. Hierzu wurden Salznebeltests über 72 Stunden durchgeführt, die gegenüber anderen Marken mit 24 Stunden standgehalten haben. Oben in der ersten Reihe befinden sich der HDMI- und der DP-Port. Die zweite Reihe dient, mit einem USB-C 10 GB/s Anschluss und zwei USB-A 5 GB/s Ports, der Peripherie. Die dritte Reihe hat ebenfalls zwei 5 GB/s Ports und ein TUF-Logo. In der nächsten Reihe befinden sich zwei USB-A Ports mit 10 GB/s Verbindung und der 2,5 GB Ethernet Anschluss. Als Trennung der WiFi 6E Antennenschlüsse ist ein weiterer USB-C mit 20 GB/s Port platziert. Das Schlusslicht bildet der optische S/PDIF-Ausgang mit fünf Audiobuchsen für hintere Lautsprecher, Subwoofer, Mikrofon, Stereo-Lautsprecher und einen Line-In.



Features

Für ein immersives Gaming-Erlebnis bietet ASUS ein „ultraschnelles“ Netzwerk für laggfreies Online-Gaming mit der ASUS WiFi Q-Antenne, dem WiFi 6E Standard und einem 2,5 GB Ethernet Anschluss. Mit einem entsprechend guten Router muss man sich hier also keine Sorgen um kabelfreie Verbindung machen.

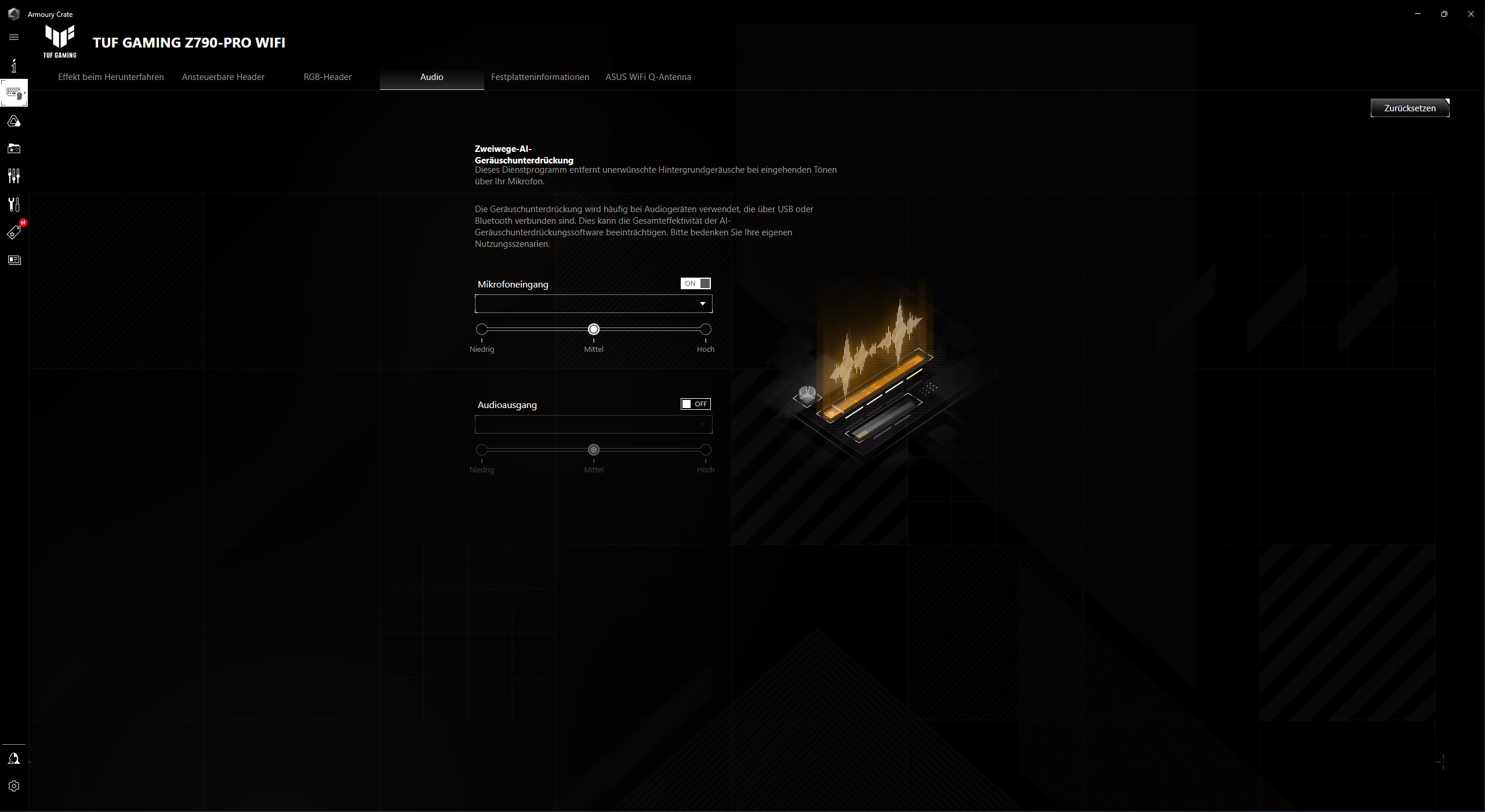

Soundtechnisch ist das ASUS TUF GAMING Z790-PRO WIFI mit dem Realtek 7.1 – S1220A Codec gut ausgestattet. Mit dem TUF Gaming Audio Cover wird eine Abschirmung von Störsignal bewältigt. Die dedizierten Platinenschichten und die Audiokondensatoren ermöglichen einen klaren Sound. Außerdem gibt es hier die sogenannte Two-Way AI Noise Cancelation, das die Hintergrundgeräusche des Mikrofons und des Audioausgang für eine klare Kommunikation in Games sowie Videochats entfernt. Über die Software Armoury Crate in der Mainboard-Geräteauswahl unter Audio, können die entsprechenden Funktionen angewählt werden.

Dank einer Q-LED im oberen rechten Bereich neben den DIMM-Steckplätzen kann schnell festgestellt werden, ob die Komponenten, wie CPU, Arbeitsspeicher, Grafikkarte oder Laufwerke während des Starts richtig funktionieren. Die Q-LED weist zum Beispiel sogar auf falsch installierte Speichermodule vor dem Booten hin.



Front USB 20 Gbps Typ C

Der USB-C Anschluss für das Frontpanel besitzt eine Übertragungsrate von bis zu 20 GB pro Sekunde und bietet die Power Delivery (PD) 3.0 Technologie, womit eine schnelle Ladung des angeschlossenen Gerätes mit bis zu 30 W ermöglicht. Hierbei wird eine Software innerhalb des Armoury Crate angeboten, die den Status der Ladung überwachen lässt. Mit dem USB Wattage Watcher kann das Fast Charging mit der aktuellen Leistung in Watt beobachtet werden.



Praxis

Testsystem

Bedienung

Der PCIe Q-Release Button ist eine praktische Lösung für die mittlerweile großen Klopper an Grafikkarten, um sie so einfach wie nur möglich vom Mainboard zu trennen, statt den Hebel unter unbequemen und schwer ersichtlichen Umständen zu suchen.



Q-Latch

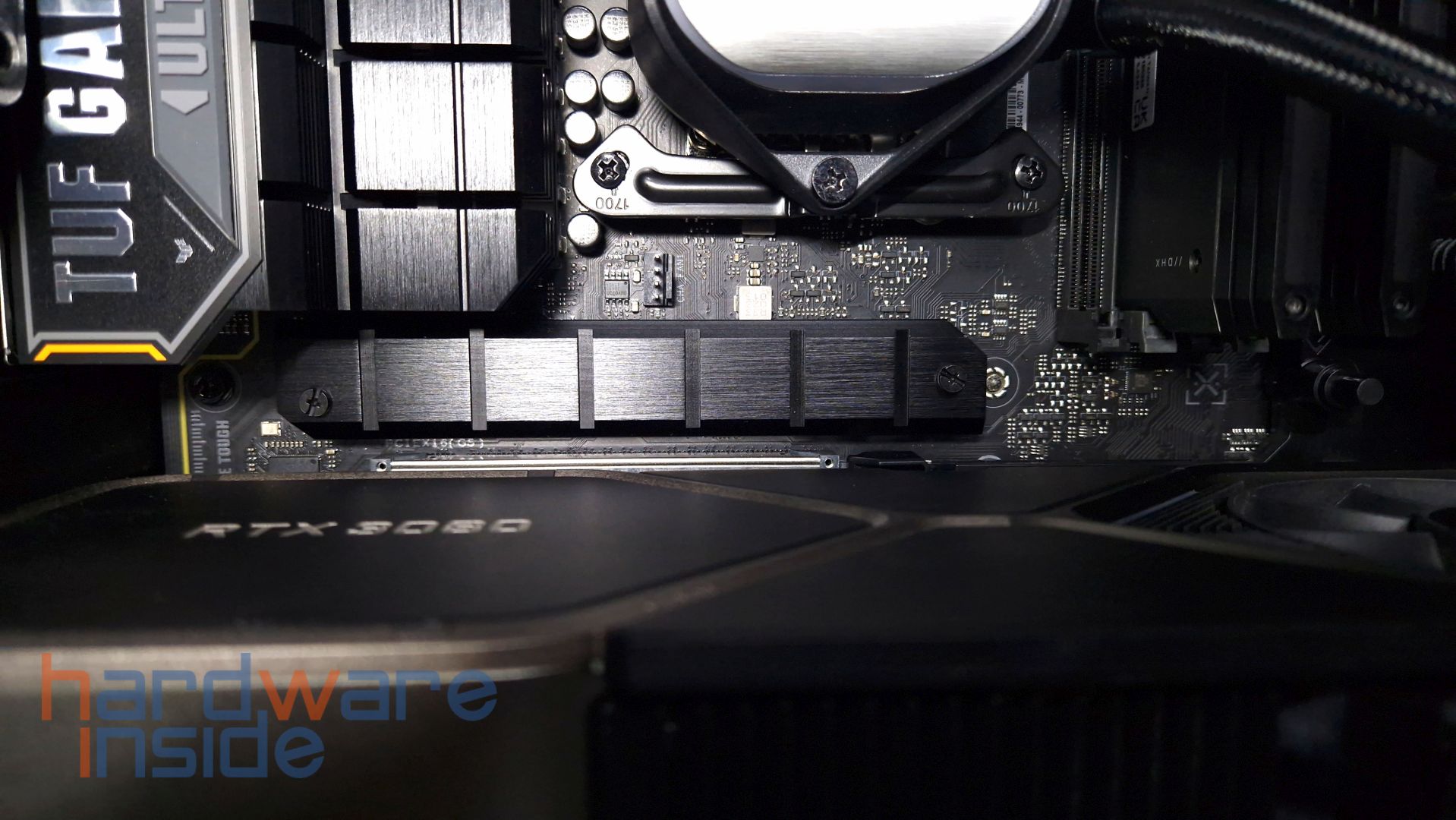

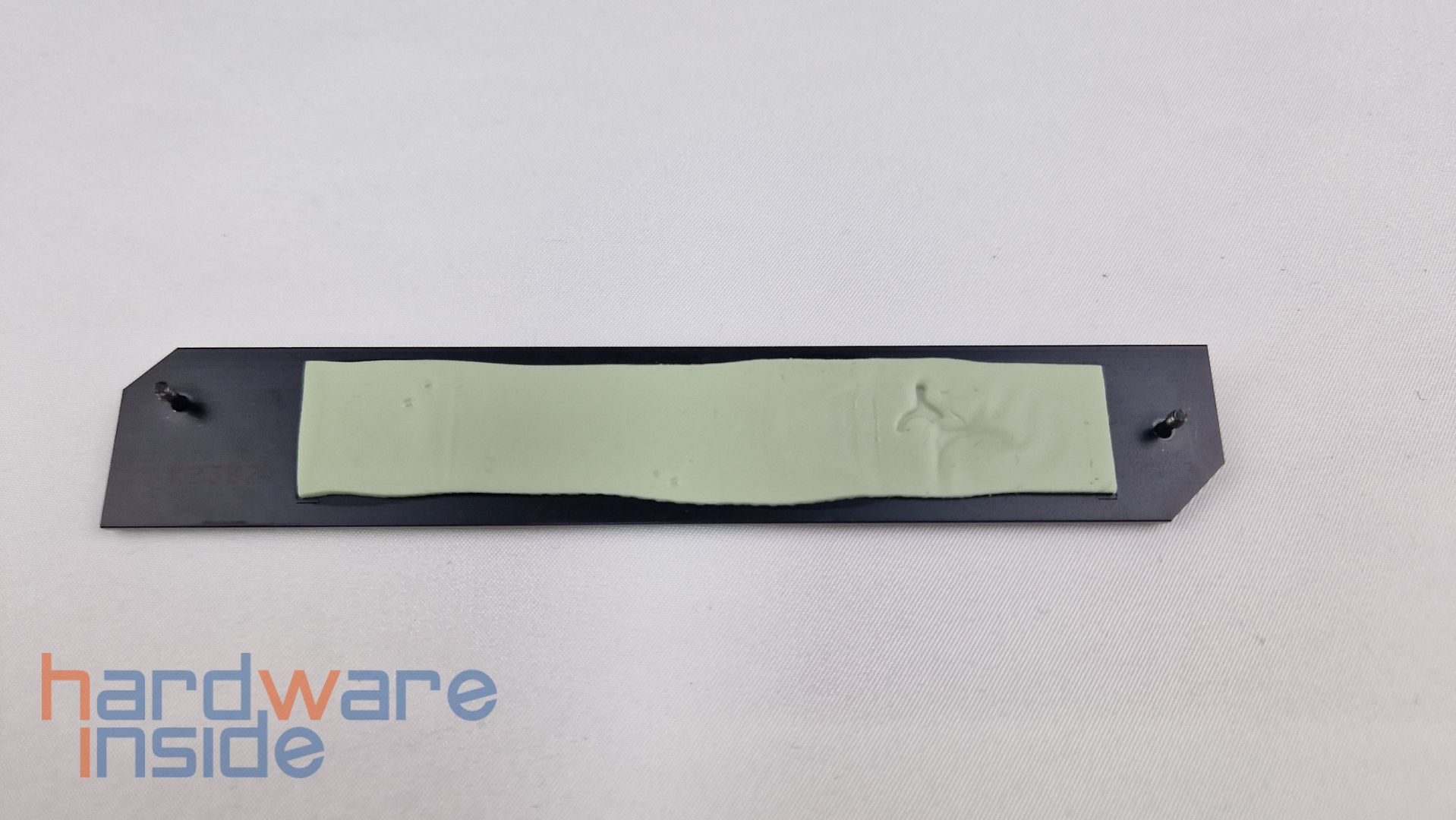

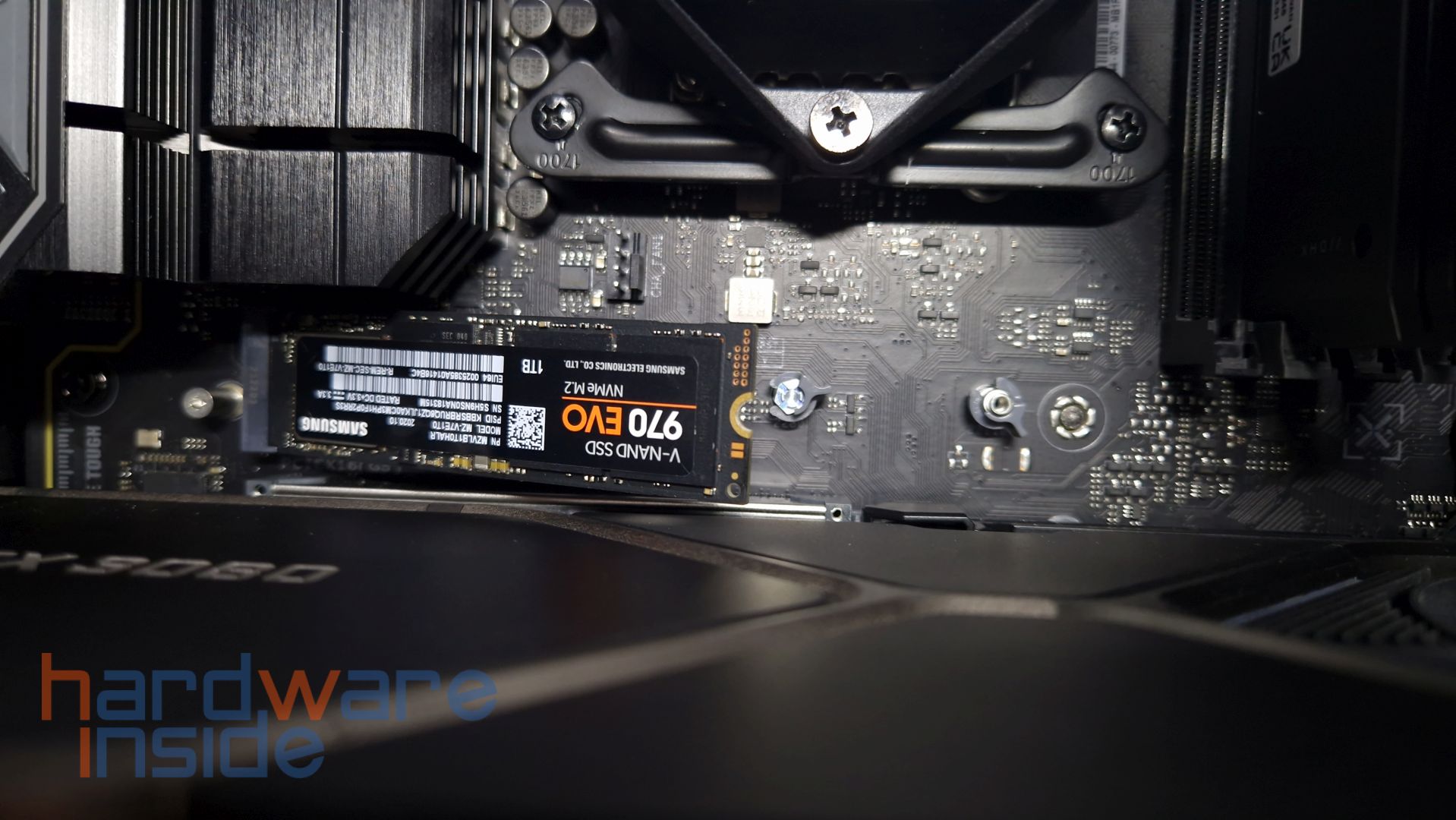

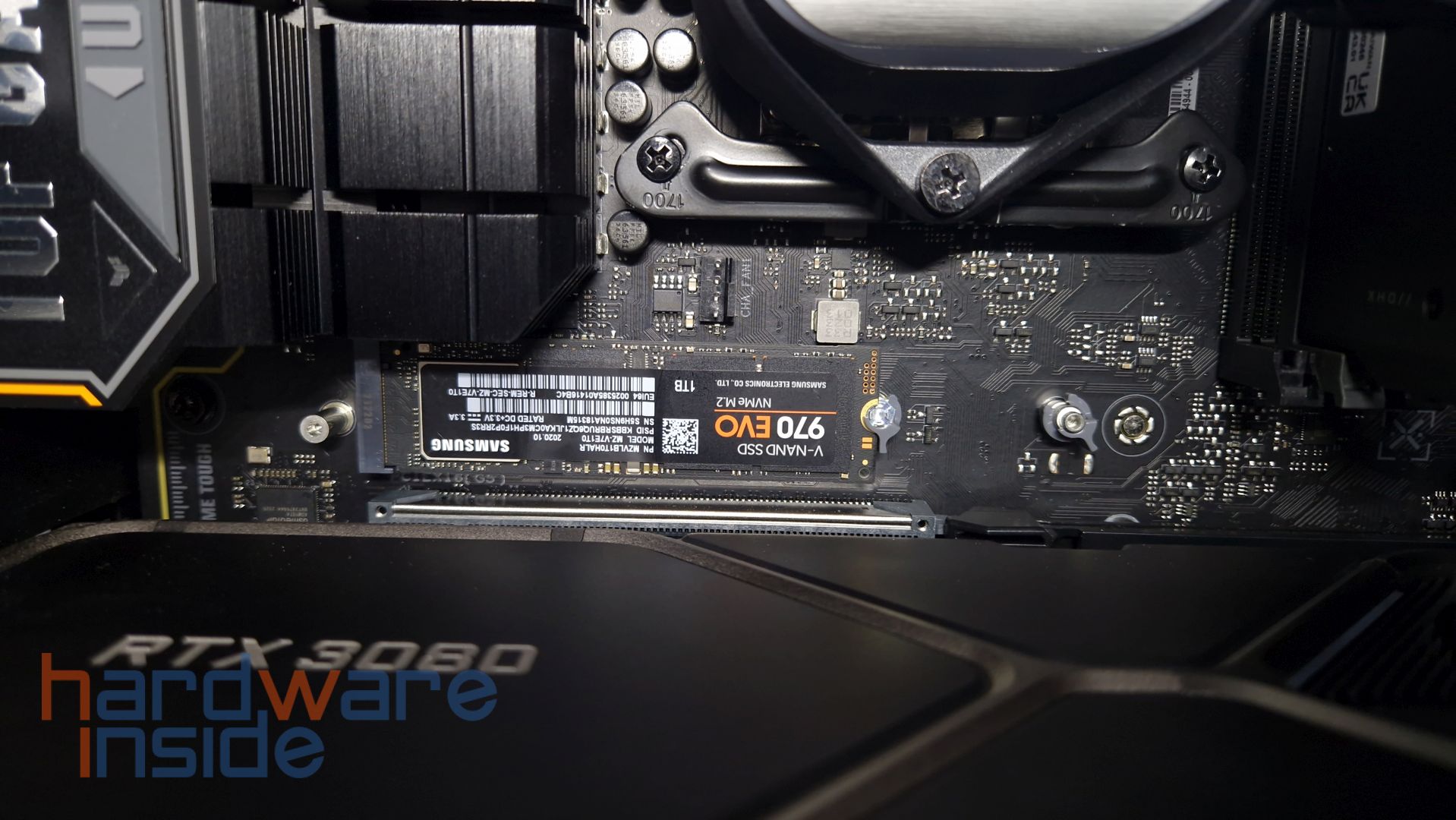

Oben haben wir die werkzeuglose Montage der M.2 SSDs mit Hilfe des Q-Latch erwähnt und bringen euch diese anhand der Bilder näher. Der Kühlkörper wird mit den zwei Schrauben demontiert und die M.2 SSD eingesetzt. Das eigentliche Q-Latch stellt die Plastik-Lasche an der Schraube dar, die beim Herunterdrücken der SSD in einer Position gedreht wird, bei der die M.2 SSD am Mainboard fixiert wird.

Die Q-Antenne kann mit Leichtigkeit über ein einfaches Klick-Stecksystem angebracht werden. Das Bluetooth Signal funktioniert nur in Verbindung mit der Antenne. Das heißt nur, wenn die Antenne an dem Mainboard angeschlossen ist, können auch Daten über Bluetooth gesendet oder empfangen werden. Bei anderen Herstellern dienen die Antennen nur als Verstärkung. Dies hätten wir uns hierbei auch gewünscht. Dafür ist die Verbindung über Bluetooth mit Hilfe der Antenne schnell und stabil. Die Antenne unterstützt das 2,4-, 5- und 6-GHz-Band für einen schnellen Datendurchsatz mit einer Richtungsempfindlichkeit für ein stabiles Signal auch über größere Entfernung. Dabei macht die Antenne auch optisch was her. Im Vergleich zur vorherigen Antennengeneration bietet sie im 6-GHz-Band eine Verbesserung von bis zu 6 % und im 2,5/5-GHz-Band bis zu 18 %. Die Signalstärke kann in der Software Armoury Crate schnell ermittelt werden. Das nette Gimmick dabei ist der magnetische Untergrund der Antenne, was beispielsweise am Korpus des PC-Gehäuses platziert werden kann.

Asus ist bemüht einen guten Support zu liefern und bietet mit MyAsus eine Vielzahl von Funktionen, um Probleme möglichst schnell zu beheben. Dabei kann MyAsus auch verwendet werden, um automatisch eine Verbindung mit dem WLAN-Router mit dem besten Signal herzustellen. Weiterhin bietet das integrierte 2,5-Gbit-Ethernet von Intel die LAN-Verbindung mit möglichst geringen Verzögerungen, flüssigen und hochauflösenden Stream und schnellen Datenübertragungen.



BIOS

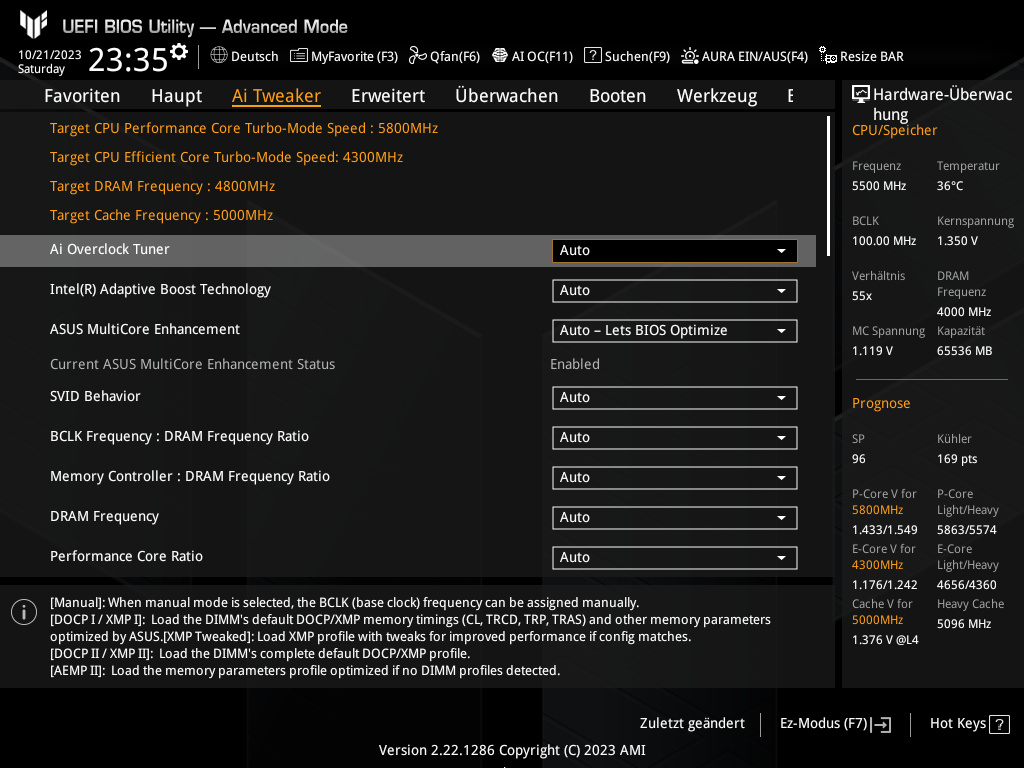

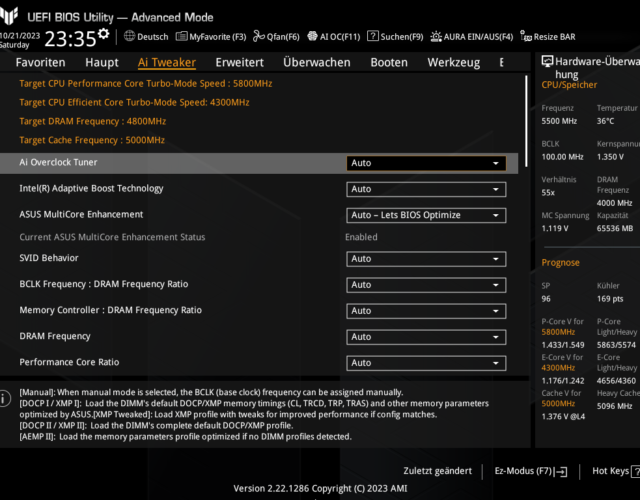

Eines der Hauptfeatures stellt das AI Overclocking Tuning Tool dar, das schneller und intelligenter agieren soll. Im BIOS kann unter dem Reiter „Performance Core Ratio“ der Modus AI Optimized gewählt werden, der mithilfe eines Algorithmus ein Profil für die Übertaktungsmöglichkeit der CPU und für das Kühlsystem errechnet, bevor im Anschluss eine Bewertung erstellt wird, die als solide Overclocking-Basis dient. So können die ermittelten Werte automatisch übernommen oder als Ausgangswerte für weitere Experimente gewählt werden.
Weiterhin stimmt der Algorithmus des AI Cooling II die Temperaturen und die Geräuschkulisse individuell an den persönlichen Build ab, wobei unnötige Geräusche unterdrückt werden, während ein kurzer Stresstest durchgeführt wird. Dabei werden vom ASUS-exklusiven Algorithmus die CPU-Temperaturen überwacht und die Lüfter entsprechend dynamisch auf optimale Geschwindigkeiten synchronisiert.
Der exklusive ASUS-Algorithmus unterdrückt die unnötigen Geräusche, wobei ein Benchmark durchgeführt wird und die Temperaturen der CPU überwacht werden. So können die Lüfter dynamisch auf eine optimale Geschwindigkeit abgestimmt werden.

Wer Strom sparen möchte, erhält die Energiesparfunktion mit mehreren Einstellungen, mit denen die Energie effizient genutzt werden kann. So kann die CPU in ihrer Leistung begrenzt, die Aura-Beleuchtung gedimmt und das Lüfterprofil in einen energiesparenden Modus gebracht werden.

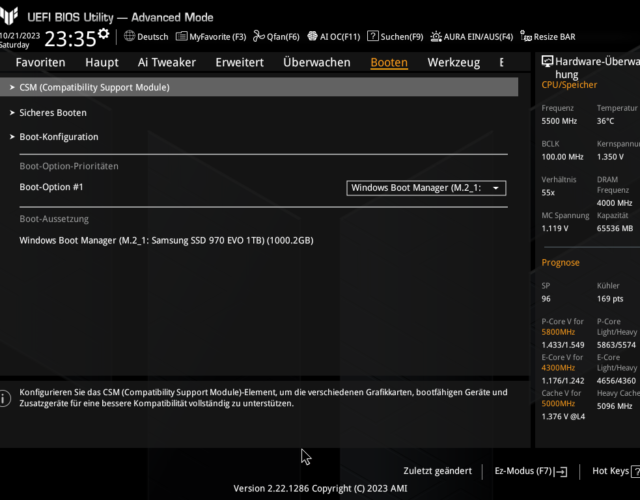

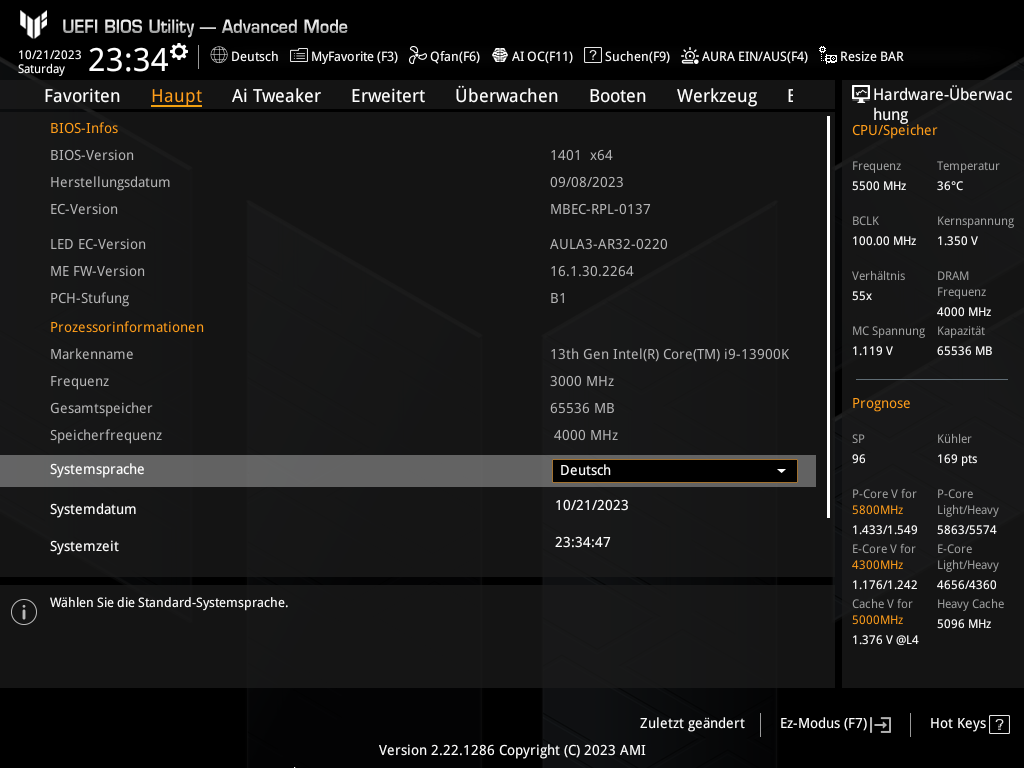

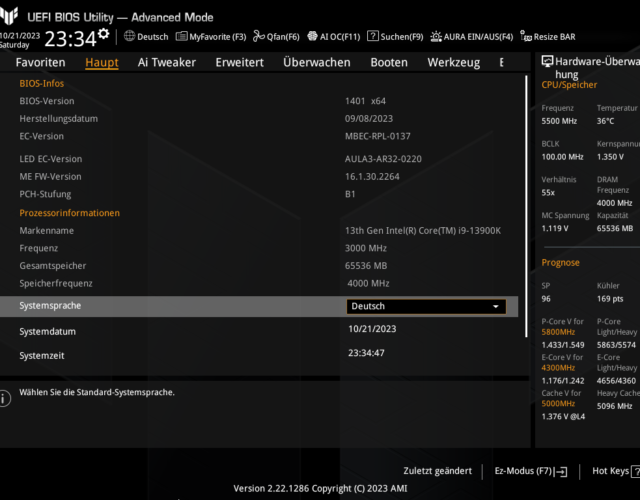

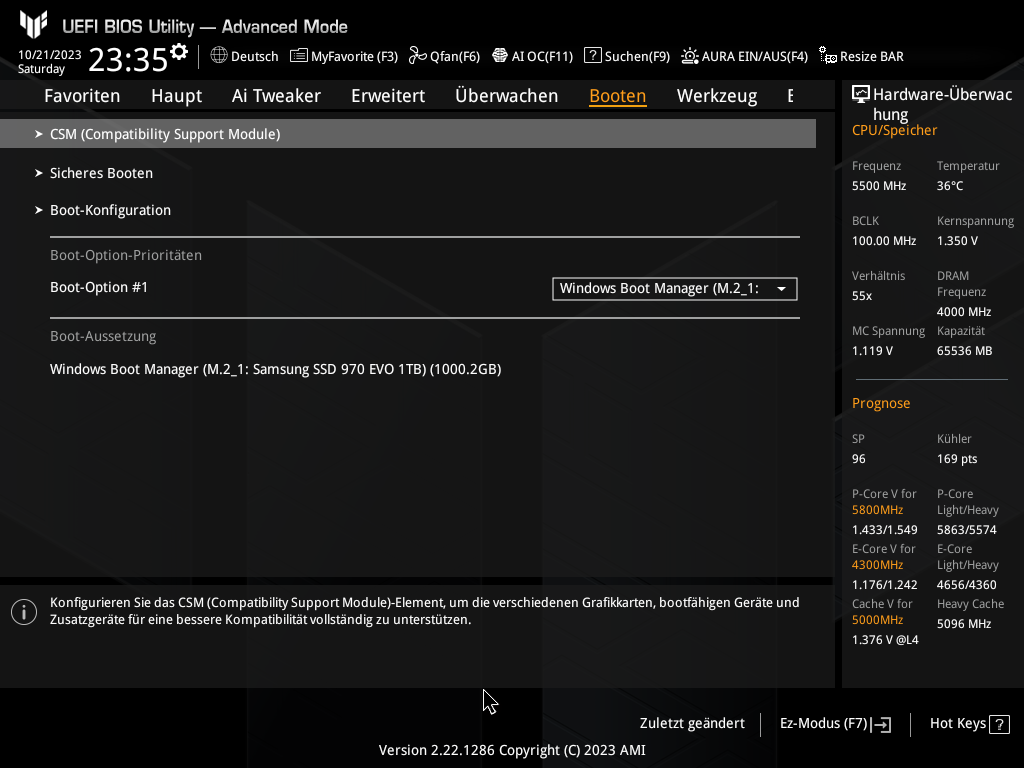

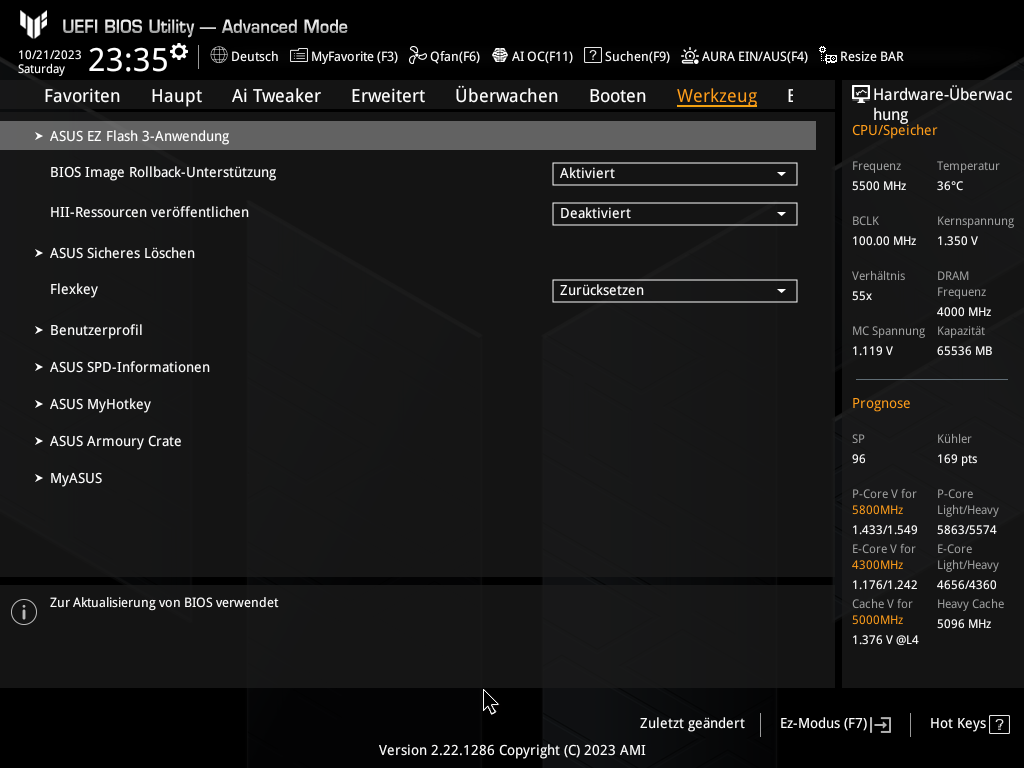

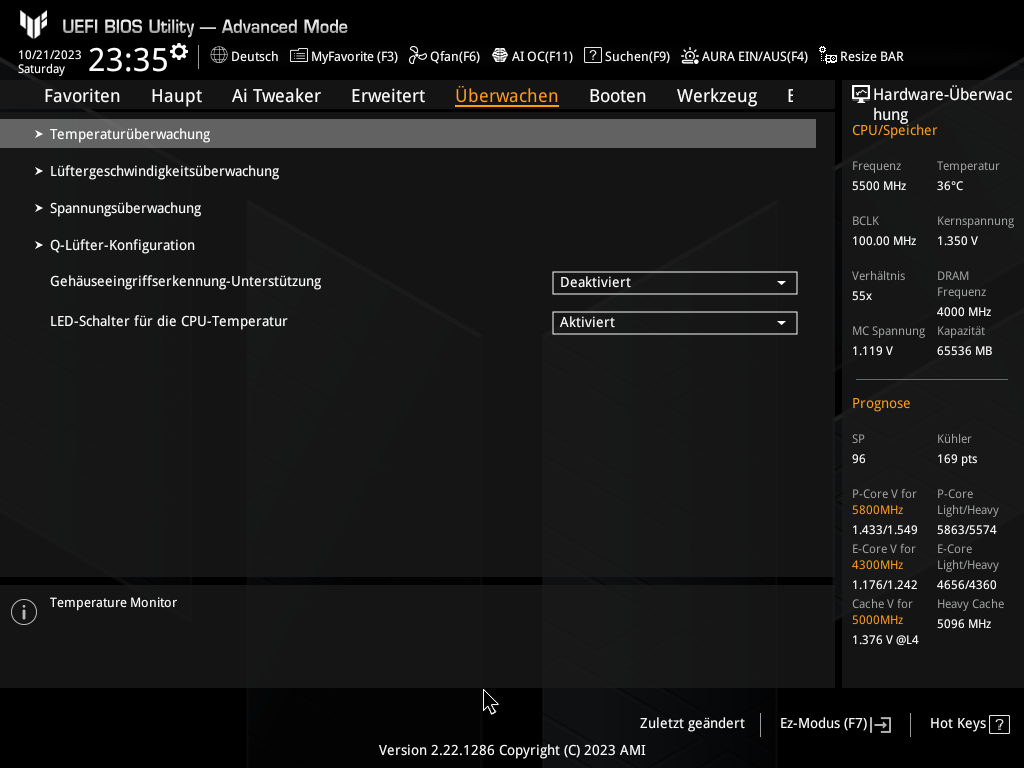

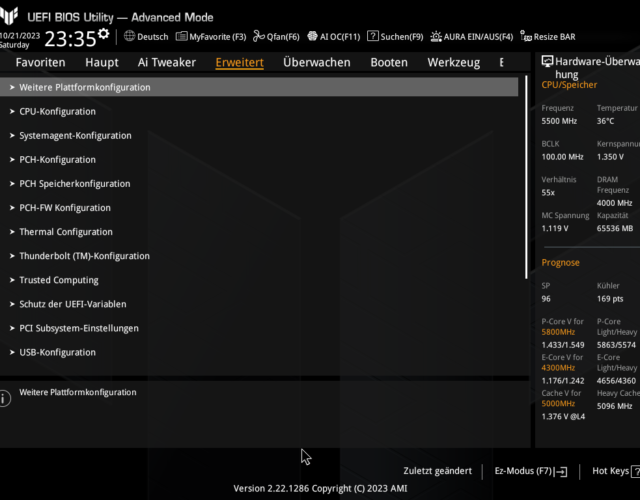

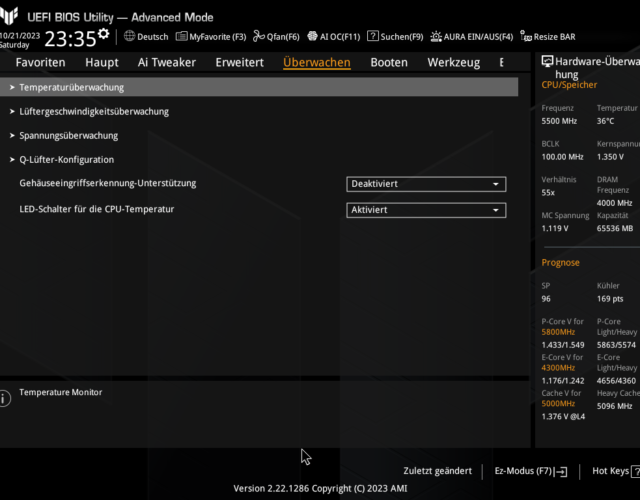

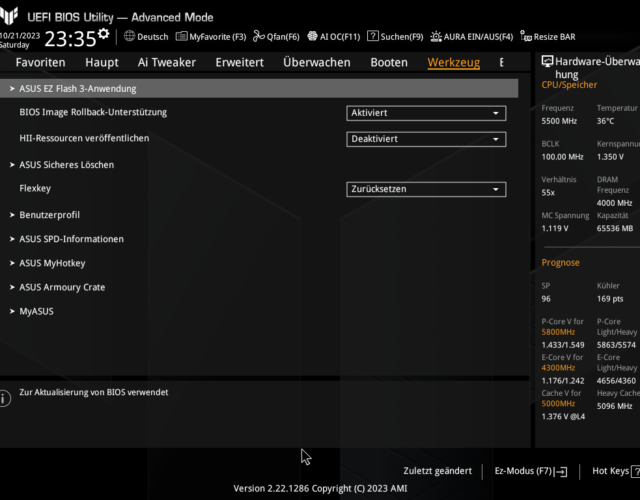

Das Bios ist von links nach rechts in verschiedene Fenster unterteilt, wobei der EZ-Mode oder der erweiterte Modus für erfahrene Benutzer gewählt werden kann. Die meisten Einstellungen werden im unteren Bereich, sobald eine Einstellung gewählt wird, so gut wie möglich erklärt. Trotzdem ist der erweiterte Modus eher für Fortgeschrittene geeignet. Tools wie das ASUS MyHotkey erleichtern und beschleunigen durch eine individuelle Belegung den Betrieb bzw. das Tweaken des eigenen Systems.



Benchmark

AIDA64

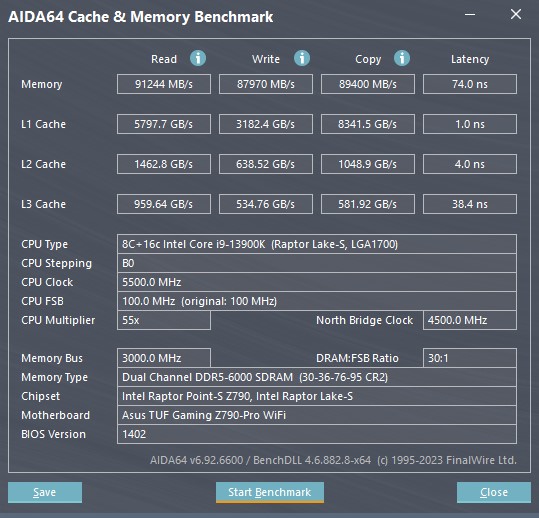

Angefangen mit dem Benchmark bei Arbeitsspeicher mit dem Corsair Dominator Titanium 2x 32 GB bei 6000 MHz mit einer Latenz von 30-36-36-76 erreichen wir 91244 MB/s beim Lesen, 87970 MB/s beim Schreiben, 89400 MB/s beim Kopieren und eine Latenz von 74 Nanosekunden.



CrystalDiskMark & Anvil Storage SSD

Weiter testen wir die Geschwindigkeit unserer M.2 SSD mit CrystalDiskMark und dem Anvil Storage SSD Benchmark. Der Test mit dem CrystalDiskMark zeigt uns eine Lesegeschwindigkeit von 3554,16 MB/s und eine Schreibgeschwindigkeit von 2349,57 MB/s. Zum Vergleich liefert uns der Anvil Storage SSD Benchmark beim Lesen einen Wert von 2976,74 MB/s und eine Schreibgeschwindigkeit von 2048,00 MB/s. Aus Erfahrung können wir berichten, dass Anvil durch ein anderes Testverfahren geringere Werte als CrystalDiskMark erzielt. Die erreichten Geschwindigkeiten sind jedenfalls akzeptabel.



PCMARK10

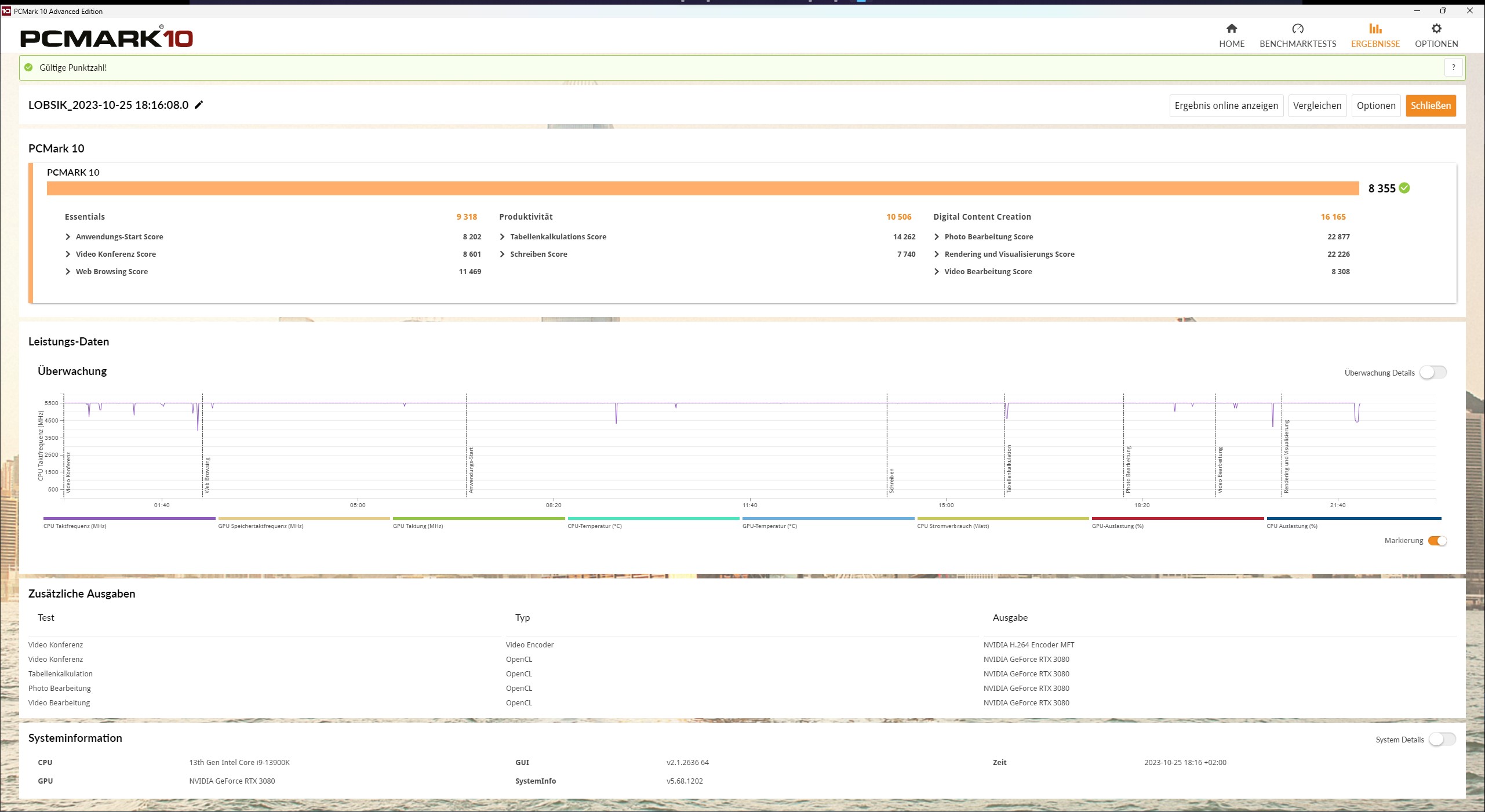

Der PCMARK10 liefert uns eine Simulation für die Anforderungen im Office-Betrieb, in dem Videokonferenzen, Web-Browsing, Tabellenkalkulation, Erstellen von Texten und Fotobearbeitung abgedeckt werden. In diesem Test erreichen wir ganze 8355 Punkte, was mehr als genug für den Office-Betrieb ist.



Cinebench

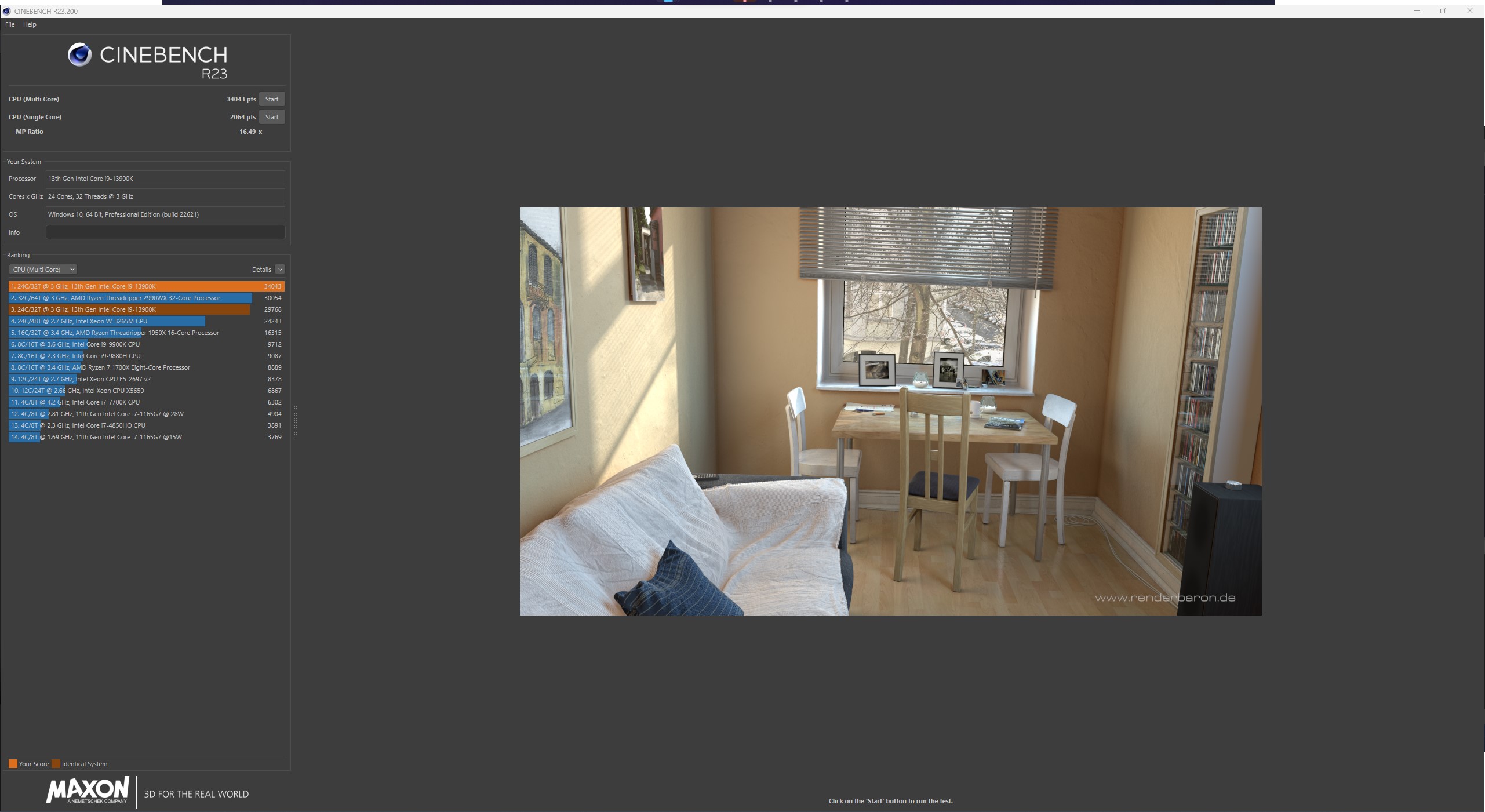

Der Cinebench R23 lässt uns die Leistungsfähigkeit von unserem System überprüfen. Hierbei erreichen wir 2033 Punkte im Single-Core und 29768 Punkte im Multi-Core. So haben wir auch ohne Overclocking der CPU einen „TUFen“ Partner an unserer Seite.



3DMark

Zuletzt lassen wir 3DMark mit dem Fire Strike drüber laufen. Über die Diagramme könnt ihr euch ein Bild von den FPS-Frequenzen, der Temperatur, der CPU-Auslastung und den Taktfrequenzen machen. Die Ergebnisse der Benchmarks können sich unserer Meinung nach sehen lassen.



Fazit

Das TUF GAMING Z790-PRO WIFI ist vollgepackt mit Features, die viel Freiraum für Overclocking und individuelle Einstellungen im BIOS zulassen. Die ASUS-AI-Algorithmen ersparen lästiges Testen und Benchmarking und heben das Overclocking-Level auf ein höheres Niveau mit weniger Aufwand. Sollte das AI-Overclocking und das AI-Cooling II trotzdessen nicht ausreichen, sind weiterhin im BIOS-Expert-Mode alle erdenklichen Einstellungen bis hin zur detaillierten Spannungsanpassung für Enthusiasten möglich, wobei die errechneten Profile der AI schneller an das Übertaktungsziel führen. Automatische Anpassung des Systems erspart hier viel Zeit und liefert eine solide Basis, um das System nach persönlichen Vorlieben bis an die Grenzen zu leiten. So liefert das Board ein ausgeklügeltes Kühldesign mit hohen Temperaturreserven für DDR5 Systeme. Neben den vielen Features und Erleichterungen im BIOS liefert das Z790-PRO WIFI eine herausragende Leistung im Multicore und verbindet die Peripherie zu einer optimalen Kommunikationseinheit auch durch die hauseigene Software Armoury Crate. In diesem Sinne sprechen wir für dieses Mainboard absolut eine Empfehlung aus.


Pro:
+ Solide Verarbeitung
+ 4 M.2 Slots
+ Herausragende Spannungsversorgung
+ Hohe Anzahl an PWM-Anschlüssen
+ Bequeme Q-Release Funktion
+ Großzügige Back- und Front-I/O
+ Hohe Standards bei Verbindungsmöglichkeiten
+ Intelligente Overclocking-Funktionen

Neutral:
+/- Treiber auf CD-Rom

Kontra:
–
