Corsair hat mit der Einführung der neuen iCUE LINK TITAN RX ein All-in-One-Wasserkühlungssystem konzipiert, das über eine neu gestaltete Pumpe sowie eine optimierte Kühlplatte verfügt. Des Weiteren zeichnet sich dieses Modell durch ein innovatives Design des Pumpendeckels aus und ist bereits mit den aktuellsten iCUE LINK RX RGB-Lüftern ausgestattet. Ein herausragendes Merkmal stellt das neuartige „CapSwap“-System dar, welches sowohl mit bestehenden als auch zukünftigen Pumpenköpfen kompatibel ist. Somit wurde nicht nur die AiO selbst modifiziert; auch der Name wurde entsprechend angepasst: iCUE LINK TITAN 360 RX RGB – wobei „iCUE LINK“ auf das zugrunde liegende System verweist; „TITAN“, den Namen der Produktserie darstellt; „360“, die Größe des Radiators angibt; und „RX RGB“, sich auf die im Lieferumfang enthaltene Lüfter-Serie bezieht. Radiatoren sind in den Größen von 240 mm bis zu 420 mm erhältlich sowie in Schwarz oder Weiß abhängig von der jeweiligen Radiatoren Größe. Im Folgenden möchten wir euch, die iCUE LINK TITAN 360 RX RGB in der schwarzen Variante präsentieren und deren praktische Leistungsfähigkeit im nachfolgenden Test mal näherbringen. Alles Weitere lest ihr weiter unten.
Verpackung, Inhalt, Daten
Verpackung
Corsair verpackt die Produkte in einer schwarz-gelben Kartonage mit dem Zusatz iCUE LINK und bereits oberseitig wird das Produkt als Bild dargestellt, als Zusatz der Verweis auf iCUE LINK. Unterseitig ist der Verpackungsinhalt aufgelistet, die Spezifikationen in Form einer Tabelle und zahlreiche Prüfzeichen sind zu sehen.
Auf einer der Langseiten, die im typischen Corsair-Gelb gehalten ist, befinden sich neben den Features in Englisch, die Abbildung der AiO nebst Maße, noch eine detaillierte Spezifikation der iCUE LINK TITAN 360 RX RGB in acht unterschiedlichen Sprachen. Die andere Seite zeigt lediglich die AiO, die als Bild abgelichtet ist.
Inhalt
Zurück
Vor

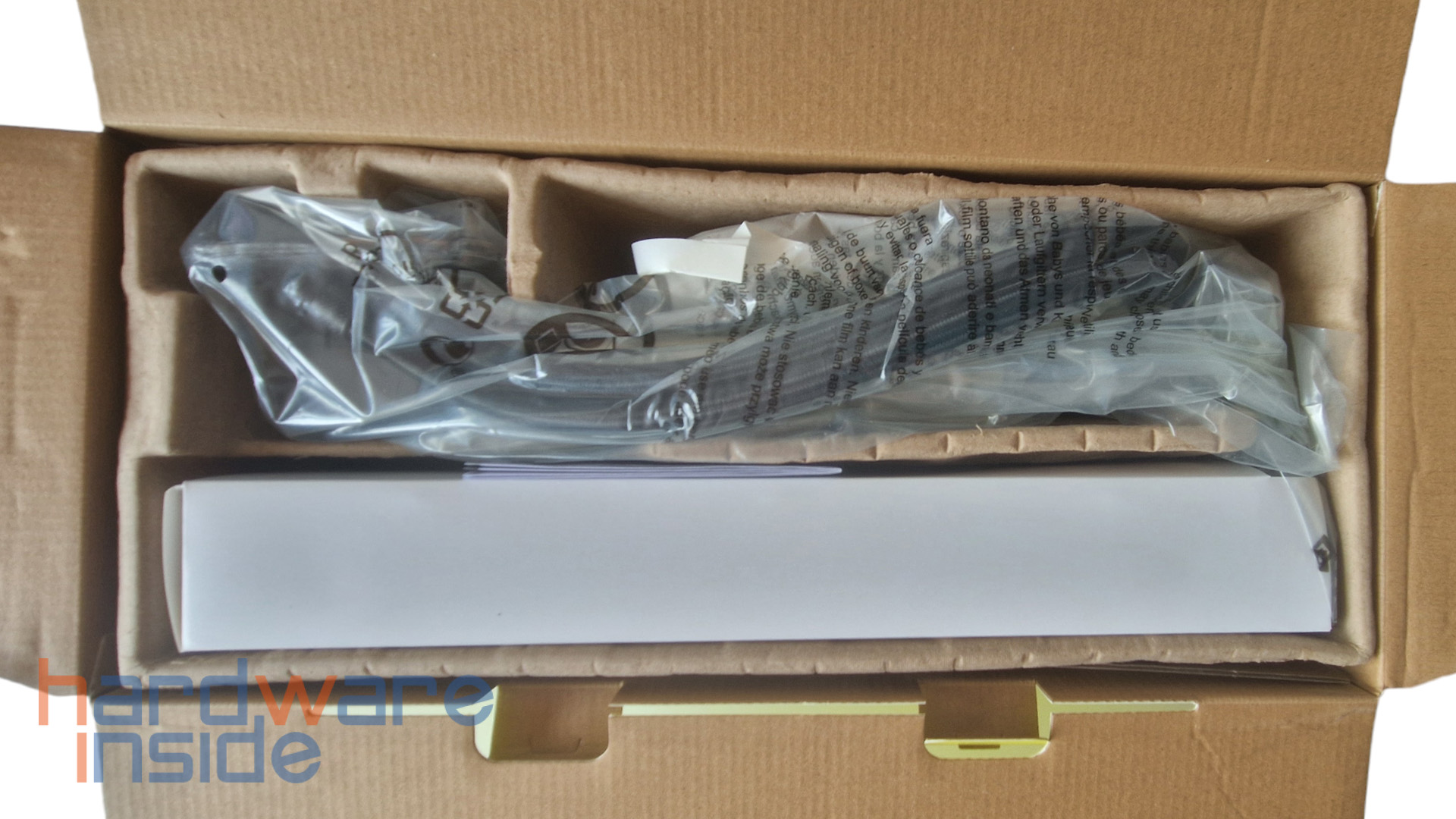

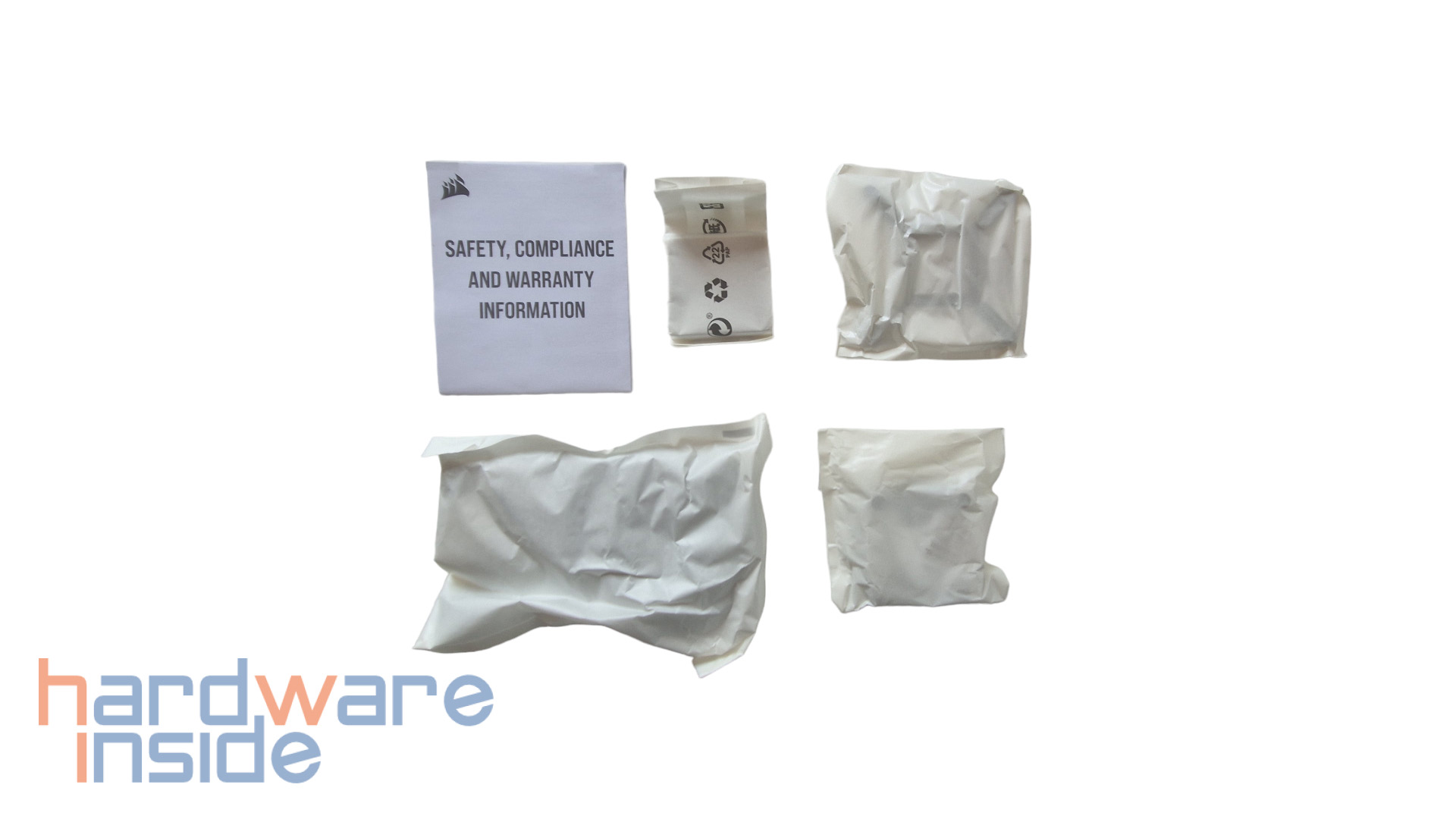

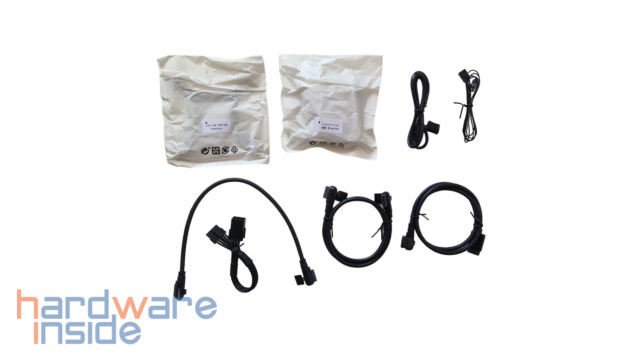

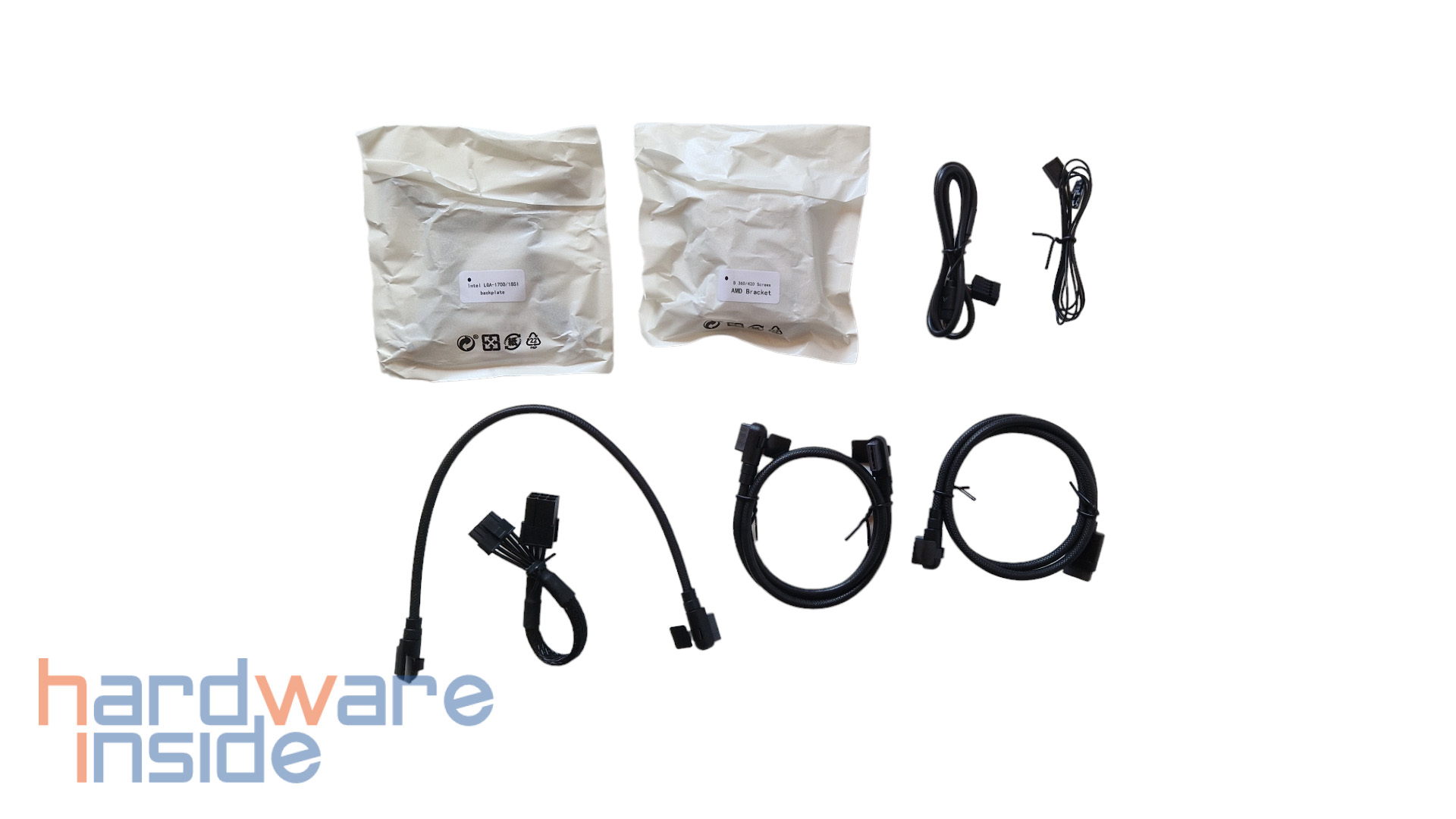

Neben der iCUE LINK TITAN RX 360 RGB, die sicher in zwei Plastikbeuteln verpackt ist, wird der Radiator zusätzlich von einer Kartonage geschützt. Außerdem befindet sich noch folgendes Zubehör im Lieferumfang:
3x iCUE LINK RX120 RGB-Lüfter (vorinstalliert)
1x iCUE LINK System-Hub
Montagekit für alle modernen CPU-Sockel
Befestigungsschrauben für Lüfter und Kühler
Garantie & Sicherheitsdatenblatt
Daten
Technischen Daten – Corsair iCUE LINK TITAN 360 RX RGB
Lüftergröße: 120 x 120 x 25 mm Lüfterlager: Magnetische Kuppel Drehzahl: 300-2.100 U/MIN ±10 % Luftdurchsatz: 10,4-73,5 CFM Luftdruck: max. 0,12-4,33 mm-H2O Lautstärke: 10-36 dB(A)
Garantie
6 Jahre
Details
Radiator

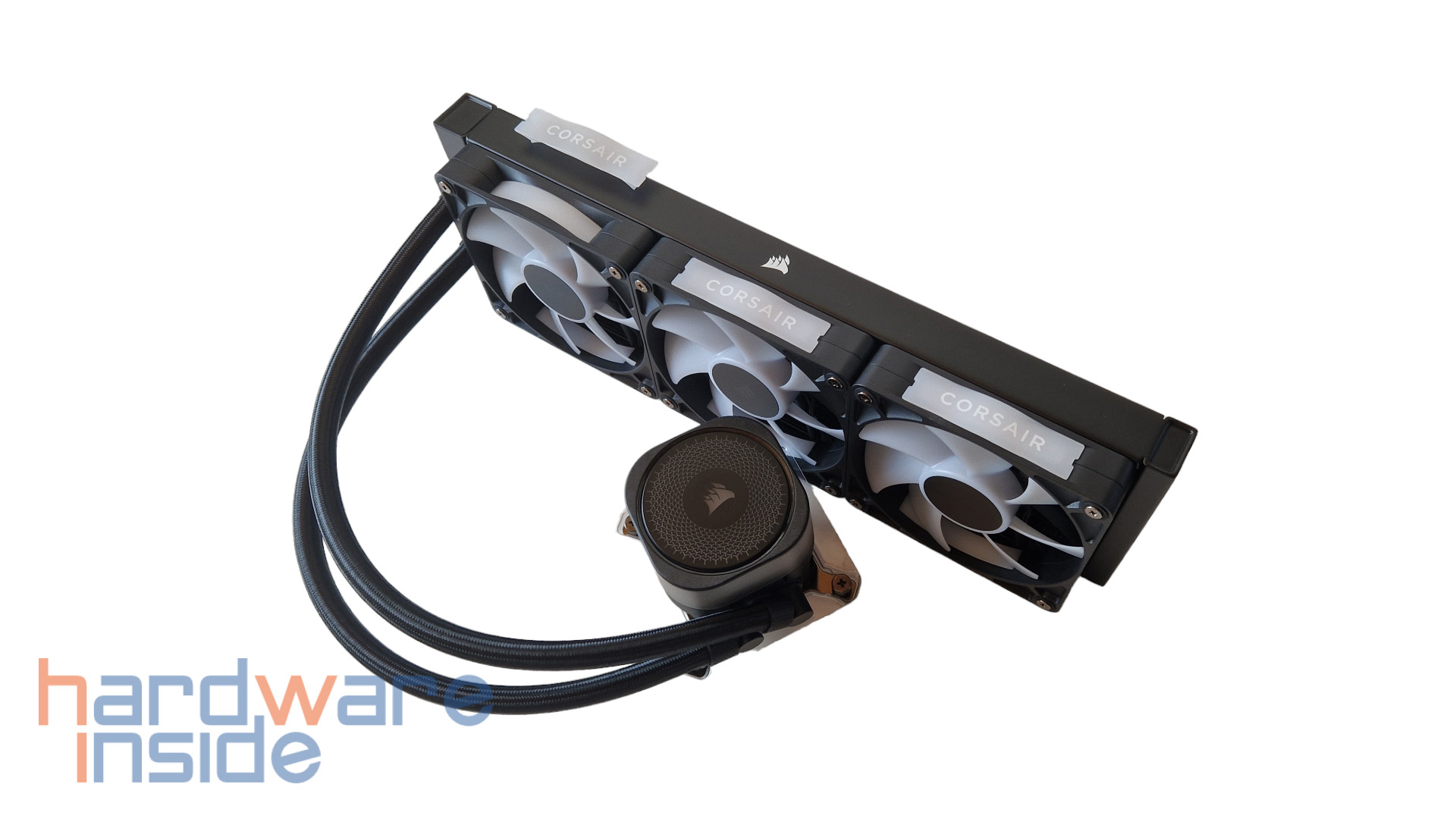

Die Verarbeitung des Radiators ist ohne Makel und sauber in einem schwarzen Ton gehalten, wie man es von Corsair kennt. Wie schon bei der H150i-Variante sieht Corsair vor, die drei RX120 RGB Lüfter aber Werk zu montieren. An der Front und der Rückseite ist das Corsair-Logo in Silber angebracht.
Pumpengehäuse
Zurück
Vor

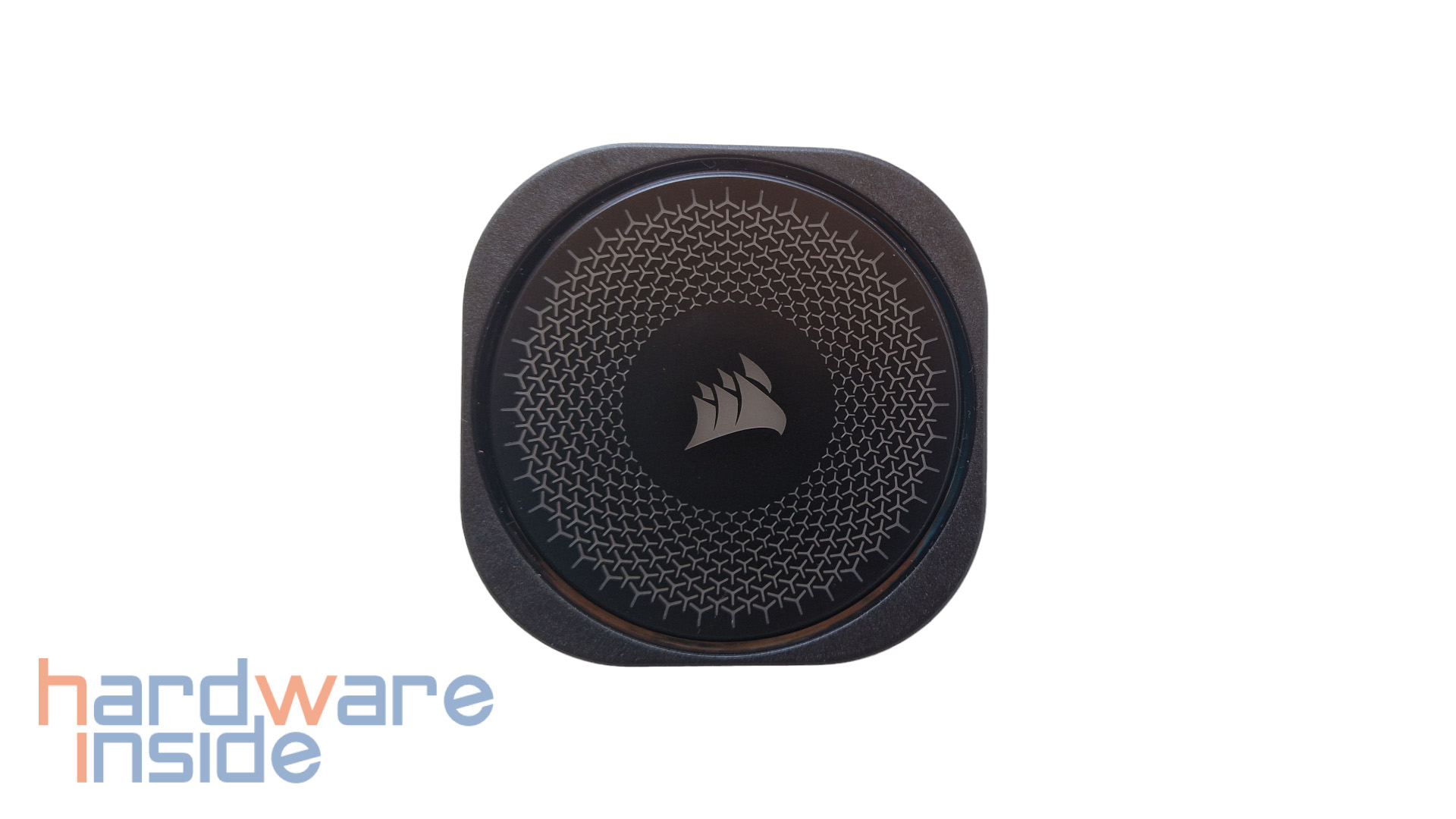

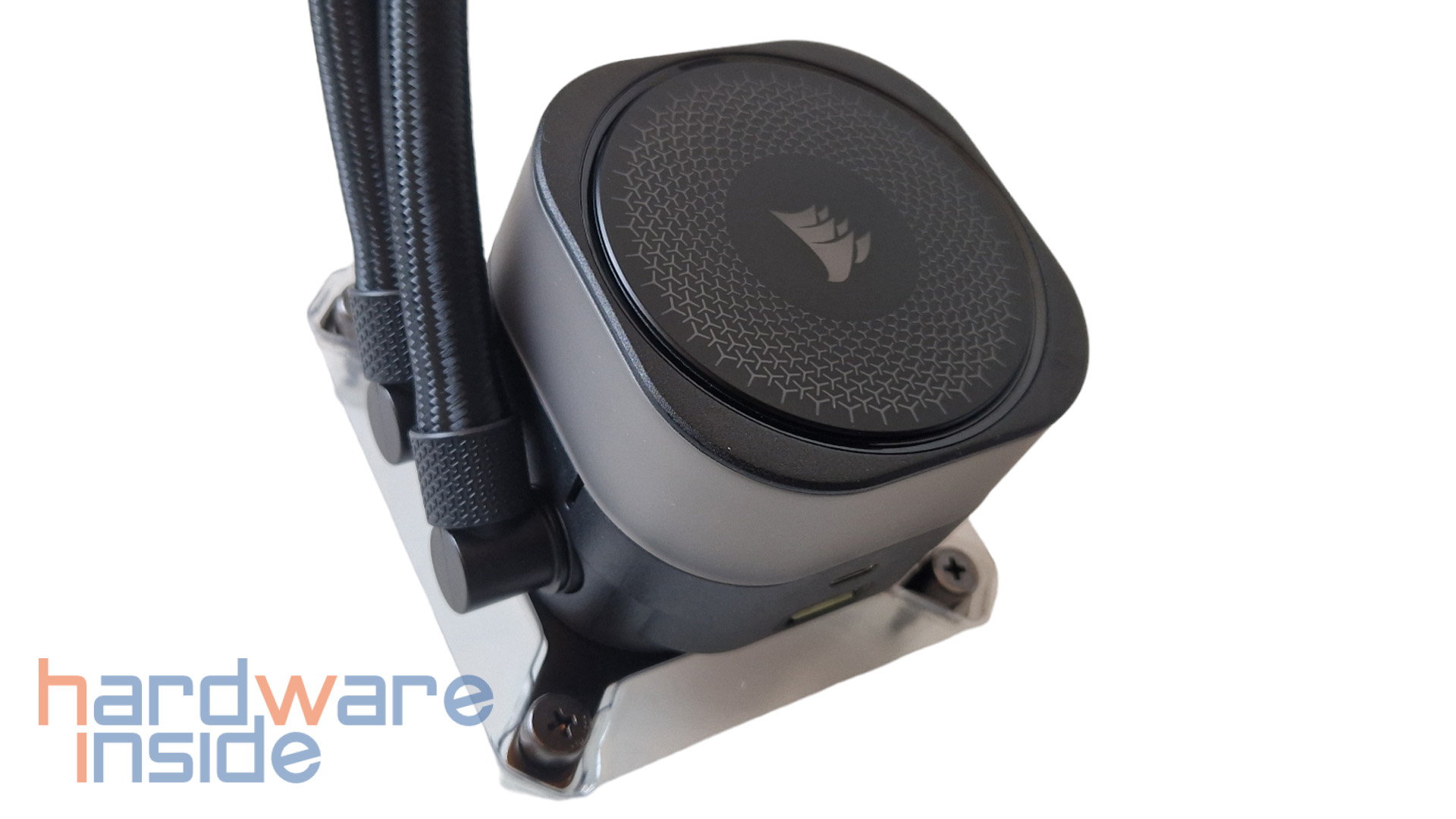

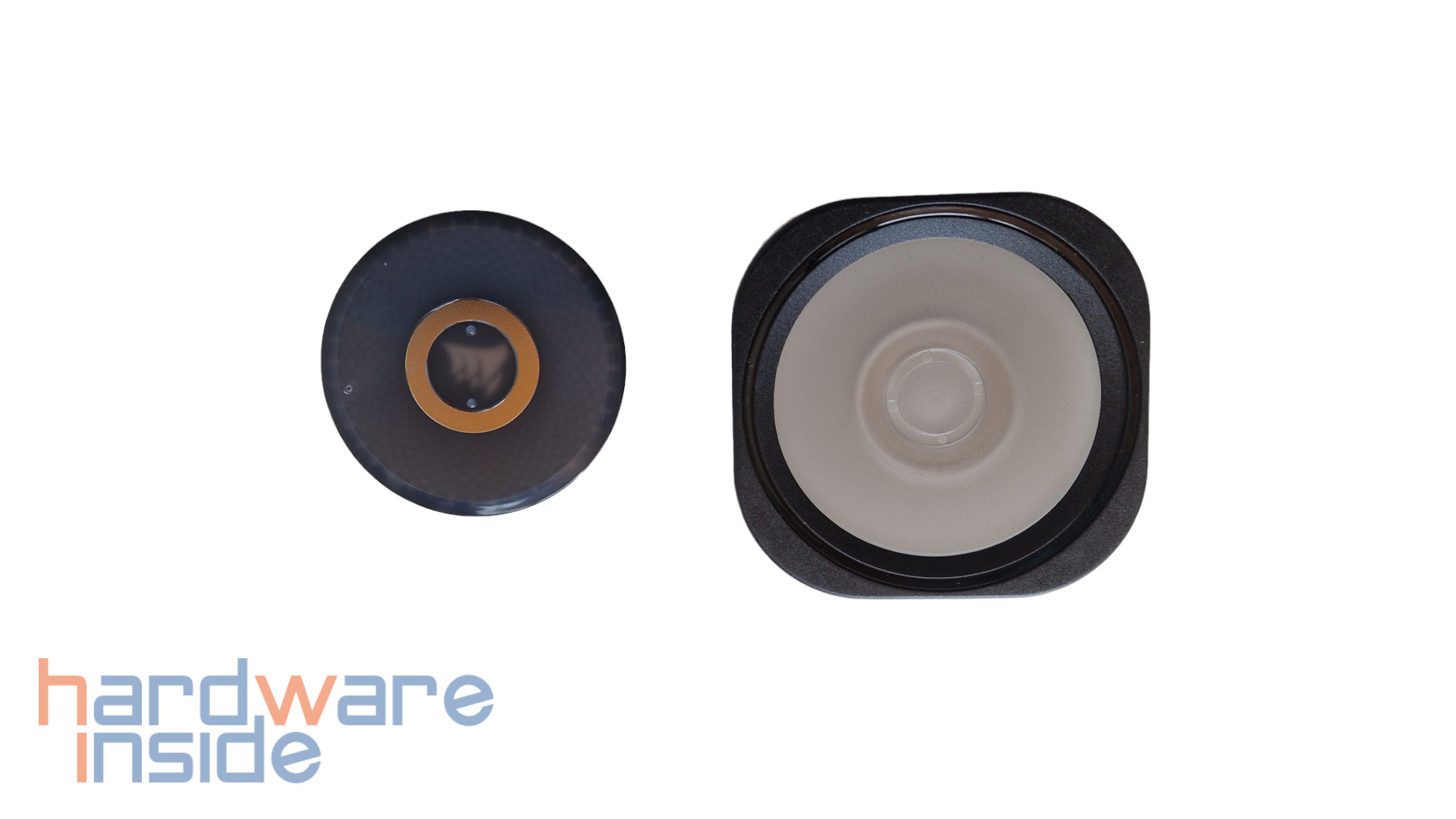

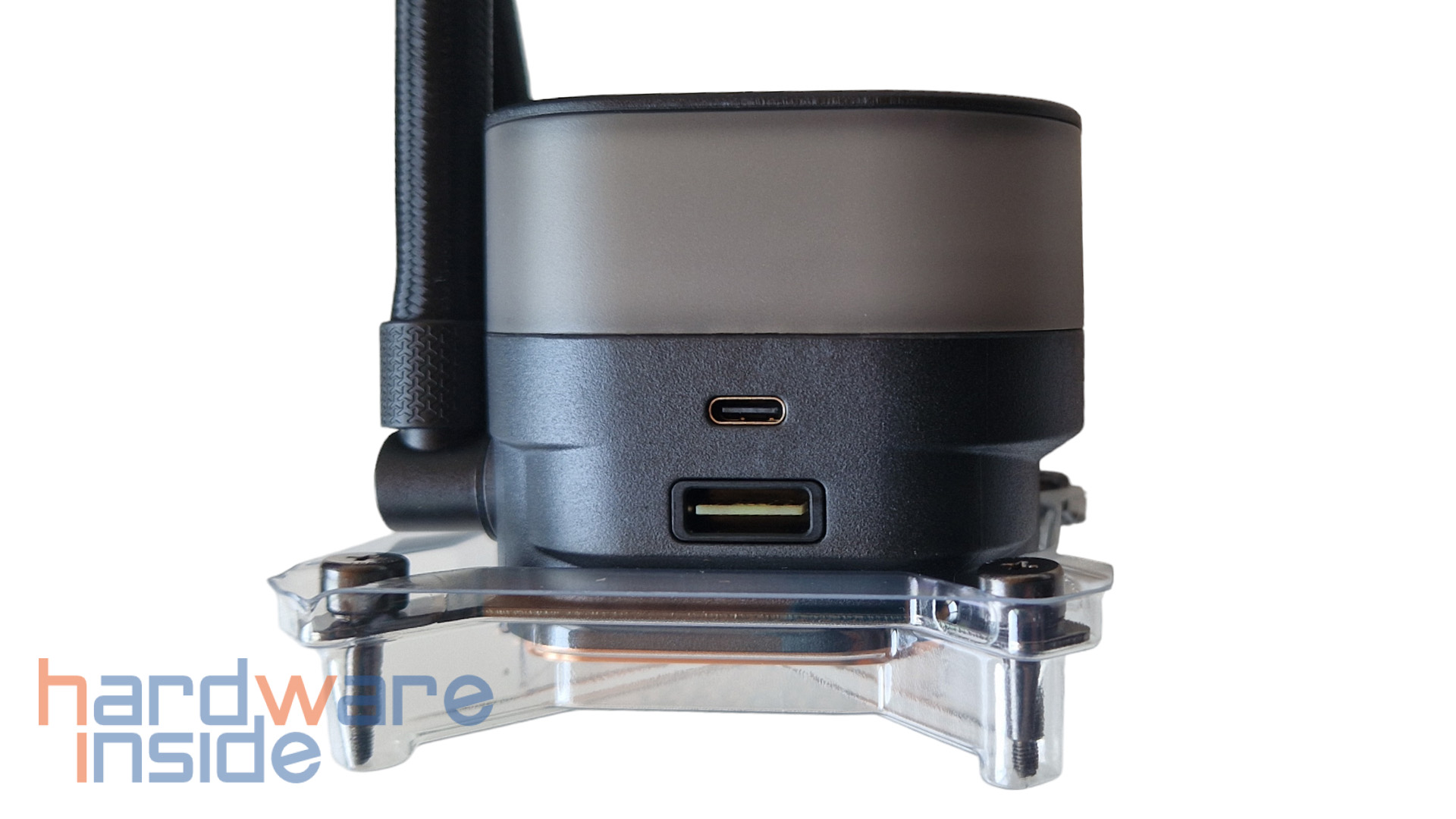

Das Pumpengehäuse selbst, ist aus schwarzem Acryl gefertigt. Im Auslieferungszustand ist die Oberseite in einem dunklen Grau gehalten, besser hätte man einen harmonischen Übergang nicht wählen können, der einem sofort ins Auge springt. Die runde Abdeckung oberhalb, ist mit einem dreidimensionalen Muster und dem mittig angebrachten Corsair-Logo versehen, und zugleich abnehmbar. Sie wird unterhalb von einem Magneten gehalten. In 90° Schritten drehbar, welches den Einbau im Nachhinein vereinfachen kann. An der Stirnseite des Pumpengehäuses sind ein iCUE LINK active Port und ein USB-C-Anschluss platziert, zur Steuerung des RGBs sowie der Pumpen und Lüftereinheit. Im Inneren kommt eine 3-Phasen-Pumpe zum Einsatz, die zwei wesentliche Vorteile mit sich bringt; zum einen eine höhere Durchflussrate und zum anderen die Effizienz, welche wir später im Test noch erfahren werden.

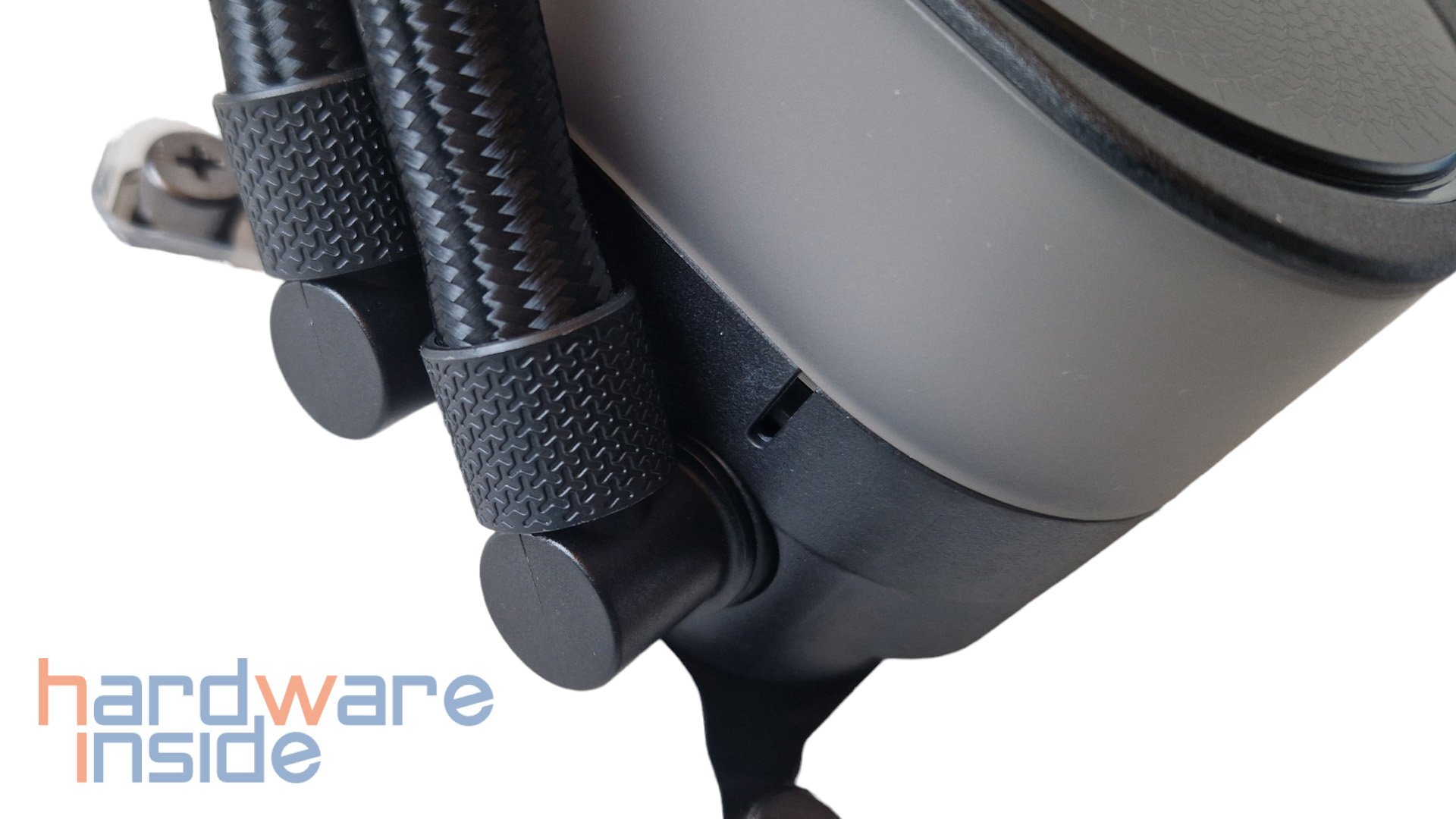

Am Pumpengehäuse selbst, sind die gesleevten Schläuche mit 90° Fittingen befestigt, welches zum einen den Einbau vereinfacht und zum andren sind die 450 mm langen Schläuche flexibler beim Einbau der AiO. Was sofort auffällt, ist die Länge der Schläuche vom Radiator zum Kühlkörper, die 450 mm umfassen.
Konvexe Kühlplatte
Die Kühlplatte der iCUE LINK TITAN 360 RX RGB ist konvex gefertigt. Das heißt, je näher die Form der Oberfläche der Kühlplatte an die Form der CPU kommen kann, desto besser. Aus diesem Grund haben die TITAN RX AiOs jetzt eine selbstentwickelte Coldplate mit besserer Performance als aller bestehenden Kühlungen aus dem Hause Corsair. Die Kombination mit dem Druck, der während des Montageprozesses ausgeübt wird, maximiert den Kontakt mit der CPU. Ab Werk ist die Wärmeleitpaste – XTM70 bereits aufgetragen.
iCUE LINK AiO Pumpenkopf Module Upgrade-Kit
Corsair setzt bei der TITAN AiO-Serie auf die „CapSwap“ Systeme und ist somit kompatibel zu allen Bestehenden als auch kommenden Pumpenköpfen und kann kinderleicht entfernt werden. Nachfolgend erläutern wir kurz die drei Pumpengehäuse-Aufsätze.
iCUE LINK AiO Modul GROOVE

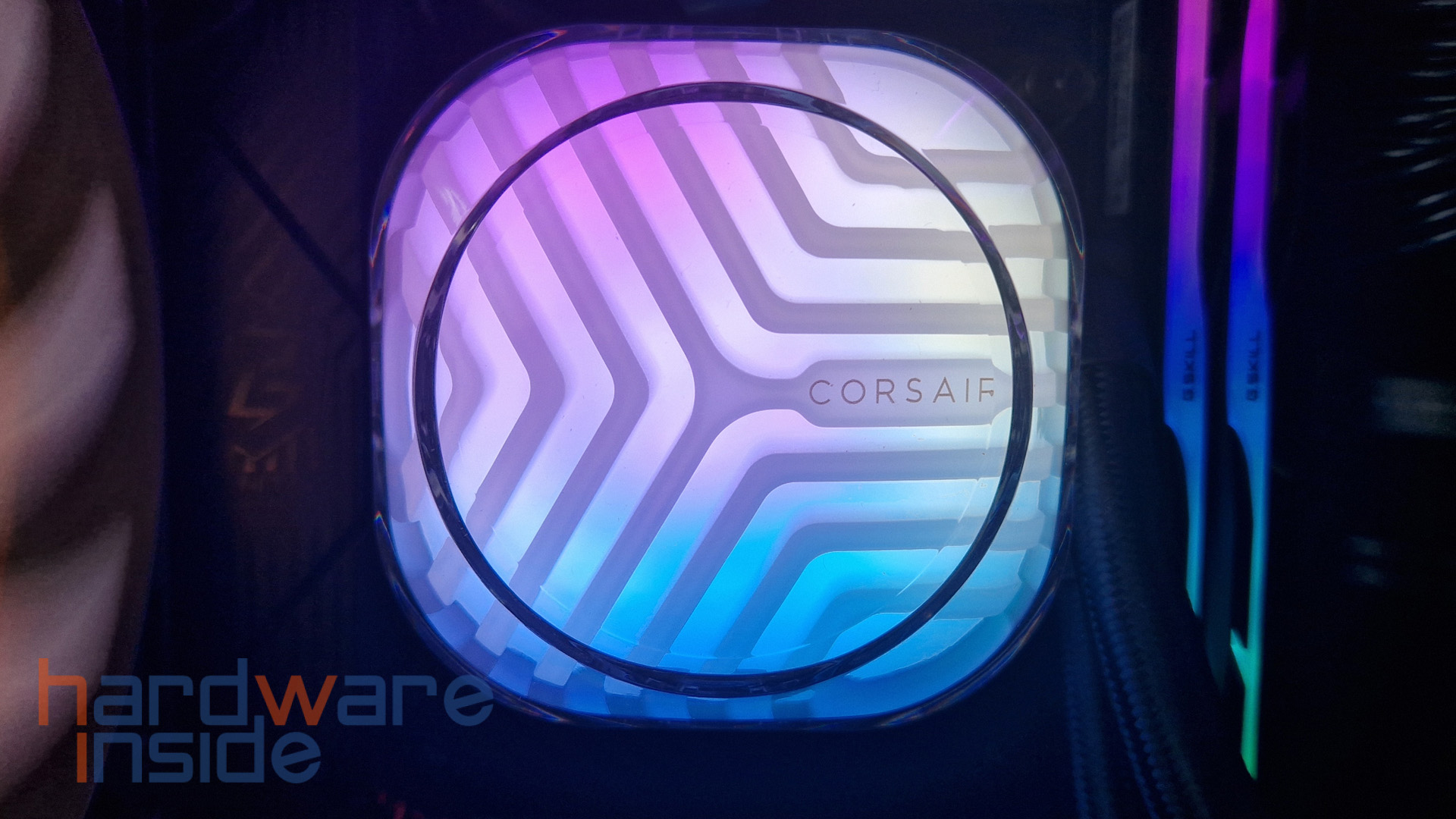

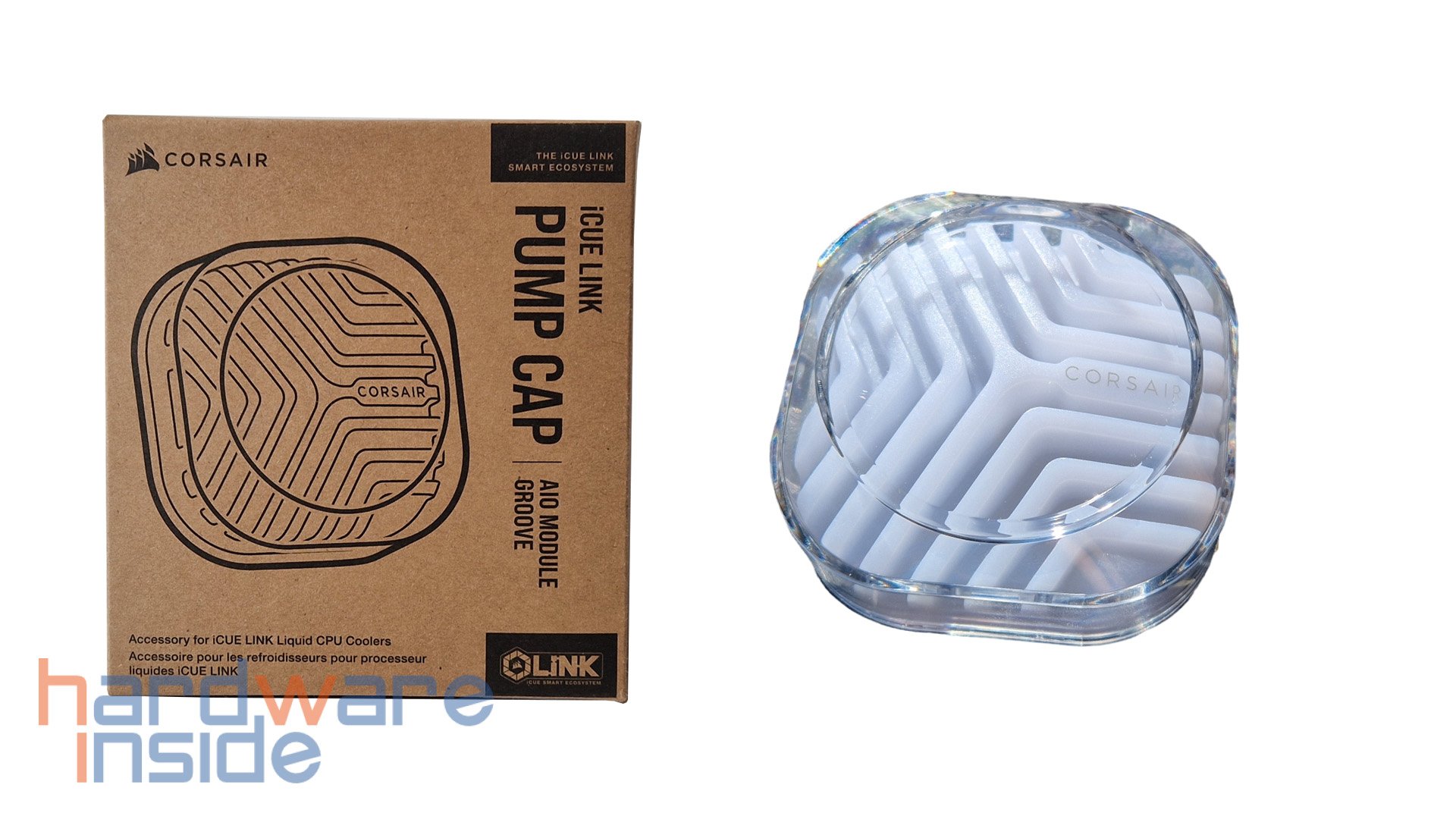

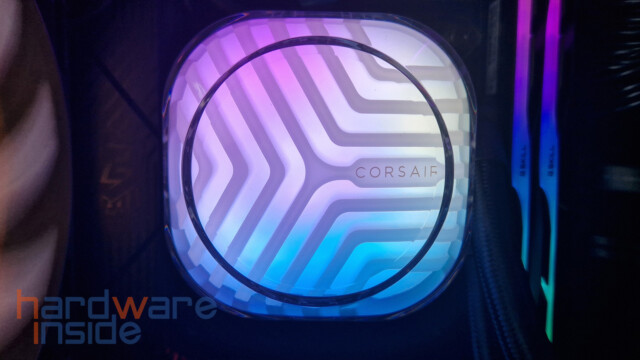

Der Groove-Pumpendeckel ist dreidimensional, mit Rillen und rein vom ästhetischen Aspekt her, ein Upgrade gegenüber der Standard-Version. Die RGB-Beleuchtung streut durch das gerillte Design in der Tiefe und sorgt zugleich für einen dynamischeren Look im Vergleich zu den Standard-Pumpendeckeln.
iCUE LINK AiO VRM Lüftermodul

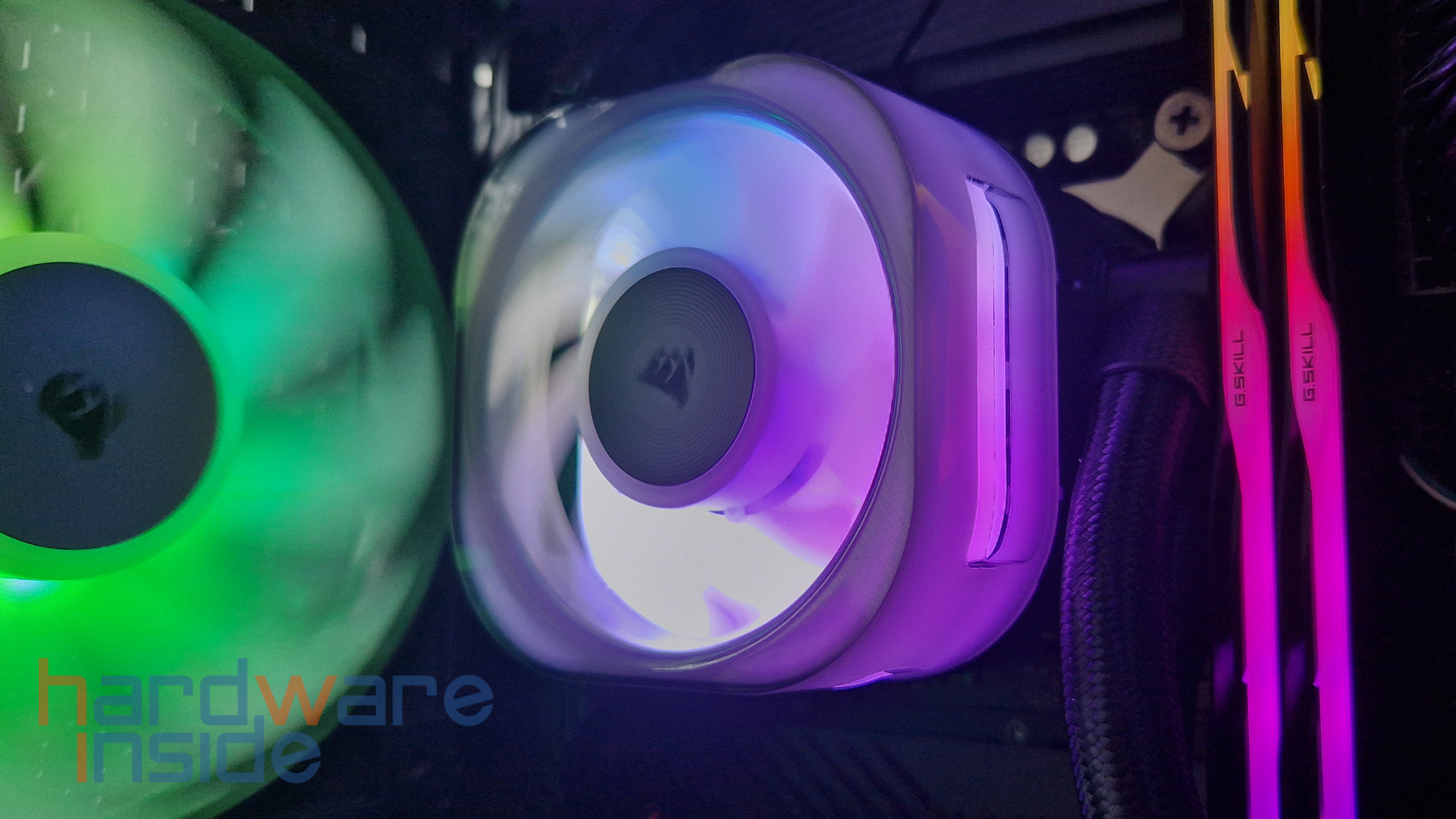

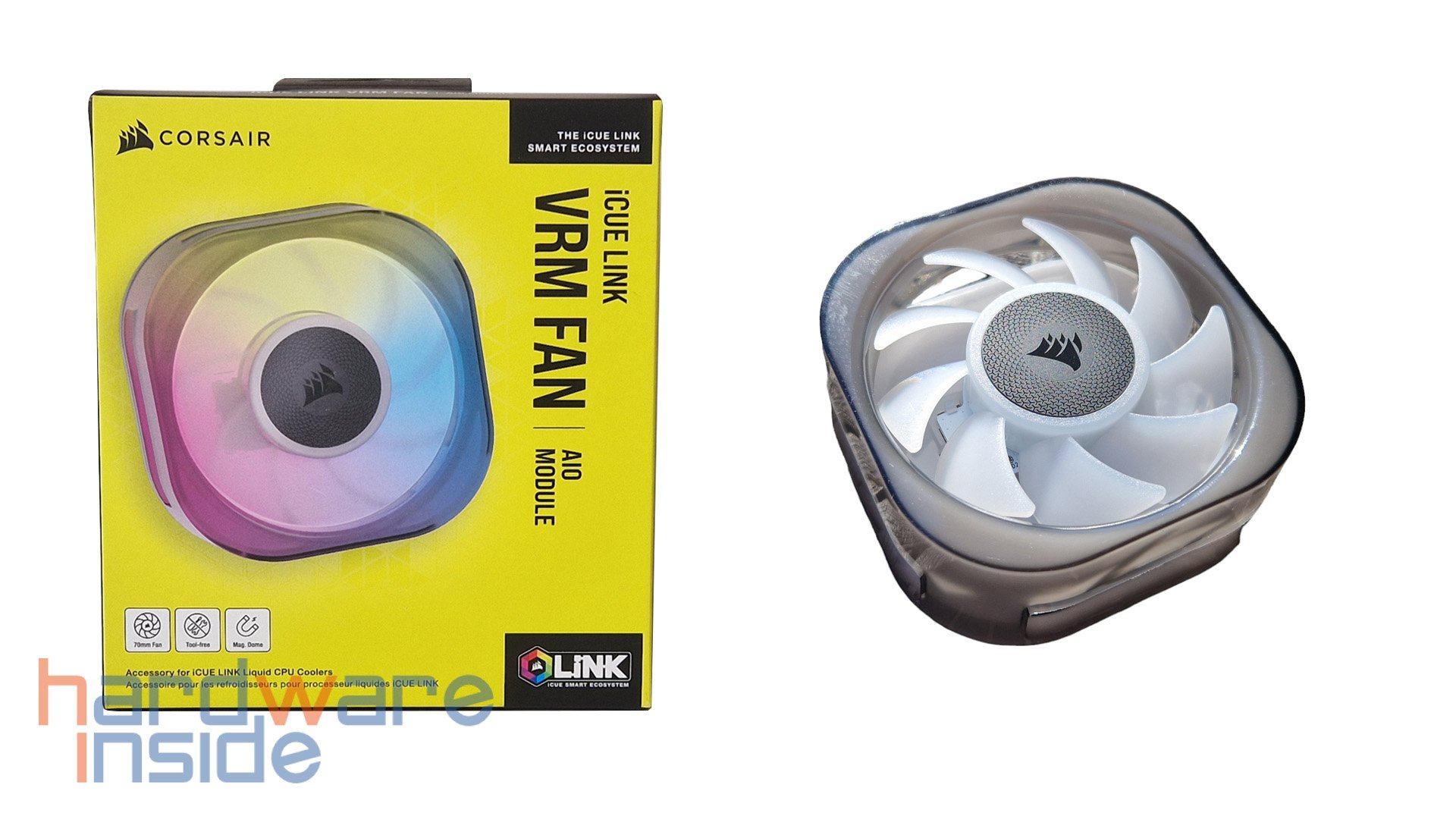

Das Corsair iCUE LINK AiO VRM Fan CapSwap Modul ist ein Pumpendeckel, der mit seinem eingebauten 70 mm-Lüfter mit bis zu 3.000 U/min dreht. Die vier Schlitze auf jeder Seite, sind nach hinten zum Motherboard hin abgewinkelt, wodurch die Komponenten um die CPU herum einen zusätzlichen Luftstrom erhalten (VRMs und Arbeitsspeicher).

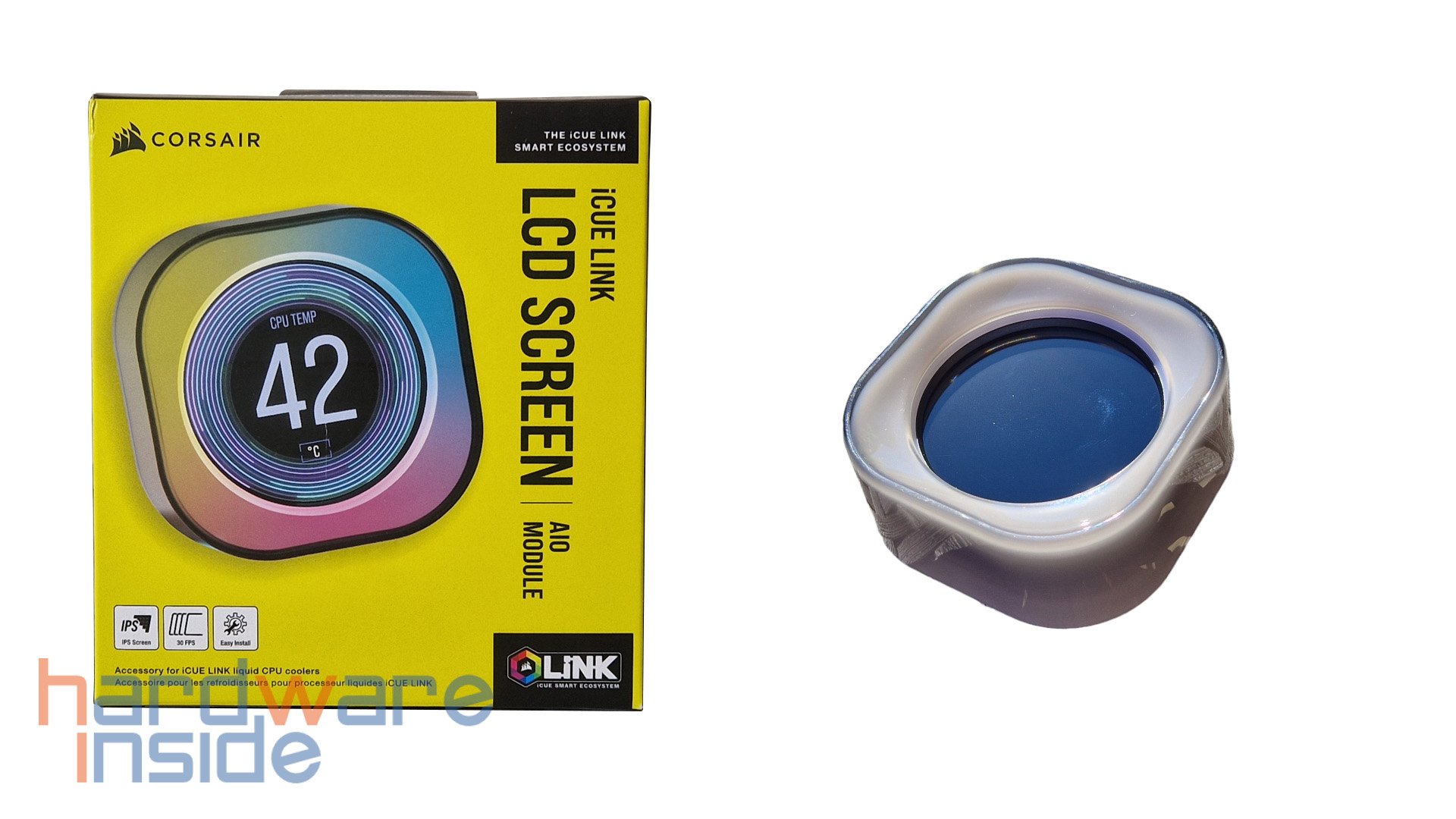

iCUE LINK AiO LCD-Bildschirm

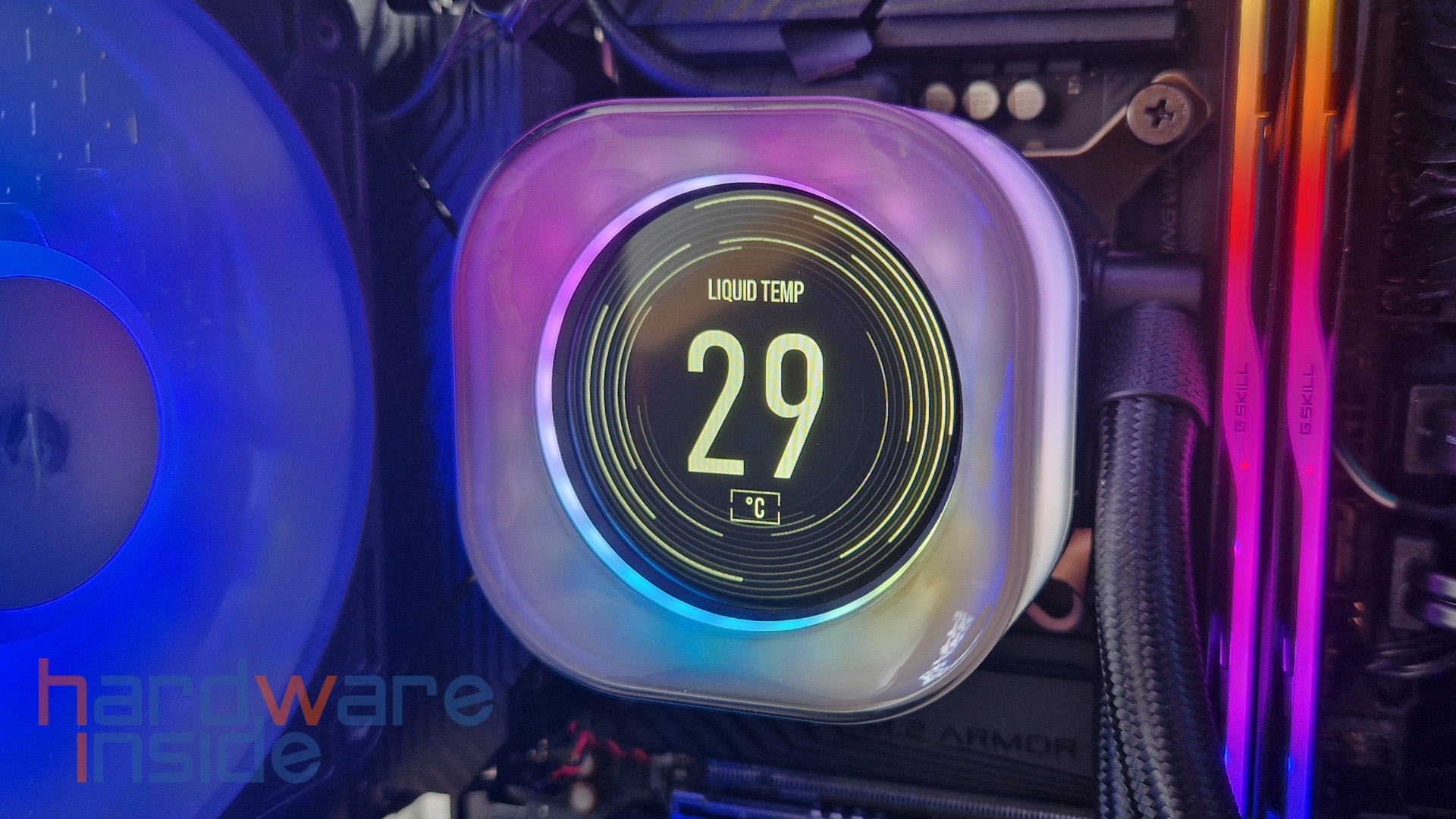

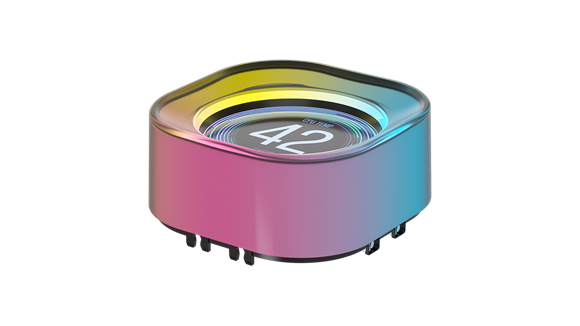

Das LCD Screen Modul aus der iCUE Link Reihe von Corsair bietet ein elegantes Zubehör zur Individualisierung des Wasserkühlungssystems innerhalb der iCUE Softwareumgebung. Der Bildschirm hat eine Größe von lediglich 5,53 cm (2,1 Zoll) und kann neben der Anzeige der CPU-Temperatur auch animierte Grafiken präsentieren. Er verwendet fortschrittliche IPS-Technologie für herausragende Farbdarstellung bei einer maximalen Helligkeit von bis zu 600 cd/m² sowie einer Auflösung von 480 x 480 Pixeln. Das Display wird zusätzlich von insgesamt 24 RGB-LEDs umrahmt, deren Farben individuell konfiguriert werden können. Die Installation gestaltet sich als unkompliziert und werkzeuglos durch ein einfaches Verriegelungssystem; die Steuerung erfolgt direkt über die iCUE LINK Software von Corsair.
Größe: 2.1″ x 2.1″
Bildschirmtyp: IPS-LCD
Auflösung: 480×480
Helligkeit: 600cd/m²
Farbtiefe: 24 Bit
Kompatible Bildformate: PNG, BMP, JPG, JPEG, GIF (GIFs sind auf maximal 30fps begrenzt)
iCUE LINK RX120 RGB-Lüfter
Von Werk aus sind die iCUE LINK RX120 RGB-Lüfter bereits mit vibrationsdämpfenden Pads an allen vier Ecken ausgestattet, um potenzielle Vibrationen zu minimieren und sind bereits auf dem Radiator montiert. Das zentral platzierte Corsair-Logo auf der Lüfternabe rundet das Gesamtbild ab. Corsair setzt bei diesen Lüftern auf Magnetschwebelager für einen geräuscharmen Betrieb. Mit einer maximalen Geräuschentwicklung von 36 dB(A) und einem Luftstrom von 74,6 CFM eignen sich die Lüfter idealerweise nicht nur als Gehäuselüfter, sondern auch für den Einsatz an Radiatoren. Die Drehzahl variiert zwischen minimalen 400 RPM und maximalen 2100 RPM. Die seitlich angebrachte dekorative Abdeckung des RX RGB ist abnehmbar und so kann er mit oder ohne dekorative Abdeckung verwendet werden.
SYSTEM-HUB in Betrieb nehmen/ Corsair iCUE LINK
Zurück
Vor

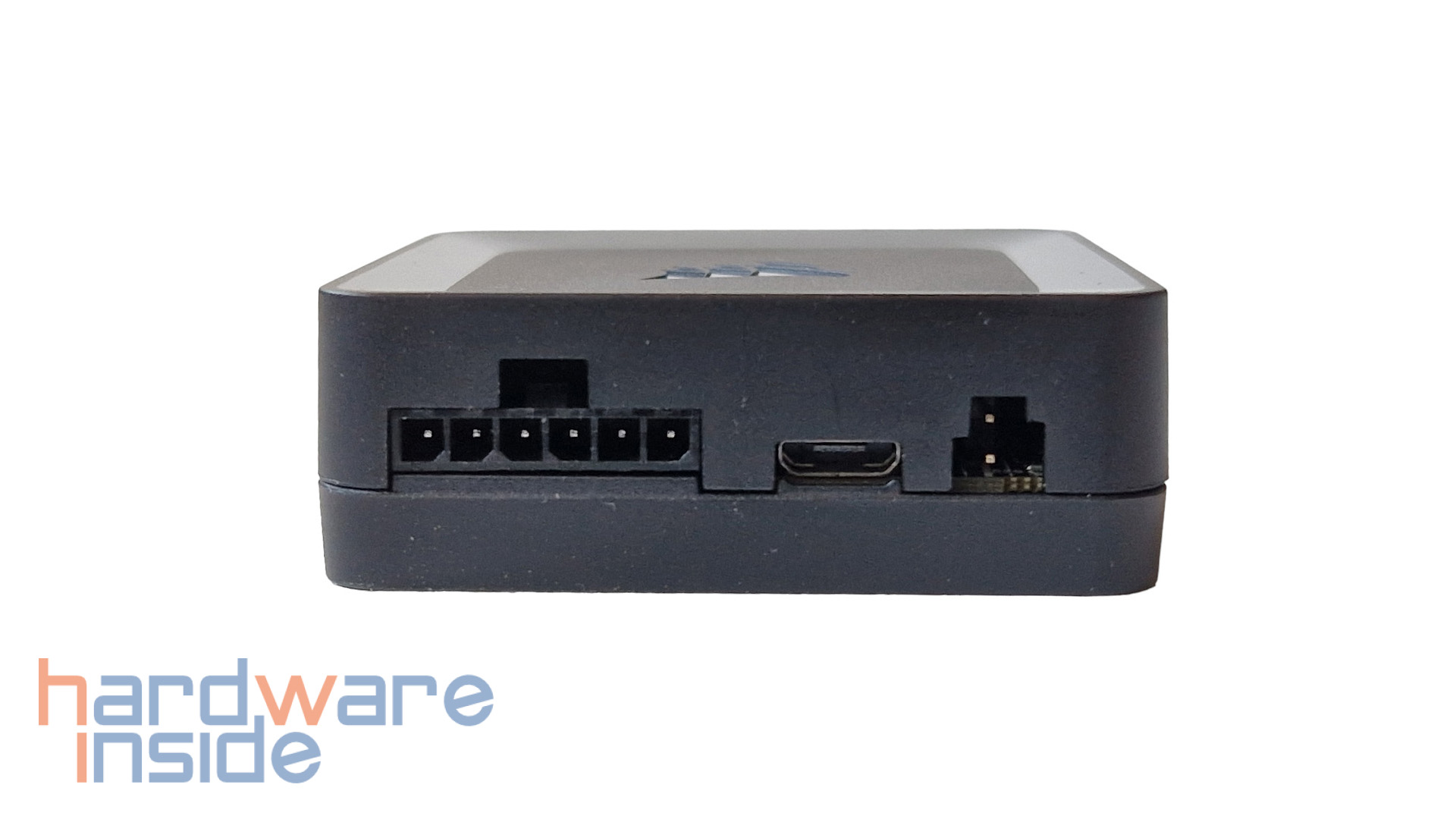

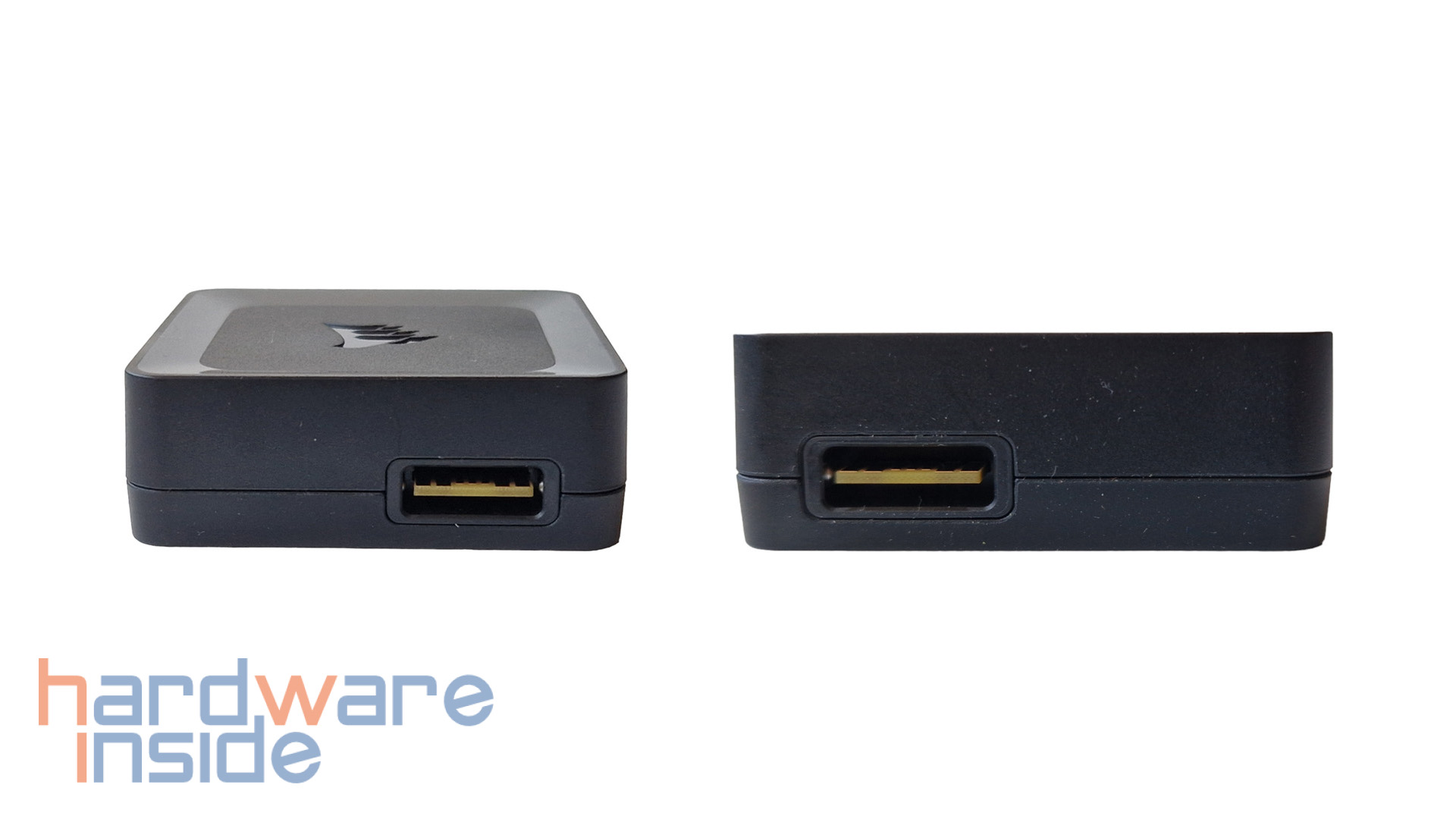

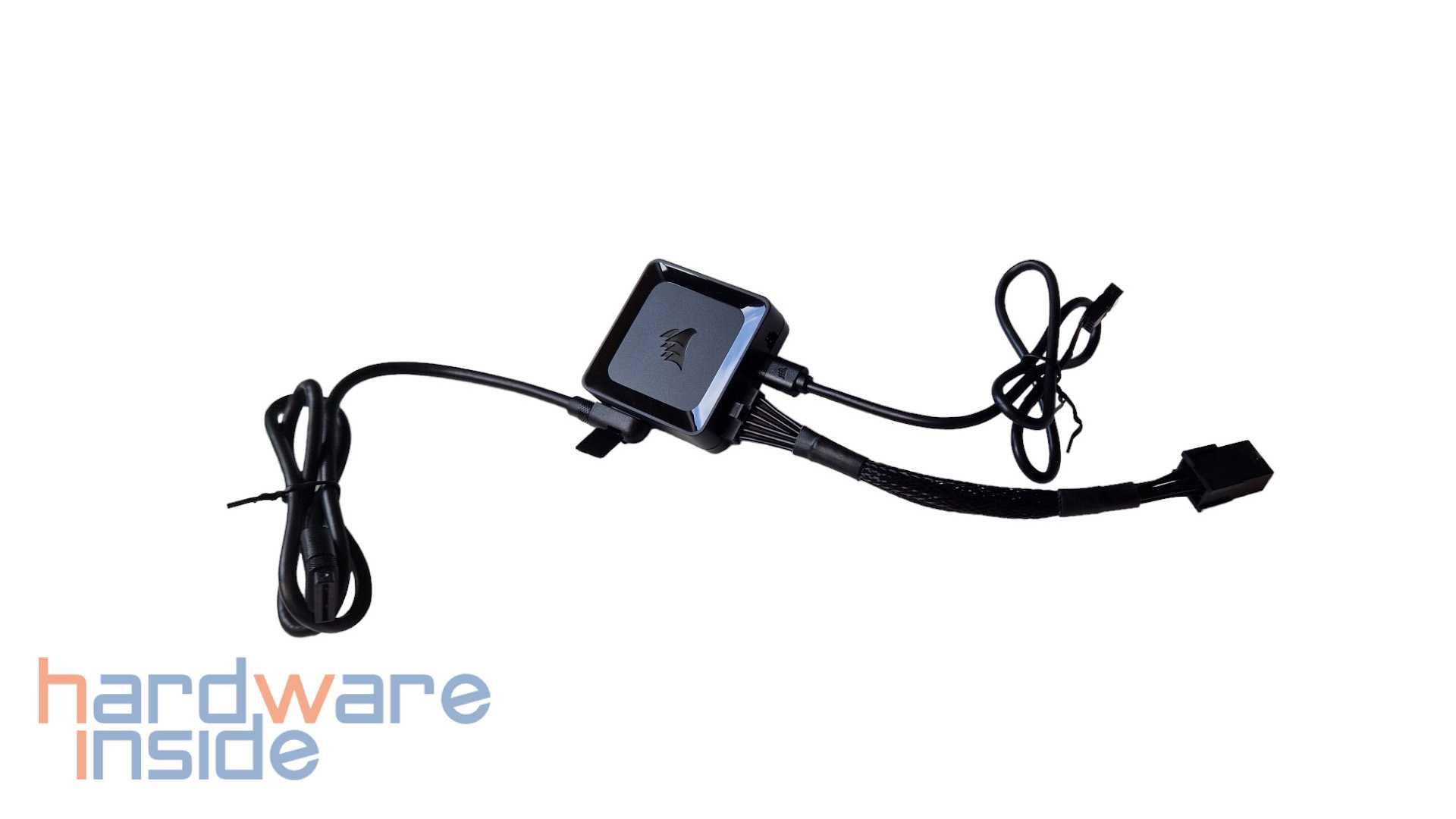

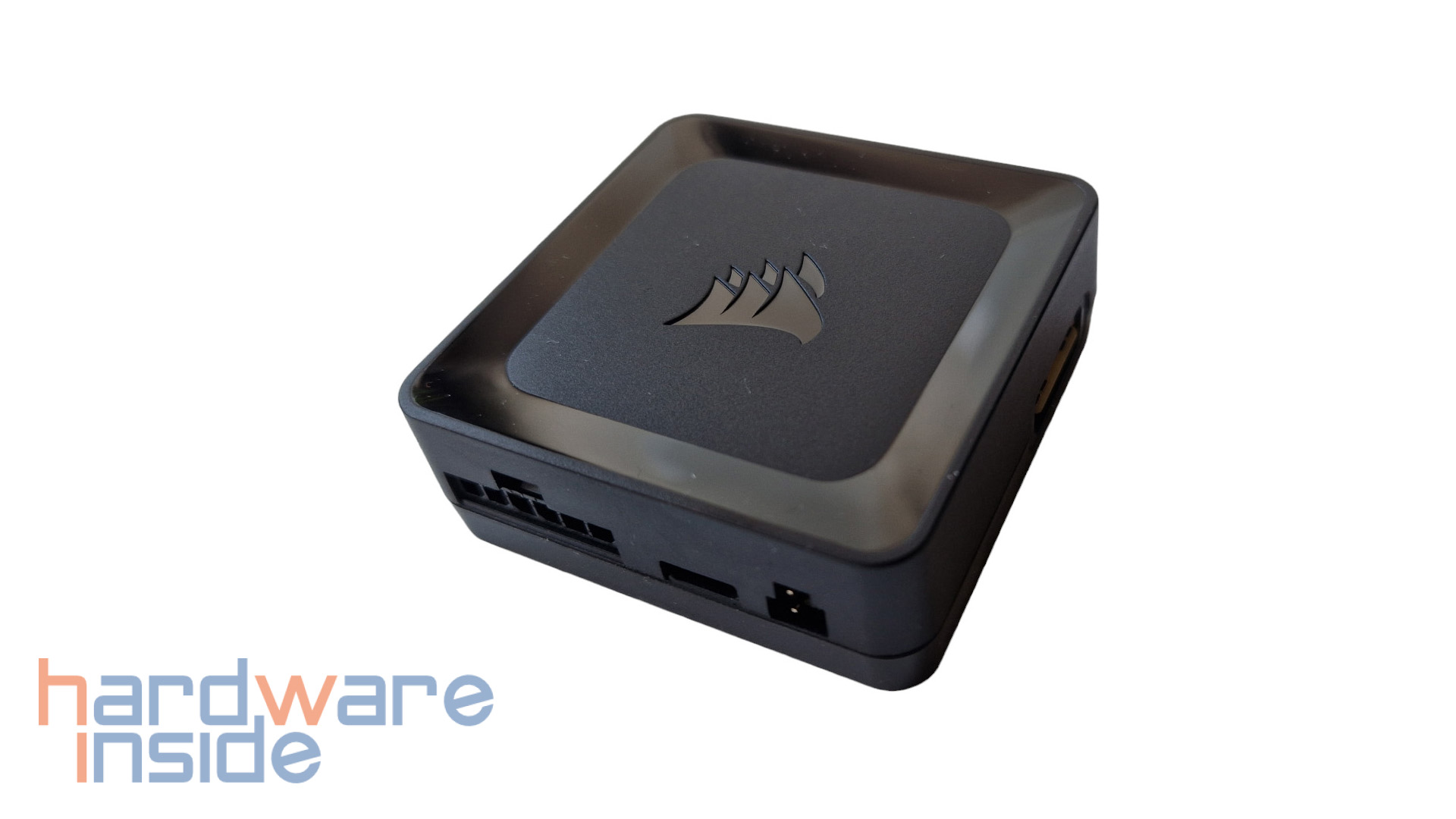

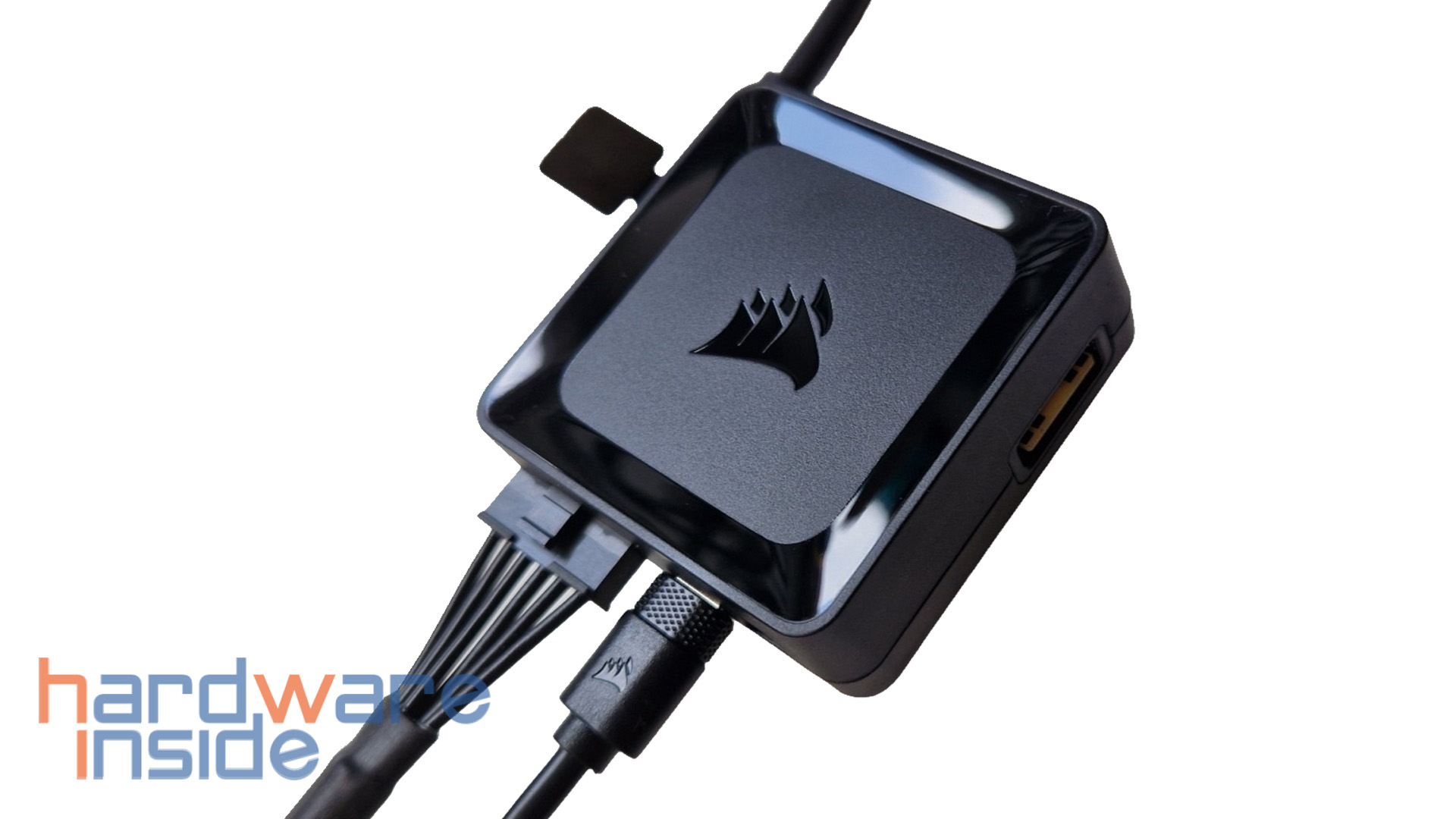

Der System-Hub verfügt über zwei Kanäle, die jeweils eine Unterstützung von bis zu sieben Geräten bieten. Dadurch ergibt sich eine Gesamtkapazität von maximal vierzehn angeschlossenen Geräten im System. Sollten zusätzlich mehr als vierzehn Geräte angeschlossen werden, wird ein zweiter Hub benötigt (separat erhältlich), das dann zufolge hat, dass das Mainboard auch über zwei interne USB-Anschlüsse verfügen muss. Die Verbindung von Lüftern, AiO-Wasserkühlungen und maßgefertigten Kühlungssystemen kann durch iCUE Link mittels eines einzigen in Reihe geschalteten Kabels realisiert werden.
Corsair iCUE LINK

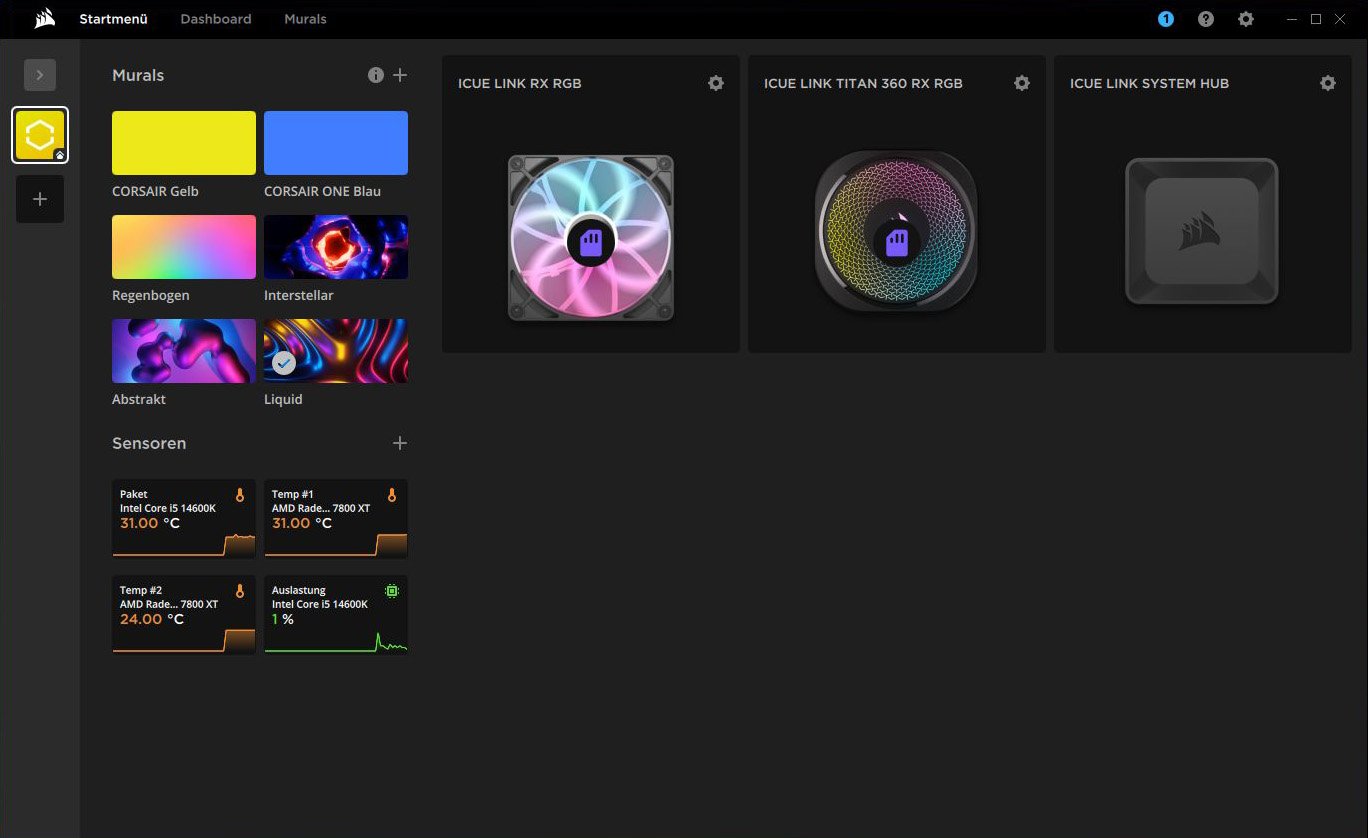

Hauptseite
Nicht nur die Sensoren der installierten Hardware und die anpassbaren Mural-Effekte sind auf der Hauptseite zu sehen, sondern auch sämtliche verbundene Geräte von Corsair. Im oberen rechten Bereich befindet sich das Zahnradsymbol, über das man in die Einstellungen gelangt, um manuelle Software- oder Firmware-Aktualisierungen durchzuführen.
iCUE LINK AiO LCD-Bildschirm
Zurück
Vor

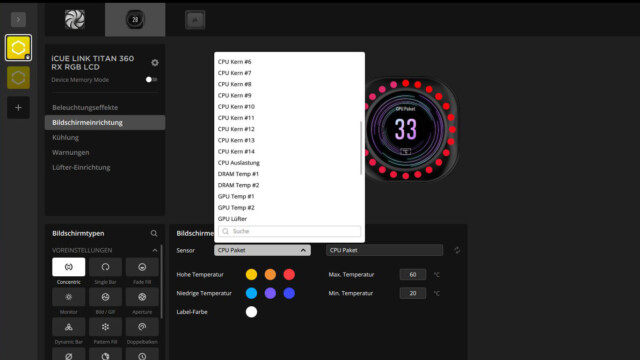

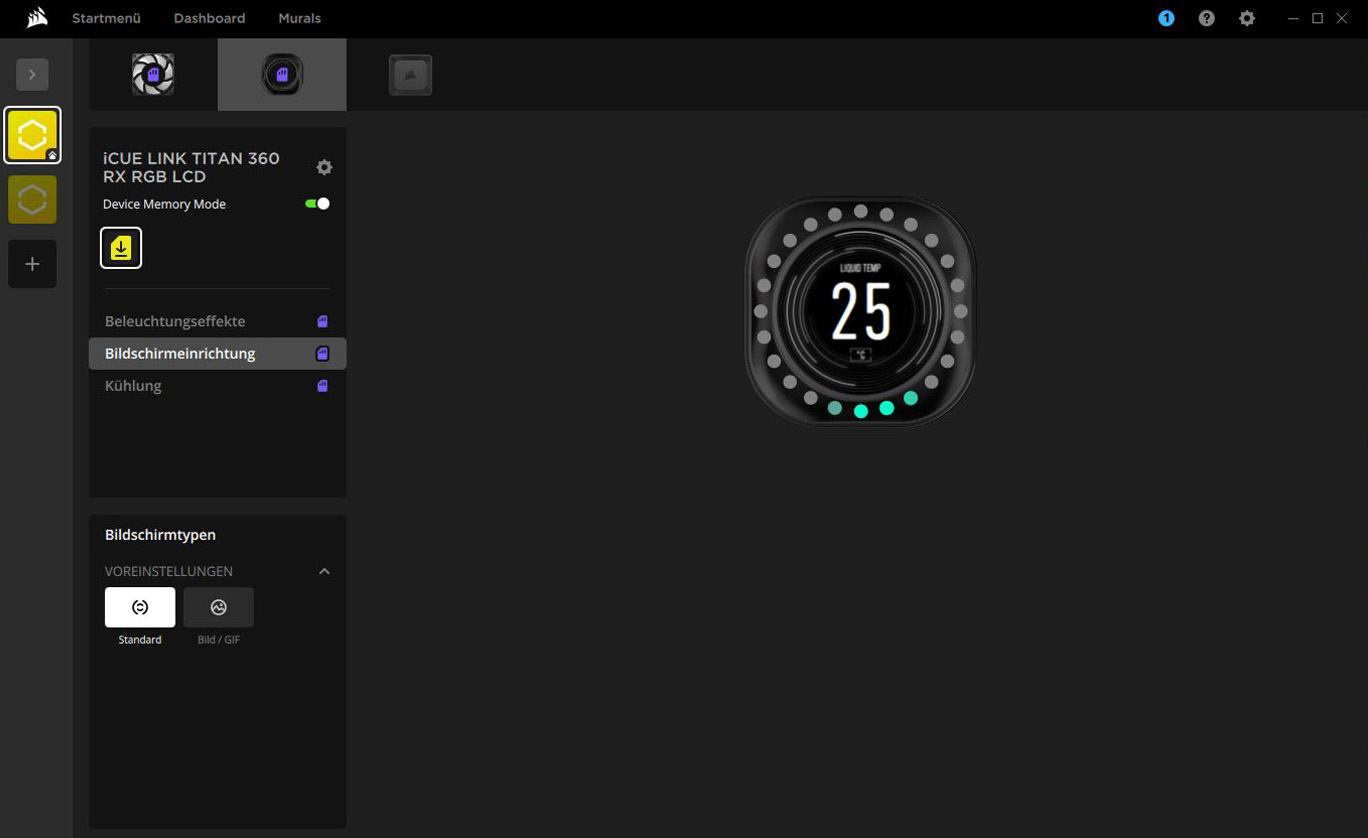

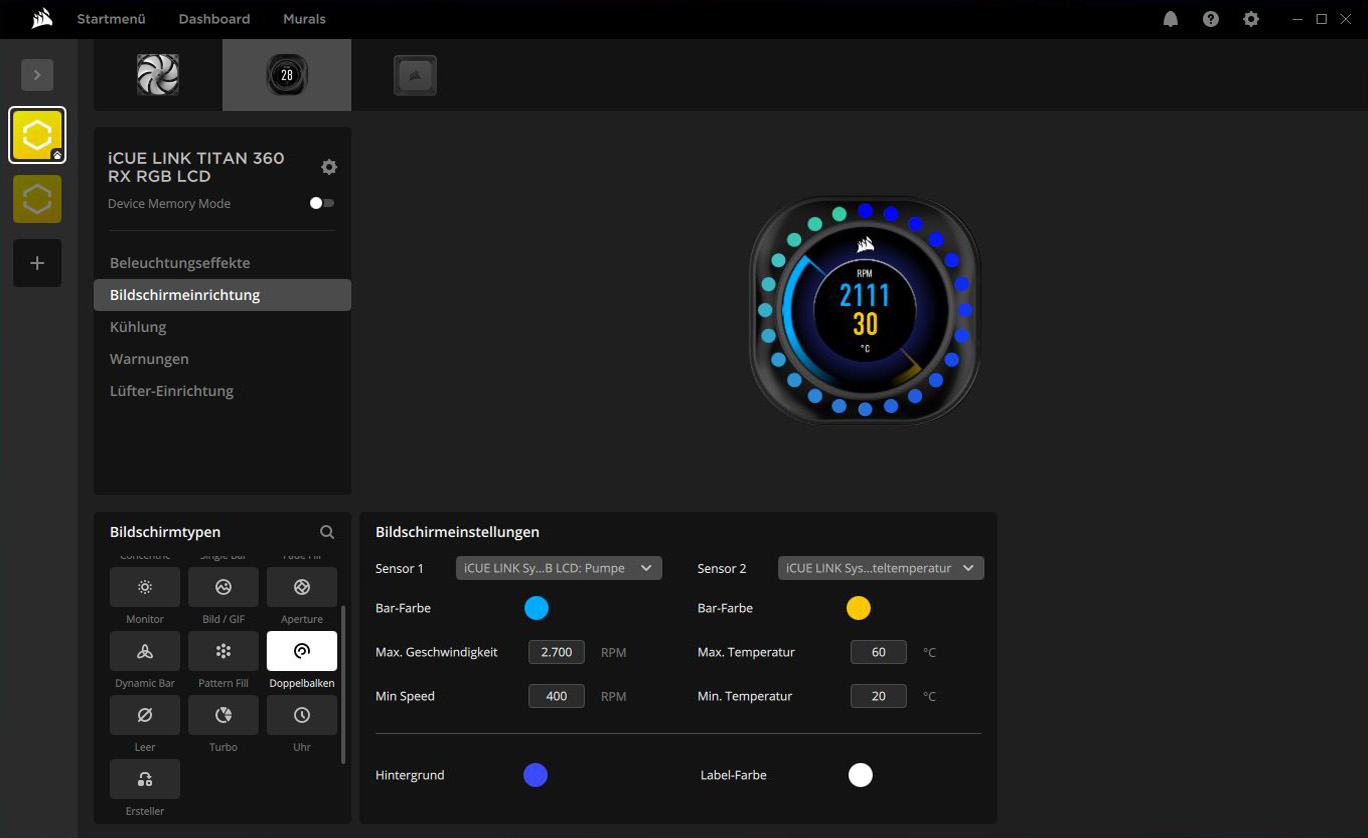

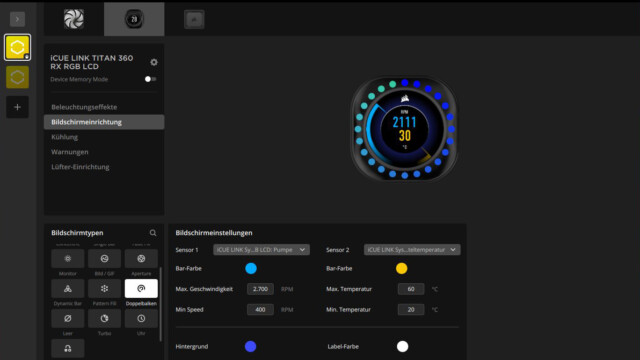

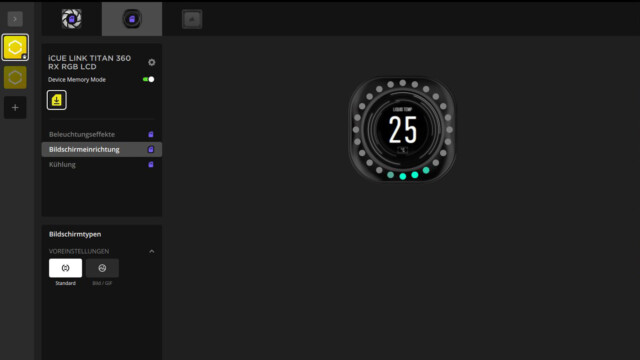

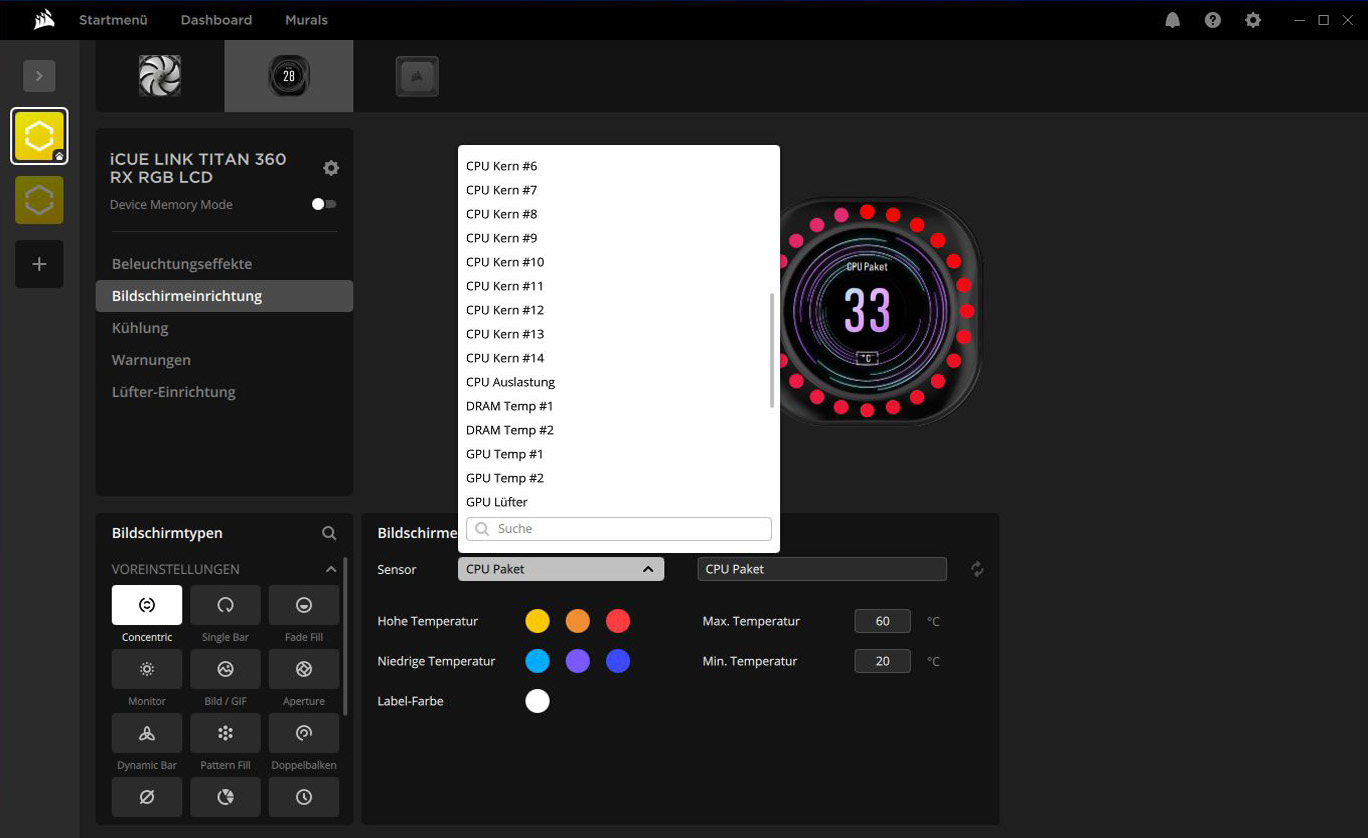

Neben der Beleuchtung der Lüfter und des Pumpengehäuses im Auslieferungszustand, lässt sich natürlich auch der LCD-Bildschirm individuell anpassen, insofern er sich im Besitz des Endkunden befindet. Abgesehen von zahlreichen Voreinstellungen mit angezeigter Temperatur und Grafiken können eigene Bilder sowie GIFs mit max. 480 x 480 px (sind auf maximal 30fps begrenzt) mit eingebunden werden, die so dem System und den eigenen Wünschen das gewisse Etwas verleiht.
GIF einfügen

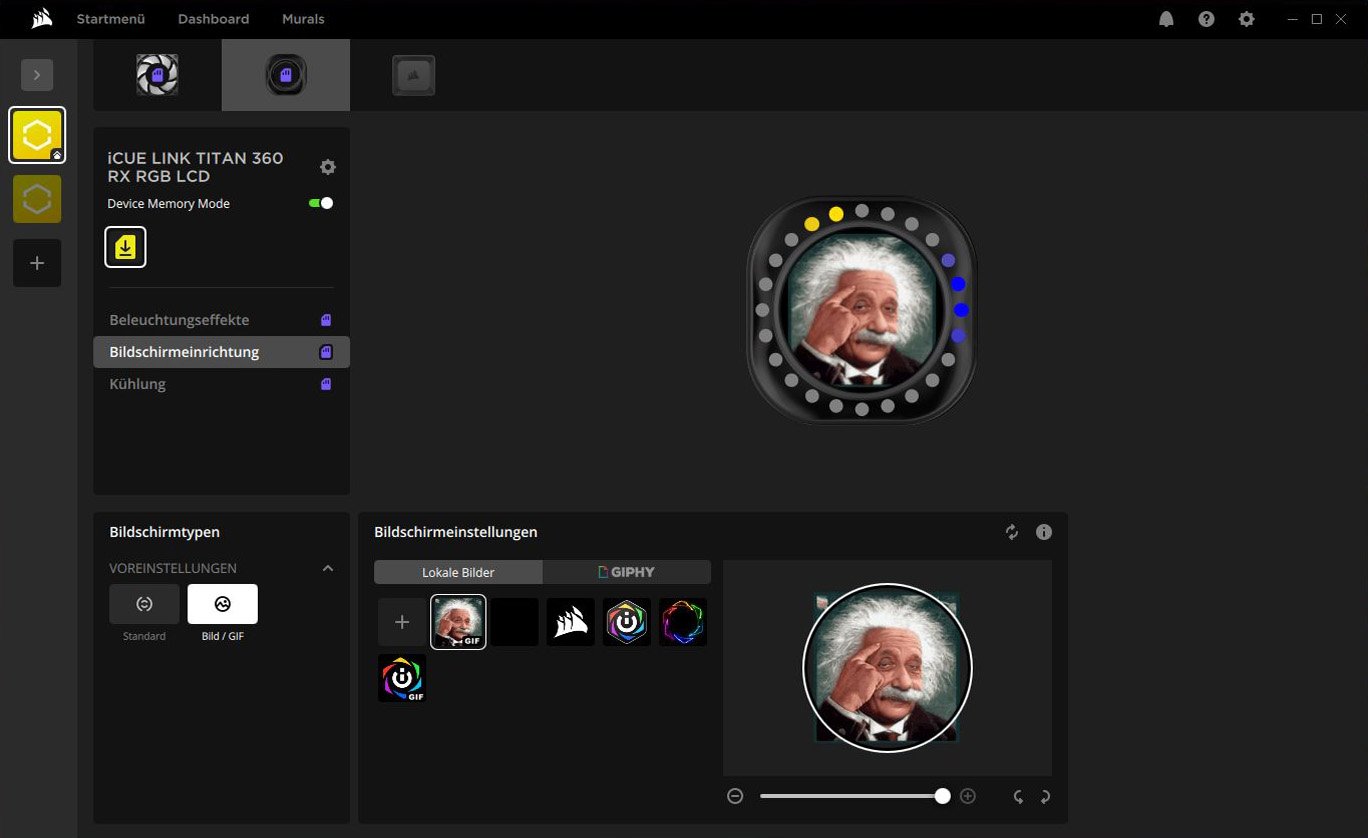

Das Einfügen eines Gifs stellt keine besondere Herausforderung dar und ist nahezu selbsterklärend. Über die Bildschirmkonfiguration gelangt der Benutzer zu den Einstellungen, wo er den Typ des Bildschirms auswählen kann. Zur Verfügung stehen hier die Optionen Standard sowie Bild/Gif; für diesen Fall wählen wir Letzteres aus. In den Bildschirmoptionen hat der Endnutzer die Möglichkeit, entweder lokale Bilder zu verwenden oder animierte Gifs von GIPHY herunterzuladen. Nach einer getroffenen Auswahl wird das animierte Gif durch Betätigung der „+“ Taste hinzugefügt. Im unteren rechten Bereich besteht sowohl die Möglichkeit zur Anpassung der Animation durch Vergrößern oder Verkleinern als auch zur vertikalen Spiegelung.
Natürlich haben wir es uns nicht nehmen lassen, ein kleines Video der Animation zu erstellen, was selbst uns überrascht hat, kristallklar trotz der kleinen Größe.
Drehzahl Lüfter & Pumpe
Richten wir unser Augenmerk auf die Kühlungsleistung der iCUE LINK TITAN 360 RX RGB, die über die iCUE-Software angesteuert werden kann. Hierbei befinden sich bereits Voreinstellungen wie „Leise“, „Balanciert“ und „Intensiv“. Die Lüfter sowie die Pumpe können allerdings auch mit statischen Drehzahlen und mit angepassten Lüfterkurven versehen werden. Dabei werden die Temperaturen an der rechten Seite angezeigt und Warnungen entsprechend festgelegt werden, die bei kritischen Temperaturen in Kraft treten.

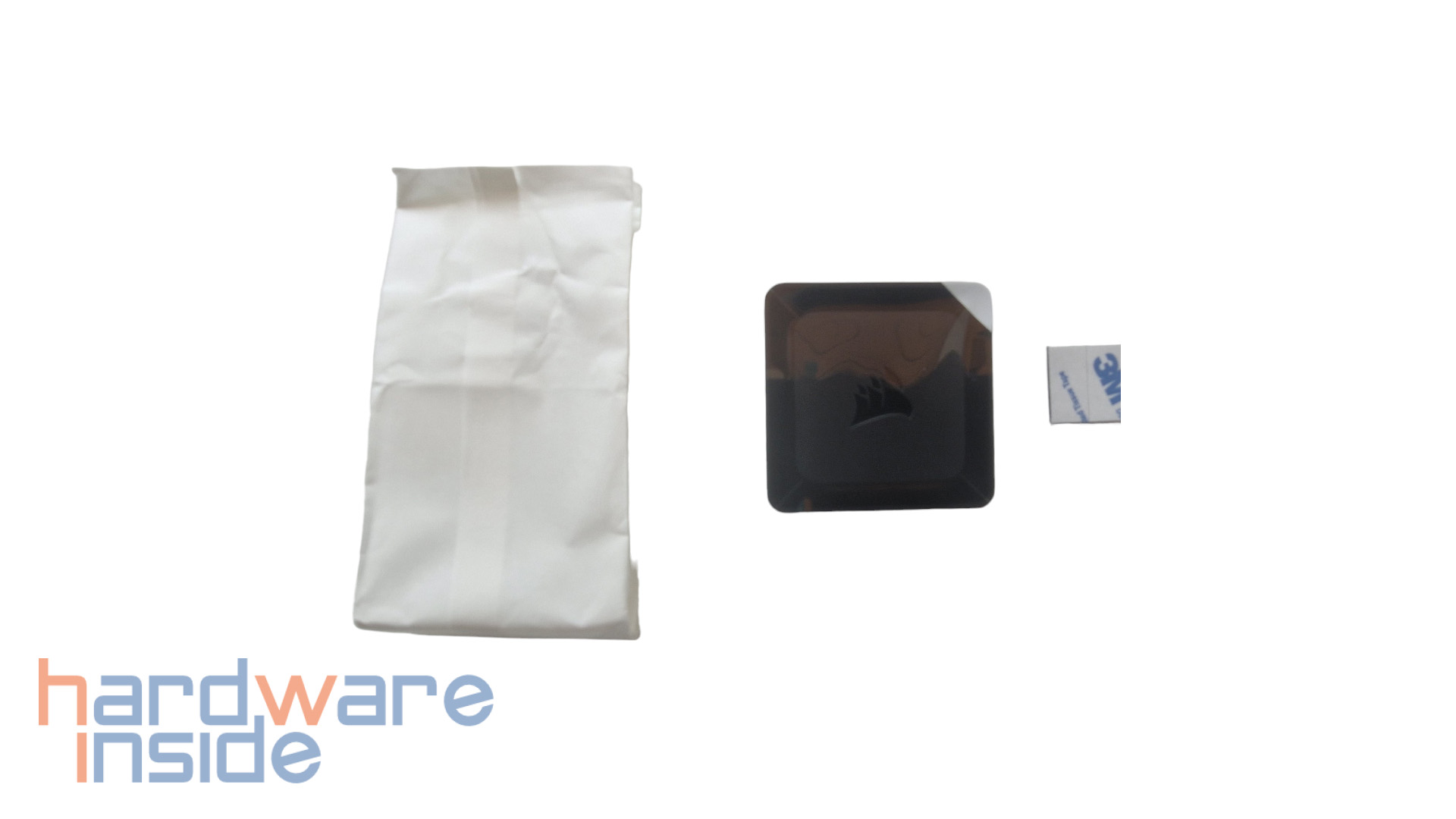

Der Einbau ist selbsterklärend. Die Backplate kann, muss aber nicht mithilfe der kleinen 3M-Klebepads, an die Rückseite des Mainboards angebracht werden. Die Halterung sowie die Abstandsschrauben am Pumpen-Block sind bereits ab Werk montiert und kann je nach Sockel, Intel und AMD natürlich variieren, aber die gut und detaillierte Anleitung wird selbst dem „Nicht-Wissenden“ weiterhelfen. Der Radiator der bereits ab Werk mit den drei RX120 mm Lüfter montiert ist, findet neben dem Mainboard-Tray seinen Platz und wird verschraubt. Da bereits ab Werk die XTM70 aufgetragen ist, entfällt dieses natürlich auch und so kann der CPU-Kühler verschraubt werden. Alle benötigten Kabel werden an den Controller angeschlossen, noch einmal gegen kontrolliert und es kann losgehen.
Zurück
Vor
Dank des leichten Entnehmens der CapSwaps, kann jederzeit das iCUE LINK AiO Groove, das VRM-Lüftermodul und der iCUE LINK AiO LCD-Bildschirm leicht und einfach getauscht werden.

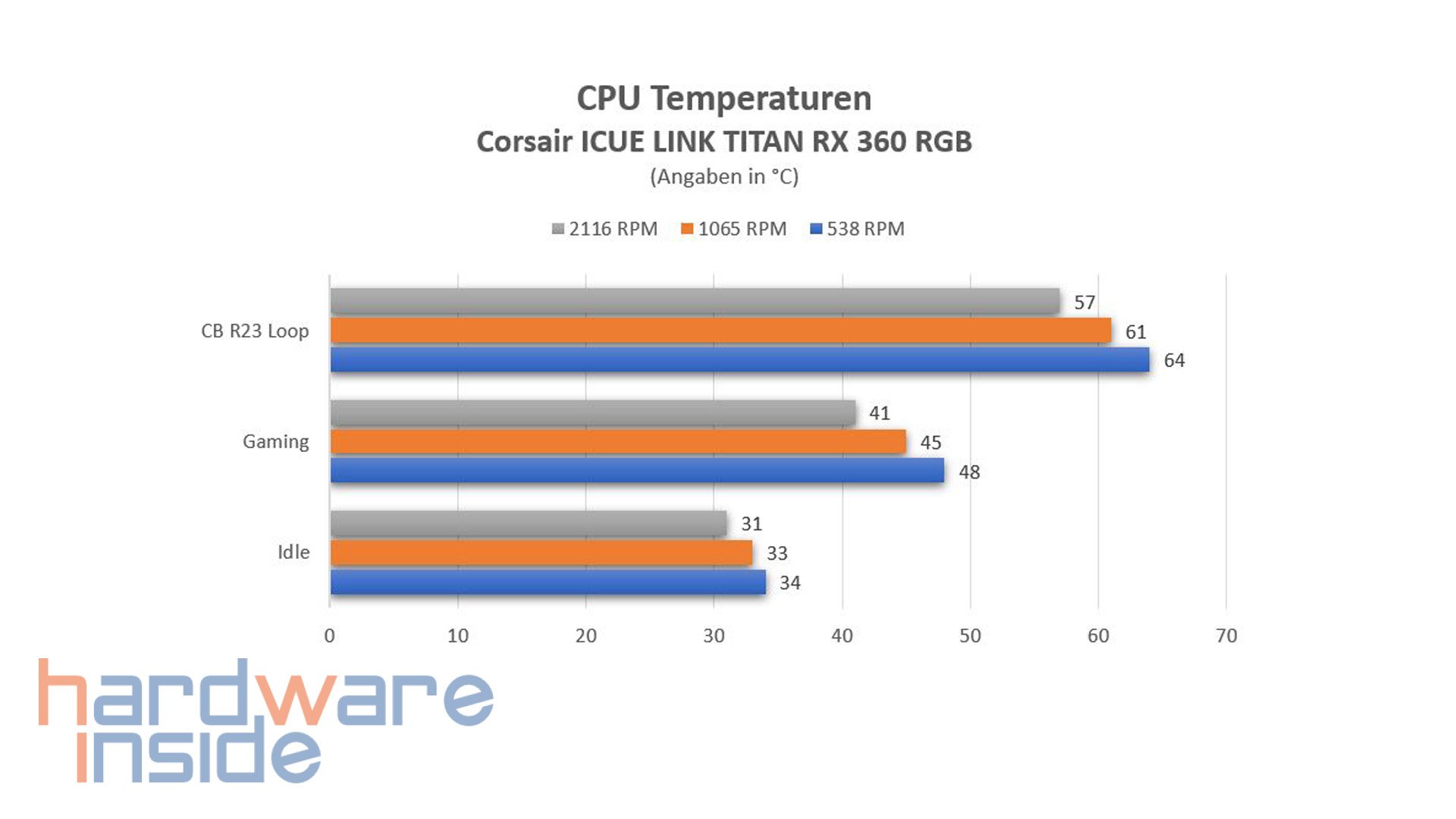

Temperaturen
Für unsere Temperaturtests wurden die drei RX120 Lüfter on top, ein RS120 mm Lüfter im Boden sowie ein RS120 Lüfter, den wir rückseitig montiert haben, verbaut. Die Lüfterdrehzahl der RX120 Lüfter wird per iCUE Link Software auf 30 % eingestellt und die RS120 Lüfter werden über die Mainboard-Software ebenfalls auf 30 % eingestellt. So erreichen wir einen besseren Airflow. Die Temperaturen werden über die Software HardwareInfo ausgelesen. Unsere drei RX120 ARGB Lüfter werden ebenfalls per iCUE Link Software auf die minimale, die mittlere und auf die maximale Drehzahl eingestellt. Dabei untersuchen wir die Temperaturen in drei verschiedenen Szenarien, im Idle, beim Gaming und unter Volllast mit dem Benchmark Cinebench R23 im Loop für jeweils 30 Minuten. Die Pumpe lief während unserer Testphase auf 2800 U/min. Die Lautstärke liegt immer im Auge des Betrachters und wird von Person zu Person unterschiedlich wahrgenommen. Aus unserer Sicht ist die Lautstärke hier als angenehm leise einzustufen. Selbst unter Volllast konnten wir bei geschlossenem Gehäuse zwar keinen wirklichen Orkan vernehmen aber dennoch war die Lautstärke wahrnehmbar. Abgesehen davon sind die erreichten Werte unsererseits Ist-Werte und können natürlich abweichen, je nach verbauter Hardware.
Bezüglich der VRMs konnten wir mit dem iCUE LINK AiO VRM Fan CapSwap Modul keinen großen Unterschied feststellen. Wir lagen immer im grünen Bereich von 44-52 °C.
Fazit
Mit der iCUE LINK TITAN RX 360 RGB AiO Wasserkühlung hat Corsair wieder einmal gezeigt, das jahrelange Erfahrung im Bereich der Gaming-Peripherie und PC-Komponenten durchaus auch steigerungsmöglich sind. Mit dem iCUE Hub erhält der Endkunde über die iCUE Software die Kontrolle über die Beleuchtung und Lüfterabstimmung, die jederzeit angepasst und synchronisiert werden kann. Mit der neuen TITAN AiO-Serie setzt Corsair zudem auf die „CapSwap“ Systeme und ist somit kompatibel zu allen bestehenden, wie das iCUE LINK AiO VRM Lüftermodul, dem AiO GROOVE oder dem LCD Bildschirm als auch kommenden Pumpenköpfen. Mit der Kühlleistung und der geringen Lautstärke können auch Heizdüsen wie die CPUs der 14. Generation von Intel kühl gehalten werden. Mit einem derzeitigen Listenpreis von 205€ bietet Corsair eine AiO an, die aufgrund ihres großen und umfangreichen Gesamtpaket trumpfen kann, deshalb sprechen wir unsere Empfehlung aus und vergeben unseren Spitzenklasse Award.
