ENERMAX erweitert mit dem REVOLUTION D.F.X das Lineup der High-End REVOLUTION D.F Netzteil-Serie. Das Gold zertifizierte REVOLUTION D.F.X ist in den Leistungsklassen 850, 1050, 1200 und 1600 Watt erhältlich. Neben einem vollmodularen Kabelmanagement und der patentierten DFR (Dust Free Rotation) Technologie ist auch die native Unterstützung des Intel ATX 3.0 und PCIe 5.0 Standards mit an Bord. Was das Revolution D.F.X noch zu bieten hat, werden wir uns nun nachfolgend anhand des REVOLUTION D.F.X 1050 ansehen.
Verpackung, Inhalt, Daten
Verpackung
Die Kartonage des REVOLUTION D.F.X 1050 ist komplett in Schwarz gehalten. Auf der Oberseite ist eine große Produktabbildung zu sehen. Die Produktbezeichnung ist darunter mit markanten weißen Lettern aufgedruckt. Zusätzlich sind noch das Herstellerlogo und die speziellen Features in Form von rechteckigen Kacheln, die in Silber hervorgehoben sind, abgebildet. Auch der Hinweis auf die Goldzertifizierung wird hier gezeigt. Auf der Rückseite werden die Spezifikation und Information zu den Anschlüssen in tabellarischer Form gesammelt, sowie die speziellen Features anhand von zusätzlichen Bildern erklärt.
Inhalt
Im Inneren der Kartonage liegt das Netzteil samt Zubehör sicher in schwarzem Schaumstoff verpackt. Neben dem separat verpackten Netzteil liegt noch ein Satz der modularen Anschlusskabel in einem schwarzen Beutel, ein Kaltgerätestecker, eine Anleitung, ein 24-poliger Kurzschluss-Stecker, vier Schrauben, zwei Kabelbinder und ein Aufkleber dem Lieferumfang bei.
Daten
Technische Daten – ENERMAX REVOLUTION D.F.X 1050
Produktbezeichnung
ERT1050EWT
Maße (L X B x H)
140 x 150 x 86 mm
Farbe
Schwarz
Gewicht
2,07 kg
Formfaktor
ATX
Effizienz
80PLUS®Gold
Intel ATX 12V
3.0
Internes Design
Single Rail Half bridge LLC & DC-to-DC
Kabelmanagement
Voll Modular
Nennleistung (Kombiniert)
1050 W
Betriebstemperatur
0 – 40 °C
Kühlung
120 mm Lüfter DFR Technologie, FDB, 6-poliger 3 Phasen-Motor mit high pressure Lüfterblättern
Schutzschaltungen
SCP, OVP, UVP, OTP, OPP, OCP
Eingangsspannung
100 – 240 VAC (43-63 Hz)
Eingangsstrom
13A-6,5A
Ausgangsspannungen (V) / Belastung (A)
+3,3 V, +5,5 V / 20A +12 V / 87,5A -12 V / 03,A 5 Vsb / 3A
Ausgangsleistung (W)
+3,3 V, +5,5 / 130 W +12 V / 1050 W -12 V / 3,6 W 5 Vsb / 15 W Gesamtleistung 1050W Peak Leistung 2100 W (100 µs nach Intels ATX 3.0 Richtlinie)

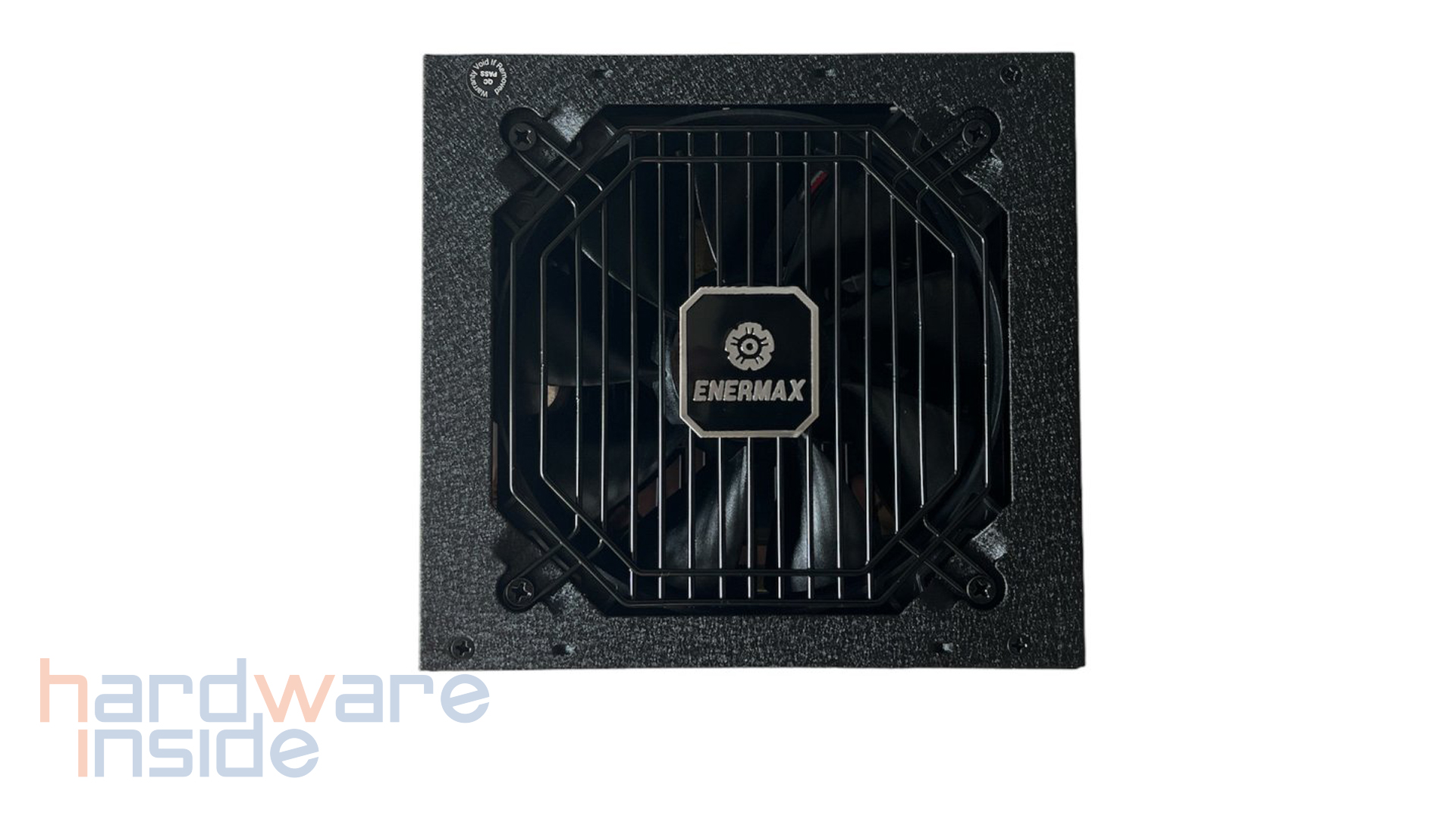

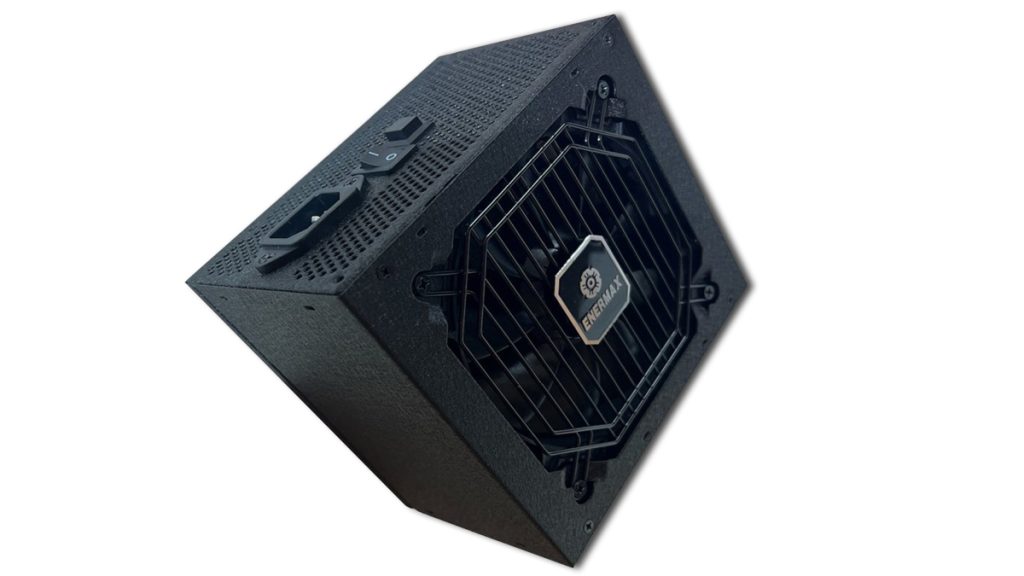

Das Enermax D.F.X 1050 ist mit den Maßen 140 x 150 x 86 mm sehr kompakt für ein High-End ATX Netzteil mit 1050 W. Das komplett in Schwarz gehaltene Stahlblech-Gehäuse ist sehr gut verarbeitet und weist keinerlei scharfe Kanten auf. In der Oberseite des Gehäuses befindet sich ein achteckiger Ausschnitt. Darin ist ein ebenfalls achteckiges, schwarz lackiertes Lüftergitter eingesetzt, das von vier Schrauben gehalten wird. Mittig auf dem Gitter ist eine in Silber und in Schwarz gehaltene Metallplatte mit dem Enermax-Logo angebracht. Darunter ist der 120 mm Gehäuselüfter zu erkennen.

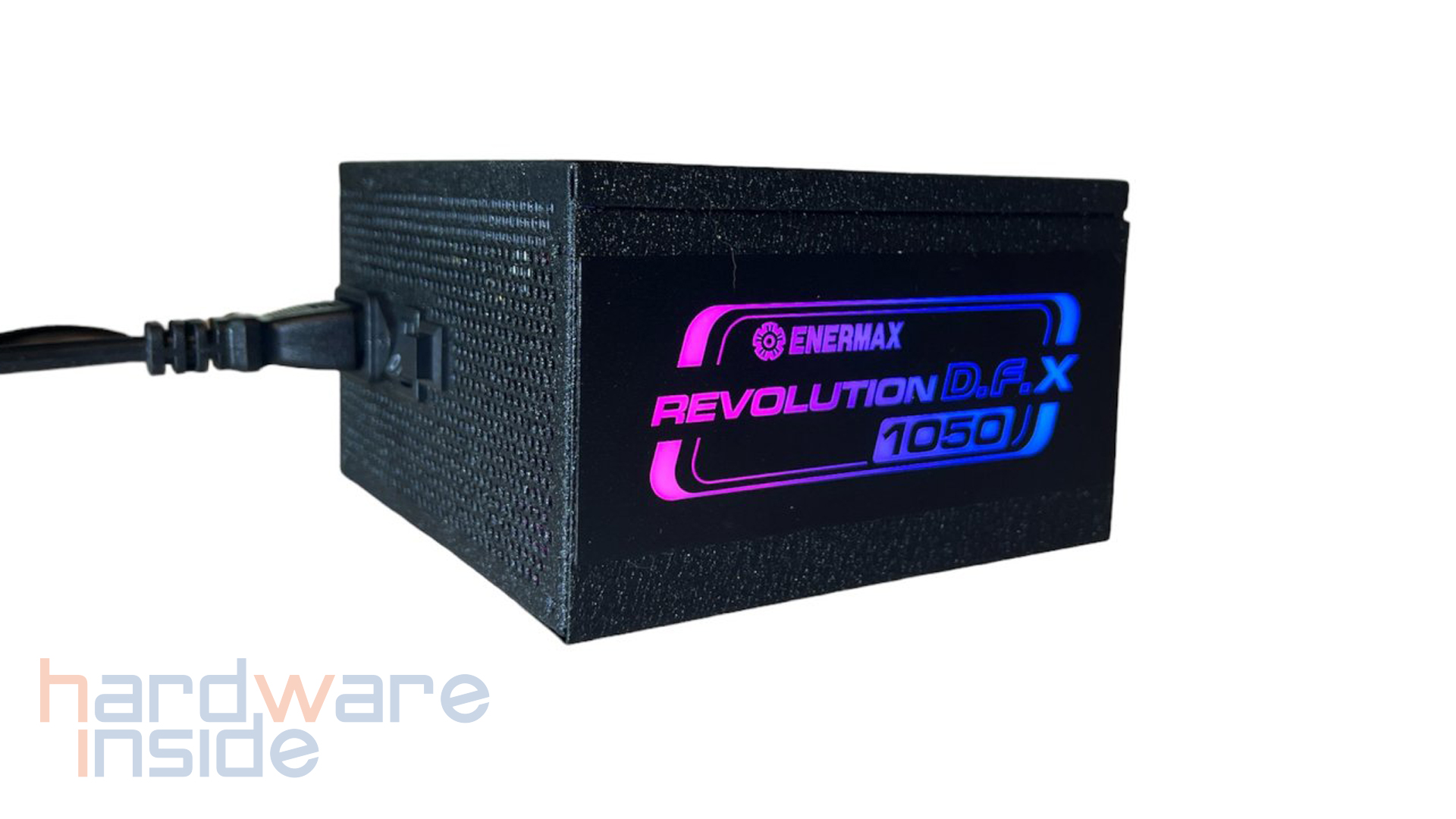

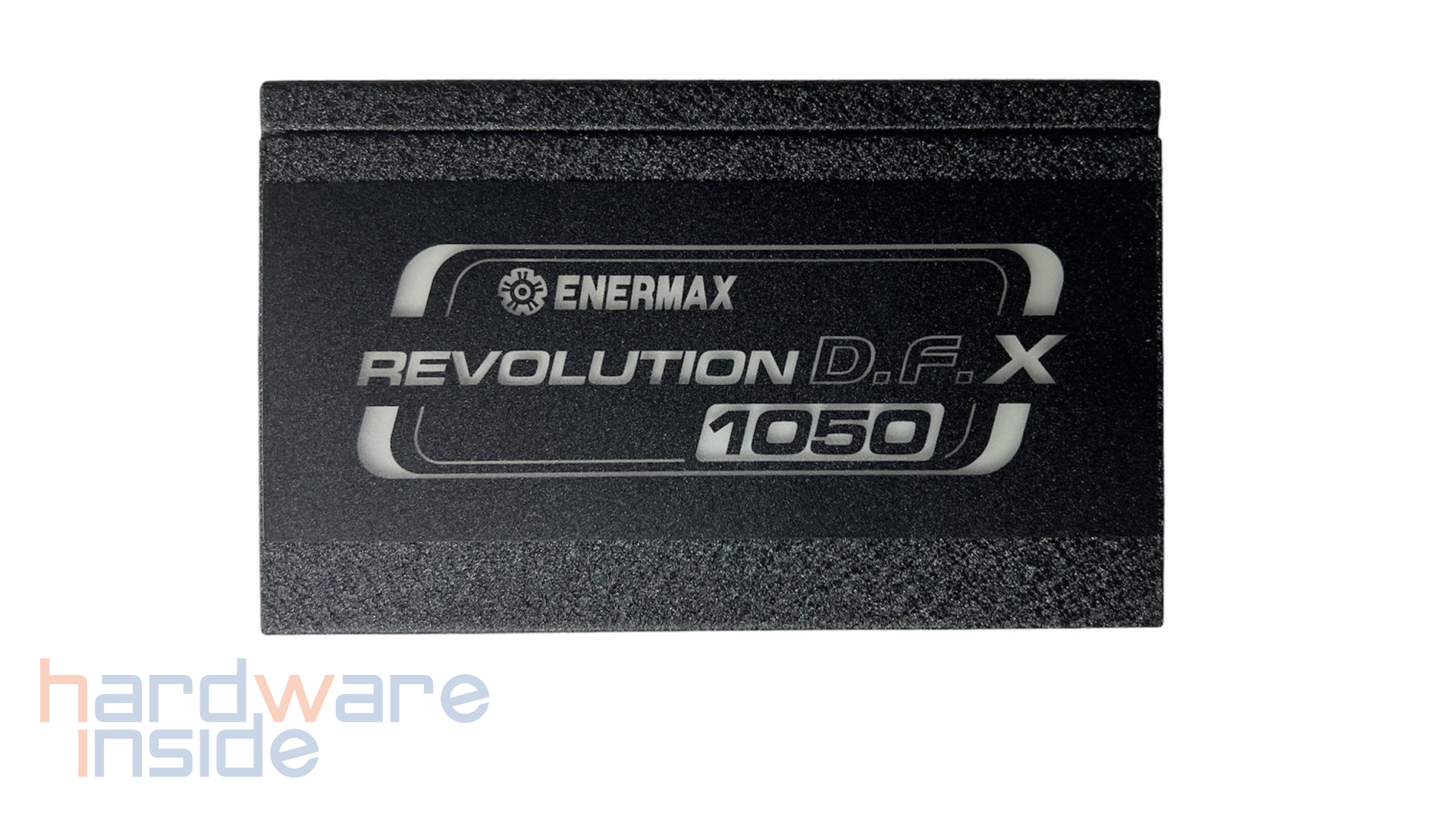

Auf der linken Seite hat Enermax eine Acrylplatte eingearbeitet, darauf ist ein Aufkleber angebracht, der das Hersteller-Logo und die Produktbezeichnung zeigt. Dahinter ist eine ARGB-LED-Beleuchtung platziert, die im Betrieb die Seiten passend ausleuchtet.

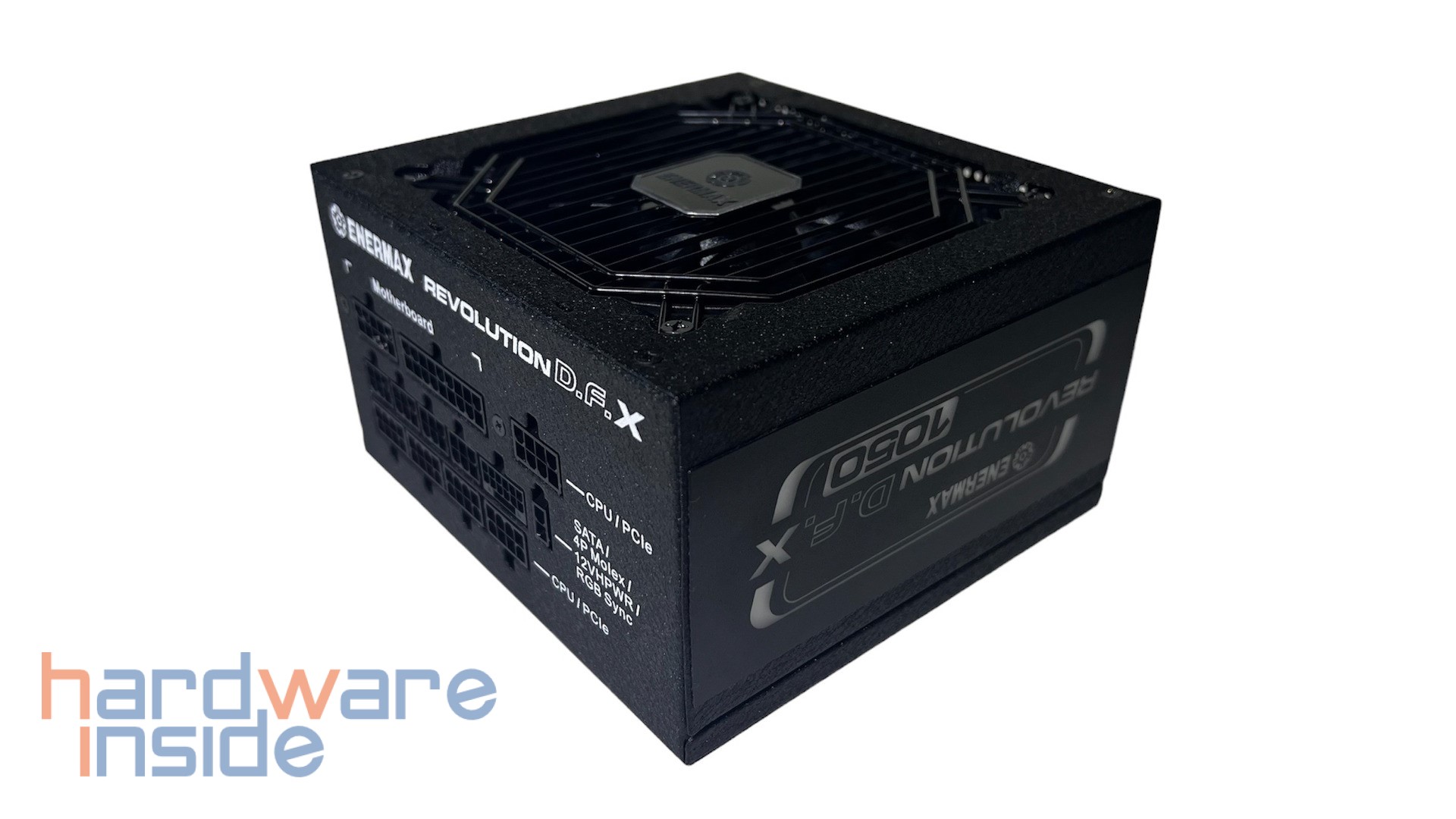

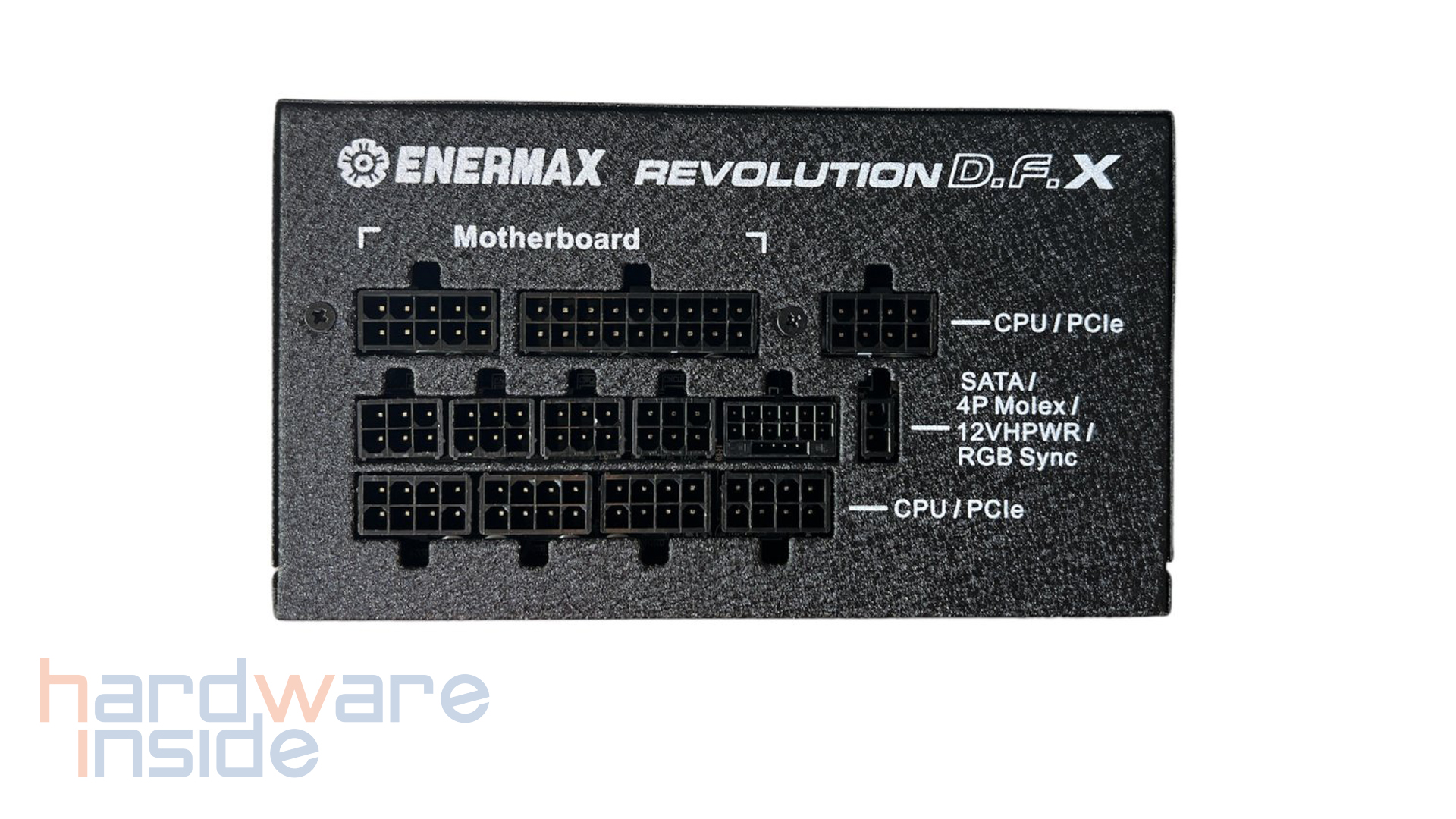

Kommen wir nun zur Stirnseite des Netzteils, hier sind ebenfalls das Hersteller-Logo und die Produktbezeichnung in weißer Schrift aufgedruckt. Darunter sind die Anschlussbuchsen in drei Reihen angeordnet. In der obersten Reihe ist der Haupt-Mainboard-Anschluss und ein CPU/PCIe untergebracht. In der mittleren Reihe befinden sich die vier Anschlüsse für die Peripheriegeräte (HDD, SSD usw.) und der native 12VHPWR Anschluss. Zusätzlich ist hier auch noch eine Buchse vorhanden, um die RGB-Beleuchtung zu synchronisieren. Ganz unten sind noch einmal vier CPU/PCIe Buchsen vorhanden, um auch mehrere Grafikkarten oder ggf. einen zusätzlichen 8-Pin Anschluss für das Mainboard bereitzustellen.

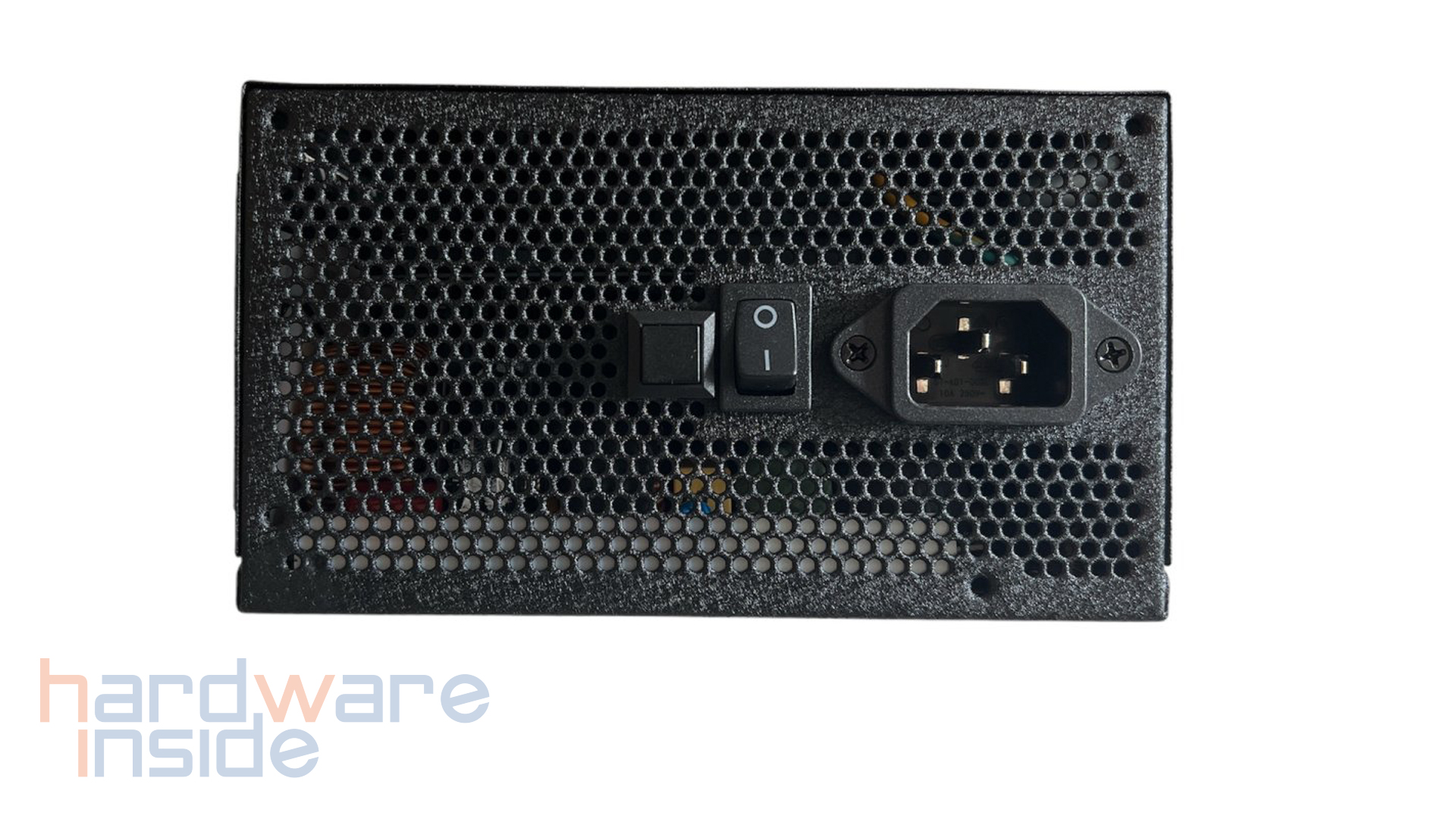

Die Rückseite ist fast auf der gesamten Fläche mit Bohrungen versehen. Über diese wird die komplette entstehende Abwärme des Netzteils vom Lüfter, der sich im Deckel befindet, nach außen befördert. Nur der Bereich in dem die dreipolige Kaltgerätestecker-Buchse und der mechanische Ausschalter untergebracht sind, haben kein Lochmuster. Rechts neben dem Ausschalter befindet sich noch eine quadratische Taste, über die sich die ARGB-Beleuchtung an den Außenseiten ein- und ausschalten lässt.

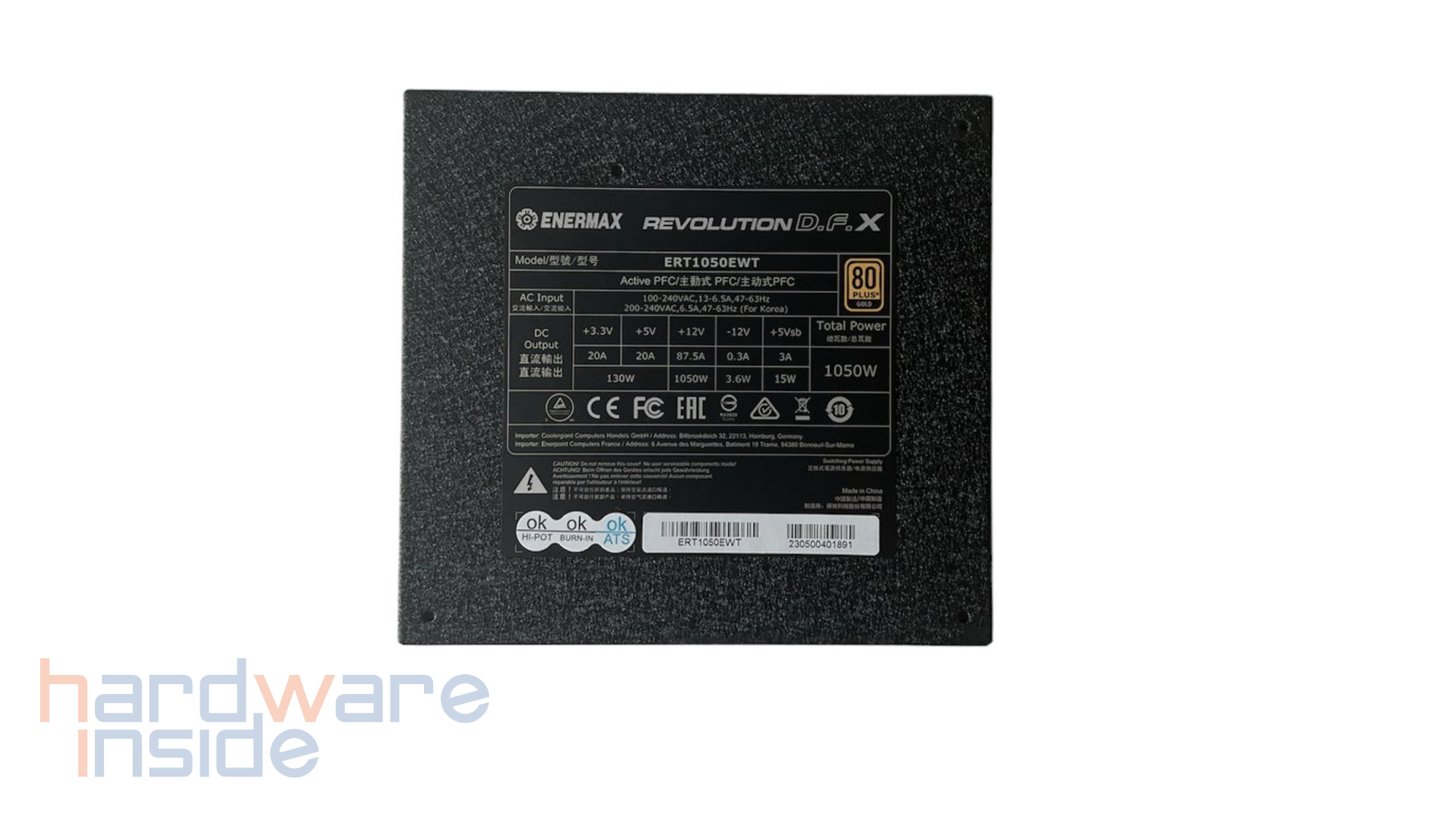

An der Unterseite des D.F.X 1050 ist das Typenschild in Form eines großen quadratischen Aufklebers angebracht. Hier sind die wichtige Informationen wie z. B. die Nenndaten tabellarisch aufgeführt. Außerdem sind hier auch alle Prüfzeichen zu sehen.
Die inneren Werte
Nachdem wir uns das D.F.X 1050 von außen genauer angesehen haben, wollen wir uns natürlich auch noch den inneren Aufbau ansehen. Dafür öffnen wir das Netzteil. Wie auf den Bildern zu sehen ist, ist das Innere sehr aufgeräumt. Es kommen hochwertige Bauteile wie z. B. die japanischen Polymer- und Elektrolyt-Kondensatoren auf dem schwarzen PCB zum Einsatz. Die Leistungstreiber sind mit großen schwarzen Kühlkörpern versehen. Diese sind so angeordnet, dass sie passend im Luftstrom stehen und die Wärme gut abgeleitet wird. Im Deckel ist ein ebenfalls schwarzer 120 mm Lüfter verbaut, der laut Typenschild mit maximal 2100 RPM, bei einer Stromaufnahme von 280 mA für die passende Kühlung sorgt.
Anschlusskabel

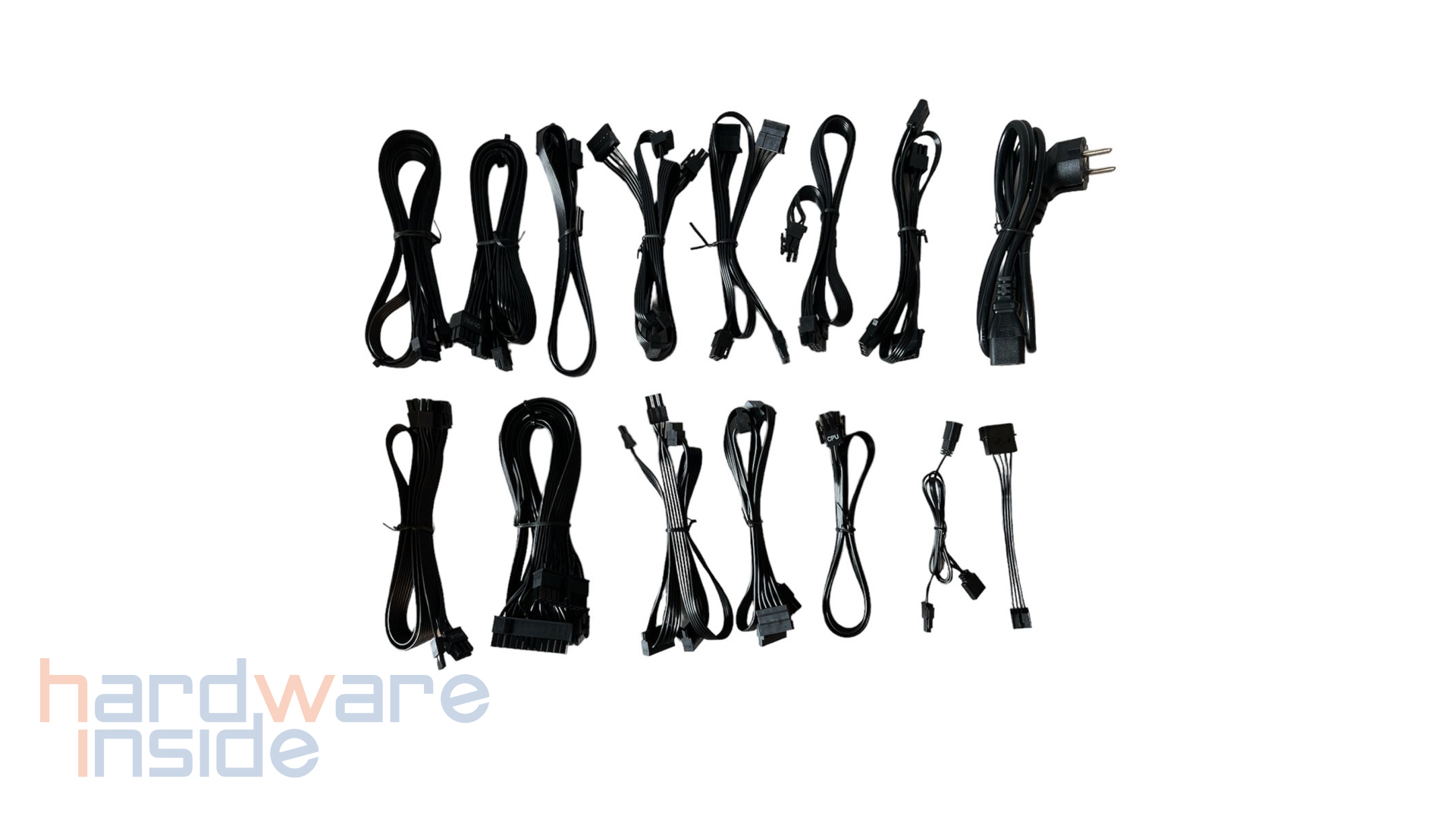

Im Lieferumfang des D.F.X 1050 liegen folgende Anschlusskabel bei:
1x Mainboard 24 Pin
2x CPU 4+4 Pin (60 / 70 cm)
1x 12VHPWR 12+4 Pin Native (60 cm)
1x 12VHPWR 12+4 – Dual PCIe 8 Pin (60 cm)
2x PCIe 6+2 Pin (65 / 80 cm)
3x SATA (45 / 60 / 75 / 90 cm)
2x 4 Pin MOLEX (50 / 65 / 80cm)
1x FDD (10 cm)
1x 5V 3 Pin ARGB
1x Kaltegeräte-Kabel
Alle Leitungen sind als Flachkabel ausgeführt, was die Verkabelung und das Erstellen eines Kabelmanagements deutlich vereinfacht. Das D.F.X 1050 verfügt zusätzlich über einen nativen 12+4 Pin-Anschluss für PCIe 5.0 Grafikkarten. Damit können Grafikkarten bis 600 W an Leistung problemlos betrieben werden, auf dem Stecker wird das durch einen Aufdruck mit 600 W deutlich gemacht.
Praxis
Auch dieses Mal haben wir wieder die Möglichkeit gehabt, das D.F.X 1050 Netzteil bei Enermax im Testlabor prüfen zu dürfen. Wenn ihr mehr dazu erfahren möchtet, könnt ihr das in unserem Bericht “Besuch bei Enermax“ nachlesen. Nachfolgend erläutern wir die Testszenarien sowie die Messergebnisse. Für den Test verwenden wir vier Testszenarien, die wir in einer Tabelle kurz zusammengefasst haben. Hier sind die Last (A) auf den verschiedenen Spannungsabgriffen während unserer Tests zu sehen.
5Vsb
3,3V
5V
12V
-12V
0%
0 A
0 A
0 A
0 A
0 A
20%
1,0 A
5,04 A
5,011 A
13,007 A
0,202 A
50%
1,003 A
11,002 A
10,001 A
35,706 A
0,202 A
100%
2,003 A
15,01 A
15,206 A
76,013 A
0,2022 A
Effizienz

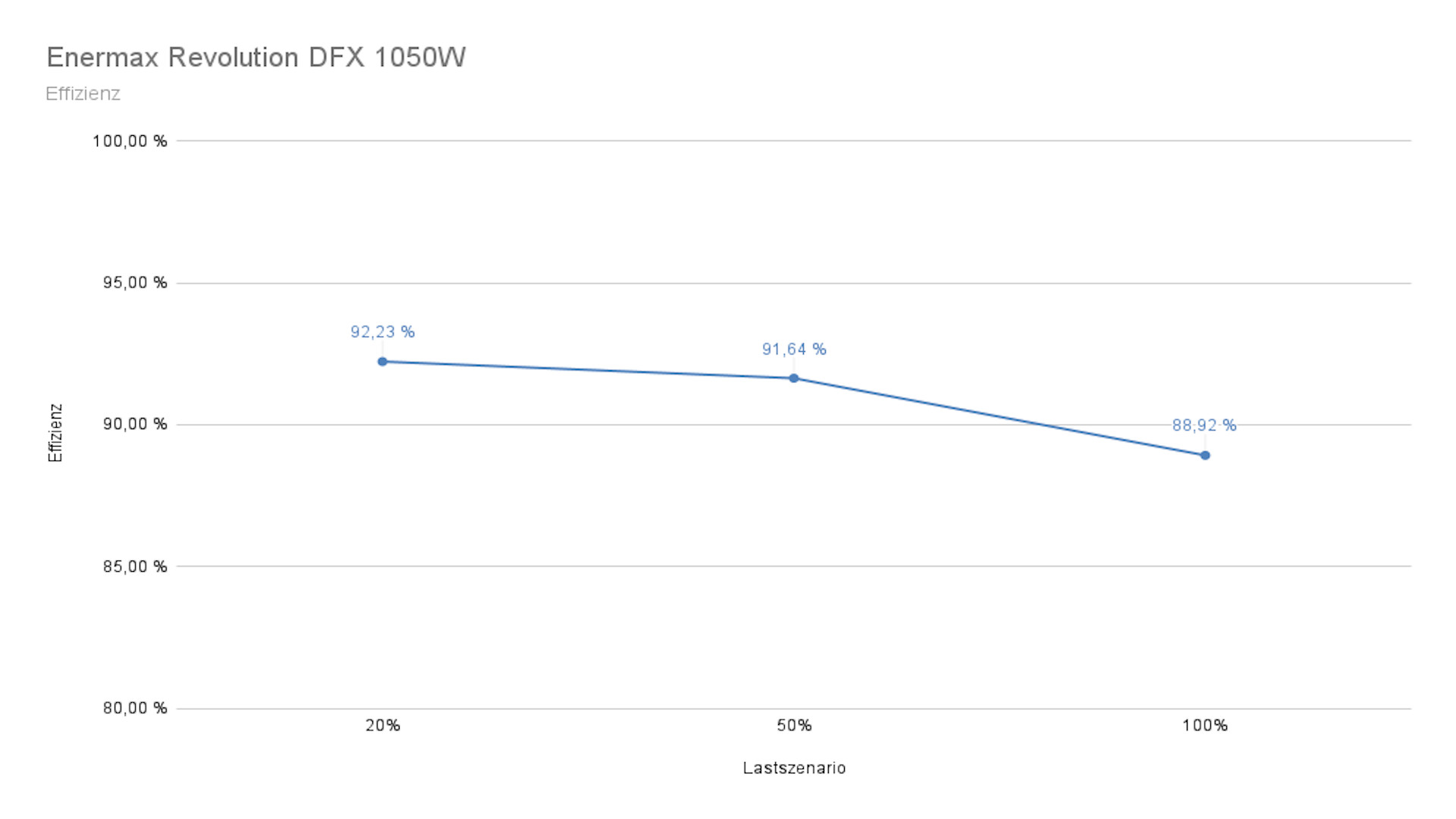

Die Effizienz eines Netzteils beschreibt, wie viel Strom dem PC bzw. dessen Komponenten tatsächlich zur Verfügung steht. Somit sind Netzteile mit einem höheren Wirkungsgrad auch stromsparender. Die Effizienz wird oft auch Wirkungsgrad genannt. Diese Wirkungsgrade sind die 80Plus Industriestandards mit den Zertifikaten Standard, Bronze, Silber, Gold, Platinum und Titanium unterteilt. Dafür wird die Leistungsaufnahme des Netzteils bei 20 %, 50 %, und 100 % Last gemessen. In unserem Fall sind es 223,03 W, 571,5 W und 1053,7 W. Das D.F.X 1050 besitzt eine Goldzertifizierung, also muss es jeweils den entsprechenden Wirkungsgrad in den drei Lastszenarien erreichen. Wie auf dem Diagramm zu sehen ist, erreicht das neue Enermax Netzteil diesen Wert bei 100 % nicht ganz. Das kann allerdings auch durch eine Messtoleranz verursacht werden. Auch die Leistungsaufnahme im Standby gehört zur Effizienz, diese liegt beim D.F.X 1050 bei 0,087 W.
Spannungsstabilität

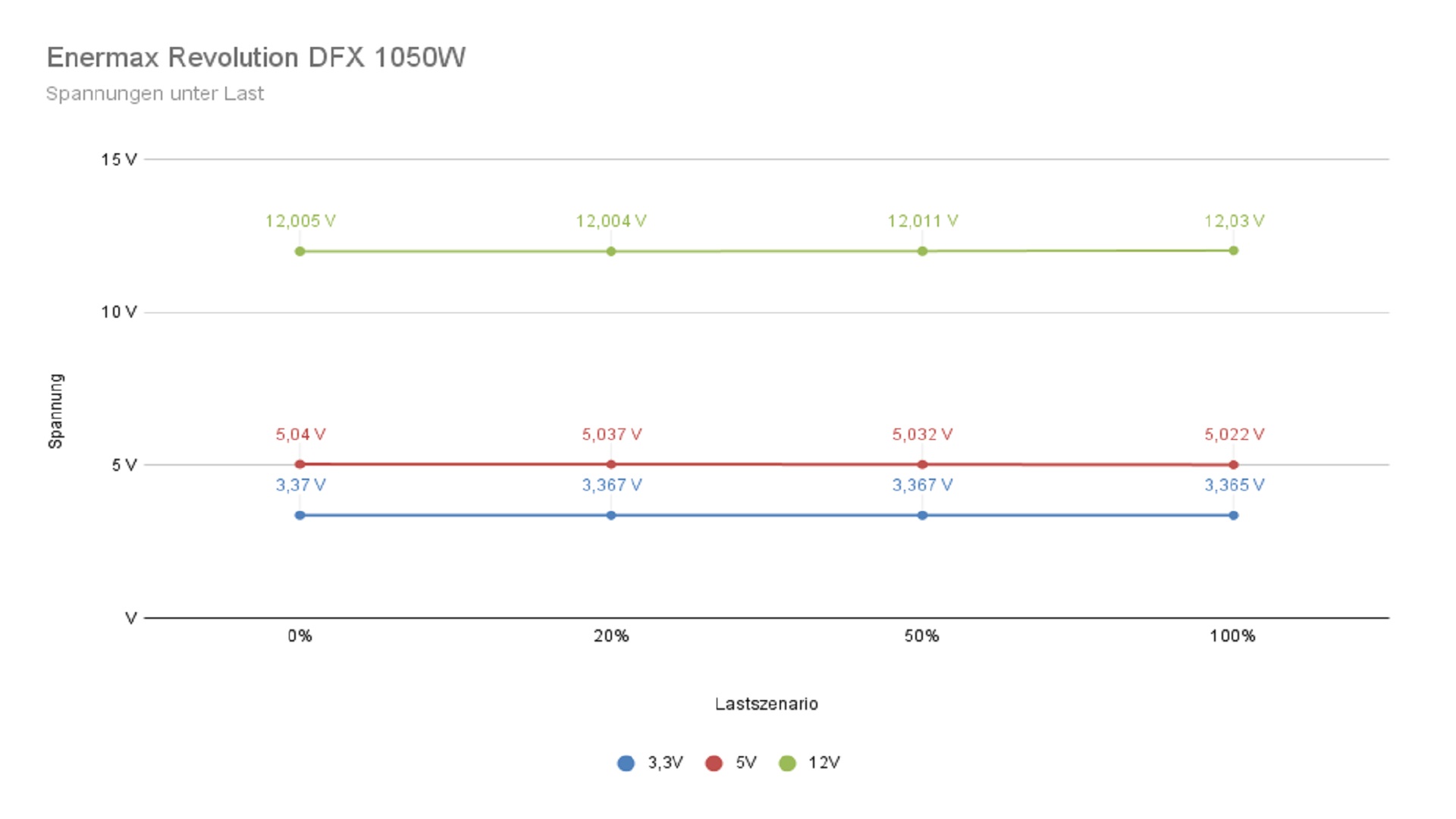

Als Nächstes werfen wir einen Blick auf die Stabilität der Spannungen. Es ist wichtig, dass alle Komponenten mit einer ausreichenden Spannung versorgt werden, um einen fehlerfreien Betrieb zu gewährleisten. Auch hier werden wieder die drei Szenarien betrachtet. Wir haben auch noch zusätzlich die Leerlaufspannung hinzugenommen. Das Diagramm zeigt, dass alle Spannungen sehr stabil gehalten werden.
Leistungsfaktor

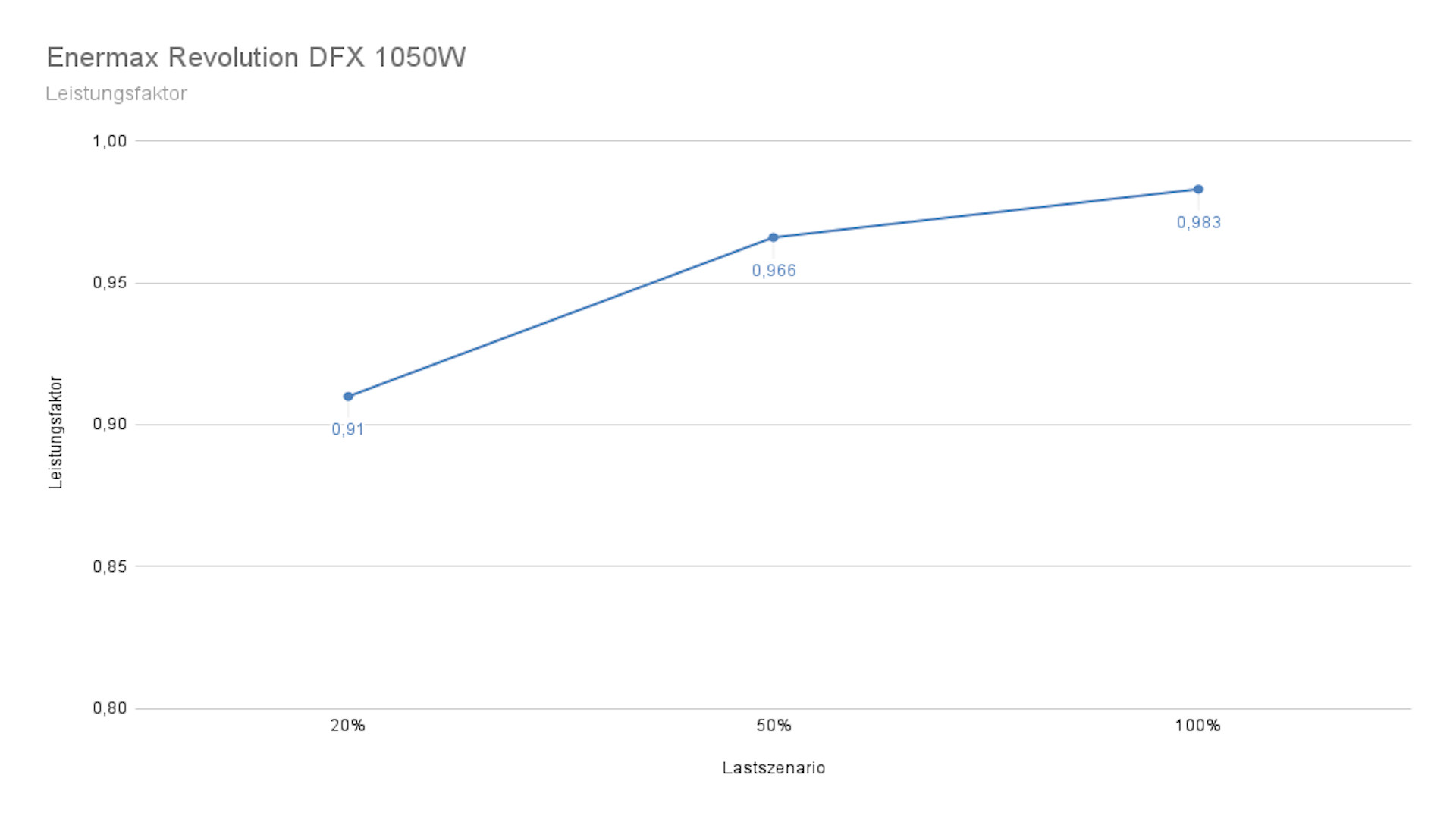

Das Verhältnis von Wirkleistung zu Scheinleistung wird als Leistungsfaktor bezeichnet. Je höher die aus dem Stromnetz gezogene Blindleistung ist, desto schlechter wird der Leistungsfaktor. Wie auch viele andere Netzteile besitzt das REVOLUTION D.F.X 1050 eine aktive Leistungsfaktor-Korrektur (PFC). Die Korrektur geschieht durch entsprechende Bauteile innerhalb des Netzteils. Das Diagramm zeigt, dass die Regelung bei unserem D.F.X 1050 sehr gut funktioniert.
Brummspannung
Zum Schluss werfen wir einen Blick auf die Brummspannung. Dieser Rest des Wechselspannungsanteils entsteht bei einer nicht vollständig geglätteten Gleichspannung und lässt sich nicht ganz vermeiden. Ist die Brummspannung zu hoch, können elektrische Bauteile Schaden nehmen. Auch die Brummspannung muss in einem Toleranzbereich liegen, der Intel ATX 3.0 Standard schreibt Restwelligkeiten von <120 mV auf den 12V-Schienen und <50mV bei den 3.3V und 5V-Schienen vor. Die von uns gemessene Restwelligkeit fällt wesentlich geringer aus, mit 13 mV für die 3.3V, 15,4 mV für die 5V sowie maximal 17 mV auf der 12V-Ebene liegen wir weit unter den Vorgaben.
Der Betrieb
Wir haben das D.F.X 1050 natürlich auch in der tatsächlichen Praxis getestet. Dafür haben wir es in unser Testsystem eingebaut. Dabei mussten wir feststellen, dass die Kabel sich nur recht schwer in die Buchsen stecken lassen. Hier hätten wir uns gewünscht, dass die Stecker sich einfacher verbinden lassen und ggf. mit einem wahrnehmbaren Rastgeräusch den korrekten Sitz bestätigen. Auch der Lüfter ist ab ca. 900 RPM aus dem Gehäuse wahrnehmbar. Mit zunehmender Drehzahl sogar deutlich hörbar. Das ist für die Funktion zwar kein Problem, aber für User, die gerne ein Silent- bzw. ein leises System bevorzugen, in diesem Fall nicht gegeben. Beim eigentlichen Betrieb zeigten sich keinerlei Schwächen. Alle Spannungen waren zu jeder Zeit stabil.
Beleuchtung
Da das Enermax REVOLUTION auch eine integrierte ARGB-Beleuchtung besitzt, haben wir euch natürlich auch noch zusätzlich ein Bild davon gemacht. Im Betrieb kann die Beleuchtung über ein entsprechendes Mainboard mit 3-Pin 5 V Header synchronisiert oder über den Schalter gesteuerter werden. Es stehen dann insgesamt 14 Beleuchtungsmodi (Sunset, Grass, Ocean, Snow white, Sunrise, Sky blue, Amethyst, Breath, Flow, Aurora, Pulse, Wave, Reverse und Off) zur Verfügung.
Fazit
Enermax schickt mit dem REVOLUTION D.F.X 1050 ein kompaktes und leistungsstarkes Kraftwerk ins Rennen. Trotz seiner kompakten Maße bietet das D.F.X 1050 viel Leistung und eine hohe Effizienz nach aktuellen Standards. Es besitzt einen vollmodularen Aufbau und ermöglicht so mit seinen flachen Kabeln ein gutes Kabelmanagement zu erstellen. Auch aktuelle Grafikkarten stellen kein Problem dar, denn das D.F.X 1050 verfügt über einen nativen 12VHPWR Anschluss. Abgerundet wird das Ganze mit einer ARGB-Beleuchtung, die das Netzteil im Gehäuse ins rechte Licht rückt. Etwas schade finden wir, das die Stecker der Kabel sehr schwergängig sind und der Lüfter bei höheren Drehzahlen mehr als nur wahrnehmbar ist. Das Enermax REVOLUTION D.F.X 1050 ist zurzeit für 179,90€ im Preisvergleich gelistet. Wir vergeben unsere Empfehlung.
