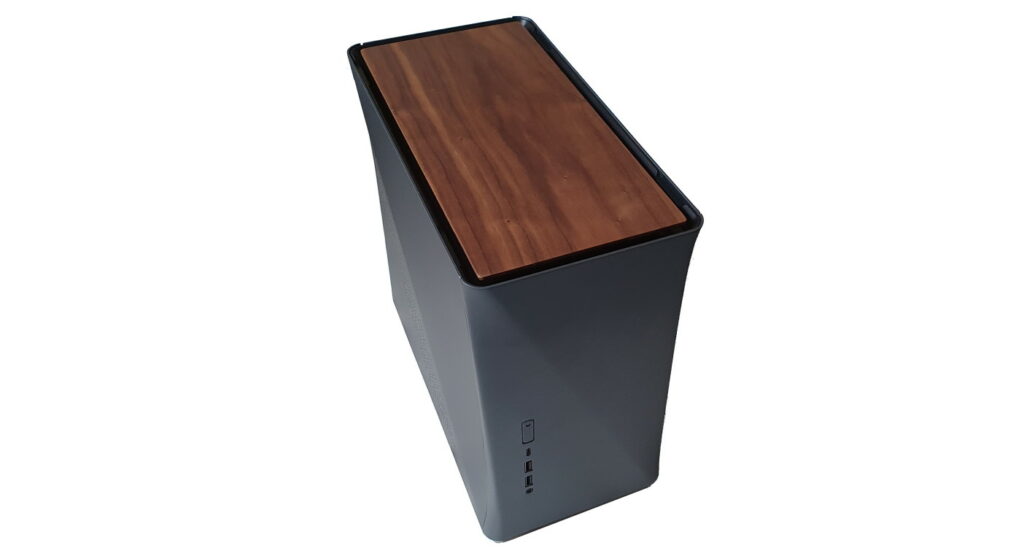

Mit dem Fractal Design Era bietet der schwedische Hersteller ein interessantes neues Gehäuse für Mini ITX Systeme. Dabei ist das Gehäuse so gestaltet, dass es nicht nur im Büro oder am Schreibtisch eine gute Figur macht, sondern sich auch in moderne Wohnzimmer einsetzen lässt. Ein schlichtes Design, eine Auswahl aus fünf Gehäusefarben sowie eine Auswahl an Abdeckungen aus Holz, Glas oder Mesh geben dem Nutzer viele Möglichkeiten. Für diesen Test hat uns Fractal Design das Era in der Farbe „Titan Gray – Walnut“ zur Verfügung gestellt.
Inhaltsverzeichnis
Verpackung, Inhalt, Daten
Verpackung
Das Fractal Design Era kommt in einem unauffälligen hellbraunen Karton mit schwarzen Aufdrucken. Auf den beiden großen Flächen ist das Gehäuse sowie Herstellerlogo und Modellbezeichnung aufgebracht. Auch der Hinweis um welche Farbversion es sich hier handelt, ist hier zu finden. An den Seiten sind technische Daten abgebildet.
Im Karton finden wir im oberen Bereich eine Box, welche die zwei Abdeckungen und das Montagematerial enthält. Darunter befindet sich das Gehäuse in einem Kunststoffbeutel und wird rechts und links von jeweils einem Stück Schaumstoff umschlossen.
Inhalt
Neben dem Gehäuse und den beiden Abdeckungen (auf die wir später noch genauer eingehen wollen) befinden sich noch diverse Schrauben, fünf Kabelbinder sowie die Bedienungsanleitung im Lieferumfang.
Daten
| Fractal Design Era | |
|---|---|
| Abmessungen Gewicht |
325 x 166 x 310 mm (L x B x H) Version Gold, Carbon, Cobal: 3.970 g Version Titanium Gray: 4.090 g Version Silver: 4.167 g |
| Volumen Material |
1 16 Liter Aluminium, Holz, Kunststoff |
| Platz für 3,5″ Laufwerke | SFX PSU: 2 HDDs oder 1 HDD + 2 SSDs ATX PSU: 1 HDD |
| Platz für 2,5″ Laufwerke | SFX PSU: 4 SSDs oder 2 SSDs + 1 HDD ATX PSU: 2 SSDs |
| Frontanschlüsse | 1x USB 3.1 Gen 2 Type-C 2x USB 3.0 3.5 mm CTIA kombiniertes Audio/Mikro |
| Erweiterungsslots | 2 |
| Lüfter | Oben: 2x 120 mm Hinten: 1x 80 mm (installiert) Unten: 2x 140 mm (ohne Grafikkarte) |
| Filter | An Oberseite, Unterseite und Seitenteilen |
| Netzteil | ATX, SFX-L oder SFX |
| Max. Grafikkartenlänge | 295 mm oder 210/190 mm (mit SFX/ATX PSU unten) |
| Max. CPU-Kühler Höhe | 120 mm (70 mm empfohlen bei seitlich montierter 3,5″ Festplatte) |
Details
Bevor wir uns dem Gehäuse widmen wollen wir uns die Abdeckungen genauer ansehen. Fractal Design liefert bei der uns vorliegenden Version eine Abdeckung mit schwarzem Meshgitter und eine weitere mit einem Walnussholzfurnier. Beide Abdeckungen haften später über Magnete mit am Gehäusekorpus. Wir sind gespannt, inwiefern sich die Abdeckung mit dem Holzfurnier auf die Temperaturen auswirkt. Denn so verfügt das Gehäuse nur über einen sehr schmalen Bereich, durch den die Luft einströmen kann.
An der Oberseite des Fractal Design Era ist bereits ein Einsatz mit einem feinen Gitter montiert. Das soll verhindern, dass Staub und Schmutz in das Gehäuseinnere gelangen. Dieser Einsatz haftet ebenfalls magnetisch am Korpus.
Auf den Einsatz lassen sich die beiden Abdeckungen einfach anbringen. Durch die Abdeckung mit dem Meshgitter können wir ins Gehäuseinnere blicken. Je nach persönlichen Geschmack entsteht der richtige WOW-Effekt erst mit der edel wirkenden Holzabdeckung. Die Außenseiten des Fractal Design Era besteht aus Aluminium mit leichten Wölbungen.
Nehmen wir Deckel und Einlage ab, so erhalten wir Zugriff auf Montagemöglichkeiten für zwei 120 mm Lüfter oder einen entsprechenden Radiator.
Auf der Vorderseite finden sich der Ein-/Aus-Taste sowie zwei USB 3.0 und ein USB 3.1 Typ-C Anschluss. Damit auch ein Headset oder Kopfhörer angeschlossen werden kann, ist ein kombinierter 3,5 mm Audio-Klinkeanschluss vorhanden.
Auch die Seitenteile verfügen über eine Wölbung und zusätzlich über Belüftungsöffnungen. Die Seitenteile bestehen dicken Aluminiumblech und lässt sich weder verwinden noch verbiegen. An der Innenseite sind Staubfilter untergebracht, die sich genau wie die Seitenteile selbst ohne Werkzeug demontieren lassen.
Hinter dem linken Seitenteil finden wir direkt eine Halterung für Laufwerke, in der Seite und im vorderen Bereich den Platz für das Netzteil sowie weitere Laufwerke. Hier passen ATX als auch SFX Netzteile – wir empfehlen hier den Einsatz von kurzen SFX Netzteilen, denn so ergibt sich mehr Platz. Im hinteren Teil befindet sich, der bereits vorinstallierte 80 mm Lüfter.
Am Boden lassen sich direkt zwei Lüfter mit einem Durchmesser von bis zu 140 mm installieren. Dann passt allerdings keine Grafikkarte mehr in das Gehäuse.
Das rechte Seitenteil sieht exakt so aus wie das der linken Seite und verfügt auch über Belüftungsöffnungen. Dahinter verbergen sich großzügige Öffnungen. So ist die Backplate des Kühlers für den Prozessor gut erreichbar. So kann dieser auch später noch ohne Ausbau des Mainboards ausgetauscht werden wenn nötig.
Auch an der Rückseite macht das Fractal Design Era eine gute Figur und wirkt wie aus einem Guss. Hier sind nur die nötigsten Öffnungen vorhanden, um die Rückseite so sauber wie möglich zu gestalten. Da das Netzteil hinter der Gehäusefront sitzt, zieht sich ein entsprechendes Anschlusskabel von der Front des Gehäuses bis an die Rückseite.
Der Boden des Fractal Design Era besteht aus farblich passenden Kunststoff mit seitlichen Lüftungsöffnungen. Für einen sicheren Stand sorgen vier großzügig dimensionierte Gummipads. Um am Boden Lüfter zu montieren, muss der untere Bereich zuvor demontiert werden. Dazu müssen dann sechs Schrauben gelöst werden.
Praxis
Testsystem
| Testsystem | |
|---|---|
| Prozessor | AMD Ryzen 3 3200G |
| CPU Kühler | Cooler Master G200P |
| Mainboard | ASRock X570 Phantom Gaming-ITX TB3 |
| Arbeitsspeicher | Patriot Viper VIPER 4 BLACKOUT DDR4 3.200 MHz |
| Grafikkarte | EVGA GTX1060 3 GB |
| Netzteil | Chieftec CSN-550C SFX |
| SSD | 1x 128 GB NVMe PCIe SSD |
| HDD | 1x 3,5″ Toshiba P300 1 TB |
Unser Testsystem besteht dieses Mal aus X570 Mainboard von ASRock in Verbindung mit einem AMD Ryzen 3 3200G. Das ist zwar nicht die sinnigste Kombination, aber da wir für unseren späteren Test auf einer Budgetplattform einen entsprechenden Prozessor nutzen wollten ist, dies so zustande gekommen.
Einbau
Wir bestücken das Mainboard mit Prozessor, Kühler, RAM und SSD bevor wir es in das Fractal Design Era einsetzen. Da das I/O Shield bereits mit dem Mainboard verbunden ist, brauchen wir beim Zusammenbau nicht daran zu denken. Anschließend Setzen wir das SFX-Netzteil samt 3,5″ Laufwerk ein. Hier würde auch ein normales ATX Netzteil passen. Wenn ein normales Netzteil eingesetzt wird, muss aber darauf geachtet werden, dass dieses nicht zu lang ist, da es sonst wirklich schwer wird, eine Grafikkarte einzusetzen. Selbst in unserem Beispiel war es nicht einfach, die Grafikkarte in Position zu bringen, da es im Gehäuse recht eng zugeht. Um euch zu zeigen, wie viel Platz nach unter dem Deckel ist, haben wir hier zwei Lüfter montiert. Mehr Lüfter passen dann auch nicht mehr in das Gehäuse. Zwar könnten theoretisch noch zwei 140 mm Lüfter am Boden verbaut werden, aber nicht in Verbindung mit der Grafikkarte. Bei unserem Aufbau setzen wir nur die Kabel am Netzteil ein, die wir auch wirklich benötigen. Dies wären das 24-PIN ATX, das 12V-EPS, das PCIe und ein SATA Kabel.
Im Allgemeinen können wir sagen, dass wir beim CPU-Kühler auf welche mit einer maximalen Bauhöhe von 120 mm begrenzt sind. Grafikkarten dürfen maximal 280 mm lang sein. Wobei diese Länge auch nur passt, wenn nicht so viele Kabel vom Netzteil im Weg liegen.
Temperaturen

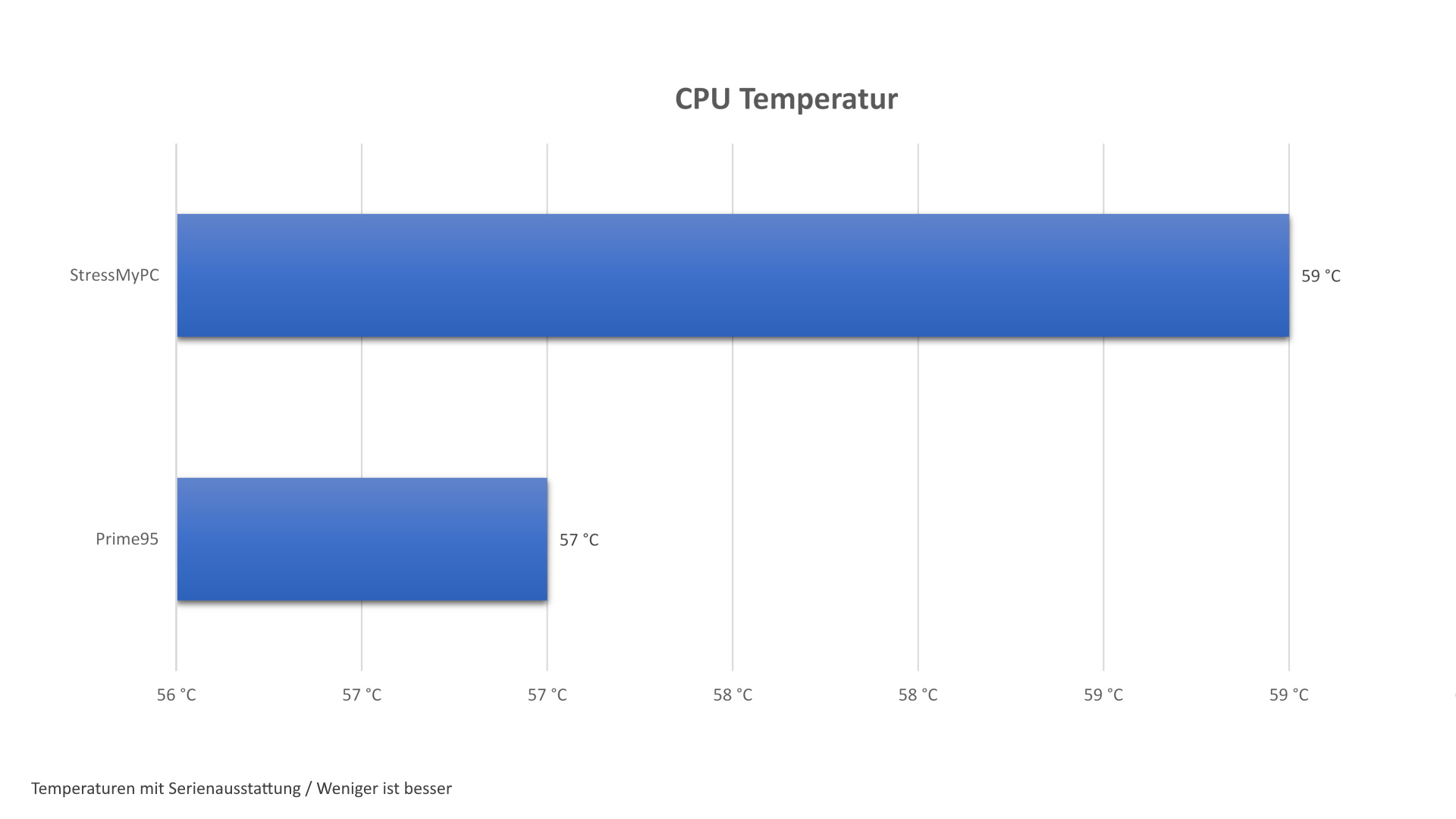

In unserem Test wollen wir die maximale Temperatur des Prozessors ermitteln. Dazu benutzen wir die bewährte kostenlose Software Prime95, mit der wir den Prozessor für 15 Minuten auslasten. Der Small FFT-Test bringt erfahrungsgemäß die höchste Wärmeverlustleistung, daher benutzen wir diesen. Für die nächste Messung nutzen wir das kostenlose Tool namens StressMyPC. Dieser Test setzt sowohl Prozessor, Grafikkarte als auch Speicher unter Volllast. Zum Auslesen der Temperatur verwenden wir das kostenlose Programm HWInfo und messen die Temperatur zusätzlich am Sockel. Die Umgebungstemperatur liegt zur Zeit der Messung bei 22 °C. Die Steuerung der Lüfter obliegt in unserem Test alleine der ab Werk eingestellten Kurve des Profils „Normal“ (Steuert CPU-Kühler und Lüfter an der Rückseite).

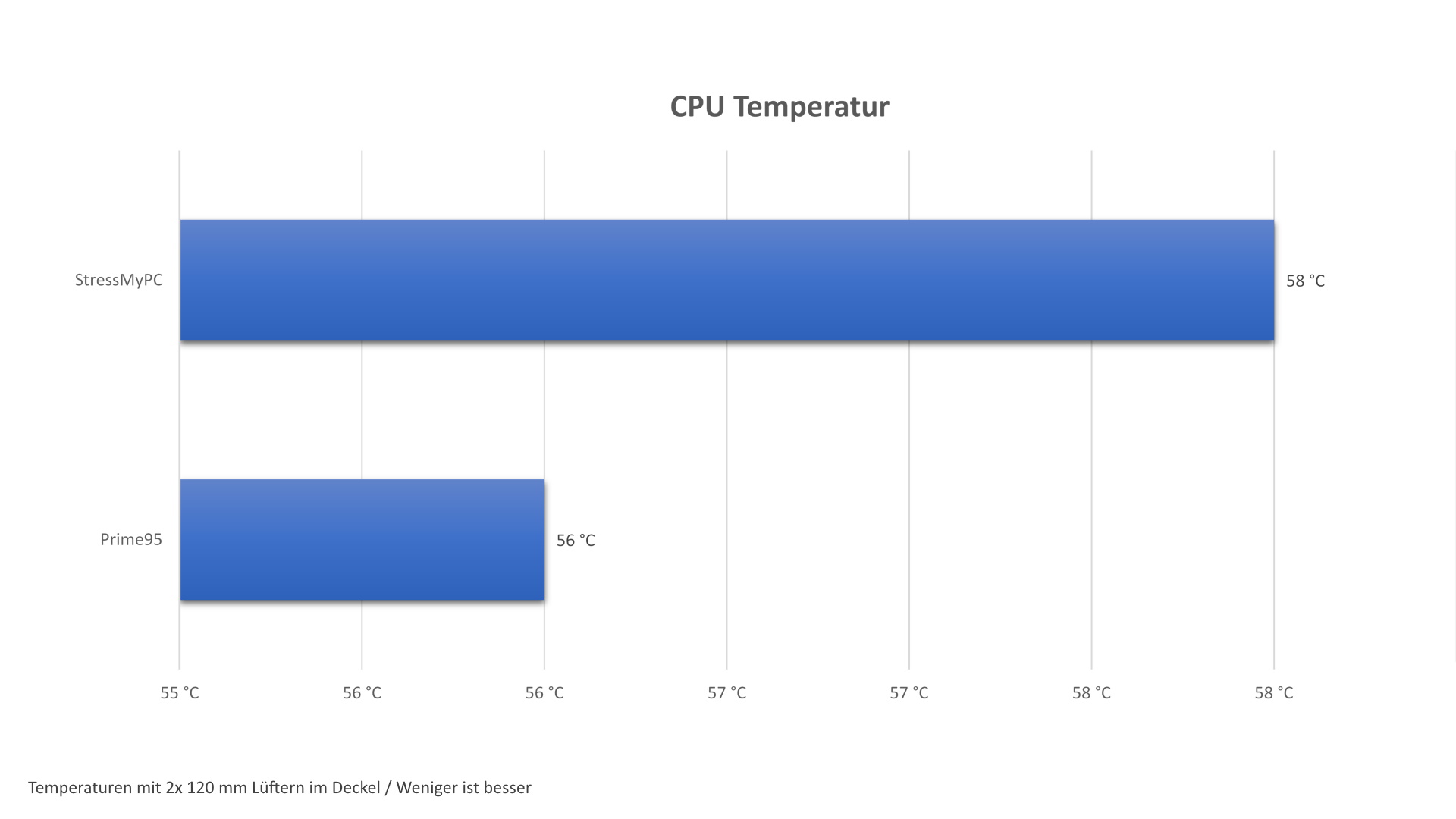

Wie eingangs erwähnt verbauen wir noch zwei 120 mm Lüfter im Deckel des Gehäuses. Als Abdeckung ist die geschlossene Holzverkleidung montiert. Die Lüfter beiden zuvor genannten Lüfter drehen mit 600 U/Min. Hintergrund ist der, dass die Lüfter bei genau dieser Drehzahl nicht zu hören sind.
Die Temperatur des Prozessors profitiert geringfügig durch die beiden zusätzlichen Lüfter. Ein Austausch des Gehäusedeckels durch die Mesh-Abdeckung bringt eine Reduktion der Temperatur um zwei bis drei Grad.
Zwischen der Grafikkarte und dem Gehäuseboden sind geschätzt 20 mm Platz, somit ist der Einbau von Lüftern am Boden nahezu unmöglich. Die Grafikkarte muss sich daher die Außenluft durch die wenigen Öffnungen am Boden besorgen. Das funktioniert in der Praxis ganz gut. Zwar wie die Grafikkarte mit 72°C sehr warm und kann den vollen Turbotakt nicht ganz halten. In größeren und gut belüfteten Gehäusen kam diese Karte niemals über 65 °C.
Lautstärke
Werkseitig besitzt das Fractal Design Era nur einen 80 mm Lüfter. Betreiben wir nur diesen, so vernehmen wir im schlimmsten Falle eine Lautstärke von 40 dBA (gemessen mit Schallpegelmessgerät). In der Praxis können wir den Lüfter jedoch kaum vernehmen, da dieser nie mit voller Drehzahl dreht und ansonsten in der Geräuschkulisse der anderen Geräte untergeht. Dabei muss auch gesagt werden, dass das Fractal Design Era kaum Schallaustrittsöffnungen bietet und die Materialstärke dick genug ist um Geräusche etwas abzumildern.
Fazit
Das Fractal Design Era ist in unseren Augen eine wahre Schönheit. Es ist sehr schlicht gehalten und versteht es eine moderne Form mit einer klassischen Holzeinlage zu vereinen. Das Gehäuse gibt es in fünf verschiedenen Farben mit entsprechend unterschiedlichen Deckeln. Die Preise liegen zwischen 150 und 160 €. Die uns vorliegende Version ist derzeit für 158,43 € im Preisvergleich gelistet. Dafür erhält der Nutzer ein 16 Liter Gehäuse mit doch recht vielen Möglichkeiten. Eine dieser Möglichkeiten ist zum Beispiel der Einsatz eines normalen ATX Netzteils. Davon raten wir jedoch eher ab, da dann nicht mehr viel Platz für die Kabelstränge übrig bleibt. Weiter wäre es theoretisch möglich bis zu fünf Lüfter im Gehäuse zu verbauen, jedoch fallen davon schon zwei weg, sobald eine Grafikkarte zum Einsatz kommt. Dafür kann an der Oberseite auch ein 240 mm Radiator einer All in One Wasserkühlung verbaut werden. Ohnehin empfehlen wir den Einsatz von Lüftern an der Oberseite, da dies die Wärmeabgabe deutlich verbessert. Weiter lässt sich die Wärmeabgabe verbessern, wenn auf den Holzdeckel verzichtet wird und stattdessen der Deckel mit Meshgitter eingesetzt wird. Bis auf dem hinteren Lüfterplatz verfügen alle Öffnungen über einen Staubschutz. Wir vergeben 9 von 10 Punkten, denn es handelt sich hier definitiv um ein sehr gutes Gehäuse, jedoch mit einigen Schwächen, die aber in unseren Augen noch zu verschmerzen sind. Daher auch unsere Empfehlung.
Pro:
+ Design
+ Verarbeitung
+ Hochwertige Materialien
+ Auswahl bei Deckelverkleidung
+ ATX oder SFX Netzteil montierbar
+ Gängige Grafikkarten passen
+ Einbau eines 240 mm Radiators möglich
+ zwei 3,5″ oder vier 2,5″ Laufwerke möglich
+ USB 3.1 Typ-C in der Front
Kontra:
– Kühlleistung nur mit 80 mm Hecklüfter unzureichend
– Wenig Platz zum verlegen der Kabel
– Lüfterplätze am Boden entfallen mit verbauter Grafikkarte
