Mit der Lumen S24 RGB erreichte uns die neuste All-In-One Wasserkühlung aus dem Hause Fractal Design. Durch ihre herausragende Kühlleistung und beeindruckende A-RGB-Beleuchtung soll gleichermaßen der Neu-Einsteiger, aber auch der erfahrene Nutzer angesprochen werden. Bei der Lumen S24 RGB kommt ein neues Pumpenkonzept zum Einsatz und damit weicht Fractal Design von der üblichen Norm bei All-In-One Wasserkühlungen ab. Die Lumen Wasserkühlungen sind in den Radiatorgrößen 240 mm, 280 mm und 360 mm sowie mit komplett schwarzen oder mit A-RGB Aspect Lüftern erhältlich. Im nachfolgenden Test erfahrt ihr, ob und wie sie sich bewährt.
Verpackung, Inhalt, Daten
Verpackung
Ausgeliefert wird die Fractal Design Lumen S24 RGB in einem mattschwarzen Karton, auf der Front ist eine große Produktabbildung abgelichtet. Der Fractal Schriftzug, die Produktbezeichnung und kompatible Mainboard-Hersteller, die eine ARGB-Beleuchtung unterstützen, sind zu sehen. Rückseitig ist die Lumen S24 RGB in gezeichneter Form abgebildet, Features werden aufgelistet und ein farbiges Garantie Siegel mit einer 5-Jahres-Garantie von Fractal Design ist ebenfalls angebracht. Auf einer der Längsseiten, die in mattschwarz gehalten ist, erhält man in fünf unterschiedlichen Sprachen Auskunft über die ARGB-Beleuchtung, die unterstützten Sockel, die bereits aufgetragene WLP, sowie die verwendeten Schläuche der Kühlung. Zudem ist der Radiator in Form einer grafischen Darstellung dargestellt. Etliche Prüfzeichen und das Copyright von Fractal Design sind zu sehen. Ebenso findet man die EAN. – Nummer, die UPC-, die JAN- und einen Aufkleber mit der SN. – Nummer. Die andere Seite ziert lediglich ein Fractal Design Schriftzug.
Inhalt
Neben der Lumen S24 RGB, die sicher im Kartoninlay in zwei Plastikbeuteln (Kühlergehäuse/ Radiator) untergebracht ist, befinden sich auch zwei Aspect 12 RGB-PWM-Lüfter, die separat in kleinen Plastikbeuteln untergebracht sind. Sämtliches Zubehör für die Montage auf allen gängigen Sockel von Intel und AMD, ein roter Flyer, der in drei Sprachen geschrieben ist, gibt Support Unterstützung bei einem fehlerhaften Produkt (Kontaktdaten per E-Mail oder per Telefon) und ein detaillierter User Guide liegen ebenfalls der Verpackung bei.
Daten
| Fractal Design Lumen S24 RGB |
|
| Pumpe | |
| Unterstützte Sockel | Intel: LGA 1150, 1151, 1155, 1156, 1200, 1366, 2011, 2011-3, 2066 AMD: AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ |
| Material Sockel | Kupfer |
| Block Höhe | 43 mm |
| Block Durchmesser (Hauptteil) | 67 mm |
| Anschlüsse Block | Drehbarer 90° Winkelanschluss |
| Lager (Pumpe) | Keramik |
| Spannung (Pumpe) | 12 V |
| Stromstärke (Pumpe) | 0,34 A |
| Pumpen Lautstärke (Volllast) | 22 dBA |
| Drehzahl (Pumpe) | 4000 ± 10% RPM |
| PWM Steuerung | Nein |
| Pumpe Lebensdauer | 50.000 Stunden |
| Fördermenge | 51 L /H |
| Pumpe max. Druck (50°) | 1,8 mm H2O/ 17,6 kPa / 2,5 PSI |
| Länge Stromkabel (Pumpe) | 375 mm |
| Länge ARGB 5V, 3-Pin Kabel (Pumpe) | 500 mm |
| Radiator | |
| Maße Radiator (LxBxH) | 240 x 120 x 27 mm |
| Material Radiator | Aluminium |
| Material Kühlfinnen | Aluminium |
| Schlauch Länge | 400 mm |
| Material Schläuche | Gummi, Nylon ummantelt |
| Anschlüsse Radiator | Barbed Fitting |
| Aspect 12 RGB PWM Lüfter |
|
| Farbe Lüfterblätter | Semi-Opak-weiß |
| Farbe Rahmen | Schwarz |
| Betriebsspannung | 12 V |
| Anlaufspannung | 7 V |
| Anschluss Lüfter | 4-Pin PWM (GND/12V/Tacho/PWM) |
| Drehzahl | 500 – 2000 RPM |
| Lager | Rifle |
| Lebensdauer | 90.000 Stunden |
| LED Typ | Steuerbares RGB |
| Spannung LED | 5 V / 3-Pin |
| Airflow (Max) | 13–56 CFM |
| Statischer Druck | 0,23–2,34 mm H2O |
| PWM Steuerung | Ja |
| Länge Stromkabel | 500 mm |
| Länge RGB Kabel | 500 mm |
| Lebensdauer | 90.000 Stunden |
| Garantie | 5 Jahre |
Details
Die Lüfterrahmen der zwei 120 mm Aspect 12 RGB-PWM-Lüfter sind in Schwarz gehalten, aerodynamische Streben sollen etwaige Verwirbelungen und Störgeräusche reduzieren. Mit den leicht transparenten „Semi-Opak-Weißen, siebenfach Lüfterblättern und dem mittig angebrachten Fractal Logo, vermitteln sie vorab einen guten und sauber verarbeiteten Eindruck. Die verbauten Rifle Lager sind nicht nur effizient, sondern sorgen auch für Laufruhe auch im hohen Drehzahlbereich. Sechs zentral angeordnete und einzeln steuerbare RGB-LEDs (RGB Versionen) sind verbaut und bringen zudem auch noch Farbe ins Spiel.
Über die 500 mm langen PWM-Kabel liefern die Lüfter eine präzise Drehzahl von 500 RPM bis max. 2000 RPM. Sie sind mit einem max. Luftstrom von 56 CFM angegeben. Mit ihrer Trip Wire Technologie verbessert sich die Effizienz und reduziert zugleich die Lautstärke.
Die 5 V 3 Pin Anschlusskabel, die ebenfalls 500 mm lang sind, werden miteinander verbunden, an den +5 V ADD_Header des Mainboards angeschlossen und mittels der eigenen Mainboardsoftware angesteuert und eingestellt. Folgende A-RGB Mainboard Hersteller sind kompatibel: ASUS AURA Sync, Gigabyte RGB Fusion 2.0, Asrock RGB Fusion und MSI Mystic Sync.
Das Wasserkühlergehäuse selbst ist aus Kunststoff gefertigt. Die grafitfarbene, abnehmbare, ebenfalls aus Kunststoff gefertigte Abdeckung kann in 90 Grad Schritten verstellt werden. So ist in jeder Ausrichtung der Wasserkühlung, eine horizontale Positionierung des Logos möglich ist. Das Fractal Design Logo ist sauber eingearbeitet und rundet das Gesamtpaket ab. Im Inneren befindet sich nicht wie anzunehmen die Pumpeneinheit, sondern lediglich die RGB-Einheit, die die aus sechs LEDs besteht. Der Anschluss für die steuerbare RGB-Beleuchtung befindet sich an der Seite des Kühlergehäuses und wird per Drag and Drop angeschlossen. Die beweglichen, rechtwinkligen Anschlüsse vereinfachen das Verlegen der Schläuche. Der aus Kupfer gefertigte kreisrunde Kühlerboden ist bereits ab Werk mit Wärmeleitpaste versehen. Eine „Rundumplastikabdeckung“ schützt ihn vor etwaigen Berührungen oder verwischen beim Einbau des Kühlers.
Der Radiator ist aus Aluminium gefertigt und schwarz lackiert. Die Übergänge sind sauber verarbeitet und mit gerade einmal 27 mm Stärke auch optimal für kleinere Gehäuse. Anders als bei üblichen AIOs, ist die Pumpe nicht direkt im Wasserblock untergebracht. Fractal Design weicht von der bei AIOs üblichen Kompaktbauweise ab und orientiert sich er bei der Gestaltung an den dedizierten Aufbau früherer Wasserkühlungslösungen. Die verbaute Pumpe ist im Radiator mit integriert, wodurch ein leiser Betrieb gewährleistet werden soll. Ein Keramiklager sorgt für Laufruhe und Langlebigkeit auch bei hoher Drehzahl, so werden nur minimale Vibrationen erzeugt. Bis zum Redaktionsschluss lag uns leider keine nähere Information über die verbaute Pumpe vor. Sie bringt es auf eine max. Drehzahl von 4000 RPM (+/- 10 %) und hat eine Lebensdauer von 50.000 Stunden. Über ein 0,5 m langes 3 Pin Anschlusskabel wird die Pumpe über das Mainboard gesteuert. Inwieweit sich natürlich die hohe und konstante Drehzahl und etwaige Geräusche oder Vibrationen im Alltag oder im Test bemerkbar machen, werden wir später noch erfahren.
Praxis
Testsystem und Einbau
| Testsystem | |
| CPU | Intel Core i9 9900K @ 5GHz |
| GPU | ASUS DirectCut II GTX 760 |
| Mainboard | ASUS ROG MAXIMUS XI GENE |
| Gehäuse | Fractal Design Torrent |
| Arbeitsspeicher | 16GB G.Skill Trident Z |
| Kühlung | Fractal Design Lumen S24 RGB |
| Festplatte HDD/SSD | WDC WDS500 |
| Netzteil | be quiet Pure Power 10 600W |
Der Einbau gestaltet sich recht einfach. Die mitgelieferte Backplate, wird an unser Sockel LGA 1151 Mainboard mittels der Abstandshalter und Unterlegscheiben montiert. Da bereits ab Werk die Halterung für LGA Sockel 1151 am Wasserkühlergehäuse montiert ist, entfällt die Montage. Für AMD-Sockel liegt dem Lieferumfang eine modulare werkzeuglose Halterung bei. Die erforderlichen Kabel für die Pumpe, das 5 V ARGB Kabel für die RGB-Beleuchtung des Wasserkühlergehäuse und die 2 x 120 mm Lüfter, die wir auf den Radiator vorab montiert haben, werden miteinander verbunden und an die entsprechenden Anschlüsse unseres Mainboards angeschlossen. Da es sich bei dem verbauten Mainboard um ein ASUS ROG MAXIMUS XI GENE handelt und es keinen 3 Pin / 5 V Anschluss für die ARGB Beleuchtung hat, nutzen wir einen One-Click-Controller (nicht im Lieferumfang enthalten), um in den vollen Genuss der RGB-Beleuchtung zukommen. In der Front unseres Fractal Design Torrent Gehäuses, welches wir bereits testen durften, wird nun die Lumen S24 RGB verbaut.
Effekte
Ein kleines Video soll zeigen, wie die klaren Farben der Lumen S20 RGB die Nacht erhellt. Sie wurden einzeln über einen One-Click-Controller durchgeschaltet.
Temperaturen

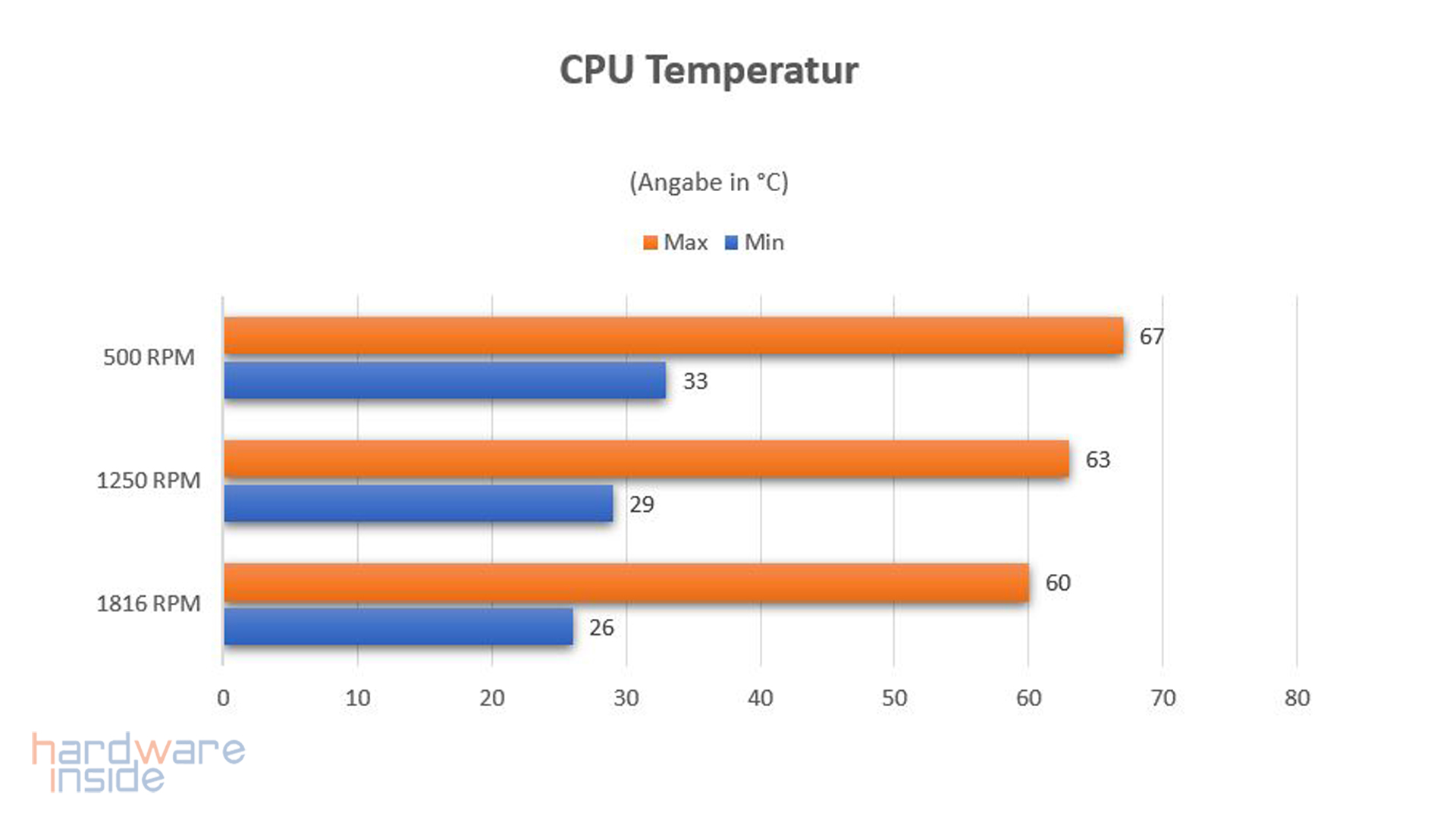

Um die CPU zu 100 % auszulasten, kam Prime95 im 1344k Test für eine Dauer von 30 min zum Einsatz. Die Einstellung der Lüfter erfolgte über die Software des Mainboards, in unserem Falle die Asus AI Suite 3. Die Lüftergeschwindigkeiten wurden manuell auf 550 RPM, 1250 RPM sowie auf max. Drehzahl eingestellt. Über das Tool „Hardwareinfo“ wurden die Temperaturen ausgelesen und wir ermittelten die min. – wie auch die max. Temperatur. Die Pumpe lief während der ganzen Testphase bei 3750 RPM was nicht störend war, man vernahm sie kaum. Ein guter Kompromiss zwischen Lautstärke und Kühlleistung liegt bei 950 – 1050 RPM bei den Lüftern und 3340 RPM bei der Pumpe. Die bereits ab Werk aufgetragene Wärmeleitpaste hinterließ bei unserem Test einen guten Eindruck. Die von uns erreichten Werte sind lediglich Richtwerte. Sie ist zum einem von der verbauten Hardware und zum anderen vom Gehäuse abhängig (Airflow).
Fazit
Die Fractal Design Lumen S24 RGB ist mit Ihrem außergewöhnlichen Design und dem gut durchdachten Pumpenkonzept eine leistungsstarke 240 mm All-In-One Wasserkühlung. Die extern verbaute Pumpe mit ihren 4000 RPM in Kombination mit den Aspect 12 RGB-PWM-Lüftern, einfach spitze. Sie bietet genug Power, um auch leistungsstarke Gaming PCs zu kühlen. Die synchrone ARGB-Farbsteuerung von Lüfter in Kombination mit dem Wasserkühlergehäuse ist auch für „nicht RGB-Liebhaber“ definitiv ein Hingucker. Das Sahnehäubchen des Ganzen ist die in 90 Grad Schritten variabel einstellbare Abdeckung, die es dem Anwender ermöglicht, eine horizontale Position des Fractal Logos egal in welcher einbauweise zu erreichen. Damit ist die Fractal Design Lumen S24 RGB eine rundum gut durchdachte All-In-One Wasserkühlung mit Leistung und Performance nach oben. Wir vergeben unseren Highend Award.
Pro:
+ Einzigartiges Design
+ Saubere Verarbeitung
+ Beleuchtung
+ Gute Kühlleistung
Kontra:
– N/A
