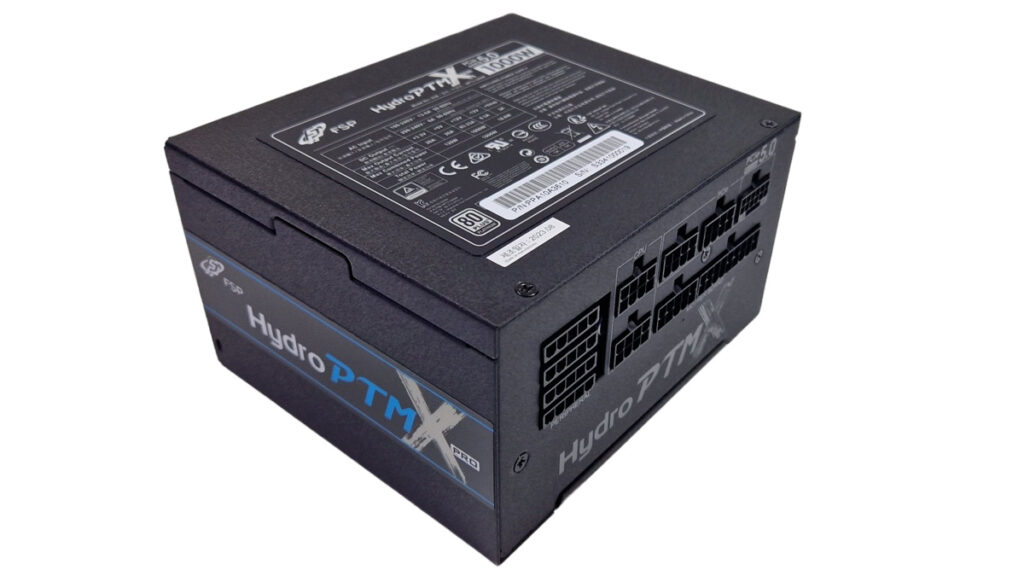

Heute möchten wir euch das Hydro PTM X PRO aus dem Hause FSP vorstellen. In den letzten Jahren ist gerade auch im Highend-Bereich die Leistungsaufnahme im Bereich der PC-Komponenten drastisch gestiegen. Umso wichtiger ist es, die Komponenten auch mit der ausreichender Leistung mit entsprechender Leistungszertifizierung zu versorgen. Das Hydro PTM X PRO besitzt eine 80-Plus-Platinum Zertifizierung und bietet so einen hohen Wirkungsgrad und ist zudem mit einem nativen PCIe 5.0 16-Pin-Anschluss (12VHPWR) ausgestattet. Es ist in den Leistungsstufen 850, 1000 und 1200 Watt und in den Farben Weiß und Schwarz erhältlich. Nachfolgend wollen wir uns anschauen, welche weiteren Features das FSP Hydro PTM X PRO in der schwarzen 1000 Watt Variante mitbringt. Alles Weitere erfahrt ihr nun weiter unten.
Verpackung, Inhalt, Daten
Verpackung
Ausgeliefert wird das FSP Hydro PTM X PRO 1000 Watt in einer schwarz mit blau-weißen Akzenten abgesetzten Kartonage. Die Vorderseite illustriert ein großflächiges Produktfoto, zudem sind neben dem Hersteller- und Typenlogo, dem ATX 3.0 Aufdruck und dem PCIe 5.0 Ready Hinweis auch die 80+ Platinum Zertifizierung, sowie die 10-Jahres-Garantie vom Hersteller kurz erläutert. Die Rückseite zeigt perspektivisch das Netzteil mit Längen-Breiten- und Höhenangabe. Zusätzlich werden die ATX 3.0 Spezifikation und der 12VHPWR Anschluss kurz in englischer Sprache erläutert. Ebenso sind nähere Informationen zu den Features und dem Eco-Modus zu sehen.
Auf der einen Längsseite ist die Anzahl der beiliegenden Kabel als Grafik und als Tabelle dargestellt und auf der anderen Seite sind die technischen Daten- der Geräuschpegel- und der Effizienz des FSP Hydro PTM X PRO 1000 Watt in Form einer technischen Tabelle zu finden.
Inhalt

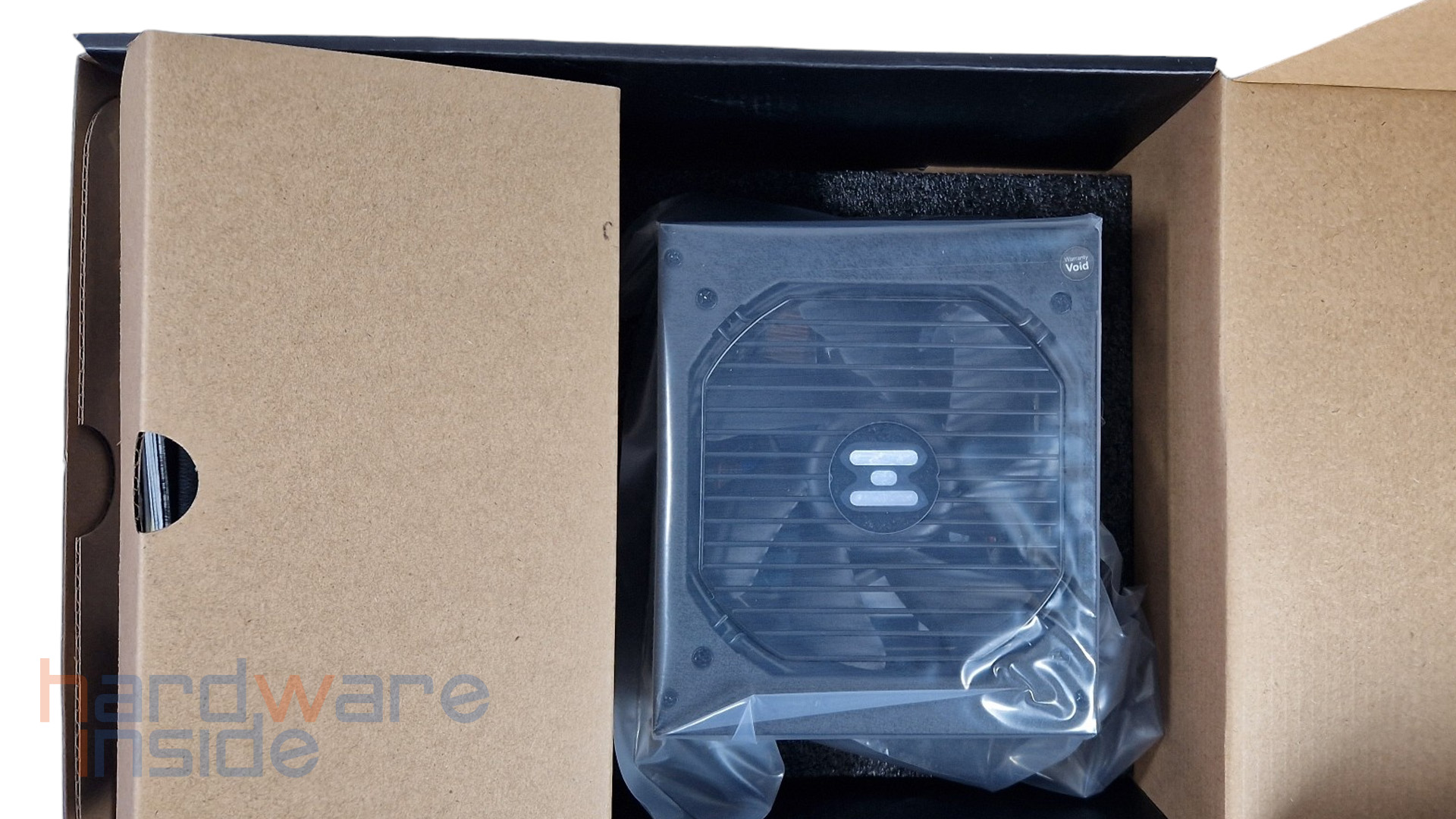

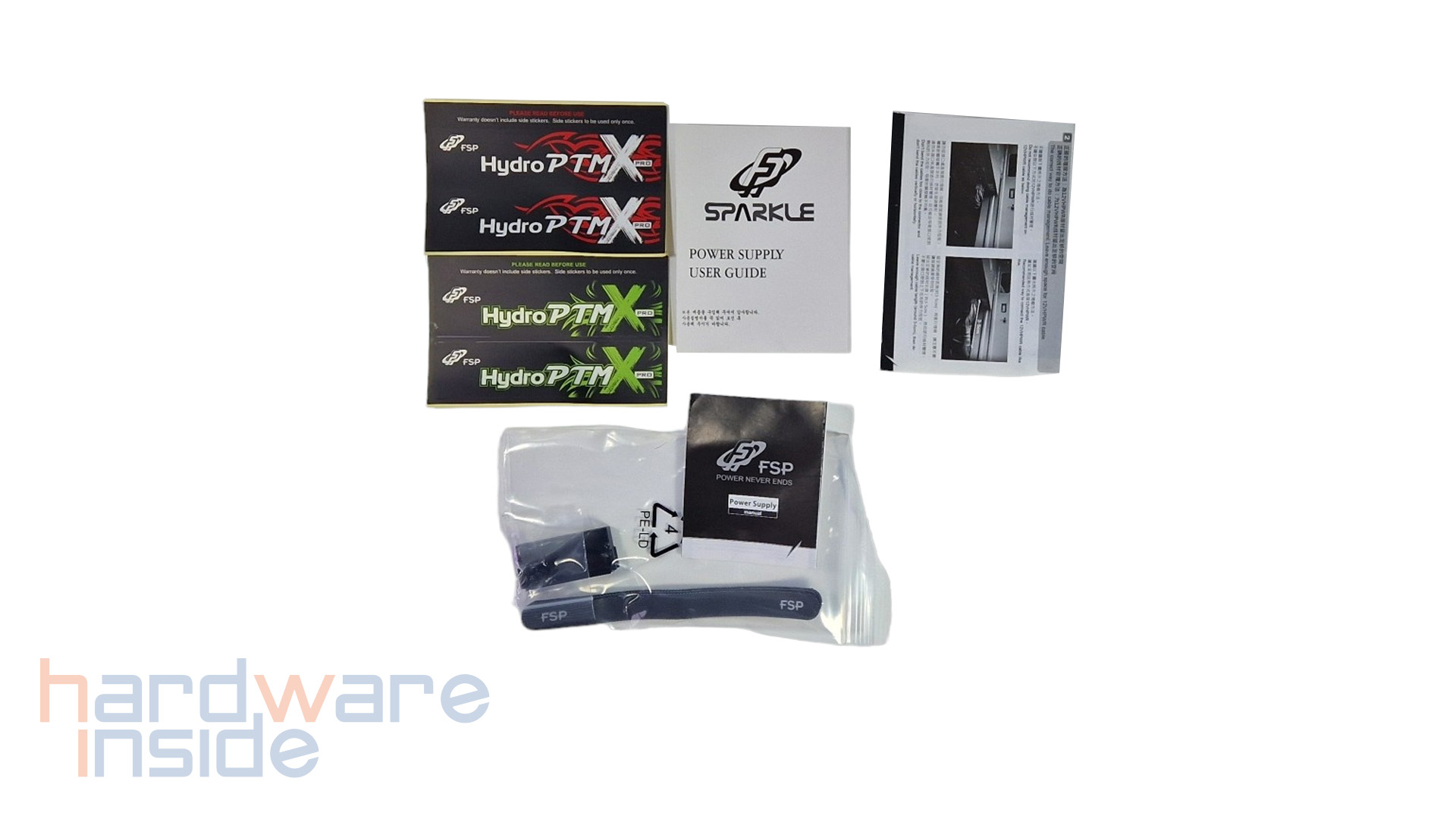

Nachdem wir das FSP Hydro PTM X 1000 Watt Netzteil, das sicher und einzeln mit zwei Schaumstoffeinlagen und in einer zusätzlichen Folie verpackt ist, befreit haben, liegt noch folgendes Zubehör dem Lieferumfang bei.
- 3x Klettbänder
- Schrauben zur Montage des Netzteiles
- Starthilfe-Adapter Netzteil (um das Netzteil zu testen, auch ohne es an das Mainboard anzuschließen)
- Netzteil Anleitung
- Einbau Anleitung
- 2 Sätze Seitenaufkleber in Rot und Grün
- Einbauanleitung PCIe Gen5 12VHPWR
In einem schwarzen Jutebeutel, mit weißem FSP Schriftzug und Logo, befinden sich folgende Kabel im Lieferumfang.
- 1x Modulares ATX-Kabel (24-polig)
- 2x EPS / ATX 12V 8-polig (4 + 4)
- 1x 12VHPWR (12 + 4) -polig
- 6x PCIe (6+2-Pin, Dual)
- 12x SATA-Anschlüsse (Peripherie)
- 3x Molex-Anschlüsse
- 1x Floppy
Daten
| Technische Daten – FSP Hydro PTM X PRO 1000W | |
|---|---|
| ATX Connector | 1 |
| 80 PLUS Zertifizierung | 80 PLUS Zertifizierung |
| Kabel-Typ | Platinum |
| Kontinuierliche Leistung | 1000 W |
| SATA-Anschlüsse | 14 |
| PATA-Anschlüsse (Molex) | 5 |
| Floppy | 1 |
| Lüfter | FDB Fan 135 mm |
| PCIe-Anschlüsse | 7 |
| PCIe 5.0 12VHPWR GPU-Kabel | Ja |
| Anzahl der 12V-Schienen | 1 |
| AC-Eingang | 100 – 240 V |
| Leistungsverteilung: +3,3 V +5 V +12 V +5 VSB |
20 A 20 A 83,33 A (1000 W) 3 A |
| Frequenz | 50 – 60 Hz |
| Garantie | 10 Jahre |
| Besonderheiten | Eco-Taste Spezielle Oberflächenbeschichtung |
| Schutz | OCP, OVP, SCP, OPP, OTP, UVP |
Details
Das Design des FSP Hydro PTM X ist schlicht gehalten und rein vom optischen Aspekt sehr sauber verarbeitet und durch seine Maße von 150 x 190 x 86 mm auch ideal für den Einsatz in kleinen Gehäusen. Dank seiner speziellen Oberflächenbeschaffenheit ermöglicht es dem Netzteil, den Betrieb unter extremen Bedingungen auch bei einer relativ hohen Luftfeuchtigkeit von 95 % ohne Einschränkungen fortzusetzen.

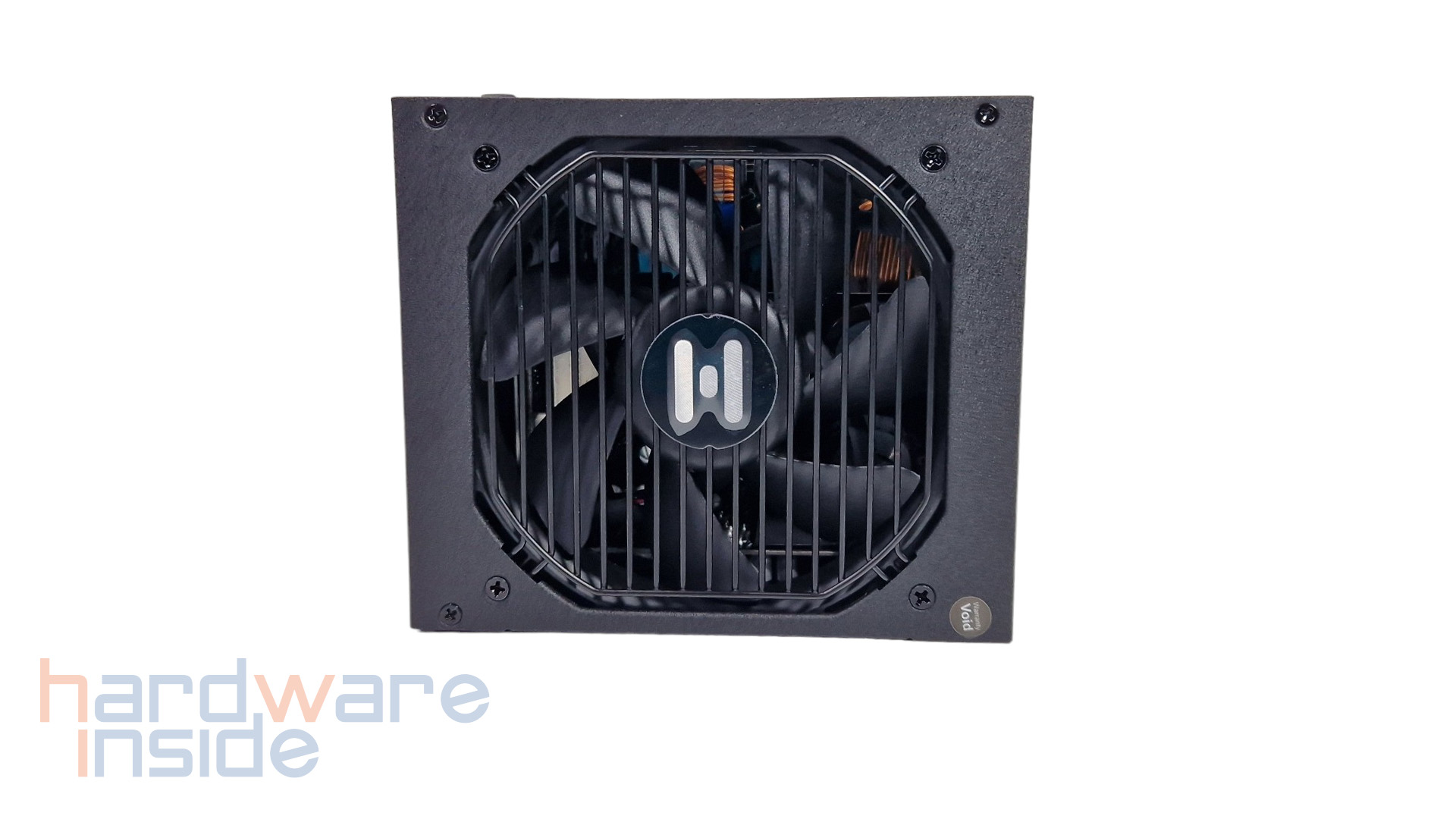

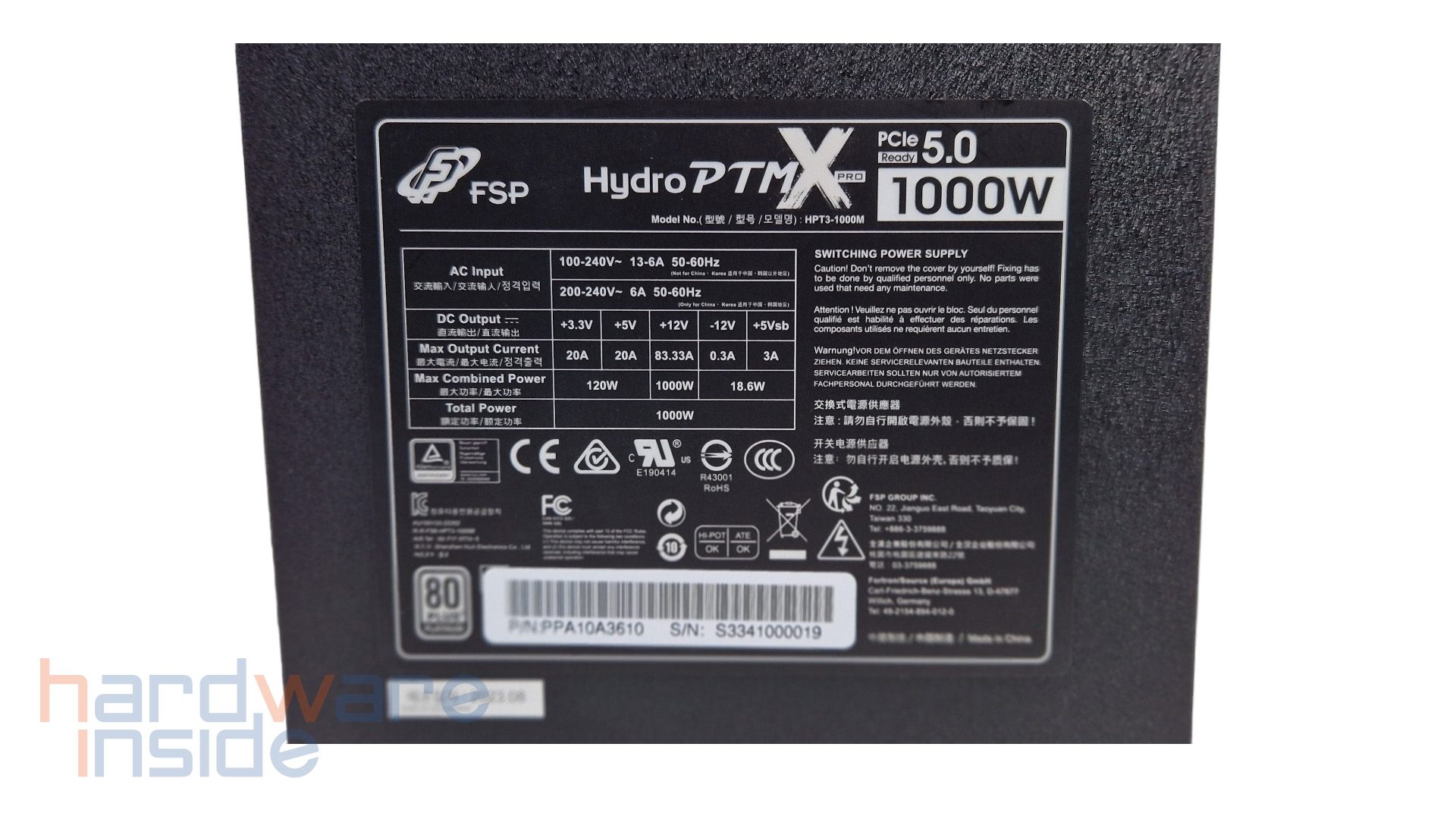

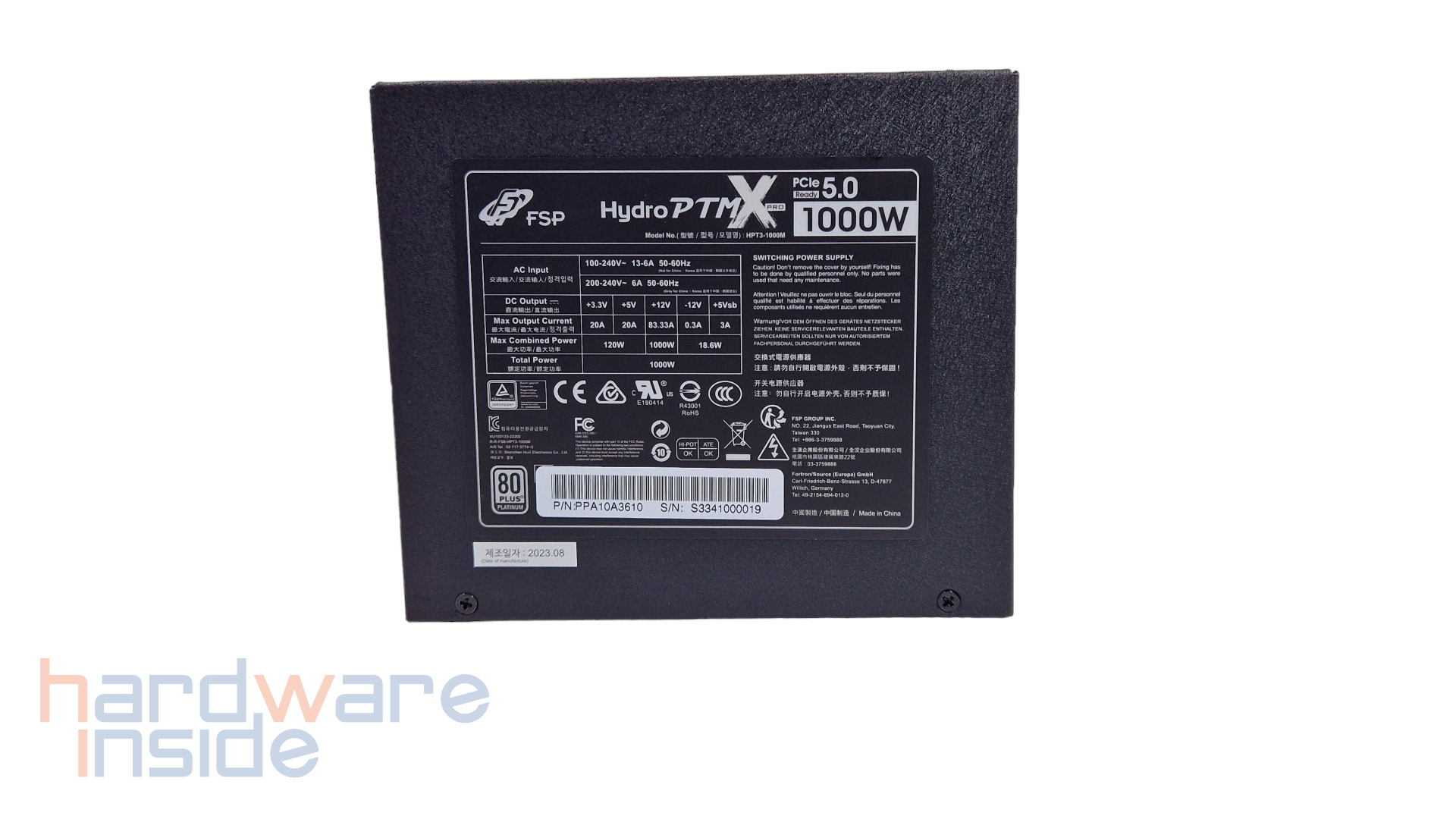

An der Oberseite befindet sich das Typenschild in Form eines rechteckigen Aufklebers mit allen wichtigen und relevanten Daten des Netzteiles. Auf der Unterseite befindet sich das Lüftungsgitter mit dem mittig angebrachten FSB-Logo und dem im Inneren verbauten Lüfter. Insgesamt, wie oben bereits erwähnt, ist die Verarbeitung hervorragend. Spaltmaße sowie die Lackierung bzw. die Beschichtung ist absolut tadellos.
Die Anschlüsse des FSP Hydro PTM X befinden sich in der Front des Netzteiles. Die Beschriftung der Steckplätze ist sauber in einem Grauton aufgedruckt, beschränkt sich auf das wesentliche und durch die voll modularen Anschlüsse werden nur die Kabel angeschlossen, die auch benötigt werden.
Rückseitig befindet sich neben dem typischen Ein-/Ausschalter, ein weiterer kleiner Schalter, der „ECO-Modus“ der das Kühlgebläse steuert. Bei aktivierter ECO-Taste ist der Verbrauch geringer, zudem flüsterleise und bei weniger als 30 % der Auslastung des Netzteiles läuft der verbaute Lüfter erst gar nicht an. Low Noise Betrieb ist garantiert.
Innere Ansicht

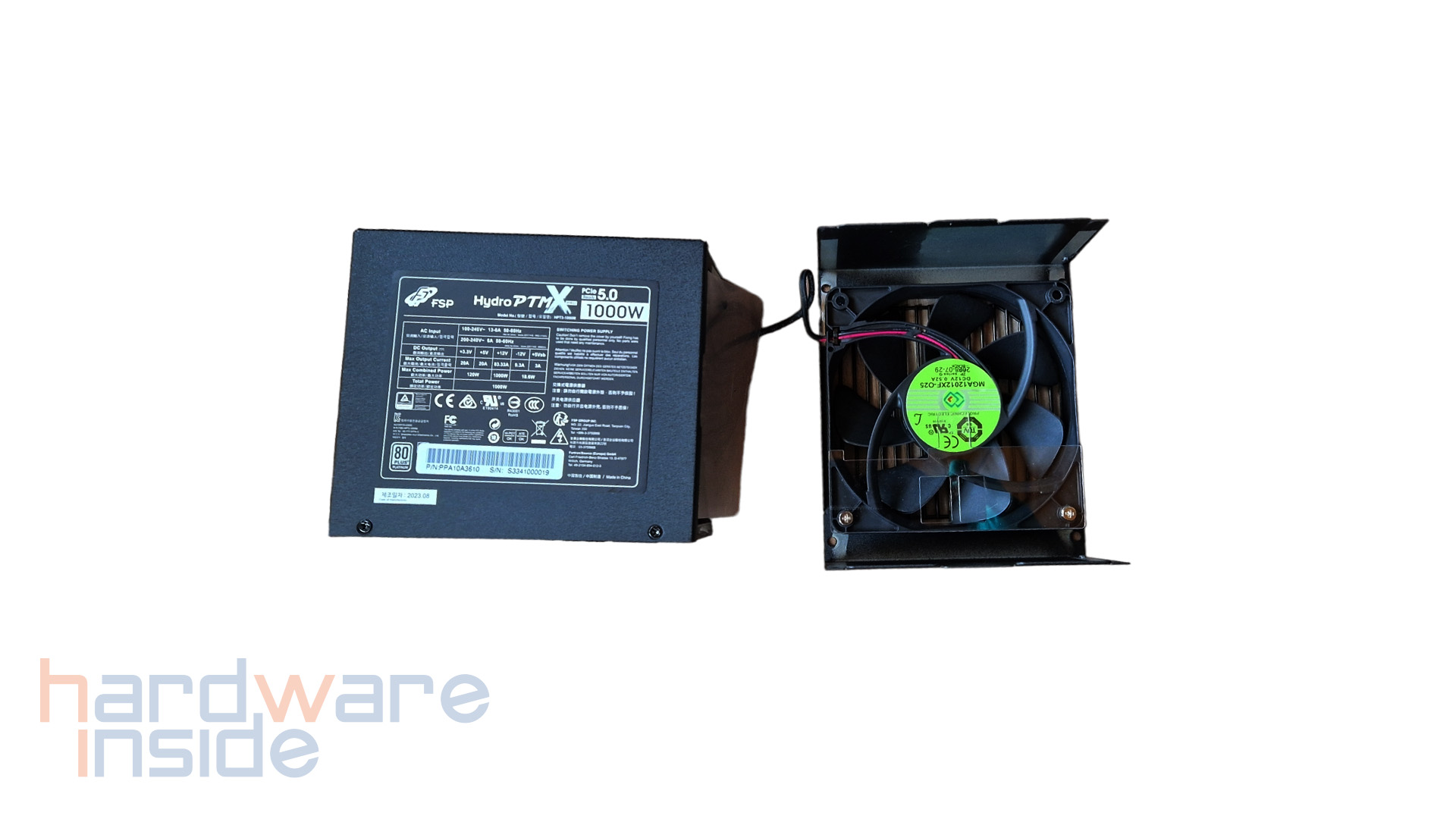

Der Blick ins Innere zeigt uns das schwarze PCB mit den verbauten elektronischen Komponenten. Hier kommen z. B. japanische Elektrolyt- und Polymer-Kondensatoren als hochwertige Bauteile zum Einsatz, die bei 450 V bis zu 105 °C temperaturstabil arbeiten. Alle Leistungstreiber wurden mit großen schwarzen Kühlkörpern versehen und so angeordnet, dass sie passend im Luftstrom bei der kleinen kompakten Bauweise stehen, um die erzeugte Wärme im Betrieb gut aus dem Netzteil ableiten zu können.
Kabel
FSP liefert das Netzteil mit allen Kabeln, die für ein System benötigt werden könnten. Bei allen Kabeln handelt es sich um Flachbandkabel, abgesehen des PCIe 5.0 (12VHPWR). Das ist dicker und zugleich gesleevt. Flachbandkabel haben natürlich gegenüber dem Normalkabel den Vorteil, zum einen Flexibilität in der Handhabung und zum anderen auch bei dem Verlegen der Leitungen.
Sicherheit
Das Hydro PTM X PRO verfügt über zahlreiche Sicherheitsvorkehrungen (OCP, OVP, SCP, OPP, OTP, UVP), um potenzielle Gefahren zu vermeiden und einen reibungslosen Betrieb zu gewährleisten.

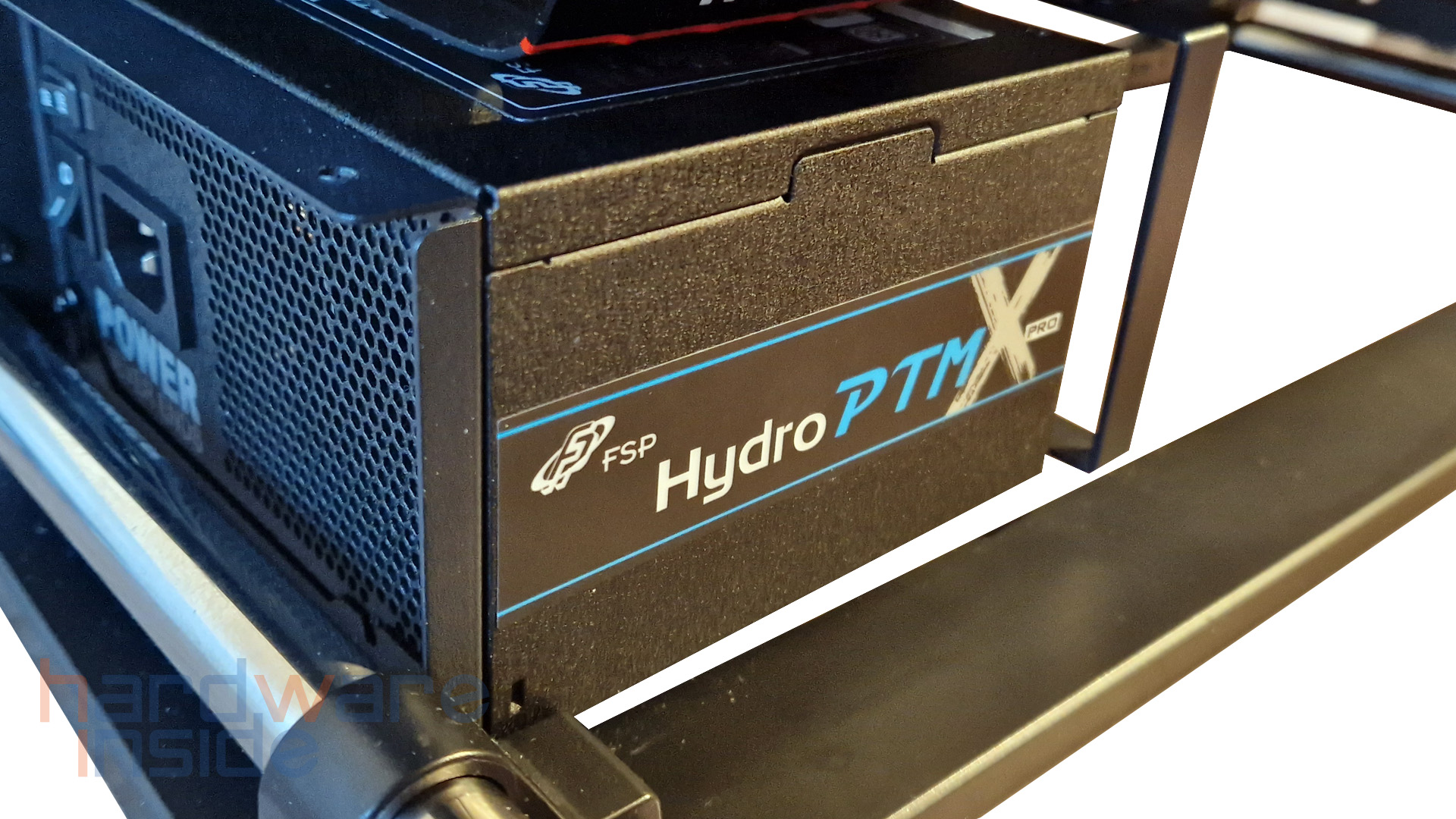

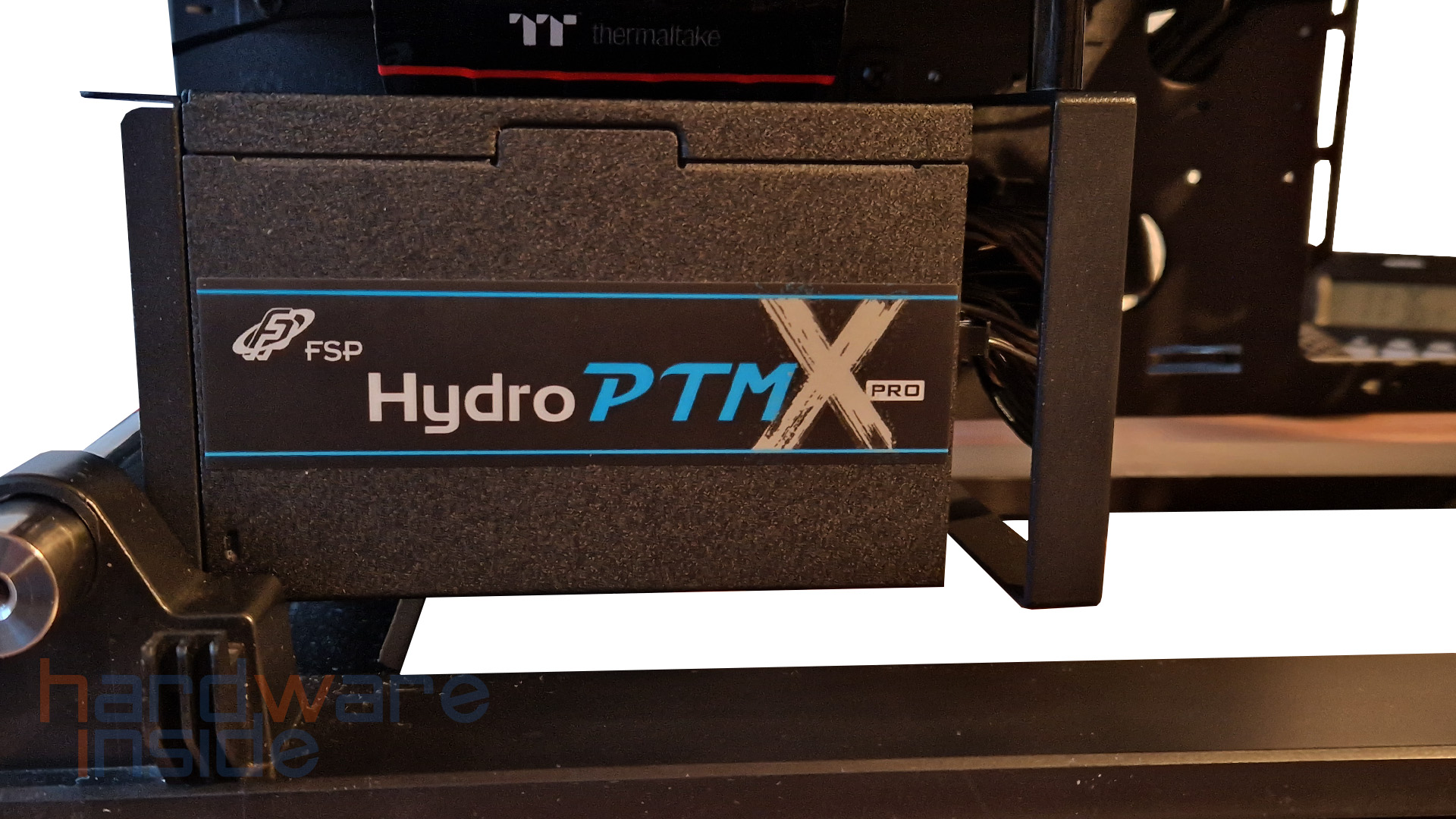

Praxis
| Testsystem | |
|---|---|
| CPU | Intel Core i7 13700K @ 5,7 GHz |
| GPU | Gainward RTX 4070 Ti Phantom Reunion GS |
| Mainboard | ASUS ROG MAXIMUS Z690 HERO |
| Arbeitsspeicher | 32 GB (2x 16 GB) Skill Trident Z5 RGB 6800 |
| SSD/M.2 | CT500P5PSSD8 |
| Kühlung | ENERMAX LIQMAXFLO 240 |
| Gehäuse | Thermalte Core P3 TG Pro |
| Gehäuselüfter | 3x Thermaltake InWin Luna 120 mm (Front) |
| Netzteil | Hydro PTM X PRO 1000 Watt |
FSP verbaut bei dem Hydro PTM X Pro 1000 W einen MGA12012XF-O25 120 mm-Lüfter mit einer extrem hohen maximalen Drehzahl von 2700 U/min. der ZERO RPM-Modus Unterstützung. Der Fluid-Dynamic-Lager-Motor (FDB) 120 mm Lüfter sorgt dafür, dass das Netzteil trotz der Belastung unseres Testsystems mit ca. 550 W Gesamtleistung angenehm kühl bleibt. Ab 40 % Belastung fängt der verbaute 120 mm Lüfter fleißig seine Runden zu drehen und das bei ca. 13 dB(A). Erst bei ca. 80 % Systemauslastung liegt die Geräuschkulisse nur bei ca. 32 dB(A), was für eine ruhige Arbeitsumgebung sorgt. FSP nutzt bei dem Netzteil eine LLC-Halbbrücken Topologie. Wird die Spannungsschaltung des Hauptschalters auf null gesetzt, werden dadurch die Schaltverluste zum einen drastisch gesenkt und zum anderen der Wirkungsgrad (Wirkungsgrad ≧ 92 % bei typischer Last) gesteigert. Dank der Flachbandkabel wird das Verlegen der benötigten Kabel, ein Kinderspiel.
Fazit
FSP hat mit dem Hydro PTM X PRO gezeigt, dass klein auch groß sein kann. So ist es nicht nur wegen der 80+ Platinum Zertifizierung besonders effizient, auch die leistungsstarke +12V Single Rail für volle und stabile Leistungen sprechen hier für sich. Mit dem Eco-Betrieb wird der Verbrauch geringer, ist flüsterleise und das bei weniger als 30 % der Auslastung des Netzteiles. Die Verarbeitung lässt hier keine Wünsche offen und durch die spezielle Oberflächenbeschaffenheit ist auch noch der Einsatz mit hoher Luftfeuchtigkeit gewährleistet. Durch seine kompakten Abmessungen, und seinem voll modularen Kabel-Management ist das Netzteil somit ideal auch für kleinere Systeme und eine 10-jährige Garantie gibt es zudem obendrauf. Derzeit ist das Netzteil mit 203 € im Preisvergleich gelistet. Betrachtet man die Verarbeitung, die Leistung, die Zertifizierung und das Gesamtpaket im Ganzen, so vergeben wir gerne unsere Empfehlung und den Preis/Leistung-Award.
Pro:
+ Verarbeitung
+ Voll Modular
+ 10-Jahre Garantie
+ Eco-Modus
+ 16-Pin PCIe 5.0 (12VHPWR)
+ Preis
Kontra:
– N/A
