Lian Li O11 DYNAMIC EVO XL im TEST

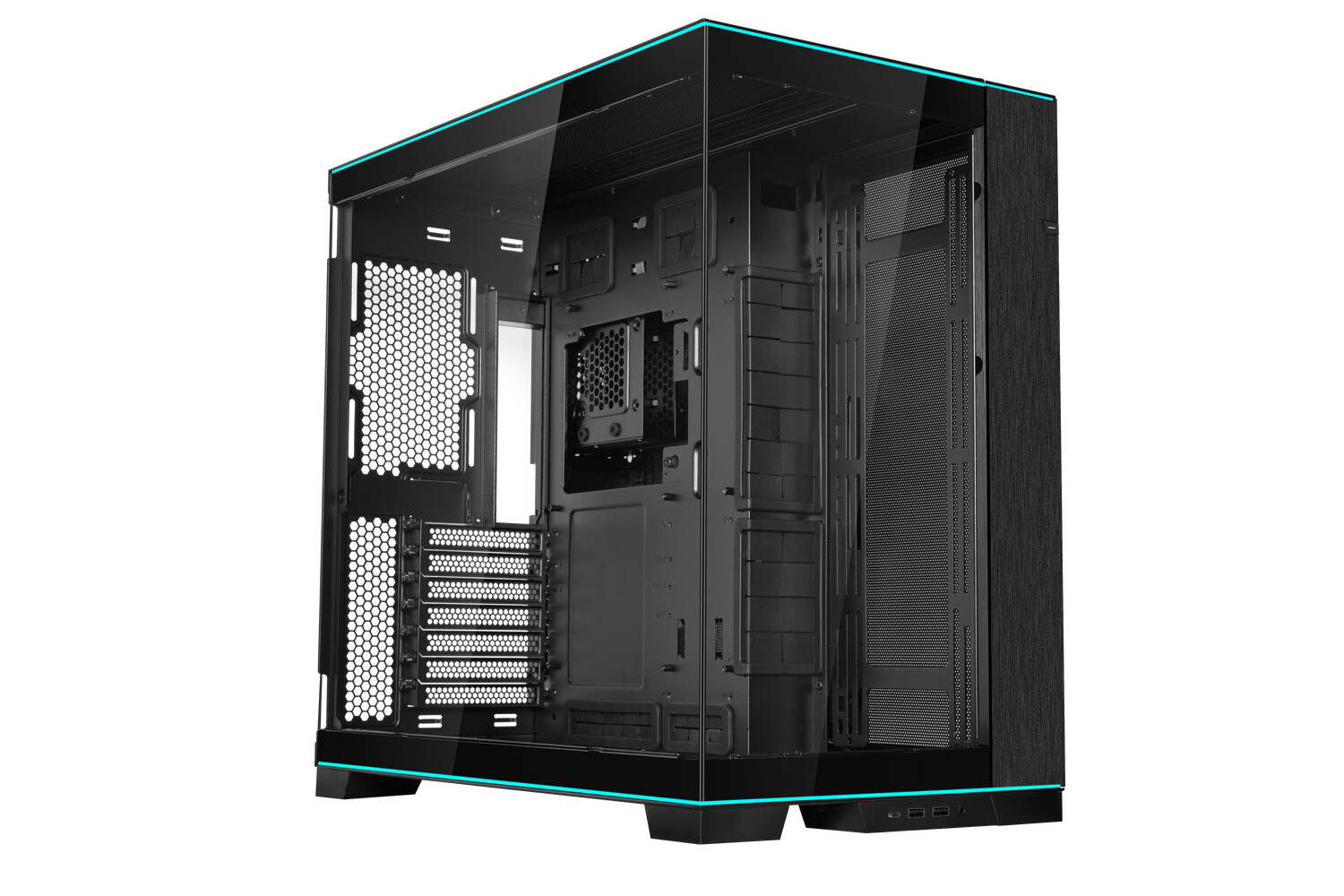

Das neue O11 DYNAMIC EVO XL von Lian Li wurde auf der Computex 2023 vorgestellt und ist eine größere Variante zum bekannten Vorgängermodell, dem O11D EVO. Es bietet Platz für bis zu drei 420 mm Radiatoren und verfügt über einen herausnehmbaren Mainboard-Tray, der in drei Positionen montiert werden kann. Um einen ungehinderten Blick in das Innere zu ermöglichen, kann die Stützsäule jederzeit entfernt werden. Dies sind nur ein paar der vielen Vorzüge, welche das O11 DYNAMIC EVO XL bietet. Lieferbar in den Farben Schwarz und Weiß. Im Nachfolgenden wollen wir uns das O11 DYNAMIC EVO XL in der schwarzen Version genauer anschauen und sind gespannt, was uns sonst noch erwartet. Alles Weitere erfahrt ihr weiter unten.



Verpackung, Inhalt, Daten

Verpackung

Ausgeliefert wird das O11 DYNAMIC EVO XL in einer großen Kartonage aus brauner Wellpappe. Auf der Vorderseite und Rückseite wird das Case jeweils als eine 3-D Zeichnung aus verschiedenen Perspektiven dargestellt. Zudem befindet sich oben links das Hersteller-Logo, der mittig platzierte Schriftzug O11 DYNAMIC EVO XL und „THE ULTIMATE O11 EVOLUTION“.



Inhalt

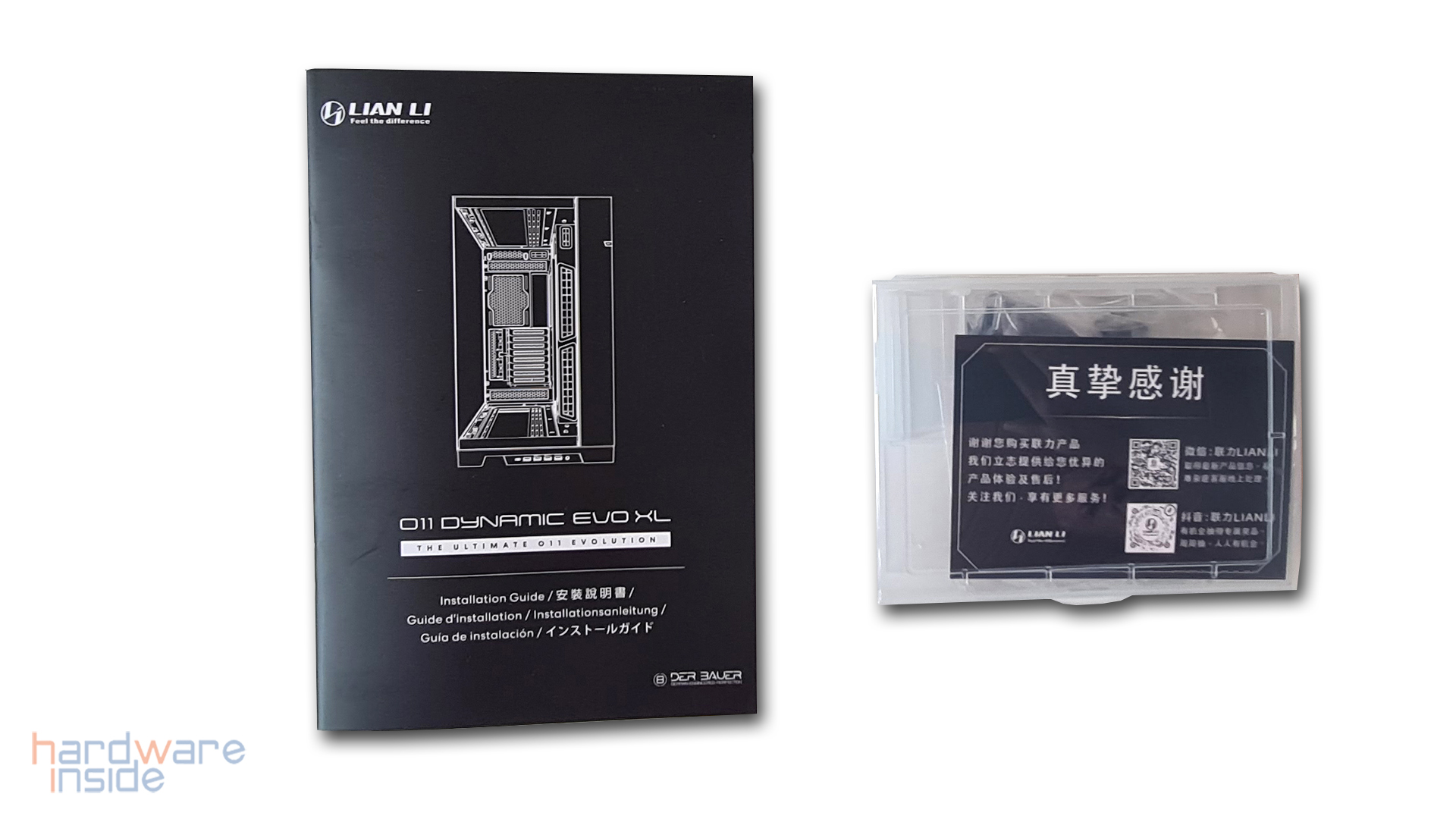

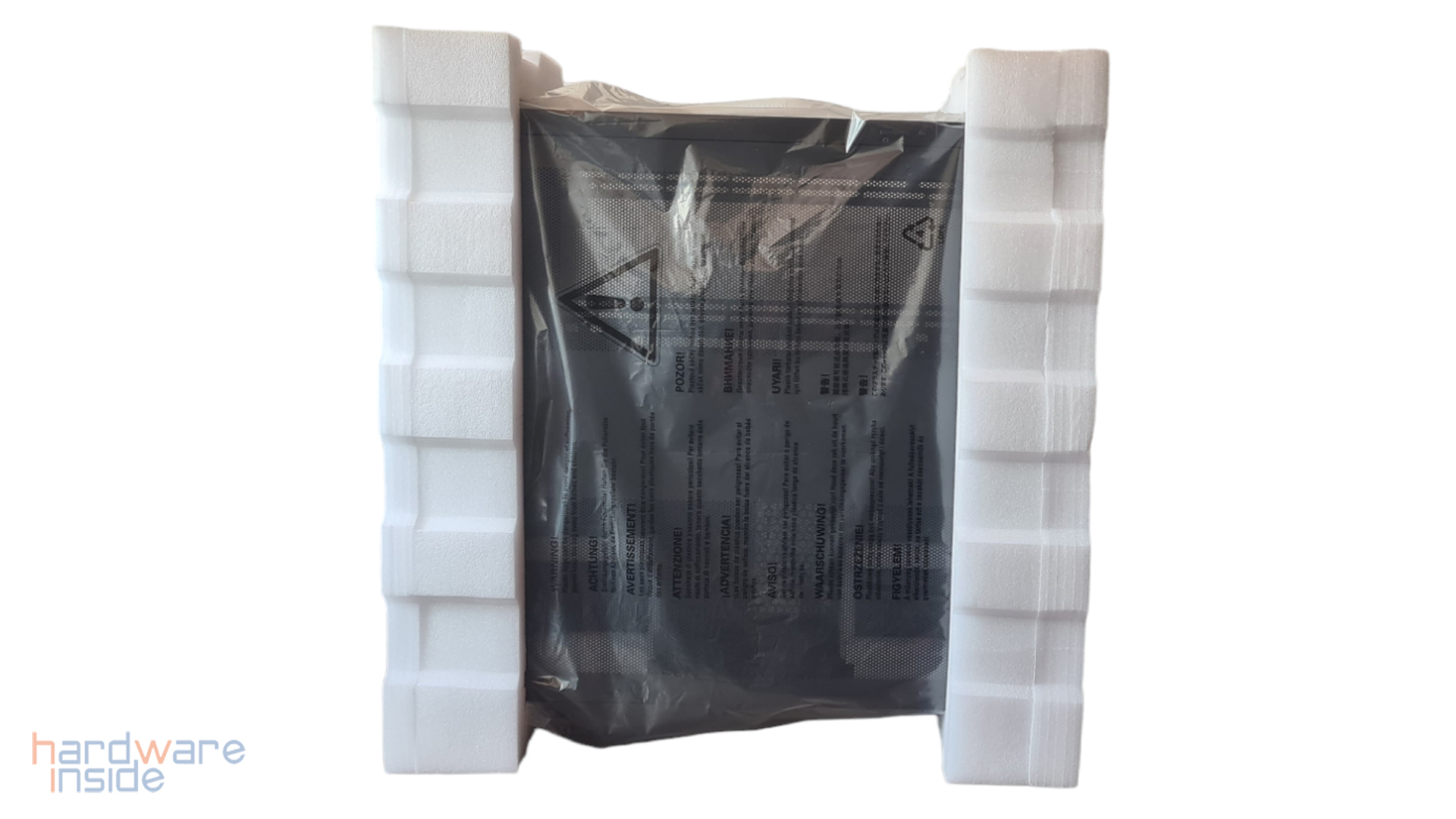

Zusätzlich zum O11 DYNAMIC EVO XL Gehäuse sind in der Verpackung noch zwei weitere kleine Kartons, eine Schrauben-Box und eine sehr ausführliche Montageanleitung enthalten, die sicher zwischen den Styropor-Einlagen platziert sind.

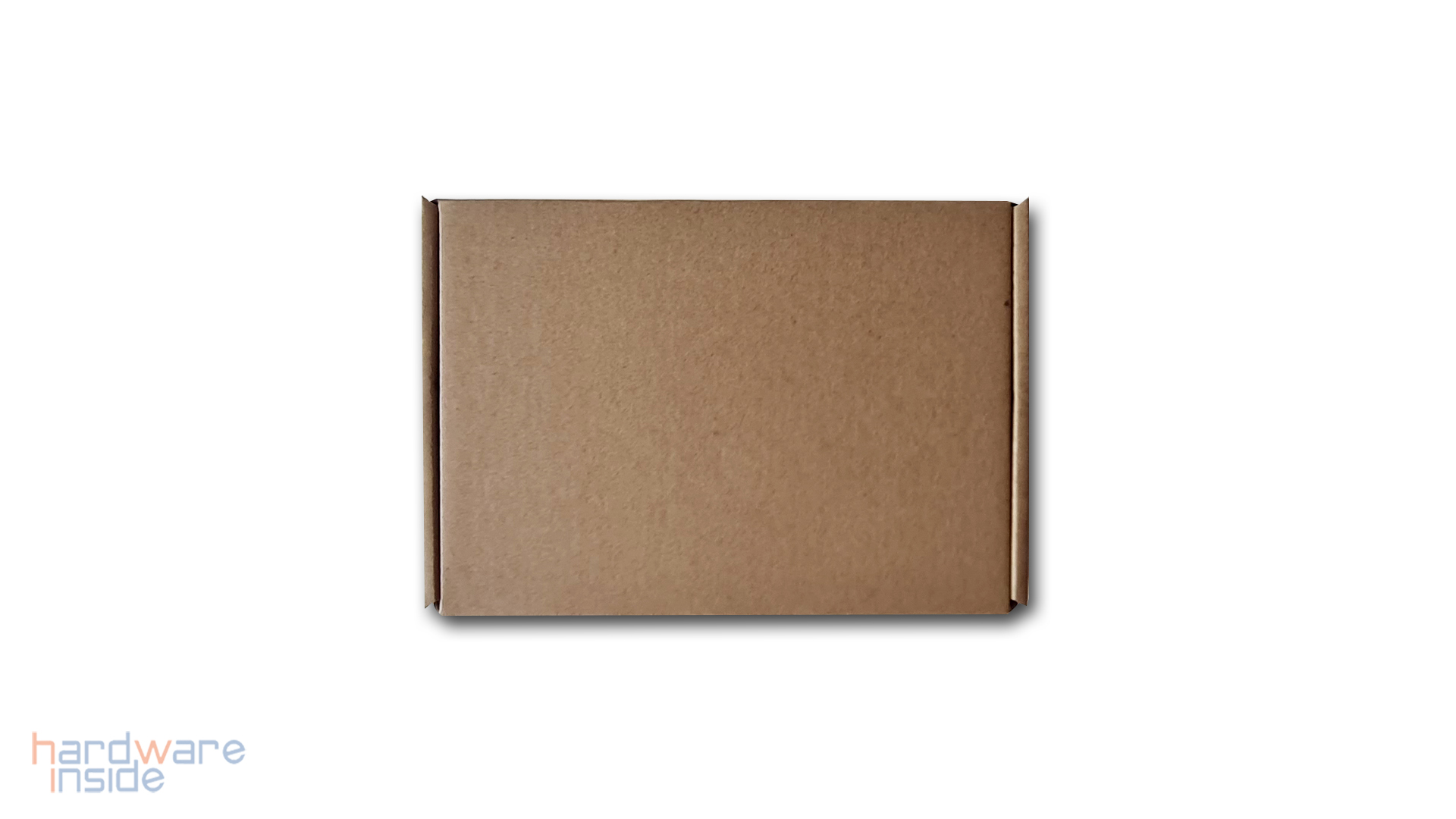

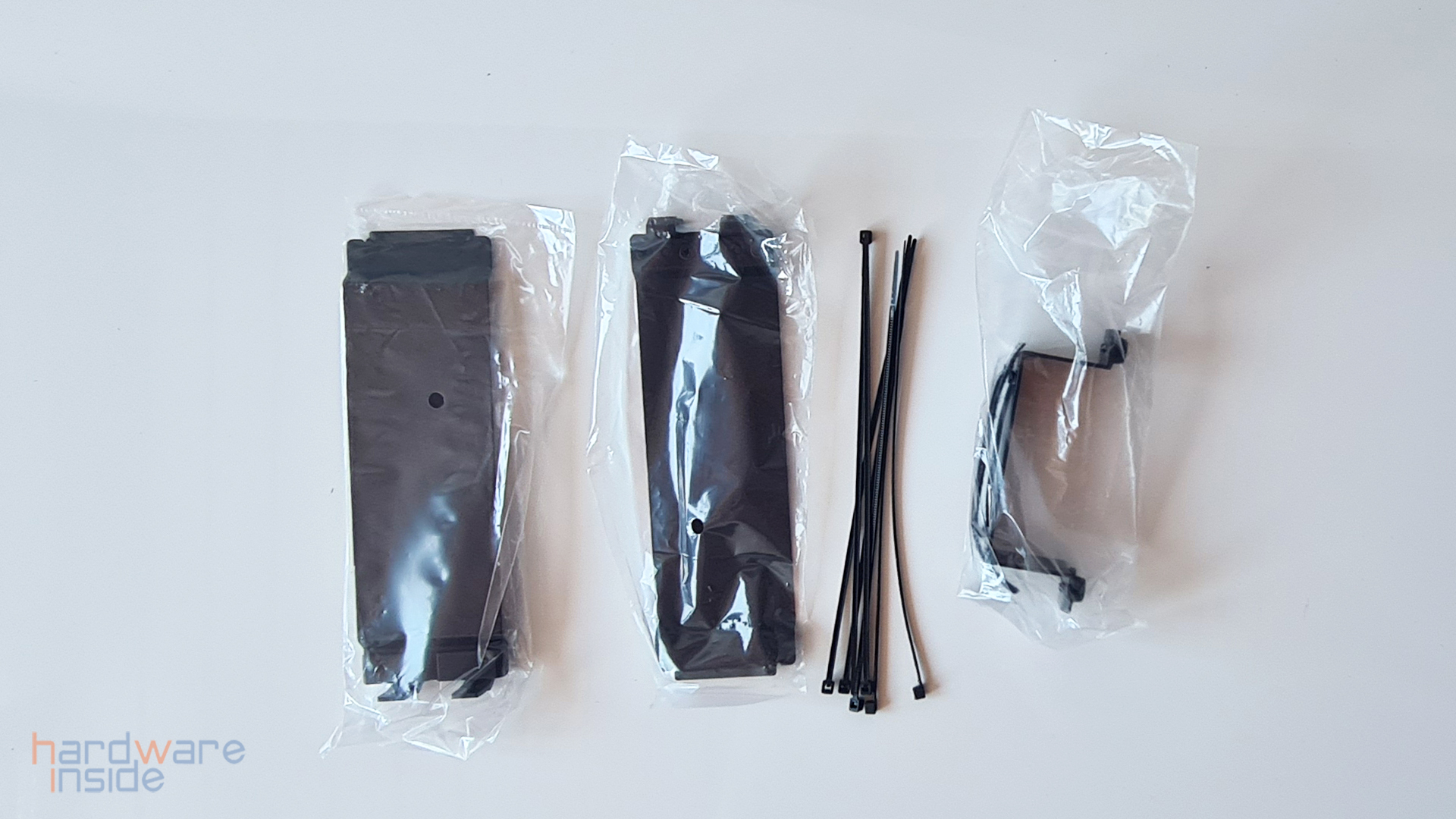

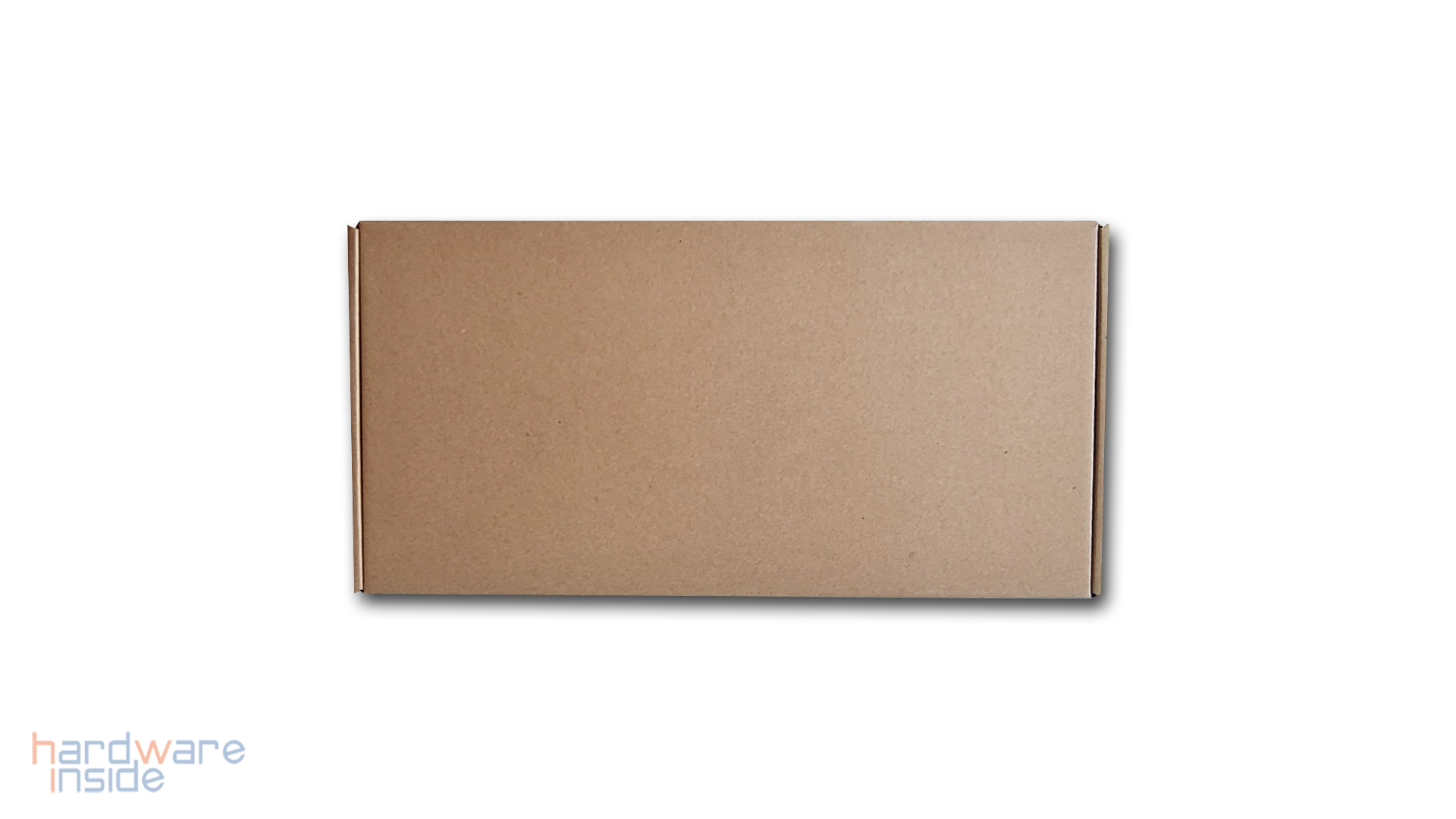

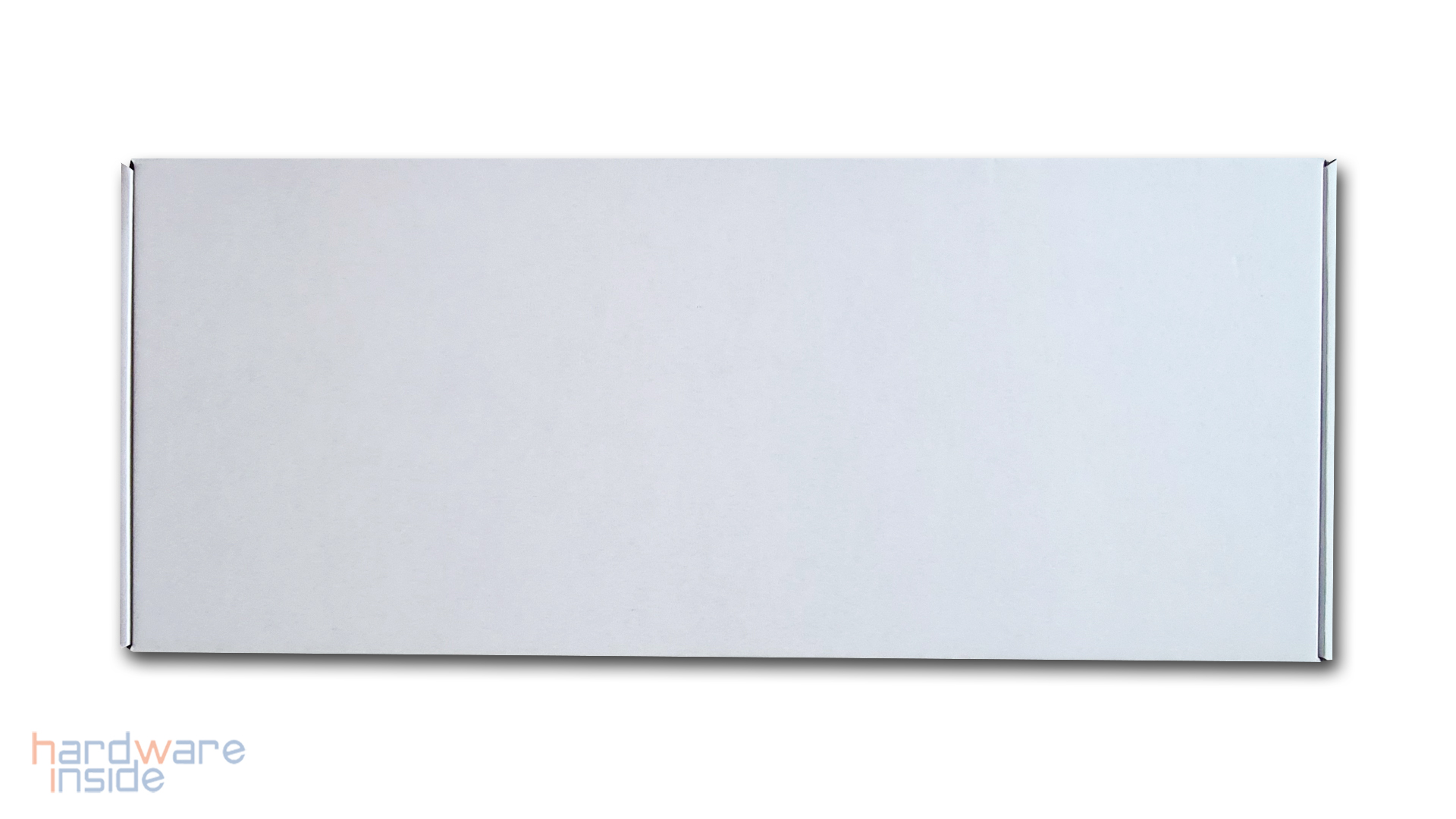

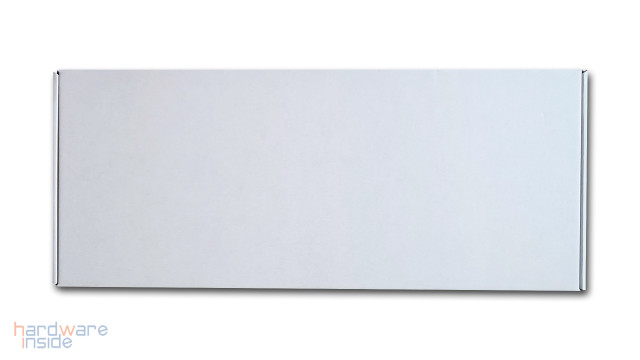

In den beiden kleinen Kartonagen befindet sich folgender Inhalt.

• 1x Lüfter Bracket Abdeckung
• 1x Kabelabdeckung
• Schrauben für das Mainboard und die SSD Montage
• Schrauben für die Netzteil Montage
• 1x Plakette (Lian Li / Der8auer)
• Ersatzhalteclips (Front-/Seitenglas)
• 7x Kabelbinder
• Standbolzen
• Vibrationsdämpfungsringe (SSD/HDD Montage)
• 1x Anti-Sag Halterung Grafikkarte inkl. Aller benötigten Anbauteile
• 3x Staubfilter
• 3x magnetische Lüftungsgitter
• Diverse Halterungen und Kabel-Clips



Daten



Details

Front

Alleine die Front des O11 DYNAMIC EVO XL besticht durch das 4 mm temperiertes Glas, das vorab einen Einblick in das Innere ermöglicht. Abgerundet wird das ganze durch eine 3 mm Kunststoffleiste, hinter der sich die RGB-Einheit befindet und eine Zierblende aus gebürstetem Aluminium. Die Ansteuerung der RGB-Einheit erfolgt über 3-Pin +5V, welches mit dem +5V_Header des Mainboards verbunden werden kann, sofern dieses vorhanden ist. Oberhalb befindet sich der Power-Button. Um die Glasfront zu entfernen, muss vorab der Deckel entnommen werden, der durch eine Rändelschraube gesichert ist. Das temperierte Glas wird von oben durch eine kleine Schraube gesichert.



Abnehmbare Stützsäule

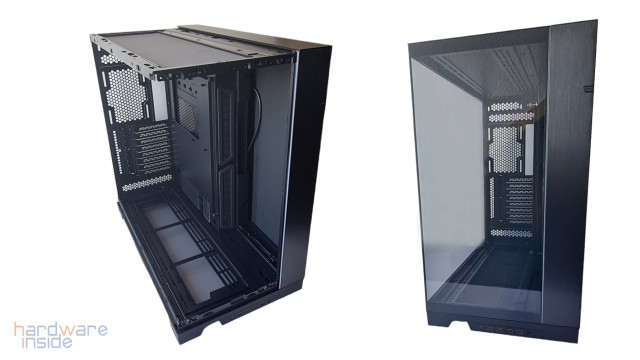

Die Stützsäule, die sich zwischen der Front und der Seite befindet, kann durch das Lösen von vier Schrauben problemlos entfernt werden. So wird ein ungehinderter Blick in den Innenraum und dessen verbauter Hardware zum Blickfang.



Anschlüsse

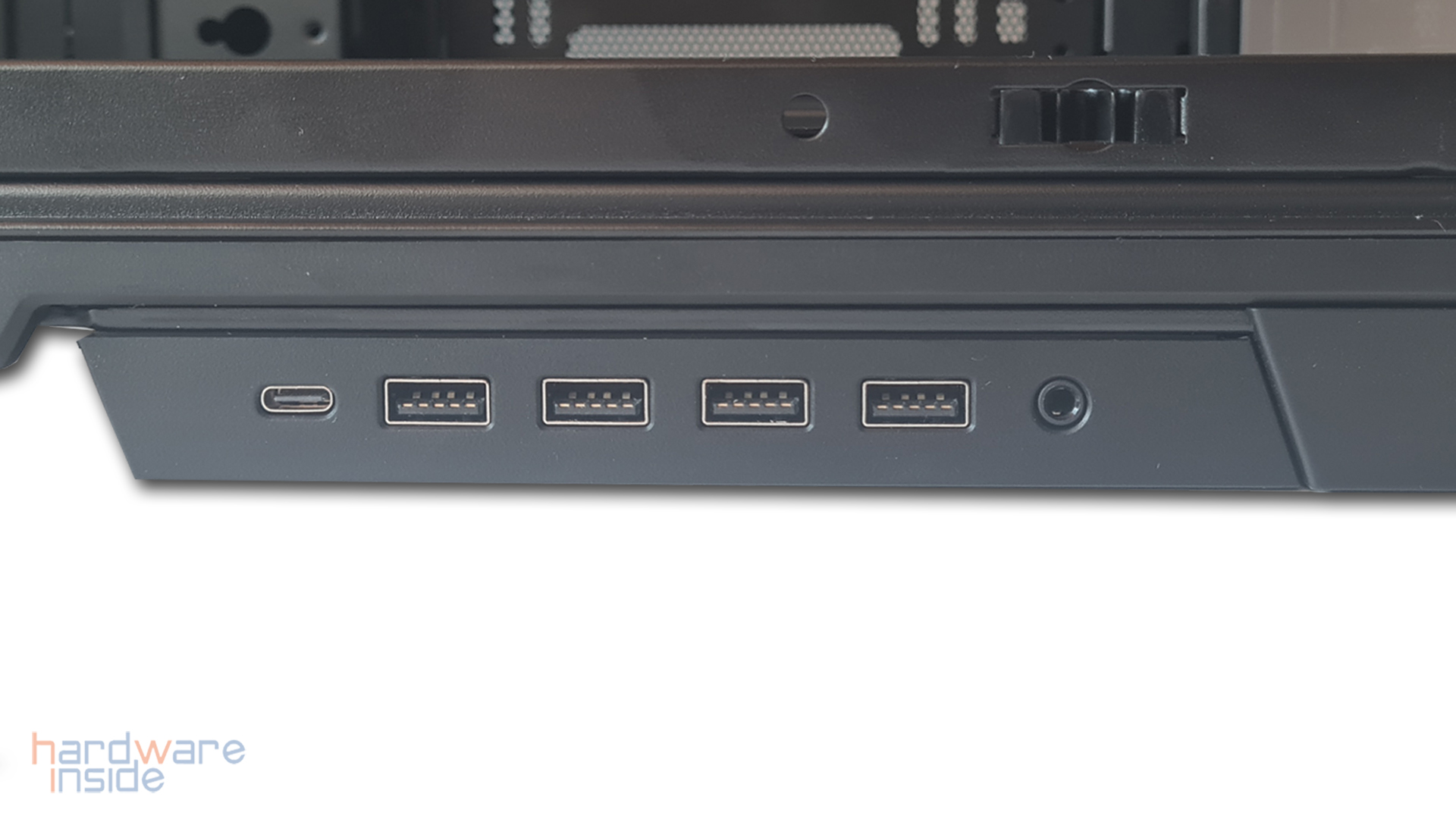

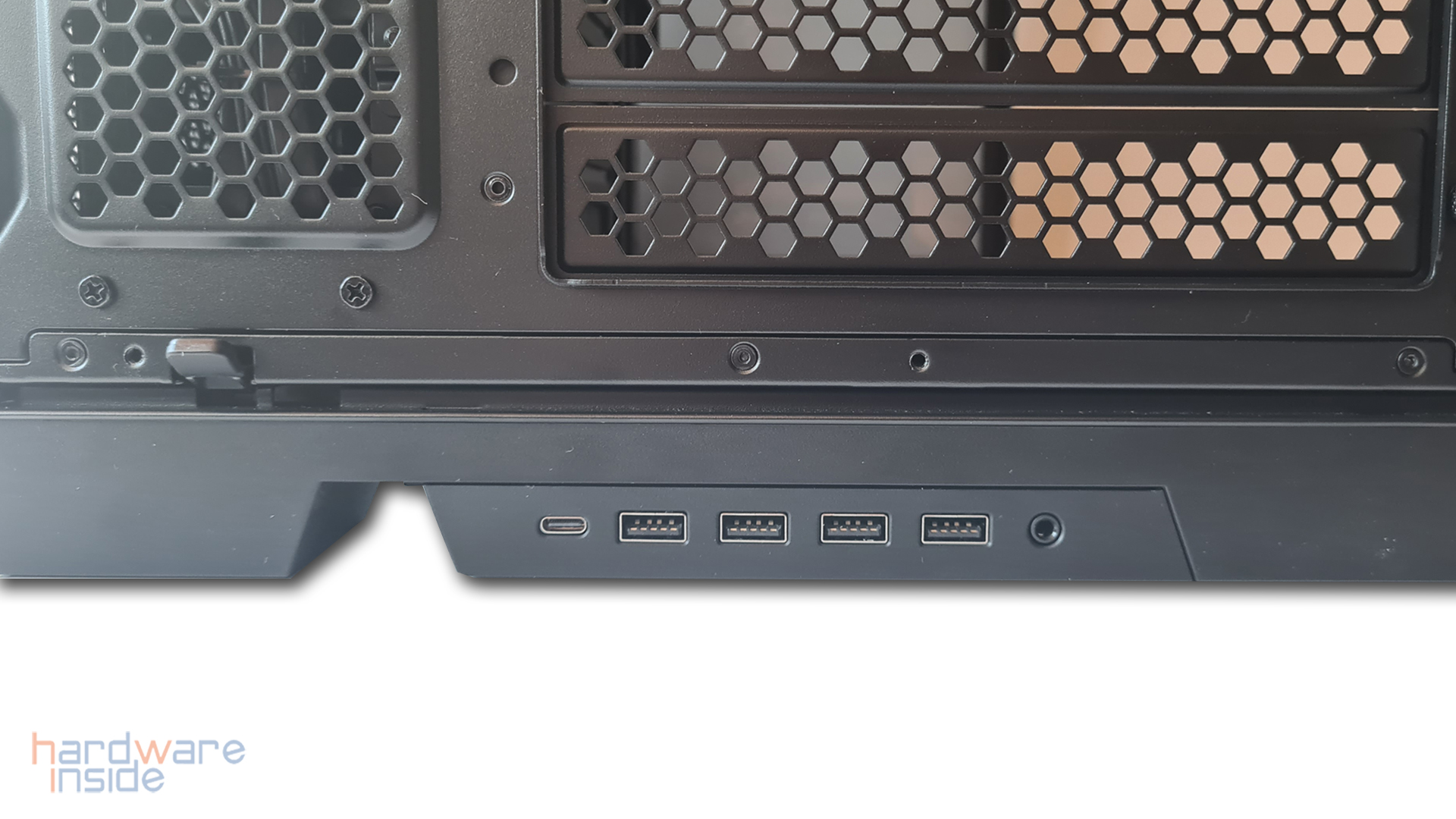

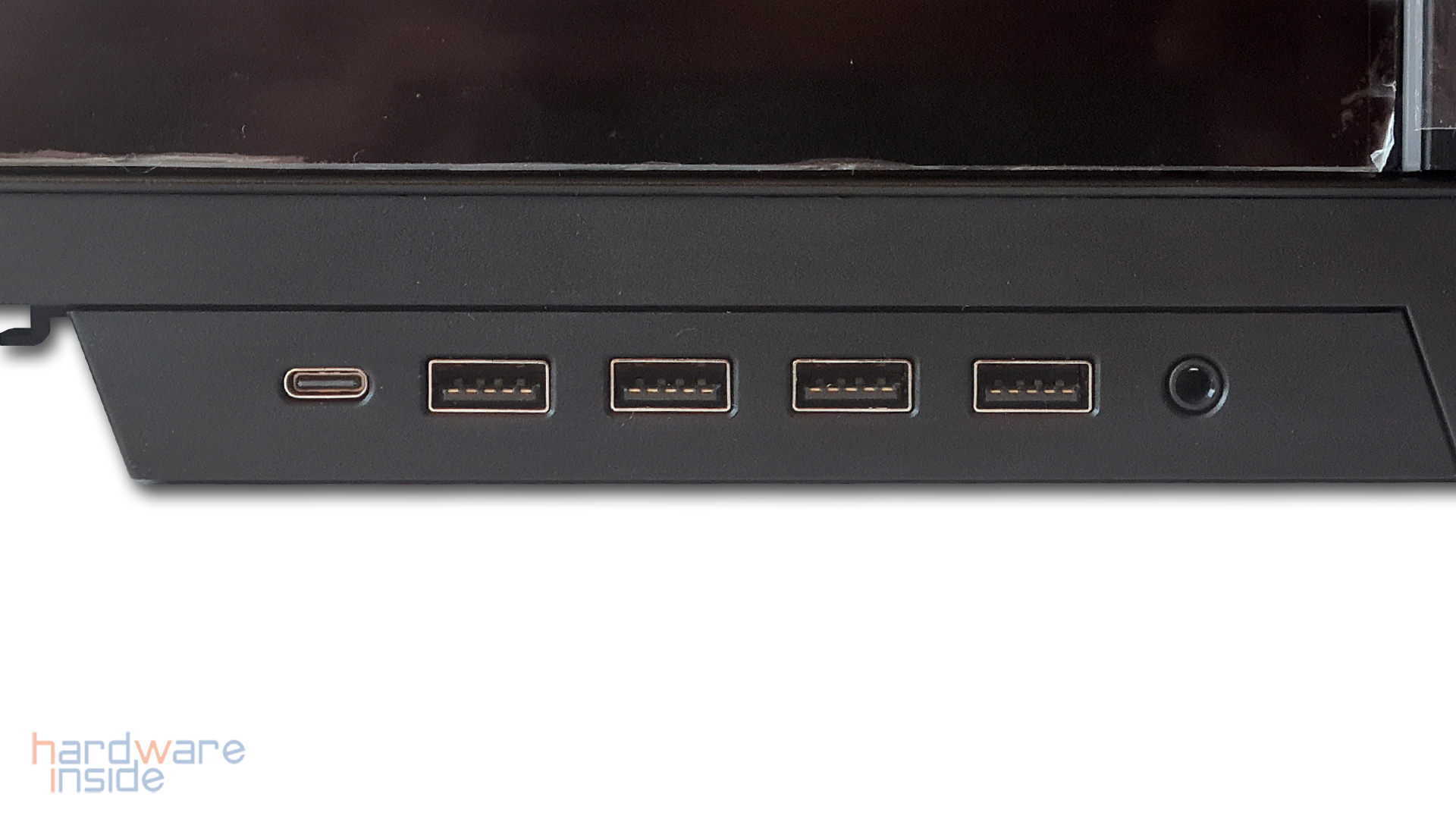

Das I/O-Anschluss-Modul ist unterhalb angebracht, mit folgender Belegung von links nach rechts:

• ein USB 3.1 Typ-C Anschluss
• vier USB 3.0 Anschlüsse
• ein Mikrofon/Kopfhörer Anschluss

Das Modul kann jederzeit entnommen werden. Die Positionierung ist vorne, seitlich oder auch hinten wählbar. Lediglich der unten angebrachte Kabel-Clip muss je nach Position umgesetzt werden.



Linke Seite

Das Seitenteil aus 4 mm gefertigten temperierten Glas ist mit einer Schraube oberhalb des Gehäuses gesichert, durch Lösen dieser kann das Seitenteil einfach entnommen werden.

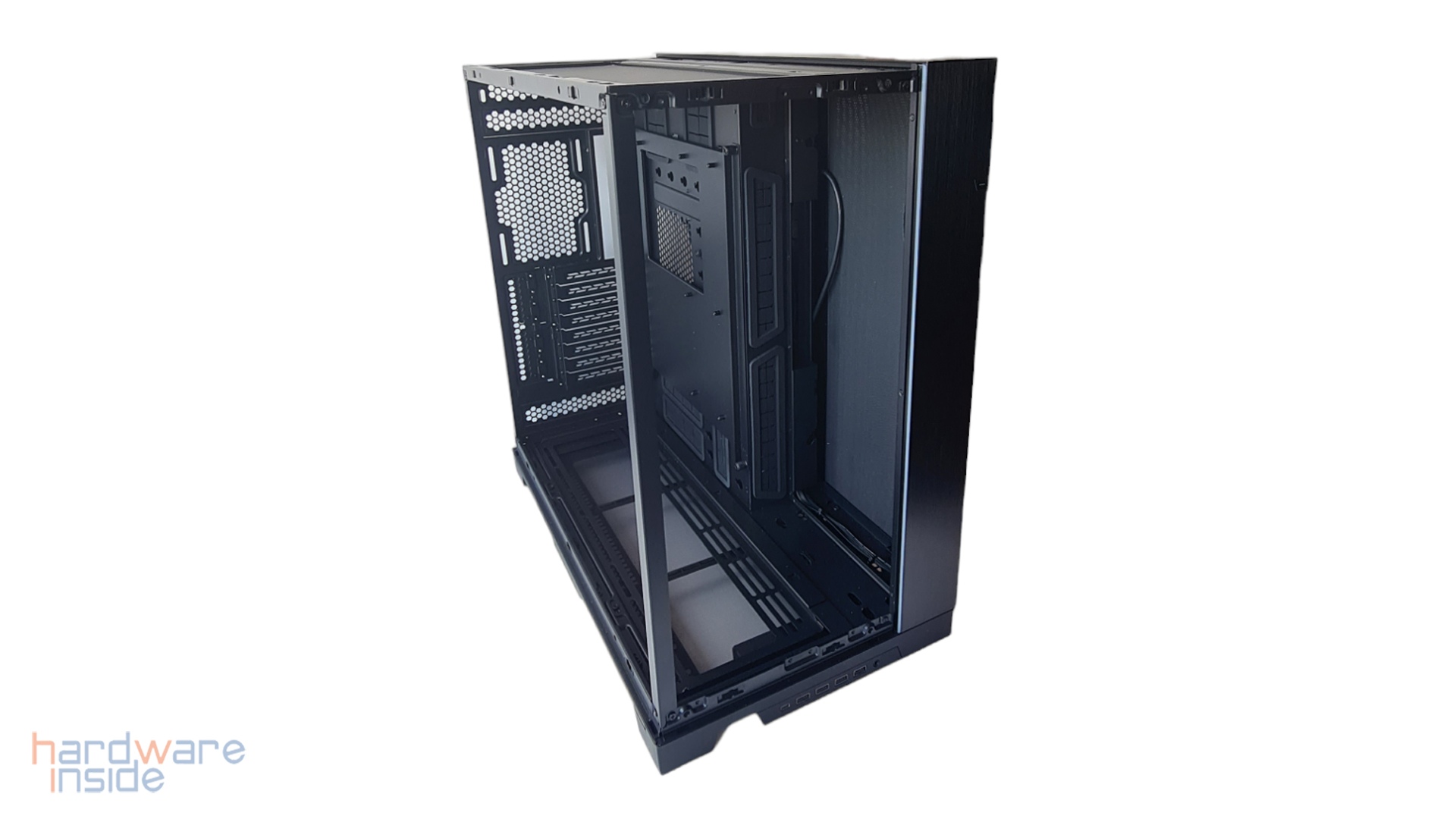

Innenleben

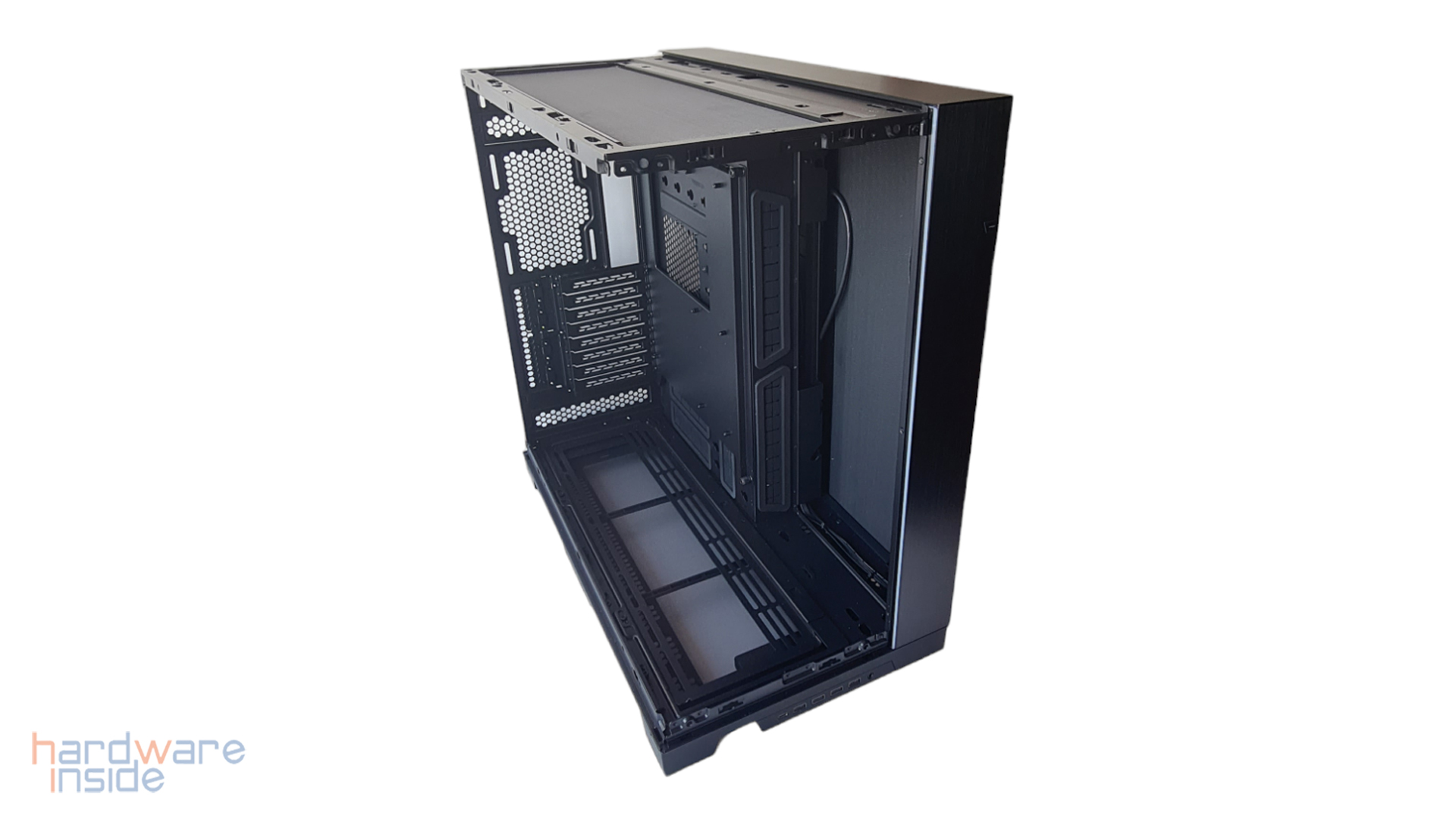

Kommen wir nun zum Inneren des O11 DYNAMIC EVO XL. Die Durchführungen sind allesamt gummiert, was beim späteren Verlegen von Kabeln doch Vorteile mit sich bringt. Grafikkarten bis zu einer Maximallänge von beachtlichen 460 mm und CPU-Kühler von maximal 165 mm können montiert und installiert werden.




Anders als bei den Kontrahenten setzt Lian Li beim dem O11 DYNAMIC EVO XL auf ein entnehmbares Mainboard-Tray. Zum Demontieren werden einfach zwei Rändelschrauben gelöst. Rückseitig müssen dann noch zwei Schrauben entfernt werden, da das Mainboard-Tray mit der Rückplatte verbunden ist. Der Auslieferungszustand ist der Middlemode.




Es gibt drei unterschiedliche Konfigurationsmethoden und Modis. Den Middle-/ Low- und Top Mode, mit der Möglichkeit individuell sein Mainboard in die richtige und gewünschte Position zu bringen, um mehr Platz für verbaute Radiatoren oder Lüfter oberhalb wie auch unterhalb des Gehäuses zu gewährleisten.



Herausnehmbare Lüfter-Halterung

Das O11 DYNAMIC EVO XL verfügt über drei herausnehmbare Lüfterhalterungen, die während der Montage entfernt werden können, um das Anbringen oder Entfernen von Lüftern oder Radiatoren zu erleichtern.




Eine entnehmbare Lüfterhalterung ist unterhalb des Gehäuses angebracht. Durch Lösen zweier Schrauben und durch einfaches nach rechts schieben lässt sich diese entfernen. Es besteht die Möglichkeit, bis zu drei 140 mm Lüfter oder einen 420 mm Radiator hier anzubringen.




Um die Lüfterhalterung zu entnehmen, müssen zwei Schrauben entfernt werden. Es können bis zu drei 140 mm Lüfter oder ein 420 mm Radiator installiert werden. Eine einfache Montage oder Demontage ist somit gewährleistet.




Direkt neben dem Mainboard ist eine weitere abnehmbare Lüfterhalterung vorhanden die für einen 420 mm Radiator bzw. drei 140 mm Lüfter vorgesehen ist. Diese kann auch für eine hängende Montage der GPU mit dem Upright GPU-Bracket (nicht im Lieferumfang enthalten), genutzt werden. Durch Lösen der unteren Schraube und drücken der oberen Schraube, kann die Lüfterhalterung entnommen werden.



PCIe-Riser-Kabel 4.0 (Optional)

Für einen problemlosen Vertikal-Einbau in Verbindung mit dem Upright GPU-Bracket wird ein PCIe-Riser-Kabel 4.0 mit einer Länge von mindestens 600 mm (in unserem Fall 900 mm) benötigt, das separat erworben werden muss.



Upright GPU-Bracket – Aufrechte GPU-Halterung (Optional)

Für Verwendung der aufrechten GPU-Installation wird ein Upright GPU-Bracket benötigt. Dem Lieferumfang liegt eine Halterung, ein Abstandshalter, diverse Schrauben und eine Slot-Abdeckung bei, eine Einbauanleitung suchten wir vergeblich.




Die Halterung mit vier Expansionsplätzen wird mittels der im Lieferumfang enthaltenen vier Schrauben an der entnehmbaren Lüfterhalterung montiert. Die Grafikkarte wird mit zwei Schrauben befestigt. Eine Führungsschiene wird seitlich angebracht und mit dem Abstandshalter verschraubt. So wird ein sicherer Sitz und Halt garantiert. Als zusätzliche Kühlung der Grafikkarte können noch bis zu drei 140 mm Lüfter rückseitig verbaut werden. Die Grafikkarte kann aufgrund der Halterung sowohl hängend oder auch stehend installiert werden. Hierfür müsste nur der Halter und der Abstandshalter unterhalb um 180° gedreht angebracht werden.

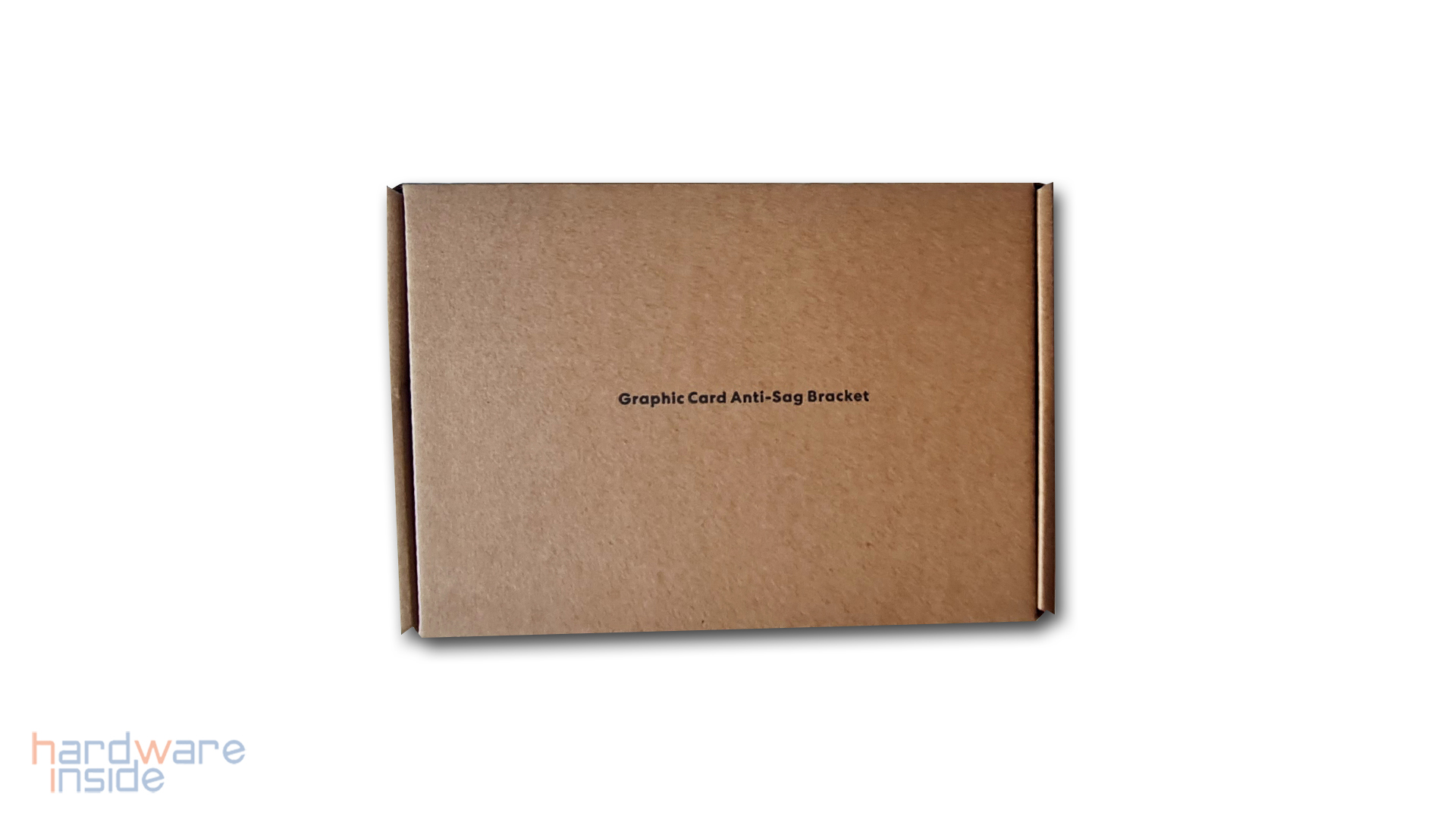

Grafikkarten Anti-Sag Bracket

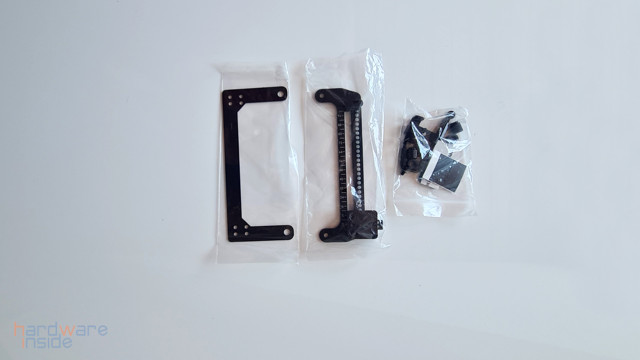

Das Anti-Sag Bracket bietet zusätzliche Unterstützung für größere Grafikkarten von AMD und Nvidia, unterschieden wird die Einbauweise für Standard ATX und EATX. In der beiliegenden Bedienungsanleitung wird die Einbauweise Schritt für Schritt erläutert. Alternativ kann noch ein Universal 4-Slot Vertikal-GPU-Kit erworben werden um die verbaute Grafikkarte auch in dieser Einbauweise hervorzuheben. Der Einbau des Anti-Sag Brackets würde dementsprechend entfallen.



Oben

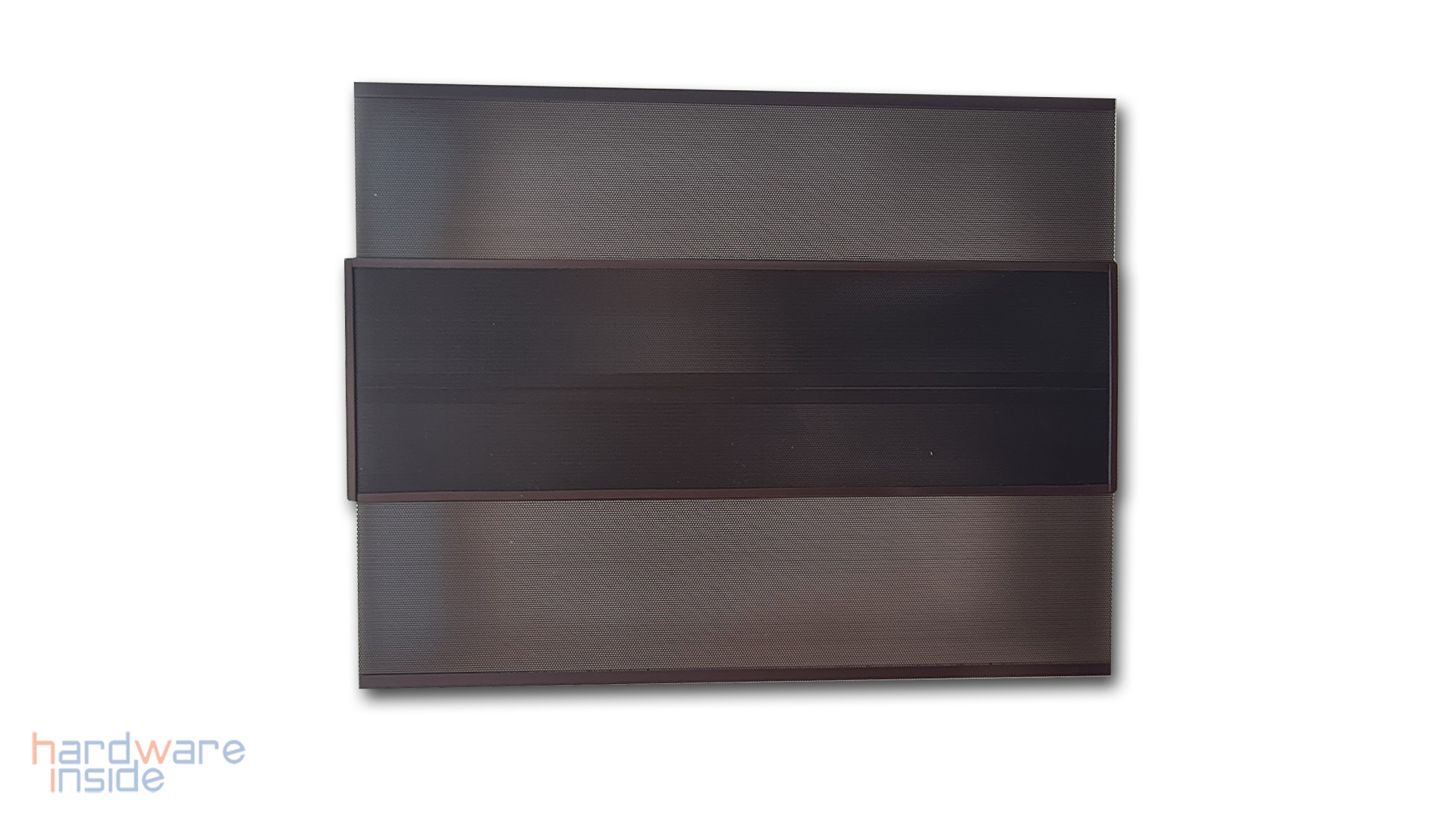

Der Deckel besteht ebenfalls aus zwei Teilen gebürstetem Aluminium. Diese lassen sich nach dem Lösen der entsprechenden Rändelschaube an der Rückseite des Gehäuses durch einfaches nach hinten schieben, getrennt voneinander entnehmen. Wie bereits oben erwähnt befindet sich hier ebenfalls eine herausnehmbare Lüfterhalterung, für einen 420 mm Radiator bzw. drei 140 mm Lüfter vorgesehen. Durch Lösen zweier Schrauben kann diese entnommen werden. Unterhalb des Deckels findet ein magnetischer Staubfilter (ebenfalls im Lieferumfang enthalten) seinen Platz, der jederzeit zu Reinigungszwecken entfernt werden kann.



Rechte Seite

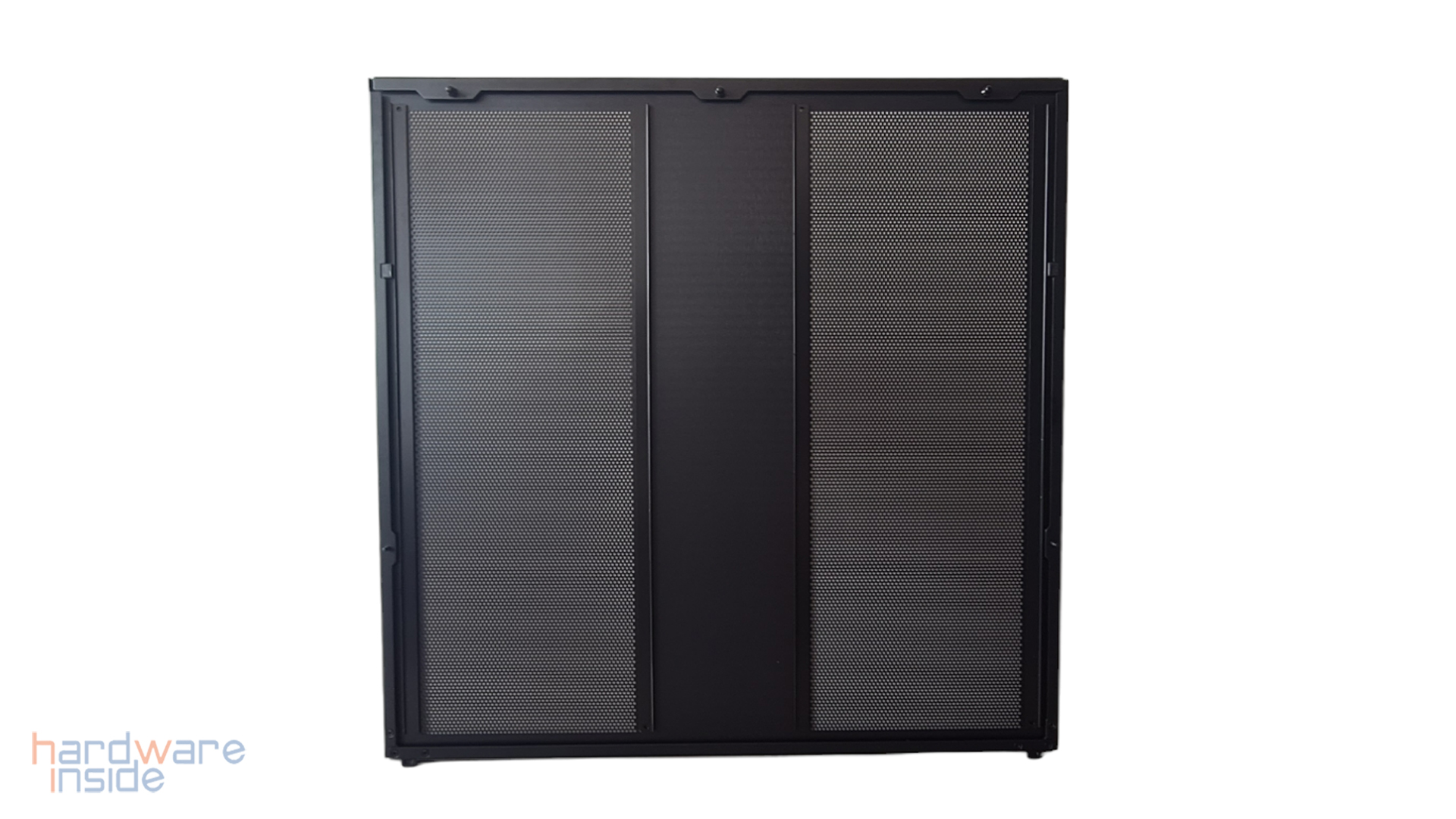

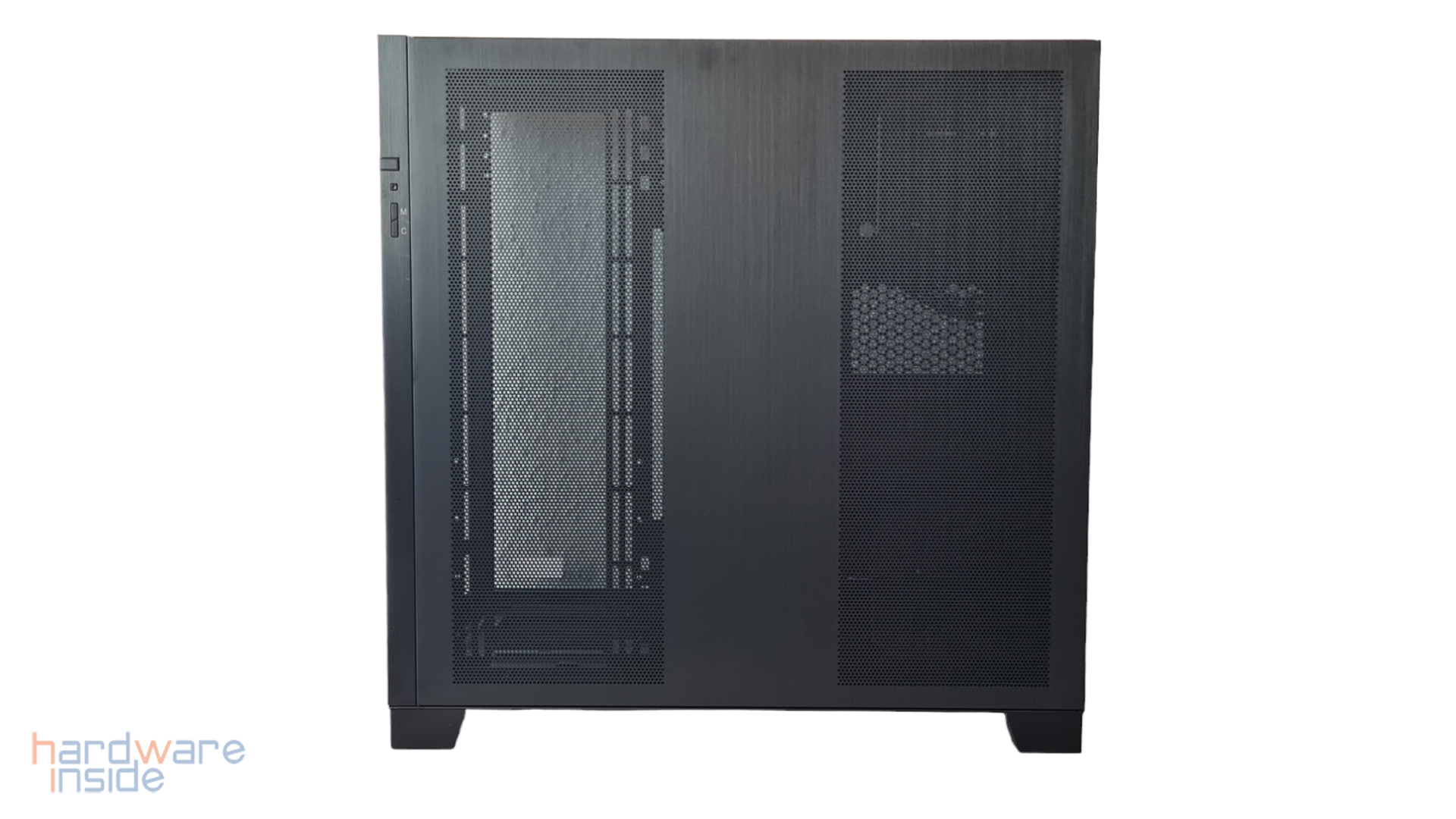

Die rechte Gehäuseseite des Lian Li O11 DYNAMIC EVO XL ist ebenfalls aus gebürstetem Aluminium gefertigt und mit zwei großen Lüftungsgittern versehen. Rückseitig können zwei magnetische Staubfilter (im Lieferumfang enthalten) angebracht werden. Die Verarbeitung ist tadellos und alles ist sauber lackiert. Zwei angebrachte Kabelführungen mit Klettbändern, die den EVO XL-Schriftzug verzieren, gewährleisten ein sauberes verlegen der Kabel.




Oberhalb befindet sich neben dem Power-Button (Front und seitlich), der Reset-Taste auch der M-Modus und C-Color-Button, über die sich sieben vorgefertigten Lichteffekten und Farben einstellen lassen. Zur Synchronisation mit dem Mainboard wird der M-Modus Button für 3 Sekunden gedrückt. Über die C-Taste (C-Color) werden die sieben gängigsten Farben (Weiß, Rot, Grün, Blau, Gelb, helles Blau und Lila) ausgewählt oder die LED wird deaktiviert bei längerem drücken.



HDD & SSD

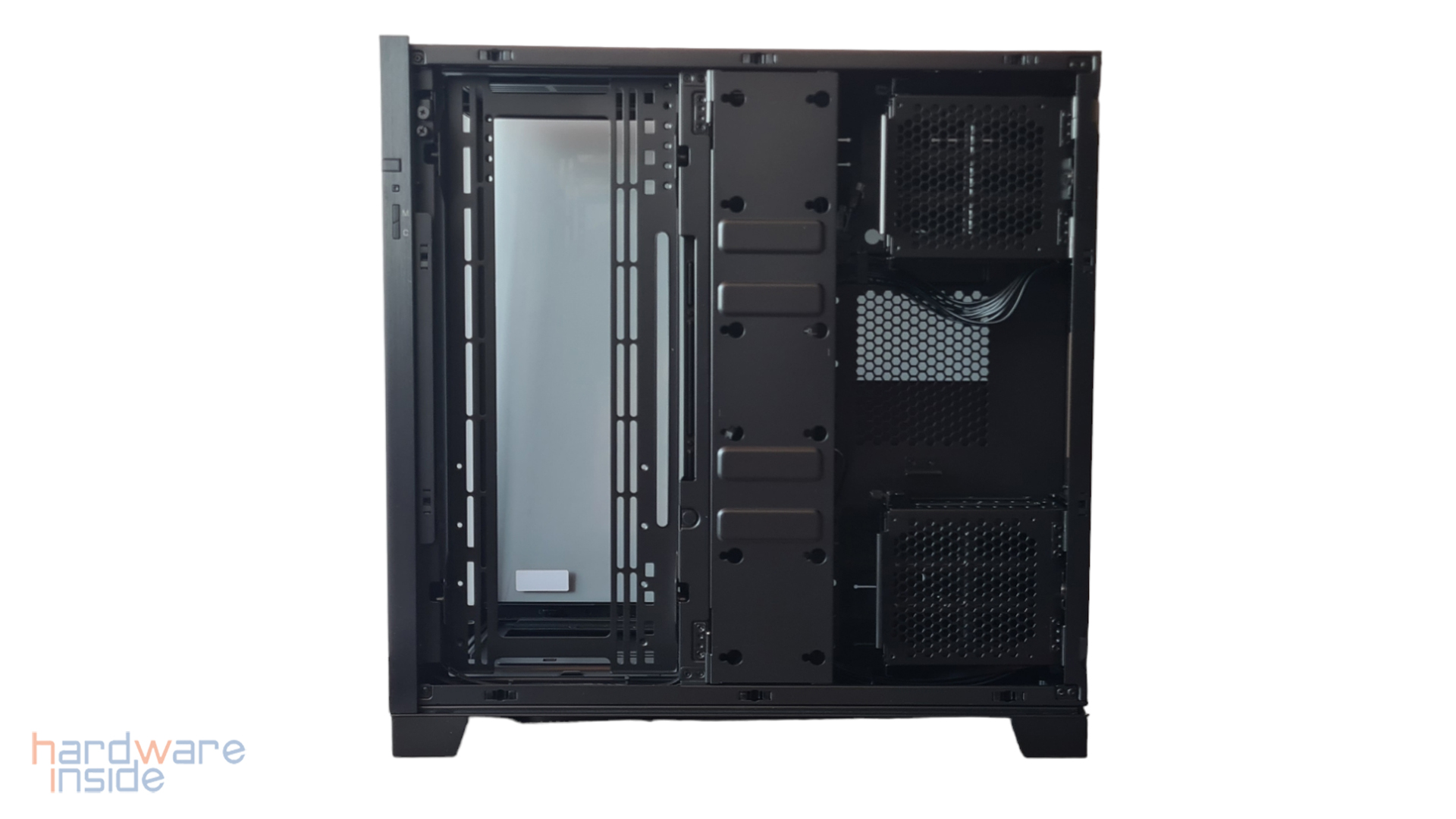

Die Ausbeute an Wechselmedien steht hier ganz oben auf der Liste, mit maximal sieben Festplatten kann das Lian Li ausgestattet werden. Mittig platziert ist die schwenkbare Aufnahme für HDDs und SSDs. Ein angebrachter Magnet bringt sie bei Verschließen in die Ausgangsposition zurück. So finden hier drei 2,5 Zoll SSDs ihren Platz, die mit dem im Lieferumfang enthalten Antivibrations-Dämpfer und Schrauben befestigt werden können.




Das O11 DYNAMIC EVO XL beinhaltet zwei HDD-Käfige, die sich oben und unten befinden. Die durch Öffnen und Schließen (Entriegeln) mit einem Magnet arretiert werden können. Hier können insgesamt bis zu vier 3,5-Zoll-HDDs oder zwei 2,5-Zoll-SSDs untergebracht werden. Desweiteren verfügen beide Käfige bereits über SATA-Anschlüsse (Plug & Play). Jeder der beiden Festplattenkäfige kann bei Bedarf mit vier kleinen Schrauben entfernt werden, dazu muss vorab der SATA-Anschluss mittels zweier Schrauben demontiert werden.



Rückseite

Es gibt großflächige Lüftungsgitter in Wabenform auf der Rückseite. Enthusiasten, die sich für eine externe Wasserkühlung (MORA etc.) entscheiden, können über einen oberen Zugang mit gummiertem Eingang zugreifen. Alternativ kann dieser Zugang auch für das HDMI bzw. DPI-Kabel genutzt werden, wenn eine Grafikkarte auf dem entnehmbaren Wechselrahmen montiert wird. Der Einbau von ein bis zwei 120 mm Lüftern unterhalb ist ebenfalls möglich.




Mit acht Erweiterungsplätzen kann auch hier das Lian Li trumpfen. Mittels einer Blende ist diese gesichert und durch Lösen von zwei Rändelschrauben entnommen werden. Die Erweiterungsplätze sind schraubenfrei und können so entnommen werden.



Unterseitte

Die Unterseite ist ebenfalls mit wabenförmigen Lüftungsgittern ober- und unterhalb versehen. Ein herausnehmbarer Staubfilter soll das Innere vor Staub schützen. Mit vier gummierten Standfüßen ist ein sicherer Halt garantiert.



Normal Modus / Reverse Modus

Das O11 DYNAMIC EVO XLL bietet neben dem Normal Modus auch den Reverse Modus.
Durch das Invertieren kann das Gehäuse spiegelverkehrt umgebaut werden. So ist demzufolge das Mainboard um 180° Grad gedreht und befindet sich rechtsseitig. Die Grafikkarte ist dann linksseitig. Der Anwender hat somit die Möglichkeit, das Gehäuse sowohl links als auch rechts zu platzieren, um die verbaute Hardware jederzeit betrachten zu können. In der beiliegenden Installationsanleitung sind alle Schritte detailliert beschrieben, um dem Nutzer bei der Montage zu helfen.



Praxis

Testsystem und Einbau



Einbau

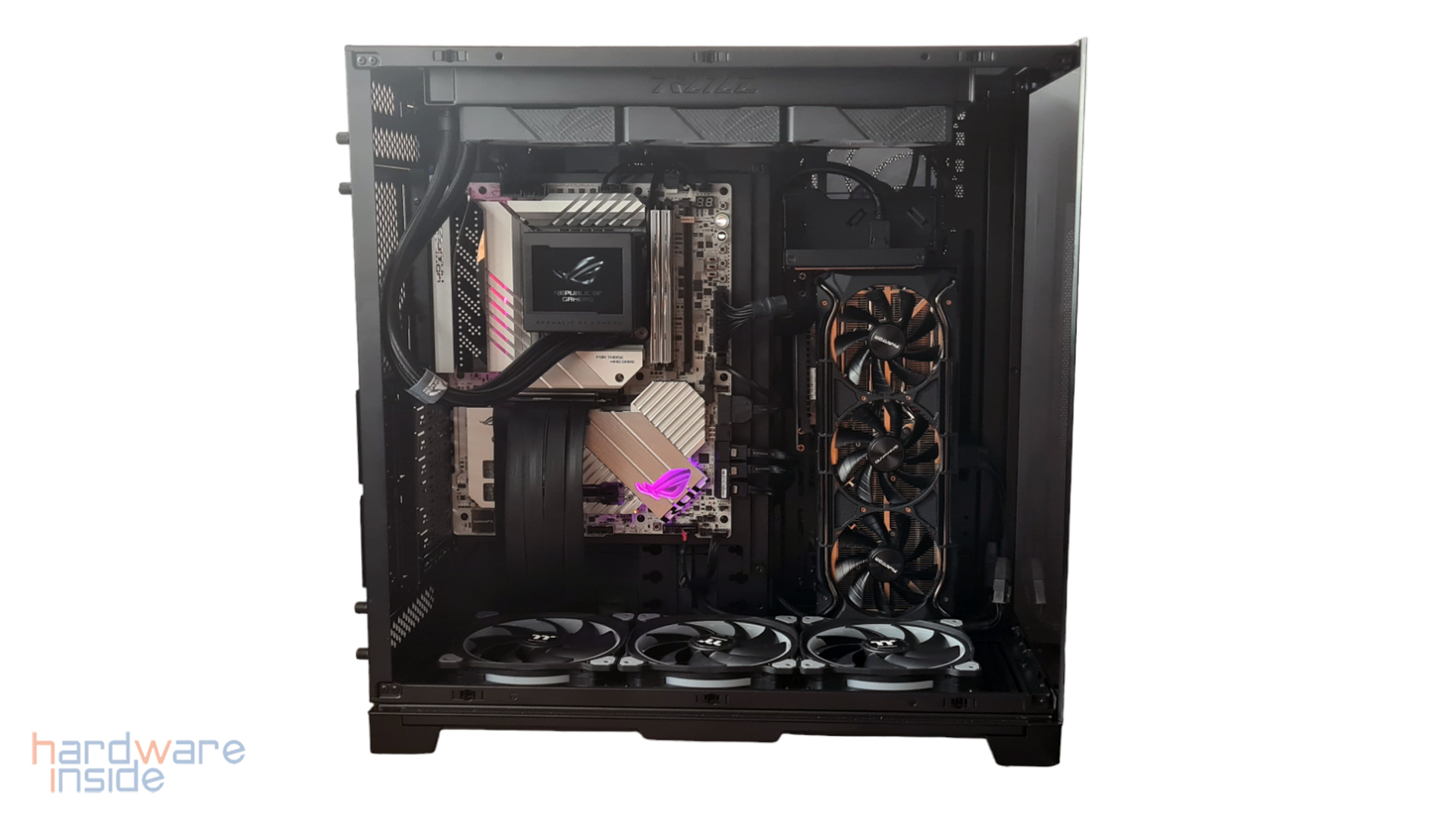

Wir beginnen mit der Montage des Mainboards. Dazu wird das Mainboard-Tray entfernt und unser Mainboard darauf verschraubt. Alle benötigten Abstandshalter sind an ihrem Platz. Zuerst wurde unsere CPU in den Sockel eingesetzt. Der Arbeitsspeicher wurde verbaut und das Mainboard-Tray in die mittlere Position montiert, sodass wir oben und unten ausreichend Platz für eine Kühlung haben.




Mit der Montage des Netzteils geht es weiter. Für dieses nutzen wir den Netzteilschacht, der zwischen den beiden Festplattenkäfigen sitzt. Der Einbau geht gut und schnell von der Hand, da genügend Platz vorhanden ist. Das Verlegen der ersten Anschluss-Kabel ist durch die Vielzahl und gut erreichbaren Durchführungen schnell und sauber erledigt.



Kühlung

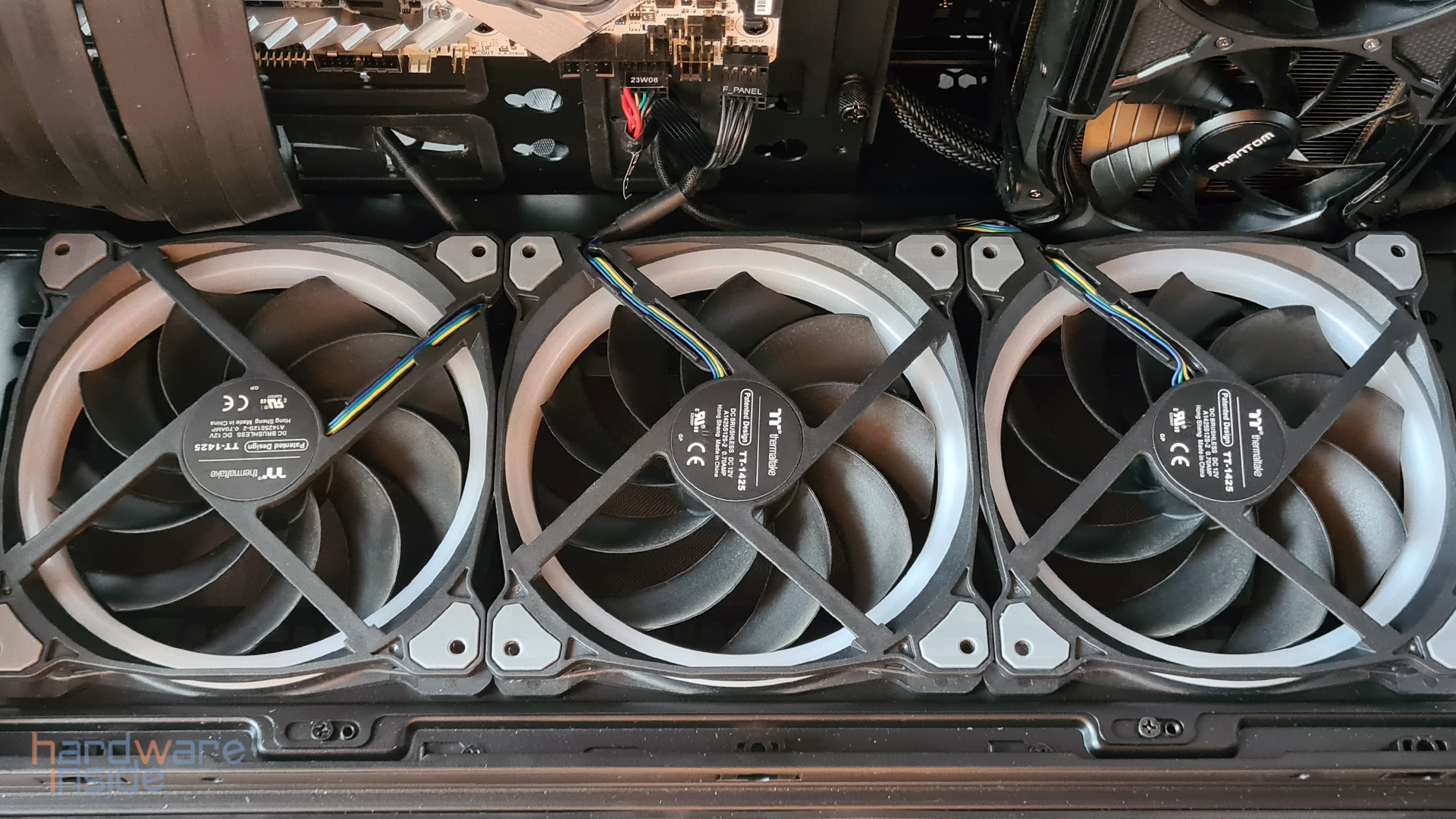

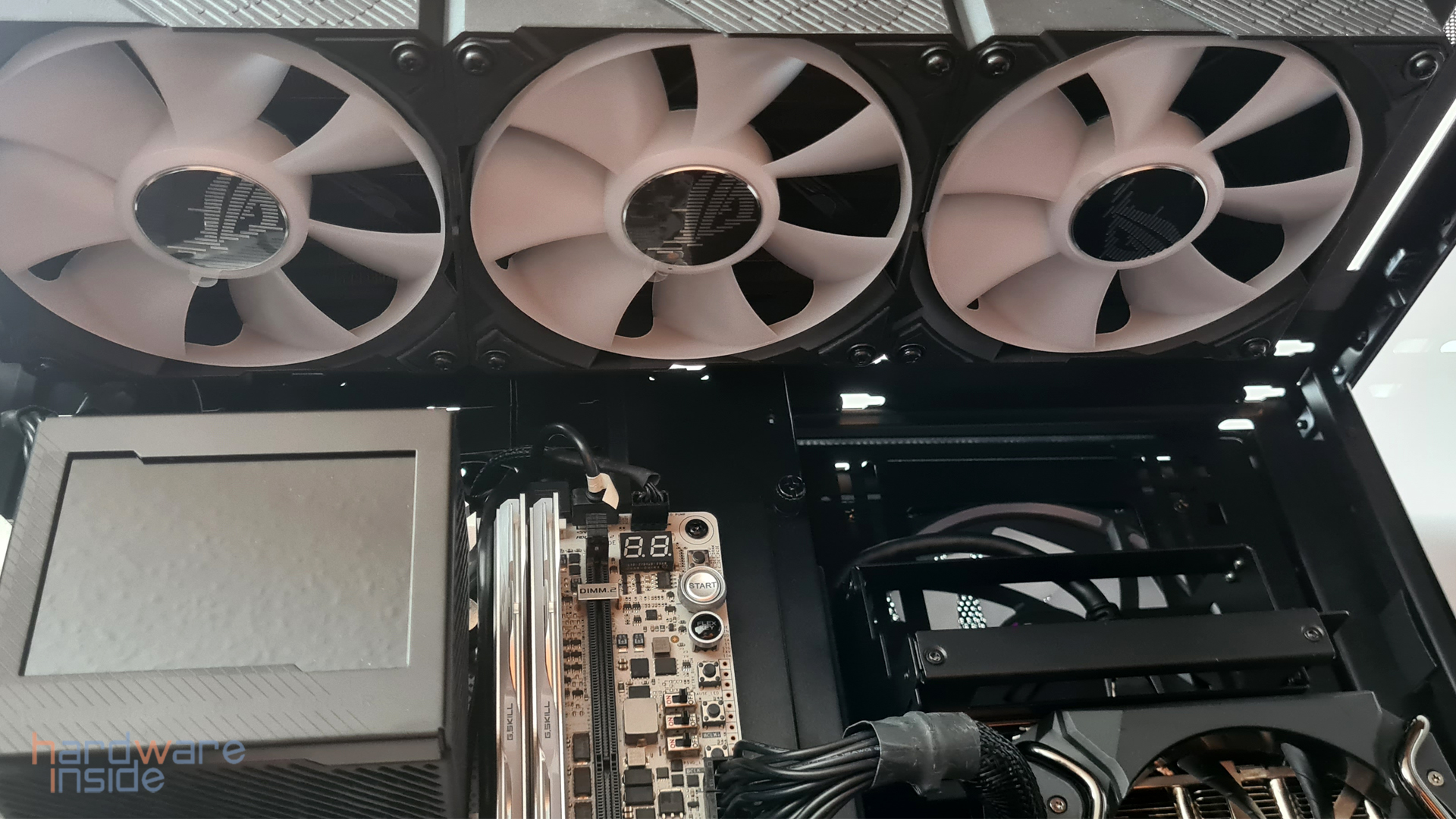

Da das O11 DYNAMIC EVO XL über genug Installationsmöglichkeiten von Radiatoren und Lüftern verfügt, installieren wir im Boden drei 140 mm Lüfter, hinter der Grafikkarte kommen ebenfalls drei 140mm Lüfter zum Einsatz. Oberhalb des Gehäuses wird unsere 360 mm All-In-One Wasserkühlung verbaut. So gewährleisten wir im Betrieb mit den verbauten Komponenten einen guten Push-Pull Betrieb um einen anständigen Airflow zu gewährleisten.

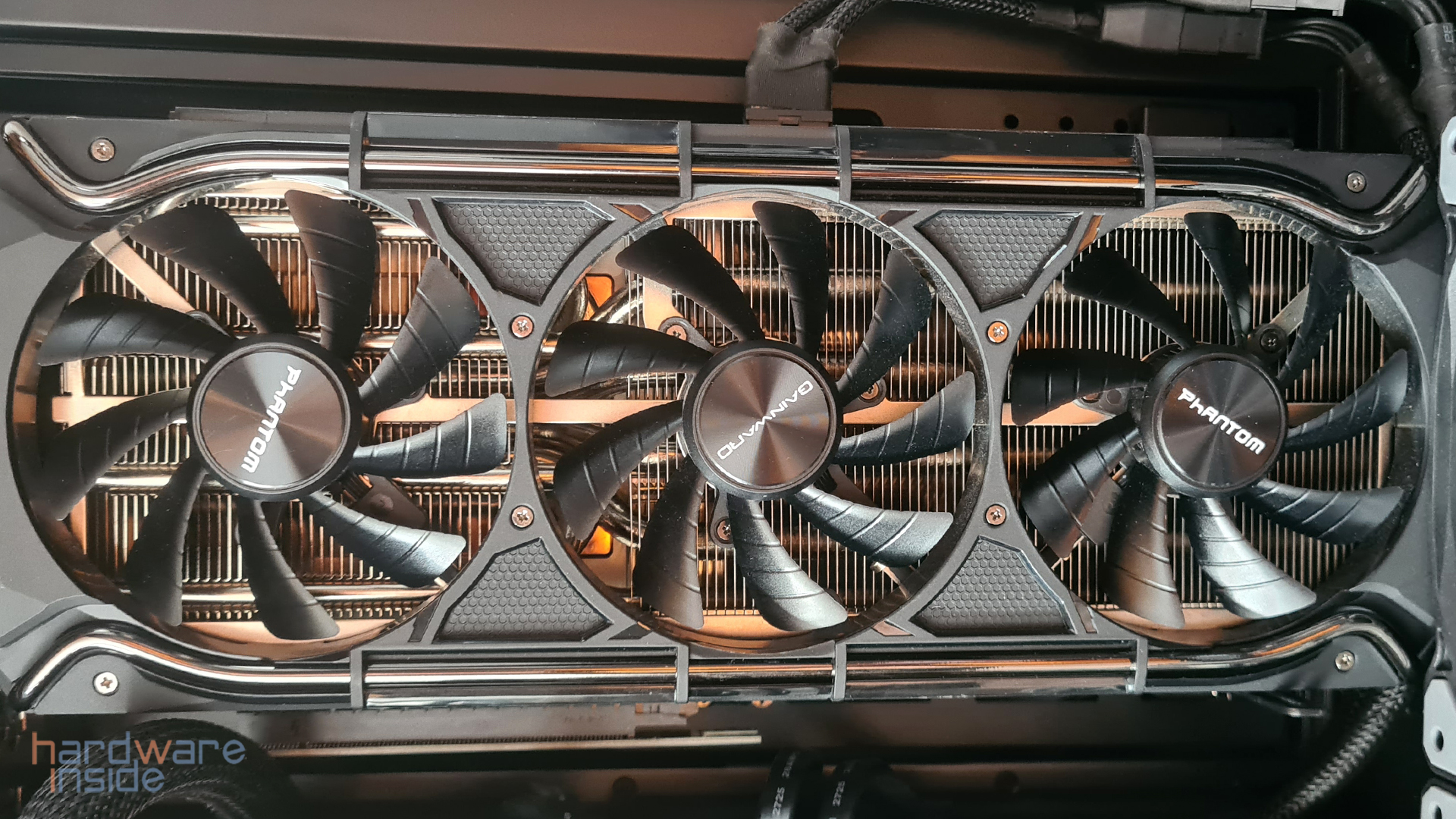

Nachdem wir den entnehmbaren Wechselrahmen mit dem Upright GPU-Bracket montiert und die drei 140 mm Lüfter rückseitig verschraubt haben, findet die Grafikarte ihren Platz auf dem Wechselrahmen. Aber es sei zu beachten, dass der Anschluss vom Riser-Kabel zur Grafikkarte vorab geschehen muss bevor die GPU-Halterung im Gehäuse eingesetzt wird. Als nächsten Schritt wird das 900 mm lange PCIe-Riser-Kabel 4.0 (separat erhältlich) mit dem Mainboard verbunden. Das Kabel wird sauber nach hinten und seitlich am Mainboard-Tray vorbei geführt. Unsere Grafikkarte wird nun mit dem Kabel verbunden und es scheint so als wäre das O11 DYNAMIC EVO XL jetzt einsatzbereit. Alle benötigten Kabel werden ordentlich verlegt, um ein einheitliches Gesamtbild zu erzielen.

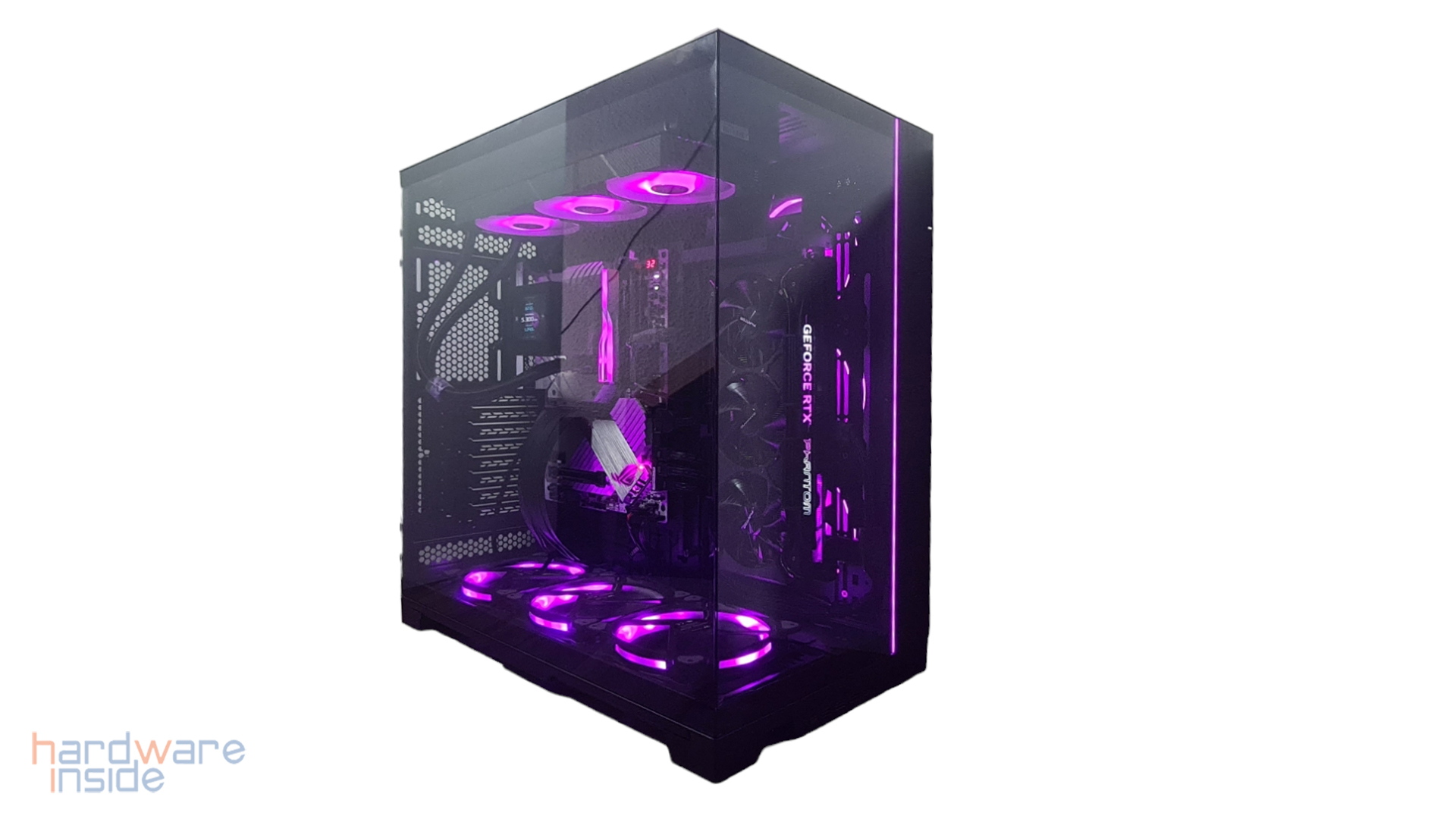

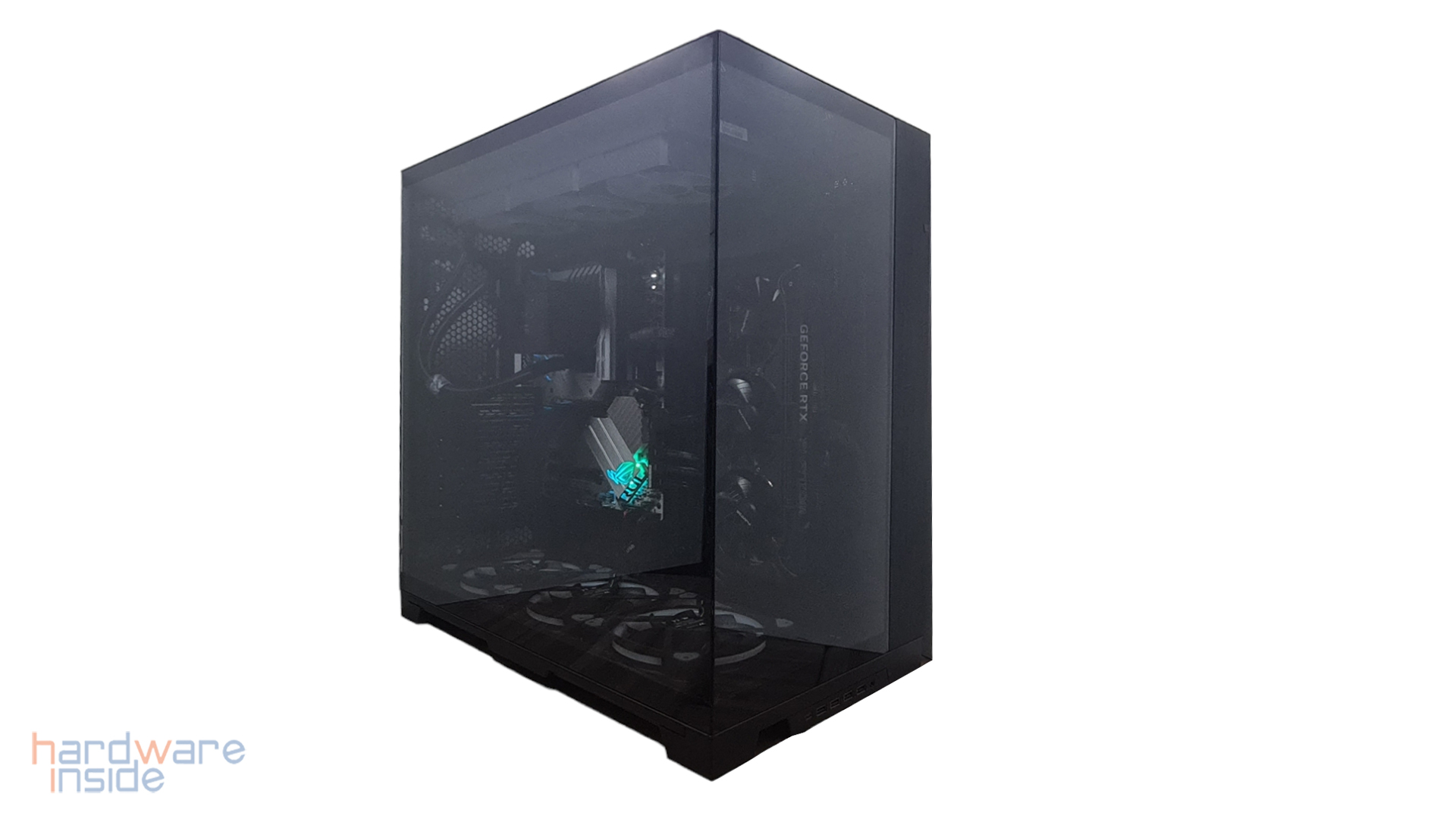

Ob nun mit oder ohne RGB das O11 DYNAMIC EVO XL ist definitiv ein Blickfang. In Kombination mit dem temperierten Glas in der Front und der Seite wird das Gehäuse zusätzlich optisch aufgewertet und kann uns zumindest im ersten Moment überzeugen.

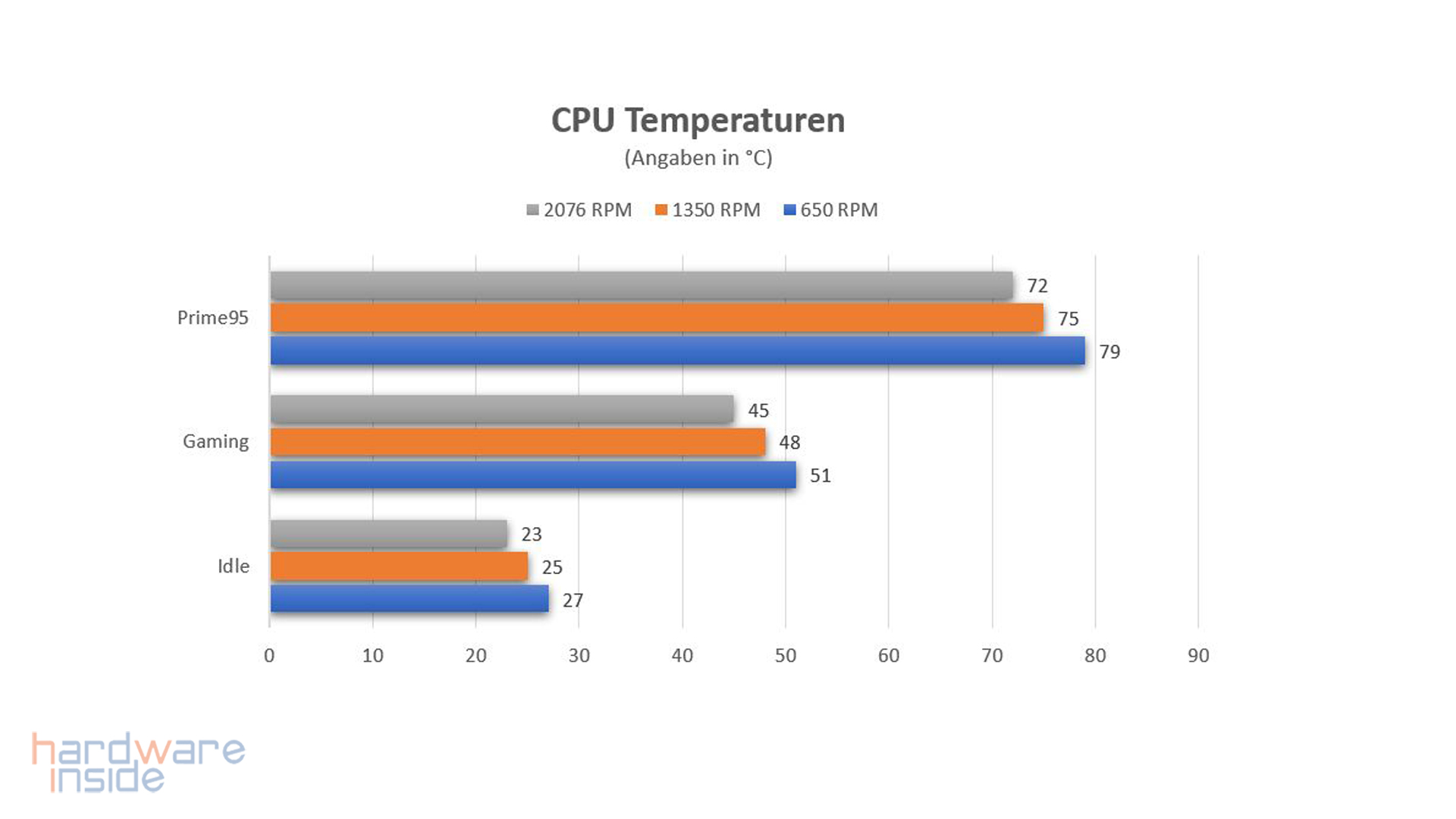

Temperaturen

Gerade zur Sommerzeit ist die Temperatur in den meisten Gehäusen ein wichtiges Thema. Zum einen wird viel gezockt, Benchmarks angeschmissen und zum anderen für die Lieben daheim ein Film gerendert. Dieses sollte in unserem Fall nicht passieren, aufgrund der zusätzlichen sechs 140 mm Lüftern.




Wir testen unser System im IDLE, beim Gaming mit dem Spiel STAR WARS Jedi – Survivor™ für jeweils 30 Minuten und mit Cinebench R23 im Loop als Lastszenario ebenfalls mit 30 Minuten. Beim Gaming wurde darauf geachtet, dass eine ausreichende Kühlleistung, aber zugleich kein Aufheulen der sechs zusätzlichen 140 mm verbauten Gehäuselüfter auftritt, die wir konstant bei 1050 RPM eingestellt haben. Wie im Diagramm zu sehen ist, sind die ausgelesenen 23 °C laut dem Tool „HardwareInfo“ im Idle doch schon beachtlich. Die drei 120 mm Lüfter unserer verbauten AIO wurden für die drei Szenerien auf min. 650 RPM, mittlere Drehzahl mit 1350 RPM und maximale Drehzahl von 2076 RPM eingestellt. Die verbaute Pumpe dreht mit 2100 RPM. So erreichen wir mit maximal 51 °C und das im Low-Noise Bereich des Gamings, ein gutes Ergebnis. Zu guter Letzt wurde die max. Drehzahl von 2100 RPM eingestellt und Cinebench R23 im Loop für 30 Minuten zum Einsatz. Mit 79 °C im Low-Noise Bereich bei 650 RPM und 69 °C bei max. Drehzahl absolvierten wir den Testparkour. Unsere verbaute RTX 4070 TI Gainward Phantom Reunion GS hingegen war während unserer Testphase und 30 Min. STAR WARS Jedi – Survivor™ mit 54 Grad Celsius doch recht kühl und unsere eingestellte Lüfterkurve brachte die Grafikkarte sowie das Gesamtsystem nicht einmal zum Schwitzen und war gleichzeitig angenehm leise. Man sollte aber nicht verkennen, das wir zusätzliche Lüfter verbaut haben. Drei 140 mm hinter der Grafikkarte und drei 140 mm Lüfter im Boden. Zudem wurden unsere verbauten Speicher noch mit extra Lüftern gekühlt.

Abgesehen davon sind die erreichten Werte unsererseits Ist-Werte und können natürlich je nach verbauter Hardware abweichen. Die von uns ausgelesenen Werte sind Durchschnitts-Temperaturen (AVG). Das Empfinden der Lautstärke ist subjektiv und von eigenem Gehör abhängig.



Fazit

Das O11 DYNAMIC EVO XL von Lian Li ist ein herausragendes Gehäuse. Es bietet nicht nur zahlreiche Möglichkeiten zur Montage von Speichermedien, sondern auch zusätzliche Features, wie ein separat erhältliches Upright GPU-Bracket oder ein Universal 4-Slot Vertikal-GPU-Kit, werten das Gehäuse zusätzlich auf. Mit dem Reverse-Mode oder auch dem Entfernen der Stützsäule wird ein weiteres Schmankerl geliefert, welches neue Blickwinkel ermöglicht. Die RGB-Lichtleiste in der Front, die sich wahlweise über die M- und C-Tasten oder der jeweiligen RGB-Software des Mainboard-Herstellers steuern lassen, sind ebenfalls positiv hervor zu heben. Wir waren mehr als begeistert von dem Produkt. Laut Hersteller wird die UVP der schwarzen Variante bei ca. 235 Dollar und 245 Dollar für die weiße Version liegen. Dementsprechend wird sich der Preis auf dem deutschen Markt bei ca. 240 € einpendeln. Aus unserer Sicht ist dieser Preis jedoch mehr als gerechtfertigt angesichts der Vielzahl an Features, die das Produkt bietet. Der Kauf der Zusatzfeatures wie dem Upright GPU-Bracket und dem passenden 900 mm langen Riser-Kabel wird zweifellos teuer, aber auch seinen Aufpreis wert sein. Aufgrund der Qualität, die Verarbeitung und das Design verdient das Lian Li O11 DYNAMIC EVO XL ohne Frage unsere Spitzenklasse-Empfehlung.


Pro:
+ Verarbeitung
+ bis zu drei 420 mm Radiatoren möglich
+ guter Airflow mit verbauten Lüftern (separat erhältlich)
+ Flexible Gestaltung
+ Design
+ sehr detaillierte Anleitung (auch für Laien verständlich)


Kontra:
– erhöhte Zusatzkosten für Modding (Upright GPU-Bracket + PCIe-Riser-Kabel 4.0 )
