Leistungsstarke Desktop-PCs müssen nicht zwangsläufig viel Platz in Anspruch nehmen: Sogenannte Small-Form-Factor-Systeme (kurz SFF) bieten einen kleinen Formfaktor, bringen aber auch einige Einschränkungen mit sich. Eine der wichtigsten Komponenten in diesen Systemen ist das Mainboard. In diesem Test nehmen wir das MSI MPG B760I EDGE WIFI Mini-ITX Mainboard unter die Lupe. Mit Unterstützung für Intel-Prozessoren der 12. und 13. Generation und DDR5-Arbeitsspeicher verspricht dieses Mainboard hohe Leistung in einem kleinen Formfaktor. Wir werden einen genaueren Blick auf die Funktionen und Eigenschaften dieses Produkts werfen und herausfinden, ob es eine gute Wahl für den Aufbau eines SFF-Systems ist.
Verpackung, Inhalt, Daten
Verpackung
Die Verpackung des MSI MPG B760I EDGE WIFI ist in Weiß und Grau gehalten. Auf der Front wird Lightning Gen 5 sowie der Windows 11 support beworben.
Auf der Rückseite des Kartons befindet sich ein Bild des Mainboards, neben dem wichtige Eigenschaften wie das thermische Design, die Spannungsversorgung und die unterstützten drahtlosen Netzwerke aufgeführt sind. Darunter befinden sich eine Auflistung aller weiteren technischen Details und eine Übersicht über die verfügbaren Anschlüsse auf der Rückblende.
Inhalt
Zum Lieferumfang gehört:
1x Paar Antennen
1x Sata-Kabel
1x ARGB-Kabel
2x M.2 Schrauben
1x Schnellinstallationsanleitung
1x Stickerbogen
Daten
Technische Daten
MSI MPG B760I EDGE WIFI
Format
Mini-ITX
CPU-Sockel
LGA1700
CPU-Support
12. Gen / 13. Gen – Intel Core / Pentium Gold / Celeron
2x USB 3.2 Gen 2 (1 x Typ-C, 1x Typ-A) 4x USB 3.2 Gen 1 (4 x Typ-A) 2x USB 2.0 (2 x Typ-A)
USB-Ports (Pin-Header – intern)
2x USB 2.0 2x USB 3.2 Gen1 1x USB 3.2 Gen2 Typ-C
Audio-Chip Audio-Anschlüsse
Realtek® ALC897 Codec 7.1-Channel USB High Performance Audio
DisplayPort
1x – Version 1.4
HDMI
1x – Version 2.1
Lüfter
1x CPU Fan 1x Pump Fan 1x System Fan
RGB
1x Addressable Gen 2 1x Aura RGB
Stromversorgung
1x 24-pin Main Power 1x 8-pin +12V CPU Power
Weitere interne Anschlüsse
2x System Panel Chassis Intrusion Front Panel Audio header Clear CMOS
Weitere Features
EZ Debug LEDs XL PCIe Clip Vorinstallierte I/O Blende
Details
Übersicht

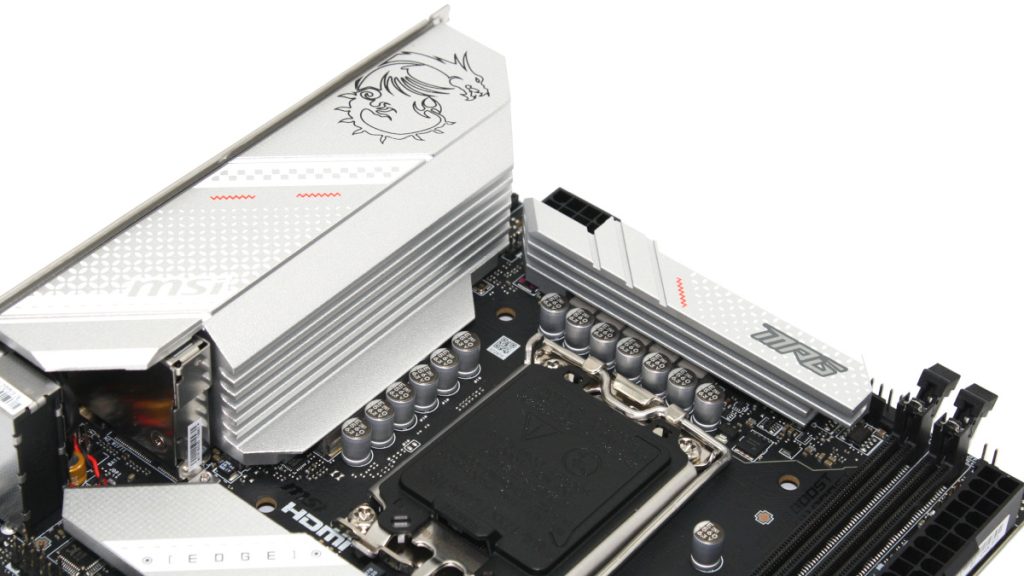

Das MSI PGB B760I Edge Wifi bietet alles, was das Gamerherz höher schlagen lässt. Auf dem 170 x 170 mm großen Mainboard hat der Hersteller keinen Platz ungenutzt gelassen. Optisch heben sich die silbernen Kühlelemente von der ansonsten schwarzen Platine ab. Die Kühlkörper sind nicht miteinander verbunden, allerdings schließt der Kühlkörper des linken Netzteils bündig mit der IO-Blende ab, auf der der MSI-Drache prangt.
In einer Dual-Channel-Konfiguration unterstützt das Mainboard DDR5-Speicher bis 7200 MHz. MSI bietet darüber hinaus auch eine Variante mit DDR4-Unterstützung an, die ansonsten baugleich mit diesem Mainboard ist. Die Arbeitsspeicherriegel sind nur auf der oberen Seite verriegelt, in der unteren Schiene werden die Speicherriegel ohne Verriegelung gehalten.
Powerdesign
Um die CPU mit Spannung zu versorgen, steht ein 8-Pin-Anschluss zur Verfügung. MSI entschied sich für ein 8+1+1-Power-Design beim MSI MPG B760I EDGE WIFI. Um auch leistungsstarke Prozessoren ausreichend zu versorgen, liefern die Power Stages jeweils bis zu 90 A. Die dabei entstehende Wärme wird dank flexibler Wärmeleitpads effizient an die Kühlkörper abgegeben.
Teardown
Um die Spannungsversorgung zu kühlen, kommen zwei separate Kühlkörper zum Einsatz, eine Heatpipe kommt nicht zum Einsatz. Für die Kühlung des M.2-Steckplatzes auf der Frontseite ist ein weiterer Kühlkörper vorgesehen. Unter diesem Kühlkörper ist ein weiterer zur Kühlung des B760-Chipsatzes angebracht. Der M.2-Steckplatz, der sich auf der Rückseite befindet, verfügt über keinen Kühlkörper.
PCIe & M.2 Anschlüsse
Als PCIe-Steckplatz wird beim MSI MPG B760I EDGE WIFI eine Lightning GEN 5 PCI-E Schnittstelle verwendet. Diese bietet den aktuellen PCIe-Standard mit vollen x16 Lanes und einer daraus resultierenden Bandbreite von 128 GB/s. Dank der SMT (Surface Mount Technology), der verstärkten Lötstellen und des „Steel Armor“ Metallschutzes bietet dieser Steckplatz eine Vielzahl von Eigenschaften, um die hohen Geschwindigkeiten zu unterstützen und eine lange Lebensdauer zu gewährleisten.
Das Mainboard verfügt über zwei M.2-Steckplätze, von denen sich einer auf der Vorderseite oberhalb des PCIe-Steckplatzes und der andere auf der Rückseite befindet. Beide unterstützen grundsätzlich das NVMe-Protokoll in der Version 1.4 und werden mit der vollen Bandbreite von vier Lanes nach PCIe 4.0 betrieben. Im M.2 Slot auf der Rückseite können auch ältere SATA-SSDs verwendet werden. Hinsichtlich der SSD-Größen werden nur SSDs mit dem Formfaktor 2280 unterstützt, für andere Größen sind keine Gewinde vorgesehen und können so nicht ohne Weiteres eingebaut werden.
Anschlüsse I/O Shield
Das weiße I/O-Shield bietet, von links nach rechts betrachtet, folgende Anschlüsse:
4x USB 3.2 Gen 1 (5 Gbps)
1x HDMI 2.1 und 1x DisplayPort 1.4
1x USB 3.2 Gen 2 (10 Gbps)
1x USB 3.2 Gen 2 Typ-C (10 Gbps)
2x USB 2.0
1x 2.5G LAN
Anschlüsse für Wi-Fi / Bluetooth Antennen
3x Audio Anschlüsse
Interne Anschlüsse
Das Mainboard verfügt über Anschlüsse für Lüfter und Pumpen zur Kühlung der CPU. Darüber hinaus verfügt das MPG B760I EDGE WIFI lediglich über einen Anschluss für Gehäuselüfter, der sich neben den Anschlüssen für die CPU-Lüfter befindet. Ein 5 V ARGB und ein 12 V RGB-Header können für die RGB-Beleuchtung verwendet werden. Neben Front-Audio- und System-Panel-Anschlüssen stehen Anschlüsse für bis zu zwei USB 2.0, zwei USB 3.2 Gen 1 und ein USB 3.2 Gen 2 (Typ-C) zur Verbindung mit dem PC-Gehäuse zur Verfügung. Für zusätzlichen Festplattenplatz stehen auf dem Mainboard vier SATA-Anschlüsse zur Verfügung.
Netzwerk
Das MPG B760I EDGE WLAN unterstützt mit Wi-Fi 6E den neuesten WLAN Standard im 6-GHz-Band. Natürlich unterstützt die Netzwerkkarte auch weiterhin die Frequenzbänder 2,4 GHz und 5,0 GHz, Bluetooth wird in der Version 5.3 unterstützt. Die im Lieferumfang enthaltene Wireless-Antenne wird einfach auf die Rückseite des I/O Shields geschraubt und ist sofort einsatzbereit. Schnelle Netzwerkverbindungen sind auch per Kabel möglich, dafür sorgt der LAN-Controller Realtek RTL8125BG. Dieser bringt bis zu 2,5 Gbit/s auf die Leitung.
Vor dem Einbau in das Gehäuse setzen wir den Intel Core i5 12100F in den Sockel ein und stecken die Speicherriegel in die Sockel. Anschließend bauen wir das Mainboard ins Gehäuse ein und schließen den unsere AiO an. Die fest verbaute I/O Blende fügt sich sauber in das Gehäuse ein. Als Systemfestplatte kommt eine ASUS ROG Strix SQ7 Gen4 in den frontseitigen M.2 Slot. Auf der Oberseite des Mainboards befinden sich alle Lüftersteckplätze.
UEFI / BIOS
Zurück
Vor

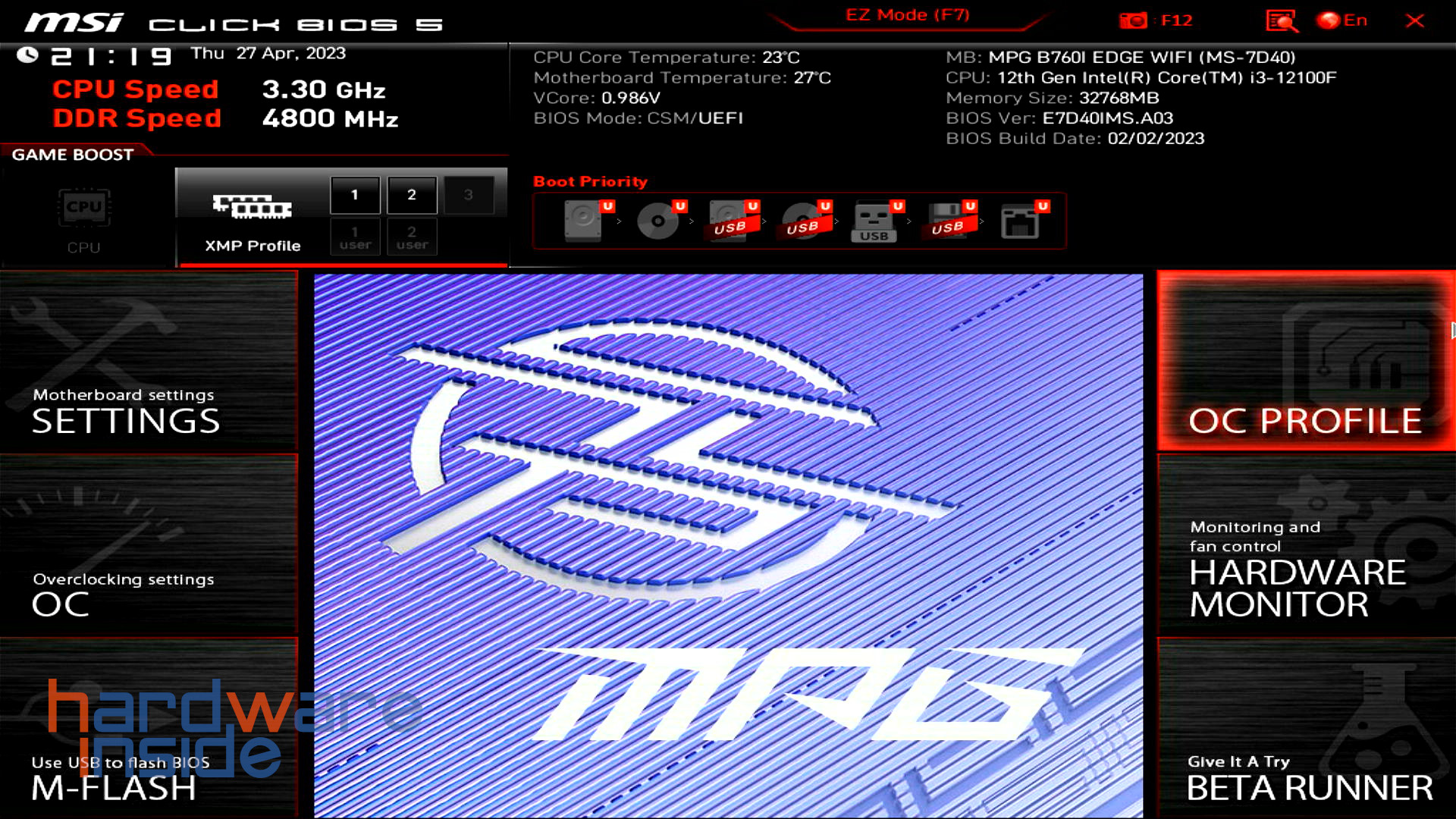

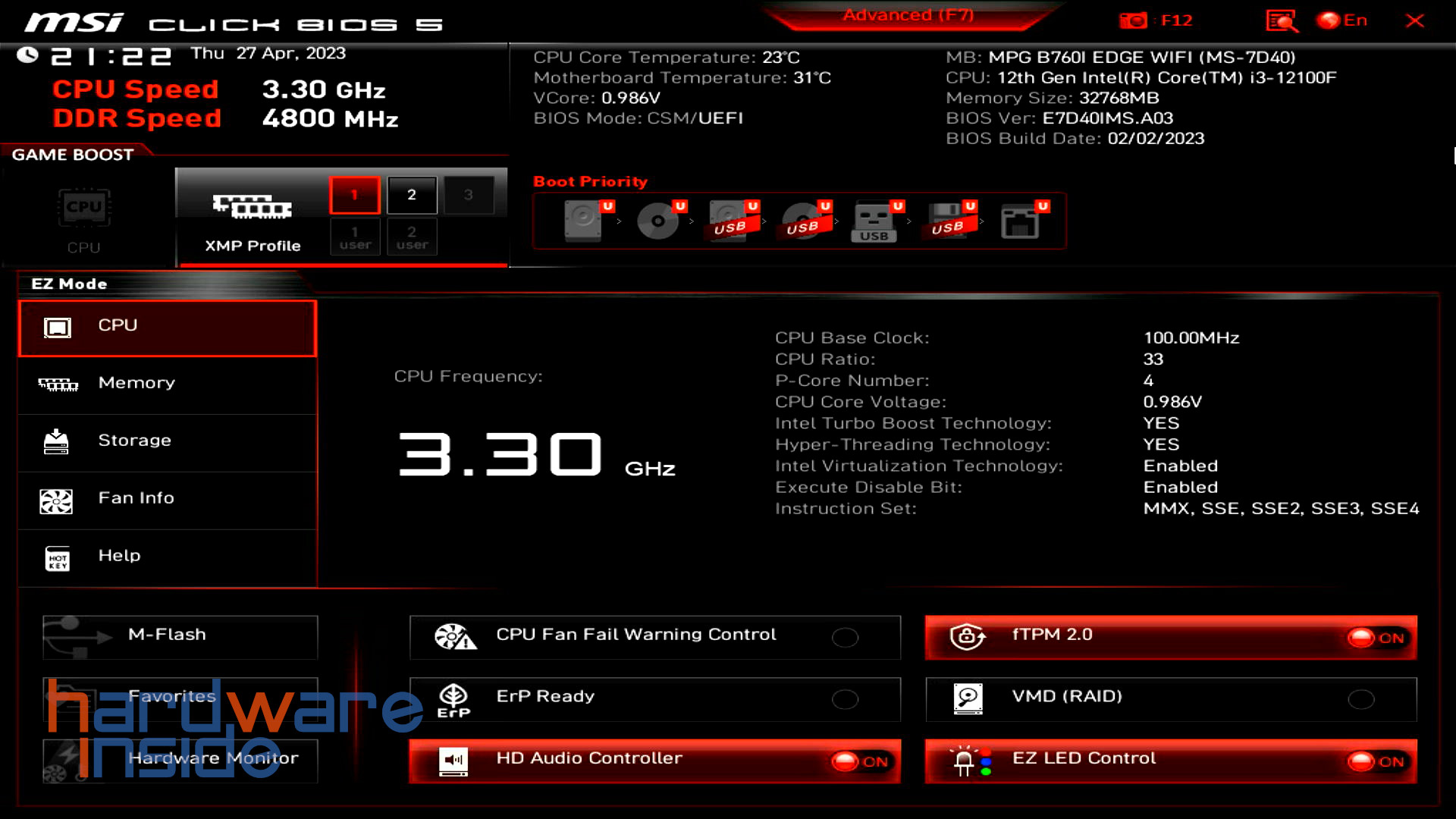

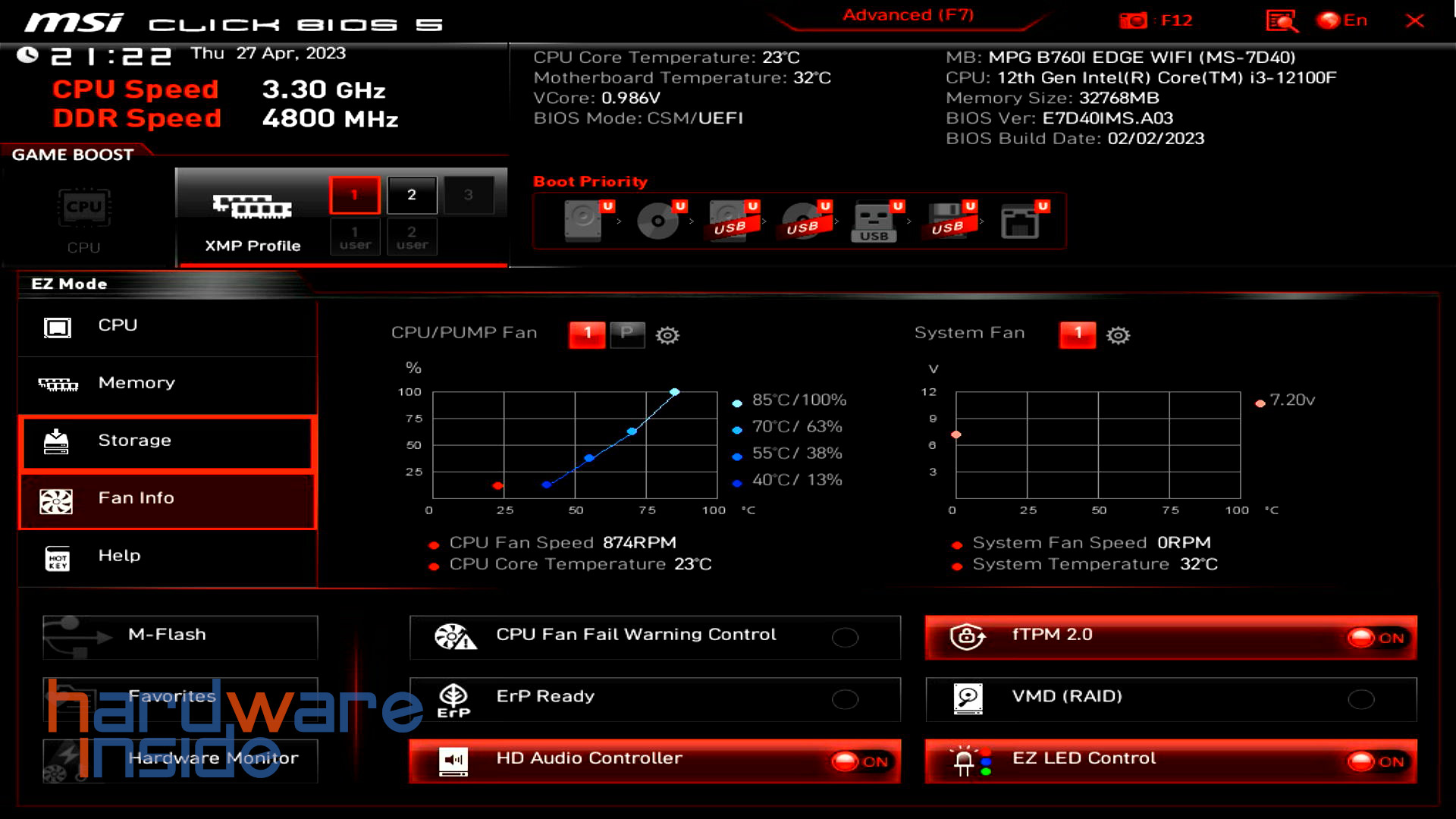

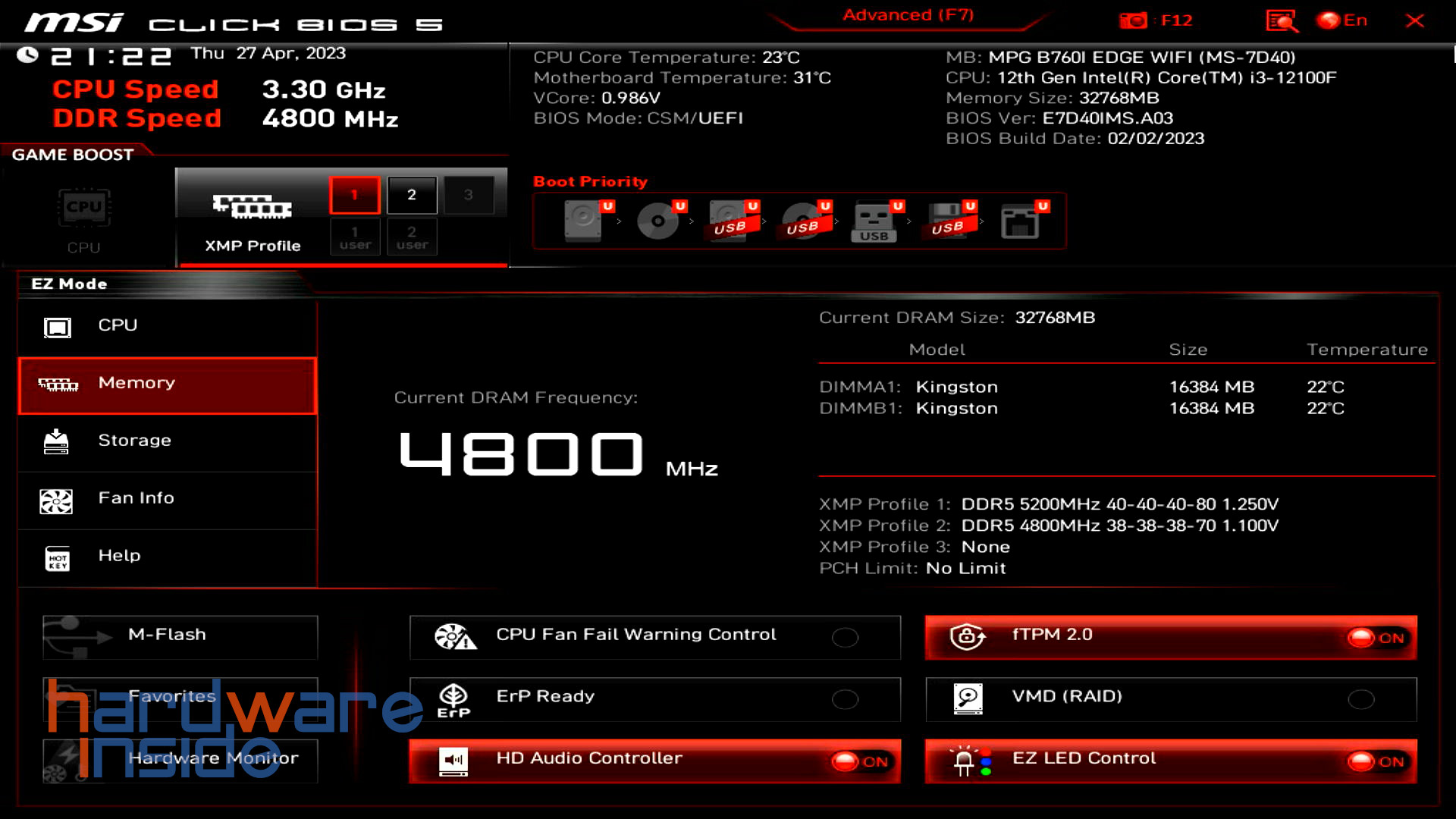

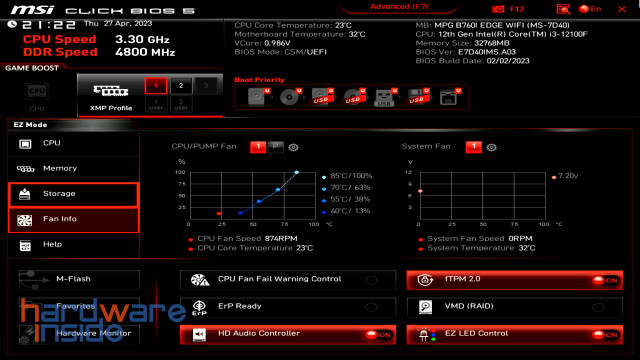

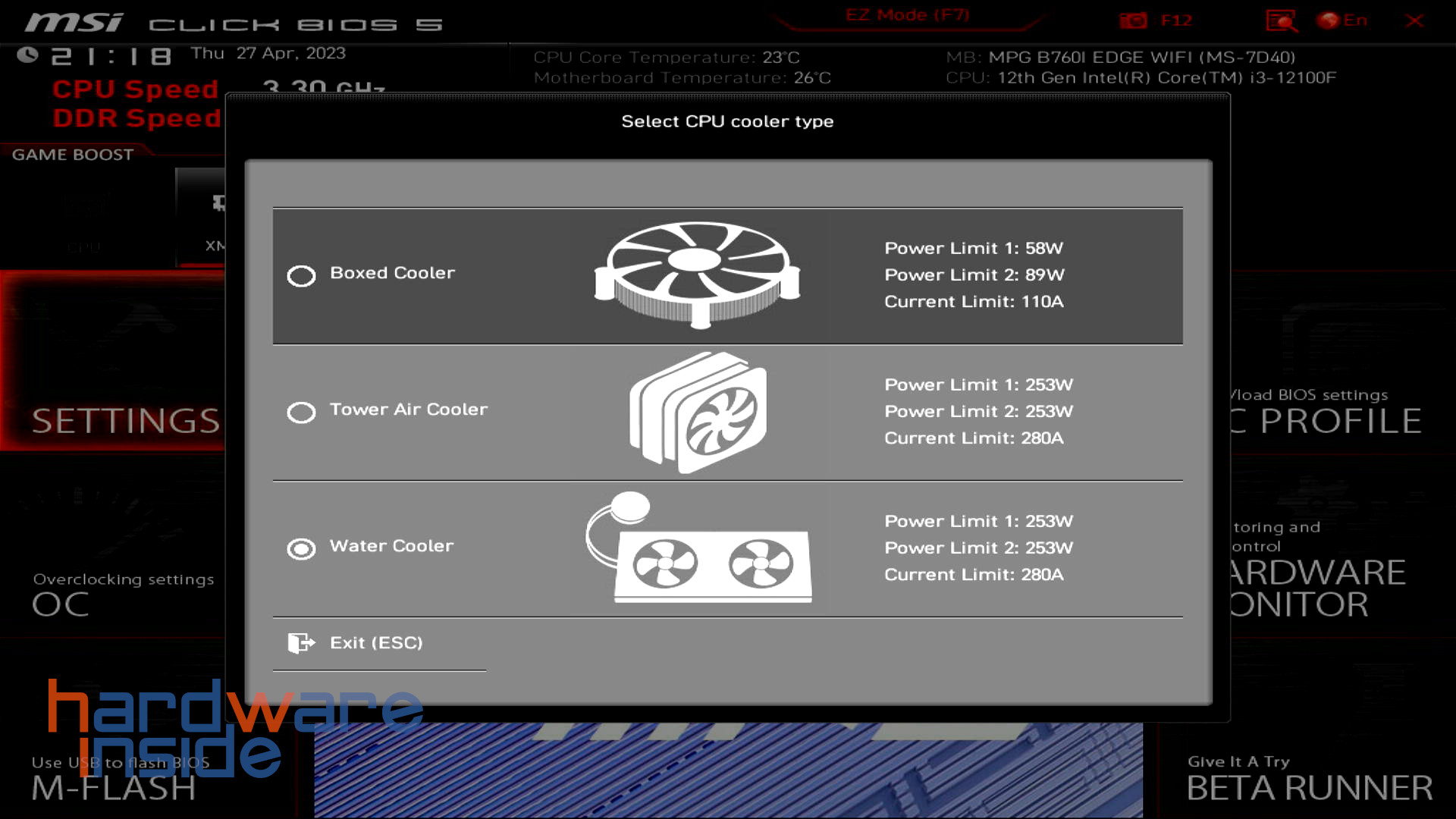

Das UEFI des MSI MPG B760I EDGE WIFI ist sehr anwenderfreundlich gestaltet und erlaubt es, verschiedene Einstellungen auf intuitive Weise vorzunehmen. Beim ersten Start wird man aufgefordert, den Typ des CPU-Kühlers zu definieren, auf Basis dieser Eingabe werden die Leistungsbegrenzungen vorgenommen. Anschließend werden die aktuellen Einstellungen und Messwerte ansprechend dargestellt. Neben der Möglichkeit, Lüfterkurven und das aktive Arbeitsspeicherprofil einzustellen, kann auch die Bootreihenfolge variabel eingestellt werden.
Zurück
Vor

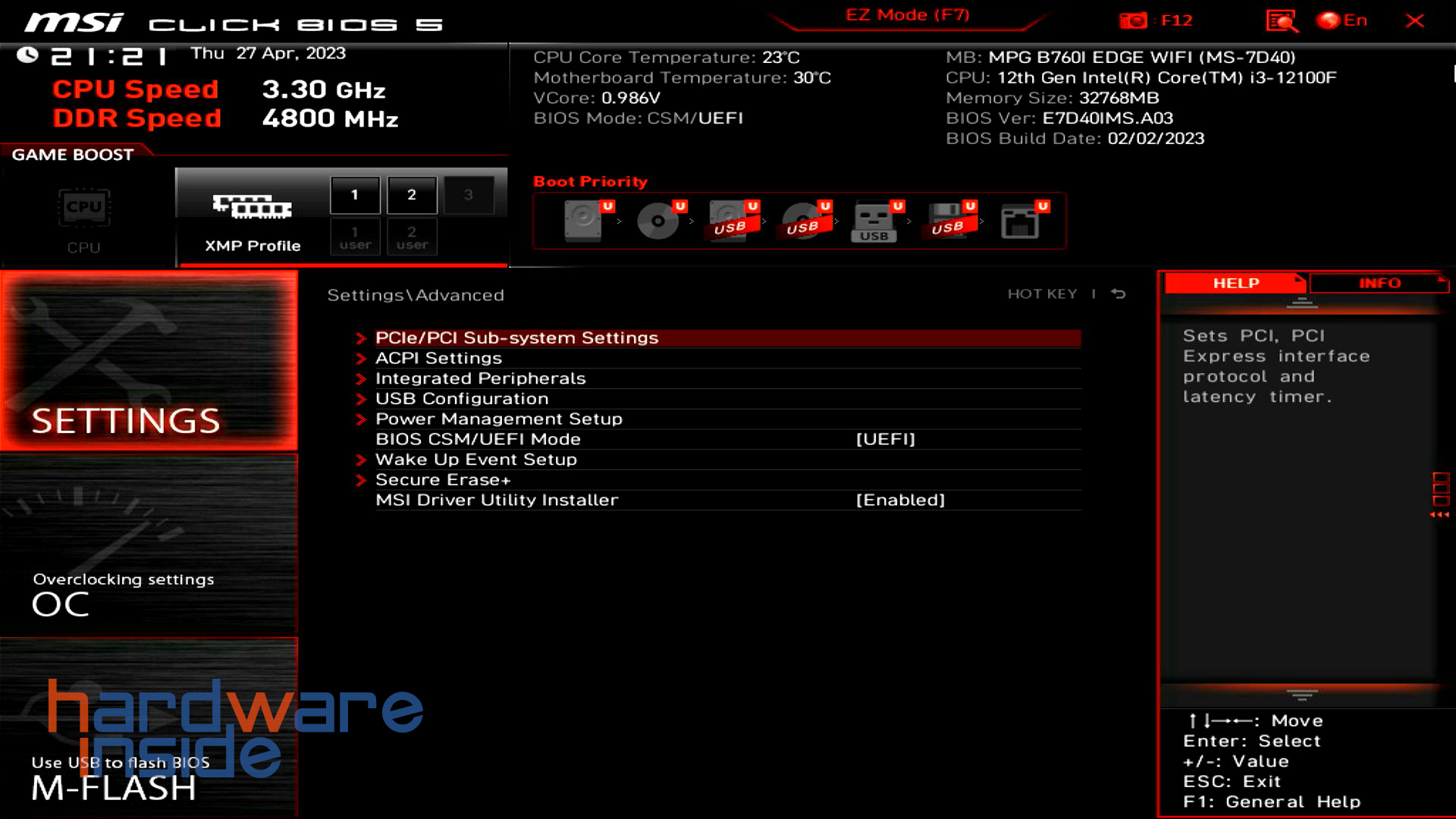

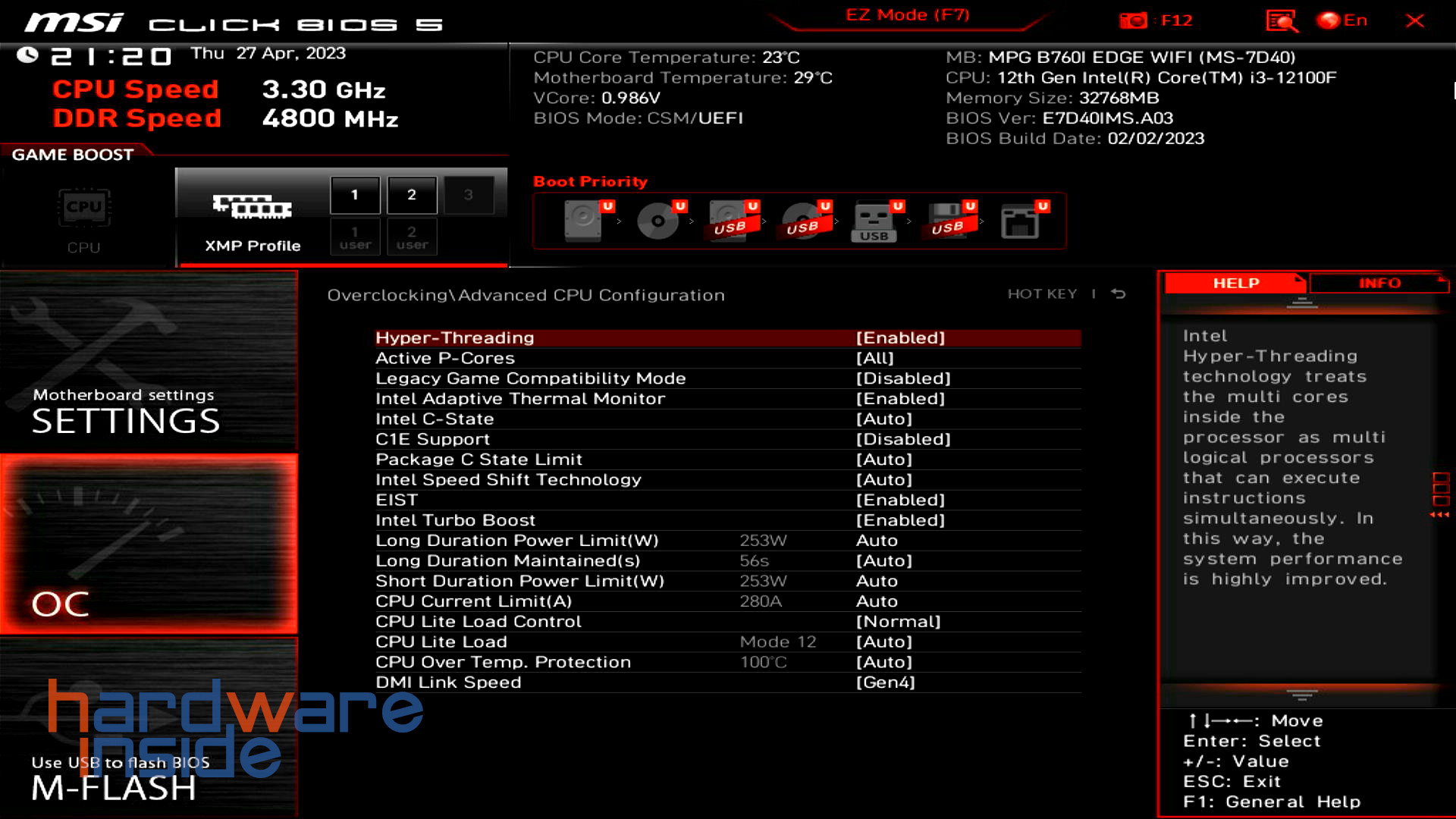

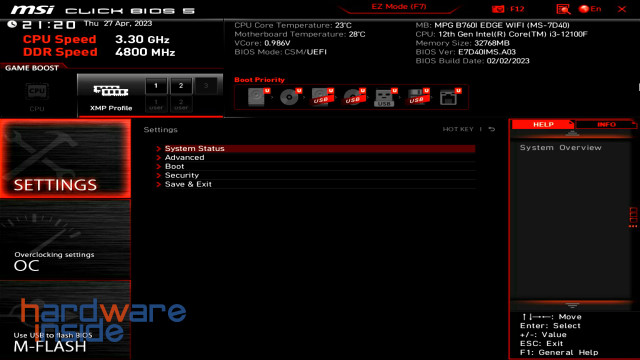

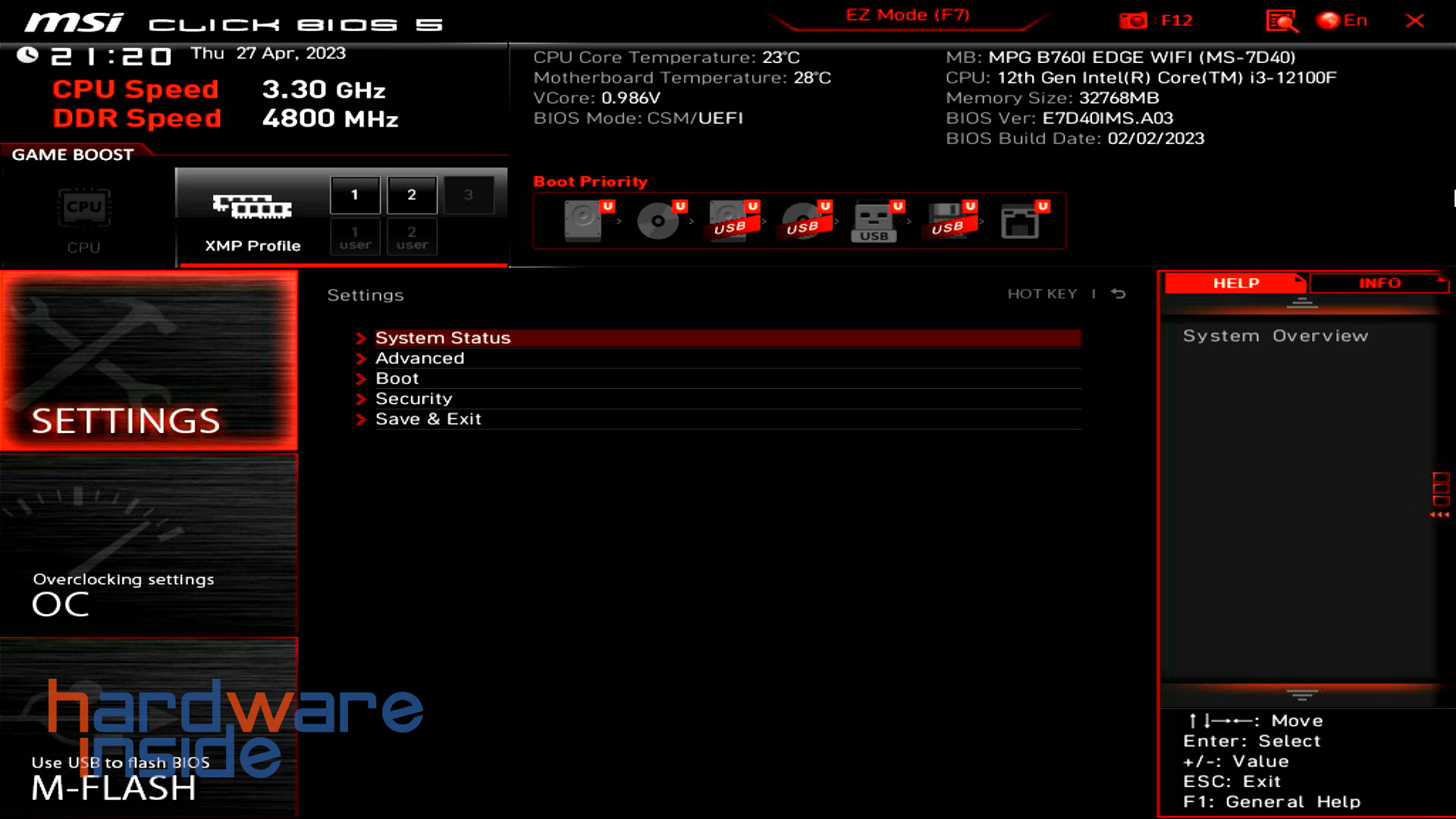

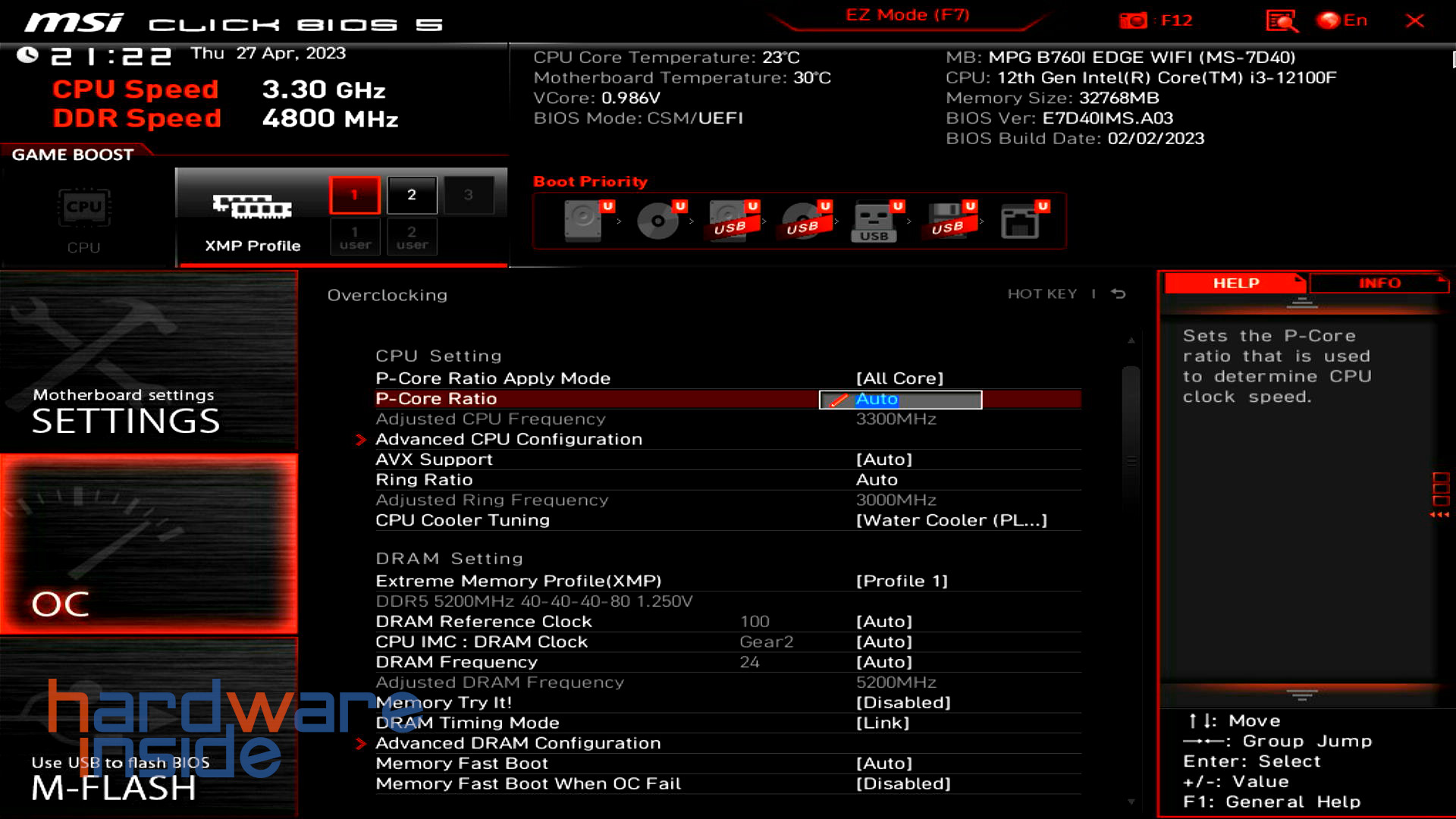

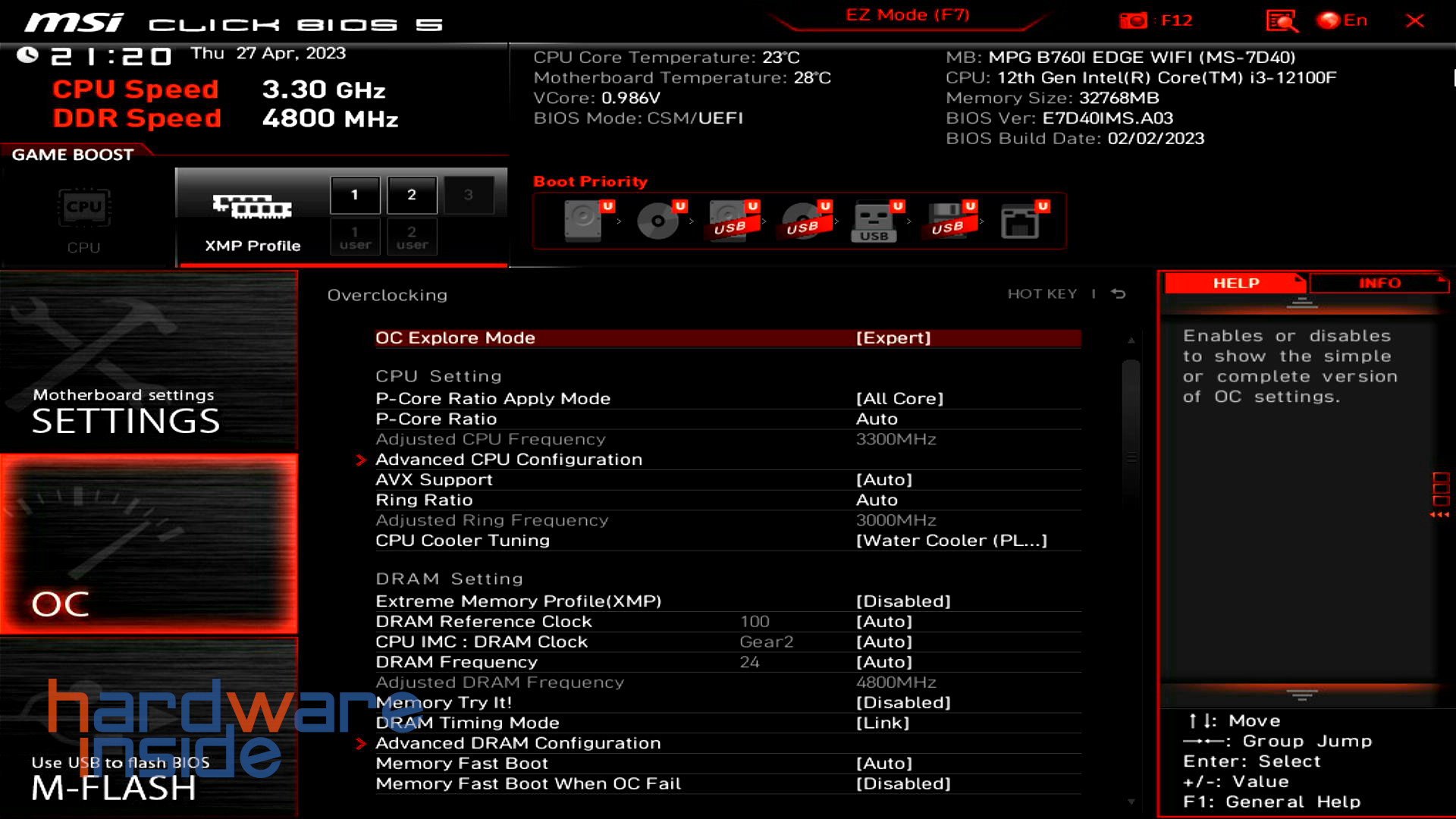

Mit der Taste F7 gelangt man in die erweiterten Einstellungen. Hier stehen dem Anwender eine Vielzahl von Einstellmöglichkeiten zur Verfügung. Die Möglichkeiten sind vielfältig, so können z.B. tiefgreifende Einstellungen der Spannungen und Taktungen der CPU und des Arbeitsspeichers vorgenommen werden, ein Übertakten der CPU lässt der B760-Chipsatz allerdings nicht zu.
Software

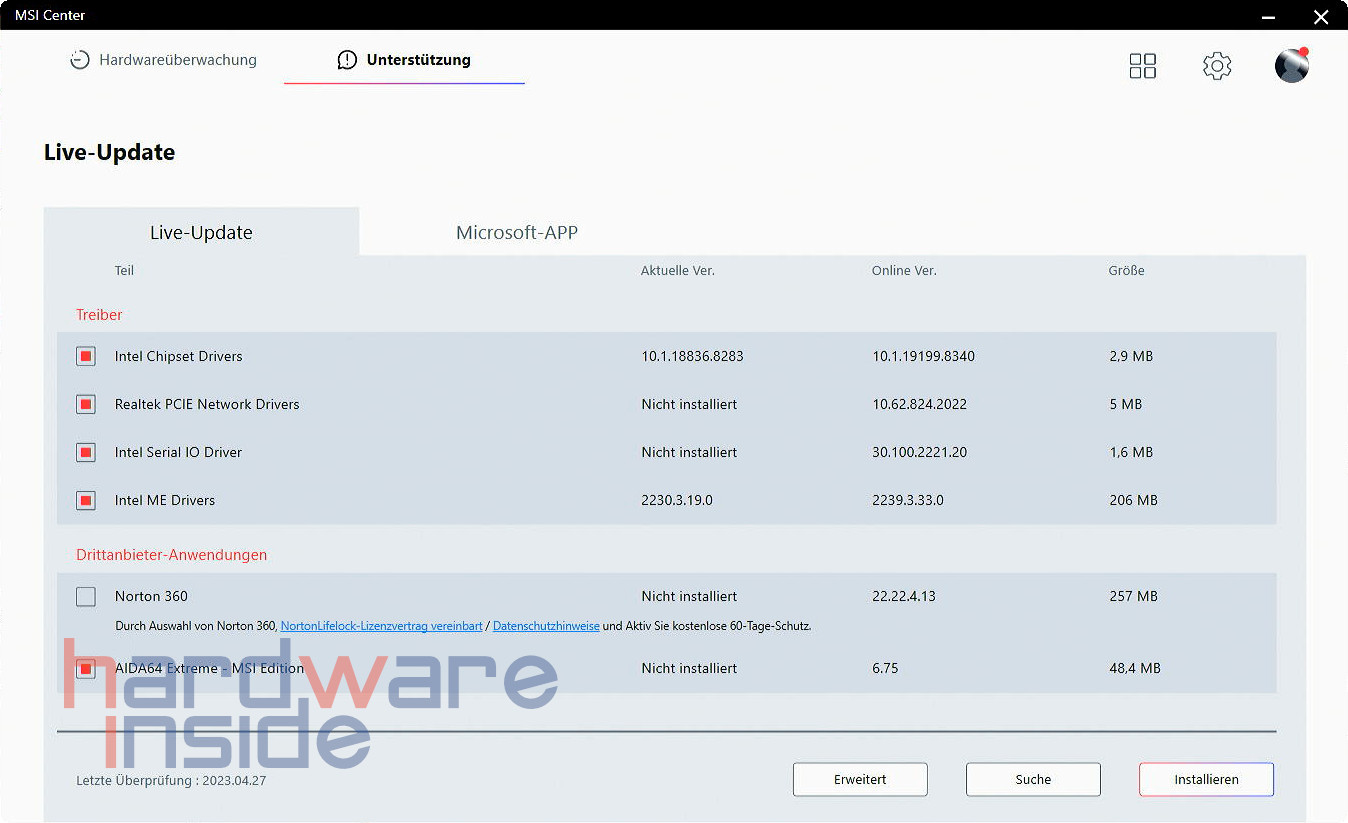

MSI Center ist eine modulare Software, die optional installiert werden kann. In der Grundversion kann die Software zur Installation von Treibern und zur Aktualisierung des BIOS verwendet werden. Viele weitere Funktionen können innerhalb des Programms hinzugefügt werden. Zur Anpassung der Lüfterkurven und des Leistungsverhaltens der CPU kann die Funktion „User Szenario“ hinzugefügt werden. Uns gefällt der modulare Ansatz, der es dem Benutzer ermöglicht, selbst zu entscheiden, welche Funktionen für ihn von Nutzen sind.
Benchmarks
Um die Leistungsfähigkeit des Systems zu beurteilen, wird es in einigen synthetischen Benchmarks getestet. Alle Tests liefen mit aktiven XMP1.

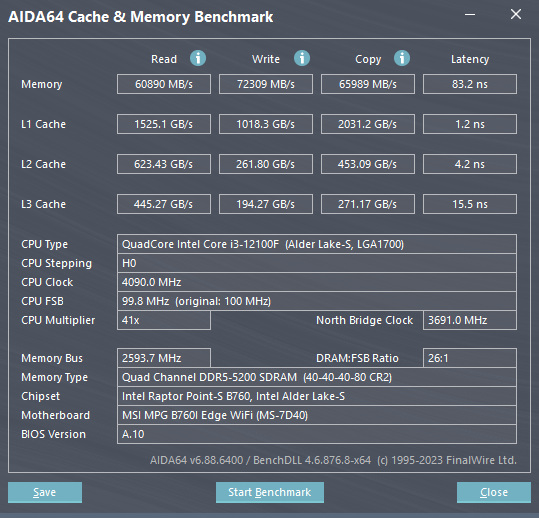

AIDA64 Cache & Memory Benchmark
In einem ersten Test haben wir die Leistung des Zusammenspiels von CPU und RAM mit AIDA64 ermittelt. Dabei erreichten wir eine Schreibrate von 60.890 MB/s, eine Leserate von 72.309 MB/s und eine Kopierrate von 65.989 MB/s. Den gleichen Arbeitsspeicher haben wir bereits in anderen Benchmarks verwendet, so dass wir einen Vergleich ziehen können. In dieser Konfiguration liefert der Benchmark durchweg höhere Werte als mit einer AMD Ryzen 7700X CPU und einem MSI MPG B650 Carbon Mainboard. Der reine Datendurchsatz des Arbeitsspeichers kann sich sehen lassen. Die AIDA64 Software kann ebenfalls über das MSI Center als Testversion installiert werden, allerdings mit einigen Einschränkungen.

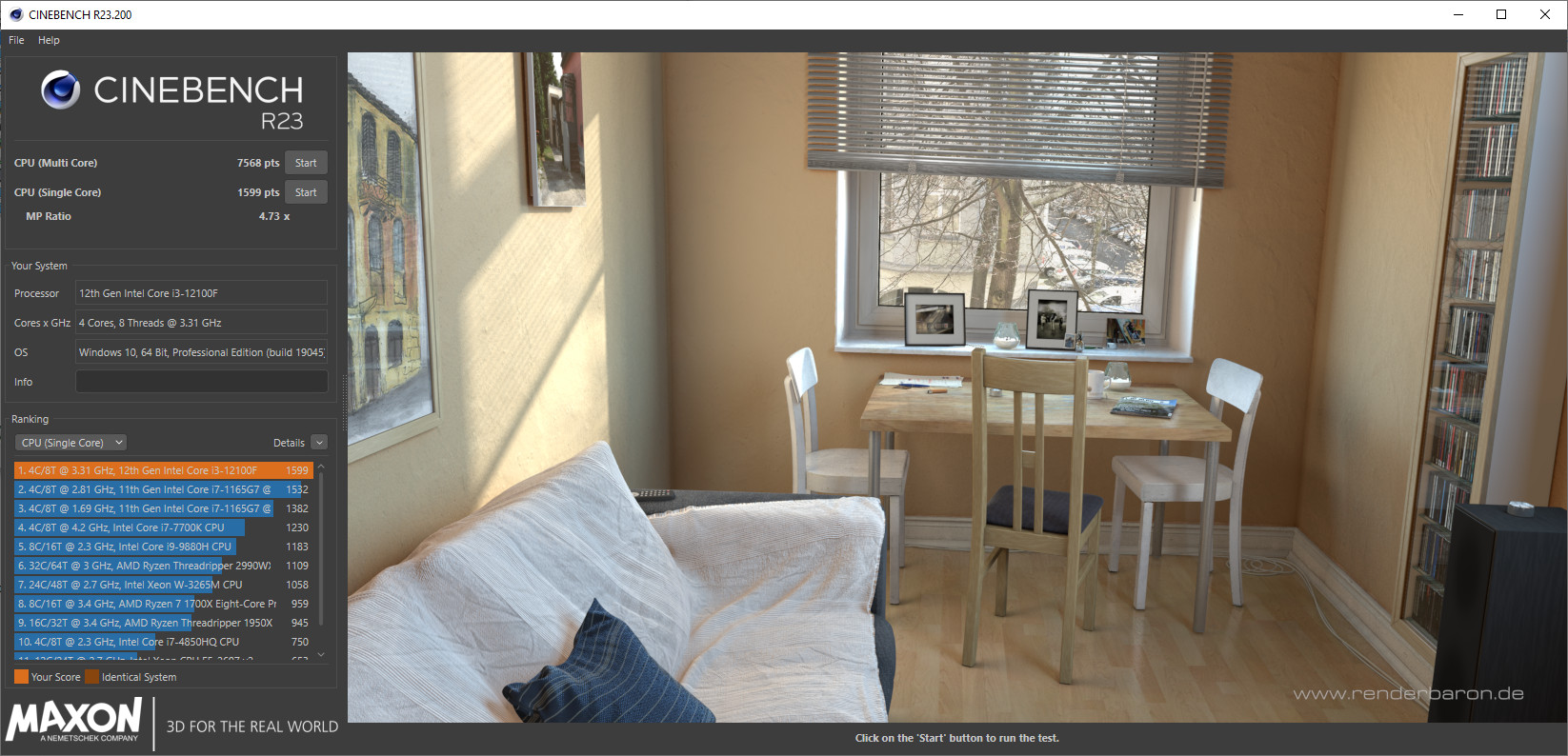

Cinebench R23
Im Cinebench R23 können wir die Leistung der CPU in einem realitätsnahen Szenario untersuchen. Wir erreichen 7568 Punkte im Multi- und 1599 Punkte im Singlecore-Benchmark. Diese Werte entsprechen unseren Erwartungen an die kleine Vierkern-CPU.
3DMark – TimeSpy

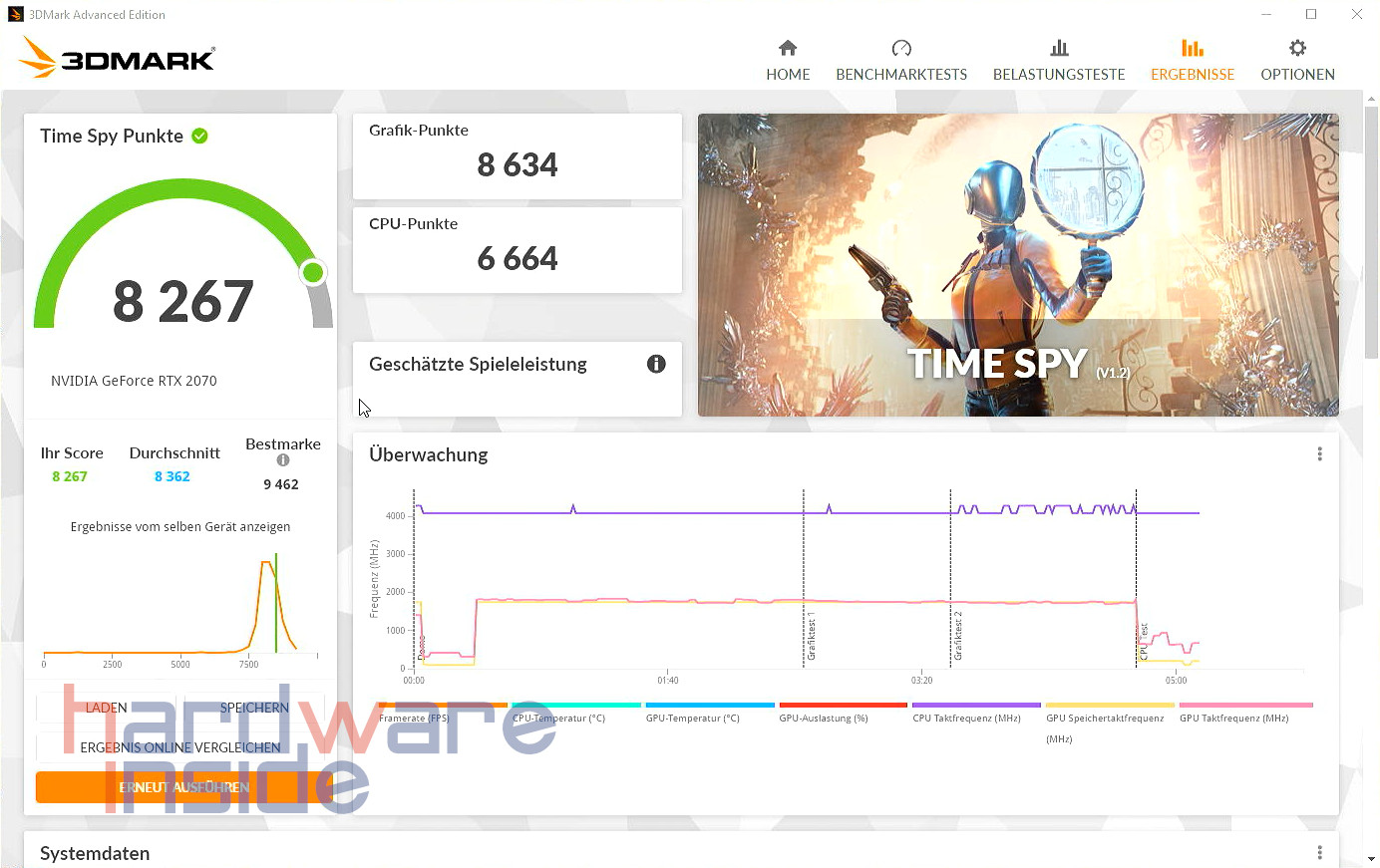

Wir haben das System in TimeSpy antreten lassen, einem Benchmarktest der 3DMark Anwendung. Da hier auch die Grafikkarte belastet wird, ist dieser Test besonders für die Beurteilung der Spieleleistung relevant. Mit aktivem XMP erreichen wir eine Wertung von 8267 Punkten. Dieser Wert liegt laut 3DMark in dem Bereich, der für die verwendeten Komponenten zu erwarten ist. Wir können also festhalten, dass das Mainboard eine sehr gute Performance für Spiele zur Verfügung stellt.
Fazit
Dass auch kleine Rechner große Leistung bringen können und nicht nur für Enthusiasten eine gute Option sind, zeigt MSI mit dem MPG B760I EDGE WIFI. Mit zahlreichen Anschlüssen intern wie extern, mehreren SATA-Ports und zwei M.2 Ports überzeugt das Mainboard. Aktuelle Standards wie WiFi 6E, Bluetooth 5.3, PCIe 5.0 und DDR5 Speichermodule mit 7200 MHz+ lassen kaum Wünsche offen und bieten Platz für zukünftige Upgrades. Das Mainboard ist aktuell für 279 € im Preisvergleich gelistet, dafür bekommt man ein schickes kleines Mainboard, das jeden Zentimeter der Fläche für sinnvolle Features nutzt. Wir sind überzeugt und können das Mini-ITX Mainboard bedenkenlos weiterempfehlen.
Pro: + Verarbeitung & Design + Kompakte Bauform + WiFi 6E, Bluetooth 5.3 und PCIe 5.0 + Ausreichende Spannungsversorgung Neutral: – Ein M.2-Steckplatz ohne Kühlkörper
