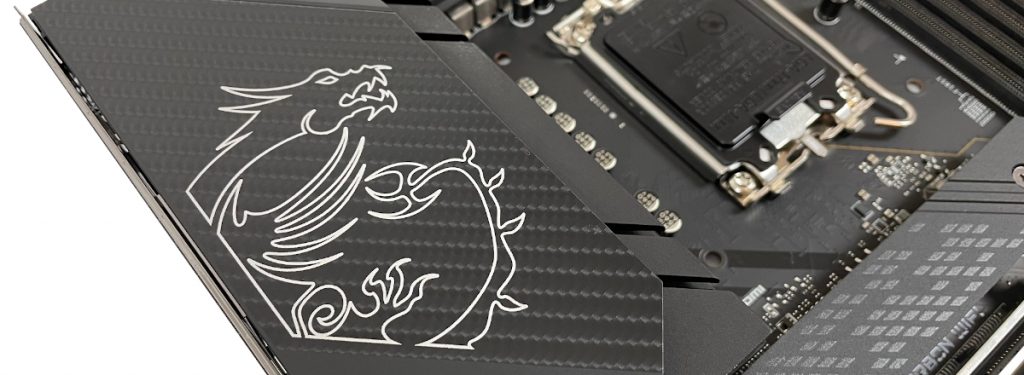

Nachdem Intel die 12. Gen der Core Prozessoren vorgestellt hat, veröffentlichte MSI eine breite Palette an LGA 1700 Boards. Heute schätzen uns sehr glücklich, ein solides und passiv gekühltes Board für euch testen zu dürfen. Das Besondere am MSI MPG Z690 Carbon WIFI ist die Arbeitsspeicherkompatibilität zum schnelleren DDR5-Standard, welcher über die nächsten Jahre hinweg state of the art sein dürfte. Wir statten dieses Setup mit einem Intel i7 12700 K Prozessor aus und überprüfen für euch jegliche Leistungsdaten der CPU und unseres Arbeitsspeichers, während wir Temperaturen sowie Übertaktungspotenziale im Auge behalten. Im Gegensatz zu den zuvor getesteten MSI-Boards, handelt es sich hier um eine wesentlich übertaktungsfreudigere Serie und ist an Enthusiasten gerichtet.
Verpackung, Inhalt, Daten
Verpackung
Die Verpackung des MSI MPG Z690 CARBON WIFI ist sehr farbenfroh gestaltet. Neben der Aufschrift „MSI MPG Z690 CARBON WIFI“ befindet sich an der oberen linken Ecke das MSI Logo. Weiterhin erkennen wir verschiedene Symbole und Aufschriften für unterschiedliche Kompatibilitäten zu Beleuchtung, Arbeitsspeicher und CPU. Auf der Rückseite erkennen wir verschiedene Auflistungen über die Features des Boards und im Zentrum können wir das CARBON WIFI in RGB-Beleuchtung wunderbar erkennen.
Inhalt
Der Lieferumfang des MSI MPG Z690 CARBON WIFI ist außerordentlich üppig ausgestattet. Neben dem Board und der WIFI-Antenne befinden sich folgende Teile im Karton:
- 2x M.2 Clips
- 1x USB-Stick mit Treibern
- 2x SATA Kabel
- 1x Y-RGB LED-Erweiterungskabel
- 1x Corsair RGB LED Erweiterungskabel
- 1x Rainbow RGB LED-Erweiterungskabel
- 1x Kabelsticker (Beschriftungen)
- 1x MPG Sticker
- 1x Case Emblem mit MSI Logo
- 2x Schraubenzieher
- 1x Staubbürste
- 1x Registrierungskarte
- 1x Quick Installation Guide
Daten
| MPG Z690 CARBON WIFI | |
|---|---|
| Format | ATX |
| CPU Sockel | LGA1700 |
| CPU (Max. Support) | Intel Core i9 |
| Chipset | Intel Z690 |
| Arbeitsspeicher DDR5 | 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6133(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(JEDEC) MHz |
| Memory Channel | Dual |
| Dimm Slots | 4 |
| Max Memory (GB) | 128 |
| PCI-E | 3x PCIe x16 slots
|
| SATAIII | 6 |
| M.2 Slot | 5 |
| Raid | 0/1/5/10 |
| LAN | 1x Intel® I225V 2.5G LAN |
| USB Ports Rückseite | 1x (Gen 3.2 2×2, Type C), 3x (Gen 3.2, Type A), 2x (Gen 3.2, Type A), 1x (Gen 2, Type A) |
| USB Ports Vorderseite | 1x (Gen 3.2, Type C), 2x (Gen 3.2, Type A), 4x (Gen 2, Type A) |
| Audio Ports (Rückseite) | 5+ Optical S/PDIF (Realtek® ALC4080 Codec) |
| Displayport | 1 |
| HDMI | 1 |
| DIRECTX | 12 |
| Betriebssystem | Windows 10, Windows 11 |
Details
Überblick und Backplate
Schauen wir uns das gesamte Board an, fallen uns einige passive Kühler über Powerstages, Chipsatz und M.2-Steckplätzen auf. Die Audio-Sektion ist jedoch nicht passiv gekühlt. Dafür erhalten wir zwei verstärkte PCIe-Slots, was sich darüber hinaus auch auf die DDR5-Steckplätze übertragen lässt. Der LGA-Sockel weist keine Besonderheiten auf. Für Lüfter sieht MSI an der unteren Kante vier Anschlüsse und an der oberen rechten Ecke weitere drei vor. Ein zusätzlicher Anschluss befindet sich unter der I/O-Sektion. Somit erhalten wir die Möglichkeit viele Systemlüfter zu betreiben. Vier LEDs an der oberen rechten Kante dienen dem EZ Debug-Status. Eine Debug Code LED liefert zusätzliche Informationen über den Status des Boards. Darüber hinaus ist das Board mit einem 4-Pin RGB und drei weitere 3-Pin ARGB Headern ausgestattet. Auch ein USB-Typ-C Anschluss ist vorhanden. Die Rückseite weist keine Backplate auf.
I/O – Shield
Auf dem I/O – Shield ist bereits eine Blende angebracht. Insgesamt befinden sich hier von links nach rechts:
- 1x Flash BIOS Button
- 4x USB 2.0
- 1x Displayport
- 1x HDMI
- 5x USB 3.2 Typ A
- 1x USB 3.2 Typ C
- 1x LAN 2.5 G
- 2x WLAN-Antennen
- 1x SPDIF Out
- 5x Audio In/Out
Kühlelemente
Das Kühlungskonzept umfasst zwei sehr massive Kühler für alle Powerstages um den CPU-Sockel herum, die durch eine Heatpipe miteinander verbunden sind. So wird die Wärme unter Zuhilfenahme von Wärmeleitpads effizient und gleichmäßig an die Kühlkörper abgegeben. Ein weiterer großflächiger Kühlkörper dient der Wärmeregulation des Chipsatzes. Das Bild wird von weiteren passiven Kühlkörpern abgerundet, die bis zu fünf NVME-SSDs, mittels Wärmeleitpads, herunterkühlen sollen.
Um das Gesamtsystem effizient kühlen zu können, sieht MSI sieben PWM-Lüfteranschlüsse vor, die unter höchster Präzision dort angebracht wurden, wo sie auch wirklich benötigt werden. Hier hat MSI mitgedacht und so befindet sich bspw. der Lüfteranschluss für die CPU und die Pumpe nahe an den dazugehörenden Komponenten, deren Slots wir nun genauer beleuchten werden.
Komponentenslots
Auf dem ATX Board befinden sich vier DDR5-Slots, welche zusätzlich verstärkt sind. Hier kann DDR5 Arbeitsspeicher im Dualchannel mit bis zu 6.666 MHz betrieben werden.
Insgesamt stehen uns drei PCIe-Slots zur Verfügung. Der erste Slot wurde verstärkt und ist mit 16 Lanes über den PCIe 5.0 Standard an die CPU angebunden. Der darunter liegende PCIe 5.0 Slot ist ebenfalls verstärkt, weist jedoch nur acht Lanes zur CPU auf. Ein letzter PCIe-Slots liefert nur noch vier Lanes über den 3.0 Standard über den Chipsatz.
Für Speicherquellen ist mehr als ausreichend gesorgt. Insgesamt können wir über die sechs SATA-Anschlüsse HDDs und SSDs mit bis zu 550 MB/s anbinden, die wir für unser Setup jedoch nicht verwenden werden. Wir konzentrieren uns eher auf eines der vier M.2-Slots. Innerhalb des ersten, passiv gekühlten, Slots werden wir eine Samsung 980 Pro mit bis zu 7000 MB/s installieren.
Powerstages
Das 18+1+1 Strom-System mit 75A sorgt dafür, dass unser System auch unter erschwerten Bedingungen reibungslos läuft. Dabei dienen 18 Phasen dem CPU Power System, eine weitere Phase der GT Power und eine zusätzliche Phase der AUX Power. Die Core-Boost Technik kombiniert ausgeklügeltes Layout und optimierten Stromfluss, sodass der Prozessor stets mit genügend Strom versorgt wird. Somit werden perfekte Bedingungen für das Übertakten deines Multi-Core-Prozessors geschaffen. So kann eine Übertaktung innerhalb von wenigen Sekunden bessere Frames per Second liefern. Ein integrierter Überspannungsschutz verhindert mögliche Kurzschlüsse an der CPU und anderen kritischen Komponenten, während das LCC sicher stellt, dass die CPU-Spannung unter jeder Last stabil bleibt, was wiederum die Stabilität der CPU erheblich verbessert.
Chipsatz
Bei dem Audio Chip handelt es sich um den Realtek® ALC4080 Codec aus dem Jahr 2020. Der ALC4080 verfügt über einen Direct-Stream-Digital-Decoder, mit dem der Anwender hochwertige DSD-Stream-Inhalte genießen und seinen eigenen DSD-Stream mit minimalem Qualitätsverlust durch DA-Wandler erstellen kann. Insgesamt drei Stereo-ADCs sind integriert und können mehrere analoge Audioeingänge unterstützen, einschließlich eines 110dB SNR-Stereo-Line-Level-Eingangs und eines Mikrofonarrays mit den Software-Features AEC, BF, NS und FFP.
Der Z690 Chipsatz unterstützt die Übertaktung des Arbeitsspeichers und der CPU. Er liefert bis zu 28 PCI-Express-Lanes und unterstützt Intels Optane Speicher. Darüber hinaus ist er die beste Wahl für Gamer mit enthusiastischen Motiven. Gepaart mit unserem Intel Core i7 12700K können wir es nun kaum erwarten, neue Benchmarks zu veröffentlichen.
Praxis
Testsystem
| Testsystem | |
|---|---|
| Mainboard | MSI MPG Z690 CARBON WIFI |
| Prozessor | Intel Core i7 12700 K @ 5 GHz |
| Arbeitsspeicher | 2x Corsair Vengeance 5200 MHz |
| Speicher | Samsung 980 Pro NVME |
| Grafikkarte | MSI GeForce RTX 3070 Ti / Asus GTX 1070 Strix OC |
| CPU Kühler | Corsair H170i Elite LCD |
| Gehäuse | Corsair 678 Carbide |
| Lüfter | 5x ML140-mm-Premium-PWM-Lüfter 3x ML120-mm-Premium-PWM-Lüfter |
Einbau
Die Installation unserer Komponenten auf dem MSI MPG Z690 CARBON WIFI verläuft problemlos. Zur Montage unseres CPU-Kühlers muss die werkseitig verbaute Halterung entfernt werden. Schließlich verwenden wir eine Arctic MX-2 Wärmeleitpaste als effektives Mittel zum Abtransport der Wärme. Die M.2 SSD verbauen wir in den ersten passiv gekühlten M.2 Slot. Nachdem wir die Wasserkühlung und alle nötigen Lüfter sowie die Grafikkarte eingebaut haben kann es fast losgehen. Wir setzten letztendlich unseren Arbeitsspeicher ein und kümmern uns um das Kabelmanagement.
Läuft das System erst einmal, erstrahlt das Case farbenfroh. Neben den RGB-Effekten der Lüfter und denen der AiO liefert das Board den beleuchteten CARBON-Schriftzug und der MSI-Drache erstrahlt über dem I/O-Shield.
UEFI
Im erweiterten Menü werden uns im oberen Bereich weitere Informationen, wie Taktfrequenzen von CPU und Speicher sowie Spannungswerte, Datum und Uhrzeit angezeigt. Die für unsere Zwecke wichtigsten Einstellungen, befinden sich in den Kategorien Settings und OC. Da es sich bei dem MSI MPG Z690 CARBON WIFI um ein Gaming-Mainboard für Enthusiasten handelt, verwenden wir das XMP Profil 1, um unseren Arbeitsspeicher auf 5200 MHz zu takten. Mit der neuen 12. Gen. Intel Core Prozessoren lässt sich zum ersten Mal zwischen zwei Kerntypen unterscheiden. Im OC-Menü haben wir die Möglichkeit sowohl die Power-Cores als auch die Efficiency-Cores unabhängig voneinander zu übertakten. Hier haben wir zu Konsistenzzwecken alle P-Cores auf 5 GHZ, alle E-Cores auf 3,9 GHz und die Ring Ratio auf 39 gestellt. Schließlich haben wir die CPU CORE AUX um 0,1 V erhöht und das LLC auf Mode 4 gestellt.
Benchmarks
Cinebench R23
Wir beginnen mit einem Benchmark des Boards im Auslieferungszustand und führen schließlich einen weiteren Durchgang mit aktiviertem XMP3.0-Profil und Gamemodus durch bevor wir schließlich während der Übertaktung herausfinden wollen, wo die Grenzen des Machbaren bei dem Board liegen. In Konkurrenz zu einem Intel Xeon mit 48 Threads erreichen wir mit 20 Threads einen vernünftigen Wert von guten 21.947 Punkten im Multi Core und ebenfalls guten 1796 Punkten im Single Core Benchmark.
Nach dem Wechsel ins XMP3.0-Profil samt aktiviertem Gaming-Mode können wir das Benchmark-Ergebnis auf sehr gute 22.832 (MC) bzw. sehr gute 1963 (SC) Punkte aufwerten. Das liegt an der hohen Performance der Power-Cores, während die Efficiency-Cores verhältnismäßig wesentlich langsamer takten. Schließlich übertakten wir unser System wie eingangs beschrieben und erhalten eine ausgezeichnete Multi Core Wertung von 24.114 Punkten. Die Single Core Punktzahl des vorausgegangenen Durchgangs wurde mit 1925 Punkten nicht übertroffen. Somit können wir festhalten, dass es sich bei dem Intel Core i7-12700K in Verbindung mit dem MSI MPG Z690 CARBON WIFI um eine echte Waffe und Geheimtipp handelt. Er erreicht mit 20 Threads eine ähnliche Wertung wie Prozessoren der Xeon W-Serie mit 48 Threads.
Darüber hinaus hat MSI ein BIOS-Update kurz vor unserem Test veröffentlicht. Dies hat uns einen gewaltigen Sprung ermöglicht, da es vor dem BIOS-Update nicht einmal möglich war, das System im XMP3.0 zu betreiben. Gut gemacht MSI, wir sind mit der neusten BIOS-Version überaus zufrieden.
AIDA 64
Beim AIDA Bench ohne XMP erreichen wir einen Lesedurchsatz von 72.381 MB/s und einen Schreibdurchsatz von 67.888 MB/s. Wir beachten, dass der DDR5 Speicher von Corsair ohne aktiviertes XMP mit 4800 MHz taktet. So erreichen wir bei Kopiervorgängen Durchsätze von 66.394 MB/s bei einer Speicherverzögerung von 88 ns.
Nun aktivieren wir das XMP und erhalten eine Taktrate von 5200 MHz. So erreichen wir einen fantastischen Lesedurchsatz von 80.182 MB/s und einen Schreibdurchsatz von 73.772 MB/s. Vor der Aktivierung des XMPs lagen wir bei 72.381 MB/s respektive 67.888 MB/s. Hierbei wird der CPU-Takt mit 5.000 MHz angegeben und die Latenz des Arbeitsspeichers beträgt 38-38-38-83. Beim Kopierdurchsatz können wir eine Geschwindigkeit von nur 73.306 MHz erreichen (das günstigere Tomahawk lieferte hier bessere Werte), während die Speicherverzögerung 75,0 ns beträgt.
Bandbreite der Laufwerke
Im ATTO-Disc-Benchmark erreichen wir weitestgehend die vom Hersteller angegebene Bandbreite. Wir überprüfen eine M.2 NVMe SSD, nämlich die Samsung 980 Pro. So erreicht unsere Samsung im Lesen eine Geschwindigkeit von maximal 6,22 GB/s bei einer I/O-Size ab einem Megabyte. Im Schreibvorgang erreicht die NVMe von Samsung knapp 4620 MB/s. Leider können wir die von Samsung angegebenen Übertragungsgeschwindigkeiten von bis zu 7 GB/s nicht bestätigen, wobei wir uns auch nicht beklagen können.
Temperaturen
Um die CPU-Temperatur dauerhaft zu erhöhen und den PC auf Temperatur zu bringen, führen wir in CPU-Z einen Stresstest durch. Für die Profis unter euch haben wir alle notwendigen technischen Daten in einem Schaubild zusammengefasst. Wir müssen sicherlich nicht erwähnen, dass sich die Kühlleistung der Corsair H170i Elite LCD am oberen Ende der Fahnenstange befindet. Im Idle bleibt die Temperatur im Bereich von 24 °C stehen. Bei einfachen täglichen Anwendungen überschreiten wir die 37 °C-Marke nie. Interessant und herausfordernd wird es erst bei einem Stresstest der CPU.
Aus diesem Grund lassen wir den Arbeitsspeicher über das XMP-Profil des Mainboards auf 5200 MHz laufen und wenden unser Übertaktungsszenario erneut an. Im Durchschnitt erhalten wir so nach 40 minütigem Stresstest eine Temperatur von maximal 73 °C . Zu berücksichtigen ist jedoch, dass die aktuelle Version von HWiNFO noch nicht in der Lage ist, zwischen Efficient- und Performance-Cores zu unterscheiden.
Im Extremfall erreichen wir Temperaturspitzen von maximal 79 °C, wobei wir durch eine bessere Position des Towers und eine Erhöhung der Lüftergeschwindigkeit auch Optimierungspotenziale sehen. Das Gesamtsystem, das MOS, die Temperatursensoren sowie das CPU-Socket bleiben mit 32 °C bis 48,5 °C eher kühl, wobei das PCH eine Maximaltemperatur von knapp unter 53,0 °C aufweist.
Fazit
Pro:
+ Verarbeitung
+ Aufwendiges Thermal-Design
+ Fünf passiv gekühlte M.2 Slots
+ Hervorragende Spannungsversorgung
+ Sehr viele gut platzierte PWM-Anschlüsse für eine gute Abluft
+ Üppige Front- und Back-I/O
+ Neueste Standards von WLAN bis PCIe und Peripherie
+ Umfangreiche Front- und Back I/O
+ Hohes Übertaktungspotenzial
Kontra:
–
