Die EDGE-Serie von LIAN LI gilt mit seinem speziellen L-förmigen Design, einem integrierten USB-Hub und gesteigerter Effizienz nach dem neuesten Intel ATX 3.1 Standard als aktuelles Spitzenmodell. Dieses Netzteil liefert eine Nennleistung von bis zu 1200 W bei einer Energieeffizienz gemäß der Zertifizierung „80 PLUS Gold“ im vollmodularen ATX-Format. Erhältlich ist das Netzteil mit Leistungen von 750, 850, 1000 und 1200W. Die Netzteile sind wahlweise in Schwarz und Weiß erhältlich. Mehr zum LIAN LI EDGE GOLD EG1200G erfahrt ihr nun in dieser Vorstellung.
Verpackung, Inhalt, Daten
Verpackung
Das LIAN LI EDGE GOLD EG1200G mit seinen 1200 Watt kommt in einer schwarzen Verpackung. Auf der Vorderseite sind das Netzteil, das Logo des Herstellers und die Modellbezeichnung sowie einige Logos abgebildet. Die Logos weißen auf die Garantie von 10 Jahren und drei Gold-Zertifikate verschiedener Anbieter hin. Außerdem findet sich oberhalb der Modellbezeichnung der Hinweis auf den mitgelieferten EDGE HUB. Die Rückseite enthält fünf weitere Abbildungen, welche die Besonderheiten detailliert zeigen. Darunter finden sich die dazugehörigen Erklärungen in zehn verschiedenen Sprachen.
Auf einer der Längsseiten sind zwei Diagramme über die Effizienzkurve und dem Geräuschpegel zu sehen. Auf der anderen Längsseite wird die Anzahl der beiliegenden Kabel grafisch dargestellt.
Auf einer einer der Stirnseiten sind das Logo des Herstellers und die Modellbezeichnung zu sehen. auf der gegenüberliegenden Stirnseite sind die technischen Daten in Tabellenform dargestellt.
Inhalt
Zurück
Vor

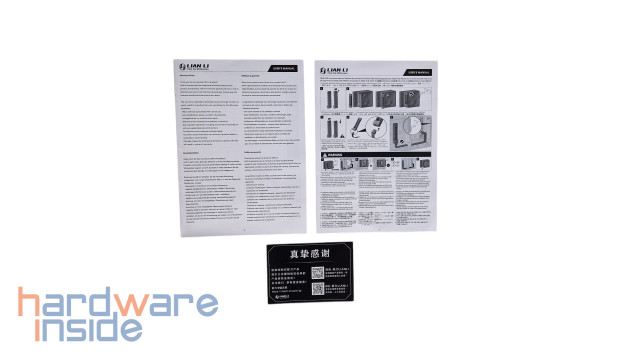

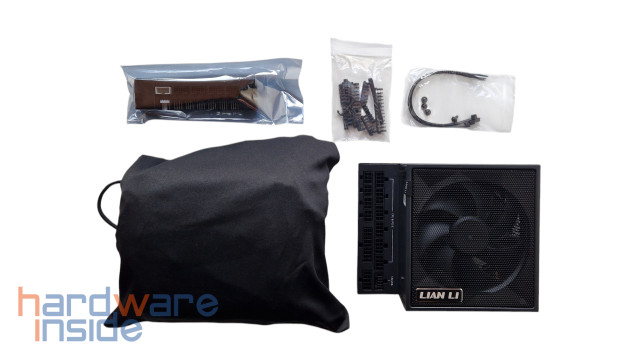

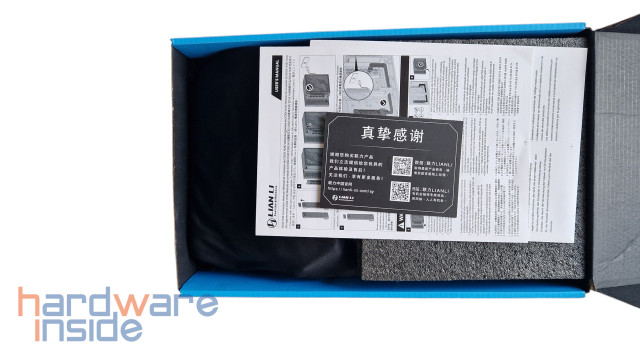

Das LIAN LI EDGE GOLD EG1200G Netzteil befindet im Karton zwischen zwei Einlagen aus Schaumstoff. Wir entnehmen das Netzteil und finden im Lieferumfang folgende weitere Bestandteile:
Schrauben zur Montage des Netzteiles
Karte mit QR Codes
Einbau Anleitung
Benutzerhandbuch
Kabelkämme
Beutel mit Kabeln
Zurück
Vor

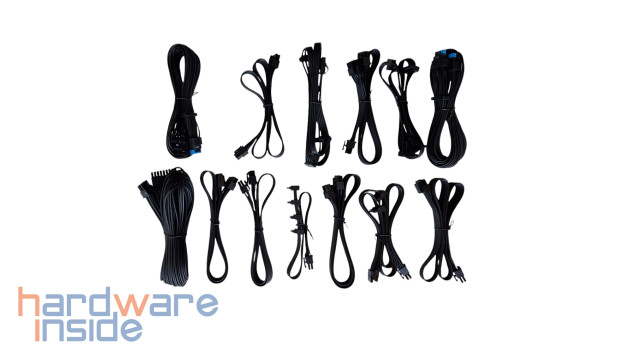

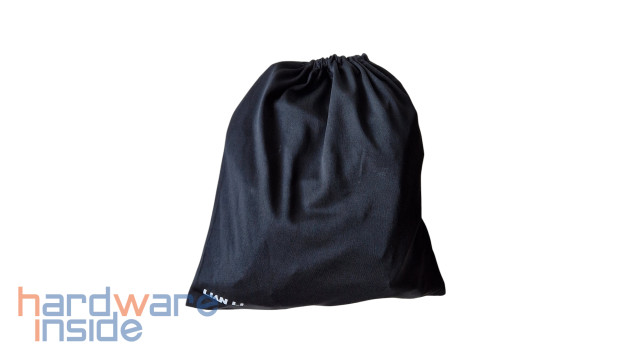

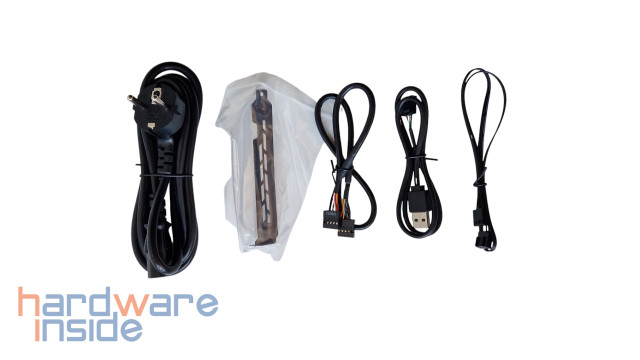

Der bereits erwähnte schwarze Beutel enthält die Kabel des Netzteils. Im Folgenden listen wir euch alle Kabel inklusive der jeweiligen Länge auf:
1x ATX-Anschluss 20+4-polig (625 mm)
1x 4+4-polig EPS12V (745 mm)
1x 8-poliger EPS12V (745 mm)
3x 6+2-poliger PCIe (650 mm)
1x 6+2-poliger PCIe (650 mm+100 mm)
1x 12+4-poliger PCIe (650 mm) (600 W)
1x 12+2-poliger PCIe (650 mm) (600 W)
1x SATA (305 mm + 15 mm + 15 mm + 15 mm)
1x SATA (405 mm + 150 mm + 150 mm + 150 mm)
2x SATA (380 mm + 150 mm)
1x 4-poliger Molex (410 mm + 150 mm + 150 mm + 150 mm)
1x USB2.0 Typ A (550 mm)
1x USB2.0-Stiftleiste (470 mm)
1x 4-poliges PWM (555 mm)
1x Slot-Blende

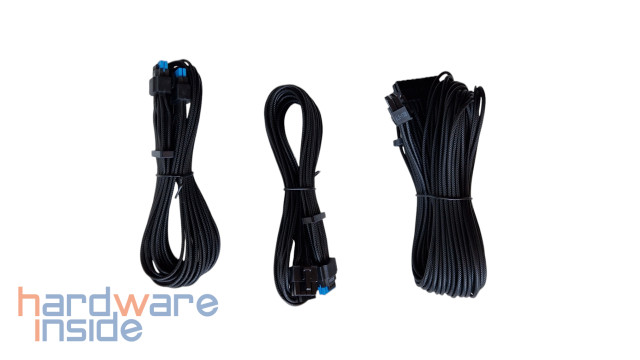

Wie ihr anhand der Bilder sehen könnt, sind die meisten der später sichtbaren Kabel einzeln mit einem schwarzen Gewebe ummantelt. Damit die Kabel auch ordentlich im Gehäuse liegen, sind diese mit Kabelkämmen ausgestattet.
Daten
Technische Daten – LIAN LI EDGE GOLD EG1200G
Produktname
EDGE GOLD 1200
Modell
EG1200G
Abmessungen
182 mm x 86 mm x 150 mm
Formfaktor
ATX12V V3.1
Leistung
1200 Watt
Eingangsspannung Eingangsstrom Eingangsfrequenz
110 bis 240 Volt 15 bis 7,5 Ampere 50 bis 60 Hz
Verteilung
+3.3 Volt – 20 A +5 Volt – 20 A +12 Volt – 100 A +5 VSB – 3 A
Zertifizierung
80+ Gold (≥ 91,64 % bei typischer Last)
Anschlüsse
1x ATX-Anschluss 20+4-polig (625 mm) 1x 4+4-polig EPS12V (745 mm) 1x 8-poliger EPS12V (745 mm) 3x 6+2-poliger PCIe (650 mm) 1x 6+2-poliger PCIe (650 mm+100 mm) 1x 12+4-poliger PCIe (650 mm) (600 W) 1x 12+2-poliger PCIe (650 mm) (600 W) 1x SATA (305 mm + 15 mm + 15 mm + 15 mm) 1x SATA (405 mm + 150 mm + 150 mm + 150 mm) 2x SATA (380 mm + 150 mm) 1x 4-poliger Molex (410 mm + 150 mm + 150 mm + 150 mm) 1x USB2.0 Typ A (550mm) 1x USB2.0-Stiftleiste (470 mm) 1x 4-poliges PWM (555 mm)

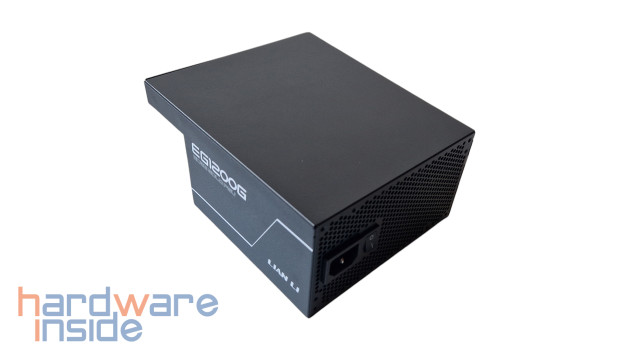

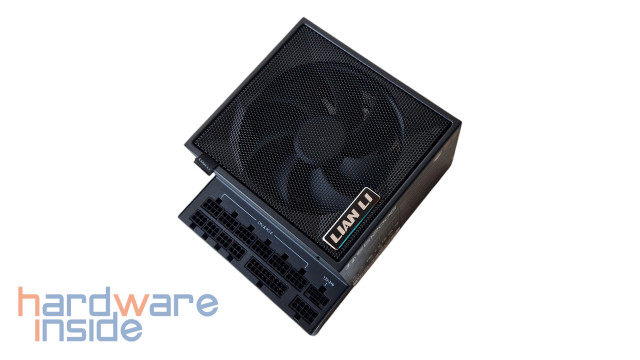

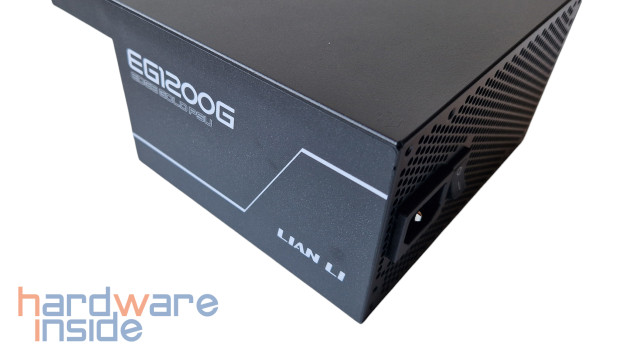

Die L-Form des LIAN LI EDGE GOLD EG1200G finden wir innovativ, denn aus Erfahrung wissen wir, dass dieses Design in einigen Anwendungsfällen echte Vorteile bietet. Mit einer Länge von 182 mm kann es in manchem Gehäuse jedoch eng werden. Am besten eignet sich dieses Netzteil für die meisten Zweikammer-Gehäuse. Auf den beiden Seiten finden wir jeweils das Logo des Herstellers als auch die Modellbezeichnung. An der Vorderseite sehen wir die Anschlüsse für die modularen Kabel sowie eine weitere Besonderheit, auch welche wir aber später zu sprechen kommen.
Zurück
Vor

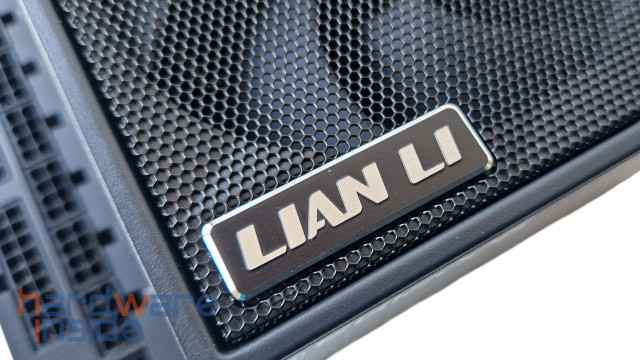

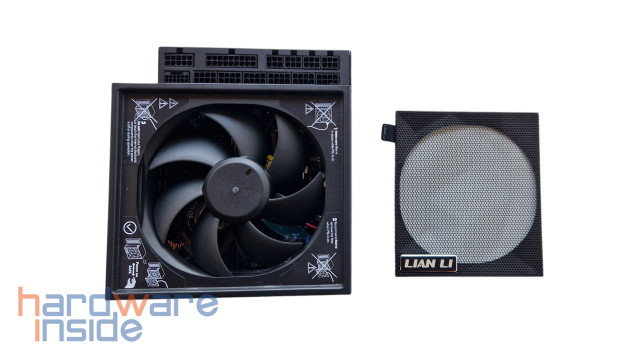

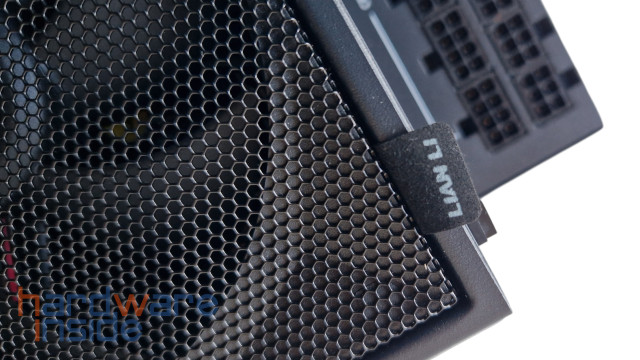

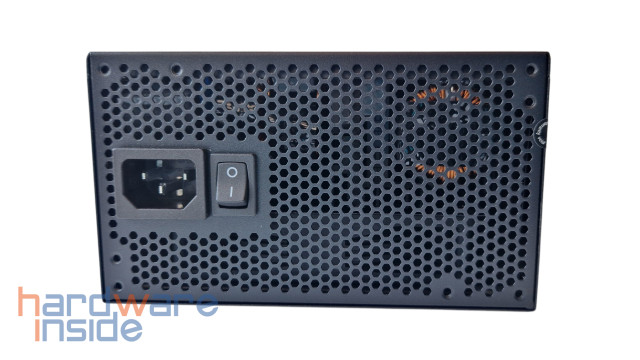

An der Oberseite finden wir ein feinmaschiges Gitter, welches praktischerweise mittel Magnete am Netzteilgehäuse haftet. So kann das Gitter und der Lüfter auf einfache Art gereinigt werden. Beim Lüfter setzt LIAN LI auf einen flüssig gelagerten 120 mm Lüfter, der mit einer Drehzahl von bis zu 2.400 U/min. arbeitet und dabei einen Geräuschpegel von bis zu 39,9 dBA erzeugen soll. Durch den Lüfter hindurch sehen wir die großen Top-End-EPCOS-Kondensatoren, welche für ihre Langlebigkeit bekannt sind. Die Rückseite des Netzteils ist vollflächig mit wabenförmigen Öffnungen versehen, was eine gute Belüftung gewährleisten sollte. Links sind der Anschluss für das Netzkabel und der Ein-/Aus-Schalter zu sehen.

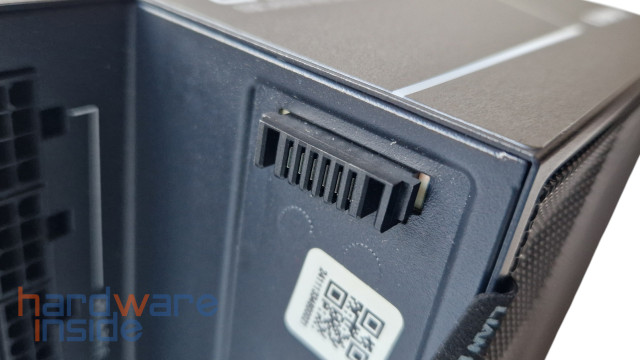

Sehen wir uns die modularen Anschlüsse noch einmal genauer an. Durch die Bauweise sind diese einfach zu erreichen. Die Ausstattung an Anschlüssen ist beachtlich, jedoch bei Netzteilen dieser Leistungsklasse nicht ungewöhnlich. Alls Anschlüsse sind beschriftet und so geformt, dass ein falsches Einstecken der Kabel nahezu unmöglich ist. An der Stirnseite der Vorderseite sehen wir auch noch den Anschluss der zuvor erwähnten Besonderheit des Netzteils.
Modularer USB- und Lüfter PWM-Hub
Zurück
Vor

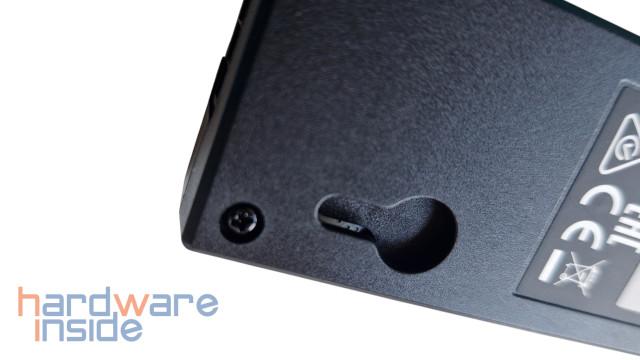

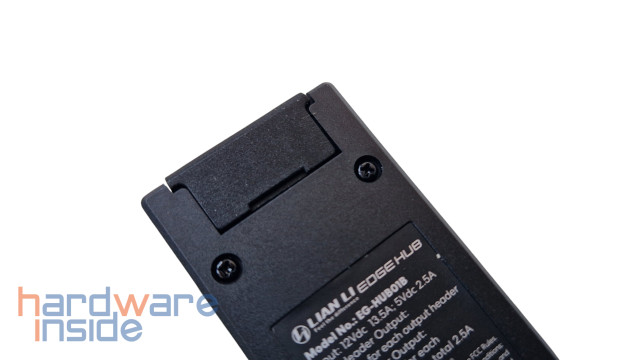

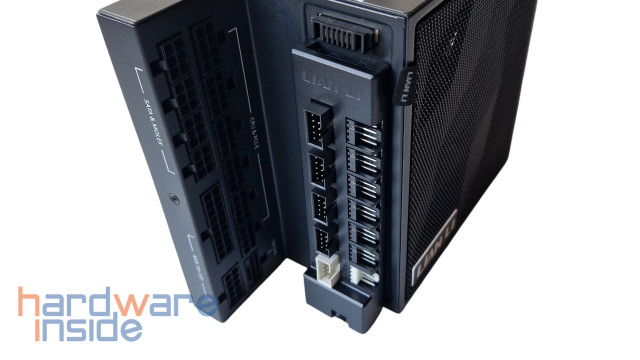

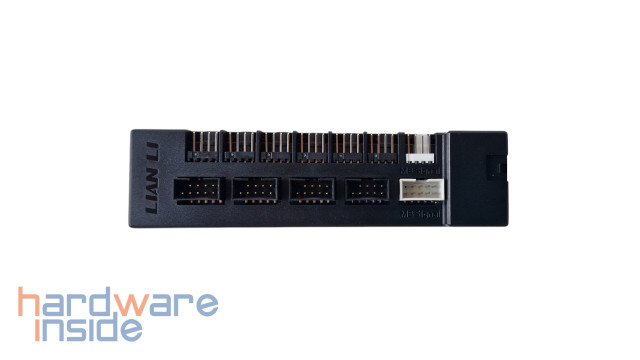

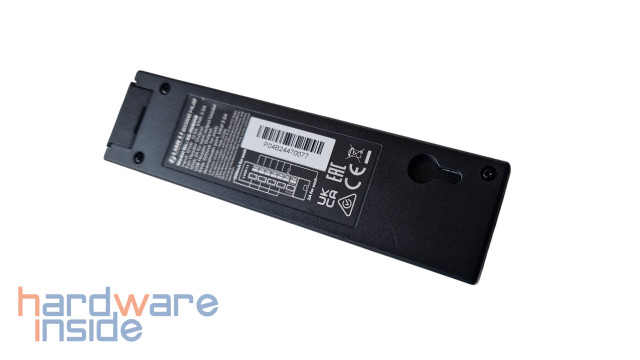

Bei dieser Besonderheit handelt es sich um den Anschluss für das USB & Lüfter-Hub-Modul, welches hier magnetisch am Netzteilgehäuse andockt. Dieser Hub kann wahlweise direkt am Netzteil oder alternativ an einer anderen Stelle im Gehäuse platziert werden. Bei letzterer Option muss der Hub über eines der PCIe-Kabel mit dem Netzteil verbunden werden. In beiden Fällen muss der Hub mit dem internen USB 2.0- und einem 4-Pin-PWM-Lüfter-Anschluss des Mainboards verbunden werden.
Beim USB-Hub gibt LIAN LI dem Nutzer zwei Möglichkeiten zum Anschließen, denn es werden gleich zwei Kabel mitgeliefert. Eines stellt die Verbindung zum Mainboard über den internen USB 2.0-Header des Mainboards her und das andere über einen externen USB-Typ-A-Anschluss. Letzteres ist praktisch, wenn die internen USB-Anschlüsse bereits belegt sind. Der Hub stellt über die vier USB 2.0-Header bis zu acht USB 2.0-Anschlüsse bereit. Der über den Lüfterhub können bis insgesamt sechs 4-Pin-PWM-Gerät angeschlossen werden, dabei liefert jeder Anschluss eine Leistung von bis zu 2 Ampere.
An der Seite des LIAN LI EDGE GOLD EG1200G befindet sich ein Typenschild, welches sämtliche relevanten Informationen zum Netzteil bereitstellt. Dazu zählen unter anderem die maximalen Belastungen pro Spannungsebene sowie die Zusammenhänge in der Lastverteilung. Die Schienen für 3,3V und 5V können jeweils bis zu 20 Ampere liefern; jedoch ist ihre kombinierte Leistung auf maximal 120 W begrenzt. Im Gegensatz dazu kann die Schiene für 12V eine Leistung von bis zu 1200 W erbringen, das einer Stromstärke von etwa 100 Ampere entspricht.
Zweifarbiger PCIe 5.1 Steckverbinder
Der 12V-2×6 oder auch oft al HPWR-Anschluss bezeichnete Stecker für einige der aktuellen Grafikkarten hat bei LIAN LI eine Überarbeitung erfahren. Durch den einige Änderungen bei der Verlötung der Steckverbindungen zum Kabel sowie im Stecker, soll dieser selbst nach mehreren Ein- und Aussteckvorgängen einen Kontaktwiderstand von weniger als 1,5 mΩ aufweisen. Andere Steckverbindungen weisen mehr als den doppelten Widerstand auf.
Sicherheit
Das Netzteil verfügt über eine Vielzahl von Schutzmechanismen, darunter OCP (Überstromschutz), OVP (Überspannungsschutz), SCP (Kurzschlussschutz), OPP (Überleistungsschutz), UVP (Unterspannungsschutz), OTP (Übertemperaturschutz) sowie SIP (Schutz vor Spannungsspitzen) und NLO (Leerlaufbetrieb). Zudem ist ein Einschaltstrombegrenzer integriert, um die kontinuierliche Bereitstellung stabiler und zuverlässiger Leistungen zu gewährleisten.
Der Einbau in unser Testsystem erfolgt unkompliziert. Zunächst verbinden wir alle notwendigen Kabel mit den passenden Buchsen des LIAN LI EDGE GOLD EG1200G, bevor es ins Gehäuse eingesetzt wird. Der USB- und Lüfter-PWM-Hub wird direkt an das Netzteil angeschlossen und alle benötigten Kabel werden angeschlossen. Der Grundstein für etwaige und zukünftige Upgrades ist somit geschaffen. Alle Kabel kontrollieren wir, bevor das System gestartet wird.
Über die Software HWINFO64 werden die verschiedenen Ausgangsspannungen während der Benchmark-Tests, beim Spielen und im Leerlauf überwacht. Man muss aber dazu sagen, dass wir unser Testsystem nicht soweit auslasten können um dies Netzteil nur annähernd in die Knie zu zwingen. Wie man aber sehen kann, bleibt während der Testphase die 12V-Leitung konstant mit minimaler Abweichung.
Geräuschkulisse
Der verbaute flüssig gelagerte Lüfter verfügt über einen Modus, der bei geringer Last für einen leisen Betrieb bei null Drehzahl sorgt. Ab einer Leistungsabgabe von ca. 450W beginnt der Lüfter, bei etwa 200 U/Min. – die Geräuschkulisse liegt dann bei etwa 15 dB(A). Während unser Testphase kommen wir niemals an die Grenze, das Netzteil voll auszulasten.
Fazit
Das LIAN LI EDGE GOLD EG1200G bietet eine Leistung von 1200W und zeichnet sich durch sein innovatives L-Design aus; es beinhaltet zudem einen USB-Hub zur internen oder externen Nutzung. Dank seiner kabelorganisierenden Kämme und des vollständig modularen Aufbaus wird das Management der Kabel erheblich vereinfacht. Für hochmoderne Grafikkarten mit einem Anschluss vom Typ 12VHPWR ermöglicht die native PCIe 5.0-Unterstützung in Verbindung mit dem robusten zweifarbigen Stecker (12V-2×6) den Betrieb ohne zusätzliche Adapterlösungen. Wer also auf Leistung, Effizienz und min. 80 PLUS Gold Zertifizierung sein Augenmerk gelegt hat, setzt bei dem EDGE GOLD EG1200G auf das richtige Pferd. Derzeit wird das Netzteil zwar im Preisvergleich gelistet, doch zum Testzeitraum liegt uns leider noch kein aktueller Preis vor. Dieser wird nachgereicht. Wir sprechen unsere Empfehlung aus.
