CHIEFTEC präsentiert mit dem CHIEFTEC VISIO ein neues Gehäuse aus der populären Panorama-Kategorie. Es handelt sich um ein modernes und vielseitiges PC-Gehäuse, das speziell für Nutzer entwickelt wurde, die auf der Suche nach einer optisch ansprechenden Lösung für ihre leistungsstarke Hardware sind, dabei jedoch ihr Budget im Blick behalten möchten. Das Gehäuse ist werkseitig bereits mit sechs RGB-Lüftern ausgestattet, die nicht nur die Optik aufwerten, sondern auch für eine hervorragende Kühlleistung sorgen sollen. Das Design mit zwei Kammern soll zudem gute Erweiterungsmöglichkeiten bieten. In unserem Test prüfen wir, ob das CHIEFTEC VISIO eine attraktive Wahl ist und ob aufgrund des niedrigen Preises Abstriche gemacht werden müssen.
Verpackung, Inhalt, Daten
Verpackung
Das CHIEFTEC VISIO wird in einer Kartonage in einfacher brauner Farbe geliefert. Auf der Vorder- und Rückseite sind das Hersteller- und Produktlogo sowie eine stilisierte Darstellung des Gehäuses aufgedruckt. Zudem befinden sich hier auch erste Hinweise auf die Features des CHIEFTEC VISIO. An den Seiten finden sich lediglich Versand- und Handelshinweise (Modellnummer, EAN-Code, Gewicht etc.).
Inhalt
Der Lieferumfang umfasst neben dem Gehäuse selbst einen Schraubensatz, eine Bedienungsanleitung sowie einen vorinstallierten RGB-Steuerungshub (DF-200) und sechs vorinstallierte 120-mm-A-RGB-Lüfter.
Daten
Technische Daten CHIEFTEC VISIO
Material
Material 0,65 – 0,9 mm SPCC und gehärtetes Glas an Vorder- und Seitenwand
M/B Unterstützung
Mini ITX, M-ATX, ATX
Abmessungen (T x B x H)
430 mm x 295 mm x 390 mm
Gewicht (Netto/Brutto)
7,3 kg / 8,8 kg
HDD / SSD
2x 2,5″ und 2x 3,5“
Netzteil
Netzteil ATX PSU (~200 mm)
Frontanschlüsse
1x USB 3.2 Gen 2 Type C, 2x USB 3.0 , Audioausgang, Mikrofoneingang
PCI Slots
6
Lüfter / Radiatoren Kompatibilität
Unterseite: 3x 120 mm oder 2x 140 mm oder 240 mm Radiator oder 280 mm Radiator oder 360 mm Radiator Oberseite: 3x 120 mm oder 2x 140 mm oder 240 mm Radiator oder 280 mm Radiator oder 360 mm Radiator M/B-Seite: 2x 120 mm oder 240 mm Radiator Rückseite: 1x 120 mm oder 1x 140 mm
CPU Kühler Höhe (max.)
175 mm
VGA Kartenlänge (max.)
410 mm
Lieferumfang
Schraubensatz Bedienungsanleitung RGB-Steuerungshub (DF-200) mit 3 PIN +5 V M/B – Sync und SATA – Stromkabel Lüfter: Unterseite: 3x 120 mm (vorinstalliert, reverse) M/B-Seite: 2x 120 mm (vorinstalliert, reverse) Rückseite: 1x 120 mm (vorinstalliert)
Garantie
24 Monate
Details
Auf den ersten Blick fällt beim CHIEFTEC VISIO das trendige Panoramadesign auf. So sind fast die gesamte linke Seitenwand sowie große Teile der Front aus gehärtetem Glas gefertigt. Auf der Front befindet sich neben dem Glaspanel noch ein Metallstreifen. Dieser ist im Stil von gebürstetem, dunkel beschichtetem Aluminium gehalten und beherbergt die Frontanschlüsse. Diese bestehen aus einem USB-3.2-Gen-2-Type-C-Anschluss, zwei USB-3.0-Type-A-Anschlüssen sowie einem Audioausgang und einem Mikrofoneingang.
Die rechte Gehäuseseite besteht aus schwarz beschichtetem Blech und ist mit zwei Lüftungsöffnungen versehen. Die vordere, längliche Lüftungsöffnung dient der Frischluftzufuhr für die bereits installierten Lüfter, während die hintere, rechteckige Lüftungsöffnung das Netzteil mit kühler Außenluft versorgt. Beide Lüftungsöffnungen sind an der Innenseite des Seitenpanels mit entsprechenden, magnetisch haftenden Staubschutzgittern versehen.
Das CHIEFTEC VISIO ist an der Ober- und Unterseite mit großflächigen Lüftungsöffnungen versehen. Beide sind groß genug für bis zu 3 x 120-mm-Lüfter und jeweils mit einem Staubschutz versehen. Der Staubschutz an der Oberseite ist ein einfaches, magnetisch haftendes Gitter, während der Staubschutz an der Unterseite etwas aufwendiger gestaltet ist und wie eine Schublade herausgenommen werden kann.
Die Rückseite des CHIEFTEC VISIO ist fast vollständig mit Lüftungsöffnungen versehen. Diese sind jedoch nicht mit einem Staubschutz versehen. Daher ist der Lüfter an der Rückseite auch ein Lüfter mit Standard-Rotorgeometrie (ausblasend), während alle anderen vorinstallierten Lüfter invertierte Rotoren (einsaugend) haben.
Öffnen wir nun die linke Glasscheibe und werfen einen genaueren Blick in den Bauraum des CHIEFTEC VISIO. Hier fallen sofort einige Besonderheiten auf. So sind die drei Lüfter am Gehäuseboden und die beiden Lüfter neben dem Mainboard mit einer invertierten Rotorgeometrie ausgestattet, so dass diese Luft in das Gehäuse saugen, während der vorinstallierte Lüfter an der Rückseite über eine Standardgeometrie verfügt und die warme Luft über die Rückseite aus dem Gehäuse leitet. Zusätzlich hat CHIEFTEC neben den Öffnungen für die normale Verkabelung weitere Öffnungen im Mainboard Tray geschaffen. Diese sind speziell für Mainboards mit Anschlüssen auf der Rückseite des Mainboards ausgelegt. Dies sollte bei entsprechender Hardware einen sehr einfachen und aufgeräumten Aufbau ermöglichen.
Hinter der rechten Gehäuseseite befindet sich die zweite Kammer des CHIEFTEC VISIO. In dieser befinden sich eine Tüte mit Zubehör (Montageschrauben und Anleitung) und ein Lüfter-/aRGB-Hub. Dieser ist zwar bereits vorverkabelt, leider sind die Kabel des Hubs und die restlichen Kabel des Gehäuses zusammengebunden und ein Kabelmanagement ist nicht wirklich vorhanden, so dass vor Beginn der Montage zunächst die Kabel grob verlegt werden müssen.
Nachdem wir die Kabel zur besseren Übersicht neu verlegt und einen neuen Platz für den Lüfter/aRGB-Hub gefunden haben, schauen wir uns nun die rechte Kammer des CHIEFTEC VISIO genauer an. Auf der linken Seite befinden sich die beiden vorinstallierten Lüfter, hier wäre noch reichlich Platz für einen Radiator. Allerdings sollte dabei auf den Luftstrom geachtet und gegebenenfalls andere Lüfter verwendet werden, da die vorinstallierten Lüfter Luft in das Gehäuse saugen und somit über den Radiator warme Luft in das Gehäuse ziehen würden. Auffällig sind die vielen Öffnungen im Mainboard-Tray. Die größte dient wie üblich dem einfachen Zugang zur Backplate des Mainboards. Die kleineren werden benötigt, wenn ein Mainboard mit rückseitigen Anschlüssen eingebaut wird. Am rechten Rand der hinteren Kammer befindet sich schließlich noch die Einbauöffnung für das Netzteil, sowie ein Einbaurahmen für bis zu 4 SSDs/HDDs (2x 2,5″ und 2x 3,5″).
Aufgrund der gewählten Hardware (ATX-Mainboard) werden zunächst drei zusätzliche Standoffs am rechten Rand des Mainboardtrays angebracht. Hierfür sind im Lieferumfang des CHIEFTEC VISIO die entsprechenden Standoffs sowie das dazugehörige Montagewerkzeug enthalten.
Aufgrund der großzügigen Platzverhältnisse kann das Mainboard einfach in das Gehäuse eingesetzt und verschraubt werden. Leider fällt hierbei auf, dass das ATX-Mainboard nur wenige Millimeter vom Gehäuseboden entfernt ist und die Kabel leider nicht an der Unterkante des Mainboards zu den Anschlüssen geführt werden können. Daher müssen alle Kabel von rechts oder von oben an das Mainboard herangeführt werden.
Im nächsten Schritt bauen wir eine SATA-SSD ein. Dazu entfernen wir den HDD-/SSD-Käfig aus der hinteren Gehäusekammer. Dieser ist über vier Kreuzschlitzschrauben mit der Gehäuserückseite verbunden. Nach dem Lösen dieser Schrauben kann der Käfig entfernt werden. Die SSD kann nun einfach mit den mitgelieferten Schrauben in den Käfig geschraubt werden. Sollte das Anbringen einer (anderen) Backplate am Mainboard nötig sein, würde es sich anbieten, diese nun zu montieren. Anschließend wird der Käfig wieder in das Gehäuse eingesetzt.
In unserer Konfiguration empfiehlt es sich, das Netzteil seitlich in das Gehäuse zu integrieren und es an der Rückseite mit dem Gehäuse zu verschrauben. Dabei ist darauf zu achten, dass der Lüfter des Netzteils in Richtung Seitenteil zeigt. An der entsprechenden Stelle befindet sich eine mit einem Staubfilter geschützte Lüftungsöffnung, sodass das Netzteil frische Außenluft ansaugen und nach hinten ausstoßen kann.
Zuletzt bauen wir die Grafikkarte ein. Dazu wird die Rändelschraube auf der Rückseite der CHIEFTEC VISIO gelöst. Dadurch lässt sich nun eine Klappe öffnen, unter der sich die Halteschrauben der Slotblenden befinden. Nachdem wir die entsprechenden Slotblenden entfernt haben, können wir nun mit den gleichen Schrauben die Grafikkarte im Gehäuse befestigen. Die Kabelführung ist auch bei der Grafikkarte etwas unglücklich. Da unter dem Mainboard keine freie Öffnung vorhanden ist, müssen wir das Kabel von der rechten Seite zur Grafikkarte führen. Dies ist nicht nur unpraktisch, sondern auch unschön.
Beleuchtung

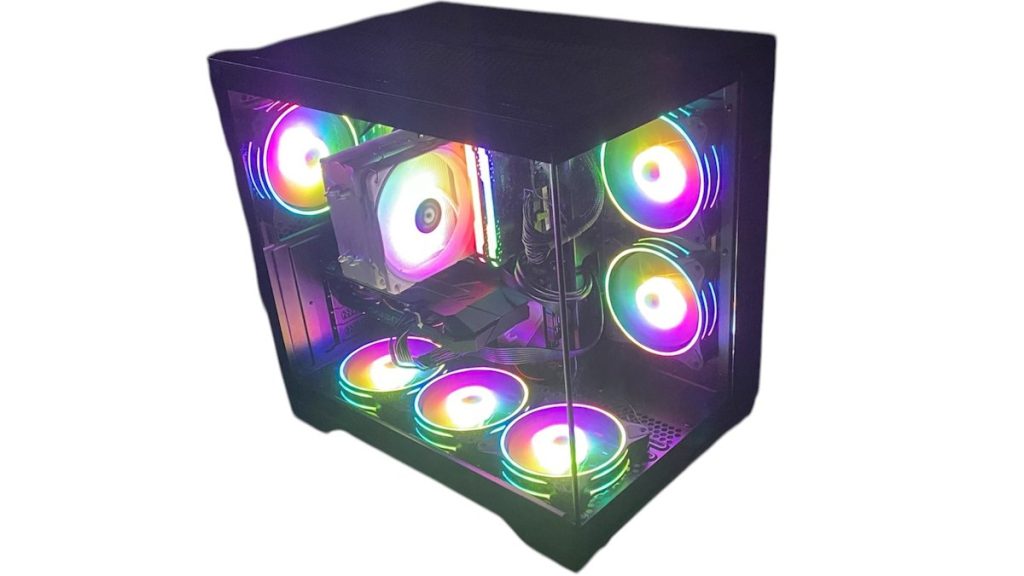

Die sechs vorinstallierten aRGB-Lüfter lassen das Chieftec Visio sehr schön erstrahlen und verleihen dem Build in Kombination mit den aRGB-Lüftern auf dem CPU-Kühler und dem beleuchteten RAM den angesagten RGB-Look. Gesteuert wird die gesamte Beleuchtung über den vorinstallierten RGB/Lüfter-Hub. Dieser ermöglicht es, wahlweise die Beleuchtung aus mehreren integrierten Programmen auszuwählen oder die Beleuchtung über den 5-V-3-PIN-aRGB-Anschluss des Mainboards anzusteuern. Hierbei ist zu beachten, dass zum Umschalten der im Hub hinterlegten Programme dieser an den Reset-Taster des Gehäuses angeschlossen werden muss, da er über keine weiteren Tasten verfügt. Wichtig zu wissen – ein entsprechender Hinweis fehlt leider in der Bedienungsanleitung – ist, dass zum erstmaligen Umschalten von aRGB auf Mainboard-Steuerung dieser Taster ebenfalls benötigt wird, da er bei aktivem System für zwei Sekunden gedrückt gehalten werden muss, damit der Hub auf Mainboard-Steuerung umschaltet. Ist dies jedoch geschehen, bietet der Hub die Möglichkeit, alle sieben aRGB-Lüfter (der CPU-Lüfter wurde ebenfalls an den Hub angeschlossen) an nur einem 5-V-3-PIN-aRGB-Anschluss und einem 4-PIN-Lüfteranschluss zu betreiben, wobei in unserem Fall der CPU-Lüfter zur besseren Kontrolle an einen separaten Anschluss angeschlossen wurde.
Fazit
Das CHIEFTEC VISIO besticht durch seine solide Verarbeitung und sein ansprechendes Design, insbesondere durch die anpassbare RGB-Beleuchtung. Durch die vorinstallierten aRGB-Lüfter und die Möglichkeit des Einbaus von Radiatoren bietet es gute Kühlmöglichkeiten. Des Weiteren bietet der Innenraum ausreichend Platz für moderne Komponenten und die Möglichkeit, ein Mainboard mit rückseitigen Anschlüssen zu verbauen. Ein Kabelmanagement für konventionelle Komponenten ist nur in begrenztem Umfang vorhanden. Insgesamt bietet das CHIEFTEC VISIO ein gutes Preis-Leistungs-Verhältnis für Nutzer, die Wert auf Stil und Funktionalität legen.
