ECS LIVA Z5 PLUS im Test: Ein leistungsstarker Mini-PC

In vielen Anwendungsfällen ist der Einsatz eines großen Desktop- oder Rack-Servers aus Platzgründen nicht sinnvoll. Hier setzen die platzsparenden Mini-PCs an, die seit einigen Jahren den Markt aufmischen. Mit ihrer geringen Größe und dennoch leistungsstarken Komponenten bieten sie eine flexible Lösung für die unterschiedlichsten Anwendungsfälle. Ob als platzsparende Workstation im Büro, als Mediacenter im Wohnzimmer oder als Server für Spezialaufgaben – Mini-PCs haben sich als vielseitige Lösung etabliert.
Die ECS Elitegroup hat in der Vergangenheit bereits viele solcher Barebones auf den Markt gebracht und heute wollen wir uns einen Vertreter der neuen Produktlinie, den ECS LIVA Z5 PLUS genauer ansehen. Herzstück der Produktlinie ist der Intel Core Prozessor der 13. Generation „Raptor Lake“. Neben schnellen Netzwerkverbindungen verfügt der Mini-PC über Anschlussmöglichkeiten für bis zu vier Monitore und PCIe 4.0 SSDs. In diesem Produkttest werden wir die Leistung des Mini-PCs von ECS Elitegroup genauer unter die Lupe nehmen und herausfinden, ob er den hohen Erwartungen gerecht wird.



Lieferumfang und technische Daten

Lieferumfang

Der Lieferumfang unseres Testproduktes ist überschaubar. Im Karton finden wir neben dem Mini-PC ein Netzteil und eine Adapterplatte zur Montage an VESA-Bohrungen. Mithilfe der Adapterplatte ist eine platzsparende Montage direkt hinter einem Monitor möglich.



Daten



Details

Übersicht

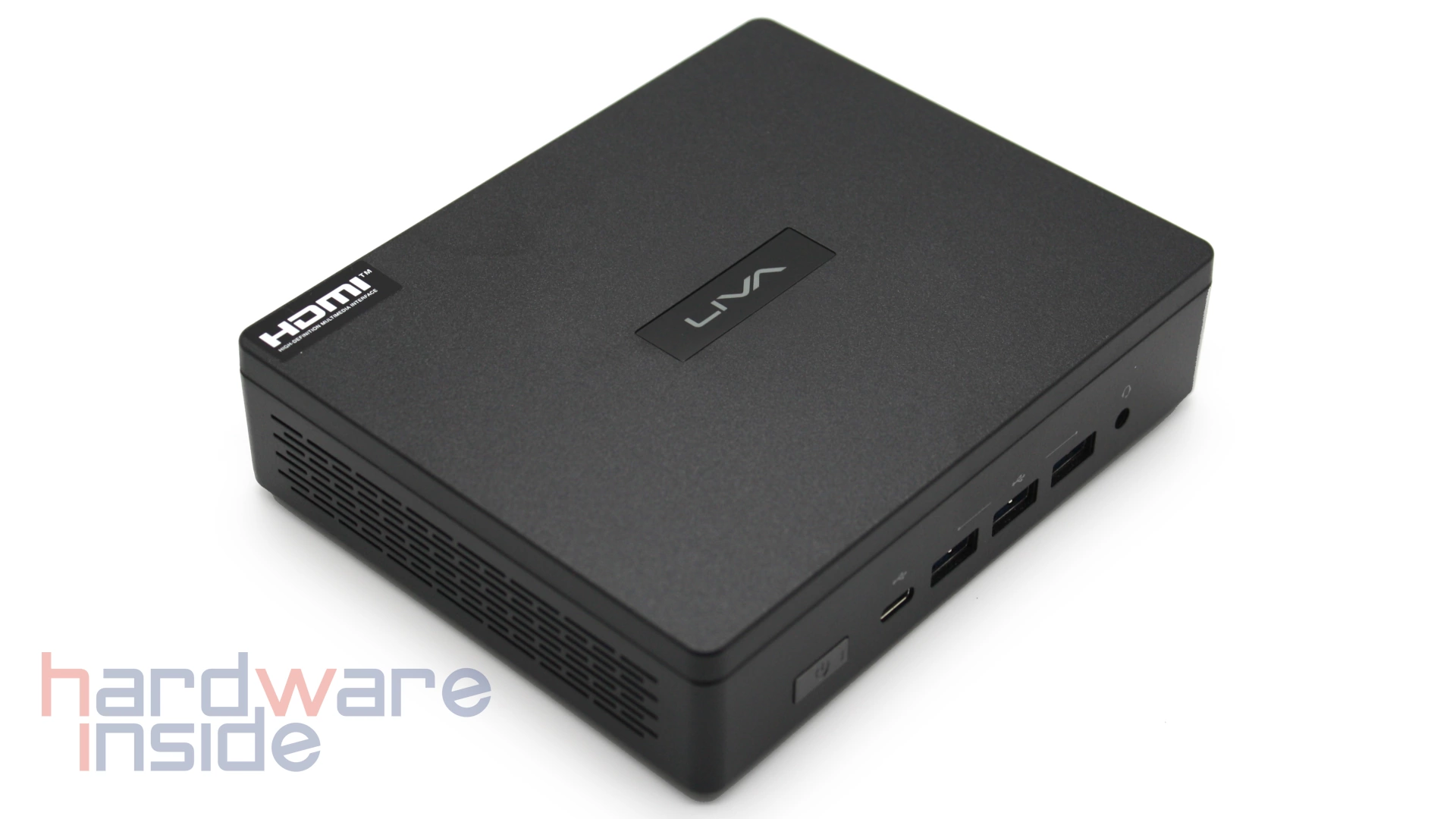

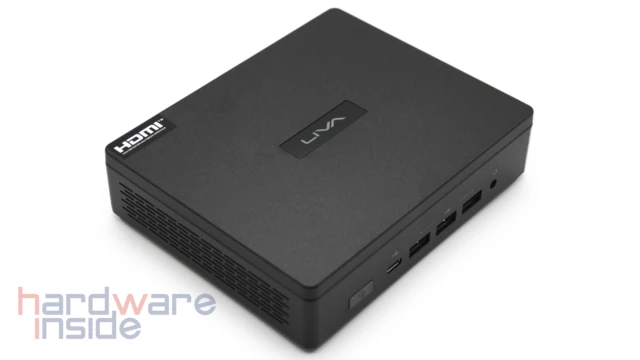

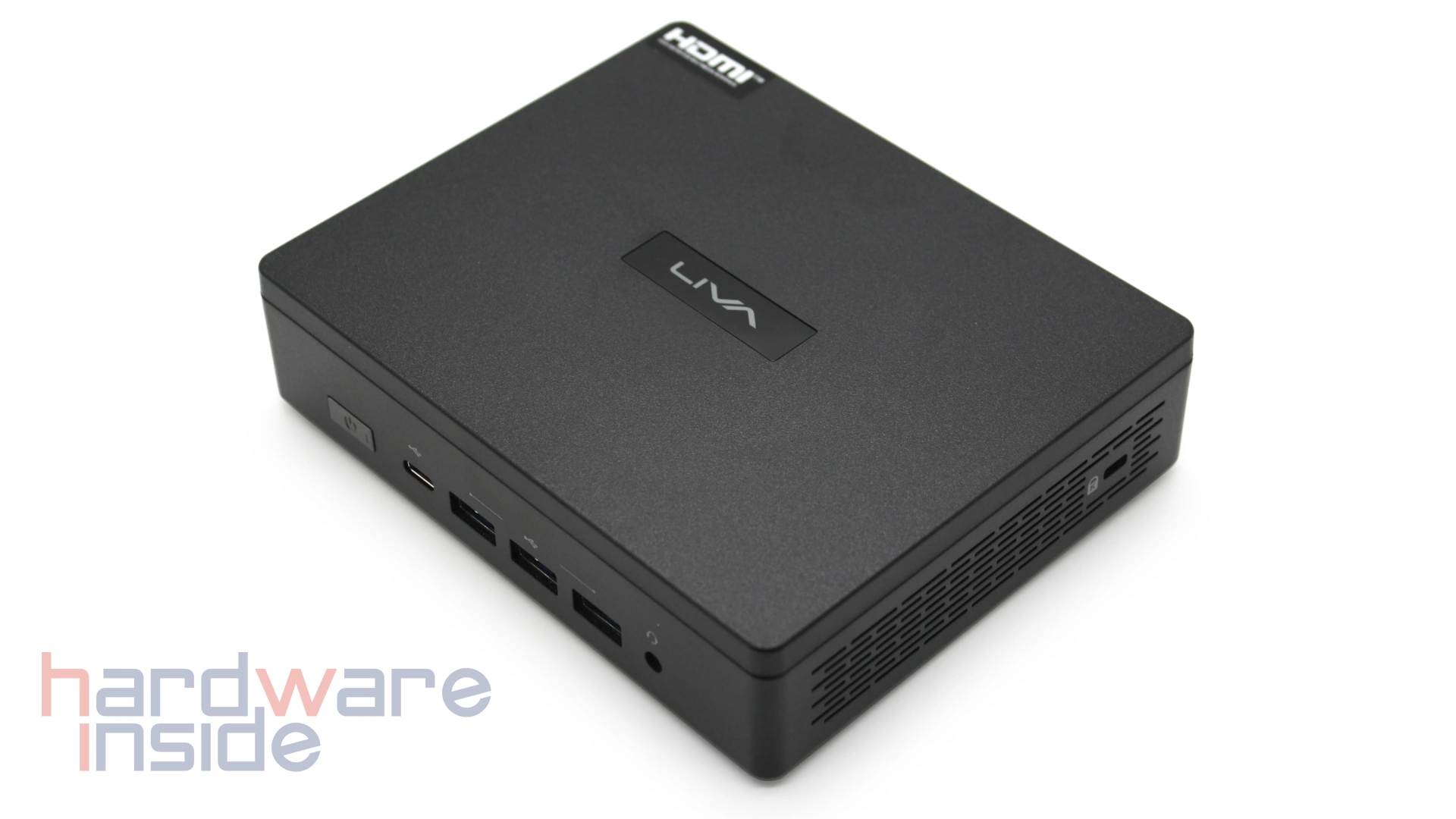

Das Gehäuse des ECS LIVA Z5 PLUS besteht aus schwarz lackiertem Metall mit matter Oberfläche. Auf der Oberseite ist das Logo des Herstellers eingeprägt. An beiden Seitenteilen, sowie im oberen Bereich der Rückseite sind Lüftungsschlitze angebracht. An einem Seitenteil ist die Anbringung eines Kensington-Schlosses möglich.
An der Unterseite des Mini-PCs befinden sich Gewinde, in die Schrauben montiert werden können, um anschließend die Adapterplatte einzuhängen. Um den ECS LIVA Z5 PLUS platzsparend und verdeckt hinter einem Monitor zu installieren, kann die Adapterplatte in 75 mm oder 100 mm Vesa-Gewinde hinter einem Monitor installiert werden. Dazu wird zuerst die Adapterplatte hinter den Monitor geschraubt und dann der Mini-PC in die Platte eingehängt. Nach unseren Erfahrungen funktioniert dies sehr gut, allerdings ist etwas Kraft erforderlich, um die Schrauben in der Adapterplatte zu verankern.



Front

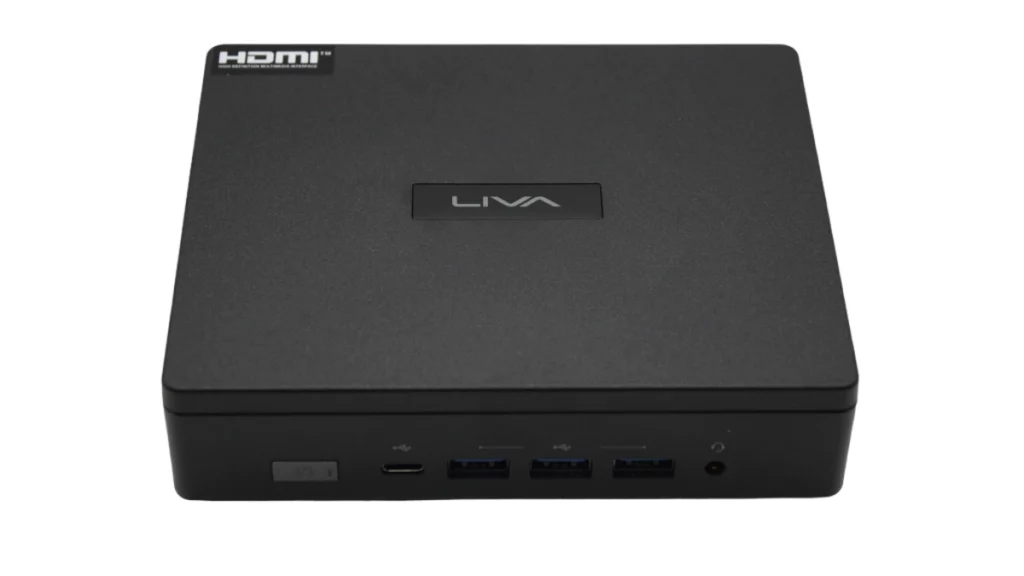

Auf der Frontseite stehen neben dem Einschaltknopf eine Reihe von Anschlüssen zur Verfügung. Der USB-C-Anschluss unterstützt USB Version 4 Gen 2×2 und kann dank Alt-DP-Funktion auch zum Monitoranschluss genutzt werden. Des Weiteren stehen drei USB 3.2 Gen 2×1 Anschlüsse (10 GB/s) zur Verfügung. Für den Anschluss von Lautsprechern oder Headsets bietet die Frontseite einen 3,5 mm Klinkenanschluss. Im Einschaltknopf ist eine mehrfarbige LED-Anzeige verbaut, um über den Status des Systems zu informieren.



Rückseite

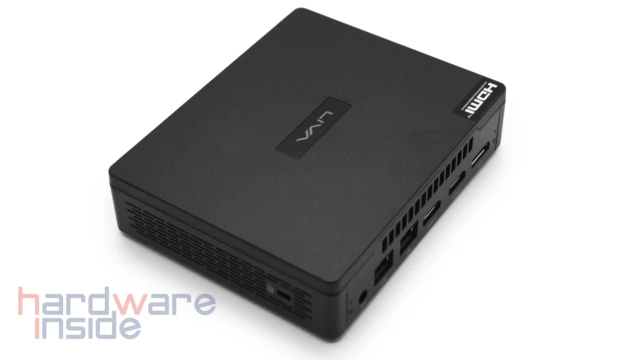

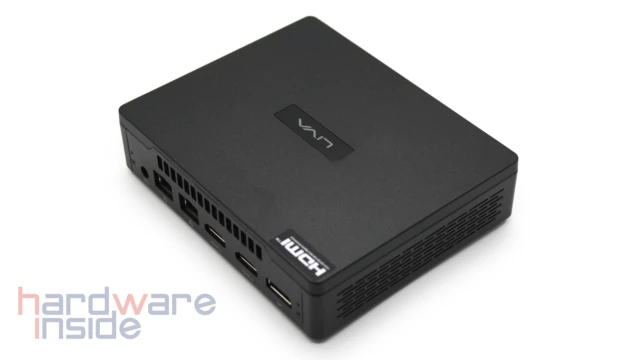

Auf der Rückseite befinden sich die Anschlüsse für Netzwerk und Display. Zwei LAN-Anschlüsse bieten jeweils eine Übertragungsrate von bis zu 2,5 GB/s. Die gleichzeitige Verfügbarkeit von zwei Anschlüssen kann sinnvoll sein, wenn der Mini-PC über zwei Netzwerke verfügen oder z. B. neben dem Internetanschluss auch direkt an einen Netzwerkspeicher angeschlossen werden soll.
Um Bildschirme anzuschließen stehen zwei HDMI- und ein DisplayPort-Anschluss zur Verfügung. Auf der Rückseite befinden sich keine USB-Anschlüsse, so müssen alle USB-Geräte also an die drei Anschlüsse an der Front angeschlossen werden.



Ein Blick ins Innere

Wir lösen die vier Schrauben in den Füßen des Mini-PCs und können so die Unterseite des Gehäuses entfernen.



Im Inneren sind einige leicht zugängliche und austauschbare Komponenten untergebracht. In zwei Slots ist ein DDR4-3200 SO-DIMM Arbeitsspeicher verbaut, in unserem Fall jeweils 8 GB Riegel. Maximal möglich sind laut Herstellerangaben 64 GB Arbeitsspeicher. In einem M.2 Slot ist eine PCIe 4.0 NVMe SSD im 2280 Formfaktor verbaut. Diese ist mit einem Druckpin gesichert und kann ohne Werkzeug ausgetauscht werden. Die Netzwerkkarte im 2230 Formfaktor befindet sich unterhalb der SSD ebenfalls in einem M.2 Slot, sie bietet den aktuellen Standard WiFi 6E.
Über die gesamte Platine verteilt fallen uns einige Pin-Header und Anschlüsse auf, die nicht belegt sind. Zwischen dem Arbeitsspeicher und der SSD befindet sich ein mit „FP_USB“ beschrifteter Pin-Header, der vermutlich zwei USB 2.0 Ports zur Verfügung stellen könnte. Rechts im Bild ist eine 2-Pin-Buchse für einen externen Netzschalter zu sehen. Viel interessanter erscheinen uns die Flachstecker „SATA_CONN“, „COM-CON“ und „ESPI_DEBUG“. Wir vermuten, dass die Platine auch für die erweiterte Variante „ECS LIVA Z5E PLUS“ verwendet wird, die einen SATA-Anschluss und vier COM-Anschlüsse bietet. Es wäre interessant zu wissen, ob diese Anschlüsse tatsächlich aktiv sind. Leider entsprechen die Anschlüsse keinem uns bekannten Standard, sodass wir diese Vermutung an dieser Stelle nicht weiter untersuchen können.



Ein Flachlüfter des Herstellers Cooler Master mit einer kurzen Heatpipe befindet sich auf der Rückseite der Platine. Darunter befindet sich der Prozessor des Mini-PCs. Der ECS LIVA Z5 PLUS wird in unserem Fall von einem Intel Core i5-1335U angetrieben. Mit zwei P-Cores und gleich acht E-Cores bietet die CPU eine hohe Multicore-Performance, die allerdings auf eine TDP von 15 Watt begrenzt ist. Die P-Cores bieten einen Takt von bis zu 4,6 GHz und die E-Cores können auf bis zu 3,4 GHz hochgetaktet werden.
Weitere CPU-Optionen reichen vom Intel Prozessor U300 mit 5 Kernen (1 P-Core & 4 E-Cores) bis zum Intel Core i7-1365U mit ebenfalls 10 Kernen (2 P-Cores & 8 E-Cores) und einem maximalen Takt von 5,2 GHz.

Abgesehen von der CMOS-Batterie, die in einem Sockel untergebracht ist, befinden sich keine weiteren Anschlüsse auf der Rückseite. Für den Endnutzer besteht daher keine Möglichkeit, auf dieser Seite der Leiterplatte einen Austausch von Komponenten vorzunehmen.



Praxis

Auf unserem Testsystem war das Betriebssystem Windows 11 vorinstalliert. Der Bootvorgang ist sehr schnell und das System macht einen sehr reaktionsschnellen Eindruck. Bei den üblichen Bürotätigkeiten wird das System bei weitem nicht an die Grenzen seiner Leistungsfähigkeit gebracht. Im folgenden wollen wir nun mit verschiedenen Benchmarks die Leistung des ECS LIVA Z5 PLUS ergründen.



Leistung und Leistungsaufnahme

In unserem Fall ist der Mini-PC mit einem Intel Core i5-1335U ausgestattet. Dieser verfügt über zwei P-Cores und acht E-Cores bei einer TDP von 15 Watt. Mit Hilfe des Cinebench R23 wollen wir die Leistung der CPU genauer unter die Lupe nehmen. Der Benchmark besteht aus dem Rendern eines Testbildes, wodurch die CPU mit einem sehr realitätsnahen Szenario konfrontiert wird.



Cinebench

Wir erreichen eine Punktzahl von 5959 im Multicore Benchmark. Während dieses Tests erreichte die CPU direkt eine Leistungsaufnahme von 20 W und damit ihr eigentlich mehr als ihr TDP Limit, wodurch die Taktraten der P-Cores on ihrer Boost-Taktrate (4,6 GHz) auf etwa 2,2 GHz fielen. Im Singlecore Benchmark erreichen wir eine Punktzahl von 1669 Punkten, was einer guten Leistung entspricht.
Aufgrund der reduzierten Taktrate bei Erreichen der TDP vermuten wir, dass die CPU eine höhere Leistung erbringen könnte, wenn die TDP Grenze erhöht werden könnte.



PCMark

Da es sich beim ECS LIVA Z5 Plus nicht um ein leistungsstarkes Gaming-System handelt, macht es wenig Sinn, es als solches zu bewerten. Daher greifen wir in diesem Fall auf die Benchmarks der PCMark-Suite zurück. Der PCMark unterscheidet sich von der ebenfalls vom gleichen Hersteller stammenden 3DMark-Suite dadurch, dass bei diesen Tests nicht die 3D-Leistung getestet wird, sondern reale Anwendungsfälle aus dem Office-Bereich.
Der 20-minütige Benchmark startet mehrfach Browser, Textverarbeitungs- und Tabellenkalkulationsprogramme, Bildbearbeitungsprogramme und weitere Anwendungen. Dabei werden nicht nur die Start- und Reaktionszeiten bewertet, sondern auch die Geschwindigkeit der ausgeführten Aufgaben.



Die Ergebnisse sind in drei Kategorien unterteilt. Die grundlegenden Leistungstests hat das ECS LIVA Z5 PLUS mit Bravour bestanden. Dank der verbauten NVMe SSD starten alle getesteten Anwendungen sehr schnell. Für das Surfen im Internet, die Teilnahme an Videokonferenzen und die Bearbeitung von Dokumenten und Tabellenkalkulationen reicht die Leistung des Systems ohne Abstriche aus. Auch die Fähigkeiten bei der Bearbeitung von Bildern werden als gut bewertet. Nicht überzeugen kann die schwache CPU in den Bereichen Videobearbeitung und Rendering, was aber auch kein Wunder ist – für diese Anwendungsfälle ist das System gar nicht ausgelegt.
Zusammenfassend kann die Leistung des Systems als sehr gut bewertet werden, vor allem im Hinblick auf den Formfaktor kann das kleine System sehr überzeugen.



Temperaturentwicklung

Während der Leistungstests haben wir ständig die Temperatur des Systems aufgezeichnet. In der Vergangenheit kam es bei solchen Mini-Systemen immer wieder zu Drosselungen der Leistung aufgrund zu hoher Temperaturen. Beim ECS Liva Z5 Plus war dies jedoch nicht der Fall. Zwar erreichte die CPU kurzzeitig eine Temperaturschwelle von 81 °C, was aber nicht zu einer Leistungsdrosselung führte. Dabei ist das System allerdings keineswegs lautlos. Während die Lüfter im Leerlauf noch stillstehen und keine Geräusche erzeugen, springen sie unter Last schnell und deutlich hörbar an. Wir haben das System hinter einem Monitor installiert und müssen feststellen, dass der kleine Lüfter schon bei niedriger Drehzahl wahrnehmbar ist. Die Geräuschentwicklung ist unserer Ansicht nach immer noch akzeptabel, aber wir sind auch lautere Systeme gewöhnt, weshalb wir diese Eigenschaft nicht unerwähnt lassen wollen.



BIOS

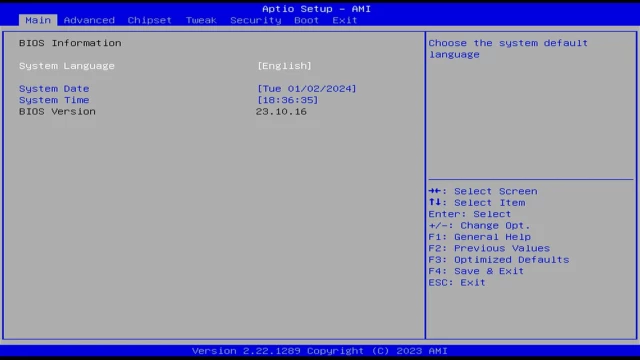

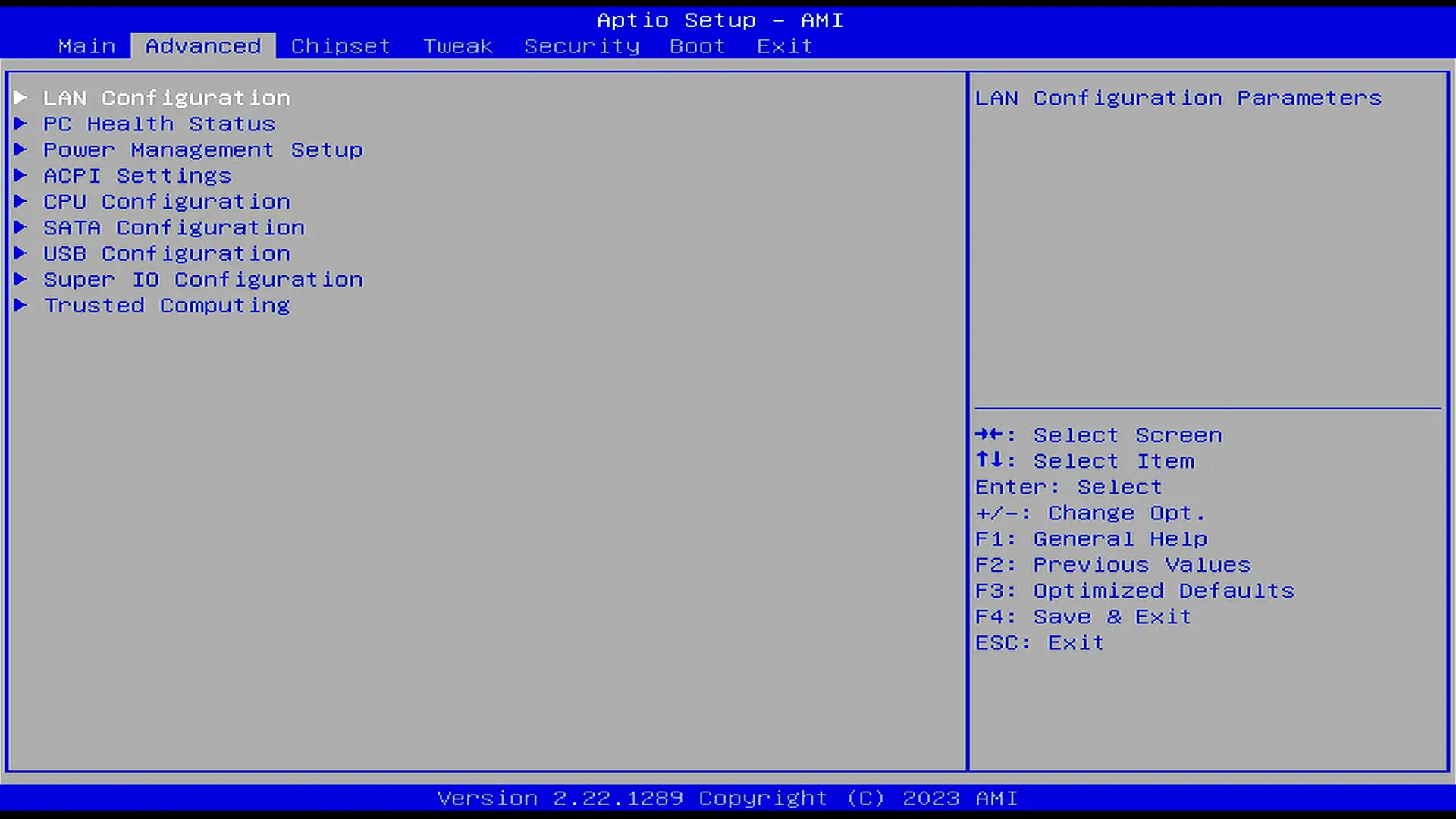

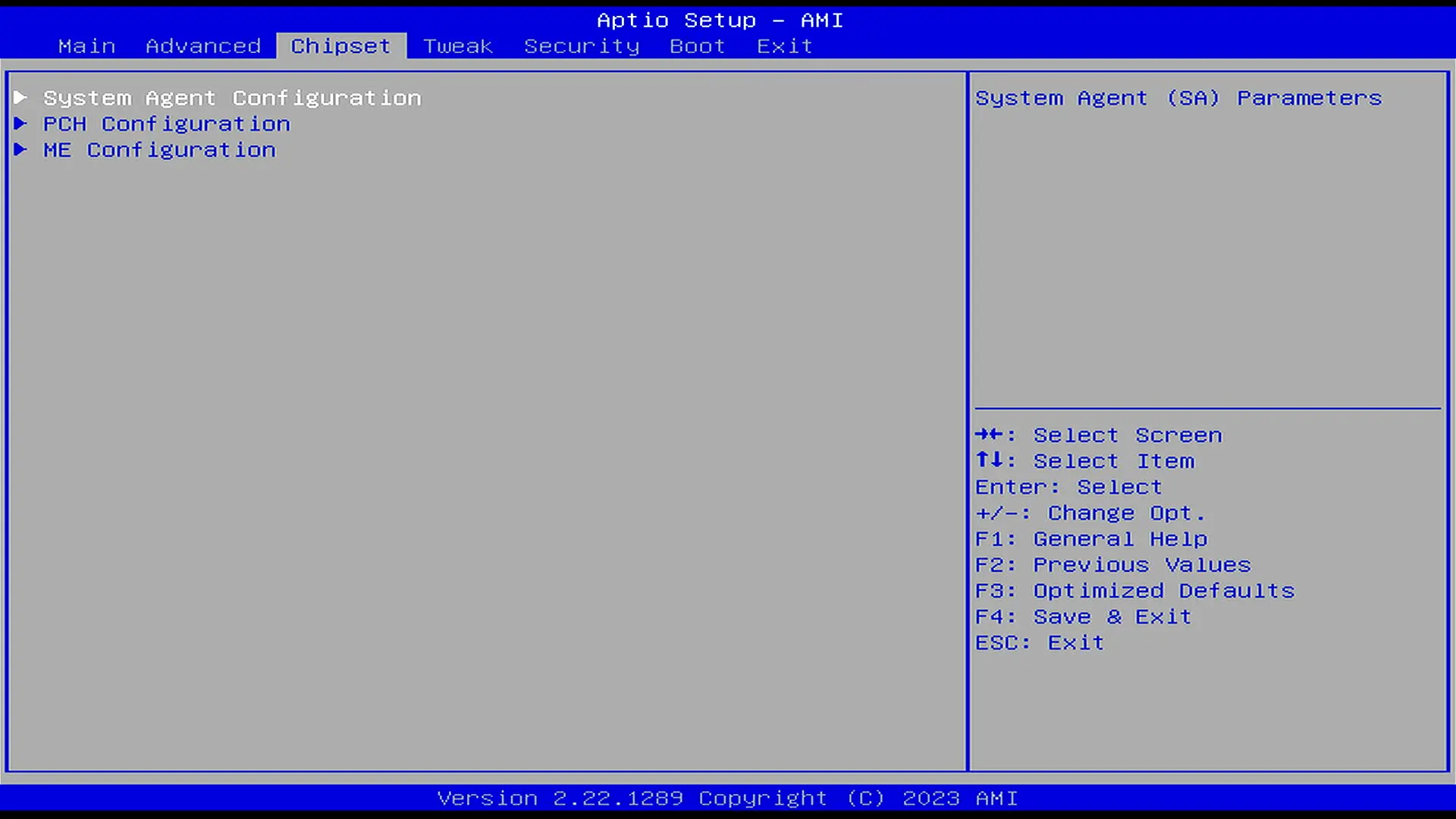

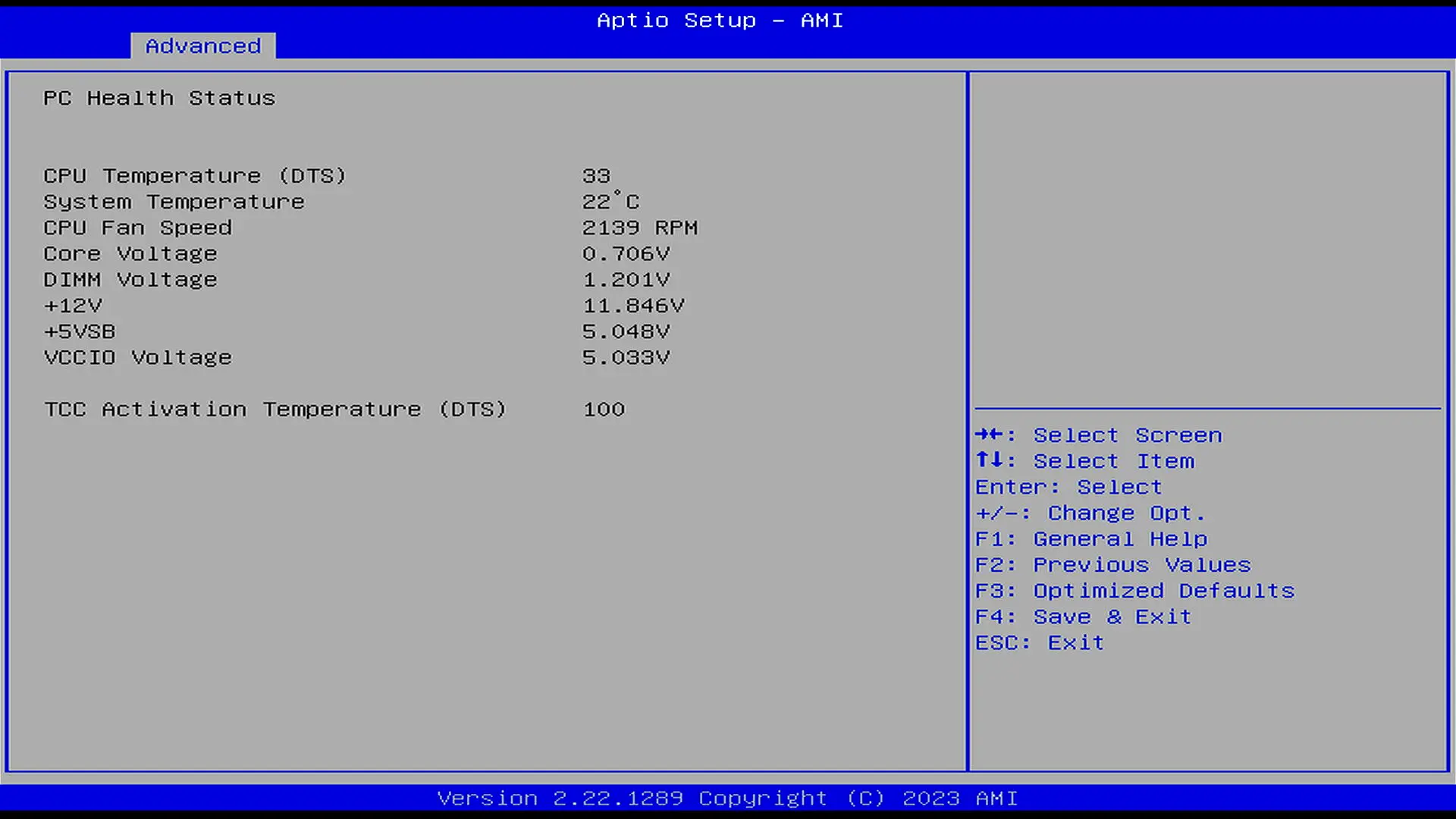

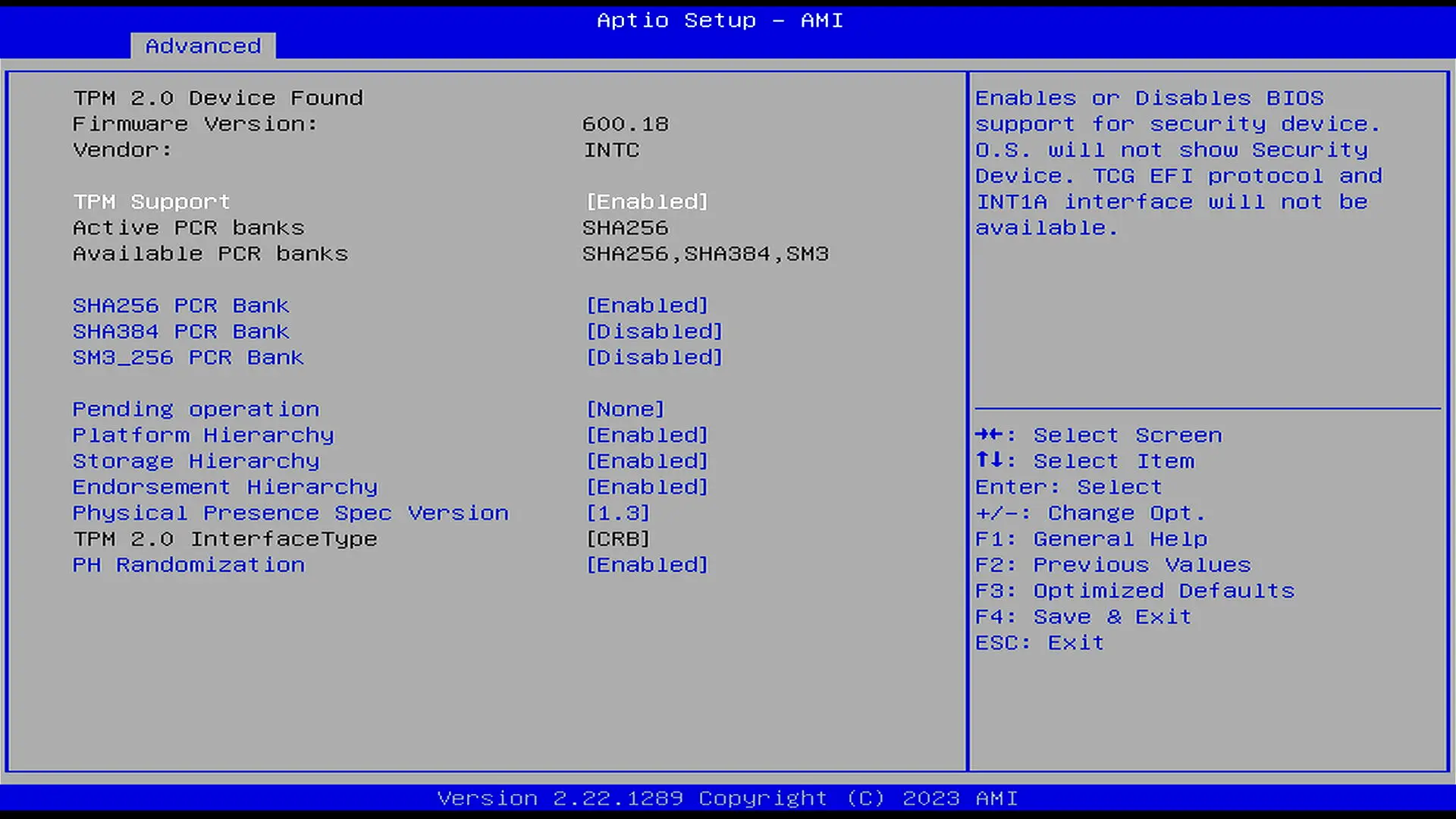

Zu guter Letzt wollen wir noch einen Blick auf die BIOS-Einstellungen des Systems werfen. Das System verfügt über ein Standard-BIOS, das nur über die Tastatur bedient werden kann. Unter dem Reiter „Advanced“ finden wir gut sortiert einige erweiterte Einstellungen zu den IO-Schnittstellen wie USB, SATA oder den LAN-Ports. Weiterhin können unter dem Punkt „PC Health Status“ die aktuellen Spannungen und Temperaturen eingesehen werden. Die meisten Einstellungen sind bereits so gewählt, dass sie vom Endbenutzer nicht verändert werden müssen. In vielen Fällen ist nur das Deaktivieren von Funktionen und Anschlüssen möglich.

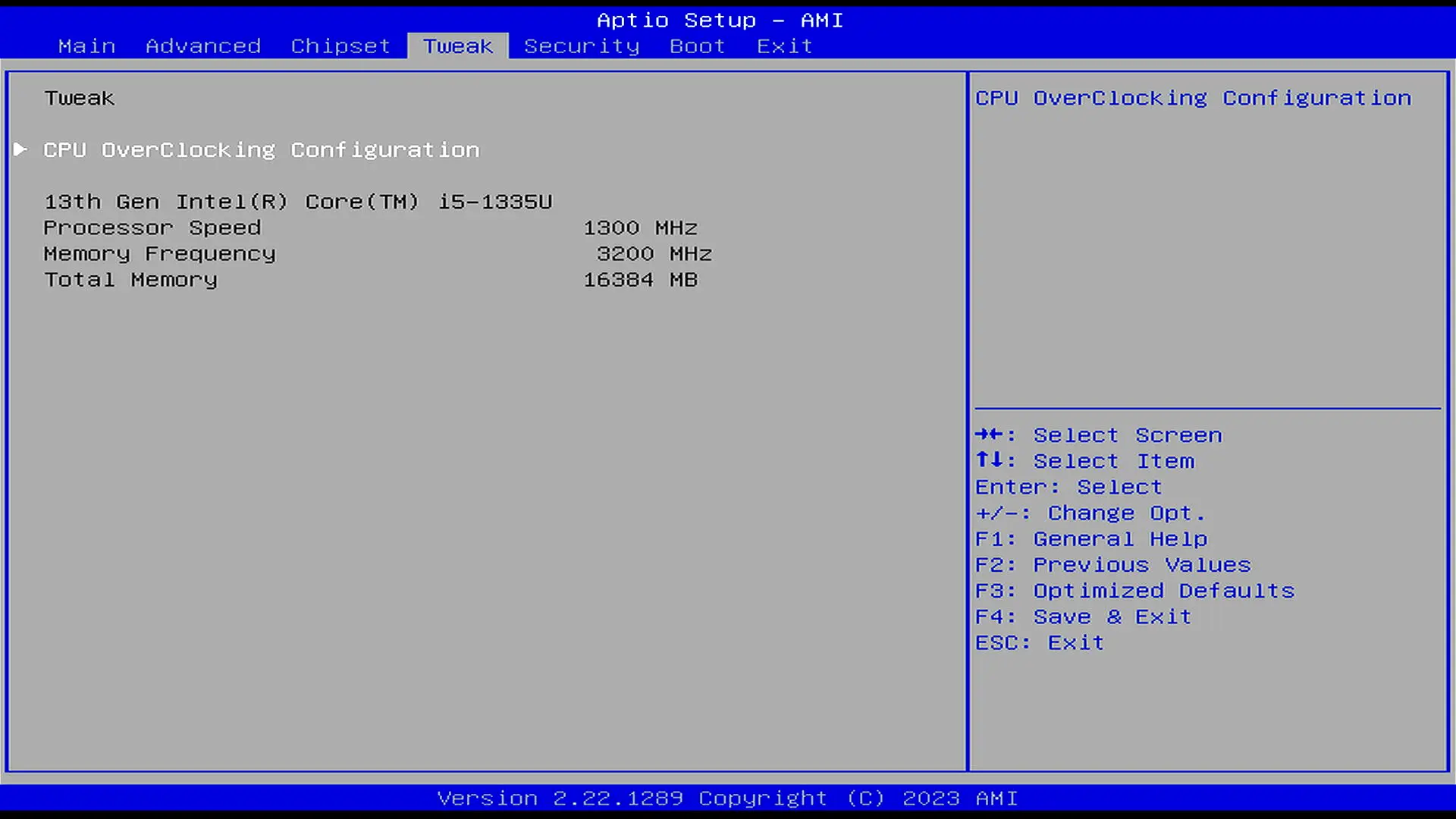

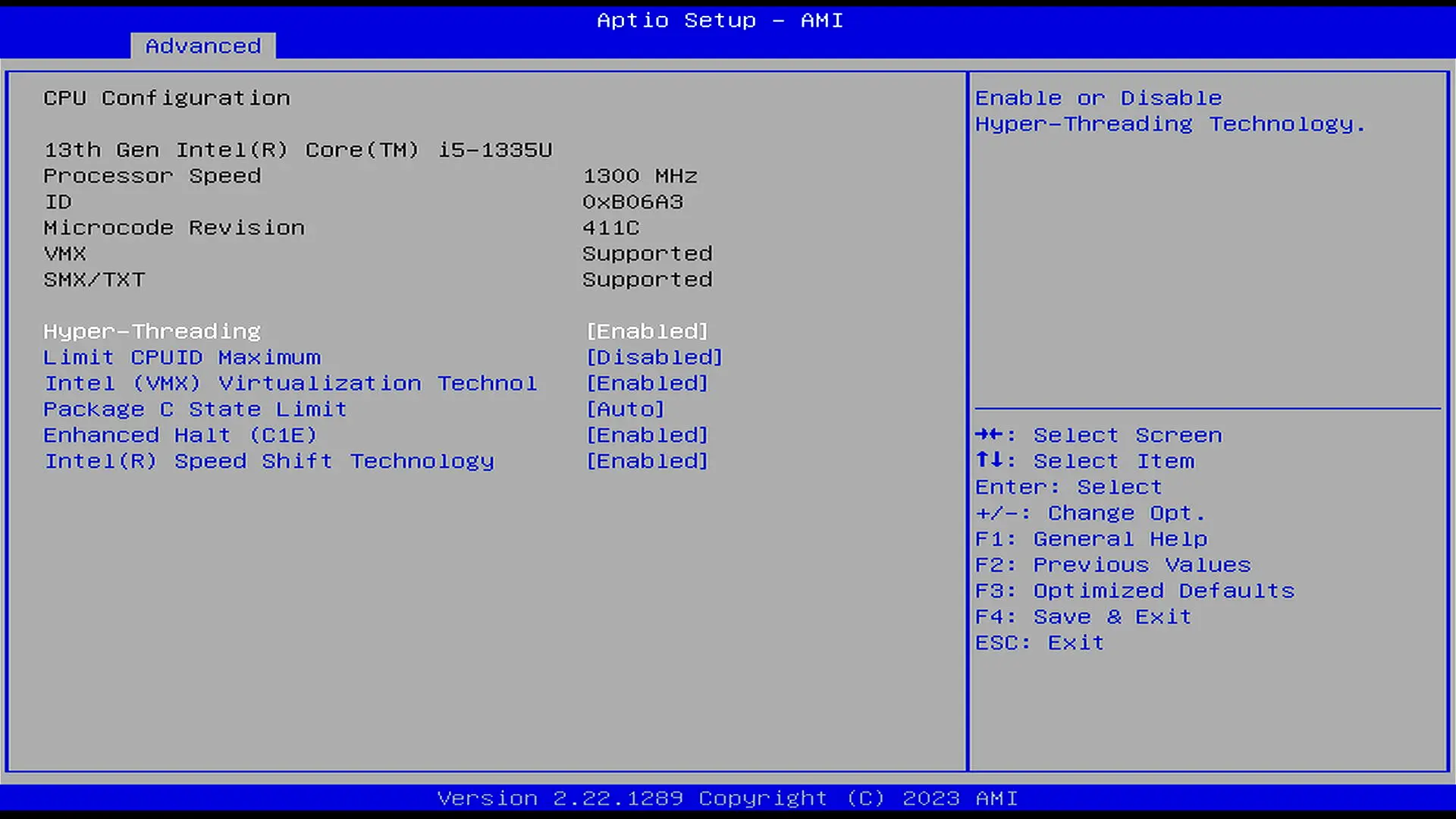

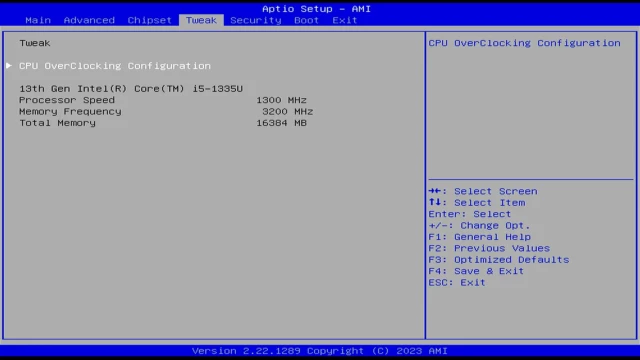

Interessant sind jedoch die Optionen, die sich auf die CPU beziehen. In der CPU-Konfiguration kann z.B. Hyperthreading deaktiviert oder Einstellungen der C-States vorgenommen werden. Unter dem Reiter „Tweaks“ finden sich Einstellungen zur Übertaktung (Overclocking), wobei diese Bezeichnung vielleicht ein wenig zu hoch gegriffen ist. In den Settings finden sich Einstellungen der Power-Limits PL1, PL2, PL3 und PL4. Standardmäßig sind die Limits PL1 und PL2 bereits am höchsten voreingestellt, das Zeitfenster der Powerlimits lässt sich jedoch noch optimieren. Wir haben versuchsweise einige der CPU-Einstellungen erhöht und unsere Leistungstests wiederholt. Im Ergebnis haben wir eine bessere Performance erreicht, allerdings ist das System etwas ins Stottern geraten – Maus- und Tastatureingaben wurden nicht mehr flüssig angenommen.
Ob eine verbesserte Bios-Version diese Probleme beheben würde, können wir zum Redaktionsschluss noch nicht sagen. Zum jetzigen Zeitpunkt empfehlen wir, die BIOS-Einstellungen auf den Standardwerten zu belassen.



Fazit

Der ECS LIVA Z5 PLUS ist ein leistungsstarker Barebone PC, der zu überzeugen weiß. Die leistungsstarke CPU meistert Office- und Multimediaanwendungen mit Bravour und die integrierte Grafikeinheit versorgt bis zu vier Monitore gleichzeitig. Überzeugen konnte uns auch das Kühlkonzept, auch wenn der Lüfter unter Volllast etwas laut werden kann. Als Barebone kommt das ECS LIVA Z5 PLUS ohne einige notwendige Komponenten daher. Dem Nutzer werden ein leicht zugänglicher M.2 Slot für PCIe 4.0 SSD und zwei SODIMM Arbeitsspeichersockel geboten, auch die WiFi-Netzwerkkarte lässt sich leicht erreichen und bei Bedarf austauschen.
Dank der schnellen Netzwerkschnittstellen ist der ECS LIVA Z5 PLUS auch für den Einsatz als kleiner Homeserver durchaus eine interessante Option. Ein Wermutstropfen für den einen oder anderen Anwender könnte die eingeschränkte Verfügbarkeit von Speicherschnittstellen sein. Der vorhandene M.2-Slot ist schnell und akzeptiert den gängigen Formfaktor, bleibt aber der einzige Steckplatz für Speicher. Herkömmliche SATA-Festplatten finden im Liva Z5 Plus überhaupt keinen Platz. In der größeren Variante, dem ECS LIVA Z5E PLUS, kann wiederum eine 2,5-Zoll-Festplatte eingebaut werden. Außerdem verfügt die Z5E Plus-Variante über vier COM-Ports, die diese Variante ebenfalls nicht besitzt.
Alles in allem bietet der ECS LIVA Z5 PLUS ein stimmiges Gesamtbild. In einem wirklich winzigen Formfaktor erbringt das System eine gute Leistung. Wir sprechen unsere Empfehlung aus!


Pro:
+ Gute Leistung
+ Installation von Komponenten einfach möglich
+ Viele sinnvolle Anschlüsse

Neutral:
– Nur ein M.2 Steckplatz für SSDs

Kontra:
– Teilweise hohe Lautstärke unter Last
