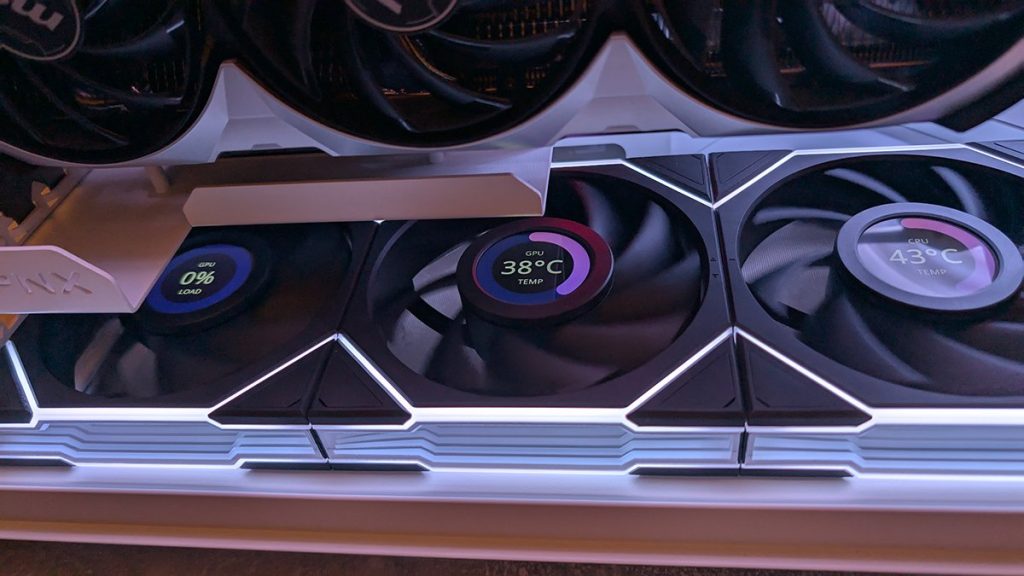

Lian Li bringt mit seiner UNI FAN TL Wireless Lüfterreihe einen etwas anderen Lüftertyp auf den Markt. Die UNI FAN TL Serie zeichnet sich in erster Linie dadurch aus, dass die Lüfter mit Steckverbindungen aneinandergereiht werden können, was zum einen Kabel spart und zum anderen die Installation generell erleichtert. Mit der hier vorliegenden Wireless Version wird zumindest das Setup mit den Lian Li Lüftern etwas einfacher, denn über einen Wireless Dongle werden Lüfterdrehzahl, RGB und wenn vorhanden auch LCD Einstellungen über diesen an alle Lüfter übertragen und nicht wie sonst üblich über das Mainboard. Heute werfen wir einen Blick auf die LCD Version der Lian Li UNI FAN TL Wireless Serie und schauen, inwieweit das Ganze überzeugen kann.
Verpackung, Inhalt, Daten
Verpackung

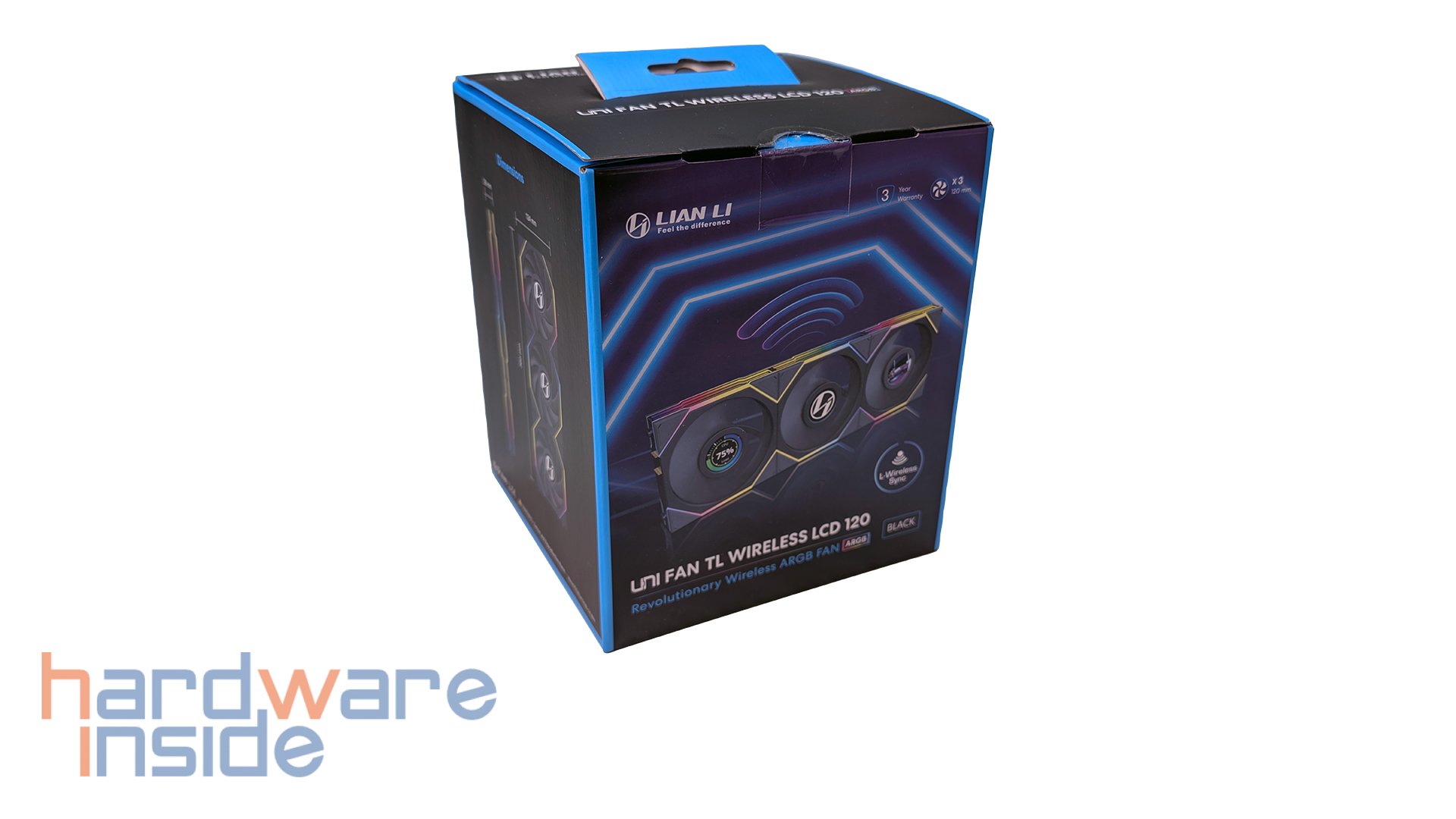

Die UNI FAN TL Wireless LCD Lüfter kommen in unserem Fall in einem Dreierpack, erkennbar oben rechts auf der Vorderseite. In der Mitte sind die Lüfter zusammengesteckt und in Betrieb dargestellt, um einen ersten Eindruck von den LCD Screens zu vermitteln. Ein Wireless-Logo im Hintergrund des Bildes soll zudem suggerieren, dass die Lüfter kabellos funktionieren könnten, doch wie wir auf der Rückseite erfahren, scheint dies nicht ganz der Fall zu sein. Hier finden wir nochmals alle technischen Daten und Funktionen. An den Seiten sind noch einmal die Highlights und die Maße abgebildet.
Inhalt

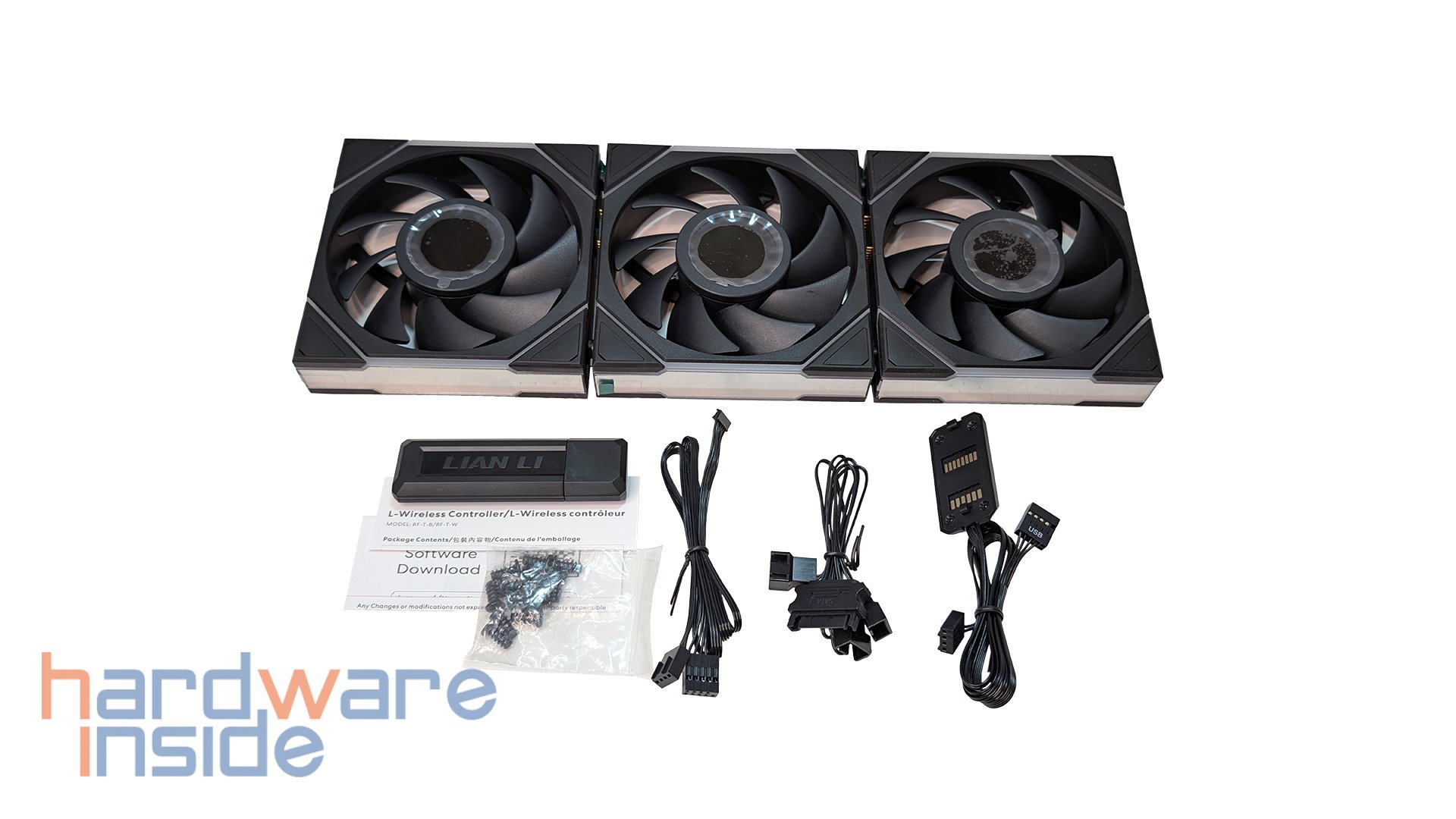

Im inneren findet sich neben den drei Lüftern folgendes:
L-Wireless Sync Dongle
USB- & PWM-Header Kabel für L-Wireless Sync Dongle
SATA auf PWM Splitter
Lüfter-Anschluss auf USB- & PWM-Header
Befestigungsschrauben
Anleitung zur Inbetriebnahme und Software
Daten
Technische Daten – LIAN LI UNI FAN TL Wireless LCD 120
Modellbezeichnung
12TLLCD1W3B
Farbe
Schwarz
Material
PBT & PA66
Maße
120 x 124 x 28 mm
Lagertyp
Fluid Dynamic Bearing (FDB)
Betriebsspannung
12 V DC & 5 V
Leistungsaufnahme
7,08 Watt
Drehzahl
350 – 1900 RPM
Airflow
62 CFM (Maximum)
Statischer Druck
2,9 mm H2O (Maximum)
Lautstärke
27 dB(A) (Maximum)
Garantie
3 Jahre
Besonderheiten
ARGB, LCD Display, Infinity Mirror an zwei Seiten, Wireless Aspekt
Details
Allgemein

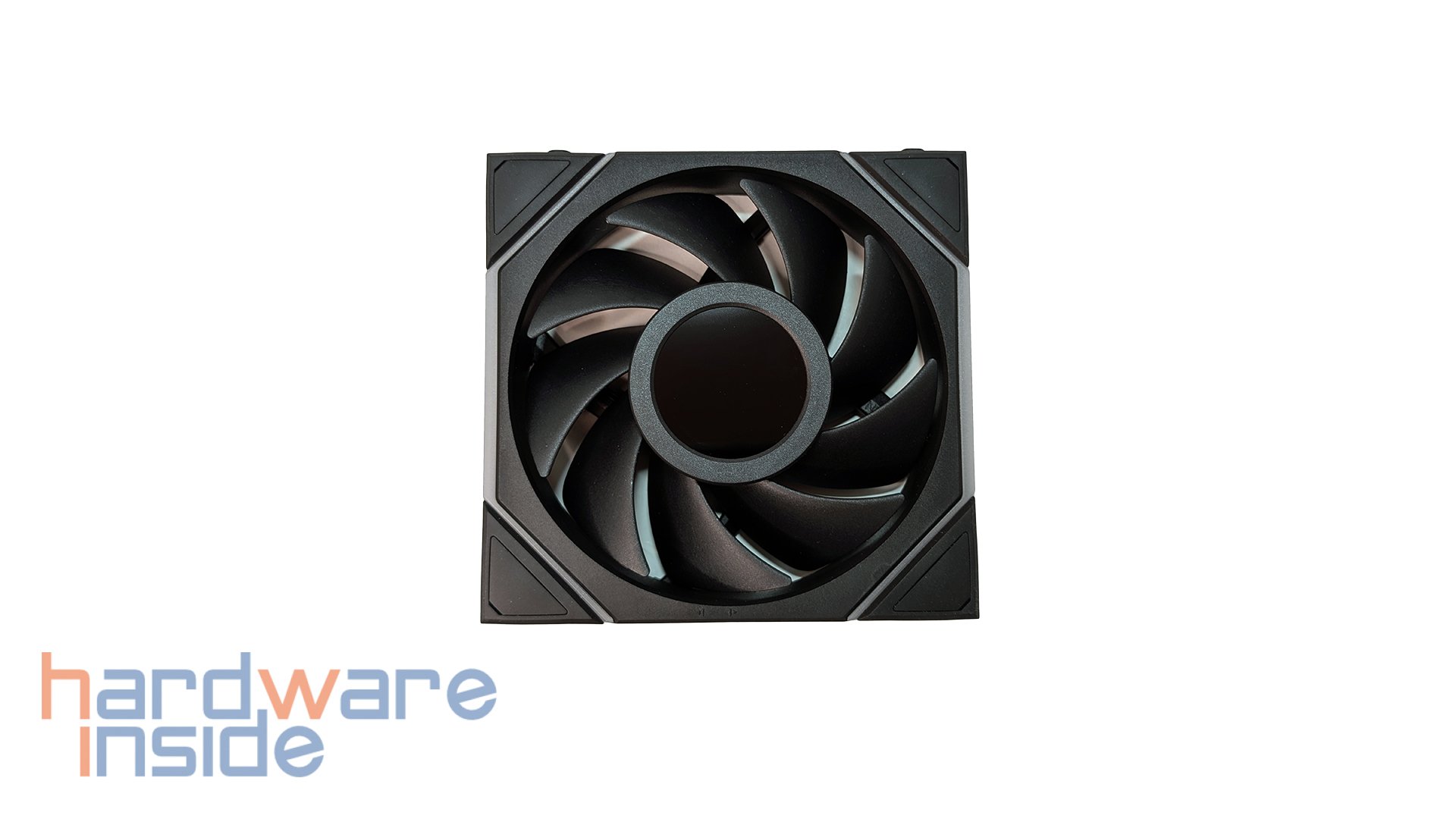

Der UNI FAN TL Wireless LCD Lüfter wirkt schon optisch sehr solide gebaut. Wir finden keine Rundungen am Rahmen, auch die Gewinde für die Verschraubung sind hinter einem Gummi versteckt. Der innere Rahmen ist achteckig, an dem auch die Leiste für den ARGB verläuft. Auf dem Lüftermotor in der Mitte befindet sich das LCD-Display, das wir im Betrieb anpassen können.

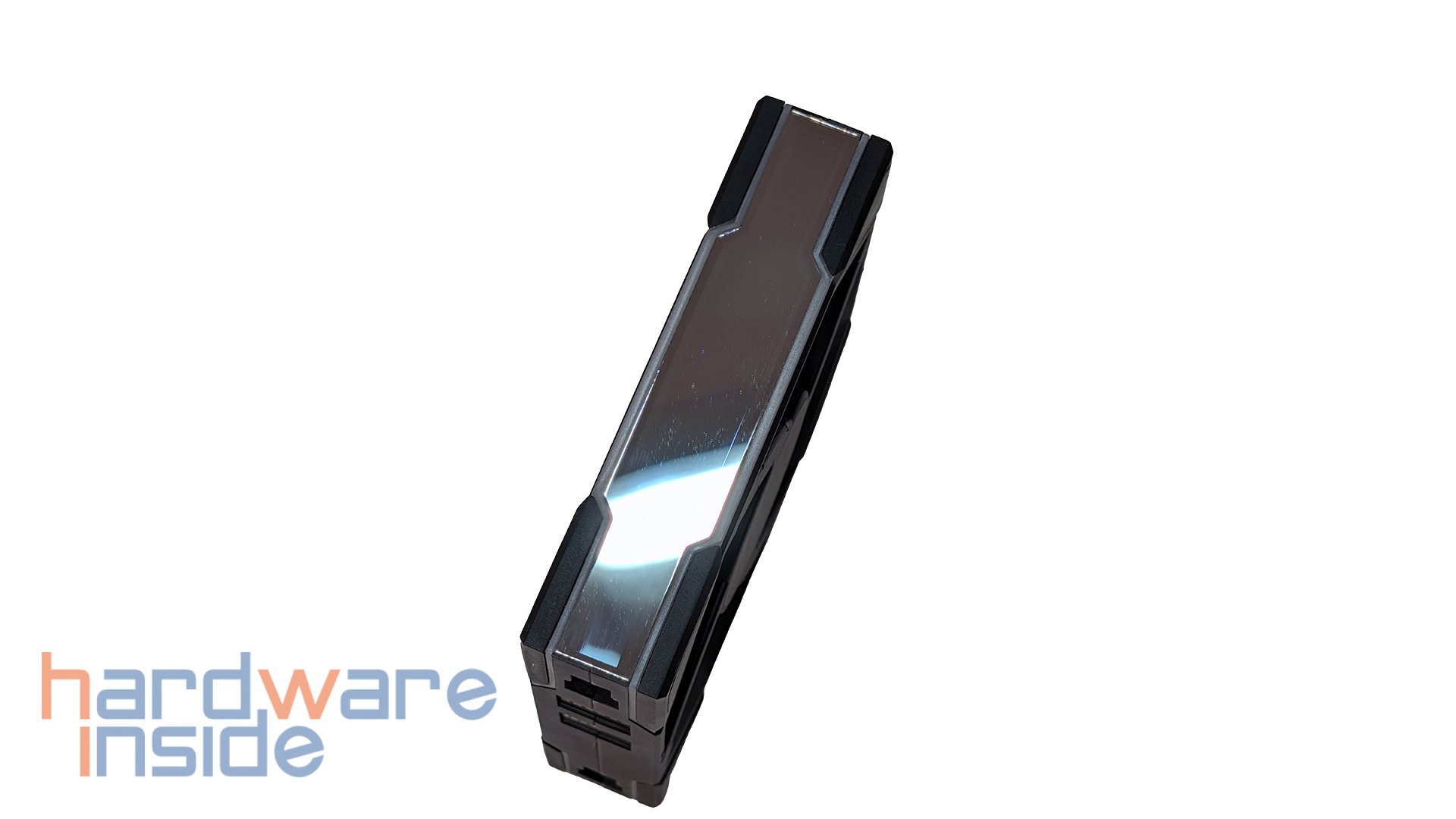

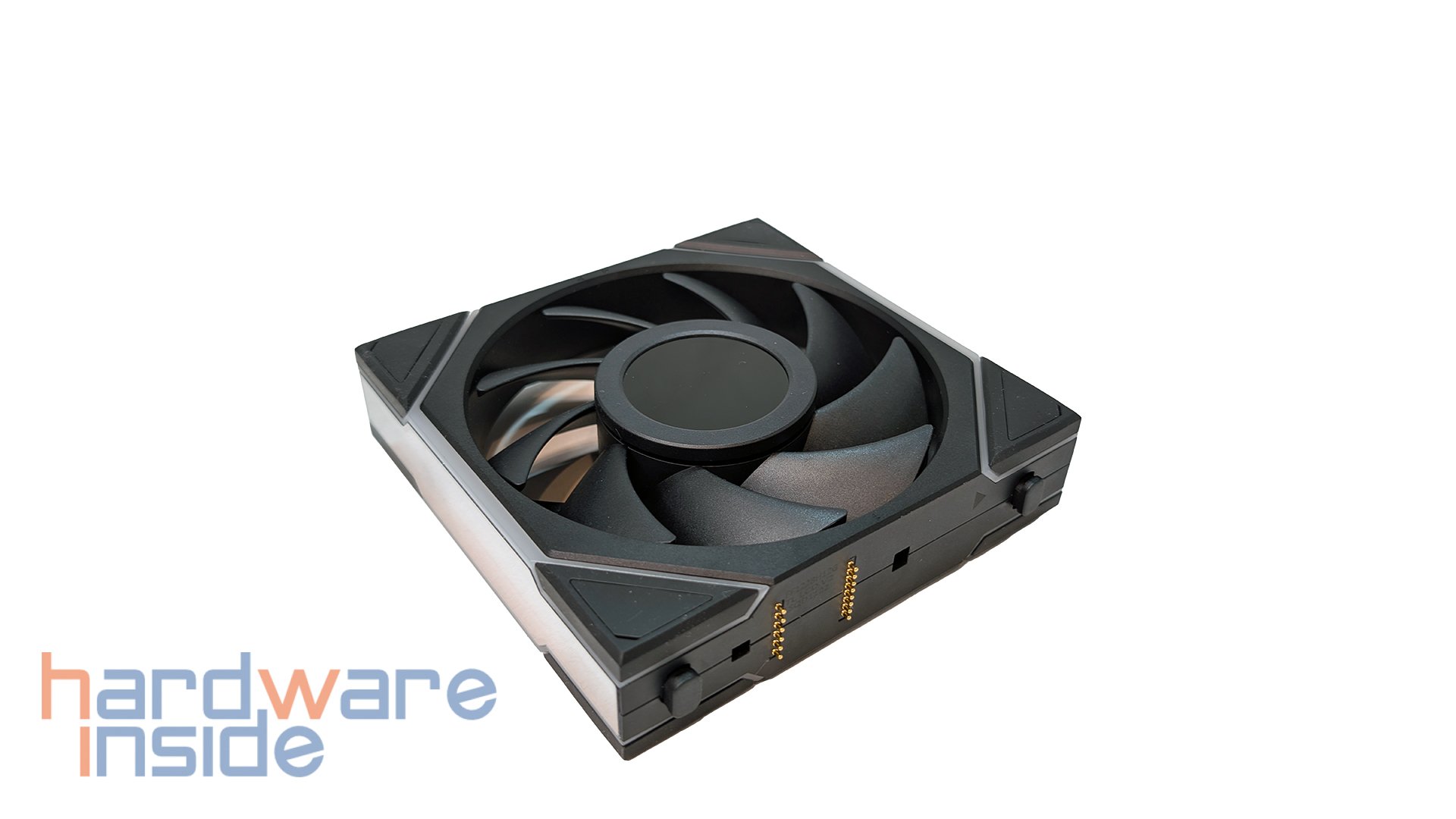

Alle Ecken sind mit einem Antivibrationsgummi versehen und wie bereits erwähnt, können die Gewinde darunter versteckt werden, wodurch das Design nicht durch offene Löcher gestört wird. Die ARGB-Leiste verläuft ebenfalls entlang dieser Gummis, so dass die Lüfter auch seitlich Licht abgeben. Die Steckseite besteht aus zwei Halterungen und zwei Flächen mit Stiften, die mit dem angrenzenden Lüfter verbunden werden. Auf der Ober- und Unterseite befindet sich jeweils ein Infinity Mirror, also ein Spiegeleffekt, der unendlich tief erscheint und erst durch den aktivierten ARGB seine volle Wirkung entfaltet.

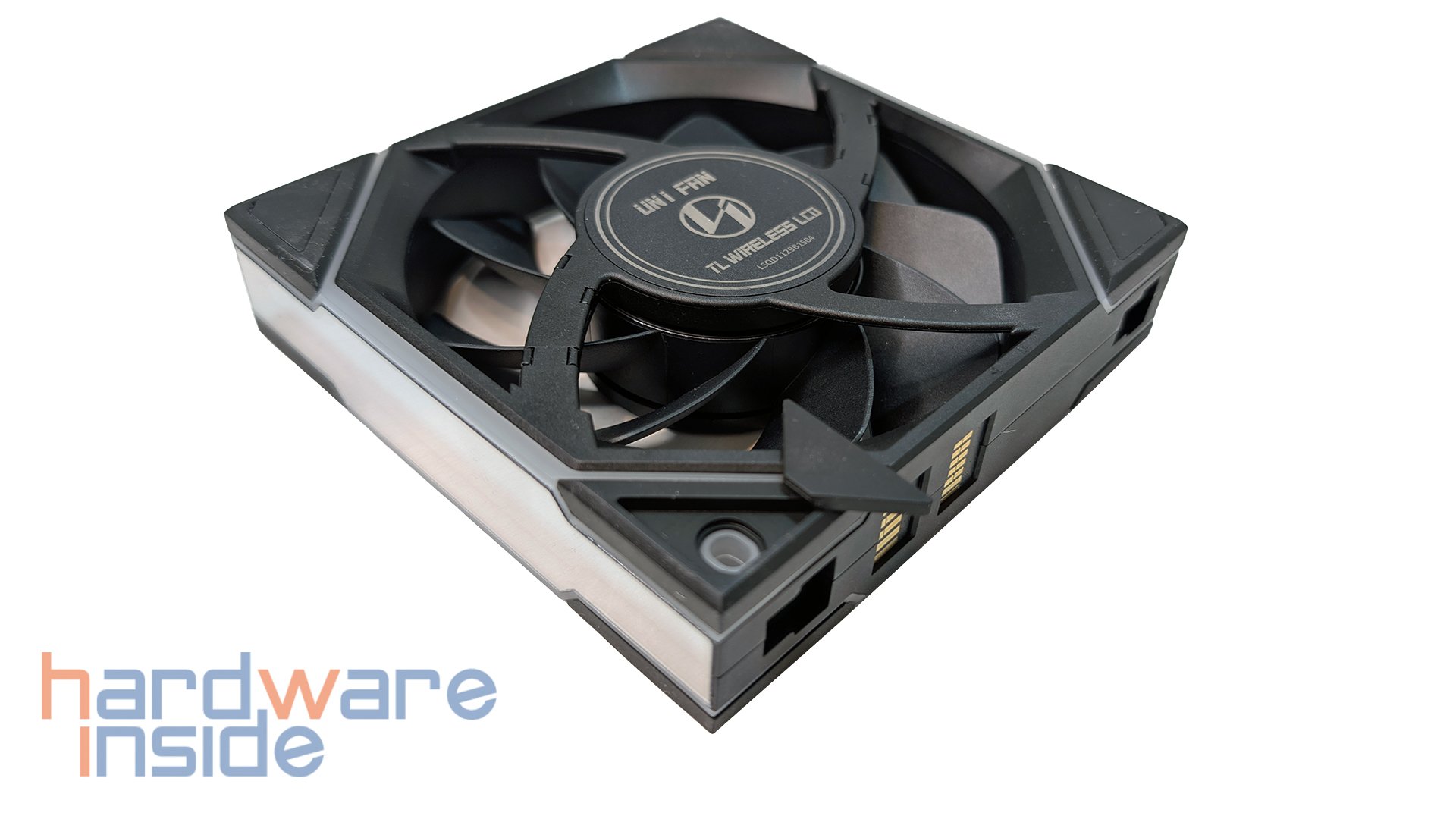

Auf der Rückseite sorgen vier Streben für die Stabilität des Rahmens. Offene Kabel sind hier nicht sichtbar. Auf der Motorträgerplatte ist ein Aufkleber als Typenschild angebracht. Hier kann man die Modellbezeichnung und das LIAN LI Logo und den Schriftzug erkennen. Hier haben wir auch eine Gummierung entfernt, um zu zeigen, wie es ohne aussehen würde. Man kann auch die andere Anschlussseite erkennen, an der die Lüfter miteinander verriegelt und verbunden werden. Für diese Seite gibt es keine Abdeckung und ist somit stehts sichtbar.
Verbindung

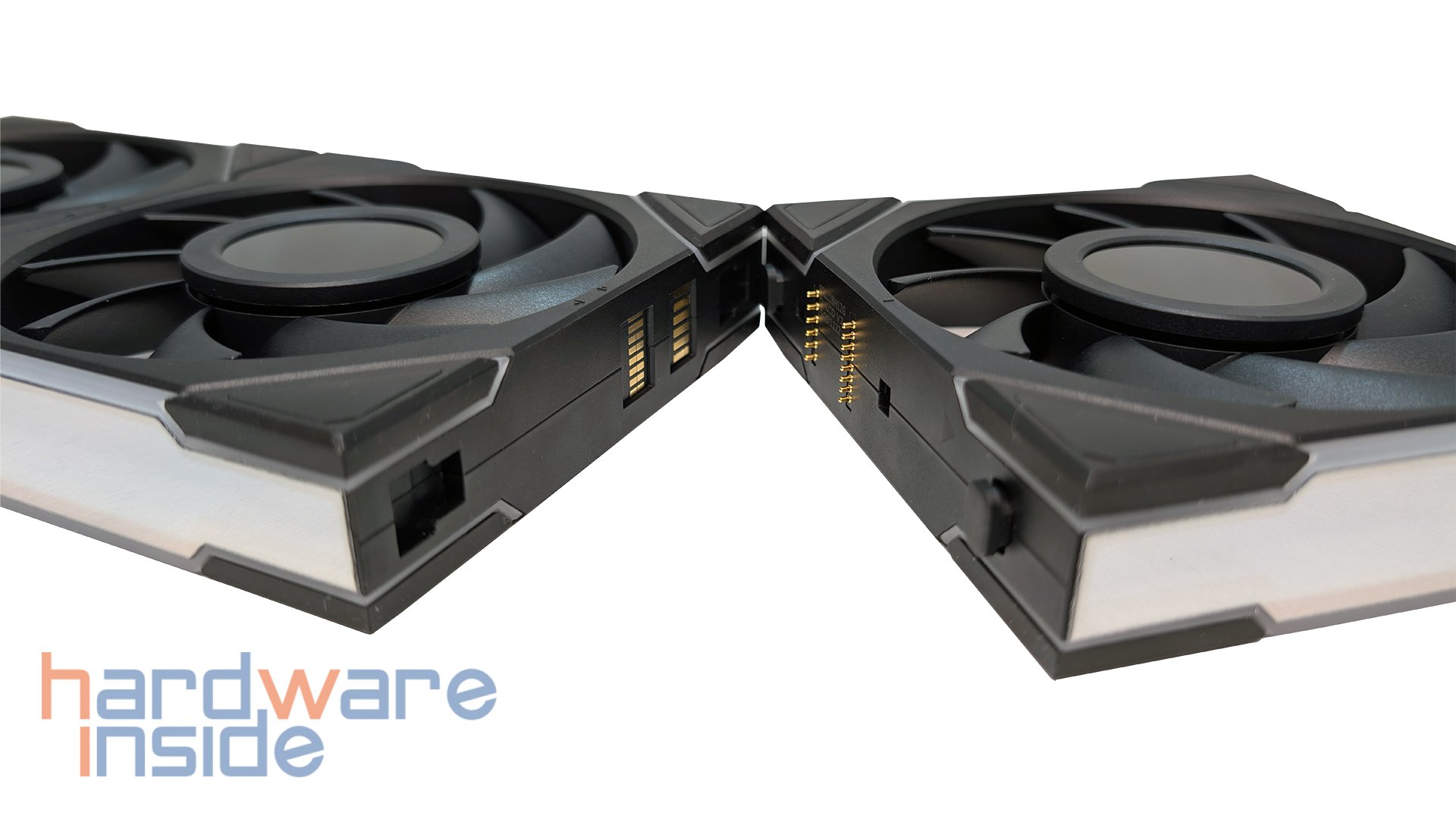

Die Verbindung der LIAN LI UNI FAN TL Wireless LCD untereinander ist relativ einfach. Die Lüfterseite mit den Pins wird zuerst auf die Lüfterseite mit der Kontaktfläche gesteckt und dann nach oben geschoben, um die Lüfter miteinander zu verriegeln. Wenn die Lüfter bündig sind, kann man sicher sein, dass alles richtig angeschlossen ist. Die Lüfter können nicht verkehrt herum angeschlossen werden.
Komplizierter wird es, wenn alle Kabel angeschlossen werden müssen. Obwohl der LIAN LI UNI FAN TL Wireless LCD ein „Wireless“ im Namen trägt, stimmt das nicht ganz. Wireless ist lediglich die Verbindung der Informationen wie ARGB und LCD Darstellung, dennoch belegen die drei Lüfter zusammen einen USB und PWM Header, sowie der L-Sync Wireless Dongle entweder einen USB und PWM Header oder einen USB-A Port auf der Rückseite eures Mainboards.

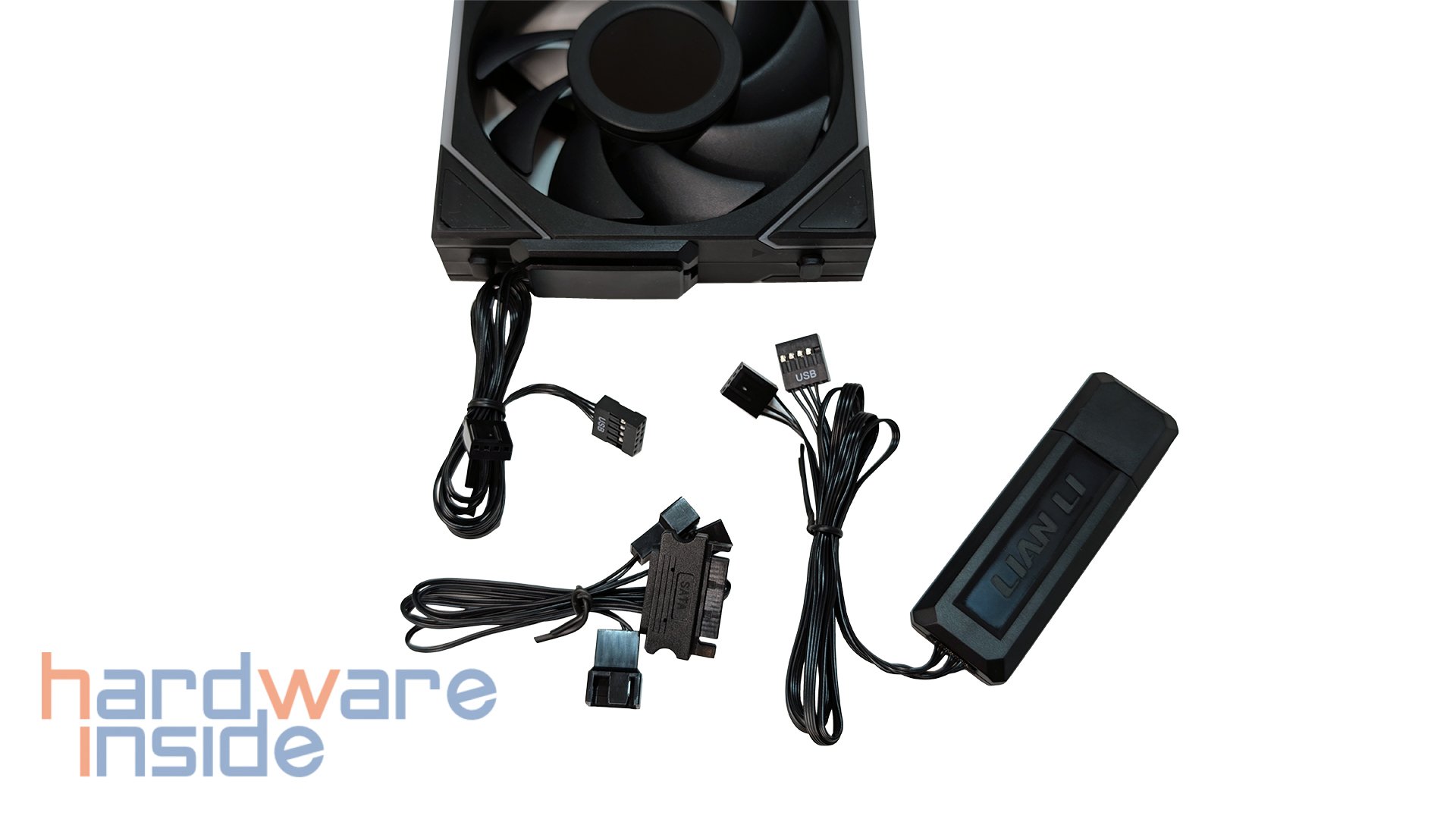

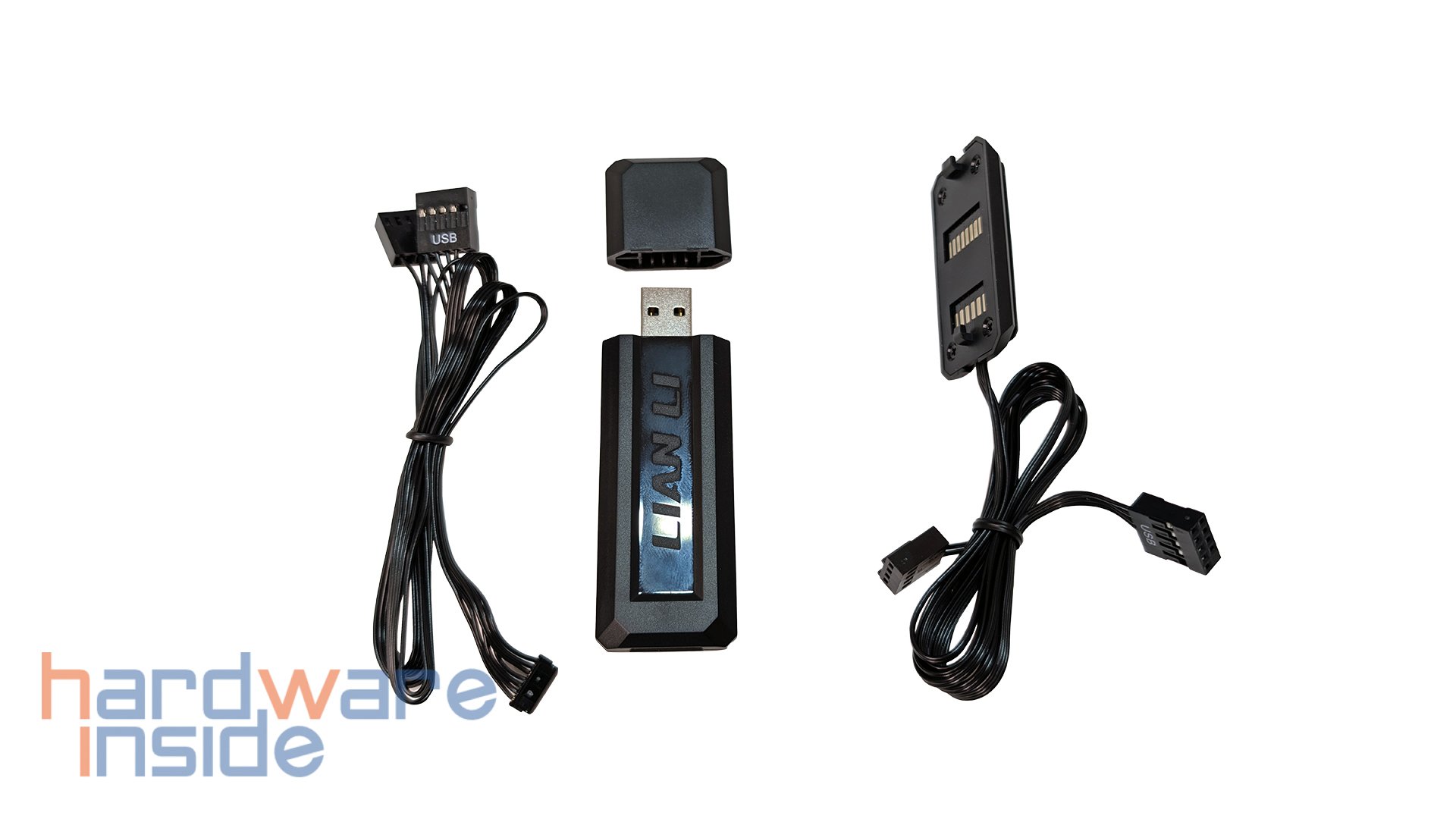

Betrachten wir das Bild, so kann der Dongle in der Mitte sowohl intern als auch extern angeschlossen werden. Wenn wir ihn intern anschließen wollen, benötigen wir einen freien USB-Header-Platz sowie einen PWM-Header-Platz, über den der Dongle die PWM-Lüfterdrehzahl vom Mainboard abgreifen kann. Entscheiden wir uns für den Anschluss an einen normalen USB-A Port, also extern, müssen wir die Lüfterdrehzahl über die Software zur Verfügung stellen. Die Software wird in beiden Fällen benötigt. Die Kabel ganz rechts im Bild dienen zur Verbindung mit den Lüftern. Der große Stecker ist der Empfänger für die Informationen vom Dongle, die USB- und PWM-Stecker dienen nur der Stromversorgung. Dennoch, wenn man den Dongle auch intern einbauen will, fehlen einem schon zwei USB- und PWM-Header-Steckplätze. Selbst bei einigen High-End Mainboards sind nicht mehr als zwei USB-Header Steckplätze vorhanden, so dass man hier mit Bedacht vorgehen muss oder sogar einen zusätzlichen Adapter kaufen muss, um mehr Steckplätze zur Verfügung zu stellen.
Falls wir keinen PWM-Header belegen wollen, sehen wir dafür unten in der Bildmitte ein weiteres Kabel. Wie bereits erwähnt, benötigen wir alle Kabel nur für die Stromversorgung. Einmal 12 V für den Lüftermotor und 5 V für das Display. Also legt Lian Li einen SATA-Adapter bei, der auf drei PWM-Stecker aufgeteilt wird, um die 12 V zu liefern. Wenn wir uns entscheiden, den Adapter nicht zu verwenden, ist es absolut wichtig, den Port auf dem Mainboard sowohl auf PWM als auch auf volle Leistung zu stellen. PWM regelt die Spannung nämlich stufenweise, weshalb die volle Leistung notwendig ist, um die 12 V konstant zu liefern. Wenn etwas mit der Stromversorgung nicht stimmt, werden die Lüfter entweder gar nichts tun oder blinken und nicht richtig funktionieren.
Praxis
Einbau

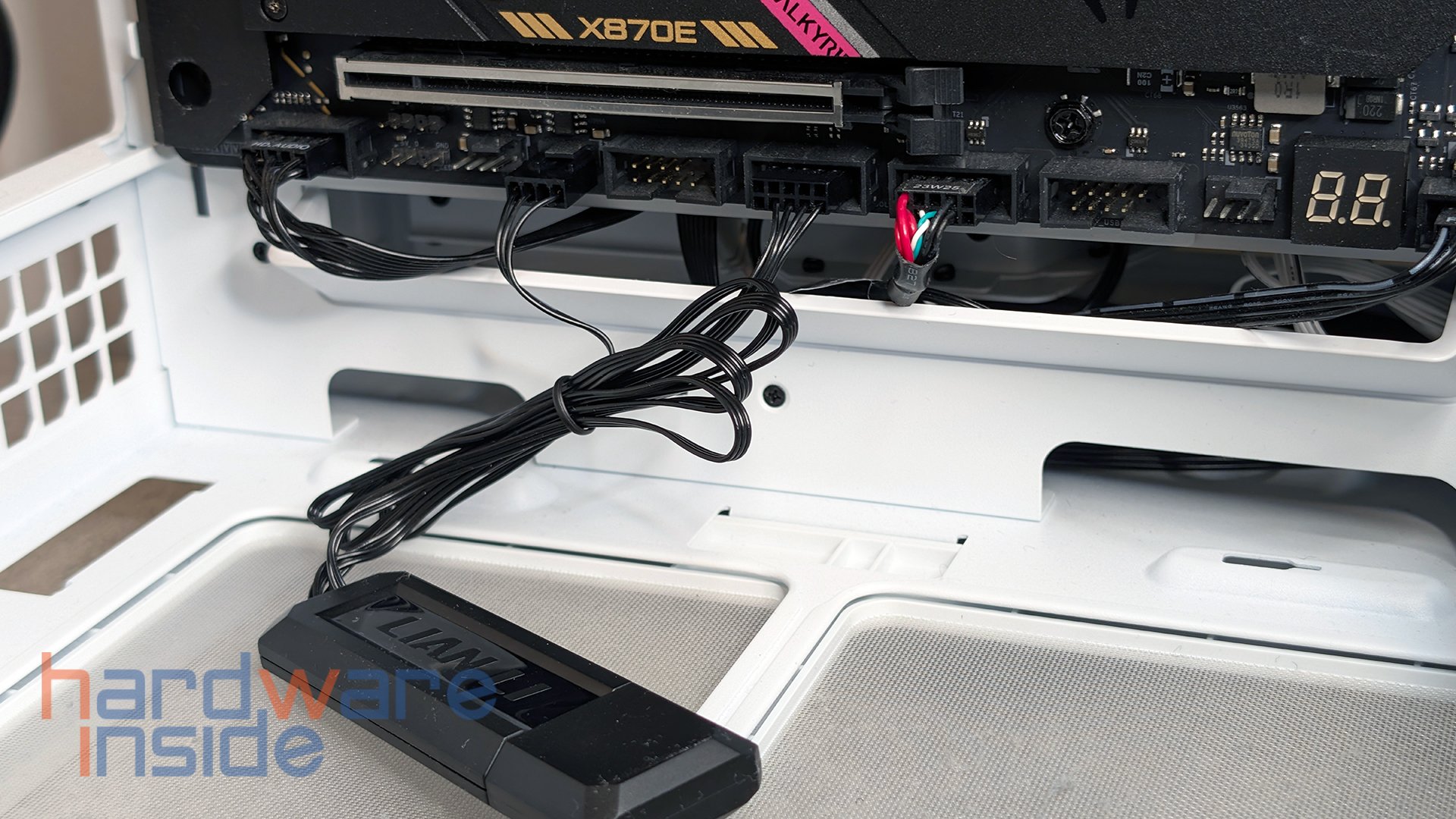

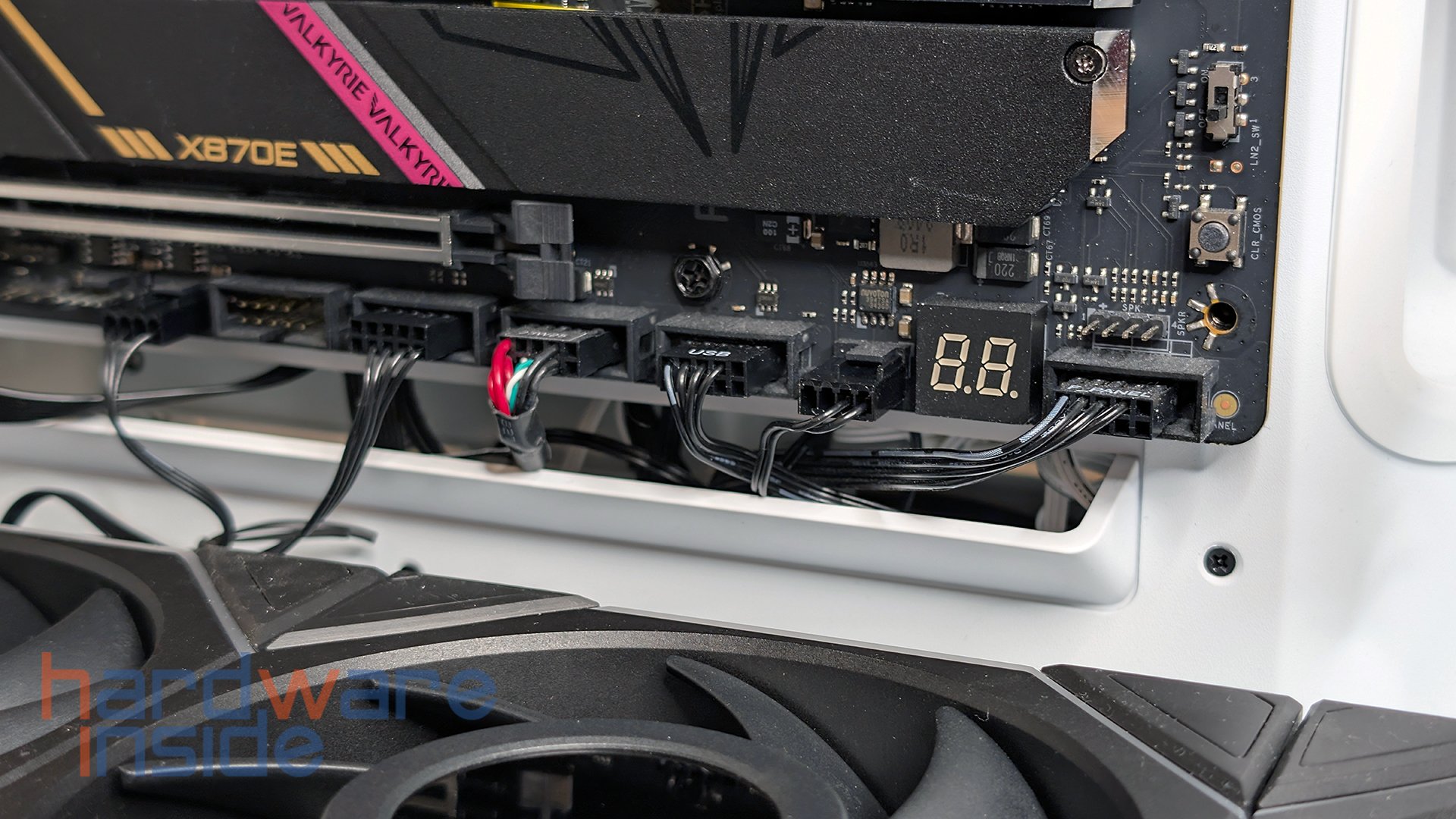

Haben wir uns entschieden, wie wir den Dongle anschließen wollen, kann es losgehen. Am einfachsten ist der Anschluss extern, da wir hierfür den L-Sync Wireless Dongle nur in einen freien Port stecken müssen. Intern müssen wir wie zuvor angesprochen sowohl einen USB- und PWM-Header belegen. Sind die Lüfter zusammengesteckt und mit dem L-Sync Wireless Empfänger verbunden, brauchen diese wie auch der interne Dongle einen USB- und PWM-Header. Was leider auch erst uns nach dem Einbau aufgefallen ist, dass wir gar nicht genug USB-Header auf unserem Board zur Verfügung haben. So ist der Dongle aus dem Gehäuse raus und in einen externen USB-Port gewandert. Dadurch hat der Dongle zwar keine PWM-Steuerung durch das Mainboard mehr, jedoch können wir das mit der Software ausgleichen.
Software
Zurück
Vor
Wenn die Verkabelung erfolgreich war, leuchten die Lüfter und das LCD-Display mit dem LIAN LI-Logo auf. Wollen wir nun die Lüfter konfigurieren, benötigen wir die L-CONNECT 3 Software von LIAN LI.

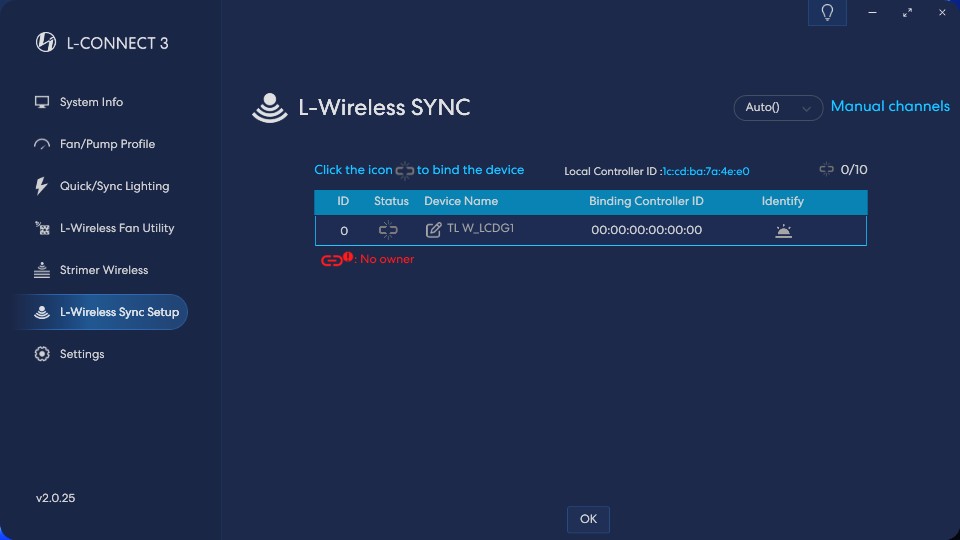

Zunächst müssen die Lüfter mit dem Dongle gekoppelt werden. Bis zu 10 Geräte bzw. Gerätegruppen können gemeinsam gesteuert werden. Unsere Gruppe von UNI FAN TL Wireless LCD zählt als ein Gerät. Die Software sollte die kompatiblen Geräte selbständig finden, wir müssen dann nur noch auf das Kettensymbol klicken, um zu koppeln.

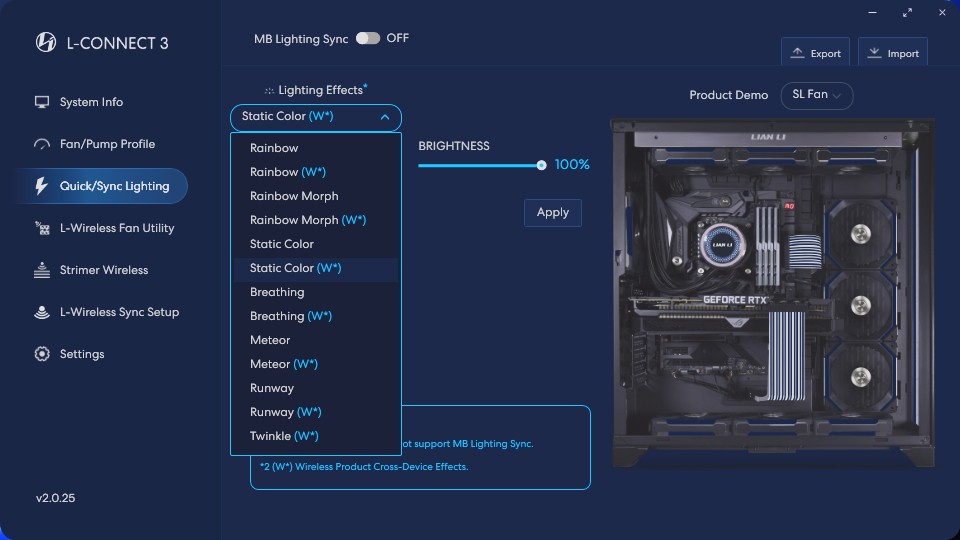

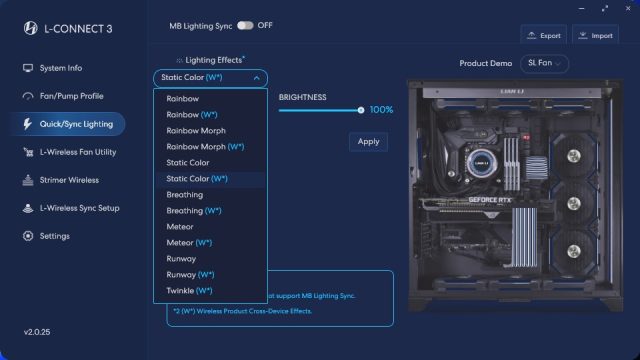

Nun können wir alle möglichen Einstellungen vornehmen. Angefangen bei der Beleuchtung stehen uns sieben Effekte zur Verfügung, zumindest für unsere kabellose Version. Im Dropdown sind die Effekte, die mit unserer Wireless Version kompatibel sind, zusätzlich mit einem „W*“ gekennzeichnet. Haben wir einen Effekt ausgewählt, können wir anschließend die Farbe, die Beleuchtung sowie effektspezifische Einstellungen wie Geschwindigkeit oder Richtung vornehmen.

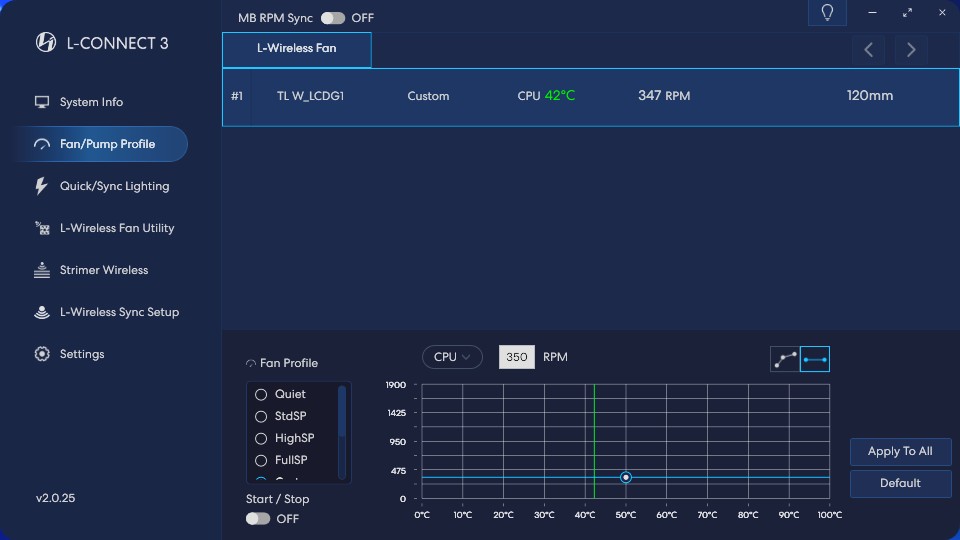

Unter „Fan/Pump Profile“ stellen wir unsere Lüftergeschwindigkeit ein. Dazu wählen wir das entsprechende Gerät aus und können dann aus vordefinierten Profilen wählen oder eine eigene Kurve erstellen.

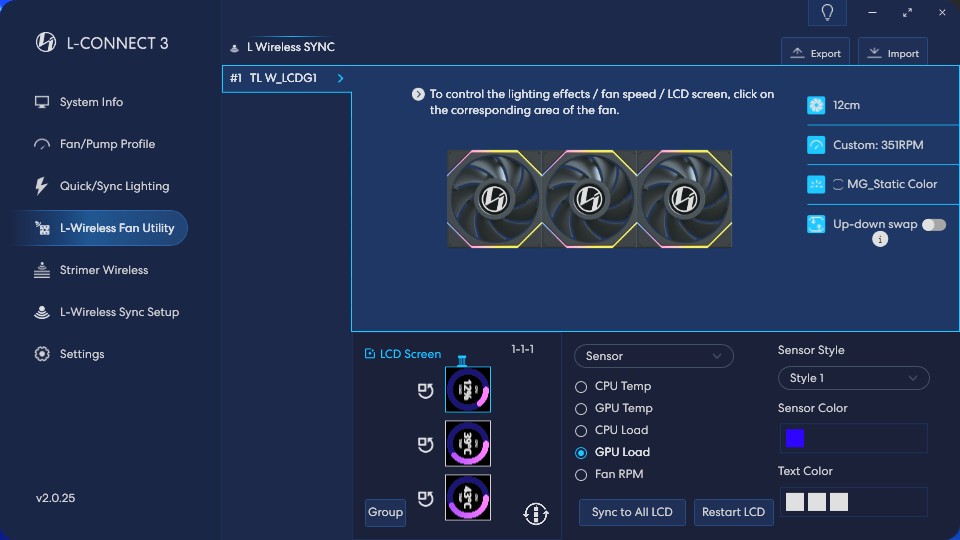

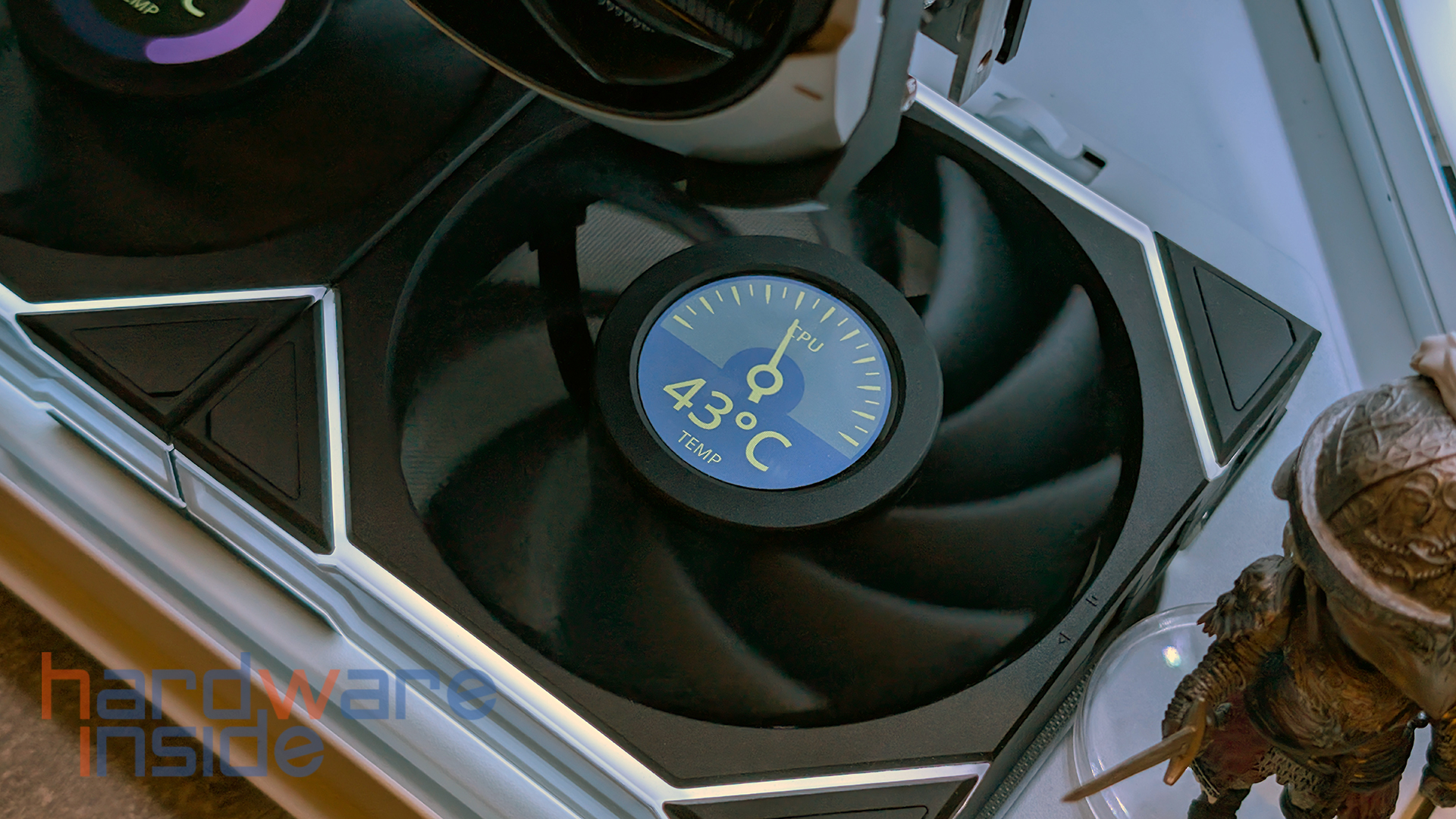

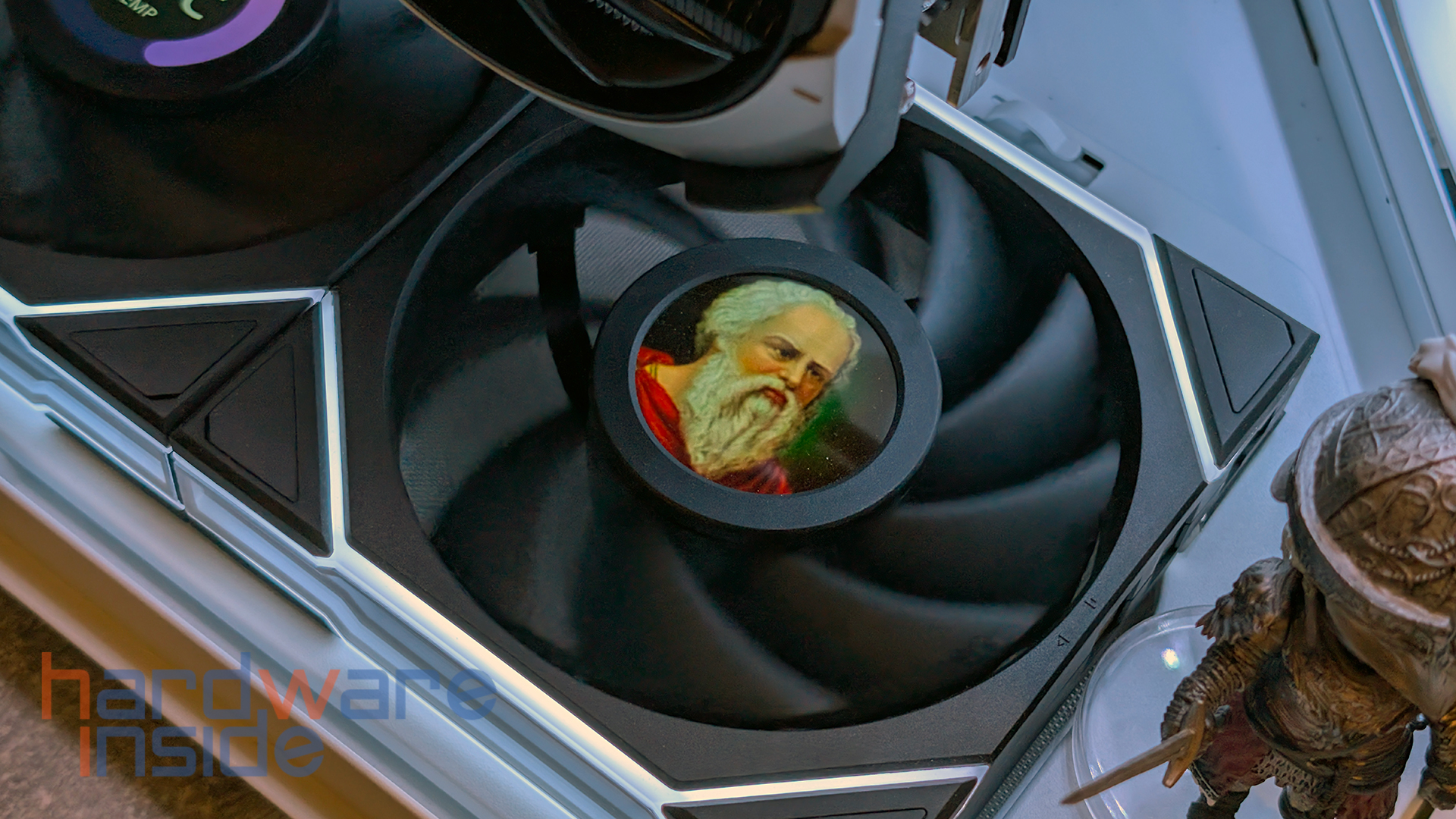

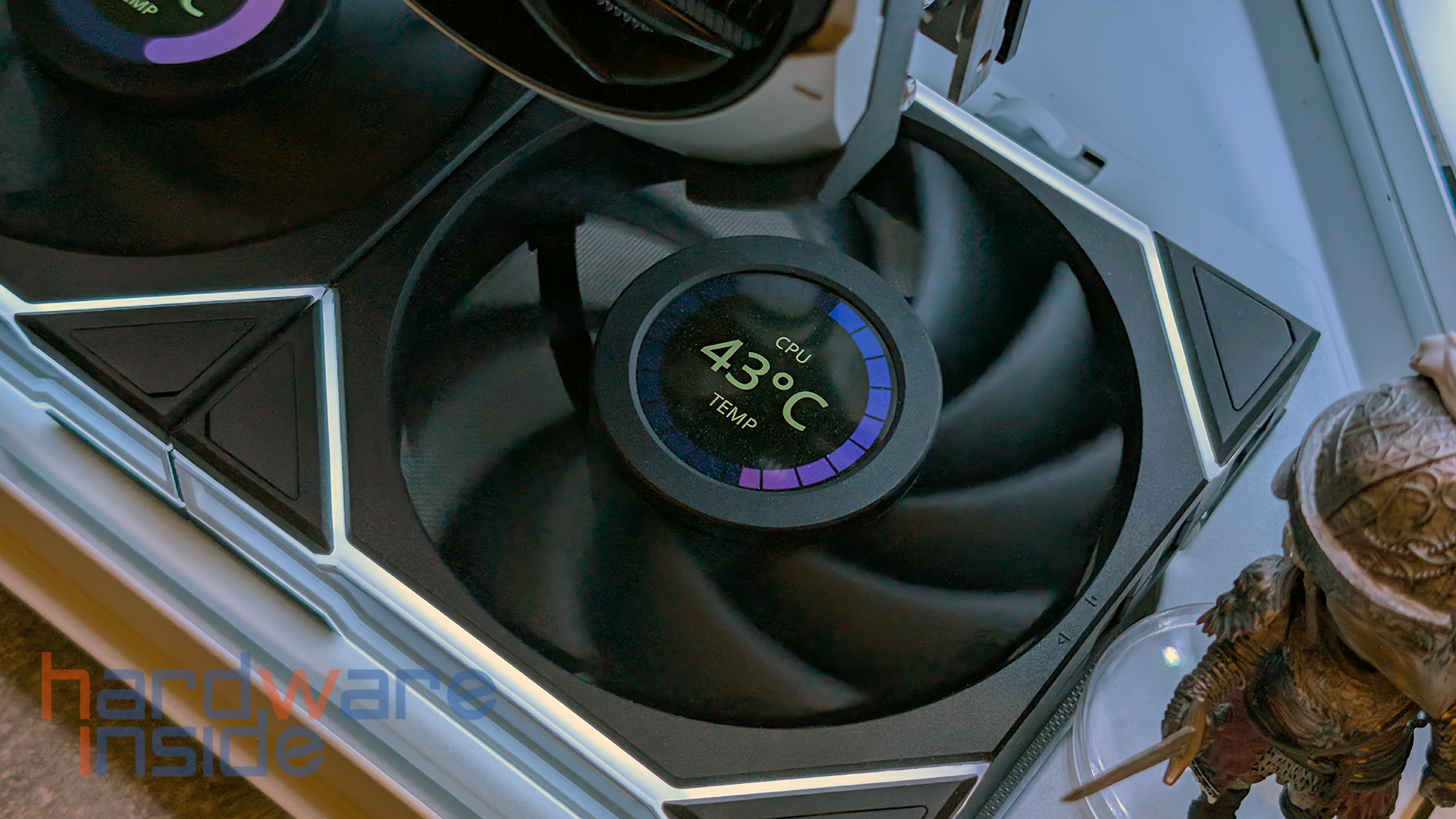

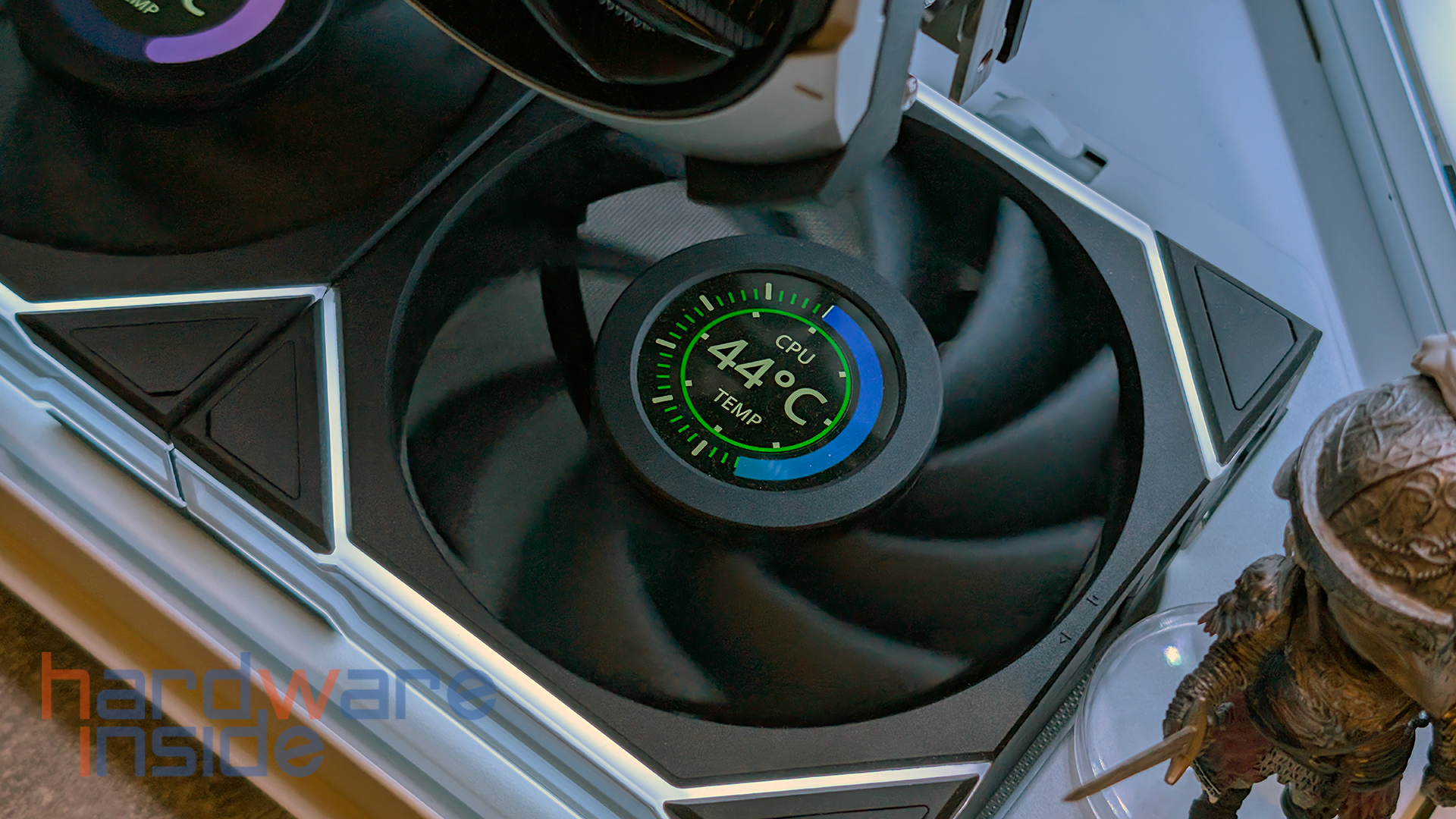

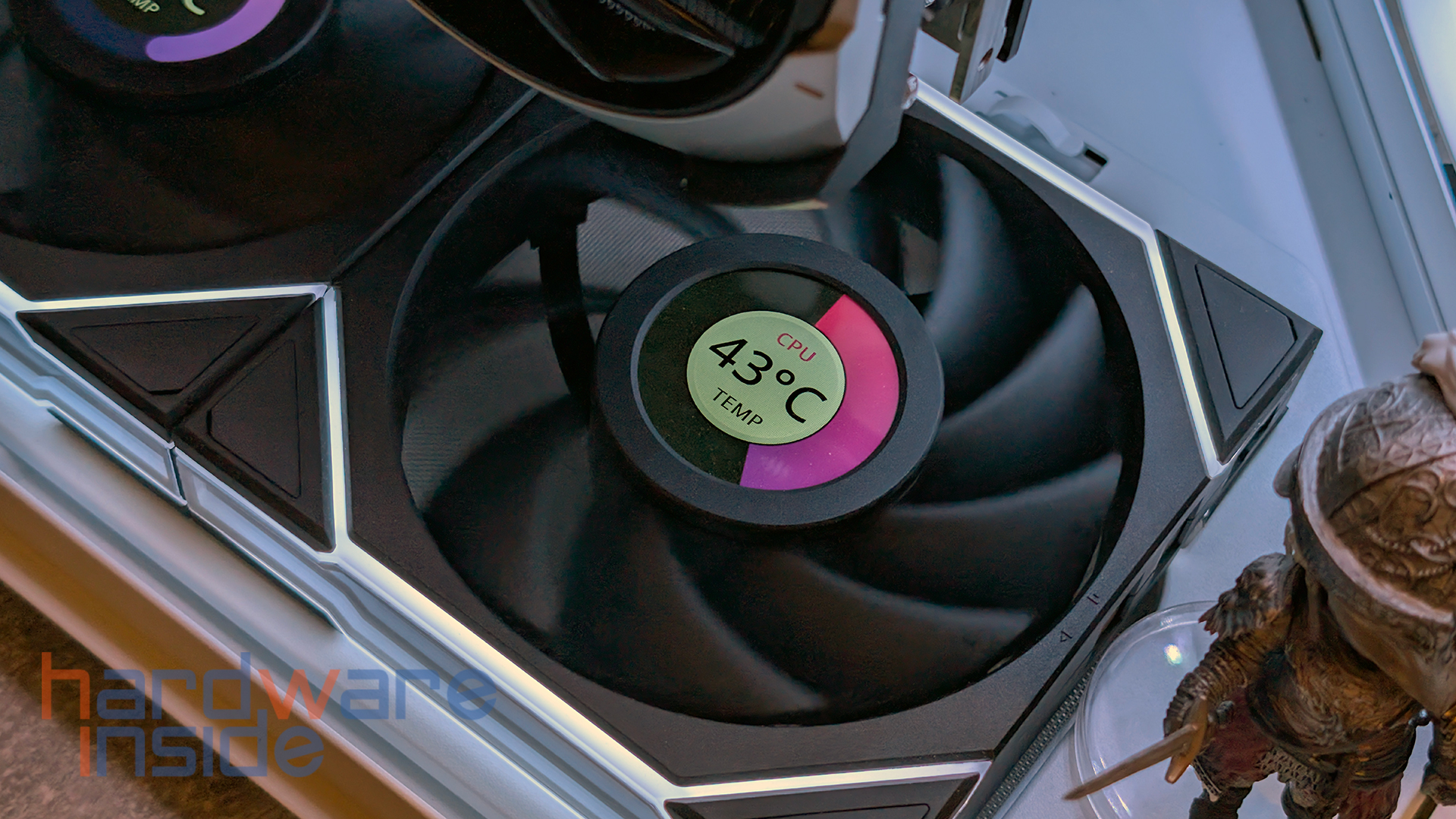

„L-Wireless Fan Utility“ kombiniert die obigen Menüs in einem, dient aber hauptsächlich dazu, die Darstellung auf dem LCD-Display zu ändern. Auch hier wählen wir das entsprechende Gerät aus und können dann unten links unser LCD Display auswählen. Auf dem Display können Bilder, GIFs, Videos (MP4), Sensordaten oder vordefinierte Animationen abgespielt werden. Die Sensordaten können in sieben verschiedenen Stilen dargestellt und zusätzlich farblich bearbeitet werden. Zusätzlich können die Farben bearbeitet werden, so dass auch hier eine gewisse Individualisierung möglich ist. Das Display kann ebenfalls um 90° gedreht werden, wodurch die LIAN LI UNI FAN TL Wireless LCD in jeder Position verbaut werden können.
Beleuchtung & Display
Zurück
Vor

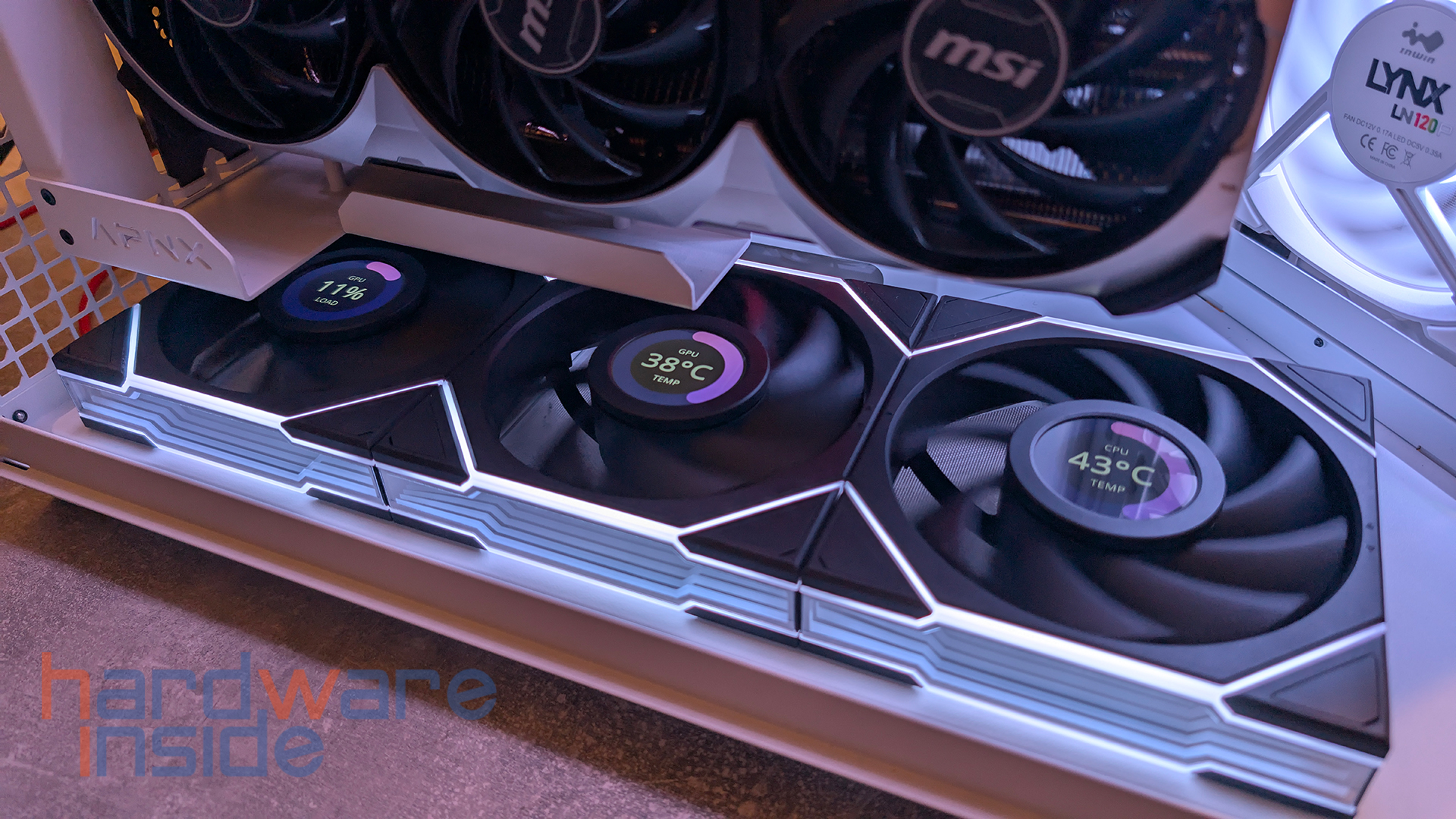

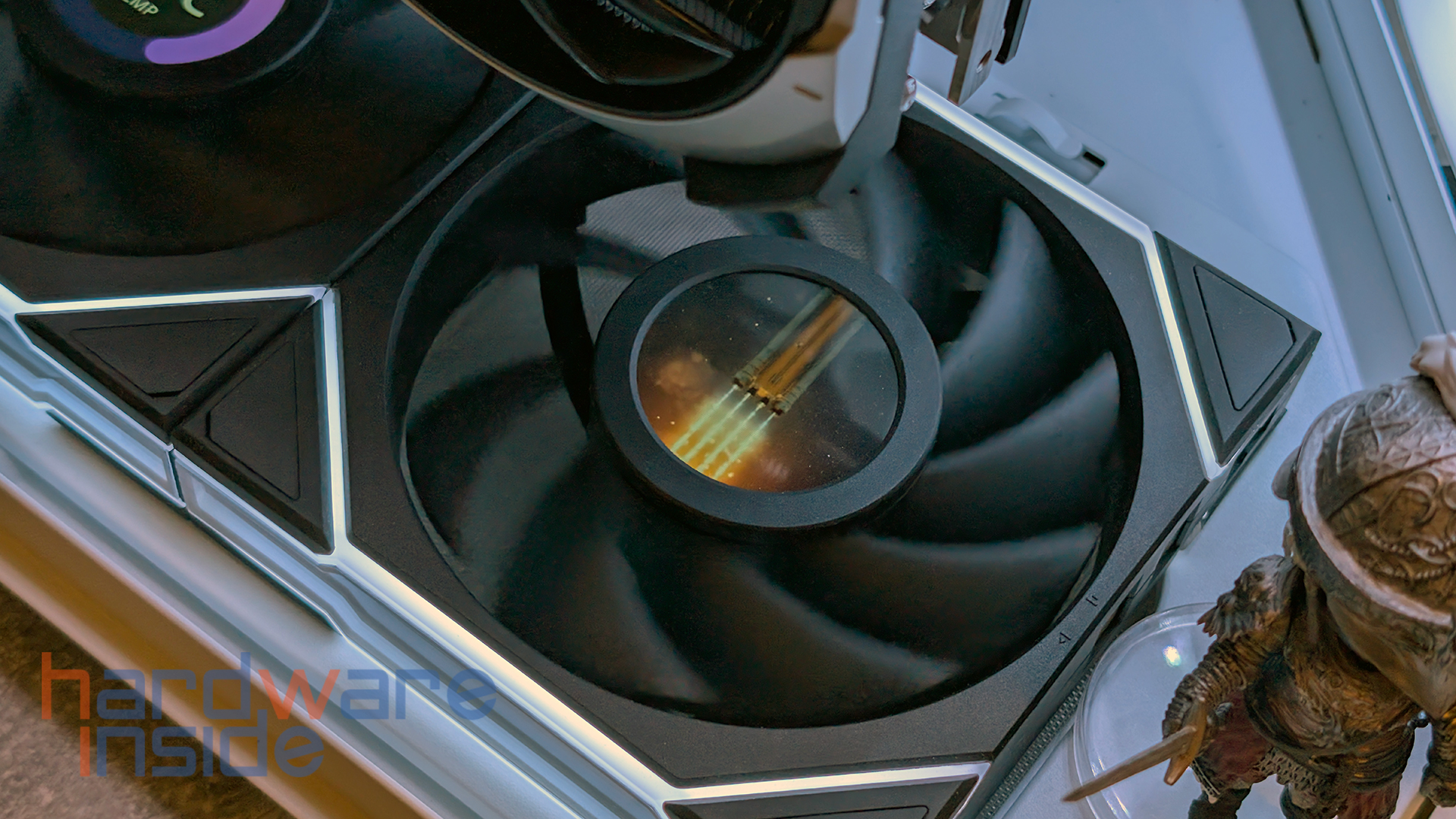

Die Lüfter selbst beleuchten das Gehäuse nicht so stark wie andere Lüfter, sondern geben ein sanftes Licht ab, welches an den Lüftern selbst sehr gut aussieht. Mit der Beleuchtung setzt auch der Infinity Mirror Effekt ein, der den Eindruck erweckt, dass der Lüfter auch im Inneren leuchtet. Leider sind einige Farben nicht im richtigen Ton, wie z.B. Weiß, das eher bläulich ist. Die Lüfter leuchten von beiden Seiten, wodurch sie auch von hinten Licht spenden. Das IPS Display lässt sich aus allen Winkeln sehr gut ablesen und ist hell genug, um alles ohne Probleme darstellen zu können. Auch Videos lassen sich hier, wenn korrekt zugeschnitten auf die 400×400 Größe, sehr schön abspielen, da wir eine Refresh Rate von 60 Hz haben.
Fazit
Die LIAN UNI FAN TL Wireless LCD 120 Lüfter sind hochwertig verarbeitet, bieten zudem ein einfaches Stecksystem zum Verbinden mehrerer Lüfter und besitzen neben dem LCD-Display als Feature einen Infinity Mirror, der Lichteffekte anders als gewohnt wahrnehmbar macht. Einzig der Name „Wireless“ enttäuscht hier, da die Lüfter immer noch einen USB- und PWM-Header benötigen, um mit Strom versorgt zu werden. Soll der L-Sync Wireless Dongle ebenfalls intern verbaut werden, benötigt er die gleichen Anschlüsse, was für manche Mainboards schon zu viel des Guten ist. In diesem Fall hilft nur ein USB-Header-Splitter, der aber nur für noch mehr Kabel im Gehäuse sorgt. Mit Hilfe der Software können dann aber alle Daten drahtlos an die Lüfter übertragen werden, wie z. B. Beleuchtung und Displayanzeige. Dieser Aspekt des „Wireless“ ist eher für Leute interessant, die mehrere Lüfter von LIAN LI einbauen, die mit der Software bzw. dem Dongle kompatibel sind, da sich so schnell und einfach ein schönes Gesamtbild erzeugen lässt. Wer auf Lüfter mit eingebautem LCD-Display nicht verzichten möchte, ist hier gut aufgehoben, sollte aber darauf achten, dass genügend USB-Stecker vorhanden sind und sich vor dem Einbau mit der Verkabelung vertraut machen. Die Lüfter sind eine abwechslungsreiche Ergänzung im Gehäuse, vor allem mit dem 60 Hz IPS-Display, das verschiedene Dinge wie eigene Videos, GIFs oder Sensordaten darstellen kann. Wir vergeben unsere Empfehlung.
