Raijintek Ophion im Test

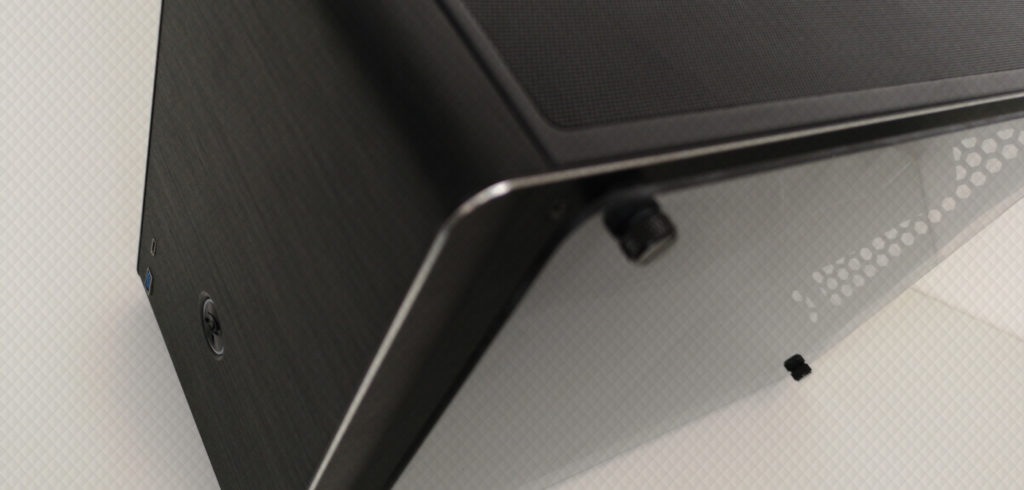

[nextpage title=“Einleitung“ ]Kompakte Systeme erfreuen sich immer noch großer Beliebtheit und so schauen wir uns heute mit dem Raijintek Ophion ein Gehäuse für ein solches System an. Auch beim Ophion greift Raijintek auf einen Namen aus der griechischen Mythologie zurück. Der Mythos um Ophion geht wahrscheinlich auf den Vorsokratiker Pherekydes von Syros zurück. Ihm zufolge herrschte Ophion gemeinsam mit seiner Frau Eurynome als erster über die Welt. Im Streit um die Weltherrschaft bezwang Kronos Ophion in einem Zweikampf. Gleichzeitig besiegte seine Frau Rhea Ophions Frau Eurynome. Sie stürzten die beiden in den Tartaros. Ophion wird zur Generation vor den Göttern – also zu den Titanen gezählt. Dabei zählt aber das Gehäuse von der Größe her nicht zu den Titanen.

Um das Ophion so kompakt wie möglich zu halten ist das Alu-Gehäuse so gestaltet, dass die Grafikkarte über ein Riserkabel in einer zweiten Kammer angeschlossen wird. Was bei den meisten kompakten Gehäusen ein entsprechendes SFX Netzteil erfordert ist bei Ophion nicht der Fall, denn hier kann auch ein ATX Netzteil verbaut werden. Was das Gehäuse zu leisten vermag erfahrt ihr nun in unserem Test.

[​IMG]

Bevor wir mit unserem Test beginnen, möchten wir uns bei unserem Partner Raijintek für die freundliche Bereitstellung des Testmusters, sowie für das in uns gesetzte Vertrauen bedanken.[/nextpage]

[nextpage title=“Verpackung, Inhalt, Daten“ ]

Verpackung, Inhalt, Daten

Verpackung:

[​IMG] [​IMG]

Das Gehäuse kommt in einem Karton aus brauner Wellpappe mit schwarzen Aufdrucken. Auf der Vorder- sowie auf der Rückseite sind Herstellerlogo, Modellbezeichnung und eine Abbildung des OPHION zu finden.

[​IMG] [​IMG]

An der Seite sind die technischen Daten des OPHION aufgelistet. Im Inneren befindet sich das Gehäuse sicher verpackt zwischen zwei Blöcken aus Schaumstoff. Zum Schutz vor Feuchtigkeit ist es zusätzlich in einer Folie eingewickelt.


Lieferumfang:

[​IMG]

  • 16x Schraube #6-32 L6 für Motherboard/Netzteil/PCI Card/3.5″HDD
  • 6x Schraube M3 L9.5 für 2.5″SSD
  • 2x Schraube 6-32 L6 für VGA Card
  • 10x Schraube M3 L6 für 2.5″SSD
  • 10x Kabelbinder
  • 1x Abdichtset aus Schaumstoff für das Gehäuse
  • 1x Anleitung


Technische Daten:

Raijintek OPHION
Maße BxTxH 174x375x245 mm
Material Aluminium, SPCC
Gewicht 3,14 kg
Mainboardunterstützung Mini-ITX
Laufwerksschächte 1x 3,5″, 3x 2,5″
Erweiterungsslots 2x PCI Slots
I/O Panel 1x USB 3.0 Typ A, 1x USB 3.0 Typ C
Netzteil ATX, SFX
Kühlsystem 2x 120×25 mm Oben,
1x 120×15 mm Unten
maximale CPU-Kühler-Höhe 90 mm
maximale Grafikkartenlänge 330 mm
maximale Netzteil-Länge 160 mm

[/nextpage]

[nextpage title=“Details“ ]

Im Detail

[​IMG] [​IMG]

Wie ihr schon in der Einleitung erfahren habt, handelt es sich bei dem Raijintek OPHION um ein Mini-ITX Gehäuse aus Aluminium mit zwei Scheiben aus gehärtetem Glas. Wir zeigen euch hier den Aufbau des OPHION und welche Features es besitzt.

[​IMG] [​IMG]

Starten wir mit der Front, diese ist aus gebürstetem Aluminium. Die Front ist sehr schlicht gehalten, sie ist mit einem USB 3.0 Typ-C, einem USB 3.0 Typ-A und einem Powerbutton ausgestattet. Die Front lässt sich mit vier Schrauben lösen, denn dort kann eine 2,5″ SSD/HDD untergebracht werden. Durch das Zweikammer-Design befinden sich auf der Rückseite nur die Anschlüsse des Mainboards und der Grafikkarte. Bei dem Stromanschluss handelt sich es um ein Verlängerungskabel, da das Netzteil vorne im Gehäuse sitzt.

[​IMG] [​IMG]

Oben ist ein magnetischer haftender Staubfilter angebracht – dieser erstreckt sich fast über die gesamte Oberseite. Unter dem Staubfilter finden wir Befestigungsmöglichkeiten für Lüfter. Hier können dann wahlweise zwei 120 mm Lüfter oder ein 120 mm Lüfter und zwei SSDs/HDDs montiert werden.

[​IMG] [​IMG]

Weiter geht es mit den beiden Glasscheiben, diese lassen sich einfach über je vier Schrauben per Hand lösen. In der rechten Seite ist das Herstellerlogo in die Glasscheibe eingraviert.

[​IMG] [​IMG]

Nach dem Entfernen beider Seitenteile, schauen wir uns zuerst die linke Seite an. Dies ist die Kammer, welche für die Grafikkarte gedacht ist. Neben dem Grafikkartenanschluss befinden sich hier das Verlängerungskabel für das Netzteil und die Kabel für das Frontpanel. Nun zur rechten Seite, da sehen wir die vier Abstandsschrauben für das MINI-ITX Board und die 250 mm lange Riser-Card.

[​IMG]

Zu guter Letzt kommt die Unterseite des Raijintek OPHION dran. Diese ist ebenfalls mit einem magnetischen Staubfilter ausgestattet. Das Netzteil ist an der Unterseite verbaut. Das Verlängerungskabel für das Netzteil, ist auf dieser Seite abgewinkelt, sodass es problemlos an das Netzteil angebracht werden kann.

[/nextpage]

[nextpage title=“Praxis“ ]

Praxistest

Einbau:

Testsystem
CPU AMD Ryzen 5 2600
Mainboard Biostar Racing X470GTN
Arbeitsspeicher Corsair Vengeance LPX
Garfikkarte MSI Radeon RX 480 Gaming X 8G
Netzteil be quiet! Pure Power 10 500 W
Gehäuse Raijintek OPHION
CPU-Kühler AMD Wraith Stealth-Kühler (Boxed)
Lüfter 1x Cryorig QF120 Balance (Oben)
1x SilverStone SST-FW121 (Unten)

Die oben erwähnten Komponenten werden nun in das kleine Raijintek OPHION verbaut. Trotz der geringen Größe bekommen wir alles im Gehäuse unter. Wie das genau aussieht, seht ihr auf den nächsten Bildern.

[​IMG] [​IMG]

Wie ihr seht, hat das Mainboard in alle Richtungen noch Platz, sodass problemlos alles am Mainboard angebracht werden kann. Die mitgelieferte RiserCard wird hinter dem Mainboard verlegt, so behindert es keine weiteren Komponenten im Gehäuse.
[​IMG] [​IMG]

Nun ist alles verbaut. Bei Verwendung eines üblichen ATX-Netzteils ohne Kabelmanagement wird es schnell eng über dem Netzteil. Empfehlenswert ist hier ein ATX/SFX-Netzteil mit Kabelmanagement, anders ist es kaum möglich einen zweiten Lüfter oben im OPHION unterzubringen. Auf der anderen Seite sitzt die Grafikkarte, welche sich kinderleicht anbringen ließ. Bei dem unteren Gehäuselüfter ist drauf zu achten, dass dieser eine maximale Höhe von 15 mm nicht überschreiten sollte. Insgesamt ist die Verarbeitung sehr gut und auch die Scheiben sind von angenehmer Stärke. Scharfe Kanten können wir am OPHION nicht finden.

Temperatur:

[​IMG]

Nun zu den Temperaturen im OPHION, welche natürlich stark abhängig von den verwendeten Komponeten sind. Die wichtigste Komponente ist der CPU-Kühler, in unserem Fall der AMD Wraith Stealth-Kühler (Boxed). Dieser leistet bei normaler Anwendung einen ordentlichen Dienst. Wenn es aber zur extremen Belastung kommt (wie durch Prime 95), kommt dieser schnell an seine Leistungsgrenzen, was man auch im Diagramm sehen kann. Mit einem besseren Kühler wären hier noch deutlich niedrigere Temperaturen erreichbar. Wem das immer noch zu heikel ist, der kann auch zum OPHION EVO greifen. Das ist nur 45 mm höher – bietet aber so die Möglichkeit eine All in One Wasserkühlung mit 240 mm Radiator zu verbauen.

[/nextpage]

[nextpage title=“Fazit“ ]

Fazit

Das Raijintek OPHION ist derzeit ab rund 125 Euro im Handel erhältlich. Den größeren Bruder – das OPHION EVO ist für 5 Euro mehr zu haben. Trotz der kleinen Abmessungen bietet das Gehäuse viel Platz und kann mit seinem Zweikammer-Design auch mit Variabilität punkten. Die Verarbeitung und das Design überzeugen. Aus zuletzt genanntem Grund und aufgrund der Tatsache, dass dieses Gehäuse so klein ist, hat Raijintek die Anschlüsse in der Front reduziert gehalten. Im Lieferumfang sind keine Lüfter enthalten, dies ist in dieser Gehäuseklasse auch bei anderen Herstellern so. Wir vergeben aufgrund von Design und Leistung 9 von 10 Punkten.

PRO
+ Verarbeitung
+ Design
+ Riser-Kabel
+ Aufteilung
+ Variablität

KONTRA
– –

[​IMG]

Wertung: 9/10
