Mit dem Freezer 33 eSports ONE bringt Arctic einen Tower Kühler mit dem bereits von uns getesteten BioniX F120 Lüfter. Zusammen mit dem Kühlkörper, der über eine neuentwickelte Beschichtung verfügt, soll der Kühler eine gute Kühlleistung erbringen und so Prozessoren mit einer TDP von bis zu 200 Watt zuverlässig kühlen. Den Lüfter gibt es dabei auch noch in verschiedenen Farben. In unserem Test wollen wir herausfinden, wie gut die Kühleigenschaften des Freezer 33 eSports One tatsächlich sind.

Bevor wir nun mit dem Test beginnen, danken wir Arctic für die freundliche Bereitstellung des Testsamples und wünschen uns für die Zukunft eine weiterhin enge und gewinnbringende Zusammenarbeit.

Verpackung, Inhalt, Daten

Verpackung

Artic hat uns für unseren Test die Variante mit weißem Lüfter zukommen lassen. Die Verpackung ist in schwarz und weiß gehalten und wirkt in ihrem Design sehr modern. Auf der Vorderseite ist eine Abbildung des Kühlers, Herstellerlogo, Modellbezeichnung sowie ein Hinweis auf 10 Jahre Garantie. An den Seiten finden sich die technischen Spezifikationen des Kühlers. Auf der Rückseite erklärt Arctic einige der Features des Kühlers.

Im Inneren wird der Kühler durch Pappe vor Transportschäden geschützt. Der Hersteller verzichtet hier auf Einlagen aus Kunst- oder Schaumstoff, was wir aus ökologischer Sicht nur gutheißen können.

Inhalt

Neben dem Kühler mit bereits montiertem Lüfter gibt es noch das Montagematerial zur Befestigung auf diversen Intel und AMD Sockeln. Das Zubehör besteht aus den folgenden Komponenten:

• 1x Backplate aus Kunststoff
• 2x Brücken zur Befestigung aus Metall
• 2x Klammern zur Montage eines zweiten Lüfters
• 4x Schrauben für AM4 Sockel
• 4x Schrauben für Sockel 2066 und 2011
• 4x Schrauben für Sockel 115x
• 4x Gummipuffer
• 2x Befestigungsschrauben
• 1x Tütchen MX-4 Wärmeleitpaste
• 1x QR Code

Was uns im Lieferumfang fehlt ist die Bedienungsanleitung. Allerdings legt Artic eine Karte mit einem QR Code bei. Wird dieser mit einem Smartphone oder Tablet eingescannt, gelangen wir zu einer Website mit der Bedienungsanleitung. Wer bei der Montage kein Smartphone oder Tablet zur Verfügung hat und noch nie zuvor einen Kühler montiert hat, der wird hier ein Problem haben.

Daten

Details

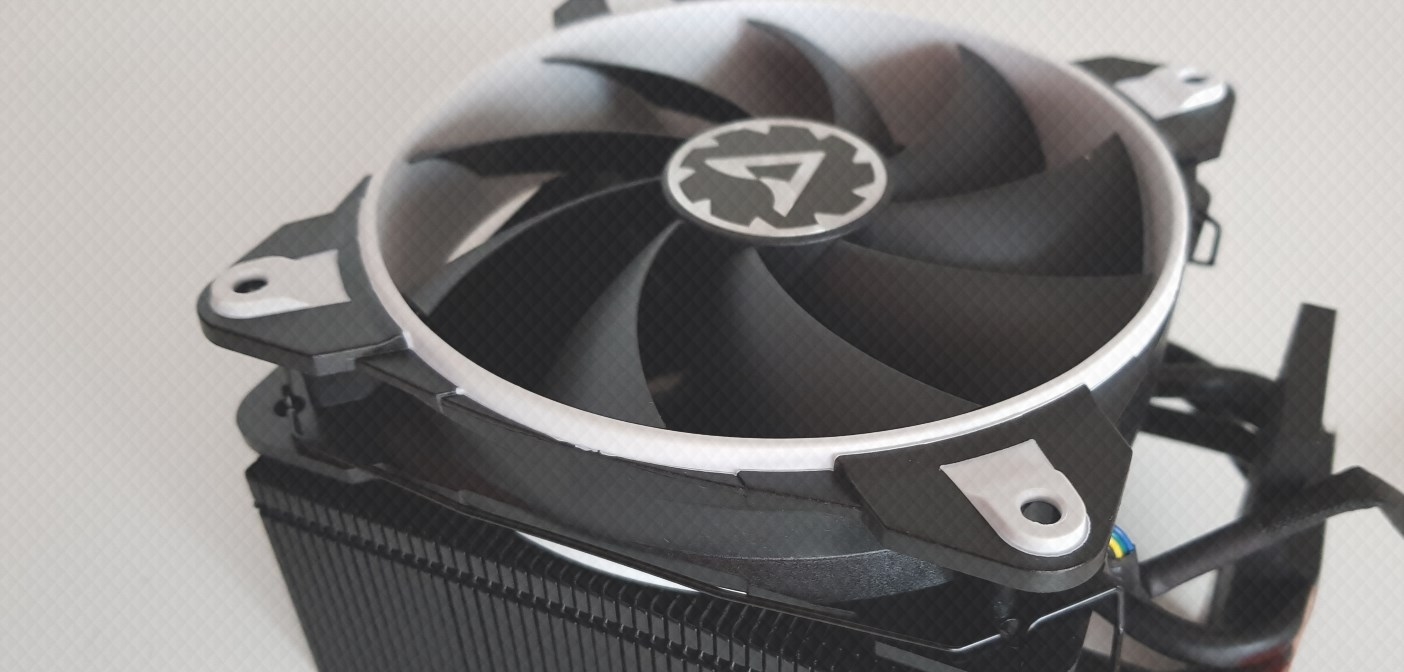

Auf dem Freezer 33 eSports ONE erblicken wir den uns bekannten BioniX F120 Lüfter. Den CPU Kühler gibt es mit allen Farbvarianten dieses Lüfters. Er verfügt über einen besonders laufruhigen Motor mit einem breiten Drehzahlbereich von 200 bis 1.800 U/Min. Der Lüfter ist über zwei Klammern aus Draht bereits auf dem Kühler befestigt. Der Kühler selbst ist schwarz lackiert und besteht aus 49 Finnen aus Aluminium. Die vier Heatpipes bestehen aus Kupfer und sind im Durchmesser 6 mm dick. Die Qualität der Lackierung sowie die des Materials ist einwandfrei, scharfe Kanten finden wir nicht.

Zur Seite hin ist der Kühler dicht, so kann der Luftzug gut in die gewünschte Richtung wehen. Da der Kühlkörper mit verbautem Lüfter nur 88 mm dick ist, gibt es später auch keine Probleme mit höheren Arbeitsspeicher.

An der Auflagefläche liegen die blanken Kupfer-Heatpipes später direkt auf dem Prozessor auf. Über der Auflagefläche ist ein massives Stück Aluminium vorhanden – über dieses wird der Kühler später mit der Halterung verschraubt. Vom Lüfter geht ein mit Gewebe ummanteltes Kabel ab. Es endet in zwei 4 Pin PWM Steckern, einer dient dem Anschluss am Mainboard, der andere ist für den Anschluss eines weiteren Lüfters angedacht.

Auf der Rückseite können wir gut zwischen die Kühlfinnen schauen. Die Heatpipes sind in einem großen Abstand zueinander angeordnet, das verspricht eine optimale Wärmeübertragung. Die Beschichtung der Finnen soll laut Arcitc für eine spezielle Oberflächenstruktur sorgen. Dadurch sollen dann kleine Turbolenzen entstehen, was wiederum die Kühlleistung erhöhen soll.

Praxis

Testsystem

Einbau

Zur Montage befestigen wir die beiden seitlichen Montageplatten am Kühler. Anschließend positionieren wir die Backplate unter dem Mainboard, bringen die Wärmeleitpaste auf und setzen den Kühler auf den Prozessor. Nun können wir den Kühler über vier Schrauben mit den Gewinden der Backplate verschrauben. Das geht bei ausgebautem Mainboard sehr leicht. Der Versuch, den Kühler bei verbautem Mainboard zu platzieren ist zwar möglich, allerdings recht fummelig. wir haben den Eindruck, dass uns eine dritte Hand fehlt. Gut dagegen ist der Platz zum Arbeitsspeicher. Ist der Heatspreader des Arbeitsspeichers nicht ganz so breit, gibt es auch keine Probleme mit dem Platz.

Temperaturtests

Für die Temperaturtests haben wir den Lüfter auf drei verschiedenen Drehzahlen durch vier verschiedene Szenarios geschickt. Die Temperaturen ermitteln wir über die Sensoren auf dem Mainboard und vergleichen diese mit den Temperaturen, die wir mit einem Infrarotthermometer direkt am Sockel abnehmen. Wir lassen jedes Szenario 30 Minuten lang durchlaufen und lassen den Prozessor bevor wir das nächste Szenario beginnen auf die Idle-Temperatur abkühlen. In unseren Tests verhielt sich der verbaute Lüfter sehr ruhig, das gilt für den Lauf und für die Geräuschentwicklung. Auf der maximalen Drehzahl ermitteln wir eine Lautstärke von 32 dBA – aber dies auch nur unter Volllast. Im Alltag ist der Lüfter nicht aus dem System herauszuhören. Trotz des leisen Betriebs kühlt der Freezer 33 eSports ONE unseren i5 sehr gut.

Kleine Lüfterkunde

Arctic schreibt in der Bedienungsanleitung des Kühlers, dass dieser am besten über die PWM Funktion des Mainboards gesteuert werden soll. Das ergibt Sinn, denn der Hauptvorteil von PWM ist die Möglichkeit niedrigere Umdrehungsgeschwindigkeiten und damit Lautstärken zu realisieren.

Dies ist darin begründet das Lüfter eine sogenannte „Anlaufspannung“ benötigen. Diese liegt bei den meisten Lüftern im Bereich um 5V, weshalb nur wenige Lüftersteuerungen unterhalb dieser Spannung funktionieren. Sind die Lüfter einmal angedreht, können sie auch unterhalb der Anlaufspannung geregelt werden. Dies muss aber manuell oder über bestimmte Software geregelt werden. Einige Mainboards lassen alle Lüfter beim Bootvorgang kurz voll (12V) anlaufen. Damit entfällt das Problem.

Da PWM-Lüfter immer mit Maximalspannung (i.d.R. 12V) laufen, können sie theoretisch ab 1U/min geregelt werden. Die Untergrenze wird aber praktisch durch die Frequenz geregelt – je höher die Frequenz, desto niedriger die minimale Geschwindigkeit.

Fazit

Arctic setzt beim Freezer 33 eSports ONE auf ein schlichtes Design ohne viel Schnickschnack oder Beleuchtung. Aufgepeppt wird der Kühler vor allem durch den zweifarbigen Lüfter, den es neben der uns vorliegenden Schwarz/Weiß-Variante auch noch in anderen Farben gibt. Die derzeitige unverbindliche Preisempfehlung des Herstellers liegt bei 29,99€, das sind nur 5 Euro mehr als die Grundversion des Freezer 33 – aber die lohnen sich. Wir vergeben 7,9 von 10 Punkten.

Pro:
+ Gute Verarbeitung
+ Schlichtes Design
+ Mit dem guten BioniX F120 Lüfter
+ Im Alltag sehr leise
+ Nur 5 € teurer als die normale Version des Freezer 33
+ Gutes Preis-/Leistungsverhältnis
+ 10 Jahre Garantioe

Kontra:
– Montage bei eingebautem Mainboard etwas fummelig

Wertung: 7,9/10
