Die schwedische Firma Fractal Design ist seit vielen Jahren für ihre qualitativ hochwertigen Gehäuse bekannt. Diese eher konservativen Gehäuse konnten aber mit viel Platz im Innenraum durch innovative Designs sowie einem leisen Betrieb überzeugen. Mit der Vektor Serie beschreitet Fractal Design nun neue Wege. Mit viel Glas, einer ARGB Beleuchtung und einem atypischen Design unterscheidet sich das Vektor RS deutlich von seinen Vorgängern. Aber trotz der großen Veränderungen bleibt Fractal Design auch alten Konzepten treu. Wir haben die Möglichkeit bekommen, uns das Fractal Design Vektor RS Dark Blackout genauer anzuschauen.

Bevor wir mit unserem Test beginnen, danken wir unserem Partner Fractal Design für die freundliche Bereitstellung des Testmusters.

Verpackung, Inhalt, Daten

Verpackung



Geliefert wird das Vektor RS in einem braunen Karton. Der Karton besteht aus sehr stabiler Wellpappe, um das Gehäuse ausreichend beim Transport gegen Beschädigungen zu schützen. Auf der Vorderseite nimmt der große Fractal Design Schriftzug links oben die Hälfte der Breite des Kartons ein. Daneben auf der rechten Seite ist der Name des Gehäuses zu sehen. In der Mitte befindet sich eine große sehr detaillierte Abbildung des Vektor RS mittig auf dem Karton. Darunter ist das Logo von Fractal Design, ein Eiskristall und der Link zur Webseite ebenfalls abgebildet. Ein roter Aufkleber mit der Kennzeichnung für Glas und ein weiterer mit der Gehäusefarbe befindet sich ebenfalls auf der Vorderseite. Die Rückseite widmet sich komplett den Features des Vektor RS. Darauf zu sehen ist eine nummerierte Explosionszeichnung des Gehäuses mit allen abnehmbaren Einzelteilen und den zugehörigen Erklärungen in verschiedenen Sprachen. Auch hier finden wir wieder den Fractal Design Schriftzug und die Gehäusebezeichnung.



Auf der rechten Seite sind zwei Tabellen abgebildet. Die erste Tabelle enthält die technischen Daten (Product Specification) des Gehäuses. Die zweite Tabelle (Cooling System) informiert über die Einbaumöglichkeiten für Lüfter, die vorhandenen Staubfilter, die möglichen Radiatorgrößen von Wasserkühlungen sowie die im Lieferumfang enthaltenen Lüfter. Darunter ist der Eiskristall und ganz oben der Gehäusename zu finden. Auf der linken Seite ist erneut der Schriftzug Fractal Design und der Gehäusename zu erkennen. In der Mitte ist eine große Zeichnung von der Seitenansicht des geöffneten Gehäuses abgebildet. Unter der Zeichnung befindet sich noch ein Aufkleber mit der Gehäusefarbe.



Als Nächstes schauen wir uns den Karton von innen an. Im Inneren finden wir das in einer Plastikhülle zwischen zwei großen Styroporblöcken gut verpackte Vektor RS Gehäuse sowie einen schmalen länglichen Karton mit dem Zubehör.

Lieferumfang



Neben dem Gehäuse selbst, finden wir das übliche Zubehör wie Kabelbinder, Schrauben und die gut geschriebene Anleitung in verschiedenen Sprachen. Außerdem befindet sich im Zubehör noch ein Umbausatz für das Gehäuse Top samt Lüfterrahmen und Staubschutzfilter. Damit ist es möglich zusätzliche Lüfter oder einen Radiator in das Gehäuse Top einzubauen. Weiteres Zubehör (Link) kann separat hinzugekauft werden.

• 1x Anleitung
• 4x Gehäuseschrauben (Netzteil)
• 15x Mainboardschrauben
• 24x 3,5“ Laufwerksschrauben
• 4x Rändelschrauben
• 32x 2,5“ Laufwerksschrauben
• 4x Gehäuseschrauben (Top)
• 24x Laufwerksdämpfer (Entkoppelung)
• 1x Mainboard Abstandshalterschrauben
• 1x Abstandshaltertool
• 1x Lüfterdeckel (Top)
• 1x Lüfterhalterung (Top)
• 1x Staubfilter (Top)
• 1x Adjust R1 RGB Controller
• 6x Kabelbinder

Technische Daten

Details

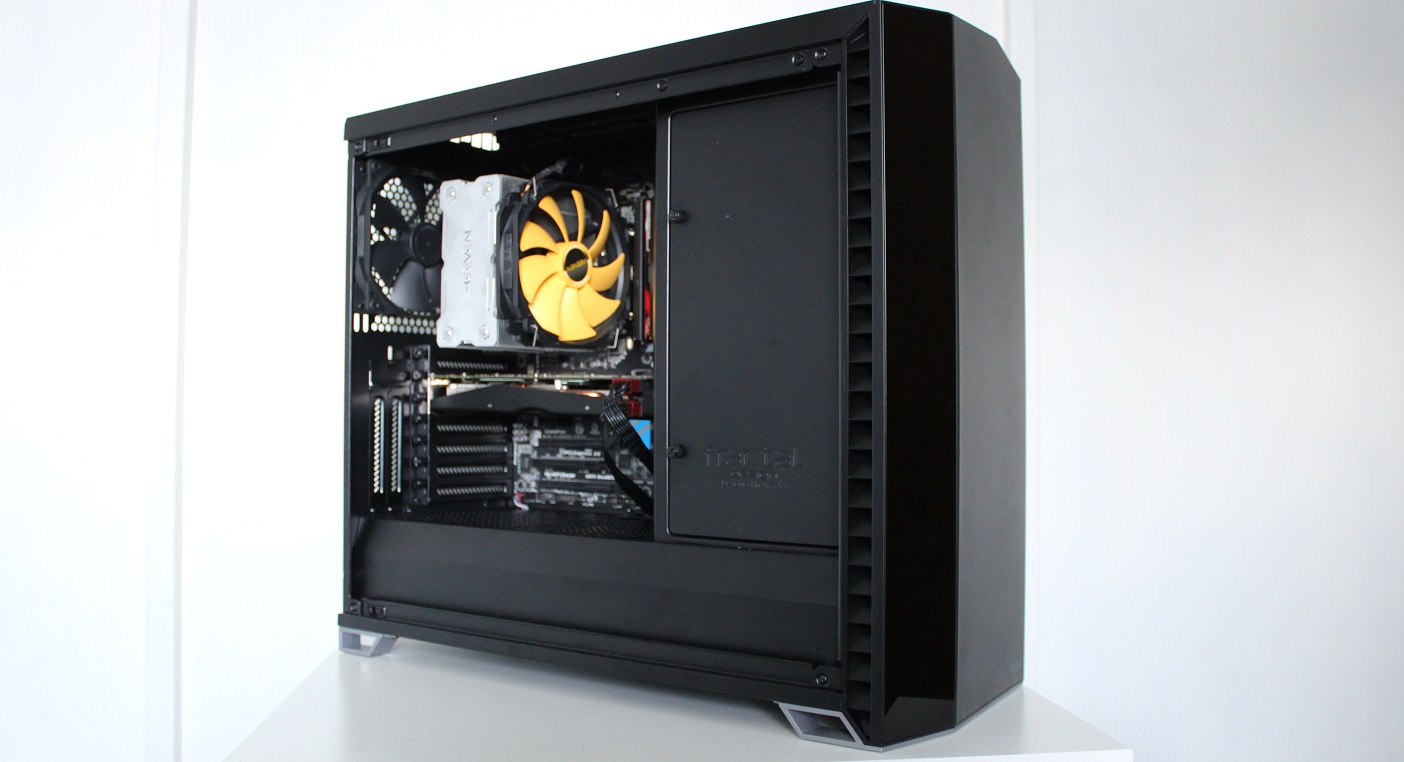

Nachdem wir das Vektor RS vollständig ausgepackt haben, schauen wir uns das Gehäuse einmal genauer an. Sofort zu Beginn fällt uns die markante Front sowie die hervorragende Verarbeitung auf. Vor allem durch die asymmetrische Form. Die Front besteht eigentlich aus drei Teilen. Auf der linken Seite sehen wir einen schmalen Glasstreifen und auf der rechten Seite einen breiteren Stahlstreifen. Diese beiden Elemente werden durch einen ARGB Streifen verbunden. Genau diese markante Form wird auch auf dem Top konsequent weiter fortgeführt. Auf der linken Seite befindet sich ein großes Glasfenster, welches die komplette Länge des Gehäuses einnimmt und gleichzeitig die Sicht auf das Innere frei gibt. Rechts daneben verläuft ein schmaler Stahlstreifen. Vorne auf diesem Stahlstreifen finden wir auch die Bedienelemente. Das sind, der Powerschalter mit eingelassener HDD-LED, zwei USB 3.0 Anschlüsse, einen USB Type-C 3.1, die Buchsen für Audio In/Out sowie den Reset-Taster. Zwischen dem Glas- und Stahl-Top finden wir auch wieder den ARGB Streifen, der diese beiden Elemente trennt.





Die linke Seite besteht aus Tempered Glas. Dadurch kommt das Innenleben besonders zur Geltung. Das Seitenteil wird mit zwei Rändelschrauben von hinten am Gehäuse befestigt. Auf der rechten Seite befindet sich ein schlichtes Seitenteil aus Stahl. Von innen wird das Seitenteil mit einer großen Bitumenplatte gedämmt, die auch gleichzeitig Vibrationen verhindern soll. Auch das Seitenteil auf der rechten Seite wird vom zwei Rändelschrauben gehalten.




Die Rückseite ist bis auf die 2 zusätzlichen vertikalen Slotblenden und die oben angebrachten Öffnungen zur Belüftung, aufgebaut wie auch andere Gehäuse. Es gibt 7 Slots für die Grafikkarte und weitere Erweiterungskarten. Darüber befindet sich die sich die Aussparung für das I/O-Shield des Mainboards und links daneben Öffnungen für einen Gehäuselüfter. Das Netzteil wird ganz unten eingebaut. Die Unterseite nimmt neben den kleinen Standfüßen, welche mit Gummi versehen wurden um Kratzer zu verhindern, ein großer Staubfilter ein, der von vorne bis hinten verhindern soll, dass Staub in das Gehäuse eindringt.




Als Nächstes kommen wir zu den innen Werten des Vektor RS Gehäuses. Wir beginnen wieder mit der Front. Die Front kann mit einem dezenten Ruck nach vorne hin abgezogen werden. Nachdem wir die Front abgezogen haben, gibt diese uns die Sicht auf 2 vormontierte Dynamic X2 GP-14 Lüfter frei. Es ist möglich, darunter einen weiteren Lüfter zu installieren. Außerdem sehen wir noch eine Platine mit einem Kontaktfeld. Über dieses Kontaktfeld wird der ARGB Streifen gesteuert. Der Staubfilter lässt sich ebenfalls vorne herausziehen, nachdem die Front entfernt wurde.




Schauen wir uns die Front mal etwas genauer an. Die Rückseite der Front besteht aus Kunststoff. An den beiden Seiten befinden sich die Lufteinlässe. Durch die besondere Anordnung der Auslässe soll die Lautstärke gemindert werden ohne das es sich negativ auf die Belüftung des Gehäuses auswirkt. Auf jeder Seite befinden sich Staubfilter vor den Lufteinlässen. Diese lassen sich zur Reinigung ausbauen.




Der Innenraum des Vektor RS ist wie bei anderen Fractal Design Gehäusen optisch eher schlicht gehalten, aber hat trotzdem einiges zu bieten. Der Innenraum ist in 3 Zonen aufgeteilt. In der ersten Zone auf der linken Seite befindet sich der Mainboard Tray. Dort können Mainboards bis zu einer Breite von 285 mm (EATX) eingebaut werden. Auf dem Tray befindet sich eine große Aussparung um auch zu einem späteren Zeitpunkt den Kühler austauschen zu können, ohne das Mainboard ausbauen zu müssen. Auf dem Tray sind ebenfalls 4 Kabeldurchführungen vorhanden, um eine einfache und saubere interne Verkabelung zu gewährleisten. 2 Kabeldurchführungen sind oben auf dem Tray zu finden und 2 große befinden sich rechts.




Eines der Highlights des Vektor RS befindet sich in der zweiten Zone. Rechts neben dem Mainboard hinter einer schwarzen Blende versteckt sich der große Laufwerkskäfig. Dieser Käfig kann bis zu 11 Laufwerke aufnehmen. Im Lieferumfang enthalten sind 6 Montageschienen. Mithilfe dieser Montageschienen lassen sich bis zu 6 2,5“ bzw. 3,5“ Festplatten einbauen. Der Laufwerkskäfig lässt sich aber auch versetzen bzw. ausbauen um Platz für eine Wasserkühlung zu schaffen. Nach dem Ausbau des Käfigs ist es möglich, einen Radiator mit einer Größe vom max. 280/360 mm in der Front zu verbauen. Allerdings können dann nur noch 2 3,5“ Festplatten (vertikal auf der Rückseite) eingebaut werden. Durch den Umbau wirkt das Vektor RS im Innenraum um einiges größer.




In der dritten Zone befindet sich eine durchgängige Abdeckung. Unter dieser Abdeckung wird das Netzteil eingebaut. Zusätzlich sind hier noch Möglichkeiten für die Montage weiterer Lüfter vorhanden. Um auch hier eine gute Belüftung zu gewährleisten, befinden sich auf der Abdeckung zusätzliche Lüftungsschlitze. Neben den Lüftungsschlitzen sind außerdem noch eine Kabeldurchführung und zwei Montagemöglichkeiten für SSDs auf der Abdeckung vorhanden.




Auf der Rückseite finden wir rechts hinter dem Mainboardtray zwei Montageschienen für SSDs. Diese Schienen können ebenfalls genutzt werden, um die SSDs vorne auf der Abdeckung zu montieren. Wurde der Festplattenkäfig umgebaut, können zwei 3,5“ Festplatten vertikal auf der Rückseite eingehängt. Bei vorhandenem Festplattenkäfig lassen sich von der Rückseite die Festplatten in den Käfig einbauen. Ebenfalls auf der Rückseite des Trays befindet sich ein weiteres Highlight, der Nexus+ Smart Hub. Über diesen Hub lassen sich 9 Lüfter (6x 3 Pin und 3x PWM) direkt über das Mainboard steuern. Unter dem Tray ist der Raum für das Netzteil zu sehen. Von hier aus ist die komplette Verkabelung über die Rückseite möglich.




Ein weiteres Highlight des Vektor RS ist der Adjust R1 RGB Controller. Mit dem Controller ist es möglich, die Beleuchtung direkt zu steuern. Dies ist von Vorteil, wenn das Mainboard keine eigene Steuerung hat. Der Controller bietet die Möglichkeit verschiedene Farben, Farbzyklen und Effekte einzustellen. Um die Effekte zu ändern muss allerdings das Gehäuse geöffnet werden. Zusätzlich werden aber auch die RBG Systeme Mystic Light, Aura Sync, RGB Fusion und Polychrome Sync unterstützt. Damit lässt sich die Beleuchtung direkt über das Mainboard steuern.

Praxis

Der Einbau unseres Testsystems funktioniert ohne Probleme, da das Vektor RS im Innenraum sehr viel Platz bietet. Beim Einbau von Wasserkühlungen ist zu beachten ob die Wasserkühlung in das Top oder die Front eingebaut werden soll. Erfolgt die Installation in das Top sollte der Umbau des Tops vorher erfolgen. Beim Einbau in der Front muss vorher der Festplattenkäfig versetzt werden. Sehr positiv aufgefallen ist, dass alle 3,5“ Laufwerke auf den Schlitten entkoppelt sind, um Vibrationen zu vermeiden. Vor dem Einbau der Grafikkarte muss auf die Abmessungen der Karte geachtet werden. Mit installiertem Festplattenkäfig darf die maximale Länge 300 mm betragen. Wird der Käfig versetzt, sind Grafikkarten mit einer Länge bis zu 440 mm möglich, wenn eine Wasserkühlung im Top installiert wurde.

Kommen wir nun zu dem Top Highlight des Vektor RS Gehäuses. Um in das Top eine Wasserkühlung bzw. weitere Lüfter einbauen zu können, muss hier das Glas gegen eine Lochblechplatte getauscht werden. Der Satz für den Umbau besteht aus einem Lochblech, einem Montagerahmen sowie einem weiteren Staubfilter. Dieser Umbausatz liegt wie schon zuvor genannt dem Lieferumfang des Gehäuses bei und muss also nicht extra hinzugekauft werden. Durch den Umbau erhält das Vektor RS eine ganz andere Optik.

Fazit

Für ca. 185€ bekommt man ein gut durchdachtes und qualitativ hochwertig verarbeitetes Gehäuse. Beim Vektor RS sind die Erfahrungen aus anderen Gehäuseserien eingeflossen. Durch diese konstante Weiterentwicklung ist eine hohe Flexibilität im Innenraum entstanden. Der Innenraum mit seinen großen Staubfiltern vorne, unten und optional oben bietet die Möglichkeit zum Einbau vieler Laufwerke oder den Einbau einer Full Custom Wasserkühlung. Durch das ungewöhnliche und trotzdem schlichte Design wird das Fraktal Design Vektor RS zu einem echten Hingucker. Die steuerbare aRGB Beleuchtung und die sehr leisen Lüfter werten das Gehäuse zusätzlich noch einmal auf. Das Fractal Design Vektor RS wird in 2 Varianten angeboten. Diese sind das Vektor RS Dark Blackout mit Dark Tempered Glas und das Vektor RS Blackout mit Tempered Glas. Von uns bekommt das Fractal Design Vektor RS 9 von 10 Punkten und damit auch eine klare Empfehlung.

Pro:
+ Ungewöhnliches Design
+ ARGB Beleuchtung
+ Hochwertige Verarbeitung
+ Modularer Innenraum
+ Zusätzliches Top

Kontra:
– ARGB Steuerung liegt innerhalb des Gehäuses

Wertung: 9/10
