Alphacool, einer der Spezialisten für Wasserkühlungskomponenten, stellt mit der Alphacool Core Distro Plate eine universale Distro Plate vor. Diese ist in den Größen 240 mm und 360 mm erhältlich. Zusätzlich kann die Position der Anschlüsse (links oder rechts) an der Distro Plate ausgewählt werden. So sollte die Distro Plate sich für die meisten Gehäuse mit einem vertikalen Lüfter- bzw. Radiatorplatz in der entsprechenden Größe eignen. Wir haben von Alphacool die Alphacool Core Distro Plate 360, sowie zusätzlich die neue Alphacool VPP Apex Pumpe erhalten, um diese für euch Testen zu können.
Verpackung, Inhalt, Daten
Verpackung
Die Alphacool Core Distro Plate 360 wir in einer braunen Kartonage geliefert. Auf dieser ist allseitig eine technische Zeichnung der Alphacool Core Distro Plate 360, samt Bemaßungen sowie das Hersteller- und Typenlogo aufgedruckt. Auf der Vorderseite befindet sich zusätzlich ein Aufkleber mit der genauen Bezeichnung des Artikels (in unserem Fall “Alphacool Core Distro Plate 360 Right for VPP/D5“) und einer Auflistung des Lieferumfangs.
Im Inneren befindet sich die Alphacool Core Distro Plate, sicher verpackt in einer schwarzen Luftpolsterfolie. Auf dieser liegt ein Faltblatt mit den technischen Daten, sowie einer Kurzanleitung. Das Montagezubehör ist seitlich von dieser in einer separaten kleinen, schwarzen Kartonage untergebracht.
Inhalt
Im Lieferumfang befindet sich die Alphacool Core Distro Plate, sowie entsprechendes Montagezubehör, dies besteht im Einzelnen aus:
- 4 Stück M4 x 22 Schrauben (zur Pumpenmontage)
- 1 Stück M4 Sechskantschlüssel
- 5 Stück Verschlussstopfen (vormontiert)
- 1 Stück Push-Pin Montage Set
- 1 Stück aRGB Adapter
Daten
| Technische Daten – Alphacool Core Distro Plate 360 | |
|---|---|
| Abmessungen (L x B x H) | 360 x 125 x 42 mm |
| Material | Acryl |
| Volumen | 309 ml |
| Pumpenkompatibilität | D5 / VVP |
| Anschlüsse | 10x G1/4″ Innengewinde / 1x Drainport |
| Maximale Arbeitstemperatur | 60 °C |
| Druckgetestet | 0,8 Bar |
| Anzahl digital aRGB LEDs | 18 |
| Spannung digitial aRGB LEDs | 5 V |
| Stromanschluss digital aRGB | 3-Pin JST + 3-Pin 5 V |
| Gewicht | 1840 g |
| Farbe | transparent |
Details
Bereits beim Auspacken der Alphacool Core Distro Plate spürt man eine gewisse Wertigkeit. So verfügt die Distro Plate über verchromte gewindehülsen an den Anschlüssen. Diese sorgen nicht nur für einen hochwertigen Gesamteindruck, sondern schonen auch das Material im Vergleich zu den sonst häufig anzutreffenden Gewindebohrungen, welche direkt in das Acryl geschnitten sind. In diesen Gewindehülsen sind bereits vier Verschlussschrauben vorinstalliert und die Distro Plate somit für den Anschluss an einen CPU-, sowie einen GPU- Kühlblock vorbereitet.
Auch die übrige Verarbeitung ist hervorragend. Die Kanten sind sauber gearbeitet und verfügen über fase, sodass keine scharfen Kanten entstehen. Die Bohrungen und Gewindegänge sind ordentlich und auf den Punkt genau in das Acryl eingebracht. Die Aufnahme für die Pumpe ist auch bereits werkseitig mit einer Dichtung versehen, dies sollte eine schnelle Montage ermöglichen. Von der Pumpenaufnahme verläuft eine Bohrung an den gegenüberliegenden Rand der Alphacool Core Distro Plate und kann dort als Anschluss für einen Ablauf genutzt werden. Werkseitig ist hier ein weiterer Verschlussstopfen verbaut.
Praxis
Testsystem
| Testsystem | |
| Prozessor | AMD Ryzen 5 3600X |
| Mainboard | GIGABYTE B450 Aorus M |
| Arbeitsspeicher | 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16 |
| Grafikkarte | GIGABYTE Geforce GTX 1650 SUPER WINDFORCE OC 4 GB |
| Speicher | 1x 500 GB Crucial BX100 |
| Kühlung | Kühlblock: RAIJINTEK FORKIS PRO RBW Radiator: RAIJINTEK CALORE ELITE CA360 Lüfter: 3x RAIJINTEK EOS 12 RBW ADD-3 Fittings: RAIJINTEK Kupferfittings G1/4″ – 14 mm Hardtube: Alphacool Eisrohr 14/11mm PETG Reservoir: Alphacool Core Distro Plate 360 Right for VPP/D5 Pumpe: Alphacool Apex VPP Pump |
| Netzteil | FSP DAGGER PRO 650W |
| Gehäuse | Lian Li O11 DYNAMIC EVO |
Montage
Wir beginnen mit der Montage der Alphacool VPP Apex Pumpe. Die gelingt, wie der erste Eindruck schon vermuten ließ, sehr einfach. Es sind lediglich die vier Schrauben, welchen die Pumpenhalterung an der Distro Plate fixieren, zu lösen. Danach kann die Pumpe einfach in die entsprechende Aussparung der Alphacool Core Distro Plate eingelegt werden und mit Hilfe der Pumpenhalterung an dieser fixiert werden.
Zur Befestigung im Gehäuse ist nun die Montage des sogenannten Push Pin Montage-Sets erforderlich. Dieses besteht zum einen aus Plastikhülsen, welche mittels Schrauben an die Distro Plate geschraubt werden. Zum anderen aus Schrauben mit einem speziellen Pin-Kopf, welche wahlweise an das Gehäuse oder auf einen Radiator geschraubt werden können. Sind diese montiert, kann die Alphacool Core Distro Plate über die montierten Plastikhülsen auf diese Pins aufgeschoben werden.
Durch diese praktische und zugleich einfache Montageart ist der Einbau in das Gehäuse schnell erledigt, sodass wir uns als nächstes den Anschlüssen widmen können.
Dabei montieren wir zuerst ein 90° Eckverbinder mit einem aufgeschraubten Kugelventil welches zusätzlich durch eine Alphacool Eiszapfen Verschlussschraube gesichert wird. Um die Dichtigkeit der Verbindung sicherzustellen, befüllen wir die Distro Plate bereits teilweise.
Anschließend montieren wir die Fittings in die entsprechenden Anschlüsse. Hierbei können die unteren vier Anschlüsse genutzt werden, um eine wassergekühlte Grafikkarte (auch mehrere GPUs im SLI-Verbund) zu versorgen. In diesem Fall werden die beiden direkt darüberliegenden Anschlüsse verwendet, um den Rücklauf der GPU aufzunehmen und diesen der CPU zuzuführen. Da in unserem Testsystem keine wassergekühlte Grafikkarte zum Einsatz kommt, Verbinden wir den vierten Anschluss direkt mit dem CPU Kühler und diesen direkt mit dem zweiten Anschluss (von oben gesehen). Der oberste Anschluss dient uns schließlich als Zulauf zum Radiator, während der linke Anschluss am oberen Ende der Alphacool Core Distro Plate dem Rücklauf des Radiators aufnimmt und damit den Kreislauf schließt. Alle übrigen Anschlüsse verschließen wir mit Verschlussstopfen.
Nun folgt der wohl aufwendigste Teil des Einbaus, das Biegen und anschließende Montieren der Hardtubes. Hier kann die Distro Plate punkten, da durch die zahlreichen und gut verteilten Anschlüsse maximal drei Biegungen je Rohr nötig sind. Dieser Aufwand kann durch den Einsatz von Winkelfittings noch deutlich reduziert werden. So sind in unserem Fall nur maximal zwei der aufwendigen und zeitraubenden Biegungen je Rohr nötig und damit die Montage schnell erledigt.
Als letzten Schritt befüllen wir den Ausgleichsbehälter über den Fillport (mittlerer Anschluss am oberen Ende der Distro Plate) komplett. Durch die Höhe der Flüssigkeitssäule gelangt die Kühlflüssigkeit dabei bereits in die Rohre und flutet diese größtenteils, sodass sich nach dem Befüllen kaum noch Luft in diesen befindet. Das große Volumen der Alphacool Core Distro Plate 360 von 309 ml sorgt dafür, dass sich nach dem Start der Alphacool VPP Apex Pumpe und der damit verbunden kompletten Flutung der Kühlungskomponenten und des Radiators noch genug Flüssigkeit im Ausgleichsbehälter befindet und die Pumpe zumindest nicht trockenläuft. So können wir den Ausgleichsbehälter schnell erneut bis zum unteren Rand des Fillports füllen und diesen Verschließen.

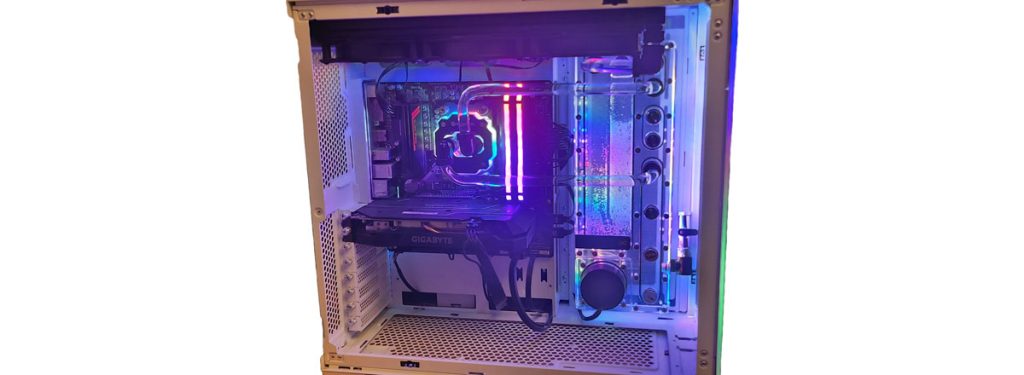

Der Einbau der Distro Plate gestaltet sich wesentlich einfacher als gedacht und sorgt dabei, bedingt durch die einfachere Montage der Hardtubes, für einen insgesamt deutlich schnelleren und einfacheren Aufbau einer Custom Wasserkühlung. Die klare Optik mit dem dezenten Alphacool Logo und den verchromten Anschlüssen, sowie die ansprechende aRGB Beleuchtung sorgen zusätzlich dafür, dass die Alphacool Core Distro Plate zugleich ein optisches Highlight im PC darstellt.
Fazit
Die Alphacool Core Distro Plate in der von uns getesteten 360 mm Version ist aktuell für bereits 197,98 Euro erhältlich. Damit gehört die Alphacool Core Distro Plate zu den günstigeren am Markt erhältlichen Distro Plates und kann dabei noch mit einer hervorragenden Verarbeitung, einer sehr einfachen Montage, sowie wie einer tollen Optik punkten. Aus diesen Gründen erhält die Alphacool Core Distro Plate unsere Preis-/Leistungsempfehlung.
Pro:
+ Verarbeitung
+ Optik
+ einfache Montage
Kontra:
– N/A
