GIGABYTE RTX 2060 GAMING OC PRO 6G im Test – Reicht die RTX 2060 für Raytracing?

In diesem Test schauen wir uns die GIGABYTE RTX 2060 GAMING OC PRO 6G an und damit auch die aktuell kleinste Ausbaustufe eines Nvidia RTX-Grafikprozessors. Dieser wird unter der Bezeichnung TU-106 auf der RTX 2060 verbaut und hat weniger Cuda-, RT- und Tensor-Cores als auf einer RTX 2070, RTX 2080 oder RTX 2080 Ti. Neben dem Leistungsvergleich mit den größeren RTX-Grafikprozessoren, schauen wir uns vor allem das Design, die Lautstärke und die Temperaturen auf der GIGABYTE RTX 2060 GAMING OC PRO 6G an.

[​IMG]

An dieser Stelle möchten wir uns bei GYGABYTE für die Bereitstellung des Samples sowie für das in uns gesetzte Vertrauen bedanken.​


Verpackung, Inhalt, Daten



Geschützt wird die GIGABYTE RTX 2060 GAMING OC PRO 6G von einer sehr schönen Verpackung auf der wir neben der Produktbezeichnung auch ein abgebildetes Roboter Auge sehen können. Der untere rechte Rand wird sehr dominant vom GEFORCE RTX Logo eingenommen, unter dem wir in kleiner Schrift eine 2060 finden. Des Weiteren werden auf der Vorderseite einige Features umworben. Auf der Rückseite finden wir unter anderem einige Details über die verbaute Kühlung der Grafikkarte.




Gut geschützt finden wir in der Verpackung die GIGABYTE RTX 2060 GAMING OC PRO 6G in einer antistatischen Folie. Neben der Grafikkarte finden wir nur eine Treiber-CD im Lieferumfang. Diese ist allerdings unserer Meinung nach nicht mehr sinnvoll, da viele Gamer garkein DVD/CD-Laufwerk mehr verbaut haben. Ein USB-Stick wäre hier sinnvoller. Wir empfehlen den aktuellsten Treiber auf der GIGABYTE- oder NVIDIA-Homepage.

Technische Daten

[​IMG]


Da auf der GIGABYTE RTX 2060 GAMING OC PRO 6G die kleinste Ausbaustufe eines RTX-Grafikprozessors zum Einsatz kommt, vergleichen wir diesen mit den größeren Brüdern, die wir schon auf einigen anderen Grafikkarten im Einsatz sehen konnten. Zwar ist der GP102-Grafikprozessor nicht aufgelistet, dennoch war er mit Die-Größe von 471mm² der größte Ausbau der Pascal-Generation. Im Vergleich mit dem TU-106, der auf der RTX 2060 zum Einsatz kommt, ist dieser allerdings nicht mehr allzu groß. Vor allem in Anbetracht das der TU-106 der kleinste Turing-Chip mit Raytracing Feature ist. Neben der RTX 2060 wird der TU-106 auch auf RTX 2070 Grafikkarten verbaut. Allerdings kommen auf der RTX 2070 mehr Cuda-, RT- und Tensor-Cores zum Einsatz. Des Weiteren fehlen der RTX 2060 zwei Gigabyte Grafikkartenspeicher und dementsprechend auch etwas Speicherbrandbreite, da jeweils zwei Speicherchips mit jeweils 32bit wegfallen. Dementsprechend stehen der RTX 2060 nur 192bit zur Verfügung. Daraus resultiert eine Speicher-Bandbreite von 336 GB/s. Eine GTX 1060 hat hier nur 192 GB/s. Selbst eine GTX 1080 kommt nur auf 320 GB/s und das trotz 256bit Speicheranbindung. Die größeren RTX-Grafikprozessoren mit der Bezeichnung TU-104 und -102 liefern nochmal etwas mehr Cuda-, RT- und Tensor-Cores und eine schnellere Speicher-Bandbreite. Im Fall der RTX 2080 Ti nicht nur 2 Gigabyte mehr Speicher wie die RTX 2070 und 2080, sondern 5 Gigabyte.

Nice to Know: „Zwar handelt es sich bei den Cuda Cores augenscheinlich um Kerne, allerdings ist das nicht der Fall. Diese bestehen aus Integer 32, Floating Point und Tensor Einheiten (Cores). Diese bilden zusammen einen SM (Streaming Multiprozessor) in dem auch jeweils ein RT-Core (Einheit) integriert ist. Dieser lässt sich am ehesten mit einem Kern in einer CPU vergleichen, auch wenn hier und dort noch einige Unterschiede vorhanden sind. Eine RTX 2060 besitzt ganze 30 Streaming Multiprozessoren. “


Details



GIGABYTE verbaut auf dem Kühler der RTX 2060 GAMING OC PRO 6G drei 80mm große Lüfter, auf denen das GIGABYTE Logo zu erkennen ist. Der Kühler setzt neben den zahlreichen Lamellen auf vier Heatpipes die im direkten Kontakt mit der GPU stehen. Somit wird die Wärme von den Heatpipes an den Rest des Kühlers übertragen. Die GIGABYTE RTX 2060 GAMING OC PRO 6G ist 280mm lang, 116mm breit und 40mm hoch. Somit dürfte diese auch in kleine Gehäuse ein Zuhause finden. Des Weiteren wird auf der GIGABYTE RTX 2060 GAMING OC PRO 6G auch eine Backplate verbaut, auf der wir die GIGABYTE-Bezeichnung finden.



Wie wir sehen können benötigt die GIGABYTE RTX 2060 GAMING OC PRO 6G zwei freie Slots im Gehäuse. Der Kühler benötigt allerdings etwas weniger Platz. Der Kühler ist etwas länger als die Platine. Da es sich um eine RTX 2060 handelt, benötigt diese nur einen 8-Pin-PCI-Express-Stromanschluss. Somit kann die Grafikkarte insgesamt 225 Watt an Energie aufnehmen. Unter dem Stromanschluss weißt das GEFORCE RTX Logo noch einmal auf den verbauten Grafikprozessor hin. Das Design weiß nicht nur in vertikalen zu gefallen, sondern auch in der horizontalen.



Wie wir anhand der Seitenansicht sehen können, setzt GIGABYTE bei der RTX 2060 GAMING OC PRO 6G auf eine gute Kühlung der verwendeten Bauteile. Neben dem Speicher wird auch die Spannungsversorgung vom Kühler gekühlt. Bei der Spannungsversorgung werden nicht nur die MOSFETs gekühlt, sondern auch die Kondensatoren und Spulen. Darüber hinaus wird der Speicher und ein Teil der Spannungsversorgung auch von der verbauten Backplate gekühlt. Das ist in diesem Preissegment eher eine Ausnahme und damit sehr vorbildlich.




Für den Monitor(e) finden wir drei DisplayPort 1.4 und einen HDMI 2.0b Anschluss wieder. Ein USB-Type-C Anschluss ist allerdings nicht vorhanden.


Praxis

Testsystem
Mainboard ASUS ROG RAMPAGE VI EXTREME OMEGA
Prozessor INTEL CORE i7-7800X
Arbeitsspeicher 4x CORSAIR DOMINATOR PLATINUM RGB – DDR4 – 3600 MHz – 8 GB
Prozessorkühler Custom Wasserkühlung (EK Supreme EVO, Alphacool Eispumpe, 2 x MagiCool 360 Slim, 6 x Noiseblocker eLoop 120 Black Edition
Grafikkarte GIGABYTE RTX 2060 GAMING OC PRO 6G
M.2-SSD / SSD / Externe SSD SAMSUNG 960 EVO / CRUCIAL MX500 / SAMSUNG Portable SSD T5



Wir verbauen die GIGABYTE RTX 2060 GAMING OC PRO 6G auf einem ASUS ROG RAMPAGE VI EXTREME OMEGA. Beim Prozessor setzen wir auf einen INTEL CORE i7-7800X, der von einer Custom Wasserkühlung gekühlt wird. Insgesamt kommen 32GB Arbeitsspeicher von CORSAIR zum Einsatz.

RGB-Beleuchtung

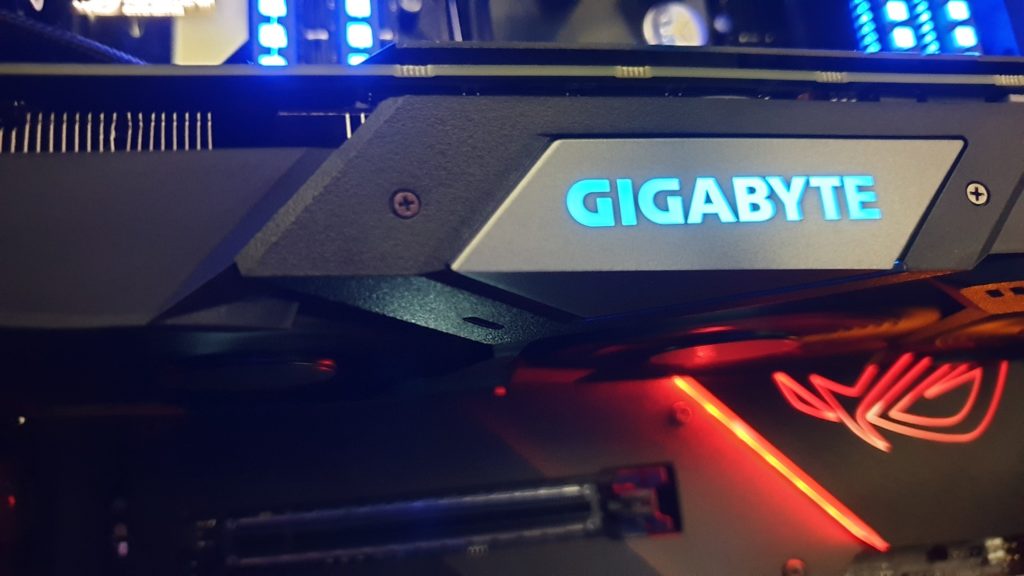

Auf der GIGABYTE RTX 2060 GAMING OC PRO 6G ist mittig eine RGB-Beleuchtung verbaut. Diese lässt den GIGABYTE Schriftzug erleuchten. Damit wir die RGB-Beleuchtung steuern können, benötigen wir die AORUS ENGINE Software. Diese finden wir in der aktuellsten Version auf der GIGABYTE Homepage. Mit dieser können wir recht einfach die RGB-Beleuchtung einstellen.

OC



Mit der AOURUS ENGINE können wir nicht nur die RGB-Beleuchtung steuern, sondern auch die Grafikkarte übertakten. Wir können die uns vorliegende RTX 2060 auf einen GPU-Takt von 2040 MHz übertakten, was einem plus von 90 MHz entspricht. Bei Grafikkartenspeicher erreichen wir sogar sehr gute 8200 MHz. Damit liegen wir 1200 MHz über dem Auslieferungszustand. Insgesamt steckt also noch ordentlich Potenzial in der GIGABYTE RTX 2060 GAMING OC PRO 6G und das obwohl die Grafikkarte von Haus aus schon etwas übertaktet ist. Je nach Güte der GPU und des Grafikkartenspeichers kann das OC-Potenzial variieren.

Benchmarks





In Battlefield 5 mit Maximalen Details und Ray Tracing auf niedrig zeigt sich das die RTX 2060 etwas zu schwach ist für dieses Setting. In Anbetracht des Preises schlägt sie sich aber gut. Mit Übertaktung sieht das Ganze schon anders aus und die GIGABYTE GeForce RTX 2060 GAMING OC PRO 6G ist fast so schnell wie eine RTX 2070. Mit DLSS steigen die FPS nochmals etwas an. Allerdings konnten wir das Ganze nicht testen, da sich nicht mit jeder Grafikkarte DLSS bei WQHD aktivieren lässt.





Mit Ray Tracing auf Ultra sinken die FPS nochmals etwas ab. Mit Übertaktung liegen wir auch hier fast wieder auf RTX 2070 Niveau.






Deutlich bessere FPS erreichen wir in Shadow of the Tomb Raider. Hier erreichen wir einen Durchschnitt von 60 FPS im integrierten Benchmark. Mit OC steigen die FPS um circa sechs Prozent an.






Trotz der extremen Grafikeinstellungen in War Thunder liegen die FPS der RTX 2060 GAMING OC PRO 6G in einem spielbaren Bereich. Hier messen wir den geringsten Unterschied zwischen Non OC und OC.





Der 3D Mark Timespy ist einer der beliebtesten Benchmarks. Wir testen das Ganze mit den Extremen Einstellungen und erreichen 3525 Punkte ohne OC. Mit OC liegen wir bei 3902 Punkten.





Beim 3D Mark Port Royal handelt es sich um den ersten Benchmark bei dem Ray Tracing zum Tragen kommt. Da die RTX weniger RT-Cores hat als die großen Geschwister erreichen wir mit 3900 Punkten etwas weniger Leistung wie mit einer RTX 2070, RTX 2080 und RTX 2080 Ti. Ganze 4268 Punkte und somit 368 Punkte mehr können wir mit Übertaktung verzeichnen.





Auch in Unigine Superposition liegt die RTX 2060 hinter den anderen Grafikkarten. Allerdings ist das nicht verwunderlich, da sie das kleinere Modell ist. Dennoch schlägt sie sich gut und kann auch hier mit OC Boden gut machen.


Lautstärke und GPU-Temperaturen





Ein riesen Vorteil den die GIGABYTE RTX 2060 GAMING OC PRO 6G hat, ist das sie dank des TU106 wenig Strom verbraucht und dementsprechend die Abwärme nicht sehr hoch ist. Daher erreichen wir im Spiel Shadow of the Tomb Raider eine Lautstärke von 26 dB(A) und dabei nur eine GPU-Temperatur von 67 °Celsius. Des Weiteren können wir kein Spulenfiepen feststellen. Sobald wir die Lüfter auf 100% Drehzahl stellen, steigt die Lautstärke auf 34 dB(A) an und die GPU-Temperatur sinkt um 7 °Celsius. Mit 34 dB(A) ist die GIGABYTE RTX 2060 GAMING OC PRO 6G zwar deutlich zu hören, aber immer noch leiser wie so manch anderer Kandidat bei diesen Einstellungen.


Stromverbrauch





Im Vergleich mit den größeren Grafikchips verbraucht die RTX 2060 weniger Strom, das liegt unteranderem an der geringeren Anzahl an Cuda-, RT- und Tensor-Cores. Im Idle liegt der Verbrauch allerdings nicht so weit auseinander.

Fazit

Bei der GIGABYTE RTX 2060 GAMING OC PRO 6G handelt es sich um eine solide Grafikkarte, die sich mit einem Preis von 380€ vor allem an Preisbewusste Gamer richtet. Des Weiteren bietet sie für diesen Preis einen Einblick in die Ray Tracing Technik. Allerdings können wir die Aktivierung von Ray Tracing aktuell nur bedingt empfehlen, da die FPS deutlich dadurch sinken. In Zukunft wird sich das allerdings noch entwickeln. In unseren Szenarien haben die 6 Gigabyte Grafikkartenspeicher ausgereicht, auch wenn wir nah an der Grenze waren. Die Lautstärke, Temperatur und der Stromverbrauch liegen in einem guten Bereich. Hier hat GIGABYTE gute Arbeit geleistet und einen guten Kühler und Backplate verbaut. Die Backplate hat nicht nur einen optischen Vorteil, sondern Kühlt einige Komponenten auch von der Rückseite aus wodurch die Temperaturen positiv beeinflusst werden.
Wir vergeben der GIGABYTE RTX 2060 GAMING OC PRO 6G 9.3 von 10 Punkten und damit erhält sie unsere Empfehlung.

PRO
+ Lautstärke
+ Backplate mit Kontakt zur Platine
+ Drei DP- und ein HDMI-Anschluss
+ Stromverbrauch

NEUTRAL
* Nur 6 GB Grafikkartenspeicher

KONTRA
– Leistung mit RayTracing

[​IMG]

Wertung: 9.3/10
