MSI GeForce RTX 2060 Gaming Z im Test

Heute befassen wir uns mit der GEFORCE RTX 2060 GAMING Z von MSI. Die GeForce RTX 2060 stellt derzeit das Einstiegsmodell bei Karten mit Raytracing-Unterstützung dar. RTX 2060 Grafikkarten starten derzeit bei knapp 340 Euro – das uns vorliegende Modell von MSI ist ab knapp 400 Euro erhältlich. Dabei bietet die MSI Karte den Twin Frozr 7 Kühler mit einer ansprechenden RGB Beleuchtung und einem um 150 MHz angehobenen Boost-Takt.


[​IMG]



Bevor wir mit unserem Test beginnen, möchten wir uns bei unserem Partner MSI für die freundliche Bereitstellung des Testmusters bedanken.​


Verpackung



Die MSI GEFORCE RTX 2060 GAMING Z kommt in einer dunklen Verpackung mit giftgrünen Designelementen. Auf der Vorderseite befinden sich neben einer Abbildung der Karte auch die Modellbezeichnung, das Herstellerlogo sowie unten links der übergroße GeForce RTX Schriftzug. Auf der Rück- und Unterseite sind Angaben zu den Features sowie die technischen Spezifikationen zu finden.


Daten


Technische Daten – GEFORCE RTX 2060 GAMING Z
Abmessungen
Gewicht
247 x 129 x 52 mm (L x B x H)
957 g
Architektur GPU
CUDA Cores
Tensor Cores
RT Cores
Textureinheiten
DIE Größe
Transistoren
Turing TU106
1.920
240
30
120
445 mm²
10,8 Mrd.
Basistakt
Boosttakt
1.365
1.830
Speicher
Speicherbus
Bandbreite
L2 Chache
6 GB GDDR6
192-Bit
336 GB/s
3 MB
TDP 190 Watt


Details



Kommen wir nun zum äußeren Erscheinungsbild der MSI GeForce RTX 2060 Gaming Z. Die Oberseite wird von einer futuristisch gestalteten Abdeckung dominiert. Hier finden die beiden TORX 3.0 Lüfter ihren Platz. Jeder Lüfter verfügt über einen Durchmesser von 85 mm und zusammen versorgen sie den darunter befindlichen Aluminiumkühlkörper mit frischer Luft. Die Rückseite wird von einer Backplate aus Aluminium abgedeckt. Auch sie ist mit den Öffnungen recht futuristisch gestaltet und wirkt auf uns nicht nur modern, sondern auch sehr wertig.




Die MSI GeForce RTX 2060 Gaming Z verfügt über die heute üblichen Anschlüsse wie sie auch auf dem Referenzdesign zu finden sind. Das sind drei DisplayPort1.4- und ein HDMI2.0-Anschluss, einen USB Typ-C Anschluss bietet die Grafikkarte leider nicht. Hier fällt auch auf, dass es sich hier um keine Dual-Slot Grafikkarte handelt, denn die Verkleidung ragt etwas über die Slotblende heraus.




In der Seitenansicht der MSI GeForce RTX 2060 Gaming Z können wir einen Blick auf die verbaute Kühlungslösung erhaschen. Zwei Blöcke an Kühlfinnen sind über vier 6 mm dicke Heatpipes miteinander verbunden und sollten so die Abwärme gut abführen. Die Abdeckung zieht sich hier auch ein wenig auf der Seite fort und verfügt über ein beleuchtetes Herstellerlogo sowie den eingeprägten GeForce RTX Schriftzug. Für die Stromzufuhr verfügt die Grafikkarte über einen 8-poligen Anschluss. Das Power Target ist bei dieser Karte mit einem maximalen Powerlimit von 200 ausgestattet, wohingegen das Referenzdesign mit 190 Watt auskommen muss.


Praxis
Testsystem

Testsystem
CPU Intel Core i9-7900X
CPU-Kühler Custom Wasserkühlung
Mainboard GIGABYTE AORUS X299 Gaming 7
RAM 4x 4 GB DDR4 – 3.200 MHz G.SKILL Ripjaws V
Netzteil Antec EDGE 650 Watt
Gehäuse be quiet! Silent Base 801
SSD Plextor m9pe(y) 512 GB


Wir verbauen die MSI RTX2060 Gaming Z auf einem Mainboard mit X299 Chipsatz, auf dem ein Intel Core i9-7900X zum Einsatz kommt. In unserem be quiet! Silent Base 801 sind drei 140 mm Lüfter in der Front und einer an der Rückseite montiert. So liegt die Grafikkarte genau im Airflow und wird optimal mit Luft versorgt.






Wir werfen mittels GPU-Z einen Blick auf die technischen Daten der Grafikkarte. Als Grafikchip kommt hier der in 12 nm gefertigte TU106 zum Einsatz. Die Grafikkarte verfügt über 1920 Shader und 6 GB GDDR6-Speicher, der mit einen 192-Bit an der GPU angebunden ist und mithilfe des Speichertakts von 1750 MHz eine Bandbreite von 336 GB/s erreicht. Der Standard-Takt ist mit 1750 und der Boost-Takt mit 1830 MHz angegeben. In der Realität wird die Karte aber noch etwas höher boosten.


Software

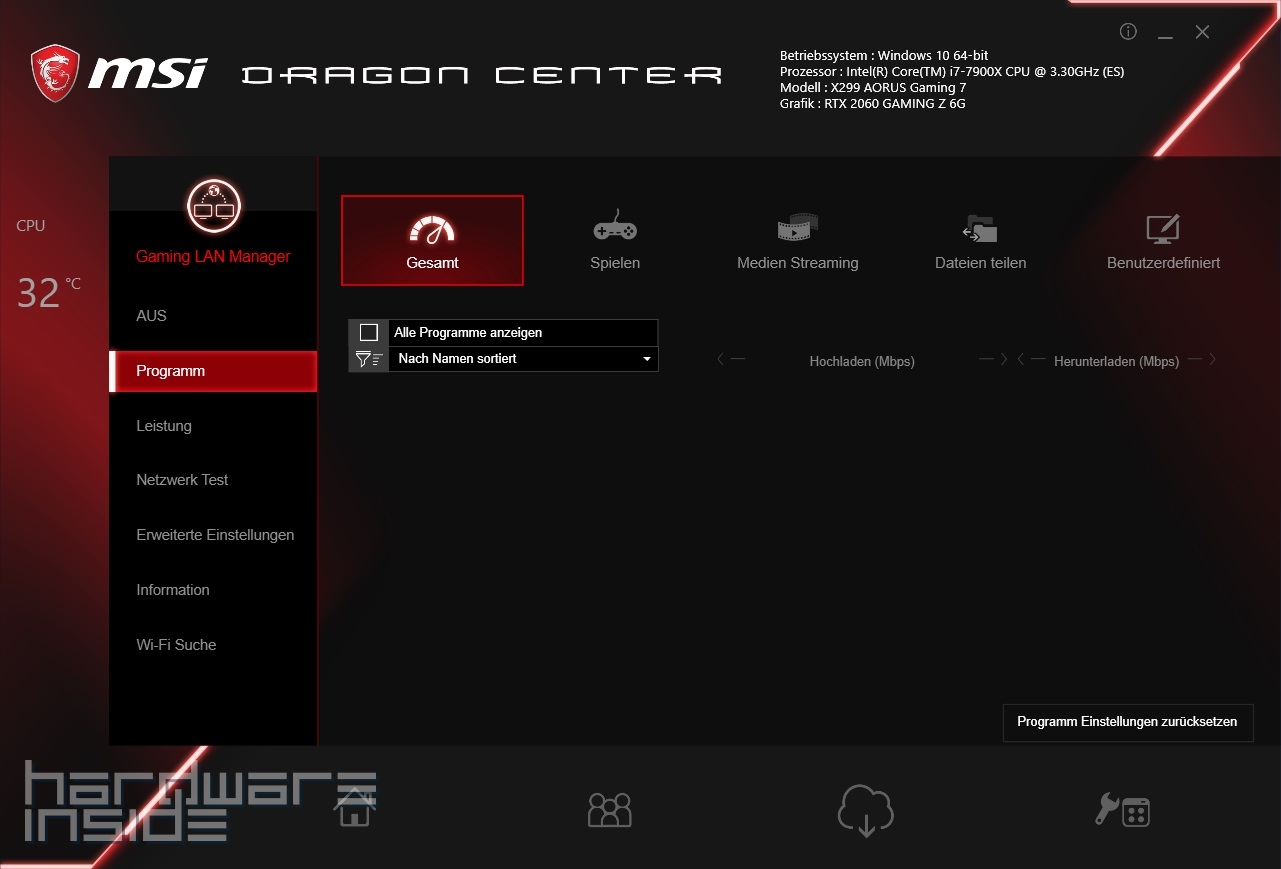

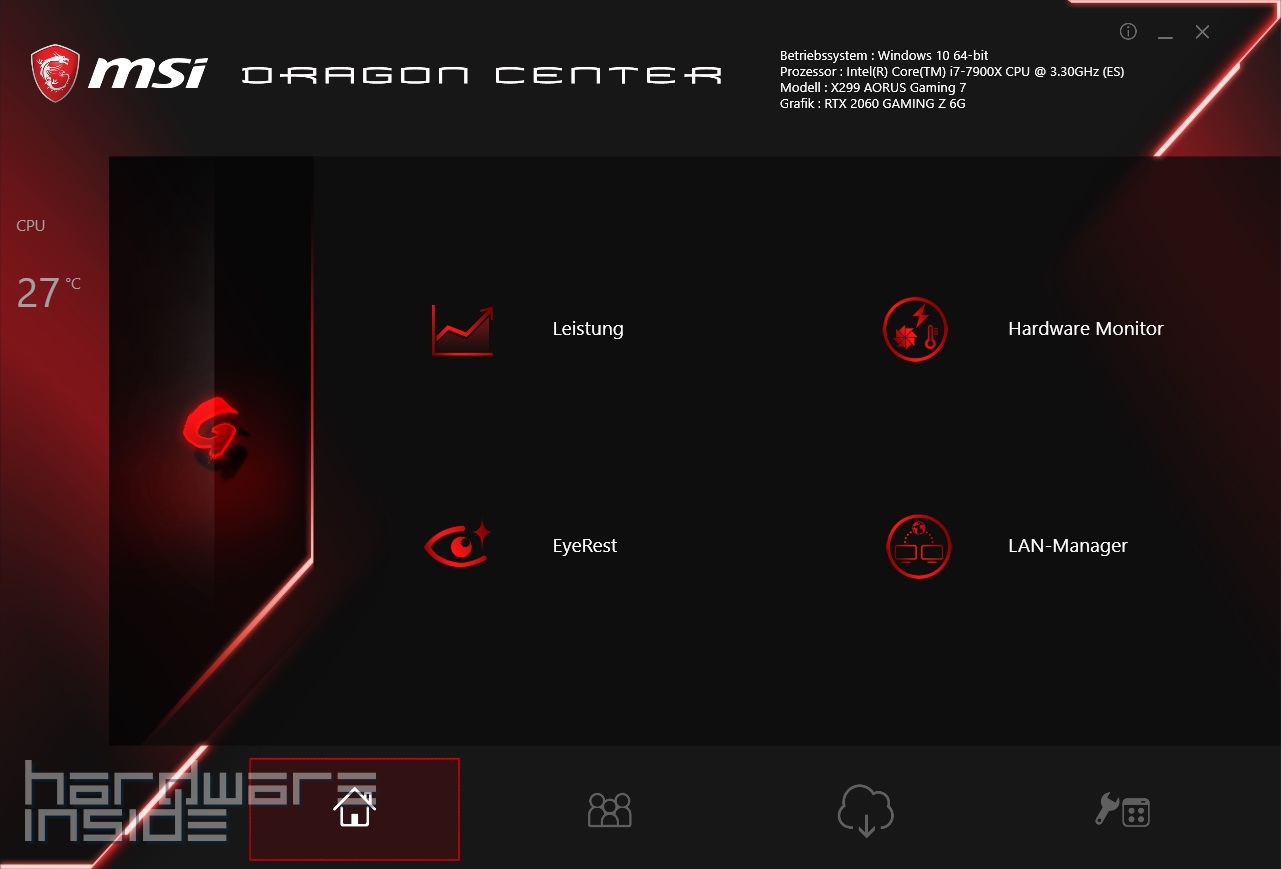

Zu einer Grafikkarte gehört heut zu Tage meistens auch eine Software. MSI bietet da ein wenige mehr – nämlich das Dragon Center, Mystic Light und den allseits beliebten Afterburner. Den Anfang machen wir mit dem Dragon Center. In dieser Software kann der Nutzer bereits einige wichtige Einstellungen vornehmen. Das Dragon Center ist einfach in der Bedienung und aufgeteilt in wenige Bereiche.






Wir beginnen mit der Leistung, hier kann der Nutzer aus zwei vorgefertigten und zwei selbst definierten Profilen wählen. Im OC Mode wird der Takt des Grafikprozessors um 45 MHz und der des Speichers um 140 MHz angehoben. Der Silent Mode ist eigentlich nicht sonderlich erwähnenswert, denn die Karte arbeitet schon in den Werkseinstellungen sehr leise.

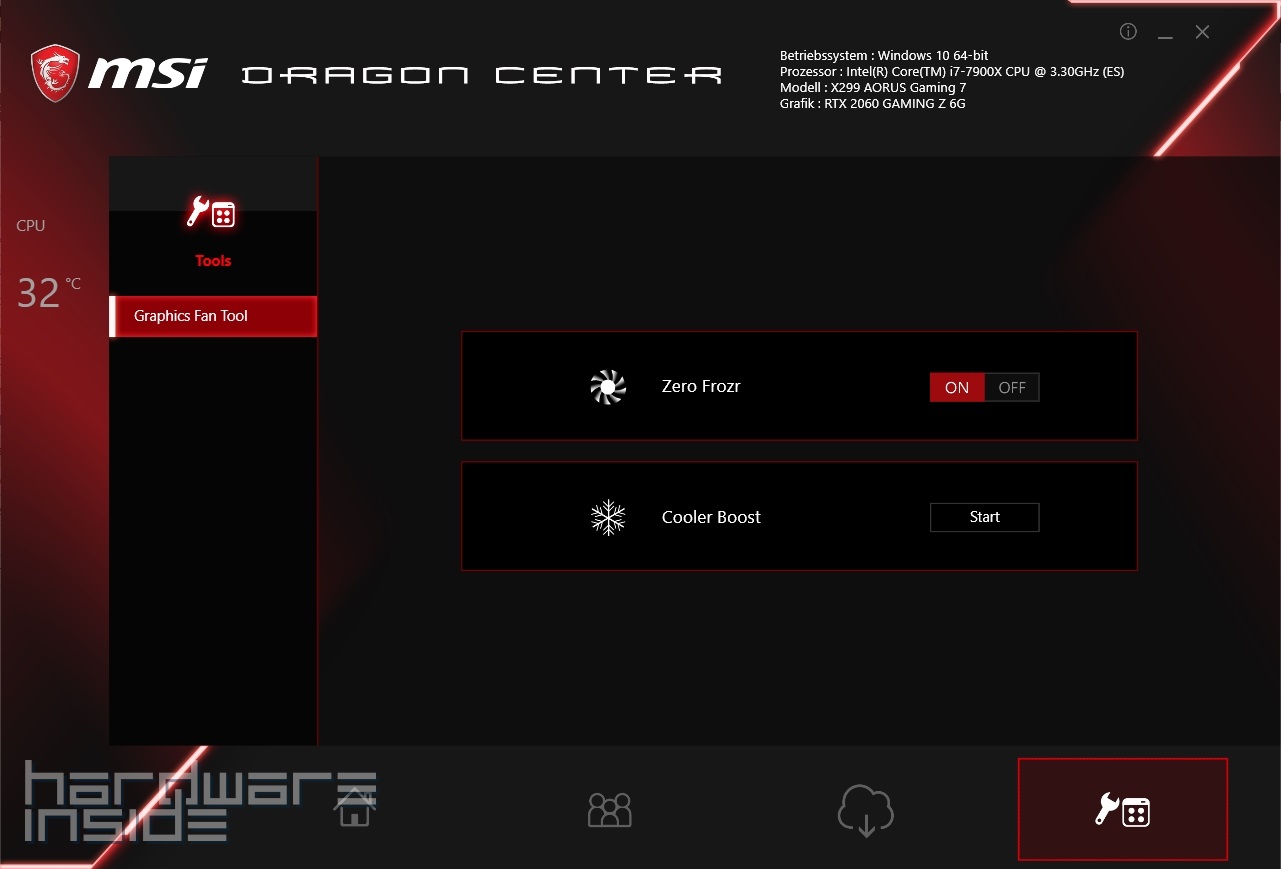

Ein weiterer wichtiger Punkt ist der Bereich der Kühlung. Wir können in der Software die Zero Fan Funktion ein- bzw. ausschalten. Ist diese Funktion aktiviert, so bleiben die Lüfter so lange stehen, bis die Karte eine Temperatur von 60 Grad übersteigt. Die Funktion namens „Cooler Boost“ lässt die Lüfter auf voller Leistung rotieren, bis die Temperatur des Grafikchips bei etwa 50 Grad liegt. Das ist eine nette Funktion, wenn von einem Benchmark zum anderen gegangen wird. Natürlich hat die Software auch weitere Einstellungsmöglichkeiten, jedoch erscheint uns davon keine wirklich relevant zu sein.

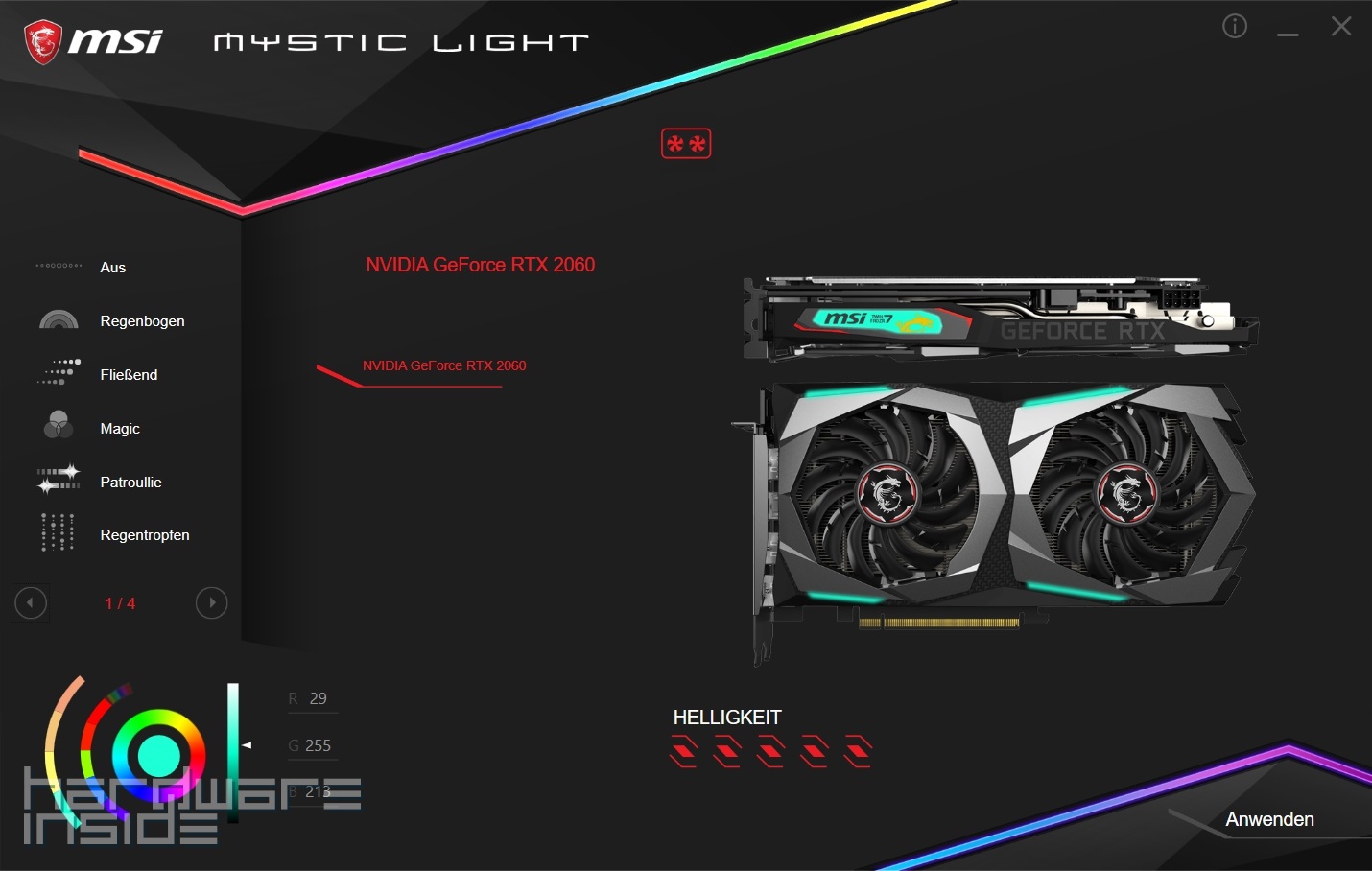

Mit der Software namens Mystic Light lässt sich die RGB Beleuchtung der Grafikkarte steuern. Hier kann der Nutzer aus über 16 Millionen Farben sowie deren Helligkeit einstellen. Zudem ist es möglich, vorgefertigte Effekte abzuspielen. Die Auswahl ist sehr umfangreich und die Software ist sehr leicht zu bedienen.


OC & Benchmark

Bevor wir nun mit unserem OC und Benchmark Teil beginnen, möchten wir euch noch einige Details zu den Taktraten erklären. Schon von Werk aus boostet die MSI RTX2060 Gaming Z den Kerntakt auf bis zu 1.980 MHz und kann das auch während der Benchmarks halten. Die OC Funktion, die das Dragon Center bietet, erhöht den Boost-Takt auf 1.995 MHz und den Speicher-Takt von 1.750 auf 1.786 MHz. Mit der Software „MSI Afterburner2 gehen wir an das händische übertakten. Wir erhöhen das Power- und Temperaturtarget auf das Maximum. Anschließend legen wir den Kern-Takt mit 2.070 und den Speicher-Takt mit 1786 MHz fest. Bei höheren Werten verliert das System an Stabilität.

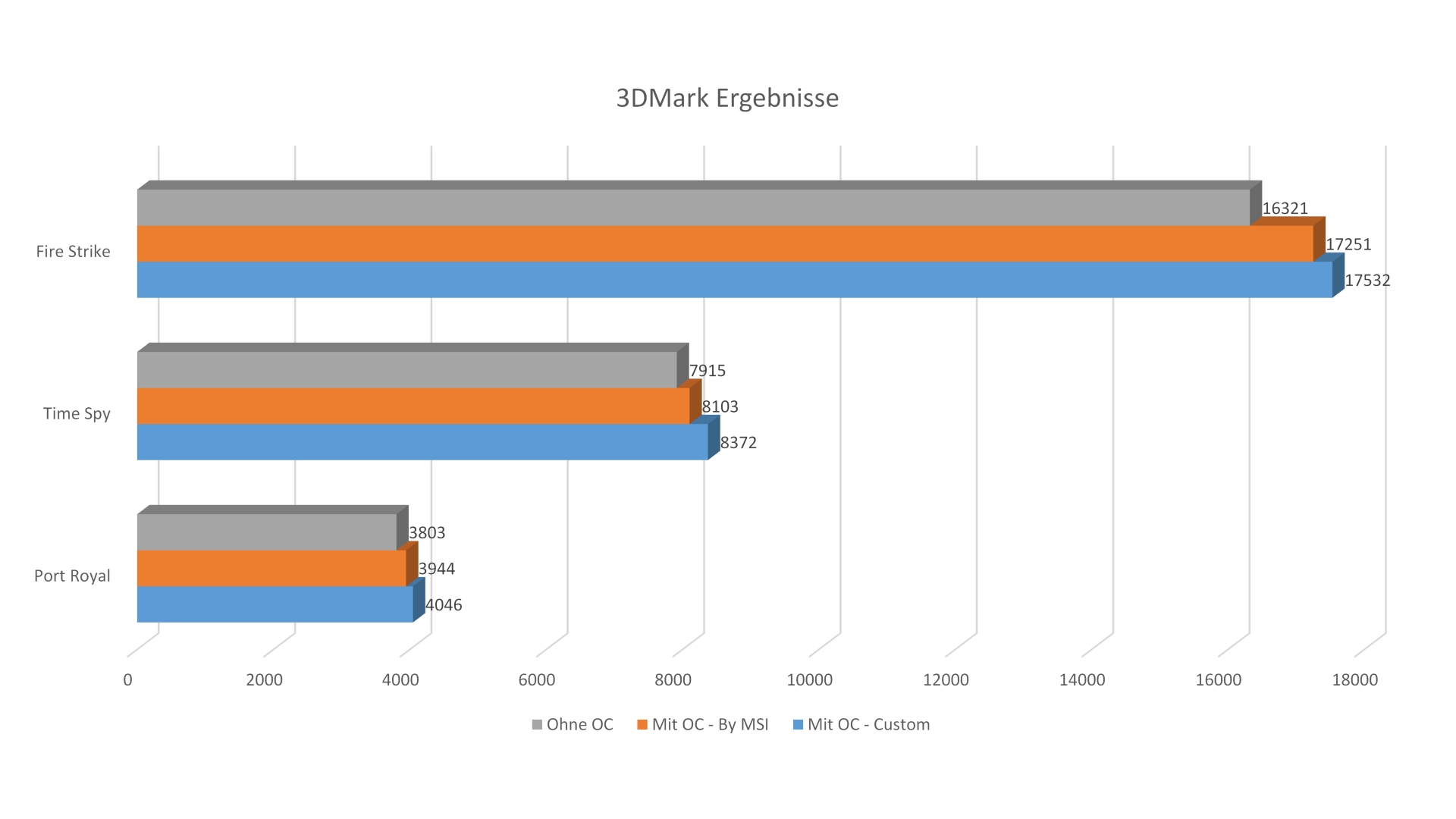

Den Anfang machen wir mit den Benchmarks von 3DMark. Hier nutzen wir die folgenden Benchmarks:

  • Fire Strike – Der Direct X11 Benchmark für Full-HD Gaming-Systeme
  • Time Spy – Der Direct X12 Benchmark für Full-HD Gaming-Systeme
  • Port Royal – Der neue Echtzeit-Raytracing-Benchmark







Wir starten drei Durchläufe mit oben erwähnten Einstellungen (Standard-Takt, MSI OC, Custom OC). Der Abstand wird vor allem in den Durchläufen auffällig, in denen der Speichertakt angehoben ist. Während der Durchläufe zeigt uns HWInfo eine Temperatur von maximal 69 Grad an der GPU an.

Der Kern-Takt bleibt während der gesamten Zeit am Maximum, zu einer Drosselung kommt es zu keiner Zeit. Die Lüfter drehen mit maximal 1.800 U/Min. und sind aus dem System nicht heraushörbar. Die Unterschiede von den Werkseinstellungen zur automatischen Übertaktungsmöglichkeit von MSI ist sehr gering. Wer wirklich das Maximum aus der Grafikkarte herausholen möchte, sollte sich mit dem MSI Afterburner vertraut machen.






Im nächsten großen Durchlauf nutzen wir den Unigine Benchmark Superposition, hier testen wir in den drei Detailstufen Medium, High und Extreme. In der Stufe Medium messen wir eine Bildrate von mindestens 86 FPS und im Maximum 142 FPS. Im Durchschnitt stellen wir eine Bildwiederholungsrate von 111 FPS fest. Im nächsten Durchlauf mit der Stufe High sind es im Minimum 68 FPS, im Maximum 100 FPS und im Durchschnitt 82 FPS. Im letzten Durchlauf mit der Stufe Extreme wirkt sich der Detailgrad nun deutlich auf die die Bildwiederholungsrate aus. Wir messen hier nun mindestens 28 FPS und erreichen maximal 44 FPS. Im Durchschnitt landen wir bei 36 FPS. Die Temperatur der Grafikkarte steigt in den Benchmarks auch hier auf etwa 69 Grad an und der Boost-Takt wird stabil gehalten.


Spiele

Mit dem Spiel Metro Exodus nehmen wir uns ein aktuelles Spiel, welches sowohl Raytracing als auch DLSS unterstützt. Um einen Einblick auf die zu erwartende Leistung zu bekommen, verfügt das Spiel über einen eigenen Benchmark.




In den Einstellungen werden hier schon recht hohe Werte gewählt. So erreichen wir in der Auflösung 1920 x 1080 mit Qualitätseinstellungen auf „Ultra“ mit eingeschaltetem Raytracing und DLSS im Minimum 7,38 FPS und im Maximum 105,06 FPS – Im Durchschnitt sind es knapp 50 FPS. Was uns der Benchmark hier schon zeigt, ist in der Praxis auch Tatsache. Das Spiel ist noch recht neu, und so spielen wir die ersten 30 Minuten von Metro Exodus, dabei stellen wir eine durchschnittliche Bildwiederholungsrate von 58 FPS fest.

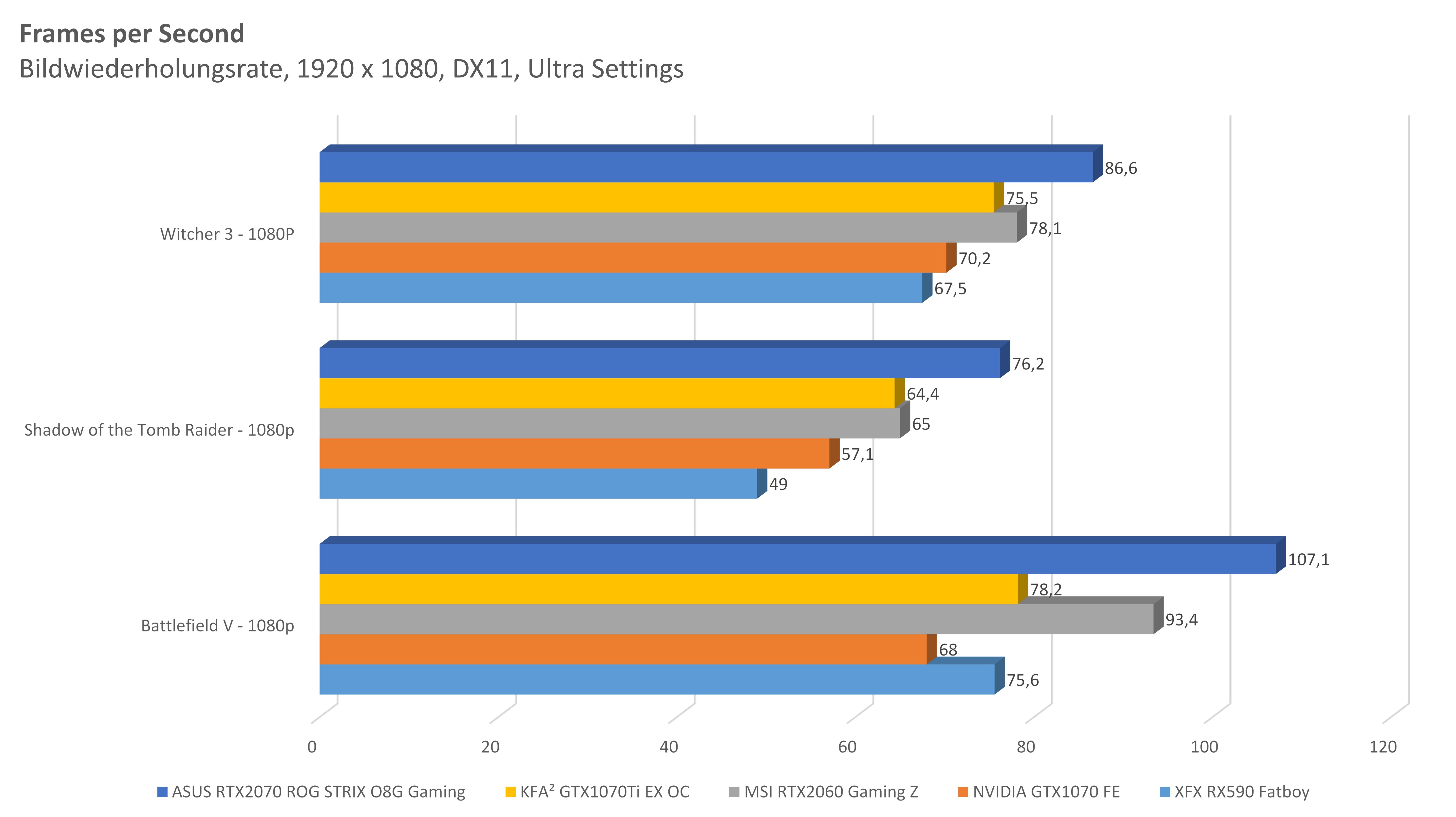

Und auch in anderen Spielen mach die MSI RTX2060 Gaming Z eine gute Figur. Zum besseren Vergleich listen wir noch die Ergebnisse anderer Grafikkarten mit auf. Bei den oben angegebenen Werten handelt es sich um die durchschnittliche Bildwiederholungsrate.

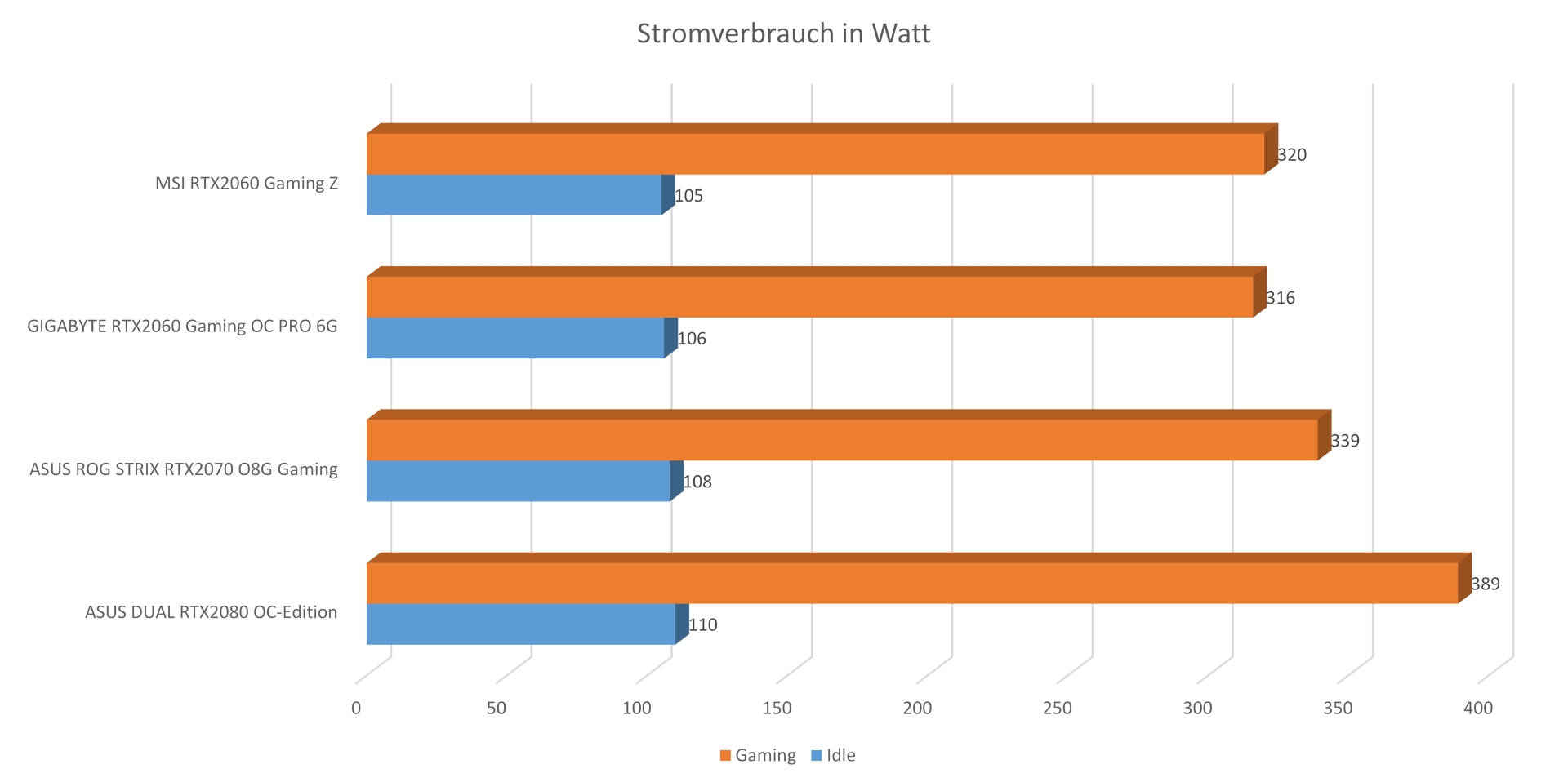

Stromverbrauch





Im Vergleich mit den größeren Grafikchips verbraucht die RTX 2060 weniger Strom, das liegt unteranderem an der geringeren Anzahl an Cuda-, RT- und Tensor-Cores. Im Idle liegt der Verbrauch allerdings nicht so weit auseinander. Im Vergleich zur RTX2060 von GIG
ABYTE sind nur geringfügig Unterschiede im Stromverbrauch auszumachen.



Fazit

Die MSI RTX2060 Gaming Z ist derzeit für 399 Euro im Handel erhältlich. Dafür erhält der Nutzer den Einstieg in die Welt des Raytracing. Allerdings können wir die Aktivierung von Raytracing aktuell nur bedingt empfehlen, da die FPS deutlich dadurch sinken. Besonders die Kühlung sollte hervorgehoben werden, denn diese ist so gut gelöst, dass die Karte im Spielebetrieb ihren Boost-Takt halten kann, ohne dabei übermäßig laut zu werden. Die optisch sehr ansprechende Backplate gibt der Karte ein hochwertiges und futuristisches Aussehen, ist aber auch hier nur Zierwerk ohne einen Nutzen bei der Kühlung. Zwar nur von optischer Natur aber trotzdem eindrucksvoll ist die RGB Beleuchtung die Möglichkeiten diese einzustellen. Wir vergeben 9,4 von 10 Punkten und unsere Empfehlung.

Pro:
+ Design & Verarbeitung
+ Leistung
+ Kühlleistung
+ Recht leise
+ RGB Beleuchtung

Kontra:
– Leistung Raytracing


Wertung: 9,4/10
