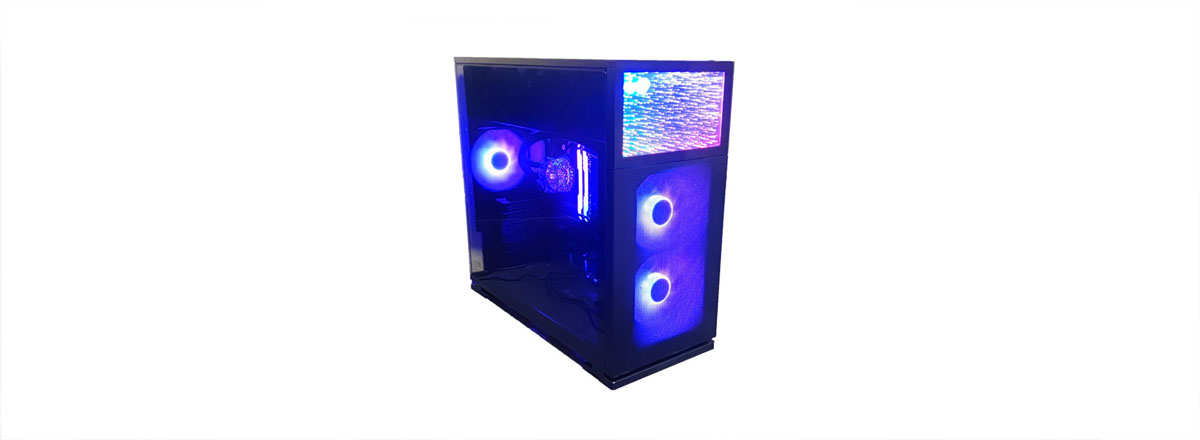

InWin erweitert mit dem InWin N127 seine Nebula Familie. Dabei überträgt InWin Design Elemente wie das markante Frontdesign des größeren InWin N515 in ein kleineres Format. InWin bietet es dabei wie schon beim N515 als einzelnes Gehäuse oder als Nebula Cooling Edition im Set mit einer InWin NR240 AIO Wasserkühlung an. Zum Marktstart wurde uns von InWin eben diese N127 Nebula Cooling Edition zum Testen zur Verfügung gestellt. Wie sich das neuste Mitglied der Nebula Familie schlägt, erfahrt ihr wie immer in unserem Test.
Verpackung, Inhalt, Daten
Verpackung
Das InWin N127 kommt in dem für Gehäuse typischen braunen Karton. Auf den Längsseiten ist jeweils das Produktlogo aufgedruckt, während sich auf den beiden kurzen Seiten die technischen Daten sowie erste Hinweise auf die Features des InWin N127 befinden. Im Inneren wird das InWin N127 mit Blöcken aus geschäumtem Polystyrol an Ort und Stelle gehalten und zusätzlich von einer schwarzen Textilhülle geschützt. Des Weiteren gehört die InWin NR240 AIO Wasserkühlung zu der Nebula Cooling Edition, diese wird in einem separaten, in dunklen Farben gehaltenen Karton geliefert. Auf dessen Vorderseite finden wir ein Produktfoto, das InWin Logo und das Produktlogo vor.
Inhalt
Inhalt InWin 127
Neben dem InWin N127, in welchem schon ein LUNA AL120 (120 mm Lüfter) an der Rückwand montiert ist, finden wir im Karton einen Zipp Beutel mit dem nötigen Zubehör vor, dabei handelt es sich im Einzelnen um:
7x Motherboard Stand-off
1x Motherboard Stand-off Montage – Werkzeug
18x Schraube (Mainboard, Netzteil, Grafikartenhalterung)
12x Schraube (2,5″ HDD)
8x Unterlegscheibe
10x Kabelbinder
1x Grafikkartenhalter
1x ARGB One-Click-Controller
InWin NR24
In der Verpackung der InWin NR24 All-In-One Wasserkühlung befinden sich neben der AIO samt der zugehörigen Lüfter noch ein umfangreiches Zubehörsortiment, dabei handelt es sich im Einzelnen um:
1x Intel Montageplatte (zweiteilig)
1x AMD Montageplatte (zweiteilig)
2x 120 mm Lüfter InWin Luna AL120
12x Stand-off Schrauben (diverse Intel Sockel)
8x Stand-off Schrauben (AMD AM4/TR4)
8x Unterlegscheibe
8x Schraube Lüfter
8x Schraube Radiator
4x Rändelmutter
1x Wärmeleitpaste
1x ARGB Kabel (Kühlblock Beleuchtung)
1x ARGB Verteilerkabel (4 zu 1)
1x Lüfter Verteilerkabel (3 zu 1)
1x ARGB Controller
Daten
| Technische Daten – InWin N127 | |
|---|---|
| Farbe | Schwarz |
| Typ | Mid Tower |
| Materialien | Stahl, ABS, PC, gehärtetes Glas |
| Kompatibilität | 12″ x 10.5″ ATX, Micro-ATX, Mini-ITX |
| Erweiterungssteckplätze Steckplatzkompatibilität |
7x PCI-E Grafikkartenslot: 345 – 370 mm CPU Kühlkörperhöhe: 160 mm |
| I/O Ports | 1x USB 3.2 Gen 2×2 Type-C 2x USB 3.2 Gen 1 HD Audio |
| Laufwerksteckplätze | 2x 3.5″ / 2.5″ 2x 2.5″ |
| Kühlkonfiguration | Luftkühlung: Hinten: 1x 120 mm (LUNA AL120 vorinstalliert) Boden: 3x 120 mm Front: 2x 120 mm Wasserkühlung: Hinten: 1x 120 mm Boden: 1x 360 mm Front: 1x 240 mm |
| Stromanschluss | PSII: ATX12V bis zu einer Länge von 200 mm |
| Dimensionen | 532 x 282 x 506 mm |
| Gewicht (Netto) | 8,7 kg |
| Technische Daten – InWin Nebula NR36 | |
|---|---|
| Modell | NR36 |
| Modell Nummer | IW-LC-NR36 |
| CPU-Sockelunterstützung | Intel: LGA 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/ 1151/ 1150 AMD: AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+ FM2/ FM1/ TR4 |
| Radiatorgröße Material Schlauchlänge Schlauchmaterial |
277 x 120 x 27 mm (L x B x H) Aluminium 400 mm Gummi mit Nylon Ummantelung |
| Wasserblock Größe (L x B x H) Wasserblockmaterial |
87,3 x 75 x 68 mm (3,4 x 3,0 x 2,7″) Kupfer, Glas, Kunststoff |
| Pumpen Größe Pumpenmaterial Pumpengeschwindigkeit |
66 x 50 x 31 mm Polyphetylensulfid, glasfaserverstärkt 5200 (+/-10%) U/min |
| Lüftermodell Größe (L x B x H) Geschwindigkeit (PWM) Geräuschpegel Luftstrom Statischer Druck Steckverbinder Lager |
Luna Serie AL120 120 x 120 x 25 mm PWM 400-1800 (+/- 10/%) RPM 35,5 dB(A) 82,96 CFM Max. 2,31mm / H2O 4-Pin (12V, PWM), 3-Pin (5V, ARGB) Gleitlager |
| Gewicht (Netto) | 0,85 kg |
| Garantie | 3 Jahre |
Details
InWin N127
An der Oberseite verfügt das InWin N127 über ein Modernes Front I/O, so befinden sich hier am rechten Rand neben dem Power-Button noch zwei USB 3.2 Gen 1, zwei 3,5 mm Audio Klinkenbuchsen, sowie ein USB 3.2 Gen 2×2 Type-C.
Das Designelement des InWin N127 schlechthin findet sich an der Front. Dort befindet sich über einem Lüftungsgitter, hinter welchem zwei 120 mm Lüfter angebracht werden können, das von InWin NEBULA genannte Beleuchtungsfeld. Dabei handelt es sich um eine Art von Infinity-Mirror, dieser soll dem Nutzer im eingeschalteten Zustand den Eindruck von unzähligen kleinen (ARGB) Sternen vermitteln.
Doch die Front ist nicht das einzige Designmerkmal des InWin N127, so befindet sich im vorderen Bereich des rechten Seitenteils über beinahe die gesamte Höhe ein eingeprägtes Wabenmuster. Dies lässt zusätzlich etwas frische Luft in Bereich hinter dem Mainboard, von dieser können dann dort angebrachte Festplatten oder Controller profitieren. Die eingestanzten Waben sind dabei hervorragend nachbearbeitet worden. Es gibt (wie an den übrigen Teilen des InWin N128) keine scharfen Kanten und die Lackierung ist ganz, wie wir es von InWin gewohnt sind, tadellos.
Das Seitenteil lässt sich durch ein Lösen der beiden Rändelschrauben entfernen. Ist dies geschehen, wird der Blick frei auf den Netzteilschacht des InWin N127, welcher genug Platz bietet, um neben dem Netzteil auch noch nicht benötigte Kabel zu verstecken. Des Weiteren befindet sich auf dieser Seite neben den Anschlusskabeln des Front I/O noch Platz für maximal vier Festplatten, zwei (2,5″ SSD/HDD) können dabei an der Rückseite des Mainboard-Trays befestigt werden, zwei weitere (2,5″ oder 3,5″ SSD/HDD) finden im Festplatteneinschub (Einschub an der linken Gehäuseseite) in der linken, oberen Ecke, ihren Platz.
InWin NR24
Bei näherer Betrachtung der InWin NR24, fällt sofort der CPU-Kühlblock ins Auge. Dieser ist an der Oberseite mit einer zylindrischen, transparenten Haube versehen, unter welcher sich eine spiegelnde Halbkugel befindet. Diese ist RGB beleuchtet und verfügt über denselben „Nebula“ – Effekt, wie wir ihn bereits an der Front des N127 vorfinden konnten. Dieser ist über Nylon ummantelte Schläuche mit der Pumpe und dem Radiator verbunden.
Die Pumpe ist dabei kurz vor dem Radiator direkt am Schlauch montiert. Dies soll für einen ruhigeren Lauf sorgen, da sie so weniger Vibrationen an andere Bauteile übertragen kann.
Die eigentliche Kühlleistung wird durch einen 240 mm Radiator in Verbindung mit zwei 120 mm InWin Luna AL120 Lüftern erbracht. Der Radiator ist dabei aus Aluminium gefertigt und schwarz lackiert, die Verarbeitung macht hierbei einen tadellosen Eindruck.
Praxis
Testsystem
| Testsystem | |
|---|---|
| Mainboard | MSI MAG X570S TORPEDO MAX |
| Prozessor | AMD RYZEN 5 5600G |
| Arbeitsspeicher | 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16 |
| Speicher | Crucial P5 500 GB PCIe M.2 2280SS SSD, PHISON PS5012-E12C 128 GB |
| Grafikkarte | AMD Radeon Grafik (iGPU) |
| CPU Kühler | InWin NR24 |
| Gehäuse / Netzteil | InWin N127, Antec Edge 750W |
Einbau
Wir beginnen unseren Aufbau mit dem Einbau des Netzteils, dieses wird Seitlicht in den an der Oberseite des N127 befindlichen Netzteiltunnel eingeschoben und an der Rückseite des Gehäuses über vier Schrauben fixiert.
Im Anschluss bereiten wir das Mainboardbundle auf die Montage vor. Dazu entfernen wir als Erstes das AMD Retention Modul, welches werkseitig am Mainboard verbaut ist. Die originale Backplate behalten wir bei und montieren die entsprechenden Stand-off Schrauben aus dem Zubehör der InWin NR24 an dieser.
Als nächsten Zwischenschritt entfernen wir noch die werkseitig vormontierte GPU Halterung aus dem InWin N127, da wie diese zum einen für unser System nicht benötigen und wir zum anderen so mehr Platz für einen einfacheren Einbau gewinnen. Diese ist über zwei Schrauben an der Unterseite des Gehäuses mit diesem verbunden und kann so schnell und einfach demontiert werden.
Das Mainboardbundle gleitet nun gut in das N127 und ist schnell und einfach mit diesem verschraubt. Leider ist das anschließende Kabelverlegen nicht ganz so einfach zu Bewerkstelligen. So ist zwar im linken unteren Bereich des Mainboard-Trays eine Kabeldurchführung vorgesehen, diese wird jedoch bei Nutzung eines ATX Mainboards verdeckt. So müssen wir das Frontaudiokabel hinter und unter das Mainboard quetschen. Am oberen Rand stoßen wir auf ein ähnliches Problem. Da der Netzteiltunnel fast direkt dem Mainboard abschließt, findet sich hier kaum Platz zum verlegen der Kabel für die CPU-Spannungsversorgung.
Nachdem der Einbau und die Verkabelung des Mainboards nun erledigt sind, widmen wir uns dem Einbau der InWin NR24 Wasserkühlung. Da es beim InWin N127 nicht möglich ist, wie bei anderem Gehäuse die Front zu entfernen, müssen wir hier zunächst die vordere Lüfterhalterung ausbauen. Diese ist mit zwei schrauben an der linken Seite des N127 befestigt. Sind diese gelöst, muss die Halterung ein gutes Stück nach oben gedrückt werden, da sie zusätzlich über zwei Rastnasen mit der rechten Gehäuseseite verbunden ist. Danach kann die Halterung einfach entnommen und zur Montage auf den Radiator gelegt werden. Danach können die Lüfter einfach von oben verschraubt und die Halterung wieder in umgekehrter Reihenfolge montiert werden.
Im nächsten Schritt montieren wir die entsprechende AMD Halteplatte am Kühlblock der InWin NR24 und verschrauben diese mittels der beiliegenden Rändelschrauben mit dem Mainboard und komplettieren so das Testsystem.
Temperaturen
Mit der Software Prime95 lasten wir den Prozessor für 15 Minuten aus. Zum Auslesen der Temperatur verwenden wir HWInfo und messen die Temperatur zusätzlich am Sockel. Die Umgebungstemperatur liegt zur Zeit der Messung bei 20 °C. Die Lüfter werden dabei über das MSI Mainboard mit der vom Werk voreingestellten Temperaturkurve „Balanced“ gesteuert. Die Lüfter werden durch die angelegte Dauerbelastung auf ihr Maximum hochgeregelt und erreichen dabei eine Lautstärke von 55 dB(A), was im normalen Betrieb nicht oder nur selten eintreten sollte. Dabei dürfte die Lautstärke auch am Montageplatz in der Front des InWin N127 geschuldet sein und könnte sich ggf. bei einer Montage am Boden des N127 verringern. Des Weiteren kann durch die Montage zusätzlicher Lüfter und einer individuellen Lüfterkurve sicherlich noch bessere Temperaturwerte und/oder eine verminderte Geräuschkulisse erreicht werden.
Fazit
Mit der InWin N127 Nebula Cooling Edition liefert InWin einen Midi-Tower in gewohnt guter Qualität mit außergewöhnlichen Designelementen und einer soliden 240 mm All-In-One Wasserkühlung. Einzige die etwas komplizierte Montage der Front Lüfter sowie das an manchen Stellen nicht ganz so durchdachte Kabelmanagement hat uns nicht so gut gefallen, ist man sich allerdings dieser Umstände bewusst und wählt entsprechende Komponenten (Mini-ATX Mainboard), so ist dieses Set aus InWin N127 Gehäuse und NR24 Wasserkühlung für aktuelle 249,90€ eine gute Wahl und unsere Empfehlung für Käufer mit entsprechender Hardware.
Pro:
+ Gute Verarbeitung
+ Außergewöhnliche Beleuchtung (NEBULA Front)
+ Gute Kühlleistung
+ Design Kühlblock
+ Sockelkompatibilität
Kontra:
– Lüftermontage Front
– Kabelmanagement nicht durchdacht
