[nextpage title=“Einleitung“ ]Heute haben wir was interessantes von Seek Thermal erhalten – die Compact XR. Dieses Gadget macht aus beinahe jedem Smartphone eine Wärmebildkamera. Die Compact XR ist laut Hersteller die kleinste Wärmebildkamera der Welt und soll Wärmesignaturen bis auf eine Weite von 550 Metern darstellen können. Was das kleine Gadget kann erfahrt ihr nun in unserem Test.

An dieser Stelle bedanken wir uns bei Seek Thermal für die freundliche Bereitstellung der Compact XR sowie für das in uns gesetzte Vertrauen.

[/nextpage]
​

[nextpage title=“Verpackung und Lieferumfang“ ]Verpackung und Lieferumfang:

Die Seek Thermal Compact XR kommt in einem kompakten, schwarzen Karton mit farbigen Aufdrucken. Auf der Vorderseite ist die Linse der Kamera abgebildet sowie der Seek Thermal Schriftzug nebst Modellbezeichnung. Auch der Hinweis, dass es sich hier um die Version für Android Geräte handelt ist auf der Vorderseite abgedruckt.

Die Vorderseite verfügt über einen magnetischen Verschluss und lässt sich zur Seite klappen. Auf der Innenseite sind einige Bilder sowie weitere Informationen zum Produkt abgebildet. Die Kamera selbst befindet sich im Karton unter einer dünnen Plastikabdeckung und ruht in einem Einleger der ebenfalls aus Plastik besteht. Unter dem Einleger befindet sich noch Zubehör.

Auf den Seiten der Verpackung befinden sich die Informationen zur Compact XR sowie der dick gedruckte Hinweis auf „Made in USA“.

Im Lieferumfang befindet sich neben der Kamera nur eine Aufbewahrungsbox, die im Inneren gepolstert ist. Zur Aufbewahrungsbox gibt es noch einen kleinen Ring zur Befestigung.[/nextpage]

[nextpage title=“Details“ ]Details:

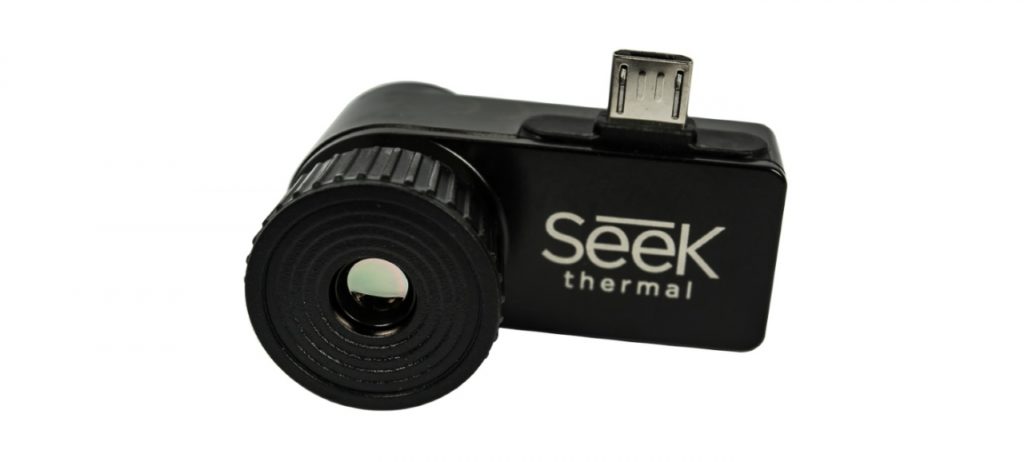

Bei der Seek Compact XR handelt es sich um das Extendet Range-Modell der Seek-Serie. Der Vorgänger, ohne die Kürzel XR, bot mit 38° gegenüber den 20° bei der XR einen breiteren Blickwinkel, was jedoch zur Folge hatte dass die Aufnahme weiter entfernter Objekte schlechter war. Der jetzige Nachfolger liefert zwar einen kleineren Blickwinkel, ist jedoch auf Entfernung bildstabiler und kommt darüber hinaus ebenfalls mit einem verstellbaren Fokussierung-Ring um den Vanadium Oxide Mikrobolometer, also dem Infrarotsensor daher, welcher mit einer Metallbeschichtung versehen wurde und bildet in Kombination dessen die Chalkogenide Linse. Chalkogenide bedeutet, dass die gläserne Linse aufgrund chemischer Verbindungen in der Lage ist, nur bestimmte Lichtwellenbereiche durchzulassen – hier langwelliges Infrarotlicht im Bereich zwischen 7.2 bis 13 Mikrometer – und andere Lichtwellen außerhalb des Spektrums herausfiltert. Der Sensor der Aufsteck-Kamera verfügt dabei über eine Auflösung (Bolometermatrix) von 206 x 156 Pixel.

Mit mehr als 32.000 einzelnen Pixeln erkennt die Compact XR Wärmesignaturen in bis zu 550 Metern Entfernung, identifizierbar sind jene Objekte laut Hersteller noch in Reichweiten bis 150 Metern, also durchaus ein sehr geeignetes Feature um z.B. als Jäger das Wild in der Dunkelheit zu lokalisieren. Zur Messgenauigkeit bei der Compact XR gibt es vom Hersteller keine Informationen und auch die Datenblätter geben hierzu keine Auskunft und sind sehr spärlich Informationsgehalt. Die Seek Thermal Compact XR kann in einem engen Messwinkel von 20° und Temperaturen in Bereichen zwischen -40°C bis +330°C abbilden.

Weil die XR für den mobilen Einsatz konzipiert wurde, hat Seek Thermal die Baugröße so kompakt gestaltet. Die Aufsteck-Wärmebildkamera misst 20 mm in der Breite, ist 18 mm hoch, 45 mm lang und bringt 13 Gramm (ohne Transport-Case) auf die Waage.

[/nextpage]

[nextpage title=“Praxis“ ]Praxis:

Die Seek Thermal Compact XR nutzen wir in Verbindung mit einem Samsung Galaxy S6. Installiert wird die Kamera durch das Einstecken in den Micro USB-Anschluss des Smartphones, hier kann es allerdings dazu kommen, dass man die Kamera nicht richtig einstecken kann, wenn das Smartphone in einer Schutzhülle steckt. Ist dies der Fall, dann hilft es leider nur das Entfernen der Schutzhülle. Bei einigen Geräten ist der Micro USB-Anschluss auch um 180 Grad gedreht, sodass man sich selber filmt, hier kann ein kleines Micro USB Verlängerungskabel Abhilfe schaffen.

Die Compact XR ist übrigens nicht mit jedem Smartphone kompatibel, der Hersteller listet HIER alle unterstützten Geräte auf. Anzumerken ist, dass es die Kamera mit Micro USB-Anschluss für Android Geräte und mit Lightning Anschluss für iPhones gibt. Mit dem Galaxy S6 funktionierte die Kamera ohne Probleme.

Nachdem wir die Kamera mit unserem Smartphone verbunden haben installieren wir die rund 7 MB große Seek Thermal App aus dem Google Play Store. Beim Öffnen begrüßt uns ein Infobildschirm, der uns auffordert die Kamera ins Smartphone einzustecken.

Zuerst schauen wir uns die Einstellungsmöglichkeiten an, die sich hinter dem Zahnrad Symbol unten rechts verbirgt. Hier werden uns viele Einträge angezeigt, die uns zu Video Tutorials weiterleiten – damit hat sich dann quasi die gedruckte Bedienungsanleitung erledigt. Unter dem Menüpunkt Voreinstellungen können die Temperaturbereiche in Celsius oder Fahrenheit gewählt werden. Weiter können wir das Seitenverhältnis einstellen. Unter dem Untermenüpunkt „Bild und Video“ können wir die Temperaturleiste ein- bzw. ausschalten, den Ort bei Aufnahmen speichern, ein Wasserzeichen hinzufügen und die Bildglättung ein- bzw. ausschalten.

Wir gehen nun in den Aufnahmemodus. Hier haben wir neben dem Zahnradsymbol noch weitere Icons im unteren Bereich. Direkt links neben dem Zahnrad befindet sich die Farbpalette. Hier kann sich der Nutzer seinen für das aktuelle Motiv passenden Farbmix aussuchen. Je nachdem ob kalte oder warme Objekte sichtbar oder hervorgehoben werden sollen, eignen sich die verschiedenen Einstellungen. Die anderen beiden Icons bringen uns zurück zum Hauptmenü bzw. in die Galerie.

Unsere ersten Aufnahmen haben wir in den Standardeinstellungen gemacht. Dabei kam ein gutes Wärmebild heraus, welches ziemlich genau die Temperatur anzeigt, die der Gegenstand an sich hat.

Insgesamt gibt es insgesamt 9 Farbmodi um die Temperaturunterschiede hervorzuheben. Hier haben wir das mal anhand unseres besten Freundes getan, unserem Kaffeebecher. Laut Kaffeemaschine sollte die Temperatur des Getränks bei 70 Grad liegen, unser Infrarot Thermometer gibt 68,4 Grad an und die Seek Thermal Compact XR schwankt zwischen 62 und 65 Grad – was aber auch recht genau ist. Die Bilder werden übrigens als JPEG Datei mit einer Auflösung von 1280 x 720 Pixeln gespeichert.[/nextpage]

[nextpage title=“Fazit“ ]Fazit:

Seek Thermal bietet mit der Compact XR eine sehr kompakte Wärmebildkamera für Smartphones an. Der Preis von derzeit 249,99 € ist dabei keinesfalls zu hoch angesetzt, zumindest wenn man das bereits vorhandene Smartphone aus der Gleichung nimmt. Denn Wärmebildkameras mit einer Displaygröße, die dem eines Smartphones nahe kommen, kosten mehr als das doppelte. Die Bedienung der Kamera sowie der App ist sehr einfach und zu beinahe allen Funktionen ist ein erklärendes Video vorhanden. Die App zeigt zwar am Anfang Einblendungen zur Bedienung, eine gedruckte Bedienungsanleitung hätten wir uns dann doch gewünscht, denn das Abspielen von Videos belastet den Akku des Smartphones. Störend ist, dass die Bildqualität etwas körnig. Hier handelt es sich um die Variante für größere Entfernungen, daher ist diese Kamera nichts für nahe Aufnahmen, beispielsweise zur Temperatur Prüfung von PC Bauteilen. Aber um zum Beispiel Leckagen an einem Haus aufzuspüren ist die Compact XR ideal.

Pro:
+ noch günstig
+ Verarbeitung
+ Material
+ leicht verständliche App
+ Fokusring zur Schärfeeinstellung
+ Transportbox
+ gute Temperaturmessung

Contra:
– Bildqualität etwas körnig
– keine gedruckte Bedienungsanleitung

Herstellerlink
Wertung: 8,1/10
