Heute möchten wir euch das HX1200i-Netzteil von Corsair vorstellen, ein voll modulares Ultra-Low-Noise-Netzteil, welches mit seinem ATX-3.1-Standard der gängigen Norm entspricht und einer 80 PLUS-Platinum Zertifizierung inklusive zwei nativen PCIe 5.1 Anschlüssen 12V-2×6 ausgestattet ist. Erhältlich ist es in den Leistungsstufen 1200 und 1500 Watt. Nachfolgend wollen wir uns anschauen, welche weiteren Features das Corsair HX1200i mitbringt und ob es auch in der Praxis überzeugen kann.
Verpackung, Inhalt, Daten
Verpackung

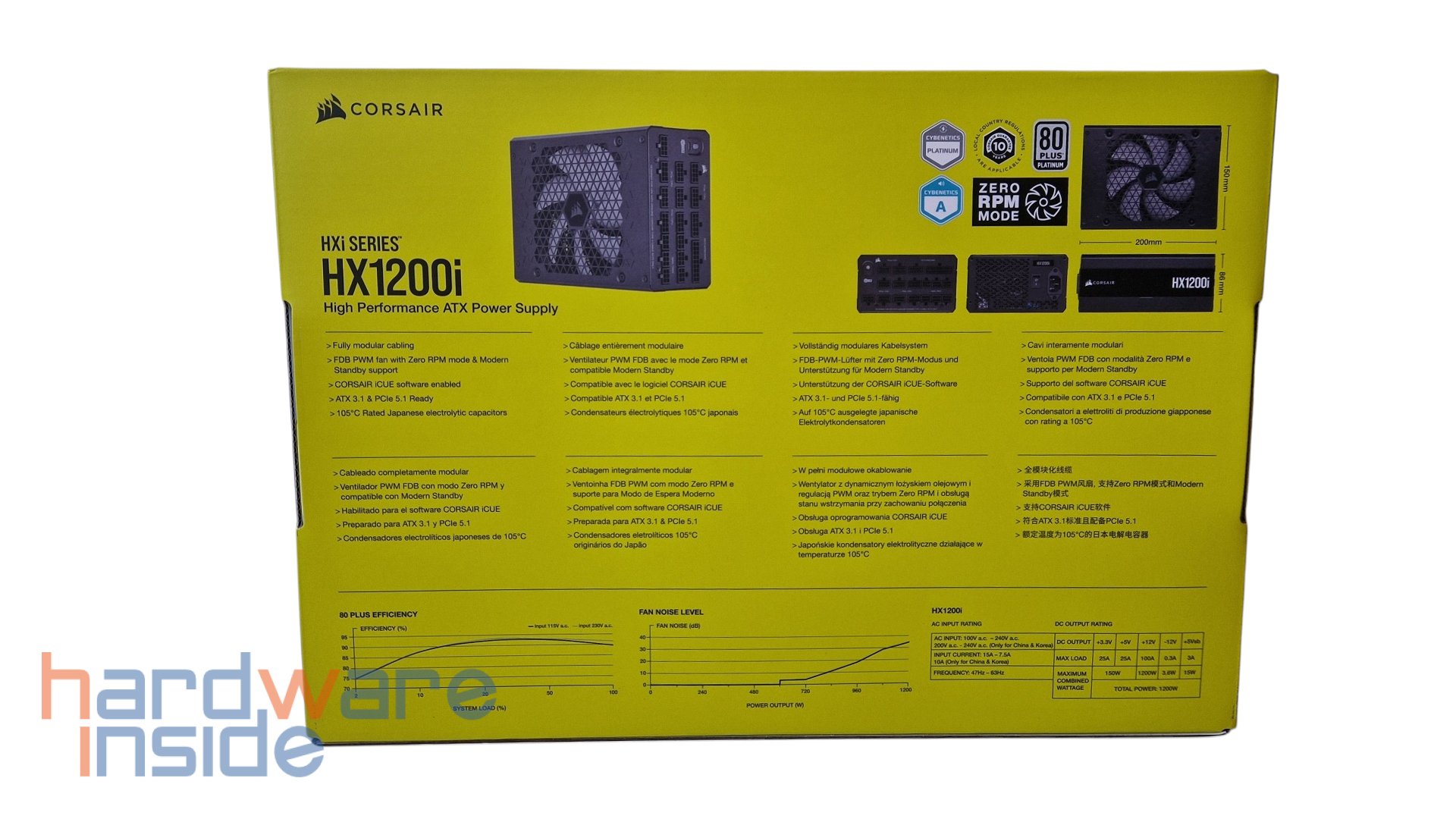

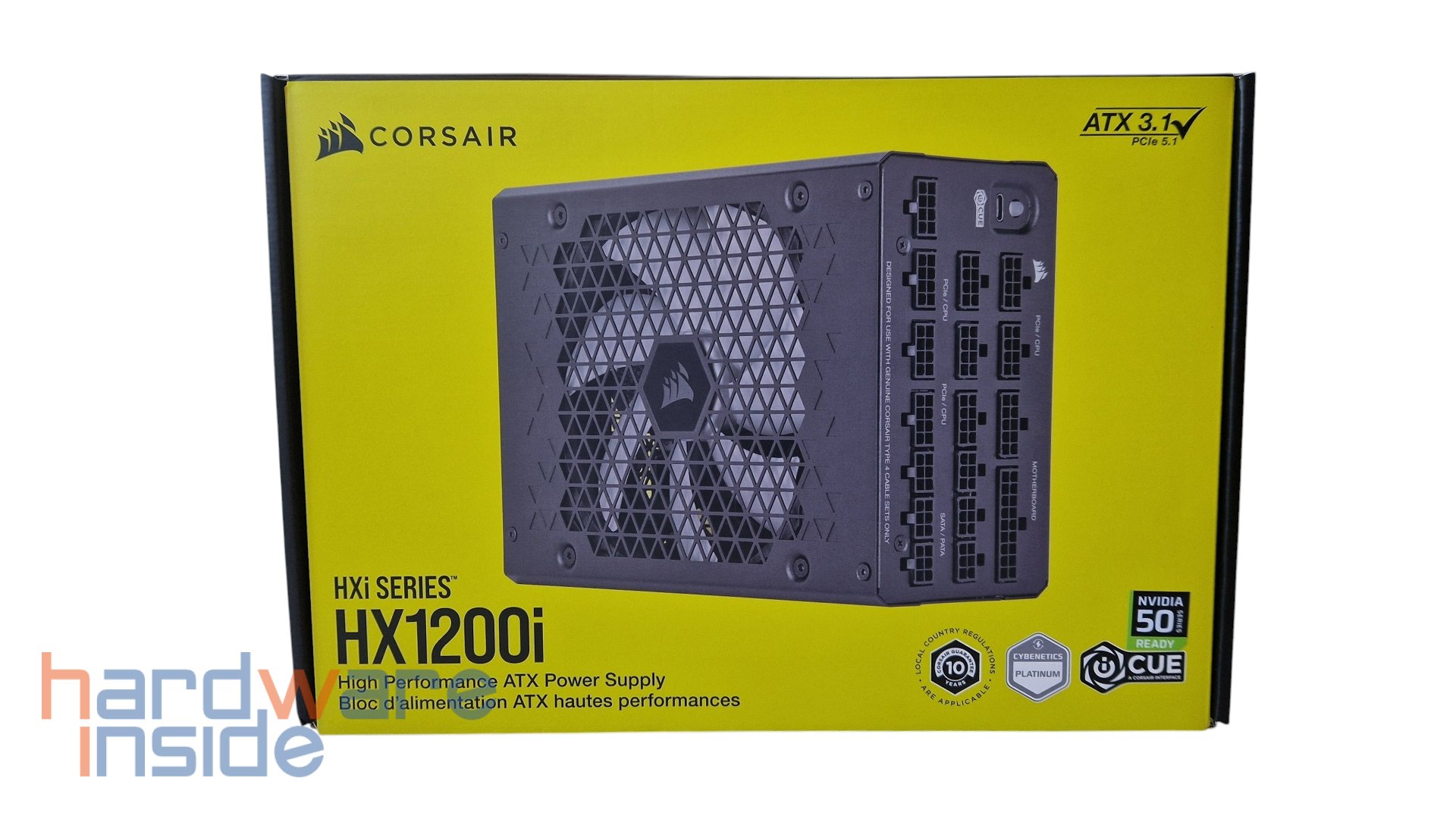

Das Corsair HX1200i kommt in einer gelben Kartonage beim Endkunden an. Es gibt neben dem Hersteller und dem Typenlogo auch das ATX 3.1 und PCIe 5.1. Außerdem sind vier weitere Aufdrucke vorhanden: die 10-jährige Garantie, der Platinum Award vom Cybernetics Testlabor, die Unterstützung von iCUE Link und die Kompatibilität mit den neuen Nvidia 5000 Modellen. Auf der Rückseite, die ebenfalls in Gelb gehalten ist, befindet sich linksseitig das illustrierte Netzteil. Es gibt vier Abbildungen, die das Netzteil und seine Maße zeigen. Zudem sind die Spezifikationen des HX1200i in acht verschiedenen Sprachen aufgelistet. Etwas weiter unten befindet sich zwei Diagramme, die Auskunft über die Effizienz und den Geräuschpegel geben. Eine technische Tabelle über die wichtigsten Eckdaten des Netzteils ist ebenfalls vorhanden.

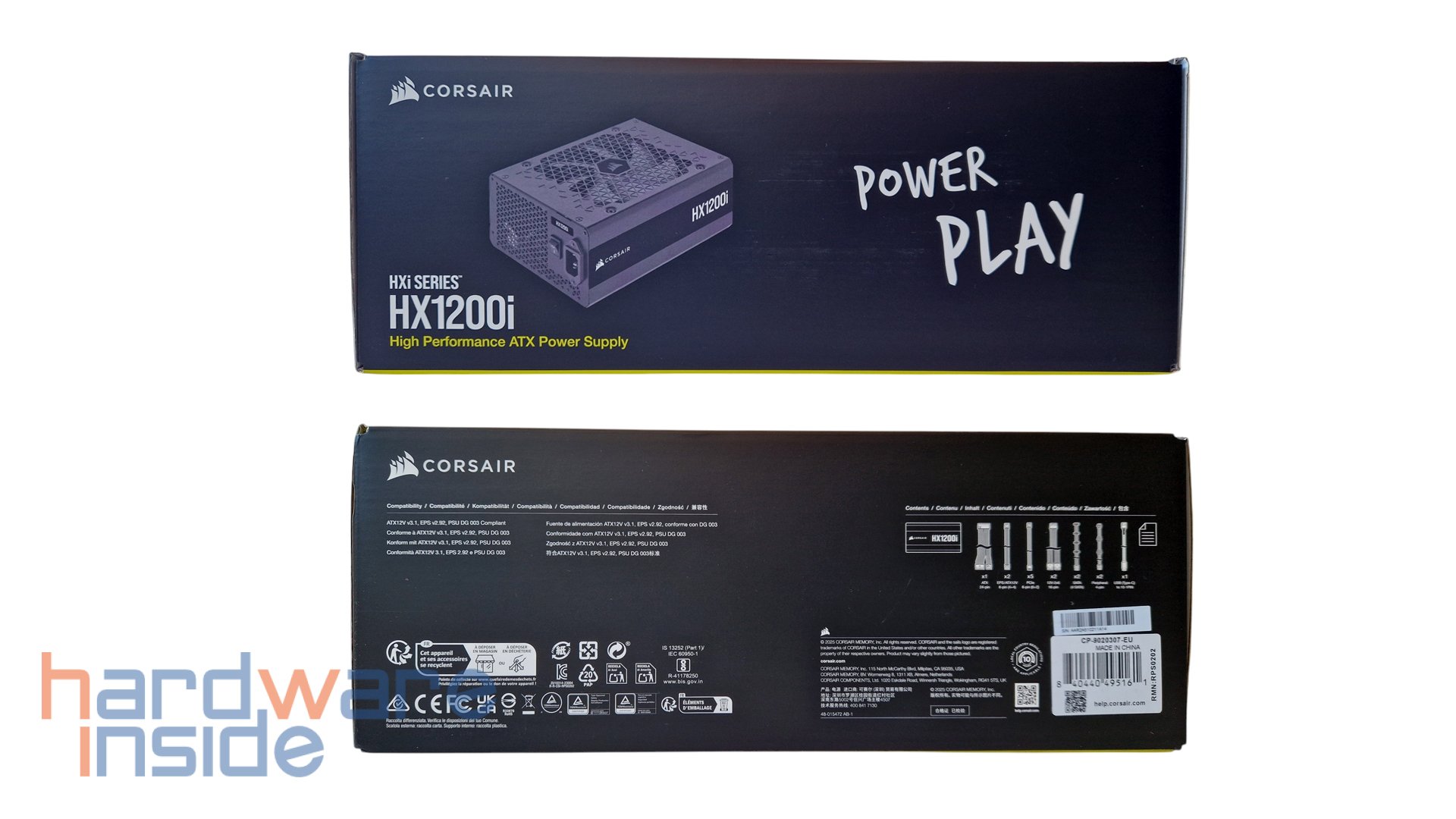

Auf einer der Längsseiten wird das Netzteil perspektivisch dargestellt, mit dem Schriftzug „POWER PLAY“, der in Weiß gehalten ist. Die andere Seite zeigt die Kompatibilität des Netzteiles in acht unterschiedlichen Sprachen, eine Auflistung der beigefügten Kabel in einer Grafik, sowie etliche Prüfzeichen.
Inhalt

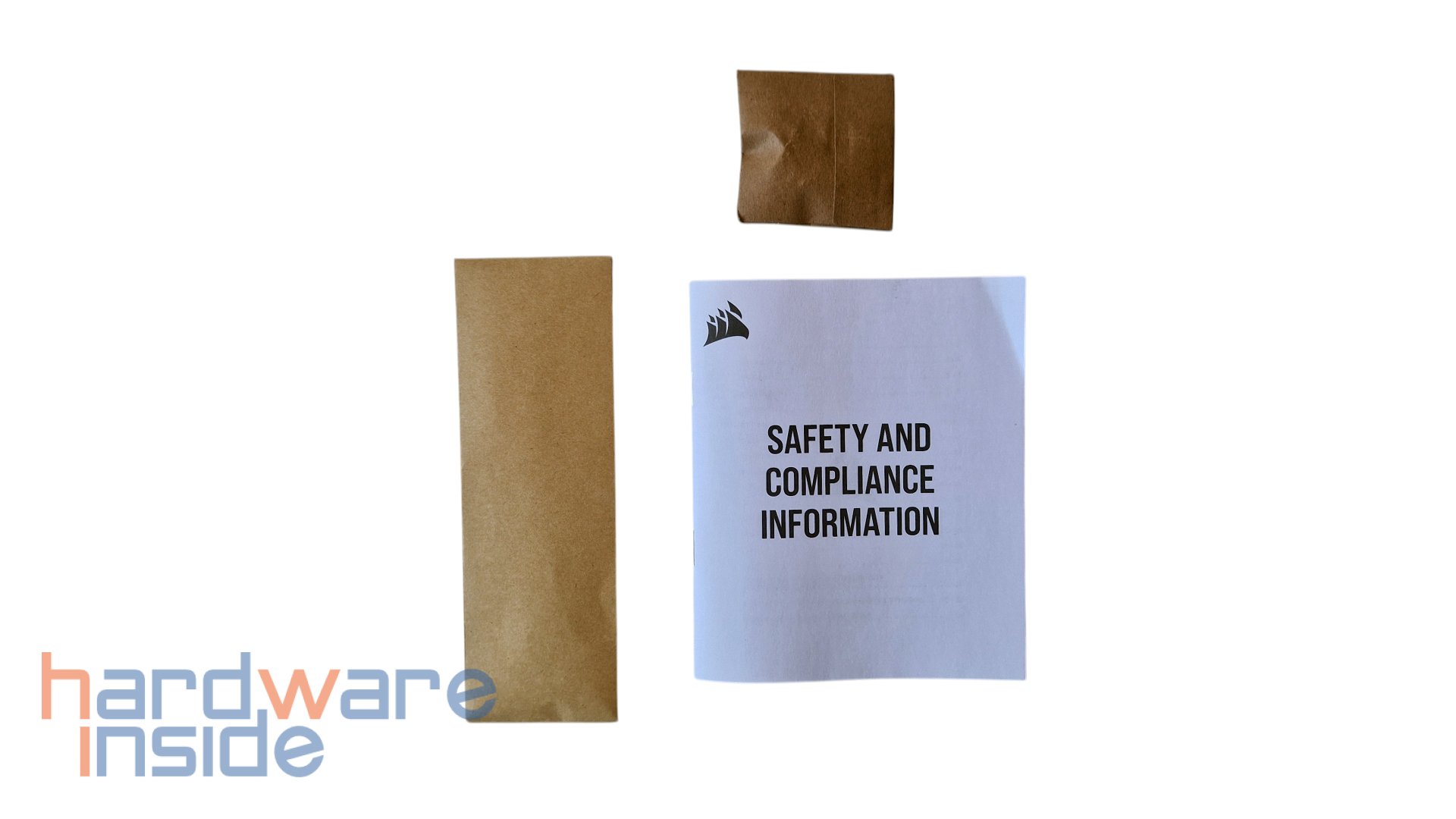

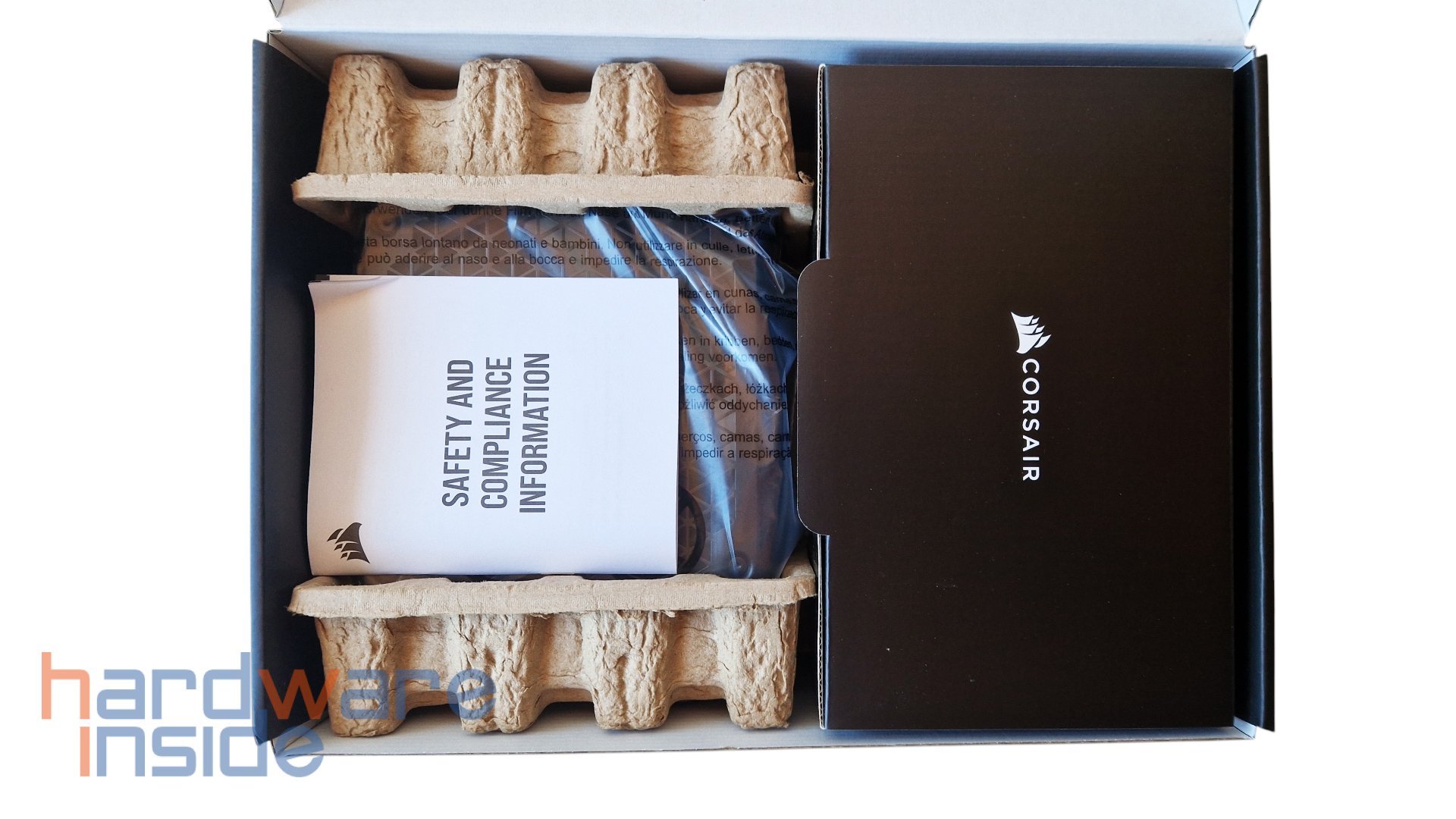

Nachdem wir das HX1200i, das einzeln verpackt in einer Folie und zusätzlich von zwei Kartonagen gepolstert ist, aus der Verpackung befreit haben, liegen zwei kleine Papierbeutel mit jeweils ein paar Kabelbindern sowie den passenden Schrauben zur Montage des Netzteils und ein Userguide bei.

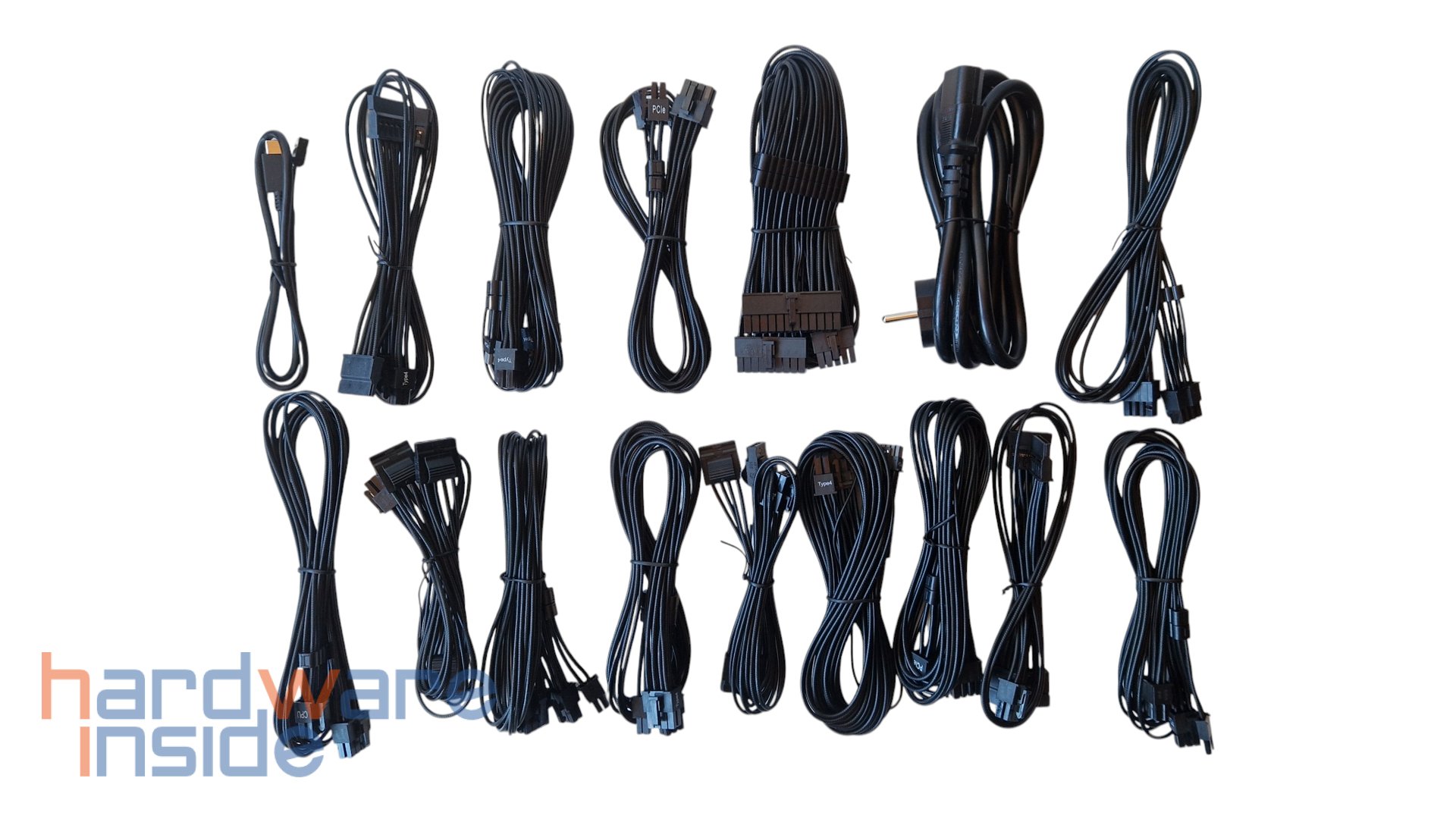

Folgende Kabel des HX1200i sind dem Lieferumfang enthalten:
1x Modulares ATX-Kabel (24-polig)
2x EPS / ATX 12 V 8-polig (4 + 4)
4x PCIe 8-polig (6 + 2)
1x 2V-2×6 (12 + 4) polig
2x SATA (4 SATA)
2x PATA (4-polig)
1x USB (TYP C) auf USB 2.0 (iCUE)
1x Kaltgerätestecker
Daten
Technische Daten – Corsair HX1200i
Abmessungen
150 x 86 x 200 mm
Formfaktor
ATX v3.1
Leistung
1200 Watt
Eingangsspannung Eingangsstrom Eingangsfrequenz
100 bis 240 Volt 15 bis 7,5 Ampere 47 bis 63 Hz
Verteilung
+3.3 Volt – 25 A +5 Volt – 25 A +12 Volt – 100 A +5 VSB – 3 A
Zertifizierung
80 PLUS Platinum (laut Hersteller, 115V)
Anschlüsse
1x Modulares ATX-Kabel (24-polig) 2x EPS / ATX 12 V 8-polig (4 + 4) 4x PCIe 8-polig (6 + 2) 1x 2V-2×6 (12 + 4) polig 2x SATA (4 SATA) 2x PATA (4-polig) 1x USB (TYP C) auf 10-1-polig (ICUE) 1x Kaltgerätestecker
Besonderheiten
ErP Lot 6, digitaler Signalprozessor unterstützt Haswell C6/C7 Low-Power States digitale Schnittstelle (Corsair iCUE)
Kühlung
140 mm Lüfter semi-passiv
Garantie
10 Jahre
Details
Zurück
Vor

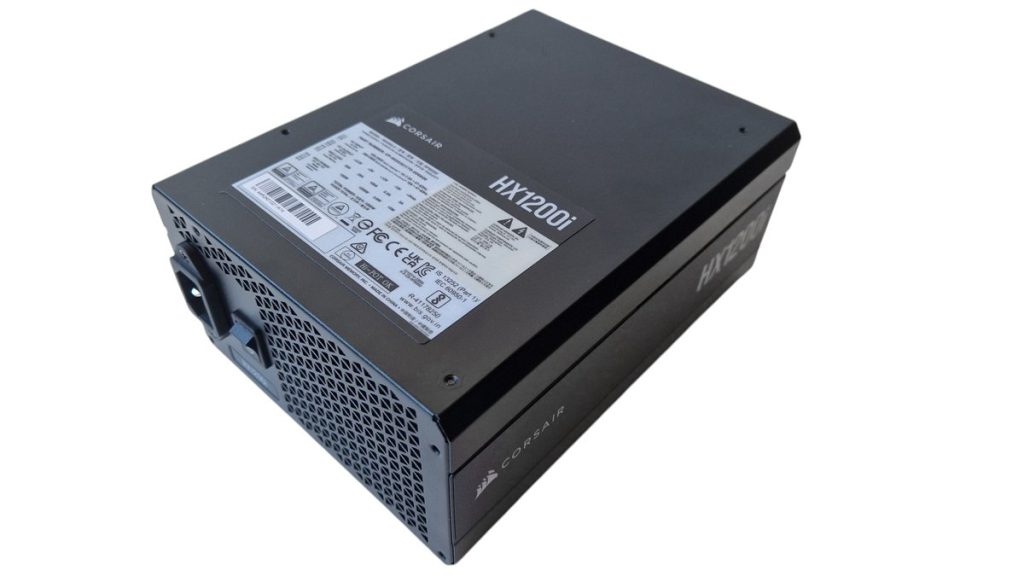

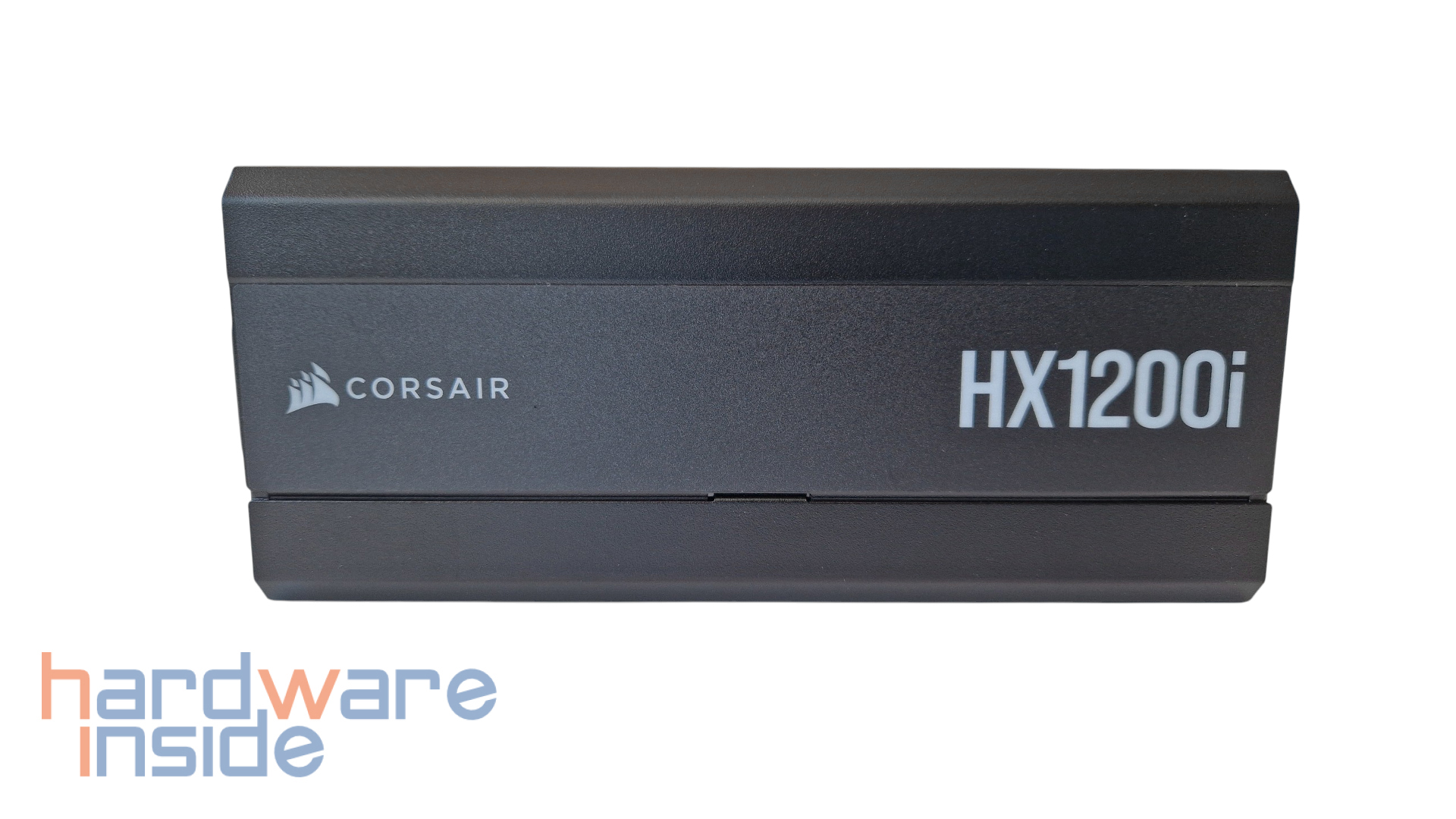

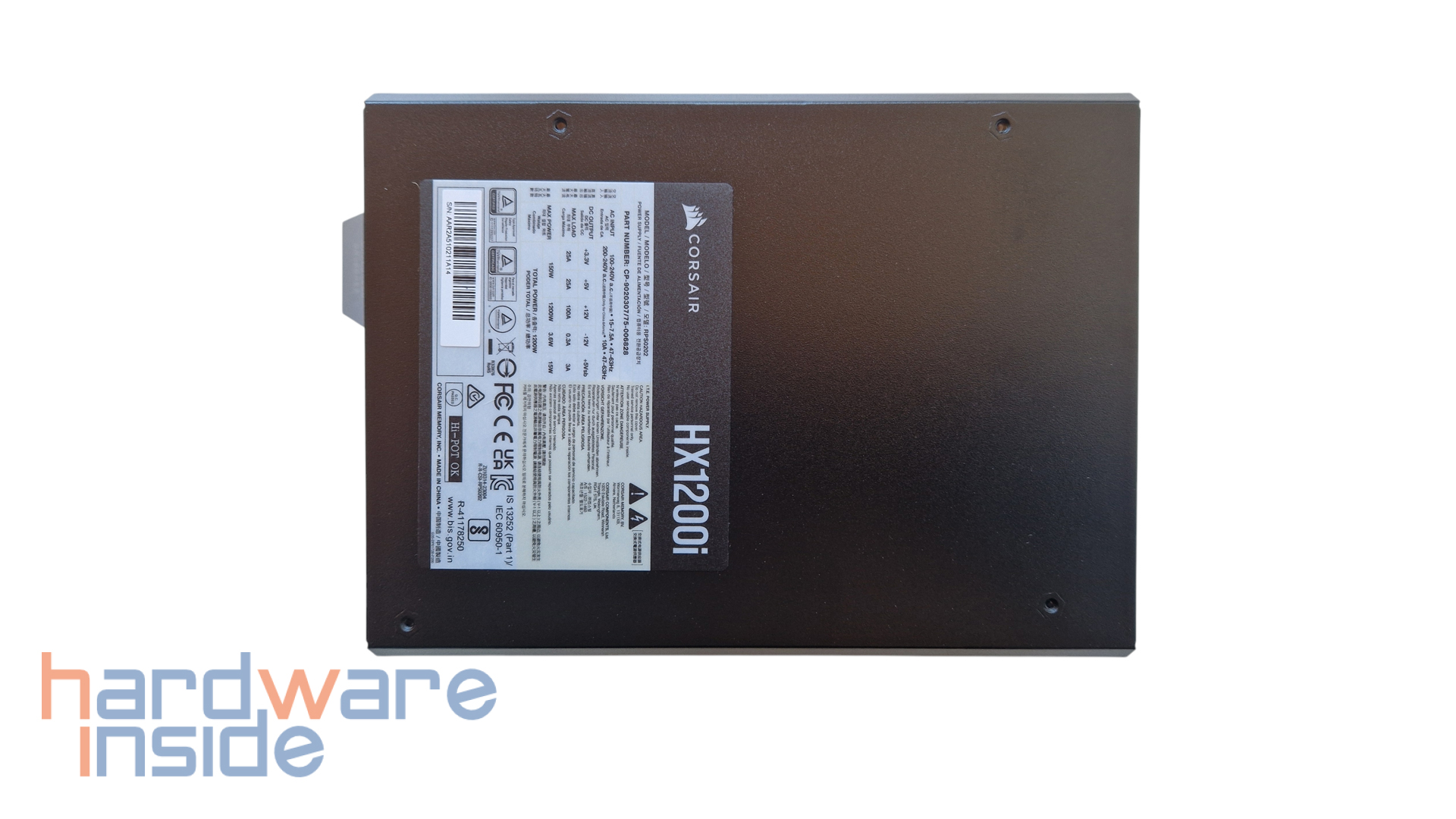

Das Design des HX1200i ist eher schlicht und die Verarbeitung ist, wie von Corsair gewohnt, einwandfrei. Das Gehäuse weist keine scharfen Kanten auf und schließt bündig ab und auch die Lackierung ist einwandfrei ausgeführt. Auf einer der Längsseiten finden wir einen Schriftzug des Herstellers sowie die Modellbezeichnung. Auf der anderen Längsseite ist das Typenschild aufgebracht, welches alle wichtigen Daten des Netzteils trägt. Darunter auch die Information der Cybernetics Gold-Zertifizierung. Damit soll es eine konstante Leistungsabgabe liefern und dabei einen Wirkungsgrad von 92 % erreichen. Das sollte zu einem sparsameren Stromverbrauch und einen kühlen Betrieb gewährleisten.

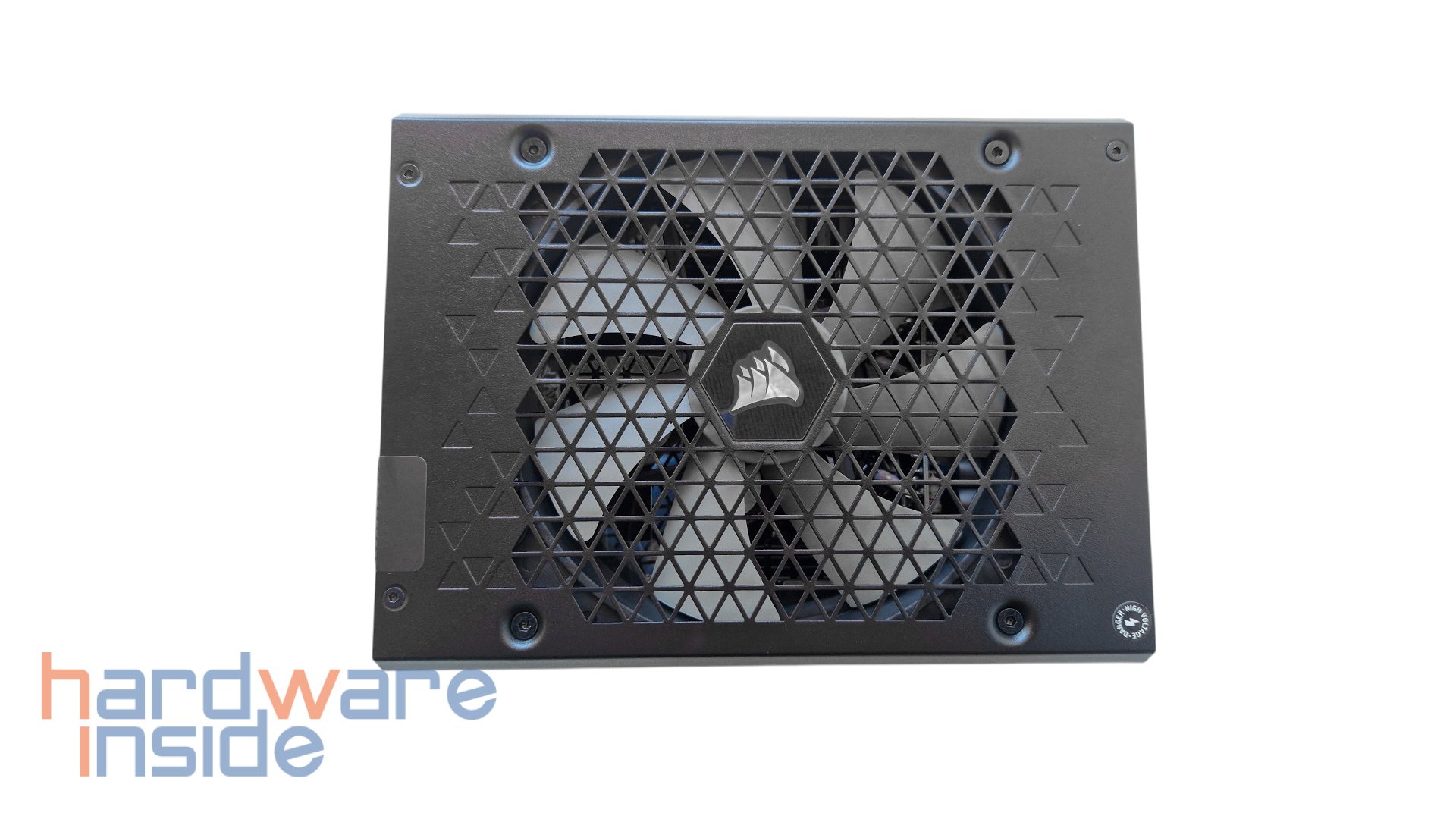

Auf der Unterseite sehen wir mehrere Lüftungsöffnungen in einem futuristisch anmutenden Design. Hinter den Öffnungen arbeitet ein 140 mm großer Lüfter, welcher flüssig gelagert ist. Der Lüfter arbeitet semipassiv, dies bedeutet, dass der Lüfter erst ab einer Auslastung von 50 % seine Arbeit aufnimmt. Dabei startet der Lüfter mit niedrigen 378 U/min, was einem leisen Betrieb zuträglich sein dürfte. Zudem arbeitet der Lüfter mit einer speziell berechneten Lüfterkurve.

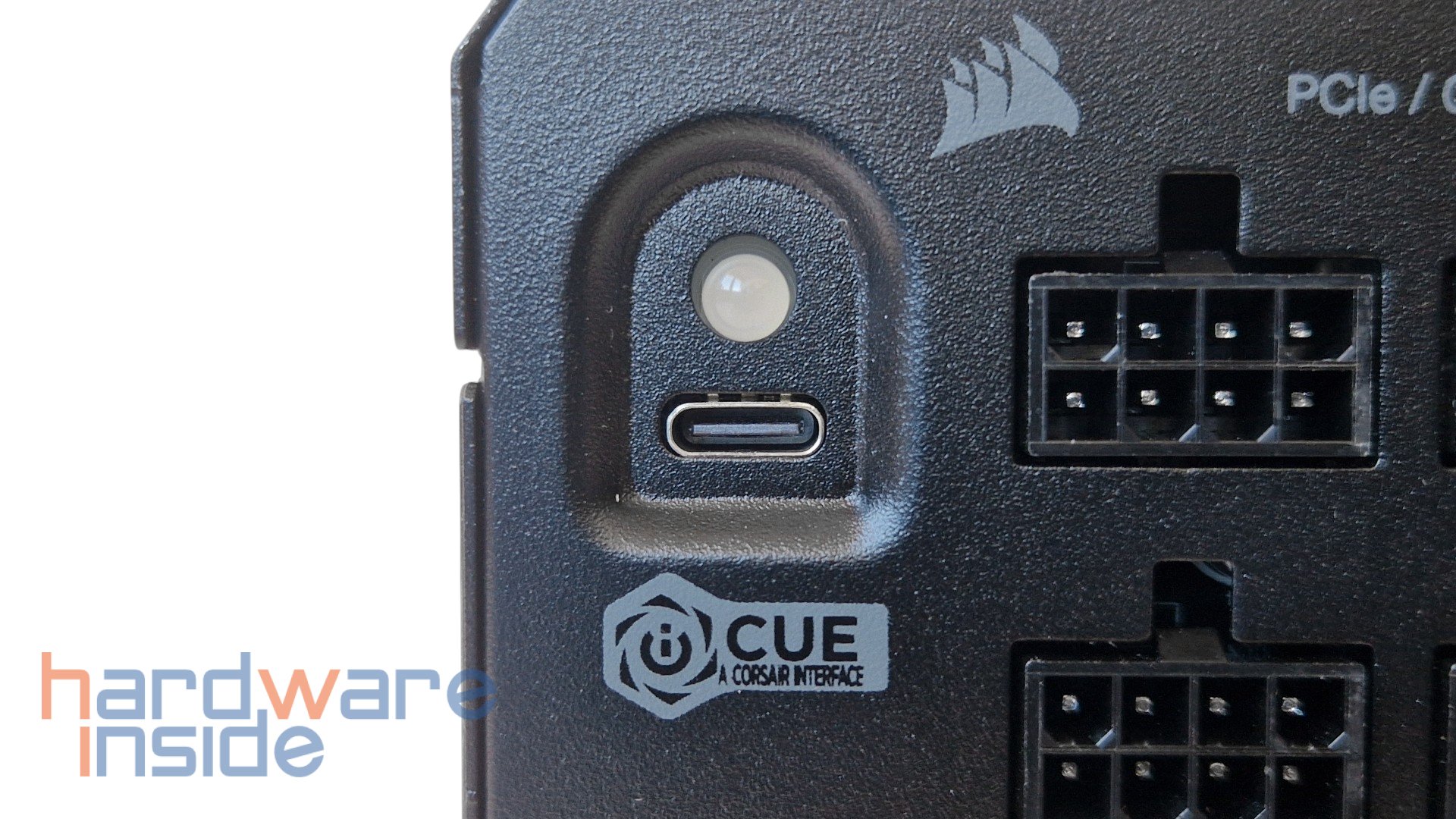

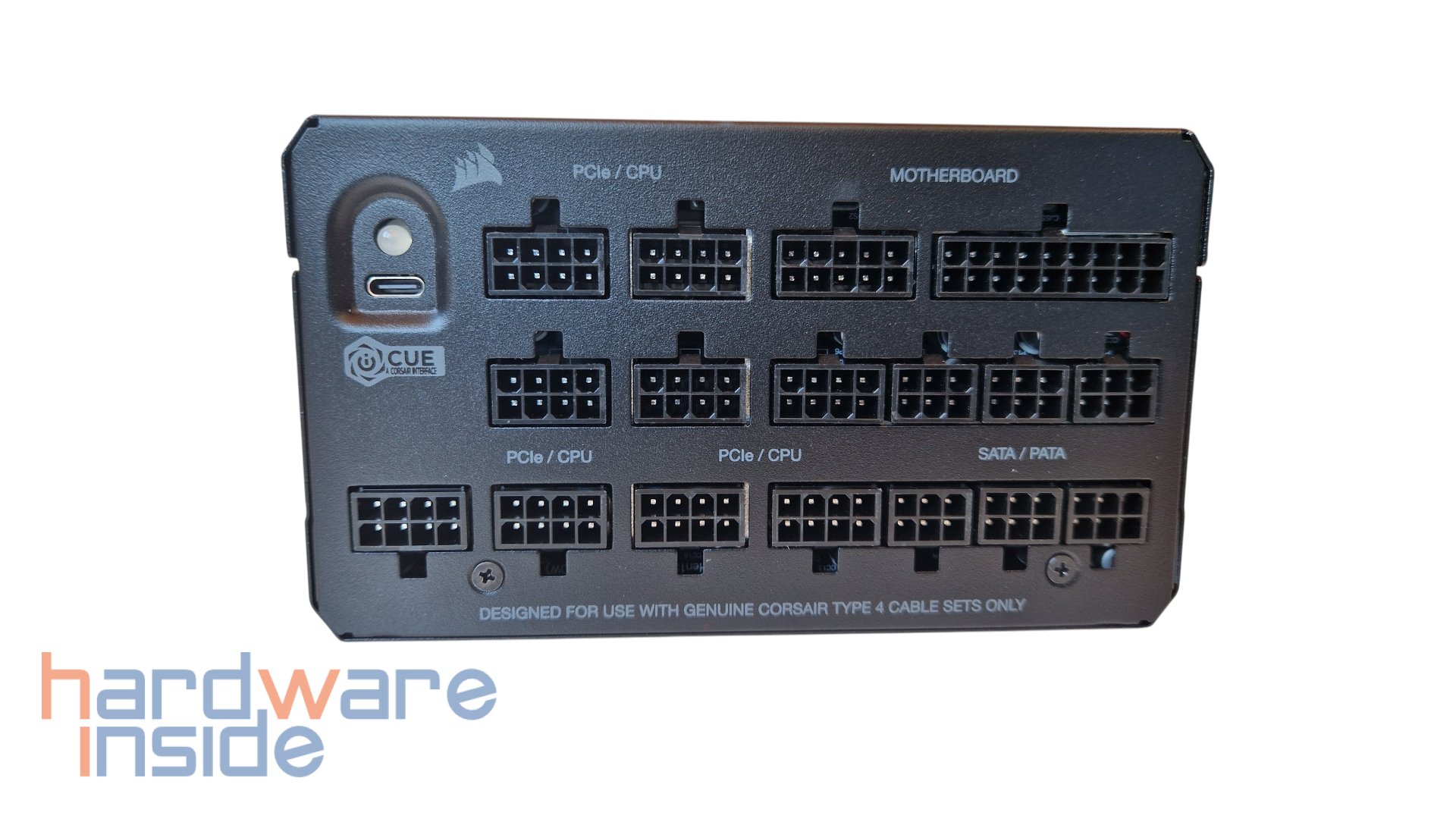

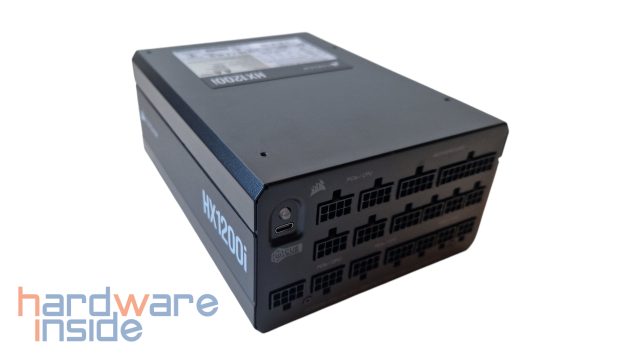

Unterhalb der Anschlussbuchsen wird darauf hingewiesen, dass es sich bei den im Lieferumfang enthaltenen Kabeln des HX1200i um Typ 4 Kabel handelt und auch nur diese genutzt werden sollten. Oberhalb sind die Anschlussbuchsen für die entsprechenden Kabel in fünf Bereiche aufgeteilt. Die Beschriftung der Steckplätze ist übersichtlich, selbsterklärend und beschränkt sich auf das Wesentliche. Mit den zwei nativen 12V-2×6 Anschlüssen werden die neuesten High-End-Grafikkarten mit Strom versorgt – daher ist kein zusätzlicher Adapter erforderlich. Ein falsches Anschließen der Stecker ist aufgrund der verschiedenen Bauformen nicht möglich. Über den USB-Typ-C Protocol 10P Anschluss besteht zudem die Möglichkeit, die Netzteilleistung über die iCue Software des Herstellers auszulesen.
Rückseite

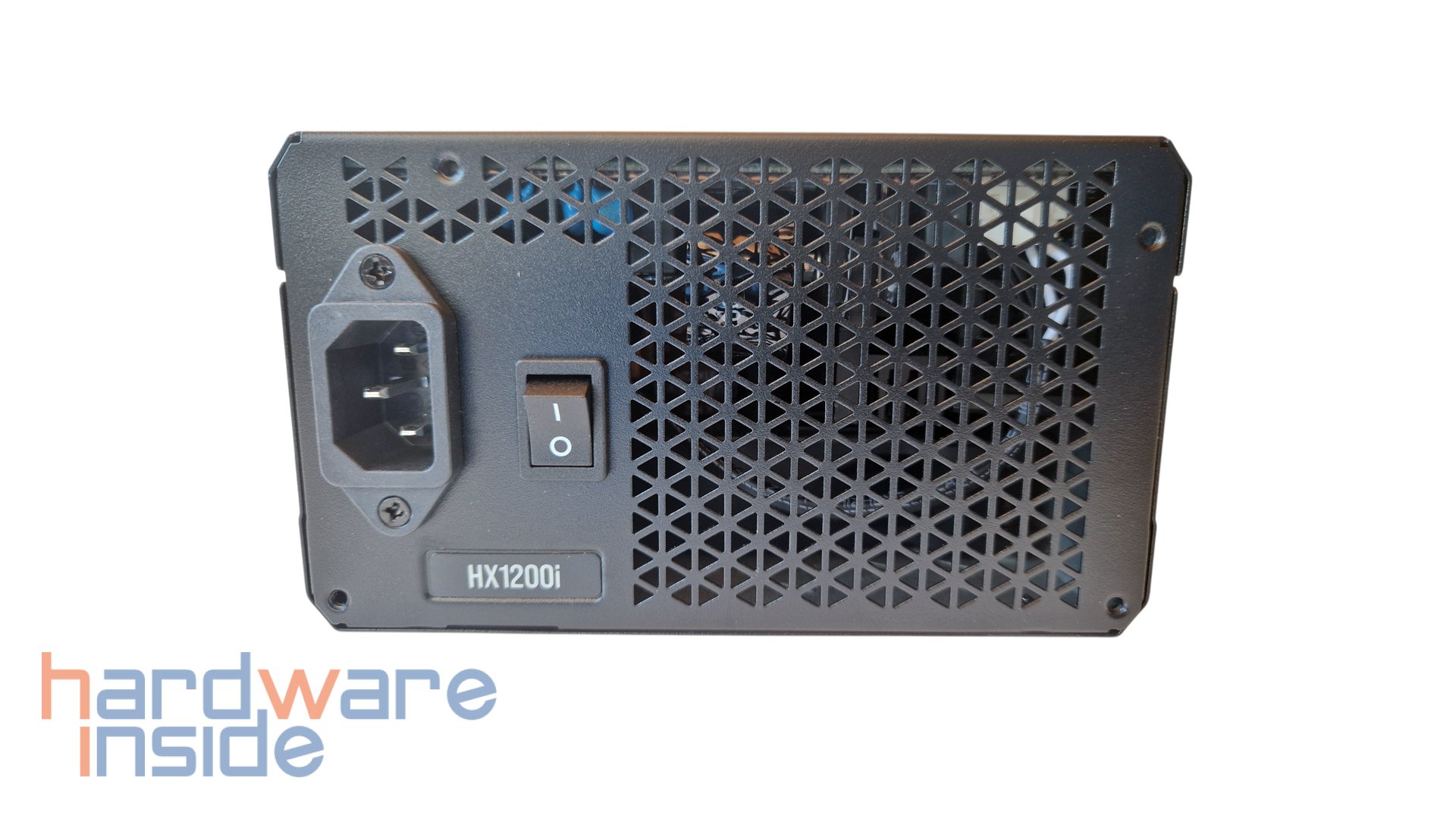

Die Rückseite ist, bis auf einen kleinen Bereich auf der linken Seite, komplett mit Lüftungsöffnungen perforiert. Über diese wird die Abwärme des Netzteiles durch den Lüfter nach Außen befördert. Auf dem nicht perforierten Bereich sind die Kaltgerätebuchse, der Netzschalter sowie die Typen-Bezeichnung zu finden.
Von einem Öffnen des Netzteils sehen wir an dieser Stelle ab, da es uns nicht möglich war, das Netzteil zu öffnen, ohne dieses zu beschädigen. Durch die Belüftungsöffnungen sehen wir jedoch hochwertige japanische Elektrolyt- und Polymer-Kondensatoren. Die 105 °C-beständigen Kondensatoren liefern konstante, zuverlässige Leistung und verlässliche elektrische Performance. Mit der LLC-Topologie und der DC-to-DC-Wandlung soll ein sauberer, gleichmäßiger Strom abgeben werden. Dieses sorgt für eine bessere Energie-Effizienz über einen weiten Bereich von Lasten.
SICHERHEIT UND SCHUTZ
Das Corsair HX1200i ist mit einer Vielzahl von Sicherheitsvorkehrungen ausgestattet, um einen ungestörten Betrieb zu garantieren und potenzielle Risiken zu minimieren. Im Folgenden werden diese Sicherheitsmechanismen detailliert beschrieben.
Für die 12-V-, 5-V- und 3,3-V-DC-Ausgänge ist OVP erforderlich, um den ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus.
Überstromschutz (Over-Current Protection – OCP)
OCP ist für 3,3-V-, 5-V- und 12-V-Schienen vorhanden und stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.
OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Normalerweise ist ein solches Problem auf eine Überlastung des Geräts oder einen defekten Lüfter zurückzuführen.
Ein Kurzschluss liegt bei einer Ausgangsimpedanz von weniger als 0,1 Ohm vor. SCP sorgt unter anderem dafür, dass das Netzteil automatisch abgeschaltet wird, sobald es zwischen einer 3,3-V-, 5-V- oder 12-V-Schiene und einer anderen Schiene oder der Erdung zu einem Kurzschluss kommt. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.
Überlastungsschutz (Over Power Protection – OPP)
OPP schaltet das Netzteil ab, wenn die Leistungsaufnahme zwischen 115 % und 135 % der Nennleistung liegt.

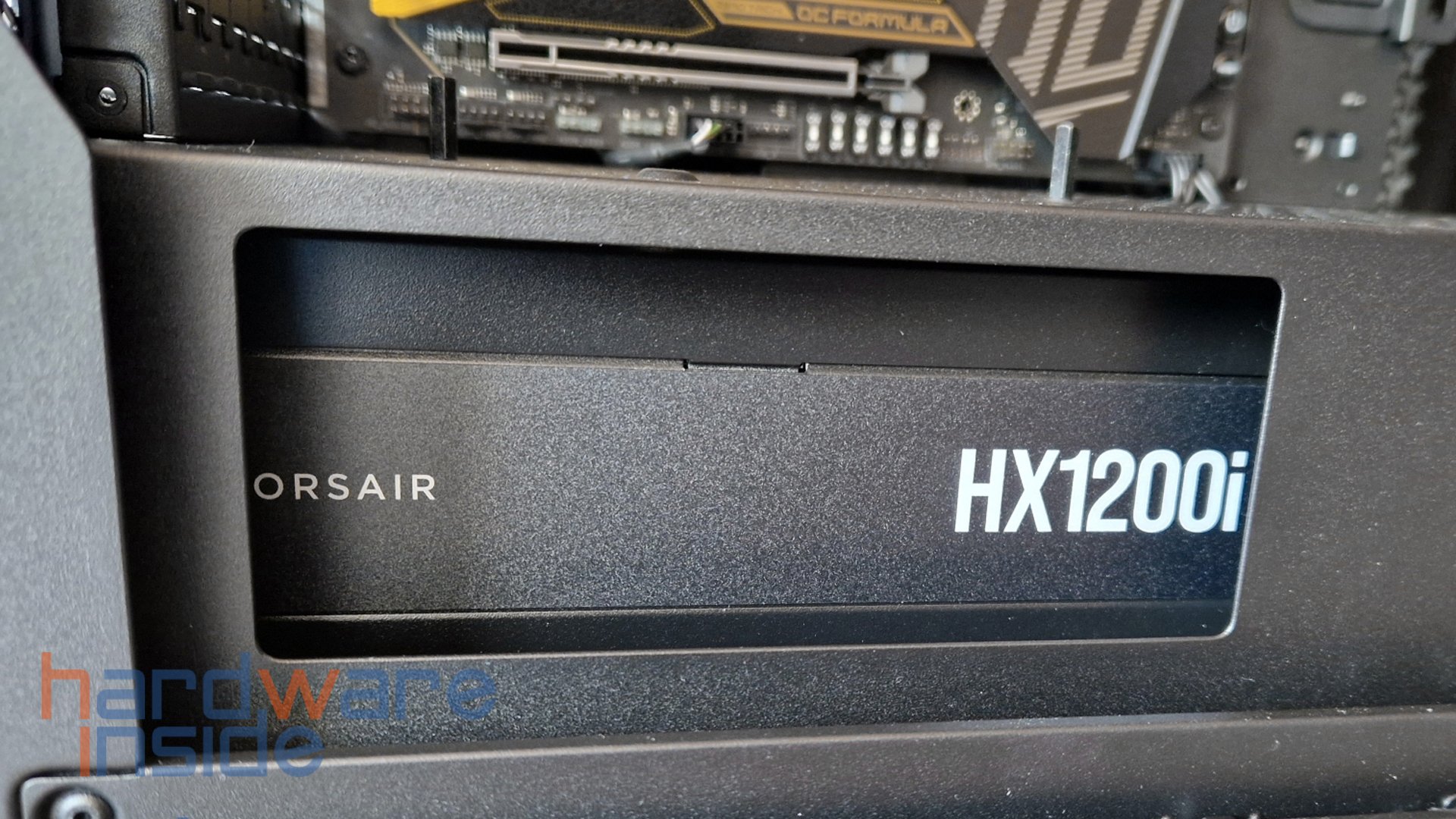

Die Installation in unser Testsystem geht einfach und zügig von der Hand. Zuerst verbinden wir alle notwendigen Kabel mit den passenden Anschlüssen, bevor das Netzteil in das Gehäuse eingesetzt und verschraubt wird. Das USB (TYP C) auf USB 2.0 wird mit einem freien Anschluss auf dem Mainboard verbunden.
Zurück
Vor

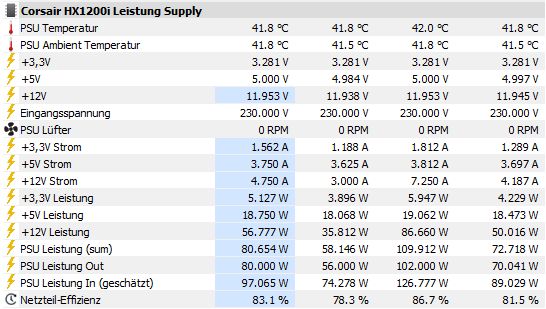

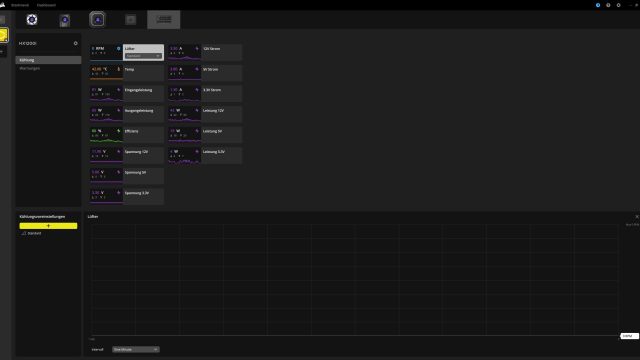

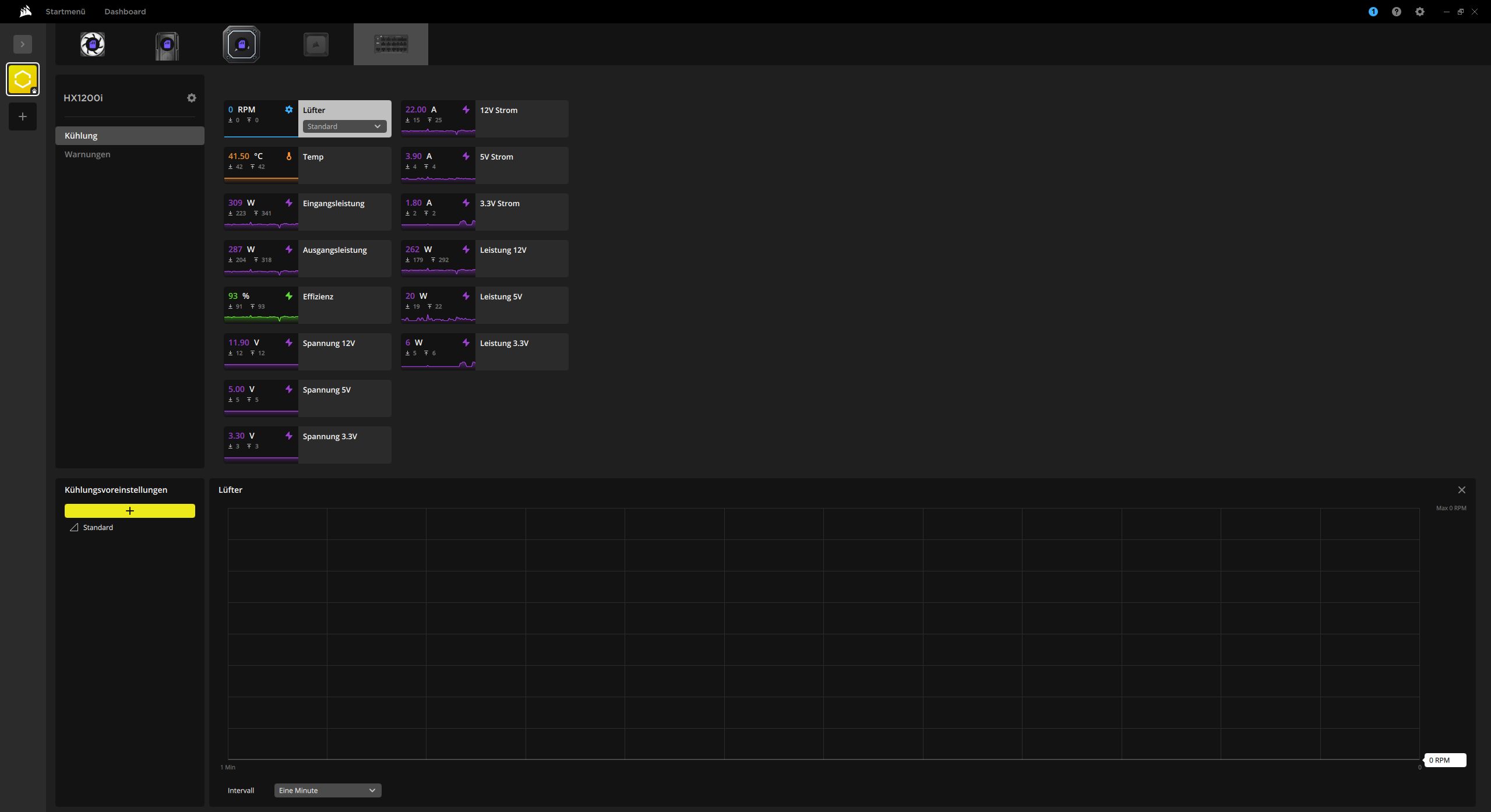

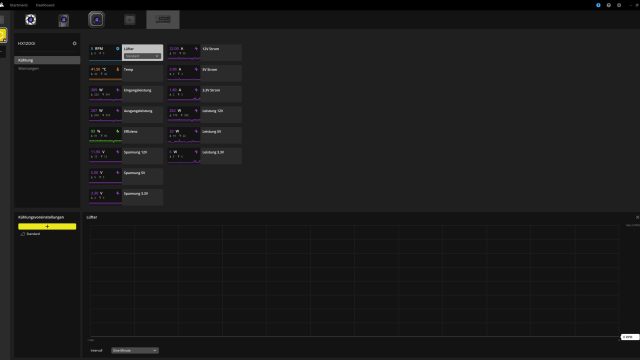

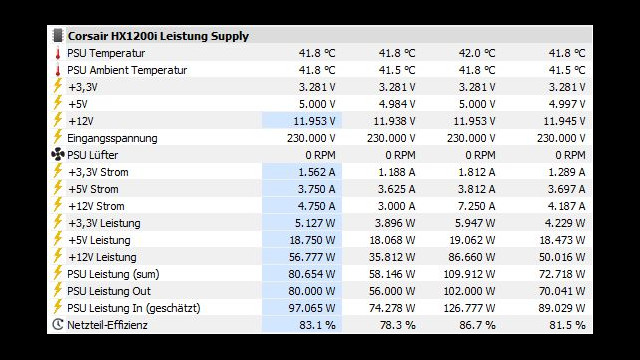

Über die iCUE-Software werden die verschiedenen Ausgangsspannungen kontrolliert. Über HardwareInfo wurde die Daten ebenfalls noch einmal gegen gelesen.
Fazit
Das Corsair HX1200i ist derzeit im Preisvergleich mit einem Preis von 279 € gelistet. Dafür erhält der Nutzer ein Netzteil in der gewohnt guten Corsair-Qualität. Dieses nennenswerte Feature zeichnet sich durch zwei native 12V-2×6 Anschlüsse, die ideal für leistungsstarke Grafikkarten geeignet sind und einer voll modularen Verkabelung aus. Zudem verfügt es über einen semi-passiven Lüfterbetrieb. Dank seiner +12V-Single-Rail mit einer Stromstärke von 100 A garantiert es auch Nutzern, die ans Übertakten denken, eine stabile Energieversorgung. Zudem erfüllt das Netzteil den 80 PLUS Platinum Standard, es gibt eine Garantie von 10 Jahren und die Daten können jederzeit über die hauseigene iCUE-Software abgerufen werden. Für dieses Gesamtpaket vergeben wir unsere Empfehlung.
