ASRock Fatal1ty X370 Gaming K4 im Test

• Quick Installation Guide
• Software Setup Guide
• Postkarte
• Treiber-CD
• schwarz-rotes I/O Shield
• vier SATA-Kabel
• SLI-HB Brücke
• drei Schrauben für M.2

Details:

Betrachten wir das Gaming K4 mal etwas genauer. Wir werfen zuerst einen Blick auf die Stromversorgung des Prozessors und des Arbeitsspeichers.

ASRock kühlt die vorhandenen MOSFETs mit zwei roten Kühlkörpern. Neben diesen befinden sich insgesamt zwölf Spulen und zehn Kondensatoren. Bei den Kondensatoren handelt es sich laut ASRock um Black Caps. Diese sollen für eine lange Lebensdauer sorgen. Wie auf dem dritten Bild zu sehen ist, liegen die Kühler nicht auf allen MOSFETs richtig auf und bei beiden Kühlern schaut jeweils ein Teil eines Wandlers heraus. Da die MOSFETs sehr warm werden können, bewerten wir das als nicht vorteilhaft für die Kühlung.

Da wir die Kühler nun entfernt haben, sehen wir alle Spannungsphasen. Asrock selber schreibt das sie 12 Phasen bieten. Der verbaute PWM Controller kann 8+0, 7+1 oder 6+2 Phasen bedienen, also sind hier Doppler im Einsatz. Als High- und Lowside MOSFETs kommen NIKOS PK618BA und PZ0903BK zum Einsatz und die verwendeten Kondensatoren haben 12K. Ob die von Asrock verbauten Komponenten uns beim Übertakten helfen, sehen wir im weiteren Verlauf des Reviews.

ASRock setzt beim Sound für das X370 Gaming K4 auf Creative Soundblaster Cinema3, das für klanglichen Spiel- und Filmgenuss sorgen soll. Um das auch umsetzen zu können, werden auf dem Mainboard hochwertige Bauteile wie der TI NE5532 Premium Headset Amplifier und
Nichicon Fine Gold Series Audio Caps eingesetzt.

​

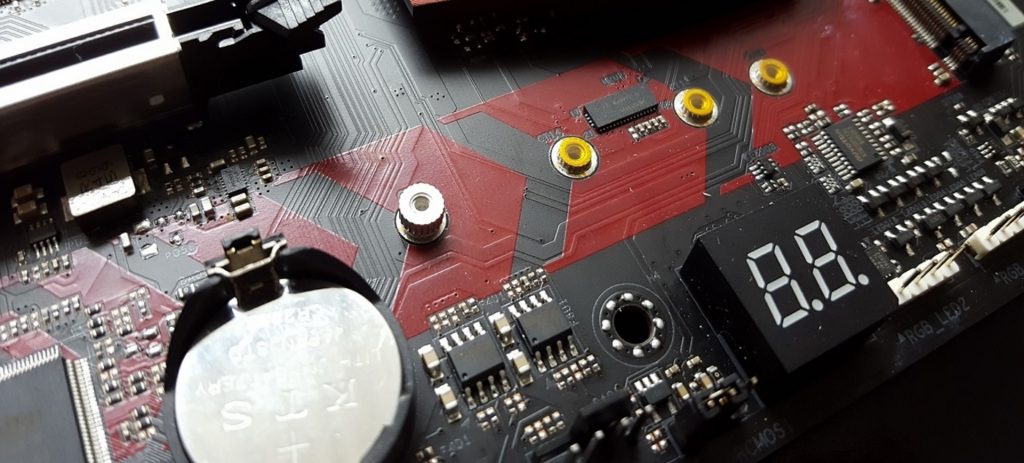

Auf dem X370 Mainboard befinden sich neben den verstärkten PCIe-Slots auch zwei M.2-Schnittstellen für SSDs und ein M.2 für ein WLAN-Modul. Der obere M.2 unterstützt PCI Express x4 und ist somit Generation 3. Unter dem Chipsatzkühler befinden sich LEDs, die sich mit Hilfe eines Tools steuern lassen.

Unter den sechs vorhandenen SATA-Ports befindet sich der zweite M.2-Slot für eine SSD. Dieser bietet eine PCI Express x2 Anbindung.

Am I/O finden wir diesmal sogar zwei PS2-Anschlüsse, die besonders für Übertakter wichtig sind. Über den PS2-Anschlüssen befinden sich die Löcher zur Befestigung der zwei Antennen, die an das per M.2(Key E) erweiterbare WLAN-Modul angeschlossen werden können. Des Weiteren finden wir einen HDMI-Port für die in Zukunft erscheinenden Ryzen APUs und zahlreiche USB-Anschlüsse. Hier setzt ASRock auf sechs USB 3.0 und zwei USB 3.1 Gen2, wovon einer einen Typ-C Anschluss hat. Neben dem LAN-Port befinden sich die Audio-Anschlüsse. Das Gaming K4 setzt wie gewohnt auf fünf Klinkenstecker und einen Optical SPDIF Out.

Praxis:

BIOS:

​

Da das BIOS so umfangreich ist, haben wir ein kleines Video in den Test eingefügt. Nichts desto trotz gehen wir nochmal einzeln auf bestimmte Optionen im BIOS ein. Wir haben zweimal ein neues BIOS-Update aufgespielt. Als das Gaming K4 bei uns ankam, war die BIOS-Version 1.8 installiert. Aktuell haben wir das neuste BIOS mit der Versionsnummer 2.1 geflasht, um die Benchmark-Ergebnisse aktuell zu halten.

Kommen wir zu einer der wichtigsten Optionen im BIOS für einige Nutzer: Das OC-Menü. Hier bietet das Mainboard viele Optionen. Es können zahlreiche Spannungen verändert, die Speicher konfiguriert und auch SMT oder Schutzmaßnahmen deaktiviert werden. Am unteren Ende des Menüs können die getroffenen Einstellungen in einem Profil gespeichert werden. So kann man bei Bedarf das entsprechende BIOS mit einer bereits getesteten Übertaktung laden. Auch hier stellen wir, wie zuvor beim MSI X370 Krait Gaming, unsere bekannten Werte für die 4GHz ein. Ob es hier auch so reibungslos läuft, sehen wir später.

Überrascht hat uns die CPU-Temperatur im BIOS unter dem Menü HW-Monitor. Hier wird die CPU-Temperatur ohne +20°C Offset angezeigt. Des Weiteren werden die anliegenden Spannungen und Lüfter-Drehzahlen angezeigt. ASRock bietet auch wie bei vielen anderen Mainboards eine Lüfter-Steuerung, entweder über das BIOS oder per Software. Die fünf vorhandenen 4-Pin Lüfter-Anschlüsse können alle angesteuert und einzeln eingestellt werden. An zweien kann auch eine Pumpe angeschlossen werden. Wir nutzen Lüfter mit 3-Pin Steckern. Diese können alle bis auf einen über die anliegende Spannung gesteuert werden. Der am CPU-Lüfter angeschlossene Lüfter dreht leider mit voller Geschwindigkeit. Der Rest der angeschlossenen Lüfter kann komplett heruntergeregelt werden. Leider platziert ASRock einen der fünf Lüfter-Anschlüsse sehr ungünstig und wir konnten nur vier Lüfter anschließen. Sobald der Stecker vom fünften Lüfter angeschlossen ist, rastet unsere Grafikkarte nicht mehr in den PCI-Express-Slot ein. Da wir das Risiko eines Grafikkarten- oder Mainboard-Defekts vermeiden wollen, schließen wir den Lüfter nicht an.

Tools:

ASRock bietet auch sein hauseigenes Tool F-Stream an. Dieses kann in der neusten Version bei ASRock heruntergeladen werden. In F-Stream kann der Energiesparmodus geändert werden und es gibt hier auch den OC Tweaker. In diesem können verschiedene Optionen zum Übertakten wie Spannungen oder der CPU-Takt eingestellt werden. Wie im BIOS können diese Einstellungen auch in einem Profil gespeichert werden.

Neben dem OC Tweaker finden wir die System Info. Hier können die Spannungen, Lüfter Drehzahlen oder Temperaturen abgelesen werden. Außerdem finden wir wieder wie im BIOS die CPU-Temperatur ohne die zusätzlich drauf gerechneten 20°C Offset. Zum Schluss kommen wir zum Reiter Fan-Tastic Tuner. Hier finden wir Einstellungsmöglichkeiten für die Steuerung der Lüfter. Die Lüfter können im Tool mit Hilfe einer Lüfter-Kurve eingestellt werden. Damit ist es möglich, die Lüfter-Drehzahlen abhängig von der Temperatur automatisch steigen oder sinken zu lassen.

Um die LEDs unter dem Chipsatz oder die an den LED-Headern angeschlossenen LEDs steuern zu können, nutzten wir das ASRock RGB LED Tool. Hier können wir die Farben der Chipsatz-LEDs und der am Mainboard angeschlossenen LEDs einstellen. Es ist auch möglich, die LEDs mit bestimmten Effekten anhand eines Profils einzustellen.

Übertakten, Benchmarks und Stromverbrauch:

Übertakten:

Das Fatal1ty X370 Gaming K4 bietet einige Optionen zum Thema Übertakten. Wie zuvor beim MSI X370 Krait Gaming K4 versuchen wir auch hier unsere Werte für 4GHz zu erreichen. Anders als beim Asus Prime X370-Pro und beim Krait Gaming braucht das Gaming K4 mehr Spannung. Wir benötigen 1,456 Volt und damit 0,04 Volt mehr Spannung als bei den anderen zwei Mainboards. Mit der zuvor getesteten BIOS Version 2.0 benötigen wir sogar 1,47 Volt. Es handelt sich hier aber nur um höhere Werte des Mainboard-Sensors. Der CPU-Sensor zeigt hier bis auf kleine Unterschiede die gleichen Werte wie zuvor bei den anderen Platinen.
Um Bedingungen zu testen, mit denen der Prozessor auch im Alltag betrieben werden kann, testen wir ab diesem Test die Mainboards mit bestimmten OC-Vorgaben. Wir ermitteln mit welchem Takt der CPU mit laut Mainboard-Sensor eingestellten 1,25 und 1,35 Volt läuft. Hier zeigt sich, dass wir mit 1,25v die 3,8GHz und mit 1,35v die 3,9GHz erreichen.

​

Zum Schluss testen wir, wie warm die MOSFET-Kühler mit laut Mainboard Sensor eingestellten 1,216 Volt, 1,25 Volt, 1,35 Volt und mit der benötigten Spannung für 4GHz werden. Dazu messen wir mit einem Infrarot-Temperaturmessgerät und schauen uns die Temperaturen der Mainboard-Sensoren an. Das ASRock-Mainboard zeigt uns im HW-Monitor die MOSFET-Temperaturen mit dem Sensor-VRM an. Hier zeigt sich, dass sich die MOSFET-Temperatur mit 86°C selbst mit 1,456 Volt noch im grünen Bereich befindet.

​

Mit den automatisch eingestellten Werten für den Ryzen7 1700X im BIOS liegt eine CPU-Spannung von 1,216 Volt an und damit erreichen die MOSFETs laut VRM-Sensoren eine Temperatur von 66°C.

Natürlich möchten wir auch den Arbeitsspeicher übertakten. Zuvor gelang es uns bei dem Asus und MSI Mainboard, den 2400er Speicher von G.Skill auf 2933Mhz zu betreiben. Obwohl wir das neuste BIOS mit der Versions-Nr. 2.2 verwenden, ist es uns hier nicht möglich, den Speicher auf 2666 oder 2933 MHz einzustellen. Um alles auszuschließen, stellen wir die Spannung vom Speicher und SOC höher. Da selbst das nicht reicht, um die Speicher mit dieser Übertaktung zum Laufen zu bringen, wechseln wir auch die Speicherbänke. Leider alles ohne Erfolg und dabei ist seit der BIOS-Version 2.0 das neuste AGESA 1.0.0.4a im BIOS enthalten, das für mehr Speicherkompatibilität sorgen soll. Allerdings ist es möglich die Timings bei 2400Mhz von 15-15-15-15-35 auf 12-12-12-12-35 zu reduzieren. Dort gibt es keine Probleme.

Benchmarks:
Bei den Benchmarks haben wir zum vorherigen Test des MSI Mainboards einiges geändert. So lassen wir Spiele außen vor, da dort keine markanten Unterschiede festzustellen waren. Daher testen wir die vorhandenen Schnittstellen wie zum Beispiel den PCI-Express- und die SATA-Ports. Mit dem Unigine Superposition testen wir den PCI Express x16 Anschluss, in dem die Grafikkarte verbaut ist. Mit Cinebench und dem x265 Benchmark schauen wir, ob die vorhandene Leistung des 1700X auch abrufbar ist und der Turbo auf 3,5GHz mit allen Kernen funktioniert. Wir schauen uns auch die Schreib- und Lesegeschwindigkeiten der SSD und des Arbeitsspeichers mit AIDA64 und dem CrystalDiskMark 5 an. Zum Schluss betrachten wir den Energieverbrauch im IDLE, in Prime95 und in War Thunder. Wir starten jeweils nur einmal und notieren die Ergebnisse. Um Vergleichswerte präsentieren zu können, haben wir das MSI B350 Tomahawk auch durch den Test-Parkour laufen lassen. Der vollständige Test dazu erscheint demnächst.

In dem Grafikkarten-Benchmark Superposition sind keine großartigen Unterschiede zu erkennen.

In Cinebench R15 ist das Gaming K4 etwas schneller als das Tomahawk, liegt aber noch im Bereich der Messschwankung.

Beim x265 Benchmark wendet sich das Blatt und das Tomahawk ist schneller. Genau wie beim Cinebench und Superposition liegt es noch im Bereich der Messtoleranz.

Im Speicherdurchsatz liegt das ASRock minimal vorne. Große Auswirkungen dürfte das in Anwendungen und Spielen aber nicht haben.

​

Auch der SATA-Test zeigt nur Messschwankungen.

Beim Stromverbrauch konnten wir neben dem B350 Tomahawk auch auf die Werte des X370 Krait Gaming und die des Asus Prime X370-Pro zurückgreifen. Wir messen wieder mit unserem Brennenstuhl Energiemessgerät. Wir sehen auf dem Diagramm, dass das Gaming K4 in Prime95 weniger Strom benötigt als die anderen Hauptplatinen, dafür benötigt es in dem Spiel War Thunder etwas mehr Strom.

Fazit:

Das ASRock Fatal1ty X370 Gaming K4 liegt von der Leistung her gleichen auf mit der Konkurrenz. Es bietet viele BIOS-Optionen für Übertakter und mit der hauseigenen Software lassen sich viele Dinge auch unter Windows einstellen. Leider ist das Gaming K4 noch nicht ganz ausgereift. Beim Übertakten war das Mainboard sehr widerspenstig und das Speicher-OC war auch nicht erfolgreich. Hier kann aber davon ausgegangen werden, dass der Hersteller daran arbeitet und es in nächster Zeit noch einige BIOS-Updates geben wird. Die Spannungsversorgung mit zwölf Phasen ist aber mehr als ausreichend. Das merkt man vor allem an den niedrigen Temperaturen der MOSFETs trotz hoher Spannungen. Bei den Kühlern hätte ASRock aber etwas sauberer arbeiten können, sodass sie alle MOSFETs komplett abdecken. Ein anderes Problem stellten wir bei dem Anschluss für den CPU-Lüfter fest. Dieser lässt es nur zu, dass 4-Pin Lüfter in der Drehzahl gesteuert werden können. Damit lief unser angeschlossener 3-Pin Lüfter auf voller Drehzahl. Das nächste Problem war bei einem Gehäuselüfter-Anschluss zu finden. Sobald ein Gehäuselüfter dort eingesteckt ist, lässt sich eine lange Grafikkarte nicht mehr verbauen. Positiv fällt uns auf, dass die restlichen 3-Pin Gehäuselüfter problemlos angesteuert werden können und das es genügend USB- und M.2-Ports gibt. Da das ASRock Fatal1ty Gaming K4 einige Probleme hat, geben wir ihm 8,0 von 10 Punkten und damit erhält es den Silber-Award. Trotz der Probleme bietet es uns einiges fürs Geld und ist mit einem Preis ab 163,99€ nicht zu teuer.

PRO:
+BIOS sehr umfangreich
+Gehäuselüfter lassen sich steuern, auch mit 3-Pin
+Spannungsversorgung
+Viele schnelle USB-Ports am I/O und für das Frontpanel
+Diagnose-LED
+MOSFET Kühler kühlt gut

Contra:
-Noch Probleme mit Speicher-OC
-CPU-Lüfter nicht steuerbar mit 3-Pin Lüfter
-Mittlerer Gehäuselüfter-Anschluss hat eine schlechte Position
