Mit dem MEG X870E ACE MAX präsentiert MSI sein neuestes High-End-Mainboard für AMDs aktuelle Ryzen-Prozessoren. Der X870E-Chipsatz, PCIe 5.0 und Wi-Fi 7 versprechen maximale Performance und beeindruckende Konnektivität. Optisch überzeugt das Board mit einem edlen, dunklen Design und massiven Kühlkörpern, die ganz auf Enthusiasten und Overclocker ausgelegt sind. Ob das MSI MEG X870E ACE MAX auch in der Praxis überzeugt, erfahrt ihr bei uns im Test.
Verpackung, Inhalt, Daten
Verpackung

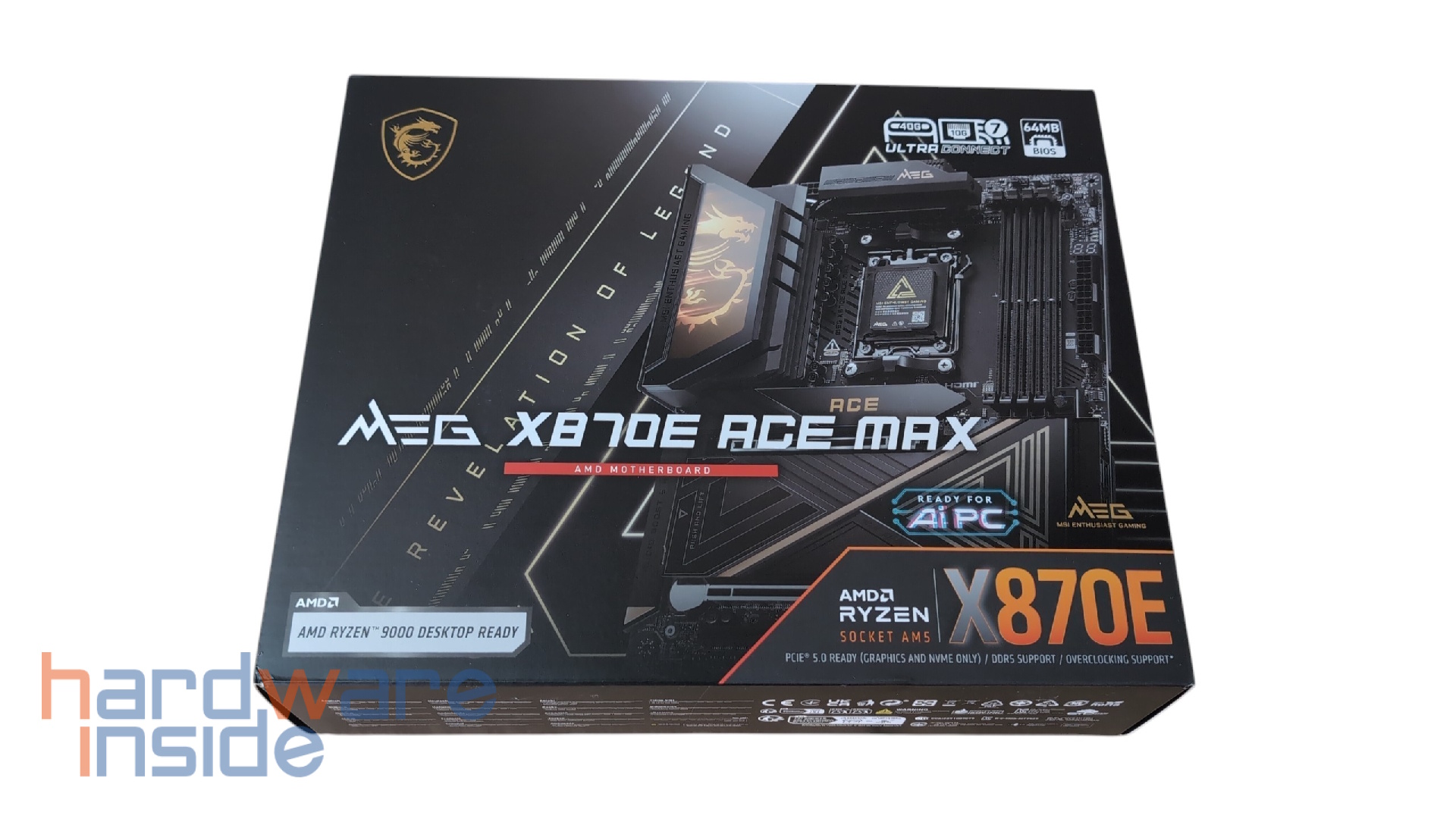

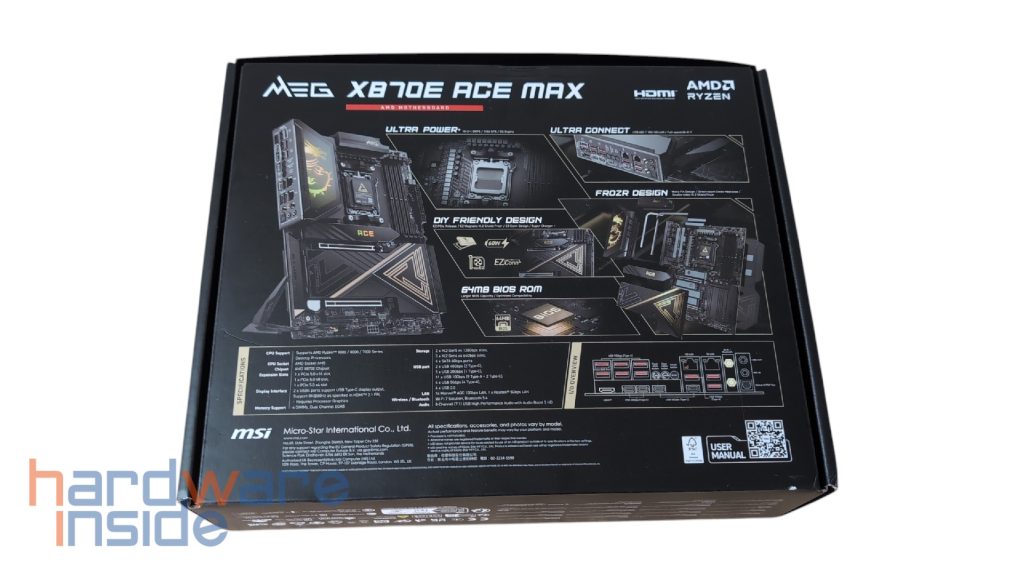

Die Verpackung des MSI MEG X870E ACE MAX ist großteils dunkel, dabei zeigt die Vorderseite eine Abbildung des Mainboards, die Modellbezeichnung, das Herstellerlogo, die Unterstützung von USB 4, 10G-LAN, Wi-Fi-7 sowie einem 64 MB BIOS-ROM, um auch für künftige CPU Generationen gerüstet zu sein. Auf der Rückseite sind ebenfalls Abbildungen des Mainboards zu sehen, diese dienen zur Verdeutlichung der Features. Ebenso sind die technischen Daten und die Anschlüsse des I/O Panels dargestellt.

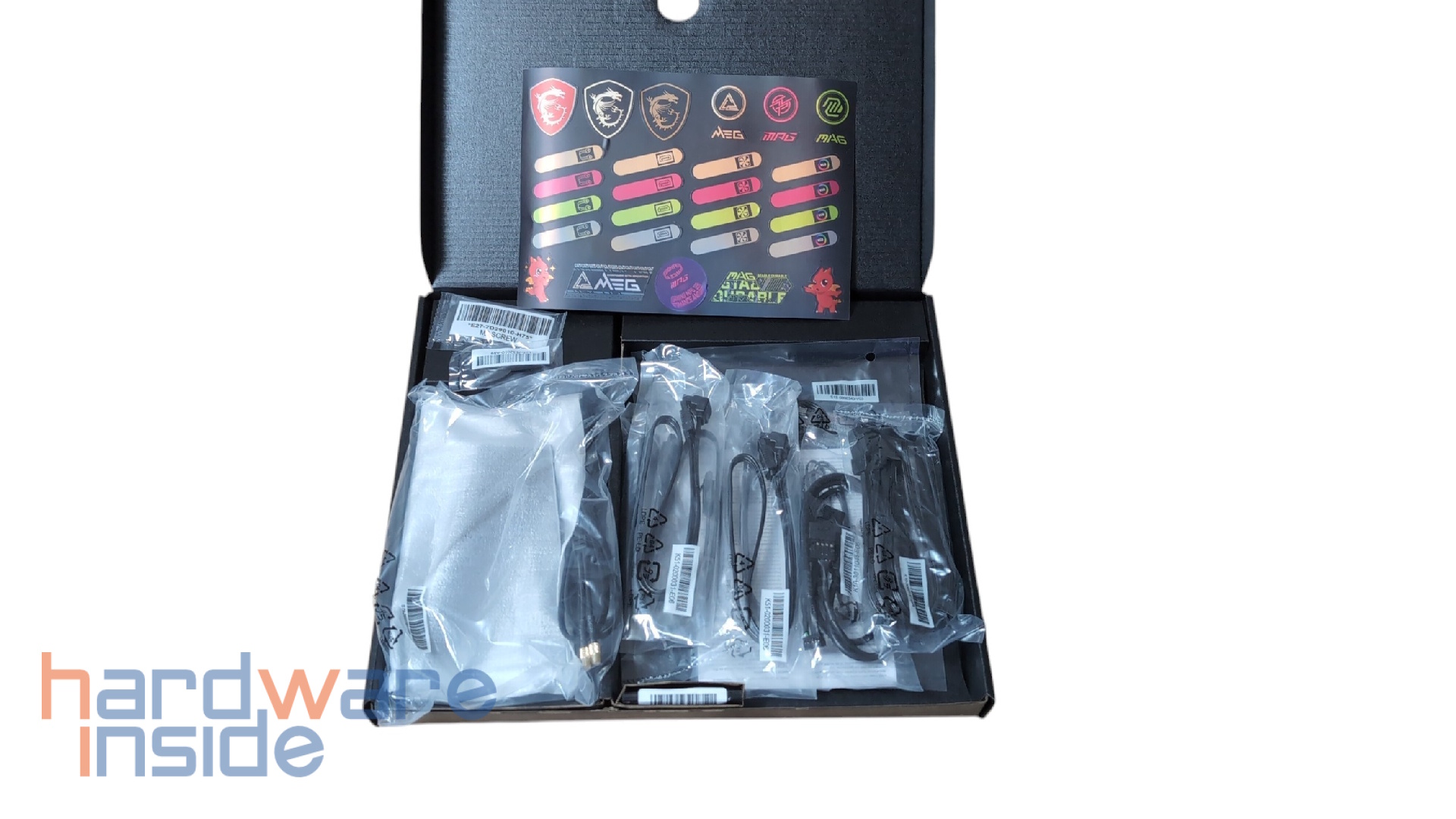

Inhalt
Neben dem MSI MEG X870E ACE MAX ist noch Folgendes enthalten:

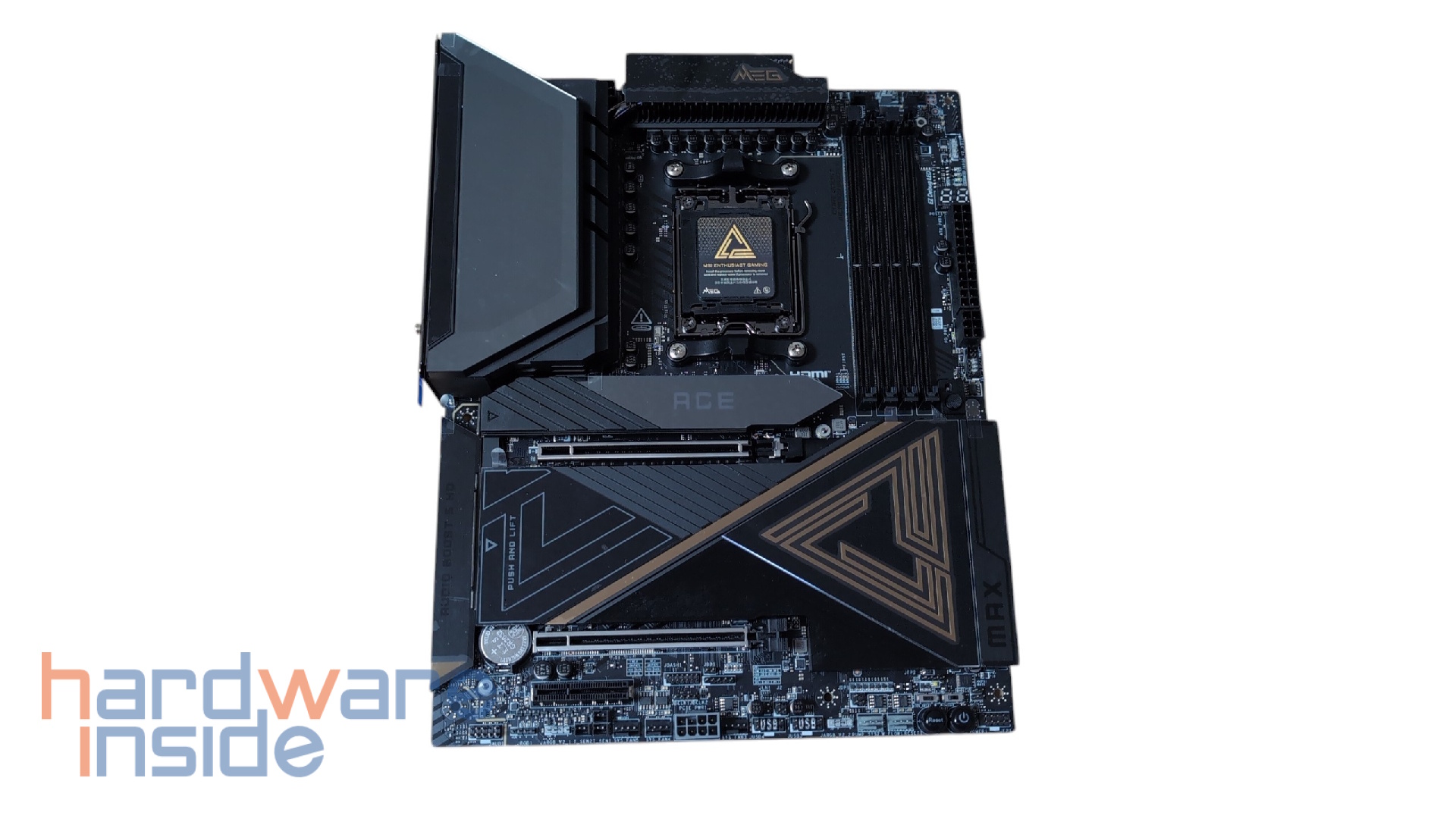

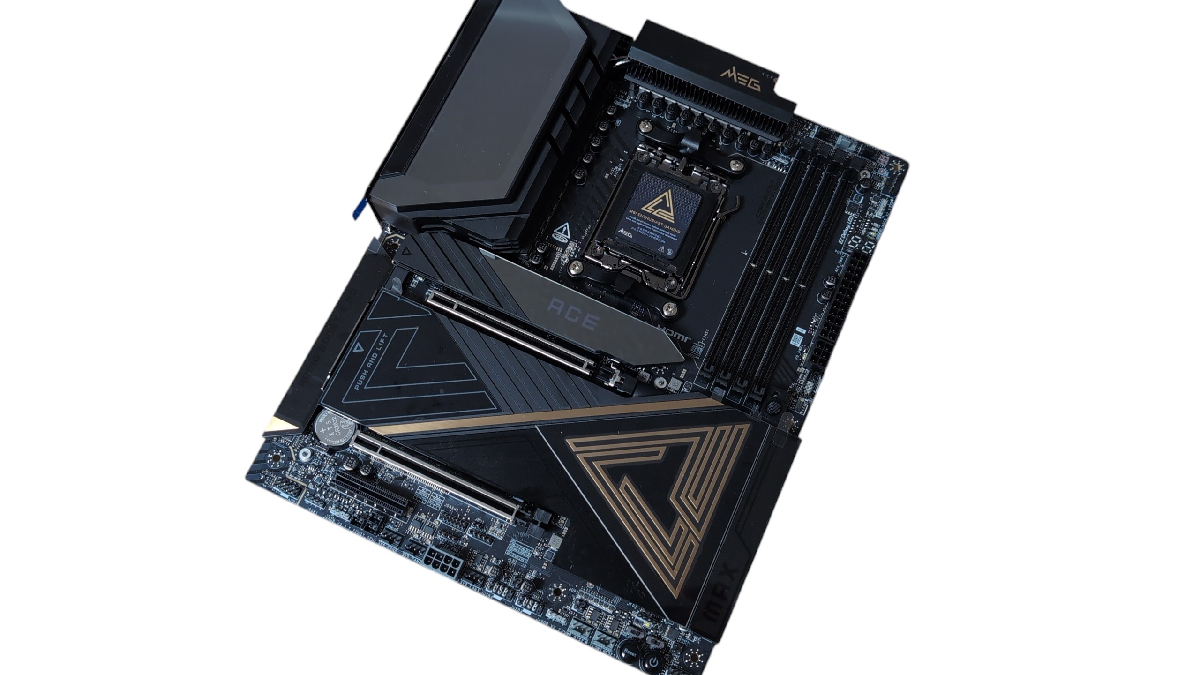

Das MSI MEG X870E ACE MAX kommt im ATX-Format (244 × 305 mm) und präsentiert sich großteils schwarz mit goldenen Akzenten, was für einen edlen Look sorgt. Dabei fällt auf, dass wir den gleichen Aufbau wie bei dem MSI MPG X870E CARBON WIFI haben. Auch hier leuchten die Abdeckung des I/O-Panels und des ersten M.2-Slots. Ebenso liegen unter dem großen Kühlkörper vier M.2-Slots versteckt. In einigen Bereichen wurde das Mainboard jedoch verbessert, wie z. B. die schnellere RAM-Unterstützung, ein weiterer M.2-Slot auf der Rückseite, 2x PCIe 5.0 x16, schnellere Netzwerk-Anschlüsse und dem 64 MB BIOS-ROM.

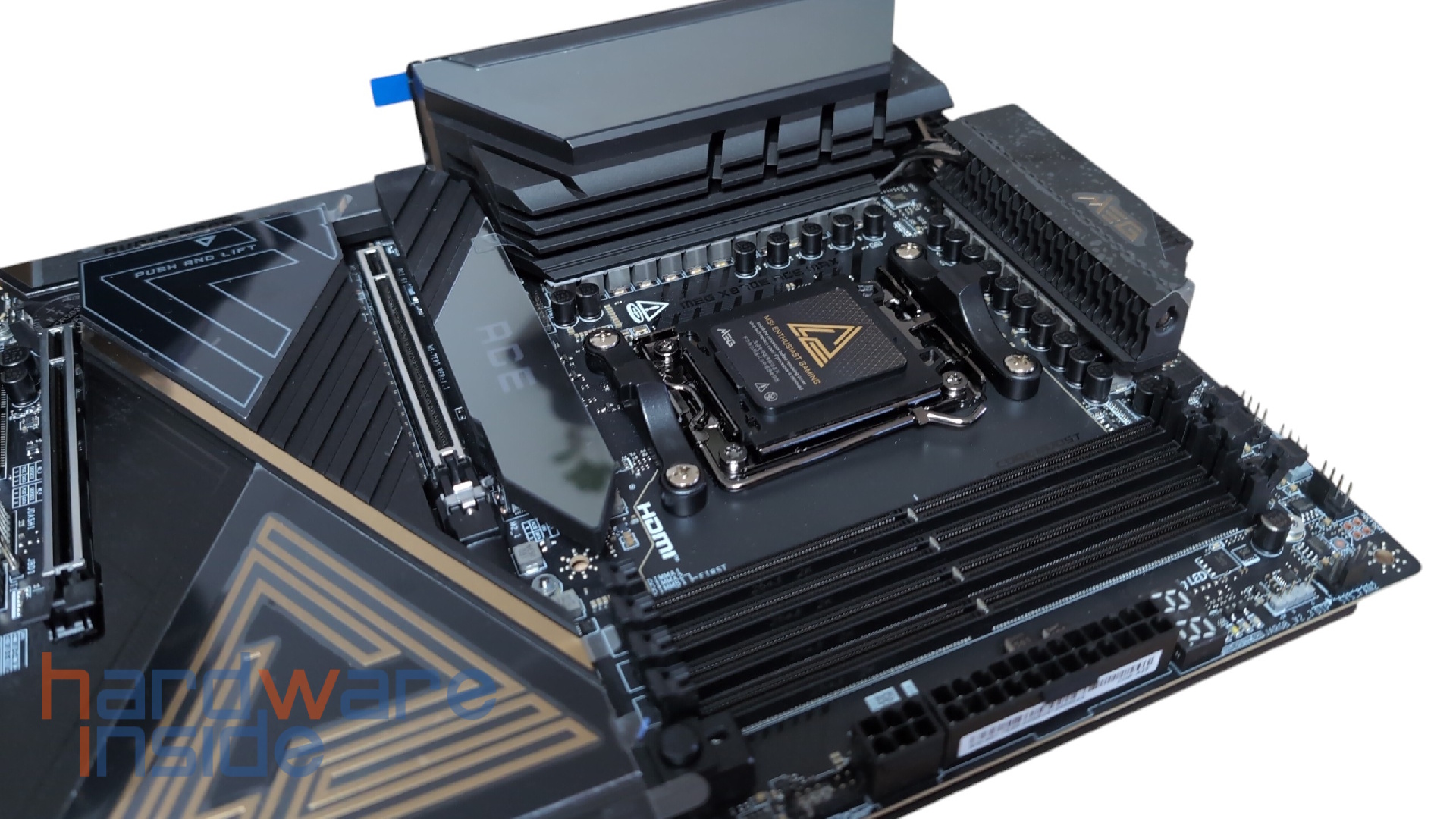

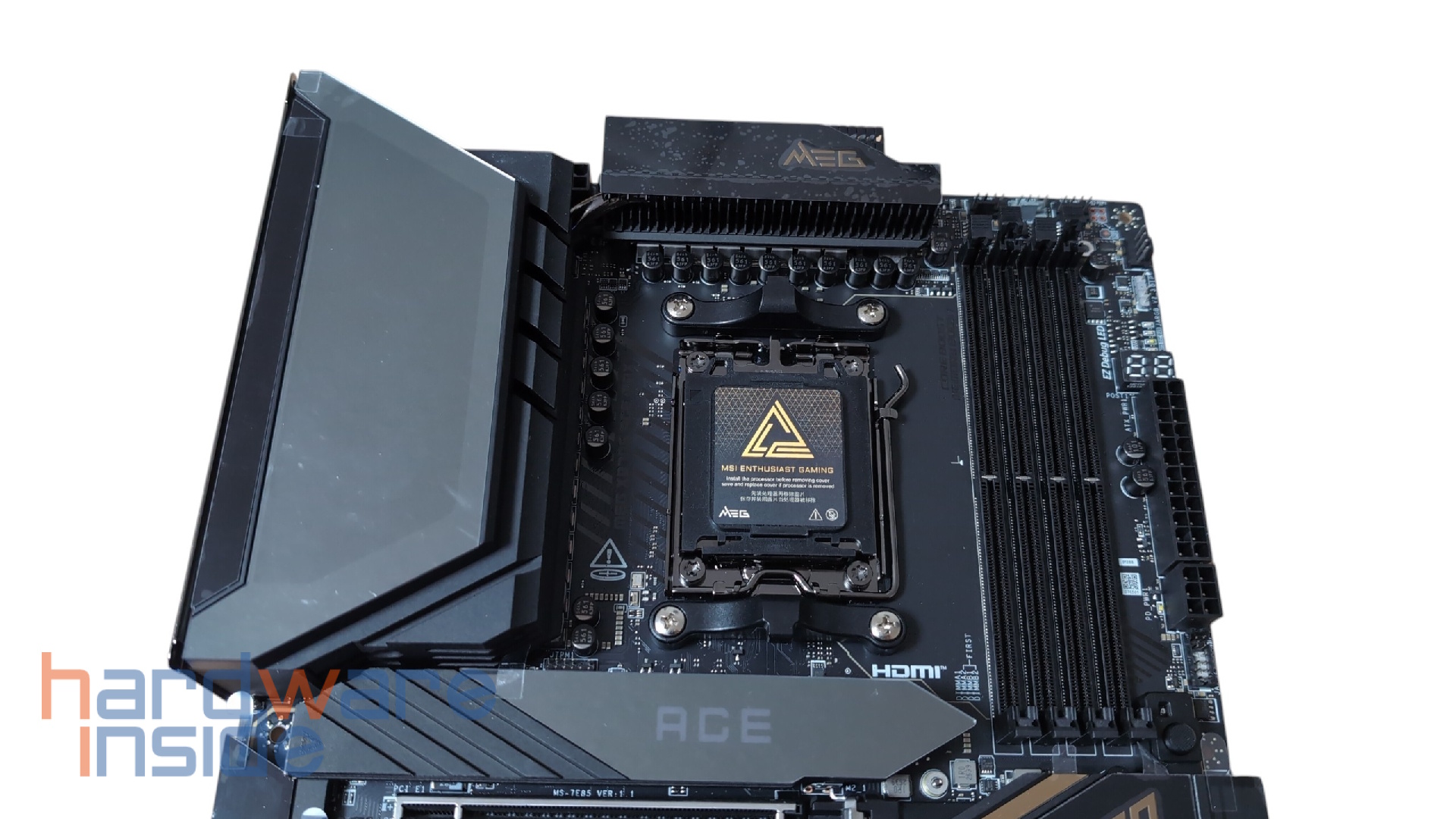

Das MSI MEG X870E ACE MAX ist bestens gerüstet für leistungsstarke Prozessoren. Das zeigen die robuste 18+2+1-Phasenspannungsversorgung mit 110 A Smart Power Stages sowie die zwei 8-Pin-EPS12V-Anschlüsse in der oberen linken Ecke. Bei der Kühlung setzt MSI auf zwei große Kühlkörper, die per Heatpipe verbunden sind. Ihr lamellenartiger Aufbau vergrößert die Oberfläche, sodass die warme Luft effizient vom Gehäuseluftstrom abgeführt werden kann. Wärmeleitpads auf den Power Stages sorgen zusätzlich für eine effektive Wärmeübertragung. Rechts neben dem AM5-Sockel liegen die vier DDR5-Steckplätze, darüber die drei 4-Pin-Anschlüsse für CPU-Kühler, Wasserpumpe oder Systemlüfter. Ein weiterer Lüfteranschluss sowie ein ARGB-Anschluss befinden sich oberhalb des 24-Pin-ATX-Steckers. Zwischen ihnen sitzen vier Diagnose-LEDs und ein EZ Digi-Debug LED, die bei der Fehleranalyse helfen. Direkt darunter platziert MSI den JAF_2 Multifunktionsanschluss für ARGB-Streifen, Lüfter und USB 2.0-Geräte.

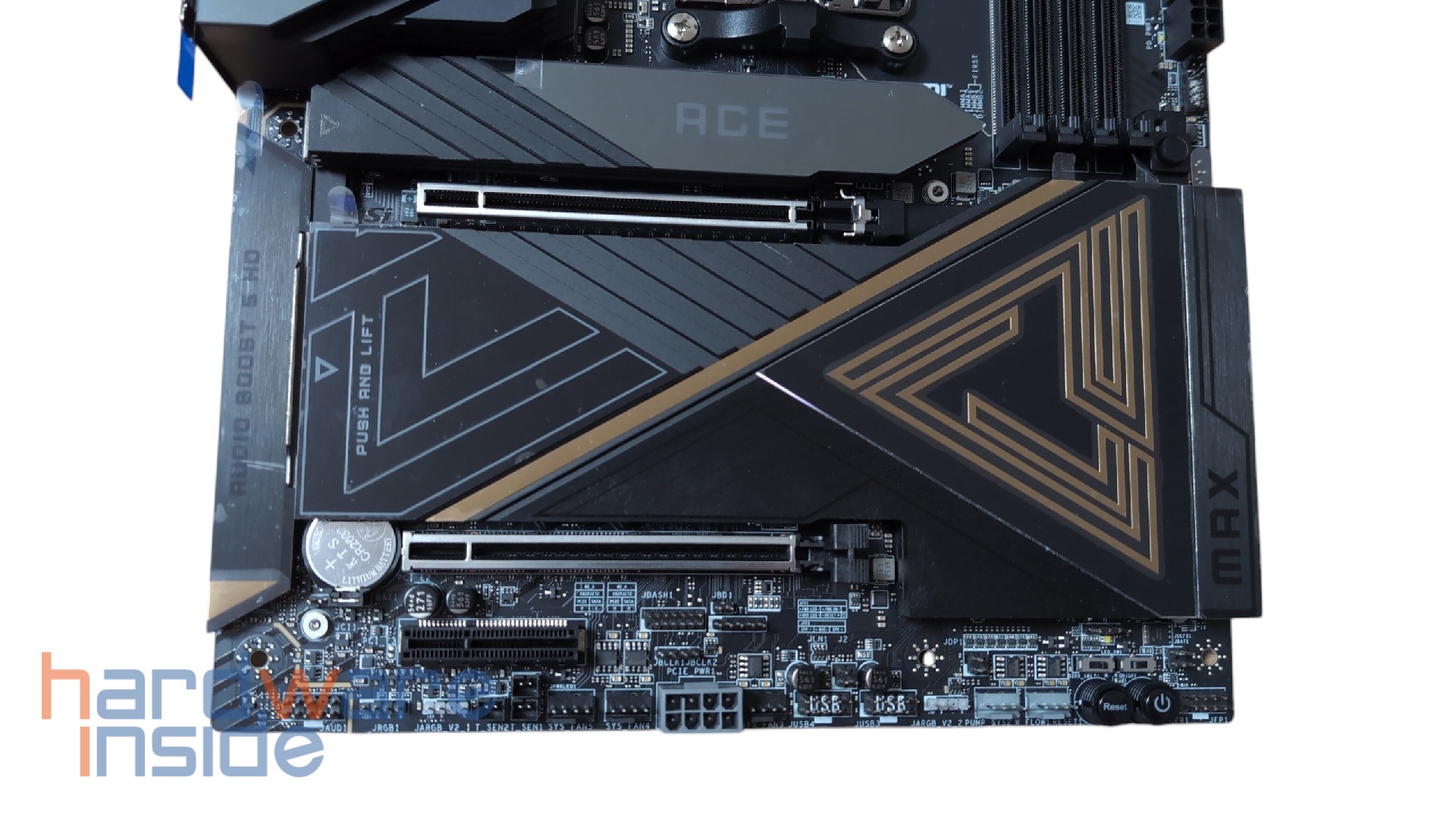

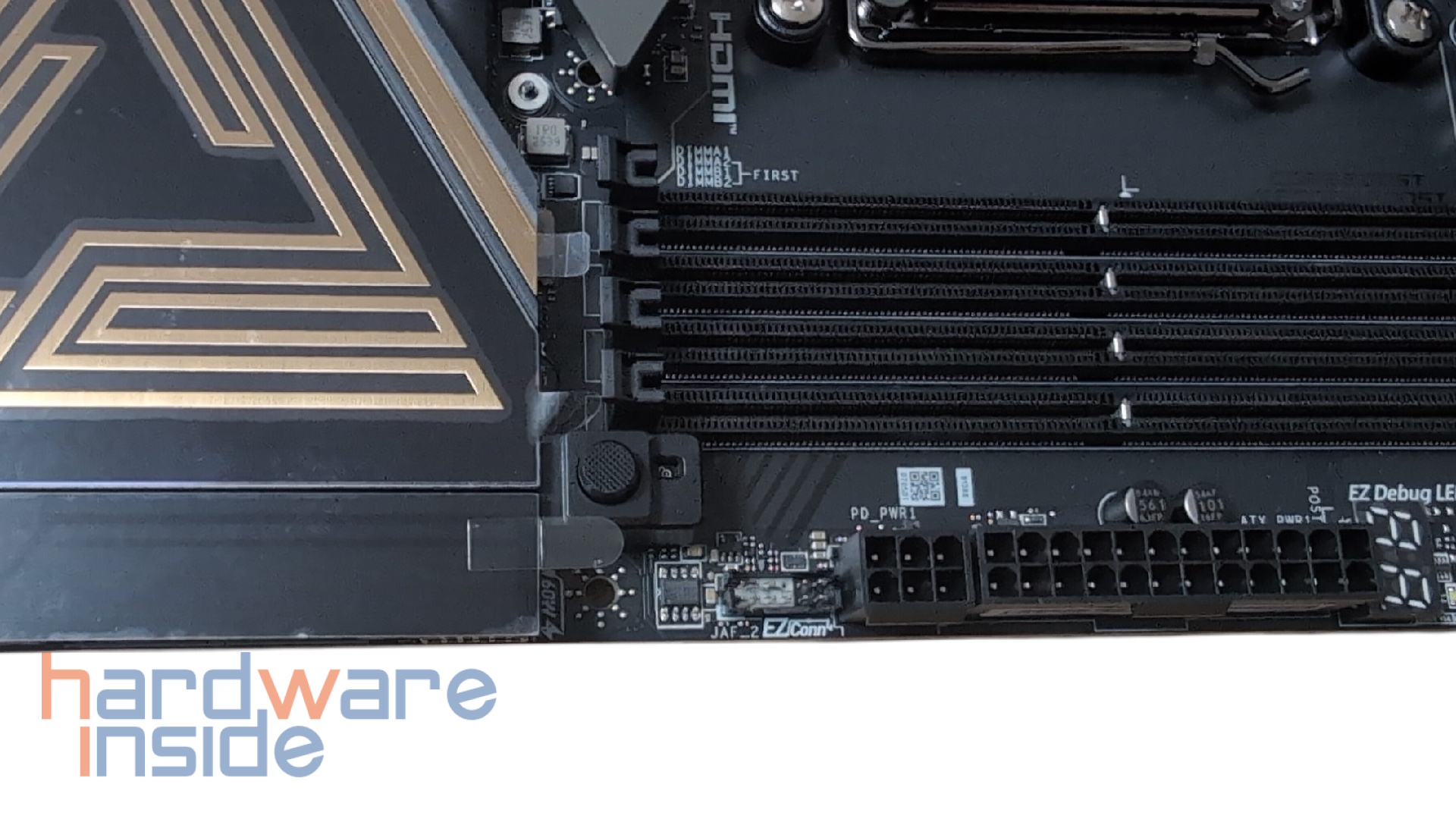

Das MSI MEG X870E ACE MAX bietet insgesamt drei PCIe-Steckplätze, von denen zwei mit einer robusten Metallverstärkung versehen sind – ideal, um auch schwere Grafikkarten sicher zu halten. Der oberste Slot ist per PCIe 5.0 x16 direkt an die CPU angebunden und liefert somit die maximale Performance. Besonders praktisch ist das Feature „EZ PCIe Release“, dabei handelt es sich um einen Auslösemechanismus der GPU, der sich rechts neben den DDR5-Steckplätzen befindet. Dieser erleichtert das Lösen der Grafikkarte erheblich, da die Verriegelung bei modernen GPUs oft nur schwer zu erreichen ist.
Der zweite PCIe-Slot unterstützt ebenfalls PCIe 5.0, allerdings mit einer x8-Anbindung. Wie beim ersten Steckplatz stammen die Lanes direkt von der CPU. Wichtig zu wissen: Der zweite PCIe-Slot teilt sich seine Anbindung mit dem ersten PCIe-Anschluss. Wird also neben dem obersten Slot auch der zweite PCIe-Slot genutzt, reduziert sich die Bandbreite des ersten auf PCIe 5.0 x8.
Der dritte Slot läuft ebenfalls über die CPU und bietet maximal eine PCIe 5.0 x4-Anbindung, jedoch teilen sich der erste M.2-Slot und der dritte PCIe-Slot die Bandbreite. Das bedeutet, es wird Lane-Sharing betrieben und die jeweiligen Anschlüsse sind standardmäßig mit je zwei Lanes angebunden. Im BIOS besteht jedoch die Möglichkeit einen der Anschlüsse zu deaktivieren, damit dem anderen Anschluss die volle Anbindung zusteht.

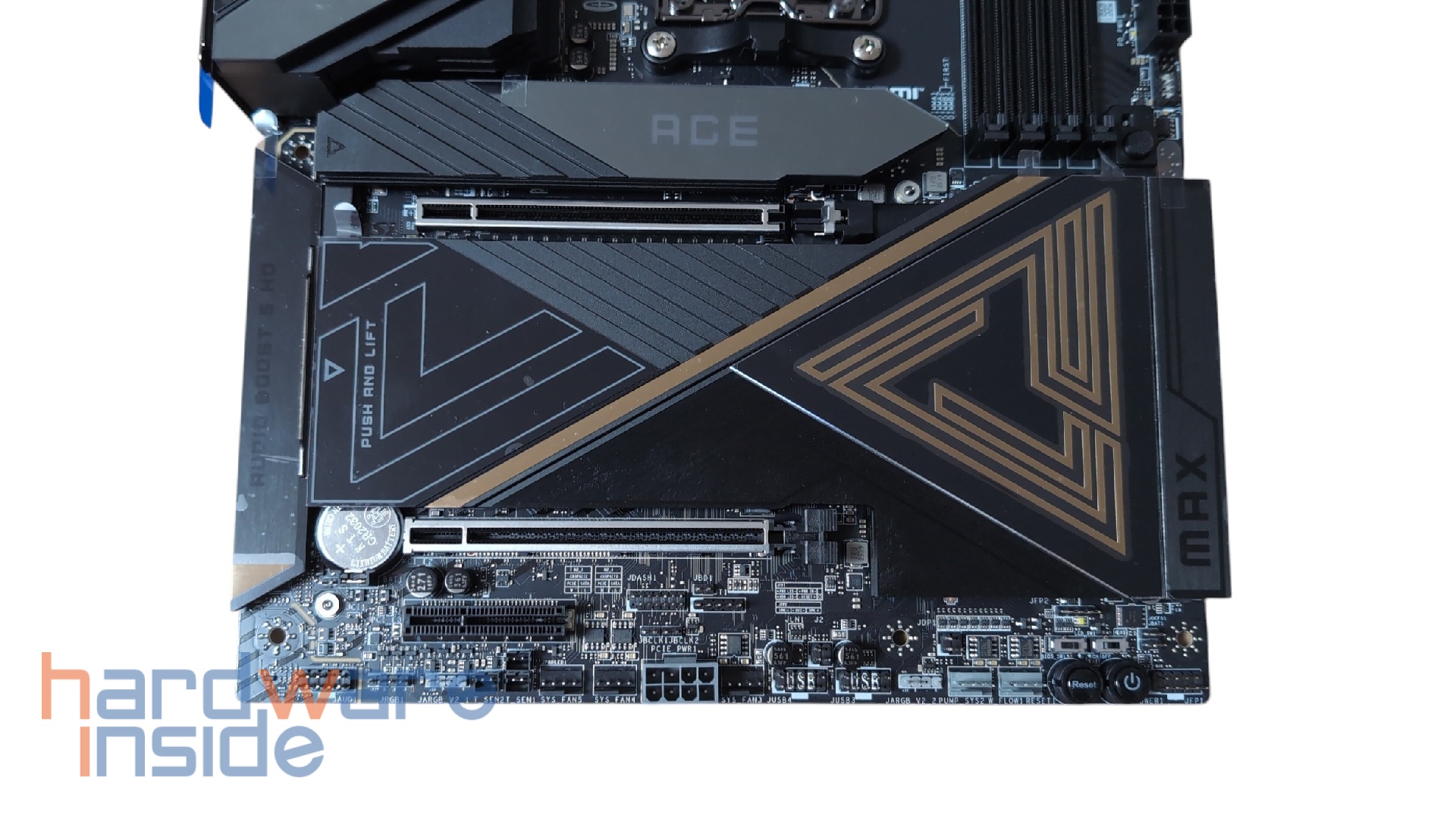

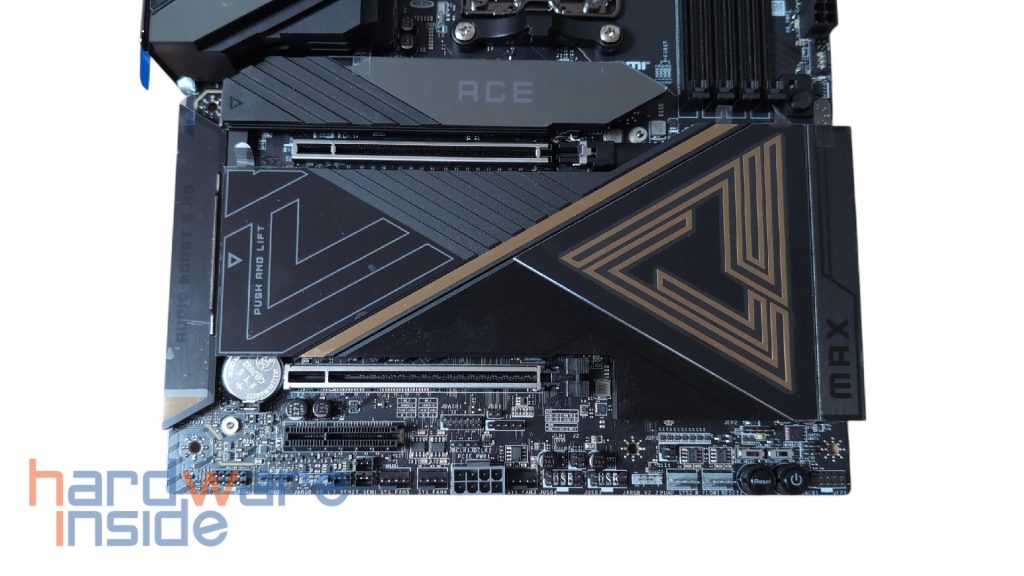

Insgesamt stehen auf dem MSI MEG X870E ACE MAX fünf M.2-Steckplätze zur Verfügung – alle mit eigenen Kühlkörpern ausgestattet, zumindest auf der Vorderseite. Die beiden oberen Slots bieten eine PCIe 5.0 x4-Anbindung direkt über die CPU, allerdings nur bei Prozessoren der Ryzen 7.000- und 9.000-Serie. Wer hingegen ein Modell der 8.000er-Reihe nutzt, muss sich mit PCIe 4.0 begnügen. Dabei ist zu beachten, das sich der erste M.2-Slot und der dritte PCIe-Slot die Lanes teilen. Ähnliches ist auch bei dem zweiten M.2-Slot der Fall, denn dieser teilt sich die Anbindung mit dem USB 4-Anschluss. Die anderen drei Steckplätze sind über den X870-Chipsatz angebunden und unterstützen eine PCIe 4.0 x4 Anbindung.

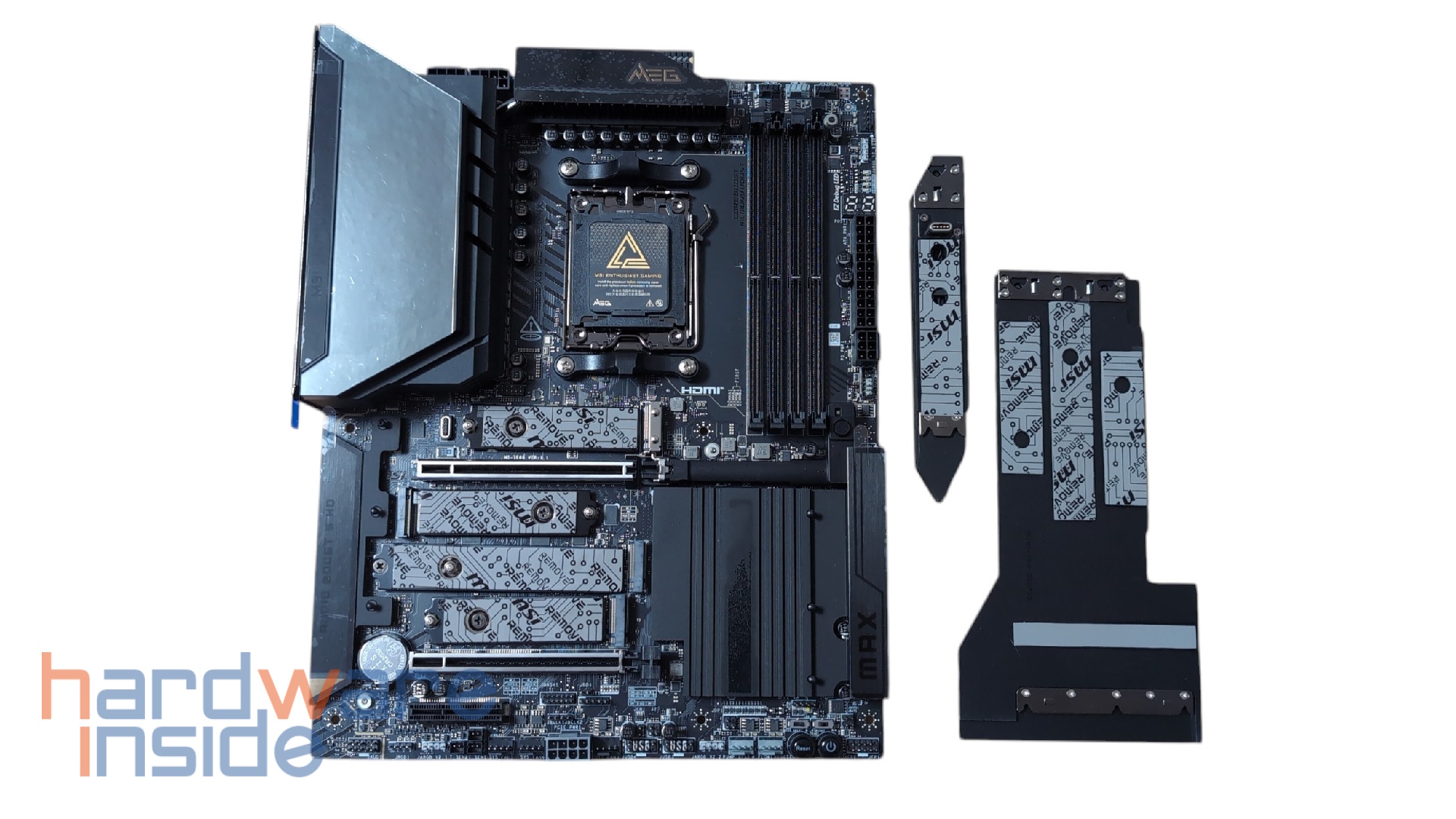

Besonders praktisch ist MSIs werkzeuglose Lösung für die Montage der SSDs und deren Kühler. Das sogenannte „M.2 Shield Frozr“-System ermöglicht das Entfernen der Kühlkörpers per einfachem Hebel auf der linken Seite. Alle Kühler sind mit Wärmeleitpads versehen, ebenso befinden sich Pads direkt auf dem Mainboard, um auch die Rückseite der SSD zu kühlen. Die SSDs selbst werden einfach eingesteckt und durch einen kleinen Hebel sicher arretiert.

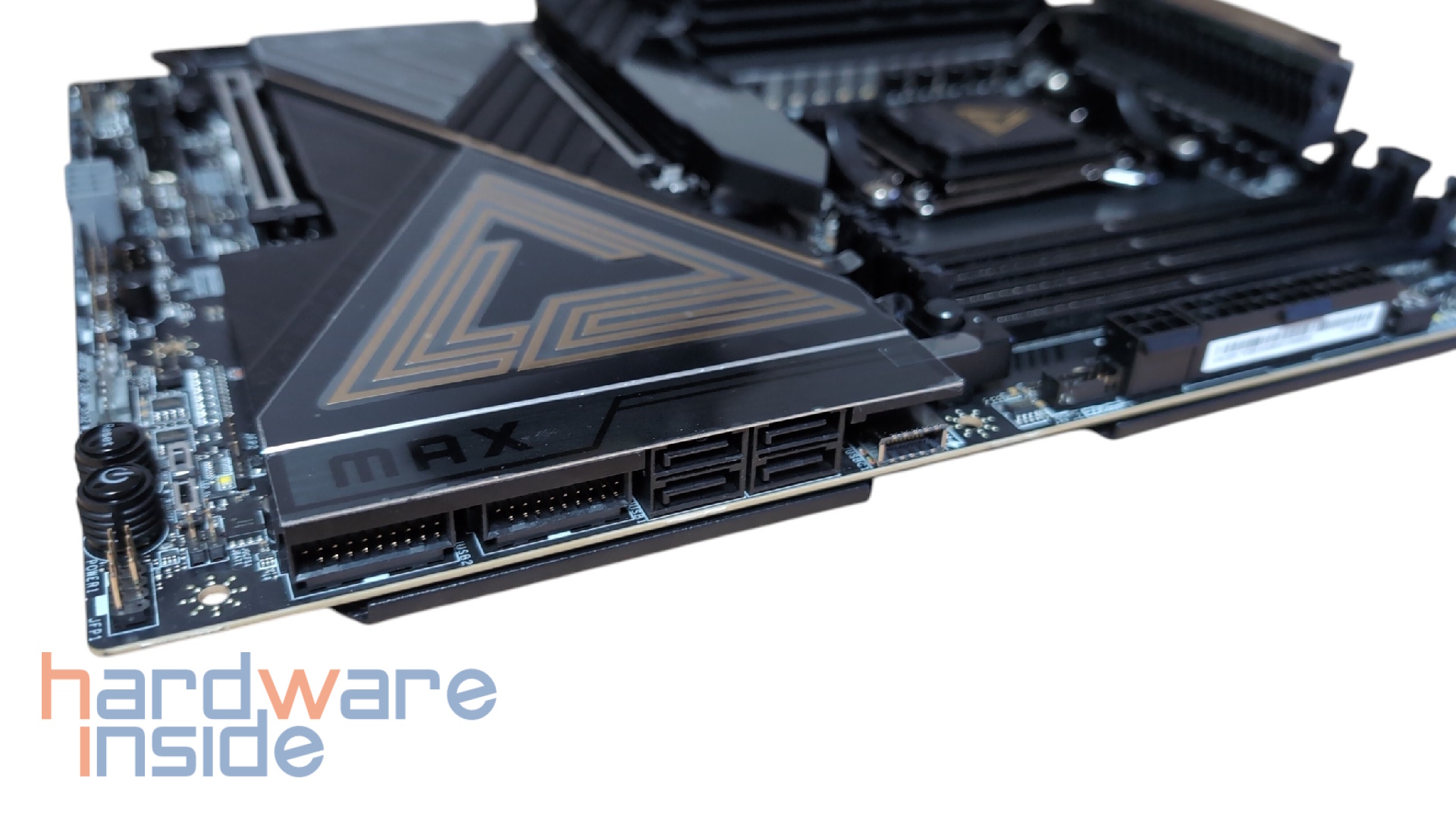

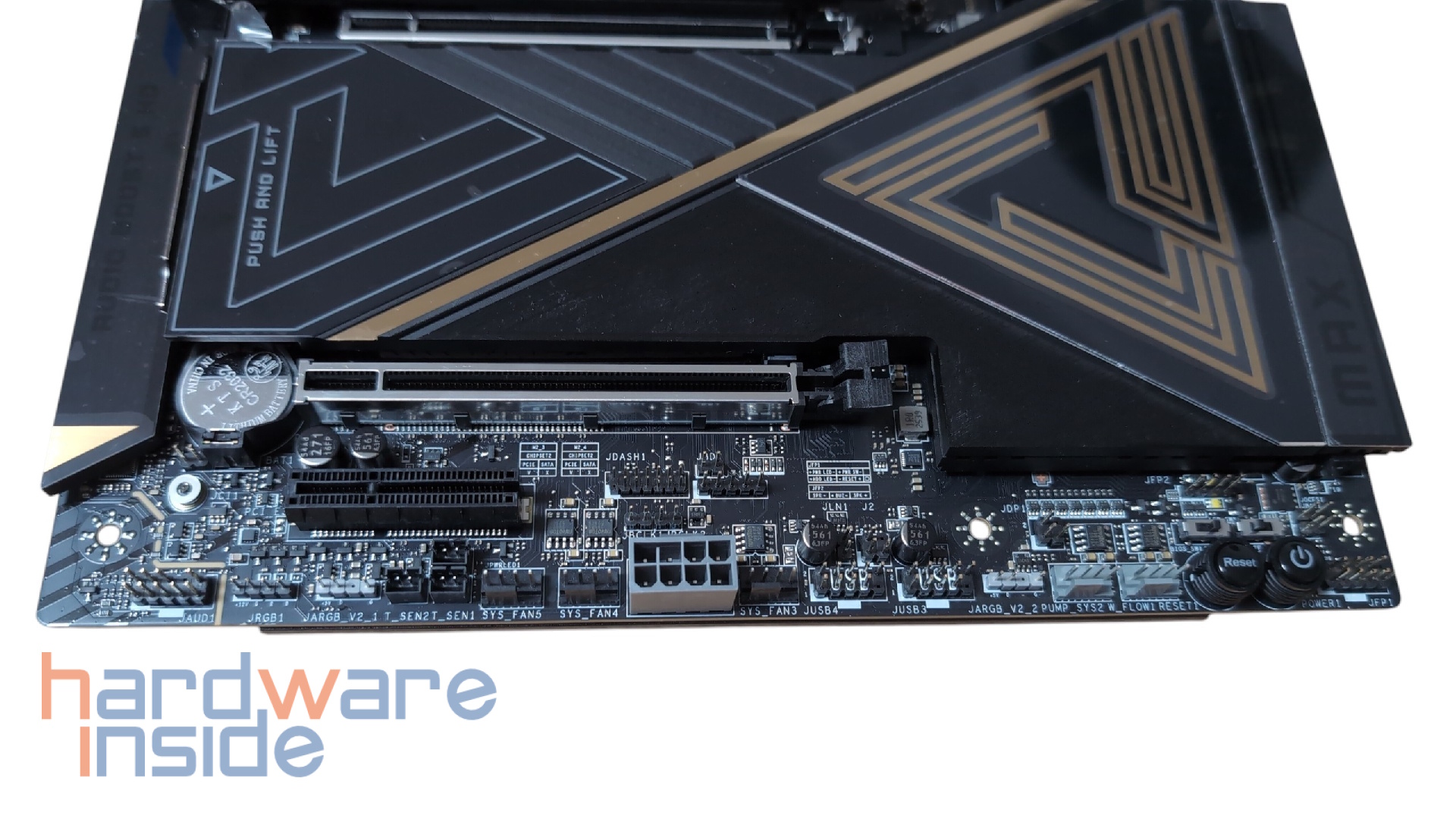

Das MSI MEG X870E ACE MAX bietet eine umfangreiche Anschlussausstattung, die klar auf High‑End‑Systeme ausgelegt ist. Auf der linken Seite sitzen zwei USB 3.2 Gen1‑Header, vier SATA‑Ports für klassische Laufwerke sowie ein interner USB‑C‑Header mit bis zu 60 Watt Leistung. Dies ist jedoch nur der Fall, wenn der daneben liegende 6-Pin-PCIe-Anschluss genutzt wird, ansonsten sind es 27 Watt. Entlang der unteren Kante des Mainboards finden sich ein Front‑Audio‑Header für die Audioausgänge des Gehäuses, ein 12V‑RGB‑Header sowie ein 5V‑ARGB‑Header für adressierbare Beleuchtungselemente. Darüber hinaus fünf 4‑Pin‑Lüfteranschlüsse, die sich sowohl zur Lüftersteuerung als auch für Pumpen von AIO‑Wasserkühlungen eignen. Ein zusätzlicher 8‑Pin‑PCIe‑Power‑Connector sorgt für eine stabile Spannungsversorgung der PCIe‑Slots. Hinzu kommen zwei interne USB 2.0‑Header, ein weiteres ARGB‑Interface sowie zwei physische Taster für Power und Reset. Ganz rechts befindet sich schließlich der klassische Frontpanel‑Header, über den die Gehäuse‑Bedienelemente wie Power‑Schalter, Reset oder LEDs angebunden werden.

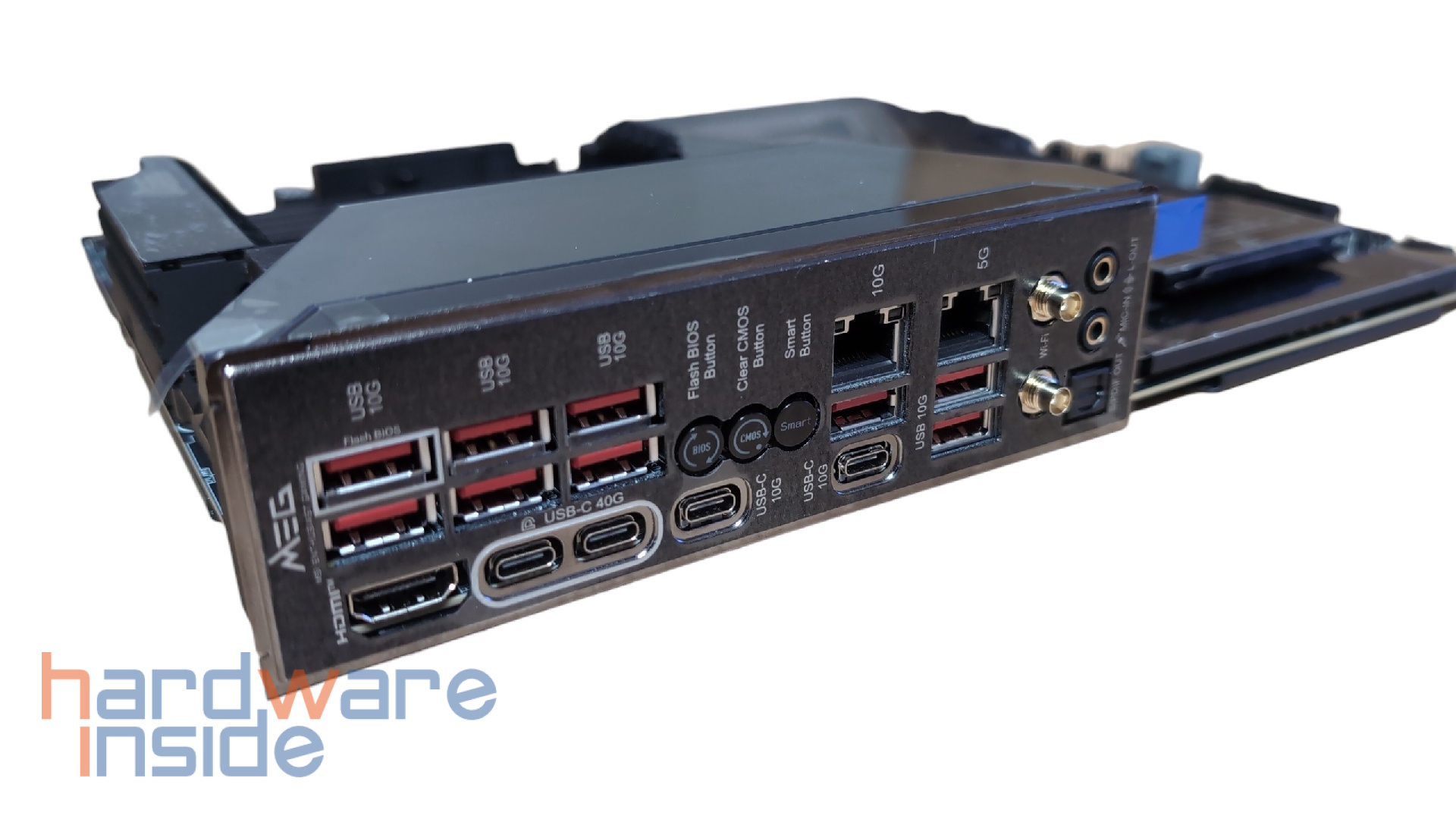

Das Rückseitige I/O-Panel bietet folgende Anschlüsse und Buttons, links angefangen:
6x USB 10 Gbit/s
1x HDMI 2.1 (iGpu)
2x USB 4 40 G (DP Mode)
1x Flash-Bios-Button
1x Clear CMOS-Button
1x Smart Button
1x RJ-45 10 GBase-T
2x USB 10 Gbit/s
1x RJ-45 5 GBase-T
2x USB 10 Gbit/s Typ A
2x USB 10 Gbit/s Typ C
2x WLAN/BT
2x 3,5 mm Klinke
1x Optischer S/PDIF-Ausgang

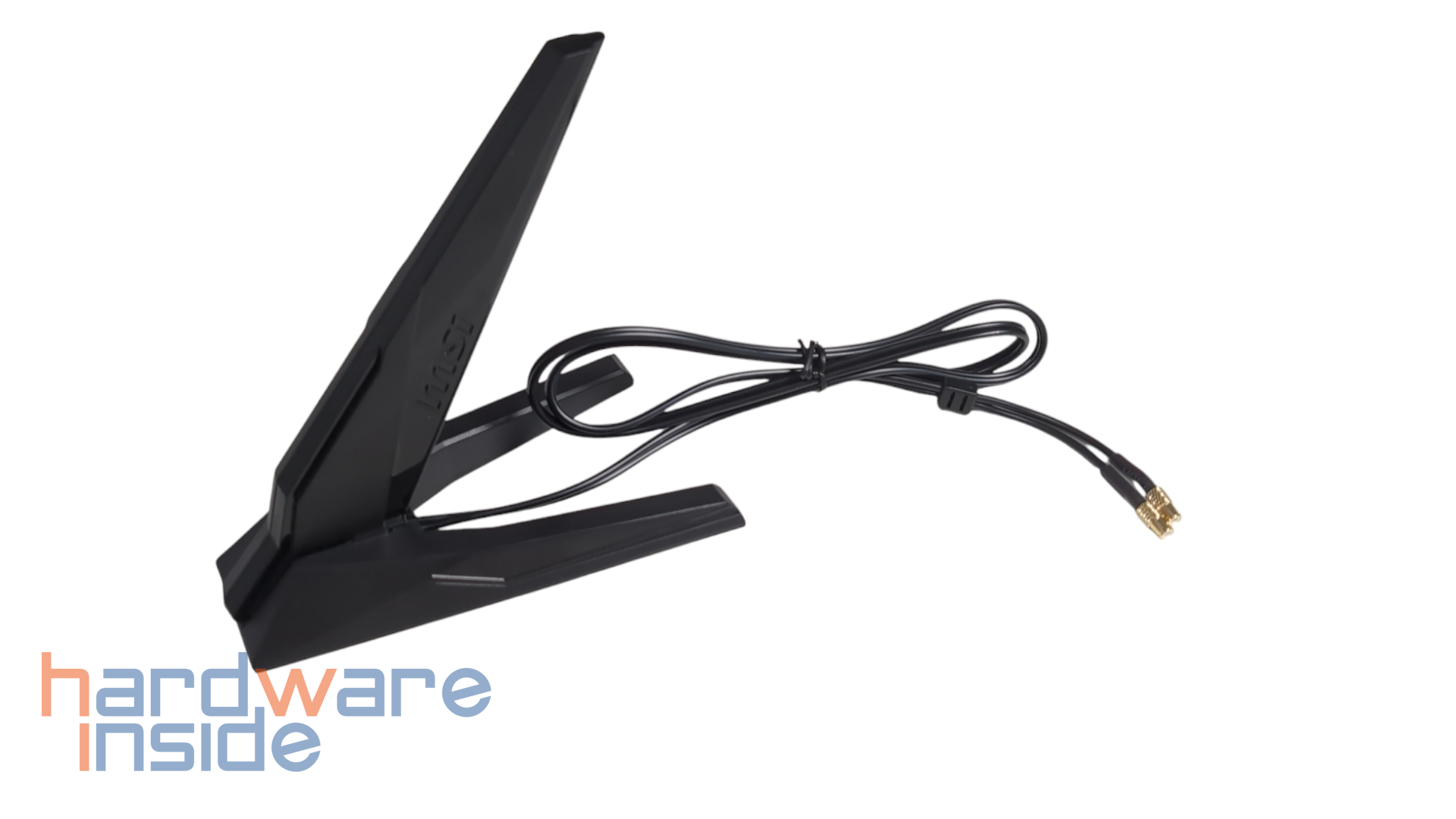

Das verbaute WiFi-7-Modul ist über einen M.2-Slot angebunden und unterstützt zusätzlich Bluetooth 5.4. Die mitgelieferte Antenne verfügt über eine magnetische Basis, wodurch sie sich bequem am Gehäuse anbringen lässt. Die Antennenkabel werden inzwischen nur noch gesteckt, auch wenn die Anschlüsse auf dem Mainboard auf den ersten Blick einen anderen Eindruck erwecken.
Chipsatz
Der X870E-Chipsatz verwendet zwei Promontory21 PCHs, die durch einen großen, durchgehenden Kühlkörper passiv gekühlt werden. Diese Konfiguration bietet zusätzliche Funktionen in Form von 12 weiteren Gen4-PCIe-Lanes und ermöglicht bis zu acht USB 3.2 Gen2-Ports und bis zu zwei USB 3.2×2 Gen2-Ports. Die Kommunikation zwischen den Komponenten ist folgendermaßen aufgebaut, der erste PCH steht über PCIe 4.0 x4 direkt mit der CPU in Kontakt, während der zweite PCH mittels PCIe 4.0 x4 an den ersten PCH angebunden ist. Die zwei USB 4-Anschlüsse werden durch einen ASMedia ASM4242-Chip gesteuert, der über PCIe 4.0 x4 angebunden ist. Diese Ports sind auf der Rückseite des I/O-Shields als 40G USB-C-Anschlüsse mit DisplayPort-Funktionalität verfügbar.

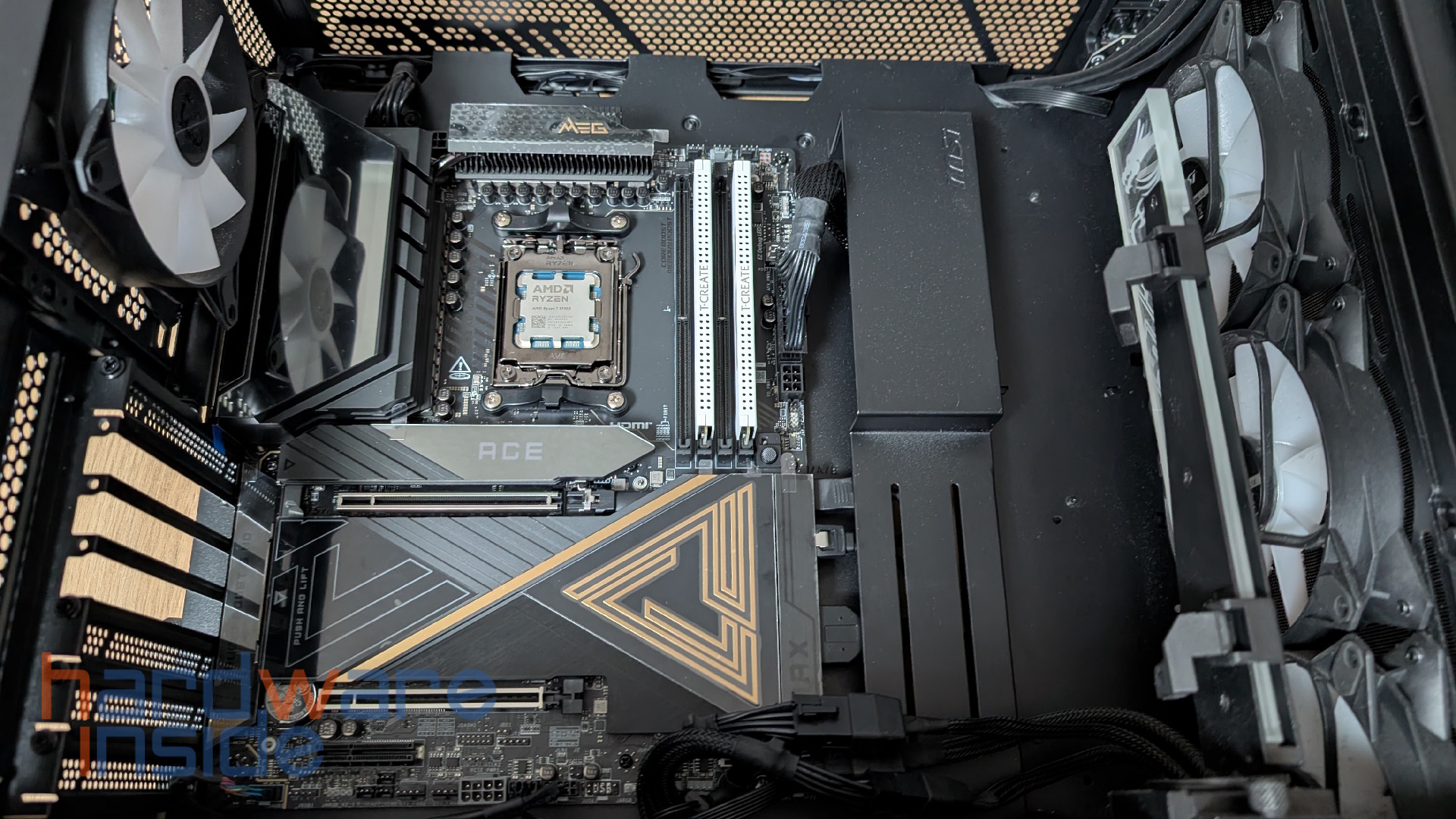

Wir bauen unser Testsystem mit dem MSI MEG X870E ACE MAX Mainboard auf. Als Herzstück dient der Ryzen 7 9700X, ein Prozessor der neusten ZEN5 Generation. Für den Speicher verwenden wir zwei PCIe 4.0 M2. SDDs und ein 32 GB Arbeitsspeicher-Kit von Teamgroup. Die Kühlung übernimmt eine MSI MPG CORELIQUID P13 360. Als Grafikkarte kommt eine Sapphire Nitro+ Radeon RX 9070 XT zum Einsatz.
UEFI
Zurück
Vor

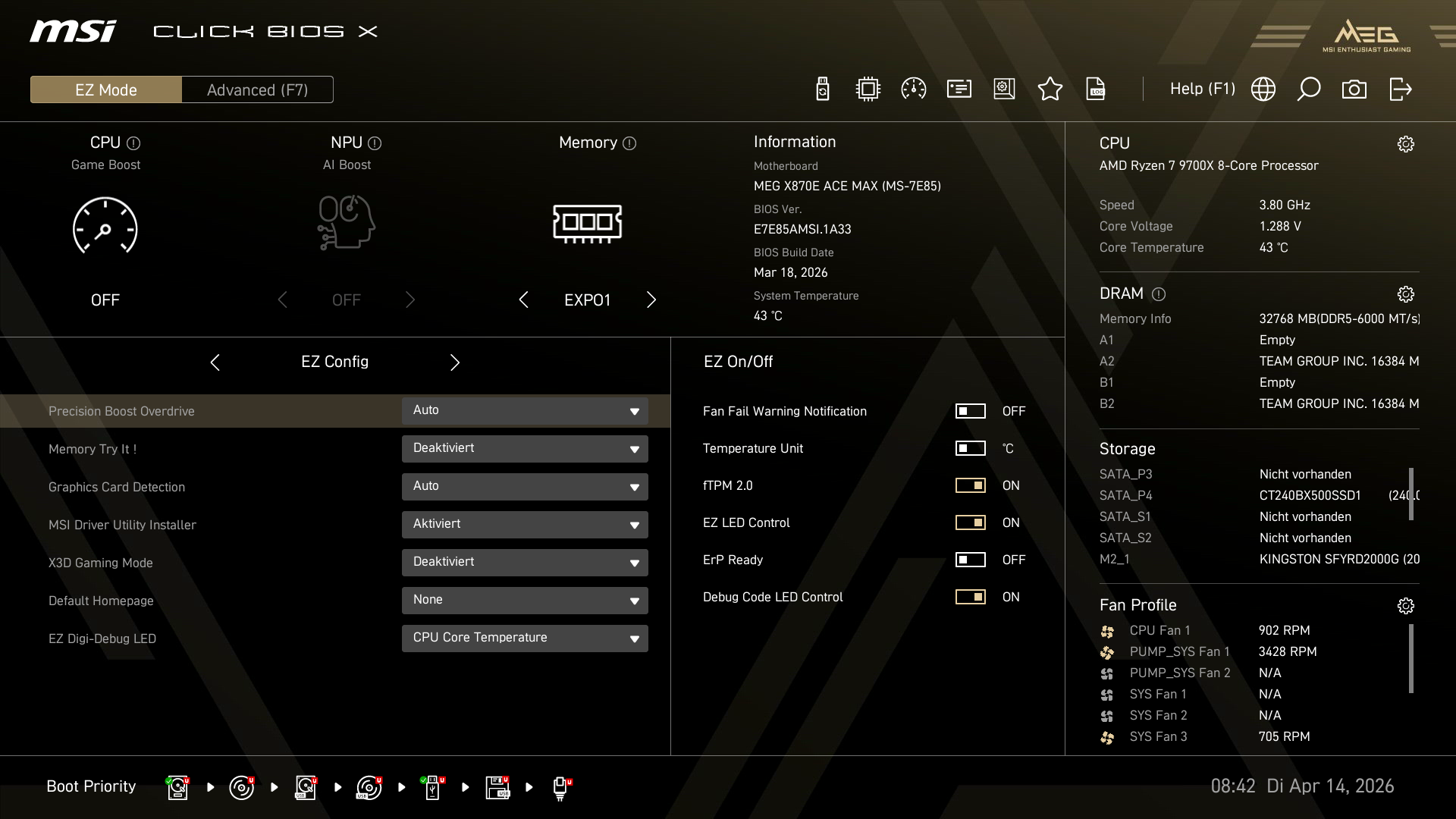

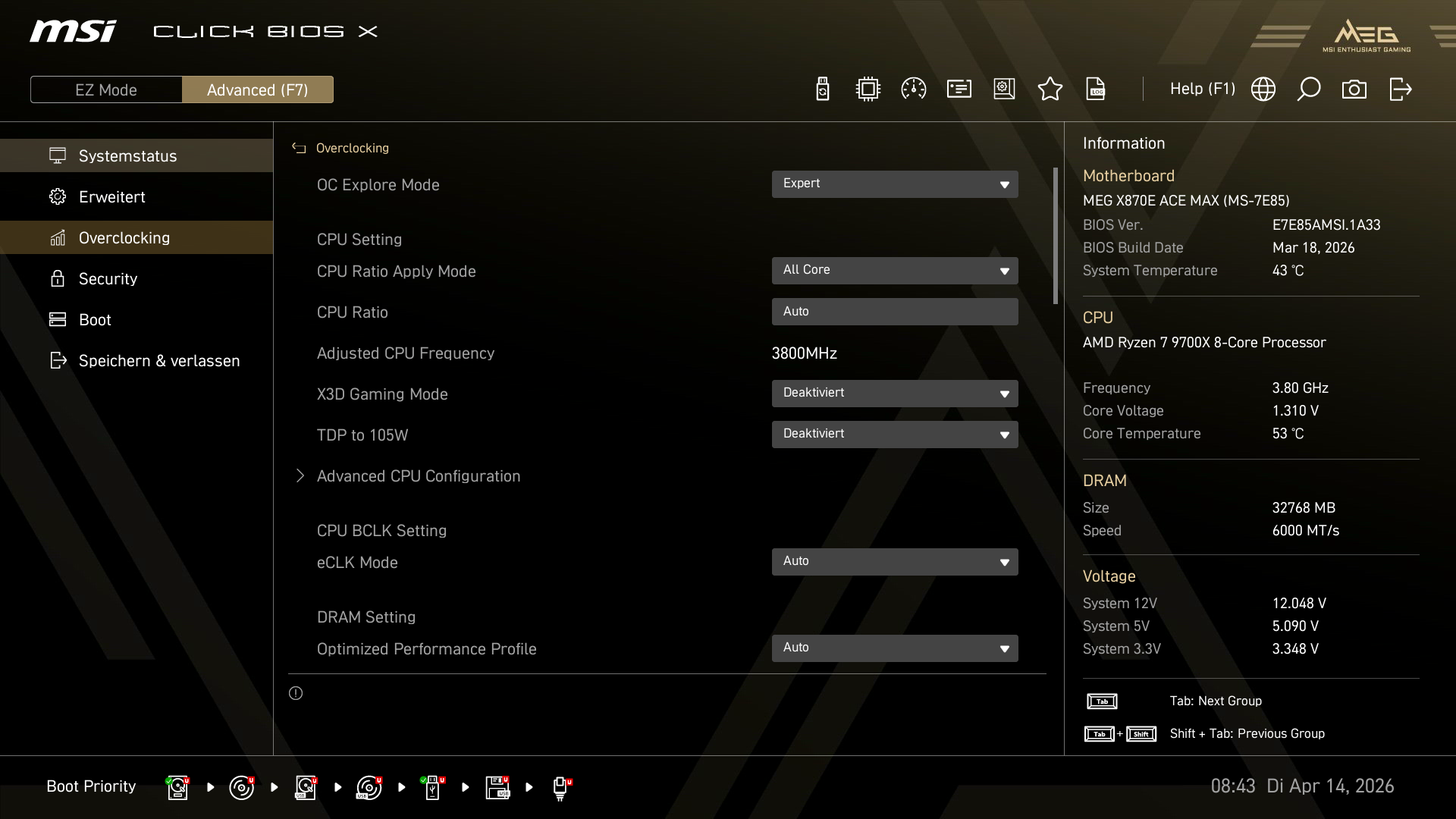

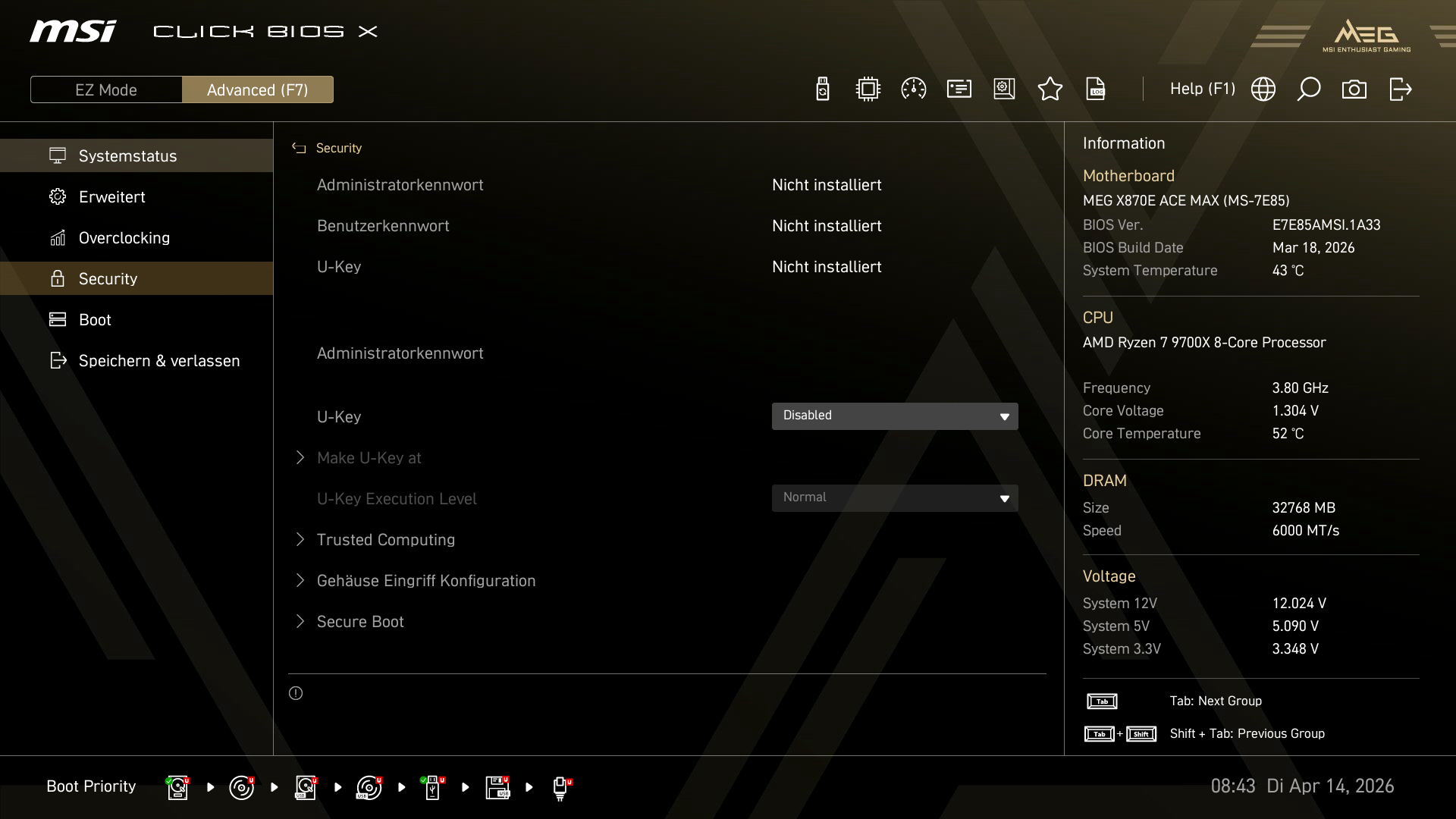

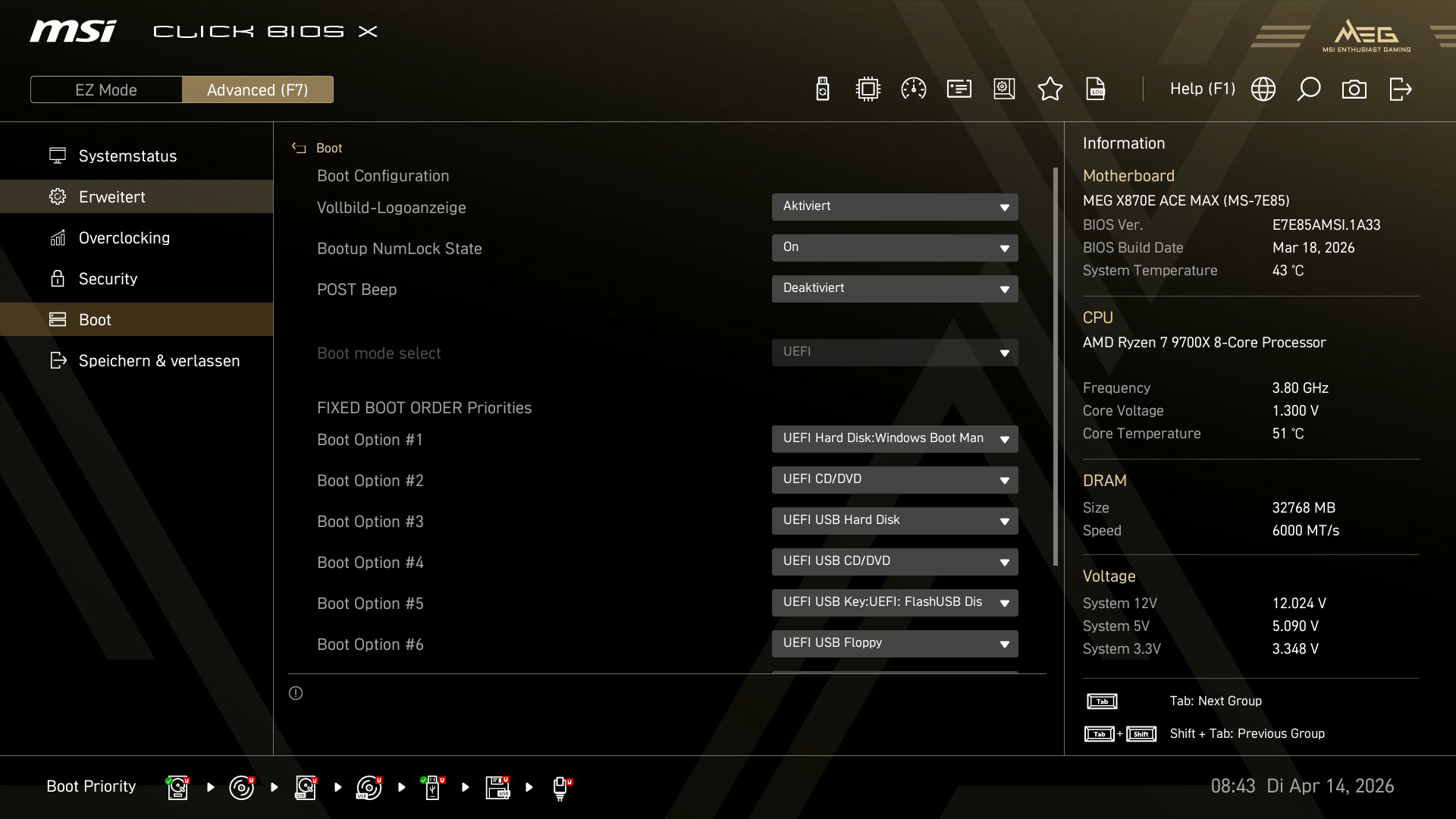

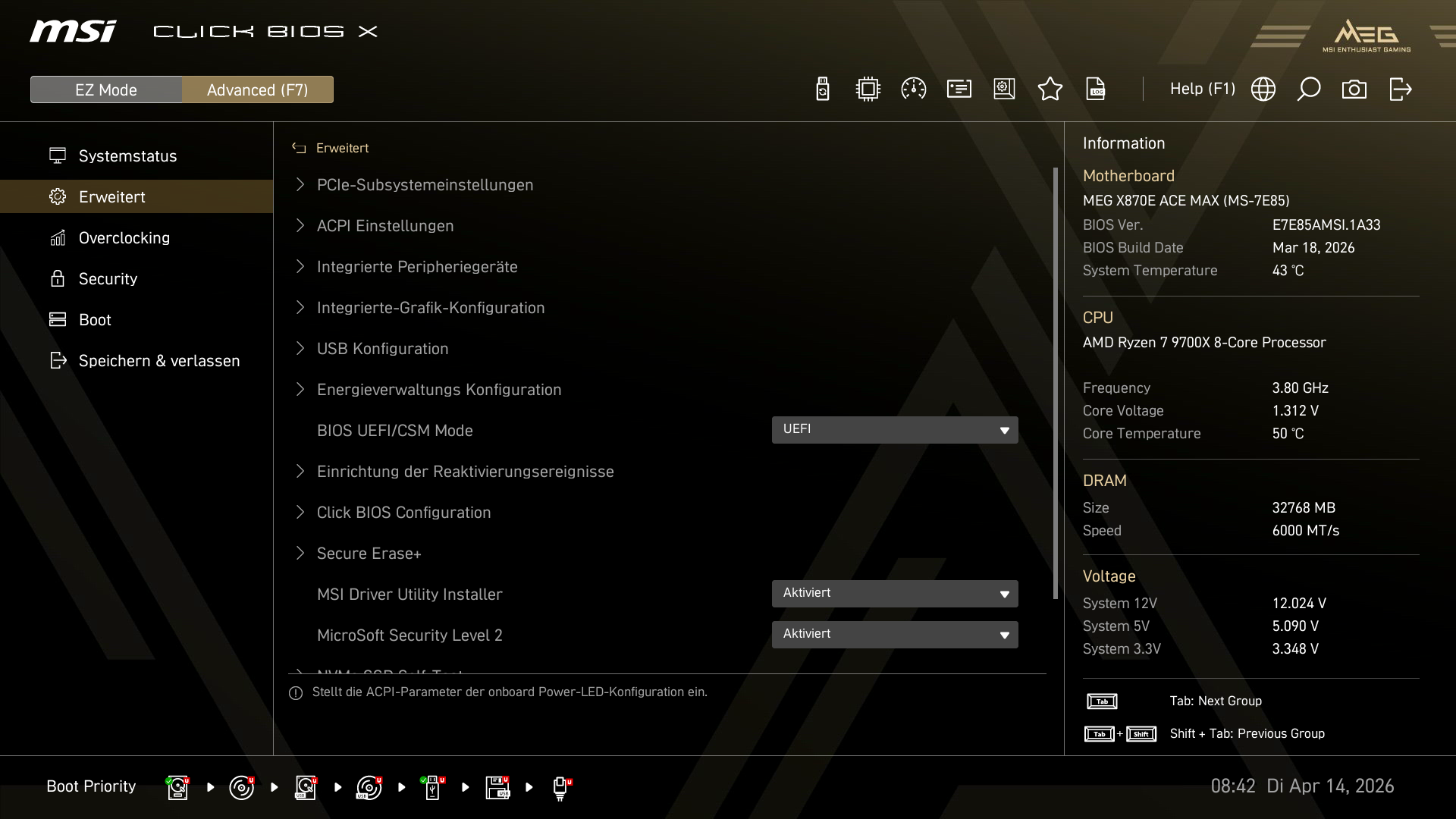

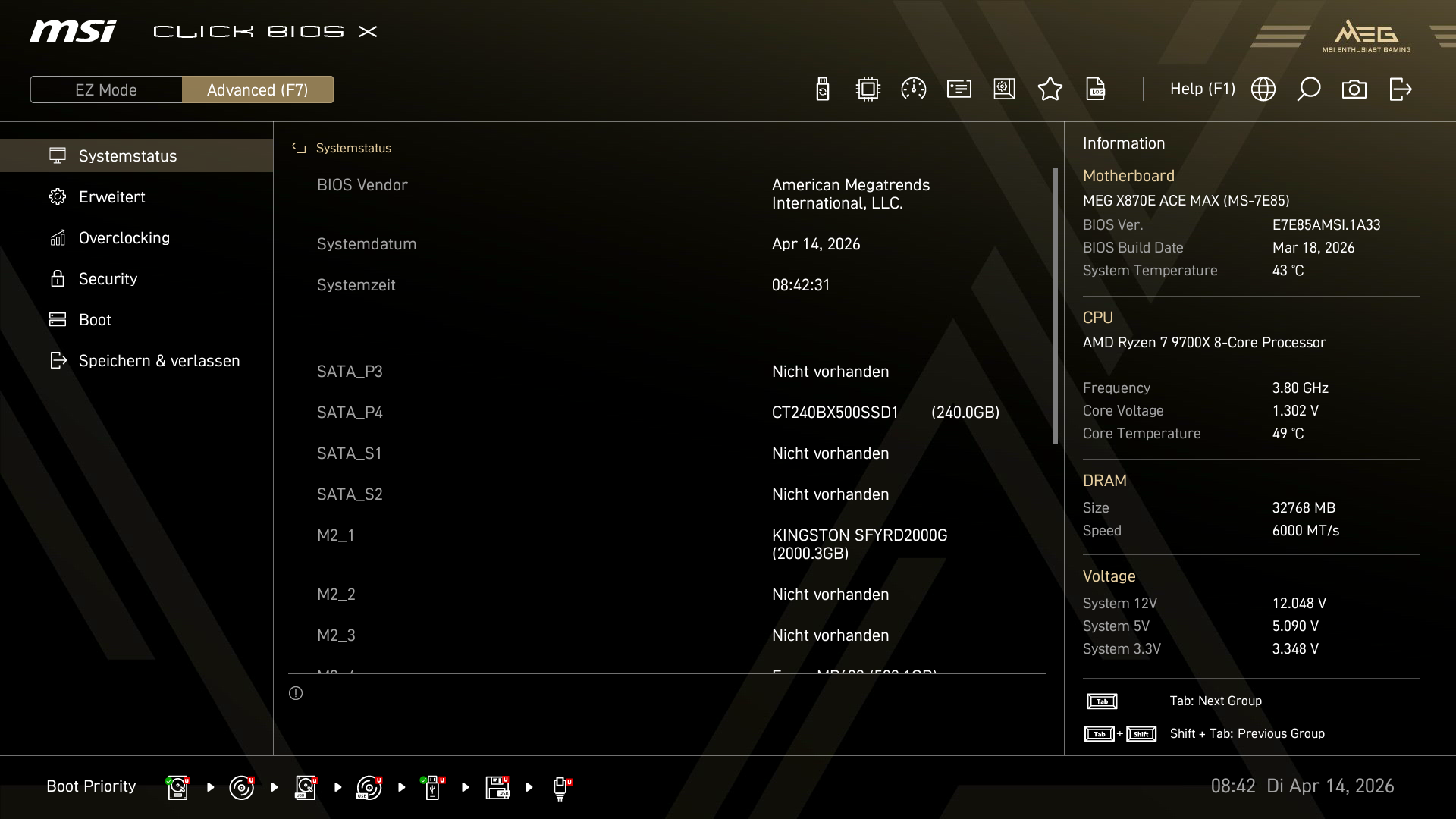

Das UEFI des MSI MEG X870E ACE MAX präsentiert sich in einem übersichtlichen und serientypischen Design. Beim Start öffnet sich der EZ-Mode, der die wesentlichen Einstellungsoptionen auf einen Blick bietet. Dabei ist die Benutzeroberfläche in verschiedene Bereiche unterteilt, wobei viele mit einem Zahnradsymbol gekennzeichnet sind. Ein Klick darauf führt zu detaillierteren Konfigurationsmöglichkeiten. Der Expert-Modus, welcher durch das Drücken der F7-Taste erreicht wird, bietet eine textbasierte Oberfläche mit umfangreichen Einstellungen. Hier finden Nutzer zahlreiche Optionen zur Optimierung von Prozessor und Speicher sowie zur Anpassung der Lüftersteuerung. Obwohl das UEFI auf Deutsch umgestellt werden kann, bleiben einige Menüs und Beschreibungen in englischer Sprache.
Benchmarks
SSDs & Temperaturen

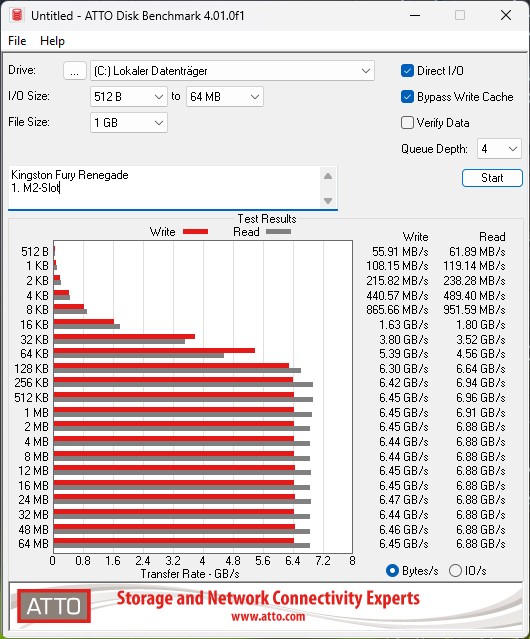

Wie in unserem Testsystem beschrieben kommen zwei M.2 SSDs zum Einsatz, dabei handelt es sich bei beiden um PCIe 4.0 SSDs. Als Software für diesen Test verwenden wir ATTO Diskmark. Beim Testdurchlauf mit der Kingston Fury Renegade erleben wir keine Überraschungen. Die Ergebnisse stimmen mit dem überein, was die technischen Daten der SSD hergeben. Während des Tests schauen wir auf die Temperaturen. Dabei fällt auf, dass der M.2-Kühler des Mainboards gute Arbeit leistet. Im Leerlauf liegt die Temperatur bei 35 °C und steigt während des Durchlaufs auf bis zu 42 °C in der Spitze.

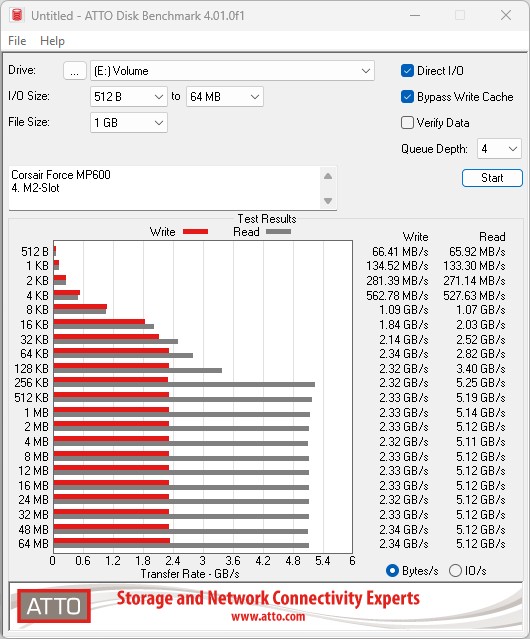

Bei der zweiten SSD, welche sich im vierten Steckplatz befindet, entspricht das Ergebnis den Leistungsdaten der Corsair Force MP600. Auch hier blicken wir auf die Temperaturen, diese fallen mit 40 °C im Leerlauf und während des Tests mit 45 °C etwas höher aus. Somit liegen wir bei beiden SSDs im Bezug auf die Temperaturen deutlich im grünen Bereich.
AIDA64 Cache & Memory Benchmark

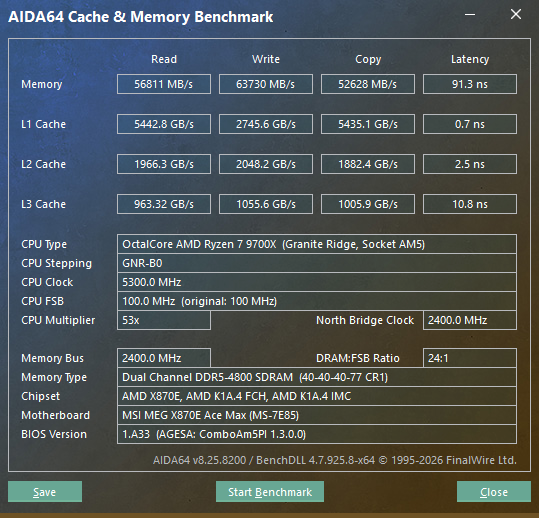

Im AIDA Cache & Memory Benchmark starten wir unseren Test zunächst mit dem JEDEC‑Standardprofil. Dabei läuft der DDR5‑Speicher mit einer Taktrate von 4.800 MT/s. In dieser Konfiguration messen wir eine Schreibgeschwindigkeit von 63.730 MB/s, eine Lesegeschwindigkeit von 56.811 MB/s und eine Kopiergeschwindigkeit von 52.628 MB/s bei einer Latenz von 91,3 ns. Anschließend aktivieren wir das EXPO1‑Profil, das den Speichertakt auf 6.000 MT/s anhebt. Dadurch steigen die Transferraten deutlich an und die Lesegeschwindigkeit verbessert sich auf 58.514 MB/s, die Schreibrate klettert auf 80.704 MB/s, und die Kopierleistung erreicht 55.465 MB/s. Gleichzeitig sinkt die Latenz auf 77,1 ns.

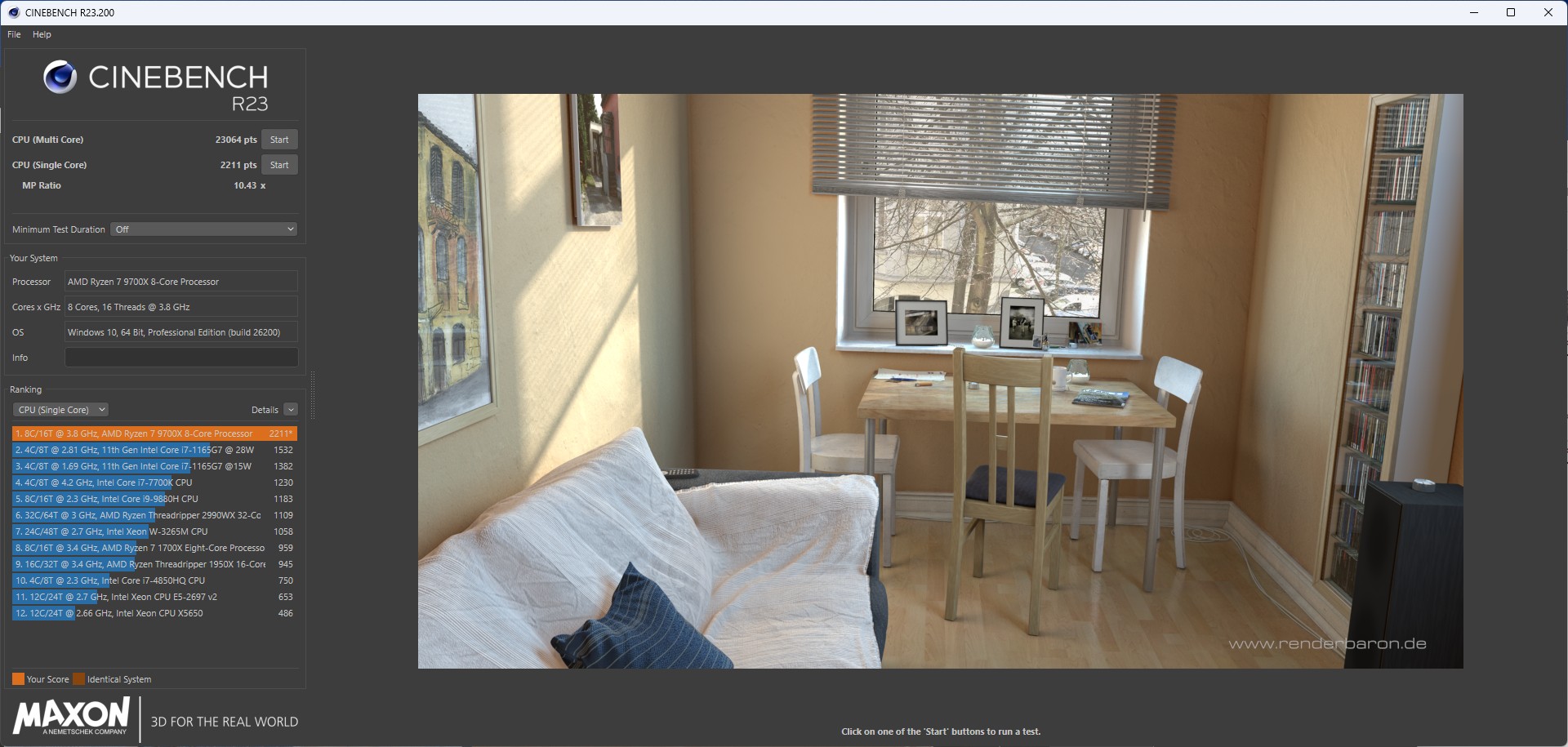

Cinebench
Für unseren Leistungstest haben wir die CPU in zwei Szenarien betrieben, einmal mit einem Power‑Limit von 65 W und anschließend mit 105 W, um zu sehen, wie stark sich die zusätzliche Leistung auf die Ergebnisse auswirkt. Im ersten Durchlauf mit 65 W erreichte das System im Single‑Core‑Benchmark solide 2.217 Punkte, während im Multi‑Core‑Test 19.809 Punkte erzielt wurden. Nach Anheben der Leistungsgrenze auf 105 W zeigte sich das erwartete Bild, die Single‑Core‑Performance blieb mit 2.211 Punkten nahezu identisch, doch im Multi‑Core‑Benchmark stieg das Ergebnis auf 23.064 Punkte. Das verdeutlicht, dass die höhere Leistungsaufnahme bei modernen Prozessoren vor allem die Gesamtlastleistung verbessert.
Beleuchtung

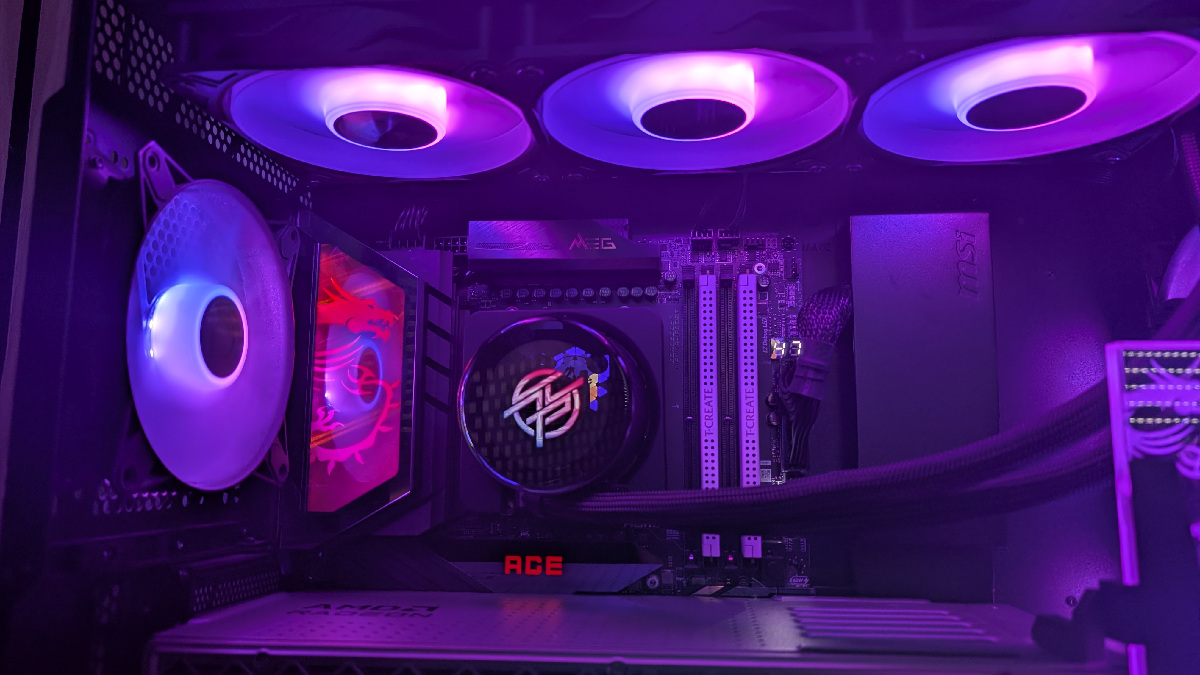

Die Beleuchtung des MSI MEG X870E ACE MAX besteht aus zwei Elementen, dem Drachen auf dem I/O-Panel und dem ACE-Schriftzug auf dem Kühlkörper der ersten M.2. Diese kann über das MSI-Center bzw. über das „Mystic Light“ angepasst werden. In Kombination mit MSI MPG GUNGNIR 300R AIRFLOW und der MSI MPG CoreLiquid P13 360, welche aus der MPG Serie stammen, ergibt sich ein stimmiges Erscheinungsbild mit toller Beleuchtung.
Fazit
Das MSI MEG X870E ACE MAX ist aktuell zu einem Preis von ca. 480 € im Handel erhältlich und präsentiert sich als beeindruckendes High‑End‑Mainboard mit guter Ausstattung und Verarbeitungsqualität. Die starke Spannungsversorgung und die massiven Kühlkörper sorgen für eine stabile und effiziente Stromversorgung bei leistungsstarken Prozessoren. Besonders positiv fallen die umfangreichen Anschlüsse, die werkzeuglosen M.2‑Slots und die vielseitigen Kühlungsoptionen ins Gewicht. Dennoch ist nicht alles perfekt: Das Lane‑Sharing zwischen den PCIe‑ und M.2‑Slots schränkt die Flexibilität etwas ein, wer mehrere Steckplätze gleichzeitig nutzen will, muss auf reduzierte Bandbreite achten. Auch der hohe Preis bleibt ein klarer Faktor, der das Board eindeutig in die Enthusiasten‑Kategorie hebt. Insgesamt bietet das MEG X870E ACE MAX eine erstklassige Performance‑Plattform mit smarter Ausstattung, bei der sich MSI nur wenige Schwächen leistet. Damit verdient sich das MSI MEG X870E ACE MAX eine klare Empfehlung.
Pro: + Viele Anschlüsse + Mit USB 4 + Optik + Wi-Fi 7 & Bluetooth 5.4 + gute Verarbeitung + Werkezuglose M.2 Slots + M.2 Steckplätze mit Kühlern ausgestattet + PCIe „Fern-“ Entriegelung + Stromversorgung
Kontra: – Preis – zwei M.2-Schnittstellen sind shared angebunden
