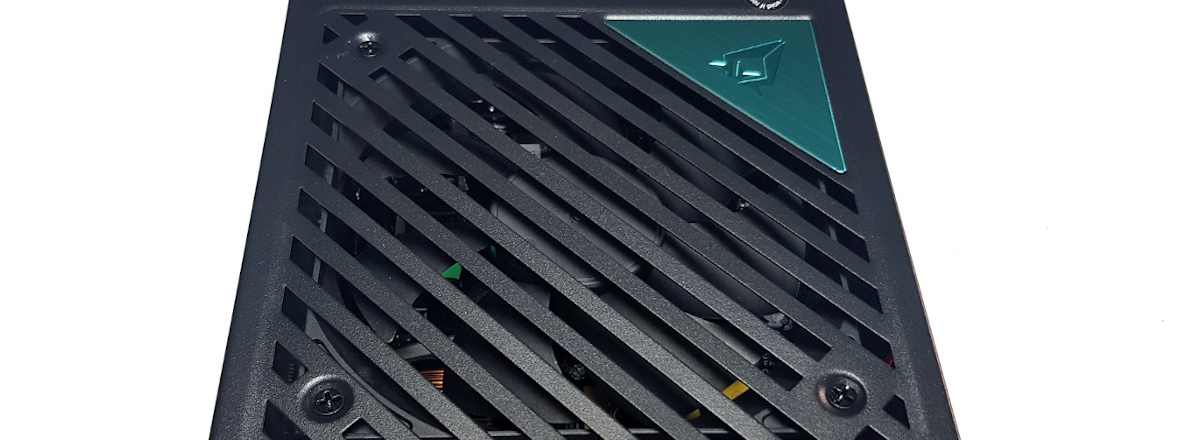

AZZA PSAZ-750G in der Vorstellung

Die Firma AZZA erweitert ihr Netzteil-Lineup, aus diesem neuen Lineup möchten wir euch heute das AZZA PSAZ-750G vorstellen. Das PSAZ-750G ist ein vollmodulares Netzteil mit einer Nennleistung von 750 W. Es besitzt darüber hinaus noch eine 80 PLUS Goldzertifizierung und damit einen hohen Wirkungsgrad. Wir bedanken uns bei der Firma AZZA für die freundliche Bereitstellung des AZZA PSAZ-750G Netzteils.



Verpackung, Inhalt, Daten

Verpackung



Das AZZA PSAZ-750G wird in einem dunkelgrauen Karton geliefert. Auf der Vorderseite ist eine Zeichnung des AZZA PSAZ-750G, der Herstellername, das Hersteller Logo, ein Aufdruck, mit der 80 PLUS Goldzertifizierung und die Wattleistung in großen schwarzen Lettern zu sehen. Die Rückseite informiert in Tabellenform über die technischen Daten und mit zwei Diagrammen über die Effizienz und die Lautstärke.



Inhalt



Im inneren finden wir unter der Anleitung das AZZA PSAZ-750G sicher in einen Styroporblock eingebettet und daneben einen schwarzen Karton. Der Karton enthält Folgendes:

– Anleitung
– 4x Schrauben zur Montage
– 3x Kabelbinder
– 1x ATX Kabel (20+4 Pin) 600 mm
– 2x EPS Kabel (4+4 Pin) 600 mm
– 2x PCIe Kabel (4x 6+2 Pin) 650 mm
– 2x SATA Kabel (6x SATA) 750 mm
– 1x Molex Kabel (3x Molex) 750 mm



Daten
Technische Daten – AZZA 750W 80+ Gold Power Supply
Maße (L x B x H) 160 x 150 x 86 mm
Farbe Schwarz
Formfaktor ATX
Standard ATX12V 2.4 / EPS12V V.292
Zertifizierung 80 Plus Gold
Leistungsfaktor-Korrektur Aktiv PFC
Kabelmanagement Voll Modular
Eingangsspannung 100 V – 240 V
Anschlüsse 1x 24-Pin-ATX12V-2.x
2x 4+4-Pin-CPU
3x 4-Pin-Molex
4x 6+2-Pin-GPU
6x 15-Pin-SATA
Leistung 750 W (Gesamt)
+12 V (Gesamt) 744 W
+3,3 V/+5V (Gesamt) 100 W
Stromstärken +12 V / 62 A
+3,3 V / 20 A
+5 V / 20 A
+5 Vsb / 2,5 A
-12 V / 0,3 A
Lüfter 1x 120 mm (Temperaturgeregelt)
Lautstärke Lüfter < 35 dBA (50 % Last)
Smart Fan Control Knopf (Rückseite)
Schutzschaltungen UVP, OVP, OPP, OCP, SCP
Sicherheits-Zertifikate FCC, CE, RoHS, CB, TUV
Gewicht 2,4 kg
Garantie 3 Jahre



Details



Das aus Stahlblech bestehende Gehäuse des AZZA PSAZ-750G ist in einem matten Schwarz lackiert. Die obere Seite besitzt im Gegensatz zu vielen anderen Herstellern kein Lüftergitter. Stattdessen wurden die Lüftungsschlitze direkt in das Metall geschnitten. Unter den Lüftungsschlitzen ist direkt der 120 mm große Lüfter zu sehen. An der rechten Ecke ist eine petrolfarbige, dreieckige Platte mit dem AZZA Logo angebracht.




Auch an der der rechten und linken Seite befinden sich im oberen Drittel kleine Lüftungsschlitze. Darunter ist in großen grauen Lettern die Wattleistung aufgedruckt. Außerdem befindet sich dort noch der AZZA Schriftzug und ein gezackter Streifen in der Farbe Petrol.




Auf der vorderen Stirnseite befinden sich die Anschlüsse für das Kabelmanagement. Die Anschlüsse sind in zwei Reihen angeordnet und passend zu den Anschlüssen beschriftet. Auch hier ist der petrolfarbige Streif zu finden.




Die großzügig gelochte Rückseite sorgt für eine gute Wärmeabfuhr aus dem Netzteil. An der rechten Seite sitzt ein Taster, über den sich die Smart Fan Control ein und ausschalten lässt. Dadurch kann das Netzteil bei niedriger Last Lüfterlos betrieben werden. Sobald die Last über einen bestimmten Wert steigt, aktiviert sich der Lüfter selbstständig. Neben dem Taster ist die 3-polige Buchse für die Stromversorgung und darunter der mechanische Ein-/Ausschalter.




Auf der Unterseite ist der Typenschild-Aufkleber mit den technischen Daten des AZZA PSAZ-750G zu finden. Hier lassen sich unter anderem die Gesamt-Stromstärken der einzelnen Spannungen ablesen.




Die im Lieferumfang enthaltenen Kabel sind komplett in Schwarz gehalten und als Flachbandkabel ausgeführt. Dadurch wird das Verlegen der Kabel deutlich vereinfacht und auch für ein besseres Kabelmanagement möglich.




Ein Blick ins Innere des AZZA PSAZ-750G zeigt uns die schwarze Platine mit den verbauten elektronischen Komponenten. Hier kommen hochwertige Bauteile wie z. B. japanische Polymer Kondensatoren, die bis 105 °C temperaturstabil arbeiten, zum Einsatz. Auch alle Leistungstreiber wurden mit großen Kühlkörpern versehen und so angeordnet, dass sie gut im Luftstrom stehen, damit die erzeugte Wärme gut aus dem Netzteil abgeleitet werden kann. Unter dem Deckel befindet sich ein schwarzer 120 mm Lüfter der Firma Xiongli Electronic mit der Bezeichnung W12025HZ12SEMA und einer Stromaufnahme von 250 mA.



Praxis



Testsystem
Gehäuse Azza Cast
CPU Core I7 4770K
CPU Kühler Reeven Ouranos
Mainboard Gigabyte Z87-D3H Rev.1.1 ATX
Arbeitsspeicher 16 GB GSKILL DDR3 2400
Grafikkarte ZOTAC GTX 770 AMP!
SSD Crucial MX500 250 GB


Der Einbau ist dank der voll modularen Bauform des AZZA PSAZ-750G sehr einfach. Wir verlegen zunächst alle benötigen Kabel und erstellen ein sauberes Kabelmanagement. Dann bauen wir das AZZA PSAZ-750G ist unser Gehäuse ein und schließen alle Kabel an. Nachdem das erledigt ist, starten wir unser System. Als Erstes testen wir die Smart Fan Control, indem wir den Knopf an der Rückseite des Netzteils drücken, nun arbeitet das AZZA PSAZ-750G absolut lautlos im Office Betrieb, da der Lüfter deaktiviert ist. Wir starten Star Wars Battlefront 2, unter Last startet nun auch der Lüfter. Dieser ist aber auch nach einer halben Stunde Gaming nicht aus dem Gehäuse herauszuhören. Auch beim Test mit Prime95 können wir das PSAZ-750G nicht aus dem geschlossenen Gehäuse hören. Wir möchten auch erwähnen, dass die Wärmeentwicklung unseres Systems zu keiner Zeit negativ beeinflusst wurde, das spricht für die hohe Effizienz des PSAZ-750G.



Fazit

Das AZZA PSAZ-750G ist für ca. 105€ im Handel erhältlich. Dafür bekommt ein optisch ansprechendes Gold zertifiziertes und voll modulares 750 Watt Netzteil. Die Kabel sind gut verarbeitet und ausreichend lang dimensioniert. Auch die Verarbeitung des Netzteils selbst lässt keine Wünsche offen. Alle nötigen Schutzschaltungen sind ebenfalls vorhanden. Einzig die drei Jahre Hersteller Garantie trüben das sonst gute Bild des AZZA PSAZ-750G etwas. Trotzdem bekommt das AZZA PSAZ-750G unsere Empfehlung.

Pro:
+ 80+ Gold Zertifizierung
+ Verarbeitung
+ Lautstärke
+ Voll Modular
+ Optik

Kontra:
– 3 Jahre Garantie



Herstellerseite
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

AZZA CAST im Test

In unserem heutigen Test möchten wir euch das neue ATX-Gehäuse mit dem Namen CAST aus dem Hause Azzatek vorstellen. Bei dem AZZA Cast handelt es sich um ein Midi-Tower Gehäuse, das in puncto Design neue Wege geht. Das Cast verfügt im Gegensatz zu anderen Gehäusen über eine abnehmbare Außenschale und keine herkömmlichen Seitenteile. Dadurch soll eine mühelose Installation bei vollem Zugang zum Innenraum ermöglicht werden. Mit dem einzigartigen Flügeldesign wurde auch an einen werkzeuglosen Zugang und eine gute Belüftung gedacht. Das CAST lässt sich auch um 90 Grad in der Ausrichtung aufstellen. Wie sich das CAST in der Praxis schlägt, erfahrt ihr weiter unten. Das Testmuster wurde uns durch den Hersteller zur Verfügung gestellt.



Verpackung, Inhalt, Daten

Verpackung



Das AZZA Cast wird in einem schlichten braunen Karton geliefert. Auf der Vorder- und Rückseite finden wir neben Hersteller Logo und dem Namen eine große Zeichnung des CAST Gehäuses. Auf den beiden Seiten ist erneut das Hersteller Logo, die Gehäusefarbe (Schwarz oder Weiß) und eine kleine Zeichnung des CAST aus einer anderen Perspektive zu finden. Weitere Informationen gibt es auf nicht auf dem Karton. Im Inneren liegt das AZZA CAST sicher verpackt zwischen zwei Styroporblöcken in einer durchsichtigen Kunststofftüte zum Schutz vor Kratzern.



Inhalt



Das Zubehör befindet sich in einem Kunststoffbeutel. Im Lieferumfang finden wir alles, was für die Montage der Hardware benötigt wird.



Daten

Technische Daten – AZZA Cast Black
Bezeichnung CSAZ-808 B
Gehäusetyp ATX Midi Tower
Maße Chassis(L x B x H) 470 x 220 x 460 mm
Material Aluminium (Oberes / Unteres Panel), Stahl (Chassis und Rückwand)
Farbe Schwarz
Mainboard-Kompatibilität ATX
Max. Höhe CPU Kühler Bis 160 mm
Max. Länge GPU 360 mm (Horizontal/Vertikal)
Netzteil ATX
Kabelmanagement (hinten) 35 mm
Radiator Support Bis 280 / 360 mm (Front)
Lüfter Support 3x 120 mm oder 2x 140 mm (Front)
1x 120 mm (Hinten – 1x Hurricane II Digital RGB Lüfter vormontiert)
Erweiterungsslots 6 Slots Horizontal oder 3 Slots Vertikal
Interne Laufwerke 3x 2,5“ (oder 2x 2,5“ und 1x 3,5“)
Front I/O Ports Power Button, HD Audio, USB 3.0 x 2, Type C
Gewicht 10,9 Kg



Details




Die schwarze, aus Stahlblech und Aluminium gefertigte Außenschale besteht aus drei Teilen. Zum einen ist das die große Rückwand an der rechten Seite, welche die komplette Rückseite des CAST abdeckt und einem über Scharnieren schwenkbaren Deckel mit dem AZZA Logo an der Oberseite. Auch an der Unterseite befindet sich ein schwenkbarer Deckel. Beide Deckel werden jeweils mit zwei Magneten gehalten. Durch die gebogene Form der beiden Deckel entsteht eine Flügelform, die bei geschlossener Position die linke Seitenwand bildet. Dadurch wirkt das AZZA CAST minimalistisch. Ungefähr in der Mitte bietet die linke Seite einen offenen Bereich, der Einblick in den Innenraum gewährt und diesen so hervorhebt.





Die Außenschale wird nur von fünf Schrauben gehalten und lässt sich so einfach entfernen. Die Verarbeitung ist sehr gut, es sind keine Lackierfehler oder andere Mängel zu finden. Da die Kanten zur besseren Optik nicht gebördelt sind, muss man etwas vorsichtig sein, da diese etwas scharfkantig sind.





Die abnehmbare Front besteht aus Aluminium und ist in der gleichen Farbe lackiert wie die beiden Flügel und hat im unteren Bereich das AZZA Logo aufgedruckt. Unten rechts ist das I/O Panel untergebracht. Es besteht aus einem USB-Typ-C Anschluss, 3,5 mm Klinke für Kopfhörer und Mikrofon sowie zwei USB 3.0 Anschlüsse und den Ein-/Aus-Taster. Gehalten wird die Front von sechs Kunststoffhaltern, mit einem leichten Ruck lässt sich diese abziehen und auch wieder in die Halterungen drücken.




Hinter der Front verbirgt sich ein Montagerahmen, an dem ein Radiator (Maximal 360 mm) oder
maximal drei Lüfter (3x 120 mm oder 2x 140 mm) verbaut werden können.





Der komplette Innenraum des AZZA CAST ist ein eigenständiges, offenes und stabiles Chassis. Der Mainboardtray bildet hier die Rückwand. Neben den Durchführungen für das Kabelmanagement sind ganz rechts auch noch zwei Aufnahmen zur Montage von internen Laufwerken vorhanden. Diese lassen sich auch an der Rückwand nutzen. Das Chassis wird mit fünf Schrauben mit der Rückwand der Außenschale verschraubt. Die Schrauben sind so angeordnet das, dass Chassis jederzeit ausgebaut werden kann. Auch mit eingebauten Komponenten – hier wurde bei der Planung auch auf Kleinigkeiten geachtet.





Im unteren Bereich des Chassis befindet sich die Aufnahme für das ATX-Netzteil. Davor sitzt eine Abdeckung für das Kabelmanagement. Diese Abdeckung lässt sich auch durch das Lösen einer Schraube ganz einfach entfernen.




An der Rückseite befindet sich eine abnehmbare Aufnahme für ein internes 2,5“/3,5“ Laufwerk. Außerdem befindet sich hier noch ein großer quadratischer Ausschnitt, dieser bietet genug Platz, um auch später den CPU-Kühler zu tauschen. An der Ober- und Unterseite des Chassis sind jeweils ein abgewinkeltes Blech zu sehen. In dem Blech sind drei Ausschnitte zu sehen. Dort wird die Außenschale eingehängt und arretiert. Der Abstand zwischen Außenschale und Chassis beträgt 35 mm, hier lassen sich alle benötigten Kabel gut verstecken. Dort sind auch die Anschlüsse für das I/O Panel untergebracht.




Die komplett offene Rückseite des AZZA Cast besteht aus drei Rahmen. Ganz unten sitzt der Rahmen zur Montage des Netzteils, darüber die sechs horizontalen Erweiterungsslots, die auch für drei vertikal verbaute Karten aufnehmen können. Der obere Rahmen dient zur Montage des Lüfters und direkt daneben der Platz für die Ausgänge des Mainboards (IO Shield).




Ebenfalls zum Lieferumfang gehört ein 120 mm Hurricane II Digital RGB Lüfter. Der Lüfter lässt sich entweder über den internen Mainboard-Header einen externen RGB-Controller steuern. Dieser ist bereits an der Rückseite vormontiert.



Praxis

Testsystem & Montage





Testsystem
CPU Core I7 4770K
CPU Kühler Reeven Ouranos
Mainboard Gigabyte Z87-D3H Rev.1.1 ATX
Arbeitsspeicher 16 GB GSKILL DDR3 2400
Grafikkarte ZOTAC GTX 770 AMP!
SSD Crucial MX500 250 GB
Netzteil Azza PSAZ-750G


Der Einbau unseres Testsystems geht dank des durchdachten Systems des AZZA Cast sehr einfach. Nachdem wir die fünf Schrauben auf der Rückwand gelöst haben. Nehmen wir das Chassis einfach aus der Außenschale. Dann verbauen wir alle Komponenten im Chassis und verkabeln alles. Der Einbau und das Kabelmanagement zu erstellen geht hier sehr einfach von der Hand, da wir alle Bereiche ohne Hindernisse erreichen können. Nachdem wir mit dem Einbau fertig sind, setzen wir das Chassis wieder in die Außenschale und verschrauben das Chassis mit der Außenschale – fertig. Leider hat das AZZA Cast keinen RGB-Controller im Lieferumfang, sodass wir auf einen externen Controller zurückgreifen müssen, um den Hurricane II Digital RGB Lüfter in der Rückseite auch leuchten lassen zu können, weil unser Mainboard auch keinen integrierten Controller besitzt. Wir haben uns dafür entschieden, das AZZA Cast normal hinzustellen und nicht um 45° gedreht. Dann starten wir unser System. Durch den offenen Aufbau bekommen wir zu keiner Zeit Hitzeprobleme. Beim Einsatz mehrerer Lüfter oder einer AiO ist darauf zu achten, das hier leise Lüfter zum Einsatz kommen, da sie bei voller Drehzahl durch das offene Design des Cast deutlich hörbar sind.



Beleuchtung




Im Betrieb beleuchtet der Hurricane II Digital RGB Lüfter unser System mit satten Farben.



Fazit

Für knapp 180€ bekommt der Käufer mit dem AZZA Cast ein hochwertig verarbeitetes Gehäuse mit einer sehr ungewöhnlichen Optik. Der große, quasi barrierefreie Innenraum bietet ausreichend Platz, dass auch z. B. lange Grafikkarten ohne Probleme verbaut werden können. Das gleiche gilt auch für den Airflow, der durch das offene Design niemals zu einem Problem werden wird. Auch die zusätzliche Möglichkeit, das Cast um 90° gedreht nutzen können, macht es auf jedem Schreibtisch zu einem Hingucker, trotz der eher schlichten äußeren Optik. Selbst die Nutzung als Testbench ist durch das Flügeldesign möglich. Wir geben dem AZZA Cast unsere Empfehlung.

Pro:
+ Design
+ Modularer Aufbau
+ Einfache Montage
+ Verschiede Stellmöglichkeiten

Neutral:
o Kein ARGB-Controller im Lieferumfang

Kontra:
– Lüfter sind bei erhöhter Drehzahl aus dem Gehäuse zu hören
– Preis

Herstellerseite
Preisvergleich



Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

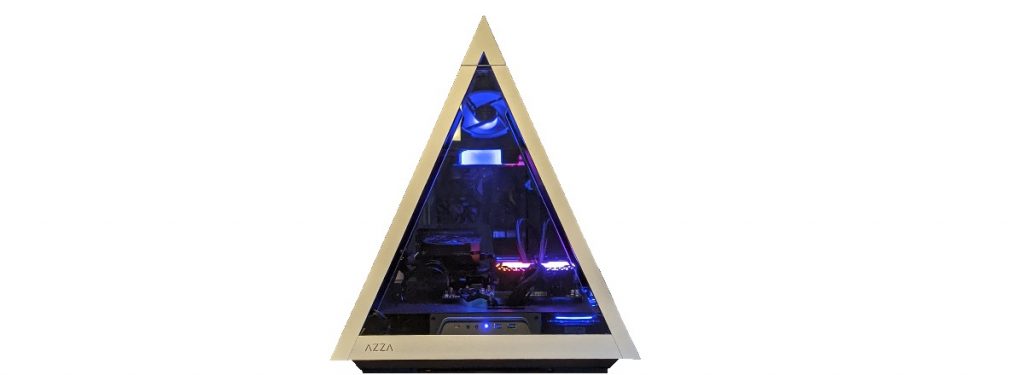

AZZA PYRAMID L Gehäuse im Test

Azzatek, seit 1989 bekannt für hochwertige DIY-Komponenten für den Endverbraucher, hat uns nun die neue Version der bereits Bekannten und von uns getesteten PYRAMID 804 zugesandt, die AZZA PYRAMID 804L. Diese hat die gleiche Gehäusestruktur und Frischluftversorgung wie bereits die PYRAMID 804, jedoch soll die AZZA PYRAMID 804L zusätzlich und bei gleichen Abmessungen mehr Platz für Hardware bieten. Mehr dazu erfahrt ihr wie immer in unserem Test.



Verpackung, Inhalt, Daten

Verpackung



Die AZZA PYRAMID 804L kommt ebenso hervorragend verpackt wie bereits die AZZA PYRAMID 804. Der Karton ist dabei als riesig zu bezeichnen, dieser ist würfelförmig und misst etwa 70 cm, wobei das Gewicht samt Umverpackung bei etwa 16 kg liegt.



Inhalt



Im Inneren des Kartons finden wir das vollständig vormontierte Gehäuse in reichlich Folie und Schaumstoff verpackt vor.




Entfernen wir die dicken Schaumstoffformteile, kommt das Gehäuse in Gänze zum Vorschein. Der mitgelieferte RGB-Lüfter ist bereits kurz unterhalb der Spitze montiert und das übrige Zubehör finden wir im Netzteiltunnel der AZZA PYRAMID 804L.




Das Zubehör beinhaltet dabei:

  • Riserkabel
  • Montageschrauben für das Mainboard und Netzteil
  • Kabelbinder und eine QR-Code-Karte (Link zur digitalen Bedienungsanleitung)



Daten

AZZA PYRAMID L
Maße 589 x 490 x 490 mm (H x B x T)
Material Glas, Stahl, Aluminium
Mainboard < 305 x 280 mm E-ATX, ATX, Micro ATX, ITX
Gewicht 14,1 kg
I/O-Panel 2x USB 3.0
1x USB 3.1 Type C
1x HD Audio
Power-Button
Laufwerksschächte 2x 2,5-Zoll
1x 3,5-Zoll
Maximale Maße Grafikkartenlänge: 330 mm und 3 Slots hoch
CPU-Kühler-Höhe: 95 mm
Lüfter
Oben 1x 120 mm (1x 120 mm AZZA Hurricane III ARGB vorinstalliert)
Unten 3x 120 mm (mit Laufwerksschächten)
6x 120 mm (ohne Laufwerksschächte)
Radiator
  1x 360mm Radiator unten



Details



Die unten mittig angebrachte Front I/O Blende bildet den Abschluss des Netzteiltunnels zur Front hin. Direkt hinter dieser sind an der Oberseite, welche zugleich das Mainboard-Tray bildet, zwei große rechteckige Öffnungen angebracht, die dem, durch die die Kabel der Frontpanels sowie des dahinter liegenden Netzteils sauber geführt werden können.




An der Rückseite erwarten uns die eigentlichen Änderungen der AZZA PYRAMID L. Damit die Grafikkarte mehr Platz bekommt, befindet sich hier nun eine neu platzierte sowie neu designte Slot-Blende. Diese ist nun nicht mehr wie beim AZZA PYRAMID zwei Slots hoch, sondern stattdessen drei und befindet sich zugleich ein gutes Stück weiter hinten im Gehäuse.




Unterhalb des Mainbaord-Trays befindet sich auf der rechten Seite ein Montageplatz für drei 120 mm Lüfter oder alternativ einen 360 mm Radiator samt Lüfter, dieser sollte allerdings aufgrund der begrenzten Höhe nicht allzu dick sein.




Auf der gegenüber liegenden linken Seite ist eine entnehmbare Halterung für eine 3,5″ Festplatte sowie eine weitere für maximal zwei 2,5″ Festplatten verbaut. Sollten diese nicht benötigt werden, so können diese entnommen und stattdessen drei 120 mm Lüfter an dieser Stelle montiert werden.




Kurz unterhalb der Spitze des AZZA PYRAMID L ist der mitgelieferte Lüfter des Typs AZZA Hurricane III ARGB vorinstalliert.



Praxis

Testsystem und Montage
Testsystem​

Prozessor AMD Ryzen 5 3600X
Mainboard GIGABYTE B450 Aorus M
Arbeitsspeicher 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16
Grafikkarte GIGABYTE Geforce GTX 1650 SUPER WINDFORCE OC 4 GB
Speicher 1x 500 GB Crucial BX100
Netzteil ANTEC EDGE 750W
Gehäuse AZZA PYRAMID L




Wir beginnen mit der Montage des Netzteils in die die dafür vorgesehenen Halterung auf der Unterseite der AZZA PYRAMID L. Hierfür ist es nötig, drei Schrauben oberhalb der Front-I/O-Blende sowie fünf weitere auf der Unterseite des Gehäuses zu lösen. Anschließend kann das Netzteil problemlos montiert werden.




Bevor wir das Netzteil samt Halterung wieder an die AZZA PYRAMID L anbringen, montieren wir das Mainboard Bundle und verlegen sämtliche Kabel. Dies ist nötig, um ein sauberes Kabelmanagement zu erreichen. Die Kabel verschwinden dabei größtenteils im Netzteiltunnel zwischen Front-I/O und Netzteil.




Nun wollen wir uns an den CPU kühler machen und entscheiden uns eine 240 mm AIO Wasserkühlung zu montieren. Dabei stehen wir jedoch vor einem kleinen Problem. Die Ausbuchtung im Mainboard-Tray ist nicht breit genug bzw. die Schläuche der AIO nicht flexibel genug, um diese, so wie es vorgesehen ist, rechts am Mainboard-Tray vorbeizuführen. Wenn eine AIO verbaut werden soll, muss dieser Punkt daher dringend beachtet werden und eine AIO mit flexiblen Anschlüssen gewählt werden.




Da wir eine solche momentan nicht zur Verfügung haben, gehen wir recht unkonventionell vor und verlegen die Schläuche der AIO an der Rückseite rechts neben dem Mainboard I/O. Das sieht zwar nicht so elegant aus, wie es von AZZA vorgesehen ist, funktioniert aber auch ganz gut.





Zu guter Letzt montieren wir noch unsere GPU. Diese wird anschließend nicht wie üblich im PCIe Slot des Mainboards stecken, sondern mittels Riserkabel (liegt der AZZA PYRAMID L bei) liegend, ein kleines Stück über dem Mainboard schweben. Dazu muss lediglich das Riserkabel ans Mainboard gesteckt werden, die GPU (maximal 3 Slots hoch) am hinteren Slot Blech montiert und mittels der vorderen Stütze ausgerichtet werden. Hierbei wirbt AZZA damit, dass nun auch Grafikkarten mit einer Länge von bis 330 mm in das AZZA PYRAMID L passen. Das haben wir nachgemessen und können es so bestätigen. Allerdings ist hierbei zu beachten, dass es sich bei diesem Maß um das absolute Maximum handelt.



Fazit

Mit der AZZA PYRAMID L bietet AZZA ein Gehäuse mit ausreichend Platz für moderne Hardware in einem wirklich einzigartigen Design. Leider sind die Möglichkeiten zur Montage eine AIO Wasserkühlung auf Grund eben diesem Design stark eingeschränkt. Dabei lässt sich die AZZA PYRAMID L als sehr hochwertig bezeichnen, kein Wunder also, dass AZZA für die AZZA PYRAMID L auch einen hohen Preis aufruft. So ist die AZZA PYRAMID L aktuell beim günstigsten Anbieter für 280,50€ zu haben. Wir finden diesen Preis jedoch aufgrund der guten Verarbeitungsqualität und des auffälligen Äußeren angemessen und sprechen unsere Empfehlung aus.

Pro:
+ Verarbeitung
+ Design
+ Montage

Neutral:
+/- Größe

Kontra:
– Hoher Preis
– AIO Montage nur bedingt möglich



Herstellerseite
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

Azza PYRAMID 804 im Test

Azzatek, seit 1989 bekannt für hochwertige DIY-Komponenten für den Endverbraucher, bietet uns die Gelegenheit, das neue Pyramid 804 testen zu dürfen. Das Azza Pyramid 804 bietet ein ganz neues Konzept der Gehäusestruktur und der Frischluftversorgung. Die Seitenscheiben sind alle aus 4 mm gehärtetem Glas und liegen an Aluschienen an. Mehr Details findet ihr im kommenden Review.



Bevor wir mit unserem Test beginnen, danken wir unserem Partner Azzatek für die freundliche Bereitstellung des Testmusters.​


Verpackung, Inhalt, Daten

Verpackung



Die Umverpackung misst 70 cm in der Breite, der Länge und der Höhe. Per Spedition wurde uns das Gehäuse auf einer Palette geliefert und bot eine große Überraschung. Die Größe der Verpackung wird durch das Schutzmaterial gegeben. Das Gehäuse kommt komplett aufgebaut bei uns an und ist auf dem Tisch eher ein kleines Gehäuse. Die Spitze wird von einem massiven Gummistück geschützt. Rundherum ist Karton mit Schaumstoff, um die empfindlichen Alu Streben zu schützen.


Lieferumfang



Neben den beiden modularen Trays für HDD und SSD, welche mit Gummikontakten auf der Bodenplatte montiert werden, befindet sich noch Folgendes im Lieferumfang:

  • Riserkabel für M-ATX und ATX Boards
  • Montageschrauben für das Mainboard und Netzteil
  • Kabelbinder und eine Karte von AZZA
Technische Daten
Technische Daten – Azzatek Pyramid 804
Maße 585 x 490 x 490 mm (H x W x D)
Material Glas, Stahl, Aluminium
Mainboard Mini-ITX, Micro-ATX, ATX, E-ATX
Gewicht 14 kg
I/O-Panel 2x USB 3.0
1x USB 3.1 Type C
1x je Audio In/Out
Power-On/Off-Switch
Laufwerksschächte 2x 2,5-Zoll
1x 3,5-Zoll
Maximale Maße Grafikkartenlänge: 300 mm
CPU-Kühler-Höhe: 80 mm



Lüfter
Maße 1x 120 mm, 3x 120 mm
Lieferumfang enthaltene Lüfter 1x 120 mm Hurricane II Digital RGB



Radiatoren
Maße Im Boden 1x bis zu 360 mm
Höhe Max. 33 mm

Details



Die Rückseite wird von einem Schaumstoffklotz festgehalten. Denn die Unterseite lässt sich öffnen. Dort kommen die Kabel durch eine schmale Öffnung. Eine weitere Öffnung liegt in Boden, dort wird das Kaltgerätekabel verlegt. Die Scheibe sitzt an zwei Scharnieren und ist bei geschlossenem Zustand an ein Stahlstück angelehnt. Dort hält sie mit einem Magneten, welcher an der Scheibe klebt. Das Netzteil wird direkt an einen Bügel geschraubt. Der Bügel ist mit sechs Schrauben montiert und muss mit einem Schraubendreher gelöst werden.




Die Schreiben werden durch die Folientüte geschützt. Das AZZA Pyramid 804 bietet aus allen Richtungen freien Einblick auf den oben liegenden Lüfter. Der Hurrikane II Lüfter ist mit einigen LEDs versehen. Seine Spannung bekommt er über ein 4-Pin Kabel. Die beiden Kabel laufen durch eine der vier silbernen Aluprofile. Die Scheiben selber können wir durch jeweils fünf Schraube, je Ecke, entfernen. Dies sollte aber nur von erfahrenen Personen erfolgen. Die Spitze sitzt fest verankert durch weitere Schrauben auf der Spitze des Rahmens.




Der Rahmen ist aus Stahl, sehr robust und ohne Mängel. Durch eine gute Oberflächenbeschichtung werden unsere Fingerabdrücke auch schnell entfernt. AZZA verwendet bei diesem Gehäuse Schrauben mit flacher Kontaktstelle zum Rahmen. Ohne den Aludeckel, welcher als Komplettes abgehoben werden muss, ist das Gerüst sehr karg. Das L-förmige Stück Stahl ist für die Grafikkarte. Diese hängt in der Luft und wird durch das mitgelieferte Riserkabel versorgt. Links sehen wir die beiden Rahmen für die Blende der Grafikkarte und dahinter für die Mainboardblende.




Unter dem Mainboardtray befindet sich die Position für einen Radiator mit bis zu 360 mm Länge und 25 mm Dicke. Einen Radiator mit 240 mm können wir dort auch verbauen. Die kühlende Luft wird entweder gezogen oder durchgedrückt. 140 mm Lüfter passen dort nicht rein. Hinter dem I/O-Front-Panel sitzt der Netzteiltunnel und in diesem sind auch die Kabel für das Panel zu finden. Die Länge für das USB-3.0 und USB-C ist ausreichend lang. Durch die darüber liegenden Öffnungen werden diese Kabel und das 24-Pin ATX-Kabel verlegt.




Schauen wir uns das AZZA Pyramid 804 von unten an. Gewaltige Schienen sind von unten am Chassis befestigt und mit großen Füßen versehen. Das Gehäuse steht sehr stabil auf seinen Kontaktflächen und es rutscht nicht. Die Lüfter können nicht von unten montiert werden. Müssen aber von unten festgeschraubt werden. Das Netzteil wird von unten mit einem Meshgitter aus Kunststoff vor Staub geschützt. Es sitzt locker an seiner Position und ist leicht zu reinigen.




Die Scheiben besitzen seitlich jeweils einen Schlitz für die Frischluft zu- und abfuhr. Der Lüfter in der Spitze kann gedreht werden. Einen Hitzestau wird es so nicht geben. Dies haben wir erfolgreich getestet. Im unteren Ausschnitt ist das I/O-Front-Panel frei zugänglich und perfekt positioniert. In der linken unteren Ecke ist das AZZA-Logo positioniert. Das gesamte Design zeigt sich schlüssig und formschön.


Praxis



In diesem Video zeigen wir euch den knapp einstündigen Zusammenbau mit einem Zeitraffer und diversen Kommentare. Es wird euch sehr viel gezeigt und diverse Einblicke in die Montage gegeben.




Fertig zusammen gebaut, erstrahlt das AZZA Pyramid 804 in vollem Glanz. Die beschichteten Aluprofile glänzen im Blitzlicht. Der digitale 5V-Lüfter lässt sich über das Mainboard steuern und leuchtet im gleichen Farbton wie unsere Mainboard-LEDs.




Das AZZA Pyramid 804 ist sehr schön und sucht seines Gleichen. Es ist nicht einfach zu bebauen, aber sehr hochwertig in der Materialwahl und Verarbeitung. Das Fehlen der Rückseite des Mainboardtrays lässt einige Kabel hervorblitzen. Die Kabel des Frontpanels könnten kürzer sein, doch im Gesamten hinterlässt das AZZA PYRAMID 804 einen tollen Eindruck.



In diesem Video zeigen wir euch das Ergebnis.


Fazit

Aktuell ist das elegante Gehäuse für 269 Euro erhältlich. Auch mit dem Pyramid 804 zeigt uns AZZA, dass es sich lohnt etwas Gewagtes zu produzieren. Durch das edle Design und seine durchdachte Form, bietet uns das Pyramid 804 ein Erlebnis. Die Verarbeitung ist fast tadellos und die Montage gut durchdacht. Ein mitgelieferter Lüfter ist etwas verwirrend, da wir dann sowieso 3 nachkaufen müssten. Das Weglassen des einzelnen Lüfters würden wir bevorzugen. Wir sind von der Leistung beeindruckt und bewerten die Pyramide mit 9.4 von 10 Punkten.

Pro:
+ Einzigartiges Design
+ Materialwahl
+ Verarbeitung im gesamten
+ Montage
+ Geringer Background Platz
+ Radiatorplatz etwas eng

Neutral:
o Preis stramm

Kontra:
– Größe
– PCIe Riserkabel zu kurz für ITX-Mainboards
– Aluprofile von unten scharfkantig


Wertung: 9,4/10

Herstellerseite
Preisvergleich

Kategorien
Der Tag im Überblick: Alle Meldungen

AZZA Pyramid ab 28.10. in Europa erhältlich

Dormagen, 10. Oktober 2019 – Linkworld, seit 1989 weltweiter agierender Hersteller von Computergehäusen und Netzteilen, hat angekündigt, dass das Premium Gaming-Gehäuse AZZA Pyramid 804 ab dem 28. Oktober dieses Jahrs in Europa erhältlich sein wird.

Die AZZA Pyramid war erstmals auf der diesjährigen Computex in Taiwan zu sehen und bietet Gamern eine völlig neuartige Plattform, ihre Build zur Schau zu stellen. Die Gehäusekanten bestehen aus extra starkem Aluminium und bilden einen schlanken, doch robusten Rahmen für die 4 Temperglas-Seiten. Im Rahmen eingelassen sind 2 USB 3.0, sowie ein USB Typ C Port.

Der äußere Aluminium-Rahmen kann zusammen mit dem Glas abgenommen werden und erlaubt so größtmöglichen Einbau-Komfort.

Das Innere der Pyramide ist in drei Ebenen unterteilt. Auf der untersten Ebene finden sich Platz für die Festplatten, ein ATX Netzteil sowie 360mm Vorbereitungen für Lüfter oder Radiatoren. Die mittlere Ebene beherbergt das Herzstück der Build: ein horizontal installiertes ATX Motherboard mit Graphikkarten bis zu 300 mm Länge. Die Rückseitigen I/O Ports sind durch eine aufklappbare Glastüre einfach zugänglich. Auf der oberen Ebene rundet ein 120mm AZZA Hurricane II Lüfter den kühlenden Luftstrom von unten nach oben stilvoll ab.

AZZA Pyramid 804 Innovative case -ATX Mid Tower

Die AZZA Pyramid ist in Europa ab 28. Oktober 2019 erhältlich.
