Zur Unterstützung des Weltumwelttages hat TEAMGROUP bereits das C175 ECO Net-Zero Flash Drive auf den Markt gebracht, das von Verbrauchern weltweit positiv aufgenommen wurde. Um Maßnahmen gegen die Umweltverschmutzung zu fördern, hat sich TEAMGROUP weiterhin der Entwicklung und dem Design umweltfreundlicher Produkte gewidmet. Jetzt bringt TEAMGROUP das branchenweit erste Speichermodul mit einem Kühlkörper aus recyceltem Aluminium auf den Markt: den T-FORCE VULCAN ECO DDR5 Desktop Overclocking Memory.
TEAMGROUP nimmt die soziale Verantwortung ernst und fördert die Nachhaltigkeit durch umweltfreundliche Forschung und Entwicklung. Für jede 10.000 hergestellten T-FORCE VULCAN ECO DDR5 Kühlkörper aus recyceltem Aluminium werden die Kohlenstoffemissionen um 73% [1] oder etwa 1.665 kg Kohlenstoffemissionen reduziert. Das entspricht dem CO2-Fußabdruck von 550.000 Handtüchern, 310.000 Plastikstrohhalmen, 30.000 Plastiktüten und 10.000 PET-Flaschen. Der T-FORCE VULCAN ECO DDR5 verwendet außerdem eine FSC-zertifizierte Öko-Verpackung für das gesamte Produkt, was einen weiteren Beitrag zur Reduzierung von Material- und Elektronikabfällen leistet.
Der T-FORCE VULCAN ECO DDR5-Desktopspeicher unterstützt sowohl die neuesten Intel XMP 3.0- als auch AMD EXPO-Übertaktungsprofile und bietet so ein schnelles Übertaktungserlebnis mit Stabilität auf zwei Plattformen. Benutzer können das Potenzial von DDR5 voll ausschöpfen und sofort maximale Spiele- und Multitasking-Leistung genießen. Der VULCAN ECO DDR5-Desktop-Speicher ist nicht nur umweltverträglich, sondern auch mit innovativen Technologien ausgestattet.
Er unterstützt On-Die ECC, das Fehler erkennt und Daten während der Datenübertragung wiederherstellt, was eine stabile und zuverlässige Nutzung ermöglicht. Darüber hinaus hat TEAMGROUP seine patentierte IC-Klassifizierungsverifizierungstechnologie eingesetzt, um die Benutzerfreundlichkeit und Langlebigkeit des VULCAN ECO zu gewährleisten. Diese Technologie wurde sowohl in Taiwan als auch in den USA patentiert, was die hohe Qualität des Produkts weiter garantiert [2]. Der T-FORCE VULCAN ECO DDR5-Desktop-Speicher wird in Nordamerika ab Mitte Dezember bei Amazon und Newegg erhältlich sein. Wenn du das neueste Produkt von T-FORCE als Erster in den Händen halten möchten, halte dich bitte auf der offiziellen TEAMGROUP-Website und den Social-Media-Kanälen über die neuesten Nachrichten auf dem Laufenden.
[1] Basierend auf den Berechnungen der Kohlenstoffemissionen von Primäraluminium, das durch thermisches Raffinieren hergestellt wurde, mit denen von recyceltem Aluminium derselben Größe und desselben Gewichts. [2] Taiwan Erfindung Patent Nr.: I751093; US Erfindung Patent Nr.: US11488679B1
Wir hatten dieses Jahr schon einige Mainboards von MSI getestet. Darunter waren auch Mainboards der Z790 Reihe und dieses Mal soll es das MSI Z790 GAMING PRO WIFI im ATX-Format sein. Nach unserer bisherigen Erfahrung sind die Mainboards von MSI verlässliche Produkte. Auf der Intel-Core Plattform der 12. und 13. Generation basiert auch dieses Mainboard und mit dem neuen DDR5-Speicher und den neuesten Wi-Fi-Standard geht das Gaming Pro Wifi ins Rennen. Was nun das GAMING PRO WIFI ausmacht und ob es sich von den anderen Z790ern absetzen kann, seht ihr in folgendem Review.
Verpackung, Inhalt, Daten
Verpackung
Das MSI Z790 GAMING PRO WIFI kommt in einem diskreten Karton. Innerhalb des Kartons befindet sich das wahre Design der Verpackung. Zum Vorschein kommt ein schwarzer Karton, der auf der Oberseite mit weißen Punkten übersät ist. In der Mitte ist die Modellbezeichnung in dicker weißer Schrift zu sehen, die von einer Kontur in Form eines Blitzes verziert wird. Der gleiche Schriftzug ist auf jeder Seite des Kartons zu sehen, was dabei hilft den Inhalt sofort zu identifizieren. Die Rückseite zählt die Features und die Spezifikationen auf. Diese sind tabellarisch und durch Abbildungen verdeutlicht.
Inhalt
Im Lieferumfang finden wir die folgenden Gegenstände:
1 x Mainboard MSI Z790 GAMING PRO WIFI
1 x Set WIFI-Antenne
2 x M.2 Locker – Schrauben
2 x SATA-Kabel
1 x Schnellinstallation-Anleitung
1 x Europa-Regulatorien
1 x Set MSI-Aufkleber
Daten
MSI Z790 GAMING WIFI PRO – Technische Daten
Chipsatz
Intel Z790
CPU
12. und 13. Generation Intel Core LGA 1700
Arbeitsspeicher
Anzahl Slots: 4 x DDR5 Maximalkapazität: 192 GB XMP Version: XMP 3.0 Unterstützte Taktrate: bis zu 7.200 MHz im OC
Onboard Grafik
1 x HDMI 1.4 HDR (max. Auflösung 4k / 30 Hz) (Nur für CPUS mit integrierter Grafikkarte)
Slots
3 x PCIe x 16 2 x PCIe x 1 PCI_E1 Gen PCIe 4.0 bis zu x 16 (CPU) PCI_E2 Gen PCIe 3.0 bis zu x 1 (Chipset) PCI_E3 Gen PCIe 4.0 bis zu x 4 (Chipset) PCI_E4 Gen PCIe 3.0 bis zu x 1 (Chipset) PCI_E5 Gen PCIe 4.0 bis zu x 4 (Chipset)
Speicher
3 x M.2 M.2_1 (CPU) bis zu PCIe 4.0 x 4 M.2_2 (Chipset) bis zu PCIe 4.0 x 4 M.2_3 (Chipset) bis zu PCIe 4.0 x 4 Sata mode 4 x SATA 6G
USB
4 x 2.0 (Front) 4 x 3.2 Gen1 Typ A (Rückseite) 4 x 3.2 Gen1 Typ A (Front) 3 x 3.2 Gen2 Typ A (Rückseite) 1 x 3.2 Gen 2 Typ C (Front) 1 x 3.2 Gen2x2 Typ C (Rückseite)
LAN
Realtek RTL8125BG 2.5 Gbps LAN Realtek RTL8111H 1 Gbps LAN
WLAN & Bluetooth
Intel Wi-Fi 6E 2.4 GHz / 5 GHz / 6 GHz 802.11 a/ b/ g/ n/ ac/ ax Bluetooth 5.3
Audio
Realtek ALC897 7.1 High Definition Audio S/PDIF output
Interne-IO
1 x Power Connector ATX 2 x Power Connector CPU 1 x CPU Fan 1 x Pump Fan 5 x System Fan 2 x Front Panel JFP 1 x Gehäuse Überwachung JCI 1 x Front Audio JAUD 1 x TBT 1 x Tuning Controller JDASH 2 x Adressierbare RGB LED JARGB_V2 1 x JRGB 1 x TPM 4 x USB 2.0 4 x USB 3.2 Gen1 Typ A 1 x USB 3.2 Gen2 Typ C
Formfaktor
ATX 243,84 x 304,8 mm
Details
Bei einem Blick auf die Vorderseite des MSI Z790 GAMING PRO WIFI fällt das „lightning“ Design ins Auge. Diagonal über das Mainboard zieren Schriftzüge und das MSI Logo die Kühlkörper der Platine. Der Kühlkörper über der IO ist verlängert und vergrößert somit die Oberfläche, was die Wärme bei schweren Lasten effektiver abführen sollte. Der VRM-Kühlkörper deckt das MOS ab und hilft ebenso bei der Ableitung der Wärme. Der Chipsatz-Kühlkörper rechts unten soll staubabweisend sein und Geräusche reduzieren. Die M.2-SSDs sind mit der M.2-Thermolösung versehen, was die SSDs effizienter arbeiten lassen soll. Die Kühlkörper sind mit 7W/mK MOSFET-Wärmeleitpads ausgestattet, wobei zusätzliche Drossel-Wärmeleitspads für eine stabile Leistung sorgen sollen, wenn alle Kerne mit hoher Taktrate laufen.
Bei diesem größtenteils schwarzen Design bleibt die RGB-Beleuchtung unscheinbar, bis diese dezent in Aktion tritt. Die Beleuchtung findet im unteren Teil des Mainboards statt und zieht eine Linie neben den PCIe Steckplätzen. Links unten, entlang der Beleuchtungsleiste ist der Audio-Prozessor untergebracht. Gleich daneben sind die Audiokondensatoren zu sehen. Nebenan ist die Knopfbatterie platziert, die nach Montage der Grafikkarte leider verdeckt wird. Die untere Kante beherbergt, wie bekannt, über JAUD1 bis zu JFP1 die entsprechenden Anschlüsse, die der Installationsanleitung entnommen werden können. An der rechten unteren Kante sind die vier SATA-Anschlüsse angebracht. Von den SATA-Anschlüssen zur oberen Kante wandern wir vom JUSB5 über einige FAN-Anschlüsse und dem ATX-PWR1 zur Stromversorgung neben den freiliegenden Arbeitsspeicherslots zu den CPU- und PUMP-FAN Anschlüssen. Insgesamt ist das dunkle Design schon ansprechend, wie wir finden.
Das Mainboard hat zwei LAN-Anschlüsse – einen 1 Gbit Anschluss und einen 2,5 Gbit Anschluss, was für den normalen Gebrauch in der Regel nicht notwendig ist. Sollte man jedoch beispielsweise ein eigenes internes Netzwerk betreiben oder viel am Router basteln, sind zwei LAN-Anschlüsse wirklich praktisch. Mit dem 2,5 Gbit LAN-Anschluss sind somit in einem internen Netzwerk schnellere Datenübertragungen, beispielsweise zu einem NAS möglich.
Mit den im Lieferumfang enthaltenen Antennen, kann eine hervorragende Verbindung mit dem häusliches WIFI-Netzwerk erreicht werden. Hierbei erkennen wir tatsächlich keinen Unterschied zwischen einem LAN-Anschluss und der kabellosen Verbindung. Bei der kabellosen Datenübertragung im Heimnetzwerk sind hierbei dank dem Wi-Fi 6 GHz bis zu 600 Mbit/s pro Sekunde möglich.
Praxis
Montage
Der Vorteil beim Einbau des MSI Z790 GAMING PRO WIFI ist das vorinstallierte IO-Shield. Dieses kann so bei der Montage nicht vergessen werden und passt sich bei unserem Gehäuse, dem NZXT H9 Elite perfekt an. Hierbei gefällt uns die Höhe des Kühlkörpers am IO-Shield, da wir hier genug Platz haben, um den Stromanschluss für die CPU bequem von der Rückseite durch das Gehäuse zu führen. Die Bedienungsanleitung führt den Verbraucher gut durch die Montage des Motherboards. Die neun Schrauben sind mit 0,3 Nm anzuziehen, sodass hier nicht die Platine bricht. Beim Einsatz der CPU in den LGA1700 Slot sind auf die vier Justierungen und das goldene Dreieck zu achten. Der Abstand zwischen der Mitte des CPU-Slots und dem nächsten DIMM-Steckplatz beträgt 50,83 mm.
Die Bestückung der FAN-Anschlüsse ist durchdacht und so platziert, dass eine möglichst kurze Leitungslänge zu den Lüftern entsteht. Dazu hat MSI eine attraktive Illustration auf der Herstellerseite kreiert, welche die Anschlüsse der diversen Kühllösungen sichtbar macht. Hierbei sind die Kühlsysteme in verschiedenen Farben unterteilt:
Rot – CPU-Kühler
Grün – Frontlüfter
Violett – hintere Lüfter
Gelb – obere Lüfter
Blau – Wasserkühlung
Bei der Lüftersteuerung schafft wieder die Steueroberfläche im BIOS Abhilfe. Mit der einfachen Grafikoberfläche können bis zu vier Temperaturziele gewählt werden, bei denen die Lüftergeschwindigkeiten automatisch angepasst werden. Weiterhin ist die Lüftersteuerung auch softwaretechnisch im MSI-Center möglich. Dabei bietet die FROZR AI Cooling Engine eine automatische Kühlung durch Messungen der Temperatur an verschiedenen Stellen im Gehäuse an. So erkennt das System automatisch in welchem Modus die Lüfter betrieben werden und sorgt für eine optimierte Abstimmung der Lüftergeschwindigkeiten. Durch eine entstehende Hysterese drehen die Lüfter gleichmäßig, sodass das System immer leise bleibt. Die Lösung durch die Wasserkühlung in Form einer AIO ist ein spezieller Pin montiert, der bis zu 3 Ampere ermöglicht, um die volle Kontrolle über die Wasserpumpe zu erhalten. Hierbei ist volle Unterstützung durch die Marken MSI, Bitspower, Cooler Master, Corsair, ekwb und Thermaltake versprochen.
Die Anleitung führt auch Laien zum erfolgreichen Aufbau eines PCs, da jede Leitung und jeder Anschluss im Detail beschrieben und mit Bildern veranschaulicht werden. Dabei sind die Bilder auch mit QR-Codes versehen, die zu YouTube-Videos weiterleiten, um jeden Handgriff nachzuvollziehen. Auch der genaue Anschluss der Peripherie wird bildlich veranschaulicht.
Bei der Konnektivität auf der Seite des IO-Shields besitzt das Mainboard den neuesten Wi-Fi 6E Standard, eine Bluetooth 5.3 Verbindung und 2,5G und 1G Lan. Weiterhin haben wir drei USB 10 Gbit/s Anschlüsse und vier weitere 5 Gbit/s USB. Der PCI-E-Anschluss mit dem Namen Lightning 4 verdoppelt sich im Vergleich zur vorherigen Generation und erreicht bis zu 64 GB pro Sekunde.
Testsystem
Testsystem
CPU
Intel Core I9 13900K
Mainboard
MSI Z790 GAMING PRO WIFI
Arbeitsspeicher
Corsair Dominator Titanium First Edition 6000 MT/s
Die Beleuchtung kann über das MSI-Center im Mystic-Light angepasst werden. Mit verschiedenen Profilen und Voreinstellungen wie beispielsweise dem Ambient-Link, kann das ganze System gesteuert werden. Auch in Verbindung mit Drittanbieter-Software wie Armoury Crate oder ICUE können die Softwarelösung mit den richtigen Einstellungen koexistieren.
Die Mystic Light Funktion im MSI Center bereitet jedoch leider massiv Probleme. Dies ist wohl die größte Schwachstelle bei den MSI-Boards. Die Kompatibilität der Beleuchtungssoftware für Windows 11 und Drittanbieter ist manchmal ein Dorn im Auge und trotz mehrerer Versuche die Firmware zu reparieren, bereitet die Beleuchtung weiterhin Kopfschmerzen. Sobald die Beleuchtung aber läuft, heißt es „never change a running system“! Der Support von MSI antwortet schnell und kann erfolgreich beim Lösen der Probleme zur Seite stehen. Wir erhalten eine Update-Software zum LED-Firmwareupdate und eine genaue Prozessbeschreibung.
Mit der True-Color-Funktion können die Farben des Displays an die eigenen Bedürfnisse angepasst werden. Im User-Scenario können wir die Leistungsszenarien mit einem Klick von Extreme Performance über Balanced und Silent bis zu Custom-Einstellungen auswählen. Im Hardware Monitoring finden wir alle wichtigen und aktuellen Daten des Systems im Überblick. Hier werden die CPU-Nutzung, Taktfrequenz, Temperaturen und Spannungen angezeigt. Diese Einstellungen können im Profile Setting nach eigenen Belieben eingestellt werden, was aber eher für erfahrene Benutzer ausgelegt ist. Mit der System Diagnose kann dabei der Speicher im System überwacht werden.
Arbeitsspeicher
In der Praxis unterstützt das MSI Z790 GAMING PRO WIFI Intel Core Pentium, Gold und Celeron Prozessoren der 12. und 13. Generation für den LGA 1700 Sockel. Der DDR5-Speicher wird bis zu einer Taktrate von 7.200 MHz im Overclocking unterstützt, wobei wir den CORSAIR DOMINATOR TITANIUM mit einer Taktrate von 6.600 MHz ausreizen. Im Vergleich dazu unterstützte die Z690 Reihe nur bis zu 6.400 MHz. Obwohl die RAM-Speicher für AMD ausgelegt sind, kann dieser auch problemlos auf einer Intel-Plattform betrieben werden. Hierbei sollten die RAM-Einstellungen im BIOS aber von Hand durchgeführt werden, was nur für erfahrene Benutzer zu empfehlen ist. Das BIOS bietet sehr viele Anpassungsmöglichkeiten, die hauptsächlich Enthusiasten ansprechen. Für Durchschnittsverbraucher ist das Angebot an Einstellungen mehr als ausreichend. Am Rande sei erwähnt, dass auch hier ein Übertakten des Prozessors sowie Arbeitsspeichers möglich ist. Die Einstellungen der Taktraten und Spannungen und Ströme sind für Nutzer, die genau wissen, was sie tun. Mit dem aktuellen BIOS-Version 7D93v12 wollen wir uns weiterhin anschauen, wie das System auf ein Overclocking des RAM-Speichers reagiert.
Zurück
Vor
Durch die Möglichkeiten, welche uns das Mainboard bietet, schaffen wir es den von uns genutzten Arbeitsspeicher bei 1,35 Volt auf bis zu 7.000 MHz zu übertakten. Dabei handelt es sich um zwei Riegel des „CORSAIR DOMINATOR TITANIUM FIRST EDITION“, welcher vom Hersteller mit 6.000 MHz angegeben ist. In den folgenden Tests hat sich herausgestellt, dass das System am stabilsten mit einer Arbeitsspeicher-Taktrate von 6.600 MHz funktionierte.
BIOS
Zurück
Vor
Das Click-Bios 5 verspricht mehr Leistung und mehr Features für Höchstleistung, Optimierung, Gaming oder Effizienz. So sind XMP-Profile hinterlegt, um ein einfaches Übertakten von kompatiblen Speicher zu ermöglichen. Mit dem Volume Management Device (VMD) wird eine direkte Steuerung und Verwaltung von NVMe-SSDs über den PCIe-Bus ohne zusätzliche Hardware ermöglicht. Das Flashen und aktualisieren des BIOS kann bequem über das CMOS Setup, über die M-FLASH-Funktion durchgeführt werden. Der Hardwaremonitor bietet einen schnellen Zugriff auf relevante Hardware-Informationen in Echtzeit bei Temperatur, Spannung, Speicherkapazität und Taktgeschwindigkeit. Wie von MSI bekannt kann innerhalb des BIOS nach Funktionen gesucht und als Favoriten gespeichert werden.
CPU übertakten
Dem Overclocking des RAM-Speichers haben wir uns in dem Test zum Corsair Dominator Titanium gewidmet. Dort könnt ihr nachlesen, inwieweit wir unsere RAM-Riegel übertakten konnten und wie stabil das System dabei läuft. Ohne genau ins Detail zu gehen können wir sagen, dass das System mit zwei FullHD Bildschirmen und zwei QHD Bildschirmen, mehr als 10 geöffneten Tabs unter denen auch Streams angezeigt werden, Discord mit 2 – 3 Streams, OBS mit Wiederholungspuffer und laufendem Stream, mit den Einstellungen von 6.600 MHz bei 1,35 Volt Spannung stabil betrieben wird. Ist das manuelle Übertakten nicht gewünscht, oder bestehen Zweifel, dass etwas kaputt gehen könnte, ist es möglich, einfach im BIOS das XMP-Profil zu aktivieren. Hierbei sind zwei Profile hinterlegt.
Zurück
Vor
Natürlich ist es möglich auch die CPU entsprechend zu übertakten. Hierbei ist Vorsicht geboten, da die eingestellten Spannungen tatsächlich Schaden an der CPU anrichten könnten. An dieser Stelle sei darauf hingewiesen, dass Overclocking an der CPU zu einem Garantieverlust führt.
Benchmarks
Wir haben das MSI Z790 GAMING PRO WIFI samt dem System einiger Testsoftware unterzogen. Unter den Tests haben wir Cinebench in Single- und im Multi Core getestet und 3DMark mit Fire Strike Extreme, NVIDIA DLSS Feature Test, Solar Bay Unlimited und Time Spy als Belastungstests verwendet.
Cinebench
Zurück
Vor
Zuerst haben wir das System mit der Software Cinebench R23 getestet. Im ersten Schritt ließen wir Cinebench in Single Core Modus laufen und erhielten dabei eine Punktzahl von 1997. Anschließend ergab Cinebench im Multicore Modus eine Punktzahl von 33852. In der Vergleichstabelle sind die Systeme zu den einzelnen Tests nach Punkten gelistet.
3DMark
Es werden statistisch 20 Versuchsdurchläufe benötigt, um einen aussagekräftigen Beweis für die Ergebnisse im Benchmark zu erhalten. Bei allen Tests, bis auf Time Spy hatten wir im Hintergrund die Wallpaper Engine und Firefox mit etwa 10 aktiven Tabs offen. Time Spy erforderte das gesamte System, sodass wir alle unnötigen Programme im Hintergrund beendet hatten. So konnten wir im Folgenden die Ergebnisse und die zugehörige Dokumentation ermitteln.
Fire Strike Extreme
Zurück
Vor
Der Fire Strike Extreme Belastungstest liefert uns eine Framerate Stabilität von 97,1 % bei 20 Durchläufen. Die Details zur Überwachung können den Diagrammen im Endergebnis nachvollzogen werden.
NVIDIA DLSS Feature Test
Zurück
Vor
Der DLSS Feature Test zeigt uns den Unterschied zwischen den FPS Werten mit aktiviertem und deaktiviertem DLSS. Dabei betrug der Wert ohne DLSS 50,67 FPS, wobei ein Wert von 82,77 FPS bei aktiviertem DLSS erreicht werden konnte. Auch hier kann der Verlauf des Tests den Diagrammen entnommen werden.
Solar Bay Unlimited
Zurück
Vor
Auch das Solar Bay Unlimited liefert uns das Ergebnis von einem bestandenen Belastungstest mit 97,1 %. Hierbei sind Framerate, Temperatur und Frequenz in den Diagrammen abgebildet und nachzuvollziehen.
Time Spy
Zurück
Vor
Den ersten Test mit Time Spy hatten wir nicht bestanden, da noch einige Programme im Hintergrund liefen. Anschließend haben wir sämtliche Programme im Hintergrund deaktiviert und den Test mit 20 Durchläufen erneut gestartet. So konnten wir den Belastungstest mit 98,6 % bestehen.
Beleuchtung
Fazit
Das MSI Z790 GAMING PRO WIFI bietet sehr umfangreiche Features, die MSI durch jahrelange Erfahrung auf diesem Gebiet mitbringt. Für den Normalverbraucher sind viele Features, wie der Overclocking Bereich oder zwei LAN-Anschlüsse nur bedingt interessant, denn hier werden hauptsächlich Enthusiasten angesprochen. Das Design ist dezent und hält sich mit der RGB-Beleuchtung zurück, liefert allerdings eine gute Kühlung und bewährt sich für den Einsatz von der aktuell größten CPU. Datenübertragung und Speicher- und Lesegeschwindigkeiten sorgen für ein beruhigtes Gewissen, eine gute Investition von derzeit 232,00€ getätigt zu haben. Daher sprechen wir eine Empfehlung aus.
Pro: + Dezentes Design + gute Wärmeableitung + stabiles und verlässliches System
Nachdem Intel die 12. Gen der Core Prozessoren vorgestellt hat, veröffentlichte MSI eine breite Palette an LGA 1700 Boards. Heute schätzen uns sehr glücklich, ein solides und passiv gekühltes Board für euch testen zu dürfen. Das Besondere am MSI MPG Z690 Carbon WIFI ist die Arbeitsspeicherkompatibilität zum schnelleren DDR5-Standard, welcher über die nächsten Jahre hinweg state of the art sein dürfte. Wir statten dieses Setup mit einem Intel i7 12700 K Prozessor aus und überprüfen für euch jegliche Leistungsdaten der CPU und unseres Arbeitsspeichers, während wir Temperaturen sowie Übertaktungspotenziale im Auge behalten. Im Gegensatz zu den zuvor getesteten MSI-Boards, handelt es sich hier um eine wesentlich übertaktungsfreudigere Serie und ist an Enthusiasten gerichtet.
Verpackung, Inhalt, Daten
Verpackung
Die Verpackung des MSI MPG Z690 CARBON WIFI ist sehr farbenfroh gestaltet. Neben der Aufschrift „MSI MPG Z690 CARBON WIFI“ befindet sich an der oberen linken Ecke das MSI Logo. Weiterhin erkennen wir verschiedene Symbole und Aufschriften für unterschiedliche Kompatibilitäten zu Beleuchtung, Arbeitsspeicher und CPU. Auf der Rückseite erkennen wir verschiedene Auflistungen über die Features des Boards und im Zentrum können wir das CARBON WIFI in RGB-Beleuchtung wunderbar erkennen.
Inhalt
Der Lieferumfang des MSI MPG Z690 CARBON WIFI ist außerordentlich üppig ausgestattet. Neben dem Board und der WIFI-Antenne befinden sich folgende Teile im Karton:
1x (Gen 3.2 2×2, Type C), 3x (Gen 3.2, Type A), 2x (Gen 3.2, Type A), 1x (Gen 2, Type A)
USB Ports Vorderseite
1x (Gen 3.2, Type C), 2x (Gen 3.2, Type A), 4x (Gen 2, Type A)
Audio Ports (Rückseite)
5+ Optical S/PDIF (Realtek® ALC4080 Codec)
Displayport
1
HDMI
1
DIRECTX
12
Betriebssystem
Windows 10, Windows 11
Details
Überblick und Backplate
Schauen wir uns das gesamte Board an, fallen uns einige passive Kühler über Powerstages, Chipsatz und M.2-Steckplätzen auf. Die Audio-Sektion ist jedoch nicht passiv gekühlt. Dafür erhalten wir zwei verstärkte PCIe-Slots, was sich darüber hinaus auch auf die DDR5-Steckplätze übertragen lässt. Der LGA-Sockel weist keine Besonderheiten auf. Für Lüfter sieht MSI an der unteren Kante vier Anschlüsse und an der oberen rechten Ecke weitere drei vor. Ein zusätzlicher Anschluss befindet sich unter der I/O-Sektion. Somit erhalten wir die Möglichkeit viele Systemlüfter zu betreiben. Vier LEDs an der oberen rechten Kante dienen dem EZ Debug-Status. Eine Debug Code LED liefert zusätzliche Informationen über den Status des Boards. Darüber hinaus ist das Board mit einem 4-Pin RGB und drei weitere 3-Pin ARGB Headern ausgestattet. Auch ein USB-Typ-C Anschluss ist vorhanden. Die Rückseite weist keine Backplate auf.
I/O – Shield
Auf dem I/O – Shield ist bereits eine Blende angebracht. Insgesamt befinden sich hier von links nach rechts:
1x Flash BIOS Button
4x USB 2.0
1x Displayport
1x HDMI
5x USB 3.2 Typ A
1x USB 3.2 Typ C
1x LAN 2.5 G
2x WLAN-Antennen
1x SPDIF Out
5x Audio In/Out
Kühlelemente
Das Kühlungskonzept umfasst zwei sehr massive Kühler für alle Powerstages um den CPU-Sockel herum, die durch eine Heatpipe miteinander verbunden sind. So wird die Wärme unter Zuhilfenahme von Wärmeleitpads effizient und gleichmäßig an die Kühlkörper abgegeben. Ein weiterer großflächiger Kühlkörper dient der Wärmeregulation des Chipsatzes. Das Bild wird von weiteren passiven Kühlkörpern abgerundet, die bis zu fünf NVME-SSDs, mittels Wärmeleitpads, herunterkühlen sollen.
Um das Gesamtsystem effizient kühlen zu können, sieht MSI sieben PWM-Lüfteranschlüsse vor, die unter höchster Präzision dort angebracht wurden, wo sie auch wirklich benötigt werden. Hier hat MSI mitgedacht und so befindet sich bspw. der Lüfteranschluss für die CPU und die Pumpe nahe an den dazugehörenden Komponenten, deren Slots wir nun genauer beleuchten werden.
Komponentenslots
Auf dem ATX Board befinden sich vier DDR5-Slots, welche zusätzlich verstärkt sind. Hier kann DDR5 Arbeitsspeicher im Dualchannel mit bis zu 6.666 MHz betrieben werden.
Insgesamt stehen uns drei PCIe-Slots zur Verfügung. Der erste Slot wurde verstärkt und ist mit 16 Lanes über den PCIe 5.0 Standard an die CPU angebunden. Der darunter liegende PCIe 5.0 Slot ist ebenfalls verstärkt, weist jedoch nur acht Lanes zur CPU auf. Ein letzter PCIe-Slots liefert nur noch vier Lanes über den 3.0 Standard über den Chipsatz.
Für Speicherquellen ist mehr als ausreichend gesorgt. Insgesamt können wir über die sechs SATA-Anschlüsse HDDs und SSDs mit bis zu 550 MB/s anbinden, die wir für unser Setup jedoch nicht verwenden werden. Wir konzentrieren uns eher auf eines der vier M.2-Slots. Innerhalb des ersten, passiv gekühlten, Slots werden wir eine Samsung 980 Pro mit bis zu 7000 MB/s installieren.
Powerstages
Das 18+1+1 Strom-System mit 75A sorgt dafür, dass unser System auch unter erschwerten Bedingungen reibungslos läuft. Dabei dienen 18 Phasen dem CPU Power System, eine weitere Phase der GT Power und eine zusätzliche Phase der AUX Power. Die Core-Boost Technik kombiniert ausgeklügeltes Layout und optimierten Stromfluss, sodass der Prozessor stets mit genügend Strom versorgt wird. Somit werden perfekte Bedingungen für das Übertakten deines Multi-Core-Prozessors geschaffen. So kann eine Übertaktung innerhalb von wenigen Sekunden bessere Frames per Second liefern. Ein integrierter Überspannungsschutz verhindert mögliche Kurzschlüsse an der CPU und anderen kritischen Komponenten, während das LCC sicher stellt, dass die CPU-Spannung unter jeder Last stabil bleibt, was wiederum die Stabilität der CPU erheblich verbessert.
Chipsatz
Bei dem Audio Chip handelt es sich um den Realtek® ALC4080 Codec aus dem Jahr 2020. Der ALC4080 verfügt über einen Direct-Stream-Digital-Decoder, mit dem der Anwender hochwertige DSD-Stream-Inhalte genießen und seinen eigenen DSD-Stream mit minimalem Qualitätsverlust durch DA-Wandler erstellen kann. Insgesamt drei Stereo-ADCs sind integriert und können mehrere analoge Audioeingänge unterstützen, einschließlich eines 110dB SNR-Stereo-Line-Level-Eingangs und eines Mikrofonarrays mit den Software-Features AEC, BF, NS und FFP.
Der Z690 Chipsatz unterstützt die Übertaktung des Arbeitsspeichers und der CPU. Er liefert bis zu 28 PCI-Express-Lanes und unterstützt Intels Optane Speicher. Darüber hinaus ist er die beste Wahl für Gamer mit enthusiastischen Motiven. Gepaart mit unserem Intel Core i7 12700K können wir es nun kaum erwarten, neue Benchmarks zu veröffentlichen.
Die Installation unserer Komponenten auf dem MSI MPG Z690 CARBON WIFI verläuft problemlos. Zur Montage unseres CPU-Kühlers muss die werkseitig verbaute Halterung entfernt werden. Schließlich verwenden wir eine Arctic MX-2 Wärmeleitpaste als effektives Mittel zum Abtransport der Wärme. Die M.2 SSD verbauen wir in den ersten passiv gekühlten M.2 Slot. Nachdem wir die Wasserkühlung und alle nötigen Lüfter sowie die Grafikkarte eingebaut haben kann es fast losgehen. Wir setzten letztendlich unseren Arbeitsspeicher ein und kümmern uns um das Kabelmanagement.
Läuft das System erst einmal, erstrahlt das Case farbenfroh. Neben den RGB-Effekten der Lüfter und denen der AiO liefert das Board den beleuchteten CARBON-Schriftzug und der MSI-Drache erstrahlt über dem I/O-Shield.
UEFI
Im erweiterten Menü werden uns im oberen Bereich weitere Informationen, wie Taktfrequenzen von CPU und Speicher sowie Spannungswerte, Datum und Uhrzeit angezeigt. Die für unsere Zwecke wichtigsten Einstellungen, befinden sich in den Kategorien Settings und OC. Da es sich bei dem MSI MPG Z690 CARBON WIFI um ein Gaming-Mainboard für Enthusiasten handelt, verwenden wir das XMP Profil 1, um unseren Arbeitsspeicher auf 5200 MHz zu takten. Mit der neuen 12. Gen. Intel Core Prozessoren lässt sich zum ersten Mal zwischen zwei Kerntypen unterscheiden. Im OC-Menü haben wir die Möglichkeit sowohl die Power-Cores als auch die Efficiency-Cores unabhängig voneinander zu übertakten. Hier haben wir zu Konsistenzzwecken alle P-Cores auf 5 GHZ, alle E-Cores auf 3,9 GHz und die Ring Ratio auf 39 gestellt. Schließlich haben wir die CPU CORE AUX um 0,1 V erhöht und das LLC auf Mode 4 gestellt.
Benchmarks
Cinebench R23
Wir beginnen mit einem Benchmark des Boards im Auslieferungszustand und führen schließlich einen weiteren Durchgang mit aktiviertem XMP3.0-Profil und Gamemodus durch bevor wir schließlich während der Übertaktung herausfinden wollen, wo die Grenzen des Machbaren bei dem Board liegen. In Konkurrenz zu einem Intel Xeon mit 48 Threads erreichen wir mit 20 Threads einen vernünftigen Wert von guten 21.947 Punkten im Multi Core und ebenfalls guten 1796 Punkten im Single Core Benchmark.
Nach dem Wechsel ins XMP3.0-Profil samt aktiviertem Gaming-Mode können wir das Benchmark-Ergebnis auf sehr gute 22.832 (MC) bzw. sehr gute 1963 (SC) Punkte aufwerten. Das liegt an der hohen Performance der Power-Cores, während die Efficiency-Cores verhältnismäßig wesentlich langsamer takten. Schließlich übertakten wir unser System wie eingangs beschrieben und erhalten eine ausgezeichnete Multi Core Wertung von 24.114 Punkten. Die Single Core Punktzahl des vorausgegangenen Durchgangs wurde mit 1925 Punkten nicht übertroffen. Somit können wir festhalten, dass es sich bei dem Intel Core i7-12700K in Verbindung mit dem MSI MPG Z690 CARBON WIFI um eine echte Waffe und Geheimtipp handelt. Er erreicht mit 20 Threads eine ähnliche Wertung wie Prozessoren der Xeon W-Serie mit 48 Threads.
Darüber hinaus hat MSI ein BIOS-Update kurz vor unserem Test veröffentlicht. Dies hat uns einen gewaltigen Sprung ermöglicht, da es vor dem BIOS-Update nicht einmal möglich war, das System im XMP3.0 zu betreiben. Gut gemacht MSI, wir sind mit der neusten BIOS-Version überaus zufrieden.
AIDA 64
Beim AIDA Bench ohne XMP erreichen wir einen Lesedurchsatz von 72.381 MB/s und einen Schreibdurchsatz von 67.888 MB/s. Wir beachten, dass der DDR5 Speicher von Corsair ohne aktiviertes XMP mit 4800 MHz taktet. So erreichen wir bei Kopiervorgängen Durchsätze von 66.394 MB/s bei einer Speicherverzögerung von 88 ns.
Nun aktivieren wir das XMP und erhalten eine Taktrate von 5200 MHz. So erreichen wir einen fantastischen Lesedurchsatz von 80.182 MB/s und einen Schreibdurchsatz von 73.772 MB/s. Vor der Aktivierung des XMPs lagen wir bei 72.381 MB/s respektive 67.888 MB/s. Hierbei wird der CPU-Takt mit 5.000 MHz angegeben und die Latenz des Arbeitsspeichers beträgt 38-38-38-83. Beim Kopierdurchsatz können wir eine Geschwindigkeit von nur 73.306 MHz erreichen (das günstigere Tomahawk lieferte hier bessere Werte), während die Speicherverzögerung 75,0 ns beträgt.
Bandbreite der Laufwerke
Im ATTO-Disc-Benchmark erreichen wir weitestgehend die vom Hersteller angegebene Bandbreite. Wir überprüfen eine M.2 NVMe SSD, nämlich die Samsung 980 Pro. So erreicht unsere Samsung im Lesen eine Geschwindigkeit von maximal 6,22 GB/s bei einer I/O-Size ab einem Megabyte. Im Schreibvorgang erreicht die NVMe von Samsung knapp 4620 MB/s. Leider können wir die von Samsung angegebenen Übertragungsgeschwindigkeiten von bis zu 7 GB/s nicht bestätigen, wobei wir uns auch nicht beklagen können.
Temperaturen
Um die CPU-Temperatur dauerhaft zu erhöhen und den PC auf Temperatur zu bringen, führen wir in CPU-Z einen Stresstest durch. Für die Profis unter euch haben wir alle notwendigen technischen Daten in einem Schaubild zusammengefasst. Wir müssen sicherlich nicht erwähnen, dass sich die Kühlleistung der Corsair H170i Elite LCD am oberen Ende der Fahnenstange befindet. Im Idle bleibt die Temperatur im Bereich von 24 °C stehen. Bei einfachen täglichen Anwendungen überschreiten wir die 37 °C-Marke nie. Interessant und herausfordernd wird es erst bei einem Stresstest der CPU.
Aus diesem Grund lassen wir den Arbeitsspeicher über das XMP-Profil des Mainboards auf 5200 MHz laufen und wenden unser Übertaktungsszenario erneut an. Im Durchschnitt erhalten wir so nach 40 minütigem Stresstest eine Temperatur von maximal 73 °C . Zu berücksichtigen ist jedoch, dass die aktuelle Version von HWiNFO noch nicht in der Lage ist, zwischen Efficient- und Performance-Cores zu unterscheiden.
Im Extremfall erreichen wir Temperaturspitzen von maximal 79 °C, wobei wir durch eine bessere Position des Towers und eine Erhöhung der Lüftergeschwindigkeit auch Optimierungspotenziale sehen. Das Gesamtsystem, das MOS, die Temperatursensoren sowie das CPU-Socket bleiben mit 32 °C bis 48,5 °C eher kühl, wobei das PCH eine Maximaltemperatur von knapp unter 53,0 °C aufweist.
Fazit
Das MSI MPG Z690 CARBON WIFI ist derzeit ab 435,00 € im Preisvergleich gelistet. Das klingt auf den ersten Blick nach einem sehr hohen Preis für ein Mainboard, doch erhalten wir hier ein üppig ausgestattetes Board. Den Mehrwert bietet die hohe Übertaktungsfreudigkeit des Boards. Das Board weist eine hervorragende Ausstattung auf und kommt mit 18 + 1 + 1 Phasen, was die Stromzufuhr und Stabilität des Prozessors gewährleistet. Über das hervorragende Übertaktungspotenzial der CPU hinaus, ist dieses Board sowohl von seiner Optik als auch von seiner Ausstattung ein Must-Have für Gaming-Enthusiasten und die, die es werden wollen. Insgesamt würden wir den Preis als fair kalkuliert beurteilen.
Pro: + Verarbeitung + Aufwendiges Thermal-Design + Fünf passiv gekühlte M.2 Slots + Hervorragende Spannungsversorgung + Sehr viele gut platzierte PWM-Anschlüsse für eine gute Abluft + Üppige Front- und Back-I/O + Neueste Standards von WLAN bis PCIe und Peripherie + Umfangreiche Front- und Back I/O + Hohes Übertaktungspotenzial
In unserem heutigen Test sehen wir uns das Crucial Ballistix SO-DIMM Kit mit 32 GB Kapazität genauer an. Die genaue Modellnummer ist BL2K16G32C16S4B, dabei handelt es sich um zwei DDR4 SO DIMM Module mit je 16 GB Speicherkapazität und einem Takt von 3.200 MHz sowie einer Latenz von CL16. Der Speicher unterstützt das XMP 2.0 Profil und verfügt über einen Heatspreader, der die Wärme gleichmäßig abführen soll. Für diesen Test hat uns der Hersteller ein Testmuster zur Verfügung gestellt.
Verpackung & Daten
Verpackung
Der Hersteller liefert das Crucial Ballistix SO-DIMM Kit in einer durchsichtigen Blisterverpackung. Ein Aufkleber auf der Vorderseite informiert über den Inhalt der Verpackung. Durch die Verpackung hindurch kann der Käufer beide Arbeitsspeichermodule und deren Spezifikationen sehen.
Daten
Technische Daten – Crucial Ballistix SO-DIMM Kit
Kapazität je Modul Gesamt Kapazität
16 GB 32 GB
Anzahl Module
2 Module
JEDEC
PC4-25600S
Speichertakt
3.200 MHz
CAS Latency CL
16
Row-to-Column Delay tRCD
18
Row Precharge Time tRP
18
Active-to-Precharge Time tRAS
36
Spannung
1,35 Volt
Besonderheiten
Heatspreader
Modulhöhe
30 mm
Garantie
Eingeschränkt lebenslange Garantie
Details
Jeder Riegel des Crucial Ballistix SO-DIMM Kit verfügt über zwei dicke metallische Aufkleber, die als Heatspreader fungieren. Der auf der Vorderseite befindliche Aufkleber trägt das Herstellerlogo und die Modellbezeichnung. Der auf der anderen Seite angebrachte Aufkleber zeigt uns die technischen Daten des Speichers.
Praxis
Testsystem
Problematisch bei vielen Notebooks ist die Tatsache, auch in der Kategorie Gaming, dass sich kein XMG-Profil aktivieren lässt. Selbiges gilt auch für das Übertakten des Speichers. Dies ist meist den teureren Gaming Notebooks vorbehalten, welche eher selten anzutreffen sind. Unser Testgerät ist ein aktuelles Gaming Notebook von ASUS, welches über einen AMD Ryzen 9 5900HX nebst einer NVIDIA GeForce RTX 3070 verfügt. Zwar würde das Crucial Ballistix SO-DIMM Kit bei aktiviertem XMP Profil mit 3.200 MHz takten, jedoch schaffen wir es nicht die Taktzahl zu erreichen. Dies ist darin begründet, dass der Speicher eine Spannung von 1,35 Volt benötigt um den Speichertakt von 3.200 MHz zu erreichen. Auf Nachfrage beim Hersteller haben wir erfahren, dass unser Testgerät nur eine Spannung von bis zu 1.20 Volt an den Speicher legt, was den niedrigeren Takt zur Folge hat.
So läuft der Speicher bei uns mit 2.666 MHz und den Timings 19-19-19-43-62. Ein Speicherriegel ist mit acht Speicherchips mit einer Kapazität von 2048 MB bestückt. Hierbei handelt es sich um Samsung B-Dies, welche im besonderen Ruf stehen, hohe Taktraten bei gleichzeitig maximal optimierten Haupt- und Sekundärtimings zu gewährleisten.
Leistung
AIDA64 bietet eine umfangreiche Sammlung an Informationen über das System. Hier können wir nicht nur die Daten des Speichers auslesen, sondern ihn auch gleich testen. Hier ermitteln wir eine Speichergeschwindigkeit von 39.122 MB/s.
Fazit
Das Crucial Ballistix SO-DIMM Kit mit der Bezeichnung „BL2K16G32C16S4B“ ist derzeit für 139,90 € im Handel erhältlich. Das RAM Kit kommt in gewohnter Crucial Qualität und verfügt auf dem Papier über gute Leistungseigenschaften, die wir hier allerdings aufgrund der limitierenden Hardware nicht ausschöpfen konnten. Daher sei an dieser Stelle dringend empfohlen, dass Interessenten vor Kauf dieses Kits überprüfen, ob sich die geforderte RAM-Betriebsspannung und die angepriesene Taktrate im UEFI-Setup einstellen lässt. Von unserer Seite gibt es dennoch eine klare Empfehlung.
Vor Kurzem hatten wir das ASUS ROG Strix Z590-E Gaming WiFi zum Test da, nun folgt das ASUS ROG MAXIMUS XIII EXTREME Z590. Dieses Mainboard richtet sich an Enthusiasten mit höchsten Ansprüchen, denn sowohl die Spannungsversorgung als auch die Ausstattung lassen keine Wünsche offen. Wie sich das Ganze im Detail zusammensetzt und was das Mainboard noch so bietet, erfahrt ihr in unserem Test. Das ASUS ROG MAXIMUS XIII EXTREME Z590 wurde uns freundlicherweise von ASUS zur Verfügung gestellt.
Unboxing
Praxis
Fazit
Das ASUS ROG MAXIMUS XIII EXTREME Z590 ist aktuell zu einem Preis von ca. 875 € im Handel erhältlich. Es überzeugt in jeder Hinsicht, außer vielleicht beim Preis. Aber bei dieser Ausstattung ist dieser kaum verwunderlich. Denn die massive Spannungsversorgung, die Möglichkeit, fünf M.2 SSDs anzuschließen, der 10 Gbit Netzwerkanschluss oder auch die beiden Thunderbolt 4 Anschlüsse haben ihren Preis. Hinzu kommt die gute Verarbeitung sowie das schicke Design samt dem 1,77 Zoll großen LiveDash-OLED Display. Mit alldem verdient sich das ASUS ROG MAXIMUS XIII EXTREME Z590 unseren Spitzenklasse-Award.
Pro: + Sehr gute Spannungsversorgung + Fünf M.2 Anschlüsse + Verarbeitung + Design + WiFi-Modul + Zwei Thunderbolt 4 Anschlüsse + Viele USB-Anschlüsse + Acht Lüfteranschlüsse + 10 Gbit Netzwerkanschluss
BIOSTAR bietet mit dem Intel Z590 Chipsatz eine neue Mainboard-Serie namens VALKYRIE an, welche sich an Enthusiasten richtet. Die VALKYRIE-Mainboards gibt es in zwei Versionen, dem Z590 VALKYRIE (ATX) und dem Z590I VALKYRIE (Mini-ITX). Beide Mainboards wollen mit ihrer guten Ausstattung und dem Design überzeugen. Wir schauen uns das Z590 VALKYRIE (ATX) an, welches vor allem durch sein 22-Phasen-Stromversorgungsdesign heraussticht. Dementsprechend sind wir gespannt, wie gut sich das Z590 VALKYRIE gegen einen Intel Core i9-11900K schlägt, mehr erfahrt ihr bei uns im Test. Für diesen Test hat uns BIOSTAR ein Testmuster zur Verfügung gestellt.
Praxis
Fazit
Das BIOSTAR Z590 VALKYRIE ist aktuell zu einem Preis von ca. 320 € im Handel erhältlich. Bei einem solchen Preis sind die Erwartungen hoch und das Z590 VALKYRIE kann sie auch zu einem Großteil erfüllen. Vor allem das Design, die sehr gute Spannungsversorgung sowie vielen USB-Anschlüsse können überzeugen. Etwas schade ist jedoch, dass bei einem doch recht hohen Preis kein Wifi-Modul sowie kein Bios-Flash-Button vorhanden ist. Dennoch verdient sich das Z590 VALKYRIE eine Empfehlung von uns.
Pro: + Drei M.2 Anschlüsse + Verarbeitung + Design + Spannungsversorgung + Zwei USB 3.2 Gen 2×2 Anschluss + Fünf Lüfteranschlüsse + Viele USB-Anschlüsse
Kontra: – Keinen Bios-Flash-Button – Kein WiFi-Modul

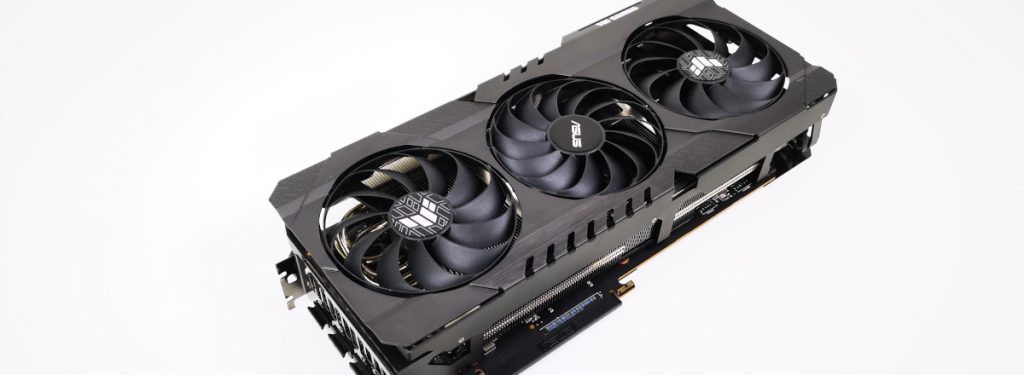

Die RX 6800 XT Serie richtet sich an den High-End-Gamer-Markt und auch ASUS bietet hier die unterschiedlichsten Modelle an. Wir haben freundlicherweise von ASUS eine TUF Gaming RX 6800 XT OC zur Verfügung gestellt bekommen. Wie einigen bekannt sein dürfte, sollen die Produkte der TUF-Serie mit Militärqualität überzeugen. Ob die TUF Gaming RX 6800 XT OC auch mit einer solchen Qualität überzeugt und was sie sonst noch so ausmacht, erfahrt ihr in unserem Test.
Video-Review
Fazit
Die TUF Gaming RX 6800 XT OC von ASUS ist aktuell kaum bis gar nicht im Handel erhältlich. Die Karte kann mit der versprochenen Qualität überzeugen, aber nicht nur damit. Denn sowohl das Übertaktungspotential als auch die Kühlung können sich sehen lassen. Bezüglich der Lautstärke ist das Quiet-Bios zu empfehlen, da dieses ein gutes Stück leiser ist und die Temperaturen dennoch im grünen Bereich liegen. Punktabzug gibt es jedoch für das Spulenfiepen bei hohen FPS-Zahlen. Somit verdient diese Grafikkarte sich eine klare Empfehlung.
Für einen kurzen Moment durften wir einen Blick auf die TUF Gaming RTX 3080 OC series von ASUS werfen. Wir schauen auf die „out-of-the-box“-Leistung und gehen auf die Besonderheiten der Karte ein.
Video
Fazit
Wer noch mit Karten der 1000er Serie unterwegs ist, sollte dringend über ein Update nachdenken. Wenn es ein Modell der RTX 3080 sein soll, ist man mit der ASUS TUF Gaming RTX 3080 OC Series dank der hochwertigen Komponenten und Verarbeitung sicherlich gut beraten. Aufgrund der schlechten Verfügbarkeit ist der Preis derzeit exorbitant hoch, dürfte sich nach Entspannung der Lager aber unter 900 € einpendeln.
Pro: + Gute Leistung auch „out of the box“ + Overclocking per Schalter oder Software + Hochwertige Komponenten & Verarbeitung + Kühlung von GPU und RAM separiert & leise
Neutral: • nicht „absturzgefährdet“, eigentlich selbstverständlich, aber bei Karten der 3000er Serie erwähnenswert
Wer ein kleines potentes System aufsetzen will, greift auf Mini-ITX Mainboards wie das MSI MPG B550I GAMING EDGE WIFI zurück. Es ermöglicht dem Nutzer die Nutzung moderner AMD Prozessoren und viele Freiheiten in den Einstellungen. Natürlich darf auch das Design nicht zu kurz kommen. Wir testen heute dieses Mainboard in Verbindung mit einem AMD Ryzen 5 3600 – das Mainboard hat uns MSI zur Verfügung gestellt.
Erster Eindruck & Teardown
Daten
Technische Daten – MSI MPG B550I GAMING EDGE WIFI
Unterstützte Prozessoren
AMD Ryzen AM4 Prozessoren der 3. Generation (Zukünftige Prozessoren mit BIOS Update) Keine Unterstützung für Ryzen 3 3200G & Ryzen 5 3400G
Mithilfe des MSI MPG B550I GAMING EDGE WIFI bauen wir ein kleines Gaming System auf. Aufgrund dessen, dass wir auf dieser Plattform noch weitere Tests fahren wollen, lassen wir hier auch gleich die Ergebnisse aus einem kleinen Kühlertest mit einfließen, denn der verbaute AMD Ryzen 5 3600 kann unter Last ein Hitzkopf sein. Leider stehen uns zum Testzeitpunkt keine PCIe SSD oder Grafikkarte bereit, denn sowohl Mainboard als auch Prozessor unterstützen die neue Generation dieser Schnittstelle.
BIOS/UEFI
Das MSI CLICK BIOS 5 begrüßt uns mit einer optisch ansprechenden Übersicht. Hier werden uns Informationen zu den von uns verbauten Bauteilen sowie Uhrzeit und Datum angezeigt. Wir können von hier aus direkt Einstellungen vornehmen. So schalten wir hier das XMP 2.0 Profil für den Arbeitsspeicher ein. Durch einen Druck der Taste F7 gelangen wir in das erweiterte Menü.
Im erweiterten Menü werden uns im oberen Bereich weiter Informationen wie Taktfrequenzen von CPU und Speicher sowie Spannungswerten, Datum und Uhrzeit angezeigt. Im unteren Bereich ist das Menü in sechs Kategorien aufgeteilt. Die meisten wichtigen Einstellungen befinden sich in den Kategorien Settings und OC. Trotzdem es sich hier um ein Mainboard mit B550 Chipsatz handelt, wird uns einiges an Einstellungen geboten, so sollten keine Wünsche offenbleiben.
Benchmarks
Im Cinebench R20 erreichen wir im Multi-Core-Durchlauf 3.621 Punkte und im Single-Core-Durchlauf 485 Punkte. Dabei wird der Prozessor mit dem Arctic Freezer A13X bis zu 71 Grad warm, wenn wir die Lüftersteuerung in der Software auf „Balanced“ belassen.
Unser erster synthetischer Benchmark ist Superposition, hier testen wir in den Einstellungen 1080P Medium und in 1080p High. Höher können wir in den Einstellungen zwar gehen, doch werden wir von den 3 GB Speicher der Grafikkarte eingeschränkt.
Natürlich lassen wir auch einmal ein paar Benchmarks aus der aktuellen 3DMark Suite über das System herfallen. Da Bilder mehr sagen als tausend Worte, verlinken wir euch die Ergebnisse direkt auf die Namen der Benchmarks: Time Spy, Firestrike, Night Raid und Sky Diver.
Unsere NVMe PCIe SSD von Intel steckt im Slot unter dem Kühler, dadurch wird diese kaum wärmer als 40 Grad. Im Schnitt liegt die Temperatur zwischen 30 und 35 Grad bei einer aktuellen Zimmertemperatur von 23 Grad.
Die verbaute SSD unterstützt nur den PCIe der dritten Generation. Sie erreicht 1.792 MB/s im sequenziellen Lesen und 985 MB/s bei sequenziellen Schreiben. Die Angaben des Herstellers liegen bei 1.800 MB/s lesend und 1.000 MB/s schreibend, damit erreichen wir also fast die Angaben des Herstellers.
Spiele Benchmarks
Im Spiele-Benchmark von Shadow of theTomb Raider erreichen wir in Full-HD bei high Settings im Schnitt 52 Bilder pro Sekunde. Im Spiel schwankt die Bildwiederholungsrate je nach Szene, es ergibt sich ein Bereich von 32 bis 70 Bilder pro Sekunde. Mit ein bisschen Feintuning bei den Einstellungen lässt sich gewiss auch noch eine höhere Rate bewerkstelligen.
Auch in Spielen wie „The Witcher 3“ macht das Gesamtsystem eine gute Figur, denn mit den Einstellungen, die uns die Nvidia GeForce Experience vorschlägt, erreichen wir mindestens 32 und maximal 68 FPS. Bei Star Wars Battlefront II (2017) kommen wir ebenfalls mit den empfohlenen Einstellungen auf mindestens 29 bis maximal 85 FPS.
Temperaturen
Um die Temperaturen des Mainboards bzw. die Effektivität der Kühler zu ermitteln, setzen wir Prime95 ein. Das Tool zur Auslastung der CPU lassen 15 Min. durchlaufen. Dabei beobachten wir die Werte der einzelnen Sensoren via HWinfo64 und nehmen die Temperatur mit einem Infrarot Thermometer direkt am Sockel ab. Als Kühler kommen neben dem original AMD Kühler noch ein Cooler Master G200P zum Einsatz, denn der ist für Mini-ITX Systeme gemacht und bietet sich daher sehr gut an. Auch der Arctic Freezer A13X ist ein kleiner Turmkühler, der in viele kleine Gehäuse hineinpasst. Die Umgebungstemperatur beträgt während des Tests 23 °C. Die Lüfter Steuerung überlassen wir dem Mainboard in der Einstellung „Balanced“.
Die MOSFETs sowie der Chipsatz werden mit unter 55 °C nicht zu warm. Der Lüfter des PCH bleibt während der Tests stillstehen, was auch nicht verwundert, da hier keine fordernden Komponenten angebunden sind.
Fazit
Das MSI MPG B550I GAMING EDGE WIFI ist derzeit ab 180,71 € im Handel verfügbar. Das Mainboard bringt alles mit, was wir von einem kleinen Mini-ITX System erwarten. Insbesondere die Möglichkeit, gleich zwei M.2 Laufwerke verbauen zu können, um so Platz zu sparen, ist ein Pluspunkt. Allerdings ist das Mainboard nichts für RGB Enthusiasten, denn das Mainboard selbst verfügt über keinerlei Beleuchtung und auch für RGB Peripherie ist nur ein einzige 5 Volt 3-Pin ARGB Header vorhanden. Zudem befinden sich auf der Rückseite des Mainboards Bauteile, welche den Einsatz mancher CPU Backplates verhindern. Doch dafür bietet es gleich drei 4-Pin PWM Anschlüsse für Lüfter und auch den modernen USB 3.1 Header für moderne Gehäuse mit entsprechendem Anschluss in der Front. Und auch wenn es sich hier um ein Mainboard mit B550 Chipsatz handelt, bringt es einige Funktionen zum Übertakten des Prozessors mit. Von uns gibt es eine klare Empfehlung.
Pro: + Verarbeitung + Viele Anschlüsse + Zwei M.2 Slots + Ein M.2 Slot aktiv gekühlt + Spannungsversorgung + Übertaktungspotenzial
Kontra: – Nur ein 5 Volt 3-Pin ARGB Header – Abstehende Bauteile auf der Rückseite
Ein neuer HWBot-Eintrag hat bewiesen, was einige vor Jahren noch für unmöglich hielten: AMD verfügt offenbar über den besten Speichercontroller im x86-Verbraucherbereich. Ein Benutzer mit dem Alias Bianbao XE erreichte auf einem einzigen Stick des Crucial Ballistix Max eine Frequenz von 6.666 MHz. Die Basisfrerquenz des Sticks liegt bei nur 2.666 MHz – was das OC nur beeindruckender wirken lässt.
Eine andere Sache, die die Dinge in die richtige Perspektive rückt, ist die Tatsache, dass die Unterstützung für eine solche Übertaktungsleistung von einem ROG Strix B550-I Gaming-Motherboard (min-ITX bedeutet geringerer Abstand zwischen CPU und Speicher und damit höhere Signalintegrität) gepaart mit keinem anderen als AMDs Ryzen 7 4700GE ‚Renoir‘ erfolgte. Die APU wurde untertaktet und overvolted – eine Technik, die darauf abzielte, die Stabilität des Speicher-Controllers zu erhöhen und gleichzeitig die Betriebstemperaturen zu senken (Ausgleich der höheren Spannung und der niedrigeren Frequenz). Natürlich wurden die Speicher-Timings gelockert, um dieses Kunststück zu erreichen (Timings von 30-27-27-58 sind nicht das, was man sich normalerweise wünscht), aber andererseits war dies nicht dazu gedacht, die höchste Speicherleistung zu erreichen – nur die höchste Frequenz. Und das wurde definitiv erreicht.
