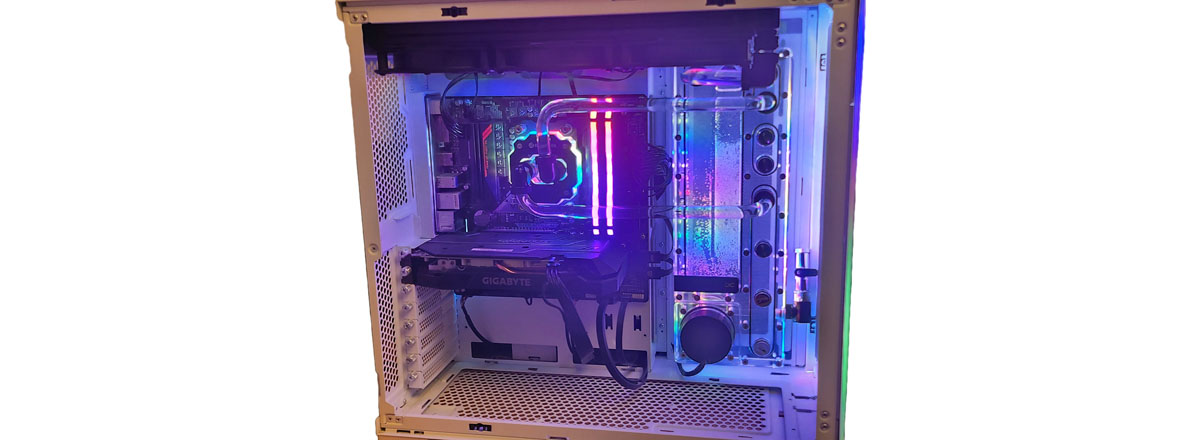

Alphacool Core Distro Plate im Test

Alphacool Core Distro Plate im Test

Alphacool, einer der Spezialisten für Wasserkühlungskomponenten, stellt mit der Alphacool Core Distro Plate eine universale Distro Plate vor. Diese ist in den Größen 240 mm und 360 mm erhältlich. Zusätzlich kann die Position der Anschlüsse (links oder rechts) an der Distro Plate ausgewählt werden. So sollte die Distro Plate sich für die meisten Gehäuse mit einem vertikalen Lüfter- bzw. Radiatorplatz in der entsprechenden Größe eignen. Wir haben von Alphacool die Alphacool Core Distro Plate 360, sowie zusätzlich die neue Alphacool VPP Apex Pumpe erhalten, um diese für euch Testen zu können.



Verpackung, Inhalt, Daten

Verpackung



Die Alphacool Core Distro Plate 360 wir in einer braunen Kartonage geliefert. Auf dieser ist allseitig eine technische Zeichnung der Alphacool Core Distro Plate 360, samt Bemaßungen sowie das Hersteller- und Typenlogo aufgedruckt. Auf der Vorderseite befindet sich zusätzlich ein Aufkleber mit der genauen Bezeichnung des Artikels (in unserem Fall “Alphacool Core Distro Plate 360 Right for VPP/D5“) und einer Auflistung des Lieferumfangs.




Im Inneren befindet sich die Alphacool Core Distro Plate, sicher verpackt in einer schwarzen Luftpolsterfolie. Auf dieser liegt ein Faltblatt mit den technischen Daten, sowie einer Kurzanleitung. Das Montagezubehör ist seitlich von dieser in einer separaten kleinen, schwarzen Kartonage untergebracht.



Inhalt



Im Lieferumfang befindet sich die Alphacool Core Distro Plate, sowie entsprechendes Montagezubehör, dies besteht im Einzelnen aus:

  • 4 Stück M4 x 22 Schrauben (zur Pumpenmontage)
  • 1 Stück M4 Sechskantschlüssel
  • 5 Stück Verschlussstopfen (vormontiert)
  • 1 Stück Push-Pin Montage Set
  • 1 Stück aRGB Adapter



Daten

Technische Daten – Alphacool Core Distro Plate 360
Abmessungen (L x B x H) 360 x 125 x 42 mm
Material Acryl
Volumen 309 ml
Pumpenkompatibilität D5 / VVP
Anschlüsse 10x G1/4″ Innengewinde / 1x Drainport
Maximale Arbeitstemperatur 60 °C
Druckgetestet 0,8 Bar
Anzahl digital aRGB LEDs 18
Spannung digitial aRGB LEDs 5 V
Stromanschluss digital aRGB 3-Pin JST + 3-Pin 5 V
Gewicht 1840 g
Farbe transparent



Details




Bereits beim Auspacken der Alphacool Core Distro Plate spürt man eine gewisse Wertigkeit. So verfügt die Distro Plate über verchromte gewindehülsen an den Anschlüssen. Diese sorgen nicht nur für einen hochwertigen Gesamteindruck, sondern schonen auch das Material im Vergleich zu den sonst häufig anzutreffenden Gewindebohrungen, welche direkt in das Acryl geschnitten sind. In diesen Gewindehülsen sind bereits vier Verschlussschrauben vorinstalliert und die Distro Plate somit für den Anschluss an einen CPU-, sowie einen GPU- Kühlblock vorbereitet.




Auch die übrige Verarbeitung ist hervorragend. Die Kanten sind sauber gearbeitet und verfügen über fase, sodass keine scharfen Kanten entstehen. Die Bohrungen und Gewindegänge sind ordentlich und auf den Punkt genau in das Acryl eingebracht. Die Aufnahme für die Pumpe ist auch bereits werkseitig mit einer Dichtung versehen, dies sollte eine schnelle Montage ermöglichen. Von der Pumpenaufnahme verläuft eine Bohrung an den gegenüberliegenden Rand der Alphacool Core Distro Plate und kann dort als Anschluss für einen Ablauf genutzt werden. Werkseitig ist hier ein weiterer Verschlussstopfen verbaut.



Praxis

Testsystem

Testsystem
Prozessor AMD Ryzen 5 3600X
Mainboard GIGABYTE B450 Aorus M
Arbeitsspeicher 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16
Grafikkarte GIGABYTE Geforce GTX 1650 SUPER WINDFORCE OC 4 GB
Speicher 1x 500 GB Crucial BX100
Kühlung Kühlblock: RAIJINTEK FORKIS PRO RBW
Radiator: RAIJINTEK CALORE ELITE CA360
Lüfter: 3x RAIJINTEK EOS 12 RBW ADD-3
Fittings: RAIJINTEK Kupferfittings G1/4″ – 14 mm
Hardtube: Alphacool Eisrohr 14/11mm PETG
Reservoir: Alphacool Core Distro Plate 360 Right for VPP/D5
Pumpe: Alphacool Apex VPP Pump
Netzteil FSP DAGGER PRO 650W
Gehäuse Lian Li O11 DYNAMIC EVO



Montage



Wir beginnen mit der Montage der Alphacool VPP Apex Pumpe. Die gelingt, wie der erste Eindruck schon vermuten ließ, sehr einfach. Es sind lediglich die vier Schrauben, welchen die Pumpenhalterung an der Distro Plate fixieren, zu lösen. Danach kann die Pumpe einfach in die entsprechende Aussparung der Alphacool Core Distro Plate eingelegt werden und mit Hilfe der Pumpenhalterung an dieser fixiert werden.





Zur Befestigung im Gehäuse ist nun die Montage des sogenannten Push Pin Montage-Sets erforderlich. Dieses besteht zum einen aus Plastikhülsen, welche mittels Schrauben an die Distro Plate geschraubt werden. Zum anderen aus Schrauben mit einem speziellen Pin-Kopf, welche wahlweise an das Gehäuse oder auf einen Radiator geschraubt werden können. Sind diese montiert, kann die Alphacool Core Distro Plate über die montierten Plastikhülsen auf diese Pins aufgeschoben werden.




Durch diese praktische und zugleich einfache Montageart ist der Einbau in das Gehäuse schnell erledigt, sodass wir uns als nächstes den Anschlüssen widmen können.




Dabei montieren wir zuerst ein 90° Eckverbinder mit einem aufgeschraubten Kugelventil welches zusätzlich durch eine Alphacool Eiszapfen Verschlussschraube gesichert wird. Um die Dichtigkeit der Verbindung sicherzustellen, befüllen wir die Distro Plate bereits teilweise.




Anschließend montieren wir die Fittings in die entsprechenden Anschlüsse. Hierbei können die unteren vier Anschlüsse genutzt werden, um eine wassergekühlte Grafikkarte (auch mehrere GPUs im SLI-Verbund) zu versorgen. In diesem Fall werden die beiden direkt darüberliegenden Anschlüsse verwendet, um den Rücklauf der GPU aufzunehmen und diesen der CPU zuzuführen. Da in unserem Testsystem keine wassergekühlte Grafikkarte zum Einsatz kommt, Verbinden wir den vierten Anschluss direkt mit dem CPU Kühler und diesen direkt mit dem zweiten Anschluss (von oben gesehen). Der oberste Anschluss dient uns schließlich als Zulauf zum Radiator, während der linke Anschluss am oberen Ende der Alphacool Core Distro Plate dem Rücklauf des Radiators aufnimmt und damit den Kreislauf schließt. Alle übrigen Anschlüsse verschließen wir mit Verschlussstopfen.




Nun folgt der wohl aufwendigste Teil des Einbaus, das Biegen und anschließende Montieren der Hardtubes. Hier kann die Distro Plate punkten, da durch die zahlreichen und gut verteilten Anschlüsse maximal drei Biegungen je Rohr nötig sind. Dieser Aufwand kann durch den Einsatz von Winkelfittings noch deutlich reduziert werden. So sind in unserem Fall nur maximal zwei der aufwendigen und zeitraubenden Biegungen je Rohr nötig und damit die Montage schnell erledigt.





Als letzten Schritt befüllen wir den Ausgleichsbehälter über den Fillport (mittlerer Anschluss am oberen Ende der Distro Plate) komplett. Durch die Höhe der Flüssigkeitssäule gelangt die Kühlflüssigkeit dabei bereits in die Rohre und flutet diese größtenteils, sodass sich nach dem Befüllen kaum noch Luft in diesen befindet. Das große Volumen der Alphacool Core Distro Plate 360 von 309 ml sorgt dafür, dass sich nach dem Start der Alphacool VPP Apex Pumpe und der damit verbunden kompletten Flutung der Kühlungskomponenten und des Radiators noch genug Flüssigkeit im Ausgleichsbehälter befindet und die Pumpe zumindest nicht trockenläuft. So können wir den Ausgleichsbehälter schnell erneut bis zum unteren Rand des Fillports füllen und diesen Verschließen.




Der Einbau der Distro Plate gestaltet sich wesentlich einfacher als gedacht und sorgt dabei, bedingt durch die einfachere Montage der Hardtubes, für einen insgesamt deutlich schnelleren und einfacheren Aufbau einer Custom Wasserkühlung. Die klare Optik mit dem dezenten Alphacool Logo und den verchromten Anschlüssen, sowie die ansprechende aRGB Beleuchtung sorgen zusätzlich dafür, dass die Alphacool Core Distro Plate zugleich ein optisches Highlight im PC darstellt.



Fazit

Die Alphacool Core Distro Plate in der von uns getesteten 360 mm Version ist aktuell für bereits 197,98 Euro erhältlich. Damit gehört die Alphacool Core Distro Plate zu den günstigeren am Markt erhältlichen Distro Plates und kann dabei noch mit einer hervorragenden Verarbeitung, einer sehr einfachen Montage, sowie wie einer tollen Optik punkten. Aus diesen Gründen erhält die Alphacool Core Distro Plate unsere Preis-/Leistungsempfehlung.

Pro:
+ Verarbeitung
+ Optik
+ einfache Montage

Kontra:
– N/A

full



Herstellerseite
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside CPU Kühler PC-Kühlung Wasserkühlung

Alphacool Eisblock XPX Pro Aurora im Test

Alphacool Eisblock XPX Pro Aurora im Test

In unserem heutigen Test sehen wir uns den Alphacool Eisblock XPX Pro Aurora genauer an. Der kompakte Kühler besitzt in dieser Version ein Gehäuse aus Messing, lediglich die Kühlfläche und die innen liegenden 147 Kühlfinnen bestehen aus vernickeltem Kupfer. Dabei wurde das Messing mit einem matten schwarzen Lack und einer dezenten RGB-Beleuchtung ausgestattet, so gibt sich der Kühler dezent im System. Mit seinen Abmessungen und aufgrund der ausgefeilten Technik im Inneren soll der Kühler selbst die hitzigsten Prozessoren im Zaum halten. Ob dem wirklich so ist, erfahrt ihr nun in unserem Review.



Verpackung, Inhalt, Daten

Verpackung

full


Der Alphacool Eisblock XPX Pro Aurora kommt in einem schwarzen Karton, auf dessen Vorderseite sich eine Abbildung des Kühlers (in der Acrylversion) sowie Herstellerlogo und Modellbezeichnung befinden. Ansonsten geizt die Verpackung mit weiteren Informationen, was aber für Alphacool Produkte typisch ist.



Inhalt



Im Inneren der Packung finden wir neben dem Kühler einen umfangreichen Lieferumfang. Neben Befestigungsmaterial für alle aktuellen Intel und AMD Sockel finden sich ein Innensechskantschlüssel, Wärmeleitpaste, ein Spachtel zum Verteilen der Paste sowie ein RGB-Adapterkabel im Lieferumfang.



Daten

Technische Daten – Alphacool Eisblock XPX Pro Aurora
Abmessungen 76,5 x 63,5 x 31 mm (L x B x H)
Material Bodenplatte
Material Deckel		 Kupfer vernickelt
Messing
Sockel AMD TR4 / TRX40 / sWRX8 / SP3 / AM4 / AM5
Sockel Intel LGA 115x / 1200 / 1700 / 2011-3 / 2066 /
LGA 3647 / LGA 4189
Anschluss 2x G1/4 „
Stromanschluss Digital aRGB 3-Pin 5V ARGB
Druckgetestet 0,8 Bar
Maximale Arbeitstemperatur 60 °C
Nettogewicht 707 Gramm



Details

Oberseite

full


Der Alphacool Eisblock XPX Pro Aurora in der Ausführung namens „Full Brass Black Digital RGB“ ist mit seinen Abmessungen von 76,5 x 63,5 x 31 mm und einem Gewicht von 707 Gramm eine wirklich imposante Erscheinung. Anders als dem bisher getesteten Alphacool Eisblock XPX Aurora Light kann man hier nicht ins Innere blicken. Die schwarze Lackierung ist bis auf einem Rahmen auf der Oberseite komplett matt. Der Ein- sowie Auslass sind mit Pfeilen markiert. In Betrieb wird später das Herstellerlogo durch RGB LEDs ausgeleuchtet. Von der rechten Seite geht ein RGB-Kabel ab, welches über einen passenden Adapter ans Mainboard oder einen entsprechenden Controller angeschlossen wird.



Unterseite

full


Die Kühlfläche an der Unterseite besteht aus vernickeltem Kupfer. Über sechs Innensechskantschrauben ist die Kühlfläche mit dem Korpus verbunden. Die Fläche ist so poliert, dass man sich darin spiegeln kann. Ab Werk ist hier eine Schutzfolie aufgebracht, welche vor der Benutzung unbedingt entfernt werden muss.



Praxis

Testsystem

Testsystem
Prozessor AMD Ryzen 9 3900X
Mainboard MSI MEG B550 Unify
Arbeitsspeicher 4x Teamgroup T-Force DarkZ FPS 8 GB
Kühlung Custom Wasser Loop
Grafikkarte ASUS GeForce RTX 2070 ROG STRIX O8G
Netzteil Seasonic SYNCRO-CONNECT DGC-750
Gehäuse Seasonic SYNCRO Q704

In unserem Test nutzen wir einen Wasserkreislauf, welcher sich wie folgt zusammensetzt:



Vorbereitung & Einbau

full


Der Einbau des Alphacool Eisblock XPX Pro Aurora Kühlers ist beim Sockel AM4 und AM5 identisch und sehr einfach. Als Vorbereitung muss die Kunststoffhalterung vom Mainboard entfernt werden. Die originale Backplate bleibt dabei erhalten. Die Halterung für die Sockel AM4/AM5 müssen auf den Kühler gesteckt werden. Anschließend muss die Wärmeleitpaste auf den Prozessor aufgetragen werden. Dann wird der Kühler aufgesetzt und mithilfe von vier Schrauben samt Federn und Unterlegscheiben befestigt. Dabei sollten die Schrauben nur handfest angezogen werden, da es sonst zu Beschädigungen am Mainboard kommen kann. Abschließend müssen nur noch die Schläuche, Pumpe usw. angeschlossen und befüllt werden. Wer die RGB-Beleuchtung verwenden will, schließt das Kabel des Kühlers an einen 5 Volt ARGB-Anschluss auf dem Mainboard an. Alle Schritte sind in der Bedienungsanleitung gut anhand von Bildern aufgeführt.



Temperaturen

full


Mit welchem System und welchen Kühlungskomponenten wir sonst noch testen, haben wir bereits oben aufgeführt. Die Lüfter betreiben wir in diesem Test fest bei 1.200 U/min. Bei dieser Drehzahl erzeugen die Lüfter ausreichend Luftstrom am Radiator und sind dabei gleichzeitig unhörbar. Die Pumpe betreiben wir auf der maximal möglichen Drehzahl der Stufe 3 von 5.

Wir messen die Temperatur direkt am Sockel mit einem Infrarotthermometer und gleichen diese mit den Werten aus der Software HWInfo ab. Geprüft werden den Höchsttemperaturen in den Szenarien Idle, Office, Gaming und unter Prime95. Jeder Test dauert 30 Minuten mit einer anschließenden Abkühlungsphase von 15 Minuten. Der AMD Ryzen 9 3900X ist sicherlich einer der Prozessoren, die sehr viel Hitze produzieren können, doch schafft es der Alphacool Eisblock XPX Pro Aurora, dies gut zu händeln.



Fazit

Der Alphacool Eisblock XPX Pro Aurora in der Version „Full Brass“ ist derzeit ab 128,89 € im Preisvergleich gelistet. Der Kühler ist besonders für Nutzer geeignet, welche größere Mehrkern-Prozessoren wie die aktuelle i9 Reihe von Intel oder die Ryzen 9 bzw. Threadripper Serie im Einsatz haben. Der Kühler verfügt über eine große Fläche und ist massiv gefertigt. Speziell in dieser Variante eignet sich der Kühler auch besonders für Nutzer, die einen sauberen Look ohne großes RGB-Tamtam bevorzugen. Die Montage des Kühlers ist grundsätzlich auf jedem Sockel schnell und einfach erledigt. Wir vergeben unsere Empfehlung für einen Kühler mit guter Leistung.


Pro:
+ Design
+ Verarbeitung
+ Große Kühlfläche
+ Massive Bauweise
+ Gute Kühlleistung
+ Einfache Montage

Kontra:
– NA


full


Produktseite
Preisvergleich
Kategorien
Aktuelle Tests & Specials auf Hardware-Inside CPU Kühler PC-Kühlung Wasserkühlung

Alphacool Core Ocean T38 im Test

Alphacool bringt mit der Core Ocean T38 eine neue Serie All in One Wasserkühlungen auf den Markt. Die Core Ocean T38 ist mit den Radiatorgrößen 120, 240. 280, 360 und 420 mm erhältlich und soll besonders Einsteigern eine gute Möglichkeit bieten, ihr System kostengünstig mit einer All in One Wasserkühlung auszustatten. Es werden alle gängigen Mainstreamsockel von Intel und AMD bis hin zum AM5 Sockel unterstützt. Ob die neue Core Ocean T38 auch in der Praxis überzeugen kann, erfahrt ihr im nun folgenden Review der 240 mm Variante.



Verpackung, Inhalt, Daten

Verpackung



Die Core Ocean T38 240 mm wird in einem kompakten, stabilen Karton aus brauner Wellpappe geliefert. Auf der kompletten Kartonage werden das Produkt und die Features in Form von technischen Zeichnungen abgebildet. Zusätzlich sind auf der Front noch die Produktbezeichnung, das Hersteller-Logo und die Produktfeatures aufgedruckt. Die linke Seite gibt außerdem noch Informationen zum Firmensitz und ein Aufkleber zeigt die Artikelnummer.



Inhalt





Im Lieferumfang befindet sich neben der Ocean Core T38 noch folgendes separat verpacktes Zubehör :

  • 2x LGA 2066, LGA 115x, 1200, 1700 Halterung
  • 2x AM4 / AM5 Halterung
  • 1x Backplate
  • 1x Wärmeleitpaste
  • 4x Federn
  • 4x AM4 / AM5 Schrauben
  • 4x LGA 115x, LGA 1200,LGA 1700 Schrauben
  • 4x LGA 2066 Schrauben
  • 4x 2mm Unterlegscheiben
  • 4x 0,5mm Unterlegscheiben
  • 12x UNC6-32×6 Schrauben
  • 12x UNC6-32×30 Schrauben
  • 2x 120 x 120 x 25mm Lüfter
  • 1x Anleitung



Daten

Technische Daten – Alphacool Core Ocean T38 240 mm
Alphacool Artikelnummer 13051
Pumpe
Kompatibilität Sockel AMD: AM4 / AM5
Intel: LGA 115x / 1200 / 1700 / 2066
Maße Pumpe (L x B x H) 70.2 x 70,2 x 46 mm
Material Pumpengehäuse Kunststoff (ABS+PC)
Kühlerplatte vernickeltes Kupfer
Finnenstruktur Kühlerboden 0,1 x 0,1 mm
Material Pumpenlager & Welle Ceramic
Startspannung Pumpe > DC 6V
Nennstrom Pumpe 0.59A (±10% MAX)
Nennleistung Pumpe 7,1 W
Drehzahl Pumpe 2500~3500 (±10% RPM)
Lautstärke Pumpe 35 dBA
Beleuchtung Pumpe 12 aRGB LEDs
Anschlüsse Pumpe Stromanschuss: 4-Pin JST (Kabellänge 30 cm)
Stromanschluss aRGB: 3-Pin 5V (Kabellänge 30 cm)
Radiator
Maße Radiator (L x B x H) 279 x 120 x 38 mm
Material Kühlfinnen, Kühlkanäle & Vorkammern: 3003 Aluminium
Außengehäuse & Gewinde: 3003 Aluminium
Fins per Inch (Finnendichte) 19
Lüftergröße 120 mm
Lüfterplatze 2 einseitig / 4 beidseitig
Farbe Schwarz
Schläuche
Schlauchlänge 400 mm
Material FEP, schwarz mit gewebtem Bezug
Lüfter
Anzahl Lüfter 2
Maße Lüfter (L x B x T) 120 x 120 x 25 mm
Lager hydraulisches Lager
Nennspannung 12 V DC
Betriebsspannung 7-14 V DC
Anlaufspannung 7 V
Nennstrom 0.23 (Max. 0.4) A
Nennleistung 2.76 (Max. 4.8) W
Drehzahl 0 – 2500 RPM/min (±10%)
Max. Airflow 62.8 CFM
Statischer Druck 2,13 mm H2O
Lautstärke 33.0 (Max. 34.3) dBA
MTBF 50000 Std bei 25°C
Drehzahlsteuerung PWM
Anschluss 4-Pin PWM (Kabel 40cm)
Auto-Restart / Tachosignal Ja / Ja
Farbe Schwarz



Details

Nachdem wir uns den Lieferumfang angesehen haben, werfen wir einen genaueren Blick auf die Core Ocean T38. Hier fällt direkt die gute Verarbeitung auf. Am Pumpengehäuse wie auch am Radiator und dessen Lackierung sind keine offensichtlichen Mängel zu erkennen. Das kennen wir auch schon von anderen Alphacool-Produkten. Der hohe Qualitätsstandard setzt sich auch bei diesem Einsteigermodell fort.





Das aus schwarzem Kunststoff Gefertigte quadratische Pumpengehäuse wirkt auf den ersten Blick recht unscheinbar, jedoch zeigt die genauere Betrachtung trotzdem einige optische Aufwertungen. So ist auf dem Gehäusedeckel in einer Ecke eine Abschrägung zusehen, hier ist ein kleines milchiges Dreieck eingelassen und auch ein Alphacool-Logo ist hier eingeprägt.

An der Deckelkante ist ebenfalls ein milchiger Streifen eingelassen. Im Betrieb wird das Dreieck und der Streifen von zwölf aRGB-LEDs beleuchtet. Die Steuerung der LEDs kann über einen externen Digital-RGB-Contoller (Kein Controller im Lieferumfang enthalten) oder ein Mainboard mit dem entsprechenden Anschluss.




Seitlich am Pumpengehäuse befinden sich die angewinkelten, fest verbauten Fittings. Diese bestehen aus Kunststoff und sind beweglich, um die Montage zu erleichtern, sowie eine Ausrichtung der Schläuche ermöglichen. Hier sind auch die Anschlusskabel für die Stromversorgung der Pumpe und der Beleuchtung aus dem Gehäuse herausgeführt.




Der Kühlerboden an der Unterseite besteht aus unvernickelten Kupfer und ist mit dem Pumpengehäuse verschraubt. Im Inneren verlaufen auf dem kompletten Kühlerboden feine Kühlfinnen für einen optimierten Wasserfluss in alle Bereiche. Über eine Düsenplatte wird der Durchfluss zusätzlich beschleunigt, um eine gesteigerte Kühlleistung zu erreichen. Der Drehzahlbereich der PWM gesteuerten Pumpe liegt bei 2500 – 3500 RPM (+/- 10 %). Bei der Auslieferung wird der Boden durch einen abziehbaren Aufkleber vor Kratzern und Verschmutzung geschützt.




Die zusätzlich mit einem schwarzen Mesh gesleevten FEB-Schläuche sind 40 cm lang und recht flexibel. Das erleichtert die Montage und die Positionierung des Radiators im Gehäuse. Ein Austausch der Schläuche ist nicht möglich, da diese fest mit den Fittings der Pumpe und dem Radiator verbunden sind.





Der schwarz lackierte Radiator ist komplett aus Aluminium gefertigt. Im Gegensatz zu den Vollkupfer-Radiatoren verfügt der T38 Radiator von Alphacool über weitere Kühlkanäle. Dadurch wird eine höhere Kühlleistung erzielt, ohne den Wasserfluss im Inneren des Radiators zu beeinflussen. Durch die Bauhöhe von nur 38 mm lässt sich der Radiator in nahezu allen Gehäusen (bei einseitiger Lüfterbestückung) ohne Probleme montieren. An jeder Seite befindet sich noch ein Alphacool-Schriftzug samt Logo.




Für ausreichend Frischluft sorgen die beiden komplett aus schwarzem Kunststoff gefertigten Core Lüfter. Beim Lüfterdesign setzt Alphacool hier auf eine breite Lüfternabe und neun Lüfterblätter. Auf der Rückseite befindet sich ein rundes Typenschild mit allen wichtigen Daten des Lüfters. Eine zusätzliche Beleuchtung gibt es hier nicht. Der Drehzahlbereich liegt bei 0 – 2500 RPM und wird hier genau wie bei der Pumpe über das PWM-Signal gesteuert.

Bei einer Drehzahl von 2500 RPM wird ein Luftdurchsatz von 62,8 CFM und ein statischer Druck von 2,13 mm/H2O laut der Angabe von Alphacool erreicht. Wodurch sich die Core-Lüfter optimal für den Einsatz auf Radiatoren eigenen. Auf Vibrationsdämpfer verzichtet Alphacool bei den Lüftern, ob sich das im Betrieb bemerkbar macht werden wir später feststellen.




Für die Montage legt Alphacool noch eine kleine Tube Wärmeleitpaste mit einer Wärmeleitfähigkeit vom 7,5 W/mK bei, um die entstehende Abwärme der CPU an den Kühlerboden zu gewährleisten.



Praxis

Testsystem & Montage

Testsystem
Gehäuse Enermax LIBLLUSION LL30 RGB
CPU Intel Core i5 12500 (Sockel 1700)
Mainboard MSI MAG Z690 Torpedo
Arbeitsspeicher 16 GB Crucial DDR5 – 4800
Grafikkarte ZOTAC GTX 770 AMP!
SSD Crucial BX500 240 GB
Netzteil Enermax REVOLUTION Xt II 750 W






Der Einbau in unser Testsystem ist dank der sehr gut beschriebenen Anleitung seitens Alphacool schnell und unkompliziert innerhalb von 20 Minuten erledigt. Hier sollten auch Einsteiger keine Probleme haben, die Alphacool Core Ocean T38 240 mm im System zu verbauen. Als Unterbau für die Ocean Core T38 kommt ein Sockel 1700 System mit einem Intel Core i5 12500 zum Einsatz.

Da es sich hier um eine Einsteiger All in One Wasserkühlung handelt, verwenden wir im Test auch eine Mittelklasse CPU. Leider legt Alphacool keinen aRGB-Controller bei was allerdings nicht weiter tragisch ist, da die meisten Mainboards heute mit einem 3-Pin 5 V ARGB Anschluss ausgestattet sind.



Temperaturen



Um die reine Kühlleistung besser ermitteln zu können, wurde unser Testsystem nur mit einem zusätzlichen Lüfter an der Rückwand bestückt. Dieser wird für unsere Tests auf eine maximale Drehzahl von 800 RPM/min eingestellt. Da bei der Ocean Core Serie die Pumpe wie auch die Lüfter über PWM regelbar sind, haben wir uns dazu entschieden, die Kühlleistung bei verschiedenen Drehzahlen (Pumpe und Lüfter) zu testen. Dafür nehmen wie die Werte im Idle, beim Gaming und wenn wir die CPU mit Prime95 voll auslasten.

Wie auf den beiden Diagrammen zu sehen ist, kann sich die Kühlleistung wirklich sehen lassen. Allerdings sind die Lüfter ab einer Drehzahl von 1200 RPM deutlich aus dem Gehäuse herauszuhören. Bei voller Drehzahl ist sogar ein lautes Rauschen zu vernehmen. Störende Vibrationen von den Lüftern könnten wir nicht feststellen. Auch die Pumpe ist bei voller Drehzahl mit einem leichten Surren wahrnehmbar.



Beleuchtung




Alphacool setzt die Beleuchtung sehr dezent ein. Nur das Pumpengehäuse wird dabei im Betrieb von zwölf aRGB LEDs beleuchtet. Wir finden die Beleuchtung durchaus sehr angenehm und gelungen. Auf den Bildern könnt ihr euch davon selbst ein Bild machen.



Fazit

Alphacool bringt mit der Core Ocean T38 240 mm eine Einsteiger All in One Wasserkühlung auf den Markt, die nicht nur durch ihre gute Verarbeitung glänzen kann. Hinzu kommt eine einfache Montage, eine wirklich gute Kühlleistung und eine PWM Steuerung bei der Pumpe und den Lüftern. Wie unser Test gezeigt hat, behalten Mittelklasse CPUs zu jeder Zeit einen kühlen Kopf und es ist sogar noch Luft nach oben vorhanden. Abgerundet wird das alles mit einem aRGB beleuchteten Pumpengehäuse. Bei der Lautstärke der Lüfter im hohen Drehzahlbereich müssen Abstriche gemacht werden. Das ist aber bei einem Preis von knapp 75€ schon ein Meckern auf hohem Niveau ist. Wir geben der Alphacool Core Ocean T38 240 mm unseren Preis- / Leistungsaward.


Pro:
+ Verarbeitung
+ Kühlleistung
+ ARGB-Beleuchtung (Wasserblock)
+ PWM Steuerung (Pumpe und Lüfter)
+ Preis

Neutral
o Kein ARGB-Controller im Lieferumfang

Kontra:
– Lautstärke der Lüfter bei hohen Drehzahlen


full




Herstellerseite

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside CPU Kühler Komponenten

DEEPCOOL AK400 im Test

Der AK400 ist der neuste Tower-Kühler aus dem Hause Deepcool. Mit einer Gesamthöhe von nur 155 mm ist der AK400 aufgrund seiner Bauhöhe gerade auch für kleinere Builds sehr interessant. Denn nicht jedes Case bietet Platz für eine große Kühllösung. Wir werfen in unserem heutigen Test mal einen genaueren Blick auf den kleinen Tower-Kühler und berichten euch darüber. Das Testsample wurde uns von Deepcool für unseren Test zur Verfügung gestellt.



Verpackung, Inhalt, Daten

Verpackung



Die Verpackung ist bis auf einen Zierstreifen komplett in Weiß gehalten. Auf der Vorderseite ist ein Bild des Lüfters sowie die Bezeichnung und der Deepcool-Schiftzug samt Logo zu sehen. Eine Tabelle mit den technischen Daten ist auf der Rückseite abgebildet. Zusätzlich werden wir mit einem Satz in zwölf Sprachen darauf hingewiesen, dass weitere Informationen auf der Herstellerwebseite zu finden sind.



Inhalt



Im Inneren finden wir den AK400 sicher verpackt zwischen zwei Schaumstoffpolstern. Das Zubehör befindet sich im oberen Schaumstoffpolster in einer Auspaarung. Der komplette Lieferumfang beinhaltet folgendes:

– Kühler
– Lüfter (bereits montiert)
– Backplate für Intel (AM4 Backplate kann weiter verwendet werden)
– Montagematerial inkl. zusätzlichem Satz Lüfterhalteklammern (Push-Pull-Betrieb)
– Anleitung



Daten

Technische Daten – Deepcool AK400
Material Kupfer (Vernickelt) / Aluminium
Sockel Kompatibilität Intel: LGA 1700 / 1200 / 1151 / 1150 / 1155
AMD: AM4
Maße (L x B x H) Gesamt: 127 x 97 x 155 mm
Kühlkörper: 120 x 45 x 152 mm
Heatpipes / Durchmesser 4 / 6 mm
Netto Gewicht 661 g
Maße Lüfter 120 x 120 x 25 mm
Lüftergeschwindigkeit 500 ~ 1850 RPM +/- 10%
Airflow 66,47 CFM
Statischer Druck 2,04 mmAq
Lautstärke (Pegel) ≤ 29dB(A)
Lüfterlager Fluid Dynamic Bearing
Versorgungsspannung 12 V DC
Stromaufnahme 130 mA +/- 10%
Leistungsaufnahme 1,56 W
Garantie 3 Jahre



Details

full


Nachdem der Deepcool AK400 aus seiner Verpackung befreit wurde, können wir einen ersten genaueren Blick darauf werfen, denn dieser wird komplett montiert geliefert. Die Verarbeitung kann sich wirklich sehen lassen. Nichts ist verbogen und auch andere Mängel können wir nicht erkennen. Hier wurde wirklich sehr sauber gearbeitet.





Bei unserer genaueren Betrachtung werfen wir zuerst einen Blick auf die vernickelte Bodenplatte. Die Halterung zur Befestigung ist direkt mit der Bodenplatte verschraubt. Auf der Unterseite sind die vier 6 mm Heatpipes zu sehen. Diese werden durch die Bodenplatte geführt und haben einen direkten Kontakt zum Headspreader, um so die Wärme direkt abführen zu können. Deepcool hat den Boden bereits ab Werk mit Wärmeleitpaste in Form eines Gittermusters versehen. Leider befindet sich keine zusätzliche Wärmeleitpaste im Lieferumfang.





Im weiteren Verlauf sind die Heatpipes dann ebenfalls vernickelt. Im oberen Bereich auf den Heatpipes befinden sich die übereinandergeschichteten Aluminiumfinnen. Sie sind so angeordnet, dass sich an den Außenseiten ein quadratisches Muster ergibt.




Eine mit Muster versehene Kunststoffabdeckung bildet den Abschluss des AK400, hier ist auch noch ein grünes eingearbeitetes Deepcool-Logo zu sehen.




Für die Belüftung sorgt ein unbeleuchteter, komplett aus schwarzem Kunststoff gefertigter 120 mm Lüfter. Dieser besitzt einen PWM-gesteuerten Drehzahlbereich von 500 – 1850 RPM. An den Kanten befinden sich noch Gummis zur Entkopplung. Die Befestigung wird über zwei Metallhalteklammern realisiert.


Praxis

Testsystem

Testsystem
Gehäuse Enermax LIBLLUSION LL30 RGB
CPU Ryzen 3 3100
Mainboard ASUS ROG STRIX B550 F Gaming (WI-FI)
Arbeitsspeicher 16 GB Corsair Vengeance Pro DDR4-3600
Grafikkarte ZOTAC GTX 770 AMP!
SSD Crucial BX500 240 GB
Netzteil Enermax REVOLUTION Xt II 750 W



Einbau



Der Einbau des AK400 ist leider etwas fummelig, aber trotzdem leicht zu bewältigen. Wir benötigen für die Montage knapp 10 Minuten. Mit der gut beschriebenen Anleitung sollte das auch für Neulinge einfach zu bewältigen sein. Da unser Testsystem auf AM4 als Sockel setzt, entfernen wir zuerst die Retention Module vom Mainboard. Die Backplate aus dem Lieferumfang wird nicht benötigt, da diese nur für Intel-Systeme genutzt werden muss. In unserem Fall nutzen wir die Backplate des Mainboards, setzen die Abstandshalter und verschrauben die Kühlerhalterung mit dem Mainboard. Um den Kühler zu verbauen, lösen wir die Halteklammern des Lüfters und entfernen diesen. Im nächsten Schritt schrauben wir den Kühler auf die Kühlerhalterung. Dann befestigen wir den Lüfter wieder – fertig. Unser System ist einsatzbereit.



Temperaturen

full


Da der Deepcool AK400 durch seine kompakte Bauform auch für kleinere Builds gut geeignet ist, haben uns überlegt, dass wir neben dem Lüfter auf dem Kühler zusätzlich nur noch einen weiteren Lüfter an der Rückwand unseres Gehäuses zu nutzen. So können wir auch eine schwächere Belüftung simulieren, wie diese meist in kleineren Gehäusen zu finden ist. Um die Kühlleistung zu messen, haben wir uns dazu entschieden, die Temperaturen im Idle, beim Gaming und unter Last zu erfassen. Für den Lastbetrieb nutzen wir den Cinebench R20 um alle Kerne unserer CPU für 15 Minuten bei verschiedenen Lüfterdrehzahlen zu 100 Prozent auszulasten. Beim Gaming haben wir verschiedene Spiele für jeweils 30 Minuten gespielt. Wie im Diagramm zu sehen ist, verrichtet der AK400 hier wirklich gute Arbeit. Im Idle-Betrieb bleibt die Temperatur unserer CPU bei allen voreingestellten Drehzahlen angenehm kühl. Auch beim Gaming und im Betrieb unter Last macht der AK400 eine gute Figur, unsere CPU erreicht nie eine kritische Temperatur und hat noch einiges an Luft nach oben. Bei der Lüfterlautstärke gibt sich der kleine Tower-Kühler ebenfalls keine Blöße. Der Lüfter ist im unteren Drehzahlbereich nicht wahrnehmbar. Erst ab einer Drehzahl von ca. 1100 RPM wird er wahrgenommen und ist bei voller Drehzahl deutlich hörbar. Das Laufgeräusch haben wir aber nicht als störend empfunden. Dadurch, dass in unserem Test lediglich eine Vier-Kern-CPU und ein zusätzlicher Lüfter zum Einsatz gekommen sind, lässt sich abschließend sagen, das auch Mittelklasse-CPUs gut gekühlt werden können. Allerdings sollte man ggf. noch zusätzliche Lüfter in der Front des Gehäuses verbauen, um hier durch einen besseren Airflow noch mehr Spielraum nach oben zu erhalten.



Fazit

Der Deepcool AK400 bietet nicht nur eine hervorragende Materialqualität und Verarbeitung, sondern auch eine ansprechende Optik. Hinzu kommen eine einfache Montage und eine gute Kühlleistung, die sich wirklich sehen lassen kann. Dadurch wird der AK400 sicherlich nicht nur aufgrund seiner kompakten Bauform und maximalen Höhe von 155 mm in kleinen Builds seinen Platz finden, denn auch in größeren Gehäusen macht er eine gute Figur. Allerdings ist er aufgrund seiner etwas eingeschränkten Sockelkompatibilität nicht auf allen gängigen Sockeln montierbar. Aufgrund der wirklich hervorragenden Verarbeitung und der gebotenen Leistung verdient sich Deepcool AK400 unseren Leistungsaward.

Pro:
+ Verarbeitung
+ Optik
+ Bauhöhe
+ Kühlleistung

Kontra:
– Keine zusätzliche Wärmeleitpaste
– Sockelkompatibilität (Intel: 1X00 / 115X; AMD: AM4)

full



Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

InWin N127 Nebula Cooling Edition im Test

InWin erweitert mit dem InWin N127 seine Nebula Familie. Dabei überträgt InWin Design Elemente wie das markante Frontdesign des größeren InWin N515 in ein kleineres Format. InWin bietet es dabei wie schon beim N515 als einzelnes Gehäuse oder als Nebula Cooling Edition im Set mit einer InWin NR240 AIO Wasserkühlung an. Zum Marktstart wurde uns von InWin eben diese N127 Nebula Cooling Edition zum Testen zur Verfügung gestellt. Wie sich das neuste Mitglied der Nebula Familie schlägt, erfahrt ihr wie immer in unserem Test.



Verpackung, Inhalt, Daten

Verpackung



Das InWin N127 kommt in dem für Gehäuse typischen braunen Karton. Auf den Längsseiten ist jeweils das Produktlogo aufgedruckt, während sich auf den beiden kurzen Seiten die technischen Daten sowie erste Hinweise auf die Features des InWin N127 befinden. Im Inneren wird das InWin N127 mit Blöcken aus geschäumtem Polystyrol an Ort und Stelle gehalten und zusätzlich von einer schwarzen Textilhülle geschützt. Des Weiteren gehört die InWin NR240 AIO Wasserkühlung zu der Nebula Cooling Edition, diese wird in einem separaten, in dunklen Farben gehaltenen Karton geliefert. Auf dessen Vorderseite finden wir ein Produktfoto, das InWin Logo und das Produktlogo vor.



Inhalt

Inhalt InWin 127



Neben dem InWin N127, in welchem schon ein LUNA AL120 (120 mm Lüfter) an der Rückwand montiert ist, finden wir im Karton einen Zipp Beutel mit dem nötigen Zubehör vor, dabei handelt es sich im Einzelnen um:

7x Motherboard Stand-off
1x Motherboard Stand-off Montage – Werkzeug
18x Schraube (Mainboard, Netzteil, Grafikartenhalterung)
12x Schraube (2,5″ HDD)
8x Unterlegscheibe
10x Kabelbinder
1x Grafikkartenhalter
1x ARGB One-Click-Controller



InWin NR24



In der Verpackung der InWin NR24 All-In-One Wasserkühlung befinden sich neben der AIO samt der zugehörigen Lüfter noch ein umfangreiches Zubehörsortiment, dabei handelt es sich im Einzelnen um:

1x Intel Montageplatte (zweiteilig)
1x AMD Montageplatte (zweiteilig)
2x 120 mm Lüfter InWin Luna AL120
12x Stand-off Schrauben (diverse Intel Sockel)
8x Stand-off Schrauben (AMD AM4/TR4)
8x Unterlegscheibe
8x Schraube Lüfter
8x Schraube Radiator
4x Rändelmutter
1x Wärmeleitpaste
1x ARGB Kabel (Kühlblock Beleuchtung)
1x ARGB Verteilerkabel (4 zu 1)
1x Lüfter Verteilerkabel (3 zu 1)
1x ARGB Controller



Daten

Technische Daten –  InWin N127
Farbe Schwarz
Typ Mid Tower
Materialien Stahl, ABS, PC, gehärtetes Glas
Kompatibilität 12″ x 10.5″ ATX, Micro-ATX, Mini-ITX
Erweiterungssteckplätze
Steckplatzkompatibilität		 7x PCI-E
Grafikkartenslot: 345 – 370 mm
CPU Kühlkörperhöhe: 160 mm
I/O Ports 1x USB 3.2 Gen 2×2 Type-C
2x USB 3.2 Gen 1
HD Audio
Laufwerksteckplätze 2x 3.5″ / 2.5″
2x 2.5″
Kühlkonfiguration Luftkühlung:
Hinten: 1x 120 mm (LUNA AL120 vorinstalliert)
Boden: 3x 120 mm
Front: 2x 120 mm

Wasserkühlung:
Hinten: 1x 120 mm
Boden: 1x 360 mm
Front: 1x 240 mm
Stromanschluss PSII: ATX12V
bis zu einer Länge von 200 mm
Dimensionen 532 x 282 x 506 mm
Gewicht (Netto) 8,7 kg



Technische Daten – InWin Nebula NR36
Modell NR36
Modell Nummer IW-LC-NR36
CPU-Sockelunterstützung Intel: LGA 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/ 1151/ 1150
AMD: AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+ FM2/ FM1/ TR4
Radiatorgröße
Material
Schlauchlänge
Schlauchmaterial		 277 x 120 x 27 mm (L x B x H)
Aluminium
400 mm
Gummi mit Nylon Ummantelung
Wasserblock Größe (L x B x H)
Wasserblockmaterial		 87,3 x 75 x 68 mm (3,4 x 3,0 x 2,7″)
Kupfer, Glas, Kunststoff
Pumpen Größe
Pumpenmaterial
Pumpengeschwindigkeit		 66 x 50 x 31 mm
Polyphetylensulfid, glasfaserverstärkt
5200 (+/-10%) U/min
Lüftermodell
Größe (L x B x H)
Geschwindigkeit (PWM)
Geräuschpegel
Luftstrom
Statischer Druck
Steckverbinder
Lager		 Luna Serie AL120
120 x 120 x 25 mm
PWM 400-1800 (+/- 10/%) RPM
35,5 dB(A)
82,96 CFM Max.
2,31mm / H2O
4-Pin (12V, PWM), 3-Pin (5V, ARGB)
Gleitlager
Gewicht (Netto) 0,85 kg
Garantie 3 Jahre



Details

InWin N127




An der Oberseite verfügt das InWin N127 über ein Modernes Front I/O, so befinden sich hier am rechten Rand neben dem Power-Button noch zwei USB 3.2 Gen 1, zwei 3,5 mm Audio Klinkenbuchsen, sowie ein USB 3.2 Gen 2×2 Type-C.




Das Designelement des InWin N127 schlechthin findet sich an der Front. Dort befindet sich über einem Lüftungsgitter, hinter welchem zwei 120 mm Lüfter angebracht werden können, das von InWin NEBULA genannte Beleuchtungsfeld. Dabei handelt es sich um eine Art von Infinity-Mirror, dieser soll dem Nutzer im eingeschalteten Zustand den Eindruck von unzähligen kleinen (ARGB) Sternen vermitteln.




Doch die Front ist nicht das einzige Designmerkmal des InWin N127, so befindet sich im vorderen Bereich des rechten Seitenteils über beinahe die gesamte Höhe ein eingeprägtes Wabenmuster. Dies lässt zusätzlich etwas frische Luft in Bereich hinter dem Mainboard, von dieser können dann dort angebrachte Festplatten oder Controller profitieren. Die eingestanzten Waben sind dabei hervorragend nachbearbeitet worden. Es gibt (wie an den übrigen Teilen des InWin N128) keine scharfen Kanten und die Lackierung ist ganz, wie wir es von InWin gewohnt sind, tadellos.





Das Seitenteil lässt sich durch ein Lösen der beiden Rändelschrauben entfernen. Ist dies geschehen, wird der Blick frei auf den Netzteilschacht des InWin N127, welcher genug Platz bietet, um neben dem Netzteil auch noch nicht benötigte Kabel zu verstecken. Des Weiteren befindet sich auf dieser Seite neben den Anschlusskabeln des Front I/O noch Platz für maximal vier Festplatten, zwei (2,5″ SSD/HDD) können dabei an der Rückseite des Mainboard-Trays befestigt werden, zwei weitere (2,5″ oder 3,5″ SSD/HDD) finden im Festplatteneinschub (Einschub an der linken Gehäuseseite) in der linken, oberen Ecke, ihren Platz.



InWin NR24




Bei näherer Betrachtung der InWin NR24, fällt sofort der CPU-Kühlblock ins Auge. Dieser ist an der Oberseite mit einer zylindrischen, transparenten Haube versehen, unter welcher sich eine spiegelnde Halbkugel befindet. Diese ist RGB beleuchtet und verfügt über denselben „Nebula“ – Effekt, wie wir ihn bereits an der Front des N127 vorfinden konnten. Dieser ist über Nylon ummantelte Schläuche mit der Pumpe und dem Radiator verbunden.




Die Pumpe ist dabei kurz vor dem Radiator direkt am Schlauch montiert. Dies soll für einen ruhigeren Lauf sorgen, da sie so weniger Vibrationen an andere Bauteile übertragen kann.




Die eigentliche Kühlleistung wird durch einen 240 mm Radiator in Verbindung mit zwei 120 mm InWin Luna AL120 Lüftern erbracht. Der Radiator ist dabei aus Aluminium gefertigt und schwarz lackiert, die Verarbeitung macht hierbei einen tadellosen Eindruck.



Praxis

Testsystem

Testsystem
Mainboard MSI MAG X570S TORPEDO MAX
Prozessor AMD RYZEN 5 5600G
Arbeitsspeicher 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16
Speicher Crucial P5 500 GB PCIe M.2 2280SS SSD, PHISON PS5012-E12C 128 GB
Grafikkarte AMD Radeon Grafik (iGPU)
CPU Kühler InWin NR24
Gehäuse / Netzteil InWin N127, Antec Edge 750W



Einbau




Wir beginnen unseren Aufbau mit dem Einbau des Netzteils, dieses wird Seitlicht in den an der Oberseite des N127 befindlichen Netzteiltunnel eingeschoben und an der Rückseite des Gehäuses über vier Schrauben fixiert.




Im Anschluss bereiten wir das Mainboardbundle auf die Montage vor. Dazu entfernen wir als Erstes das AMD Retention Modul, welches werkseitig am Mainboard verbaut ist. Die originale Backplate behalten wir bei und montieren die entsprechenden Stand-off Schrauben aus dem Zubehör der InWin NR24 an dieser.




Als nächsten Zwischenschritt entfernen wir noch die werkseitig vormontierte GPU Halterung aus dem InWin N127, da wie diese zum einen für unser System nicht benötigen und wir zum anderen so mehr Platz für einen einfacheren Einbau gewinnen. Diese ist über zwei Schrauben an der Unterseite des Gehäuses mit diesem verbunden und kann so schnell und einfach demontiert werden.





Das Mainboardbundle gleitet nun gut in das N127 und ist schnell und einfach mit diesem verschraubt. Leider ist das anschließende Kabelverlegen nicht ganz so einfach zu Bewerkstelligen. So ist zwar im linken unteren Bereich des Mainboard-Trays eine Kabeldurchführung vorgesehen, diese wird jedoch bei Nutzung eines ATX Mainboards verdeckt. So müssen wir das Frontaudiokabel hinter und unter das Mainboard quetschen. Am oberen Rand stoßen wir auf ein ähnliches Problem. Da der Netzteiltunnel fast direkt dem Mainboard abschließt, findet sich hier kaum Platz zum verlegen der Kabel für die CPU-Spannungsversorgung.





Nachdem der Einbau und die Verkabelung des Mainboards nun erledigt sind, widmen wir uns dem Einbau der InWin NR24 Wasserkühlung. Da es beim InWin N127 nicht möglich ist, wie bei anderem Gehäuse die Front zu entfernen, müssen wir hier zunächst die vordere Lüfterhalterung ausbauen. Diese ist mit zwei schrauben an der linken Seite des N127 befestigt. Sind diese gelöst, muss die Halterung ein gutes Stück nach oben gedrückt werden, da sie zusätzlich über zwei Rastnasen mit der rechten Gehäuseseite verbunden ist. Danach kann die Halterung einfach entnommen und zur Montage auf den Radiator gelegt werden. Danach können die Lüfter einfach von oben verschraubt und die Halterung wieder in umgekehrter Reihenfolge montiert werden.




Im nächsten Schritt montieren wir die entsprechende AMD Halteplatte am Kühlblock der InWin NR24 und verschrauben diese mittels der beiliegenden Rändelschrauben mit dem Mainboard und komplettieren so das Testsystem.



Temperaturen



full



Mit der Software Prime95 lasten wir den Prozessor für 15 Minuten aus. Zum Auslesen der Temperatur verwenden wir HWInfo und messen die Temperatur zusätzlich am Sockel. Die Umgebungstemperatur liegt zur Zeit der Messung bei 20 °C. Die Lüfter werden dabei über das MSI Mainboard mit der vom Werk voreingestellten Temperaturkurve „Balanced“ gesteuert. Die Lüfter werden durch die angelegte Dauerbelastung auf ihr Maximum hochgeregelt und erreichen dabei eine Lautstärke von 55 dB(A), was im normalen Betrieb nicht oder nur selten eintreten sollte. Dabei dürfte die Lautstärke auch am Montageplatz in der Front des InWin N127 geschuldet sein und könnte sich ggf. bei einer Montage am Boden des N127 verringern. Des Weiteren kann durch die Montage zusätzlicher Lüfter und einer individuellen Lüfterkurve sicherlich noch bessere Temperaturwerte und/oder eine verminderte Geräuschkulisse erreicht werden.



Fazit

Mit der InWin N127 Nebula Cooling Edition liefert InWin einen Midi-Tower in gewohnt guter Qualität mit außergewöhnlichen Designelementen und einer soliden 240 mm All-In-One Wasserkühlung. Einzige die etwas komplizierte Montage der Front Lüfter sowie das an manchen Stellen nicht ganz so durchdachte Kabelmanagement hat uns nicht so gut gefallen, ist man sich allerdings dieser Umstände bewusst und wählt entsprechende Komponenten (Mini-ATX Mainboard), so ist dieses Set aus InWin N127 Gehäuse und NR24 Wasserkühlung für aktuelle 249,90€ eine gute Wahl und unsere Empfehlung für Käufer mit entsprechender Hardware.

Pro:
+ Gute Verarbeitung
+ Außergewöhnliche Beleuchtung (NEBULA Front)
+ Gute Kühlleistung
+ Design Kühlblock
+ Sockelkompatibilität

Kontra:
– Lüftermontage Front
– Kabelmanagement nicht durchdacht

full



Herstellerseite

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

LIAN LI ODYSSEY X im Test

Lian Li ist seit vielen Jahren durch seine hochwertigen sowie durchdachten Gehäuse bekannt, von denen wir schon einige testen durften und hat uns auch dieses Mal ein Exemplar des neuen ODYSSEY X zugesandt. Das ODYSSEY X ist in Zusammenarbeit mit dem Bauer konzipiert und entwickelt worden. So ist ein außergewöhnliches Gehäuse entstanden, das durch sein spezielles Design Umbaumöglichkeiten bietet, sodass zwei verschiedene Gehäusetypen mit drei Montagelayouts in einem möglich sind. Das Design lässt darüber hinaus auch den Einbau von Mainboards bis zum EEB Format und großen Custom- oder All-In-One-Wasserkühlungen zu, ohne dabei Verluste beim Airflow machen zu müssen. Wie gut das Ganze funktioniert und ob sich das auch in der Praxis bewährt, erfahrt ihr in unserem nun folgenden Test. Das Testsample wurde uns von Lian Li für unseren Test zur Verfügung gestellt.


Verpackung, Inhalt, Daten


Verpackung





Geliefert wird das Lian Li ODYSSEY X in einem großen schwarzen Karton mit grauen Seiten. Bei dem Blick auf den Karton begrüßt uns die Produktbezeichnung samt Slogan “TWO DISTINCT LOOKS ONE DISTINCT CASE“ mit dem Zusatz “DYNAMIC / DYNAMIC R (Rotate) / PERFORMANCE“ in weißer Schrift. Auf der Vorder- und Rückseite ist das ODYSSEY X in beiden möglichen Gehäusebauformen in den möglichen Farben Schwarz und Schwarz/Silber abgebildet. Außerdem ist hier das Lian Li Logo, die Produktbezeichnung wie auch der Slogan in großen weißen Lettern abgebildet. Auf den grauen Seiten ist erneut das Lian Li Logo, der Slogan, die Produktbezeichnung sowie der Modelltyp und die Gehäusefarbe zu sehen.


Inhalt




Im Karton finden wir das ODYSSEY X und das Zubehör sicher in Styropor verpackt. Hier finden wir noch Folgendes im Lieferumfang:

  • Anleitung
  • Begrüßungskarte
  • 2x Tempered Glas Seitenteil (L + R)
  • 2x Front Panel
  • Inneres Gitter Panel (Dynamic-R / Performande Mode)
  • Top Cover
  • 2x Seitenteil-Halter Oben (Performance Mode)
  • 2x Seitenteil-Halter Unten (Performance Mode)
  • Namensschild (zum Aufkleben)
  • 1x Satz Schrauben zur Montage (Auch für Dynamic R / Performance Mode)




Daten

Technische Daten – Lian Li ODYSSEY X
Modell TR-01X
Farbe Schwarz
Material Aluminium
Stahl
Schwarzes Tempered Glas 4 mm (Beide Seiten)
Maße (LxBxH) Dynamic / Dynamic-R (Rotate) 575,5 x 234 x 558,5 mm
Performance 537,1 x 368,6 x 596,7 mm
Mainboard Support Mini-ITX / Micro-ATX / ATX / E-ATX / EEB
Lüfter Support Dynamic
Front: 3x 120 mm oder 2x 140 mm
Top: 3x 120 mm oder 2x 140 mm
Seite: 3x 120 mm oder 2x 140 mm
Dynamic-R (Rotate)
Front: 3x 120 mm oder 2x 140 mm
Boden: 4x 120 mm oder 3x 140 mm
Performance
Front: 4x 120 mm oder 3x 140 mm
Top: 3x 120 mm oder 2x 140 mm
Radiator Support Dynamic
Front: 1x 240/280/360 mm
Seite: 1x 240/280/360 mm
Dynamic-R (Rotate)
Front: 1x 240/280/360 mm
Boden: 1x 240/280/360/420/480 mm
Performance
Front: 1x 240/280/360/420/480 mm
Top: 1x 240/280/360 mm
Netzteil (Max.) 280 mm
GPU (Max.) 423 mm
CPU Kühler (Max.) 167 mm
Laufwerke 3x 3,5” HDD oder 3x 2,5” SSD
Erweiterungsslots 8
I/O Panel 2x USB 3.0, 1x USB3.1 TYPE-C, 1x HD Audio
Garantie 1 Jahr (Lian Li)





Details

full



Wie auf dem Bild zu sehen ist, handelt es sich bei dem Lian Li Odyssey X um ein modulares Gehäuse. Das Grundgerüst bildet der schwarz lackierte, aus Aluminium gefertigte Gehäuserahmen mit der Rückwand. Auch alle Anbauteile wurden schwarz lackiert und bestehen aus Stahlblech oder sandgestrahlten, eloxierten Aluminium. Bei den Seitenteilen kommt außerdem noch getöntes Tempered Glass zum Einsatz. Alle Komponenten wurden aus hochwertigem Material gefertigt und zeigen keinerlei Mängel bei Verarbeitung. So entsteht gleichzeitig eine sehr edle Gesamtoptik.



DYNAMIC / DYNAMIC (R) Rotate





Im DYNAMIC-Mode besitzt das ODYSSEY X einen klassischen inneren Aufbau, dieser bietet sehr viel Platz. Es lassen sich Mainboards bis zum EEB-Format verbauen. Auf der rechten Seite ist der Mainboardtray montiert, links daneben befinden drei große gummierte Kabeldurchführungen. Hinter den Kabeldurchführungen ist eine Montagemöglichkeit für drei 120 mm Lüfter oder einen Radiator (280 oder 360 mm). Die maximale dicke darf hier inklusive Lüfter 110 mm betragen. In der Front lässt sich ebenfalls ein Radiator bis 360 mm montieren, diese ist komplett offen, hier hätten wir uns aber einen Staubfilter gewünscht, da durch den guten Airflow auch Staub angezogen wird. Auch beim großzügig mit Lüftungsschlitzen versehenen Deckel setzt Lian Li auf maximalen Airflow. Hier lassen sich, falls gewünscht drei 120 mm oder zwei 140 mm Lüfter installieren.




Auch bei dem Boden des ODYSSEY X wird das Konzept des maximalen Airflows weitergeführt. Genau wie der Deckel ist dieser mit vielen Lüftungsschlitzen versehen. In fast mittiger Position wird hier ein Tunnel zum Verdecken der Kabel montiert. Da das ODYSSEY auch für Custom-Wasserkühlungen ausgelegt ist, wurde im vorderen Bereich noch eine versetzbare Montagemöglichkeit für eine Pumpe / AGB untergebracht.





Auf der Rückseite bietet das ODYSSEY X im oberen Bereich drei Schlitten zur Montage von drei 2,5“ bzw. 3,5“ Laufwerken. Zusätzlich sind auch noch vier Halterungen vorhanden, um sein sauberes Kabelmanagement zu erstellen, wenn die Kabel durch die Kabeldurchführungen gelegt werden. Auch das Frontpanel wird von der Rückseite angeschlossen.





Die Front des ODYSSEY X wirkt auf den ersten Blick sehr schlicht. Auch hier ist kein Staubfilter vorgesehen. Allerdings fallen direkt oben und unten zwei Montagewinkel mit jeweils vier Kunststoffaufnahmen in Auge. Hier werden die beiden Frontplatten einfach eingeklippst.




Die in Gehäusefarbe lackierten Frontplatten aus Aluminium lassen sich in zwei Richtungen montieren und bieten eine schlichte, aber edle Optik.





Die I/O Ports sind direkt vorne oben schräg in einem kleinen Kasten montiert. Hier sind von links nach rechts zwei USB 3.0 A-Anschlüsse, ein USB-TYP-C, zwei 3,5 mm Klinkenanschlüsse für Kopfhörer und Mikrofon, die HDD-LED und der Ein-/Ausschalter untergebracht. Oben auf dem Deckel befinden sich außerdem noch zwei Metallbügel mit jeweils zwei Kunststoffaufnahmen. Hier wird eine Abdeckung aus Aluminium eingesteckt, welche die direkte Sicht auf die Lüftungsschlitze des Tops verdeckt, ohne dabei den Airflow zu behindern.




Genau wie die Front ist auch die Rückseite sehr schlicht gehalten. Hier ist auch keine Aufnahme für einen zusätzlichen Lüfter vorhanden. Mit den 8 Erweiterungsslots bietet das ODYSSEY X genug Platz für Erweiterungskarten. Ganz unten ist der Ausschnitt für das Netzteil untergebracht.




Für genug Bodenfreiheit und einen festen Stand sorgen die vier großen Füße des ODYSSEY X. Diese sind zusätzlich mit Gummis versehen, damit der Untergrund nicht verkratzt wird.




Die beiden wirklich großen Seitenteile sind ebenfalls aus Metall gefertigt. Dabei handelt es sich um einen zweigeteilten beweglichen Rahmen, an dem jeweils zwei Scheiben aus getöntem Tempered Glass befestigt sind. Oben und unten sind große Luftschlitze vorhanden, damit zusätzlich Frischluft ins Gehäuse gelangt. An der Rückseite befinden sich die Aufnahmen zur Montage am Gehäuse und jeweils ein Scharnier auf jeder Seite. Das Design wirkt sehr futuristisch und edel.





Für den DYNAMIC (R) Rotate-Mode wird der Mainboardtray um 90° nach oben gedreht eingebaut. Das Lüftergitter von oben wird dann an der Rückwand verbaut. Auch mit diesem Layout bietet das ODYSSEY viel Platz im Innenraum. Durch die geänderte Anordnung kann in der Front maximal ein 360 mm Radiator verbaut werden. Im Boden ist dann sogar ein Radiator bis zu 480 mm möglich. Allerdings kann dann in der Front nur ein 280 mm Radiator genutzt werden.


Perfomance





Im Performance-Mode wird der komplette Gehäuserahmen um 90° gedreht. Dann wird der Boden zur Front und die Rückseite zum Boden. Dadurch verändert sich neben der Optik auch die Abmessungen von DYNAMIC / (R) 575,5 x 234 x 558,5 mm auf 537,1 x 368,6 x 596,7 mm (LxBxH).





Der Innenraum wird dadurch kürzer und höher. Jetzt lassen sich im Top, ein bis maximal 360 mm großer Radiator verbauen und in der Front sind bis 480 mm möglich. An der Seite lässt sich bei diesem Layout kein Radiator nutzen. Kommt ein 480 mm Radiator zum Einsatz, kann im Top nur ein 280 mm Radiator verwendet werden. In der Front wird dann das Top gemeinsam mit der Pumpenhalterung als Lüfterhalterung montiert und das zusätzlich im Lieferumfang befindliche Blech findet seinen Platz im Boden. Auch bei diesem Layout sind Mainboards bis zum EEB-Format möglich.




Im Performance-Mode besitzt die Front jetzt eine Gitter-Optik auf der kompletten Fläche und das I/O-Panel befindet sich mittig im oberen Bereich. Auch hier steht der Airflow wieder an erster Stelle.





Auf dem Top und an der Unterseite werden jeweils seitlich zwei Halterungen aus dem Lieferumfang montiert. Diese dienen als Halterung für die Seitenteile. Die beiden Frontpanel wechseln nun als Abdeckung auf das Top.




Der Mainboardtray befindet sich nun im vorherigen Deckel, der nun zur Rückseite geworden ist. Die Montageposition des Mainboardtrays ist auch beim Performance-Mode waagerecht. Dadurch steht es wieder gut positioniert im Airflow im Inneren des Gehäuses.




Auf der Rückseite stehen die Laufwerksschlitten jetzt rechts waagerecht übereinander. Links daneben werden die Bügel von der Oberseite nun genutzt, um gemeinsam mit der Abdeckung die Kabel zu verdecken und so ein sauberes Kabelmanagement ermöglichen.




Auch im Performance-Mode sorgen die Füße wieder für genügend Bodenfreiheit, damit genügend Luft ins Gehäuse gelangt




Die beiden Seitenteile werden jetzt mit den Scharnieren in eine V-Stellung gebracht und dann um 90° gedreht an die Halterungen der Seiten eingeklippst. Dadurch erhält das Odyssey X im Performance-Mode einen einzigartigen und eleganten Look, ohne dabei den Airflow negativ zu beeinflussen.


full

Wir haben natürlich auch noch eine Übersicht, in der alle drei Montagelayouts direkt auf einen Blick zu sehen sind.




Praxis


Testsystem und Einbau

Testsystem
CPU Ryzen 9 5900X
Mainboard MSI MEG X570 Unify
RAM 16 GB G.SKILL TRIDENT Z ROYAL ELITE DDR4-3600 CL14
CPU Kühler MSI MPG CORELIQUID K360
Grafikkarte Gigabyte GTX 1070 WINDFORCE OC 8G Rev.2
SSD/HDD Crucial P5 2 TB / WD Black 3 TB
Sonstiges 3x InWin LUNA AL120 120 mm Lüfter
Netzteil Power & Cooling Silencer MK III 1200W





Für unseren Testaufbau nutzen wir das Lian Li ODYSSEY X im Dynamic Mode, weil wir den Radiator unserer AiO gerne an der Rückwand verbauen möchten, da wir die Optik so sehr ansprechend finden.
Zuerst montieren wir die drei Gehäuselüfter in der Front. Im nächsten Schritt schrauben wir das Mainboard an den Tray. Als Nächstes setzen wir den Wasserblock auf CPU und befestigen den Radiator an der Seite. Dann kommen und die Laufwerke und das Netzteil an die Reihe. Zum Schluss verkabeln wir alles und setzten die Speichermodule und die Grafikkarte ein. Durch das gut durchdachte Design ist der Einbau schnell und ohne Probleme erledigt.




Mit dem getönten Tempered Glass bietet das Lian Li ODYSSEY auch für RGB-Liebhaber viele Möglichkeiten, die Hardware gekonnt in Szene zu setzen. Leider müssen Lightstripes, falls diese verwendet werden, aufgeklebt werden. Magnete halten auf dem Aluminium leider nicht.


Fazit


Mit dem ODYSSEY X hat Lian Li ein High-End Gehäuse auf den Markt gebracht, was durch seine einzigartige Optik auf jeden Fall auf dem Schreibtisch für Aufsehen sorgen wird. Dieses wird auch durch die wirklich edle Materialwahl noch unterstrichen. Die drei verschiedenen Montagelayouts bieten die zusätzliche Möglichkeit, das eigene System noch weiter zu individualisieren und auch der gute Radiatorsupport lässt hier keine Wünsche offen, egal ob Custom Loop oder AiO. Auch Enthusiasten kommen voll auf ihre Kosten, denn durch den wirklich sehr guten Airflow lässt sich hier noch einiges aus dem System herausholen. Das Gleiche gilt für RGB-Liebhaber, die das ODYSSEY X mit der eigenen Beleuchtung gekonnt in Szene setzen können. So viel Exklusivität hat aber auch ihren Preis. Das Lian Li ODYSSEY X ist bei verschiedenen Händlern für ca. 460 € gelistet. Wir geben dem Lian Li ODYSSEY X unsere Empfehlung.

Pro:
+ Modulares Design
+ 3 Montagelayouts
+ Optik
+ Guter Support für AIO und Custom Loop Wasserkühlungen
+ Belüftung
+ Viel Platz


Kontra:
– Keine Staubfilter
– Preis

full




Herstellerseite
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside CPU Kühler

InWin BR36 AIO im Test

Heute erreichte unsere Redaktion die neue BR36 All-In-One Wasserkühlung aus dem Hause InWin. Mit der BR-Reihe wird das Angebot der AIOs erweitert. Mit der synchronisierbaren ARGB-Beleuchtung sowie einem neue konzipierten, futuristischem Kühlergehäuse soll der Markt erobert werden. Erhältlich in den Versionen BR24 und BR36. Welche weiteren Features die BR36 AIO noch so bietet und ob sich der Slogan „Defeat the Heat“ bewahrheitet, erfahrt ihr nun im nachfolgenden Test.



Verpackung, Inhalt, Daten

Verpackung




Geliefert wird die InWin BR36 Al-In-One Wasserkühlung in einer großen Hochglanzkartonage. Bereits auf der Front der Verpackung ist die BR36 abgelichtet. Auf der Rückseite befinden sich die technischen Details sowie ihre Maße in Form einer technischen Zeichnung. Seitlich ist der Schriftzug INWIN BR36 „Defeat the Heat“ in Orange und Silber zusehen. Während die andere Seite die Features in englischer Sprache, den QR-Code und ein User Manual QR-Code auflistet. Auf den kurzen Seiten ist die Anschrift des Herstellers aus vier Ländern mit UPC und EAN-Code zusehen. Während die andere Seite lediglich den Schriftzug des Produktes darstellt.



Inhalt




Die BR36 liegt im Kartoninlay sicher in einem Plastikbeutel verpackt. Die drei LUNA-AL120 Lüfter sind separat, jeder einzeln in einem kleinen Plastikbeutel und in einem Karton verstaut. In einem weiteren Karton befindet sich der ARGB-One-Click-Controller und die modularen werkzeuglosen Halterungen für Intel sowie den AMD Sockel. Alle benötigten Abstandshalter sowie Unterlegscheiben und Schrauben sind ebenfalls im Lieferumfang enthalten. Selbst an Wärmeleitpaste wurde gedacht.



Daten

Technische Daten – InWin BR36
Modell BR36
Modelnummer IW-LC-BR36
CPU-Sockelunterstützung Intel® LGA 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/ 1151/ 1150
AMD® AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+/ FM2/ FM1/ TR4
Radiator Größe (L x B x H)
Material
Schlauchlänge
Schlauchmaterial		 397 x 120 x 27 mm (15,6 x 4,7 x 1,1“)
Aluminium
450mm
Gummi mit Nylon Ummantelung (gesleevt)
Wasserblock Größe (L x B x H)
Wasserblock Material
Wasserpumpengehäuse
Pumpengeschwindigkeit		 100 x 100 x 75 mm (3,9 x 3,9 x 2,9“)
Kupfer
Kunststoff
5200 (+/- 10%) RPM
Lüfter Model
Größe (L x B x H)
Geschwindigkeit (PWM)
Geräuschpegel
Luftstrom
Statischer Druck
Steckverbinder		 Luna Serie AL120
120 x 120 x 25 mm
PWM 400-1800 (+/- 10/%) RPM
35,5 dB(A)
82,96 CFM Max.
2,31mm / H2O
4-Pin (12V, PWM), 3-Pin (5V, ARGB)
Pumpen Größe
Pumpenmaterial
Pumpengeschwindigkeit		 65 x 50 x 31mm (2,6 x 2,0 x 1,2“)
PPS, GF
5200 (+/-10%) RPM
Lieferumfang
InWin BR Series 360 mm CPU Flüssigkeitskühler x 1
InWin AL120 Adressierbarer Lüfter x 3
ARGB One-Click-Controller
Lüfter- und Kühlermontage Schrauben Pack
Montage Kit für CPU-Sockel
Kabelpaket
Garantie 3 Jahre



Details





Die Rahmen der LUNA AL120 Lüfter sind in Schwarz gehalten und an den Ecken sind Antivibrations-Pads bereits von Werk angebracht und dienen der Entkopplung und sollen mögliche Vibrationen minimieren. An den Stirnseiten ist jeweils der Schriftzug InWin sowie ein Pfeil eingearbeitet, was selbst dem ungeübten Anwender den korrekten Sitz vorgibt. Mittig ist das InWin Logo in Form eines Aufklebers angebracht. Sie zeichnen sich durch ihren hohen Luftstrom mit 82,96 CFM Max. und einer max. Drehzahl von 1800 RPM aus. Vom Lüfter selbst gehen zwei Kabel ab. Ein ca. 10 cm langes Kabel, welches in einen 3-Pin Stecker endet und ein ca. 10 cm langes Anti-Loose-Kabel, um in den Genuss der RGB-Beleuchtung zukommen.





Über *Daisy Channing werden alle drei Lüfter miteinander verbunden, wobei der dritte Lüfter direkt mit dem ARGB-Eingang des One-Click-Controllers angeschlossen wird. So hat man vollen Zugriff auf die unterschiedlichen Farbeffekte. Der Controller selbst bezieht seinen Strom über den SATA-Anschluss.
*Sind die speziellen Anschlüsse für die Farbsteuerung.




Für das etwaige Intel- oder AMD-System lassen sich die modularen werkzeuglosen Halterungen, die dem Lieferumfang beiliegen, im Handumdrehen am Kühler per Klick-Mechanismus anbringen. In unserem Fall ein Intel Sockel LGA 1151 System.




Das Wasserkühlergehäuse selbst ist aus Kunststoff gefertigt. Es besticht durch seine einzigartige Kegel-Form. Im unteren Drittel des Gehäuses sind vier offene Aussparungen mit je 40 x 25 mm in Form eins Parallelogramms zusehen. Die Anordnung wurde speziell so gewählt, dass die Luft effizient angesogen wird, um einen schnelleren Luftstrom in Richtung des oberen Mainboard- Bereiches zu gewährleisten. Dadurch wird eine zusätzliche Kühlleistung für die Spannungswandler, den Speichern und der M.2 SSD gegeben. Laut Hersteller spricht man hier in etwa von 35 % weniger Hitzeentwicklung aufgrund dieses Kühlkonzeptes gut durchdacht. Auf der Narbe des verbauten 90 mm Lüfter ist in gebürstetem Aluminium das InWin Logo per Laser eingraviert und besticht durch seine saubere Verarbeitung. Die Anschlüsse an dem Wasserkühlungsgehäuse sind drehbar, Flexibilität beim Einbau des Radiators sind somit gegeben.




Im Wasserkühlergehäuse unterhalb des verbauten 90 mm Lüfters befindet sich ebenfalls ein in Kunststoff gefertigter Kegel, der im inneren die RGB-Einheit verbaut hat. Der Anschluss für die steuerbare RGB-Beleuchtung befindet sich an der Seite des Kühlergehäuses und wird per Drag and Drop angeschlossen.




Der Kühlerboden selbst ist aus Kupfer gefertigt und ist mit einer Schutzfolie versehen. Es schützt ihn vor etwaigen Berührungen beim Einbau des Kühlers.





Der Radiator selbst ist aus Aluminium gefertigt und schwarz lackiert. Die Übergänge sind sauber verarbeitet. Mit gerade einmal 27 mm Stärke optimal für kleinere Gehäuse. Die Anordnung der Mikrokanalflossen (Kühlerfinnen) wurden so verfeinert, das die Abfuhr der Wärme dadurch erhöht werden konnte. Die 45 cm langen Schläuche sind mit einer Nylonummantelung versehen und sollten ausreichend lang sein, dass der Radiator seinen Platz in nahezu jedem Gehäuse findet.





InWin weicht von der bei AIOs üblichen Kompaktbauweise ab und orientiert sich bei der Gestaltung ihrer neuen BR-Reihe an den dedizierten Aufbau früherer Wasserkühlungslösungen. Anders als bei üblichen AIOs, ist die Pumpe nicht direkt auf dem Kühler montiert. Sie ist in der Nähe des Radiators in einem kleinen 66 x 50 x 31 mm aus Kunststoff gefertigten Gehäuse untergebracht und wartet mit einer max. Drehzahl von 5200 RPM (+/- 10 %) auf. Über einen 3-Pin Anschluss wird die Pumpe über das Mainboard gesteuert. In wieweit sich die hohe Drehzahl und etwaige Geräusche oder Vibrationen im Alltag oder im Test bemerkbar machen, werden wir später noch erfahren.



Praxis

Testsystem und Einbau
Testsystem
CPU Intel Core i7 8700K @ 5GHz
GPU ASUS DirectCu II GTX 760
Mainboard ASUS ROG Strix Z370 XI Hero
Gehäuse JONSBO UMX6
Arbeitsspeicher 16GB G.Skill Trident Z SW
Kühlung InWin BR36 (3 x 120mm LUNA AL120)
Festplatte/HDD/SSD WDC WDS500
Netzteil be quiet Pure Power 10 600W





Der Einbau gestaltet sich recht einfach. Die mitgelieferte Backplate, wird mittels der Arretierung so eingestellt, dass es für das jeweilige System passt. In unserem Fall der Sockel LGA 1151. Nach Montage der Abstandshalter wird die mitgelieferte Wärmeleitpaste aufgetragen. Die erforderlichen Kabel für die Pumpe, die RGB-Beleuchtung für das Kühlergehäuse und die 3 x 120 mm Lüfter, die wir auf den Radiator montiert haben, werden an die entsprechenden Anschlüsse unseres Mainboards angeschlossen. Der Kühler wird mit den mitgelieferten Schrauben montiert – fertig. Im Deckel unseres Gehäuses wird der Radiator angebracht. Die schwarze Optik vom Radiator mit den drei verbauten LUNA AL120 Lüftern sieht edel aus und wertet das System in jeglicher Art auf.



Beleuchtung und Effekte
full

Die LUNA AL120 Lüfter werden über den +5 V ADD_Header des Mainboards angeschlossen und mittels der eigenen Mainboard-Software angesteuert und eingestellt. Folgende A-RGB Mainboard Hersteller können angesteuert werden: ASUS AURA Sync, Gigybyte, Asrock RGB Fusion und MSI Mystic Sync. In unserem Fall nutzen wir die Amoury Crate Software unseres Asus ROG Maximus XI Hero. Mainboards ohne ARGB-Controller, können über den One-Click-Controller die unterschiedlichen Beleuchtungseffekte trotzdem im vollen Umfang nutzen.



Effekte



Nachfolgend möchten wir euch natürlich die sauberen und klaren Farben der BR36 in Form eins kleinen Videos nicht vorenthalten.



Temperaturen
full

Um die CPU zu 100 % auszulasten, kommt Prime95 im 1344k Test für eine Dauer von 30 min zum Einsatz. Wir nutzen die WLP die im Lieferumfang enthalten ist. Die Einstellung der Lüfter erfolgt über die Software des Mainboards, in unserem Falle die Asus AI Suite 3. Die Geschwindigkeit des Pumpengehäuselüfters sowie die 3 x 120 mm Luna AL120 wurden auf 400 RPM, 1000 RPM sowie auf max. Drehzahl eingestellt. Über das Tool Hardwareinfo werden die Temperaturen ausgelesen. Ab ca. 60 % ist eine deutliche Abnahme der Temperatur zu erkennen. Bei maximaler Drehzahl der AL120 von 1807 RPM gehen die Temperaturen zwar in den Keller, aber die Geräuschkulisse nimmt zu. Ein guter Kompromiss zwischen Lautstärke und Kühlleistung liegt bei etwa 65 %. Die Pumpe lief während der ganzen Testphase bei ca. 5400 RPM was nicht störend war. Die mitgelieferte Wärmeleitpaste hinterließ bei unserem Test einen guten Eindruck und ließ sich gut auftragen.



Lautstärke
full

Unser Testsystem ist geschlossen und die Messung erfolgt im Abstand von ungefähr 50 cm. Im unteren Bereich, bei ca. 900 RPM ist System leise, man vernimmt nur ein leichtes Geräusch der Lüfter. Ab ca. 80 % (ca. 1500 RPM) sieht das schon anders aus, nicht störend, aber man vernimmt die Lautstärke. Wir waren doch sehr skeptisch, was eine Pumpendrehzahl von 5200 (+-10 %) RPM betrifft. Doch wir wurden eines Besseren belehrt, wir vernehmen während der ganzen Testphase nur ein leichtes surren, nicht störend oder unangenehm.



Fazit

Die InWin BR36 ist eine leistungsstarke 360 mm All-In-One- Wasserkühlung, die sich nicht nur durch Ihr außergewöhnliches Design und der edlen Verarbeitung von der Masse abhebt, ein gut durchdachtes Kühlergehäuse und eine ARGB-Beleuchtung, soll den Endverbraucher überzeugen. Die extern verbaute Pumpe ist zwar nicht regelbar, dennoch hat sie einen super Eindruck hinterlassen und von Lautstärke keine Spur. Die ARGB LUNA 120 Lüfter sind sauber verarbeitet und haben genug Leistung für die Zukunft. Über den im Lieferumfang enthaltenen One-Click-Controller oder über die Mainboard-Software lassen sich die ARGB-Effekte ohne Probleme den eigenen Wünschen entsprechend anpassen, RGB-Liebhaber werden es lieben. Die synchrone Farbsteuerung von Lüfter und Wasserkühlergehäuse mit ARGB in Kombination mit dem einzigartigen Kühlerdesign sind eine wahre Augenweide und definitiv ein Hingucker. Rundum eine gut durchdachte 360 mm All-One-Wasserkühlung mit Performance nach oben. Wer also eine AIO sucht, Wert auf Leistung legt, setzt mit der InWin BR36 auf das richtige Pferd. Daher vergeben wir unseren Leistungsaward.


Pro:
+ Edles und einzigartiges Design
+ Saubere Verarbeitung
+ Beleuchtung
+ Gute Kühlleistung

Kontra:
– N/A

full




Herstellerseite

Kategorien
Der Tag im Überblick: Alle Meldungen

Neuer Look für Ihr nächstes System – Weiße Kühlkomponenten von CORSAIR

QL120 RGB White

FREMONT, Kalifornien (USA), 25. Februar 2020 – CORSAIR, ein weltweit führender Anbieter von Gaming-Peripherie und PC-Komponenten für Enthusiasten, führt neue Varianten zahlreicher beliebter Kühlprodukte in elegantem Weiß ein, die PC-Systemen einen besondere ästhetische Note verleihen. Weiße Lüfter der CORSAIR iCUE QL RGB Series mit 34 eindrucksvollen RGB-LEDs in vier verschiedenen Lichtschleifen sorgen für das gewisse Etwas. Für Enthusiasten, die Wert auf individuelle Kühlung legen und von den niedrigen Temperaturen und der unvergleichlichen Optik der CORSAIR Hydro X Series begeistert sind, stehen nun auch der CORSAIR XC7 RGB CPU-Wasserblock und die XD5 RGB- Pumpen-Ausgleichsbehälter-Kombination in Weiß zur Verfügung. Außerdem eröffnet die neue Pumpen-Ausgleichsbehälter-Kombination Hydro X Series XD3 RGB mit kleinem Formfaktor eine Vielzahl neuer Möglichkeiten für die Installation der Hydro X Series in kompakten Gehäusen.

Die CORSAIR iCUE QL RGB Series PWM-Lüfter mit 34 RGB-LEDs wurden 2019 als die ultimativen RGB-Lüfter eingeführt. Vier Lichtschleifen – zwei auf der Vorderseite, zwei auf der Rückseite – setzen die Lüfter unabhängig vom Einbauort eindrucksvoll in Szene. Lüfter der QL RGB Series sind nun auch in Weiß erhältlich und stehen einzeln oder in Kits mit mehreren Lüftern in Größen von 120 mm oder 140 mm zur Verfügung. Die Kits werden zusammen mit einem CORSAIR iCUE Lighting Node CORE RGB Lighting-Controller angeboten, sodass sich die Lüfterbeleuchtung mittels iCUE-Software umfassend anpassen und synchronisieren lässt. Mit ihrer einzigartigen RGB-Beleuchtung, dem hervorragenden PWM-gesteuerten Luftstrom sowie dem neuen makellosen weißen Look sorgen die Lüfter der QL RGB Series in Weiß für spektakuläre Beleuchtung aus jedem Blickwinkel.

QL120_RGB_WHITE

Seit ihrer Einführung 2019 hat sich die CORSAIR Hydro X Series weiterentwickelt und bietet nun alles, was das Herz begehrt, um ein außergewöhnliches individuelles Hochleistungs-Kühlsystem aufzubauen. Mit neuen Varianten für den Hydro X Series XC7 RGB-CPU-Wasserblock und die XD5 RGB-Pumpen-Ausgleichsbehälter-Kombination in mattem Titanweiß wird Ihr nächstes individuelles Kühlsystem durch seine makellose Optik begeistern. Der XC7 RGB-CPU-Wasserblock kühlt Intel LGA 115X- und AMD AM4-Prozessoren mit einer Bodeplatte aus vernickeltem Kupfer und mehr als 60 Mikro-Kanälen, während die Beleuchtung aus 16 einzeln ansteuerbaren RGB-LEDs für den besonderen Akzent Ihres individuellen Kühlsystems sorgt. Die XD5 RGB-Pumpen-Ausgleichsbehälter-Kombination treibt Ihren Kreislauf mit einer Xylem D5 PWM-Pumpe in einem 330-ml-Behälter an und verfügt über zehn einzeln ansteuerbare RGB-LEDs. Egal ob Sie Ihr nächstes PC-System aufbauen oder ein fälliges Upgrade vornehmen, die besten PCs verdienen die beste Kühlung – mit der Hydro X Series.

XD3_RGB_25

Und schließlich sorgt ein Neuzugang der Hydro X Series für ganz neue Möglichkeiten der individuellen Kühlung in kompakten Systemen – die XD3 RGB-Pumpen-Ausgleichsbehälter-Kombination. Die XD3 RGB-Kombination zeichnet sich durch eine Xylem DDC PWM-Hochleistungspumpe aus und misst nur 114 × 114 × 58 mm, was den Einbau in Gehäusen mit kleinem Formfaktor wie dem CORSAIR 280X erlaubt. 16 einzeln ansteuerbare, iCUE-geregelte RGB-LEDs heben den integrierten 180-ml-Behälter der XD3 hervor und setzen die individuelle Beleuchtung und die Kühlflüssigkeit perfekt in Szene. Wie die größeren Modelle der Serie enthält auch die XD3 RGB einen integrierten Temperatursensor, der Echtzeitdaten zur Temperatur der Kühlflüssigkeit liefert und in Verbindung mit einem iCUE Commander PRO (separat erhältlich) und der CORSAIR iCUE-Software eine automatische Kühlsteuerung ermöglicht.

Mit den leistungsfähigen und optisch eindrucksvollen neuen Modellen zur individuellen Kühlung bietet Ihnen CORSAIR alle Voraussetzungen, um 2020 ein neues spektakuläres PC-System aufzubauen.

Verfügbarkeit, Garantie und Preise

CORSAIR iCUE QL RGB Series, XC7 RGB-CPU-Wasserblock sowie die Pumpen-Ausgleichsbehälter-Kombinationen XD5 RGB und XD3 RGB sind ab sofort im CORSAIR-Webstore und weltweit bei allen autorisierten Vertriebs- und Fachhändlern von CORSAIR erhältlich.

Die QL RGB Series ist mit einer zweijährigen Garantie und die Modelle XC7 RGB, XD5 RGB und XD3 RGB sind wie alle Produkte der Hydro X Series mit einer dreijährigen Garantie über das weltweite CORSAIR-Netzwerk für Kundenservice und technischen Support abgesichert.

Aktuelle Preisinformationen zur QL RGB Series, zu XC7 RGB, XD5 RGB und XD3 RGB erhalten Sie auf der CORSAIR-Website oder bei Ihrem lokalen CORSAIR-Vertriebs- oder PR-Mitarbeiter.

Webseiten

Weitere Informationen zur CORSAIR iCUE QL RGB Series finden Sie im Internet unter: https://www.corsair.com/ql-white-fans

Weitere Informationen zur CORSAIR Hydro X-Serie finden Sie im Internet unter: https://www.corsair.com/hydro-x-series

Weitere Informationen weißen CORSAIR Produkten finden Sie im Internet unter: https://www.corsair.com/white-pc-build

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside PC-Kühlung

Thermaltake Floe DX RGB 360 TT Premium Edition im Test

Als eines der führenden Unternehmen, bietet Thermaltake auch mit dieser Kühllösung einen Star unter den AIOs an. Thermaltake ermöglicht uns die Thermaltake Floe DX RGB 360 TT Premium Edition einmal genauer anzuschauen. Die RGB-Lüfter, sowie das temperaturabhängige Beleuchten gefallen uns jetzt schon sehr. Wir betrachten in diesem Review die Leistung, die Verarbeitung und die Features genauer.


Bevor wir mit unserem Test beginnen, bedanken wir uns bei unserem Partner Thermaltake, für die freundliche Bereitstellung des Testmusters.



Verpackung, Inhalt, Daten

Verpackung



Die Thermaltake Floe DX RGB 360 TT Premium Edition wird uns in einem aufsehenerregenden Karton geliefert. Die Informationsfülle überrollt uns wie eine Welle. Sowohl die Vorderseite als auch die Rückseite bringt uns in erster Linie die RGB-Features näher. Auch der im Lieferumfang liegende Kontroller und das Design des Pumpengehäuses sind zu sehen.


Lieferumfang



Im Lieferumfang befindet sich die Thermaltake Floe DX RGB 360 TT Premium Edition und die drei Lüfter sind in den kleinen Kartonschüben versteckt. Außerdem liegt in dem Karton folgendes,
– Montagezubehör für alle aktuellen Mainstream-Sockel
– Kontroller für die Lüfter und die Anschlusskabel

Technische Daten

Hersteller, Modell Floe DX RGB 360 TT Premium Edition
Typ Wasserkühlung
Abmessungen 394 x 120 x 27 mm
Farbe schwarz
Geeignete Sockel 1150, 1151, 1155, 1156, 2011, 2011-3, AM2, AM2+, AM3, AM3+, FM1, FM2, AM4, 2066
Lautstärke 19 dB bis 23,9 dB
Ausstattung LED-Beleuchtung, adressierbarer LED-Wasserblock (16,8 Mio Farben), patentierte Riing Duo-RGB-Lüfter mit PWM-Funktion
Drehzahl Lüfter 500 bis 1.500 U/min
Material Kühlkörper Kupfer
Lüfterlagerung Hydraulic
Luftdruck Bis 1,45 mm/H2O
Radiatorengröße 3x 120 mm
Pumpe Eingangsspannung von 5 V bis 12 V
Hinweis Lüfteranschluss: 9 Pin Connector
Zubehör vorhanden inkl. Digital Lighting Controller


Details




Schauen wir uns die Bedienungsanleitung genauer an, wird uns schnell klar, die Thermaltake Floe DX RGB 360 TT Premium Edition kann nicht leichter zu montieren sein. Es gibt drei kleine Tütchen. In einer ist eine Überwurfschnalle für den AM4-Sockel. Die Backplate ist für die Intel-Sockel dabei. Alles ist komplett in Schwarz gehalten und macht einen soliden Eindruck.



Die drei Kartonschuber beinhalten die Lüfter Thermaltake Riing Duo RGB Premium Edition. Alle drei sind von der gleichen Serie und sind ebenso hochwertig. Die Verkabelung ist nicht von dem Lüfter selbst trennbar. Die Länge des Kabels ist mit 90 cm wirklich lang. Zum Schutz der Kabel wurden diese mit einem Sleeve umhüllt. Der Anschluss sieht aus wie von einem USB-Anschluss intern, er ist mit 9 Pins versehen. Diese leiten die Spannung für die LEDs und für den Lüfter weiter. Die LEDs sind adressierbar und befinden sich außen und innen von dem Lüfter. In den Ecken befinden sich Dämpfungspads, um das Weiterleiten von Schwingungen zu verringern.



Die Lüfter werden mit diesem Kontroller verbunden. Der Kontroller sorgt für die Weiterleitung von Signalen. Der Clue, es können per Chain, mehrere Kontroller miteinander verbunden werden. Dafür ist auch das USB-Kabel ausgelegt, denn es besitzt gleich zwei Mikro-USB-Anschlüsse. Ein weiteres Kabel wird für die Stromversorgung benötigt und befindet sich ebenso im Lieferumfang. Die Signalweiterleitung an die Lüfter ist über PWM geregelt. Die Pumpe kann per Gigabyte Software ausgelesen werden, da die Pumpe extra verkabelt wird.



Das Radiator-Design ist schlicht und linear. Seitlich sind mehrere Nieten sichtbar. Die Schläuche sind ohne Fittings, direkt mit dem Radiator verbunden. Am Pumpengehäuse lassen sich die Schläuche etwas drehen, 90 Grad in jede Richtung. Die Ummantelung, ein glatter glänzender Sleeve, ist mit Kunststoff-Hülsen an den Enden fixiert. Die Dicke des Radiators beträgt 27 mm und ist dadurch nicht sonderlich schwer. Dies liegt auch an der Materialwahl. Der 360 mm Radiator ist aus Aluminium gefertigt. Am Design der Finnen pro Inch wurde nicht gefeilt. So sollen doch die Riing Duo RGB Lüfter auf hohen statischen Druck ausgelegt sein. Da hätten wir eine höhere FPI erwartet.



Die Kabel von der Pumpe und der Beleuchtung der Pumpe sind ausreichend lang. Die RGB-Beleuchtung erfolgt auch über den Kontroller. Das Kabel dort hin ist ebenso mit einem gummierten Sleeve versehen. Das Gehäuse der Pumpe ist aus Kunststoff und zeigt das Thermaltake Logo und die Marke. Der Kreis, welcher sich um dem Logo befindet, wird auch im Uhrzeigersinn beleuchtet.

Praxis

Verbautes Test-System
Prozessor AMD Ryzen 7 1700 @Stock
Mainboard Gigabyte AORUS B450I Pro WIFI ITX
Grafikkarte KFA2 RTX 2060 SUPER 8GB EX
Arbeitsspeicher 2x 8 GB DDR4 G.Skill 3000
Laufwerke M.2 Adata Sata SSD 128 GB
Netzteil Corsair SF Serie 450 Watt 80+ Gold
Wärmeleitpaste Cooler Master Mastergel Maker





Die Kupferbodenplatte, welche Kontakt zur CPU hat, wird von einer Kunststoffschale vor Kratzern und dem Entfernen der Wärmeleitpaste geschützt. Für uns war die Wärmeleitpaste zu trocken. Wir konnten mit dem Finger gemütlich darüber Rutschen, ohne dass sich die Wärmeleitpaste auch nur ein bisschen verzog. Der Finger wurde nach 4 bis 5 Berührungen zwar grau, doch die zementgraue Beschichtung blieb stabil. Wir mussten diese Paste aufgrund der doch sehr trockenen Konsistenz entfernen. Dabei fiel ebenso auf, dass das Entfernen einem Lösen von Gips ähnlich ist.



Um die Pumpe mit dem Kühler auf der CPU halten zu können, müssen wir die richtige Halterung aussuchen. Bei AM4 ist dies ein Ring mit Öse und ein Konter-Ring aus Kunststoff. Der Konter-Ring besitzt an vier Stellen eine Kunststoffnase. Mit diesen drücken wir ihn von unten in die passenden Löcher für die Nasen. Dabei achten wir auf die Position des oberen Ringes aus Stahl, welcher neben einer Öse, ein Gewinde für eine Schnalle aufweist. Diese Schnalle kann um 90° geknickt werden und soll mit einer großen Rändelschraube unter Spannung gebracht werden. Da durch diese Lösung die Onboard aufgeschnallte Kunststoffhalterung genutzt wird, finden wir die Lösung gut und elegant. Die Montage fällt somit sehr einfach aus und ist in wenigen Sekunden gemeistert.



Ein weiteres seltenes Feature ist die Kommunikation und Konfiguration der Floe DX RGB 360. Die Thermaltake Floe DX RGB 360 TT Premium Edition kann mit Razer Synapse 3 kommunizieren und reagiert auch auf Alexa Sprachbefehle. Die Software für Razer könnt ihr hier herunterladen, und die Alexa-Kommandoliste finde ihr hier. Die patentierte Software ermöglicht es uns, die Lichtmodifikationen, Farbtöne, Lüftergeschwindigkeiten und Helligkeit zu ändern und unterstützt sogar die AI-Sprachsteuerung auf iOS- und Android-Geräten.


Durch die Mehrfachverwendung der RGB Plus Software von Thermaltake, kann die unwissende Suche nach der Lösung länger dauern. Die Software reagiert nur auf die vorhandenen Lüfter und die Pumpenbeleuchtung. Somit könnt ihr alle Positionen durchgehen. Floe RGB steuert die äußeren RGB-LEDs und benutzt diese auch temperaturabhängig. Zugegeben, das ist eines unserer Lieblingsfeatures. Mit der Auswahl Riing Trio ließen sich die Geschwindigkeit und die LEDs in der Nabe steuern. Die Reaktionszeit ist nicht die Beste, dieses Problem der Reaktion finden wir bei der Konkurrenz ebenso häufig wieder.



Die Beleuchtung und das Spielen mit den LEDs macht Spaß. Der Kontroller reagiert gut, die Anweisungen werden gemäßigt aber richtig durchgeführt. Mit der Brillanz und der Farbintensität sind wir zufrieden.



Die Leistung der Thermaltake Floe DX RGB 360 TT Premium Edition ist durch die Größe im Mittelfeld ein zu ordnen. Der eher geringe Zuwachs an Kühlleistung ist bei dem Ryzen 7 1700 marginal. Das Limit, der zu verarbeitenden TDP steigt mit der Größe des Radiators an. Die Midrange-CPU zeigt uns einen fairen Vergleich. Wichtig ist dabei immer der Blick auf die Lautstärke. Ein 280 mm Radiator und ein 360 mm Radiator unterscheiden sich in der Fläche nicht großartig, aber häufig in der Lautstärke-Entwicklung.



Die Lautstärke der 1000 Umdrehungen pro Minute unterscheiden sich nicht deutlich. Die Lautstärke kann bei unter 1000 rpm nicht mehr aus dem System heraus ermittelt werden und bietet uns, wie viele andere Kühllösungen auch, ein absolut leises System. Durch die maximale Leistung der Lüfter können wir das Temperaturlimit reduzieren, aber selbst dabei bleibt die Lautstärke im Rahmen. Nur die 140 mm Lüfter der Eisbaer Extrem können das Ergebnis heute toppen.

Fazit

Im Bereich der Kühlleistung eher in der Midrange wiederzufinden, ist die Thermaltake Floe DX RGB 360 TT Premium Edition neben ihrer optischen Schönheit eine ruhige und leise Kühllösung. Eine Preis/Leistungs Krone wird die Thermaltake Floe DX RGB 360 TT Premium Edition nicht erreichen können, aber dafür ist das Komplettpaket sauber durchdacht. Die Floe DX kühlt ordentlich, hat ein gutes Maximallimit und bringt mit wenigen dB(A) einen Silent-Genuss mit. Das Paket stimmt, aber am Preis von 239 Euro sollte noch gefeilt werden. Die Leistung der Wasserkühlung ist für uns zufriedenstellend, die Anbindung an die App und auch die Software machen Spaß. Wir vergeben 8.3 von 10 Punkten.


Pro:
+ Leise
+ Anbindung der Lüfter
+ Steuerung der Lüfter
+ Design
+ Software
+ Montage
+ 90 cm lange Kabel

Kontra:
– Preis



Wertung: 8.3/10

Herstellerseite
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside PC-Kühlung

Antec PRIZM Cooling Matrix im Test


Die Antec PRIZM Cooling Matrix wurde geschaffen um auf einfachem Wege einen 240 mm Radiator mit frischer Luft zu versorgen. Dabei hat der Hersteller nicht nur dafür gesorgt, dass der Aufwand bei der Installation sinkt, sondern auch für eine opulente RGB Beleuchtung. Wie gut das in der Praxis funktioniert erfahrt ihr nun in unserem Test.


Bevor wir beginnen möchten wir uns bei unserem Partner Antec für die freundliche Bereitstellung des Testmusters bedanken.​



Verpackung, Inhalt, Daten

Verpackung



Die Antec PRIZM Cooling Matrix kommt in einem recht großen Karton, auf dessen Vorderseite eine Abbildung, Herstellerlogo, sowie Modellbezeichnung zu finden sind. Außerdem wird hier auch direkt gezeigt mit welchen Mainboards die RGB Beleuchtung kompatibel ist. An den Seiten sowie auch der Rückseite sind die Eigenschaften und die technischen Daten beschrieben.




Im Inneren liegt die Antec PRIZM Cooling Matrix gut gepolstert in mehreren Lagen schwarzen Schaumstoff. In der untersten Lage sind das Zubehör und der Controller untergebracht.


Inhalt



Neben der Antec PRIZM Cooling Matrix befindet sich noch folgendes im Lieferumfang:

  • Controller
  • Selbstklebender Klettverschluss
  • RGB Verbindungskabel zum Mainboard
  • RGB Adapterkabel für Gigabyte Mainboards
  • Verbindungskabel Controller zur Antec PRIZM Cooling Matrix
  • Vier Schrauben


Daten

Technische Daten – Antec PRIZM Cooling Matrix
Abmessungen
Gewicht
Material
Anschlüsse		 240 x 130 x 26 mm
350 g
Kunststoff
PWM, ARGB 5V 3-Pin
Lüfter Ansteuerung: PWM
Lager: Hydraulisch
Geschwindigkeit: 500 – 1.800 U/Min.
Luftdruck: 0,15 – 1,83 mmH²O
Luftstrom: 0,61 – 2,19 m³/Min.
Geräusch: max. 32,9 dBA
Controller Anschlüsse: 5x ARGB Port, 5x PWM, SATA
Tasten: Mode, Speed



Details



Schauen wir uns die Antec PRIZM Cooling Matrix einmal genauer an. Der Rahmen fasst direkt zwei Lüfter, so sind zur Befestigung nur vier Schrauben notwendig. Die Lüfter selbst entsprechen von den Abmessungen einem herkömmlichen 120 mm Lüfter. Der Rahmen nimmt etwas mehr Platz ein, als zwei nebeneinandergelegte 120 mm Lüfter und auch in der Höhe baut die Cooling Matrix einen Millimeter höher. Auf der Oberseite befinden sich an den Rändern helle Streifen, welche später durch RGB LEDs ausgeleuchtet werden. Die Streifen befinden sich sowohl auf der der Ober- als auch auf der Unterseite. Sie geben der Antec PRIZM Cooling Matrix ein futuristisches Design.




An den beiden Längsseiten sind Abdeckungen aus Metall aufgebracht, die sich auch farblich vom Rest absetzen. In diesen Abdeckungen ist jeweils ein Antec Logo eingelassen, welches später im Betrieb durch RGB LEDs ausgeleuchtet wird.




An einer Seite verfügt die Antec PRIZM Cooling Matrix über einen Anschluss mit 8 Pins. Hier wird der mitgelieferte Controller angeschlossen.






Weiter geht es mit dem Controller; auf der Oberseite verfügt dieser über zwei Tasten, mit der einen kann zwischen verschiedenen Beleuchtungsmodi gewechselt werden, mit der anderen kann die Geschwindigkeit der Leuchteffekte eingestellt werden. Insgesamt können fünf 3-Pin aRGB Geräte angeschlossen werden, das funktioniert auch mit Geräten von anderen Herstellern, solange der Standard Anschluss vorhanden ist. Auf der anderen Seite können bis zu 5 PWM Lüfter angeschlossen werden. Strom erhält der Controller über einen Sata Stecker direkt vom Netzteil. Wenn auf dem Mainboard ein entsprechender aRGB Header vorhanden ist, kann der Controller mit diesem verbunden werden. Um die Beleuchtung über das Mainboard zu steuern, muss die Mode-Taste etwa 5 Sekunden gedrückt werden. Für die Regelung der Lüfter Geschwindigkeit muss der Controller mit dem entsprechendem PWM Lüfter-Anschluss auf dem Mainboard verbunden werden.


Praxis

Testsystem

Testsystem
Prozessor
Prozessorkühler		 Intel Core i9-7900X
Riotoro Bifrost 240
Mainboard ASUS ROG STRIX X299-E GAMING
Arbeitsspeicher 4x 4 GB G.SKILL Ripjaws V -3.200 MHz – DDR4 RAM
Laufwerke ADATA XPG GAMMIX S11 Pro M.2 SSD – 512 GB
Toshiba P300 – 3,5″ HDD – 2 TB
Toshiba P300 – 3.5″ HDD – 1 TB
Grafikkarte ASUS ROG STRIX RTX2070 Gaming OC
Netzteil Seasonic FOCUS Plus Platinum PX750


Die Antec PRIZM Cooling Matrix montieren wir auf der bereits von uns getesteten Riotoro Bifrost 240. Hier werden wir mit den Serien-Lüftern und den Arctic BioniX P120 Lüftern vergleichen. Allerdings müssen wir dabei auch erwähnen, dass die beiden anderen Lüfter Modelle über einen anderen Drehzahlbereich verfügen.


Einbau



Mit vier Schrauben befestigen wir die Antec PRIZM Cooling Matrix an dem Radiator. Dabei deckt die Matrix nahezu den ganzen Radiator ab. Anschließend verbinden wir sie mit dem Controller, den Controller wiederum mit dem Netzteil und den Anschlüssen auf dem Mainboard.


Temperaturtests

Die Temperaturmessung wird anhand der verbauten Sensoren und über ein IR-Thermometer, mit dem wir die Temperatur direkt am Sockel messen, vorgenommen. Wir ermitteln die Temperatur in vier Szenarien mit drei verschiedenen Drehzahlen der Lüfter und nehmen die Temperaturen nach jeweils 30 Minuten ab. Die Drehzahl der verbauten Pumpe bleibt auf Maximum, da diese auch bei voller Leistung nicht zu hören ist. Die Tests finden bei einer Raumtemperatur von 24 °C statt.






Die Antec PRIZM Cooling Matrix lässt sich auf niedrige 500 Umdrehungen in der Minute einstellen. Schluss ist bei 1.800 U/Min. Wir testen bei 500, 1.000 und 1.800 U/Min. in drei verschiedenen Szenarien. Zugegeben ist der Test mit dem hitzigen i9 etwas hart, jedoch verglichen mit dem Arctic Setup soll es später noch zu einer Überraschung kommen. Ist die Antec PRIZM Cooling Matrix bis 1.200 U/Min. nahezu unhörbar, so ist sie ab 1.400 U/Min. deutlich zu hören.




Wenig überraschend ist der Betrieb mit den Serien-Lüftern von Riotoro. Sie liefern bessere Ergebnisse in den Temperaturen, jedoch drehen diese auch deutlich schneller als die der Antec PRIZM Cooling Matrix. Dafür sorgen die Arctic BioniX P120 Lüfter für eine Überraschung, denn diese zeigen mit 500 bis 2.100 U/Min. einen ähnlichen Drehzahlbereich, jedoch kommen hier bessere Temperaturen zustande.


Fazit

Die Antec PRIZM Cooling Matrix ist derzeit ab 51.71 Euro online erhältlich. Sie eignet sich durch ihre Abmessungen ideal für den Einsatz auf 240 mm Radiatoren und sorgt hier für einen wahren Augenschmaus und das nicht nur in Sachen Beleuchtung, auch die ganze Aufmachung des Gehäuses sieht auf dem Radiator einfach gut aus. Für größere Prozessoren wie den von uns eingesetzten i9 7900X ist eine solche Größe beim Radiator schon ein wenig unterdimensioniert, so verwundert es nicht, dass die PRIZM Cooling Matrix ihre Mühe hat, dessen Wärme in Zaum zu halten. Toll finden wir den beiliegenden Controller, denn so können wir noch weitere Antec PRIZM Geräte oder einfach aRGB Geräte anschließen, die über den Standard 3-Pin 5 v Anschluss verfügen. Ebenfalls sehr praktisch ist, dass wir hier auch direkt fünf PWM Lüfter anschließen und bequem über das Mainboard steuern können. Wir vergeben 8 von 10 Punkten und unsere Empfehlung.


Pro:
+ Gut verarbeitet
+ Design
+ Tolle RGB Beleuchtung
+ Geringer Installationsaufwand
+ RGB Controller sehr nützlich

Kontra:
– Kühlleistung
– Unter Last hörbar

HWI Award Einfache Empfehlung Klein



Wertung: 8/10
Produktseite
Preisvergleich

Die mobile Version verlassen
