Heute freuen wir uns, euch ein Low-Noise PC-Case vorstellen zu dürfen. Es handelt sich dabei um das Corsair Carbide 678C, welches mit einer Tempered-Glas-Seitentür ausgestattet ist. Es bietet einen Zweikammer-Aufbau, welcher euer System kühl hält und ausreichend Platz für bis zu neun Lüfter und vier Radiatoren bietet. Die ersten drei vorinstallierten 140mm Silent-Lüfter sind bereits an einem PWM-Repeater angeschlossen und bieten die Möglichkeit der Drehzahlsteuerung dank des 4-poligen PWM-Anschlusses. Das Besondere ist, dass das Case nicht für farbenfrohe RGB-Spektakel konstruiert wurde, sondern für hohe Performance und ruhige Laufleistung.

Keine Frage: Mit dem Carbide 678C erhaltet ihr ein Case, um euer Gaming- und Arbeitserlebnis zu optimieren. Wir berichten euch nun, was ihr von dem Case erwarten könnt und nehmen detaillierten Bezug auf folgende Punkte:

• Den modularen Aufbau
• Die Verarbeitung- und Materialqualität
• Die Konstruktion
• Die Lüfter, Lüftersteuerung sowie das Kühlpotential…
• … im Einklang mit der Lautstärkenreduzierung

Verpackung, Inhalt und technische Daten

Verpackung



Das Carbide 678C wird innerhalb eines braunen Kartons ausgeliefert. Auf der Front ist eine Abbildung des Cases illustriert, während die Rückseite den modularen Aufbau des Gehäuses im Detail zeigt. Selbstverständlich werden die einzelnen Komponenten der Mantelfläche und des Innenlebens als Features mehrsprachig benannt. Die Modellbezeichnung „Carbide 678C“ wird auf allen Seiten der Mantelfläche abgebildet.
Die Seiten der Caseverpackung geben die Maße vom Case grafisch wider und geben tabellarisch Auskunft über das Material, die möglichen Lüfterpositionen und -größen, einbaubare Motherboard Formfaktoren, Frontperipherie, und maximal mögliche Netzteilmaße.

Im Inneren ist das Gehäuse durch seitliche Styroporeinheiten fixiert und die Seitenscheibe aus gehärtetem Glas ist selbstverständlich mit einer Klebefolie überzogen. Ausgepackt dürfen wir schließlich den folgenden Anblick genießen:

Inhalt



Neben dem Gehäuse und der Bedienungsanleitung, befindet sich eine kleine Box im inneren des Cases, welches im Festplattentray befestigt ist. Darin befinden sich in mehreren kleinen Zipperbeuteln Schrauben und Kabelbinder.

Details



Die erste Momentaufnahme widmen wir dem Corsair Logo auf der Front des Cases. Die Segel des Dreimasters ragen im glitzernden Metallic-Look auf weißem Grund empor und bilden das erste elegante Detail des formschönen Cases. Das Design der Standfüße ist dem des Emblems nachempfunden und rundet die Eleganz im wahrsten Sinne des Wortes weiterhin ab. Beachtet außerdem das tolle Design und die Konstruktion der Fronttür vor den Frontlüftern.



Die Innenseite der Tür ist durch eine Dämmplatte akustisch isoliert worden. Da sie geräuschdämmend konstruiert ist, ist es notwendig, diese auch durch Magnete zu fixieren und somit störende Nebengeräusche zu unterbinden.

Hinter der Tür verbirgt sich ein Staubfilter und was uns sehr überrascht, auch wieder ein Tray für ein Disc-Laufwerk.

Alle Einzelteile der seitlichen Glaswand und des Scharniers sind hervorragend und höchst präzise verbaut, sowie im Auslieferungszustand durch eine Klebefolie vor Kratzern und Flecken geschützt. Darüber hinaus läuft die Beweglichkeit der Tür ohne Widerstand und der nachhaltige Verschluss der Tür ist durch zwei Magnete gewährleistet.



Das Case bietet für das Case-Top eine modulare Konstruktion, die es uns ermöglicht, schallisolierend zu arbeiten. Dafür Deckeln wir, wie auf dem Bild gezeigt das Case mit der Isolierplatte. Andererseits ist es uns möglich, es bei dem Staubfilter zu belassen, da auch in diesem Fall die Abluft ohne Einschränkungen gewährleistet wird. Selbstverständlich ist auch dieser Staubfilter magnetisch.

Zurück zur gläsernen Seitentür: Sie ist per se nicht schallisoliert, liegt jedoch perfekt an der Mantelfläche des Cases an und lässt Geräusche nur im hinteren Bereich des Cases vermehrt durch. Im Großen und Ganzen absorbiert auch sie austretenden Schall. Das Material einer Plexiglasscheibe würde bei hohen Lautstärken eher mitschwingen und sich negativ auf die Schallabsorption auswirken. Gehärtetes Glas absorbiert zwischen 18 bis 30 Prozent der einwirkenden Schwingungen, während Acrylglas nur bei einer Doppelverglasung effizienter funktioniert. Die Schalldämmplatten dienen zur Isolierung von Metallteilen gegen Luft- und Körperschall. Mit anderen Worten bedeutet dies, dass sie die Vibrationen der metallischen Mantelteile verringert werden und das „Dröhnen“ teilweise (bis zu 85% im Idealfall je nach Frequenz) geschmälert wird. Außerdem sind diese Platten bis zu 80°C hitzebeständig.



Nehmen wir den isolierenden Deckel ab, werden wir im Praxistest erkennen, dass sich die Lautstärkeemissionen erhöhen.



Kommen wir zu einigen Details, welche uns jetzt schon Bauchschmerzen bereiten:
Während die Aufteilung und das Design der Trays für HDDs extrem gut aussieht, sind wir von dem SSD-Tray auf der Rückseite sehr enttäuscht. Jedoch nicht, weil es schlecht verarbeitet oder konstruiert ist, ganz im Gegenteil, sondern weil sie im Zusammenspiel mit der Tiefe für das Kabelmanagement nicht in dreifacher Ausführung verwendbar ist. Während der Montage müssen wir uns gegen das SSD-Tray entscheiden, da wir mehr als eine SSD einbauen werden und uns das Netzteil (wie ihr es auch in den meisten Fällen vorfinden werdet) nur Flachbandkabel für die Stromversorgung zur Verfügung stellen. Somit fehlt uns die Bautiefe, drei SSDs in Reihe über ein Kabel anzuschließen. Ein schönes Kabelmanagement gestaltet sich als schwierig, jedoch nicht als unmöglich.



Wir arbeiten mit sehr vielen Kabelbindern, um die Kabelbündel so flach und aufgeräumt wie möglich zu installieren. Dazu liefert das Case sehr viele Möglichkeiten zur Fixierung. Schließlich müssen wir überprüfen, ob sich die Seitentür noch schließen lässt, denn die geringe Tiefe der hinteren Kammer und die zusätzliche Schalldämmplatte lassen uns nur 1,4 cm Spielraum an der engsten Stelle.



Aus den o.g. Gründen, verwenden wir die HDD-Trays für den Einbau der SSDs und müssen nur bei der Verkabelung dieser auf das Raumangebot des Carbides Acht geben. Die Anordnung der HDD-Trays kann sehr flexibel gehandhabt werden, dazu liegen bereits zwei Abdeckplatten bei. Da wir eine aktive Wasserkühlung verwenden und die Schläuche dem obersten HDD-Käfig zu sehr auf die Pelle rücken, versetzen wir das „störende“ Element einfach nach unten und unser Problem wurde schnell gelöst. Einen weiteren Käfig innerhalb des Netzteil-Chambers bauen wir aus, da wir den Platz für das Kabelmanagement und zusätzliche Lüfter benötigen werden.

Die Lüftersteuerung des Carbides ist im Grunde genommen ein PWM-Repeater, welcher als Eingangssignal seine Daten vom Mainboard erhält und diese auf alle angeschlossenen Lüfter anwendet. Wir verwenden zur Lüftersteuerung des Cases jedoch das von unserem Mainboard zur Verfügung gestellt Modul, mit welchem wir jeden einzelnen Lüfter abhängig von voreingestellten Temperaturwerten im Gehäuse oder der jeweiligen Hardwarekomponente ansteuern können. Die jeweiligen Testergebnisse veröffentlichen wir im Kapitel Praxis.

Die Unterseite des Cases ist selbstverständlich auch mit einem Staubfilter ausgestattet und bietet ausreichend Platz für bis zu zwei 120mm oder 140mm Lüfter.



Das Carbide bietet ausreichend Platz für bis zu sieben horizontale PCIe-Slots und darüber hinaus ermöglicht es den vertikalen Einbau einer Grafikkarte.

Zu guter Letzt zeigen wir euch eine Darstellung der Frontperipherie. Neben Power- und Reset-Button bietet das Carbide zwei herkömmliche USB-Anschlüsse, aber zugleich auch einen USB 3.1 Gen-2 Typ-C-Anschluss welcher eine bandbreitenstarke Datenübertragung von bis zu 10Gbit/s ermöglicht. Selbstverständlich bietet es auch eine dreipolige Klinkebuchse für Headsets.

Praxis

Kommen wir nun zum Praxistest des Cases und beginnen mit den wichtigsten Montagehinweisen, bevor wir unser Testsystem vorstellen und die Lautstärke und Temperaturentwicklung messen.

Montage



Nachdem wir das Case in seine Einzelteile zerlegt haben, beginnen wir mit dem Hardwareeinbau von Mainboard, Prozessor und Arbeitsspeicher. Die ATX-Aufteilung liegt bereits vor.

Als Nächstes demontieren wir die beiden 140mm Lüfter aus dem Frontbereich und verwenden diese für die Kühlung der CPU an unserem 280er Radiator am Case-Top. Dazu müssen wir einige Klemmen für die Befestigung der Fronttür lösen. Freundlicherweise hat uns Corsair drei ML120 PRO Lüfter zur Verfügung gestellt. Diese werden nun die Front des Cases schmücken und über die Lüftersteuerung separat geregelt.

Wie bereits erwähnt, entfernen wir das SSD-Tray auf der Rückseite und das HDD-Tray innerhalb des Netzteil-Chambers und verwenden für zwei SSDs ein HDD-Tray und für unsere HDD ein weiteres Tray und verkabeln diese. Schließlich muss das Case aufgeräumt werden und somit kümmern wir uns nun um das Kabelmanagement.



An einer Stelle haben wir eine kleine Lücke in der Kabelisolierung entdeckt. Damit können wir aber leben, da uns das Carbide viele Möglichkeiten und gummierte Kabeldurchführungen zur Verfügung stellt, um ein ansehnliches Bild zu hinterlassen. Letztendlich bauen wir die Grafikkarte ein und erhalten nun ein vollständiges und funktionsfähiges Case, das nun in den Praxistest einlaufen kann.

Testsystem

In unserem Testaufbau kommt ein Intel Core i7 6850K mit einer 280er Alphacool Eisbär Wasserkühlung auf einem Asus X99 Deluxe II zum Einsatz. Dem stellen wir 16 GB G.Skill TridentZ Arbeitsspeicher DDR4 @ 3.200 MHz zur Seite. Als Speicher dient eine Samsung 950 EVO M.2 SSD mit 512 GB. Das Netzteil ist ein Enermax NitroX mit einer Leistung von 700 Watt. Bei der Grafikkarte setzen wir auf eine Asus GeForce GTX 1070 Strix OC. Über das Mainboard werden die Drehzahlen der Lüfter weitergegeben, sodass wir sie auch über das Mainboard einstellen können.

Temperaturen & Lautstärke

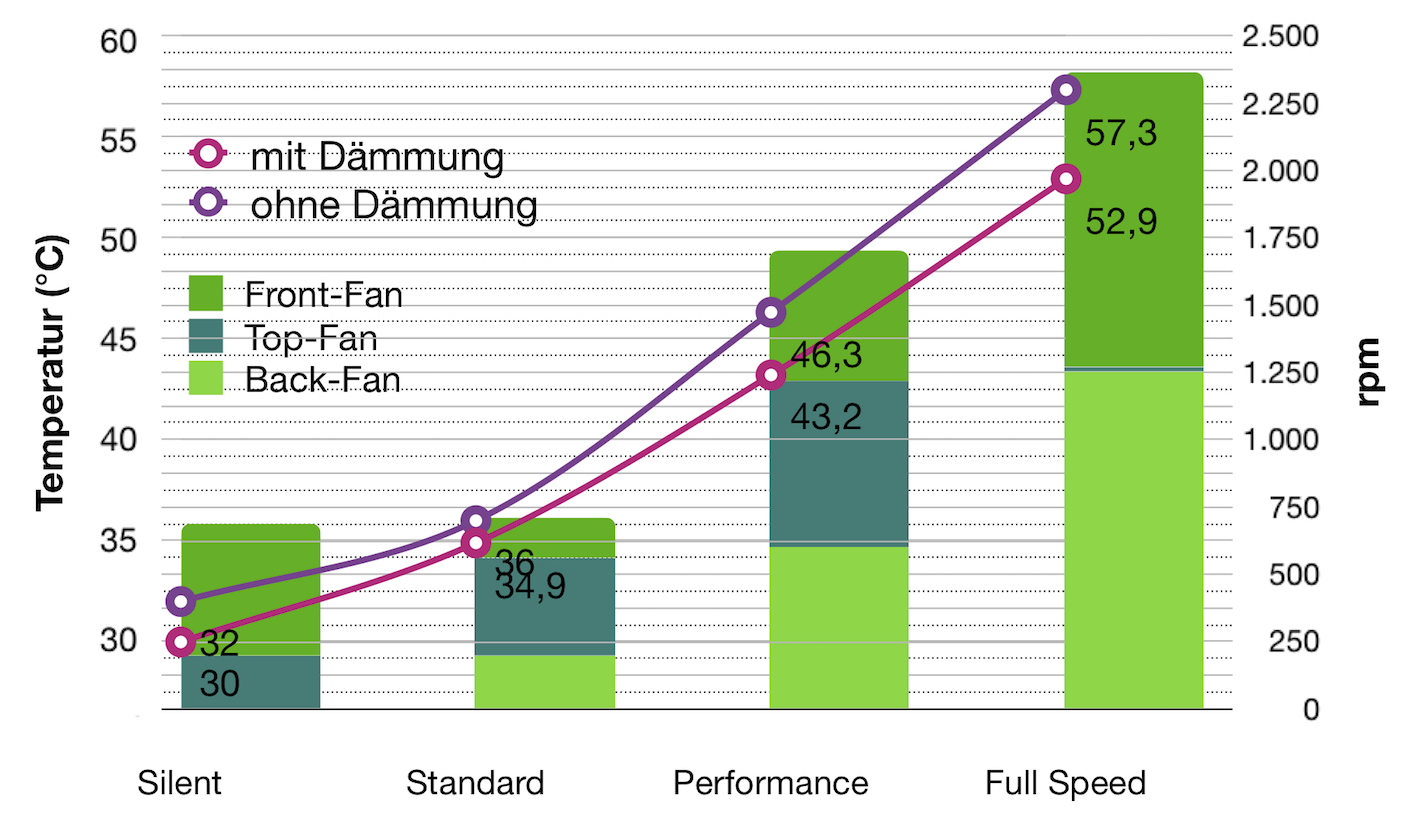

Da wir die Drehzahlen der Lüfter manuell einstellen können, benötigen wir keine reellen Szenarien wie „Idle“, „Gaming“ oder „Vollast“. Stattdessen arbeiten wir konkret mit vier Lüfterprofilen, wobei wir Werte zwischen 200rpm und 2360rpm gegenüberstellen und die Lautstärkeentwicklungen dieser Settings zwischen offenem und geschlossenem Case messen. Aus diesen Datensätzen können wir den Absorptionsfaktor der schallisolierenden Elemente bestimmen. Dabei messen wir aus einer Entfernung von nur 30cm diagonal zum Case.





Wertung: 7,9/10
