CHIEFTEC stellt neue Netzteile der ATMOS Series vor

CHIEFTEC, ein bekannter Hersteller von Netzteil und Computergehäusen stellt mit dem ATMOS eine neue Netzteil Serie vor. Netzteile dieser Serie verfügen über eine 80PLUS GOLD-Zertifizierung und hochwertige japanische Kondensatoren, welche eine hohe Zuverlässigkeit gewährleisten sollen.

Eine Besonderheit der ATMOS-Netzteile bildet ein leistungsstarker 135-mm FDB-Lüfter, der für eine fortschrittliche Wärmeabfuhr sorgen sollte. Eine optimierte Lüfterkurve soll dabei eine hohe Leistung bei minimaler Geräuschentwicklung sorgen. Damit eignet sich die ATMOS Serie sowohl für Gaming-Enthusiasten als auch für professionelle Anwendungen, bei denen eine zuverlässige Stromversorgung entscheidend ist.


Ein beeindruckendes Feature der CHIEFTEC ATMOS Serie ist der nahezu geräuschlose Betrieb im Null-RPM ECO Modus. Hier schaltet sich der Lüfter bei geringer Last ab und dreht nur bei hoher Last auf, was nicht nur die Lautstärke reduziert, sondern auch den Energieverbrauch minimiert.

Die ATMOS Serie wurde nach dem neuesten ATX-3.0-Standard entwickelt und unterstützt einen nativen PCI-E-Gen5-Anschluss mit einer Leistung von 600 Watt. Damit ist sie perfekt geeignet für die neuesten Grafikkarten der 4000er-Serie und gewährleistet eine stabile und zuverlässige Stromversorgung.

Das technische Design der ATMOS-Serie setzt auf Innovation. Ein SRC-Vollbrückenwandler mit DC-zu-DC-Technologie sorgt für eine effiziente Energieumwandlung. Die vollständige Modularität ermöglicht zudem einen einfachen Zugang zu den Kabeln und ein sauberes Kabelmanagement, was den Einbau und die Konfiguration des Netzteils deutlich vereinfacht.


Mehr Informationen findet ihr auf der Seite der HERSTELLERS
Verfügbar ab etwa Mitte Oktober 2023

Kategorien
Der Tag im Überblick: Alle Meldungen Im Fokus

Thermaltake präsentiert neue Leistungsmonster im winterlichen Gewand: Toughpower GF3 1200W & GF A3 850W/1050W Snow Edition

Thermaltake hat seine neuesten Netzteile, das Toughpower GF3 1200W und das GF A3 850W/1050W, in der atemberaubenden Snow Edition vorgestellt. Diese hochmodernen Netzteile sind nicht nur auf höchste Leistung und Effizienz ausgelegt, sondern beeindrucken auch mit ihrem einzigartigen winterlichen Design, das PC-Enthusiasten und Moddern gleichermaßen gefallen dürfte.

Die Toughpower GF3 1200W & GF A3 850W/1050W Snow Edition Netzteile bieten eine erstklassige Energieeffizienz, die den Anforderungen moderner Hochleistungs-PCs gerecht wird. Mit 80 PLUS Gold Zertifizierung gewährleisten sie eine optimale Stromausnutzung. Egal ob Gaming, Content-Erstellung oder anspruchsvolle professionelle Anwendungen – diese Netzteile bieten die benötigte Leistung, um selbst den höchsten Anforderungen gerecht zu werden.

Was jedoch die Toughpower GF3 1200W & GF A3 850W/1050W Snow Edition wirklich von anderen Netzteilen abhebt, ist das Design. Inspiriert von winterlichen Landschaften, wurde die Snow Edition in einem blendenden Weiß mit subtilen blauen Akzenten gestaltet, die an schimmernden Schnee und klirrende Kälte erinnern. Dieses Design verleiht jedem PC-Gehäuse eine eindrucksvolle Ästhetik und ermöglicht es den Nutzern, ihre Hardware auf eine neue Weise zu präsentieren.

Die Toughpower GF3 1200W & GF A3 850W/1050W Snow Edition Netzteile sind mit hochwertigen Komponenten ausgestattet, darunter japanische Kondensatoren, die eine langanhaltende Zuverlässigkeit und Stabilität gewährleisten. Die vollständig modularen Kabel erleichtern die Installation und ermöglichen eine aufgeräumte Kabelführung im Gehäuse.

Das Toughpower GF A3 850W/1050W Snow erfüllt die ATX 3.0-Spezifikationen von Intel und verfügt über einen nativen PCIe Gen 5.0-Anschluss, der die neueste Hardware mit Strom versorgt.

Mit der Einführung der Snow Edition setzt Thermaltake erneut ein Zeichen in der Welt der PC-Hardware und bietet Enthusiasten und Moddern die Möglichkeit, ihre Systeme nicht nur leistungsstark, sondern auch ästhetisch ansprechend zu gestalten. Die Toughpower GF3 1200W & GF A3 850W/1050W Snow Edition Netzteile sind ab sofort erhältlich.


GF A3 850W Snow: Toughpower GF A3 Snow 850W – TT Premium Edition
GF A3 1050W Snow: Toughpower GF A3 Snow 1050W – TT Premium Edition
GF3 1200W Snow: Toughpower GF3 Snow 1200W – TT Premium Edition

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Komponenten Netzteile

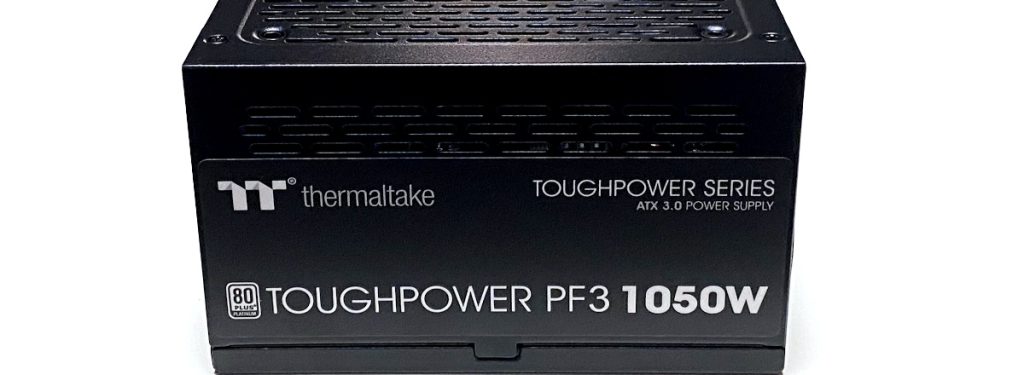

Thermaltake TOUGHPOWER PF3 1050W in der Vorstellung

Heute möchten wir euch das TOUGHPOWER PF3 1050W aus dem Hause Thermaltake vorstellen. Durch die in den letzten Jahren im Highend-Bereich gestiegene Leistungsaufnahme der Komponenten ist es wichtig, die Komponenten auch mit der ausreichenden Leistung zu versorgen. Dabei sollte aber auch darauf geachtet werden, dass das Netzteil genug Leistung zur Verfügung stellen kann und auch eine dementsprechende Leistungszertifizierung besitzt. Denn so kann auch zusätzlich im Betrieb noch Geld gespart werden, weil das Netzteil weniger Energie in Wärme (Verlustleistung) umwandelt. Das TOUGHPOWER PF3 1050W besitzt eine 80-Plus-Platinum Zertifizierung und bietet so einen sehr hohen Wirkungsgrad. Außerdem ist das PF3 1050W auch mit einem nativen PCIe 5.0 16-Pin Anschluss (12VHPWR) ausgestattet, um auch Nvidia Grafikkarten der neusten Generation direkt anschließen zu können. Was das PF3 1050W noch alles bietet, erfahrt ihr weiter unten.

Thermaltake bietet das TOUGHPOWER PF3 außerdem noch in den Leistungsklassen 750W, 850W und 1200W an. Alle Netzteile der Serie sind 80-Plus-Platinum zertifiziert.



Verpackung, Inhalt, Daten

Verpackung



Die Vorderseite der in Schwarz gehaltenen Kartonage zeigt akzentuiert von einem breiten grauen Streifen eine große Abbildung des TOUGHPOWER PF3 1050W. Zusätzlich ist in großen schwarzen Lettern die Produktbezeichnung, die Nennleistung, die Zertifizierung sowie der Hinweis, das es sich um ein voll modulares Netzteil handelt, zu sehen. Im unteren Bereich werden die besonderen technischen Features glänzend hervorgehoben. Auf der Rückseite links informiert der Karton noch genauer über die vorhandenen Features in schriftlicher Form und Diagrammen. Rechts daneben sind die Anschlussmöglichkeiten mit kleinen Bildern und ein Typenschild mit den Ausgangsspezifikationen abgebildet.



Inhalt



Neben dem TOUGHPOWER PF3 1050W befindet sich noch folgendes im Lieferumfang:

  • 1x Kabeltransportbeutel
  • 1x 24-Pin ATX Main Power – Länge 600 mm
  • 2x 4+4 ATX 12 V – Länge 650 mm
  • 2x PCIe (6+2-Pin) – Länge 500 + 150 mm
  • 1x PCIe (6+2-Pin) – Länge 500 mm
  • 1x PCIe 12+4-Pin (12VHPWR) – Länge 600 mm
  • 3x SATA – Länge 500 + 150 + 150 + 150 mm
  • 1x Peripheral (4-Pin Molex) – Länge 500 + 150 + 150 + 150 mm
  • 1x FDD Adapter – Länge 150 mm
  • 1x Kaltgerätestecker
  • 4x Schrauben zur Montage
  • 4x Kabelbinder
  • Anleitung
  • Garantiehinweise



Daten

Technische Daten – Thermaltake TOUGHPOWER PF3 1050W
Modell TPD-1050AH2FKP
Maße (L x B x H) 140 x 150 x 86 mm
Farbe Schwarz
ATX Spezifikation ATX 3.0-Spezifikation
Maximale Ausgangsleistung (Kombiniert) 1050 W
Power Factor Correction Active PFC
Power Good Signal 100 – 250 msec
Hold Up Time > 17 msec
Eingangsspannung 100 – 240 V
Frequenz 50 – 60 Hz
Eingangsstrom 15 A (Max)
Effizienz 80 PLUS® Platinum @115V (Eingangsseitig)
Betriebstemperatur 0 °C – +40 °C
Kühlung Ja / 12 cm FDB Fan
Ausgangsspannungen (V) / Belastung (A) + 3,3 V / 20 A
+5 V / 20 A
+12 V / 87,5 A
-12 V / 0,3 A
+5 VSB / 15 W
Ausgangsleistung W (Max) +3,3 V / +5 V = 100 W
+12 V = 1050 W
-12 V = 3,6 W
+5 VSB = 15 W
Kombiniert 1050 W
Anschlüsse 1x ATX 24-Pin
2x 4+4-Pin ATX
12x SATA
5x PCIe 6+2-Pin
1x PCIe 12+4-Pin
4x 4-Pin Molex
1x Floppy Disk
MTBF 100,000h (Minimum)
Sicherheitszulassung CE/FCC/UKCA/ICES/LVD/TUV/cTUVus/CB/CCC/BSMI
Besonderheiten Smart Zero Fan
Nativer 16-Pin PCIe 5.0 12VHPWR
Garantie 10 Jahre


Das TOUGHPOWER PF3 1050W besitzt alle Gängigen Schutzschaltungen zum Schutz der Hardware:

  • Überspannungsschutz – OVP
  • Unterspannungsschutz – UVP
  • Überstromschutz – OCP
  • Schutz vor Kurzschluss – SCP
  • Übertemperaturschutz – OTP
  • Überlastungsschutz – OPP



Details

Außen



Mit den Abmessungen von 140 x 150 mm ist das 1050W Kraftwerk von Thermaltake sehr kompakt. Das aus Stahlblech gefertigte Gehäuse besitzt eine schwarze Lackierung. Auf der Oberseite sind Lüftungsschlitze eingearbeitet, darunter ist ein 120 mm Lüfter zu sehen, der im Betrieb für die Zufuhr von Frischluft sorgt. Mittig ist noch ein schwarzer Aufkleber mit dem Thermaltake-Logo untergebracht. Ein Typenschild auf der Unterseite zeigt alle Leistungsdaten im Überblick.




Auf der rechten und linken Seite sind im oberen Bereich weitere Lüftungsschlitze vorhanden. Den Rest der Fläche nimmt ein großer schwarzer Aufkleber ein, auf dem die Produktbezeichnung, die Zertifizierung, das Hersteller-Logo und der Hinweis ATX 3.0 Power Supply in weißer Schrift zu sehen.




Die Rückseite ist fast auf der gesamten Fläche mit Luftschlitzen versehen, damit ausreichend warme Luft aus dem Gehäuse gedrückt wird. Außerdem ist hier der Kaltgeräte-Anschluss und daneben der Ein-/Aus-Schalter untergebracht. Ein weiterer Schalter mit der Bezeichnung “Smart Zero Fan“ ist hier ebenfalls vorhanden, über den sich die Lüftergeschwindigkeit anpassen lässt, um das Lüftergeräusch im Betrieb zu minimieren. Dabei startet der Lüfter erst ab einer Last von 40 % und regelt dann die Drehzahl lastabhängig.




Auf der Vorderseite befinden sich alle Anschlüsse in Form von Buchsen mit Verpolungsschutz in zwei Reihen. Auch hier ist ein schwarzer Aufkleber mit einem Thermaltake-Logo angebracht.
Folgende Anschlüsse werden geboten:

  • 1x 24-Pin ATX
  • 5x 6+2-Pin CPU (4+4-Pin 12 V CPU) / PCIe
  • 1x 12+4-PCIe (Max. 600W) GPU
  • 4x Peripheral / SATA



Kabel



Alle Standard-Anschlusskabel sind als Flachkabel (Low-profile) ausgeführt, um ein gutes Kabelmanagement zu ermöglichen und gleichzeitig den Airflow nicht zu beeinflussen. Da das TOUGHPOWER PF3 einen nativen PCIe 5.0 Anschluss bietet, liegt auch ein Kabel mit einem 12VHPWR-Stecker dem Lieferumfang bei, dieses ist aber ein Rundkabel und ist mit einem schwarzen Mesh versehen. So können auch die neuen Nvidia-Grafikkarten der 4000er Serie ohne Adapter direkt angeschlossen werden.



Innen



Ein Blick ins Innere zeigt uns die schwarze Platine mit den verbauten elektronischen Komponenten. Hier kommen hochwertige Bauteile wie z. B. japanische Elektrolyt- und Polymer-Kondensatoren, die bis 105 °C temperaturstabil arbeiten, zum Einsatz. Auch alle Leistungstreiber wurden mit großen Kühlkörpern versehen und so angeordnet, dass sie gut im Luftstrom stehen, damit die erzeugte Wärme gut aus dem Netzteil abgeleitet werden kann. Unter dem Deckel befindet sich ein schwarzer 120 mm Lüfter von Thermaltake mit der Bezeichnung TT1225 und einer Stromaufnahme von 300 mA.

Um einen stabilen Betrieb zu gewährleisten, sind alle Restwelligkeiten (+12 V, +5 V, +3,3 V) niedriger als 30 mV (Intel-Standard 50 mV). Außerdem ist die Spannungsregelung der Hauptschienen mit ±2 % ebenfalls deutlich strenger ausgelegt. Durch den Einsatz des LLC- und DC-zu DC-Schaltungsdesigns besitzt die + 12 V Schiene zudem eine verbesserte Spannungsregelung. Mit einer Hold-UP-Time von mindestens 17 ms bei 100 % Auslastung wird vermieden, dass das System im Falle einer kurzen Stromschwankung abschaltet oder neu startet.



Praxis

Testsystem
Gehäuse Lian Li Odyssey X
CPU AMD Ryzen 9 5900X
Mainboard MSI MEG X570 Unify
Kühlung Alphacool Eisbaer Pro AURORA 360
Arbeitsspeicher 16 GB G.Skill Trident Z Royal Elite 3600 CL14
Grafikkarte KFA2 RTX 3080 Ti SG
SSD/HDD Crucial P5 2 TB / WD Black 3 TB
Sonstiges Top: 3x be quiet! Light Wings 120 mm
Front: 3x InWin Luna 120 mm
Farbwerk360
Lian Li Strimer V2 24-Pin + 2x 8-Pin




Der Einbau in unser Testsystem ist dank der kompakten Bauform und modularen Aufbau schnell erledigt. Wir setzen das TOUGHPOWER Netzteil ins Gehäuse und verschrauben es mit den vier Schrauben aus dem Lieferumfang. Dann schließen wir die benötigten Kabelstränge an und erstellen ein sauberes Kabelmanagement. Die flachen Kabel lassen sich dabei gut verlegen und bieten auch die passende Länge, um die Hardware ebenso in großen Gehäusen gut anschließen zu können.






Um zu überprüfen, ob auch alle Spannungen stabil zur Verfügung stehen, betrachten wir die Spannungen im Idle und beim Gaming. Dafür verwenden wir die Software HWInfo. Wir starten unser Testsystem und ermitteln zunächst die Lastaufnahme im Idle, unser System verbraucht hier 137 W. Um zu ermitteln, wie viel Watt wir unter Last benötigen, starten wir das Game Dead Space Remake. Die Frostbyte Engine skaliert sehr gut mit CPU und GPU, hier gönnt sich unser System 572 W. Alle Spannungen bewegen sich während unserer Tests im Normbereich, auch bei der Lüfterlautstärke und Wärmeentwicklung zeigt sich das TOUGHPOWER PF3 1050 W von seiner besten Seite. Wir können den Lüfter zu keiner Zeit aus unserem Gehäuse heraushören.



Fazit

Das THERMALTAKE TOUGHPOWER PF3 1050W bietet viel Leistung, eine hohe Energieeffizienz und gleichzeitig eine kompakte Bauform. Auch der Lüfter arbeitet mit der integrierten Smart Zero Fan Technologie angenehm leise. Für die ausreichend langen Kabel stellt selbst der Einbau in großen Gehäusen kein Problem dar. Durch die native PCIe 5.0 Unterstützung und dem beiliegenden Kabel kann auch eine NVIDIA-Grafikkarte der neusten Generation mit 12VHPWR-Anschluss direkt angeschlossen werden. Derzeitig ist das THERMALTAKE TOUGHPOWER PF3 1050W ab ca. 220 € im Preisvergleich gelistet. Wir vergeben für das Gesamtpaket unseren Spitzenklasse-Award.

Pro:
+ Hohe Nennleistung
+ Kompakte Bauform
+ Voll Modular
+ 80-Plus-Platinum Zertifizierung
+ Nativer PCIe 5.0 Anschluss
+ Smart Zero Fan Technologie
+ Leiser Lüfter
+ 10 Jahre Garantie

Kontra:
– N/A


Herstellerseite

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Komponenten Netzteile

Antec Signature Titanium 1000 W im Test

Antec Signature Titanium 1000 W im Test

Es ist kein Geheimnis, dass die meisten PC-Käufer und Schrauber eher auf die Leistung der Grafikkarte, des Prozessors oder ihrer Festplatten achten, bevor sie dem Netzteil einen präzisen Blick zuwenden. Dies wäre aber ratsam, denn immerhin lässt sich bei einem hochwertigen und effizienten Netzteil bares Geld sparen. Eines dieser Netzteile hört auf den Namen Antec Signature Titanium 1000 W und stammt aus dem Hause Antec. Die Spitzeneffizienz soll 94% bei einer 50-prozentigen Last betragen. Das Netzteil verspricht eine leise, effiziente und hochwertige Energieversorgung. Einen absoluten Mehrwert bietet das OC-Link Feature, dass es uns ermöglicht, zwei Netzteile synchronisiert zu betreiben.

Antecs Signature Produktlinie umfasst darüber hinaus auch ein 1300 W Platinum und ein 1000 W Platinum Netzteil. Unser Testsample stellt somit Antecs Spitzenklasse-Modell dar und ist derzeit für knapp 288 € zu haben.



Verpackung, Inhalt, Daten

Verpackung

Antec Signature Titanium 1000 W

Auf der Vorderseite der Verpackung des Antec Signature erkennen wir auf schwarzem Hintergrund das vollmodulare Netzteil. Darunter befinden sich die Typenbezeichnung und die maximale Leistung von 1000 Watt. Die Rückseite hält für uns die wichtigsten technischen Daten und Features bereit und illustriert beispielsweise die Outputs der verschiedenen Stromleitungen an der Seite der Verpackung und die dazugehörige Stromstärke. Im kombinierten Singlerail-Betrieb leistet das Netzteil bis zu 83 Ampere.



Inhalt



Nach dem Öffnen der Verpackung erkennen wir sofort das Netzteil, welches durch Luftpolsterfolie gut gegen Stöße geschützt ist. Ferner erkennen wir die zum Netzteil gehörigen Kabel und den Kaltgerätestecker. Der Lieferumfang beschränkt sich bei diesem modularen Netzteil auf die folgenden Zubehörteile und Kabel:


Hinzu kommen Kabelbinder, User-Guide, drei Klettstreifen und vier passende Schrauben.



Daten

Antec Signature 1000 Titanium Allgemeines
Dauerleistung 1000 W
Zertifizierung
80 Plus Titanium​
ATX Standard Version 2.52
Modular​
 Ja
Lüftergröße 120 mm
Nennspannung (Vac)
Netzfrequenz (Hz)
Nennstrom (A)
100 – 240 (Vac)​
47- 63 Hz
13 / 6,5 A
Anschlüsse 1 x MB 24(20 + 4) Pin
2 x 8(4 + 4) Pin EPS 12V
8 x 8(6 + 2) Pin PCI-E
16 x SATA
5 x Molex
1 x FDD
Garantie 10 Jahre
Preis [atkp template=’72014′ ids=’72860′][/atkp]



Antec Signature 1000 Titanium Ausgangsdaten
12V Leitungen 1
+3.3 V
25 A​
+5 V 25 A
+12 V​
 83 A
-12 V
0,3 A​
+5 VSB 3 A
Max. Gesamtleistung 1000 W
Max. Gesamtleistung 3,3 V + 5 V 125 W
80 Plus Zertifikat
Effizienz bei 115 V 10 % Last
Effizienz bei 115 V 20 % Last
Effizienz bei 115 V 50 % Last
Effizienz bei 115 V 100 % Last		 Titanium
90%
92%
94%
90%



Antec Signature 1000 Titanium Sicherheit
OCP Ja
OVP
Ja​
UVP Ja
SCP​
 Ja
OTP Ja
OPP
Ja​
SIP Ja
NLO Ja



Details


Antec Signature Titanium 1000 W Antec Signature Titanium 1000 W

Auf der Oberseite des Antec Signature Titanium Netzteils erkennen wir, wie bei jedem Netzteil üblich, einen großen FDB 135 mm Lüfter, der über einen „ZERO RPM MODE“ verfügt. So kann bei niedrigen Lasten bis ca. 350 W die Lüfterdrehzahl minimiert werden, was für einen extrem leisen Betrieb sorgt.




Uns stehen insgesamt die folgenden Stecker zur Verfügung

  • 1 x 24-Pin Mainboardanschluss
  • 2 x 8 (4+4) Pin ATX 12V / EPS 12V CPU-Anschluss
  • 6 x 8 (6+2) Pin PCI-E-Anschluss
  • 6 x SATA-Anschluss
  • 1 x OC Link






Alle Kabel bis auf den 24-Pin Mainboard-Anschluss sind in flacher Ausführung gefertigt und nicht gesleeved, wobei das Mainboardkabel eine Ausnahme bildet.




Wie auch bei anderen Netzteilen üblich, wird auch das Antec Signature Titanium Netzteil durch eine Input/Output-Tabelle auf dem Typenschild ergänzt.




Wir öffnen nun das Antec Signature Titanium 1000 Netzteil, um einen Blick ins Innere zu illustrieren. Bei dem eingebauten Lüfter handelt es sich um keinen Lüfter aus dem herkömmlichen Produktsegment, liefert jedoch ausreichend Umdrehungen, um den Leistungsanforderungen gerecht zu werden und dabei einen leisen Betrieb zu gewährleisten. Im Gegensatz zu einigen Konkurrenzprodukten weist das Netzteil eine Größe von 135 mm anstatt 120 mm auf.




Direkt auf den Netzeingang folgt ein aus kleineren Spulen und Kondensatoren aufgebauter Filter, der verhindert, dass die von den Schaltreglern verwendeten hohen Frequenzen als Störung in das Stromnetz zurück koppeln. Direkt daneben sitzt ein sehr hochwertiger LLC-Gleichrichter, welcher auch für Servernetzteile verwendet wird, der aus den 230 Volt Wechselspannung eine pulsierende Gleichspannung erzeugt. Bei diesen hohen Spannungen benötigt das Netzteil einen passiven Kühlkörper. Die einzelne große Spule ist Teil der DC-DC-Topologie. Sie sorgt dafür, dass die beiden Zwischenkreiskondensatoren mit Strom geladen werden. Im Ergebnis steht eine saubere Gleichspannung.

Die hochwertigen japanischen Kondensatoren in den Ausführungen 820 uF und 470 uF von Nichicon sind Teil des Hauptnetzteils und transformieren die Ströme aus den Zwischenkreiskondensatoren auf die vom PC benötigten Spannungen herunter. Die kleineren, passiv gekühlten Kondensatoren erledigen die gleiche Aufgabe für den Betrieb im Stand-by und sorgen für einen low ripple-Betrieb, was die Performance des Gesamtsystems steigert und maßgeblich stabilisiert. Innerhalb der Platine im Output-Bereich werden diverse Kondensatoren verwendet, um die hochfrequenten, pulsierenden Spannungen wieder in stabile Gleichspannungen wandeln.

Insgesamt ist das Innere des Antec Signature Titanium Netzteil sehr aufgeräumt und man kann sehr gut die einzelnen, sehr hochwertigen Teilkomponenten erkennen.



Praxis

Allgemein

Um das System komplett auszulasten, nutzen wir verschiedene Programme und lassen sie teilweise simultan laufen:

  • Cinebench zur CPU-Auslastung
  • Heaven 4.0 zur GPU-Auslastung
  • Atto Diskbenchmark zur Auslastung aller Speicherquellen

Anschließend dokumentieren wir mittels HWiNFO64 v7, die anliegenden Spannungs-, Leistungs- und Temperaturwerte des Mainboards, der CPU und der GPU.

Unser Testsystem besteht dabei aus den folgenden Komponenten:

Testsystem
Mainboard MAG Z690 Carbon WIFI DDR5
Prozessor Intel Core i7 12700 K @ 5 GHz
Arbeitsspeicher 2x 16 GB G.Skill TridentZ @ 5200 MHz
Speicher Samsung 980 Pro NVME
Grafikkarte Inno4d GeForce RTX 3070 Ti
CPU Kühler Corsair H170i Elite LCD
Gehäuse Corsair 678 Carbide
Lüfter 5x ML140-mm-Premium-PWM-Lüfter
3x ML120-mm-Premium-PWM-Lüfter

Unser Testsystem besteht aus einem Intel Core i7 12700K sowie einem MSI MAG Z690 Carbon WIFI DDR 5 Mainboard. Außerdem sind eine Inno4d GeForce RTX 3070 Ti, sowie 32 GB Arbeitsspeicher und eine Samsung 980 Pro mit 1 TB Speicher verbaut. Dabei haben wir die CPU auf eine Ratio von +2 auf allen P- und E-Cores übertaktet.



Leistungsaufnahme und Spannung des Mainboards

Im Idle läuft das Mainboard mit einer exakten Spannung von 12 Volt, während sich in unseren Benchmarks die Spannung auf 12,168 Volt anhob, wobei die PC-Temperatur einen Wert von 52 °C erreichte. Da unser Case hervorragend gekühlt ist, wurde das System nie heißer als 43 °C.



Leistungsaufnahme und Spannung der CPU

Nachdem wir die CPU mehrfach mit Cinebench und CPU-Z belastet haben, ergaben sich Spannungen im Bereich von 1,210 Volt im Idle und 1,345 Volt im Benchmark. Dabei konsumierte Sie eine Leistung von bis zu 197 Watt im Stresstest und 23,6 Watt im Idle. Der Prozessor wurde nie heißer als 74 °C im Benchmark und verblieb im Idle bei kühlen 29 °C.



Leistungsaufnahme und Spannung der GPU

Da unsere RTX 3070 Ti hart im Nehmen ist, haben wir neben dem Heaven Benchmark auch einen Firestrike Benchmark durchgeführt. Bei einer Temperatur von 69 °C und einer Speichertemperatur von 72 °C verbrauchte sie in der Spitze 283 Watt bei einer anliegenden Spannung von 12,038 V bzw. 12,046 V auf beiden +12-V-Outputs. Im Idle behielt die GPU einen kühlen Kopf und erreichte eine Temperatur von knapp 27 °C bzw. 32 °C. Dabei hatte sie eine Leistungsaufnahme von 10 Watt und eine anliegende Eingangsspannung von 11,817 V bzw. 11,814 V.



Lautstärke

Im Lautstärketest ist das Antec Signature Titanium 1000 W Netzteil zu keiner Zeit zu hören. Da unser System hervorragend mit acht Lüftern ausgestattet ist, fällt dies ohnehin nicht mehr ins Gewicht.



Fazit

Das Antec Signature Titanium 1000 Netzteil ist derzeit zu einem angemessenen Preis erhältlich und besitzt eine zehnjährige Garantie und eine üppige Ausstattung. Zudem ist das Netzteil nicht hörbar und bietet uns eine konstante Spannungsversorgung über jegliche Anwendungen hinweg. Die unterschiedlichen Anwendungsszenarien haben keine Schwächen offengelegt. Somit ist das Antec Signature Titanium 1000 eine gute Empfehlung für jeden, der sorgenfrei übertakten möchte und wert auf alle gängigen Sicherheitsmechanismen legt. Dabei ist das Netzteil vollmodular, was den Kabelsalat minimiert und somit für einen besseren Airflow sorgt.


Pro:
+ Effizienz 80%+ Titanium
+ Hohe Anzahl Stecker
+ Stabilität
+ Geringe bis gar keine Lautstärke
+ Hochwertige Bauteile
+ Hohe Leistungsreserven

Kontra:
– N.V.




Herstellerseite
Preisvergleich

Bei den mit (*) markierten Links handelt es sich um Affiliate-Links

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Netzteile

be quiet! Dark Power 13 im Test

be quiet! Dark Power 13 im Test

Der deutsche Premium-Markenhersteller von Netzteilen, Gehäusen, Kühlern und Lüftern für Desktop-PCs schickt eine neue Reihe Netzteile ins Rennen – die be quiet DARK POWER 13 Reihe. Mit 20 Jahren Erfahrung bringt die Firma nahezu unhörbare Produkte mit Weltklasse-Niveau an den Verbraucher. Mittlerweile ist das die 8. Generation. In diesem Test nehmen wir das be quiet DARK POWER 13 750W genau unter die Lupe, welches mit einem 80 PLUS Titanium Label zertifiziert ist. Diese neue Serie erfüllt alle ATX 3.0-Sepzifikationen und ist somit kompatibel mit den PCIe 5.0 GPUs und GPUs mit PCIe 6+2-Anschlüssen. Obendrauf sind die patentierten, rahmenlosen Silent-Wings und ein feinmaschiges Lüftergitter mit trichterförmigen Lufteinlass mit dabei. Im folgenden Review schauen wir uns das Modell genauer an.



Verpackung, Inhalt, Daten

Verpackung



Die Verpackung kommt in einem dunklen Design, bei der auf der oberen Seite das DARK POWER 13 im Profil abgebildet ist. Das Firmenlogo ist rechts oben und die Modellbezeichnung mittig unten abgedruckt. Die 80 PLUS Zertifizierung ist auf Ober- und Unterseite zu finden, wobei die untere Seite eine kurze Firmenbeschreibung mit einer Tabelle mit technischen Daten enthält.



Inhalt



Innerhalb der Verpackung befindet sich links ein Karton mit der Aufschrift „be quiet! Dark Power 13“ und rechts eine Schaumstoffabdeckung. Der schwarze Karton beherbergt die modularen Anschlussleitungen, Schrauben, Kabelbinder, Klettverschlüsse und den Overclocking Kippschalter. Unter dem Schaumstoff verbirgt sich das Dark Power 13 mit einem Entfeuchtungspäckchen.



Daten

be quiet! DARK POWER 13​

Dauerleistung 750 W
Spitzenleistung 850 W
Zertifizierung 80-PLUS-Titanium
Abmessungen ohne Kabel 175 x 150 x 86 mm
Lüfter be quiet! Silent Wings
Lüftergröße 135 mm
Max. Lüfterdrehzahl 2100 U/min
Formfaktor 3.0
Formfaktor EPS 12V 2.92
Gewicht 1,96 kg
ATX Standard 3.0
Modular Ja
Stromstärken
+3,3V
+5V
+12V1
+12V2
+12V3
+12V4
+12V
+5Vsb
22 A
22 A
25 A
25 A
30 A
30 A
0,5 A
3 A
Anschlüsse:
ATX-Mainboard (20+4-pin)
P8 (CPU)
P4+4 (CPU)
12VHPWR
PCIe 6+2-pin (GPU)
PATA
SATA
1
1
1
1
4
3
12
Garantie 10 Jahre
dB(A) bei 10% Last
dB(A) bei 20% Last
dB(A) bei 50% Last
dB(A) bei 100% Last		 7,9
8,5
9
18,8



Details



Es sind folgende Leitungen mit den zugehörigen Längen enthalten:

be quiet! Dark Power 13 – Leitungen​
Länge​
1 x Mainboard (20/24-Pin) 600 mm
1 x 12V P8 / 2 x P4 – connector 700 mm
1 x 12 V P8 – connector 700 mm
1 x PCIe 5.0 (12VHPWR) 600 mm
4 x PCIe (6+2-pin) 600 mm
1 x 2 x S-ATA + 2 x HDD 600 mm + 3 x 150 mm
2 x 3 x S-ATA 600 mm + 2 x 150 mm
1 x 4 x S-ATA 600 mm + 3 x 150 mm
1 x Overclocking key Blende 600 mm
1 x Kaltgerätestecker 1,5 m




Der PCIe 5.0 (12VHPWR) Stecker bietet einen 12+4-Pin Anschluss für PCIe 5.0 Grafikkarten nach dem neuesten ATX-Standard. Die Leitung ist für eine Leistung bis zu 450 W ausgelegt. Hiermit wird der Adapterstecker von 2 x 6-Pin auf 12-Pin eingespart und spendet eine cleane Optik innerhalb des Towers. Alternativ sind aber vier Kabel PCIe (6+2-Pin) für einen klassischen Anschluss enthalten. Alle Leitungen sind mit einer angenehmen Sleeve-Ummantelung ausgestattet und in schwarz gehalten.



Außenansicht



Bei dem be quiet! Dark Power 13 handelt es sich um ein Netzteil im ATX-Formfaktor und weist eine Größe von 175 x 150 x 86 mm auf. Es lässt sich in jedes herkömmliche ATX-Gehäuse einbauen und nach Bedarf mit den beiliegenden Handschrauben für eine werkzeuglose Montage fixieren. Der trichterförmige Lufteinlass ist von einem engmaschigen Alu-Gitter abgedeckt und geschützt.



Das be quiet! Dark Power 13 ist rundum schwarz gestaltet, bis auf die Tabelle mit den technischen Daten und den reflektierenden Schriftzügen. Die Chrom-Schriftzüge waren mit einer Schutzfolie abgedeckt, um die saubere und einheitliche Optik bis zum Einbau zu wahren. Die Stromzufuhr über den Kaltstecker befindet sich an der Rückseite am oberen Teil und kann über den Kippschalter, der gleich daneben platziert ist, deaktiviert werden.


Auf der Seite der Anschlüsse befinden sich die SATA-Zuleitungen am unteren Teil. Mittig sind die zwei P8 Anschlüsse, das neue PCIe 5.0 450 W und zwei PCIe Anschlüsse zu finden. Oberhalb wird das Mainboard über den 24-Pin Anschluss verbunden, wobei sich rechts davon der 3-Pin Overcklocking Anschluss befindet. Dieser kann entweder über die Rückblende mit Schalter oder einer beiliegenden Überbrückung für Dauer-Overclocking aktiviert werden.



Innenansicht


Das Innenleben des be quiet! Dark Power 13 sollte von keinem Endbenutzer getauscht oder repariert werden, da die Garantie bei Öffnung erlischt und Lebensgefahr durch Restspannung besteht. Bei Öffnung des Netzteils erscheint der trichterförmige Lufteinlass, der für einen erhöhten Luftdurchsatz ohne ungewünschte Verwirbelungen sorgt. Der Silent-Wing-Lüfter ist auf einem Dreibein montiert und ermöglicht einen hohen Airflow bei sehr leisem Betrieb. Bei dem strömungsoptimierten Design und einem vibrationsarmen Motor verspricht be quiet! hier eine Lebensdauer von mehr als 100.000 Stunden.



Ein genauer Blick auf das Innenleben zeigt die hochwertigen japanischen Kondensatoren, die hier ihren Einsatz finden. Diese sind auf eine Betriebstemperatur bis 105°C ausgelegt und stellen eine lange Lebensdauer und Zuverlässigkeit dar. In der Topologie ist hier eine aktive Gleichrichtung zur Verbesserung der Effizienz verbaut. Weiterhin kommt eine Fullbridge zum Einsatz, bei der 4 MOSFET´s angesteuert werden können. Außerdem befindet sich neben dem LLC-Resonanzwandler auch ein Synchrongleichrichter zur stabilen Spannungsversorgung.



Praxis

Geräuschentwicklung

be quiet! verspricht nicht zu viel, denn das Netzteil ist tatsächlich nahezu unhörbar. Wie sehr wir das System auch belasten, wir können kein Brummen oder andere Störgeräusche feststellen. Bei einer 100 %igen Belastung befinden wir uns unter 20 dB(A). Die meiste Zeit läuft das Netzteil jedoch unter erfreulichen 10 dB(A). Da sind die Lüfter des Systems der deutlich dominantere Verursacher der Geräuschkulisse.



Verbrauch

Um den Verbrauch zu veranschaulichen, beschreiben wir in diesem Fall unser Testsystem:

Testsystem​

CPU INTEL I9 9900K @5Ghz
GPU NVIDIA GeForce RTX 3080 FE
Mainboard MSI Z390 GAMING EDGE AC
Arbeitsspeicher Corsair Vengeance 32 GB
Kühlung DeepCool LT720, 6 x NZXT F120 + 1
Netzteil be quiet! Dark Power 13 750 W
Gehäuse NZXT H9 Elite
Monitor 1 Dell Gaming Monitor, S2721DGFA
Monitor 2 NZXT CANVAS 27Q
Monitor 3 NZXT CANVAS FHD 27F
Monitor 4 MSI Oculux NXG253RDE
RGB-Leiste 4 x J&D RGB LED Strip
Mischpult Behringer XENYX QX1002
Lampe PROSmart USB LED Bildschirm-Lampe

In einer reproduzierbaren Situation steht der Rechner unter normaler Arbeitslast, folgende Liste an Programmen läuft im Hintergrund:

  • Mozilla Firefox – 17 Tabs
  • VLC Media-Player Video
  • Escape From Tarkov – Game
  • Voicemeeter – virtuelles Mischpult
  • Datei-Explorer – 3 Tabs
  • Whatsapp Applikation
  • OBS – Wiederholungspuffer
  • Discord
  • Steam
  • OneNote
  • Armoury Crate
  • Epic Games Store
  • One Drive
  • Light Host
  • SmartPhone-Link





Bei einer Übertaktung der CPU auf 5 Ghz und aktiviertem XMP-Profil beim genannten RAM-Speicher, kommen wir auf einen Verbrauch von 585 Watt. Dieser Verbrauch ist eine Momentaufnahme und nähert sich an eine reale Situation an. Unter Umständen kann diese reproduzierbare Situation einen anderen Verbrauch erzielen und hängt vom System, offenen Applikationen und sogar von der Raumtemperatur ab. Diese Beschreibung dient einer Veranschaulichung des Verbrauchs als offener Vergleichswert. Zur präzisen Plausibilität werden drei Bildschirme in den Standby-Modus versetzt und erneut gemessen, wobei ein Verbrauch von 408 Watt erzielt wird. An diesem Beispiel wird klar, dass sich der Overclocking Modus nicht an den Normalverbraucher wendet, denn dafür müsste ein Verbrauch über 750 W entstehen. Die Umschaltung von Multi Rail zu Single Rail für eine stabile Spannungsversorgung wird dabei hinfällig. Die spannungsstabile Overcklocking Option benötigt die aktuellste Hardware, die bis an ihre Grenzen getrieben werden muss, um eine effiziente Phase als nice-to-have zu nutzen.



Fazit

be quiet! spielt in der Topliga, wenn es um das Thema leise, leistungsstarke und effiziente Netzteile geht. Ein simples, dunkles und elegantes Design passt in jedes Gehäuse und liefert über den modularen Entwurf die neue ATX 3.0 Spezifikation für moderne Grafikkarten. Das Dark Power 13 ist ein verlässlicher Partner, wenn es darum geht, das System stabil zu betreiben und an seine Grenzen zu leiten. Hinzu kommt eine leise und effiziente Kühlung über den 135 mm Silent Wings Lüfter. Aufgrund dieser hochwertigen Komponenten, die für eine hohe Betriebssicherheit sorgen, dem modularen Aufbau und der Stabilität unter Last, können wir bei einem aktuellen Preis von 193,95 € eine Empfehlung aussprechen.

Pro:
+ Hohe Betriebssicherheit
+ Hochwertige Komponenten
+ Super Leiser Lüfter
+ Elegantes Design
+ 10 Jahre Garantie
+ Lieferumfang

Kontra:
–




Herstellerseite

Kategorien
Der Tag im Überblick: Alle Meldungen

Seasonic kündigt die Vertex ATX 3.0 und PCIe 5.0 Ready PSU Linie an

Seasonic Vertex

Seasonic Electronics Ltd. ist stolz darauf, die Einführung der neuen VERTEX-Serie von Netzteilen bekannt zu geben, die speziell für die Stromversorgung neuer PC-Komponenten entwickelt und gebaut wurden, die die neuen Standards ATX 3.0 und PCIe 5.0 erfordern.

Mit der jüngsten Ankündigung von NVIDIA, die neuen RTX 4090 VGA-Karten auf den Markt zu bringen, beginnt eine neue Ära, in der das Netzteil mehr denn je eine wichtige Rolle spielen muss. Probleme wie die VGA-Auslenkungsleistung und die Kabelintegrität sollten gelöst werden.





Die neuen Geräte der VERTEX-Serie bieten 1200 W / 1000 W / 850 W und 750 Watt Leistung in den Effizienzklassen Platinum und Gold, mit all den besten Eigenschaften, die man von einem Seasonic-Netzteil erwarten kann:



Volle Modularität für beste Kabelmanagement-Optionen
Zusätzliches 12VHPWR-Kabel, um den neuen Grafikkarten gerecht zu werden
135 mm Fluid Dynamic Bearing (FDB) Lüfter für leisen Betrieb
Seasonic Hybrid Silent Fan Control für optimale Kühlung

Schutzfunktionen: OPP / OVP / UVP / SCP / OCP / OTP
10 Jahre Garantie – unsere Verpflichtung zu hoher Qualität



MSRP: PLATINUM EFFIZIENZ
VERTEX PX-1200: $ 259.99 / € 309.00
VERTEX PX-1000: $ 219.99 / € 259.00
VERTEX PX-850: $ 189.99 / € 229.00
VERTEX PX-750: $ 169.99 / € 199.00



MSRP: GOLD EFFIZIENZ
VERTEX GX-1200: $ 229.99 / € 269.00
VERTEX GX-1000: $ 199,99 / € 239,00
VERTEX GX-850: $ 169,99 / € 199.00
VERTEX GX-750: $ 149,99 / € 179.00



Verfügbarkeit:
Mitte Dezember 2022: Nordamerika / Europa / Asien



Quelle: Seasonic Announces the Vertex ATX 3.0 and PCIe 5.0 Ready PSU Line | TechPowerUp

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Komponenten Netzteile

ENERMAX MARBLEBRON RGB 850W in der Vorstellung

ENERMAX bietet seine MARBLEBRON-Serie, welche aus teilmodularen Netzteilen mit hoher Funktionalität und anspruchsvollem Design besteht, nun zusätzlich RGB Beleuchtung an. Diese soll sich sowohl durch eine Taste am Netzteil wie auch über einen entsprechenden 3-PIN RGB-Anschluss steuern lassen. Daneben verfügt das hier Vorgestellte ENERMAX MARBLEBRON RGB 850W über die aus der MARBLEBRON-Serie bekannten japanischen 105 °C Kondensatoren und eine 80+ Bronze Zertifizierung. Mehr dazu erfahrt ihr in unserer Vorstellung des MARBLEBRON RGB Netzteils. Die 850-Watt-Version wurde uns von ENERMAX für diesen Test zur Verfügung gestellt.



Verpackung, Inhalt, Daten

Verpackung



Geliefert wird das ENERMAX MARBLEBRON RGB 850W in einer überwiegend in Schwarz gehaltenen Verpackung. Neben dem Hersteller-/Produktlogo sowie ein Produktfoto sind auf der Oberseite noch erste Hinweise auf die Features des ENERMAX MARBLEBRON RGB 850W abgedruckt. Auf diese wird auf der Rückseite der Verpackung erneut hingewiesen. Zusätzlich ist auf der Rückseite eine Tabelle mit den technischen Daten des ENERMAX MARBLEBRON RGB 850W abgedruckt. Des Weiteren ist auf der linken Packungsseite eine Übersicht der beiliegenden Kabel zu sehen, während die übrigen Packungsseiten das Hersteller-/Produktlogo ziert.



Inhalt



Im Lieferumfang befindet sich neben dem Netzteil und der Bedienungsanleitung noch folgendes:

  • 2x PCI-E Kabel mit jeweils zwei 6/8-Pin PCI-E-Anschlüssen
  • 4x Kabel mit insgesamt 8x SATA, 4x Molex, 1x Floppy
  • Kaltgerätestecker
  • 4x Schrauben



Daten

Technische Daten – ENERMAX MARBLEBRON RGB
Lüfter 120 mm RGB
Lautstärke 14.7-27.5 dB(A) (Hersteller)
Kabelmanagement Teilmodular
Anschlüsse 1x 24-Pin
2x 4/8-Pin ATX12V
4x 6/8-Pin PCIe
8x SATA
4x IDE
1x Floppy
Zertifikate 80 PLUS Bronze (Hersteller), 80 PLUS Bronze (115V)
Abmessungen (B x H x T) 150 x 86 x 140 mm
Herstellergarantie Drei Jahre
Anzahl 12 V-Schienen 1
+3.3 V 20 A
+5 V 20 A
+12 V 63 A
-12 V 0,3 A
+5 Vsb 2,5 A
PFC aktiv
Formfaktor ATX



Details




Die Unterseite des ENERMAX MARBLEBRON RGB 850W ähnelt optisch den übrigen Geräten der ENERMAX MARBLEBRON-Serie. So hat auch das ENERMAX MARBLEBRON RGB eine grafitähnliche Lackierung sowie ein mittig vom Lüfter platziertes Hersteller-Logo. Einzig durch den Lüfter unterscheidet es sich hier von den Non-RGB Netzteilen der ENERMAX MARBLEBRON-Serie. Da dieser beim ENERMAX MARBLEBRON RGB mit der namensgebenden RGB Beleuchtung ausgestattet ist, ist dieser auch mit einem weiß/transluzenten statt dem sonst üblichen schwarzen Lüfterblatt ausgestattet.




Auf der Oberseite befindet sich wie üblich ein Aufkleber mit allen wichtigen Informationen zu den Spannungen sowie das Logo zur 80+ Bronze Zertifizierung. Die Rückseite des ENERMAX MARBLEBRON RGB ist großflächig mit wabenförmigen Belüftungsöffnungen versehen, dies soll für eine optimale Belüftung sorgen. Wie gewohnt ist hier auch der Anschluss für das Netzkabel und ein Ein-/Ausschalter untergebracht. Als Besonderheit der ENERMAX MARBLEBRON RGB-Version befindet sich hier zusätzlich ein Taster mit dessen Hilfe ein Beleuchtungseffekt aus 14 verschiedenen, voreingestellten Beleuchtungseffekten ausgewählt werden kann.




Die rechte Seite des ENERMAX MARBLEBRON RGB 850W ist komplett schwarz gehalten und kann bei Bedarf mit dem beiliegenden „ENERMAX MARBLEBRON RGB“ Aufkleber versehen werden. Auf der linken Seite ist ein transluzentes Feld in Form des ENERMAX MARBLEBRON RGB 850 Logos angebracht, welches im Betrieb gemeinsam mit dem Lüfter illuminiert werden kann.




Das ENERMAX MARBLEBRON RGB 850W ist teilmodular, somit ist das 24-Pin-Mainboard-Kabel, zwei 4+4-Pin CPU-Kabel sowie ein 3-PIN aRGB-Kabel fest mit dem Netzteil verbunden. Die übrigen Kabel (4x 6/8-Pin PCIe, 8x SATA, 4x IDE, 1x Floppy) können je nach Bedarf angeschlossen werden.




Die Kabel des ENERMAX MARBLEBRON RGB 850W sind als Flachkabel ausgeführt und lassen sich so gut und platzsparend im Gehäuse verlegen. Die beiden 6+2-Pin PCIe-Kabel verfügen jeweils zwei Anschlüsse und die vier Peripherie/SATA-Kabel verfügen jeweils zwei SATA-Anschlüsse und einen MOLEX-Anschluss. Davon ist ein Kabel noch zusätzlich mit einem FDD-Anschluss ausgestattet. Darüber hinaus ist noch ein weiteres Kabel zum Anschluss an einen 3 PIN aRGB Header beziehungsweise einen 3 PIN VDG Header (Gigabyte) des Mainboards vorhanden.




Innen wirkt das ENERMAX MARBLEBRON RGB 850W sehr aufgeräumt und bietet genügend Platz für die verbauten Elemente. Dadurch werden die Kühlkörper sowie die restlichen verbauten Elemente mit genügend Frischluft versorgt, was für niedrige Temperaturen sorgt. Bei dem verbauten aRGB-Lüfter handelt es sich um einen ENERMAX PF10011220-1800-ARGB, welcher eine maximale Drehzahl von ca. 1800 Umdrehungen pro Minute hat. Die Lautstärke des Lüfters soll bei einer Systemauslastung von bis zu 20 % bei 15,7 dB(A) liegen und bei Volllast auf maximal 28,2 dB(A) ansteigen.



Praxis

Testsystem




Testsystem​

Mainboard MSI MAG X570S TORPEDO MAX
Prozessor AMD RYZEN 5 5600G
Arbeitsspeicher 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16
Speicher Crucial P5 500 GB PCIe M.2 2280SS SSD, PHISON PS5012-E12C 128 GB
Grafikkarte AMD Radeon Grafik (iGPU)
CPU-Kühler InWin NR24 (240 mm AIO)
Gehäuse / Netzteil InWin N127 / ENERMAX MARBLEBRON RGB 850W



Beleuchtung

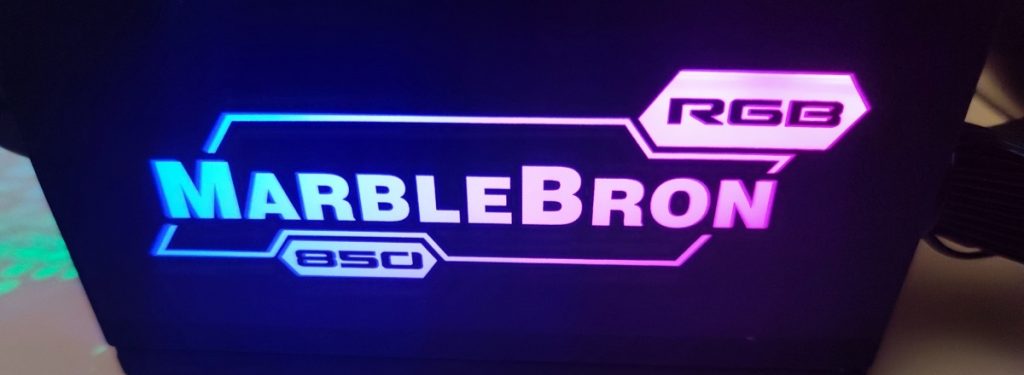

Das ENERMAX MARBLEBRON RGB 850W verfügt über einen RGB-Lüfter an der Unterseite sowie zusätzlich ein transluzentes Feld in Form des ENERMAX MARBLEBRON RGB 850W Logos an der linken Seite des Netzteils. Die gesamte Beleuchtung kann dabei wahlweise über den Taster an der Rückseite des ENERMAX MARBLEBRON RGB 850W oder über das Mainboard angesteuert werden.



Sicherheit

Das ENERMAX MARBLEBRON RGB 850W verfügt wie alle Netzteile der MARBLEBRON-Serie über drei Jahre Herstellergarantie und ist mit Elektrolytkondensatoren, welche bis zu 105 °C mitmachen, ausgestattet. Darüber hinaus verfügt es über die gängigen Schutzschaltungen gegen Kurzschluss (SCP), Überspannung (OVP), Unterspannung (UVP), Überhitzung (OTP), Überlastung (OPP) sowie unvorhergesehene Stromstöße (SIP).



Fazit

Das ENERMAX MARBLEBRON RGB 850W ist derzeit bereits für 76,60 Euro erhältlich und zählt damit zu den günstigsten teilmodularen Netzteilen dieser Leistungsklasse. Des Weiteren bietet es neben dem günstigen Preis noch ein ansehnliches Design und weiß dabei besonders durch seine aRGB-Beleuchtung und seine gute Verarbeitung zu punkten. Einzig, dass es nur über eine 80+ Bronze Zertifizierung verfügt und ENERMAX drei Jahre Herstellergarantie gewährt, schwächen ein wenig den guten Gesamteindruck des ENERMAX MARBLEBRON RGB 850W. Wir vergeben aufgrund des Designs und des guten Preises unsere Preis-/Leistungsempfehlung.

Pro:
+ Preis
+ Design
+ Verarbeitung
+ Schutzschaltungen
+ Leiser Lüfter
+ RGB Beleuchtung

Kontra:
– Nur 80+ Bronze Zertifizierung
– Kurze Garantie (Nur 3 Jahre)

full



Herstellerseite
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Netzteile

be quiet! PURE POWER 11 FM 1000 W Netzteil Produktvorstellung

Es ist kein Geheimnis, dass die meisten PC-Käufer und Schrauber eher auf die Leistung der Grafikkarte, des Prozessors oder ihrer Festplatten achten, bevor sie dem Netzteil einen präzisen Blick zuwenden. Dies wäre aber ratsam, denn immerhin lässt sich bei einem hochwertigen und effizienten Netzteil bares Geld sparen. Ein gutes, heißt effizientes Netzteil muss dabei jedoch nicht immer teuer sein, um einen stabilen und sorgenfreien PC-Betrieb zu garantieren.

Eines dieser Netzteile hört auf den Namen PURE POWER 11 FM und stammt aus dem Hause be quiet!. Die Spitzeneffizienz soll 93% betragen. Das Netzteil verspricht eine leise, effiziente und preiswerte Energieversorgung.

be quiet!s Produktlinie „PURE POWER 11 FM“ umfasst fünf Modelle von 550W, für 80 € bis 1000W für aktuell 150 €. Im aktuellen Preisvergleich ist dieses Netzteil jedoch schon ab knapp 138 € zu erhalten.



Verpackung, Inhalt, Daten

Verpackung



Auf der Vorderseite der Verpackung des be quiet! PURE POWER 11 FM erkennen wir auf schwarzem Hintergrund das vollmodulare Netzteil. Darunter befinden sich die Typenbezeichnung und die maximale Leistung von 1000 Watt. Die Rückseite hält für uns die wichtigsten technischen daten bereit und illustriert beispielsweise die Outputs der verschiedenen Stromleitungen und die dazugehörige Stromstärke. Im kombinierten Singlerail-Betrieb leistet das Netzteil bis zu 83,3 Apere. Darüber hinaus zeigt ein Emblem an, dass es in Deutschland entwickelt wurde und verschiedene Prüfsiegel wie die des TÜV Rheinland erhalten hat.



Inhalt




Nach dem Öffnen der Verpackung erkennen wir sofort das Netzteil, welches durch Luftpolsterfolie gut gegen Stöße geschützt ist. Ferner erkennen wir die zum Netzteil gehörigen Kabel und den Kaltgerätestecker. Der Lieferumfang beschränkt sich bei diesem modularen Netzteil auf die folgenden Zubehörteile und Kabel:

full



Daten

be quiet! PURE POWER 11 FM 1000 W Allgemeines
Dauerleistung / Spitzenleistung 1000 / 1050 W
Zertifizierung
80 Plus Gold​
ATX Standard
Version 2.52
Modular​
 Ja
Lüftergröße
Lüfterdrehzahl		 120 mm
2000 U/min
Nennspannung (Vac)
Netzfrequenz (Hz)
Nennstrom (A)
100 – 240 (Vac)​
50 – 60 Hz
12 / 6 A
Anschlüsse 1x ATX-Mainboard
1x P8 CPU
1x P4+4 CPU
6x PCI-E 6+2 GPU
2x PATA
10x SATA
1x FDD
Garantie 5 Jahre



be quiet! PURE POWER 11 FM 1000 W Ausgangsdaten
12V Leitungen (Multi-Rail Betrieb) 2
+3.3 V
22 A​
+ 5 V
22 A
+12 V1​
 46 A
+12 V2 42 A
-12 V
0.3 A​
+5 Vsb 3 A
Max. Gesamtleistung 999,6 W
Max. Gesamtleistung 3,3 V + 5 V 120 W
80 Plus Zertifikat
Effizienz bei 230 V 20 % Last
Effizienz bei 230 V 50 % Last
Effizienz bei 230 V 100 % Last		 Gold
91,5 %
93 %
90,8 %



be quiet! PURE POWER 11 FM 1000 W Sicherheit
OCP Ja
OVP
Ja​
UVP
Ja
SCP​
 Ja
OTP Ja
OPP
Ja​
SIP Ja



Details




Auf der Oberseite des be quiet! PURE POWER 11 FM 1000 W Netzteils erkennen wir, wie bei jedem Netzteil üblich, einen 120 mm Lüfter, der von be quiet! als „Silence-optimized fan“ bezeichnet wird und von einem vierspuligen Elektromotor für einen leisen Betrieb angetrieben wird und mit einer Drehzahl von bis zu 2000 Umdrehungen pro Minute arbeitet. Eingebaut ragt der be quiet! -Schriftzug als Relief aus unserem Case.




Uns stehen insgesamt die folgenden Stecker zur Verfügung

  • 1 x 24-Pin Mainboardanschluss
  • 2 x 8 (4+4) PinATX 12V / EPS 12V CPU-Anschluss
  • 6 x 8 (6+2) Pin PCI-E-Anschluss
  • 10 x SATA-Anschluss und
  • 2 x PATA
  • 1 x FDD






Alle Kabel bis auf den 24-Pin Mainboard-Anschluss sind in flacher Ausführung gefertigt und nicht gesleevt.




Wie auch bei anderen Netzteilen üblich, wird auch das be quiet! PURE POWER 11 FM 1000 W Netzteil durch eine Input/Output-Tabelle auf dem Typenschild ergänzt.




Wir öffnen nun das be quiet! PURE POWER 11 FM 1000 W Netzteil, um einen Blick ins Innere zu illustrieren. Bei dem eingebauten Lüfter handelt es sich um keinen Lüfter aus dem herkömmlichen Produktsegment, liefert jedoch ausreichend Umdrehungen, um den Leistungsanforderungen gerecht zu werden und dabei einen leisen Betrieb zu gewährleisten.




Direkt auf den Netzeingang folgt ein, aus kleineren Spulen und Kondensatoren aufgebauter Filter, der verhindert, dass die von den Schaltreglern verwendeten hohen Frequenzen als Störung in das Stromnetz zurückkoppeln, direkt daneben sitzt der Gleichrichter, der aus den 230 Volt Wechselspannung eine pulsierende Gleichspannung macht. Bei diesen hohen Spannungen benötigt das Netzteil einen passiven Kühlkörper. Die einzelne große Spule ist Teil der aktiven PFC. Sie sorgt dafür, dass die beiden Zwischenkreiskondensatoren mit einem Strom geladen werden. Im Ergebnis steht eine saubere Gleichspannung.

Der linke Kondensator mit dem „be quiet“-Schriftzug ist Teil des Hauptnetzteils und transformiert die Ströme aus den Zwischenkreiskondensatoren auf die vom PC benötigten Spannungen herunter. Die kleineren, passiv gekühlten Kondensatoren erledigen die gleiche Aufgabe für den Betrieb im Stand-by.

Innerhalb der Platine im Output-Bereich liegen diverse Batterien aus Kondensatoren, die die hochfrequenten, pulsierenden Spannungen wieder in stabile Gleichspannungen, die die einzelnen Komponenten zum Arbeiten benötigen, wandeln.

Insgesamt ist das Innere des be quiet! PURE POWER 11 FM 1000 W Netzteil sehr aufgeräumt und man kann sehr gut die einzelnen, sehr hochwertigen Teilkomponenten erkennen.



Praxis

Testaufbau und Testsystem

Um das System komplett auszulasten, nutzen wir verschiedene Programme und lassen sie teilweise simultan laufen:

  • Cinebench zur CPU-Auslastung
  • Heaven 4.0 zur GPU-Auslastung
  • Atto Diskbenchmark zur Auslastung aller Speicherquellen

Anschließend dokumentieren wir mittels HWiNFO64 v7, die anliegenden Spannungs-, Leistungs- und Temperaturwerte des Mainboards, der CPU und der GPU.

Unser Testsystem besteht dabei aus den folgenden Komponenten:

Testsystem
Mainboard MAG Z690 TOMAHAWK WIFI DDR5
Prozessor Intel Core i7 12700 K @ 5 GHz
Arbeitsspeicher 2x 16 GB Corsair Vengeance @ 5200 MHz
Speicher Samsung 980 Pro NVME
Grafikkarte MSI GeForce RTX 3070 Ti
CPU Kühler Corsair H170i Elite LCD
Gehäuse Corsair 678 Carbide
Lüfter 5x ML140-mm-Premium-PWM-Lüfter
3x ML120-mm-Premium-PWM-Lüfter


Unser Testsystem besteht aus einem Intel Core i7 12700K sowie einem MSI Tomahawk Z690 DDR 5 Mainboard. Außerdem sind eine MSI RTX 3070 Ti, sowie 32 GB Arbeitsspeicher und eine Samsung 980 Pro mit 1 TB Speicher. Dabei haben wir die CPU auf eine Ratio von +2 auf allen P- und E-Cores übertaktet.


full



Leistungsaufnahme und Spannung des Mainboards

Im Idle läuft das Mainboard mit einer exakten Spannung von 12 Volt, während sich in unseren Benchmarks die Spannung auf 12,168 Volt anhob, wobei die PCH-Temperatur einen Wert von 52 °C erreichte. Da unser Case hervorragend gekühlt ist, wurde das System nie heißer als 43 °C.



Leistungsaufnahme und Spannung der CPU

Nachdem wir die CPU mehrfach mit Cinebench und CPU-Z belastet haben, ergaben sich Spannungen im Bereich von 1,210 Volt im Idle und 1,345 Volt im Benchmark. Dabei konsumierte Sie eine Leistung von bis zu 197 Watt im Stresstest und 23,6 Watt im Idle. Der Prozessor wurde nie heißer als 74 °C im Benchmark und verblieb im Idle bei kühlen 29 °C



Leistungsaufnahme und Spannung der GPU

Da unsere RTX 3070 Ti hart im Nehmen ist, haben wir neben dem Heaven Benachmark auch einen Firestrike Benchmark durchgeführt. Bei einer Temperatur von 69 °C und einer Speichertemperatur von 72 °C verbrauchte sie in der Spitze 283 Watt bei einer anliegenden Spannung von 12,038 V bzw. 12,046 Volt auf beiden +12-V-Outputs. Im Idle behielt die GPU einen kühlen Kopf und erreichte eine Temperatur von knapp 27 °C bzw. 32 °C. Dabei hatte sie eine Leistungsaufnahme von 10 Watt und eine anliegende Eingangsspannung von 11,817 V bzw. 11,814 V.



Lautstärke

Im Lautstärketest ist das be quiet! PURE POWER 11 FM 1000 W Netzteil zu keiner Zeit zu hören. Da unser System hervorragend mit acht Lüftern ausgestattet ist, fällt dies ohnehin nicht mehr ins Gewicht.



Fazit

Das be quiet! PURE POWER 11 FM 1000 W Netzteil ist derzeit zu einem angemessenen Preis erhältlich und besitzt eine fünfjährige Garantie und eine üppige Ausstattung. Zudem ist das Netzteil nicht hörbar und bietet uns eine konstante Spannungsversorgung über jegliche Anwendungen hinweg. Die unterschiedlichen Anwendungsszenarien haben keine Schwächen offengelegt. Somit ist das be quiet! PURE POWER 11 FM 1000 W eine gute Empfehlung für jeden, der sorgenfrei übertakten möchte und wert auf alle gängigen Sicherheitsmechanismen legt. Dabei ist das Netzteil vollmodular, was den Kabelsalat minimiert und somit für einen besseren Airflow sorgt. Derzeit ist das Netzteil für knapp 135€ erhältlich.

Pro:
+ Effizienz 80%+ Gold
+ Hohe Anzahl Stecker
+ Stabilität
+ Geringe bis gar keine Lautstärke
+ Hochwertige Bauteile
+ Hohe Leistungsreserven
+ Kompatibel mit Grafikkarten wie einer RTX 3090

Kontra:
– N.V.


full



Herstellerseite

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Netzteile

Cooler Master V650 SFX Gold Netzteil im Test

Cooler Master hat uns mit dem V650 SFX Gold, ein kompaktes Netzteil im SFX Formfaktor zugeschickt. Dieses ist aufgrund des Formfaktors, besonders für kleine Anwendungen geeignet. Es leistet 650 Watt und arbeitet dank 80+ Gold Zertifizierung sehr effizient. Durch einen vollmodularen Aufbau können wir auf nicht benötigte Anschlüsse, verzichten. Das Netzteil ist semi-aktiv durch einen 92mm Lüfter gekühlt. Wie es sich im praktischen Einsatz schlägt, erfahrt ihr im folgenden Test. Für den Test hat uns Cooler Master ein Testmuster zur Verfügung gestellt.

Verpackung, Inhalt, Daten

Verpackung



Die Verpackung des Cooler Master V650 SFX Gold, fällt deutlich kleiner als eine übliche Netzteilverpackung aus. Im Wesentlichen ist die Optik durch zwei Farben dominiert. Auf der Vorderseite finden wir eine Darstellung des Produkts und wichtige Logos, wie „10 Jahre Garantie“ und „80+ Gold“. Auf der Rückseite geht es schon sehr technisch zur Sache. Neben einigen Features gibt es zwei Darstellungen für Effizienz und Lüfterverhalten.



Die linke Seite des Kartons, wird für die „Technischen Daten“ verwendet. Wird der Produktkarton geöffnet, wird uns direkt die Gebrauchsanweisung gereicht. Darunter befinden sich, in Schaumstoff verpackt, das Netzteil sowie die in Beuteln verpackten Kabel. Das Design ist ansprechend und die Vielzahl an Informationen gefallen sehr.



Inhalt



Im Lieferumfang sind folgende Dinge enthalten:

  • 1 x Netzteil
  • 8 x Montageschraube
  • 8 x Kabelbinder
  • 2 x Klettverschluss
  • 1 x Adapterplatte von SFX auf ATX
  • 1 x Kaltgerätestromkabel
  • 1 x Anleitung
  • 1 x 24 Pin ATX Kabel
  • 1 x EPS 4 + 4 Pin Kabel
  • 1 x EPS 8 Pin Kabel
  • 2 x PCI-e 6 + 2 Pin Kabel
  • 2 x SATA Kabel
  • 1 x 4 Pin Molex Kabel



Daten
Modell MPY-6501-SFHAGV
ATX Version SFX 12V Ver. 3.42
PFC Active PFC
Eingangsspannung 90 – 264 V
Eingangsstrom 8 – 4 A
Eingangsfrequenz 47 – 63 Hz
Maße 100 x 125 x 63,5 mm
Lüftergröße 92 mm
Lüfterlagerung FDB
Effizienz 90% bei typischer Belastung
80 Plus Zertifizierung 80 PLUS Gold
ERP 2014 LOT 3 Ja
Betriebstemperatur 0 – 50 °C
Power good signal 100 – 500 ms
Hold up time 16 ms
MTBF >100.000 Stunden
Sicherheitsmechanismen OVP, OPP, SCP, OCP, UCP, OTP, Surge und Inrush Sicherung
Prüfungen TUV, cTUVus, CE, BSMI, FCC, CCC, EAC, RCM, KCC, CB
ATX 24 – Pin Anschlüsse 1
EPS 4 + 4 Pin Anschlüsse 1
EPS 8 Pin Anschlüsse 1
SATA Anschlüsse 8
Molex 4 Pin Anschlüsse 4
PCI-E 6 + 2 Pin Anschlüsse 4
Modular Voll Modular
Leistung 650W



Schutzmechanismen
OVP (Over Voltage Protection) Eine Stromversorgungsfunktion, die das Gerät abschaltet oder den Ausgang unterbricht, wenn die Spannung einen voreingestellten Wert überschreitet. Es wird im Allgemeinen aktiviert, wenn die Spannungsausgabe 110% bis 130% überschreitet.
OPP (Over Power Protection) Verhindert Schäden durch übermäßige Leistungsabgabe. Dies wird normalerweise aktiviert, wenn die Leistung der angeschlossenen Komponenten 130 % bis 150 % erreicht.
SCP (Short Circuit Protection) Schaltet die Stromversorgung aus, wenn ein Kurzschuss entsteht, um Brände zu vermeiden.
OCP (Over Current Protection) Schützt vor den potenziellen gefährlichen Auswirkungen wenn die Komponenten zu viel Strom anfordern. Dies kann dazu führen, dass das Gerät überlastet oder kurzgeschlossen wird, wodurch möglicherweise ein Kurzschuss entsteht und das Netzteil oder angeschlossene Komponenten, wie das Motherboard beschädigt werden. Es wird aktiviert, wenn der Exportstrom 130% bis 150% erreicht.
OTP (Übertemperaturschutz) Schaltet die Stromversorgung ab, wenn die Innentemperatur die maximale sichere Betriebstemperatur überschreitet.



Spannung, Leistung und Effizienz
full



Die Gesamtleistung beträgt bei diesem Modell, 650W. Es handelt sich dabei um ein sogenanntes „Single-Rail“ Netzteil. Das bedeutet im Klartext, dass +12V nicht auf verschiedene eigene „Rails“ aufgeteilt ist und es damit keine Rolle spielt, wo die PC-Komponenten eingesteckt werden. Die +12V-Rail kann damit beeindruckende 54 Ampere leisten.

full



Liegt eine niedrige Last an, dreht der Lüfter etwa 800 Umdrehungen die Minute oder ist aus. Bei steigender Last steigt die Drehzahl mit. Unter 230V erreichen wir bei einer Last von etwa 50%, eine Effizienz von circa 93%. Das Cooler Master V650 SFX Gold erreicht damit eine beachtlichen Wirkungsfaktor.

Details

Anschlüsse & Kabel




ATX 24 Pin 1 x (300 mm)
EPS 4 + 4 Pin 1 x (450 mm)
EPS 8 Pin 1 x (450 mm)
SATA 8 x (400 + 120 mm)
Peripherie 4 Pin Molex 4 x (100 + 115 + 115 + 115 mm)
PCI-e 6 + 2 Pin 4 x (100 + 115 + 115 + 115 mm)


Wird die Baugröße des Netzteils bedacht, ist die Anzahl der Anschlüsse überdurchschnittlich. Alle Kabel sind dabei schwarz und ähnlich wie Flachbandkabel zusammengefügt. Dies macht Kabelmanagement einfacher und sorgt dabei für eine gute Optik. Kabel und Stecker sind sehr hochwertig gefertigt und waren ohne Mängel.



Außen



Das äußere Erscheinungsbild ist wie bei den meisten Netzteilen eher einfach und schlicht. Die Oberfläche ist matt schwarz und hochwertig verarbeitet. Auf der Vorderseite finden wir einen großen Luftauslass, sowie Ein- / Ausschalter und die Strombuchse. Natürlich darf dort das Herstellerlogo nicht fehlen. Die Rückseite ist fast vollständig mit den Anschlüssen der internen Stromversorgung belegt. Diese ist Vollmodular. Das bedeutet, dass kein Kabel fest an das Netzteil angebracht ist, sodass wir nur benötigte einstecken müssen.



Auf der linken Seite finden wir Herstellerlogo und Produktname sowie ein einfaches Design. Die rechte Seite muss ohne Optik auskommen.



Die Oberseite hat einen großen Ausschnitt für den 92 mm Lüfter. Dieser nutzt bereits den kompletten Bauraum aus, ein größerer Lüfter hätte nicht montiert werden können. Damit dieser ungestört arbeiten kann, wird er von einem schwarzen Lüftergitter geschützt. Das in der Mitte angebrachte Herstellerlogo „Cooler Master“ passt perfekt in die Optik. Die Unterseite bietet genügend Platz für technische und praktische Hinweise.



Innen



Natürlich reicht uns dabei nicht nur der Anblick von außen. Wir haben das Netzteil für euch aufgeschraubt. Dazu müssen 4 Schrauben auf der Unterseite des Netzteils, sowie weitere 4 Schrauben an der Seite entfernt werden. Dabei wird ein Garantie Siegel durchbrochen. Im Inneren gibt es keinerlei vom Endnutzer auszutauschende Bauteile, weshalb das Gerät nicht geöffnet werden muss. Dies ist auch nicht zu empfehlen, da vorhandene Restspannungen tödlich sein können. Im Netzteil selbst geht es sehr eng zu. Dies erschwert die Analyse. Wir können daher nur die erkennbaren Bauteile erklären.



Wir starten bei der Übergangsfilterstufe. Am Stromanschluss finden wir zwei X-Kondensatoren und vier Y-Kondensatoren. Ebenfalls sind dort zwei Ferritspulen und ein Metalloxid-Varistor vorhanden. Um eingehende Spannungsspitzen zu glätten, hilft ein MOV und für die Glättung von hohen Eingangsströmen gibt es einen NTC Thermistor.



Wir arbeiten uns nun etwas weiter vor und finden den primären Kondensator. Dieser ist groß und Schwarz mit weißer Aufschrift. Cooler Master wirbt selbst mit 105°C japanischen Kondensatoren. Dies können wir so bestätigen. Der hier verwendete Kondensator stammt aus dem Hause „Nichicon“. Eine sehr bekannte Marke aus Japan, mit hervorragendem Ruf.



Das Cooler Master V650 SFX Gold nutzt eine einzelne Gleichrichterbrücke. Die aktive PFC-Schaltung befindet sich auf einem der beiden silbernen Kühlkörper und wird von zwei STMicroelectronics STF33N60DM2 MOSFETs verwaltet. Diese haben eine Drain-Source-Spannung von 650V, einen kontinuierlichen Drain-Strom von 24A bei 100c und einen RDS(on) von 0,130 Ohm. Die Hauptschalter befinden sich auf demselben Kühlkörper. Weitergehend können wir für die Regelung einen Champion CM6500UNX und einen Champion CM03AX identifizieren.



Auf der Sekundärseite sehen wir weitere japanische 105c Elektrolyt- und Festkondensatoren. Diese stammen alle von renommierten Marken wie Nichicon. Alle Gleichrichter erzeugen eine +12V-Spannung, während die +5V- und +3,3V-Spannungen aus der +12V-Spannung, mithilfe eines DC-zu-DC-Wandlers erzeugt werden. Sechs NCEPower MOSFETs sind für die Erzeugung der +12V-Spannung verantwortlich. Sie werden alle passiv mit einem Wärmeleitpad und einem Aluminiumblech, das als Kühlkörper fungiert, gekühlt. Die +5V- und +3,3V-Spannung wird von sechs InPower Semiconductor IPS 014N04SA MOSFETs auf einer Tochterplatine an der Seite des Netzteils erzeugt. Der APW7159C von ANPEC ist der PWM-Schaltcontroller. Schließlich bietet ein Überwachungs-IC IN1S313I-SAG Überstrom- und Über-/Unterspannungsschutz. Die Datenblätter aller in diesem Test erwähnten Komponenten finden Sie auf den jeweiligen Herstellerseiten.



Auf der Anschlussseite haben wir ein voll modulares Design. Hier finden wir weitere Festkondensatoren der Firma Nichicon. Die Verarbeitungsqualität, sowie die Auswahl der Komponenten ist gut. Die Lötarbeiten wurden sauber durchgeführt, viele Komponenten mit Klebstoff gesichert und alle notwenigen Bereiche voneinander isoliert.

Praxis

Testsystem



Für den Test wurde folgende Hardware verwendet:

Prozessor AMD Ryzen 7 5700G
Arbeitsspeicher 2 x 16GB Corsair Vengeance 3000 DDR4
Massenspeicher 1 x Crucial P2 500GB Nvme
Kühler ALSEYE MAX 120-T
Grafikkarte(n) AMD RX6900 Reference
Gehäuse Cooler Master MasterBox NR200P Color



Einbau



Der Einbau in ein Gehäuse ist genauso einfach wie bei einem normalen ATX Netzteil. Es wird mit 4 Schrauben an seinem vorgesehenen Platz verschraubt.



Spannungen



Unter Last fallen die Spannungen etwas ab, wobei diese dann genau auf ihren Sollwerten liegen. Hier gibt es keinen Grund zur Beanstandung.



Stromverbrauch



Mittels HWINFO haben wir Angaben vom Stromverbrauch gegen die an der Steckdose gemessenen Werte verglichen. Da diese Angaben Netto und ohne Nebenverbraucher gerechnet sind, haben wir selbst den gemessenen Wert mit der vom Hersteller angegebenen Effizienz verrechnet. Das Cooler Master V650 SFX Gold kam mit unserer Testhardware, bestens zurecht.



Lautstärke



Erfreulicherweise macht das Cooler Master V650 SFX Gold selbst keine lästigen Nebengeräusche. Der verbaute 92 mm ist selbst unter Last, nicht wahrnehmbar. Jeder andere Lüfter im System ist lauter.

Fazit

Cooler Master hat mit dem V650 SFX Gold Netzteil eine sehr gute Basis für viele kleine Systeme geschaffen. Andere Netzteile derselben Serie bieten sogar bis zu 850 Watt Leistung an. Mit der von uns getesteten 650W Version lassen sich Leistungshungrige Systeme problemlos befeuern. Dank guter Effizienz verbleibt das Netzteil, auch unter hoher Last, erstaunlich leise. Das vollmodulare Design ermöglicht den Einsatz auf engstem Raum. Wir haben während unseres Tests keine Probleme festgestellt und vergeben daher, dank der Features und der erbrachten Leistung, unseren Spitzenklasse Award. Bei einem Straßenpreis von 105€ besteht außerdem ein gutes Preis-/Leistungsverhältnis.

Pro:
+ hochwertige Komponenten
+ viele Schutzmechanismen
+ leise
+ voll Modular
+ große Anzahl an Anschlüssen

Kontra:
– nichts


Herstellerseite
Preisvergleich

Kategorien
Aktuelle Tests & Specials auf Hardware-Inside Netzteile

FSP DAGGER PRO 650W in der Vorstellung

Heute möchten wir euch ein Netzteil des Herstellers FSP vorstellen, das FSP DAGGER PRO 650W. Dabei handelt es sich um ein Vollmodulares-Netzteil im SFX-Format, mit 80+ Gold Zertifizierung. Darüber hinaus ist das FSP DAGGER PRO 650W mit einem semi-passiven 92 mm Lüfter ausgestattet, was es sehr interessant für kompakte Wohnzimmersysteme und der Gleichen machen dürfte. Weiteres erfahrt ihr in unserer Produktvorstellung, für diese wurde uns ein Exemplar von FSP zur Verfügung gestellt.



Verpackung, Inhalt, Daten

Verpackung



Das FSP DAGGER PRO 650W wird in einer schwarzen Verpackung mit goldfarbenen Akzenten geliefert. Auf der Vorderseite sind neben einem Produktfoto sowie Hersteller- und Produktlogo noch einige Features des FSP DAGGER PRO 650W abgedruckt. Auf der linken Seite befinden sich eine Auflistung der beiliegenden Kabel (Steckertyp und Anzahl). Die Rückseite der Verpackung gibt schließlich ausführlichere Informationen über die einzelnen Features und Zertifizierungen des FSP DAGGER PRO 650W wieder.



Inhalt



Das FSP DAGGER PRO 650W kommt zusammen mit einer Adapterplatte (SFX- zu ATX-Format) und den zugehörigen Kabeln sowie acht Befestigungsschrauben.



Daten

FSP DAGGER PRO 650W

+3.3 V​
+5 V​
+12 V​
-12 V​
+5 Vsb​
Max. Stromstärke
20 A​
22 A​
54 A​
0.3 A​
3 A​
Max. Leistung
120 W​
​
648W​
3.6 W​
12.5 W​
Max. kombinierte Leistung
650 W​




Schutz Typ Abschaltbedingung
OCP Überstromschutz Jede Schiene ist über ein sicheres Maß hinaus überlastet
OPP Überlastschutz Die Gesamtausgangsleistung des Netzteils überschreitet einen sicheren Wert
OTP Übertemperaturschutz Die Temperaturen überschreiten einen bestimmten Wert
OVP Überspannungsschutz Die Spannungen überschreiten die Spezifikation
SCP Kurzschlussschutz Auftreten eines Kurzschlusses



Details

Das Äußere



Äußerlich folgt das Design des FSP DAGGER PRO 650W, dem Farbschema der Verpackung. So ist es komplett schwarz mit goldfarbenen Akzenten gehalten. Das Lüftergitter ist ebenfalls schwarz lackiert und sauber verarbeitet. Der darunterliegende Lüfter arbeitet semipassiv, sodass er nur im höheren Lastbereich anspringt und so wenig störende Geräusche verursacht. Stirnseitig befinden sich die Anschlüsse für die modularen Kabel. Diese sind sauber beschriftet, in einer gut lesbaren, goldfarbenen Schrift.




Gegenüberliegend befindet sich wie üblich der Stromeingang über eine Kaltgeräte-Buchse sowie der Hauptschalter. Neben diesen befindet sich ein Lüftungsgitter mit sechseckiger Lochung.




Auf der Oberseite ist ein Aufkleber mit allen Daten zum FSP DAGGER PRO 650W angebracht.




Die beiliegende Adapterplatte wird mit drei Schrauben am FSP DAGGER PRO 650W und sorgt dafür, dass dieses auch an eine Halterung im ATX Format angebracht werden kann.



Kabel



Die Kabel des FSP DAGGER PRO 650W sind allesamt als Flachbandkabel ausgeführt und gut biegbar und leicht starr. So behalten die Kabel beim Einbau im Gehäuse gut die vorgegebene Form.

FSP DAGGER PRO 650W
Kabel Typ Stecker Anzahl
Flach ATX 20 + 4-Pin 1
Flach 4+4 Pin EPS/ATX12V 1
Flach 8 Pin EPS/ATX12V 1
Flach 6+2-Pin PCIe 2
Flach SATA 5
Flach Molex (PERIPHERAL) 2
Flach Floppy 1



Fazit

Das FSP DAGGER PRO 650W ist ein gut verarbeitetes und leichtes SFX Netzteil, welches mit seiner 80+ Gold Zertifizierung der beiliegenden Adapterplatte und seinem günstigen Preis seines gleichen sucht. So ist das FSP DAGGER PRO 650W mit einem aktuellen Preis von 93,72 Euro das günstigste SFX Netzteile (im Preisvergleich, bei gleichen Spezifikationen). Darüber hinaus gewährt FSP auf das FSP DAGGER PRO 650W noch eine siebenjährige Garantie. Aufgrund dessen vergeben wir unsere Preis-/Leistungsempfehlung.


Pro:
+ Verarbeitung
+ Semipassiv
+ Preis

Kontra:
– NA

full



Herstellerseite
Preisvergleich

Die mobile Version verlassen
