Wir hatten dieses Jahr schon einige Mainboards von MSI getestet. Darunter waren auch Mainboards der Z790 Reihe und dieses Mal soll es das MSI Z790 GAMING PRO WIFI im ATX-Format sein. Nach unserer bisherigen Erfahrung sind die Mainboards von MSI verlässliche Produkte. Auf der Intel-Core Plattform der 12. und 13. Generation basiert auch dieses Mainboard und mit dem neuen DDR5-Speicher und den neuesten Wi-Fi-Standard geht das Gaming Pro Wifi ins Rennen. Was nun das GAMING PRO WIFI ausmacht und ob es sich von den anderen Z790ern absetzen kann, seht ihr in folgendem Review.
Verpackung, Inhalt, Daten
Verpackung
Das MSI Z790 GAMING PRO WIFI kommt in einem diskreten Karton. Innerhalb des Kartons befindet sich das wahre Design der Verpackung. Zum Vorschein kommt ein schwarzer Karton, der auf der Oberseite mit weißen Punkten übersät ist. In der Mitte ist die Modellbezeichnung in dicker weißer Schrift zu sehen, die von einer Kontur in Form eines Blitzes verziert wird. Der gleiche Schriftzug ist auf jeder Seite des Kartons zu sehen, was dabei hilft den Inhalt sofort zu identifizieren. Die Rückseite zählt die Features und die Spezifikationen auf. Diese sind tabellarisch und durch Abbildungen verdeutlicht.
Inhalt
Im Lieferumfang finden wir die folgenden Gegenstände:
1 x Mainboard MSI Z790 GAMING PRO WIFI
1 x Set WIFI-Antenne
2 x M.2 Locker – Schrauben
2 x SATA-Kabel
1 x Schnellinstallation-Anleitung
1 x Europa-Regulatorien
1 x Set MSI-Aufkleber
Daten
MSI Z790 GAMING WIFI PRO – Technische Daten
Chipsatz
Intel Z790
CPU
12. und 13. Generation Intel Core LGA 1700
Arbeitsspeicher
Anzahl Slots: 4 x DDR5 Maximalkapazität: 192 GB XMP Version: XMP 3.0 Unterstützte Taktrate: bis zu 7.200 MHz im OC
Onboard Grafik
1 x HDMI 1.4 HDR (max. Auflösung 4k / 30 Hz) (Nur für CPUS mit integrierter Grafikkarte)
Slots
3 x PCIe x 16 2 x PCIe x 1 PCI_E1 Gen PCIe 4.0 bis zu x 16 (CPU) PCI_E2 Gen PCIe 3.0 bis zu x 1 (Chipset) PCI_E3 Gen PCIe 4.0 bis zu x 4 (Chipset) PCI_E4 Gen PCIe 3.0 bis zu x 1 (Chipset) PCI_E5 Gen PCIe 4.0 bis zu x 4 (Chipset)
Speicher
3 x M.2 M.2_1 (CPU) bis zu PCIe 4.0 x 4 M.2_2 (Chipset) bis zu PCIe 4.0 x 4 M.2_3 (Chipset) bis zu PCIe 4.0 x 4 Sata mode 4 x SATA 6G
USB
4 x 2.0 (Front) 4 x 3.2 Gen1 Typ A (Rückseite) 4 x 3.2 Gen1 Typ A (Front) 3 x 3.2 Gen2 Typ A (Rückseite) 1 x 3.2 Gen 2 Typ C (Front) 1 x 3.2 Gen2x2 Typ C (Rückseite)
LAN
Realtek RTL8125BG 2.5 Gbps LAN Realtek RTL8111H 1 Gbps LAN
WLAN & Bluetooth
Intel Wi-Fi 6E 2.4 GHz / 5 GHz / 6 GHz 802.11 a/ b/ g/ n/ ac/ ax Bluetooth 5.3
Audio
Realtek ALC897 7.1 High Definition Audio S/PDIF output
Interne-IO
1 x Power Connector ATX 2 x Power Connector CPU 1 x CPU Fan 1 x Pump Fan 5 x System Fan 2 x Front Panel JFP 1 x Gehäuse Überwachung JCI 1 x Front Audio JAUD 1 x TBT 1 x Tuning Controller JDASH 2 x Adressierbare RGB LED JARGB_V2 1 x JRGB 1 x TPM 4 x USB 2.0 4 x USB 3.2 Gen1 Typ A 1 x USB 3.2 Gen2 Typ C
Formfaktor
ATX 243,84 x 304,8 mm
Details
Bei einem Blick auf die Vorderseite des MSI Z790 GAMING PRO WIFI fällt das „lightning“ Design ins Auge. Diagonal über das Mainboard zieren Schriftzüge und das MSI Logo die Kühlkörper der Platine. Der Kühlkörper über der IO ist verlängert und vergrößert somit die Oberfläche, was die Wärme bei schweren Lasten effektiver abführen sollte. Der VRM-Kühlkörper deckt das MOS ab und hilft ebenso bei der Ableitung der Wärme. Der Chipsatz-Kühlkörper rechts unten soll staubabweisend sein und Geräusche reduzieren. Die M.2-SSDs sind mit der M.2-Thermolösung versehen, was die SSDs effizienter arbeiten lassen soll. Die Kühlkörper sind mit 7W/mK MOSFET-Wärmeleitpads ausgestattet, wobei zusätzliche Drossel-Wärmeleitspads für eine stabile Leistung sorgen sollen, wenn alle Kerne mit hoher Taktrate laufen.
Bei diesem größtenteils schwarzen Design bleibt die RGB-Beleuchtung unscheinbar, bis diese dezent in Aktion tritt. Die Beleuchtung findet im unteren Teil des Mainboards statt und zieht eine Linie neben den PCIe Steckplätzen. Links unten, entlang der Beleuchtungsleiste ist der Audio-Prozessor untergebracht. Gleich daneben sind die Audiokondensatoren zu sehen. Nebenan ist die Knopfbatterie platziert, die nach Montage der Grafikkarte leider verdeckt wird. Die untere Kante beherbergt, wie bekannt, über JAUD1 bis zu JFP1 die entsprechenden Anschlüsse, die der Installationsanleitung entnommen werden können. An der rechten unteren Kante sind die vier SATA-Anschlüsse angebracht. Von den SATA-Anschlüssen zur oberen Kante wandern wir vom JUSB5 über einige FAN-Anschlüsse und dem ATX-PWR1 zur Stromversorgung neben den freiliegenden Arbeitsspeicherslots zu den CPU- und PUMP-FAN Anschlüssen. Insgesamt ist das dunkle Design schon ansprechend, wie wir finden.
Das Mainboard hat zwei LAN-Anschlüsse – einen 1 Gbit Anschluss und einen 2,5 Gbit Anschluss, was für den normalen Gebrauch in der Regel nicht notwendig ist. Sollte man jedoch beispielsweise ein eigenes internes Netzwerk betreiben oder viel am Router basteln, sind zwei LAN-Anschlüsse wirklich praktisch. Mit dem 2,5 Gbit LAN-Anschluss sind somit in einem internen Netzwerk schnellere Datenübertragungen, beispielsweise zu einem NAS möglich.
Mit den im Lieferumfang enthaltenen Antennen, kann eine hervorragende Verbindung mit dem häusliches WIFI-Netzwerk erreicht werden. Hierbei erkennen wir tatsächlich keinen Unterschied zwischen einem LAN-Anschluss und der kabellosen Verbindung. Bei der kabellosen Datenübertragung im Heimnetzwerk sind hierbei dank dem Wi-Fi 6 GHz bis zu 600 Mbit/s pro Sekunde möglich.
Praxis
Montage
Der Vorteil beim Einbau des MSI Z790 GAMING PRO WIFI ist das vorinstallierte IO-Shield. Dieses kann so bei der Montage nicht vergessen werden und passt sich bei unserem Gehäuse, dem NZXT H9 Elite perfekt an. Hierbei gefällt uns die Höhe des Kühlkörpers am IO-Shield, da wir hier genug Platz haben, um den Stromanschluss für die CPU bequem von der Rückseite durch das Gehäuse zu führen. Die Bedienungsanleitung führt den Verbraucher gut durch die Montage des Motherboards. Die neun Schrauben sind mit 0,3 Nm anzuziehen, sodass hier nicht die Platine bricht. Beim Einsatz der CPU in den LGA1700 Slot sind auf die vier Justierungen und das goldene Dreieck zu achten. Der Abstand zwischen der Mitte des CPU-Slots und dem nächsten DIMM-Steckplatz beträgt 50,83 mm.
Die Bestückung der FAN-Anschlüsse ist durchdacht und so platziert, dass eine möglichst kurze Leitungslänge zu den Lüftern entsteht. Dazu hat MSI eine attraktive Illustration auf der Herstellerseite kreiert, welche die Anschlüsse der diversen Kühllösungen sichtbar macht. Hierbei sind die Kühlsysteme in verschiedenen Farben unterteilt:
Rot – CPU-Kühler
Grün – Frontlüfter
Violett – hintere Lüfter
Gelb – obere Lüfter
Blau – Wasserkühlung
Bei der Lüftersteuerung schafft wieder die Steueroberfläche im BIOS Abhilfe. Mit der einfachen Grafikoberfläche können bis zu vier Temperaturziele gewählt werden, bei denen die Lüftergeschwindigkeiten automatisch angepasst werden. Weiterhin ist die Lüftersteuerung auch softwaretechnisch im MSI-Center möglich. Dabei bietet die FROZR AI Cooling Engine eine automatische Kühlung durch Messungen der Temperatur an verschiedenen Stellen im Gehäuse an. So erkennt das System automatisch in welchem Modus die Lüfter betrieben werden und sorgt für eine optimierte Abstimmung der Lüftergeschwindigkeiten. Durch eine entstehende Hysterese drehen die Lüfter gleichmäßig, sodass das System immer leise bleibt. Die Lösung durch die Wasserkühlung in Form einer AIO ist ein spezieller Pin montiert, der bis zu 3 Ampere ermöglicht, um die volle Kontrolle über die Wasserpumpe zu erhalten. Hierbei ist volle Unterstützung durch die Marken MSI, Bitspower, Cooler Master, Corsair, ekwb und Thermaltake versprochen.
Die Anleitung führt auch Laien zum erfolgreichen Aufbau eines PCs, da jede Leitung und jeder Anschluss im Detail beschrieben und mit Bildern veranschaulicht werden. Dabei sind die Bilder auch mit QR-Codes versehen, die zu YouTube-Videos weiterleiten, um jeden Handgriff nachzuvollziehen. Auch der genaue Anschluss der Peripherie wird bildlich veranschaulicht.
Bei der Konnektivität auf der Seite des IO-Shields besitzt das Mainboard den neuesten Wi-Fi 6E Standard, eine Bluetooth 5.3 Verbindung und 2,5G und 1G Lan. Weiterhin haben wir drei USB 10 Gbit/s Anschlüsse und vier weitere 5 Gbit/s USB. Der PCI-E-Anschluss mit dem Namen Lightning 4 verdoppelt sich im Vergleich zur vorherigen Generation und erreicht bis zu 64 GB pro Sekunde.
Testsystem
Testsystem
CPU
Intel Core I9 13900K
Mainboard
MSI Z790 GAMING PRO WIFI
Arbeitsspeicher
Corsair Dominator Titanium First Edition 6000 MT/s
Die Beleuchtung kann über das MSI-Center im Mystic-Light angepasst werden. Mit verschiedenen Profilen und Voreinstellungen wie beispielsweise dem Ambient-Link, kann das ganze System gesteuert werden. Auch in Verbindung mit Drittanbieter-Software wie Armoury Crate oder ICUE können die Softwarelösung mit den richtigen Einstellungen koexistieren.
Die Mystic Light Funktion im MSI Center bereitet jedoch leider massiv Probleme. Dies ist wohl die größte Schwachstelle bei den MSI-Boards. Die Kompatibilität der Beleuchtungssoftware für Windows 11 und Drittanbieter ist manchmal ein Dorn im Auge und trotz mehrerer Versuche die Firmware zu reparieren, bereitet die Beleuchtung weiterhin Kopfschmerzen. Sobald die Beleuchtung aber läuft, heißt es „never change a running system“! Der Support von MSI antwortet schnell und kann erfolgreich beim Lösen der Probleme zur Seite stehen. Wir erhalten eine Update-Software zum LED-Firmwareupdate und eine genaue Prozessbeschreibung.
Mit der True-Color-Funktion können die Farben des Displays an die eigenen Bedürfnisse angepasst werden. Im User-Scenario können wir die Leistungsszenarien mit einem Klick von Extreme Performance über Balanced und Silent bis zu Custom-Einstellungen auswählen. Im Hardware Monitoring finden wir alle wichtigen und aktuellen Daten des Systems im Überblick. Hier werden die CPU-Nutzung, Taktfrequenz, Temperaturen und Spannungen angezeigt. Diese Einstellungen können im Profile Setting nach eigenen Belieben eingestellt werden, was aber eher für erfahrene Benutzer ausgelegt ist. Mit der System Diagnose kann dabei der Speicher im System überwacht werden.
Arbeitsspeicher
In der Praxis unterstützt das MSI Z790 GAMING PRO WIFI Intel Core Pentium, Gold und Celeron Prozessoren der 12. und 13. Generation für den LGA 1700 Sockel. Der DDR5-Speicher wird bis zu einer Taktrate von 7.200 MHz im Overclocking unterstützt, wobei wir den CORSAIR DOMINATOR TITANIUM mit einer Taktrate von 6.600 MHz ausreizen. Im Vergleich dazu unterstützte die Z690 Reihe nur bis zu 6.400 MHz. Obwohl die RAM-Speicher für AMD ausgelegt sind, kann dieser auch problemlos auf einer Intel-Plattform betrieben werden. Hierbei sollten die RAM-Einstellungen im BIOS aber von Hand durchgeführt werden, was nur für erfahrene Benutzer zu empfehlen ist. Das BIOS bietet sehr viele Anpassungsmöglichkeiten, die hauptsächlich Enthusiasten ansprechen. Für Durchschnittsverbraucher ist das Angebot an Einstellungen mehr als ausreichend. Am Rande sei erwähnt, dass auch hier ein Übertakten des Prozessors sowie Arbeitsspeichers möglich ist. Die Einstellungen der Taktraten und Spannungen und Ströme sind für Nutzer, die genau wissen, was sie tun. Mit dem aktuellen BIOS-Version 7D93v12 wollen wir uns weiterhin anschauen, wie das System auf ein Overclocking des RAM-Speichers reagiert.
Zurück
Vor
Durch die Möglichkeiten, welche uns das Mainboard bietet, schaffen wir es den von uns genutzten Arbeitsspeicher bei 1,35 Volt auf bis zu 7.000 MHz zu übertakten. Dabei handelt es sich um zwei Riegel des „CORSAIR DOMINATOR TITANIUM FIRST EDITION“, welcher vom Hersteller mit 6.000 MHz angegeben ist. In den folgenden Tests hat sich herausgestellt, dass das System am stabilsten mit einer Arbeitsspeicher-Taktrate von 6.600 MHz funktionierte.
BIOS
Zurück
Vor
Das Click-Bios 5 verspricht mehr Leistung und mehr Features für Höchstleistung, Optimierung, Gaming oder Effizienz. So sind XMP-Profile hinterlegt, um ein einfaches Übertakten von kompatiblen Speicher zu ermöglichen. Mit dem Volume Management Device (VMD) wird eine direkte Steuerung und Verwaltung von NVMe-SSDs über den PCIe-Bus ohne zusätzliche Hardware ermöglicht. Das Flashen und aktualisieren des BIOS kann bequem über das CMOS Setup, über die M-FLASH-Funktion durchgeführt werden. Der Hardwaremonitor bietet einen schnellen Zugriff auf relevante Hardware-Informationen in Echtzeit bei Temperatur, Spannung, Speicherkapazität und Taktgeschwindigkeit. Wie von MSI bekannt kann innerhalb des BIOS nach Funktionen gesucht und als Favoriten gespeichert werden.
CPU übertakten
Dem Overclocking des RAM-Speichers haben wir uns in dem Test zum Corsair Dominator Titanium gewidmet. Dort könnt ihr nachlesen, inwieweit wir unsere RAM-Riegel übertakten konnten und wie stabil das System dabei läuft. Ohne genau ins Detail zu gehen können wir sagen, dass das System mit zwei FullHD Bildschirmen und zwei QHD Bildschirmen, mehr als 10 geöffneten Tabs unter denen auch Streams angezeigt werden, Discord mit 2 – 3 Streams, OBS mit Wiederholungspuffer und laufendem Stream, mit den Einstellungen von 6.600 MHz bei 1,35 Volt Spannung stabil betrieben wird. Ist das manuelle Übertakten nicht gewünscht, oder bestehen Zweifel, dass etwas kaputt gehen könnte, ist es möglich, einfach im BIOS das XMP-Profil zu aktivieren. Hierbei sind zwei Profile hinterlegt.
Zurück
Vor
Natürlich ist es möglich auch die CPU entsprechend zu übertakten. Hierbei ist Vorsicht geboten, da die eingestellten Spannungen tatsächlich Schaden an der CPU anrichten könnten. An dieser Stelle sei darauf hingewiesen, dass Overclocking an der CPU zu einem Garantieverlust führt.
Benchmarks
Wir haben das MSI Z790 GAMING PRO WIFI samt dem System einiger Testsoftware unterzogen. Unter den Tests haben wir Cinebench in Single- und im Multi Core getestet und 3DMark mit Fire Strike Extreme, NVIDIA DLSS Feature Test, Solar Bay Unlimited und Time Spy als Belastungstests verwendet.
Cinebench
Zurück
Vor
Zuerst haben wir das System mit der Software Cinebench R23 getestet. Im ersten Schritt ließen wir Cinebench in Single Core Modus laufen und erhielten dabei eine Punktzahl von 1997. Anschließend ergab Cinebench im Multicore Modus eine Punktzahl von 33852. In der Vergleichstabelle sind die Systeme zu den einzelnen Tests nach Punkten gelistet.
3DMark
Es werden statistisch 20 Versuchsdurchläufe benötigt, um einen aussagekräftigen Beweis für die Ergebnisse im Benchmark zu erhalten. Bei allen Tests, bis auf Time Spy hatten wir im Hintergrund die Wallpaper Engine und Firefox mit etwa 10 aktiven Tabs offen. Time Spy erforderte das gesamte System, sodass wir alle unnötigen Programme im Hintergrund beendet hatten. So konnten wir im Folgenden die Ergebnisse und die zugehörige Dokumentation ermitteln.
Fire Strike Extreme
Zurück
Vor
Der Fire Strike Extreme Belastungstest liefert uns eine Framerate Stabilität von 97,1 % bei 20 Durchläufen. Die Details zur Überwachung können den Diagrammen im Endergebnis nachvollzogen werden.
NVIDIA DLSS Feature Test
Zurück
Vor
Der DLSS Feature Test zeigt uns den Unterschied zwischen den FPS Werten mit aktiviertem und deaktiviertem DLSS. Dabei betrug der Wert ohne DLSS 50,67 FPS, wobei ein Wert von 82,77 FPS bei aktiviertem DLSS erreicht werden konnte. Auch hier kann der Verlauf des Tests den Diagrammen entnommen werden.
Solar Bay Unlimited
Zurück
Vor
Auch das Solar Bay Unlimited liefert uns das Ergebnis von einem bestandenen Belastungstest mit 97,1 %. Hierbei sind Framerate, Temperatur und Frequenz in den Diagrammen abgebildet und nachzuvollziehen.
Time Spy
Zurück
Vor
Den ersten Test mit Time Spy hatten wir nicht bestanden, da noch einige Programme im Hintergrund liefen. Anschließend haben wir sämtliche Programme im Hintergrund deaktiviert und den Test mit 20 Durchläufen erneut gestartet. So konnten wir den Belastungstest mit 98,6 % bestehen.
Beleuchtung
Fazit
Das MSI Z790 GAMING PRO WIFI bietet sehr umfangreiche Features, die MSI durch jahrelange Erfahrung auf diesem Gebiet mitbringt. Für den Normalverbraucher sind viele Features, wie der Overclocking Bereich oder zwei LAN-Anschlüsse nur bedingt interessant, denn hier werden hauptsächlich Enthusiasten angesprochen. Das Design ist dezent und hält sich mit der RGB-Beleuchtung zurück, liefert allerdings eine gute Kühlung und bewährt sich für den Einsatz von der aktuell größten CPU. Datenübertragung und Speicher- und Lesegeschwindigkeiten sorgen für ein beruhigtes Gewissen, eine gute Investition von derzeit 232,00€ getätigt zu haben. Daher sprechen wir eine Empfehlung aus.
Pro: + Dezentes Design + gute Wärmeableitung + stabiles und verlässliches System
18. Oktober 2023 – GIGABYTE Technology, einer der international führenden Hersteller von Motherboards, Grafikkarten und modernsten Hardware-Lösungen, ist mit den neuen Z790/Z690 Motherboards bereit, die Ära der Intel® Core™ Prozessoren der 14. Generation einzuleiten.
Vom Flaggschiff-Modell Z790 AORUS XTREME X bis zum vielseitigen Z790 AORUS ELITE X, ist die X Gen Serie speziell entwickelt worden, um die Leistung der 14. Generation der Intel® Core™ Prozessoren und die DDR5 Geschwindigkeit zu optimieren.
Die AORUS Z790 X Gen Motherboards sind mit modernsten Technologien ausgestattet und bieten die beste Kompatibilität mit DDR5-Speichern, mit Unterstützung von bis zu DDR5 XMP-8266 und mehr. Dabei sorgt besonders die neu eingeführte Back Drilling Technologie für die überragende DDR5 Leistung, da sie die Signalintegrität verbessert und so eine verbesserte Systemleistung mit höherer Zuverlässigkeit erreicht wird.
Darüber hinaus bieten die AORUS Z790 X Gen Motherboards außerdem mehrere wichtige Verbesserungen für die Leistung der neuen Prozessor-Generation, darunter DIY-Innovationen, effizientere Designs der Kühlung, Ultra Durable-Komponenten und modernste Wi-Fi 7-Unterstützung. Die neu entwickelte M.2 EZ-Latch Click Technologie ermöglicht die schraubenlose Installation von M.2-Kühlkörpern. Zusammen mit der werkzeuglosen Installation von M.2-SSDs via EZ-Latch Plus wird der Einbau so einfach wie nie zuvor. Die effizienten Kühlungen der Motherboards wurden entwickelt, um das System auch bei hohen Geschwindigkeiten effektiv kühl zu halten. Der neuartige PCIe UD Slot X nutzt ein einteiliges Design, das an einer dedizierten Backplate befestigt ist, wodurch die Tragfähigkeit auf beeindruckende 58 kg erhöht wird. Hinzu kommt die neu eingeführte Ultra-High-Gain-Antenne, die in Verbindung mit Wi-Fi 7 direktionale und omnidirektionale Eigenschaften kombiniert und eine stärkere, schnellere und stabilere Signalübertragung ermöglicht.
Neben den Hardware-Upgrades wurde auch das BIOS einer umfassenden Überarbeitung unterzogen und ein neues benutzerzentriertes UC-BIOS entwickelt. Dieses überarbeitete BIOS bietet eine neu gestaltete Benutzeroberfläche und bessere Nutzererfahrung dank eines Quick Access Panels mit anpassbaren Optionsschaltflächen. Dies ermöglicht es Nutzern, häufig verwendete Funktionen aus dem Advanced Mode als Tastenkombinationen festzulegen, die dann direkt vom Easy Mode aus zugänglich sind. Darüber hinaus wurden mit PerfDrive weitere Optimierungen implementiert, die auf die Intel® Core™ Prozessoren der 14. Generation zugeschnitten sind. Der Instant 6GHz+ Modus ermöglicht eine Übertaktung auf beeindruckende 6,2GHz.
Die AORUS Z790 X Gen Motherboards setzen neue Maßstäbe für extreme Rechenleistung und schaffen völlig neue Möglichkeiten für Enthusiasten, professionelle Nutzer und Spieler. Dabei bieten die Z790/Z690 Motherboards mit dem neusten BIOS Update auch volle Unterstützung der 14. Generation der Intel® Core™ Prozessoren.
Leistungsstarke Desktop-PCs müssen nicht zwangsläufig viel Platz in Anspruch nehmen: Sogenannte Small-Form-Factor-Systeme (kurz SFF) bieten einen kleinen Formfaktor, bringen aber auch einige Einschränkungen mit sich. Eine der wichtigsten Komponenten in diesen Systemen ist das Mainboard. In diesem Test nehmen wir das MSI MPG B760I EDGE WIFI Mini-ITX Mainboard unter die Lupe. Mit Unterstützung für Intel-Prozessoren der 12. und 13. Generation und DDR5-Arbeitsspeicher verspricht dieses Mainboard hohe Leistung in einem kleinen Formfaktor. Wir werden einen genaueren Blick auf die Funktionen und Eigenschaften dieses Produkts werfen und herausfinden, ob es eine gute Wahl für den Aufbau eines SFF-Systems ist.
Verpackung, Inhalt, Daten
Verpackung
Die Verpackung des MSI MPG B760I EDGE WIFI ist in Weiß und Grau gehalten. Auf der Front wird Lightning Gen 5 sowie der Windows 11 support beworben.
Auf der Rückseite des Kartons befindet sich ein Bild des Mainboards, neben dem wichtige Eigenschaften wie das thermische Design, die Spannungsversorgung und die unterstützten drahtlosen Netzwerke aufgeführt sind. Darunter befinden sich eine Auflistung aller weiteren technischen Details und eine Übersicht über die verfügbaren Anschlüsse auf der Rückblende.
Inhalt
Zum Lieferumfang gehört:
1x Paar Antennen
1x Sata-Kabel
1x ARGB-Kabel
2x M.2 Schrauben
1x Schnellinstallationsanleitung
1x Stickerbogen
Daten
Technische Daten
MSI MPG B760I EDGE WIFI
Format
Mini-ITX
CPU-Sockel
LGA1700
CPU-Support
12. Gen / 13. Gen – Intel Core / Pentium Gold / Celeron
2x USB 3.2 Gen 2 (1 x Typ-C, 1x Typ-A) 4x USB 3.2 Gen 1 (4 x Typ-A) 2x USB 2.0 (2 x Typ-A)
USB-Ports (Pin-Header – intern)
2x USB 2.0 2x USB 3.2 Gen1 1x USB 3.2 Gen2 Typ-C
Audio-Chip Audio-Anschlüsse
Realtek® ALC897 Codec 7.1-Channel USB High Performance Audio
DisplayPort
1x – Version 1.4
HDMI
1x – Version 2.1
Lüfter
1x CPU Fan 1x Pump Fan 1x System Fan
RGB
1x Addressable Gen 2 1x Aura RGB
Stromversorgung
1x 24-pin Main Power 1x 8-pin +12V CPU Power
Weitere interne Anschlüsse
2x System Panel Chassis Intrusion Front Panel Audio header Clear CMOS
Weitere Features
EZ Debug LEDs XL PCIe Clip Vorinstallierte I/O Blende
Details
Übersicht
Das MSI PGB B760I Edge Wifi bietet alles, was das Gamerherz höher schlagen lässt. Auf dem 170 x 170 mm großen Mainboard hat der Hersteller keinen Platz ungenutzt gelassen. Optisch heben sich die silbernen Kühlelemente von der ansonsten schwarzen Platine ab. Die Kühlkörper sind nicht miteinander verbunden, allerdings schließt der Kühlkörper des linken Netzteils bündig mit der IO-Blende ab, auf der der MSI-Drache prangt.
In einer Dual-Channel-Konfiguration unterstützt das Mainboard DDR5-Speicher bis 7200 MHz. MSI bietet darüber hinaus auch eine Variante mit DDR4-Unterstützung an, die ansonsten baugleich mit diesem Mainboard ist. Die Arbeitsspeicherriegel sind nur auf der oberen Seite verriegelt, in der unteren Schiene werden die Speicherriegel ohne Verriegelung gehalten.
Powerdesign
Um die CPU mit Spannung zu versorgen, steht ein 8-Pin-Anschluss zur Verfügung. MSI entschied sich für ein 8+1+1-Power-Design beim MSI MPG B760I EDGE WIFI. Um auch leistungsstarke Prozessoren ausreichend zu versorgen, liefern die Power Stages jeweils bis zu 90 A. Die dabei entstehende Wärme wird dank flexibler Wärmeleitpads effizient an die Kühlkörper abgegeben.
Teardown
Um die Spannungsversorgung zu kühlen, kommen zwei separate Kühlkörper zum Einsatz, eine Heatpipe kommt nicht zum Einsatz. Für die Kühlung des M.2-Steckplatzes auf der Frontseite ist ein weiterer Kühlkörper vorgesehen. Unter diesem Kühlkörper ist ein weiterer zur Kühlung des B760-Chipsatzes angebracht. Der M.2-Steckplatz, der sich auf der Rückseite befindet, verfügt über keinen Kühlkörper.
PCIe & M.2 Anschlüsse
Als PCIe-Steckplatz wird beim MSI MPG B760I EDGE WIFI eine Lightning GEN 5 PCI-E Schnittstelle verwendet. Diese bietet den aktuellen PCIe-Standard mit vollen x16 Lanes und einer daraus resultierenden Bandbreite von 128 GB/s. Dank der SMT (Surface Mount Technology), der verstärkten Lötstellen und des „Steel Armor“ Metallschutzes bietet dieser Steckplatz eine Vielzahl von Eigenschaften, um die hohen Geschwindigkeiten zu unterstützen und eine lange Lebensdauer zu gewährleisten.
Das Mainboard verfügt über zwei M.2-Steckplätze, von denen sich einer auf der Vorderseite oberhalb des PCIe-Steckplatzes und der andere auf der Rückseite befindet. Beide unterstützen grundsätzlich das NVMe-Protokoll in der Version 1.4 und werden mit der vollen Bandbreite von vier Lanes nach PCIe 4.0 betrieben. Im M.2 Slot auf der Rückseite können auch ältere SATA-SSDs verwendet werden. Hinsichtlich der SSD-Größen werden nur SSDs mit dem Formfaktor 2280 unterstützt, für andere Größen sind keine Gewinde vorgesehen und können so nicht ohne Weiteres eingebaut werden.
Anschlüsse I/O Shield
Das weiße I/O-Shield bietet, von links nach rechts betrachtet, folgende Anschlüsse:
4x USB 3.2 Gen 1 (5 Gbps)
1x HDMI 2.1 und 1x DisplayPort 1.4
1x USB 3.2 Gen 2 (10 Gbps)
1x USB 3.2 Gen 2 Typ-C (10 Gbps)
2x USB 2.0
1x 2.5G LAN
Anschlüsse für Wi-Fi / Bluetooth Antennen
3x Audio Anschlüsse
Interne Anschlüsse
Das Mainboard verfügt über Anschlüsse für Lüfter und Pumpen zur Kühlung der CPU. Darüber hinaus verfügt das MPG B760I EDGE WIFI lediglich über einen Anschluss für Gehäuselüfter, der sich neben den Anschlüssen für die CPU-Lüfter befindet. Ein 5 V ARGB und ein 12 V RGB-Header können für die RGB-Beleuchtung verwendet werden. Neben Front-Audio- und System-Panel-Anschlüssen stehen Anschlüsse für bis zu zwei USB 2.0, zwei USB 3.2 Gen 1 und ein USB 3.2 Gen 2 (Typ-C) zur Verbindung mit dem PC-Gehäuse zur Verfügung. Für zusätzlichen Festplattenplatz stehen auf dem Mainboard vier SATA-Anschlüsse zur Verfügung.
Netzwerk
Das MPG B760I EDGE WLAN unterstützt mit Wi-Fi 6E den neuesten WLAN Standard im 6-GHz-Band. Natürlich unterstützt die Netzwerkkarte auch weiterhin die Frequenzbänder 2,4 GHz und 5,0 GHz, Bluetooth wird in der Version 5.3 unterstützt. Die im Lieferumfang enthaltene Wireless-Antenne wird einfach auf die Rückseite des I/O Shields geschraubt und ist sofort einsatzbereit. Schnelle Netzwerkverbindungen sind auch per Kabel möglich, dafür sorgt der LAN-Controller Realtek RTL8125BG. Dieser bringt bis zu 2,5 Gbit/s auf die Leitung.
Vor dem Einbau in das Gehäuse setzen wir den Intel Core i5 12100F in den Sockel ein und stecken die Speicherriegel in die Sockel. Anschließend bauen wir das Mainboard ins Gehäuse ein und schließen den unsere AiO an. Die fest verbaute I/O Blende fügt sich sauber in das Gehäuse ein. Als Systemfestplatte kommt eine ASUS ROG Strix SQ7 Gen4 in den frontseitigen M.2 Slot. Auf der Oberseite des Mainboards befinden sich alle Lüftersteckplätze.
UEFI / BIOS
Zurück
Vor
Das UEFI des MSI MPG B760I EDGE WIFI ist sehr anwenderfreundlich gestaltet und erlaubt es, verschiedene Einstellungen auf intuitive Weise vorzunehmen. Beim ersten Start wird man aufgefordert, den Typ des CPU-Kühlers zu definieren, auf Basis dieser Eingabe werden die Leistungsbegrenzungen vorgenommen. Anschließend werden die aktuellen Einstellungen und Messwerte ansprechend dargestellt. Neben der Möglichkeit, Lüfterkurven und das aktive Arbeitsspeicherprofil einzustellen, kann auch die Bootreihenfolge variabel eingestellt werden.
Zurück
Vor
Mit der Taste F7 gelangt man in die erweiterten Einstellungen. Hier stehen dem Anwender eine Vielzahl von Einstellmöglichkeiten zur Verfügung. Die Möglichkeiten sind vielfältig, so können z.B. tiefgreifende Einstellungen der Spannungen und Taktungen der CPU und des Arbeitsspeichers vorgenommen werden, ein Übertakten der CPU lässt der B760-Chipsatz allerdings nicht zu.
Software
MSI Center ist eine modulare Software, die optional installiert werden kann. In der Grundversion kann die Software zur Installation von Treibern und zur Aktualisierung des BIOS verwendet werden. Viele weitere Funktionen können innerhalb des Programms hinzugefügt werden. Zur Anpassung der Lüfterkurven und des Leistungsverhaltens der CPU kann die Funktion „User Szenario“ hinzugefügt werden. Uns gefällt der modulare Ansatz, der es dem Benutzer ermöglicht, selbst zu entscheiden, welche Funktionen für ihn von Nutzen sind.
Benchmarks
Um die Leistungsfähigkeit des Systems zu beurteilen, wird es in einigen synthetischen Benchmarks getestet. Alle Tests liefen mit aktiven XMP1.
AIDA64 Cache & Memory Benchmark
In einem ersten Test haben wir die Leistung des Zusammenspiels von CPU und RAM mit AIDA64 ermittelt. Dabei erreichten wir eine Schreibrate von 60.890 MB/s, eine Leserate von 72.309 MB/s und eine Kopierrate von 65.989 MB/s. Den gleichen Arbeitsspeicher haben wir bereits in anderen Benchmarks verwendet, so dass wir einen Vergleich ziehen können. In dieser Konfiguration liefert der Benchmark durchweg höhere Werte als mit einer AMD Ryzen 7700X CPU und einem MSI MPG B650 Carbon Mainboard. Der reine Datendurchsatz des Arbeitsspeichers kann sich sehen lassen. Die AIDA64 Software kann ebenfalls über das MSI Center als Testversion installiert werden, allerdings mit einigen Einschränkungen.
Cinebench R23
Im Cinebench R23 können wir die Leistung der CPU in einem realitätsnahen Szenario untersuchen. Wir erreichen 7568 Punkte im Multi- und 1599 Punkte im Singlecore-Benchmark. Diese Werte entsprechen unseren Erwartungen an die kleine Vierkern-CPU.
3DMark – TimeSpy
Wir haben das System in TimeSpy antreten lassen, einem Benchmarktest der 3DMark Anwendung. Da hier auch die Grafikkarte belastet wird, ist dieser Test besonders für die Beurteilung der Spieleleistung relevant. Mit aktivem XMP erreichen wir eine Wertung von 8267 Punkten. Dieser Wert liegt laut 3DMark in dem Bereich, der für die verwendeten Komponenten zu erwarten ist. Wir können also festhalten, dass das Mainboard eine sehr gute Performance für Spiele zur Verfügung stellt.
Fazit
Dass auch kleine Rechner große Leistung bringen können und nicht nur für Enthusiasten eine gute Option sind, zeigt MSI mit dem MPG B760I EDGE WIFI. Mit zahlreichen Anschlüssen intern wie extern, mehreren SATA-Ports und zwei M.2 Ports überzeugt das Mainboard. Aktuelle Standards wie WiFi 6E, Bluetooth 5.3, PCIe 5.0 und DDR5 Speichermodule mit 7200 MHz+ lassen kaum Wünsche offen und bieten Platz für zukünftige Upgrades. Das Mainboard ist aktuell für 279 € im Preisvergleich gelistet, dafür bekommt man ein schickes kleines Mainboard, das jeden Zentimeter der Fläche für sinnvolle Features nutzt. Wir sind überzeugt und können das Mini-ITX Mainboard bedenkenlos weiterempfehlen.
Pro: + Verarbeitung & Design + Kompakte Bauform + WiFi 6E, Bluetooth 5.3 und PCIe 5.0 + Ausreichende Spannungsversorgung Neutral: – Ein M.2-Steckplatz ohne Kühlkörper

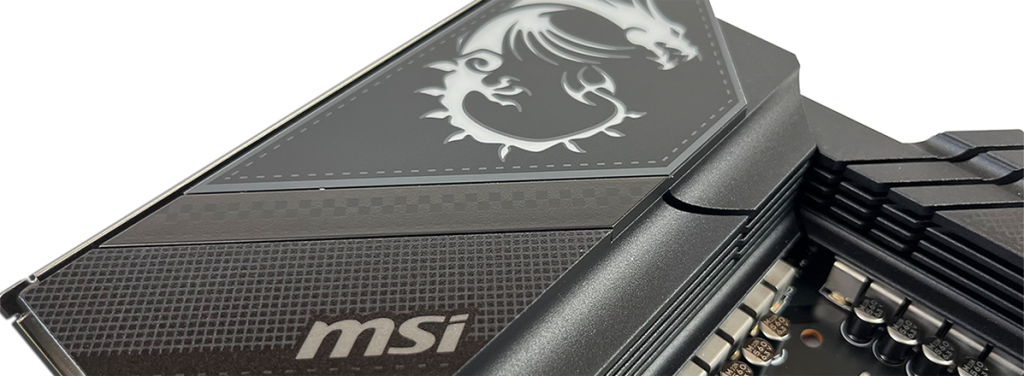

Nachdem wir bereits mit dem MSI Z690 Carbon WiFi hervorragende Erfahrungen machen durften, folgt nun der Nachfolger, das MSI MPG Z790 Carbon WiFi, welcher die neuste Intel-Core Plattform der 13. Generation unterstützt. Da uns das Z690 Board nun seit einem knappen Jahr begleitet, sind wir gespannt, in wie fern MSI das sonst so üppig ausgestattete Board übertrifft. Soviel sei gesagt: Es wurde optisch leicht überarbeitet, bietet eine verbesserte Spannungsversorgung und dem I/O-Shield wurde ebenfalls ein neues Design spendiert. Wer nun mehr über das MSI MPG Z790 Carbon WiFi erfahren will, ist eingeladen, nun in unser Review eintauchen.
Verpackung, Inhalt, Daten
Verpackung
Die Verpackung des MSI MPG Z790 CARBON WIFI ist sehr farbenfroh gestaltet. Neben der Aufschrift „MSI MPG Z790 CARBON WIFI“ befindet sich an der oberen linken Ecke das MSI Logo. Weiterhin erkennen wir verschiedene Symbole und Aufschriften für unterschiedliche Kompatibilitäten, zur Beleuchtung, Arbeitsspeicher und CPU. Auf der Rückseite erkennen wir verschiedene Auflistungen über die Features des Boards und im Zentrum können wir das CARBON WIFI in RGB-Beleuchtung wunderbar erkennen.
Inhalt
Der Lieferumfang des MSI MPG Z790 CARBON WIFI ist üppig ausgestattet. Neben dem Board und der WIFI-Antenne befinden sich folgende Teile im Karton:
2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
SATAIII
6x SATA 6G
M.2 Slot
5x M.2 M.2_1 (From CPU) bis zu PCIe 4.0 x4 M.2_2 (From CPU) bis zu PCIe 5.0 x4 M.2_3 (From Chipset) bis zu PCIe 4.0 x4 M.2_4 (From Chipset) bis zu PCIe 4.0 x4 M.2_5 (From Chipset) bis zu PCIe 4.0 x4
Raid
0/1/5/10 für SATA und M.2
LAN
1x Intel® 2.5Gbps LAN
USB Ports
4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Rear) 2x USB 3.2 Gen1 Type A (Front) 6x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Rear) 1x USB 3.2 Gen2x2 Type C (Rear) 1x USB 3.2 Gen2x2 Type C (Front)
Audio Ports (Rückseite)
Realtek® ALC4080 Codec 7.1-Channel USB High Performance Audio
HDMI
1x HDMI™ 2.1 mit HDR, maximal 4K 60Hz
DIRECTX
12
Betriebssystem
Windows 10, Windows 11
Details
Überblick
Schauen wir uns das gesamte Board an, fallen uns einige passive Kühler über Powerstages, Chipsatz und M.2-Steckplätzen auf. Die Audio-Sektion ist jedoch nicht passiv gekühlt, obwohl dies auf den ersten Blick so aussieht. Dafür erhalten wir einen verstärkten PCIe-Slot, was sich darüber hinaus auch auf die DDR5-Steckplätze übertragen lässt. Der LGA-Sockel weist keine Besonderheiten auf. Für Lüfter sieht MSI an der unteren Kante vier Anschlüsse und an der oberen rechten Ecke weitere drei vor. Somit erhalten wir die Möglichkeit viele Systemlüfter zu betreiben. Vier LEDs an der oberen rechten Kante dienen dem EZ Debug-Status. Eine Debug Code LED liefert zusätzliche Informationen über den Status des Boards. Darüber hinaus ist das Board mit einem 4-Pin RGB und drei weitere 3-Pin ARGB Headern ausgestattet. Auch ein USB-Typ-C Anschluss ist vorhanden. Die Rückseite weist keine Backplate auf.
Das Kühlelement des Chipsatzes beherbergt die wesentlichsten Informationen zum Funktions- und Kompatibilitätsumfang des Boards. In einem späteren Kapitel werden wir alle passiven Kühlkomponenten abnehmen und einen Blick auf die nackte Platine werfen.
Input / Output – Shield
Auf dem I/O – Shield ist bereits eine Blende angebracht. Insgesamt befinden sich hier von links nach rechts:
Clear CMOS / Flash / Smart Button
2x USB 3.2 Gen 1 5 Gbps (Typ A)
1x HDMI
4x USB 3.2 Gen 2 10 Gbps (Typ A)
1x 2.5 G LAN
1x USB 3.2 Gen 2 10 Gbps (Typ A)
1x USB 3.2 Gen 2 10 Gbps (Typ C)
1x USB 3.2 Gen 2 10 Gbps (Typ A)
1x USB 3.2 Gen 2 10 Gbps (Typ C)
1x Wi-Fi / Bluetooth
1x Optischer S/PDIF Out
5x Audio Anschlüsse
Kühlelemente
Das Kühlungskonzept umfasst zwei sehr massive Kühler für alle Powerstages um den CPU-Sockel herum, die durch eine Heatpipe miteinander verbunden sind. So wird die Wärme unter Zuhilfenahme von Wärmeleitpads effizient und gleichmäßig an die Kühlkörper abgegeben. Ein weiterer großflächiger Kühlkörper dient der Wärmeregulation des Chipsatzes. Das Bild wird von weiteren passiven Kühlkörpern abgerundet, die bis zu fünf NVME-SSDs, mittels Wärmeleitpads, herunterkühlen sollen.
Um das Gesamtsystem effizient kühlen zu können, sieht MSI sieben PWM-Lüfteranschlüsse vor, die unter höchster Präzision dort angebracht wurden, wo sie auch wirklich benötigt werden. Hier hat MSI mitgedacht und so befindet sich bspw. der Lüfteranschluss für die CPU und die Pumpe nahe an den dazugehörenden Komponenten, deren Slots wir nun genauer beleuchten werden.
Erweiterungsslots
Auf dem ATX Board befinden sich vier DDR5-Slots, welche zusätzlich verstärkt sind. Hier kann DDR5 Arbeitsspeicher im Dualchannel mit bis zu 7.600 MHz betrieben werden. Das System unterstützt XMP3.0 OC.
Insgesamt stehen uns drei PCIe-Slots zur Verfügung. Der erste Slot wurde verstärkt und ist mit 16 Lanes über den PCIe 5.0 Standard an die CPU angebunden. Der darunter liegende PCIe 3.0 x1 Slot ist nur dann verwendbar, wenn die Grafikkarte eine maximale Slothöhe von zwei Steckplätzen nicht überschreitet und ist über den Chipsatz angebunden. Ein letzter PCIe-Slots liefert erneut 16 Lanes über den 4.0 Standard über den Chipsatz.
Ähnlich verhält es sich mit den M.2 Steckplätzen, von denen nur der zweite Steckplatz über eine PCIe 5.0 Anbindung über die CPU bereitstellt. Dies würde jedoch den primären PCIe Slot auf acht Lanes reduzieren. Aus diesem Grund verwenden wir den ersten M.2 Slot, der allerdings nur über PCIe 4.0 direkt über die CPU angebunden ist. Insgesamt ist mit dieser Konfiguration das Maximum an Geschwindigkeit mit einer Samsung 980 Pro trotzdem möglich.
Für Speicherquellen ist mehr als ausreichend gesorgt. Insgesamt können wir über die sechs SATA-Anschlüsse HDDs und SSDs mit bis zu 550 MB/s anbinden, die wir für unser Setup jedoch nicht verwenden werden. Wir konzentrieren uns eher auf eines der fünf M.2-Slots.
Powerstages
Das 19+1+1 Strom-System sorgt dafür, dass unser System auch unter erschwerten Bedingungen reibungslos läuft. Dabei dienen 19 Phasen dem CPU Power System, eine weitere Phase der GT Power und eine zusätzliche Phase der AUX Power. Diese werden von 7W/mK MOSFET Wärmeleitpads und einem passiven Kühlkörper unterstützt. Die Core-Boost Technik kombiniert ausgeklügeltes Layout und optimierten Stromfluss, sodass der Prozessor stets mit genügend Strom versorgt wird. Somit werden perfekte Bedingungen für das Übertakten deines Multi-Core-Prozessors geschaffen. So kann eine Übertaktung innerhalb von wenigen Sekunden bessere Frames per Second liefern. Ein integrierter Überspannungsschutz verhindert mögliche Kurzschlüsse an der CPU und anderen kritischen Komponenten, während das LCC sicher stellt, dass die CPU-Spannung unter jeder Last stabil bleibt, was wiederum die Stabilität der CPU erheblich verbessert.
Chipsatz
Bei dem Audio Chip handelt es sich um den Realtek® ALC4080 Codec aus dem Jahr 2020. Der ALC4080 verfügt über einen Direct-Stream-Digital-Decoder, mit dem der Anwender hochwertige DSD-Stream-Inhalte genießen und seinen eigenen DSD-Stream mit minimalem Qualitätsverlust durch DA-Wandler erstellen kann. Insgesamt drei Stereo-ADCs sind integriert und können mehrere analoge Audioeingänge unterstützen, einschließlich eines 110dB SNR-Stereo-Line-Level-Eingangs und eines Mikrofonarrays mit den Software-Features AEC, BF, NS und FFP.
Der Z790 Chipsatz unterstützt die Übertaktung des Arbeitsspeichers und der CPU. Er liefert bis zu 28 PCI-Express-Lanes und unterstützt Intels Optane Speicher. Darüber hinaus ist er die beste Wahl für Gamer mit enthusiastischen Motiven. Gepaart mit unserem Intel Core i7 12700K können wir es nun kaum erwarten, neue Benchmarks zu veröffentlichen.
Im Vergleich zu unserem Vorgänger, dem Z690 Carbon WiFi, wurden die Kühlkörper verbessert. Eine zusätzliche Phase sorgt für noch mehr Stabilität. Auch hat sich die Userfreundlichkeit verbessert, indem das I/O-Shield mit neuen Funktionen und erweiterten Anschlussmöglichkeiten überarbeitet wurde. Darüber hinaus wurden einige Details überdacht. so ist bspw. der USB 3 Port für die Front-I/O nun ein Winkelstecker. Auch der erste M.2 Slot lässt sich nun über einen Mechanismus werkzeuglos vom Kühlkörper befreien.
Die Installation unserer Komponenten auf dem MSI MPG Z790 CARBON WIFI verläuft problemlos. Zur Montage unseres CPU-Kühlers muss die werkseitig verbaute Halterung entfernt werden. Schließlich verwenden wir eine Arctic MX-2 Wärmeleitpaste als effektives Mittel zum Abtransport der Wärme. Die M.2 SSD verbauen wir in den ersten passiv gekühlten M.2 Slot. Nachdem wir die Wasserkühlung und alle nötigen Lüfter sowie die Grafikkarte eingebaut haben kann es fast losgehen. Wir setzten letztendlich unseren Arbeitsspeicher ein und kümmern uns um das Kabelmanagement.
Läuft das System erst einmal, erstrahlt das Case farbenfroh. Neben den RGB-Effekten der Lüfter und denen der AiO erstrahlt auch der MSI-Drache über dem I/O-Shield.
UEFI
Im erweiterten Menü werden uns im oberen Bereich weitere Informationen, wie Taktfrequenzen von CPU und Speicher sowie Spannungswerte, Datum und Uhrzeit angezeigt. Die für unsere Zwecke wichtigsten Einstellungen, befinden sich in den Kategorien Settings und OC. Da es sich bei dem MSI MPG Z790 CARBON WIFI um ein Gaming-Mainboard für Enthusiasten handelt, verwenden wir das XMP Profil 1, um unseren Arbeitsspeicher auf 5600 MHz zu takten. Mit der 12. Gen. Intel Core Prozessoren lässt sich zum ersten Mal zwischen zwei Kerntypen unterscheiden. Im OC-Menü haben wir die Möglichkeit sowohl die Power-Cores als auch die Efficiency-Cores unabhängig voneinander zu übertakten. Hier haben wir zu Konsistenzzwecken alle P-Cores auf 5.2 GHZ, alle E-Cores auf 4.0 GHz und die Ring Ratio auf 39 gestellt. Schließlich haben wir die CPU CORE AUX um 0,1 V erhöht und das LLC auf Mode 4 gestellt. Außerdem erhöhen wir die Geschwindigkeit des Arbeitsspeichers auf 6 GHz.
Benchmarks
Cinebench R23
Wir beginnen mit einem Benchmark des Boards im Auslieferungszustand und führen schließlich einen weiteren Durchgang mit aktiviertem XMP-Profil und Gamemodus durch bevor wir schließlich während der Übertaktung herausfinden wollen, wo die Grenzen des Machbaren bei dem Board liegen. Im Auslieferungszustand erhalten wir so im Single Core Benchmark 1831 Punkte und im Multi Core 21.951 Punkte. Nach dem Wechsel ins XMP-Profil samt aktiviertem Gaming-Mode können wir das Benchmark-Ergebnis auf gute 22.598 (MC) bzw. gute 1889 (SC) Punkte aufwerten. Das liegt an der hohen Performance der Power-Cores, während die Efficiency-Cores verhältnismäßig langsamer takten. Schließlich übertakten wir unser System wie eingangs beschrieben und erhalten eine sehr gute Multi Core Wertung von 24.093 Punkten. Die Single Core Punktzahl des vorausgegangenen Durchgangs wurde mit 1915 Punkten übertroffen. Somit können wir festhalten, dass es sich bei dem MSI MPG Z790 CARBON WIFI um ein tolles Board handelt, dessen Grenzen mit dem 12700K noch nicht ausgereizt werden können.
AIDA 64
Beim AIDA Bench ohne XMP erreichen wir einen Lesedurchsatz von 72.481 MB/s und einen Schreibdurchsatz von 68.008 MB/s. Wir beachten, dass der DDR5 Speicher von G.Skill ohne aktiviertes XMP mit 4800 MHz taktet. So erreichen wir bei Kopiervorgängen Durchsätze von 67.073 MB/s bei einer Speicherverzögerung von 71 ns.
Nun aktivieren wir das XMP und erhalten eine Taktrate von 5600 MHz. So erreichen wir einen fantastischen Lesedurchsatz von 83.307 MB/s und einen Schreibdurchsatz von 78.095 MB/s. Beim Kopierdurchsatz können wir eine Geschwindigkeit von nur 76.550 MHz erreichen während die Speicherverzögerung 72,9 ns beträgt.
Schließlich übertakten wir unseren Arbeitsspeicher auf satte 6.000 MHz und erhalten eine Lesegeschwindigkeit von 90.212 MB/s, eine Schreibgeschwindigkeit von 82.675 MB/s und eine Kopiergeschwindigkeit von 82.502 MB/s.
Bandbreite der Laufwerke
Im ATTO-Disc-Benchmark erreichen wir weitestgehend die vom Hersteller angegebene Bandbreite. Wir überprüfen eine M.2 NVMe SSD, nämlich die Samsung 980 Pro. So erreicht unsere Samsung im Lesen eine Geschwindigkeit von maximal 6,28 GB/s bei einer I/O-Size ab einem Megabyte. Im Schreibvorgang erreicht die NVMe von Samsung knapp 5.400 MB/s bei einer I/O-Size von 64 KB. Auch im CrystalDisk Benchmark erhalten wir hohe Lesegeschwindigkeiten von 6.544 MB/s im sequenziellen schreiben.
Temperaturen
Um die CPU-Temperatur dauerhaft zu erhöhen und den PC auf Temperatur zu bringen, führen wir in CPU-Z einen Stresstest durch. Für die Profis unter euch haben wir alle notwendigen technischen Daten in einem Schaubild zusammengefasst. Wir müssen sicherlich nicht erwähnen, dass sich die Kühlleistung der Corsair H170i Elite LCD am oberen Ende der Fahnenstange befindet.
Im Idle bleibt die Temperatur im Bereich von 24 °C stehen. Bei einfachen täglichen Anwendungen überschreiten wir die 41 °C-Marke nie. Interessant und herausfordernd wird es erst bei einem Stresstest der CPU. Aus diesem Grund lassen wir den Arbeitsspeicher über das XMP-Profil des Mainboards auf 5600 MHz laufen und wenden unser Übertaktungsszenario erneut an. Im Durchschnitt erhalten wir so nach 40 minütigem Stresstest eine Temperatur von maximal 72 °C . Zu berücksichtigen ist jedoch, dass die aktuelle Version von HWiNFO noch nicht in der Lage ist, zwischen Efficient- und Performance-Cores zu unterscheiden.
Im Extremfall erreichen wir Temperaturspitzen von maximal 77 °C, wobei wir durch eine bessere Position des Towers und eine Erhöhung der Lüftergeschwindigkeit auch Optimierungspotenziale sehen. Das Gesamtsystem, das MOS, die Temperatursensoren sowie das PCH bleiben mit 34 °C bis 47 °C eher kühl, wobei unsere M.2 eine Maximaltemperatur von 54 °C erreicht.
Fazit
Das MSI MPG Z790 CARBON WIFI ist derzeit ab 483,90 € im Preisvergleich gelistet. In Anbetracht der sehr guten Übertaktungsmöglichkeiten, der hervorragenden Verarbeitung und des ausgesprochen guten Designs ist dieser Preis jedoch absolut angemessen. Hinzu kommt eine große Palette an tollen Features, niedrigen Temperaturen und eine verbesserte Userfreundlichkeit. MSI hat mit dem MPG Z790 CARBON WIFI ein hervorragendes Mainboard geliefert, das gegenüber seines Vorgängers nochmals deutlich aufgewertet und mit den neusten Übertragungstechnologien versehen wurde. Wer also mit dem Gedanken spielt, sich ein Prozessor der 13. Generation zuzulegen, dem sei gesagt, dass dieses Board kaum einen Wunsch offen lässt.
Pro: + Sehr gute Verarbeitung + Aufwendiges Thermal-Design + Fünf passiv gekühlte M.2 Slots + Hervorragende Spannungsversorgung + Sehr viele gut platzierte PWM-Anschlüsse für eine gute Abluft + Verbessertes Front- und Back-I/O + Neueste Standards von WLAN bis PCIe und Peripherie + Hohes Übertaktungspotenzial
Die UEFI Secure Boot-Funktion wurde entwickelt, um die Ausführung von bösartigem Code während des Systemstarts zu verhindern. Sie ist seit den späten 2000er Jahren, als die Softwareunterstützung mit Windows 8 eingeführt wurde, ein wichtiger Bestandteil der Cybersicherheit. Dawid Potocki, ein neuseeländischer IT-Student und Cybersecurity-Forscher, entdeckte, dass bis zu 300 Motherboard-Modelle von MSI bei bestimmten Versionen ihrer UEFI-Firmware eine fehlerhafte Secure Boot-Implementierung aufweisen, die das Laden nahezu aller Boot-Images ermöglicht. Dies ist jedoch nur auf bestimmte UEFI-Firmware-Versionen beschränkt, die als Betaversionen veröffentlicht wurden.
Potocki stolperte darüber, als er feststellte, dass sein PRO Z790-A WiFi-Motherboard die kryptografisch signierten Boot-Time-Binärdateien zum Zeitpunkt des Systemstarts nicht verifizieren konnte. „Ich habe festgestellt, dass meine Firmware … jedes Betriebssystem-Image akzeptierte, das ich ihr gab, egal ob es vertrauenswürdig war oder nicht.“ Dann begann er, andere Motherboard-Modelle zu untersuchen, und entdeckte fast 300 MSI-Motherboard-Modelle mit einer fehlerhaften Secure Boot-Implementierung. Er stellte klar, dass MSI-Laptops nicht betroffen sind, sondern nur deren Desktop-Motherboards. Potocki sagt, dass die betroffenen MSI-Motherboards eine „Always Execute“-Policy für Secure Boot eingestellt haben, was den Mechanismus wertlos macht, und stellte eine Theorie über den möglichen Grund auf. „Ich vermute, dass dies daran liegt, dass sie wahrscheinlich wussten, dass Microsoft dies nicht gutheißen würde und/oder dass sie weniger Tickets über Secure Boot erhalten, die Probleme für ihre Benutzer verursachen.
16. Dezember 2022 – GIGABYTE TECHNOLOGY Co. Ltd, einer der führenden Hersteller von Motherboards, Grafikkarten und Hardware-Lösungen, hat bekannt gegeben, dass das ultimative Overclocking Motherboard Z790 AORUS TACHYON mit den neusten Intel® Core™ Prozessoren der 13. Generation zehn neue O.C. Rekorde aufgestellt hat, darunter PCMark, 3D Mark und weitere. Zu den Rekorden zählen 16 GFP (Erster Platz Global) Bestwerte in individuellen Kategorie-Tests mit unterschiedlichen Kernanzahlen, sowie 9 HFP (Erster Platz Hardware) Bestwerte in spezifischen Tests CPU ID vs. Kernanzahl. Gemeinsam mit weltberühmten Overclockern entwickelt, bietet das GIGABYTE Z790 AORUS TACHYON zahlreiche exklusive Overclocking-Features und hochwertige Komponenten, um alle Wünsche von Overclockern zu erfüllen. Die unvergleichliche Overclocking-Leistung des Motherboards kann dabei über ein nutzerfreundliches, durchdachtes Interface entfesselt werden, wodurch es führend bei den Z790 O.C. Motherboards ist.
„Es ist inspirierend zu sehen, dass das Z790 AORUS TACHYON 10 Overclocking-Weltrekorde und mehr als 20 verschiedene Overclocking-Bestwerte errungen hat. Dies beweist gleichermaßen die Stärke und Hingabe von GIGABYTE bei der Entwicklung eines überragenden O.C.-Motherboards. Wir glauben, dass dies erst der Anfang ist und arbeiten weiter daran, mit dem Z790 AORUS TACHYON überragende Overclocking-Leistung und weitere Rekorde zu erzielen. Wir freuen uns darauf zu sehen, wie Overclocker auf der ganzen Welt dieses Motherboard nutzen, um weitere Weltrekorde zu brechen“, so Jackson Hsu, Direktor der GIGABYTE Channel Solutions Product Development Division.
Z790 AORUS TACHYON
Das GIGABYTE Z790 AORUS TACHYON wurde in Zusammenarbeit mit weltbekannten Overclockern speziell für Overclocking entwickelt, wobei es die von GIGABYTE bekannte Langlebigkeit und Stabilität bietet. Durch das fortschrittliche Power Management des direkten VRM Power Designs mit Tantal Kondensator Matrix wird der Einschwingvorgang verbessert, während gleichzeitig mechanische Interferenzen reduziert werden, sodass eine stabilere Stromversorgung beim Overclocking ermöglicht wird. Das Shielded Memory Routing, die SMD-Speicher DIMMs und die umfassenden BIOS-Einstellungen für die Übertaktung von DDR5 Speichern verbessern die Stabilität beim Overclocking zusätzlich. Darüber hinaus erlaubt das fortschrittliche Kühldesign des MOS-Bereichs eine erheblich schnellere Hitzeableitung und dadurch einen stabileren VRM-Betrieb bei niedrigen Temperaturen. Das Overclocking-Kit des Motherboards bietet verschiedene Tastenkombinationen, Schalter und Funktionen zur Spannungserkennung, wie sie von zahlreichen Overclockern zur präzisen Einstellung der Overclocking Performance verwendet werden. Dies ermöglicht eine komfortablere Feinabstimmung der Einstellungen, um noch einfacher alle Limits zu durchbrechen.
Liste der Z790 AORUS TACHYON Overclocking Rekorde
Herzlichen Glückwunsch an das Team Australia Overclocking Team zum Aufstellen dieser Overclocking Meilensteine!
6th October 2022, Taipei, Taiwan – BIOSTAR, a leading manufacturer of motherboards, graphics cards, and storage devices, today unveils the brand-new B650EGTQ motherboard.
Designed for gamers, content creators, and casual use, the new B650EGTQ motherboard carries superior BIOSTAR technology in a versatile package. Geared to run AMD Ryzen™ 7000 Series processors on the new AM5 platform, the B650EGTQ motherboard brings top-tier technology like PCIe® 5.0 & PCIe® 5.0 M.2 for optimal hardware performance. Dual Channel DDR5 memory support across 4 x DIMMs with 6000+(O.C.), 128GB max capacity provides an excellent base for virtually any modern-day use with an additional boost from AMD EXPO™ and Intel XMP-based RAM modules. BIOSTAR’s renowned DIGITAL PWM technology provides unparalleled power delivery across all its components with a 10+2+2 Phase / 90A power stage VRM solution.
Similar to most of the latest BIOSTAR motherboards, the B650EGTQ comes equipped with intelligent design elements and features that yield excellent performance and long-lasting durability. Iron Slot Protection, 90A Dr.MOS, and SMART BIOS UPDATE are some of the mention-worthy features that make BIOSTAR motherboards stand out from the rest as a market leader in high-performance motherboards.
The B650EGTQ motherboard comes with a fully stacked rear and internal I/O array providing exceptional connectivity and expansion capability, which includes USB3.2 Gen2 (Type C), USB3.2 Gen2, a Display (1.2) port, and a single HDMI (1.4) port.
Additionally, Realtek® ALC1220, 7.1CH, H.D. Audio technology provides excellent audio output capability, while Realtek® RTL8125B 2.5 Gigabit LAN Port provides much needed ethernet connectivity overall, providing an all-round immersive user experience.
To conclude, the new B650EGTQ is one of the best mid-range gamer/creator motherboards in the market. Stylish and rich in features, it sets a high standard for its rivals for its versatility and exceptional performance and will be an excellent choice for anyone looking to build a stable, reliable system with peace of mind.
3rd October 2022 Taipei, Taiwan – BIOSTAR, a leading manufacturer of motherboards, graphics cards, and storage devices, today announces a list of 600 series motherboards ready to support the latest Intel 13th Gen processors.
Codenamed ‚Raptor Lake,‘ the latest 13th generation Intel processors are designed to be far superior to their predecessors. With Intel announcing 15% better single-threaded performance and 41% better multi-threaded performance over the 12th generation processors, user expectations are high for the latest Intel variants with extra emphasis on supported motherboards.
BIOSTAR is proud to announce their list of the previous generation 600 series motherboards ready to support the new Intel processors. This is great news for consumers currently using this platform with an Alder Lake CPU because the latest 13th gen processors support both DDR5 and DDR4 with extremely impressive performance improvements.
Users with the following BIOSTAR motherboards can now go to their official page and download the respective BIOS update, enabling them to run the 13th gen chips smoothly.
Support List:
H610
Model Name
ver
BIOS
H610MH
6.1
H61DO912.BBS
H610MH
6.0
H61DO912.BSS
H610MHP-E
ALL
E61AO912.BSS
H610MHP
ALL
H61EO912.BSS
H610MX-E
6.0
H61AO915.BSS
H610MX-E
6.1
H61AO915.BBS
B660
Model Name
ver
BIOS
B660GTN
ALL
B66AY912.BST
B660M-SILVER
ALL
B66BO912.BST
B660GTQ
ALL
B66AO912.BST
B660MX-E PRO
ALL
B66AO912.BSS
B660T-SILVER
ALL
B66BY912.BST
B660MX-E
6.1
B66CO912.BBS
B660MX-E
6.0
B66CO912.BSS
B660GTA
ALL
B66AC915.BST
B660MXC PRO
ALL
B66EO915.BSS
Z690
Model Name
ver
BIOS
Z690 VALKYRIE
ALL
Z69AC915.BST
Z690A VALKYRIE
ALL
Z69CC912.BST
Z690GTA
ALL
Z69BC915.BST
Z690A-SILVER
ALL
Z69DC915.BST
*The details will be subject to BIOSTAR official website ( www.biostar.com.tw ) announcement. ** BIOSTAR reserves the right to add or remove support for any processors notice.
Die weltweit führende Computermarke GIGABYTE kündigt Gaming-Motherboards der Intel® Z790-Serie an, die die neuesten Intel® Core™-Prozessoren der 13. und 12. Generation unterstützen. GIGABYTE bietet die Gaming-orientierten AORUS-Flaggschiff- und High-End-Modelle, darunter Z790 AORUS XTREME, Z790 AORUS MASTER, Z790 AORUS ELITE und Z790 AORUS TACHYON an. Die Z790 AORUS-Reihe verfügt über die robustesten digitalen Leistungs- und dominanten thermischen Metalldesigns, um die Leistung der K-SKUs innerhalb der Intel® Core™-Prozessorserie der nächsten Generation sowie die Bandbreite von PCIe 5.0 und DDR5-Speicher zu entfesseln.
Für Enthusiasten und Entwickler, die nichts anderes als Spitzenleistung suchen, ist das Z790 AORUS XTREME mit dem maximalen digitalen 20-Phasen-Stromversorgungsdesign, Direct-Touch-8-mm-Mega-Heatpipes und vollständig abgedeckten VRM-Kühlkörpern ausgestattet, um die Wärmeabfuhr und die Systemstabilität zu verbessern. Außerdem unterstützen die Z790 AORUS Gaming-Motherboards PCIe 5.0 M.2 SSDs mit einer Bandbreite von bis zu 10 GB/s und einer 40 % schnelleren Zugriffsgeschwindigkeit im Vergleich zur letzten Generation. Dank der vollständig abgedeckten VRM-Kühlkörper und der M.2 Thermal Guard III-Kühlkörper auf den Speichergeräten erfolgt der Datentransfer auch bei hoher Arbeitslast blitzschnell und ohne Throttling. Darüber hinaus führt GIGABYTE mehrere exklusive Übertaktungsfunktionen in das BIOS ein. Unabhängig vom Speicherprofil können die DDR5-Speichermodule mit einem Klick durch GIGABYTEs fortschrittliche Übertaktungstechniken automatisch hochgetaktet werden. Mit dem benutzer-freundlichen Design der PCIe- und M.2 EZ-Latch-Funktionen auf den AORUS Z790 Gaming-Motherboards macht GIGABYTE den Austausch von Komponenten sehr viel einfacher.
Mit der Unterstützung von Intel®-Prozessoren aus zwei Generation und dem neuesten Energie- und Wärmedesign bieten die Gaming-Motherboards der AORUS Z790-Serie hervorragende Leistung, Kompatibilität, Stabilität und Haltbarkeit für Enthusiasten und Power-User. Die gesamte Produktpalette wird am 20. Oktober in den Handel kommen. Weitere Informationen finden Sie unter:
