Chieftec APEX Gehäuse im Überblick: Ein günstiger Riese mit viel Glas

Beitragsautor Von Sokrates
Beitragsdatum 14. Februar 2024
Keine Kommentare zu Chieftec APEX Gehäuse im Überblick: Ein günstiger Riese mit viel Glas

Heute sehen wir uns mit dem Chieftec APEX GA-01B-TG-OP ein neues interessantes Gaming Gehäuse des Herstellers an. In dieser Version kommt das Chieftec APEX mit einem Seitenteil und einer Front aus Glas sowie vier ARGB-Lüfter. Es gibt auch eine Variante mit einer Mesh-Front für Nutzer, die eher auf mehr Luftdurchsatz setzen. Insgesamt verspricht das Gehäuse interessant zu sein, ob dem so ist, so wie alles weitere, erfahrt ihr nun in unserem Test.

Daten

Technische Daten – Chieftec APEX GA-01B-TG-OP
Abmessung	465 x 230 x 495 mm (L x B x H)
Farben	Schwarz
Seitenteil/Front	Gehärtetes Glas
Material	Stahl (0,6 mm SPCC)
Slots für Erweiterungskarten	7
Laufwerksschächte	Hinter dem Mainboard-Tray: 2x 2,5″ Zoll Festplattenkäfige: 3x 2.5ʹʹ SDD und/oder 2x 3.5ʹʹ HDD
Lüfter-Support	Vorderseite: 3x 120 mm oder 3x 140 mm Oben: 3x 120 mm oder 2x 140 mm Hinten: 1x 120/140mm Netzteilabdeckung: 2 x 120 mm Seite: 2 x 120 mm
Radiator-Support	Vorderseite: 240, 280, 360, 420 mm Oben: 240, 280, 360 mm
Mainboard-Support	Mini ITX, M-ATX, ATX, E-ATX
E/A – Anschlüsse	1x USB3.2 Gen2 Typ C 2x USB3.0 Audioausgang Mikrofoneingang RGB-Modi-Taste
Filter	1x Boden, 1x Oben, 1x Seite
Maximale Höhe des CPU-Kühlers	175 mm
Maximale VGA-Länge	400 mm
Maximale Länge des Netzteils	ATX unter 220 mm
Besonderheiten	Fan-Hub (PWM & ARGB) sowie vier vorinstallierte 120 mm ARGB-Lüfter enthalten

Videoreview

Diese Rezension wird diesmal nur im Videoformat erscheinen. Für unsere Leser haben wir dennoch ein Fazit, das alles Wissenswerte enthält.

Fazit

Das Chieftec APEX besticht durch seine Schlichtheit und dennoch gebotene Funktionalität. Gerade im Innenbereich erwartet uns viel Platz, da das Gehäuse die Glasfront durch zusätzliche Lüfterplätze kompensiert. So haben wir bei einem ATX-Board im inneren Platz für zwei 120 mm Lüfter, die zusätzliche Luft ansaugen können. Zusätzlich haben wir Staubfilter an Ober-, Unter- und Innenseite. Bei einem Preis von derzeit ca. 100 € kann man über die kleinen Störfaktoren hinwegsehen. Negativ aufgefallen ist uns lediglich, dass wir gerade an den Stellen, die für zusätzliche Lüfter vorgesehen sind, wie über dem Netzteil oder neben dem Mainboard, Kabel relativ gut sehen können. Ebenfalls nicht schön, aber nicht schlimm ist, dass man den Fan Hub mit dem mitgelieferten Zubehör nirgends befestigen kann. Hier hätten Abdeckungen oder Ähnliches geholfen, mit denen wir unsere überflüssigen Kabel und dergleichen besser verstecken können. Alles in allem macht das Chieftec APEX aber einen guten Eindruck und ist eine Empfehlung wert.

Pro:
+ Viel Platz
+ Verarbeitung
+ Design
+ Fan-Hub und vier ARGB-Lüfter vorinstalliert
+ Preis

Kontra:
– Fan-Hub nicht einfach zu befestigen
– Fehlende Kabelabdeckungen

Herstellerseite
Preisvergleich

Schlagwörter Apex, ARGB, ATX, Case, Chieftec, featured, Gaming, Gehäuse, Glas, mATX, RGB

Aktuelle Tests & Specials auf Hardware-Inside Gehäuse Komponenten

LIAN LI LANCOOL 3 im Test

Beitragsautor Von DerBrain
Beitragsdatum 21. Juli 2022
Keine Kommentare zu LIAN LI LANCOOL 3 im Test

Heute möchten wir euch das Neue Premium-Mid-Tower Gehäuse Lian Li LANCOOL 3 vorstellen, dass durch seine zahlreichen Features den einen oder anderen begeistern wird. Durch die Kombination von vier bereits ab Werk verbauten 140 mm Lüftern und seine großzügige Baugröße deduziert Lian Li einen einzigartigen Style. Mit einem Mesh-Gitter in der Front für bessere Luftzirkulation und dem gehärteten Glas in beiden Seitenteilen ist das LANCOOL 3 somit das perfekte Gehäuse für leistungsstarke Systeme. Die LANCOOL 3 Gehäuseserie ist in zwei Varianten und den Farben Schwarz und Weiß mit und ohne RGB erhältlich. Nachfolgend wollen wir uns das LANCOOL 3 in Weiß ohne RGB einmal genauer anschauen und sind gespannt, welche weiteren Features uns sonst noch so erwarten. Das Sample wurde uns seitens Lian Li für unseren Test zur Verfügung gestellt.

Verpackung, Inhalt, Daten

Verpackung

Das LANCOOL 3 kommt in einer großen Kartonage. Auf der Vorderseite befindet sich eine Zeichnung des Gehäuses in der Vorderansicht und geöffneten Seitenteilen. Dort ist ebenfalls das Lian Li- Logo und LANCOOL 3 „Born to excel“ zu sehen. Die Rückseite des Kartons zeigt lediglich das LANCOOL III perspektivisch in der Seitenansicht. Außerdem ist dort das LIAN-LI-Logo und der Schriftzug LANCOOL 3 „Born to excel“ zu finden.

Inhalt

Das Lian Li LANCOOL 3 selbst, ist sicher zwischen zwei großen Styropor Schalen verpackt, um es vor Beschädigungen und Vibrationen zu schützen. Zusätzlich ist es mit einer durchsichtigen Plastiktüte gegen Kratzer geschützt. Die beiden Glas Seitenteile sind noch mal mit Folien zum Schutz versehen. Ein Aufkleber informiert, dass vor dem Öffnen der kleine Kunststoff-Keil entfernt werden muss. Dieser diente zur Sicherheit beim Transport.

Im Lieferumfang befindet oberhalb des Gehäuses, ein Karton, dessen Inhalt wie folgt aussieht.

– Bedienungsanleitung
– Eine Visitenkarte mit Danksagung und QR-Code
– eine Kunststoffbox mit allen benötigten Schrauben, Abstandshalter, Unterlegscheiben et.
– Entkopplungsgummis für die Festplatten
– zwei HDD-Brakets
– Grafikkarten-Halter

Daten

Technischen Daten – Lian Li LANCOOL 3
Material	Aluminium (Türgriffe) 0,8 mm SGCC (außen und innen) 4 mm temperiertes Glass (beide Seiten)
Farbe	Weiß
Formfaktor	E-ATX/ATX/MICRO-ATX/MINI-ITX (Breite: unter 280 mm)
Laufwerke	Rückseite MB_Tray: 2 x 2,5″ Unter PSU Cover: 3 x 2,5″ Festplattenkäfig: 4 x 3,5″/2,5″ Auf PSU Cover: 3 x 2,5″ SSD
Kühlung Lüfter	Vorderseite: 3 x 120 mm/140 mm Oberseite: 3 x 120 mm/3 x 140 mm Rückseite: 1 x 120 mm/140 mm Am PCU Cover: 3 x 120mm
Wasserkühlung	Vorderseite: Bis zu 360 mm Radiator Boden: Bis zu 360 mm Radiator Deckel: Bis zu 420 mm Radiator
Stromversorgung	ATX 160 mm / bei über 160 mm bis 220 mm Länge, muss der der HDD 1-Käfig entfernt werden
CPU-Kühler	187 mm
Grafikkarte	435 mm insgesamt
IO-Anschlüsse	• 1 x USB 3.2 Typ-C • HD Audio • Reset • Power-Button • 2 x USB 3.0
Staubfilter	1 x Boden
Features	Verstellbarer Controller Tray Lüfterrahmen on top/ Support für 120 mm Lüfter 3 x 140 mm Lüfter oder 360 mm/420 mm Radiator
Garantie	1 Jahr
Lüfter Front
Anzahl	3
Drehzahl	200 – 1800 RPM
Lautstärke	33 dBA
Airflow	83,5 CFM
Statischer Druck	2,3 mm H2O
Maximale Stromstärke	0,24 A
Lüfter Rückseite
Anzahl	1
Drehzahl	200 – 1800 RPM
Lautstärke	33 dBA
Airflow	83,5 CFM
Statischer Druck	2,3 mm H2O
Maximale Stromstärke	0,24 A

Details

Bereits in der Front besticht das LANCOOL 3 durch seine saubere Verarbeitung und dem herausnehmbaren Mesh-Gitter, auf dessen Unterseite der Lian Li Schriftzug auf einer herausnehmbaren Plakette angebracht ist. Somit besteht die Möglichkeit, den Schriftzug ober oder unterhalb anzubringen, dieses geschieht durch herausdrücken. Alle Kanten sind sauber verarbeitet, die Übergänge sind sauber gearbeitet.

Hinter dem Mesh-Gitter sind bereits ab Werk drei 140 mm PWM Lüfter montiert die über einen 4-Pin-Anschluss verfügen und über das Mainboard gesteuert werden können. Die Drehzahl ist in einem Bereich von 200 – 1800 U/Min. angegeben. Sie sollen einen hohen Luftstrom von bis zu 83,5 m³/h erzeugen. Die Formgebung der Lüfterblätter sollen einen leisen Betrieb (33 dBA) gewährleisten.

Wer stattdessen auf einen Radiator zugreifen möchte, kann einen 360 mm Radiator verbauen. Zwei aus Aluminium gefertigte Griffe links und rechts dienen nicht nur dem optischen Aspekt durch ziehen werden diese aus ihrer Arretierung entriegelt und die gehärtete Glasseitenscheibe links sowie rechts kann geöffnet werden.

Um nun wahlweise statt der bereits installierten Lüfter einen Radiator zu verbauen, muss lediglich die Halterung der Lüfter (Mehrwege-Frontlüfter / Kühlerhalterung) entfernt werden. Dafür wird eine Kreuzschlitzschraube in der Front (rechts) sowie im Inneren des Gehäuses rechts einer Rändelschraube gelöst.

Anschließend noch die Arretierung nach oben bewegen und damit wäre die Halterung frei und kann entnommen werden.

Mit der Seitenscheibe aus gehärtetem Glas sieht das LANCOOL III hochwertig aus und ermöglicht dem Endverbraucher vorab einen guten Einblick in das Innere. Ein Außen angebrachter Aufkleber gibt den Hinweis, den angebrachten Keil zu entfernen (dient zum Schutz beim Transport). Innen ist eine Schutzklebefolie angebracht. Die gehärtete Glasscheibe ist innen auf einem Stahlblechrahmen angebracht. Zwei im Gehäuse angebrachte Magneten halten das Seitenteil beim Schließen. Reichlich Platz und Freiraum machen das LANCOOL III zu einem geräumigen Gehäuse. CPU-Lüfter mit einer max. Höhe von bis zu 187 mm finden hier ebenfalls problemlos ihren Platz zudem passen auch eine Vielzahl an Mainboard-Formfaktoren in das Gehäuse. Grafikkarten dürfen bis zu 435 mm lang sein.

Das Innenleben des LANCOOL 3 wirkt gut durchdacht und was wir vorab schon einmal sagen können, von Platzmangel ist hier definitiv keine Spur. Drei gut positionierte Kabeldurchführungen unterhalb sollen ein Späteres verlegen der Kabel vereinfachen.

Ein Feature, auf dessen Augenmerk wir zukünftig ungern verzichten möchten, ist die Schiebeabdeckung mit zwei gummierten Kabeldurchführungen. Bei Standard ATX-Mainboards kann diese linksbündig positioniert werden. Eine Weite von 283 mm ist möglich. Durch lösen zweier Rändelschrauben rückseitig kann dieses vergrößert oder verkleinert werden. Ebenso sieht Lian Li Montagesteckplätze neben dem Motherboard vor. Sie sind im Abstand von 105 mm (Standard-120-mm-Lüftermontagepunkte) vorgesehen, um die Installation einer Distributionsplatte oder einer Reservoir-/Pumpenhalterung zu ermöglichen.

Ein wirklich guter Zusatz ist die im Lieferumfang enthaltene GPU Halterung, die mittels des im Lieferumfang enthaltene Montagematerials am Mainboard befestigt wird. Sie dient zur Stabilisierung der Grafikkarte. Das LANCOOL 3 ist mit der vertikal Riser Halterung O11DE-1X / O11DE-1W kompatibel (diese ist separat erhältlich). So besteht die Möglichkeit, die Grafikkarte vertikal und in einer mittigen Position zu montieren.

Das LANCOOL 3 verfügt über acht PCI-Steckplätze. Mit Rändelschrauben werden die Slot-Blenden seitlich im Inneren des Gehäuses fixiert. Rückseitig (Gehäuse-Innenseite) ist bereits ab Werk ein 140 mm PWM Lüfter vorinstalliert. Angegeben ist dieser mit einer Drehzahl von 200 – 1800 U/Min., zeichnet er sich mit einem Luftstrom von 83,5 m³/h aus.

Durch lösen zweier Rändelschrauben kann der Rahmen gelöst, entnommen und Netzteile bis zu 160 mm können verbaut werden ohne die Demontage des ersten Festplattenkäfigs. Zwei gummierte Streifen sollen einen sicheren Halt gewährleisten und entstehende Vibrationen oder Schwingungen des Netzteiles reduzieren.

Unterhalb des LANCOOL 3 ist ein Mesh-Gitter angebracht, das sich einfach aufklappen lässt. Dieses wird durch einen Magneten gehalten. Einfach und gut durchdacht hat man Zugriff auf die zwei Festplattenkäfige, die durch Rändelschrauben am Gehäuse befestigt sind. Dort finden 4 x 3,5 Zoll oder auch 4 x 2,5 Zoll Laufwerke ihren Platz. Durch die zwei im Lieferumfang enthaltenen Laufwerkshalterungen, Entkoppler und Schrauben ist die Montage im Handumdrehen erledigt.

Wem das noch nicht reicht, kann durch lösen zweier Kreuzschlitzschrauben die Halterung demontieren. Der Endverbraucher hat nun die Qual der Wahl, entweder drei 2,5 Zoll Laufwerke zu verbauen oder stattdessen drei 120 mm Lüfter oder einen 360 mm Radiator zu installieren. Zusätzliche Pumpen-/Reservoir-Kombinationen sind ebenfalls vorhanden. Das LANCOOL 3 ist ein wahres Raumwunder.

Das Seitenteil, das ebenfalls aus gehärtetem Glas gefertigt ist, wird nach dem gleichen Prinzip geöffnet wie die andere Seite. Oberhalb befinden sich zwei Kabelabdeckungen, die sich einfach öffnen lassen. Ein Controller-Tray lässt sich wahlweise links oder rechts montieren.

Unterhalb des Mainboard-Trays befinden sich zwei herausnehmbare Halterungen für 2,5 Zoll Laufwerke, das benötigte Zubehör zur Installation befindet sich im Lieferumfang. Doch das war und ist noch nicht alles, wenn es um HDD oder SSD Halterungen geht. Auch hier befindet sich im unteren Bereich des Gehäuses ein Mesh-Gitter, das per Magnet gehalten wird und sich einfach aufklappen lässt. Lian Li setzt noch einen oben drauf und so hat der Nutzer wie schon zu erwarten, die Möglichkeit, über die Demontage des Trays, gleich drei 2,5 Zoll Laufwerke zu verbauen, auch hier sind im Lieferumfang alle benötigten Schrauben und Entkoppler enthalten. Das Mesh-Gitter dient nicht nur dem optischen Aspekt, auch eine bessere Luftzirkulation soll gewährleistet werden.

Das Kabelmanagementsystem ist einfach exorbitant und Lian LiI hat hier definitiv nicht gespart. Acht angebrachte Klettbänder, wovon drei mit dem Lian Li- Schriftzug versehen sind, sollen Ordnung in das System bringen und ein sauberes Innenleben und verlegen der Kabel gewährleisten. Mit 18 mm ist reichlich Platz vorhanden, um auch rückseitig ein sauberes verlegtes Gesamtbild zu erzielen.

Im Deckel des Gehäuses (on top) hat Lian Li ein abnehmbares Gitter verbaut. Durch Lösen einer Rändelschraube auf der Rückseite des LANCOOL 3 kann diese entnommen werden. Lian Li sieht ebenfalls eine Ablauföffnung der Wasserpumpe für die Montage einer Custom Wasserkühlung vor. Ein Wechselrahmen, der durch zwei Kreuzschlitzschrauben gesichert ist, kann entfernet und mit folgender Bestückung aufwarten.

– 360 mm Radiator
– 3x 140 mm
– oder einen 420 mm Radiator

Bei der Montage des 420 mm Radiators sollte folgendes beachtet werden.

• Entfernen vor der Installation den hinteren 140-mm-Lüfter
• Richten die Seite des Kühlerschlauchs zur Rückseite des Chassis aus
• Verwenden keine anderen Schrauben der Größe 6 x 32 mm (in der Zubehörbox enthalten). Es wird empfohlen, die Originalschrauben der AIO zu wenden die im Lieferumfang dabei sind.

Die I/O Anschlüsse befinden an der Oberseite, daneben befinden sich ein USB 3.2 Gen 2 Typ-C, ein Headset-Audioanschluss, Reset-Button sowie ein Power-Button und zwei USB 3.2 Anschlüsse.

Vier gummierte Auflagen sind auf den Standfüßen angebracht, die einen sicheren Halt gewährleisten. Ein kleiner herausnehmbarer Staubfilter, der sich im vorderen Bereich befindet, kann einfach zu Reinigungszwecken entnommen werden.

Praxis

Testsystem & Einbau

Testsystem
CPU	Intel Pentium Gold G7400
GPU	ASUS ROG STRIX GTX 1070 TI
Mainboard	ASUS ROG STRIX B660-G GAMING WIFI
Arbeitsspeicher	2 x 16 GB G. SKILL TRIDENT Z5 5600
Gehäuse	LIAN LI LANCOOL 3
Kühlung	NZXT X73
Netzteil	NZXT HALE90 750W

Der Einbau unseres Testsystems in das LANCOOL III stellte keine Probleme dar. Vor dem Einbau des Mainboards, setzen wir die CPU in den Sockel und tragen frische Wärmeleitpaste auf. Dazu setzen wir noch die 2 x 16 GB G.Skill Speichermodule ein. Die Backplate, sowie die Abstandshalter unserer NZXT X73 All-In-One Wasserkühlung wurden bereits vorab montiert, damit diese später im Deckel des Gehäuses installiert werden kann. Alle benötigten Kabel werden zu einem Kabelmanagement zusammengefasst. Die RGB-Beleuchtung sowie die Lüftergeschwindigkeiten unserer AIO und einen 300 mm langer RGB-Streifen steuern wir über unser Mainboard via Amoury Crate und NZXT CAM-Software. Zum Schluss setzten wir eine ASUS ROG STRIX GTX 1070 TI 8G ein. Nach dem Entfernen der Schutzfolie von den Glas-Seitenteilen ist das System einsatzbereit.

Temperaturen

Uns interessiert natürlich auch, wie gut unsere verbaute Kühlung mit den bereits ab Werk montierten Lüftern harmoniert und wie gut unser Testsystem insgesamt gekühlt wird. Wir testen die vier bereits ab Werk verbauten 140 mm Lüfter, um in Erfahrung zu bringen, ob ein guter guter Airflow möglich ist in der von uns verbauten Kombination. Mit dem Programm Prime95 1344k ohne *AVX testen wir in drei Szenarien, Low Noise (200 bis 550 U/min.) bei 1150 U/min. und bei voller Drehzahl (1740 U/min.). Bei unserer verbauten AIO-Wasserkühlung wird ein konstanter Wert für die drei Lüfter sowie der Pumpe eingestellt. Nach 30 Min. unter Last mit Prime95 lagen wie im mittleren Bereich bei 1150 U/min. bei 66 °C. Die ermittelten Temperaturen, die bei unserem Test zustande gekommen sind, sind Erreichte maximal Werte und werden so im Alltag oder beim Gaming nicht erreicht. Bei eingestellten 100 %, was ca. 1740 U/min. entspricht, ist das dann doch eher kontraproduktiv. Hier wird das System sehr laut und störend. Unsere verbaute GTX 1070TI hingegen war während unserer Testphase und 45 Min. Forza Horizon 5 mit 44 Grad doch recht kühl und unsere eingestellte Lüfterkurve brachte die Grafikkarte sowie das Gesamtsystem nicht einmal zum Schwitzen und war gleichzeitig angenehm leise.

Ein wirklich guter Kompromiss aus Kühlleistung und Performance liegt nach unserer Meinung nach bei ca. 44 % bei den am Werk vorinstallierten Lüftern. Allerdings ist unsere Einstellung subjektiv zu betrachten, da es unser persönliches Empfinden und unserer eigenen Wahrnehmung entspricht.

*AVX

Fazit

LIAN LI ist für ihre geradlinige Struktur und ihr hohes Maß an Exklusivität bekannt und setzt mit dem LANCOOL 3 neue Maßstäbe, das dem Endverbraucher in die Karten spielt. Die Materialwahl ist gut durchdacht und dessen Verarbeitung lassen das Herz eines jedes Gehäuseliebhabers höherschlagen, ein wahrer Traum in Weiß. Mit den vier bereits ab Werk vormontierten 140 mm Lüfter ermöglicht es den Bereich Airflow definitiv gut abzudecken und die Luftzirkulation im Gehäuse ist mehr als ausreichend. Selbst im unteren Bereich des LANCOOL 3 werden etwaige verbaute HDDS oder SSDs gut bis sehr gut gekühlt und das auch schon im unteren Drehzahlbereich. Wo wir auch schon bei Thema sind, die Festplatten Kapazität des LIAN LI ist exorbitant, zwölf Montageplätze für HDD oder SSD sind gegeben, das wird die Festplattenfetischisten erfreuen. Selbst an eine GPU-Halterung wurde gedacht, das durchbiegen größerer Grafikkarten gehört damit der Vergangenheit an. Es bedarf nicht vieler Worte, das LANCOOL 3 zu beschreiben, denn hier trifft Perfektion, Ausgeglichenheit und saubere Verarbeitung aufeinander. Bei einem derzeitigen Listenpreis von 150 € reiht sich das LANCOOL 3 preislich gut ein und hat eindrucksvoll gezeigt, dass hier auch noch leistungstechnisch Reserven nach oben vorhanden sind. Daher verdient sich das LIAN LI LANCOOL 3 unseren Spitzenklasse Award.

Pro:
+ Sehr gute Verarbeitung
+ Temperiertes Glas
+ Vier bereits ab Werk vorinstallierte 140 mm Lüfter
+ guter Airflow
+ Wasserkühlungen bis 420 mm On Top / 360 mm Front und Bottom
+ Gute Kühlleistung

Kontra:
– N/A

Herstellerseite
Preisvergleich

Schlagwörter Case, Cool, featured, Gaming, Gehäuse, Glas, Kühlung, Lancool 3, Lian-Li, RGB

Aktuelle Tests & Specials auf Hardware-Inside Gehäuse Komponenten

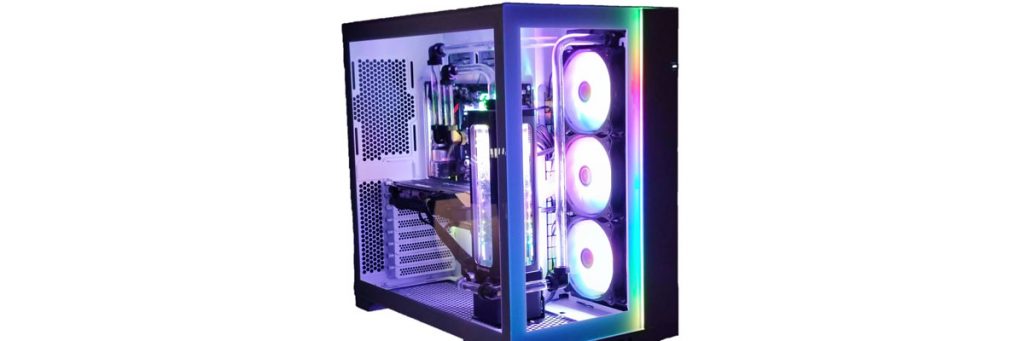

Lian Li O11 DYNAMIC EVO im Test

Beitragsautor Von Eisdrache
Beitragsdatum 17. Dezember 2021
5 Kommentare zu Lian Li O11 DYNAMIC EVO im Test

Mit dem Lian Li O11 DYNAMIC EVO stellt Lian Li uns heute den Nachfolger seines erfolgreichen Lian Li O11 DYNAMIC für einen Test zur Verfügung. Das neue Lian Li O11 DYNAMIC EVO soll dabei noch mehr Flexibilität und Variabilität bieten als sein Vorgänger. So wirbt Lian Li, neben den schon aus dem Lian Li O11 DYNAMIC bekannten Features mit verschiebbaren Fronteingänge, einem leicht zu invertierenden Design sowie mit einem besseren Airflow durch die separat erhältliche Mesh-Front und vielen mehr. Ob das Lian Li O11 DYNAMIC EVO halten kann, was Lian Li verspricht und welche Möglichkeiten das Lian Li O11 DYNAMIC EVO im Einzelnen bietet, erfahrt ihr in unserem Test.

Verpackung, Inhalt & Daten

Verpackung

Das Lian Li O11 DYNAMIC EVO kommt in einem braunen Karton. Auf dessen Vorder- und Rückseite neben dem Herstellerlogo und der Typenbezeichnung jeweils ein stilisiertes Bild des Lian Li O11 DYNAMIC EVO abgedruckt ist. Im Inneren ist alles ordentlich verpackt und geschützt untergebracht. So gut, dass es den weiten Transportweg mittels Paketdienst aus Asien direkt in unsere Redaktion unbeschadet überstanden hat.

Inhalt

Neben dem Gehäuse selbst liegt dem Lian Li O11 DYNAMIC EVO noch eine Reihe an Zubehör bei:

1x HDD Halterungsblech
2x HDD Halterungsschiene
1x Plakette (Lian Li / Der8auer)
4x Ersatzhalteclips (Front-/Seitenglas)
7x Kabelbinder
1x Gummi Abstandshalter (für Dual Netzteilmontage)
2x Gummi Vibrationsdämpfer (Netzteil)
4x Klettkabelbinder
36x Vibrationsdämpfungsringe (SSD/HDD Montage)
1x Werkzeug für Abstandshaltermontage
1x Grafikkartenhalter (bestehend aus: 1x Halter, 2x Abstandshalter, 2x L-förmiger Halter, 2x Gummi Vibrationsdämpfer, 2x Gummiunterlegscheibe)

Schrauben:

15x Mainboard
3x Ersatz Mainboard Abstandshalter
8x Netzteil
36x 2,5″ HDD/SSD
24x 3,5″ HDD
8x Netzteil/HDD Halterung
4x Lüfter
4x 60 mm Lüfter
2x Ersatzschraube Front-/Seitenglas

Daten

Lian Li O11 DYNAMIC EVO
Abmessungen (B x H x T)	285 mm × 459mm x 465mm
Mainboard-Kompatibilität	E-ATX (Breite: unter 280 mm) / ATX / M-ATX / ITX
Verfügbare Farben	Schwarz / Weiß
Material	4mm Aluminum 4mm Tempered Glass 1mm Steel structure
Netzteil (max. Länge)	220 mm
GPU (max. Länge)	422 mm
CPU-Kühler (max. Höhe)	167 mm
I/O Ports	2× USB 3.0 1× USB 3.1 TYPE-C 1× HD AUDIO/ MIC LED Color and Mode Button Reset Button Power Button
PCI Slots	8
Laufwerke	9× 2.5″ SSD oder 3× 2.5″ SSD + 6× 3.5″ HDD
Staubfilter	1x Bottom
Lüfter-Kompatibilität	Top: 120 mm ×3 oder 140 mm ×2 Side: 120 mm ×3 oder 140 mm ×2 Bottom: 120 mm ×3 oder 140 mm ×2 Rear: 120 mm ×1
Radiator-Kompatibilität	Top: 360 mm oder 280 mm Side: 360 mm oder 280 mm Bottom: 360 mm

Details

Das Lian Li O11 DYNAMIC EVO ist einer schwarz/silbernen sowie in der von uns getesteten komplett weißen Variante erhältlich. Das Seitenteil sowie ein Großteil der Front bestehen aus gehärtetem Glas und sind an den Kanten entsprechend der Farbvariante lackiert. Am rechten Rand der Front befindet sich, wie auch schon beim Lian Li O11 DYNAMIC ein etwa 6,5 cm breiter und weiß lackierter Metallstreifen. In diesem sind der Powerbutton sowie ein Schalter für die RGB-Beleuchtung untergebracht. Im Unterschied zum Lian Li O11 DYNAMIC befindet sich nun das Front-I/O allerdings nicht mehr in dieser Blende, sondern in einer separaten Einheit am unteren Rand der Gehäusefront.

Der Deckel besteht aus zwei ordentlich lackierten Stahlblechen. Diese lassen sich nach dem Lösen der entsprechenden Rändelschaube an der Rückseite des Gehäuses durch ein Einfaches nach hinten schieben, getrennt voneinander entnehmen. Nachdem entfernen der linken Abdeckung ist es darüber hinaus möglich, die Glasscheiben einfach zu entfernen. Diese werden dazu an der oberen Kante nach außen gedrückt und können anschließen nach oben entnommen werden.

Die rechte Gehäuseseite des Lian Li O11 DYNAMIC EVO ist für eine bessere Belüftung großflächig mit einer Lochung versehen, welche lediglich in der Mitte des Gehäuses durch einen etwa 11 cm breiten Streifen unterbrochen wird. Dies soll es ermöglichen, die benötigten Kabel zu verbergen. Die Bleche samt Lochung sind, wie wir es von Lian Li kennen, tadellos verarbeitet und sauber lackiert.

An der Rückseite ist das Lian Li O11 DYNAMIC EVO großflächig mit Lüftungsgittern versehen. Diese sind im Vergleich zum Vorgänger nicht nur zahlreicher vorhanden, sondern bilden jetzt auch ein sechseckiges Muster statt des vorher verwendeten Schlitzdesigns. Am oberen sowie unteren Gehäuserand befinden sich insgesamt fünf silberne Schrauben zur Demontage des Bodens bzw. des Deckels. Dieses bilden durch ihr Erscheinungsbild einen angenehmen Kontrast. Darüber hinaus finden wir hier Features, welche wir bereits vom Lian Li O11 DYNAMIC kennen. So ist es auch im neuen Lian Li O11 DYNAMIC EVO möglich, ein Netzteil zu installieren und den über diesem angebrachten HDD-Hotswap-Käfig zu nutzen, untereinander zu tauschen oder den HDD-Käfig zu entfernen und weiteres Netzteil stattdessen zu installieren.

Die Unterseite des Lian Li O11 DYNAMIC EVO ist ebenfalls großflächig mit einem sechseckigen Lüftungsgitter versehen, welches durch einen zusätzliches, magnetisch befestigtes Mesh das innere vor Staub schützen soll. An der Vorderseite der Bodenplatte ist das Front-I/O angebracht. Dieses kann einfach entnommen und neu positioniert werden. So ist es möglich, das Front-I/O an den rechten hinteren sowie linken vorderen Rand des Gehäusebodens jeweils neben einen der rutschhemmenden und vibrationsmindernden Gehäusefüße zu verschieben. Darüber hinaus ist es auch hier, wie auch schon am Gehäusedeckel möglich, die Bodenplatte über ein Lösen der beiden hinteren Schrauben vom Gehäuse zu trennen.

Sehen wir uns nun das Innere des Lian Li O11 DYNAMIC EVO etwas genauer an. Auch hier ist die Verarbeitung tadellos. Alle wichtigen Durchführungen sind mit grauen Gummilippen versehen, welche zusammen mit den silbernen Mainboard-Abstandshaltern einen angenehmen Kontrast zum sonst weißen Lian Li O11 DYNAMIC EVO bieten. Die Kanten sind sauber gearbeitet und die Lackierung sehr gut ausgeführt.

Am Deckel sowie am Boden des Lian Li O11 DYNAMIC EVO befinden sich jeweils entnehmbare Halterungen für bis zu drei 120 mm Lüfter. Diese können einfach über eine Schraube gelöst und aus dem Lian Li O11 DYNAMIC EVO entnommen werden.

Eine weitere Halterung für Kühlungskomponenten befindet sich rechts neben dem Mainboard-Tray, diese kann durch über einen kleinen Hebel an der Rückseite gelöst und dann entnommen werden. Darüber hinaus ist es möglich, diese Halterung umgedreht einzubauen, um mehr Bauraum für Radiatoren bzw. Lüfter zu erhalten.

Es ist außerdem möglich, diese Halterung durch ein beiliegendes Blech zu ersetzen. Die sorgt dafür, dass der Bauraum nach hinten komplett geschlossen ist und bietet weiteren Platz zur Montage von bis zu vier Festplatten im 2,5″ bzw. zwei Festplatten im 3,5″ Format.

Praxis

Testsytem

Testsystem
Prozessor	AMD Ryzen 5 3600X
Mainboard	GIGABYTE B450 Aorus M
Arbeitsspeicher	2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16
Grafikkarte	GIGABYTE Geforce GTX 1650 SUPER WINDFORCE OC 4 GB
Speicher	1x 500 GB Crucial BX100
Netzteil	FSP DAGGER PRO 650W
Gehäuse	Lian Li O11 DYNAMIC EVO

Einbau

Wir beginnen mit der Montage des Netzteils. Für dieses nutzen wir den unteren Netzteilschacht, es wäre hier allerdings genauso einfach möglich, den Festplattenkäfig aus dem oberen Schacht zu entfernen und das Netzteil dort einzubauen. Der Einbau geht gut von der Hand und das Verlegen der ersten Kabel ist durch die zahlreichen und gut erreichbaren Durchführungen schnell und sauber erledigt.

Nach einem Anpassen der Mainboard-Abstandshalter, was mithilfe des beiliegenden Werkzeuges einfach zu bewerkstelligen ist, fahren wir mit der Montage unseres Mainboardbundles fort. In diesem Schritt ist es auch nötig, den beiliegenden Grafikkartenhalter zu installieren, da dieser über zwei zusätzliche Abstandshalter angebracht wird und diese Schrauben der Mainboard-Halterung ersetzen.

Nun können wir mit der weiteren Verkabelung des Mainboards fortfahren. Hier bietet das Lian Li O11 DYNAMIC EVO neben den üblichen Steckern für USB 3.0, USB 3.1 und Frontaudio, noch einen zusätzlichen 3 Pin ARGB Stecker für die beleuchtete Front, sowie als Besonderheit einen vorgefertigten Stecker für die Schalter/Taster (und deren Beleuchtung) an der Vorderseite. So ist es, nicht mehr nötig jedes Kabel einzeln auf die entsprechenden Pins zu stecken, dies erleichtert den Anschluss deutlich.

Zur Montage einer SSD / HDD sind diverse Montage Möglichkeiten vorhanden, so bietet das Lian Li O11 DYNAMIC EVO insgesamt Platz für 12 Festplatten im 2,5″ bzw. sechs Festplatten im 3,5″ Format. Wir entscheiden uns für eine eher diskrete Montage auf der Kabelabdeckung an der Rückseite des Lian Li O11 DYNAMIC EVO. Dazu kann diese einfach über zwei Schrauben gelöst und anschließend entnommen werden. Die Festplatte wird nun mit vier Gummifüßen verschraubt und kann dann einfach in auf die Kabelabdeckung geschoben.

Invertierter Einbau

Das von Lian Li versprochene Invertieren des Gehäuses ist auf einfachste Art und Weise gelöst worden. Es ist lediglich nötig, den Deckel sowie den Boden über insgesamt fünf Schrauben zu lösen und nach hinten vom Gehäuse abzuziehen. Anschließend werden Deckel und Boden getauscht und neu montiert, womit das Invertieren des Lian Li O11 DYNAMIC EVO auch schon erledigt ist.

Kühlung

Da das Lian Li O11 DYNAMIC EVO reichlich Platz für Kühlungskomponenten bietet, haben wir uns dazu entschieden, hier eine Custom-Wasserkühlung mit einem 360 mm Radiator zu verbauen. Zum Einsatz kommt hierbei das SCYLLA PRO CA360 Set der Firma Raijintek, dieses beinhaltet neben dem bereits erwähnten Radiator die zugehörigen Lüfter, eine recht große D5-Pumpen-AGB-Kombi und einen CPU-Kühlblock sowie PETG Verbindungsrohre samt Anschlüssen.

Als Montagepunkt für den Radiator samt Lüfter haben wir die Lüfterhalterung rechts neben dem Mainboard ausgewählt. Zur Montage haken wir die entsprechende Halterung über den an der Rückseite des Lian Li O11 DYNAMIC EVO angebrachten kleinen Hebel aus und können so unsere Komponenten mühelos auf der Arbeitsfläche montieren. Die Halterung lässt sich im Anschluss samt den montierten Komponenten wieder in das Lian Li O11 DYNAMIC EVO einhaken. Es wäre zwar auch eine Montage am Deckel oder Boden des Gehäuses möglich. Dabei schränkt eine Montage am Boden des Gehäuses allerdings den Standort der Pumpen-AGB-Kombi deutlich ein. Die Montage des Radiators sowie der Lüfter funktionier erwartungsgemäß absolut problemlos. Ebenso ist das wieder einsetzen der Halterung samt Komponenten durch den Einrastmechanismus der Halterung angenehm einfach. Da sich des Weiteren das Kabelmanagementsystem des Lian Li O11 DYNAMIC EVO direkt neben dieser Halterung befindet, stellt auch die weitere Verdrahtung der Lüfter kein Problem dar.

Die AGB-Pumpen-Kombi befestigen wir direkt auf dem Boden des Lian Li O11 DYNAMIC EVO. Zu diesem Zweck demontieren wir die untere Lüfterhalterung, dies ermöglicht uns eine freiere Positionierung sowie eine genaue Ausrichtung der Pumpe. Die wir im Anschluss daran über die Lüftungsöffnungen am Gehäuseboden verschrauben. Durch die gute Einbaulage der Komponenten können wir die Kühlung mit nur drei bis vier Biegungen pro Hardtube herstellen. Dies erleichtert die Montage der Hardtubes enorm, sodass diese auch für Hardtube-Einsteiger möglich sein sollte.

Temperaturen

Mit der kostenlosen Software Prime95 lasten wir den Prozessor für 15 Minuten aus. Für die nächste Messung benutzen wir das kostenlose Tool namens StressMyPC. Dieser Test setzt sowohl Prozessor, Grafikkarte als auch den Speicher unter Volllast. Zum Auslesen der Temperatur verwenden wir das kostenlose Programm HWInfo und messen die Temperatur zusätzlich am Sockel. Die Umgebungstemperatur liegt zur Zeit der Messung bei 21 °C. Der Lüfter wird dabei über das Gigabyte Aorus Mainboard mit der vom Werk voreingestellten Temperaturkurve „Normal“ gesteuert. Der Lüfter wird durch die angelegte Dauerbelastung auf 1800 U/min hochgeregelt und erreichen dabei eine maximale Lautstärke von 38 dB(A), was so aber im normalen Betrieb nicht oder nur selten eintreten sollte. Der Luftstrom und die Lautstärke können sich bei Verwendung eines anderen Lüfters anders verhalten. Wir erreichen in unserem Test eine maximale Temperatur von 67,3 °C.

Separat erhältliches Zubehör

Lian Li bietet eine Reihe an Zubehör, um das Lian Li O11 DYNAMIC EVO weiter zu Individualisieren. Diese möchten wir euch hier kurz vorstellen.

Mesh Front

Die hervorragend verarbeitete Mesh-Front besteht aus einem lackierten und gelochten Stahlblech, welches einfach anstelle des Frontglases in das Lian Li O11 DYNAMIC EVO eingeklippst werden kann.

Zusätzlich sind im Front-Mesh Kit noch zwei Lüfterhalterungen enthalten. Diese bieten die Möglichkeit zur Montage von wahlweise drei 120 mm oder zwei 140 mm Lüftern. Für unseren Test haben wir uns für die Montage von drei 120 mm Lüftern vom Typ InWin Luna AL120 entschieden.

Nachdem die Lüfter mit den Halterungen verschraubt sind, werden diese einfach über jeweils zwei schrauben mit dem Gehäuse verbunden.

Um ein ansehnliches Ergebnis zu erzielen, ist es im Anschluss nur noch erforderlich, die Mesh-Front einzuklippsen und die Kabel entsprechend sauber zu verlegen. Dies gelingt durch die zahlreichen Kabeldurchführungen und das gute Kabelmanagementsystem des Lian Li O11 DYNAMIC EVO jedoch sehr einfach.

Da sich durch den Einbau der Mesh-Front samt Lüfter der Airflow im Gehäuse stark verändert, wiederholen wir unseren Temperaturtest erneut, die Testbedingungen sind dabei dieselben wie in unserem oberen Test. Durch den stark verbesserten Airflow und die zusätzlichen Lüfter fallen sämtliche System-Temperaturen. 4 – 5 °C niedriger aus als in unserem Test mit der werkseitig montierten Glasfront. So erreicht die CPU eine maximale Temperatur von 62,5 °C.

Additional IO Kit

Des Weiteren bietet Lian Li zum Beispiel das Additional-IO Kit, mit diesem ist es möglich, dass Lian Li O11 DYNAMIC EVO um zwei USB-A 3.0 und einen USB-C 3.1 zu erweitern. Das Kit kann dabei einfach an die freien Steckplätze am Boden des Lian Li O11 DYNAMIC EVO befestigt werden oder mit dem – ebenfalls separat erhältlichen – Top-IO Kit, an die Oberseite des Gehäuses verlegt werden.

Top IO Kit

Das Top-IO Kit besteht aus einer Metallleiste, welche die Originalzierleiste an der Oberseite des Lian Li O11 DYNAMIC EVO ersetzt und über Aussparungen verfügt, welche eine Montage des modularen Front-I/O oder des Additional-IO Kits an der Oberseite des Gehäuses ermöglichen. Dazu muss das weiße Kunststoffgehäuse des Front-I/O entfernt werden. Dieses ist mit vier Schrauben verschlossen, welche einfach entfernt werden. Anschließen kann dies entnommen und mittels zweier Schrauben an das Top-IO Kit befestigt werden.

Upright & Vertical GPU Kit

Neben dem üblichen Kit zur vertikalen Montage der GPU, welches aus einer Adapterplatte für die PCIe-Slots sowie einem entsprechenden Riserkabel besteht, bietet Lian Li ein Upright GPU-Kit für sein Lian Li O11 DYNAMIC EVO an. Dieses ermöglicht eine hängende Montage der GPU. Zur Nutzung des Upright GPU-Kits ist es nötig, die Lüfterhalterung neben dem Mainboard-Tray gegen das dem Lian Li O11 DYNAMIC EVO beiliegende geschlossene Tray zu tauschen. Anschließend wird die im Upright GPU-Kit enthaltene Halterung an der Oberen rechten Seite des Mainboard-Trays verschraubt und dient dort als Aufnahme für die GPU. Als zusätzliche Halterung wird die dem Gehäuse beiliegende GPU Halterung genutzt. Diese wird an das soeben installierten geschlossene Tray geschraubt. Im Anschluss kann die GPU montiert und mittels des etwa 40 cm langen und farblich passenden Riserkabel mit dem Mainboard verbunden werden. Das Ergebnis ist optisch sehr ansprechend, jedoch geht hierbei Montagefläche für Kühlungskomponenten verloren.

Fazit

Mit dem Lian Li O11 DYNAMIC EVO ist es Lian Li gelungen, sein erfolgreiches O11 DYNAMIC noch weiter zu verbessern. Es kann dabei vor allem durch die vielen Detaillösungen überzeugen. So stechen neben den zahlreichen Plätzen für HDD-Speicher und Kühlungskomponenten das einfache Invertieren sowie die vielen Optionen (separat erhältlich) zur Individualisierung des Gehäuses deutlich hervor. Diese verleihen dem Gehäuse dabei nochmals einen deutlichen Mehrwert. Daher bekommt das Lian Li O11 DYNAMIC EVO unsere Spitzenklasse-Empfehlung.

Pro:
+ Gute Verarbeitung
+ Hohe Variabilität
+ Design

Kontra:
– N/A

Herstellerseite

Schlagwörter Case, Dynamic, EVO, featured, Gehäuse, Glas, Lian-Li, O11

Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

LIAN LI ODYSSEY X im Test

Beitragsautor Von Scarecrow1976
Beitragsdatum 25. September 2021
2 Kommentare zu LIAN LI ODYSSEY X im Test

Lian Li ist seit vielen Jahren durch seine hochwertigen sowie durchdachten Gehäuse bekannt, von denen wir schon einige testen durften und hat uns auch dieses Mal ein Exemplar des neuen ODYSSEY X zugesandt. Das ODYSSEY X ist in Zusammenarbeit mit dem Bauer konzipiert und entwickelt worden. So ist ein außergewöhnliches Gehäuse entstanden, das durch sein spezielles Design Umbaumöglichkeiten bietet, sodass zwei verschiedene Gehäusetypen mit drei Montagelayouts in einem möglich sind. Das Design lässt darüber hinaus auch den Einbau von Mainboards bis zum EEB Format und großen Custom- oder All-In-One-Wasserkühlungen zu, ohne dabei Verluste beim Airflow machen zu müssen. Wie gut das Ganze funktioniert und ob sich das auch in der Praxis bewährt, erfahrt ihr in unserem nun folgenden Test. Das Testsample wurde uns von Lian Li für unseren Test zur Verfügung gestellt.

Verpackung, Inhalt, Daten

Verpackung

Geliefert wird das Lian Li ODYSSEY X in einem großen schwarzen Karton mit grauen Seiten. Bei dem Blick auf den Karton begrüßt uns die Produktbezeichnung samt Slogan “TWO DISTINCT LOOKS ONE DISTINCT CASE“ mit dem Zusatz “DYNAMIC / DYNAMIC R (Rotate) / PERFORMANCE“ in weißer Schrift. Auf der Vorder- und Rückseite ist das ODYSSEY X in beiden möglichen Gehäusebauformen in den möglichen Farben Schwarz und Schwarz/Silber abgebildet. Außerdem ist hier das Lian Li Logo, die Produktbezeichnung wie auch der Slogan in großen weißen Lettern abgebildet. Auf den grauen Seiten ist erneut das Lian Li Logo, der Slogan, die Produktbezeichnung sowie der Modelltyp und die Gehäusefarbe zu sehen.

Inhalt

Im Karton finden wir das ODYSSEY X und das Zubehör sicher in Styropor verpackt. Hier finden wir noch Folgendes im Lieferumfang:

Anleitung
Begrüßungskarte
2x Tempered Glas Seitenteil (L + R)
2x Front Panel
Inneres Gitter Panel (Dynamic-R / Performande Mode)
Top Cover
2x Seitenteil-Halter Oben (Performance Mode)
2x Seitenteil-Halter Unten (Performance Mode)
Namensschild (zum Aufkleben)
1x Satz Schrauben zur Montage (Auch für Dynamic R / Performance Mode)

Daten

Technische Daten – Lian Li ODYSSEY X
Modell	TR-01X
Farbe	Schwarz
Material	Aluminium Stahl Schwarzes Tempered Glas 4 mm (Beide Seiten)
Maße (LxBxH)	Dynamic / Dynamic-R (Rotate) 575,5 x 234 x 558,5 mm Performance 537,1 x 368,6 x 596,7 mm
Mainboard Support	Mini-ITX / Micro-ATX / ATX / E-ATX / EEB
Lüfter Support	Dynamic Front: 3x 120 mm oder 2x 140 mm Top: 3x 120 mm oder 2x 140 mm Seite: 3x 120 mm oder 2x 140 mm Dynamic-R (Rotate) Front: 3x 120 mm oder 2x 140 mm Boden: 4x 120 mm oder 3x 140 mm Performance Front: 4x 120 mm oder 3x 140 mm Top: 3x 120 mm oder 2x 140 mm
Radiator Support	Dynamic Front: 1x 240/280/360 mm Seite: 1x 240/280/360 mm Dynamic-R (Rotate) Front: 1x 240/280/360 mm Boden: 1x 240/280/360/420/480 mm Performance Front: 1x 240/280/360/420/480 mm Top: 1x 240/280/360 mm
Netzteil (Max.)	280 mm
GPU (Max.)	423 mm
CPU Kühler (Max.)	167 mm
Laufwerke	3x 3,5” HDD oder 3x 2,5” SSD
Erweiterungsslots	8
I/O Panel	2x USB 3.0, 1x USB3.1 TYPE-C, 1x HD Audio
Garantie	1 Jahr (Lian Li)

Details

Wie auf dem Bild zu sehen ist, handelt es sich bei dem Lian Li Odyssey X um ein modulares Gehäuse. Das Grundgerüst bildet der schwarz lackierte, aus Aluminium gefertigte Gehäuserahmen mit der Rückwand. Auch alle Anbauteile wurden schwarz lackiert und bestehen aus Stahlblech oder sandgestrahlten, eloxierten Aluminium. Bei den Seitenteilen kommt außerdem noch getöntes Tempered Glass zum Einsatz. Alle Komponenten wurden aus hochwertigem Material gefertigt und zeigen keinerlei Mängel bei Verarbeitung. So entsteht gleichzeitig eine sehr edle Gesamtoptik.

DYNAMIC / DYNAMIC (R) Rotate

Im DYNAMIC-Mode besitzt das ODYSSEY X einen klassischen inneren Aufbau, dieser bietet sehr viel Platz. Es lassen sich Mainboards bis zum EEB-Format verbauen. Auf der rechten Seite ist der Mainboardtray montiert, links daneben befinden drei große gummierte Kabeldurchführungen. Hinter den Kabeldurchführungen ist eine Montagemöglichkeit für drei 120 mm Lüfter oder einen Radiator (280 oder 360 mm). Die maximale dicke darf hier inklusive Lüfter 110 mm betragen. In der Front lässt sich ebenfalls ein Radiator bis 360 mm montieren, diese ist komplett offen, hier hätten wir uns aber einen Staubfilter gewünscht, da durch den guten Airflow auch Staub angezogen wird. Auch beim großzügig mit Lüftungsschlitzen versehenen Deckel setzt Lian Li auf maximalen Airflow. Hier lassen sich, falls gewünscht drei 120 mm oder zwei 140 mm Lüfter installieren.

Auch bei dem Boden des ODYSSEY X wird das Konzept des maximalen Airflows weitergeführt. Genau wie der Deckel ist dieser mit vielen Lüftungsschlitzen versehen. In fast mittiger Position wird hier ein Tunnel zum Verdecken der Kabel montiert. Da das ODYSSEY auch für Custom-Wasserkühlungen ausgelegt ist, wurde im vorderen Bereich noch eine versetzbare Montagemöglichkeit für eine Pumpe / AGB untergebracht.

Auf der Rückseite bietet das ODYSSEY X im oberen Bereich drei Schlitten zur Montage von drei 2,5“ bzw. 3,5“ Laufwerken. Zusätzlich sind auch noch vier Halterungen vorhanden, um sein sauberes Kabelmanagement zu erstellen, wenn die Kabel durch die Kabeldurchführungen gelegt werden. Auch das Frontpanel wird von der Rückseite angeschlossen.

Die Front des ODYSSEY X wirkt auf den ersten Blick sehr schlicht. Auch hier ist kein Staubfilter vorgesehen. Allerdings fallen direkt oben und unten zwei Montagewinkel mit jeweils vier Kunststoffaufnahmen in Auge. Hier werden die beiden Frontplatten einfach eingeklippst.

Die in Gehäusefarbe lackierten Frontplatten aus Aluminium lassen sich in zwei Richtungen montieren und bieten eine schlichte, aber edle Optik.

Die I/O Ports sind direkt vorne oben schräg in einem kleinen Kasten montiert. Hier sind von links nach rechts zwei USB 3.0 A-Anschlüsse, ein USB-TYP-C, zwei 3,5 mm Klinkenanschlüsse für Kopfhörer und Mikrofon, die HDD-LED und der Ein-/Ausschalter untergebracht. Oben auf dem Deckel befinden sich außerdem noch zwei Metallbügel mit jeweils zwei Kunststoffaufnahmen. Hier wird eine Abdeckung aus Aluminium eingesteckt, welche die direkte Sicht auf die Lüftungsschlitze des Tops verdeckt, ohne dabei den Airflow zu behindern.

Genau wie die Front ist auch die Rückseite sehr schlicht gehalten. Hier ist auch keine Aufnahme für einen zusätzlichen Lüfter vorhanden. Mit den 8 Erweiterungsslots bietet das ODYSSEY X genug Platz für Erweiterungskarten. Ganz unten ist der Ausschnitt für das Netzteil untergebracht.

Für genug Bodenfreiheit und einen festen Stand sorgen die vier großen Füße des ODYSSEY X. Diese sind zusätzlich mit Gummis versehen, damit der Untergrund nicht verkratzt wird.

Die beiden wirklich großen Seitenteile sind ebenfalls aus Metall gefertigt. Dabei handelt es sich um einen zweigeteilten beweglichen Rahmen, an dem jeweils zwei Scheiben aus getöntem Tempered Glass befestigt sind. Oben und unten sind große Luftschlitze vorhanden, damit zusätzlich Frischluft ins Gehäuse gelangt. An der Rückseite befinden sich die Aufnahmen zur Montage am Gehäuse und jeweils ein Scharnier auf jeder Seite. Das Design wirkt sehr futuristisch und edel.

Für den DYNAMIC (R) Rotate-Mode wird der Mainboardtray um 90° nach oben gedreht eingebaut. Das Lüftergitter von oben wird dann an der Rückwand verbaut. Auch mit diesem Layout bietet das ODYSSEY viel Platz im Innenraum. Durch die geänderte Anordnung kann in der Front maximal ein 360 mm Radiator verbaut werden. Im Boden ist dann sogar ein Radiator bis zu 480 mm möglich. Allerdings kann dann in der Front nur ein 280 mm Radiator genutzt werden.

Perfomance

Im Performance-Mode wird der komplette Gehäuserahmen um 90° gedreht. Dann wird der Boden zur Front und die Rückseite zum Boden. Dadurch verändert sich neben der Optik auch die Abmessungen von DYNAMIC / (R) 575,5 x 234 x 558,5 mm auf 537,1 x 368,6 x 596,7 mm (LxBxH).

Der Innenraum wird dadurch kürzer und höher. Jetzt lassen sich im Top, ein bis maximal 360 mm großer Radiator verbauen und in der Front sind bis 480 mm möglich. An der Seite lässt sich bei diesem Layout kein Radiator nutzen. Kommt ein 480 mm Radiator zum Einsatz, kann im Top nur ein 280 mm Radiator verwendet werden. In der Front wird dann das Top gemeinsam mit der Pumpenhalterung als Lüfterhalterung montiert und das zusätzlich im Lieferumfang befindliche Blech findet seinen Platz im Boden. Auch bei diesem Layout sind Mainboards bis zum EEB-Format möglich.

Im Performance-Mode besitzt die Front jetzt eine Gitter-Optik auf der kompletten Fläche und das I/O-Panel befindet sich mittig im oberen Bereich. Auch hier steht der Airflow wieder an erster Stelle.

Auf dem Top und an der Unterseite werden jeweils seitlich zwei Halterungen aus dem Lieferumfang montiert. Diese dienen als Halterung für die Seitenteile. Die beiden Frontpanel wechseln nun als Abdeckung auf das Top.

Der Mainboardtray befindet sich nun im vorherigen Deckel, der nun zur Rückseite geworden ist. Die Montageposition des Mainboardtrays ist auch beim Performance-Mode waagerecht. Dadurch steht es wieder gut positioniert im Airflow im Inneren des Gehäuses.

Auf der Rückseite stehen die Laufwerksschlitten jetzt rechts waagerecht übereinander. Links daneben werden die Bügel von der Oberseite nun genutzt, um gemeinsam mit der Abdeckung die Kabel zu verdecken und so ein sauberes Kabelmanagement ermöglichen.

Auch im Performance-Mode sorgen die Füße wieder für genügend Bodenfreiheit, damit genügend Luft ins Gehäuse gelangt

Die beiden Seitenteile werden jetzt mit den Scharnieren in eine V-Stellung gebracht und dann um 90° gedreht an die Halterungen der Seiten eingeklippst. Dadurch erhält das Odyssey X im Performance-Mode einen einzigartigen und eleganten Look, ohne dabei den Airflow negativ zu beeinflussen.

Wir haben natürlich auch noch eine Übersicht, in der alle drei Montagelayouts direkt auf einen Blick zu sehen sind.

Praxis

Testsystem und Einbau

Testsystem
CPU	Ryzen 9 5900X
Mainboard	MSI MEG X570 Unify
RAM	16 GB G.SKILL TRIDENT Z ROYAL ELITE DDR4-3600 CL14
CPU Kühler	MSI MPG CORELIQUID K360
Grafikkarte	Gigabyte GTX 1070 WINDFORCE OC 8G Rev.2
SSD/HDD	Crucial P5 2 TB / WD Black 3 TB
Sonstiges	3x InWin LUNA AL120 120 mm Lüfter
Netzteil	Power & Cooling Silencer MK III 1200W

Für unseren Testaufbau nutzen wir das Lian Li ODYSSEY X im Dynamic Mode, weil wir den Radiator unserer AiO gerne an der Rückwand verbauen möchten, da wir die Optik so sehr ansprechend finden.
Zuerst montieren wir die drei Gehäuselüfter in der Front. Im nächsten Schritt schrauben wir das Mainboard an den Tray. Als Nächstes setzen wir den Wasserblock auf CPU und befestigen den Radiator an der Seite. Dann kommen und die Laufwerke und das Netzteil an die Reihe. Zum Schluss verkabeln wir alles und setzten die Speichermodule und die Grafikkarte ein. Durch das gut durchdachte Design ist der Einbau schnell und ohne Probleme erledigt.

Mit dem getönten Tempered Glass bietet das Lian Li ODYSSEY auch für RGB-Liebhaber viele Möglichkeiten, die Hardware gekonnt in Szene zu setzen. Leider müssen Lightstripes, falls diese verwendet werden, aufgeklebt werden. Magnete halten auf dem Aluminium leider nicht.

Fazit

Mit dem ODYSSEY X hat Lian Li ein High-End Gehäuse auf den Markt gebracht, was durch seine einzigartige Optik auf jeden Fall auf dem Schreibtisch für Aufsehen sorgen wird. Dieses wird auch durch die wirklich edle Materialwahl noch unterstrichen. Die drei verschiedenen Montagelayouts bieten die zusätzliche Möglichkeit, das eigene System noch weiter zu individualisieren und auch der gute Radiatorsupport lässt hier keine Wünsche offen, egal ob Custom Loop oder AiO. Auch Enthusiasten kommen voll auf ihre Kosten, denn durch den wirklich sehr guten Airflow lässt sich hier noch einiges aus dem System herausholen. Das Gleiche gilt für RGB-Liebhaber, die das ODYSSEY X mit der eigenen Beleuchtung gekonnt in Szene setzen können. So viel Exklusivität hat aber auch ihren Preis. Das Lian Li ODYSSEY X ist bei verschiedenen Händlern für ca. 460 € gelistet. Wir geben dem Lian Li ODYSSEY X unsere Empfehlung.

Pro:
+ Modulares Design
+ 3 Montagelayouts
+ Optik
+ Guter Support für AIO und Custom Loop Wasserkühlungen
+ Belüftung
+ Viel Platz

Kontra:
– Keine Staubfilter
– Preis

Herstellerseite
Preisvergleich

Schlagwörter Case, Cooling, featured, Gehäuse, Glas, Kühlung, Lian-Li, ODYSSEY X, RGB, Wasser, Water

Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

Inter-Tech Diorama C-702

Beitragsautor Von Lobsik
Beitragsdatum 8. September 2021
Keine Kommentare zu Inter-Tech Diorama C-702

In unserem heutigen Review sehen wir uns das Inter-Tech Diorama C-702 genauer an. Dabei handelt es sich um einen kleineren Ableger des Inter-Tech Panorama C-702. Wie auch beim großen Bruder kommt wieder viel Glas zum Einsatz, jedoch baut das Gehäuse im Grunde etwas kompakter. Wo die Unterschiede liegen und was alles in diesem Gehäuse Platz findet, erfahrt Ihr nun in unserem Test. Für diesen hat Inter-Tech uns ein Exemplar des Gehäuses zur Verfügung gestellt.

Verpackung, Inhalt, Daten

Verpackung

Das Inter-Tech Diorama C-702 kommt in einem braunen Karton aus Wellpappe. Auf der Vorderseite befindet sich eine Abbildung des Gehäuses sowie Herstellername und Modellbezeichnung. Zusätzlich sind an allen Seiten noch weitere Informationen über das Inter-Tech Diorama C-702 untergebracht.

Inhalt

Das Gehäuse ist in einer Folie und zwei Styroporseitenteilen verpackt. Neben dem Gehäuse befindet sich noch folgendes im Lieferumfang:

1x Tüte mit diversen Schrauben
6x Kabelbinder
1x Handbuch (deutsch, englisch)

Daten

Technische Daten – Inter-Tech Diorama C-702
Abmessungen Gewicht Material	430 x 285 x 360 mm (L x B x H) 6,22 kg Stahl, Kunststoff, Tempered Glass
Mainboard Support	ATX, μATX, ITX
Festplattensupport	2x 3,5″ intern 3x 2,5″ intern
Front I/O	2x USB 3.0 2x USB 2.0 2x 3,5 mm Audio-Klinke
Lüfter Support	Rückseite: 1x 120 mm (optional) Deckel: 2x 120 mm oder 2x 140 mm (optional) Boden: 2x 120 mm oder 2x 140 mm (optional)
Max. Grafikkartenlänge Max. CPU-Kühler-Höhe	325 mm 160 mm
Besonderheiten	Tempered Glas Magnetische Staubfilter Magnetverschlüsse

Details

Gehäuse-Außen

Dank großer Glasflächen an der Front und Seite bekommt der Betrachter einen guten Einblick in das Innere des Gehäuses. Die Scheiben aus gehärtetem Glas sind leicht getönt. Anders als beim großen Bruder sind diese auch nicht mehr mit Daumenschrauben befestigt. Das kompakte Gehäuse besteht weiter aus Metall und nur sehr wenig Kunststoff. Zwar ist das Blech nicht so dick, wie wir dies von preislich teureren Gehäusen gewohnt sind, doch bietet es für seinen Verwendungszweck eine gute Stabilität. Selber gilt auch für die Verarbeitung, insgesamt ist das Gehäuse gut lackiert und auch scharfe Kanten finden wir nicht. Auf der Rückseite ist direkt ersichtlich, dass auch hier ein Zwei-Kammer-Design zum Einsatz kommt – sprich Netzteil und Festplatten werden getrennt vom Rest des Systems. Der vertikale Einbau einer Grafikkarte ist ab Werk nicht vorgesehen, sollte aber mit ein bisschen handwerklichem Geschick machbar sein.

Die rechte Seite wird durch ein Stahlblech geschlossen. Im hinteren Bereich befindet sich ziemlich weit unten die Belüftungsöffnung für das Netzteil. Das Seitenteil hält über Öffnungen im Korpus und mittels zweier Daumenschrauben. An der Unterseite verfügt das Inter-Tech Diorama C-720 über eine großzügige Belüftungsöffnung, welche mit einem Meshgitter verdeckt ist. An der vorderen und hinteren Kante ist je eine Leiste angebracht, welche über jeweils zwei Gummiauflagen verfügt. Damit steht das Gehäuse sehr sicher.

Die linke Seite besteht aus gehärtetem Glas auch tempered Glas (TG) genannt. Das Seitenteil verfügt über eine Lasche und hafte vorne magnetisch am Rahmen. Es lässt sich wie eine Tür öffnen, dazu ist es hinten in Scharnieren aufgehängt. Das funktioniert sehr gut und hinterlässt kaum sichtbare Spaltmaße.

Auf der Oberseite des Inter-Tech Diorama C-702 dominiert eine große Belüftungsöffnung, welche von einem magnetisch haftenden Mesh verdeckt wird. Hier können bis zu zwei 140 mm Lüfter verbaut werden. Rechts daneben sind die Tasten und Anschlüsse untergebracht. Mit nur zwei USB 2.0 und einem USB 3.0 fällt die Anschlussvielfalt nicht zeitgemäß aus, ein weiterer USB 3.0 und ein aktueller USB-C-Anschluss mit USB 3.2 wären der aktuelle Standard. An Tasten finden wir einen großen Ein-/Aus-Taster, einen Reset- und einen RGB-Taster. Letzterer lässt sich an einigen RGB Controllern anschließen, sodass der Nutzer nicht immer in das Gehäuse greifen muss, wenn Farben oder Effekte der Beleuchtung geändert werden sollen.

Gehäuse-Innen

Linke Kammer

In der linken Kammer finden wir ein sauberes Layout wieder, welches Mainboard vom ITX bis zum ATX Format aufnimmt. Besonders mATX und ATX Mainboard profitieren von den gut platzierten Kabeldurchführungen. Im vorderen Bereich sind diese sogar mit Schutzgummis versehen. Zudem gibt uns der Hersteller hier eine große Öffnung im Mainboardtray, sodass wir hier auch den CPU-Kühler bzw. dessen Halteplatte austauschen können ohne das ganze System auseinander zu nehmen.

Rechte Kammer

Anders als beim größeren Bruder können wir im vorderen Bereich des Mainboardtray keinen Radiator verbauen. Dafür diese die Abtrennung nahezu komplett verschlossen, so sieht man später von der einsehbaren Seite sehr wenig von den Kabeln. Zum Führen der Kabel sind bereits einige Klettkabelbinder vorhanden. Im unteren Bereich findet ein ATX Netzteil seinen Platz während dar über die Festplatten bzw. SSDs untergebracht werden können. Im Käfig selbst können zwei 2,5“ oder 3,5“ Laufwerke verbaut werden. An der Außenseite des Käfigs weitere zwei 2,5“ Laufwerke. Wer es richtig bunt treiben möchte, kann an der Rückwand ein weiteres 2,5“ Laufwerke am Belüftungsgitter verbauen. Dadurch würde allerdings der Luftstrom in diesem Bereich etwas leiden.

Praxis

Einbau & Testsystem

Testsystem
Mainboard	MSI MPG Z390
CPU	Intel Core i9 9900K
CPU Kühler	Be Quiet BK003 CPU-Kühler
Arbeitsspeicher	Corsair Vengeance 4×8 GB DDR4 3200 MHz
Speicher	Samsung 970 EVO NVMe M.2 SSD 1 TB Samsung 850 EVO SSD 500 GB Crucial SSD 1 TB Seagate HDD 2 TB Seagate HDD 4 TB
Grafikkarte	NVIDIA GeForce GTX 1070 8 GB
Netzteil	Corsair RM 1000x
Lüfter	3x 120 mm ADATA XPG Vento 120 ARGB

Der Einbau unserer Hardware in das Inter-Tech Diorama C-702 stellte keine Probleme für uns da. Wir setzen hier auf ein durch Luft gekühltes System, welches sich durch den Einbau weiterer Lüfter noch weiter verbessern lässt. Allerdings muss die Investition vor Kauf bedacht werden, denn der Hersteller liefert keine Lüfter mit – diese werden ohnehin von den meisten Nutzern durch die eigenen Favoriten ausgetauscht.

Fazit

Derzeit ist das Inter-Tech Diorama C-702 ab etwa 70 € im Handel erhältlich. Für diesen Preis erhält der Nutzer ein ordentlich verarbeitetes Gehäuse mit einem guten Potenzial für Luft- oder Wassergekühlte Systeme. Kabel lassen sich sauber und verdeckt verlegen, wer sich mit dem mit dem Verlegen der Kabel Mühe gibt, erhält ein wirklich sauberes System. Bei den Eingängen auf dem Deckel wünschen wir uns noch einen zweiten USB 2.0 und einen USB-C-Anschluss mit Anbindung an USB 3.2 auf dem Mainboard. Wir vergeben unsere Empfehlung für ein Gehäuse mit gutem Preis-Leistungs-Verhältnis.

PRO
+ Verarbeitung
+ Design
+ Viel Platz
+ Preis

Kontra
– Wenige Anschlüsse

Produktseite

Schlagwörter C-702, Diorama, featured, Gehäuse, Glas, Inter-Tech, Kompakt

Aktuelle Tests & Specials auf Hardware-Inside Gadgets

Snakebyte TOUGH:KIT im Test

Beitragsautor Von BlackSheep
Beitragsdatum 18. Juli 2021
Keine Kommentare zu Snakebyte TOUGH:KIT im Test

In unserem heutigen Review widmen wir uns dem Snakebyte TOUGH:KIT für die Nintendo Switch. Denn wer mehrere Hundert Euro für eine mobile Konsole ausgibt, der möchte diese auch vor Schäden schützen. Und hier kommt eben das besagte Kit zum Einsatz, welches neben der Hülle für die Konsole auch gleich eine passende Schutzfolie für das Display, Controller Caps, ein Mikrofasertuch sowie eine kleine Aufbewahrungsbox für zwei Spiele mitbringt. Das Snakebyte TOUGH:KIT ist in den Farben Black und Strawberry Pink erhältlich. Für den Test hat uns der Hersteller die Variante in Strawberry Pink zugesendet.

Verpackung und Inhalt

Verpackung

Das Snakebyte TOUGH:KIT kommt in einer hellen Verpackung mit einer Abbildung des Inhalts auf der Vorderseite. Zudem findet sich hier auch der Hinweis auf eine Garantie von fünf Jahren sowie einige Icons, welche die Features herausstellen. Auf der Rückseite ist eine weitere Abbildung sowie ein erklärender Text in mehreren Sprachen untergebracht.

Inhalt

Das Snakebyte TOUGH:KIT kommt mit dem folgenden Lieferumfang:

1x TOUGH:CASE
1x GAME:CASE
1x CONTROLLER:CAPS
1x SCREEN:SHIELD PRO
1x Mikrofasertuch

Details

Wir beginnen zuerst mit der Hülle des Snakebyte TOUGH:KITs. Diese ist auch separat als TOUGH:CASE erhältlich. Die Schutzhülle gibt es in den Farben Black (schwarz) oder Strawberry Pink (pink). Die Hülle besteht aus einem weichen Kunststoff und ist von der Materialstärke recht dick. An den Rändern sind Öffnungen für die Anschlüsse und Tasten eingelassen. In der Mitte ist das Material anders, denn hier finden wir einen durchsichtigen Kunststoff vor.

An den Seiten verfügt die Schutzhülle über eine geriffelte Oberfläche, welche sich nicht nur gut anfühlt, sondern auch den Gripp steigert.

Zum Snakebyte TOUGH:KIT gehört auch ein Schutzglas, welches es als SCREEN:SHIELD PRO auch separat gibt. Dabei handelt es sich um eine harte Schutzfolie, welche das Verkratzen des Displays verhindern soll. Dabei verfügt die Folie über Aussparungen für die Sensoren der Switch.

Praxis

Schutzglas – SCREEN:SHIELD PRO

Das Schutzglas verfügt auf beiden Seiten über eine dünne Folie. Doch bevor wir loslegen können, müssen wir das Display der Switch erst einmal reinigen. Dazu empfehlen wir Brillenputztücher und das Mikrofasertuch. Um auch alle Staubkörner zu entfernen kann ein Stück Klebeband genutzt werden. Abschließend ziehen wir die dünne Folie ab und zentrieren das Glas auf dem Display. Dabei sind Nutzer mit ruhigen Händen klar im Vorteil. Das Glas saugt sich von selbst an das Display. Am Ende müssen wir nur sehr wenige Luftblasen zu den Seiten herausstreichen. Jetzt entfernen wir den letzten Schutzfilm und das Display ist geschützt. Das Glas schützt das Display vor Kratzern durch Stifte, Schlüssel und dergleichen. Einem Sturz hingegen setzt es nur wenig entgegen – aber besser es bricht nur das Schutzglas statt das Display selbst.

Schutzhülle – TOUGH:CASE

Die Schutzhülle passt wie angegossen auf unsere Switch. Das Material weckt in uns das Vertrauen, dass auch Stürze aus Schreibtischhöhe kein Problem sein dürften. Da sich die Hülle über die Ränder erstreckt und auch auf der Vorderseite noch etwas erhaben ist, wird auch das Display indirekt geschützt. Mit den Rillen auf der Rückseite liegt die Switch nun deutlich besser in unseren Händen, ohne dabei wärmer zu werden, denn damit die Belüftung weiterhin funktioniert, hat Snakebyte entsprechende Öffnungen in der Hülle gearbeitet. Einziges Manko ist, dass der Kickstand der Switch mit der Hülle nicht mehr funktioniert und auch die Speicherkarte erst herausgenommen werden kann, wenn die Hülle entfernt wird.

Fazit

Wer Besitzer einer Nintendo Switch ist, der wird mit dem Snakebyte TOUGH:KIT eine gute Möglichkeit finden, seine Konsole für den mobilen Einsatz zu schützen. Die unverbindliche Preisempfehlung liegt bei 24,99 € sowohl für die schwarze als auch für die pinke Version. In unserem Preisvergleich finden sich bereits Angebote ab zirka 19,50 € für die schwarze Version. Hülle und Glas bieten einen guten Rundumschutz, die Kappen für die Thumbsticks sowie die Aufbewahrungsschachtel für die Spiele ergänzen das Kit sinnig. Leider kann die Switch mit Hülle nicht mehr in der Station geladen werden, weil sie dann zu dick ist und auch der Kickstand ist nicht mehr nutzbar. In Anbetracht des Preises und des gebotenen Schutzes gibt es von uns eine Empfehlung.

Pro:
+ Design
+ Verarbeitung
+ Komplettes Set
+ Bietet guten Schutz
+ Preis

Kontra:
– Switch kann nicht mehr in Station geladen werden
– Kickstand kann mit Hülle nicht mehr genutzt werden

Produktseite
Preisvergleich

Schlagwörter Case, featured, Glas, Hülle, Nintendo, Panzer, Schutz, Sicherheit, Snakebyte, Switch, TOUGH:KIT

Der Tag im Überblick: Alle Meldungen

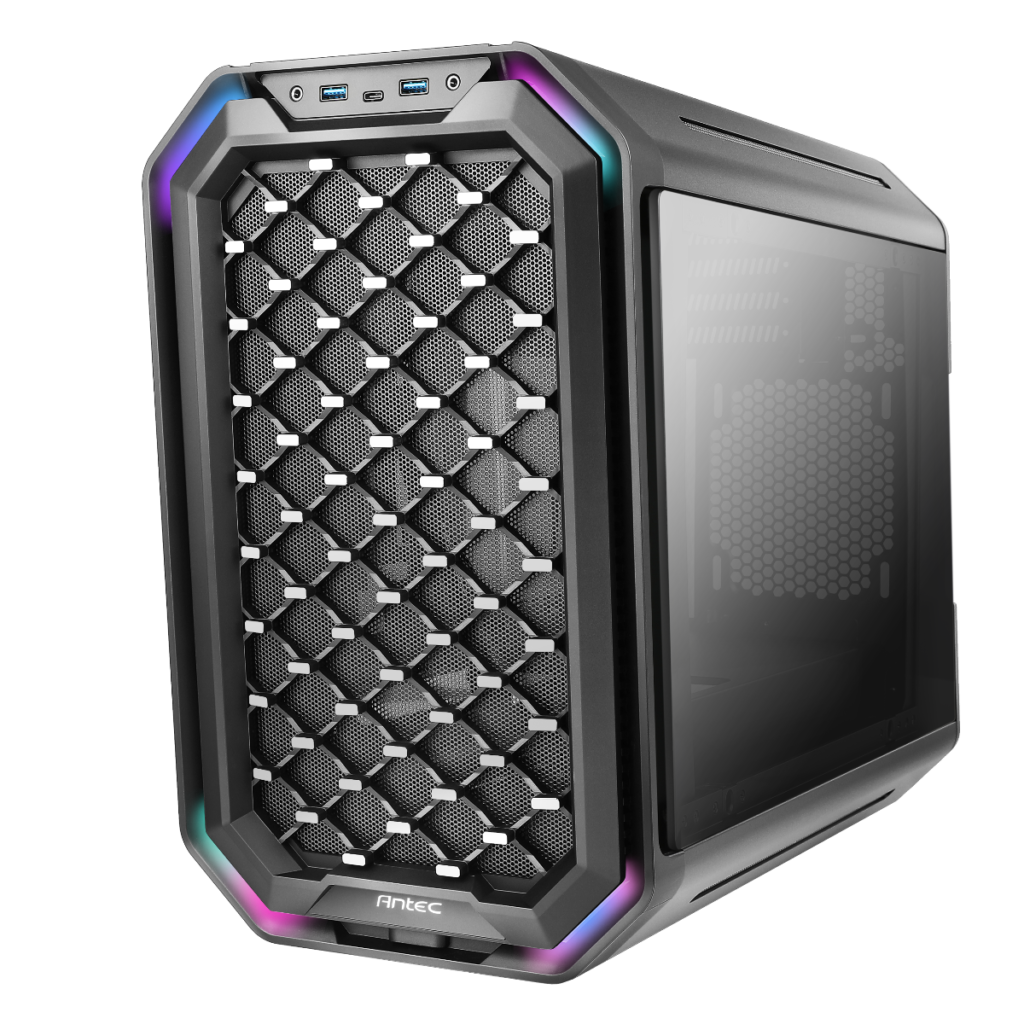

Dark Cube: Antec präsentiert neues ITX Chassis mit optionalem Glas oder Mesh Frontpanel

Beitragsautor Von Haddawas
Beitragsdatum 4. März 2021
Keine Kommentare zu Dark Cube: Antec präsentiert neues ITX Chassis mit optionalem Glas oder Mesh Frontpanel

4. März 2021 – Niederlande, Rotterdam – Antec Inc., ein führender Anbieter von Hochleistungscomputerkomponenten und -zubehör für den Gaming-, PC-Upgrade- und Do-It-Yourself-Markt, präsentiert ein neues ITX-Gehäuse, das PC-Enthusiasten beste Wasserkühlungsoptionen in einem kleinformatigen Gehäuse bietet. Das Dark Cube ist ab sofort zu einem UVP von 209 Euro erhältlich.

Das Dark Cube bietet leistungsstarke Unterstützung für die neueste Gaming Gear. Trotz der geringen Größe unterstützt das Dark Cube Motherboards bis M-ATX Größe. Das Gehäuse unterstützt High-End-Hardware und bietet zwei Optionen für die Frontplatte: User können entweder die Frontplatte aus gehärtetem Glas oder die Frontplatte aus Mesh wählen – je nachdem, ob der Schwerpunkt auf maximaler Luftstromleistung oder auf der Präsentation der Spielkomponenten liegt.

Der Rahmen misst 512 x 240 x 406 mm (L x B x H) und verfügt über eine Gehäusestruktur aus einer 3 mm Aluminium-Aluminiumlegierung. Das Dark Cube bietet einen 3,5-Zoll-Festplattenschacht, einen 2,5-Zoll-SDD-Schacht und vier Erweiterungssteckplätze. Es bietet Platz für Grafikkarten mit einer Länge von bis zu 330 mm. Insgesamt drei Lüfterhalterungen sorgen für ausreichende Kühlung. Der Gehäusezwerg bietet Platz für einen 240-mm-Kühler vorne und einen 120-mm-Kühler hinten.

Das Chassis wird mit zwei Frontplatten geliefert: Die vorinstallierte Frontplatte des Diamantgrills punktet mit Understatement und ermöglicht ideale Luftzirkulation. Die mitgelieferte Frontplatte aus gehärtetem Glas gibt den Blick frei aufs Gaming-Setup und die RGB-Beleuchtung. Indirekte Lichtbalken in vier Ecken sind mit der LED-Steuertaste auf der Vorderseite synchronisiert. Das Dark Cube verfügt über eine aufschiebbare Gehäusestruktur: In Kombination mit Micro-ATX-Konfigurationen bieten die Metallschienen oben und unten das beste PC-DIY-Erlebnis wie nie zuvor. Dieses durchdachte Chassis könnte als herkömmlicher PC, Gaming-Rig oder Heimkino-Gerät und Media Center dienen, ist aber auch für professionelle Benutzer gut geeignet.

Schlagwörter Antec, Dark Cube, Glas, ITX Chassis, Mesh Frontpanel

Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

Antec DF600 Flux im Test

Wir dürfen euch heute das Gaming-Gehäuse DF600 Flux vom Hersteller Antec vorstellen. Das Gehäuse ist aus Antec’s F-LUX Serie der „Dark Fleet“ in Schwarz und verspricht vor allem einen hervorragenden Airflow. Dass Prozessoren und Grafikkarten aufgrund der immer mehr ansteigenden Leistung heißer werden, ist überall feststellbar. Von daher ist es umso wichtiger, viel Frischluft ins Gehäuse zu bekommen, um Performanceeinbußen oder sogar einer Überhitzung vorzubeugen. Das Gaming Case DF600 soll hier besonders Punkten können, da es ein ausgeklügeltes Airflowsystem bietet. Das DF600 Flux Case darf im folgenden Test sich unter Beweis stellen und uns zeigen, wie gut es die Luft im Gehäuse verteilt und abführt. Das Gehäuse wurde uns freundlicherweise vom Hersteller Antec zur Verfügung gestellt.

Verpackung, Inhalt, Daten

Verpackung

Das Antec DF600 Flux kommt im Karton gut verpackt und es sind zahlreiche Informationen aufgedruckt. Auf der linken Seite ist das Gehäuse abgebildet. Der Herstellername ist an der Seite angebracht und das Gehäusemodell DF600 FLUX unten links. Ein kleiner Hinweis, dass es sich bei dem Seitenteil um gehärtetes Glas handelt, ist ebenfalls zu sehen. Auf der rechten Seite ist das Gehäuse unten rechts in seiner geöffneten Form zu sehen. Die technischen Details und ein kurzer Text zur Idee des DF600 Flux werden auf Englisch oben rechts erwähnt. Die technischen Daten in vier Sprachen sind auf der Rückseite des Kartons angebracht. Im Inneren ist das Gaming Case gut in Styropor und Folie verpackt, sodass Erschütterungen oder Feuchtigkeit während des Transportes keinen Schaden verursachen können.

Inhalt

Von vorne erkennt man eine dunkel getönte, durchsichtige Front aus Kunststoff. Man sieht die drei vorinstallierten aRGB-Lüfter, welche frische Luft durch die seitlichen Öffnungen ansaugen. Das Antec-Logo ist unten auf der Front angebracht. Die rechte Seite ist aus Metall und in Schwarz gehalten, hat jedoch unten ein Meshgitter zum Netzteiltunnel hin. Diese Öffnungen dienen dem verbesserten Airflow. Die gegenüberliegende Seite hat ein Seitenteil aus gehärtetem Glas und bietet Einsicht ins Innere des Cases. An Zubehör gibt es neben den vorinstallierten drei aRGB-Lüftern in den Maßen 120 mm noch einen nicht-beleuchteten Lüfter, einen Festplattenrahmen, diverse Schrauben, Klettbänder, Kabelstrapsen und eine Bedienungsanleitung. Das Gehäuse steht stabil auf kleinen, viereckigen Füßen.

Daten

Antec DF600 Flux
Gehäusefarbe	Schwarz
Material	Stahl, ABS, gehärtetes Glas
Motherboard-Kompatibilität	ATX, M-ATX, Mini-ITX
Front I/O Ports	2x USB 3.0 1x Audio 3,5 mm 1x Mikrofon 3,5 mm
Festplatten	3x 3,5 “ (max.) 3x 2,5 “ (max.)
Lüfter	Front: 3x 140 mm / 3x 120 mm (vorinstalliert) Deckel: 3x 120 mm / 2 x 140 mm Rückseite: 1x 120 mm (vorinstalliert) Netzteiltunnel: 2x 120 mm
Optionale Radiator-Installation	Vorne: bis 360 mm Deckel: bis 360 mm Rückseite: bis 120 mm
Max. GPU-Länge	405 mm
PCI-Steckplätze	7
Max. Einbauhöhe des CPU-Kühlers	175 mm
Gehäuseabmessungen inkl. Standfüße (H x B x T)	486 x 220 x 467 mm
Gewicht	7,38 kg
Garantie	2 Jahre ab Kaufdatum
UPC	0-761345-80060-0

Details

An der Gehäuseoberseite ist eine magnetische Staubfiltermatte aus feinem Meshgitter, welche abnehmbar und leicht zu reinigen ist. Die Anschlüsse sind seitlich auf der Oberseite montiert. Hier findet man neben den zwei USB 3.0 Ports noch den obligatorischen Audio-HD Klinkenbuchsen in 3,5 mm Ausführungen und die Status LEDs für Power und Laufwerkszugriff. Auf einen Resetknopf wurde hier verzichtet, dafür hat Antec dem DF600 Flux aber eine Taste für die RGB-Beleuchtung spendiert. Schön ist es, dass die Anschlüsse alle mit kleinen Gummikäppchen abdeckbar sind und somit diese dann sauber bleiben.

Die Seitenscheibe ist herausnehmbar und verschließt passgenau mit kleinen Haltenasen an der Front aus Metall. Im Inneren sind die drei 3-Pin Lüfter vormontiert. Diese sind mit adressierbaren RGB-Leds ausgestattet. Als Abdeckung für verbesserten Staubschutz dient ein mitgeliefertes, magnetisches Meshgitter für die gesamte Höhe der Lüfter. An der Rückseite ist der bereits vormontierte 120 mm Lüfter angebracht, welcher ebenfalls aus dem Hause Antec ist. Verschlossen werden die Gehäuseseiten mit Rändelschrauben und sind problemlos ohne Werkzeug benutzbar.

In dieser Detailansicht erkennt man an dem Seitenteil eine Belüftungsöffnung, welche unten am Netzeiltunnel durch ein weiteres magnetisches Meshgitter abdeckt werden kann. Dort sorgt dann der Luftstrom für Kühlung in Richtung der Grafikkarte. Aufgrund der Gehäusebreite von 220 mm ist reichlich Abstand, um alle Kabel zu verlegen. Gequetschte Kabel sucht man dann vergebens. Der Boden ist ebenfalls offen gehalten und ist mit einem herausnehmbaren Staubgitter versehen.

Über den mitgelieferten RGB-Controller werden alle Lüfter inkl. der Beleuchtung angeschlossen. Dies hat zur Folge, dass zwar viele Kabel zur Gehäusemitte führen, was jedoch für den geübten Nutzer keinerlei Probleme darstellen sollte. Die Kabellängen der Lüfter sind sehr großzügig gewählt. Über die Taste an der Gehäuseoberseite verändert man die Lichtmodi. Man kann natürlich auch den Controller an die RGB-Steuerung des Mainboards anschließen, um so eigene Lichtkreationen vorzunehmen. Alle Kabel sind solide und sorgfältig verlötet und sorgen dank der guten Platzverhältnisse für ein entspanntes Kabelmanagement.

Praxis

Testsystem & Montage

Testsystem
Gehäuse	be quiet! Silent Base 802
CPU	AMD Ryzen 5 3600X
Mainboard	MSI MAG B550M Bazooka
Arbeitsspeicher	16 GB HyperX Fury RGB DDR4-3200 DIMM CL16
Grafikkarte	ASUS Radeon™ RX 5700 Dual Evo OC 8 GB
SSD	Toshiba Q300 240 GB, Crucial CT500 P1 500 GB M.2
CPU-Kühler	be quiet! Pure Loop 240
Netzteil	be quiet! Dark Power Pro 530W

Sind dann alle Komponenten verbaut, wirkt alles sehr aufgeräumt und durchdacht. Das Gehäuse hat im Inneren viele Fixierpunkte und man kann alles sauber verlegen, wenn es die Kabellängen erlauben. Zwischen der Grafikkarte und dem Netzteiltunnel kann für den verbesserten Airflow der mitgelieferte 120 mm Lüfter montiert werden. Platz hat man sogar für zwei solcher Lüfter. Hier gelangt die (vom Seitenteil aus) angesaugte Luft direkt zur GPU. Trotz der kompakten Gehäuseaußenmaße, aber dank der guten Gehäuseinnenmaße, finden hier Motherboards bis zur ATX Größe Platz. Ein beleuchtetes Netzteil kann ebenfalls zur Schau gestellt werden, da hier der Netzteiltunnel eine Öffnung besitzt.

Im Deckel finden bis zu drei 120 mm bzw. zwei 140 mm oder alternativ Radiatoren bis zu einer Länge von 360 mm Platz. An der Frontinnenseite passt auf Wunsch ein 360 mm Radiator hinein. Dank der weiten Abstände zur GPU ist eine Befestigung hinter den drei vorinstallierten Lüftern in der Front möglich. So muss nicht auf die Beleuchtung verzichtet werden, wenn man keinen beleuchteten Radiator besitzt.

Die Beleuchtungsbeispiele zeigen die gute Ausleuchtung der Lüfter, welche ebenfalls bei Tageslicht hell sind. Der hintere Lüfter ist im Lieferumfang nicht beleuchtet. Dies ist aber kein Kontra in der Bewertung, denn Geschmäcker sind verschieden und der Eine oder Andere wünscht sich hier vielleicht kein RGB. Wir haben dennoch dank der urpsrünglichen 120er AIO im Testsystem im Deckel sowie auf dem Netzteiltunnel vier beleuchtete Lüfter anbringen können, um mal zu zeigen, was RGB-technisch verbaut werden kann.

Fazit

Antec hat mit dem DF600 Flux Gaming Gehäuse bewiesen, wie man den Nutzern ein interessantes, kompaktes Gehäuse bieten kann, ohne dabei die Funktionalität außer Acht zu lassen. Das Gehäuse ist solide verarbeitet und bietet reichlich Platz, um Kabel vernünftig zu verlegen oder den Airflow sinnvoll zu nutzen. An Ausstattung fehlt es nicht und der Fantasie sind bekanntlich keine Grenzen gesetzt, um das Case und die Hardware so ins richtige Licht zu rücken. Das DF600 Flux ist für knappe 100 € im Handel zu haben und wir können in jedem Fall eine klare Empfehlung aussprechen.

Pro:
+ Sehr gute Verarbeitung
+ Hochwertige Optik
+ Mitgelieferte aRGB-Lüfter inkl. RGB-Controller
+ Durchdachtes Airflow-System

Neutral:
o Hinterer Lüfter ohne aRGB

Kontra:
– N/A

Herstellerseite
Preisvergleich

Schlagwörter Antec, Case, DF600, featured, Flux, Gehäuse, Glas, RGB

Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

InWin 309 im Test

Wer auf der Suche nach dem Gehäuse mit dem besonderen Touch ist, der wird mit dem InWin 309 bestens beraten sein. Das auf den ersten Blick elegante Design außen und das durchdachte Innere dieses Gehäuses sind sehr ansprechend. Wenn der Nutzer es aber dann im Betrieb darauf ankommen lässt, kann er einen wahren RGB-Overkill auslösen, denn die gesamte Front ist mit leuchtenden RGB Vierecken ausgestattet, von denen sich jedes einzelne ganz individuell ansteuern lässt. Wie das funktioniert, zeigen wir euch nun in unserem Test. Für dieses Review hat uns der Hersteller ein Exemplar dieses Gehäuses zukommen lassen.

Verpackung, Inhalt, Daten

Verpackung

Das InWin 309 kommt in einem unscheinbaren Karton aus brauner Wellpappe. Hier finden wir an den Seiten das Herstellerlogo. Ein Aufkleber informiert über den Inhalt des Kartons. Im Inneren ist das Gehäuse in einer textilen Tasche verpackt und zwischen Schaumstoffblöcken eingeklemmt. Somit ergeben sich gut Voraussetzungen für einen sicheren Versand.

Inhalt

Das Zubehör befindet sich in einzelnen Tütchen in einem wiederverschließbaren Beutel. Hierin befindet sich alles, was für den Zusammenbau benötigt wird.

Daten

Technische Daten InWin 309
Abmessungen Gewicht Material	500 x 238 x 553 mm (H x B x T) 13,65 kg SECC, Gehärtetes Glas, ABS
Gehäusetyp	Midi-Tower
Mainboardkompatibilität	ATX, Micro-ATX, Mini-ITX
Erweiterungssteckplätze	7 x
Frontanschlüsse	1 x USB 3.1 Gen 2 Type-C 2 x USB 3.0 HD-Audio LED- und Lüftermodi-Schalter LED- und Lüftersteuerungs-Schalter
Interne Laufwerksschächte	2 x 3,5 Zoll 2 x 2,5 Zoll (2 vorinstalliert, bis zu 3 Schächte)
Lüfterkompatibilität	1 x 120 mm Lüfter hinten / 120 mm Radiator 3 x 120 mm Lüfter oben / 360 mm Radiator 3 x 120 mm Lüfter unten / 360 mm Radiator (Slim)
Lüfter vorinstalliert	1 x 120 mm EGO AE120 Lüfter hinten 3 x 120 mm EGO AE120 Lüfter oben
Netzteilkompatibilität	PSII: ATX12V – bis zu 200 mm Länge
Kompatibilität	Grafikkartenlänge: 350 mm CPU-Kühler (Höhe): 160 mm

Details

Das InWin 309 macht auf den ersten Blick einen schlichten, eleganten Eindruck. Dieser Eindruck wird durch die Glasfront und das Glasseitenteil noch verstärkt. Das Glas ist so getönt, dass die dahinter befindliche Hardware kaum zu sehen sein dürfte. Abhilfe könnten die im inneren verbauten RGB-Lüfter schaffen – das werden wir uns später im Betrieb genauer ansehen. Der Rahmen der Front besteht aus schwarzem Kunststoff und verfügt an der linken Seite über alle Bedienelemente und Anschlüsse.

Die Rückseite des InWin 309 ist im Gegensatz zu anderen Gehäusen arm an Belüftungsöffnungen. Im oberen Bereich ist an der Seite der Einschub für das ATX-Netzteil vorhanden. Hier wird das Netzteil allerdings auf der Seite liegend verbaut, um Platz in der Breite zu sparen. Darunter folgt das Gehäuse mit der Öffnung für das Mainboard, den sieben Slots für Erweiterungskarten und der Belüftungsöffnung für den 120 mm Lüfter dem Standard.

Das InWin 309 steht sicher und rutschfest auf zwei großen Füßen. Das Glas an der Seite kommt fast ohne Rahmen aus, lediglich ein schmaler Streifen unten als auch oben verbergen die Befestigung. Im unteren Bereich ist dies eine Schiene, die ins Gehäuse greift. Im oberen Bereich verbirgt sich der Verschluss. Die Entriegelungstaste steht etwas vom Gehäuse ab. Durch sie ist es möglich, das Seitenteil schnell und ohne Werkzeug zu demontieren.

Wir werfen einen genaueren Blick auf die Bedienelemente und Anschlüsse.

Ein-/Aus-Taster
2x USB 3.0 Typ-A
1x USB 3.1 Typ-C
1x 3,5 mm Klinke für Mikrofon
1x 3,5 mm Klinke für Kopfhörer
Reset-Taste
Modi-Taste
2x Auswahl-Taster

Nun werfen wir einen Blick in die linke Kammer des InWin 309. Markant sind die drei Lüfter im oberen Bereich montiert. Bei den Lüftern handelt es sich um EGO AE120 RGB Lüfter. Hier kann sogar ein dicker 360 mm Radiator verbaut werden. Ein weiterer Lüfter dieses Modells befindet sich an der Rückseite. Die Lüfter sind im Daisy-Chain-Verfahren miteinander verbunden, das spart unnötige Kabel. Angeschlossen sind die Lüfter an einer Platine, die sich in der Front verbirgt. Interessant ist auch die Befestigung der Lüfter, denn statt mit Schrauben sind diese über eine Art Dübel am Gehäuse befestigt. Unterhalb befinden sich am Mainboardtray zwei Plätze zur Montage von Laufwerken. Darauf folgt eine Aufnahme für die beiliegende Stütze für die Grafikkarte und schließlich der Platz zur Montage von Mini ITX, mATX oder ATX Mainboards. Im unteren Bereich ist ein großer Filter untergebracht, der sich einfach zur Seite herausziehen lässt. Auch am Boden lässt sich ein 360 mm Radiator montieren, hier allerdings nur welche, die 30 mm oder dünner sind.

Die rechte Seite wird von einem schwarz lackierten Stahlblech verdeckt. Im oberen Bereich befinden sich zahlreiche Belüftungsöffnungen. In diesen Öffnungen findet sich das Hexagon Design wieder, so, wie wir es auch an den Belüftungsöffnungen an der Rückseite und im Inneren vorgefunden haben. Das Seitenteil ist über zwei Schrauben mit dem Gehäuse verbunden und rastet im unteren Teil in einer Schiene ein.

Hinter der Abdeckung befindet sich viel Platz für Kabel, Controller und auch Laufwerke. Die Montage von Laufwerken ist ausschließlich auf dem Mainboardtray vorgesehen. Das finden wir etwas merkwürdig, denn ein herausnehmbarer Käfig für Laufwerke im oberen Bereich könnte Platz für noch mehr Speicher bieten. Alle werkseitig vorhandenen Kabel führen in die Front, denn in dieser befindet sich Steuerung für die Lüfter-Drehzahl sowie für die RGB-Beleuchtung von Lüftern und Front. An der Rückseite der Front gibt es hier auch ein kleines Fähnchen aus durchsichtigem Kunststoff. Dieser verhindert den Kontakt der verbauten Knopfzelle, damit diese bei Lagerung nicht an Energie verliert. Sie ist zuständig für die Anzeige der Zeit auf der Front – quasi eine interne Uhr. Wichtig ist hier auch, wenn das PWM-Kabel für die Lüfter als auch für die RGB-Beleuchtung am Mainboard angeschlossen werden können Drehzahl und Beleuchtung nicht mehr über die Software von InWin via USB-Header gesteuert werden.

Praxis

Testsystem

Testsystem
Mainboard	MSI MPG B550I GAMING EDGE WIFI
Prozessor	AMD RYZEN 5 3600
Arbeitsspeicher	Patriot Viper 4 Blackout DDR4 3.200 MHz
Grafikkarte	MSI NVIDIA RTX3080 GAMING X TRIO
Netzteil	Enermax Platimax 1700W
CPU Kühlung	Arctic Freezer A13X

Einbau

Wir setzen bei diesem Test unsere aktuelle AMD Testplattform ein, daher gibt es beim Einbauen auch keine Probleme. Selbst die große und dicke RTX 3080 passt ohne Probleme in das InWin 309, allerdings kann die Stütze für die Grafikkarte nicht genutzt werden, da diese in einen der Lüfter hineindrücken würde. Der Platz hinter dem Mainboardtray ist großzügig und perfekt, um Kabel dort zu verlegen, allerdings hat der Mainboardtray nur wenige Öffnungen, Durchführungen aus Gummi fehlen gänzlich.

Software

Sämtliche Beleuchtung als auch die Drehzahl der Lüfter lassen sich entweder über die entsprechenden Kabel direkt über das Mainboard steuern. Alternativ kann das USB-Kabel, welches in die Front führt, auf einen USB-Header gesteckt werden. Und das gibt dann die ultimative Kontrolle, da nur wir nur damit die Beleuchtung auf der Front nach unserem Willen steuern können. Möglich macht das die Software namens GLOW2.

Hier befinden wir uns im Hauptmenü der GLOW2 Software. Hier können wir der Beleuchtung von Front und Lüftern einen von 8 Effekten zuordnen. Dabei lassen sich dich Helligkeit sowie die Effektgeschwindigkeit auf der rechten Seite einstellen. Zwei der Effekte sind noch weiter anpassbar. Zum einen ist die Uhrzeit in der Farbe anpassbar, was Hintergrund und Schriftfarbe angeht. Zum anderen lässt sich unter dem Punkt „Erstellung“ auch was „Eigenes“ erstellen. Der Nutzer kann hier insgesamt drei Bilder erstellen und diese dann abspielen. So sind auch minimalistische Animationen möglich.

Hier geben wir euch einen kleinen Einblick in einen unserer (zugegeben misslungenen) Versuche. Kreative Köpfe können sich hier so richtig auslassen.

Beleuchtung & Effekte

Fazit

Das InWin 309 war zuletzt für 253,81 € bei Amazon erhältlich, derzeit ist es das Gehäuse aber nur bei InWin im Store zu kaufen – hier dann allerdings schon für 249 €. Im Inneren zeigt das InWin 309 seine Verwandtschaft zum InWin 305, denn die Aufteilung ist nahezu identisch. Der große Unterschied liegt in der Front, denn die ist nicht nur anders gestaltet, sondern verfügt auch über eine Reihe von RGB LED, von denen sich jede einzelne LED ganz dem eigenen Geschmack anpassen lässt. Das ist auf dem Gehäusemarkt einzigartig und daher resultiert auch der Preis. Die Verarbeitung ist einwandfrei, denn scharfe Kanten oder Ähnliches suchen wir vergebens. Wir würden uns allerdings wünschen, dass der Hersteller noch weitere Möglichkeiten der Laufwerksmontage hinter der PSU-Abdeckung realisiert. Wir vergeben unsere Empfehlung.

Pro:
+ Verarbeitung
+ Design
+ Viel Platz
+ Umfangreiche RGB Funktionen
+ Eingebaute Uhr

Kontra:
– Eingeschränkter Luftstrom
– Montagemöglichkeiten für Laufwerke

Produktseite
Preisvergleich

Schlagwörter Beleuchtung, Case, featured, Gehäuse, Glas, InWin 309, RGB

Aktuelle Tests & Specials auf Hardware-Inside Gehäuse

Inter-Tech C-701 Panorama im Test

Beitragsautor Von Scarecrow1976
Beitragsdatum 7. Mai 2020
Keine Kommentare zu Inter-Tech C-701 Panorama im Test

Heute haben wir mit dem C-701 Panorama ein neues Gaming- Gehäuse aus dem Hause Inter-Tech bei uns in der Redaktion. Wie schon der Zusatz Panorama erraten lässt, soll das C-701 Panorama durch den Einsatz von viel Tempered Glas unsere Hardware gut in Scene setzen. Was das C-701 Panorama noch alles zu bieten hat, erfahrt ihr in unserem folgenden Test. Wir bedanken uns bei Inter-Tech für die freundliche Bereitstellung des Testsamples.

Verpackung, Inhalt, Daten

Verpackung

Das Inter-Tech C-701 Panorama wird in einem braunen Karton geliefert. Auf der Frontseite und Rückseite befindet sich mittig eine Zeichnung des Gehäuses. Darüber steht in großer schwarzer Schrift PANORAMA. Unter der Zeichnung steht ebenfalls in großer Schrift ULTIMATE ATX GAMING CASE. Außerdem finden wir noch die Informationen Glas Front- und Side-Panel neben der Gehäusezeichnung.

Auf der linken Seite des Kartons befindet sich wieder der Schriftzug PANORAMA und darunter eine weitere Zeichnung des Gehäuses. Dort werden auch einige der Features des C-701 Panorama Gehäuses in Deutsch und Englisch genannt. Auf der rechten Seite ist erneut der Schriftzug zu sehen und darunter die Modellbezeichnung, die Artikelnummer und das Gewicht.

Im Karton liegt das Gehäuse gut geschützt zwischen zwei Schaumstoffblöcken. Zusätzlich befindet sich das Gehäuse noch in einer Kunststofftüte als Schutz gegen Kratzer.

Inhalt

Das Zubehör finden wir ein einem kleinen braunen Karton im Inneren des Gehäuses

2x magnetische Staubfilter
2x Montageschlitten für SSDs
1x Kunststoff-Slotblende
1x Speaker
1x Satz Schrauben für die Montage der Hardware
4x Kabelbinder

Eine Anleitung liegt nicht bei.

Daten

Inter-Tech C-701 Panorama
Material	Tempered Glas, Stahlblech
Maße	450 x 260 x 420 mm (H x B x L)
Formfaktor Mainboard	ATX, mATX, ITX
Max. Höhe CPU-Kühler	130 mm
Max. Länge GPU	370 mm
Laufwerke (intern)	2x 3,5“, bis zu 4x 2,5“
Anschlüsse	2x USB 3.0, 2x USB 2.0, 1x Mikrofon, 1x Kopfhörer
Lüfter (optional)	Front 3x 120 mm, Deckel 3x 120 mm, Boden 3x 120 mm, Hinten bis zu 4x 80 mm
Radiator Support	Front/Deckel/Boden 120 – 360 mm, Innenraum 120 – 360 mm
Netzteil Formfaktor	ATX
Gewicht	ca. 7 kg
Garantie	2 Jahre

Details

Nachdem wir das Gehäuse aus der Verpackung befreit haben, schauen wir uns die Lackierung und die Spaltmaße an. Bei der Lackierung können wir keine Nasen oder Beschädigungen finden. Auch die Spaltmaße sind gut. Hier wurde sauber gearbeitet. Allerdings fällt uns auf das, dass Blech des Gehäuses etwas dicker sein könnte.

Das linke Seitenteil und die Front bestehen komplett aus Tempered Glas und bieten einen perfekten Einblick in das Innere des Gehäuses. Die Front und das Seitenteil werden mit Rändelschrauben in Position gehalten und lassen sich dadurch auch sehr einfach entfernen.

Das rechte Seitenteil besteht aus Stahlblech und ist schwarz lackiert. Vorne wurde ein großes rechteckiges Lüftergitter in die Seitenwand geschnitten, um das Innere mit ausreichend Frischluft zu versorgen. Hinten befindet sich ein weiteres rechteckiges Lüftergitter, damit das Netzteil genug Luft zur eigenen Kühlung einsaugen kann. Auf der Innenseite befinden sich zwei abnehmbare Mesh-Gitter über den Lüftergittern, damit verhindert wird, dass Staub in den Innenraum eindringen kann.

Der Deckel des C-701 Panorama besteht aus Blech. Auf der rechten Seite befindet sich das I/O-Panel. Hier finden wir den Ein- / Austaster, 2x USB 3.0, 2x USB 2.0, 1x Mikrofon, 1x Speaker, der Reset- und RGB-Steuerungsknopf hintereinander aufgereiht. Links neben den Anschlüssen sitzt ein großes über die komplette Länge gezogenes abnehmbares Mesh-Gitter. Unter dem Gitter befindet sich ein in das Blech gestanztes Lüftergitter. Hier lassen sich entweder bis zu 3 Lüfter oder ein Radiator bis zu 360 mm unter dem Deckel verbauen.

Ein Blick auf Rückseite des C-701 Panorama zeigt uns einen etwas anderen Aufbau gegenüber anderen Gehäusen. Oben rechts und links befinden sich zwei Lüftungsgitter. Hier besteht die Möglichkeit, gegenüber anderen Gehäusen jeweils 2x 80 mm Lüfter zu verbauen. In der Mitte zwischen den beiden Lüftergittern befindet sich die Aussparung für das Mainboard-IO Shield. Unter den Mainboard-Anschlüssen befinden sich die 8 Erweiterungsslots für Grafikkarten, Soundkarten oder Ähnliches. Links daneben wird das Netzteil auf der Seite liegend eingebaut.

Das C-701 Panorama hat im Inneren einen sehr offenen Aufbau. Der offene Aufbau zeigt uns dass der Innenraum durch den Mainboard-Tray anders aufgeteilt ist als bei normalen Gehäusen. Die linke Seite nimmt ca. 2/3 der Breite des Gehäuses ein. Der Mainboard-Tray nimmt die komplette Höhe des Gehäuses ein. Auf dem Mainboard-Tray sind 8 Kabeldurchführungen vorhanden, um ein sauberes Kabelmanagement zu ermöglichen. Rechts daneben sitzt leicht nach hinten versetzt eine Montagemöglichkeit, um bis zu 3 120 mm Lüfter oder einen Radiator bis 360 mm direkt im Innenraum zu verbauen. In dem abgewinkelten Teilstück befinden sich zusätzliche Kabeldurchführungen für das Kabelmanagement.

Auf dem Boden und unter dem Top lassen sich ebenfalls jeweils 3 120 mm Lüfter oder ein bis zu 360 mm großer Radiator verbauen. Wie auf den Bildern zu sehen ist, wurde auch daran gedacht, dass es genügend Möglichkeiten gibt die Kabel sauber zu verlegen.

An der Rückwand haben wir die Möglichkeit zwei 80 mm Lüfter oder eine SSD mit den im Lieferumfang enthaltenen Laufwerksrahmen zu verbauen. Auch zwei SSDs lassen sich hier untereinander verbauen. Unserer Ansicht nach schadet das aber deutlich der Optik im inneren.

Auch hinter dem Tray bietet das C-701 Panorama viel Platz. Hier lassen sich alle Kabel zu einem guten Kabelmanagement zusammenfassen. Über der Montagemöglichkeit für das Netzteil befindet sich eine abnehmbare Halterung für zwei 3,5“ HDDs und zwei 2,5“ SSDs. Die 3,5“ HDDs werden von außen auf das Blech innen geschraubt. Um Kurzschlüsse und Vibrationen zu vermeiden, wurde die Innenseite mit Moosgummi beklebt. Die SSDs werden von der Innenseite an den Halterungen außen verschraubt.

Wie auch schon auf der vorderen Seite lassen sich an der Rückwand entweder zwei 80 mm Lüfter montieren oder zwei SSDs mit Montageschlitten.

Das C-701 Panorama steht auf 4 Füßen mit Gummibelag für einen sicheren Stand, um durch die im Boden befindlichen Lüftungsschlitze eine gute Belüftung des Innenraums zu ermöglichen. Über ein an der Außenseite magnetisch gehaltenes Mesh-Gitter wird verhindert, dass Staub ins Innere des Gehäuses gelangen kann.

Praxis

Testsystem & Einbau

Testsystem
CPU	Core I7 4770K
CPU Kühler	Silverstone PF 360-aRGB AiO Wasserkühlung
Mainboard	Gigabyte Z87-D3H Rev.1.1 ATX
Arbeitsspeicher	16 GB GSKILL DDR3 2400
Grafikkarte	ZOTAC GTX 970 4G
SSD	Samsung 840 EVO SATA III 120 GB
HDD	WD Black 3 TB
Netzteil	Enermax REVOLUTION Xt II 750 W
Beleuchtung	Farbwerk 360

Der Einbau unseres Testsystems ist durch den großen Innenraum schnell erledigt. Bei der Verkabelung des Systems sind wir aber auf ein paar kleinere Probleme gestoßen, die sich allerdings leicht lösen ließen. Zum Einen sind die Anschlüsse der 3,5“ HDD nach dem Einbau hinter die Montageplatte nur schwer zu erreichen. Das kommt zum Einen durch den geringen Zwischenraum zwischen der Montageplatte und dem verbauten Netzteil. Hinzu kommt, dass sich unten an der Montageplatte eine kleine Kante befindet, sodass wir um die Festplatte anschließen zu können die Montageplatte noch mal lösen mussten. Da wir in unserem Testsystem eine AiO mit 360 mm Radiator und beleuchteten Lüftern nutzen, haben wir diese im Innenraum neben dem Mainboard verbaut, damit sie auch gut zur Geltung kommt. Als wir unsere SATA-Kabel an das Mainboard anschließen wollten, ist uns aufgefallen, dass dieses nur mit abgewinkelten Steckern möglich ist. Dadurch gehen auch ein paar Anschlussmöglichkeiten für zusätzliche Laufwerke verloren. Da es sich bei dem C-701 Panorama aber um ein Showcase handelt und keinen Plattenserver, sollte das im Normalfall kein Problem darstellen.

Temperaturen & Beleuchtung

Da wir auch wissen wollen wie gut die Kühlung innerhalb des Gehäuses funktioniert haben wir das System durch ein paar Tests geschickt und die Werte für euch zusammengefasst. Bei unseren Tests haben wir die Werte im Idle, beim Gaming und unter Last (Prime95) genommen.

Wir haben für euch auch ein paar Bilder auf denen ihr sehen könnt wie gut das Inter-Tech C-701 Panorama die Hardware in Szene setzen kann.

Fazit

Für knapp 70 Euro bekommt man mit dem Inter-Tech C-701 Panorama ein Gehäuse, mit dem man die eigene Hardware perfekt in Szene setzen kann. Auch der Einbau einer Custom Wasserkühlung stellt beim C-701 Panorama durch den komplett barrierefreien Innenraum kein Problem dar. Trotz kleinerer Schwächen ist das Inter-Tech C-701 Panorama ein wirklich durchdachtes und optisch auffälliges Gehäuse. Wir geben dem Inter-Tech C-701 Panorama 8,8 von 10 Punkten und unsere Empfehlung.

Pro:
+ Die Hardware wir toll präsentiert
+ Viel Glas (Front und Seitenteil)
+ Viel Platz im Innenraum
+ Ein 360 mm Radiator kann neben dem Tray eingebaut werden (Optik)
+ Es können drei 360 mm Radiatoren in einem System genutzt werden
+ 4 Staubschutzfilter (Deckel, Boden, rechte Seite)
+ Preis

Kontra:
– Keine Anleitung im Lieferumfang / Online vorhanden
– Anschlüsse 3,5“ HDDs nur schwer zu erreichen – SATA-Kabel wird am Stecker stark gebogen
– Bei der Nutzung eines ATX Mainbaords ist der Anschluss von SATA-Geräten nur mit abgewinkelten Stecker am Mainboard möglich. Dadurch gehen zusätzlich Anschlussmöglichkeiten verloren

Wertung: 8,4/10
Herstellerseite
Preisvergleich

Schlagwörter ATX, C-701 Panorama, Case, featured, gehärtet, Gehäuse, Glas, Inter-Tech, ITX, mATX, System, Tempered
